ACME FCOE User manual

V.3.01 www.FlyCamOne.com
Core Set
Bedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
Instruction manual
Please read carefully before using the camera!
Manuel d’instructions
A lire attentivement avant d’utiliser le modèle!
Manual de uso
Cuidado, leer atentamente antes de utilizar!
Manuale di istruzioni
Attenzione Leggere Prima dell’uso!
Fig. FCOΞCore
+ FCOΞTransmitter Set (optional)
+ FCOΞ868MHz LinX (optional)
Copyright ©2009 by ACME the game company GmbH

V.3.01 www.FlyCamOne.com
Packungsinhalt FCOΞCore Set
FCOΞKamera Modul
FCOΞBildschirm Modul
Netzteil 110-220V
USB-Kabel
Montagefuß
Abdeckung
Sicherungsband
Anleitung
Vielen Dank das Sie sich für die FCOIII entschieden haben. Wir wünschen Ihnen
viel Freue mit diesem Produkt. Sollten Sie Fragen oder Unterstützung benötigen,
finden Sie die meisten Antworten auf unserer Homepage: www.FlyCamOne.com

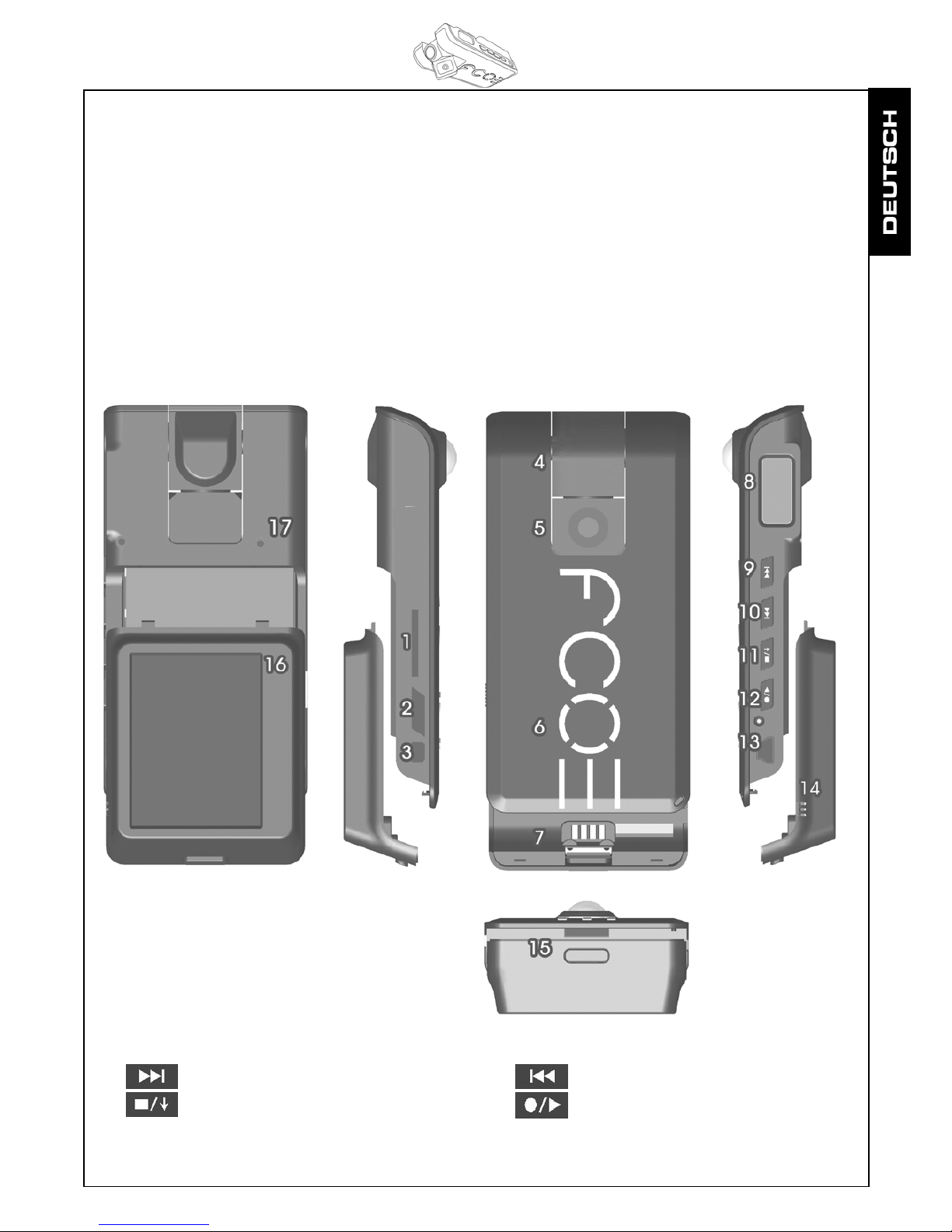

Aufbau / Funktionen der FCOIII
1 Micro SD Card Slot
2 Ein-/Aus Schalter
3 RX-Buchse
4 steuerbarer Kopf
5 Kamerasensor
6 Steuertasten für den Kamerakopf
7 Kontakte am Bildschirm Modul
8 LCD
9 vorwärts
11 Stopp/nach unten
13 Mini USB Buchse
15 Raste vom Bildschirm
17 Mikrofon
10 zurück
12 Aufnahme/Abspielen
14 Interner Lautsprecher
16 TFT 2“ Bildschirm

V.3.01 www.FlyCamOne.com
Inbetriebnahme
Laden Sie zunächst die Kamera auf! Entfernen Sie die Schutzfolie vor der Linse.
In der Abdeckung der Linse kann man sich spiegeln, ist die Folie entfernt!
Setzen Sie eine geeignete SD-Karte (z.B. Micro-SD FCO Rapid Rush 8.0 2GB) in
den Kartenslot der FCOIII ein. Die Schreibgeschwindigkeit sollte mindestens
4MB/Sek. betragen! Setzen Sie den Bildschirm auf die Schnittstelle der Kamera.
Entfernen Sie die Schutzfolie des Bildschirms (optional). Im Bildschirm kann man
sich nicht mehr spiegeln, ist die Folie entfernt! Schieben Sie den Schalter auf die
Position „ON“.
Bewegen im FCOIII Menü mit Hilfe des LCD Panels
Das Panel ist aufgeteilt in 1 Hauptmenü, 2 Batterieanzeige, 3 Speicheranzeige
der Micro SD Karte und 4 Untermenü/Aktionsfeld
Nach dem Einschalten können Sie die
Ausrichtung der Aufnahme (Flip) mit der Taste
um 180° drehen. Den Lautsprecher
schalten Sie mit ein und aus.
Mit den Tasten
bewegen Sie sich durch das Menü der FCOIII,
das Ihnen auf dem LCD Panel angezeigt wird.
Der Aufbau entspricht einer Baumstruktur wie
Sie sie vom Dateibrowser (z.B Windows-
Explorer) her kennen.
Im Hauptmenü erscheint nun „Video“. Drücken
Sie die Taste um in das Untermenü zu
gelangen. Im Aktionsfeld erscheint nun „REC“
für Aufnahme im Standardmodus. Den zweiten
Menüpunkt „LOP“ erreichen Sie durch drücken
der Taste . „LOP“ steht für Aufnahmen im
Loop ( Endlos)-Verfahren. Mehr dazu unter
den Menüpunkten. Ihre Auswahl starten Sie mit
der Aufnahmetaste . Stoppen Sie Ihre
Aufnahme mit der Stop-Taste . Mit der
Taste erreichen Sie dann wieder das
Hauptmenü.

V.3.01 www.FlyCamOne.com
Die Modes im Überblick
Im Hauptmenü stehen folgende Punkte zur Auswahl:
Video Video Aufzeichnungen mit 28BPS/VGA (Avi)
Photo Foto Aufnahmen VGA (Jpeg)
Observe Video Aufzeichnungen mit 28BPS/VGA (Avi) gesteuert durch
Bewegungserkennung
Audio reine Audioaufnahmen
Play Abspielmodus für Video, Foto und Audio Dateien
Del löscht jeweils die letzte Aufzeichnung unabhängig ob Video, Foto oder
Audioaufnahme
PC stellt die Kamera als Laufwerk auf dem Computer zur Verfügung
WEB lässt die Kamera als Webcam arbeiten sofern der Treiber installiert
wurde. Treiber zum Download über www.FlyCamOne.com
CH blinkend zeigt an das der Akku geladen werden muss.
In den Untermenüs erscheinen diese Menüpunkte:
REC für reguläre Aufnahmen (recording)
LOP für Endlosaufnahmen (loop) dabei wird der Speicher der Karte
unterteilt, älteste Daten werden wieder überschrieben. Im Foto-Modus
finden Sie eine weitere Unterteilung die Abstände zwischen den
Aufnahmen angebend: S04 steht dabei für 4 Sekunden, S10 für 10
Sekunden, usw., M02 für 2 Minuten, M05 für 5 Minuten, usw.
zwischen jeder Aufnahme.
Erwägen Sie für Aufnahmen mit weiten Zeitspannen eine externe
Spannungsversorgung!
Die laufende Aufnahme wird in den Videomodes mit umlaufenden Balken, im
Fotomodus mit einem Rahmen angezeigt.
Softwareupdate
Aktualisieren Sie Ihre FCOIII mit neuer Software von der Homepage. Aktuelle
Treiber, Firmware und Anleitungen finden Sie unter Service/Support auf
www.FlyCamOne.com
Eingeschränkte Gewährleistung des Akkus.
Die enthaltenen Lipo-Akkus unterliegen der Kapazitätsreduktion mit jedem Lade-
/Entlade-Zyklus und zählen als Verschleißteil. Insbesondere unsachgemäßer
Gebrauch, Lagerung und Behandlung sowie die Abnutzung und der Verbrauch
werden nicht von der Garantie abgedeckt. Laden Sie die Kamera vor längerer
Lagerung!

V.3.01 www.FlyCamOne.com
Die Modes im Detail
Video recording REC
Die Aufzeichnung erfolgt mit 28 Bildern pro Sekunde (28 BPS/FPS) und einer Auflösung
von 640x480 px bei einem Speicherplatzverbrauch von ca. 50 MB/min. Die Aufnahme
wird durch laufende Digi-Balken „ “ angezeigt. Die BPS Rate kann durch eine dunkle
Umgebung oder bei Innenaufnahmen reduziert sein.
Video endlos LOP
Aufzeichnungen wie oben – jedoch wird der freie Speicher (min. 200 MB) der SD-Karte
geteilt und endlos der ältere Teil überschrieben. Die Aufnahme wird erst gestoppt, wenn
gedrückt wird.
Foto REC
Die Aufzeichnung erfolgt mit 640x480 px, ein Foto benötigt ca. 100 KB Speicherplatz auf
der SD-Karte. Im Display wird die Aufnahme durch einen Rahmen „ “ angezeigt.
Foto endlos S04 – M60
Im Abstand von 4 Sekunden – 60 Minuten löst die FCOIII selbstständig Bilder aus. Die
Aufnahme wird durch Drücken der Stopptaste , oder wenn die Karte voll ist,
beendet.
Observation REC
Der „Überwachungs-Video Mode“ erlaubt die flexible Raumüberwachung. Die
Aufzeichnung wird aktiviert, sobald Bewegung im Sichtfeld der FCOIII ausgemacht wird.
Ist der Speicher der SD-Karte voll, wird die Aufnahme gestoppt.
Observation LOP
Aufzeichnungen wie oben – jedoch wird der freie Speicher (min. 200MB) der SD-Karte
geteilt und endlos der ältere Teil überschrieben. Die Aufnahme wird erst gestoppt, wenn
die Stopptaste gedrückt wird.
Audio Recording AUd
Nimmt nur Sound auf.
Abspielen PLY
Ermöglicht das Abspielen der Aufzeichnungen. Bewegen Sie sich mit
Play Stop in diesem Modus.
Auslesen der Dateien und gleichzeitiges Laden PC
Verbindung mit dem PC im Laufwerksmodus „PC“ zum Datenaustausch. Die FCOIII wird
bei bestehender PC-Verbindung gleichzeitig geladen – der Ladevorgang beträgt ca. 5
Stunden.

V.3.01 www.FlyCamOne.com
Web Cam WC
Verbindung mit dem PC im Web-Cam Modus. Laden Sie zuvor die Treiber von
www.FlyCamOne.com
Steuern des Kamerakopfes
Sie können den Kopf der Kamera auf verschiedene Arten steuern und auslösen.
A Über den Kreis „ “ des Logos der FCOIII.
B Über den separat erhältlichen FCOIII LinX Handsender (Art.No: FC3005).
Der Empfänger wird einfach in die RX-Buchse gesteckt.
C Mit dem optional erhältlichen FCOIII RX Kabel (Art.No: FC3009).
Bis zu 3 freie Kanäle an einem R/C Empfänger für die Kopfbewegung (Pan/Tilt)
und das Auslösen sind nötig für die Ansteuerung mit dem RX Kabel.
Laden der Kamera
Laden Sie die Kamera über den USB-Port Ihres Computers, oder mit dem im
Lieferumfang enthaltenen Netzteil. Der Ladevorgang wird durch ein pulsierendes
Akku-Symbol im LCD Panel angezeigt. Der Ladevorgang ist abgeschlossen
wenn die Elemente des Akku-Symbols ausgefüllt sind.
Verwenden des FCOIII Tansmitter Sets (Art.No: FC3002)
Mit dem Transmitter Set wird das Videosignal von der Kamera zum Empfänger
auf 2.4GHz gesendet. Das Bildschirmmodul wird gegen das Sendemodul
ausgetauscht, der Bildschirm auf das Empfängermodul gesteckt. Mit einer
Reichweite von bis zu 300m wird nun das Videosignal übertragen. Da die Kamera
auf der Micro SD Karte speichert, werden eventuell auftretende Bildstörungen
oder Bildrauschen für die Aufzeichnung selbst nicht relevant.
Verwenden der FCOIII V-Eyes Videobrille (Art.No.FC3004)
Anstelle des Bildschirmmoduls
wird das Batterypack der V-Eyes
mit dem FCOIII Empfänger
verbunden. Das Bild wird nun auf
zwei Bildschirmen der Brille
dargestellt. Das integrierte Head
Tracking System (Dreh-und
Neigesensor) kann, kombiniert mit
einer R/C Fernbedienung, nun
den Kopf der Kamera steuern.
Austauschen des Lipo Akkus der Kamera (Art.No.FC3010)
Heben Sie den Akku ein wenig an, ziehen Sie den Stecker ab und setzen Sie den
neuen Akku ein. Ein Lipo-Akku gehört nicht in den Hausmüll – geben Sie diesen
bei Ihrem Entsorger ab!
Achtung! Verwenden Sie nur den original FCOIII Lipo Akku 500mAh mit
integriertem Lipo-Saver!

V.3.01 www.FlyCamOne.com
BEACHTEN SIE:
Die Privatsphäre anderer ist auch gesetzlich geschützt und sollte tabu sein. Das Aufzeichnen
Dritter kann eine strafbare Handlung sein.
Sie sind für Ihr Handeln verantwortlich.
ACHTUNG!
Die Verwendung im Fahrzeug zur Überwachung und Unfallrekonstruktion kann nicht
gewährleistet werden. Durch einen Aufprall bei hohen Geschwindigkeiten kann die Aufnahme
zerstört werden.
Verwenden Sie die Kamera an oder in einem Modell nur, wenn Sie dieses sicher beherrschen.
Ein Absturz oder Unfall kann die Kamera, insbesondere die Mechanik des Kamerakopfes
zerstören.
Beachten Sie unbedingt folgende Hinweise:
Laden Sie die Kamera vor Inbetriebnahme und nachdem Sie sie verwendet haben.
Unsachgemäßer Gebrauch des enthaltenen Lipo-Akkus kann zur Explosion, Feuer und
Rauchentwicklung mit Sach- und Personenschäden führen. Darüber hinaus können
Leistungseinbußen auftreten.
Laden und lagern Sie LiPo-Akkus bei 0°C bis 40°C – eine Akku-Temperatur von mehr als 65°
C bei dem Entladen ist zu vermeiden.
Laden Sie den LiPo-Akku niemals wenn dieser beschädigt ist. Beenden Sie den
Ladevorgang unverzüglich, wenn sich der Akku beim Ladevorgang deformiert (aufbläht).
Verwechseln Sie nicht die Polarität – der Akku ist dann sofort unbrauchbar!
Rauchentwicklung und Feuer sind mögliche Folgen!
Schließen Sie den LiPo-Akku niemals kurz – Explosions- und Feuergefahr!
Ein beschädigter oder deformierter LiPo-Akku darf nicht weiter verwendet werden!
Führen Sie Li-Po-Akkus NIEMALS in Hosen- oder Jackentaschen mit sich – im Falle einer
Entzündung ist eine rechtzeitige Entnahme nicht gewährleistet!
Vermeiden Sie den Kontakt mit allen Arten von Flüssigkeiten!
Li-Po Akkus sind kein Spielzeug und gehören nicht in Kinderhände - immer außer Reichweite
von Kindern aufbewahren!
Kommt auslaufende Akkuflüssigkeit (Elektrolyte) mit den Augen in Kontakt, so müssen
diese sofort mit viel kaltem Wasser ausgespült und ein Arzt konsultiert werden. Waschen
Sie Elektrolyte, die mit Haut oder Kleidung in Berührung kommen sofort mit klarem
Wasser ab.
Beachten Sie das mögliche Tiefentladung den LiPo-Akku unbrauchbar macht. Laden Sie den
Akku rechtzeitig.
LiPo-Akkus gehören nicht in den Hausmüll – geben Sie die Akkus bei Ihrem Entsorger ab!
Service:
ACME the game company
Industriestr. 10A
33397 Rietberg
Germany
Hotline: [phone]
[e-mail]
Find your nearest Service Point also at
www.ACME-online.de/Service

V.3.01 www.FlyCamOne.com
Content FCOΞCore Set
FCOΞCamera module
FCOΞScreen module
Adaptor
USB-Cable
Mounting base
Cover plate
Strap
Manual
Thank you for purchasing the FCOIII. Enjoy the countless features of the camera.
Find most answers for support a tour Homepage: www.FlyCamOne.com

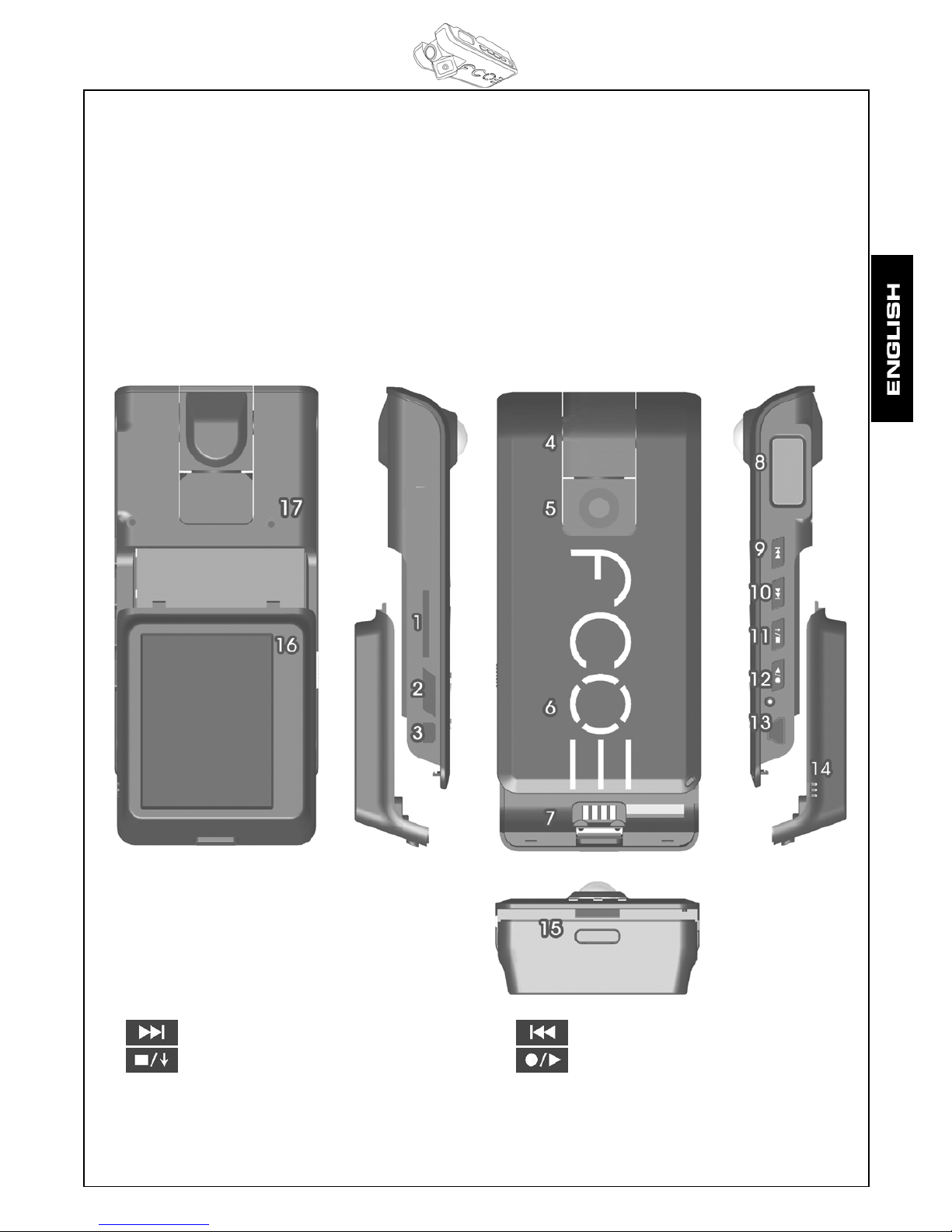

Functions of the FCOIII
1 Micro SD Card Slot
2 On/Off Switch
3 RX socket
4 PIR sensor
5 Camera sensor in pivot able head
6 Control buttons for head movement
7 Contacts at the screen module
8 LCD panel
9 forward (right)
11 Stop/down
13 Mini USB socket
15 Fixation of screen module
17 Microphone
10 back (left)
12 Record/Play
14 Internal loudspeaker
16 TFT 2“ Screen

V.3.01 www.FlyCamOne.com
Preparation
Charge the Camera before use! Remove the protection film in front of the lens.
It surface is high glossy when removed! Insert a suitable SD-Card (e.g. Micro-SD
FCO Rapid Rush 8.0 2GB) into the card slot of the FCOIII. The writing speed
should be minimum 4MB/Sec.! Connect the screen module to the cam.
Switch on your FCOIII.
Menu structure in the LCD Panel
The panel is divided into 1 main menu, 2 battery status, and 3 memory status of
the SD-card 4 the sub menu.
Select the image orientation turned 180° by
pressing first.
Switch on/off the Loudspeaker with .
Using the buttons you
will move through the menu displayed at the
LCD panel. The structure is similar to the
known tree structures of your PC’s file browser
(e.g. Windows-Explorer):
Video is displayed in the main menu. Press
to get to the sub menu of this point.
“REC“ will be displayed. Use to get the
second available mode: „LOP“ for loop
recordings.
Learn more about this in “Modes overview”.
Start the elected mode pressing the recording
button . Stop it with the stop button .
Pressing return you will get back into the
main menu.

V.3.01 www.FlyCamOne.com
Modes overview
Within the main menu following elections can be done:
Video Video recording with 28FPS/VGA (Avi)
Photo still photo taking VGA (Jpeg)
Observe Video recording with 28BPS/VGA (Avi) controlled by the motion
detection
Audio Audio only
Play Displays videos, photos and starts audio files
Del Deletes the last file
PC Configures the cam as disc drive at you computer
WEB Let the cam work as web cam. Drivers to be downloaded at
www.FlyCamOne.com
CH blinking indicates to charge the battery
In the sub menu find the following:
REC Regular recording
LOP Loop recording where the memory will be divided and the oldest file
will be deleted. In the photo mode the “LOP” will have another sub
menu where you select the time between two pictures starting from
S04 for 4 seconds, S10 for 10 seconds,.., M02 for 2 minutes, ..
First picture will be taken after 10 seconds. Use external power for
longer periods of recording!
The recoding will be displayed by moving bars in video mode, by a frame in photo
mode.
Software update
Update your FCO3 with software updates from www.FlyCamOne.com
Limited warranty of the Lipo battery.
The included Lipo battery’s capacity is reduced due every discharge /charging
circle and belongs to the wearing parts. Improper use storage and handling as
well as wearing and consumption is not covered by the warranty.
