alzaTools AT-CBHD20V User manual

Cordless Brushless Hammer Drill
AT-CBHD20V
User Manual

ENGLISH 4
DEUTSCH 12
ČESKY 21
SLOVENSKY 29
MAGYAR 37

4ENGLISH

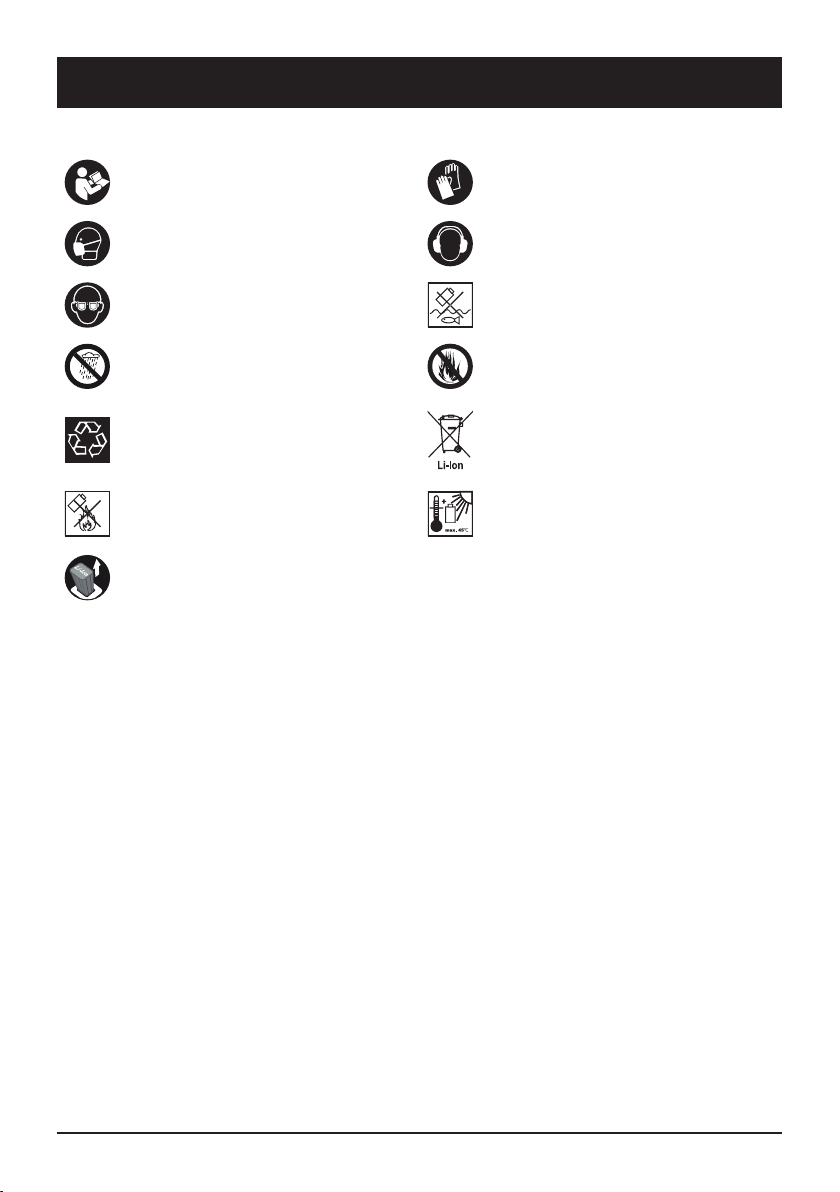

EXPLANATION OF SYMBOLS ON THE PRODUCT PACKAGING/TYPE LABEL
Read the operating instructions careful-
ly before use! Wear protective gloves
Wear mouth and nose protection. Wear noise protection.
Wear protective glasses Do not throw batteries into water!
Protect from rain and moisture. Protect from heat and fire.
Ensure proper recycling of the product
at the end of its service life and all pack-
aging materials.
Do not dispose of batteries with normal
household waste.
Do not throw batteries into a fire! Do not expose batteries to excessive
temperatures above 50 °C.
Always remove the battery during
work, transport, storage, maintenance
or repair.
GENERAL SAFETY INSTRUCTIONS FOR POW-
ER TOOLS
WARNING! All safety instructions, user man-
uals, images and regulations supplied with
these tools must be read. Failure to follow all
of the following instructions may result in elec-
tric shock, fire, and/or serious personal injury.
All instructions and the user manual must be
kept for future reference.
Safety of working environment
1. The workplace must be kept clean and well lit.
Untidy and dark spaces are often the cause of
accidents.
2. Power tools must not be used in potentially ex-
plosive atmospheres, such as in the presence
of flammable liquids, gases or dust. Power tools
create sparks that can ignite dust or fumes.
3. Children and other persons must be kept away
when using power tools. If the operator is dis-
turbed, he/she may lose control of the opera-
tion.
Electrical safety
1. The plug on the power tool's flexible lead must
match the power outlet. The plug must never
be modified in any way. No socket adapters
may be used with tools that have a protective
earth connection. Plugs and respective sockets
that are rendered unusable will reduce the risk
of electric shock.
2. The operator must not touch grounded ob-
jects, such as pipes, central heating units,
cookers and refrigerators. The risk of electric
shock is greater if your body is connected to
the ground.
3. Power tools must not be exposed to rain, mois-
ture or wetness. If water enters the power tool,
the risk of electric shock increases.
4. The flexible supply must not be used for oth-
er purposes. The power tool must not be car-
ried or pulled by the cord, nor must the plug
be unplugged from the socket. The inlet must
be protected from heat, grease, sharp edges
or moving parts. Damaged or tangled leads
increase the risk of electric shock.
5. If the power tool is used outdoors, an extension
cord suitable for outdoor use must be used. Us-
ing an extension cord for outdoor use reduces
the risk of electric shock.
6. If the power tool is used in a humid environ-
SAFETY INSTRUCTIONS

5ENGLISH
ment, a residual current device (RCD) must be
used. Using an RCD reduces the risk of electric
shock.
Safety of persons
1. When using a power tool, the operator must be
careful, pay attention to what he/she is doing,
and concentrate and think clearly. Power tools
must not be used if the operator is tired or un-
der the influence of drugs, alcohol or medica-
tion. Momentary inattention while using a pow-
er tool can result in serious personal injury.
2. Use personal protective equipment. Always
use eye protection. Protective equipment such
as a respirator, non-slip safety shoes, hard hat
and hearing protection, used in accordance
with the working conditions, reduces the risk of
personal injury.
3. Unintentional starting of the machine must be
avoided. Make sure that the switch is in the off
position before plugging in and/or connecting
the battery pack, lifting or carrying the tool.
Carrying a tool with your finger on the switch
or plugging in a tool fork with the switch on can
cause injury.
4. All adjusting tools or wrenches must be re-
moved before turning on the tool. An adjusting
tool or wrench that remains attached to the ro-
tating part of the power tool may result in per-
sonal injury.
5. The operator must only work where he/she can
safely reach. The operator must always main-
tain a stable posture and balance. This will al-
low better control of the power tool in unfore-
seen situations.
6. Dress appropriately. Do not wear loose cloth-
ing or jewellery. The operator must make sure
that his/her hair and clothing are a sufficient
distance away from moving parts. Loose cloth-
ing, jewellery and long hair can be caught in
moving parts.
7. Where equipment is provided for connecting
dust extraction and collection facilities, care
must be taken to ensure that it is connected
and used correctly. The use of such equipment
can reduce hazards caused by dust.
8. The operator must not allow the routine that
results from the frequent use of the tools, to
cause them to become complacent and ignore
the principles of tool safety. Careless activity
can cause serious injuries in a split second.
Use and the maintenance of power tools
1. Power tools must not be overloaded. It is es-
sential to use the correct power tool for the
work being carried out. The correct power tool
will do the work it was designed to do better
and safer.
2. Power tools that cannot be turned on and off
with the switch must not be used. Any power
tool that cannot be operated with the switch is
dangerous and must be repaired.
3. Before making any adjustments, changing ac-
cessories, or storing power tools, unplug the
power tool and/or remove the battery pack
from the power tool if it is removable. These
precautions reduce the risk of accidentally
starting the power tool.
4. Unused power tools must be stored out of
the reach of children. Persons unfamiliar with
the power tool or these instructions must not
be allowed to use the power tool. Power tools
are dangerous in the hands of inexperienced
users.
5. Power tools and accessories must be main-
tained. The adjustment of moving parts and
their mobility must be checked and attention
focused on cracks, broken parts and any other
circumstances that may jeopardize the func-
tion of the power tool. If the tool is damaged,
it must be repaired before use. Many accidents
are caused by poorly maintained power tools.
6. Cutting tools must be kept sharp and clean.
Properly maintained and sharpened cutting
tools are less likely to catch on material or jam
and are easier to control.
7. Power tools, accessories and tool bits etc. must
be used in accordance with these instructions
and in the manner intended for the particular
power tool, taking into account the working
conditions and the work to be carried out. Us-
ing power tools for activities other than those
for which they are designed can lead to dan-
gerous situations.
8. Handles and grip surfaces must be kept dry,
clean and free of grease. Slippery handles and
gripping surfaces mean the tool cannot be
held and controlled in unexpected situations.
Service
1. Power tool repairs must be carried out by qual-
ified personnel using identical spare parts. This
will ensure the same level of safety of the pow-
SAFETY INSTRUCTIONS

6ENGLISH
er tool as before the repair.
USE AND MAINTENANCE OF CORDLESS
TOOLS
1. The tool must only be charged with the charger
specified by the manufacturer. A charger that
may be suitable for one type of battery pack
may present a fire hazard when used with an-
other battery pack.
2. The tool must only be used with a battery pack
that is specifically designed for the tool. The
use of any other battery pack may present a risk
of injury or fire.
3. When the battery set is not used, the battery
pack must be protected from contact with oth-
er metal objects, such as paper clips, coins,
keys, nails, screws or other small metal objects
that can cause one battery contact to come into
contact with another. Short-circuiting the bat-
tery terminals may cause burns or fire.
SAFETY INSTRUCTIONS FOR DRILLS
Safety instructions for all work activities
1. Hearing protection must be worn when ham-
mer drilling. Noise exposure can cause hearing
loss.
2. Additional handle(s) must be used. Loss of con-
trol can cause personal injury.
3. The tool must be fully secured before use. This
tool produces a high output torque and with-
out proper locking against the tool during op-
eration, loss of control may occur, which may
result in personal injury.
4. When performing an operation where the drill-
ing tool may touch a hidden guide or its own
power supply, the power tool must be held
by the insulated gripping surfaces. Contact of
the drilling tool with a "live" wire can cause the
uninsulated metal parts of the power tool to
become "live" and lead to an electric shock to
the user.
Safety instructions when using long drills
1. Never use the machine at speeds higher than
the maximum rated drill speed. At higher
speeds, the drill is likely to bend if it is allowed
to rotate freely without being in contact with
the workpiece, which can result in personal in-
jury.
2. Always start at a low speed with the tip of the
drill touching the workpiece. At higher speeds,
the drill is likely to bend if it is allowed to rotate
freely without being in contact with the work-
piece, which can result in personal injury.
3. Only push in a straight line with the drill and do
not apply excessive pressure. Drills can bend
and crack or cause loss of control, which can
result in personal injury.
SAFETY INSTRUCTIONS

7ENGLISH
TECHNICAL DATA
Maximum torque 60 Nm
Revolutions per minute (no load) 0-500/0-2,000
Drill size 2-13 mm
Chuck 1/2"×20 UNF
Maximum diameter of the hole:
wood 35 mm
soft steel 13 mm
brick wall 13 mm
Sound pressure level * 75.3 dB(A), K=5 dB(A)
Sound power level ** 86.3 dB(A), K=5 dB(A)
Level of vibrations 1.966 m/s2, K=1.5 m/s2
Weight (only machine) 1.42 kg

8ENGLISH

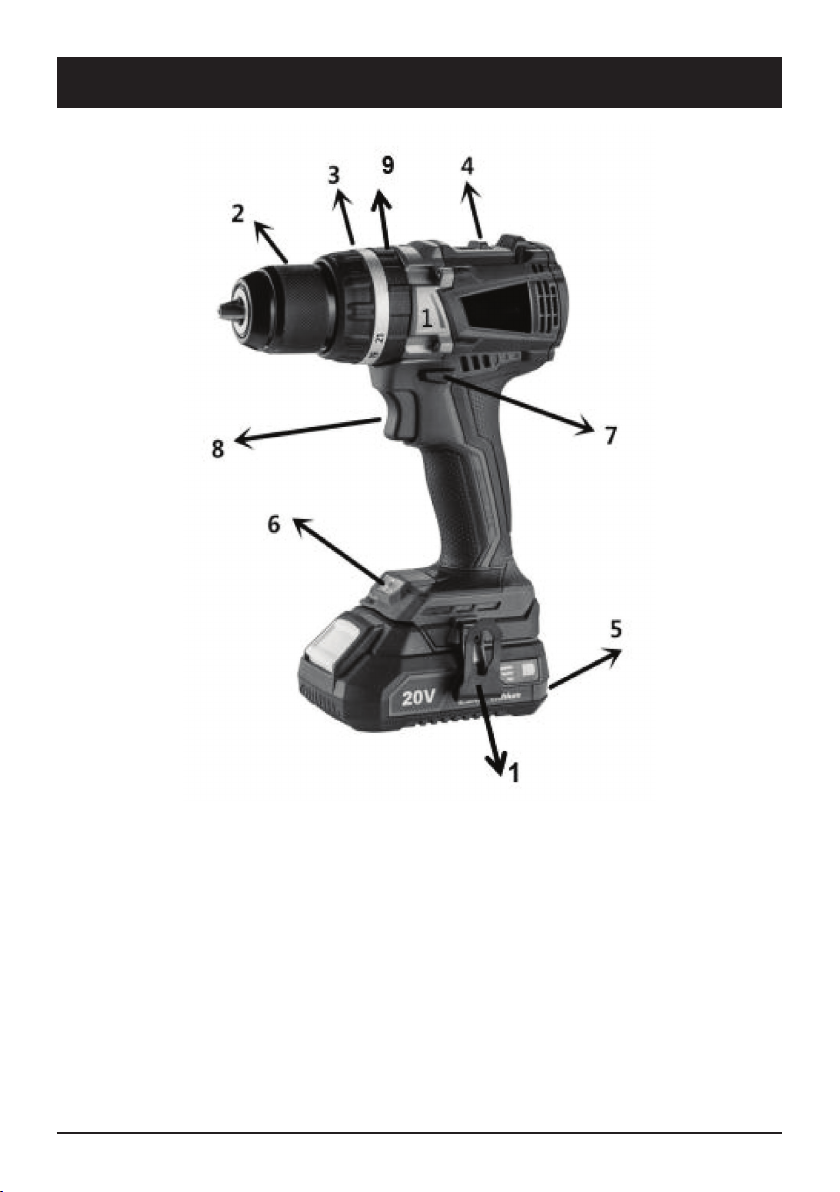

1 Belt hook
2 Quick-action chuck
3 Torque wheel
4 Gear selector
5 Battery
6 Power signal lamp
7 Direction switch
8 On/off switch
9 Rotary switch for function selection
DESCRIPTION

9ENGLISH
STARTING OPERATION
Inserting the battery
Use only genuine AlzaTools lithium-ion batteries with the voltage indicated on the type plate of your
power tool. The use of other batteries may result in injury and fire.
Set the direction switch 7 to the middle position to prevent unintentional starting. Insert charged
battery 5 into the appropriate place in the tool.
Reversing the direction of rotation
The direction of rotation switch 7 is used to reverse the direction of the rotation of the tool. However,
this is not possible with switch 8 switched on.
Turning to the right: To drill and tighten the screws, press direction switch 7 to the left until it stops.
Torque setting/operating mode setting
Mechanical gear selection
Only select gear selector 4 when the equipment is inactive.
Two-speed ranges can be preselected using gear selector 4.
OPERATION

10 ENGLISH
Stage 1 - Low-speed range; for screwdriving or working with large drilling diameters.
Stage 2 - High-speed range; for working with small drilling diameters.
Stage 3 - Hammer drilling; for drilling with mechanical hammering, e.g. into masonry.
If gear selector 4 cannot be fully engaged, turn the drill chuck slightly to turn the drive spindle with
the drill bit.
Switching on and off
To start the machine, press and hold switch 8.
Auxiliary light 6 illuminates when switch 8 is fully or completely pressed and allows the work area to
be illuminated in the case of poor lighting conditions.
To switch off the machine, release main switch 8.
OPERATION

11ENGLISH
Identification of the manufacturer / importer's authorised representative:
Manufacturer: Alza.cz, a. s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
Company ID: 27082440
Subject of the declaration:
Name: Cordless hammer drill
Model/Type: AT-CBHD20V
The above product has been tested in accordance with the standard (s) used to demonstrate
compliance with the essential requirements set out in the Directive (s):
Machine directive 2006/42/EC
Electromagnetic compatibility (EMC) directive 2014/30/EU
ROHS directives 2011/65/EU and (EU) 2015/863
Reference to harmonised standards:
EN62841-1:2015
EN 62841-2-1:2018/A11:2019
EN55014-1:2017
EN55014-2:2015
EC type-examination was carried out on:
No. 0123 TÜV SÜD Product Service GmbH, Certification Body, Ridlerstraße 65, 80339 Munich, Ger-
many
Certificate number: M8A 063263 0109
Technical documentation is stored at:
Alza.cz, a. s.
Jankovcova 1522/53, Holešovice, 170 00 Prague 7
The year of manufacture of the machine and the serial number are indicated on the machine.
Ing. Jan Melena
Business Development Manager
Sales and Purchasing; Private Labels
Prague, 22.9.2021
EC DECLARATION OF CONFORMITY

12 DEUTSCH
ERLÄUTERUNG DER SYMBOLE AUF DER PRODUKTVERPACKUNG/DEM TYPENSCHILD
Lesen Sie vor dem Gebrauch die Bedie-
nungsanleitung durch! Tragen Sie Schutzhandschuhe.
Tragen Sie einen Mund- und Nasen-
schutz. Benutzen Sie Lärmschutz.
Tragen Sie eine Schutzbrille. Werfen Sie die Batterien nicht ins Was-
ser!
Vor Regen und Feuchtigkeit schützen. Vor Hitze und Feuer schützen.
Sorgen Sie für ein ordnungsgemäßes
Recycling des Produkts am Ende seiner
Lebensdauer und aller Verpackungs-
materialien.
Entsorgen Sie die Batterien nicht mit
dem normalen Hausmüll.
Werfen Sie die Batterien nicht ins Feu-
er!
Setzen Sie die Batterien nicht übermä-
ßigen Temperaturen über 50 °C aus.
Nehmen Sie den Akku bei Arbeits-
unterbrechung, Transport, Lagerung,
Wartung oder Reparatur immer heraus.
ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE
WARNUNG! Alle Sicherheitshinweise, Bedie-
nungsanleitungen, Bilder und Vorschriften,
die mit diesem Gerät geliefert werden, müs-
sen gelesen werden. Die Nichteinhaltung der
folgenden Hinweise kann zu Stromschlag,
Brand und/oder schweren Verletzungen füh-
ren.
Alle Anleitungen und Gebrauchsanweisungen
müssen aufbewahrt werden, damit sie zu ei-
nem späteren Zeitpunkt eingesehen werden
können.
Sicherheit im Arbeitsumfeld
1. Der Arbeitsplatz muss sauber und gut beleuch-
tet sein. Unordnung und dunkle Räume sind oft
die Ursache von Unfällen.
2. Elektrowerkzeuge dürfen nicht in explosions-
gefährdeten Bereichen eingesetzt werden, in
denen brennbare Flüssigkeiten, Gase oder
Stäube vorhanden sind. Das Elektrowerkzeug
erzeugt Funken, die Staub oder Dämpfe ent-
zünden können.
3. Kinder und andere Personen müssen an der
Benutzung von Elektrowerkzeugen gehindert
werden. Wenn der Bediener gestört wird, kann
er die Kontrolle über den Vorgang verlieren.
Elektrische Sicherheit
1. Die Gabel des beweglichen Elektrowerkzeugs
muss mit der Steckdose übereinstimmen. Die
Gabel darf in keiner Weise verändert werden.
Es dürfen keine Steckdosenadapter mit Werk-
zeugen verwendet werden, die eine Schutz-
verbindung zur Erde haben. Gabeln, die durch
Änderungen entwertet wurden, und entspre-
chende Steckdosen, verringern das Risiko ei-
nes Stromschlags.
2. Der Bediener darf geerdete Gegenstände wie
Rohre, Körper der Zentralheizung, Herde und
Kühlschränke nicht mit seinem Körper berüh-
ren. Die Gefahr eines Stromschlags ist größer,
wenn Ihr Körper mit dem Boden verbunden ist.
3. Elektrowerkzeuge dürfen nicht Regen, Feuch-
tigkeit oder Nässe ausgesetzt werden. Wenn
Wasser in das Elektrowerkzeug eindringt, er-
höht sich das Risiko eines Stromschlags.
4. Das bewegliche Zuleitungskabel darf nicht für
andere Zwecke verwendet werden. Elektro-
SICHERHEITSHINWEISE

13DEUTSCH
werkzeuge dürfen weder am Kabel getragen
oder gezogen werden, noch darf der Stecker
durch Ziehen am Kabel aus der Steckdose ge-
zogen werden. Das Zuleitungskabel muss vor
Hitze, Fett, scharfen Kanten oder beweglichen
Teilen geschützt werden. Beschädigte oder
verhedderte Zuleitungskabel erhöhen das Risi-
ko eines Stromunfalles.
5. Wenn das Elektrowerkzeug im Freien verwen-
det wird, muss ein für den Außeneinsatz geeig-
netes Verlängerungskabel verwendet werden.
Die Verwendung eines Verlängerungskabels
für den Einsatz im Freien verringert das Risiko
eines Stromschlags.
6. Wenn Elektrowerkzeuge in feuchten Bereichen
verwendet werden, muss eine durch einen
Fehlerstromschutzschalter (RCD) geschützte
Stromversorgung verwendet werden. Der Feh-
lerstromschutzschalter (RCD) reduziert Stro-
munfälle.
Sicherheit von Personen
1. Bei der Verwendung von Elektrowerkzeugen
muss der Bediener aufmerksam sein, sich kon-
zentrieren und rational denken. Elektrowerk-
zeuge dürfen nicht verwendet werden, wenn
der Bediener müde ist oder unter dem Ein-
fluss von Drogen, Alkohol oder Medikamenten
steht. Ein Moment der Unachtsamkeit bei der
Verwendung von Elektrowerkzeugen kann zu
schweren Verletzungen führen.
2. Tragen Sie eine persönliche Schutzausrüstung.
Tragen Sie stets Augenschutz.Schutzausrüstun-
gen wie Atemschutzmasken, Sicherheitsschuhe
mit rutschfestem Belag, harte Kopfbedeckun-
gen oder Gehörschutz, die entsprechend den
Arbeitsbedingungen verwendet werden, ver-
ringern das Risiko von Personenverletzungen.
3. Ein unbeabsichtigtes Einschalten der Maschi-
ne muss vermieden werden. Vergewissern Sie
sich, dass der Schalter auf „Aus“ steht, bevor
Sie den Stecker in die Steckdose stecken und/
oder den Akku anschließen, das Gerät anhe-
ben oder tragen. Das Tragen des Geräts mit
dem Finger auf dem Schalter oder das Einste-
cken der Werkzeuggabel bei eingeschaltetem
Schalter kann zu Unfällen führen.
4. Vor dem Einschalten des Geräts müssen alle
Einstellwerkzeuge oder Einstellschlüssel ent-
fernt werden. Ein Einstellwerkzeug oder Ein-
stellschlüssel, der an einem rotierenden Teil
des Elektrowerkzeugs verbleibt, kann zu Ver-
letzungen führen.
5. Der Bediener darf nur an Stellen arbeiten, die
er sicher erreichen kann. Der Bediener muss
stets eine stabile Körperhaltung einnehmen
und das Gleichgewicht halten. Dies ermöglicht
eine bessere Kontrolle des Elektrowerkzeugs in
unvorhergesehenen Situationen.
6. Kleiden Sie sich angemessen. Tragen Sie we-
der lose Kleidung noch Schmuck. Der Bediener
muss darauf achten, dass Haare und Kleidung
von beweglichen Teilen ferngehalten werden.
Lose Kleidung, Schmuck und lange Haare kön-
nen von beweglichen Teilen erfasst werden.
7. Sind Vorrichtungen für den Anschluss von Stau-
babsaug- und -sammelgeräten vorhanden, so
muss sichergestellt werden, dass diese Geräte
ordnungsgemäß angeschlossen und verwen-
det werden. Durch den Einsatz dieser Geräte
können die durch den entstehenden Staub
verursachten Gefahren verringert werden.
8. Der Bediener darf nicht zulassen, dass er bei
der Routine, die sich aus dem häufigen Ge-
brauch des Werkzeugs ergibt, zu selbstbewusst
wird und er die Grundsätze der Werkzeugs-
icherheit ignoriert. Unvorsichtiges Handeln
kann in Sekundenbruchteilen zu schweren Ver-
letzungen führen.
Verwendung und Wartung von Elektrowerk-
zeugen
1. Elektrowerkzeuge dürfen nicht überlastet wer-
den. Es ist wichtig, die richtigen Elektrowerk-
zeuge für die durchzuführenden Arbeiten zu
verwenden. Das richtige Elektrowerkzeug leis-
tet mehr und ist sicherer bei der Arbeit, für die
es entwickelt wurde.
2. Verwenden Sie keine Elektrowerkzeuge, die
nicht mit einem Schalter ein- und ausgeschal-
tet werden können. Ein Elektrowerkzeug mit ei-
nem defekten Hauptschalter ist gefährlich und
muss repariert werden.
3. Vor jeder Einstellung, jedem Zubehörwechsel
oder jeder Lagerung des Elektrowerkzeugs
müssen die Stecker aus der Steckdose gezo-
gen und/oder der Akku aus dem Elektrowerk-
zeug entfernt werden, wenn er herausnehmbar
ist. Diese vorbeugenden Sicherheitsmaßnah-
men reduzieren das Risiko einer versehentli-
chen Inbetriebnahme des Elektrowerkzeugs.
4. Unbenutzte Elektrowerkzeuge müssen außer-
SICHERHEITSHINWEISE

14 DEUTSCH
halb der Reichweite von Kindern aufbewahrt
werden, und Personen, die nicht mit Elektro-
werkzeugen oder dieser Anleitung vertraut
sind, dürfen sie nicht benutzen. Das Elektro-
werkzeug könnte in den Händen von unerfah-
renen Anwendern gefährlich sein.
5. Elektrowerkzeuge und Zubehör müssen ge-
wartet werden. Die Ausrichtung der beweg-
lichen Teile und ihre Beweglichkeit müssen
überprüft werden, wobei auf Risse, gebroche-
ne Teile und andere Umstände zu achten ist,
die die Funktion des Elektrowerkzeugs be-
einträchtigen könnten. Wenn das Werkzeug
beschädigt ist, muss es vor der weiteren Ver-
wendung repariert werden. Viele Unfälle sind
auf die Anwendung eines falsch gewarteten
Elektrowerkzeugs zurückzuführen.
6. Schneidwerkzeuge müssen scharf und sauber
gehalten werden. Ordnungsgemäß gewartete
und geschärfte Schneidwerkzeuge verfangen
sich seltener im Material oder verklemmen sich
und sind leichter zu kontrollieren.
7. Elektrowerkzeuge, Zubehör, Arbeitsgeräte
usw. müssen unter Berücksichtigung der Ar-
beitsbedingungen und der Art der auszufüh-
renden Arbeiten gemäß dieser Anleitung und
in der für das jeweilige Elektrowerkzeug vor-
geschriebenen Weise verwendet werden. Die
Verwendung von Elektrowerkzeugen für ande-
re Tätigkeiten als die, für die sie konzipiert wur-
den, kann zu gefährlichen Situationen führen.
8. Griffe und Griffflächen müssen trocken, sauber
und fettfrei gehalten werden. Rutschige Griffe
und Griffflächen machen es unmöglich, das
Werkzeug in unerwarteten Situationen sicher
zu halten und zu kontrollieren.
Service
1. Reparaturen an Elektrowerkzeugen müssen
von einer qualifizierten Person durchgeführt
werden, die identische Ersatzteile verwendet.
Dadurch wird die Sicherheit des Elektrowerk-
zeugs auf dem gleichen Niveau wie vor der Re-
paratur gewährleistet.
VERWENDUNG UND WARTUNG VON AKKU-
WERKZEUGEN
1. Werkzeuge dürfen nur mit dem vom Hersteller
angegebenen Ladegerät geladen werden. Ein
Ladegerät, das für einen Akkutyp geeignet ist,
kann bei Verwendung mit einem anderen Ak-
kutyp eine Brandgefahr darstellen.
2. Das Gerät darf nur mit einem Akkupack ver-
wendet werden, der speziell für das Gerät ent-
wickelt wurde. Die Verwendung anderer Akku-
packs kann zu einem Stromschlag oder Brand
führen.
3. Wenn der Akku nicht benutzt wird, muss er vor
dem Kontakt mit anderen Metallgegenstän-
den wie Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen Me-
tallgegenständen geschützt werden, die dazu
führen könnten, dass sich ein Akkukontakt mit
einem anderen verbindet. Ein Kurzschluss der
Batteriekontakte kann Verbrennungen oder
Feuer verursachen.
SICHERHEITSHINWEISE FÜR BOHRER
Sicherheitshinweise für alle Arbeitstätigkeiten
1. Beim Schlagbohren ist ein Gehörschutz zu tra-
gen. Lärmbelastung kann zu Hörverlust führen.
2. Es müssen zusätzliche Griffe verwendet wer-
den. Der Verlust der Kontrolle kann zu Perso-
nenverletzungen führen.
3. Vor der Verwendung des Werkzeugs muss man
sich gut am Werkzeug anlegen. Diese Werk-
zeuge erzeugen ein hohes Ausgangsdrehmo-
ment, und wenn Sie während des Betriebs
nicht gut am Werkzeug anliegen, kann es zu
einem Kontrollverlust kommen, der zu Verlet-
zungen führen kann.
4. Bei Arbeiten, bei denen das Bohrwerkzeug
mit verdeckten Leitungen oder der eigenen
Stromversorgung in Berührung kommen kann,
muss das elektromechanische Werkzeug durch
isolierte Griffflächen gehalten werden. Der
Kontakt des Bohrwerkzeugs mit einem „span-
nungsführenden“ Leiter kann dazu führen, dass
nicht isolierte Metallteile des Elektrowerkzeugs
unter Spannung stehen, was zu einem Strom-
schlag für den Benutzer führen kann.
Sicherheitshinweise bei der Verwendung von
langen Bohrern
1. Betreiben Sie die Maschine niemals mit ei-
ner höheren Drehzahl als der maximalen
Nenndrehzahl des Bohrers. Bei höheren Dreh-
zahlen kann sich der Bohrer verbiegen, wenn
er sich frei drehen kann, ohne das Werkstück
zu berühren, was zu Verletzungen führen kann.
2. Halten Sie die Drehzahl zu Beginn des Bohrens
immer niedrig, und die Bohrerspitze muss mit
dem Werkstück in Kontakt sein. Bei höheren
SICHERHEITSHINWEISE

15DEUTSCH
Drehzahlen kann sich der Bohrer verbiegen, wenn er sich frei drehen kann, ohne das Werkstück zu
berühren, was zu Verletzungen führen kann.
3. Drücken Sie nur in einer geraden Linie mit dem Bohrer und wenden Sie keinen übermäßigen
Druck an. Die Bohrer können sich verbiegen und Risse oder Kontrollverluste verursachen, was zu
Verletzungen führen kann.
SICHERHEITSHINWEISE

16 DEUTSCH
TECHNISCHE DATEN
Maximales Drehmoment 60 Nm
Drehungen pro Minute (ohne Last) 0-500/0-2000
Bohrergröße 2-13 mm
Spannfutter 1/2"×20 UNF
Max. Lochdurchmesser:
Holz 35 mm
Baustahl 13 mm
Ziegelmauer 13 mm
Schalldruckpegel* 75,3 dB(A), K=5 dB(A)
Schallleistungspegel** 86,3 dB(A), K=5 dB(A)
Vibrationsniveau 1,966 m/s2, K=1,5 m/s2
Gewicht (nur Gerät) 1,42 kg

17DEUTSCH
1 Gürtelhaken
2 Schnellspannfutter
3 Drehmoment-Wählrad
4 Wählhebel
5 Akku
6 Betriebsanzeige
7 Schalter für die Drehrichtung
8 Ein/Aus-Schalter
9 Drehschalter zur Funktionsauswahl
BESCHREIBUNG

18 DEUTSCH
INBETRIEBNAHME
Einsetzen des Akkus
Verwenden Sie nur originelle Lithium-Ionen-Akkus von AlzaTools mit der auf dem Typenschild Ihres
Elektrowerkzeugs angegebenen Spannung. Die Verwendung von anderen Akkus kann zu Verletzun-
gen und Bränden führen.
Schalten Sie den Drehrichtungsschalter 7 in die mittlere Position, um ein unbeabsichtigtes Anfahren
zu verhindern. Setzen Sie den geladenen Akku 5 an der entsprechenden Stelle im Gerät ein.
Umkehrung der Drehrichtung
Mit dem Drehrichtungsschalter 7 kann die Drehrichtung des Werkzeugs umgekehrt werden. Bei ein-
geschaltetem Schalter 8 ist dies jedoch nicht möglich.
Nach rechts abbiegen: Zum Bohren und Einschrauben der Schrauben drücken Sie den Drehrich-
tungsschalter 7 nach links bis zum Anschlag.
Einstellung von Drehmoment / Betriebsmodus
Mechanische Getriebeauswahl
Gangwahlschalter 4, nur im Ruhezustand des Geräts aktivieren.
Mit dem Gangwahlschalter 4 können zwei Geschwindigkeitsbereiche gewählt werden.
BETRIEB

19DEUTSCH
Stufe 1 – Niedriger Drehzahlbereich; für Schraubarbeiten oder Bohrungen mit großem Durchmesser.
Klasse 2 – Hochgeschwindigkeitsbereich; für Bohrungen mit kleinem Durchmesser.
Klasse 3 – Schlagbohren; zum Bohren mit mechanischem Schlag, z. B. in Mauerwerk.
Lässt sich der Wählhebel 4 nicht vollständig einrasten, drehen Sie die Antriebsspindel mit dem Boh-
rer durch Drehen des Bohrfutters leicht.
Ein- und Ausschalten
Um die Maschine zu starten, drücken Sie den Schalter 8 und halten ihn gedrückt.
Die Hilfsanzeige 6 leuchtet auf, wenn der Schalter 8 ganz oder teilweise gedrückt wird, und ermög-
licht die Beleuchtung des Arbeitsbereichs bei schlechten Lichtverhältnissen.
Um das Gerät auszuschalten, lassen Sie den Hauptschalter 8 los.
BETRIEB

20 DEUTSCH
Identifikationsangaben zum bevollmächtigten Vertreter des Herstellers / Importeur:
Hersteller: Alza.cz, a. s.
Registrierter Sitz: Jankovcova 1522/53, Holešovice, 170 00 Praha 7
IdNr.: 27082440
Gegenstand der Erklärung:
Name: Schnurlose Schlagbohrmaschine
Modell/Typ: AT-CBHD20V
Das oben angeführte Produkt wurde im Einklang mit der Norm (den Normen) getestet, welche
die Konformität mit den grundlegenden Anforderungen der gegebenen Richtlinie (Richtlinien)
bescheinigen.
Maschinenrichtlinie 2006/42/EC
Elektromagnetische Verträglichkeit (EMV) Richtlinie 2014/30/EU
Richtlinie ROHS 2011/65/EU und (EU) 2015/863
Verweis auf harmonisierte Normen:
EN62841-1:2015
EN 62841-2-1:2018/A11:2019
EN55014-1:2017
EN55014-2:2015
Es wurde eine EG-Baumusterprüfung durchgeführt:
No. 0123 TÜV SÜD Product Service GmbH, Certification Body, Ridlerstraße 65, 80339 Munich, Ger-
many
Zertifikat Nummer: M8A 063263 0109
Die technischen Unterlagen sind hinterlegt bei:
Alza.cz, a. s.
Jankovcova 1522/53, Holešovice, 170 00 Praha 7
Das Herstellungsjahr der Maschine und die Seriennummer sind auf der Maschine angegeben.
Ing. Jan Melena
Business Development Manager
Sales and Purchasing; Private Labels
In Prag den 22.9.2021
EU-KONFORMITÄTSERKLÄRUNG
