Audiotec Fischer Match UP 7BMW User manual

UP 7BMW
UPGRADE
7-Kanal Plug & Play Upgrade-Verstärker mit integrier-
tem 8-Kanal 64 Bit DSP für BMW HiFi-Soundsysteme
7-channel Plug & Play upgrade amplier with integrat-
ed 8-channel 64 Bit DSP for BMW HiFi sound systems
deutsch / english

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Kauf dieses hochwertigen
MATCH Verstärkers mit integriertem DSP.
MATCH setzt mit der UP 7BMW neue Maßstäbe
im aufstrebenden Plug & Play Markt. Dabei
protieren Sie als Kunde direkt von unserer mehr
als 30-jährigen Erfahrung in der Forschung und
Entwicklung von Audiokomponenten.
Dieser Plug & Play Upgrade-Verstärker wurde von
uns nach neuesten technischen Erkenntnissen
entwickelt und zeichnet sich durch hervorragende
Verarbeitung und eine überzeugende Anwendung
ausgereifter Technologien aus.
Viel Freude an diesem Produkt wünscht Ihnen das
Team von
AUDIOTEC FISCHER
Allgemeines zum Einbau von MATCH-Kompo-
nenten
Um alle Möglichkeiten des Produktes optimal aus-
schöpfen zu können, lesen Sie bitte sorgfältig die
nachfolgenden Installationshinweise. Wir garantie-
ren, dass jedes Gerät vor Versand auf seinen ein-
wandfreien Zustand überprüft wurde.
Vor Beginn der Installation unterbrechen Sie
den Minusanschluss der Autobatterie.

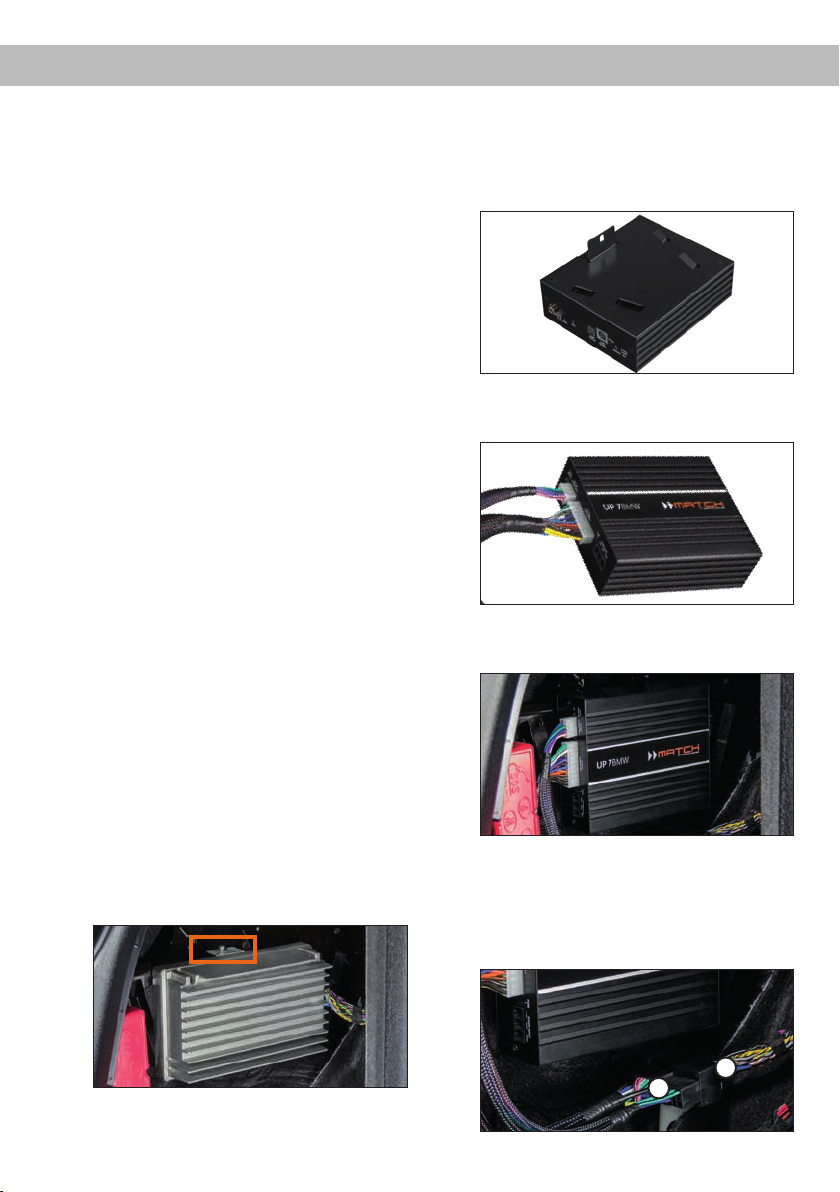

Installieren Sie Ihren UP 7BMW Verstärker aus-
schließlich mit der beiliegenden Montageplatte am
ursprünglichen Einbauplatz des zu ersetzenden
Original-Verstärkers.
Wir empfehlen Ihnen, die Installation von einem
Einbauspezialisten vornehmen zu lassen, da der
Nachweis eines fachgerechten Einbaus und An-
schlusses des Gerätes Voraussetzung für die
Garantieleistungen ist.
Allgemeines zum Anschluss des UP 7BMW Ver-
stärkers
Der Verstärker darf nur in Kraftfahrzeuge eingebaut
werden, die den 12 V-Minuspol an Masse haben.
Bei anderen Systemen können der MATCH Verstär-
ker und die elektrische Anlage des Kfz beschädigt
werden. Die Plusleitung für die gesamte Anlage
sollte in einem Abstand von max. 30 cm von der
Batterie mit einer Hauptsicherung abgesichert wer-
den. Der Wert der Sicherung errechnet sich aus der
maximalen Stromaufnahme der Car-Hi Anlage.
Verwenden Sie zur Verbindung des MATCH
UP 7BMW Verstärkers mit dem werkseitigen
Kabelbaum ausschließlich das beiliegende
MATCH-Anschlusskabel! Die Verwendung eines
anderen Kabels kann zu Schäden an ihrer An-
lage führen. Die Sicherungen im Verstärker
dürfen nur mit den gleichen Werten (2 x 25 A)
ersetzt werden, um eine Beschädigung des Ge-
rätes zu verhindern. Höhere Werte können zu
gefährlichen Folgeschäden führen!
Die Kabelverbindungen müssen so verlegt sein,
dass keine Klemm-, Quetsch- oder Bruchgefahr be-
steht. Bei scharfen Kanten (Blechdurchführungen)
müssen alle Kabel gegen Durchscheuern gepols-
tert sein. Ferner darf das Versorgungskabel niemals
mit Zuleitungen zu Vorrichtungen des Kfz (Lüfter-
motoren, Brandkontrollmodulen, Benzinleitungen
etc.) verlegt werden.
Herzlichen Glückwunsch!
Allgemeine Hinweise

3

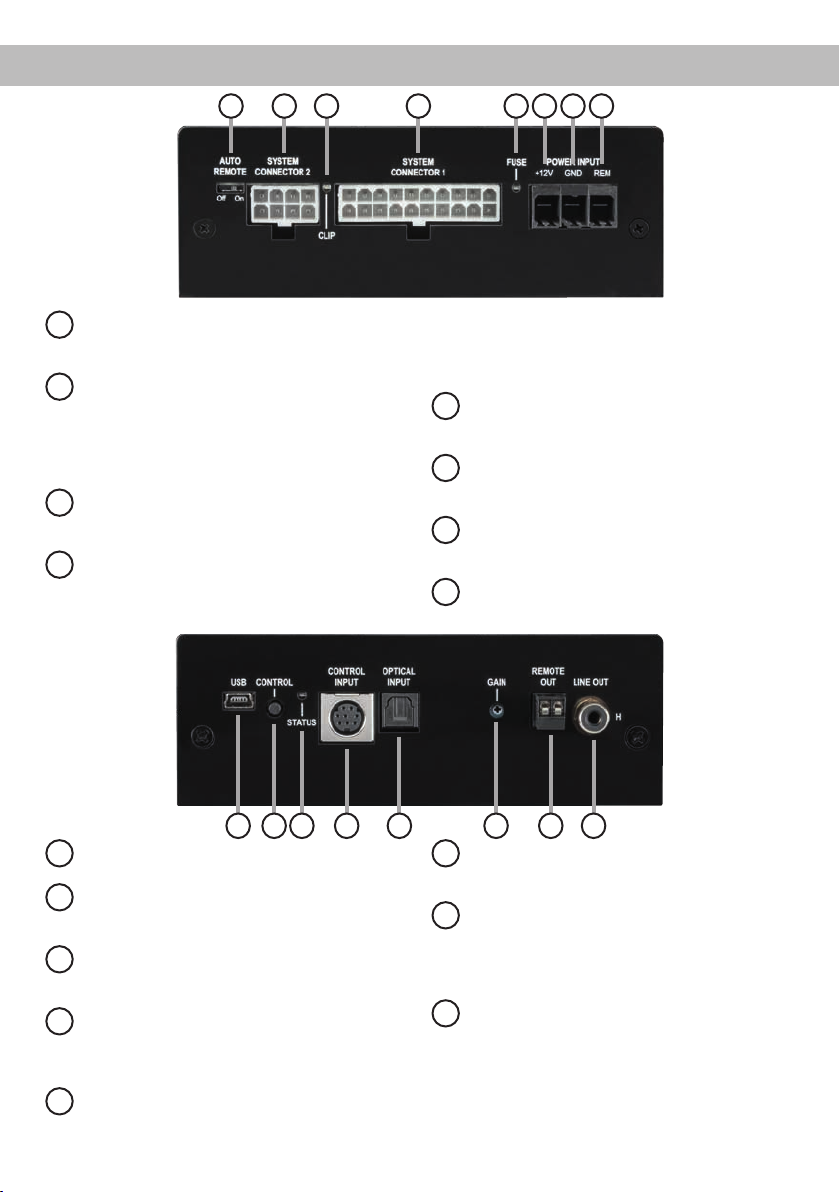

Anschluss- und Bedienelemente
1Auto Remote
Dient zum Aktivieren bzw. Deaktivieren der
automatischen Einschaltung des Verstärkers.
2System Connector 2
Anschluss für den UP 7BMW Kabel-
baum. Verwenden Sie ausschließlich das
Original-Anschlusskabel, um den Verstärker
mit dem werkseitigen Kabelbaum zu verbin-
den.
3Clipping LED
Diese LED leuchtet rot, wenn einer der
Analogeingänge übersteuert wird.
4System Connector 1
Anschluss für den UP 7BMW Kabel-
baum. Verwenden Sie ausschließlich das
Original-Anschlusskabel, um den Verstärker
mit dem werkseitigen Kabelbaum zu verbin-
den.
5Fuse LED
LED zur Anzeige einer defekten Sicherung
im Gerät.
6+12 V
Optionaler Anschluss für das Versorgungs-
spannungskabel +12 V der Batterie.
7GND
Optionaler Anschluss des Massekabels (Mi-
nuspol der Batterie oder Fahrzeugchassis).
8REM
Optionaler Anschluss für die Remoteleitung.
12 3 4 5 6 7 8
9USB Eingang
Dient zum Anschluss an den Computer.
10 Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
11 Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an.
12 Control Input
Multifunktionsanschluss - dient zum An-
schluss einer Fernbedienung und weiterem
MATCH UP 7BMW Zubehör.
13 Optical Input
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale.
14 Gain
Regler zum Einstellen der Eingangsempnd-
lichkeit.
15 Remote Out
Der Remote-Ausgang dient zum Einschalten
weiterer Verstärker. Dieser Ausgang muss
bei Verwendung des Line Out-Ausgangs ge-
nutzt werden.
16 Line Out
Mono-Vorverstärkerausgang zum Anschluss
weiterer Verstärker. Zum Einschalten dieser
Verstärker muss der Remote-Ausgang ver-
wendet werden.
10 119 16
15
1312 14

4
1Auto Remote
Die Einschaltung des UP 7BMW Verstärkers erfolgt
automatisch bei Ansteuerung über die Highlevel-
Eingänge des System Connector 1 oder sobald ein
Remote-Signal am Remote-Eingang (REM) oder
am Remote-In des System Connector 2 anliegt.
Mit Hilfe des Auto Remote Schalters kann die auto-
matische Einschaltung über die Highlevel-Eingänge
des System Connector 1 aktiviert bzw. deaktiviert
werden. Die Deaktivierung sollte vorgenommen
werden, sofern die UP 7BMW den Verstärker des
BMW HiFi-Soundsystems (676) ersetzt oder wenn
es beispielsweise zu Störgeräuschen beim Ein- und
Ausschalten des Verstärkers kommt.
Hinweis: Werkseitig ist die automatische Ein-
schaltung über die Highlevel-Eingänge deaktiviert
(Auto Remote = off), da der Verstärker über das
werkseitig anliegende Remote-Signal eingeschaltet
wird.
Hinweis: Wird die automatische Einschaltung des
Verstärkers deaktiviert, muss der Remote-Eingang
belegt werden oder ein Remote-Signal am Remote-
Eingang des System Connector 2 anliegen. Eine
automatische Einschaltung über den Lautsprecher-
eingang des System Connector 1 ist dann nicht
mehr möglich.
2System Connector 2
Diese Buchse dient zum Anschluss des mitgeliefer-
ten Kabelbaums. Verwenden Sie zur Verbindung
der MATCH UP 7BMW mit dem werkseitigen Kabel-
baum ausschließlich das mitgelieferte Anschlusska-
bel.
Achtung: Die Verwendung anderer oder ähnlicher
Kabelbäume kann zur Zerstörung des Verstärkers,
des Autoradios oder der angeschlossenen Laut-
sprecher führen. In jedem Fall führt dies zum Erlö-
schen der Garantie.
3Clipping LED
Diese LED leuchtet rot, wenn einer der vier Hoch-
pegel-Lautsprechereingänge übersteuert wird. Die
LED hat keine Funktion bei Ansteuerung des Ver-
stärkers über den Digitaleingang (Optical Input)
oder ein MEC Modul.
4System Connector 1
Diese Buchse dient zum Anschluss des mitgeliefer-
ten Kabelbaums. Verwenden Sie zur Verbindung
der MATCH UP 7BMW mit dem werkseitigen Kabel-
baum ausschließlich das mitgelieferte Anschlusska-
bel.
Achtung: Die Verwendung anderer oder ähnlicher
Kabelbäume kann zur Zerstörung des Verstärkers,
des Autoradios oder der angeschlossenen Laut-
sprecher führen. In jedem Fall führt dies zum Erlö-
schen der Garantie.
5Fuse LED
Sollten die Sicherungen im Inneren des Gerätes
durch eine Fehlfunktion zerstört werden, wird die-
ses durch das Aueuchten der roten LED ange-
zeigt. Die Sicherungen im Verstärker dürfen nur mit
den gleichen Werten (2 x 25 A) ersetzt werden, um
eine Beschädigung des Gerätes zu verhindern. Hö-
here Werte können zu gefährlichen Folgeschäden
führen!
6+12 V
Optionaler Anschluss für ein +12 V Versorgungs-
kabel. Das Kabel ist am Pluspol der Batterie an-
zuschließen und sollte einen empfohlenen Quer-
schnitt von 6 mm² aufweisen.
Hinweis: In der Standard-Anschlusskonguration
wird der Verstärker über den beiliegenden Plug &
Play Kabelbaum mit Strom versorgt. In diesem Fall
darf der optionale +12 V Eingang nicht parallel an-
geschlossen werden. Weitere Informationen zur
Stromversorgung nden Sie auf Seite 9, Punkt 5.
7GND
Optionaler Anschluss für ein Massekabel. Das Ka-
bel sollte am zentralen Massepunkt (dieser bendet
sich dort wo der Minuspol der Batterie zum Metall-
chassis des Kfz geerdet ist) oder an einer blanken,
von Lackresten befreiten Stelle des Kfz-Chassis an-
geschlossen werden. Der empfohlene Querschnitt
beträgt 6 mm².
Hinweis: In der Standard-Anschlusskonguration
wird der Verstärker über den beiliegenden Plug &
Play Kabelbaum an die Fahrzeug-Masse angebun-
den. In diesem Fall darf der optionale GND / Masse
Eingang nicht parallel angeschlossen werden. Wei-
tere Informationen zur Stromversorgung nden Sie
auf Seite 9, Punkt 5.
Inbetriebnahme und Funktionen

5
8REM
Für den Fall, dass der Verstärker für universelle
Anwendungen verwendet wird, dient der Remote-
Eingang zum Einschalten der UP 7BMW, sofern
die am System Connector 1 und 2 angeschlossene
Signalquelle die automatische Einschaltung (Auto
Remote) nicht aktiviert oder der Verstärker bewusst
nur über ein Remote-Signal des REM ein- und aus-
geschaltet werden soll. Die Remoteleitung wird mit
dem Remote-Ausgang / Antennenanschluss des
Steuergerätes (Radio) verbunden. Dieser ist nur
aktiviert, wenn das Steuergerät eingeschaltet ist.
Somit wird der Verstärker mit dem Steuergerät ein-
und ausgeschaltet.
Hinweis: Dieser Eingang muss nicht belegt wer-
den, sofern die UP 7BMW den Verstärker des BMW
HiFi-Soundsystems (676) ersetzt.
9USB Eingang
Mit Hilfe dieses Eingangs wird die UP 7BMW über
das beiliegende Kabel mit dem Computer verbun-
den und kann anschließend über das DSP PC-Tool
konguriert werden.
Hinweis: Es können keine USB Speichermedien
angeschlossen werden.
10 Control Taster
Mit Hilfe des Control Tasters lässt sich zwischen
den Speicherbereichen eins und zwei umschalten.
Zum manuellen Umschalten der zwei Setups muss
der Control Taster eine Sekunde lang gedrückt wer-
den. Der Umschaltvorgang wird durch einmaliges
rotes Blinken der Status LED angezeigt. Wird der
Taster länger als fünf Sekunden gedrückt, so wird
das Gerät resettet und der gesamte interne Spei-
cher gelöscht! Anschließend wird dies durch ein
rotes Dauerblinken der Status LED angezeigt.
Achtung: Nach dem Resetten des Gerätes kann
die UP 7BMW keine Audiosignale mehr wiederge-
ben, bis ein neues Sound Setup eingespielt wurde.
11 Status LED
Die Status LED zeigt den Betriebszustand und das
aktuell ausgewählte Setup des Verstärkers an.
Grün: Setup 1 geladen.
Orange: Setup 2 geladen.
Rot: Schutzschaltung für Unterspan-
nung aktiv.
Rot blinkend: Interner Setup-Speicher leer (Ein
neues DSP Setup muss über die
DSP PC-Tool Software einge-
spielt werden).
12 Control Input
Dieser Multifunktionsanschluss dient zum An-
schluss von MATCH Zubehörprodukten, wie bei-
spielsweise einer Fernbedienung mit deren Hilfe
diverse Funktionen des DSP-Verstärkers gesteuert
werden können. Die Funktionalität muss je nach
Typ der Fernbedienung zuerst im „Device Con-
guration Menu“ der DSP PC-Tool Software oder an
der Fernbedienung selbst konguriert werden.
13 Optical Input
Optischer Eingang im SPDIF-Format für den An-
schluss an Signalquellen mit digitalem Ausgang.
Die „Sampling Rate“ dieses Eingangs muss zwi-
schen 12 - 96 kHz liegen. Das Eingangssignal wird
automatisch an die interne Abtastrate angepasst.
Um diesen Eingang zu aktivieren und in der Laut-
stärke regeln zu können, wird eine optional erhält-
liche Fernbedienung empfohlen.
Hinweis:
Es können ausschließlich Stereosignale
und keine MP3- oder Dolby-codierten Daten verar-
beitet werden!
Hinweis: Eine gleichzeitige Verwendung des op-
tischen Eingangs zusammen mit den Hochpegel-
Signaleingängen des System Connector 1 ist mög-
lich.
14 Gain
Mit Hilfe dieses Drehreglers kann die Eingangs-
empndlichkeit der Highlevel-Eingänge um max.
12 dB angehoben werden, sofern die Signalquelle
nicht ausreichend Pegel liefert.
Dieser Regler ist kein Lautstärkeregler, sondern
dient nur der Anpassung. Die Einstellung dieses
Reglers beeinusst nicht den optischen Eingang.
Der Regelbereich reicht von 8,3 V (Linksanschlag)
bis 2,0 V (Rechtsanschlag).
Hinweis: Werkseitig ist eine Eingangsempndlich-
keit von 8,3 V (Linksanschlag) eingestellt.
Dies ist in nahezu allen Fällen bereits die optimale
Einstellung.
15 Remote Out
Der Remote-Ausgang dient dazu weitere Verstärker
einzuschalten. Verwenden Sie in jedem Fall diesen

6
Inbetriebnahme und Funktionen
Ausgang, wenn Sie weitere Verstärker an den Line
Out der UP 7BMW anschließen, da es ansonsten
zu Störgeräuschen kommen kann. Dieser Ausgang
aktiviert sich automatisch, sobald der Bootvorgang
des DSP abgeschlossen ist. Zudem wird dieser
Ausgang bei aktiviertem „Power Save Mode“ und
bei Betriebssoftware-Updates abgeschaltet.
16 Line Out
Der Line Out ist ein Mono-Vorverstärker-Signalaus-
gang zum Anschluss von zusätzlichen Verstärkern,
der durch den „Balanced Audio Transformer“ von
der Eingangsmasse getrennt ist. Dadurch können
keine Störgeräusche aufgrund von Masseverschlei-
fungen auftreten.
Dieser Ausgang liefert eine maximale Ausgangs-
spannung von 3 Volt RMS. Wenn Sie diesen Aus-
gang verwenden, ist es zwingend erforderlich, den
Remote-Ausgang (Remote Out) zum Einschalten
des / der angeschlossenen Verstärker/s zu ver-
wenden, da ansonsten Störgeräusche auftreten
können. Der Remote-Ausgang schaltet sich auto-
matisch während des Power Save Modus sowie bei
einem Software-Update ab.
Das Audiosignal kann mit Hilfe der DSP PC-Tool
Software unabhängig von den anderen Verstärker-
kanälen konguriert werden.
Spezielle Features der UP 7BMW
Class HD Technologie
In der UP 7BMW werden die Vorteile der Class H-
Technologie mit dem Prinzip eines Class D Ver-
stärkers kombiniert. Das Resultat ist ein unü-
bertroffener Wirkungsgrad, der herkömmliche
Class D-Verstärker nochmals übertrifft. Die Vorteile
spielt das Class HD-Konzept bei kleiner und mittle-
rer Aussteuerung aus, da das Netzteil die interne
Versorgungsspannung der Leistungsstufen in Ab-
hängigkeit von der Amplitude des Eingangs signals
regelt. Damit wird die mittlere, vom Verstärker er-
zeugte Verlustleistung drastisch reduziert.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden
bezüglich der Diagnose der angeschlossenen Laut-
sprecher immer intelligenter. Speziell die neueste
Generation der BMW-Radios ist mit zusätzlichen
Überwachungsfunktionen ausgestattet, sodass bei
Anschluss eines zusätzlichen Verstärkers Fehler-
meldungen oder gar Fehlfunktionen auftreten kön-
nen. Der neue ADEP.3-Schaltkreis (Advanced Dia-
gnostics Error Protection Generation 3) verhindert
diese Probleme ohne die Lautsprecherausgänge
des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 7BMW Verstärker stellt die in-
terne Spannungsversorgung auch bei kurzfristigen
Einbrüchen bis hinab zu 6 Volt sicher. Damit ist ge-
währleistet, dass der Verstärker auch beim Motor-
start voll funktionsfähig bleibt. Wenn die Bordspan-
nung für länger als 5 Sekunden unter 10,5 Volt fällt,
geht der Verstärker in den „Protect Mode“ (Status
LED leuchtet dauerhaft rot), um eine weitere Entla-
dung der Batterie zu verhindern.
Automatic Digital Signal Detection
Die Umschaltung zwischen den analogen und dem
Digitaleingang erfolgt signalgesteuert. Sobald ein
Audiosignal am Optical Input detektiert wird, schal-
tet der Verstärker auf diesen Eingang um. In der
DSP PC-Tool Software kann diese Funktion deakti-
viert oder alternativ eine manuelle Steuerung über
eine optional erhältliche Fernbedienung gewählt
werden.
Power Save Modus
Der Power Save Modus erlaubt es, die Leistungs-
aufnahme der UP 7BMW (und ggf. zusätzlich an-
geschlossener Verstärker) drastisch zu reduzieren,
wenn für länger als 60 Sek. kein Eingangssignal an-
liegt. Sobald der „Power Save Mode“ aktiv ist, wer-
den die internen Verstärkerstufen der UP 7BMW
sowie der Remote-Ausgang abgeschaltet und
damit die Stromaufnahme deutlich reduziert. Der
Verstärker geht innerhalb von 2 Sek. wieder in den
normalen Betriebszustand über, sobald ein Musik-
signal an seinem Eingang anliegt. Über die DSP
PC-Tool Software kann die Abschaltverzögerung
variiert bzw. komplett deaktiviert werden.

7
Einbau und Installation
Abb. 1: Pinbelegung System Connector 1 und 2
System Connector 1
1. Highlevel-Lautsprechereingang hinten links (-)
2. Highlevel-Lautsprechereingang vorne links (-)
3. Highlevel-Lautsprechereingang vorne rechts (-)
4. Highlevel-Lautsprechereingang hinten rechts (-)
5. Lautsprecherausgang hinten rechts (-)
6. Lautsprecherausgang hinten links (-)
7. Lautsprecherausgang vorne rechts (-)
8. Lautsprecherausgang vorne links (-)
9. Masse
10. Masse
11. Highlevel-Lautsprechereingang hinten links (+)
12. Highlevel-Lautsprechereingang vorne links (+)
13. Highlevel-Lautsprechereingang vorne rechts (+)
14. Highlevel-Lautsprechereingang hinten rechts (+)
15. Lautsprecherausgang hinten rechts (+)
16. Lautsprecherausgang hinten links (+)
17. Lautsprecherausgang vorne rechts (+)
18. Lautsprecherausgang vorne links (+)
19. +12 Volt
20. +12 Volt
10921 22 23 24
25 26 27 28
1234
11 12 13 14
5678
15 16 17 18 19 20
System Connector 2
21. Nicht belegt
22. Subwooferausgang rechts (-)
23. Subwooferausgang links (-)
24. Lautsprecherausgang Center (-)
25. Remote In
26. Subwooferausgang rechts (+)
27. Subwooferausgang links (+)
28. Lautsprecherausgang Center (+)
Abb. 2: Belegung Power Input Stecker
Steckeroberseite
A+12 V - Zum Anschluss des +12 V Versorgungskabels.
BGND - Zum Anschluss des Massekabels.
CREM - Remote-Eingang zum Anschluss an den
Remote-Ausgangs der Signalquelle.
A
B
C
Achtung: Der Power Input darf niemals gleichzeitig mit der Spannungsversorgung am System Connec-
tor 1 / Plug & Play Kabelbaum verwendet werden. Sofern die Spannungsversorgung am Power Input
genutzt wird, müssen die schwarzen Leitungen (Pin 9 & 10) und die gelben Leitungen (Pin 19 & 20) des
Plug & Play Kabelbaums durchtrennt und beidseitig isoliert werden.

8
Der MATCH UP 7BMW Verstärker wird wie nach-
folgend beschrieben montiert und angeschlos-
sen.
Achtung: Für die Durchführung der nachfolgenden
Schritte werden Spezialwerkzeuge und Fachwis-
sen benötigt. Um Anschlussfehler und Beschädi-
gungen zu vermeiden, fragen Sie im Zweifelsfall
Ihren Fachhändler und beachten Sie zwingend die
allgemeinen Anschluss- und Einbauhinweise (siehe
Seite 2).
1. Ausbau des Original-Verstärkers
1. Entfernen Sie vorsichtig die Verkleidung,
hinter der sich der Original-Verstärker ben-
det. In den meisten Fällen ist dies die linke
Seitenverkleidung im Kofferraum.
Hinweis: Die Verkleidungen können an be-
stimmten Stellen mit verdeckten Schrauben
am Karosserieblech befestigt sein. Verge-
wissern Sie sich, dass Sie alle Schrauben
gelöst haben, bevor Sie die Verkleidung
abnehmen. Zusätzlich ist die Verkleidung
meist mit Halteclips befestigt. Achten Sie
beim Lösen der Verkleidung darauf, dass Sie
diese vorsichtig entfernen und dabei nicht
zerstören. Die Umgebungstemperatur beim
Entfernen der Clips sollte mindestens 10° C
betragen.
2. Ziehen Sie alle Steckverbindungen vom
Original-Verstärker ab.
3. Lösen Sie die Verschraubung zwischen dem
Montageblech des Verstärkers und der Ori-
ginal-Aufnahme der Fahrzeugkarosserie (Je
nach Modell kann es notwendig sein zuvor
auch die Original-Aufnahme zu demontie-
ren). Anschließend ziehen Sie den Original-
Verstärker je nach Modell zur Seite oder
nach oben hin ab.
2. Montage des UP 7BMW Verstärkers
1. Befestigen Sie das mitgelieferte Monta-
geblech mit den im Lieferumfang bend-
lichen Senkkofpschrauben auf der Untersei-
te des Verstärkers.
2. Verbinden Sie die Stecker des MATCH An-
schlusskabels mit dem Verstärker (System
Connector 1 und 2).
3. Schieben Sie den Verstärker samt Monta-
geblech auf die Original-Befestigungsplatte
im Fahrzeug.
4. Verschrauben Sie anschließend das Monta-
geblech wieder mit der Original-Aufnahme
im Fahrzeug.
5. Zuletzt verbinden Sie die Kupplung des
UP 7BMW Anschlusskabels (1) mit dem Ste-
cker des Fahrzeugkabelbaums (2).
1
2
Einbau und Installation

9
3. EinstellungderEingangsempndlichkeit
Mit Hilfe des Gain Drehreglers (Seite 5,
Punkt 14) kann die Eingangsempndlichkeit an
die Ausgangsspannung des angeschlossenen
Steuergerätes angepasst werden. Die Einstel-
lung dieses Reglers beeinusst nicht den op-
tischen Eingang! Dieser Regler ist kein Laut-
stärkeregler, sondern dient nur der Anpassung.
Die Eingangsempndlichkeit der Highlevel-Ein-
gänge der UP 7BMW ist ab Werk auf Linksan-
schlag justiert. Dies ist in nahezu allen Fällen
bereits die optimale Einstellung. Sollte dennoch
bei voll aufgedrehtem Lautstärkeregler am Ra-
dio der Maximalpegel zu gering sein, kann mit
Hilfe des Gain Reglers die Eingangsempnd-
lichkeit um bis zu 12 dB angehoben werden.
4. Anschluss einer digitalen Signalquelle
Sofern Sie über eine Signalquelle mit op-
tischem Digitalausgang verfügen, kann diese
an den Verstärker angeschlossen werden. Die
UP 7BMW ist werkseitig so konguriert, dass
automatisch auf den Digitaleingang umge-
schaltet wird, wenn dort ein Audiosignal anliegt.
Diese Funktion kann über die DSP PC-Tool
Software deaktiviert bzw. auf einen manuellen
Modus (in Verbindung mit einer optional erhält-
lichen Fernbedienung) geändert werden. Die
Einschaltautomatik des Verstärkers funktioniert
bei Verwendung des Digitaleingangs nicht, so
dass der Remote-Eingang (REM) zwingend be-
legt werden muss. Eine gleichzeitige Nutzung
des Digitaleingangs sowie der Hochpegel-
Signaleingänge ist möglich.
Wichtig: Das digitale Audiosignal einer Quelle
ist üblicherweise nicht lautstärkegeregelt. Das
bedeutet, dass an sämtlichen Ausgängen der
UP 7BMW der volle Pegel anliegt. Dies kann im
Extremfall die angeschlossenen Lautsprecher
zerstören. Wir raten deshalb dringend dazu,
eine optionale Fernbedienung zur Einstellung
der Lautstärke der digitalen Signaleingänge zu
verwenden!
Hinweis: Die UP 7BMW kann nur unkompri-
mierte, digitale Stereo PCM-Signale mit einer
Abtastrate zwischen 12 kHz und 96 kHz ver-
arbeiten. Es können keine
MP3- oder Dolby-
codierten Daten verarbeitet werden, sondern
ausschließlich Stereosignale.
5. Anschluss der Stromversorgung (optional)
Hinweis: Standardmäßig wird die UP 7BMW
über den beiliegenden Kabelbaum direkt vom
Original-Kabelbaum des Fahrzeugs mit Strom
versorgt.
Eine direkte Stromversorgung über die Fahr-
zeugbatterie kann notwendig sein, wenn die
UP 7BMW außerhalb der Standardanwen-
dung genutzt wird oder leistungsstärkere Laut-
sprecher / Subwoofer an die UP 7BMW ange-
schlossen werden sollen.
In diesem Fall müssen zwingend die schwar-
zen Leitungen (Pin 9 & 10) und die gelben
Leitungen (Pin 19 & 20) des Plug & Play Ka-
belbaums durchtrennt und beidseitig isoliert
werden.
Vor dem Anschluss des +12 V Versorgungs-
kabels an das Bordnetz muss die Autobatte-
rie abgeklemmt werden.
Das +12 V Stromkabel ist am Pluspol der Bat-
terie anzuschließen. Die Plusleitung sollte in
einem Abstand von max. 30 cm von der Batte-
rie mit einer Hauptsicherung (50 A) abgesichert
werden. Verwenden Sie einen Querschnitt von
6 mm².
Das Massekabel (gleicher Querschnitt wie das
+12 V Kabel) muss an einem blanken, von
Lackresten befreiten Massepunkt des Kfz-
Chassis oder direkt an dem Minuspol der Auto-
batterie angeschlossen werden.
6. Anschluss des Remote-Eingangs (optional)
Hinweis: Sofern die UP 7BMW den Verstärker
des BMW HiFi-Soundsystems (676) ersetzt
muss der Remote-Eingang nicht belegt werden.
Für den Fall, dass der Verstärker für universelle
Anwendungen verwendet wird, muss der Re-
mote-Eingang mit dem Remote-Ausgang des
Radios verbunden sein, sofern die am System
Connector 1 und 2 angeschlossene Signalquel-
le die automatische Einschaltung (Auto Remo-
te) nicht aktiviert oder ausschließlich der Digi-
taleingang des Verstärkers als Signaleingang
genutzt wird. Es wird dringend davon abgera-
ten, den Remote-Eingang des Verstärkers über
das Zündungsplus des Fahrzeugs zu steuern,
um Störgeräusche beim Ein- und Ausschalten
zu vermeiden. Bei Verwendung des System
Connector 1 muss der Remote-Eingang nicht

10
belegt werden, sofern das angeschlossene Ra-
dio über BTL-Ausgangsstufen verfügt.
7. KongurationdesRemote-Eingangs
Die Einschaltung der MATCH UP 7BMW er-
folgt automatisch bei Ansteuerung über die
Hochpegel-Lautsprechereingänge des System
Connectors 1 oder sobald ein Remote-Signal
am Remote-Eingang (REM) oder am Remote
In des System Connectors 2 anliegt. Mit Hilfe
des Auto Remote Schalters (Seite 4, Punkt 1)
kann die automatische Einschaltung deaktiviert
werden. Dies sollte vorgenommen werden,
wenn die UP 7BMW den Verstärker des BMW
HiFi-Soundsystems (676) ersetzt oder es bei-
spielsweise zu Störgeräuschen beim Ein- und
Ausschalten des Verstärkers kommt.
Hinweis: Wird die automatische Einschaltung
des Verstärkers deaktiviert, muss der Remote-
Eingang belegt werden. Eine automatische
Einschaltung über den Hochpegel-Lautspre-
chereingang des System Connectors 1 ist dann
nicht mehr möglich. Um die automatische Ein-
schaltung zu deaktivieren, stellen Sie den Auto
Remote Schalter auf die Schalterstellung „Off“
(werkseitig).
8. KongurationdesinternenDSPs
Es wird dringend empfohlen vor der ersten
Inbetriebnahme die grundlegenden Einstel-
lungen im Verstärker mit Hilfe der DSP PC-
Tool Software vorzunehmen.
Eine Missachtung kann zur Zerstörung der an-
geschlossenen Lautsprecher / Verstärker füh-
ren. Speziell bei Verwendung der UP 7BMW
in vollaktiven Systemen besteht sonst Zerstö-
rungsgefahr für die Hochtöner. Informationen
zum Anschluss des Verstärkers an einen PC
und zur Installation von fahrzeugspezischen
Sound Setups nden Sie auf Seite 11.
9. Anschluss des Remote-Ausgangs
Dieser Ausgang (Remote Out) dient dazu, ei-
nen am Line Out angeschlossenen Zusatzver-
stärker mit einem Remote-Signal zu versorgen.
Bitte verwenden Sie ausschließlich dieses
Signal zur Einschaltung externer Verstärker, um
Ein- und Ausschaltgeräusche zu vermeiden.
10. Montage der Fahrzeugverkleidung
Wenn Sie die UP 7BMW ordnungsgemäß mon-
tiert und alle Einstellungen am Verstärker vor-
genommen haben, können sie die Verkleidung
wieder anbringen.
Warnhinweis:
Der UP 7BMW Verstärker hat eine höhere Lei-
stung als das Original-Autoradio bzw. der
Original-Verstärker. Die gängigen Original-
Lautsprecher werden, in Kombination mit den
richtigen DSP-Einstellungen, die Mehrleistung
des Verstärkers verkraften. Sollten jedoch eige-
ne DSP-Einstellungen vorgenommen werden,
kann es unter Umständen passieren, dass die
Original-Lautsprecher überlastet oder beschä-
digt werden. Wir empfehlen daher, gerade bei
hohen Lautstärken, immer darauf zu achten,
dass es zu keinem Zeitpunkt zu hörbaren Ver-
zerrungen in den Lautsprechern kommt, um Be-
schädigungen zu vermeiden.
Wichtig: Audiotec Fischer übernimmt keinerlei
Gewährleistung für eventuelle Schäden an den
werkseitig verbauten Lautsprechern, die durch
die Kombination mit der UP 7BMW entstanden
sind.
Einbau und Installation

11
Mit Hilfe der DSP PC-Tool Software kann ein fahr-
zeugspezisches Sound Setup auf den Verstärker
aufgespielt und nach eigenen Bedürfnissen ange-
passt oder ein individuelles Sound Setup erstellt
werden. Dazu stellt die Software alle Funktionen
übersichtlich und bedienerfreundlich zur Verfügung.
Bevor Sie den Verstärker das erste Mal an einen
Computer anschließen, gehen Sie auf unsere
Homepage und laden die aktuellste Software Ver-
sion des DSP PC-Tools herunter. Es ist ratsam re-
gelmäßig nach Updates der Software zu schauen,
damit das Gerät immer auf dem aktuellsten Stand
ist.
DieSoftwaresowiediedazugehörigeBedienungsan-
leitung nden Sie auf www.audiotec-scher.com.
Es wird dringend empfohlen die Bedienungsanlei-
tung der Software (Sound Tuning Magazin) vor der
ersten Benutzung durchzulesen, um Komplikati-
onen und Fehler zu vermeiden.
Wichtig: Stellen Sie sicher, dass der MATCH
UP 7BMW Verstärker bei der ersten Installation der
Software noch nicht am PC angeschlossen ist. Ver-
binden Sie diesen erst, wenn die Software samt der
USB-Treiber vollständig installiert ist.
Im folgenden Abschnitt lesen Sie die wichtigsten
Schritte zum Anschluss und der ersten Inbetrieb-
nahme:
1. Laden Sie die DSP PC-Tool Software unter
www.audiotec-scher.com herunter und in-
stallieren diese auf ihrem Computer.
2. Schließen Sie danach den Verstärker mit dem
beiliegenden USB-Kabel an den Computer
an. Wenn Sie längere Distanzen zu überbrü-
cken haben, verwenden Sie bitte eine aktive
USB-Verlängerung mit integriertem Repeater
und kein passives USB-Kabel.
3. Schalten Sie erst den Verstärker ein und star-
ten Sie anschließend die Software. Sofern die
Betriebssoftware des Verstärkers nicht mehr
aktuell ist, wird diese automatisch aktualisiert.
4. Nun können Sie mithilfe der DSP PC-Tool Soft-
ware ein Kfz-spezisches Sound Setup auf den
Verstärker laden oder diesen frei kongurieren.
Hinweis: Wir raten Ihnen dringend dazu ein
von uns erstelltes Sound Setup als Grundein-
stellung zu verwenden, um Schäden am Ver-
stärker, den Lautsprechern oder anderen ange-
schlossenen Geräten zu vermeiden. Nützliche
Hinweise zur korrekten Einstellung entnehmen
Sie z.B. unserem „Sound Tuning Magazin“,
welches auf unserer Website zum Download
bereit steht.
Achtung: Es wird dringend empfohlen, vor der er-
sten Inbetriebnahme die Lautstärke am Radio auf
Minimum zu drehen und am Line Out des Verstär-
kers noch nichts anzuschließen, bis die grundle-
genden Einstellungen im Verstärker vorgenommen
wurden. Speziell bei Verwendung der UP 7BMW in
vollaktiven Systemen besteht sonst Zerstörungsge-
fahr für die Lautsprecher.
Installation von fahrzeugspezischen Sound
Setups
Um ein fahrzeugspezisches Sound Setup auf dem
DSP des UP 7BMW Verstärkers zu installieren, ge-
hen Sie wie folgt vor:
1.
Laden Sie sich auf der Seite
www.audiotec-scher.com ein fahrzeugspe-
zisches Sound Setup herunter. Die Datenbank
nden Sie unter dem Menüpunkt MATCH →
Sound Setups.
2. Anschließend wählen Sie das Gerät, den Fahr-
zeughersteller und das Fahrzeugmodell aus
und können dann aus einer Liste das Sound
Setup des gewünschten Modells herunterla-
den.
3. Verbinden Sie nun die UP 7BMW, wie zuvor be-
schrieben, mit Ihrem PC und starten die DSP
PC-Tool Software.
4. Laden Sie die zuvor heruntergeladene Sound
Setup-Datei in die DSP PC-Tool Software.
5. Optional können Sie nun das Sound Setup mit
der Software noch an Ihre Bedürfnisse anpas-
sen.
6. Wenn Sie alle Einstellungen vorgenommen ha-
ben, speichern Sie das Sound Setup auf dem
DSP des UP 7BMW ab.
Anschluss an den Computer / Installation von Sound Setups

12
Einbau einer MATCH Extension Card
Der MATCH UP 7BMW Verstärker kann durch die
Montage einer MATCH Extension Card (MEC) um
weitere Schnittstellen wie beispielsweise einem
Bluetooth®Audio Streaming Modul, einer High Re-
solution Audio USB Soundkarte etc. erweitert wer-
den.
Zur Montage einer MEC muss das Seitenblech der
UP 7BMW demontiert und gegen das der MEC bei-
liegende Seitenblech ausgetauscht werden.
Achtung: Installieren Sie ausschließlich für den
UP 7BMW Verstärker vorgesehene MEC Modu-
le an der dafür vorgesehenen Position. Die Be-
nutzungeinesnichtfürdasGerätspezizierten
MEC Moduls oder eine Installation an einer nicht
dafür vorgesehenen Position im Gerät kann zu
Schäden am MEC Modul, dem Verstärker, des
Radios oder anderen angeschlossenen Geräten
führen.
Im folgenden Abschnitt nun die wichtigsten Schritte
zum Einbau und der ersten Inbetriebnahme eines
MEC Moduls:
1. Ziehen Sie zunächst alle Steckverbindungen
vom Gerät ab.
2. Lösen Sie die zwei Schrauben des Seiten-
blechs der Geräteseite mit dem USB Eingang
mit einem Kreuzschlitzschraubendreher und
entfernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite he-
raus.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
MEC Moduls.

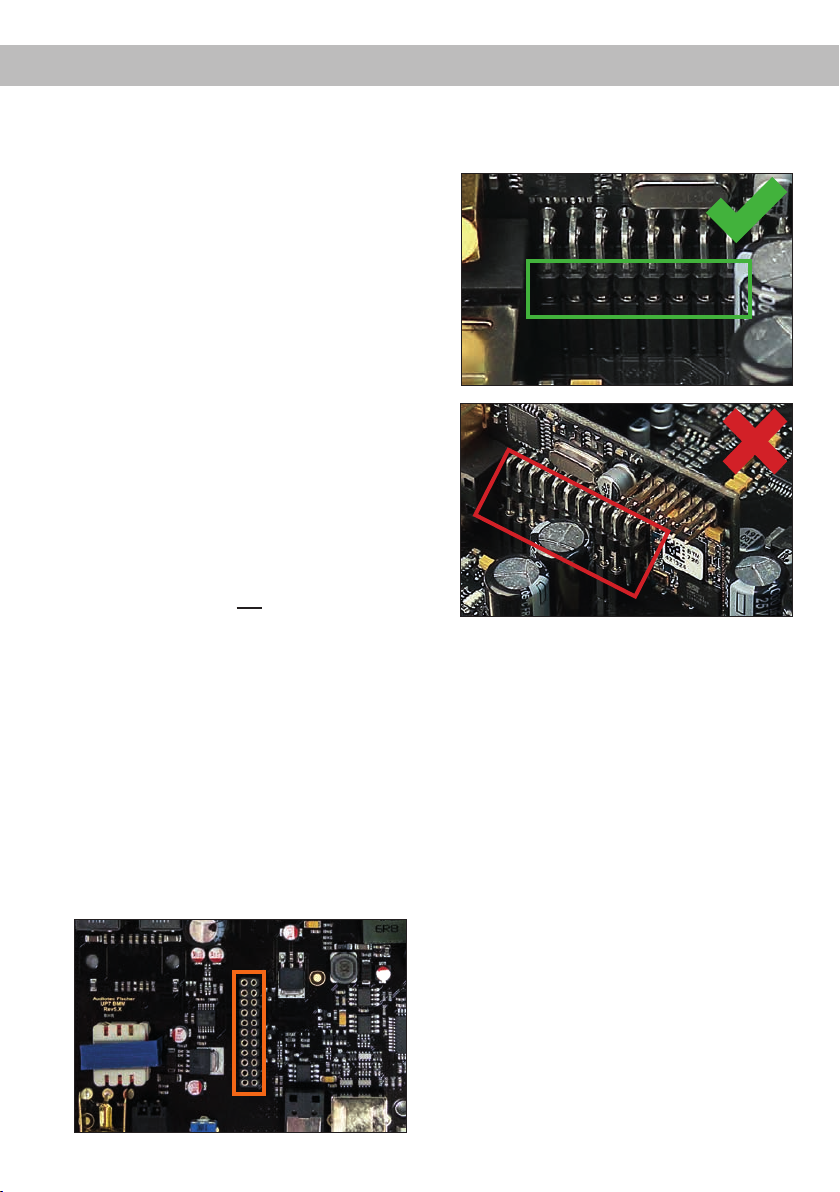

5. Stecken Sie das MEC Modul in den im Gerät
vorgesehenen Sockel (siehe Markierung im
nachfolgenden Bild).
6. Achten Sie auf den richtigen Sitz des MEC Mo-
duls und darauf, dass alle Kontaktstifte vollstän-
dig im Sockel stecken.
7. Schieben Sie das Bodenblech wieder seitlich
in das Gehäuse des Verstärkers. Anschließend
befestigen Sie das neue, dem MEC Modul
beiliegende Seitenblech mit den Kreuzschlitz-
schrauben.
8. Verschrauben Sie das MEC Modul mit dem
Seitenblech. Genaue Informationen zur Befes-
tigung entnehmen Sie bitte der Bedienungsan-
leitung des jeweiligen Moduls.
9. Schließen Sie alle Steckverbindungen wieder
an das Gerät an.
10. Schalten Sie den Verstärker ein. Das installierte
MEC Modul wird nun automatisch vom Gerät
erkannt und die Status LED des MEC Moduls
leuchtet grün.
11. Das Modul kann nun in der DSP PC-Tool Soft-
ware konguriert werden.

13
Technische Daten
Ausgangsleistung RMS / Max.
- @ 4 Ohm.......................................................................5 x 65 / 130 Watt (Front / Rear / Center Kanäle)
- Subwooferausgang an 2 Ohm……………………………2 x 160 / 320 Watt
Verstärkertechnologie......................................................Class HD
Eingänge .........................................................................4 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x MEC
1 x Remote In
Eingangsempndlichkeit..................................................Hochpegel 2,0 - 8,3 Volt
Eingangsimpedanz Highlevel ..........................................13 Ohm
Ausgänge ........................................................................7 x Lautsprecherausgang
1 x Cinch
2 x Remote Out
Ausgangsspannung Cinch...............................................3 Volt RMS
Frequenzbereich..............................................................20 Hz - 22.000 Hz
DSP Auösung ................................................................64 Bit
DSP Rechenleistung .......................................................295 MHz (1,2 Mrd. MAC Operationen/Sekunde)
Abtastrate ........................................................................48 kHz
DSP Typ ..........................................................................Audio Signalprozessor
Signalwandler..................................................................A/D: BurrBrown
D/A: BurrBrown
Signal- / Rauschabstand Digitaleingang..........................105 dB (A-bewertet)
Signal- / Rauschabstand Analogeingang.........................103 dB (A-bewertet)
Klirrfaktor (THD) ..............................................................< 0,03 %
Dämpfungsfaktor .............................................................> 100
Betriebsspannung............................................................10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt)
Stromaufnahme...............................................................450 mA
Max. Remote-Ausgangsstrom.........................................500 mA
Sicherung ........................................................................2 x 25 A LP-Mini-Stecksicherung
Zusätzliche Features .......................................................Class HD-Technologie mit dynamisch geregeltem
Netzteil, ADEP.3-Schaltkreis, Start-Stop-Fähig-
keit, Control Input, USB, MEC Slot, Auto Remote-
Schalter, galvanisch getrennter Line Out
Abmessungen (H x B x T) ...............................................46 x 130 x 153 mm
Kompatibilität...................................................................Alle BMW-Modellreihen mit BMW HiFi-Soundsy-
stem (Option 676)

14
Die Garantieleistung entspricht der gesetzlichen
Regelung. Von der Garantieleistung ausgeschlos-
sen sind Defekte und Schäden, die durch Überla-
stung oder unsachgemäße Behandlung entstanden
sind. Eine Rücksendung kann nur nach vorheriger
Absprache in der Originalverpackung, einer de-
taillierten Fehlerbeschreibung und einem gültigen
Kaufbeleg erfolgen.
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, her-
vorgerufen durch Bedienungsfehler des Gerätes,
können wir keine Haftung übernehmen. Dieses
Produkt ist mit einer CE-Kennzeichnung versehen.
Damit ist das Gerät für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertiziert.
Garantiehinweis
Rechtlicher Hinweis
• MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der Baye-
rische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen
verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber.
• Die Bluetooth®Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc.
und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz.
Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
• Die Kompatibilität entspricht dem Informationsstand von Februar 2018.
• Technische Änderungen und Irrtum vorbehalten.

15
Dear Customer,
Congratulations on your purchase of this innovative
and high-quality MATCH product.
Thanks to more than 30 years of experience in
research and development of audio products this
amplier sets new standards in the evolving plug
& play market.
We wish you many hours of enjoyment with your
new MATCH UP 7BMW.
Yours,
AUDIOTEC FISCHER
General installation instructions for MATCH
components
To prevent damage to the unit and possible injury,
read this manual carefully and follow all installation
instructions. This product has been checked for
proper function prior to shipping and is guaranteed
against manufacturing defects.
Before starting your installation, disconnect the
battery’s negative terminal to prevent damage
totheunit,reand/orriskofinjury.
Install your UP 7BMW amplier only at the original
mounting place of the original amplier by using the
included mounting plate.
For a proper performance and to ensure full war-
ranty coverage, we strongly recommend to get this
product installed by an authorized MATCH dealer.
General instruction for connecting the UP 7BMW
amplier
The UP 7BMW amplier may only be installed in
motor vehicles which have a 12 Volts negative ter-
minal connected to the chassis ground. Any other
system could cause damage to the amplier and
the electrical system of the vehicle.
The positive cable from the battery for the entire
sound system should be provided with a main fuse
at a distance of max. 30 cm from the battery. The
value of the fuse is calculated from the maximum
total current draw of the car audio system.
Use only the included MATCH cable for con-
nection of the UP 7BMW. The use of other
cables can result in damage of the ampli-
er, theheadunit /car radioorthe connected
loudspeakers! The fuses of the amplier may
only be replaced by identically rated fuses
(2x25A)toavoiddamageoftheamplier.
Prior to installation, plan the wire routing to avoid
any possible damage to the wire harness. All
cabling should be protected against possible
crushing or pinching hazards. Also avoid routing
cables close to potential noise sources such as
electric motors, high power accessories and other
vehicle harnesses.
Congratulations!
General instructions

16
Connectors and control units
1Auto Remote
This switch allows to activate / deactivate the
automatic turn-on feature of the amplier.
2System Connector 2
Connector for the UP 7BMW cable harness.
Only use the original included connection
cable to connect the amplier to the factory
cable harness.
3Clipping LED
This LED lights up red if one of the analog
inputs is overdriven.
4System Connector 1
Connector for the UP 7BMW cable harness.
Only use the original included connection
cable to connect the amplier to the factory
cable harness.
5Fuse LED
This LED will light up if the fuses inside the
amplier are blown.
6+12 V
Optional connector for the +12 V power ca-
ble to the positive terminal of the battery.
7GND
Optional connector for the ground cable
(negative terminal of the battery or metal
body of the vehicle).
8REM
Optional connector for the remote cable.
1 2 3 4 5 6 7 8
9USB Input
Connects the UP 7BMW to your PC.
10 Control pushbutton
Use this button to either switch between the
setups or initiate a reset of the device.
11 Status LED
This LED indicates the operating mode of
the amplier and the setup that has been
chosen.
12 Control Input
Multifunction interface for e.g. an optional
remote control or other MATCH UP 7BMW
accessory.
13 Optical Input
Optical input for digital stereo signals (SPDIF
format).
14 Gain
Control for adjusting the input sensitivity.
15 Remote Out
The remote output has to be used to turn on /
off external ampliers that are connected to
the Line Out.
16 Line Out
Mono line output for connecting external am-
pliers. Make sure that the remote output is
used to turn on these devices.
10 119 16
15
1312 14

17
Initial start-up and functions
1Auto Remote
The UP 7BMW will be turned on automatically if
the highlevel inputs of the System Connector 1 are
used or if a signal is applied to the remote input
(REM) terminal or to the remote input of the System
Connector 2.
The Auto Remote switch allows to activate / deac-
tivate the automatic turn-on feature of the highlev-
el inputs of the System Connector 1. The feature
should be deactivated (Auto Remote = off) if the
UP 7BMW replaces the amplier of the BMW HiFi
sound system (676) or if there are e.g. disturbing
noises while switching on / off the amplier.
Note: The automatic turn-on feature is deactivated
ex works. If the automatic turn-on function is deacti-
vated it is mandatory to use the remote input (REM)
or to supply the Remote In of the System Connec-
tor 2 with a remote signal to power up the amplier!
The highlevel signal will be ignored in this case.
2System Connector 2
Please use this terminal only in combination with
the connection cable that is included in the delivery
of the amplier. Never ever use any other harness-
es to connect the MATCH UP 7BMW to the factory
cable harness.
Caution: The use of other harnesses than the one
that is supplied with the amplier may cause severe
harm to the amplier, your head unit / car radio and
your loudspeakers. In any case the warranty will be
void!
3Clipping LED
This LED lights up red if one of the four highlevel
inputs is overdriven. The LED has no function when
an input signal is applied to the digital input (Optical
Input) or to the MEC module.
4System Connector 1
Please use this terminal only in combination with
the connection cable that is included in the delivery
of the amplier. Never ever use any other harness-
es to connect the MATCH UP 7BMW to the factory
cable harness.
Caution: The use of other harnesses than the one
that is supplied with the amplier may cause severe
harm to the amplier, your head unit / car radio and
your loudspeakers. In any case the warranty will be
void!
5Fuse LED
If a severe malfunction inside the amplier will blow
the internal fuses the LED lights up red. The fus-
es may only be replaced by identically rated fuses
(2 x 25 A) to avoid damage of the amplier.
6+12 V
Optional connector for a +12 V power cable. The
+12 V power cable must be connected to the posi-
tive terminal of the battery. Recommended cross
section: 6 mm² / AWG 10.
Note: In the standard application the amplier is
supplied with power via the included plug & play
cable harness. In this case the optional +12 V input
must not be connected in parallel. Further informa-
tion can be found on page 22, item 5; Connection
to power supply.
7GND
Optional connector for the ground cable. The cable
should be connected to a common ground refer-
ence point (this is located where the negative termi-
nal of the battery is grounded to the metal body of
the vehicle) or to a prepared metal location on the
vehicle chassis i.e. an area which has been cleaned
of all paint residues. Recommended cross section:
6 mm² / AWG 10.
Note: In the standard application the amplier
is connected to chassis ground via the included
plug & play cable harness. In this case the optional
GND input must not be connected in parallel. Fur-
ther information can be found on page 22, item 5;
Connection to power supply.
8REM
This input has to be used to turn on/off the amplier
in case that the UP 7BMW will be applied in uni-
versal applications and the signal source which is
connected to the System Connector 1 and 2is not
activating the “automatic turn-on” function (Auto
Remote) or if the amplier shall only be activated /
deactivated by a remote signal applied to the re-
mote input.
The remote lead should be connected to the remote
output / automatic antenna (aerial positive) output
of the head unit / car radio. This is only activated
if the head unit / car radio is switched on. Thus the
amplier is switched on and off together with the
head unit / car radio. This input does not have to be

18
Initial start-up and functions
used if the UP 7BMW replaces the amplier of the
BMW HiFi sound system (676).
9USB Input
Connect your personal computer to the UP 7BMW
using the provided USB cable. The required
PC software to congure this amplier can be
downloaded from the Audiotec Fischer website
www.audiotec-scher.com.
Please note: It is not possible to connect any USB
storage devices.
10 Control pushbutton
The Control pushbutton allows the user to switch
between the two setup memory positions. To switch
between the setups the button has to be pressed
and held for one second. Switching is indicated by a
single red ash of the Status LED. Pressing the but-
ton for ve seconds completely erases the internal
memory. This is indicated by a constant red ashing
of the Status LED.
Attention: After erasing the setups from memory
the MATCH UP 7BMW will not reproduce any audio
output.
11 Status LED
The LED indicates the operating mode of the ampli-
er and which setup has been chosen.
Green: Setup 1 is loaded.
Orange: Setup 2 is loaded.
Red: Undervoltage protection circuit is
active.
Red ashing: Internal setup storage is empty (A
new setup has to be loaded via
the DSP PC-Tool software).
12 Control Input
This multi-functional connector is designed for
MATCH accessory products like a remote control
which allows to adjust several features of the am-
plier. Depending on the type of remote control, the
functionality at rst has to be dened in the “Device
Conguration Menu” of the DSP PC-Tool software
or on the remote control itself.
13 Optical Input
Optical input in SPDIF format for connecting signal
sources with a digital audio output. The sampling
rate of this input must be between 12 and 96 kHz.
The input signal is automatically adapted to the in-
ternal sample rate. In order to activate and control
the volume of this input, we recommend to use an
optional remote control.
Note: This amplier can only handle stereo input
signals and no MP3- or Dolby-coded digital audio
stream!
Note: It is possible to use the Optical Input and the
highlevel inputs of the System Connector 1 at the
same time.
14 Gain
This control allows to increase the input sensitivity
of the highlevel inputs up to max. 12 dB. The func-
tion should only be used if the signal source has a
low output volume. This is not a volume control, it´s
only for adjusting the ampliers gain. Adjustments
with this control do not affect the optical input!
The control range of the highlevel input goes from
8.3 Volts (max. CCW position) to 2.0 Volts (max.
CW position).
Please note: The input sensitivity ex works is set to
8.3 Volts (may. CCW position). This is denitely the
best setting for most applications.
15 Remote Out
We strongly recommend to use this output for turn-
ing on/off additional ampliers that are connected
to the Line Out of the MATCH UP 7BMW. This is
essential to avoid any interfering signals. This out-
put is activated automatically as soon as the boot
process of the DSP is completed. Additionally this
output will be turned off during the “Power Save
Mode” or a software update process.
16 Line Out
The Line Out is a mono oating-ground low level
output (max. 3 Vrms) for connecting additional pow-
er ampliers. A specially designed “Balanced Audio
Transformer” avoids any ground-loops that may
cause undesired alternator noise. Please make
sure that you always turn on / off external ampli-
ers using the remote output (Remote Out) of the
UP 7BMW. Additionally this output will be turned off
when the “Power Save Mode” of the amplier is ac-
tive as well as during software updates.
The output can be congured independently of the
other amplier channels with the DSP PC-Tool soft-
ware.

19
Unique Features of the UP 7BMW
Class HD technology
The UP 7BMW combines the advantages of a
Class H technology with the principle of a class D
amplier. The result is an unsurpassed efciency
which easily outperforms any conventional Class D
amplier.
By varying the internal supply voltage depending on
the amplier’s amplitude of the input signals, idle
losses are signicantly reduced and overall efcien-
cy is close to maximum at any time.
Smart highlevel input ADEP.3
Modern, factory-installed car radios incorporate so-
phisticated possibilities of diagnosing the connect-
ed speakers. In particular the latest generation of
BMW car radios are equipped with additional mon-
itoring functions so that failure messages and loss
of specic features (e.g. fader function) quite often
appear if a common amplier will be hooked up -
but not with the UP 7BMW.
The new ADEP.3 circuit (Advanced Diagnostics
Error Protection, 3rd Generation) avoids all these
problems without loading the speaker outputs of the
OE radio during high volumes unnecessarily.
Start-Stop capability
The switched power supply of the MATCH
UP 7BMW assures a constant internal supply volt-
age even if the battery’s voltage drops to 6 Volts
during engine crank. If the supply voltage drops be-
low 10.5 Volts for more than ve seconds the am-
plier goes to “Protect mode” (Status LED lights up
red) in order to avoid any further discharge of the
car’s battery.
Automatic Digital Signal Detection
Switching from analog input to the digital input is
done automatically as soon as a signal is detec-
ted on the Optical Input. This feature can be deac-
tivated in the DSP PC-Tool software. Alternatively
you can use an optional remote control for manual
switching between analog and digital inputs.
Power Save Mode
The Power Save Mode is incorporated in the ba-
sic setup. It allows to signicantly reduce the pow-
er consumption of the UP 7BMW and potentially
connected ampliers once there’s no input signal
present for more than 60 seconds. Please note that
in many up-to-date cars with “CAN” or any other in-
ternal bus structures it may happen that the radio
remains “invisibly” turned on for up to 45 min. even
after locking and leaving the car! Once the “Power
Save Mode“ is active the remote output and there-
fore the connected ampliers will be turned off. The
MATCH UP 7BMW will reactivate the remote output
within a second if a music signal is applied. It is pos-
sible to either modify the turn-off time of 60 sec. or
completely deactivate the “Power Save Mode” via
the DSP PC-Tool software.

20
Installation
Fig. 1: Pin conguration of the System Connector 1 and 2
System Connector 1
1. Highlevel loudspeaker input rear left (-)
2. Highlevel loudspeaker input front left (-)
3. Highlevel loudspeaker input front right (-)
4. Highlevel loudspeaker input rear right (-)
5. Loudspeaker output rear right (-)
6. Loudspeaker output rear left (-)
7. Loudspeaker output front right (-)
8. Loudspeaker output front left (-)
9. Ground
10. Ground
11. Highlevel loudspeaker input rear left (+)
12. Highlevel loudspeaker input front left (+)
13. Highlevel loudspeaker input front right (+)
14. Highlevel loudspeaker input rear right (+)
15. Loudspeaker output rear right (+)
16. Loudspeaker output rear left (+)
17. Loudspeaker output front right (+)
18. Loudspeaker output front left (+)
19. +12 Volts
20. +12 Volts
System Connector 2
21. Not used
22. Subwoofer output right (-)
23. Subwoofer output left (-)
24. Loudspeaker output center (-)
25. Remote In
26. Subwoofer output right (+)
27. Subwoofer output left (+)
28. Loudspeaker output center (+)
Fig. 2: Pin assignment Power Input plug
Plug top side
A+12 V - for connecting the UP 7BMW to the positive
terminal of the car´s battery.
BGND - for connecting the ground cable.
CREM - remote input for connecting the amplier to the
remote output of the signal source.
10921 22 23 24
25 26 27 28
1234
11 12 13 14
5678
15 16 17 18 19 20
Attention: The Power Input must not be used in parallel with the power input of the System Connec-
tor 1 / plug & play cable harness. In case the Power Input is used the black wires (pin 9 & 10) and the
yellow wires (pin 19 & 20) of the included plug & play cable harness have to be cut and isolated on both
sides separately.
