Broan Nortron 21ECM10 User manual

ECM SERIES ELECTRIC FURNACE
FB0003
Broan-NuTone Canada Inc.; Mississauga, Ontario www.broan.ca 877-896-1119
INSTALLATION AND USER MANUAL
IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.
30042480A
MODELS: 21ECM10, 21ECM15, 21ECM18, 21ECM20 AND 21ECM23
M
A
D
E
I
N
C
A
N
A
D
A
F
A
B
R
I
Q
U
É
A
U
C
A
N
A
D
A
®

• Never tamper with the unit or its controls. User MUST contact a
specialized contractor when a failure occurs. DO NOT ATTEMPT
to repair.
• When using a humidifier make sure not to damage the heating
element bank.
• We recommend that your unit be inspected by a specialized
technician once a year.
• Poor maintenance of air filters OR an unbalanced static pressure
may result in a performance decrease.
• Always use genuine parts for maintenance or service call. The
use of unbranded parts will void the warranty.
• The use of this unit without an air distribution duct will void the
warranty.
• It is strictly forbidden to use jumpers to simulate heat demand.
• Risk of electrical shock. Disconnect power before installation,
servicing, maintenance or field wiring. Replace all panels before
operating. Failure to do so can result in electrical shock causing
severe injuries or death.
• When performing installation, servicing or cleaning the unit, it is
recommended to wear safety glasses and gloves.
• To assure a proper performance of your furnace, we recommend
that you use high quality name brand thermostats.
• When applicable local regulation comprises more restrictive
installation and/or certification requirements, the aforementioned
requirements prevail on those of this document and the installer
agrees to conform to these at his own expenses.
• For your safety, do not store or use gasoline or other flammable
liquids and vapors in the vicinity of this unit or any other
appliance.
• These instructions are intended to be used by qualified personnel
who have been trained in installing this type of furnace.Installation
of this furnace by an unqualified person may lead to equipment
damage and/or hazardous condition which may lead to bodily
harm.
!WARNING
• This furnace is not watertight and is not designed for outdoor
installation.This furnace shall be installed in such a manner as to
protect its electrical components from water.Outdoor installation
leads to a hazardous electrical condition and to premature
furnace failure, thus voiding the warranty.
• Do not block the combustion air openings in the furnace. Any
blockage will result in improper overheat situation and may result
in a fire hazard and/or cause bodily harm.
• The unit must have an uninterrupted or unbroken electrical
ground to minimize personal injury if an electrical fault should
occur. When performing electrical connection, the ground
conductor must be firmly attached to the ground lug in the furnace.
• Do not use this furnace as a construction heater. Use of this
furnaceasaconstructionheaterexposesthefurnacetoabnormal
conditions, contaminated combustion air and the lack of air filters.
Failuretofollowthis warning canleadtoprematurefurnace failure
and/or vent failure which could result in a fire hazard and/or
bodily harm.
• The owner and/or the user is responsible of the following:
Always maintain the immediate surrounding of the furnace free
from combustible and highly flammables materials.The furnace
ambient air should not have an excessive dust concentration
andhumidity.Neveroperatethiscentralheatingappliancewithout
an air filter.
• Before performing any service functions, unless operations
specifically require the power to be on, make sure all utilities are
turned “OFF” upstream of the appliance. Failure to comply with
this warning will cause a fire hazard and/or bodily harm.
• All questions regarding the operation, maintenance or warranty
of this unit should be addressed to the company where this
product has been sold from.
• Never burn garbage or paper in the heating system and never leave rags or paper around the unit.
• Return air grilles and warm air registers must not be obstructed.
CAUTION
IMPORTANT: All local and national code requirements governing the electrical installation heating equipment, wiring and flue connections
must be followed. Some of the codes that may be applicable are :
ANSI/NFPA 70 NATIONAL ELECTRICAL CODE
CSA C22.1 CANADIAN ELECTRICAL CODE
Only the latest issues of the above codes should be used, and are available from either:
The National Fire Protection Agency or The Canadian Standards Association
Batterymarch Park 178 Rexdale Blvd.
Quincy, MA 02269 Rexdale, Ontario M9W 1R3
- 2 -

- 3 -
TABLE OF CONTENTS
1. DIMENSIONS .............................................................................................................................................. 3
2. GENERAL REQUIREMENTS AND SPECIFICATIONS ............................................................................... 4
3. OPERATING OPTIONS ............................................................................................................................... 5
4. BREAKERS ................................................................................................................................................. 5
5. INSTALLATION NOTES ............................................................................................................................... 6
5.1 COLD AIR RETURN .......................................................................................................................................................6
5.2 ELECTRICAL WIRING - POWER SUPPLY ............................................................................................................................6
5.3 CONNECTING AND ADJUSTING THE LOW VOLTAGE THERMOSTAT ............................................................................................6
6. USE IN MOBILE HOMES ............................................................................................................................ 6
7. USING OPTIONAL EQUIPMENT................................................................................................................. 7
7.1 TWO-STAGE OR OUTDOOR THERMOSTAT ..........................................................................................................................7
7.2 AIR CONDITIONING .......................................................................................................................................................7
7.3 ELECTRONIC AIR CLEANERS AND/OR POWERED FURNACE HUMIDIFIERS .................................................................................7
7.4 INTERLOCK CONNECTION ...............................................................................................................................................7

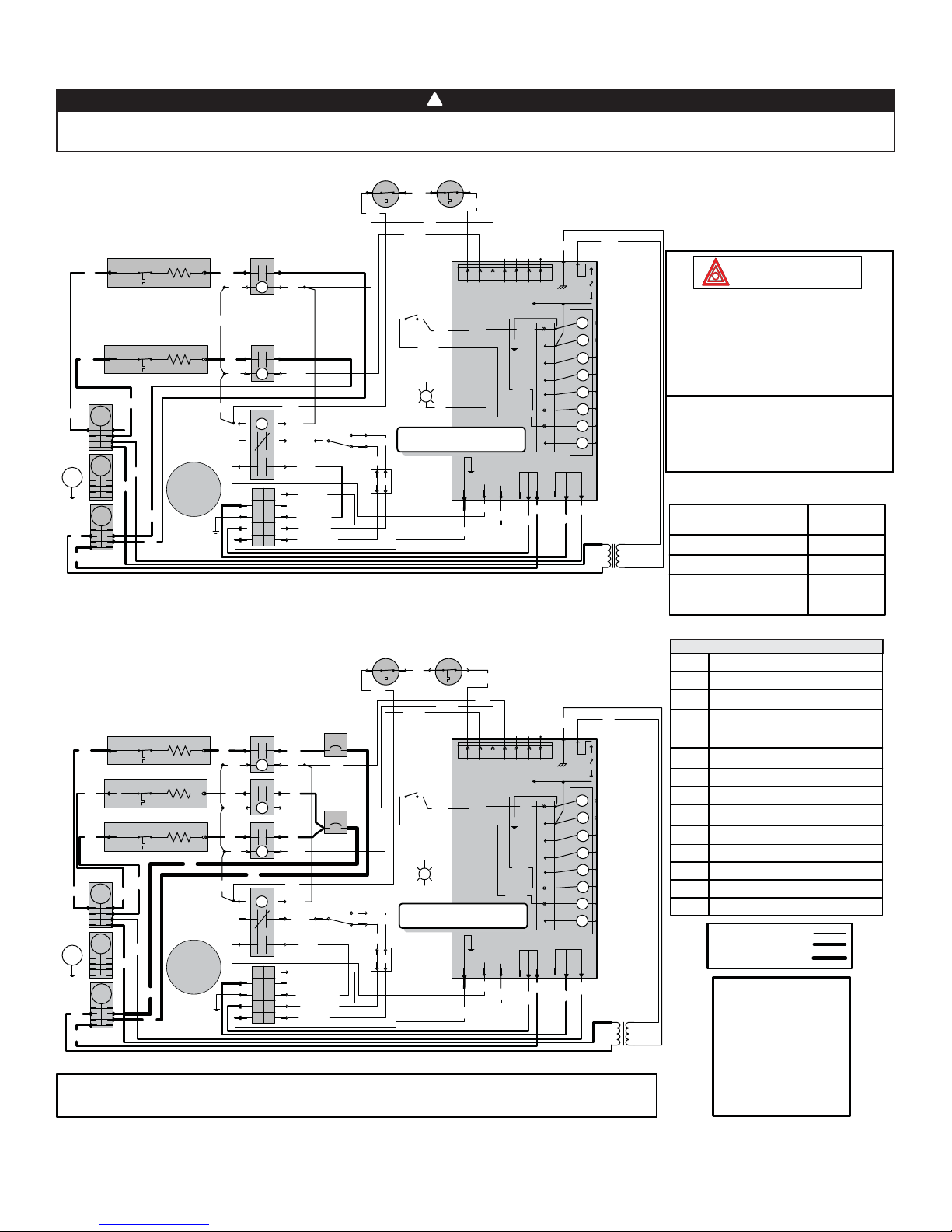

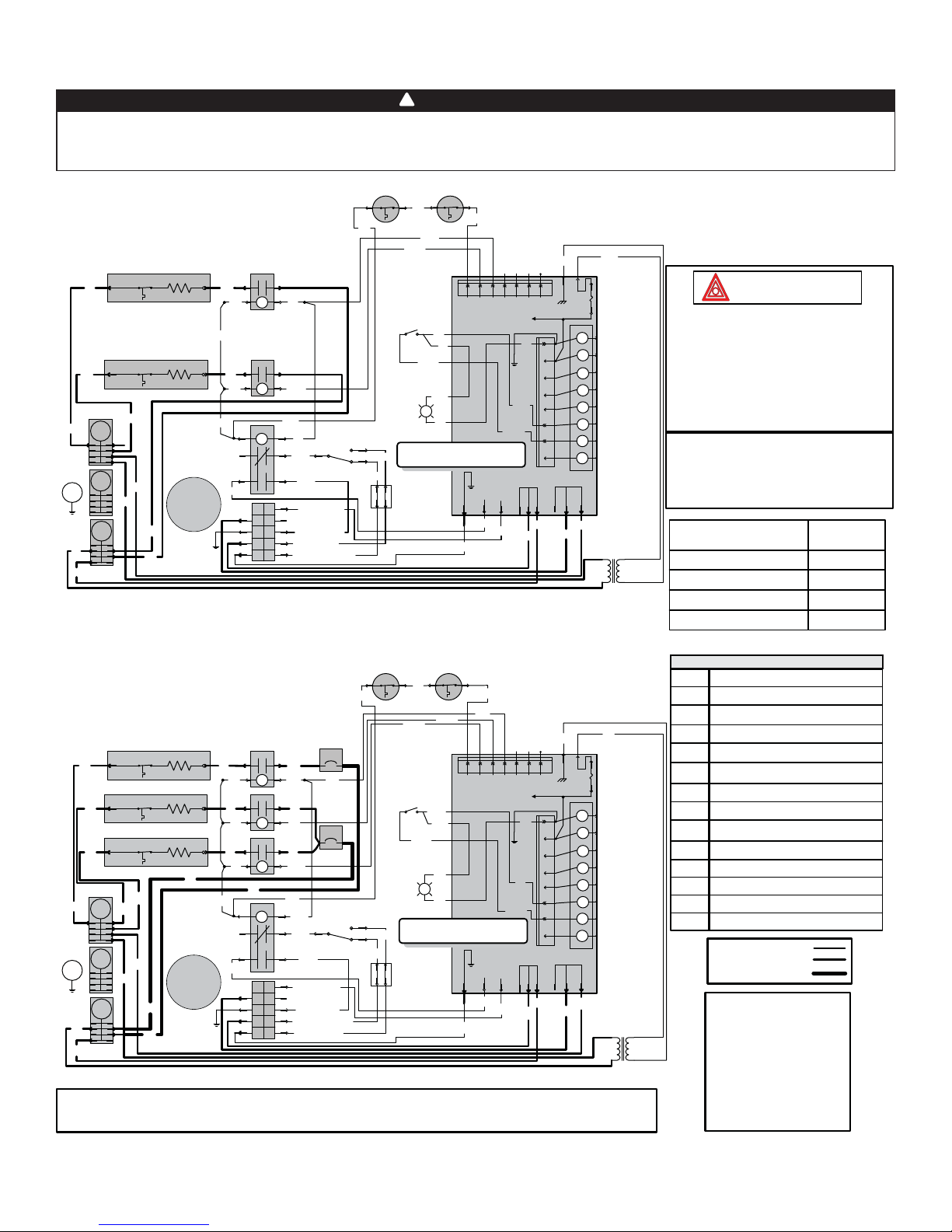

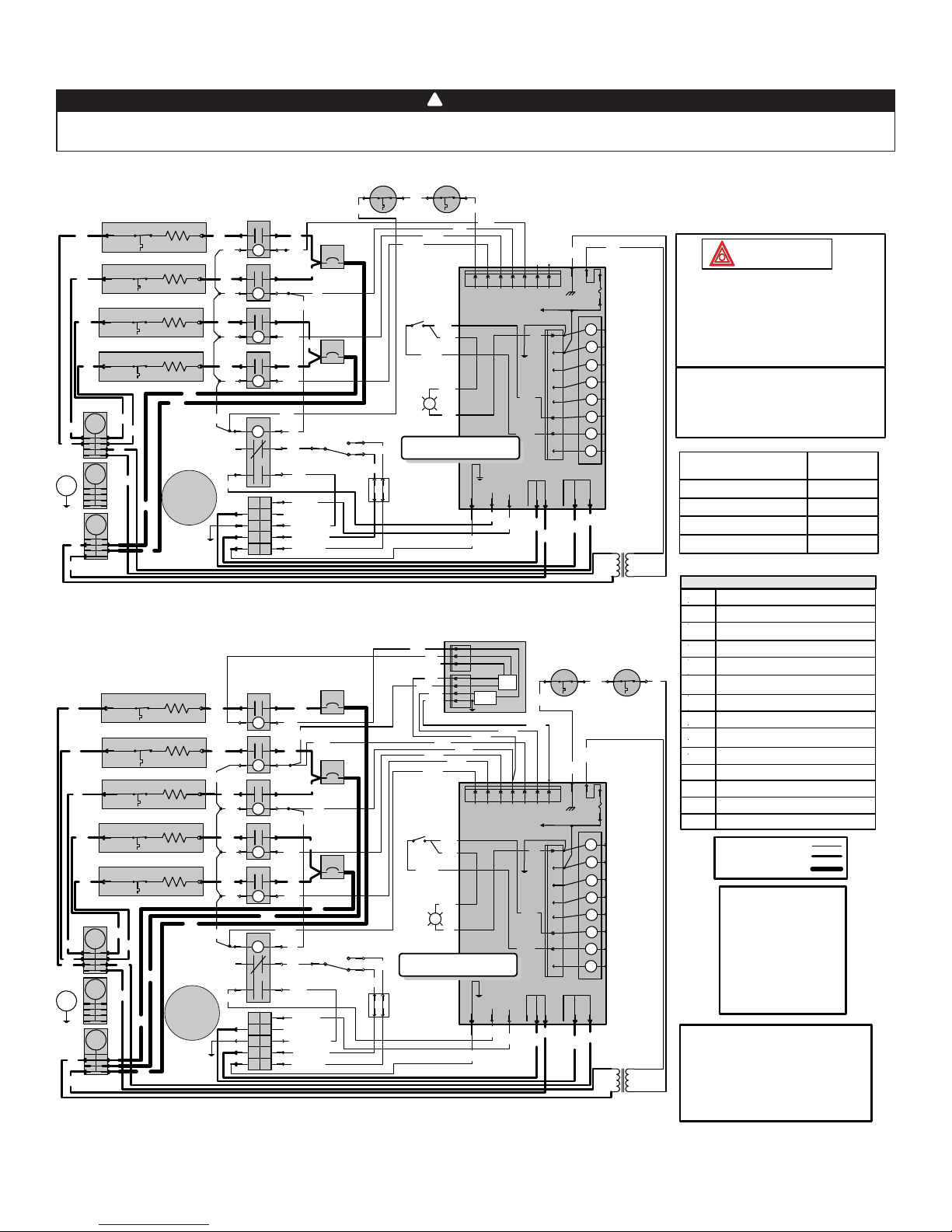

8. WIRING DIAGRAMS ................................................................................................................................. 8-9
9. SERVICE PARTS ........................................................................................................................................10
10. MAINTENANCE ..........................................................................................................................................11
11. TROUBLESHOOTING ................................................................................................................................11
12. WARRANTY ................................................................................................................................................12

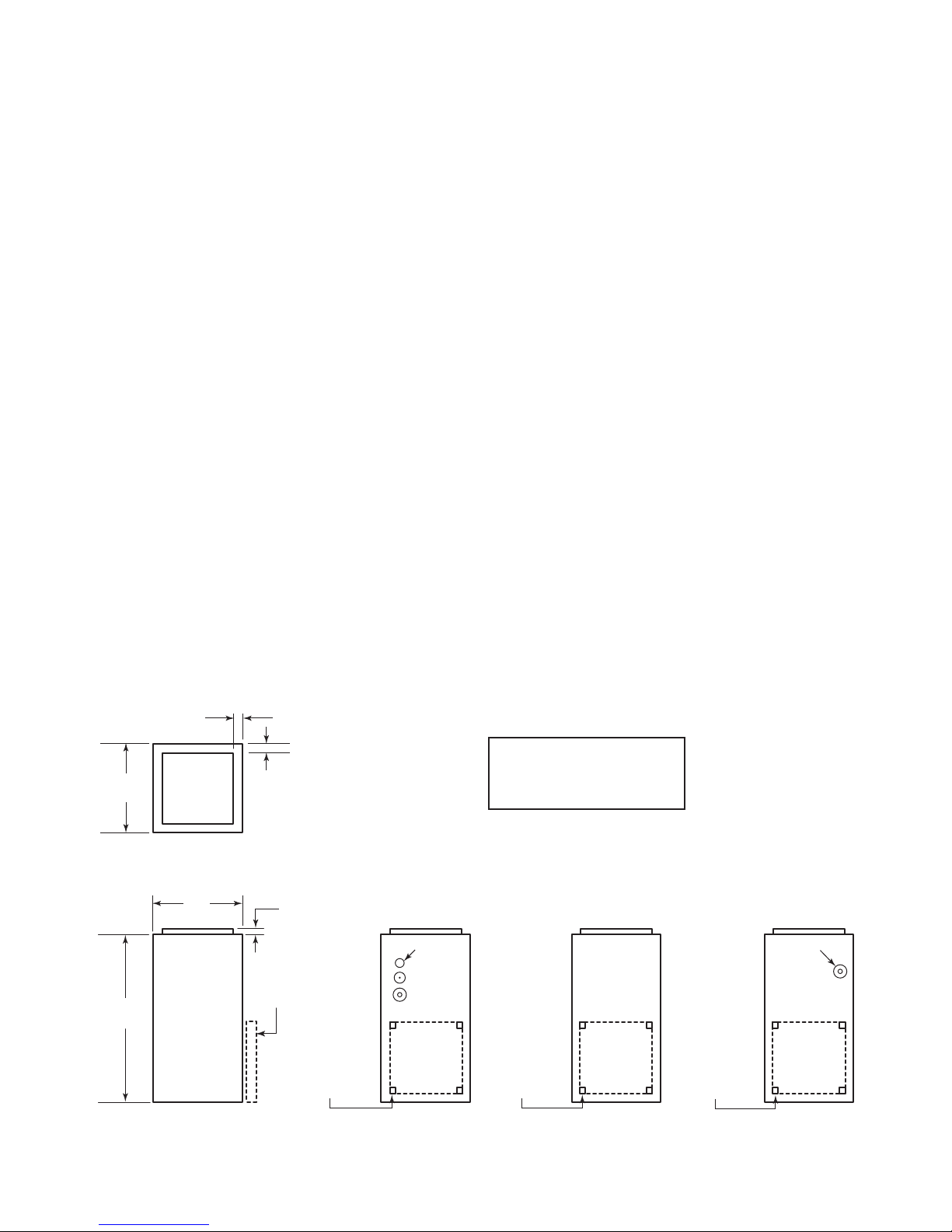

1. DIMENSIONS
FK0003A
FRONT VIEW RIGHT SIDE VIEW REAR VIEW LEFT SIDE VIEW
TOP VIEW
1½”
(38 mm)
1½”
(38 mm)
20”
(508 mm)
20”
(508 mm) 1”
(25 mm)
39”
(991 mm)
FILTER FRAME
(EITHER SIDE, REAR
OR BOTTOM)
1½” x 1½” KO
(38 mm x 38 mm)
1½” x 1½” KO
(38 mm x 38 mm)
1½” x 1½” KO
(38 mm x 38 mm)
WIRING KO’S
A
B
C
WIRING KO’S
C
A = 1” (25 mm)
B = 1/4” (6 mm) & 1¼” (32 mm)
C = 1/2” (13 mm) & 1½” (38 mm)
WIRING KO’S VALUES
DISCHARGE
17” x 17”
(432 mm x 432 mm)
18” x 18”
(457 mm x 457 mm)
RETURN
18” x 18”
(457 mm x 457 mm)
RETURN
18” x 18”
(457 mm x 457 mm)
RETURN

- 4 -
2. GENERAL REQUIREMENTS AND SPECIFICATIONS
This unit must be installed in a dry place, in a non-corrosive, well-ventilated environment, without excessive dust. The
ambient temperatue must be over 10°C and under 27°C. If the ambient temperatue is 10°C or less, the plenum must be
insulated on 10 ft linear minimum length.
CAUTION
1. LOCATION - The furnace should be centrally located to the heating area.
2. POSITIONS - It can be installed for vertical, horizontal or downflow operation. When installed horizontally, the furnace should be positioned such as the
door will not end up being on the top. The door should be on the side of the furnace, to ensure that the motor bearings are in their designed position. In
vertical downflow installations, use only “L”- or “T”-shaped plenum with no openings or registers directly below furnace.
3. INSTALLATION CLEARANCES - As shipped from the factory, each unit is approved for “zero inch” clearance. If additional clearance is required, it will be
indicated on the data label attached to the furnace.
4. TEMPERATURE RISE - Furnaces are shipped to operate at 0.20” W.C. (50 Pa) external static pressure. They are certified for operation up to
0.50” W.C. (125 Pa). Check below for temperature rise table on specification chart and, if necessary, adjust the unit to match.
5. SERVICE CLEARANCE - Units are serviced from the FRONT. Leave at least 24” (610 mm) clearance in front of the door.
240 VOLTS - SINGLE PHASE TEMPERATURE RISE @ 0.20” W. C.
MODEL NO. KW BTHU AMPS INCL. MOTOR HP BLOWER °C °F *SPEED RPM
21ECM10 10 34152 43 1/3
10” x 8”
(254 mm x 203 mm)
22 40 LOW 662
21ECM15 15 51228 64 1/3 22 40 MEDIUM 903
21ECM18 18 61473 76 1/3 26 47 MEDIUM 903
21ECM20 20 68304 84 1/3 29 52 MEDIUM 903
21ECM23 22.5 76842 94 1/3 36 65 MEDIUM 903
10” x 8” (254 mm x 203 mm) BLOWER
SPEED FLOW RATE
STATIC PRESSURE
(INCHES OF WATER COLUMN)
0.2 0.3 0.4 0.5 0.6
LOW** CFM
L/s
684
323
582
275
535
252
481
227
429
202
MEDIUM CFM
L/s
1149
542
1104
521
1064
502
1016
479
977
461
HIGH CFM
L/s
1238
584
1203
568
1174
554
1139
538
1106
522
** This speed can only be run with heater off, for cooling/ventilation purposes only.
*FACTORY SETTINGS.
SUBJECT TO CHANGE WITHOUT NOTICE.

- 5 -

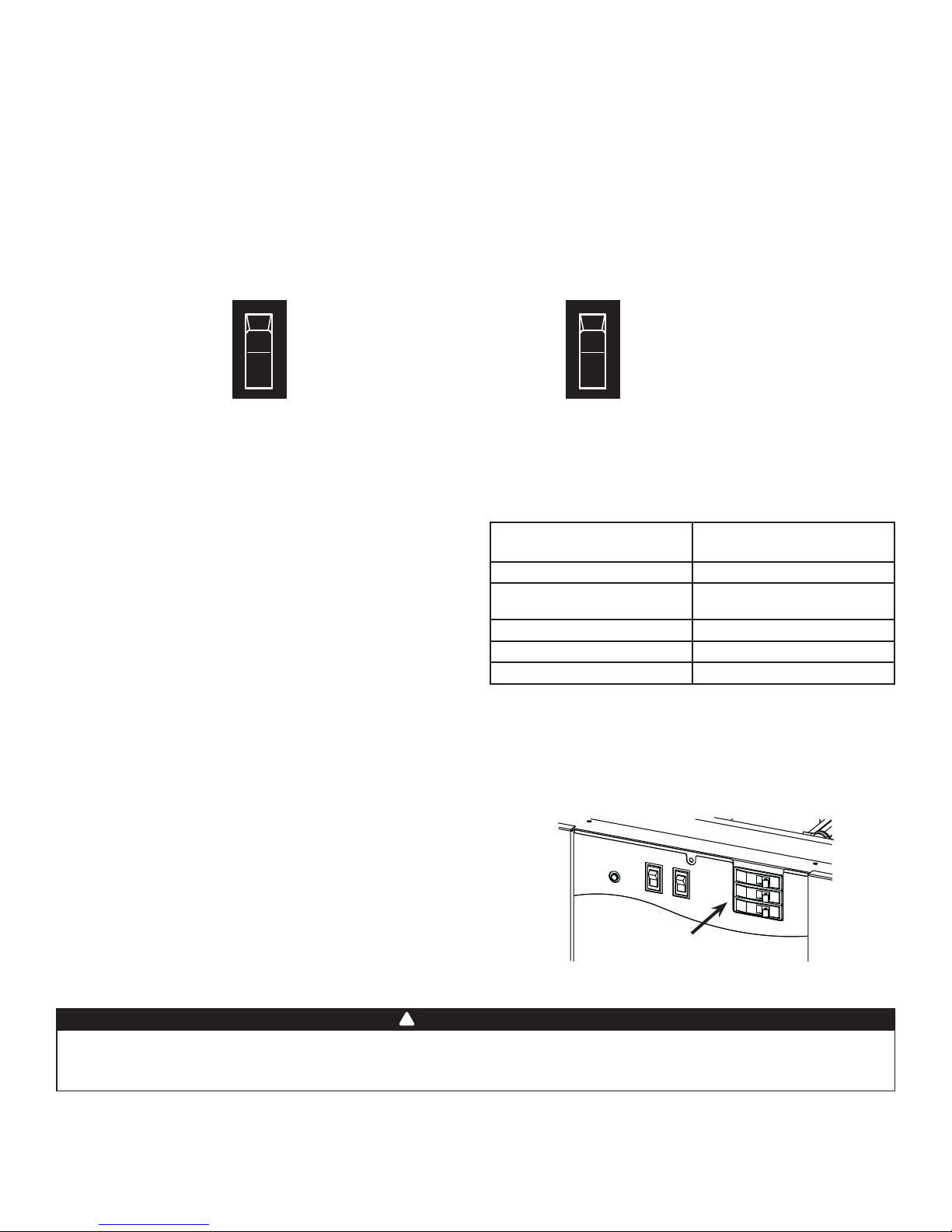

3. OPERATING OPTIONS
The furnace is shipped from the factory in a “Standard Heating Mode” (all switches are in the Down position).When the thermostat calls for heat, the automatic
controls will be activated and the furnace turned “ON”.
The blower will run at low speed or higher speed (as selected by SPEED SELECTOR switch).
As the furnace heats up, it automatically switches to the pre-programmed heating speed when additional elements are activated by the electronic control, if
it was initially set to run at low speed.The timing of this blower speed change will depend on whether FAST or SLOW is selected on the HEAT ACTIVATION switch.
You may, however, change from the Standard Heating Mode by using the controls built into your furnace.
HIGH
LOW
SPEED SELECTOR
SLOW
FAST
HEAT ACTIVATION
The SPEED SELECTOR switch is used to control the fan speed (ventilation).
Even if there is no call for heat, the ventilation can be controlled by the
thermostat; the fan speed is determined by this switch.
LOW – The blower motor will operate at low speed.
HIGH –The blower motor will operate at a higher speed.
During spring or fall, you may require less rapid response when the
thermostat calls for heat.
When SLOW is selected, it takes more time to bring all the elements online.
When FAST is selected, the heating elements come online faster.
4. BREAKERS
FD0001
ECM Series furnaces are equipped with breakers, located on the front
panel of the unit. These devices protect the heating elements from
overcurrent. If this situation occurs, the breakers will open to cut the power
from the heating elements only.
NOTE: The number of breakers varies according to the furnace
model; 21ECM10 model has no breakers, 21ECM15, 21ECM18
and 21ECM20 models have 2 breakers and 21ECM23 model has
3 breakers. Refer to Section 8 Wiring Diagrams.
!WARNING
Breakers do not cut power to entire furnace, only to the heating elements. Do not use the breakers to turn off the furnace.
The power to the whole unit can only be cut from the main electrical panel.
BREAKERS
Slow (First Stage)
Slow Response Sequence
Fast (Second Stage)
Rapid Response Sequence
Element 1 - Heat on instantly Element 1 - Heat on instantly
Blower on after a 3-second delay Blower on after a 3-second delay
Elements 3 and 5
after a 1-minute delay
Elements 3 and 5
after a 10-second delay
Element 2 after a 2-minute delay Element 2 after a 20-second delay
Element 4 after a 3-minute delay Element 4 after a 30-second delay
NOTE: Elements 4 and 5 only where applicable.

- 6 -

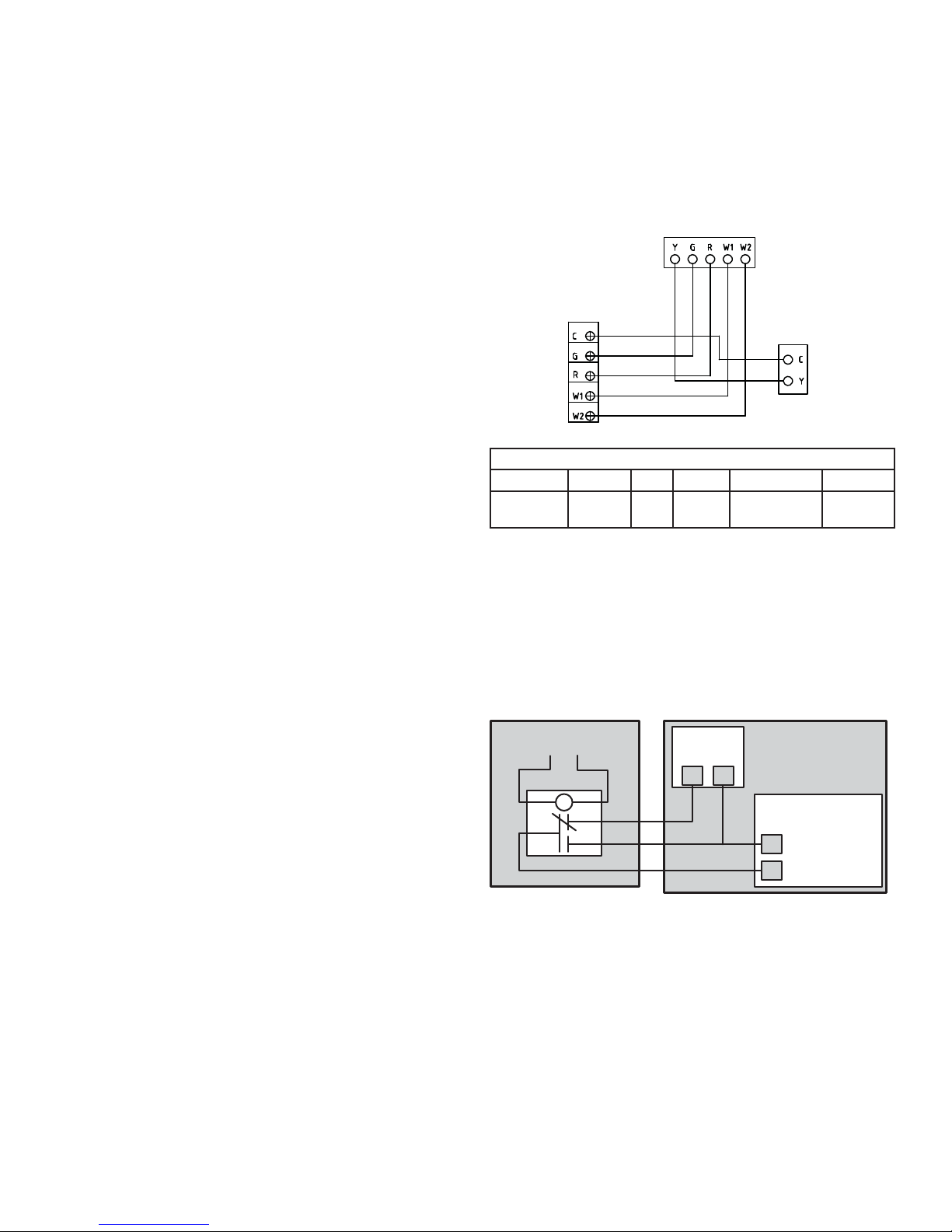

5.3 CONNECTING AND ADJUSTING THE LOW VOLTAGE THERMOSTAT (Use only class 1 wires inside furnace compartments.)
Attach thermostat wires to the low voltage terminal block located on the inside of the furnace. Follow the diagrams supplied with the thermostat. As a
general guide, remember that the R & W terminals control single stage heating; the R & Y terminals control cooling. Single stage cooling uses “Y/Y2”
as first and only stage.Two-stage cooling uses “Y1” as first stage and “Y/Y2” as second stage. Make sure the thermostat is levelled on the wall and in
appropriate location as per instructions supplied with the thermostat.
Before turning the furnace on, the heat anticipator in the thermostat must be properly set.
CAUTION
Because each installation is different an accurate reading of the current draw should be made with an AC meter. Set the meter at 2 A range for
furnaces through 20 kW, and at 4 A range for larger units.
A. Set the anticipator at its highest setting.
B. Disconnect the “W1” thermostat wire from the furnace low voltage terminal connections.
C. Connect the AC meter between the “W1” terminal on the board and the loose “W1” wire.
D. Turn the thermostat up to start the furnace and allow it to run,with all elements on, for three or four minutes.
E. Read the current draw on the meter and reset the anticipator to match the meter reading.
6. USE IN MOBILE HOMES
Models 21ECM10, 21ECM15, 21ECM18 & 21ECM20 are certified for
“L”-shape and “T”-shape shallow duct installation with model FSB-1 sub-base
in downflow applications when the supply air ducts pass through the
floor of the structure. Recommended size of a floor opening: 14¼” x 14¼”
(362 mm x 362 mm).The duct system must be designed so that the external
static pressure of the system does not exceed the maximum external static
pressure of 0.50” W.C. (125 Pa).
SHALLOW DUCT AREA REQUIREMENTS
DUCT DEPTH DUCT WIDTH
4” (102 mm) 16” (406 mm)
5” (127 mm) 13” (330 mm)
6” (152 mm) 10” (254 mm)
5. INSTALLATION NOTES

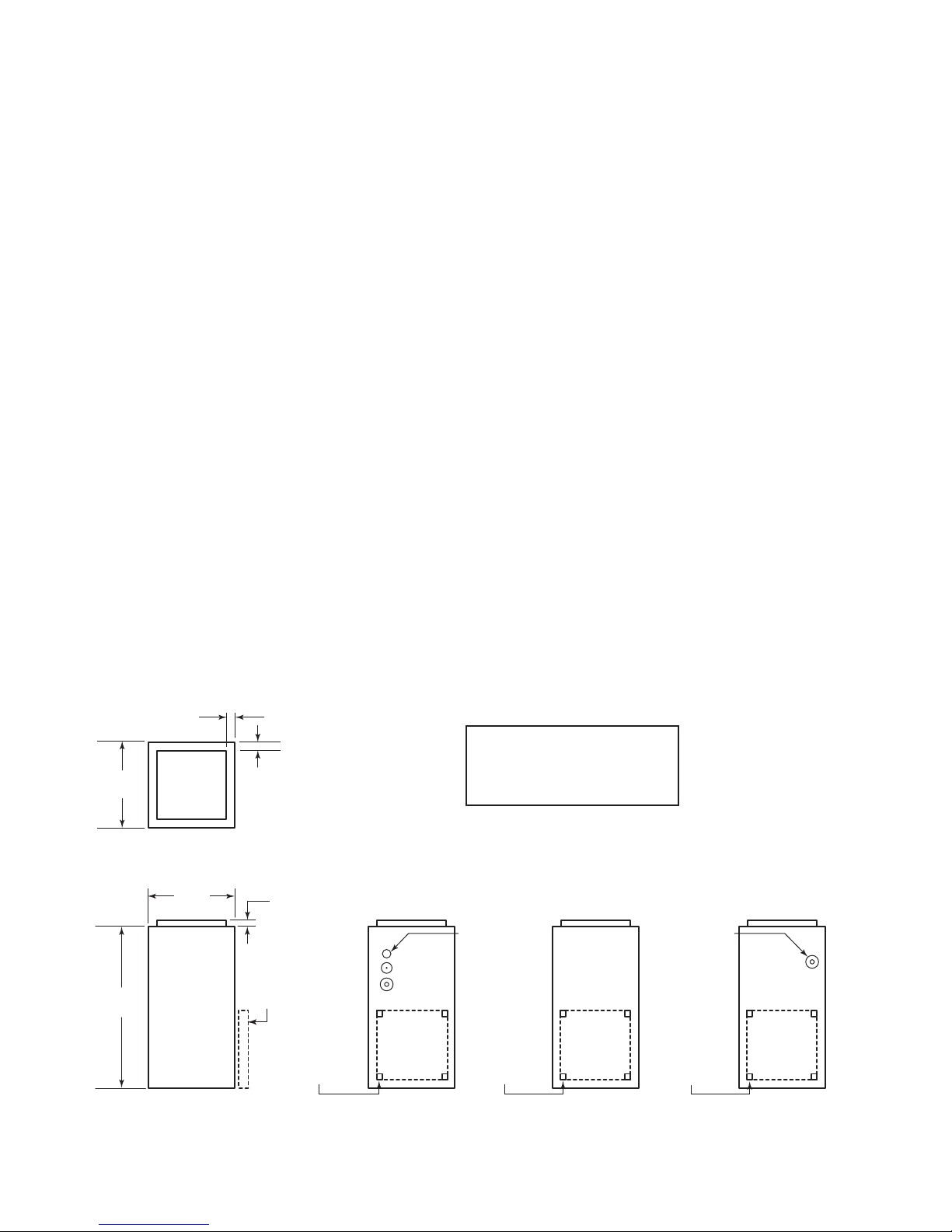

5.1 COLD AIR RETURN
The duct can be attached to either side, rear or the bottom of the furnace.
For side return there are four 1½” (38 mm) knockouts which can be removed and used as an outline for cutting a 18” x 18” (457 mm x 457 mm)
return air opening in the furnace left or right side. Mount the filter frame to the furnace over the opening with the open side of the frame facing front.
Then attach the 19” x 19” (483 mm x 483 mm) air duct to the flanges on the filter frame.
For bottom mounting, remove the screws holding the bottom plate to the furnace, discard the bottom plate and attach the filter frame to the bottom
flanges with the open side of the frame facing front.
5.2 ELECTRICAL WIRING - POWER SUPPLY
The furnaces are completely factory wired. From a separate breaker, a two-wire plus ground supply wire is required. The ground conductor must be
firmly attached to the ground lug in the furnace and the supply wires to the terminal block in the furnace.
NOTE: When a FK120 ECM kit is used to supply an air cleaner and/or humidifier, a third (neutral) conductor must be brought into the furnace.
!WARNING
For all installations, we only recommend appropriate gauge good quality copper wire(s). However, it is the electrician’s
responsibility to ensure that the wiring and connections are compliant to the latest editions of the Canadian Electrical Code
and local codes.

- 7 -
7. U SING OPTIONAL EQUIPMENT
7.1 TWO-STAGE OR OUTDOOR THERMOSTAT
(The HEAT ACTIVATION switch must be in the SLOW position).
Follow the directions supplied with the two-stage or outdoor thermostat in conjunction with the furnace wiring diagram.
7.2 AIR CONDITIONING
Your furnace is equipped with all the controls required for the addition
of air conditioning (except the heat-cool thermostat).
The evaporator coil may be installed by a local contractor in sheet
metal plenum of his own manufacture. The coil should be located:
centred over the “chimney” of the furnace 4” (102 mm) to 6” (152 mm)
above the top of the furnace.
Make sure no air is allowed to bypass the cooling coil during cooling
operation. If the discharge opening is a great deal larger than the
coil, and the ductwork is correspondingly larger than the coil, you
may want to use a bypass damper for heating.The damper would be
closed in summer, directing all air flow through the coil. In winter the
damper would be open to allow air to bypass the coil.
Typical air-conditioning field wiring connections are shown in the
diagram at right.
FURNACE
THERMOSTAT
CONDENSER
FE0001A
WIRING COLOR CODE
CGRW1W2 Y
COMMON GREEN RED WHITE WHITE (BLUE
OPTIONAL) YELLOW
7.3 ELECTRONIC AIR CLEANERS AND/OR POWERED FURNACE HUMIDIFIERS
These units operate at 120 V.Your 240 V furnace is designed so that Model FK120 ECM adaptor kit can be mounted inside the furnace to supply the
required 120 V. Instructions for mounting and wiring are included with the kit.
7.4 INTERLOCK CONNECTION
When the electric furnace is used in combination with another device
(asforexample,awoodburning furnace),itisrecommendedtoperform
the connection by referring to the wiring diagram at right.The burning
furnace thermostat will then turn automatically on the blower in the
electric furnace.
R
G
24 VAC
Power Output
Call for FAN
Furnace
Furnace
Thermostat
GR
Relay
NC
NO
COM
External Request
for Fan Activation
FE0034A
Electric Furnace
System

- 8 -
8. WIRING DIAGRAMS
!WARNING
Risk of electric shock. Disconnect power before installation, servicing, maintenance or field wiring. Replace all panels
before operating. Failure to do so can result in electric shock causing severe injuries or death.
24V
DC LO
5
1. If any of the original wire, as supplied, must
be replaced, use the same equivalent wire.
Wiring must comply with applicable codes,
ordinances and regulations.
2. Field wiring must comply with applicable
codes, ordinances and regulations. Use only
Class 1 wiring inside furnace compartments.
Critical characteristic
Line voltage wiring:
UL AWM 1015/1230, 600V, 105°C, VW-1, 12 AWG;
CSA TEW 600V, 105°C, FT1, 12 AWG.
Low voltage wiring:
same ratings as high voltage except 18 AWG.
HI
MED
MED
LOW
FAN MOTOR SPEED
BLACK
BLUE
YELLOW
RED
COLOR
LEGEND
C
E
KC
K
MRTP
HEAT
L1, L2
Capacitor
Heating Element
Heating Element Relay
Fan Relay
Auto-Reset Thermal Protector
Manual-Reset Thermal Protector
240 V Line Supply
ARTP
M
TB
T
N
Fan Motor
Terminal Block
Transformer Class 2
Heat
Neutral
F1 Fuse
Low power
High power
High power 8 AWG
For the use of a two-stage thermostat or an outdoor thermostat, connect between W1 and W2.
Make sure that the Heat Activation switch is set to “Slow” position.
B Breaker
W
Open: 93.3°C
MRTP 1 MRTP 2
WW
P
GR
Power
Heat 1
Heat 2
Heat 3 Heat 4
Vout
GND
1234567
P3
WY
24VAC
F1
5 AMPS
BOARD POWER SUPPLY
BLK P2-8
P2-7
P2-6
P2-5
P2-4
P2-3
P2-2
P2-1
P2 P1
GR
PP
24 VAC
COMMON OUT
FUSED 24 VAC
POWER OUT
CALL FOR FAN
CALL FOR COOL
REVERSING VALVE
CALL FOR HEAT 1
CALL FOR HEAT 2
CALL FOR COOL 1
Y1W2W1O
Y/Y2
GRC
Heat Activation
PP
PP
GR
HEAT
INDICATOR
PP
B
X13 COM
X13 HEAT
X13 COOL
XFMR
L1
L1
L2 COM
L2 L2
R
R
B
B
B
O
WClass 2 Transformer
Pri: 240 V 60 Hz
Sec: 24 V 60 Hz 40 VA
T
R
B
Y
Y
TB
Speed Selector
MED
R
Y
R (MED)
Y (LO)
BL (LO)
NC
B (HI)
M
NC
M
4
3
2
1
N
G
L
C
C=COM
L=LINE
G=GROUND
N=NEUTRAL
OBL
BL
P
5
1
2
4
3
6
WW
K7
24V
DC
KC1
GR
COM
HEAT 1
W
W
NO
W
B
P
24V
DC
KC2 COM
HEAT 2
NO
B
HEAT 2
E
ARTP
R
HEAT 1
E
ARTP
R
B
R
L1
L2
N
G
R
R
R
B
B
B
W
Open: 93.3°C
MRTP 1 MRTP 2
W
W
P
BR
GR
Power
Heat 1
Heat 2
Heat 3 Heat 4
Vout
GND
1234567
P3
WY
24VAC
F1
5 AMPS
BOARD POWER SUPPLY
P1
24 VAC
COMMON OUT
FUSED 24 VAC
POWER OUT
CALL FOR FAN
CALL FOR COOL
REVERSING VALVE
CALL FOR HEAT 1
CALL FOR HEAT 2
CALL FOR COOL 1
Y1W2W1O
Y/Y2
GR
Heat
Activation
PP
PP
GR
C
BP2-8
P2-7
P2-6
P2-5
P2-4
P2-3
P2-2
P2-1
P2
GR
PP
HEAT
INDICATOR
PP
B
X13 COM
X13 HEAT
X13 COOL
XFMR
L1
L1
L2 COM
L2 L2
R
R
B
B
B
O
W
Class 2 Transformer
Pri: 240 V 60 Hz
Sec: 24 V 60 Hz 40 VA
T
R
B
Y
Y
24V
DC LO
5
TB
Speed Selector
MED
R
Y
R (LO)
Y (MED)
BL (MED)
NC
B (HI)
M
NC
M
4
3
2
1
N
G
L
C
C=COM
L=LINE
G=GROUND
N=NEUTRAL
1=LO
2=MED HI
3=MED HI
4=HI
5=HI
OBL
BL
P
5
1
2
4
3
6
WW
K7
B
R
L2
N
G
R
R
R
B
B
B
R
B
B
HEAT 3
E
ARTP
R
HEAT 1
E
ARTP
R
HEAT 2
E
ARTP
R
B
B
B
W
NO
W
NO
W
NO
24V
DC
KC1
GR
COM
HEAT 1
R
R
BR
PP
COM
R
COM
24V
DC
KC2
HEAT 2
24V
DC
KC3
HEAT 3 B2
25 A
B1
50 A
10 KW 240 VAC
Single phase
15 KW 240 VAC
Single phase
WIRING COLOR CODE
B BLACK
BL BLUE
BR BROWN
GR GREY
P PINK
O ORANGE
PP PURPLE
R RED
W WHITE
Y YELLOW
FE0049A
L1
1=MED
2=LOW
3=LOW
4=HI
5=HI
21ECM10 Model
21ECM15 Model

- 9 -
8. WIRING DIAGRAMS (CONT’D)
F1
5 AMPS
24 VAC
COMMON OUT
FUSED 24 VAC
POWER OUT
CALL FOR FAN
CALL FOR COOL
REVERSING VALVE
CALL FOR HEAT 1
CALL FOR HEAT 2
CALL FOR COOL 1
Class 2 Transformer
Pri: 240 V 60 Hz
Sec: 24 V 60 Hz 40 VA
T
R
B
Y
Y
F1
5 AMPS
24 VAC
COMMON OUT
FUSED 24 VAC
POWER OUT
CALL FOR FAN
CALL FOR COOL
REVERSING VALVE
CALL FOR HEAT 1
CALL FOR HEAT 2
CALL FOR COOL 1
Class 2 Transformer
Pri: 240 V 60 Hz
Sec: 24 V 60 Hz 40 VA
T
R
B
Y
Y
Power
Heat 1
Heat 2
Heat 3 Heat 4
Vout
GND
1 2 34 56 7
P3
WY
24VAC
BOARD POWER SUPPLY
Power
Heat 1 Heat 2 Heat 3 Heat 4 Vout GND
12345 67
P3
WHT
YEL
24VAC
BOARD POWER SUPPLY
W
WY
Open: 93.3°C
MRTP 1 MRTP 2
Open: 93.3°C
MRTP 1 MRTP 2
W
W
W
W
BP2-8
P2-7
P2-6
P2-5
P2-4
P2-3
P2-2
P2-1
P2 P1
GR
PP
Y1W2W1O
Y/Y2
GRC
BP2-8
P2-7
P2-6
P2-5
P2-4
P2-3
P2-2
P2-1
P2 P1
GR
PP
Y1W2W1O
Y/Y2
GRC
X13 COM
X13 HEAT
X13 COOL
XFMR
L1
L1
L2 COM
L2 L2
R
R
B
B
B
O
W
Heat Activation
HEAT
INDICATOR
Heat Activation
HEAT
INDICATOR
X13 COM
X13 HEAT
X13 COOL
XFMR
L1
L1
L2 COM
L2 L2
R
R
B
B
B
O
W
18/20 KW 240 VAC
Single phase
PP
PP
GR
PP
B
PP
PP
GR
PP
B
PP
GR
P
BR
NO
NO
NO
24V
DC
KC1 COM
HEAT 1
COM
COM
24V
DC
KC2
HEAT 2
24V
DC
KC3
HEAT 3
NO COM
24V
DC
KC4
HEAT 4
B2
50 A
B1
50 A
R
R
R
R
PP
P
P
BR
GR
B
B
B
B
W
W
W
W
W
B
B
LO
TB
Speed Selector
MED
R
Y
24V
DC
NC
O
BL
BL
P
5
1
2
4
3
6
K7
5
R (LO)
Y (MED)
BL (MED)
NC
B (HI)
M
4
3
2
1
N
G
L
C
M
C=COM
L=LINE
G=GROUND
N=NEUTRAL
1=LO
2=MED HI
3=MED HI
4=HI
5=HI
B
R
L2
N
G
R
R
R
B
B
B
R
L1
R
R
R
R
R
HEAT 3
E
ARTP
HEAT 1
E
ARTP
HEAT 2
E
ARTP
HEAT 4
E
ARTP
WGR
BR P
PP
PP
GR
GR
P
PP
P
P
WRLY PWR2
HEAT5
HEAT6
HEAT5 IN
HEAT6 IN
24V
regulated
Heater
Logic
NO
NO
NO
24V
DC
KC1 COM
HEAT 1
COM
COM
24V
DC
KC2
HEAT 2
24V
DC
KC3
HEAT 3
NO COM
24V
DC
KC4
HEAT 4
B2
50 A
B1
50 A
NO COM
24V
DC
KC5
HEAT 5 B3
25 A
R
R
R
R
R
GR
BR
P
P
PP
PP
W
B
B
W
B
W
W
B
W
B
24V
DC
NC
OBL
BL
P
5
1
2
4
3
6
WW
K7
B
B
B
LO
TB
Speed Selector
MED
R
Y
23 KW 240 VAC
Single phase
5
R (LO)
Y (MED)
BL (MED)
NC
B (HI)
M
4
3
2
1
N
G
L
C
M
C=COM
L=LINE
G=GROUND
N=NEUTRAL
1=LO
2=MED HI
3=MED HI
4=HI
5=HI
B
R
L2
N
G
R
R
R
BB
B
R
L1
R
B
R
R
R
R
R
R
HEAT 3
E
ARTP
HEAT 1
E
ARTP
HEAT 2
E
ARTP
HEAT 4
E
ARTP
HEAT 5
E
ARTP
For the use of a two-stage
thermostat or an outdoor
thermostat, connect between
W1 and W2. Make sure that the
Heat Activation switch is set to
“Slow” position.
FE0050A
1. If any of the original wire, as supplied, must
be replaced, use the same equivalent wire.
Wiring must comply with applicable codes,
ordinances and regulations.
2. Field wiring must comply with applicable
codes, ordinances and regulations. Use only
Class 1 wiring inside furnace compartments.
Critical characteristic
Line voltage wiring:
UL AWM 1015/1230, 600V, 105°C, VW-1, 12 AWG;
CSA TEW 600V, 105°C, FT1, 12 AWG.
Low voltage wiring:
same ratings as high voltage except 18 AWG.
HI
MED
MED
LOW
FAN MOTOR SPEED
BLACK
BLUE
YELLOW
RED
COLOR
LEGEND
C
E
KC
K
MRTP
HEAT
L1, L2
Capacitor
Heating Element
Heating Element Relay
Fan Relay
Auto-Reset Thermal Protector
Manual-Reset Thermal Protector
240 V Line Supply
ARTP
M
TB
T
N
Fan Motor
Terminal Block
Transformer Class 2
Heat
Neutral
F1 Fuse
Low power
High power
High power 8 AWG
B Breaker
WIRING COLOR CODE
B BLACK
BL BLUE
BR BROWN
GR GREY
P PINK
O ORANGE
PP PURPLE
R RED
W WHITE
Y YELLOW
!WARNING
Risk of electric shock. Disconnect power before installation, servicing, maintenance or field wiring. Replace all panels
before operating. Failure to do so can result in electric shock causing severe injuries or death.
21ECM18 & 21ECM20 Models
21ECM23 Model

- 10 -
9. SERVICE PARTS
FL0019
1
2
3
4
5
6
8 7
10 13
14 15
19 20
9
11
12
16 17 18
REPLACEMENT PARTS
KEY NO. PART NO. DESCRIPTION
1 30270032 Automatic Limit
2 30274132 Relay (KC1, KC2, KC3, KC4 and KC5)
3 30280021 Thermostat Indicator Light
4 30030006 Heat Activation Switch
5 30030025 Speed Selection Switch
6 30280020 Manual Reset Limit
7 30274191 Breaker 50 Amps
8 30274192 Breaker 25 Amps
9 30010010 Fiberglass Filter 20” x 20” x 1”
(508 mm x 508 mm x 25 mm)
10 10941385 Service Blower Assembly for 21ECM10
11 10941291 Service Blower Assembly for 21ECM15
12 10941292 Service Blower Assembly for 21ECM18
21ECM20 and 21ECM23 * Not illustrated
REPLACEMENT PARTS AND REPAIRS
INORDER TO ENSURE YOUR UNIT REMAINS IN GOOD WORKING CONDITION, YOU MUST USE BROAN-NUTONE GENUINE REPLACEMENT PARTS ONLY. THE BROAN-NUTONE GENUINE
REPLACEMENT PARTS ARE SPECIALLY DESIGNED FOR EACH UNIT AND ARE MANUFACTURED TO COMPLY WITH ALL THE APPLICABLE CERTIFICATION STANDARDS AND MAINTAIN AHIGH
STANDARD OF SAFETY. ANY THIRD PARTY REPLACEMENT PART USED MAY CAUSE SERIOUS DAMAGE AND DRASTICALLY REDUCE THE PERFORMANCE LEVEL OF YOUR UNIT, WHICH WILL
RESULT IN PREMATURE FAILING. ALSO, BROAN-NUTONE RECOMMENDS TO CONTACT ACERTIFIED SERVICE DEPOT FOR ALL REPLACEMENT PARTS AND REPAIRS.
REPLACEMENT PARTS
KEY NO. PART NO. DESCRIPTION
13 624665 Electronic Control
14 30274131 Relay (K7)
15 30300022 Transformer 240 V
16 10941384 Motor 1/3 HP 208/230 V for 21ECM10
17 10941289 Motor 1/3 HP 208/230 V for 21ECM15
18 10941290 Motor 1/3 HP 208/230 V for 21ECM18,
21ECM20 and 21ECM23
19 10940080 Element Assembly 5000 W, 240 V
20 10940081 Element Assembly 4500 W, 240 V
* 624664 Daughterboard (21ECM23 only)
* 10941383 Service Door ECM Series
*FK120
ECM 120 Volt Kit (optional, purchase separately)

11. TROUBLESHOOTING
The first step in identifying an operational problem is to determine whether
the fault is in the furnace or in the thermostat and/or its connecting wiring.
To help make this determination, the furnace is equipped with a “Thermostat
ON” diagnostic light. If the light is “ON”, it indicates the thermostat has
closed and is calling for heat; the blower should be oprating. If the light is
“OFF”, the furnace should not be operating.
1. If the furnace will not start:
Turn the thermostatto its highest setting.If the light goes on, the thermostat
has closed, so the fault is in the furnace. If the light does not go on, the
thermosat or its connecting wiring is the problem.
2. If the furnace will not turn off:
Turn the thermostat to its lowest setting. If the light goes off and the
furnace continues to run, the thermostat has opened properly and the
problem resides in the furnace. If the light stays on, the fault is in the
thermostat or its connecting wiring.
After the fault area is isolated by use of the diagnostic light, a check of
the following components can be made more efficiently.
PROBLEM POSSIBLE DEFECTIVE PARTS OR COMPONENTS
1. The furnace will not turn on. • Thermostat
• Circuit breaker or fuse is open
• SPEED SELECTOR switch (open contact)
• Electronic control
• Transformer
2. Motor runs continuously. • Thermostat wires incorrectly attached to the furnace
3. Elements on, but motor does not run. • Motor or capacitor
• SPEED SELECTOR switch (open contact)
• Electronic control
4. Motor going on and off in short cycles
(or in too long cycles)
• Heat anticipator in thermostat incorrectly set or may be defective
5. The thermostat must be set much higher (or lower)
than the desired house temperature
• The thermostat is not leveled or out of calibration
6. Not enough heat • One or more defective elements or sequencers
• HEAT ACTIVATION switch set in LOW position
• Safety limits opening because duct obstruction or dirty filters are restricting air flow
• Defective or incorrect wired two-stage or outdoor thermostat
• Lack of enough cold air returns in house
7. Two-stage or outdoor thermostat not operating properly • HEAT ACTIVATION switch not set in LOW position
8. Thermal cut-out opens • Airflow is reduced because of blocked ductwork or very dirty filters
9. Breaker on front panel trips • Overcurrent on heating element. Reset the breaker.
If problem persists, call an electrician
10. MAINTENANCE
MOTOR: The motor is lubricated for life and needs no oiling.
FILTERS: Size is 20” x 20” x 1” (508 mm x 508 mm x 25 mm). Should be inspected and replaced when dirty.
Ordinarily replacement is required twice per heating season and, perhaps, a third time if continuous blower operation is used.
NOTE: Each element has an automatic reset thermal cut-out which is set to open at 160°F (71°C). If it opens, the element will be de-energized until the
cut-out resets itself. In addition to that, there are 2 manual reset thermal cut-outs that open at 200°F (93°C). If any of them open, a front panel
needs to be removed so the cut-out can be manually reset.
- 11 -
!WARNING
Cut 240 V power supply before removing the front panel!

SIXTY-MONTH LIMITED WARRANTY FOR NORTRON PRODUCTS
Broan-NuTone Canada (Broan-NuTone) warrants to the original consumer purchaser of Notron products that such products will
be free from defects in materials or workmanship for a period of sixty (60) months from the date of original purchase. THERE
ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRANTIES OR
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
During this sixty-month period, Broan-NuTone will, at its option, repair or replace without charge, any product or part which is
found to be defective under normal use and service. This product or part should be shipped prepaid by the customer to the
company factory or the nearest authorized service center.
THIS WARRANTY DOES NOT EXTEND TO FILTERS, FURNACE KITS SOLD SEPARATELY, DUCTS, AND ACCESSORIES
FOR DUCTING.This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been
subject to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or
installation contrary to recommended installation instructions.Broan-NuTone does not accept any responsibility for transportation
of repaired part or replaced product mentioned above and for reinstallation costs.
The duration of any implied warranty is limited to the sixty-month period as specified for the express warranty. Some jurisdictions
do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.
BROAN-NUTONE’SOBLIGATIONTOREPAIRORREPLACE,ATBROAN-NUTONE’SOPTION,SHALLBETHEPURCHASER’S
SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LIABLE FOR INCIDENTAL,
CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH PRODUCT USE OR
PERFORMANCE. Some jurisdictions do not allow the exclusion or limitation of incidental or consequential damages, so the
above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which vary from province to another. This
warranty supersedes all prior warranties, and applies only in Canada territorial limits.
To qualify for warranty service, you must (a) notify Broan-NuTone at the address or telephone number stated below, (b) give the
model number and part identification and (c) describe the nature of any defect in the product or part. At the time of requesting
warranty service, you must present evidence of the original purchase date.
Broan-NuTone Canada; 1140 Tristar Drive, Mississauga, ON L5T 1H9 www.broan.ca 877-896-1119
12. WARRANTY
- 12 -

FOURNAISE ÉLECTRIQUE DE SÉRIE ECM
FB0003
Broan-NuTone Canada Inc.; Mississauga, Ontario www.broan.ca 877 896-1119
GUIDE D’INSTALLATION ET D’UTILISATION
IMPORTANT : VEUILLEZ LIRE ET CONSERVER CES DIRECTIVES.
30042480A
MODÈLES : 21ECM10, 21ECM15, 21ECM18, 21ECM20 ET 21ECM23
M
A
D
E
I
N
C
A
N
A
D
A
F
A
B
R
I
Q
U
É
A
U
C
A
N
A
D
A
®

• Ne pas altérer l’appareil ou ses commandes. L’utilisateur DOIT
communiqueravecunentrepreneurspécialisélorsquel’appareilest
en panne. NE PAS TENTER d’effectuer soi-même la réparation.
• L’utilisation d’un humidificateur devrait être faite de façon à ne
pas endommager le tiroir d’éléments.
• Nousvousrecommandonsdefaireinspecterl’appareilannuellement
par un technicien spécialisé.
• Un mauvais entretien des filtres à air OU un débalancement de la
pression statique peuvent entraîner une baisse de performance.
• Utiliser toujours des pièces d’origines pour le remplacement de
ces dernières ou lors de l’entretien. L’utilisation de pièces
génériques annule la garantie.
• L’utilisation de cet appareil sans conduit de distribution de l’air
annulera la garantie.
• Il est strictement interdit d’utiliser des cavaliers pour simuler des
demandes de chauffage.
• Risque d’électrocution. Débranchez la source d’alimentation
électrique avant l’installation, l’entretien, la réparation ou le
raccordement. Replacez tous les panneaux avant l’utilisation. Le
non-respect de ces directives peut entraîner une électrocution
pouvant causer de sévères blessures ou même la mort.
• Lors de l’installation, de l’entretien ou du nettoyage de l’appareil,
il est recommandé de porter des lunettes et des gants de sécurité.
• Pour assurer le bon fonctionnement de votre fournaise, nous
vous recommandons d’utiliser des thermostats de bonne qualité
et de marque reconnue.
• Lorsqu’une réglementation est en vigueur localement et qu’elle
comporte des exigences d’installation et/ou de certification plus
restrictives,lesditesexigencesprévalentsurcellesdecedocument
et l’installateur entend s’y conformer à ses frais.
• Pour votre sécurité, ne pas entreposer ou utiliser d’essence ou
autres liquides ou vapeurs inflammable à proximité de cet appareil
ou de tout autre appareil.
• Ces directives doivent être utilisées par du personnel qualifié et
formé pour installer ce type de fournaise. L’installation de cette
fournaise par une personne non qualifiée peut endommager
celle-ciet/ou conduireà des conditions hasardeusessusceptibles
d’entraîner des dommages corporels.
!AVERTISSEMENT
• Cette fournaise n’est pas étanche et n’est donc pas conçue
pour être installée à l’extérieur.Cette fournaise doit être installée
de façon à protéger ses composants électriques de l’eau. Une
installation à l’extérieur entaîne des conditions électriques
hasardeuses et conduit à une défaillance prématurée de la
fournaise, ce qui annule la garantie.
• Ne pas obstruer les ouvertures de circulation d’air de la fournaise.
Toute obstruction résultera en une surchauffe inadéquate et
accroît les risques d’incendie et/ou de dommages corporels.
• Cet appareil doit être relié à une mise à la terre ininterrompue
pour minimiser les risques de blessures corporelles si jamais
un problème électrique se produisait. Lors du raccordement
électrique, le fil de mise à la terre doit être solidement relié à la
borne de mise à la terre de la fournaise.
• Ne pas utiliser cette fournaise comme appareil de chauffage de
construction. Une telle utilisation expose l’appareil à des
conditions anormales, comme de l’air de combustion contaminé
et l’absence de filtres à air. Le non-respect de cet avertissement
peut conduire à une défaillance prématurée de la fournaise et/ou
unedéfaillanceduventilateurcequiaccroîtlesrisquesd’incendie
et/ou de dommages corporels.
• Le propriétaire et/ou l’occupant des lieux a les responsabilités
suivantes : maintenir en tout temps les environs immédiats de
la fournaise libres de tous matériaux combustibles et hautement
inflammables. L’air ambiant autour de la fournaise ne devra pas
avoir une concentration de poussière et d’humidité excessive.
Ne jamais faire fonctionner cet appareil de chauffage central
sans filtre à air.
• Avant de commencer l’entretien, s’assurer que tous les appareils
en amont de l’appareil de chauffage central soient éteints
(position OFF), à moins que les réparations ne requièrent
expressément que le courant soit allumé. Le non-respect de cet
avertissement augmente les risques d’incendie ou de
dommages corporels.
• Toutes questions relatives au fonctionnement, à l’entretien ou la
garantie de cet équipement devraient être adressées à
l’entreprise de laquelle le produit fut acheté.
• Ne jamais faire brûler de déchets ou de papier dans le système de chauffage. Ne jamais laisser de chiffons ou de papier
à proximité de l’appareil.
• Les grilles de retour d’air et les registres d’air chaud ne doivent pas être obstrués.
ATTENTION
IMPORTANT : Touteslesexigencesrequisesparlescodeslocauxetnationauxconcernantl’installationd’équipementdechauffage électrique,
les installations électriques et les raccordements de conduits doivent être respectées. Certains codes qui pourraient s’appliquer sont :
ANSI/NFPA 70 CODE NATIONAL D’ÉLECTRICITÉ
CSA C22.1 CODE CANADIEN D’ÉLECTRICITÉ
Seule l’édition la plus récente des codes doit être utilisée. Les codes sont disponibles aux adresses suivantes, selon le cas :
The National Fire Protection Agency ou L’Association des standards canadiens
Batterymarch Park 178 boul. Rexdale
Quincy, MA 02269 Rexdale, Ontario M9W 1R3
- 2 -

- 3 -
TABLE DES MATIÈRES
1. DIMENSIONS .............................................................................................................................................. 3
2. EXIGENCES GÉNÉRALES ET NORMES ................................................................................................... 4
3. OPTIONS DE FONCTIONNEMENT ............................................................................................................ 5
4. DISJONCTEURS ......................................................................................................................................... 5
5. NOTES D’INSTALLATION ............................................................................................................................ 6
5.1 RETOUR D’AIR FROID ....................................................................................................................................................6
5.2 CÂBLAGE ET ALIMENTATION ÉLECTRIQUE ............................................................................................................................6
5.3 BRANCHEMENT ET AJUSTEMENT DU THERMOSTAT ÀBASSE TENSION ........................................................................................6
6. UTILISATION DANS LES MAISONS MOBILES .......................................................................................... 6
7. UTILISATION D’ACCESSOIRES FACULTATIFS ........................................................................................... 7
7.1 THERMOSTAT D’EXTÉRIEUR OU ÀDOUBLE CONSIGNE.............................................................................................................7
7.2 CLIMATISATION .............................................................................................................................................................7
7.3 PURIFICATEURS D’AIR ÉLECTRONIQUES ET/OU HUMIDIFICATEURS CENTRAUX ÉLECTRONIQUES .......................................................7
7.4 SYNCHRONISATION AVEC UN AUTRE APPAREIL .....................................................................................................................7
8. SCHÉMAS ÉLECTRIQUES ...................................................................................................................... 8-9
9. PIÈCES DE REMPLACEMENT ..................................................................................................................10
10. ENTRETIEN ................................................................................................................................................11
11. DÉPANNAGE ..............................................................................................................................................11
12. GARANTIE ..................................................................................................................................................12
1. DIMENSIONS
FK0003F
VUE AVANT VUE LATÉRALE DROITE VUE ARRIÈRE VUE LATÉRALE GAUCHE
VUE DU DESSUS
1½ po
(38 mm)
1½ po
(38 mm)
20 po
(508 mm)
20 po
(508 mm) 1 po
(25 mm)
39 po
(991 mm)
CADRE DU FILTRE
(SUR UN DES COTÉS,
À L’ARRIÈRE OU
EN DESSOUS)
OUVERTURE
PRÉAMORCÉE
1½ po x 1½ po
(38 mm x 38 mm)
OUVERTURE
PRÉAMORCÉE
1½ po x 1½ po
(38 mm x 38 mm)
OUVERTURE
PRÉAMORCÉE
1½ po x 1½ po
(38 mm x 38 mm)
OUVERTURES
PRÉAMORCÉES
POUR CÂBLAGE
A
B
C
C
A = 1 po (25 mm)
B = 1/4 po (6 mm) et 1¼ po (32 mm)
C = 1/2 po (13 mm) et 1½ po (38 mm)
VALEURS DES OUVERTURES
PRÉAMORCÉES POUR CÂBLAGE
ÉVACUATION
17 po x 17 po
(432 mm x 432 mm)
18 po x 18 po
(457 mm x 457 mm)
RETOUR
18 po x 18 po
(457 mm x 457 mm)
RETOUR
18 po x 18 po
(457 mm x 457 mm)
RETOUR
OUVERTURES
PRÉAMORCÉES
POUR CÂBLAGE

- 4 -
2. EXIGENCES GÉNÉRALES ET NORMES
L’appareil doit être installé dans un endroit sec, non corrosif, sans poussières excessives et bien ventilé où la température
ambiante est supérieure à 10 °C et inférieure à 27 °C. Si la température ambiante est de 10 °C ou moins, le plenum doit être
isolé sur une longueur minimale de 10 pieds linéaires.
ATTENTION
1. EMPLACEMENT : L’emplacement de la fournaise doit être aussi central que possible dans l’espace à chauffer.
2. POSITIONS : Peut s’installer pour que l’air circule vers le haut, le bas ou horizontalement. En position horizontale, installer la fournaise de façon à ce que
sa porte ne se trouve pas sur le dessus. La porte doit être sur le côté de l’apareil, de sorte que les paliers du moteur soient dans leur position prévue.
En position verticale avec circulation vers le bas, le plénum doit être en « L » ou en « T », sans ouverture ou registre directement sous la fournaise.
3. DÉGAGEMENT : À l’expédition de l’usine, chaque appareil a été approuvé pour s’installer sans aucun dégagement. Si un dégagement supplémentaire
est requis, cela sera mentionné sur l’étiquette fixée à la fournaise.
4. AUGMENTATION DE TEMPÉRATURE : À l’expédition, les fournaises sont réglées pour fonctionner à une pression statique externe de 0,20 po de
colonne d’eau (50 Pa). Elles sont certifiées pour fonctionner à une pression allant jusqu’à 0,50 po de colonne d’eau (125 Pa). Consulter le tableau
ci-dessous d’augmentation de température au tableau des spécifications et, au besoin, ajuster l’appareil en conséquence.
5. DÉGAGEMENT DE MAINTENANCE : L’entretien s’effectue par l’AVANT. Laisser un dégagement d’au moins 24 po (610 mm) devant la porte.
240 VOLTS - MONOPHASÉ AUGMENTATION DE TEMPÉRATURE
À 0,20 po DE COLONNE D’EAU
MODÈLE N° KW BTHU A INCL. MOTEUR HP VENTILATEUR °C °F *VITESSE RPM
21ECM10 10 34152 43 1/3
10 po x 8 po
(254 mm x 203 mm)
22 40 BASSE 662
21ECM15 15 51228 64 1/3 22 40 MOYENNE 903
21ECM18 18 61473 76 1/3 26 47 MOYENNE 903
21ECM20 20 68304 84 1/3 29 52 MOYENNE 903
21ECM23 22,5 76842 94 1/3 36 65 MOYENNE 903
VENTILATEUR 10 po x 8 po (254 mm x 203 mm)
VITESSE DÉBIT
PRESSION STATIQUE
(POUCES DE COLONNE D’EAU)
0,2 0,3 0,4 0,5 0,6
BASSE** PCM
L/s
684
323
582
275
535
252
481
227
429
202
MOYENNE PCM
L/s
1149
542
1104
521
1064
502
1016
479
977
461
HAUTE PCM
L/s
1238
584
1203
568
1174
554
1139
538
1106
522
AVERTISSEMENT :
** Cette vitesse ne peut servir que lorsque le chauffage est arrêté, à des
fins de climatisation/ventilation.
* RÉGLAGES EN USINE
LES SPÉCIFICATIONS SONT SUJETTES À CHANGEMENTS SANS PRÉAVIS

- 5 -
3. OPTIONS DE FONCTIONNEMENT
À l’expédition de l’usine, la fournaise est réglée en mode régulier de fonctionnement (tous les commutateurs sont en position rabaissée).
Lorsque le thermostat commande de la chaleur, les commandes automatiques entrent en jeu et la fournaise se met en marche.
Le ventilateur tourne à basse vitesse comme la fournaise se réchauffe et passe automatiquement en vitesse de chauffage lorsque des éléments
additionnels sont activés par la commande électronique.
Le ventilateur tourne à basse vitesse ou à une vitesse plus élevée (selon la sélection depuis le SÉLECTEUR DE VITESSE).
Quand la fournaise se réchauffe, elle se règle automatiquement en vitesse de chauffage préprogrammée lorsque la commande électronique met des éléments
supplémentaires sous tension, si la commande a été initialement réglée en basse vitesse. Le moment de changement de vitesse varie selon la sélection
RAPIDE ou LENTE par le commutateur de l’ACTIVATION DU CHAUFFAGE.
Il est cependant possible de passer à un autre mode de chauffage que le régulier au moyen des commandes qui se trouvent sur la fournaise.
HAUTE
BASSE
SÉLECTEUR DE VITESSE
LENTE
RAPIDE
ACTIVATION DU CHAUFFAGE
Ce commutateur sert à contrôler la vitesse du ventilateur (ventilation) de
la fournaise. La ventilation peut être contrôlée par le thermostat, même s’il
n’y a pas de commande pour de la chaleur; la vitesse du ventilateur est
déterminée par ce commutateur.
BASSE : Le ventilateur tourne en basse vitesse.
HAUTE : Le ventilateur tourne en vitesse plus élevée.
Au printemps ou à l’automne, il sera peut-être nécessaire d’obtenir une
réponse moins rapide lorsque le thermostat commandera du chauffage.
Lorsque LENTE est sélectionnée, les éléments de chauffage sont alimentés
plus lentement.
Lorsque RAPIDE est sélectionnée, les éléments de chauffage sont alimentés
plus rapidement.
4. DISJONCTEURS
FD0001
Les fournaises de la série ECM sont munies de disjoncteurs, situés sur
le panneau avant de l’appareil. Ces dispositifs protègent les éléments de
chauffage contre une surintensité. Lorsque cette situation se produit, les
disjoncteurs coupent le courant seulement aux éléments de chauffage.
NOTE : Le nombre disjoncteurs varie selon le modèle de fournaise; le
modèle 21ECM10 n’a pas de disjoncteur, les modèles 21ECM15,
21ECM18 et 21ECM20 ont 2 disjoncteurs et le modèle 21ECM23
a 3 disjoncteurs. Voir la section 8 Schémas électriques.
!AVERTISSEMENT
Les disjoncteurs ne coupent pas complètement le courant à la fournaise, seulement aux éléments de chauffage. Ne pas
utiliser ces disjoncteurs pour couper le courant à la fournaise. Couper l’alimentation électrique totale de la fournaise par le
panneau électrique de la maison.
DISJONCTEURS
Lente (Première consigne)
Séquence d’activation lente
Rapide (Deuxième consigne)
Séquence d’activation rapide
Élément 1: Chauffe instantanément Élément 1: Chauffe instantanément
Ventilateur démarre
après 3 secondes
Ventilateur démarre
après 3 secondes
Éléments 3 et 5 : après 1 minute Éléments 3 et 5 : après 10 secondes
Élément 2 : après 2 minutes Élément 2 : après 20 secondes
Élément 4 : après 3 minutes Élément 4 : après 30 secondes
NOTE : Les éléments 4 et 5 seulement si présents.

- 6 -
5. NOTES D’INSTALLATION
5.1 RETOUR D’AIR FROID
Le conduit de retour d’air froid peut se fixer sur l’un des côtés, à l’arrière ou la base de la fournaise.
Pour l’installation latérale, 4 ouvertures préamorcées de 1½ po (38 mm) ont été prévues pour le retour d’air et peuvent servir à tracer une découpe de
18 po x 18 po (457 mm x 457 mm) sur l’un des côtés de la fournaise. Fixer le cadre du filtre à la fournaise, sur l’ouverture, la partie ouverte du cadre
tournée vers l’avant. Puis, fixer le conduit de retour d’air de 19 po x 19 po (483 mm x 483 mm) aux brides sur le cadre du filtre.
Pour fixer le retour à la base, enlever les vis retenant la plaque inférieure, jeter celle-ci et fixer le cadre du filtre aux brides inférieures, la partie ouverte
du cadre tournée vers l’avant.
5.2 CÂBLAGE ET ALIMENTATION ÉLECTRIQUE
Les fournaises sont complètement câblées en usine. Relier à un disjoncteur distinct une alimentation bifilaire avec fil de mise à la terre. Le fil de mise
à la terre doit être solidement relié à la borne de mise à la terre de la fournaise, de même que les fils d’alimentation au bornier dans la fournaise.
NOTE : Si un adaptateur FK120 ECM alimentant un purificateur d’air et/ou un humidificateur doit être installé, il faudra amener un troisième conducteur
(neutre) à la fournaise.
!AVERTISSEMENT
Pour toutes installations, nous recommandons uniquement des fils de cuivre de bonne qualité et de calibre approprié.
Cependant, il est de la responsabilité de l’électricien de s’assurer que tout le câblage soit conforme aux exigences des
dernières éditions du Code électrique canadien et des codes locaux.
5.3 BRANCHEMENT ET AJUSTEMENT DU THERMOSTAT ÀBASSE TENSION
(N’utiliser que des fils de classe 1 à l’intérieur des compartiments de la fournaise.)
Fixer les fils du thermostat aux connexions du bornier basse tension situé sur la carte de circuit imprimé à l’intérieur de la fournaise.Suivre les schémas
fournis avec le thermostat. Garder en mémoire que les bornes R et W commandent le chauffage à un étage et les bornes R et Y, la climatisation.
La climatisation à une consigne utilise Y/Y2 comme première et unique étape. La climatisation à deux consignes utilise Y1 comme première étape
et Y/Y2 comme deuxième étape. Vous assurer que le thermostat soit fixé au niveau sur le mur et à l’endroit approprié selon les instructions fournies
avec celui-ci.
Avant d’activer la fournaise, l’anticipateur de chaleur du thermostat doit être réglé convenablement.
ATTENTION
Puisque chaque installation diffère, une lecture exacte de courant doit être effectuée au moyen d’un ampèremètre pour courant alternatif. Utiliser
l’échelle de 2 A pour les fournaises allant jusqu’à 20 kW, et l’échelle de 4 A pour les fournaises plus grandes.
A. Régler l’anticipateur à son plus haut niveau.
B. Débrancher le fil de thermostat « W1 » du bornier basse tension de la fournaise.
C. Relier l’ampèremètre CA entre la borne « W1 » du bornier et le fil « W1 ».
D. Monter le thermostat pour activer la fournaise et la laisser fonctionner, avec tous les éléments sous tension, de 3 à 4 minutes.
E. Prendre une lecture du courant sur l’ampèremètre, puis régler de nouveau l’anticipateur pour concorder avec cette lecture.
6. UTILISATION DANS LES MAISONS MOBILES
Les fournaises de la série ECM de modèle 21ECM10, 21ECM15, 21ECM18
et 21ECM20 sont approuvées pour installation avec les conduits étroits en
« L » ou en « T » avec le socle FSB-1 pour les installations avec circulation
par le bas lorsque les conduits d’alimentation d’air passent à travers le
plancher de la structure. La dimension recommandée pour une ouverture
de plancher est de 14¼ po x 14¼ po (362 mm x 362 mm).
Le système de conduits doit être conçu pour que la pression statique
externe du système n’excède pas la pression statique externe maximale de
0,50 po de colonne d’eau (125 Pa).
ESPACE REQUIS POUR CONDUITS ÉTROITS
PROFONDEUR DE CONDUIT LARGEUR DE CONDUIT
4 po (102 mm) 16 po (406 mm)
5 po (127 mm) 13 po (330 mm)
6 po (152 mm) 10 po (254 mm)

- 7 -
7. U TILISATION D’ACCESSOIRES FACULTATIFS
7.1 THERMOSTAT D’EXTÉRIEUR OU ÀDOUBLE CONSIGNE
(Le commutateur ACTIVATION DU CHAUFFAGE doit être réglé en position LENTE).
Suivre les instructions fournies avec le thermostat à double consigne ou d’extérieur de même que le schéma de câblage de la fournaise.
7.2 CLIMATISATION
Votre fournaise est munie de toutes les commandes nécessaires à
l’ajout d’un climatiseur (sauf le thermostat de chauffage-climatisation).
Le serpentin évaporateur peut être installé par un entrepreneur local
dans un plenum de tôle de sa propre fabrication. Le serpentin devrait
être placé centré sur la « cheminée » de la fournaise, de 4 po (102 mm)
à 6 po (152 mm) au-dessus de la partie supérieure de la fournaise.
En mode de climatisation, vous assurer que tout l’air soit forcé de
passer par le serpentin de refroidissement.Si l’ouverture d’évacuation
est beaucoup plus grande que le serpentin et que les conduits sont
aussi proportionnellement plus grands, il est possible d’installer un
clapet de dérivation à utiliser en mode de chauffage. Fermer le clapet
l’été pour diriger le débit d’air à travers le serpentin. Ouvrir le clapet
l’hiver pour permettre à l’air de dériver du serpentin.
Le schéma ci-contre illustre le branchement de la climatisation :
FOURNAISE
THERMOSTAT
CONDENSATEUR
FE0001F
CODE DE COULEUR DES FILS
CGRW1 W2 Y
COMMUN VERT ROUGE BLANC BLANC (BLEU
OPTIONNEL) JAUNE
7.3 PURIFICATEURS D’AIR ÉLECTRONIQUES ET/OU HUMIDIFICATEURS CENTRAUX MOTORISÉS
Ces appareils fonctionnent à 120 V. Votre fournaise de 240 V est conçue pour recevoir l’adaptateur FK120 ECM qui s’installe à l’intérieur de la
fournaise pour procurer l’alimentation de 120 V. Les instructions de montage et de câblage sont comprises avec l’adaptateur.
7.4 SYNCHRONISATION AVEC UN AUTRE APPAREIL
Lorsque la fournaise électrique fonctionne conjointement avec
un autre appareil (comme par exemple, une chaudière à bois),
il est recommandé d’effectuer le raccordement selon le schéma
électrique ci-contre. Le thermostat de la chaudière à bois actionnera
automatiquement le ventilateur de la fournaise électrique.
R
G
Puissance
de sortie 24 VCA
Activation
du ventilateur
Fournaise
Thermostat
de fournaise
GR
Relais
NC
NO
COM
Demande externe pour
l’activation du ventilateur
FE0034F
Système de
fournaise électrique

- 8 -
8. SCHÉMAS ÉLECTRIQUES
!AVERTISSEMENT
Risque d’électrocution. Débranchez la source d’alimentation électrique avant l’installation, l’entretien, la réparation ou le
raccordement.Replaceztouslespanneauxavantl’utilisation.Lenon-respectdecesdirectivespeutentraîneruneélectrocution
pouvant causer de sévères blessures ou même la mort.
24V
DC BASSE
5
HAUTE
MOYENNE
MOYENNE
BASSE
VITESSE DU VENTILATEUR
NOIR
BLEU
JAUNE
ROUGE
COULEUR
LÉGENDE
C
E
KC
K
MRTP
HEAT
L1, L2
Condensateur
Élément de chauffage
Relais d’élément de chauffage
Relais du moteur du ventilateur
Protection thermique automatique
Protection thermique manuelle
Alimentation 240 V
ARTP
M
TB
T
N
Moteur du ventilateur
Bornier
Transformateur classe 2
Chauffage
Neutre
F1 Fusible
B Disjoncteur
B
Ouverture : 93,3 °C
MRTP 1 MRTP 2
BB
RO
GR
Alimentation
Chauf. 1
Chauf. 2
Chauf. 3 Chauf. 4
V sortie
Mise à la terre
1234567
P3
BJ
24VCA
F1
5 A
ALIMENTATION CARTE
NP2-8
P2-7
P2-6
P2-5
P2-4
P2-3
P2-2
P2-1
P2 P1
GR
P
Y1W2W1O
Y/Y2
GRC
Activation
du chauffage
P
P
GR
TÉMOIN
DE CHAUFFAGE
P
N
X13 COM
X13 HEAT
X13 COOL
XFMR
L1
L1
L2 COM
L2 L2
R
R
N
N
N
O
B
R
N
J
J
TB
Sélecteur de vitesse
MOY.
R
J
R (MOYENNE)
J (BASSE)
BL (BASSE)
SC
N (HAUTE)
M
SC
M
4
3
2
1
N
G
L
C
C=COM
L=LIGNE
G=MISE À
LA TERRE
N=NEUTRE
1=MOY
2=BASSE
3=BASSE
4=HAUTE
5=HAUTE
OBL
BL
P
5
1
2
4
3
6
BB
K7
24V
DC
KC1
GR
COM
HEAT 1
B
B
NO
B
N
P
24V
DC
KC2 COM
HEAT 2
NO
N
HEAT 2
E
ARTP
R
HEAT 1
E
ARTP
R
N
R
L1
L2
N
G
R
R
R
N
N
N
B
Ouverture : 93,3 °C
MRTP 1 MRTP 2
BB
RO
BR
GR
Alimentation
Chauf. 1
Chauf. 2
Chauf. 3 Chauf. 4
V sortie
Mise à la terre
1234567
P3
BJ
24VCA
F1
5 A
ALIMENTATION CARTE
P1
Y1W2W1O
Y/Y2
GR
Activation
du chauffage
P
P
GR
C
NP2-8
P2-7
P2-6
P2-5
P2-4
P2-3
P2-2
P2-1
P2
GR
P
TÉMOIN
DE CHAUFFAGE
P
N
X13 COM
X13 HEAT
X13 COOL
XFMR
L1
L1
L2 COM
L2 L2
R
R
N
N
N
O
B
R
B
J
J
24V
CC BASSE
5
TB
Sélecteur de vitesse
MOY.
R
J
R (BASSE)
J (MOYENNE)
BL (MOY.)
SC
N (HAUTE)
M
SC
M
4
3
2
1
N
G
L
C
C=COM
L=LIGNE
G=MISE À
LA TERRE
N=NEUTRE
1=BASSE
2=MOY. H
3=MOY. H
4=HAUTE
5=HAUTE
OBL
BL
RO
5
1
2
4
3
6
BB
K7
N
R
L2
N
G
R
R
R
N
N
N
R
N
N
HEAT 3
E
ARTP
R
HEAT 1
E
ARTP
R
HEAT 2
E
ARTP
R
N
N
N
B
NO
B
NO
B
NO
24V
CC
KC1
GR
COM
HEAT 1
R
R
BR
RO RO
COM
R
COM
24V
CC
KC2
HEAT 2
24V
CC
KC3
HEAT 3 B2
25 A
B1
50 A
10 KW 240 VCA
Monophasé
15 KW 240 VCA
Monophasé
CODE DE COULEUR DES FILS
B BLANC
BL BLEU
BR BRUN
GR GRIS
N NOIR
J JAUNE
O ORANGE
P POURPRE
R ROUGE
RO ROSE
FE0049F
L1
Pour utiliser un thermostat à double consigne ou d’extérieur, effectuer le raccordement entre
W1 et W2. S’assurer que le commutateur de l’Activation du chauffage est en position « Lente ».
Basse tension
Haute tension
Haute tension 8 AWG
1. Si un ou des fils originaux doivent être
remplacés, un fil équivalent et reconnu par les
normes et les autorités doit être utilisé.
Le câblage doit être conforme aux normes et
aux codes applicables.
2. Les raccordements additionnels lors de
l'installation doivent se conformer aux normes
Caractéristique critique
Fils tension d'alimentation :
UL AWM 1015/1230, 600V, 105°C, VW-1, 12 AWG;
CSA TEW 600V, 105°C, FT1, 12 AWG.
Fils basse tension : Identiques aux fils tension
d’alimentation mais de calibre 18 AWG.
et codes applicables. Utiliser uniquement des
fils de classe 1 à l'intérieur des compartiments
de la fournaise.
Transformateur classe 2
Pri : 240 V 60 Hz
Sec : 24 V 60 Hz 40 VA
T
Transformateur classe 2
Pri : 240 V 60 Hz
Sec : 24 V 60 Hz 40 VA
T
24 VAC
COMMUN
24 VCA
PROTÉGÉ FUSIBLE
VENTILATEUR
CLIMATISATION
VALVE
D’INVERSEMENT
CHAUFFAGE 1
CHAUFFAGE 2
CLIMATISATION 1
24 VAC
COMMUN
24 VCA
PROTÉGÉ FUSIBLE
VENTILATEUR
CLIMATISATION
VALVE
D’INVERSEMENT
CHAUFFAGE 1
CHAUFFAGE 2
CLIMATISATION 1
MODÈLE 21ECM15
M
ODÈLE 21ECM10
