Garde Handymower 14620 User manual

DE Betriebsanleitung

Akku-Rasenmäher

EN Operator’s manual

Battery Lawnmower

FR Mode d’emploi

Tondeuse sur batterie

NL Gebruiksaanwijzing

Accu-grasmaaier

SV Bruksanvisning

Accu-gräsklippare

DA Brugsanvisning

Accu-plæneklipper

FI Käyttöohje

Akkukäyttöinen ruohonleikkuri

NO Bruksanvisning

Batteridrevet gressklipper

IT Istruzioni per l’uso

Rasaerba a batteria

ES Instrucciones de empleo

Cortacésped de batería recargable

PT Manual de instruções

Máquina de cortar relva a bateria

PL Instrukcja obsługi

Akumulatorowe kosiarki do trawy

HU Használati utasítás

Akkumulátoros fűnyíró

CS Návod k obsluze

Akumulátorová sekačka na trávník

SK Návod na obsluhu

Akumulátorová kosačka

EL Οδηγίες χρήσης

Χλοοκοπτικό μπαταρίας

RU Инструкция по эксплуатации

Аккумуляторная газонокосилка

SL Navodilo za uporabo

Akumulatorska kosilnica

HR Upute za uporabu

Baterijska kosilica za travu

SR/ Uputstvo za rad

BS Baterijska kosilica za travu

UK Інструкція з експлуатації

Акумуляторна газонокосарка

RO Instrucţiuni de utilizare

Maşină de tuns iarbă cu baterie

TR Kullanma Kılavuzu

Akülü çim biçme makinesi

BG Инструкция за експлоатация

Акумулаторна косачка

SQ Manual përdorimi

Korrëse bari me bateri

ET Kasutusjuhend

Akuga muruniiduk

LT Eksploatavimo instrukcija

Akumuliatorinė vejapjovė

LV Lietošanas instrukcija

Ar akumulatoru darbināms zāles pļāvējs

HandyMower 22/18V P4A Art. 14620

DEENFRNLSVDAFINOITESPTPLHUCSSKELRUSLHR

SR /

UKROTRBGSQETLTLV

Page 1 width 2 mm less: 208 mm

14620-20.960.01.indd 1 04.09.20 09:24

Fold-out Page width 5 mm less: 205 mm

DE Produkthaftung

Wir weisen ausdrücklich darauf hin, dass wir in Übereinstimmung mit dem Produkthaftungsgesetz nicht für Schäden haften, die durch unsere Produkte entstehen,

wenn diese unsachgemäß und nicht durch einen von uns autorisierten Servicepartner repariert wurden oder wenn keine Original GARDENA Teile oder von uns

zugelassene Teile verwendet wurden.

EN Product liability

In accordance with the German Product Liability Act, we hereby expressly declare that we accept no liability for damage incurred from our products where said pro-

ducts have not been properly repaired by a GARDENA-approved service partner or where original GARDENA parts or parts authorised by GARDENA were not used.

FR Responsabilité

Conformément à la loi relative à la responsabilité du fait des produits défectueux, nous déclarons expressément par la présente que nous déclinons toute responsa-

bilité pour les dommages résultant de nos produits, si lesdits produits n’ont pas été correctement réparés par un partenaire d’entretien agréé GARDENA ou si des

pièces d’origine GARDENA ou des pièces agréées GARDENA n’ont pas été utilisées.

NL Productaansprakelijkheid

Conform de Duitse wet inzake productaansprakelijkheid verklaren wij hierbij uitdrukkelijk dat wij geen aansprakelijkheid aanvaarden voor schade ontstaan uit onze

producten waarbij deze producten niet zijn gerepareerd door een GARDENA-erkende servicepartner of waarbij geen originele GARDENA-onderdelen of onderdelen

die door GARDENA zijn goedgekeurd zijn gebruikt.

SV Produktansvar

I enlighet med tyska produktansvarslagar förklarar vi härmed uttryckligen att vi inte åtar oss något ansvar för skador som orsakas av våra produkter där produkterna

inte har genomgått korrekt reparation från en GARDENA-godkänd servicepartner eller där originaldelar från GARDENA eller delar godkända av GARDENA inte använts.

DA Produktansvar

I overensstemmelse med den tyske produktansvarslov erklærer vi hermed udtrykkeligt, at vi ikke påtager os noget ansvar for skader på vores produkter, hvis de

pågældende produkter ikke er blevet repareret korrekt af en GARDENA-godkendt servicepartner, eller hvor der ikke er brugt originale GARDENA-reservedele eller

godkendte reservedele fra GARDENA.

FI Tuotevastuu

Saksan tuotevastuulain mukaisesti emme ole vastuussa laitteiden vaurioista, jos korjauksia ei ole tehnyt GARDENAn hyväksymä huoltoliike tai jos niiden syynä on

muiden kuin alkuperäisten GARDENA-varaosien tai GARDENAn hyväksymien varaosien käyttö.

IT Responsabilità del prodotto

In conformità con la Legge tedesca sulla responsabilità del prodotto, con la presente dichiariamo espressamente che decliniamo qualsiasi responsabilità per danni

causati dai nostri prodotti qualora non siano stati correttamente riparati presso un partner di assistenza approvato GARDENA o laddove non siano stati utilizzati

ricambi originali o autorizzati GARDENA.

ES Responsabilidad sobre el producto

De acuerdo con la Ley de responsabilidad sobre productos alemana, por la presente declaramos expresamente que no aceptamos ningún tipo de responsabilidad

por los daños ocasionados por nuestros productos si dichos productos no han sido reparados por un socio de mantenimiento aprobado por GARDENA o si no se

han utilizado piezas originales GARDENA o piezas autorizadas por GARDENA.

PT Responsabilidade pelo produto

De acordo com a lei alemã de responsabilidade pelo produto, declaramos que não nos responsabilizamos por danos causados pelos nossos produtos, caso os tais

produtos não tenham sido devidamente reparados por um parceiro de assistência GARDENA aprovado ou se não tiverem sido utilizadas peças GARDENA originais

ou peças autorizadas pela GARDENA.

PL Odpowiedzialność za produkt

Zgodnie z niemiecką ustawą o odpowiedzialności za produkt, niniejszym wyraźnie oświadczamy, że nie ponosimy żadnej odpowiedzialności za szkody poniesione

na skutek użytkowania naszych produktów, w przypadku gdy naprawa tych produktów nie była odpowiednio przeprowadzana przez zatwierdzonego przez firmę

GARDENA partnera serwisowego lub nie stosowano oryginalnych części GARDENA albo części autoryzowanych przez tę firmę.

HU Termékszavatosság

A németországi termékszavatossági törvénnyel összhangban ezennel nyomatékosan kijelentjük, hogy nem vállalunk felelősséget a termékeinkben keletkezett olyan

károkért, amelyek valamely GARDENA által jóváhagyott szervizpartner által nem megfelelően végzett javításból adódtak, vagy amely során nem eredeti GARDENA

alkatrészeket vagy a GARDENA által jóváhagyott alkatrészeket használtak fel.

CS Odpovědnost za výrobek

V souladu s německým zákonem o odpovědnosti za výrobek tímto výslovně prohlašujeme, že nepřijímáme žádnou odpovědnost za poškození vzniklá na našich

výrobcích, kdy zmíněné výrobky nebyly řádně opraveny schváleným servisním partnerem GARDENA nebo kdy nebyly použity originální náhradní díly GARDENA

nebo náhradní díly autorizované společností GARDENA.

SK Zodpovednosť za produkt

V súlade s nemeckými právnymi predpismi upravujúcimi zodpovednosť za výrobok týmto výslovne prehlasujeme, že nenesieme žiadnu zodpovednosť za škody

spôsobené našimi výrobkami, v prípade ktorých neboli náležité opravy vykonané servisným partnerom schváleným spoločnosťou GARDENA alebo neboli použité

diely spoločnosti GARDENA alebo diely schválené spoločnosťou GARDENA.

EL Ευθύνη προϊόντος

Σύμφωνα με τον γερμανικό νόμο περί Ευθύνης για τα Προϊόντα, με το παρόν δηλώνουμε ρητώς ότι δεν αποδεχόμαστε καμία ευθύνη για τυχόν ζημίες που

προκύπτουν από τα προϊόντα μας εάν αυτά δεν έχουν επισκευαστεί σωστά από κάποιον εγκεκριμένο συνεργάτη επισκευών της GARDENA ή εάν δεν έχουν

χρησιμοποιηθεί αυθεντικά εξαρτήματα GARDENA ή εξαρτήματα εγκεκριμένα από την GARDENA.

SL Odgovornost proizvajalca

V skladu z nemškimi zakoni o odgovornosti za izdelke,izrecno izjavljajo, da ne sprejemamo nobene odgovornosti za škodo, ki jo povzročijo naši izdelki, če teh niso

ustrezno popravili GARDENINI odobreni servisni partnerji ali pri tem niso bili uporabljeni originalni GARDENINI nadomestni deli ali GARDENINIMI homologiranimi

nadomestnimi deli.

HR Pouzdanost proizvoda

Sukladno njemačkom zakonu o pouzdanosti proizvoda, ovime izričito izjavljujemo kako ne prihvaćamo nikakvu odgovornost za oštećenja na našim proizvodima

nastala uslijed neispravnog popravka od strane servisnog partnera kojeg odobrava GARDENA ili uslijed nekorištenja originalnih GARDENA dijelova ili dijelova koje

odobrava GARDENA.

RO Răspunderea pentru produs

În conformitate cu Legea germană privind răspunderea pentru produs, declarăm în mod expres prin prezentul document că nu acceptăm nicio răspundere pentru

defecţiunile suferite de produsele noastre atunci când acestea nu au fost reparate în mod corect de un atelier de service partener, aprobat de GARDENA, sau când

nu au fost utilizate piese GARDENA originale sau piese autorizate de GARDENA.

BG Отговорност за вреди, причинени от стоки

Съгласно германския Закон за отговорността за вреди, причинени от стоки, с настоящото изрично декларираме, че не носим отговорност за щети,

причинени от нашите продукти, ако те не са били правилно ремонтирани от одобрен от GARDENA сервиз или ако не са използвани оригинални

части на GARDENA или части, одобрени от GARDENA.

ET Tootevastutus

Vastavalt Saksamaa tootevastutusseadusele deklareerime käesolevaga selgesõnaliselt, et me ei kanna mingisugust vastutust meie toodetest tingitud kahjude eest, kui

need tooted ei ole korrektselt parandatud GARDENA heakskiidetud hoolduspartneri poolt või kui parandamisel ei ole kasutatud GARDENA originaalosi või GARDENA

volitatud osi.

LT Gaminio patikimumas

Mes aiškiai pareiškiame, kad, atsižvelgiant į Vokietijos gaminių patikimumo įstatymą, neprisiimame atsakomybės dėl bet kokios žalos, patirtos dėl mūsų gaminių, jeigu

jie buvo netinkamai taisomi arba jų dalys buvo pakeistos neoriginaliomis GARDENA dalimis ar nepatvirtintomis dalimis, arba jeigu remonto darbai buvo atliekami ne

GARDENA techninės priežiūros centro specialistų.

LV Atbildība par produkcijas kvalitāti

Saskaņā ar Vācijas likumu par atbildību par produkcijas kvalitāti ar šo mēs paziņojam, ka neuzņemamies atbildību par bojājumiem, kas radušies, lietojot mūsu

izstrādājumus, kuru remontu nav veicis uzņēmuma GARDENA apstiprināts apkopes partneris vai kuru remontam netika izmantotas oriģinālās GARDENA detaļas vai

detaļas, kuru lietošanu apstiprinājis uzņēmums GARDENA.

14620-20.960.01.indd 2 04.09.20 09:24

Fold-out Page width 5 mm less: 205 mm

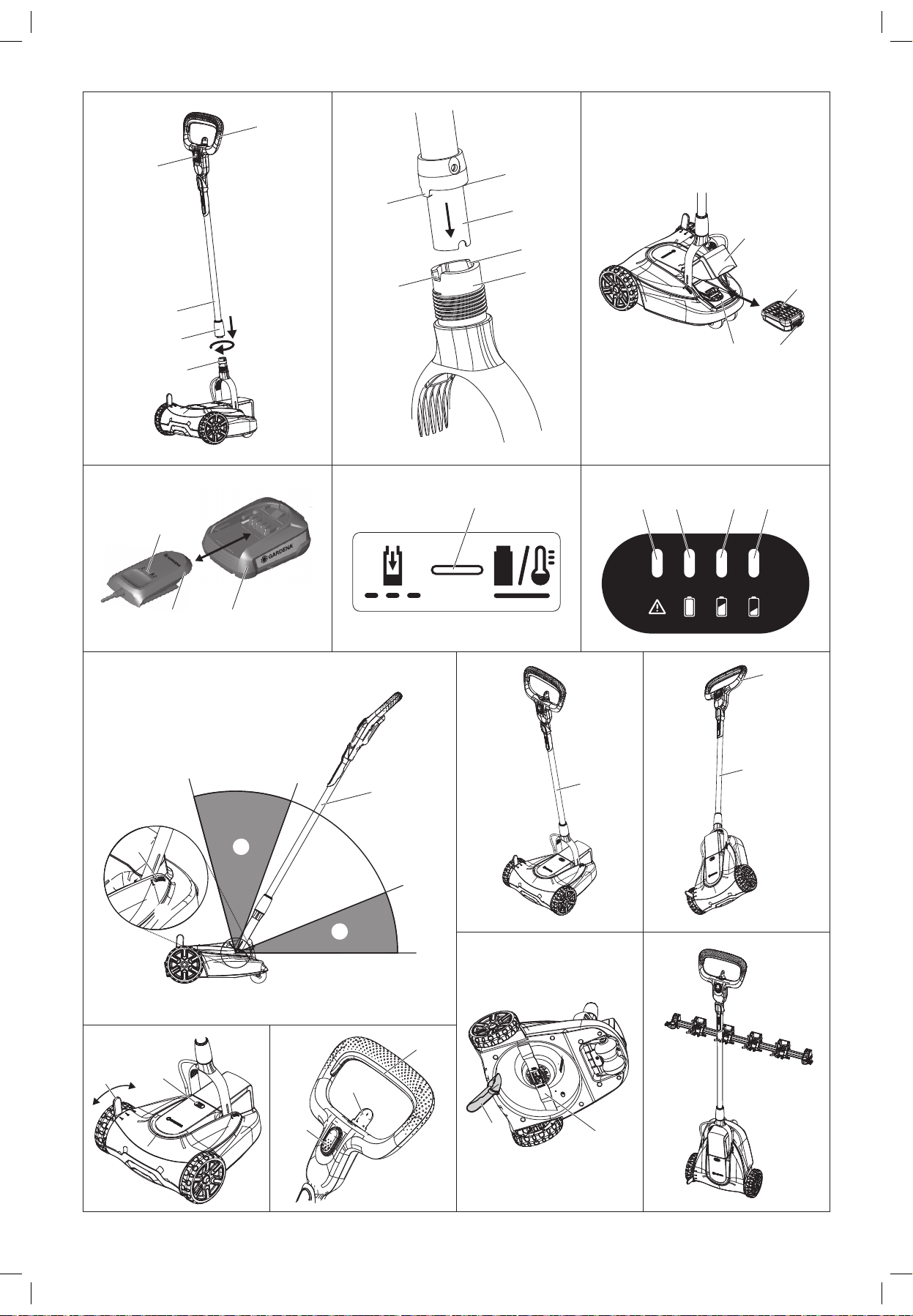

5A2

X Y

O3 åO4 ç € ∑ «

0°

22°

70°

105°

Art. 3501 / 3503

14620-20.960.01.indd 3 04.09.20 09:24

DE Akku-Rasenmäher HandyMower

1. SICHERHEIT ...........................................4

2. MONTAGE .............................................5

3. BEDIENUNG ...........................................6

4. WARTUNG.............................................7

5. LAGERUNG ............................................7

6. FEHLERBEHEBUNG .....................................7

7. TECHNISCHE DATEN ....................................8

8. LIEFERBARES ZUBEHÖR .................................8

9. SERVICE/GARANTIE.....................................8

Originalbetriebsanleitung.

Dieses Produkt kann von Kindern ab

8 Jahren und darüber sowie von Personen

mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten oder Mangel an Erfahrung

und Wissen benutzt werden, wenn sie beaufsich-

tigt oder bezüglich des sicheren Gebrauchs des

Produkts unterwiesen wurden und die daraus

resultierenden Gefahren verstehen. Kinder dürfen

nicht mit dem Produkt spielen. Reinigung und

Benutzer-Wartung dürfen nicht von Kindern ohne

Beaufsichtigung durchgeführt werden.

Wir empfehlen eine Benutzung des Produkts

erst für Jugendliche ab 16 Jahren.

Bestimmungsgemäße Verwendung:

Der GARDENA Rasenmäher ist für das Mähen von Rasen in privaten

Hausgärten und Schrebergärten bestimmt.

Das Produkt ist nicht für den Langzeitbetrieb geeignet.

GEFAHR! Körperverletzung!

v Verwenden Sie das Produkt nicht zum Schneiden von Büschen,

Hecken, Sträuchern und Stauden, zum Schneiden von Kletter-

pflanzen oder Gras auf Dächern oder auf dem Balkon, zum Zer-

kleinern von Ästen und Zweigen sowie zum Ausgleichen von

Unregelmäßigkeiten im Boden. Verwenden Sie das Produkt

nicht an Hängen mit einer Neigung von mehr als 20°.

Allgemeine Sicherheitshinweise

Elektrische Sicherheit für das Ladegerät

GEFAHR! Stromschlag!

Verletzungsgefahr durch Stromschlag.

v Das Produkt muss über eine Fehlerstromschutzeinrichtung (RCD)

mit einem Nennauslösestrom von höchstens 30 mA mit Strom versorgt

werden.

Training

a) Lesen Sie die Gebrauchsanweisung sorgfältig. Machen Sie sich mit den

Stellteilen und dem richtigen Gebrauch der Maschine vertraut.

b) Erlauben Sie niemals Kindern oder anderen Personen, die die Gebrauchs-

anweisung nicht kennen, den Rasenmäher zu benutzen. Örtliche Bestimmun-

gen können das Mindestalter des Benutzers festlegen.

c) Mähen Sie niemals, während Personen, besonders Kinder, oder Tiere in der

Nähe sind.

d) Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit

anderen Personen oder deren Eigentum verantwortlich ist.

Vorbereitende Maßnahmen

a) Beim Betrieb der Maschine sind immer festes Schuhwerk und lange Hosen

zu tragen. Betreiben Sie die Maschine nicht barfüßig oder in leichten Sanda-

len. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden

Schnüren oder Gürteln.

b) Überprüfen Sie das Gelände, auf dem die Maschine eingesetzt wird und ent-

fernen Sie alle Gegenstände, die von der Maschine erfasst und weggeschleu-

dert werden können.

c) Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneid-

messer, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt

oder beschädigt sind. Abgenutzte oder beschädigte Schneidmesser und

Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise

ausgetauscht werden. Abgenutzte oder beschädigte Hinweisschilder müssen

ersetzt werden.

d) Vor dem Gebrauch sind immer Anschlussleitung und Verlängerungsleitung

auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls

die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versorgungs-

netzgetrennt werden.

BERÜHREN SIE DIE LEITUNG NICHT, BEVOR SIE GETRENNT IST.

Benutzen Sie die Maschine nicht, wenn die Leitung abgenutzt oder

beschädigt ist.

Handhabung

a) Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

b) Wenn möglich, ist der Einsatz des Gerätes bei nassem Gras zu vermeiden.

c) Achten Sie immer auf einen guten Stand an Hängen.

d) Führen Sie die Maschine nur im Schritttempo.

e) Mähen Sie quer zum Hang, niemals auf- oder abwärts.

f) Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern.

g) Mähen Sie nicht an übermäßig steilen Hängen.

h) Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder

ihn zu sich heranziehen.

i) Halten Sie das (die) Schneidmesser an, wenn der Rasenmäher angekippt

werden muss zum Transport über andere Flächen als Gras und wenn der

Rasenmäher von und zu der zu mähenden Fläche bewegt wird.

j) Benutzen Sie niemals den Rasenmäher mit beschädigten Schutzeinrichtungen

oder Schutzgittern oder ohne angebaute Schutzeinrichtungen, z.B. Prall-

bleche und/oder Grasfangeinrichtungen.

k) Starten oder betätigen Sie den Anlassschalter mit Vorsicht, entsprechend den

Herstelleranweisungen. Achten Sie auf ausreichenden Abstand der Füße zu

dem (den) Schneidmesser(n).

l) Beim Starten oder Anlassen des Motors darf der Rasenmäher nicht gekippt

werden, es sei denn, der Rasenmäher muss bei dem Vorgang angehoben

werden. In diesem Fall kippen Sie ihn nur so weit, wie es unbedingt erforder-

lich ist und heben Sie nur die vom Benutzer abgewandte Seite hoch.

m) Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

n) Führen Sie niemals Hände oder Füße an oder unter sich drehende Teile.

Halten Sie sich immer entfernt von der Auswurföffnung.

o) Heben Sie oder tragen Sie niemals einen Rasenmäher mit laufendem Motor.

p2) Stellen Sie den Motor ab und ziehen Sie den Startschlüssel ab. Vergewissern

Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekom-

men sind:

– wann immer Sie den Rasenmäher verlassen;

– bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal

beseitigen;

– bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an ihm

durchführen;

– wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen

am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor

Sie erneut starten und mit dem Rasenmäher arbeiten.

Falls der Rasenmäher anfängt ungewöhnlich stark zu vibrieren, ist eine

sofortige Überprüfung erforderlich:

– suchen Sie nach Beschädigungen;

– führen Sie die erforderlichen Reparaturen beschädigter Teile durch;

WICHTIG!

Lesen Sie die Gebrauchsanweisung sorgfältig und bewahren Sie diese

zum Nachlesen auf.

Symbole auf dem Produkt:

Lesen Sie die Betriebsanleitung.

Abstand halten.

Vorsicht – Scharfe Schneidmesser –

Schneidmesser laufen nach.

Sperreinrichtung ziehen vor Instandhaltungsarbeiten.

Sichern Sie den Arbeitsbereich vor Beginn der Arbeiten.

Achten Sie auf verborgene Kabel.

Abschalten:

Akku entnehmen vor Reinigungs- und Wartungsarbeiten.

Für das Ladegerät:

Stecker sofort vom Netz trennen, wenn die Leitung

beschädigt oder durchtrennt wurde.

1. SICHERHEIT

Page 2 width 2 mm less: 208 mm

14620-20.960.01.indd 4 04.09.20 09:24

– sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen

sind.

Wartung und Lagerung

a) Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen

sind und das Gerät in einem sicheren Arbeitszustand ist.

b) Prüfen Sie regelmäßig die Grasfangeinrichtung auf Verschleiß oder Verlust der

Funktionsfähigkeit.

c) Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.

d) Achten Sie darauf, dass bei Maschinen mit mehreren Schneidmessern die

Bewegung eines Schneidmessers zu Drehungen der übrigen Schneidmesser

führen kann.

e) Achten Sie beim Einstellen der Maschine darauf, dass keine Finger zwischen

bewegenden Schneidmessern und feststehenden Teilen der Maschine einge-

klemmt werden.

f) Lassen Sie den Motor abkühlen, bevor Sie die Maschine abstellen.

g) Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn

die Spannungsquelle abgeschaltet ist, die Schneidmesser sich bewegen kön-

nen.

h) Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.

Zusätzliche Sicherheitshinweise

Sicherer Umgang mit Akkus

Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen kön-

nen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie diese Anweisungen gut auf. Benutzen Sie das Ladegerät nur,

wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchfüh-

ren können oder entsprechende Anweisungen erhalten haben.

v Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung.

Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.

v Laden Sie nur Li-Ionen Akkus des POWER FOR ALL System Typs

PBA18V ab einer Kapazität von 1,5 Ah (ab 5 Akkuzellen). Die Akku-

spannung muss zur Akku-Ladespannung des Ladegerätes passen.

Laden Sie keine nicht wiederaufladbaren Akkus.

Ansonsten besteht Brand- und Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlages.

v Halten Sie das Ladegerät sauber.

Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

v Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker.

Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen.

Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qua-

lifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines

elektrischen Schlages.

v Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund

(z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung.

Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht

Brandgefahr.

vWenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von

GARDENA oder einer autorisierten Kundendienststelle für GARDENA-

Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

v Betreiben Sie das Produkt nicht während es geladen wird.

v Diese Sicherheitshinweise gelten nur für Li-Ionen Akkus des

POWER FOR ALL Systems PBA 18V.

v Verwenden Sie den Akku nur in Produkten der POWER FOR ALL

System Hersteller.

Nur so wird der Akku vor gefährlicher Überlastung geschützt.

v Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller

empfohlen werden.

Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist,

besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

v Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus

zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im

Ladegerät auf.

v Bewahren Sie Akkus außerhalb der Reichweite von Kindern auf.

v Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

v Bei Beschädigung und unsachgemäßem Gebrauch des Akkus kön-

nenDämpfe austreten. Der Akku kann brennen oder explodieren.

Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf.

Die Dämpfe können die Atemwege reizen.

v Bei falscher Anwendung oder beschädigtem Akku kann brennbare

Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt

damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüs-

sigkeit in die Augen kommt, nehmen Sie zusätzliche ärztliche Hilfe

in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder

Verbrennungen führen.

v Bei defektem Akku kann Flüssigkeit austreten und angrenzende

Gegenstände benetzen. Überprüfen Sie betroffene Teile.

Reinigen Sie diese oder tauschen Sie sie gegebenenfalls aus.

v Schließen Sie den Akku nicht kurz. Halten Sie den nicht benutzten

Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln,

Schraubenoder anderen kleinen Metallgegenständen, die eine

2. MONTAGE

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr falls das Produkt unbeabsichtigt

startet.

vEntnehmen Sie den Akku, entfernen Sie den Sicherheits-

schlüssel und ziehen Sie Handschuhe an bevor Sie das

Produkt montieren.

Holm montieren [Abb. A1/ A2]:

1. Schieben Sie den Holm 1in die Holm-Aufnahme 2. Dabei muss

die Einschaltsperre 7am Griff 5nach vorne zeigen.

Stellen Sie sicher, dass der Holm 1vollständig eingesteckt ist

und, dass sich die Nasen ,am Holm in den Aussparungen bder

Holm-Aufnahme 2befinden.

2. Ziehen Sie die Klemm-Hülse 3fest.

Überbrückungder Kontakte verursachen könnten. Ein Kurzschluss zwi-

schen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

v Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher

oder durch äußere Krafteinwirkung kann der Akku beschädigt werden.

Es kann zu einem internen Kurzschluss kommen und der Akku brennen,

rauchen, explodieren oder überhitzen.

v Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus

sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen

erfolgen.

v Schützen Sie den Akku vor Hitze, z.B. auch vor dauernder

Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit.

Es besteht Explosions- und Kurzschlussgefahr.

v Betreiben und lagern Sie den Akku nur bei einer Umgebungstempe-

ratur zwischen –20 °C und +50 °C.

Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen. Bei Temperaturen

<0 °C kann es gerätespezifisch zu Leistungseinschränkung kommen.

v Laden Sie den Akku nur bei Umgebungstemperaturen zwischen

0 °C und +45 °C. Laden außerhalb des Temperaturbereiches kann den Akku

beschädigen oder die Brandgefahr erhöhen.

Elektrische Sicherheit

GEFAHR! Herzstillstand!

Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld.

Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktions-

weise aktiver oder passiver medizinischer Implantate auswirken. Um die

Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen

führen können, auszuschließen, sollten Personen mit einem medizini-

schen Implantat vor dem Gebrauch dieses Produkts ihren Arzt und den

Hersteller des Implantats konsultieren.

Verwenden Sie das Akku-Produkt nur zwischen 0 °C bis 40 °C.

Verwenden Sie das Produkt nicht unter feuchten Bedingungen.

Schützen Sie die Akkukontakte vor Feuchtigkeit.

Persönliche Sicherheit

GEFAHR! Erstickungsgefahr!

Kleinere Teile können leicht verschluckt werden. Durch den Polybeutel

besteht Erstickungsgefahr für Kleinkinder. Halten Sie Kleinkinder wäh-

rend der Montage fern.

Zerlegen Sie das Produkt nicht über den Lieferzustand hinaus.

Tragen Sie Handschuhe, rutschfeste Schuhe und Sichtschutz.

Vermeiden Sie eine Überlastung des Rasenmähers.

Arbeiten Sie nicht mit dem Produkt, wenn Sie müde oder krank sind oder unter

Einfluss von Alkohol, Drogen oder Medikamenten stehen.

Gefahr des Ausrutschens:

– im nassen Gras

– bei steilen Hängen

– beim Transport

Seien Sie vorsichtig, wenn Sie rückwärtsgehen.

Schützen Sie das Produkt vor Nässe durch Regen und vor sonstiger Feuchtig-

keit.

GEFAHR! Explosionsgefahr!

Arbeiten Sie mit dem Produkt nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden

können.

Page 2 width 2 mm less: 208 mm

14620-20.960.01.indd 5 04.09.20 09:24

Aus Sicherheitsgründen stoppt der Mäher sofort, wenn der Holm aus

der Arbeitsposition Übewegt wird.

Parkposition Nca. 70° – 105° [Abb. O5/O6]:

Wenn der Holm 1ganz nach oben gestellt ist, befindet sich der Holm 1

in der Parkposition N. In dieser Position kann der Mäher nicht gestartet

werden.

Transportposition _ca. 0° – 22° [Abb. O5/O7]:

Zum Transport kann der Mäher am Holm 1oder am Griff 5getragen

werden.

Wenn der Mäher getragen wird, befindet sich der Holm 1in der

Transportposition _. In dieser Position kann der Mäher nicht

gestartet werden.

Schnitthöhe einstellen [Abb. O8]:

Die Schnitthöhe kann von 30 – 50 mm in 3 Positionen eingestellt

werden.

1. Drücken Sie die Höhenverstellung qin Richtung des Rades und

stellen Sie die Höhenverstellung qauf die gewünschte Position.

2. Lassen Sie die Höhenverstellung qin der gewünschten Position

einrasten.

Mäher starten [Abb. O1/O9 ]:

GEFAHR! Körperverletzung!

Es besteht Verletzungsgefahr, wenn das Produkt beim

Loslassen des Start-Hebels nicht anhält.

vUmgehen Sie nicht die Sicherheitsvorrichtungen oder

Schalter. Befestigen Sie beispielsweise nicht den Start-

Hebel am Griff.

Starten:

Das Produkt ist mit einer Zweischalter-Sicherheitsvorrichtung

(Sicherheitsschlüssel mit Einschaltsperre) ausgestattet, die ein

unbeabsichtigtes Einschalten des Produkts verhindert.

1. Öffnen Sie den Deckel 4.

2. Setzen Sie den Akku Yin die Akku-Aufnahme Cbis dieser hörbar

einrastet.

3. Stecken Sie den Sicherheitsschlüssel 6in den Griff und drehen Sie

ihn in die Stellung .

4. Drücken Sie die Einschaltsperre 7mit einer Hand und ziehen Sie

den Start-Hebel 8mit der anderen Hand.

Der Mäher startet und die Akku-Ladezustands-Anzeige Nwird für

5Sekunden angezeigt.

5. Lassen Sie die Einschaltsperre 7los.

Stoppen:

1. Lassen Sie den Start-Hebel 8los.

Der Mäher stoppt.

2. Drehen Sie den Sicherheitsschlüssel 6in die Stellung und

entnehmen Sie ihn.

Tipps zur Verwendung des Mähers:

Um einen gepflegten Rasen zu erhalten und die Schnittleistung zu opti-

mieren, empfehlen wir, den Rasen regelmäßig, wenn möglich einmal pro

Woche, zu mähen. Der Rasen wird dichter, wenn er regelmäßig gemäht

wird.

Mähen Sie nach längeren Mähpausen (Urlaubsrasen) zunächst mit der

größten Schnitthöhe in eine Richtung und anschließend quer dazu in der

gewünschten Schnitthöhe.

Mähen Sie den Rasen nach Möglichkeit nur in trockenem Zustand. Wenn

das Gras feucht ist, erhalten Sie ein unregelmäßiges Schnittmuster.

Schnittleistung und Akkuladung:

Die Rasenfläche pro Akkuladung ist von verschiedenen Faktoren abhän-

gig, wie Feuchtigkeit, Grasdichte und Schnitthöhe. Für eine optimale

Flächennutzung schalten Sie den Mäher nicht zu häufig ein und aus,

da die Akkulaufzeit dadurch reduziert wird. Die Schnittleistung pro Akku-

laufzeit kann durch größere Schnitthöhe und häufiges Mähen optimal

genutzt werden.

Mulchen:

Das speziell geformte Messer sorgt für optimale Schnitt- und Mulch-

ergebnisse. Die Grashalme werden nicht einfach nur abgeschnitten, son-

dern gleichzeitig in kleine Partikel zerteilt, welche auf die Erde zwischen

den Grashalmen fallen und somit das Austrocknen des Rasens verringern.

Grasschnitt muss weder eingesammelt noch entsorgt werden und ist ein

natürliches Düngemittel.

3. BEDIENUNG

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr falls das Produkt unbeabsichtigt

startet.

vWarten Sie, bis das Messer zum Stillstand gekommen ist,

entfernen Sie den Sicherheitsschlüssel und ziehen Sie

Handschuhe an, bevor Sie das Produkt einstellen oder trans-

portieren.

Akku laden [Abb. O1/ O2/O3 ]:

ACHTUNG!

vBeachten Sie die Netzspannung! Die Spannung der Stromquelle

muss mit den Angaben auf dem Typenschild des Ladegerätes über-

einstimmen.

Beim GARDENA Akku-Mäher Art. 14620-55 ist kein Akku und

kein Ladegerät im Lieferumfang enthalten.

Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus

automatisch erkannt und abhängig von Akkutemperatur und -spannung

mit dem jeweils optimalen Ladestrom geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewahrung im

Ladegerät immer vollständig aufgeladen.

1. Öffnen Sie den Deckel 4.

2. Drücken Sie die Entriegelungs-Taste >und entnehmen Sie den

Akku Yaus der Akku-Aufnahme C.

3. Schließen Sie das Akku-Ladegerät Xan eine Netzsteckdose an.

4. Schieben Sie das Akku-Ladegerät Xauf den Akku Y.

Wenn die Akku-Ladeanzeige åam Ladegerät grün blinkt,

wird der Akku geladen.

Wenn die Akku-Ladeanzeige åam Ladegerät permanent

grün leuchtet, ist der Akku vollständig geladen

(Ladedauer, siehe 7. TECHNISCHE DATEN).

5. Prüfen Sie in regelmäßigen Abständen den Ladezustand beim Laden.

6. Wenn der Akku Yvollständig geladen ist, können Sie den Akku Y

vom Ladegerät Xtrennen.

Bedeutung der Anzeigeelemente:

Anzeige am Ladegerät [Abb. O3]:

Blinklicht Akku-

Ladeanzeige å

Der Ladevorgang wird durch Blinken der Akku-Ladeanzeige å

signalisiert.

Hinweis: Der Ladevorgang ist nur möglich, wenn die

Temperatur des Akkus im zulässigen Ladetemperaturbereich

ist, siehe 7. TECHNISCHE DATEN.

Dauerlicht Akku-

Ladeanzeige å

Das Dauerlicht der Akku-Ladeanzeige åsignalisiert, dass der Akku

vollständig aufgeladen ist oder dass die Temperatur des Akkus außer-

halb des zulässigen Ladetemperaturbereiches ist und deshalb nicht

geladen werden kann. Sobald der zulässige Temperaturbereich erreicht

ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Akku-Lade-

anzeige å, dass der Netzstecker in die Steckdose eingesteckt ist und

das Ladegerät betriebsbereit ist.

Akku-Ladezustands-Anzeige Nam Produkt [Abb. O4/O8]:

Nach dem Start des Produkts wird die Akku-Ladezustands-

Anzeige Nfür 5 Sekunden angezeigt.

Akku-Ladezustand Akku-Ladezustands-Anzeige

67 – 100 % geladen «, ∑und €leuchten grün

34 – 66 % geladen «und ∑leuchten grün

11 – 33 % geladen «leuchtet grün

0 – 10 % geladen «blinkt grün

Wenn die LED «grün blinkt, muss der Akku geladen werden.

Wenn die Fehler-LED çleuchtet oder blinkt, siehe 6. FEHLERBEHEBUNG.

Arbeitspositionen:

Das Produkt ist mit einer Sicherheitsvorrichtung ausgestattet,

die ein Einschalten in der Position bei Arbeitsunterbrechung und

Transportposition verhindert.

Arbeitsposition Üca. 22° – 70° [Abb. O5]:

Damit der Mäher gestartet werden kann, muss sich der Holm 1in der

Arbeitsposition Ü(ca. 22° – 70°) befinden.

14620-20.960.01.indd 6 04.09.20 09:24

Das beste Mulchergebnis wird erreicht wenn 1/3 der Grashöhe geschnit-

ten wird (z.B. von 60 mm auf 40 mm).

Die maximale Fläche von 50 m² wird nur bei optimalen Bedienungen

erreicht.

4. WARTUNG

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr falls das Produkt unbeabsichtigt

startet.

vWarten Sie, bis das Messer zum Stillstand gekommen

ist, entfernen Sie den Sicherheitsschlüssel und ziehen

Sie Handschuhe an, bevor Sie das Produkt warten.

Mäher reinigen:

GEFAHR! Körperverletzung!

Verletzungsgefahr und Risiko einer Beschädigung

des Produkts.

vReinigen Sie das Produkt nicht mit Wasser oder einem

Wasserstrahl (insbesondere Hochdruckwasserstrahl).

vReinigen Sie nicht mit Chemikalien, einschließlich Benzin

oder Lösungsmitteln. Einige können wichtige Kunststoffteile

zerstören.

Unterseite des Mähers reinigen [Abb. M1]:

Die Unterseite ist am einfachsten direkt nach dem Mähen zu reinigen.

1. Legen Sie den Mäher vorsichtig auf die Seite.

2. Reinigen Sie die Unterseite und das Messer 9mit einer Bürste

und dem beiliegenden Schaber 0(verwenden Sie keine scharfen

Gegenstände).

Oberseite des Mähers reinigen:

v Reinigen Sie die Oberseite mit einem feuchten Tuch.

Akku und Akku-Ladegerät reinigen:

Stellen Sie sicher, dass die Oberfläche und die Kontakte des Akkus

und des Akku-Ladegeräts stets sauber und trocken sind, bevor Sie das

Akku-Ladegerät anschließen.

Verwenden Sie kein fließendes Wasser.

v Akku-Ladegerät: Reinigen Sie die Kontakte und die Kunststoffteile

mit einem weichen, trockenen Tuch.

v Akku: Reinigen Sie gelegentlich die Lüftungsschlitze und die

Anschlüsse des Akkus mit einem weichen, sauberen und trockenen

Pinsel.

5. LAGERUNG

Außerbetriebnahme [Abb. S1]:

Das Produkt muss für Kinder unzugänglich aufbewahrt werden.

1. Drehen Sie den Sicherheitsschlüssel in die Stellung und entnehmen

Sie ihn.

2. Entnehmen Sie den Akku.

3. Laden Sie den Akku.

4. Reinigen Sie den Mäher, den Akku und das Ladegerät

(siehe 4. WARTUNG).

5. Für eine platzsparende Aufbewahrung kann der Mäher am Holm in

den GARDENA Gerätehalter Art. 3501/3503 aufgehängt werden.

(Der Mäher darf nicht am Griff aufgehängt werden.)

6. Bewahren Sie den Mäher, den Akku und das Akku-Ladegerät an

einem trockenen, geschlossenen und frostsicheren Ort auf.

Entsorgung:

(gemäß RL2012/19/EU)

Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt

werden. Es muss gemäß den geltenden lokalen Umweltschutz-

vorschriften entsorgt werden.

WICHTIG!

v Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling-

Sammelstelle.

Entsorgung des Akkus:

Li-ion

Der GARDENA Akku enthält Lithium-Ionen-Zellen, die am Ende

ihrer Lebensdauer getrennt vom normalen Hausmüll zu entsorgen

sind.

WICHTIG!

v Entsorgen Sie die Akkus über oder durch Ihre örtliche Recycling-

Sammelstelle.

1. Entladen Sie die Lithium-Ionen-Zellen vollständig (wenden Sie sich

an den GARDENA Service).

2. Sichern Sie die Lithium-Ionen-Zellen-Kontakte gegen Kurzschluss.

3. Entsorgen Sie die Lithium-Ionen-Zellen fachgerecht.

6. FEHLERBEHEBUNG

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr falls das Produkt unbeabsichtigt

startet.

vWarten Sie, bis das Messer zum Stillstand gekommen ist,

entfernen Sie den Sicherheitsschlüssel und ziehen Sie

Handschuhe an, bevor Sie Fehler des Produkt beheben.

Messer austauschen:

GEFAHR! Körperverletzung!

Schnittverletzungsgefahr falls sich das Messer

beschädigt,verbogen, mit Unwucht oder angeschla-

genenSchnittkanten dreht.

vVerwenden Sie den Mäher nicht mit beschädigtem oder ver-

bogenem Messer, Messer mit Unwucht oder angeschlagenen

Schnittkanten.

vSchleifen Sie das Messer nicht nach.

GARDENA Ersatzteile sind bei Ihrem GARDENA Händler oder beim

GARDENA Service erhältlich.

Verwenden Sie nur ein Original GARDENA Messer:

• GARDENA Ersatzmesser Art. 4105

vLassen Sie das Messer durch den GARDENA Service oder durch

einen von GARDENA autorisierten Vertragshändler austauschen.

Problem Mögliche Ursache Abhilfe

Motor ist blockiert und

verursacht ein Geräusch Motor ist blockiert. vEntfernen Sie das Hindernis.

Starten Sie wieder.

Schnitthöhe ist zu niedrig. vStellen Sie eine größere

Schnitthöhe ein.

Laute Geräusche,

der Mäher klappert Schrauben am Motor,

der Befestigung oder am

Mähergehäuse sind lose.

vLassen Sie die Schrauben

durch einen autorisierten

Vertragshändler oder durch

den GARDENA Service

nachziehen.

Mäher läuft unrund oder

vibriert stark Messer ist beschädigt/

verschlissen oder die

Messerhalterung ist gelöst.

vLassen Sie das Messer durch

einen autorisierten Vertrags-

händler oder durch den

GARDENA Service nachziehen

oder austauschen.

Messer ist stark verschmutzt. vReinigen Sie den Mäher

(siehe 4. WARTUNG).

Wenn dadurch das Problem

nicht behoben wird, wenden

Sie sich an den GARDENA

Service.

Der Rasen ist nicht

sauber gemäht Messer ist stumpf oder

beschädigt.

vLassen Sie das Messer

durch den GARDENA Service

austauschen.

Schnitthöhe ist zu niedrig. vStellen Sie eine größere

Schnitthöhe ein.

Mäher startet nicht oder

stoppt.

LED «blinkt grün

[Abb. O4]

Akku ist leer. vLaden Sie den Akku.

Mäher startet nicht oder

stoppt.

Fehler-LED çleuchtet rot

[Abb. O4]

Akkutemperatur ist außerhalb

des zulässigen Bereichs.

vWarten Sie bis die Akku-

temperatur wieder zwischen

0 °C – +45 °C liegt.

14620-20.960.01.indd 7 04.09.20 09:24

Problem Mögliche Ursache Abhilfe

Mäher startet nicht oder

stoppt.

Fehler-LED çleuchtet rot

[Abb. O4]

Zwischen den Akkukontakten

am Mäher befinden sich Was-

sertropfen oder Feuchtigkeit.

v Entfernen Sie die Wasser-

tropfen/Feuchtigkeit mit

einem trockenen Tuch.

Motor ist blockiert. vEntfernen Sie das Hindernis.

Starten Sie wieder.

Mäher startet nicht oder

stoppt.

Fehler-LED çblinkt rot

[Abb. O4]

Produkt ist defekt. vWenden Sie sich an den

GARDENA Service.

Mäher startet nicht oder

stoppt.

Fehler-LED çleuchtet

nicht [Abb. O4]

Akku ist nicht vollständig in die

Akku-Aufnahme eingesetzt.

vSetzen Sie den Akku vollstän-

dig in die Akku-Aufnahme ein

bis dieser hörbar einrastet.

Sicherheitsschlüssel ist nicht

auf Stellung gedreht.

vDrehen Sie den Sicherheits-

schlüssel in die Stellung .

Holm befindet sich nicht in der

Arbeitsposition Ü

[Abb. O5].

v Stellen Sie sicher, dass sich

der Holm beim Einschalten

inder Arbeitsposition Ü

befindet (ca. 22° – 70°).

Klemm-Hülse ist nicht ange-

zogen oder hat sich gelöst

[Abb. A1/A2].

v Ziehen Sie die Klemm-Hülse

fest (siehe

Holm montieren

Akku ist defekt. vErsetzen Sie den Akku.

Produkt ist defekt. vWenden Sie sich an den

GARDENA Service.

Ladevorgang ist nicht

möglich.

Akku-Ladeanzeige å

leuchtet dauerhaft

[Abb. O3]

Akku ist nicht (richtig)

aufgesetzt.

vSetzen Sie den Akku korrekt

auf das Ladegerät auf.

Akkukontakte sind

verschmutzt.

vReinigen Sie die Akkukon-

takte (z.B. durch mehrfaches

Ein- und Ausstecken des

Akkus. Ggf. den Akku erset-

zen).

Akkutemperatur ist außer-

halbdes zulässigen

Ladetemperaturbereichs.

vWarten Sie bis die Akku-

temperatur wieder zwischen

0 °C – +45 °C liegt.

Akku ist defekt. vErsetzen Sie den Akku.

Akku-Ladeanzeige å

leuchtet nicht [Abb. O3] Netzstecker des Ladegerätes

ist nicht (richtig) eingesteckt.

vStecken Sie den Netzstecker

(vollständig) in die Steckdose.

Steckdose, Netzkabel oder

Ladegerät ist defekt.

vPrüfen Sie die Netzspannung.

Lassen Sie ggf. das Lade-

gerät durch einen autorisier-

ten Vertragshändler oder

durch den GARDENA Service

prüfen.

HINWEIS: Bitte wenden Sie sich bei anderen Störungen an Ihr GARDENA Ser-

vice-Center. Reparaturen dürfen nur von den GARDENA Service-Centern sowie

von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind.

7. TECHNISCHE DATEN

Akku-Rasenmäher

Einheit Wert (Art. 14620)

Drehzahl des Messers U/min. 6000

Schnittbreite cm 22

Schnitthöheneinstellung

(3 Positionen) mm 30 – 50

Gewicht (ohne Akku) kg 4,2

Schalldruckpegel LpA1)

Unsicherheit kpA

dB (A) 74

2,5

Schallleistungspegel LWA2):

gemessen/garantiert

Unsicherheit kWA

dB (A)

84 / 86

1,5

Handarmschwingung avhw1)

Unsicherheit kvhw

m/s2< 2,5

1,5

Messverfahren gemäß: 1) EN 60335-2-77 2) RL 2000/14/EC

HINWEIS: Der angegebene Vibrationsemissionswert wurde entsprechend einem

genormten Prüfverfahren gemessen und kann zum Vergleich von Elektrowerk-

zeugen miteinander herangezogen werden. Dieser Wert kann auch für die vor-

läufige Beurteilung der Exposition verwendet werden. Der Vibrationsemissionswert kann

während der tatsächlichen Verwendung des Elektrowerkzeugs variieren.

System-Akku

PBA 18V 2,5Ah W-B

Einheit Wert (Art. 14903)

Akku-Spannung V (DC) 18

System-Akku

PBA 18V 2,5Ah W-B

Einheit Wert (Art. 14903)

Akku-Kapazität Ah 2,5

Anzahl der Zellen (Li-Ion) 5

Geeignete POWER FOR ALL System Akku-Ladegeräte: AL 18..CV.

Akku-Ladegerät

AL 1810 CV P4A

Einheit Wert (Art. 14900)

Netzspannung V (AC) 220 – 240

Netzfrequenz Hz 50 – 60

Nennleistung W 26

Akku-Ladespannung V (DC) 18

Max. Akku-Ladestrom mA 1000

Akku-Ladezeit 80%/

97 – 100% (ca.)

PBA 18V 2,0Ah W-B

PBA 18V 2,5Ah W-B

PBA 18V 4,0Ah W-C

min.

96 / 124

120 / 154

192 / 244

Zulässiger Ladetemperatur-

bereich °C 0 – 45

Gewicht entsprechend

EPTA-Procedure 01:2014 kg 0,17

Schutzklasse / II

Geeignete POWER FOR ALL System Akkus: PBA 18V.

8. LIEFERBARES ZUBEHÖR

GARDENA Ersatzmesser Als Ersatz für stumpfe Messer. Art. 4105

GARDENA Gerätehalter Zum platzsparenden Aufbewahren des Mähers. Art. 3501/

3503

GARDENA System-Akku

PBA 18V/45 P4A

PBA 18V/72 P4A

Akku für zusätzliche Laufzeit oder zum Austausch.

Art. 14903

Art. 14905

GARDENA Akku-Schnell-

ladegerät AL 1830 CV P4A Zum schnellen Laden des POWER FOR ALL System

Akkus PBA 18V..W-.. Art. 14901

9. SERVICE/GARANTIE

Wir bieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren

Zentralen Reparaturservice – Bearbeitungsdauer in unserem

Hause max. 5 Arbeitstage

• Einfache und kostengünstige Rücksendung an GARDENA

– Rücksendeportal unter

www.gardena.de/service/reparatur-service

– Abhol-Service: Abholung innerhalb von 2 Tagen

– nur innerhalb Deutschlands

• Kompetente Beratung bei Störung/Reklamation

durch unseren Technischen Service

• Schnelle und kostengünstige Ersatzteilversorgung

durch unseren Zentralen Ersatzteil-Service

– Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage

Service-Anschrift

GARDENA Manufacturing GmbH Service

Hans-Lorenser-Str. 40, D-89079 Ulm

Ihre direkte Verbindung zum Service in Deutschland

Telefon (07 31) 4 90 + Durchwahl

www.gardena.de/service/

Technische Störungen/Reklamationen

Telefon 290 Fax 389 E-mail: [email protected]

Reparaturen/Antworten auf Kostenvoranschläge

Telefon 300 Fax 249 E-mail: [email protected]

Ersatzteilbestellung/Allgemeine Produktberatung

Telefon 123 Fax 249 E-mail: [email protected]

Abholservice (0 18 03) 30 81 00 oder (0 18 03) 00 16 89

(0,09 €/je angefangene Min. Festnetz,

Mobilfunk max. 0,42 €/je angefangene Min.)

14620-20.960.01.indd 8 04.09.20 09:24

Ihre direkte Verbindung zum Service: Unsere Kunden in Österreich

und in der Schweiz wenden sich bitte an die Servicestelle

(Anschrift siehe Umschlagseite)

in Österreich (+43) (0) 732 77 01 01-485

[email protected]

in der Schweiz (+41) (0) 62 887 37 90

[email protected]

Garantieerklärung:

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

GARDENA Manufacturing GmbH gewährt für alle Original GARDENA

Neuprodukte 2 Jahre Garantie ab Erstkauf beim Händler, wenn die Pro-

dukte ausschließlich im privaten Gebrauch eingesetzt wurden. Für auf

einem Zweitmarkt erworbene Produkte gilt diese Herstellergarantie nicht.

Die Garantie bezieht sich auf alle wesentlichen Mängel des Produktes,

die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind.

Sie erfolgt durch eine Ersatzlieferung eines einwandfreien Produktes oder

durch die kostenlose Reparatur des eingesandten Produktes nach unserer

Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Produkt wurde sachgemäß und laut den Empfehlungen in der

Betriebsanleitung behandelt.

• Es wurde weder vom Käufer noch von einem Dritten versucht,

das Produkt zu öffnen oder zu reparieren.

• Es wurden zum Betrieb nur Original GARDENA Ersatz- und Verschleiß-

teile verwendet.

• Vorlage des Kaufbelegs.

Normale Abnutzung von Teilen und Komponenten (beispielsweise an Mes-

sern, Messerbefestigungsteilen, Turbinen, Leuchtmitteln, Keil- und Zahn-

riemen, Laufrädern, Luftfiltern, Zündkerzen), optische Veränderungen,

sowie Verschleiß- und Verbrauchsteile, sind von der Garantie ausge-

schlossen.

Diese Herstellergarantie beschränkt sich auf die Ersatzlieferung und Repa-

ratur nach den vorgenannten Bedingungen. Andere Ansprüche gegen

uns als Hersteller, etwa auf Schadensersatz, werden durch die Hersteller-

garantie nicht begründet. Diese Herstellergarantie berührt selbstverständ-

lich nicht die gegenüber dem Händler/Verkäufer bestehenden gesetz-

lichen und vertraglichen Gewährleistungsansprüche.

Die Herstellergarantie unterliegt dem Recht der Bundesrepublik

Deutschland.

Im Garantiefall senden Sie bitte das defekte Produkt zusammen mit einer

Kopie des Kaufbelegs und einer Fehlerbeschreibung ausreichend frankiert

an die GARDENA Serviceadresse.

Verschleißteile:

Das Messer und die Räder sind Verschleißteile und somit von der Garantie

ausgenommen.

EN Battery Lawnmower HandyMower

1. SAFETY .............................................. 9

2. ASSEMBLY ...........................................11

3. OPERATION...........................................11

4. MAINTENANCE ........................................12

5. STORAGE ............................................12

6. TROUBLESHOOTING ...................................12

7. TECHNICAL DATA ......................................13

8. ACCESSORIES ........................................13

9. SERVICE/WARRANTY...................................13

Translation of the original instructions.

This product may be used under supervi-

sion, or if instruction regarding the safe use

of the product has been provided and the result-

ing dangers have been understood, by children

aged 8 and above, as well as by persons with

physical, sensory or mental disabilities or a lack

of experience and knowledge. Children must

not be allowed to play with the product. Cleaning

and user maintenance must not be performed

by children without supervision. The use of this

IMPORTANT!

Read the operator’s manual carefully before use and keep for future

reference.

Symbols on the product:

Read operator’s manual.

Keep bystanders away.

Beware of sharp blades. Blades continue to rotate after the

motor is switched off.

Remove disabling device before maintenance.

Secure the working area before starting to work.

Watch out for hidden cables.

Switch off:

Remove the Battery before cleaning or maintenance.

For the charger:

Remove plug from the mains immediately if the cable is

damaged or cut.

General safety warnings

Electrical safety for the charger

DANGER! Electric shock!

Risk of injury due to electric shock.

v The product must be supplied through a residual current device (RCD)

having a rated residual operating current not exceeding 30 mA.

Training

a) Read the instructions carefully. Be familiar with the controls and the correct

use of the machine.

b) Never allow children or people unfamiliar with these instructions to use the

machine. Local regulations can restrict the age of the operator.

c) Never operate the machine while people, especially children, or pets are

nearby.

d) Keep in mind that the operator or user is responsible for accidents or hazards

occurring to other people or their property.

Preparation

a) While operating the machine always wear substantial footwear and long

trousers. Do not operate the machine when barefoot or wearing open

sandals. Avoid wearing clothing that is loose fitting or that has hanging

cords or ties.

b) Thoroughly inspect the area where the machine is to be used and remove all

objects which can be thrown by the machine.

c) Before using, always visually inspect to see that the blade, blade bolt and the

blade assembly are not worn or damaged. Replace worn or damaged com-

ponents in set to preserve balance. Replace damaged or unreadable labels.

d) Before use check the supply and extension cord for signs of damage or

aging. If the cord becomes damaged during use, disconnect the cord from

the supply immediately.

DO NOT TOUCH THE CORD BEFORE DISCONNECTING THE SUPPLY.

Do not use the machine if the cord is damaged or worn.

1. SAFETY

product by young people under the age of 16

is not recommended.

Intended use:

The GARDENA Lawnmower is intended to mow lawn in private

domestic gardens and allotments.

The product is not intended for long term use.

DANGER! Risk of injury!

v Do not use the product to cut bushes, hedges, shrubs, to cut

of climbers or grass on roofs or balcony boxes, to chop up

branches, twigs and to level irregularities in the soil. Do not

use the product on a slope steeper than 20° maximum.

14620-20.960.01.indd 9 04.09.20 09:24

Operation

a) Operate the machine only in daylight or in good artificial light.

b) Avoid operating the machine in wet grass.

c) Always be sure of your footing on slopes.

d) Walk, never run.

e) Mow across the face of slopes, never up and down.

f) Exercise extreme caution when changing direction on slopes.

g) Do not mow excessively steep slopes.

h) Use extreme caution when reversing or pulling the machine towards you.

i) Stop the blade(s) if the machine has to be tilted for transportation when

crossing surfaces other than grass, and when transporting the machine to

and from area to be used.

j) Never operate the machine with defective guards or shields, or without safety

devices, for example deflectors and/or grass collector, in place.

k) Switch on the motor carefully according to instructions and with feet well

away from the blade(s).

l) Do not tilt the machine when switching on the motor, except if the machine

has to be tilted for starting. In this case, do not tilt it more than absolutely

necessary and lift only the part, which is away from the operator.

m) Do not start the machine when standing in front of the discharge opening.

n) Do not put hands or feet near or under rotating parts. Keep clear of the

discharge opening at all times.

o) Do not transport the machine while the power source is running.

p2) Stop the machine and remove the disabling device. Make sure that all moving

parts have come to a complete stop.

– whenever you leave the machine,

– before clearing blockages or unclogging chute,

– before checking, cleaning or working on the machine,

– after striking a foreign object. Inspect the machine for damage and make

repairs before restarting and operating the machine.

If the machine starts to vibrate abnormally (check immediately)

– inspect for damage,

– replace or repair any damaged parts,

– check for and tighten any loose parts.

Maintenance and storage

a) Keep all nuts, bolts, and screws tight to be sure the machine is in safe

working condition.

b) Check the grass collector frequently for wear or deterioration.

c) Replace worn or damaged parts for safety.

d) On machines with multi blade, take care as rotating one blade can cause

other blades rotate.

e) Be careful during adjustment of the machine to prevent entrapment of the

fingers between moving blades and fixed parts of the machine.

f) Always allow the machine to cool down before storing.

g) When servicing the blades be aware that, even though the power source is

switched off, the blades can still be moved.

h) Use only genuine replacement parts and accessories.

Additional safety warnings

Battery safety

Read all the safety and general instructions.

Failure to observe the safety and general instructions may result in electric shock,

fire and/or serious injury.

Store these instructions in a safe place. Only use the charger if you can

fully evaluate all functions and carry them out without restrictions, or if you have

received corresponding instructions.

v Supervise children during use, cleaning and maintenance.

This will ensure that children do not play with the charger.

v Charge only lithium-ion batteries of the POWER FOR ALL system type

PBA 18V with a capacity of 1.5 Ah or more (5 battery cells or more).

The battery voltage must match the battery charging voltage of the

charger. Do not charge any nonrechargeable batteries.

Otherwise there is a risk of fire and explosion.

Do not expose the charger to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

v Keep the charger clean. Dirt poses a risk of electric shock.

v Always check the charger, cable and plug before use. Stop using the

charger if you discover any damage. Do not open the charger yourself,

and have it repaired only by a qualified specialist using only original

replacement parts.

Damaged chargers, cables and plugs increase the risk of electric shock.

v Do not operate the charger on an easily ignited surface (e.g. paper,

textiles, etc.) or in a flammable environment.

There is a risk of fire due to the charger heating up during operation.

vIn order to avoid safety hazards, if the power supply cord needs to be

replaced, this must be done by GARDENA or by a customer service centre

that is authorised to repair GARDENA power tools.

v Do not operate the product while it is charging.

Products sold in GB only: Your product is fitted with an BS 1363/A approved

electric plug with internal fuse (ASTA approved to BS 1362). If the plug is not

suitable for your socket outlets, it should be cut off and an appropriate plug fitted

in its place by an authorised customer service agent. The replacement plug

should have the same fuse rating as the original plug. The severed plug must be

disposed of to avoid a possible shock hazard and should never be inserted into

amains socket elsewhere.

v These safety warnings apply only for lithium-ion batteries of the

POWER FOR ALL system PBA 18V.

v Only use the battery with products of the POWER FOR ALL system

manufacturers.

This is the only way in which you can protect the battery against dangerous

overload.

v Recharge only with the charger specified by the manufacturer.

A charger that is suitable for one type of battery pack may create a risk of fire

when used with another battery pack.

v The battery is supplied partially charged.

To ensure full battery capacity, fully charge the battery in the charger before

using your power tool for the first time.

v Keep battery packs out of the reach of children.

v Do not open the battery. There is a risk of short-circuiting.

v In case of damage and improper use of the battery, vapours may be

emitted. The battery can set alight or explode.

Ensure the area is well ventilated and seek medical attention should you expe-

rience any adverse effects. The vapours may irritate the respiratory system.

v If used incorrectly or if the battery is damaged, flammable liquid may

be ejected from the battery. Contact with this liquid should be avoid-

ed. If contact accidentally occurs, rinse off with water. If the liquid

comes into contact with your eyes, seek additional medical attention.

Liquid ejected from the battery may cause irritation or burns.

v If the battery is damaged liquid can be ejected and cover nearby

surfaces. Check affected parts.

Clean these parts or change them if necessary.

v Do not short-circuit the battery pack. When the battery pack is not

in use, keep it away from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects, that can make a con-

nection from one terminal to another.

Shorting the battery terminals together may cause burns or a fire.

v The battery can be damaged by pointed objects such as nails or

screwdrivers or by force applied externally. An internal short circuit

may occur, causing the battery to burn, smoke, explode or overheat.

v Never service damaged battery packs.

Service of battery packs should only be performed by the manufacturer or

authorised service providers.

v Protect the battery against heat, e.g. against continuous intense

sunlight, fire, dirt, water and moisture.

There is a risk of explosion and short-circuiting.

v Only operate and store the battery at an ambient temperature

between –20 °C and +50 °C.

Do not leave the battery in your car in the summer, for example.

At temperatures of <0 °C some devices may experience a loss of power.

v Only charge the battery at an ambient temperature which is between

0°C and +45 °C.

Charging outside of this temperature range can increase the risk of damage

tothe battery and pose a fire hazard.

Electrical safety

DANGER! Cardiac arrest!

This product makes an electromagnetic field while it operates. This

field may under some conditions interfere with active or passive medical

implants. To decrease the risk of conditions that can possibly injure or

kill, we recommend persons with medical implants to speak with their

physician and the medical implant manufacturer before you operate the

product.

Only use the battery product between 0 °C and 40 °C.

Do not use under wet conditions.

Protect the battery contacts from moisture.

Personal safety

DANGER! Risk of suffocation!

Small parts can be easily swallowed. There is also a risk that the poly-

bagcan suffocate toddlers. Keep toddlers away when you assemble the

product.

Do not disassemble the product further than the delivery status.

Use gloves, wear slip resistant shoes and wear eye protection.

Do not overload the mower.

Never operate the product when you are tired, ill or under the influence of alcohol,

drugs or medicine.

Danger of slipping:

– in wet grass

– on steep slopes

– during transport

14620-20.960.01.indd 10 04.09.20 09:24

2. ASSEMBLY

DANGER! Risk of injury!

Cut injury when the product starts accidentally.

vRemove the battery, remove the safety key and use gloves

before you assemble the product.

To assemble the tube [Fig. A1/ A2]:

1. Slide the tube 1into the tube holder 2. The starting lockout 7must

point forward from the handle 5.

Make sure that the tube 1is completely inserted and that the noses ,

on the tube are located in the openings bof the tube holder 2.

2. Tighten the clamping sleeve 3.

3. OPERATION

DANGER! Risk of injury!

Cut injury when the product starts accidentally.

vWait for the blade to stop, remove the safety key and use

gloves before you adjust or transport the product.

To charge the battery [Fig. O1/ O2/O3 ]:

CAUTION!

vNote the mains voltage! The voltage of the power source must

match the voltage specified on the rating plate of the charger.

For the GARDENA Battery Mower Art. 14620-55 there is no battery

and no charger in the scope of delivery.

Thanks to the intelligent charging process, the charge condition of the

battery is automatically detected and then charged up with the optimal

charge current depending on battery temperature and voltage.

In this way, the battery is treated with care and remains permanently fully

charged when it is stored in the charger.

1. Open the cover 4.

2. Push the locking button >and remove the battery Yfrom the battery

holder C.

3. Connect the battery charger Xinto a mains socket.

4. Slide the battery charger Xonto the battery Y.

When the battery charge indicator åat the charger flashes green

the battery is being charged.

When the battery charge indicator åat the charger illuminates

permanently green the battery is completely charged

(Charging time, see 7. TECHNICAL DATA).

5. Examine the charge status regularly while you charge.

6. When the battery Yis completely charged, you can disconnect the

battery Yfrom the charger X.

Meaning of the indication elements:

Indication on the charger [Fig. O3]:

Flashing of the battery

charge Indicator å

The charging procedure is indicated by flashing of the battery charge

indicator å.

Note: The charging procedure is only possible when the battery

temperature is within the allowable charging temperature range,

see 7. TECHNICAL DATA.

Continuous lighting

of the battery

charge indicator å

Continuous lighting of the battery charge indicator åindicates that

the battery is fully charged or that the temperature of the battery is

not within the allowable charging temperature range and can therefore

not be charged.

When the battery is not inserted, continuous lighting of the battery

charge indicator åindicates that the mains plug is inserted in the

socket outlet and that the battery charger is ready for operation.

Battery charge status indication Non the product [Fig. O4/O8]:

After starting the product, the battery charge status indication N

is displayed for 5 seconds.

Battery charge status Battery charge status indication

67 – 100 % charged «, ∑and €illuminate green

34 – 66 % charged «and ∑illuminate green

11 – 33 % charged «illuminates green

0 – 10 % charged «flashes green

If the LED «flashes green, the battery must be charged.

If the error LED çis illuminated or flashing, see 6. TROUBLESHOOTING.

Work positions:

The product is provided with a safety device to prevent it from

being switched on in the position at working interruption and

transport position.

Working position Üapprox. 22° – 70° [Fig. O5]:

In order for the mower to be started, the tube 1must be in the

working position Ü(approx. 22° – 70°).

For safety reasons, the mower stops automatically when the tube 1is

moved out of the working position Ü.

Parking position Napprox. 70° – 105° [Fig. O5/O6]:

When the tube 1is completely up, the tube 1is in the parking

position N. The mower cannot be started in this position.

Transport position _approx. 0° – 22° [Fig. O5/O7]:

For transport, the mower can be carried by the tube 1or by the

handle 5.

When the mower is carried, the handle 1is in the transport position _.

The mower cannot be started in this position.

To adjust the cutting height [Fig. O8]:

The cutting height can be adjusted from 30 – 50 mm in 3 positions.

1. Push the height adjustment qin the direction of the wheel and set

the height adjustment qto the desired position.

2. Let the height adjustment qengage in the desired position.

To start the mower [Fig. O1/O9 ]:

DANGER! Risk of injury!

Risk of injury if the product does not stop when you

release the start lever.

vDo not bypass the safety devices or switches. For example

do not attach the start lever to the handle.

To start:

The product is provided with a two-switch safety device (safety

key with starting lockout) to prevent the product from being turned

on by accident.

1. Open the lid 4.

2. Put the battery Yinto the battery holder Cuntil it audibly engages.

3. Put the safety key 6into the handle and turn it to position .

4. Push the starting lockout 7with one hand and pull the start lever 8

with the other hand.

The mower starts and the battery charge status indication Nis

displayed for 5 seconds.

5. Release the starting lockout 7.

To stop:

1. Release the start lever 8.

The mower stops.

2. Turn the safety key 6to position and remove it.

Tips to use the mower:

To produce a well-maintained lawn and optimise the cutting performance,

we recommend to cut the lawn regularly once a week if possible. The lawn

becomes denser if you cut it frequently.

After relatively long cutting intervals (holiday lawn), first of all cut in one

direction with the highest cutting height and then cut in the crosswise

direction with the required cutting height.

If possible, only cut the grass when it is dry, if the grass is damp, the

cutting pattern will be uneven.

Be careful while going backwards.

Do not let the product become wet with rain or other moisture.

DANGER! Risk of explosion!

Do not operate the product in explosive atmospheres, such as in the

presence of flammable liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

14620-20.960.01.indd 11 04.09.20 09:24

Cutting performance and battery charge:

The lawn area which can be cut on each battery charge depends on

several factors such as moisture, grass density and cutting height.

In order to ensure an optimal use of space, do not turn the mower on

and off too frequently as this severely reduces the battery running time.

The cutting performance for each battery charge can be ideally utilised

by increasing the cutting height and frequent mowing.

Mulching:

The specially shaped blade ensures optimum cutting and mulching results.

The blades of grass are not simply cut off, but cut into small particles

which fall onto the ground between the blades of grass, thus reducing

the drying out of the lawn. Grass cuttings do not have to be collected

or disposed of and are a natural fertiliser.

The best mulching result is achieved when 1/3 of the grass height is cut

(e.g. from 60 mm to 40 mm).

The maximum area of 50 m² can only be achieved with optimum conditions.

4. MAINTENANCE

DANGER! Risk of injury!

Cut injury when the product starts accidentally.

vWait for the blade to stop, remove the safety key and use

gloves before you maintain the product.

To clean the mower:

DANGER! Risk of injury!

Risk of injury and risk of damage to the product.

vDo not clean the product with water or with a water jet

(in particular high-pressure water jet).

vDo not clean with chemicals including petrol or solvents.

Some can destroy critical plastic parts.

To clean the underside of the mower [Fig. M1]:

The underside is easiest to clean after you mowed.

1. Lay the mower on its side carefully.

2. Clean the underside and the blade 9with a brush and the enclosed

scraper 0(do not use sharp objects).

To clean the overside of the mower:

v Clean the overside with a damp cloth.

To clean the battery and the battery charger:

Make sure that the surface and the contacts of the battery and the battery

charger always are clean and dry before you connect the battery charger.

Do not use running water.

v Battery charger: Clean the contacts and the plastic parts with a soft

and dry cloth.

v Battery: Occasionally clean the ventilation slots and the terminals on

the battery using a soft brush that is clean and dry.

5. STORAGE

To put into storage [Fig. S1]:

The product must be stored away from children.

1. Turn the safety key to position and remove it.

2. Remove the battery.

3. Charge the battery.

4. Clean the mower, the battery and the battery charger

(see 4. MAINTENANCE).

5. To save space, the mower can be suspended from the tube in the

GARDENA Tool Holder Art. 3501/3503 (The mower must not

be suspended from the handle).

6. Store the mower, the battery and the battery charger in a dry,

enclosed and frost-free place.

Disposal:

(in accordance with RL2012/19/EC)

The product must not be disposed of to normal household

waste. It must be disposed of in line with local environmental

regulations.

IMPORTANT!

v Dispose of the product through or via your municipal recycling

collection centre.

Disposal of the battery:

Li-ion

The GARDENA battery contains lithium-ion cells that

should not be disposed of with normal household waste

at the end of its life.

IMPORTANT!

v Dispose of the batteries through or via your municipal recycling

collection centre.

1. Discharge the lithium-ion cells completely (contact the GARDENA

Service).

2. Protect the contacts on the lithium-ion cells against short circuits.

3. Dispose of the lithium-ion cells properly.

6. TROUBLESHOOTING

DANGER! Risk of injury!

Cut injury when the product starts accidentally.

vWait for the blade to stop, remove the safety key and use

gloves before you troubleshoot the product.

To replace the blade:

DANGER! Risk of injury!

Cut injury when the blade turns and it is damaged, bent,

out of balance or has chipped edges.

vDo not use the mower when the blade is damaged, bent,

out of balance or has chipped edges.

vDo not regrind the blade.

The GARDENA spare parts are available from your GARDENA dealer or

from the GARDENA Service.

Only use an original GARDENA blade:

• GARDENA Replacement blade Art. 4105

vLet the blade be replaced by the GARDENA Service or a specialist

dealer authorised by GARDENA.

Problem Possible Cause Remedy

Engine is jammed and

makes a noise Motor is blocked. vRemove the obstacle.

Start again.

Cutting height is too low. vRaise the cutting height.

Loud noises, the mower

is rattling Screws on engine, its fixing

or on the mower chasing are

loose.

vLet the screws be tightened

by an authorised specialist

dealer or the GARDENA

Service.

Mower runs unevenly or

vibrates strongly Blade is damaged/worn

or the blade mounting is

released.

vLet the blade be tightened

or replaced by an authorised

specialist dealer or the

GARDENA Service.

Blade is very dirty. vClean the mower

(see 4. MAINTENANCE).

If this does not rectify

the problem, contact the

GARDENA Service.

Lawn is not cleanly mowed Blade is blunt or damaged. vLet the blade be replaced by

the GARDENA Service.

Cutting height is too low. vRaise the cutting height.

Mower does not start

or stops.

LED «is flashing green

[Fig. O4]

Battery is empty. vCharge the battery.

Mower does not start

or stops.

Error-LED çis illuminated

red [Fig. O4]

Battery temperature is outside

the permissible temperature

range.

vWait until the battery tem-

perature is between

0 °C – +45 °C again.

There are drops of water or

moisture between the battery

contacts on the mower.

v Remove the water drops/

moisture with a dry cloth.

Motor is blocked. vRemove the obstacle.

Start again.

14620-20.960.01.indd 12 04.09.20 09:24

Problem Possible Cause Remedy

Mower does not start

or stops.

Error-LED çis flashing

red [Fig. O4]

Product is defective. vContact the GARDENA

Service.

Mower does not start

or stops.

Error-LED çis not

illuminated [Fig. O4]

Battery is not put completely

into the battery holder.

vPut the battery completely

into the battery holder until

it audibly engages.

Safety key is not in

positon .

vTurn the safety key to

position .

Tube is not in the working

position Ü[Fig. O5].

vMake sure that the tube is

inthe working position Ü

(approx. 22° – 70°) when

switching on.

Clamping sleeve is not

tightened or has come loose

[Fig. A1/A2].

vTighten the clamping sleeve

(see

To assemble the tube

Battery is defective. vReplace the battery.

Product is defective. vContact the GARDENA Service.

Charging is not possible.

Battery charge indicator å

is continuously illuminated

[Fig. O3]

The battery is not connected

(correctly).

vConnect the battery to

charger correctly.

Battery contacts are dirty. vClean the battery contacts

(e.g. by connecting and

disconnecting the battery

several times. Replace the

battery if necessary.

Battery temperature is out-

sidethe permissible charging

temperature range.

vWait until the battery tem-

perature is between

0 °C – +45 °C again.

Battery is defective. vReplace the battery.

Battery charge indicator å

is not illuminated [Fig. O3] Mains plug of the charger is

not (correctly) plugged in.

vInsert the mains plug into the

mains socket (completely).

Socket outlet, mains cable or

charger is defective.

vCheck the mains voltage.

Let the charger be checked

if necessary by an authorised

specialist dealer or the

GARDENA Service.

NOTE: For any other malfunctions please contact the GARDENA service depart-

ment. Repairs must only be done by GARDENA service departments or specialist

dealers approved by GARDENA.

7. TECHNICAL DATA

Battery Lawnmower

Unit Value (Art. 14620)

Speed of rotation cutting

blade R/min 6000

Cutting width cm 22

Cutting height adjustment

(3 positions) mm 30 – 50

Weight (without Battery) kg 4.2

Sound pressure level LpA1)

Uncertainty kpA

dB (A) 74

2.5

Sound power level LWA2):

measured/guaranteed

Uncertainty kWA

dB (A)

84 / 86

1.5

Hand/arm vibration avhw1)

Uncertainty kvhw

m/s2< 2.5

1.5

Measuring process complying with: 1) EN 60335-2-77 2) RL 2000/14/EC

NOTE: The stated vibration emission value has been measured according to

astandardised test procedure and can be used for comparison of one electric

power tool with another. It can also be used for preliminary evaluation of expo-

sure. The vibration emission value can vary during actual use of the electric power tool.

System Battery

PBA 18V 2.5Ah W-B

Unit Value (Art. 14903)

Battery voltage V (DC) 18

Battery capacity Ah 2.5

Number of cells (Li-Ion) 5

Appropriate POWER FOR ALL system Battery Chargers: AL 18..CV.

Battery Charger

AL 1810 CV P4A

Unit Value (Art. 14900)

Mains voltage V (AC) 220 – 240

Mains frequency Hz 50 – 60

Rated power W 26

Battery charging voltage V (DC) 18

Max. battery charging

current mA 1000

Battery charging time 80%/

97 – 100% (approx.)

PBA 18V 2.0Ah W-B

PBA 18V 2.5Ah W-B

PBA 18V 4.0Ah W-C

min.

96 / 124

120 / 154

192 / 244

Permitted charging

temperature range °C 0 – 45

Weight according to

EPTA-Procedure 01:2014 kg 0.17

Protection class / II

Appropriate POWER FOR ALL system Batteries: PBA 18V.

8. ACCESSORIES

GARDENA Replacement

Blade As replacement for blunt blade. Art. 4105

GARDENA Tool Holder Tool holder for space-saving mower storage. Art. 3501/

3503

GARDENA System Battery

PBA 18V/45 P4A

PBA 18V/72 P4A

Battery for additional duration or for replacement.

Art. 14903

Art. 14905

GARDENA Battery Quick

Charger AL 1830 CV P4A Charger for fast charging the POWER FOR ALL

System Batteries PBA 18V..W-.. Art. 14901

9. SERVICE/WARRANTY

Service:

Please contact the address on the back page.

Warranty statement:

In the event of a warranty claim, no charge is levied to you for the

services provided.

GARDENA Manufacturing GmbH grants a warranty for all original

GARDENA new products for two years from the date of original purchase

from the retailer, provided that the devices have been for private use

only. This manufacturer’s warranty does not apply to products acquired

second hand. This warranty includes all significant defects of the product

that can be proved to be material or manufacturing faults. This warranty

is fulfilled by supplying afully functional replacement product or by repairing

the faulty product sent to us free of charge; we reserve the right to choose

between these options. This service is subject to the following provisions:

• The product has been used for its intended purpose as per the

recommendations in the operating instructions.

• Neither the purchaser nor a third party has attempted to open or

repair the product.

• Only Original GARDENA replacement parts and wear parts have

been used for operation.

• Presentation of the receipt.

Normal wear and tear of parts and components (such as blades, blade

fixing parts, turbines, light bulbs, V-belts/toothed belts, impellers, air

filters, spark plugs), visual changes, wear parts and consumables are

excluded from the warranty.

This manufacturer’s warranty is limited to replacement and repair of

products in accordance with the abovementioned conditions. The manu-

facturer’s warranty does not constitute an entitlement to lodge other

claims against us as a manufacturer, such as for damages. This manu-

facturer’s warranty does not, of course, affect statutory and contractual

warranty claims against the dealer/retailer.

The manufacturer’s warranty is governed by the law of the Federal

Republic of Germany.

In case of a warranty claim, please return the faulty product, together

with a copy of the receipt and a description of the fault, with postage

paid to the service address.

Consumables:

The blade and the wheels are consumables and are not included in the

warranty.

14620-20.960.01.indd 13 04.09.20 09:24

Consignes de sécurité générales

Sécurité électrique pour le chargeur

DANGER! Électrocution !

Risque de blessure par électrocution.

v Le produit doit être alimenté en courant par un disjoncteur FI (RCD)

avec un courant de déclenchement nominal de 30 mA maximum.

Entraînement

a) Lisez attentivement le mode d’emploi. Familiarisez-vous avec les éléments de

commande et l’utilisation appropriée de la machine.

b) Ne permettez jamais aux enfants ou à d’autres personnes qui ne connaissent

pas le mode d’emploi d’utiliser la tondeuse. Les réglementations locales

peuvent déterminer l’âge minimum de l’utilisateur.

c) Ne tondez jamais lorsque des personnes, en particulier des enfants ou des

animaux se tiennent à proximité.

d) N’oubliez pas que l’opérateur de la machine ou l’utilisateur est responsable

des accidents occasionnés à d’autres personnes ou à leurs biens.

Mesures préparatoires

a) Portez toujours des chaussures robustes et des pantalons longs lorsque la

machine est en service. Ne pas faire fonctionner la machine pieds nus ou

chaussé de sandales légères. Évitez de porter des vêtements amples ou des

vêtements avec des cordons ou des ceintures pendants.

b) Vérifiez le terrain sur lequel la machine sera utilisée et supprimer tous les

objets qui risquent d’être saisis et éjectés par la machine.

c) Avant l’utilisation, il convient toujours de vérifier par inspection visuelle si

les lames de coupe, les boulons de fixation et l’unité de coupe entière sont

usés ou endommagés. Les lames de coupe et les boulons de fixation usés

ou endommagés ne peuvent être remplacés que par lot pour éviter tout

déséquilibre. Les panneaux indicateurs usés ou endommagés doivent être

remplacés.

d) Vérifiez toujours si le câble de raccordement et le câble de rallonge pré-

sententdes signes de détérioration ou d’usure avant l’utilisation. Si le câble

est endommagé lors de l’utilisation, il doit être débranché immédiatement

du réseau d’alimentation.

NE PAS TOUCHER LE CÂBLE AVANT QU’IL SOIT DÉBRANCHÉ DU

SECTEUR.

N’utilisez pas la machine si le câble est endommagé ou usé.

Manipulation

a) Tondre uniquement en plein jour à moins de disposer d’un bon éclairage

artificiel.

b) Si possible, évitez d’utiliser l’appareil lorsque l’herbe est mouillée.

c) Veillez toujours à garder une position stable dans les pentes.

d) Diriger la machine au rythme de la marche.

e) Tondre la pente transversalement, jamais de haut en bas.

f) Soyez particulièrement prudent lorsque vous changez de direction dans une

pente.

g) Ne pas tondre sur des pentes trop raides.

h) Soyez particulièrement prudent lorsque vous faites demi-tour avec la ton-

deuse ou en la tirant vers vous.

i) Tenir la (les) lame(s) de coupe si la tondeuse doit être inclinée pour le transport

au-dessus d’autres surfaces que de l’herbe et si la tondeuse est déplacée de

et vers la surface à tondre.

j) Ne jamais utiliser la tondeuse avec des dispositifs ou grilles de protection

endommagés ou sans dispositifs de protection fixés tels que déflecteurs

et/ou bac de ramassage de l’herbe.

k) Démarrez ou actionnez l’interrupteur de démarrage avec prudence, confor-

mément aux instructions du fabricant. Veillez à laisser une distance suffisante

entre les pieds et la (les) lame(s) de coupe.

l) La tondeuse ne doit pas être inclinée lors du démarrage du moteur à moins

que la tondeuse doit être soulevée pendant l’opération. Dans ce cas, il suffit

de l’incliner dans la mesure absolument nécessaire en soulevant uniquement

le côté opposé à l’utilisateur.

m) Ne démarrez pas le moteur lorsque vous vous trouvez devant le canal

d’éjection.

n) Ne jamais mettre les mains ou les pieds sur ou sous les pièces rotatives.

Tenez-vous toujours à l’écart de l’ouverture d’éjection.

o) Ne soulevez ou ne transportez jamais une tondeuse le moteur étant en

marche.

p2) Arrêtez le moteur et retirez la clé de contact. Assurez-vous que toutes les

pièces mobiles sont complètement arrêtées :

– chaque fois que vous quittez la tondeuse;

– avant de libérer les blocages ou de déboucher le canal d’éjection;

– avant d’inspecter, de nettoyer ou d’effectuer des travaux sur la tondeuse;

– lorsqu’un corps étranger a été touché. Cherchez les dommages potentiels

sur la tondeuse et effectuez les réparations nécessaires avant de redémarrer

et de travailler avec la tondeuse.

Si la tondeuse commence à vibrer de façon anormale, un examen immédiat

est nécessaire :

– recherchez les dommages;

– effectuez les réparations nécessaires des pièces endommagées;

– assurez-vous que tous les écrous, boulons et vis sont bien serrés.

IMPORTANT !

Lisez la notice d’utilisation attentivement et conservez-la pour vous

yréférer ultérieurement.

Symboles sur le produit:

Lisez le mode d’emploi.

Gardez vos distances.

Attention – lames tranchantes – après l’arrêt, les lames de

coupe fonctionnent encore quelques instants.

Tirer le dispositif de verrouillage avant les travaux d’entretien.

Protéger l’espace de travail avant de commencer les

travaux. Méfiez-vous des câbles cachés.

Mise hors tension :

Retirez la batterie avant tous travaux de nettoyage et de

maintenance.

Pour le chargeur:

Coupez immédiatement la fiche du secteur lorsqu’une ligne

électrique a été endommagée ou sectionnée.

1. SECURITE

FR Tondeuse sur batterie HandyMower

1. SECURITE ............................................14

2. MONTAGE ............................................15

3. UTILISATION ..........................................16

4. MAINTENANCE ........................................17

5. ENTREPOSAGE........................................17

6. DÉPANNAGE ..........................................17

7. CARACTÉRISTIQUES TECHNIQUES ........................18

8. ACCESSOIRES ........................................18

9. SERVICE/GARANTIE....................................18

Traduction des instructions originales.

Ce produit peut être utilisé par des enfants

de plus de 8 ans ainsi que par des per-

sonnes ayant des capacités physiques, senso-

rielles ou mentales amoindries, ou un déficit d’ex-

périences ou de connaissances, si ceux-ci sont

sous surveillance ou s’ils ont été instruits sur une

utilisation sûre de l’appareil ou sur les dangers

inhérents. Il est interdit aux enfants de jouer avec

ce produit. Le nettoyage et l’entretien par l’utilisa-

teur ne doivent pas être effectués par des enfants

sans surveillance. L’âge recommandé pour l’utili-

sation du produit par des jeunes gens est de

16ans au moins.

Utilisation conforme:

La Tondeuse GARDENA est conçue pour tondre la pelouse dans les

jardins privés ou familiers.

Le produit ne convient pas à une utilisation prolongée.

DANGER! Risque de blessure!

v N’utilisez pas le produit pour couper les buissons, les haies, les

arbustes et les plantes vivaces, pour couper les plantes grim-

pantes ou l’herbe sur les toits ou sur le balcon, pour déchique-

ter les branches et brindilles ou pour niveler les irrégularités

du sol. N’utilisez pas le produit sur les pentes avec une inclinai-

son de plus de 20°.

14620-20.960.01.indd 14 04.09.20 09:24

Maintenance et entreposage

a) Assurez-vous que tous les écrous, boulons et vis sont bien serrés et que

l’appareil est en bon état de fonctionnement.

b) Vérifiez régulièrement l’état d’usure ou la perte de fonctionnalité du collecteur

d’herbe.

c) Remplacez les pièces usées ou endommagées pour raison de sécurité.

d) Pour les machines avec plusieurs lames de coupe, assurez-vous que le

mouvement d’une lame de coupe peut provoquer les rotations des autres

lames de coupe.

e) Lors du réglage de la machine, veillez à ne pas coincer les doigts entre les

lames de coupe mobiles et les parties fixes de la machine.

f) Laissez refroidir le moteur avant de ranger la machine.

g) Lors de l’entretien des lames de coupe, observez que les lames de coupe

peuvent se déplacer, même si la source de tension est coupée.

h) Utilisez uniquement des pièces de rechange et accessoires d’origine.

Consignes de sécurité supplémentaires

Maniement sûr des batteries

Lisez toutes les consignes de sécurité et instructions.

Tout manquement au respect des consignes de sécurité et instructions peut être

la cause d’un choc électrique, d’un incendie et/ou de blessures graves.

Veuillez bien conserver les présentes instructions. Utilisez le chargeur de

batterie uniquement si vous pouvez cerner pleinement toutes les fonctions et les

exécuter sans restrictions ou avez reçu les instructions correspondantes.

v Surveillez les enfants lors de l’utilisation, du nettoyage et de la

maintenance.

Ceci garantit que les enfants ne jouent pas avec le chargeur de batterie.

v Chargez uniquement des batteries Li-ion du type POWER FOR ALL

System PBA 18V. à partir d’une capacité de 1,5 Ah (à partir de 5 cel-

lules de batterie). La tension de batterie doit correspondre à la tension

de charge de batterie du chargeur de batterie. Ne rechargez pas de

batteries non rechargeables. Il y a sinon un risque d’incendie et d’explosion.

Gardez le chargeur de batterie à distance de la pluie et de

l’humidité. De l’eau qui pénètre dans un appareil électrique augmente

le risque de choc électrique.

v Gardez le chargeur de batterie propre.

L’encrassement entraîne un risque de choc électrique.

v Vérifiez le chargeur de batterie, le câble et la fiche avant chaque utili-

sation. N’utilisez pas le chargeur de batterie si vous constatez des

dommages. N’ouvrez pas le chargeur de batterie vous-même et

faites-le réparer uniquement par du personnel spécialisé et qualifié

et uniquement avec des pièces de rechange d’origine.

Des chargeurs de batterie, câbles et fiches endommagés augmentent le

risque de choc électrique.

v N’utilisez pas le chargeur de batterie sur une surface facilement

inflammables (p. ex. papier, textiles, etc.) ou dans un environnement

inflammable. Risque d’incendie en raison de l’échauffement du chargeur de

batterie qui survient en cours de charge.

vS’il est nécessaire de remplacer le câble de raccordement, l’opération doit

être réalisée par GARDENA ou un service après-vente autorisé pour les outils

électriques GARDENA afin d’éviter tout risque lié à la sécurité.

v N’utilisez pas le produit quand il est en cours de charge.

v Ces consignes de sécurité s’appliquent uniquement pour les batteries

Li-ion POWER FOR ALL PBA System 18V.

v Utilisez la batterie uniquement dans des produits des fabricants du

POWER FOR ALL System.

C’est la seule façon de protéger la batterie d’une surcharge dangereuse.

v Chargez les batteries uniquement avec des chargeurs de batterie

recommandés par le fabricants.

Un chargeur destiné à un type particulier de batteries est exposé au risque

d’incendie s’il est utilisé avec d’autres batteries.

v La batterie est livrée partiellement chargée.

Pour garantir la pleine puissance de la batterie, chargez-la entièrement dans

le chargeur de batterie avant la première utilisation.

v Rangez les batteries hors de portée des enfants.

v N’ouvrez pas la batterie. Risque de court-circuit.

v Des vapeurs peuvent s’échapper en cas de dommages et d’utilisation

inappropriée de la batterie.

La batterie peut brûler ou exploser. Respirez de l’air frais et consultez un

médecin en cas de troubles. Les vapeurs peuvent irriter les voies respiratoires.

v Un liquide inflammable peut s’échapper de la batterie si elle est mal

utilisée ou endommagée. Evitez tout contact avec ce liquide. En cas

de contact involontaire, rincez avec de l’eau. Si le liquide entre en

contact avec les yeux, adressez-vous immédiatement à un médecin.

Le liquide s’échappant des batteries peut provoquer des démangeaisons ou

des brûlures.

v Si la batterie est défectueuse, du liquide peut s’en échapper et

mouiller les objets attenants. Vérifiez les pièces concernées.

Nettoyez-les ou remplacez-les le cas échéant.

v Ne mettez pas la batterie en court-circuit. Gardez la batterie non utili-

sée à distance des trombones, pièces de monnaie, clés, clous, vis

ou autres petits objets métalliques pouvant provoquer un pontage des

contacts.

Un court-circuit entre les contacts de la batterie peut avoir pour conséquence

des brûlures ou un incendie.

v La batterie peut être endommagée par des objets pointus, tels que

des clous ou un tournevis, ou l’action d’une force extérieure.

Cela peut provoquer un court-circuit interne et la batterie peut brûler, fumer,

exploser ou surchauffer.

v Ne procédez jamais à la maintenance de batteries endommagées.

Toute la maintenance de batteries ne doit être réalisée que par le fabricant

ou par des services après-vente autorisés.

v Protégez la batterie de la chaleur mais aussi d’un rayonnement

solaire prolongé, du feu, de la saleté, de l’eau et de l’humidité.

Risque d’explosion et de court-circuit.

v Utilisez et stockez la batterie uniquement à une température ambiante

comprise entre –20 °C et +50 °C.

En été, ne laissez pas la batterie p.ex. dans la voiture. Pour les températures

< 0 °C, il peut y avoir une restriction de puissance en fonction de l’appareil.

v Chargez la batterie uniquement à des températures ambiantes com-

prises entre 0 °C et +45 °C.

La charge en dehors de la plage de températures peut endommager la bat-

terie ou augmenter le risque d’incendie.

Sécurité électrique

DANGER! Arrêt cardiaque!

Ce produit génère un champ électromagnétique en cours de fonctionne-

ment. Dans certaines conditions, ce champ peut avoir des effets sur

le fonctionnement d’implants médicaux actifs ou passifs. Pour exclure

le danger de situations pouvant entraîner des blessures graves ou

mortelles, les personnes disposant d’un implant médical doivent con-

sulter leur médecin et le fabricant de l’implant avant d’utiliser ce

produit.

Utilisez le produit à batterie exclusivement entre 0 °C et 40 °C.

N’utilisez pas le produit dans des conditions humides.

Protégez les contacts de la batterie contre l’humidité.

Sécurité individuelle

DANGER! Risque d’asphyxie!

Les petites pièces peuvent être avalées. Les petits enfants peuvent

s’étouffer avec le sac en plastique. Maintenez les petits enfants à l’écart

pendant le montage.

Ne démontez pas le produit au-delà de l’état de livraison.

Portez des gants de travail, des chaussures antidérapantes et une protection

visuelle.

Évitez de surcharger la tondeuse.

Ne travaillez pas avec le produit si vous êtes fatigué ou malade, ou sous

l’influence d’alcool, de drogues ou de médicaments.

Risque de glissade :

– dans l’herbe mouillée

– dans les pentes abruptes

– lors du transport

Soyez prudent quand vous reculez.

Protégez le produit contre la pluie et l’humidité.

DANGER! Risque d’explosion!

N’utilisez pas le produit dans un environnement explosif, dans lequel se

trouvent des liquides inflammables, des gaz ou des poussières. Les outils

électriques créent des étincelles qui peuvent provoquer l’inflammation de

la poussière ou des vapeurs.

2. MONTAGE

DANGER! Risque de blessure!

Risque de blessure par coupures si le produit démarre

de façon inopinée.

vRetirez la batterie, retirez la clé de sécurité et enfilez des gants

de jardin avant de monter le produit.

Monter le montant de la poignée [fig. A1/ A2] :

1. Faites glisser le montant 1dans le logement 2. Pour cela, la

touche de blocage 7de la poignée 5doit être dirigée vers

l’avant.

Assurez-vous que le montant 1est entièrement inséré et que

les raccords ,du montant se trouvent dans les cavités bdu

logement 2.

2. Serrez fermement la douille de serrage 3.

14620-20.960.01.indd 15 04.09.20 09:24

3. UTILISATION

DANGER! Risque de blessure!

Risque de blessure par coupures si le produit démarre

de façon inopinée.

vAttendez que la lame soit arrêtée, retirez la clé de sécurité et

enfilez les gants avant de régler ou de transporter le produit.

Charger la batterie [fig. O1/ O2/O3 ] :

ATTENTION!

vRespectez la tension de secteur ! La tension de la source de

courant doit correspondre aux indications figurant sur la plaque

signalétique du chargeur de batterie.

Avec la tondeuse à batterie GARDENA réf. 14620-55, aucune bat-

terie ni aucun chargeur de batterie ne sont compris à la livraison.

Le procédé de charge intelligent permet de détecter automatiquement

le niveau de charge de la batterie et de charger avec le courant de charge

optimal, indépendamment de la température et de la tension de la bat-

terie.

La batterie est ainsi préservée et reste toujours pleinement chargée

lorsqu’elle est rangée dans le chargeur de batterie.

1. Ouvrez le couvercle 4.

2. Appuyez sur le bouton de déverrouillage >et retirez la batterie Ydu

récepteur de la batterie C.

3. Branchez le chargeur de batterie Xà une prise de courant.

4. Glissez le chargeur de batterie Xsur la batterie Y.

Si le témoin de contrôle de charge de batterie ådu chargeur de

batterie clignote en vert, la batterie est chargée.

Si le témoin de contrôle de charge de batterie ådu chargeur

de batterie s’allume en vert de façon permanente, la batterie est

entièrement chargée

(Durée de chargement, voir 7. CARACTÉRISTIQUES TECHNIQUES).

5. Vérifiez l’état de charge à intervalles réguliers pendant la charge.

6. Si la batterie Yest entièrement chargée, vous pouvez débrancher la

batterie Ydu chargeur X.

Signification des éléments d’affichage :

Affichage sur le chargeur de batterie [fig. O3] :

Lumière clignotante

témoin de contrôle de

charge de batterie å

La charge est signalée par un clignotement du témoin de contrôle de

charge de batterie å.

Remarque : la charge est uniquement possible si la température

de la batterie est dans la plage de température de charge admise,

voir 7. CARACTÉRISTIQUES TECHNIQUES.

Lumière permanente

témoin de contrôle de

charge de batterie å

La lumière permanente du témoin de contrôle de charge vert de

batterie åsignale que la batterie est entièrement chargée ou que la

température de la batterie est en dehors de la plage de température

de charge admise et qu’il est par conséquent impossible de charger.

Dès que la plage de température admise est atteinte, la batterie est

chargée.

Sans batterie enfichée, la lumière permanente du témoin de contrôle

de charge de batterie åsignale que la fiche est dans la prise et que le

chargeur est prêt.

Affichage de l’état de charge de la batterie Nsur le produit

[fig. O4/O8] :

Après le démarrage du produit, l’affichage de l’état de charge de

la batterie Nest affiché pendant 5 secondes.

État de charge de la batterie Affichage de l’état de charge

de la batterie

chargée à 67 – 100 % «, ∑et €s’allument en vert

chargée à 34 – 66 % «et ∑s’allument en vert

chargée à 11 – 33 % «s’allume en vert

chargée à 0 – 10 % «clignote en vert

Si la LED «clignote en vert, la batterie doit être chargée.

Si la LED de défaut çs’allume ou clignote, voir 6. DÉPANNAGE.

Positions de travail:

Le produit est équipé d’un dispositif de sécurité qui empêche

toute mise en marche en position en cas d’interruption du travail

et en position de transport.

Position de travail Üenv. 22° – 70° [fig. O5] :

Pour que la tondeuse puisse être démarrée, le montant 1doit être en

position de travail Ü(env. 22° – 70°).

Pour des raisons de sécurité, la tondeuse s’arrête immédiatement si le

montant est déplacé hors de la position de travail Ü.

Position de repos Nenv. 70° – 105° [fig. O5/O6] :

Si le montant 1est entièrement déplacé vers le haut, il est en

position de repos N. Dans cette position, la tondeuse ne peut

pas être démarrée.

Position de transport _env. 0° – 22° [fig. O5/O7] :

Pour le transport, la tondeuse peut être portée par le montant 1ou

par la poignée 5.

Lorsque la tondeuse est transportée, le montant 1est en position de

transport _. Dans cette position, la tondeuse ne peut pas être démarrée.

Régler la hauteur de coupe [fig. O8] :

La hauteur de coupe peut être réglée en 3 positions de 30 à 50 mm.

1. Pressez le réglage en hauteur qen direction de la roue et mettez-le

dans la position souhaitée.

2. Laissez le réglage en hauteur qs’enclencher dans la position

souhaitée.

Démarrer la tondeuse [fig. O1/O9 ] :

DANGER! Risque de blessure!

Il y a risque de blessures si le produit ne s’arrête pas

lorsque le levier de démarrage est relâché.

v Ne contournez pas les dispositifs de sécurité ou interrupteurs.

Par exemple, ne fixez pas le levier de démarrage à la poignée.

Démarrage:

Le produit est équipé d’un dispositif de sécurité à deux interrup-

teurs (clé de sécurité avec touche de blocage) qui empêche toute

mise en marche accidentelle du produit.

1. Ouvrez le couvercle 4.

2. Mettez la batterie Ydans le récepteur de la batterie Cjusqu’à ce

qu’elle s’enclenche de façon audible.

3. Mettez la clé de sécurité 6dans la poignée et tournez-la dans la

position .

4. Pressez la touche de blocage 7avec une main et tirez le levier de

démarrage 8avec l’autre main.

La tondeuse démarre et l’affichage de l’état de charge de la batterie N

est affiché pendant 5 secondes.

5. Relâchez la touche de blocage 7.

Arrêt:

1. Relâcher le levier de démarrage 8.

La tondeuse s’arrête.

2. Tournez la clé de sécurité 6sur la position et retirez-la.

Conseils d’utilisation de la tondeuse :

Pour obtenir une pelouse bien entretenue et optimiser la capacité de

coupe, nous recommandons de tondre la pelouse régulièrement, si pos-

sible une fois par semaine. La pelouse devient plus dense quand elle est

tondue régulièrement.

À la suite d’intervalles de tonte plus longs (pelouse de vacances), il

convient d’abord de tondre dans un sens en réglant la plus grande hau-

teur de coupe, puis transversalement avec la hauteur de coupe désirée.

Si possible, tondre la pelouse uniquement à l’état sec. Si l’herbe est

humide, vous obtenez une coupe irrégulière.

Capacité de coupe et charge de batterie :

La surface de pelouse par charge de batterie dépend de différents fac-

teurs, tels que humidité, densité d’herbe et hauteur de coupe. Pour une

utilisation optimale de la surface, n’allumez ou n’éteignez pas trop sou-

ventla tondeuse, car ceci réduit la durée d’autonomie de la batterie. La

capacité de coupe par durée d’autonomie de batterie peut être utilisée

de manière optimale en tondant souvent et à une hauteur de coupe plus

importante.

Mulching :

La lame de forme spéciale garantit des résultats de coupe et de mulching

optimaux. Les brins d’herbe sont non seulement coupés mais aussi

réduits en petites particules qui tombent par terre entre les brins d’herbe

et empêchent ainsi la pelouse de sécher. Il n’y a plus besoin de ramasser

ni jeter l’herbe coupée qui devient un engrais naturel.

14620-20.960.01.indd 16 04.09.20 09:24

Le meilleur résultat de mulching est obtenu si 1/3 de la hauteur de la

pelouse est coupé (p. ex. de 60 mm à 40 mm).

La surface maximale de 50 m² est uniquement obtenue dans des con-

ditions optimales.

4. MAINTENANCE

DANGER! Risque de blessure!

Risque de blessure par coupures si le produit démarre

de façon inopinée.

vAttendez l’arrêt complet de la lame, retirez la clé de sécurité

et enfilez les gants de travail avant de procéder à l’entretien

du produit.

Nettoyage de la tondeuse :

DANGER! Risque de blessure!

Risque de blessure et de dommage au produit.

vNe nettoyez pas le produit avec de l’eau ou avec un jet d’eau

(surtout un jet d’eau à haute pression).

vN’utilisez pas de produits chimiques, ni d’essence ou de sol-

vants pour le nettoyage. Certains peuvent détruire des pièces

importantes en plastique.

Nettoyer le dessous de la tondeuse [fig. M1] :

Le dessous est plus facile à nettoyer juste après la tonte.

1. Renversez la tondeuse délicatement sur le côté.

2. Nettoyez le dessous et la lame 9avec une brosse et le racloir fourni 0

(n’utilisez pas d’objets tranchants).

Nettoyer le dessus de la tondeuse :

vNettoyez le dessus avec un chiffon humide.

Nettoyage de la batterie et du chargeur de batterie :

Assurez-vous que la surface et les contacts de la batterie et du chargeur

de batterie sont toujours propres et secs avant de brancher le chargeur de

batterie.

N’utilisez pas d’eau courante.

v Chargeur de batterie : Nettoyez les contacts et les parties en

plastique avec un chiffon doux et sec.

v Batterie : Nettoyez occasionnellement la fente d’aération et les

branchements de la batterie avec un pinceau doux, propre et sec.

5. ENTREPOSAGE

Mise hors service [fig. S1] :

Le produit doit être rangé hors de portée des enfants.

1. Tournez la clé de sécurité sur la position et retirez-la.

2. Retirez la batterie.

3. Chargez la batterie.

4. Nettoyer la tondeuse, la batterie et le chargeur (voir 4. MAINTENANCE).

5. Pour un rangement peu encombrant, la tondeuse peut être suspendue

par le montant dans le support mural GARDENA réf. 3501/3503.

(La tondeuse ne doit pas être suspendue par la poignée.)

6. Rangez la tondeuse, la batterie et le chargeur de batterie dans un

endroit sec, fermé et à l’abri du gel.

Élimination:

(conformément à la directive 2012/19/UE)

Le produit ne doit pas être jeté avec les déchets ménagers

normaux. Il doit être éliminé conformément aux prescriptions

locales de protection de l’environnement en vigueur.

IMPORTANT !

v Éliminez le produit par le biais de votre point de collecte et de recyclage

local.

Élimination de la batterie :

Li-ion

La batterie GARDENA contient des piles au lithium-ion qui

doivent être éliminées séparément des déchets ménagers

normaux quand elles arrivent en fin de vie.

IMPORTANT !

v Éliminez les batteries par le biais de votre point de collecte et de

recyclage local.

1. Déchargez entièrement les piles au lithium-ion (adressez-vous

à votre service après vente GARDENA).

2. Protégez les contacts des piles au lithium-ion contre tout

court-circuit.

3. Éliminez les piles au lithium-ion de façon appropriée.

6. DÉPANNAGE

DANGER! Risque de blessure!

Risque de blessure par coupures si le produit démarre de

façon inopinée.

vAttendez que la lame soit arrêtée, retirez la clé de sécurité et

enfilez les gants de travail avant de réparer le produit.

Remplacer les lames :

DANGER! Risque de blessure!

Risque de coupures si la lame tourne alors qu’elle est

endommagée, déformée, déséquilibrée ou qu’elle présente

des arêtes de coupe ébréchées.

vN’utilisez pas la tondeuse avec une lame endommagée ou

déformée, une lame déséquilibrée ou qui présente des arêtes

de coupe ébréchées.

vNe pas affûter la lame.

Les pièces de rechange GARDENA sont disponibles auprès de votre

concessionnaire GARDENA ou du service GARDENA.

Utilisez uniquement une lame d’origine GARDENA :

• Lame de rechange GARDENA réf. 4105

v Laissez remplacer la lame par le service GARDENA ou par un conces-

sionnaire GARDENA agréé.

Problème Cause possible Remède

Le moteur est bloqué et

provoque un bruit Le moteur est bloqué. vRetirez l’obstacle.

Démarrez à nouveau.

Hauteur de coupe trop basse. vRéglez une hauteur de coupe

plus grande.

Bruits intenses, la tondeuse

émet des claquements Les vis du moteur, de la

fixationou du châssis de la

tondeuse sont desserrées.

vLaissez resserrer les vis par

un concessionnaire agréé ou

par le service GARDENA.

La tondeuse tourne de

manière irrégulière ou

vibre fortement

La lame est endommagée/

usée ou le porte-lame est

desserré.

vLaissez resserrer ou rempla-

cer la lame par un conces-

sionnaire agréé ou par le ser-

vice GARDENA.

La lame est très sale. vNettoyez la tondeuse

(voir 4. MAINTENANCE).

Si le problème persiste,

adressez-vous au service

GARDENA.

La pelouse n’est pas nette La lame est émoussée ou

endommagée.

vFaites remplacer la lame

par le service après-vente

de GARDENA.

Hauteur de coupe trop basse. vRéglez une hauteur de coupe

plus grande.

La tondeuse ne démarre

pas ou s’arrête.

La LED «clignote en vert

[fig. O4]

La batterie est vide. v Chargez la batterie.

La tondeuse ne démarre

pas ou s’arrête.

La LED de défaut ç

s’allume en rouge

[fig. O4]

La température de la batterie

est en dehors de la plage

admise.

vAttendez jusqu’à ce que la

température de la batterie

soit à nouveau comprise

entre 0 °C – +45 °C.

Il y a des gouttes d’eau ou de

l’humidité entre les contacts de

la batterie de la tondeuse.

v Enlevez les gouttes d’eau/

l’humidité à l’aide d’un

chiffon sec.

Le moteur est bloqué. vRetirez l’obstacle.

Démarrez à nouveau.

La tondeuse ne démarre

pas ou s’arrête.

La LED de défaut ç

clignote en rouge [fig. O4]

Le produit est défectueux. vAdressez-vous au service

après-vente GARDENA.

14620-20.960.01.indd 17 04.09.20 09:24

Problème Cause possible Remède

La tondeuse ne démarre

pas ou s’arrête.

La LED de défaut çne

s’allume pas [fig. O4]

La batterie n’est pas complète-

ment enfilée dans le récepteur

de la batterie.

v Mettez la batterie complète-

ment dans le récepteur de la

batterie jusqu’à ce qu’elle

s’enclenche de façon audible.

La clé de sécurité n’est pas

sur la position .

v Tournez la clé de sécurité sur

la position .

Le montant n’est pas en

position de travail Ü

[fig. O5].

v Assurez-vous qu’à la mise

en marche, le montant

se trouve en position de

travail Ü(env. 22° – 70°).

La douille de serrage n’est pas

serrée ou s’est desserrée

[fig. A1/A2].

v Serrez fermement la douille

de serrage (voir

Monter le

montant de la poignée

La batterie est défectueuse. vRemplacez la batterie.

Le produit est défectueux. vAdressez-vous au service

après-vente GARDENA.

La charge n’est pas possible.

Le témoin de contrôle de

charge de batterie å

s’allume durablement

[fig. O3]

La batterie n’est pas mise en

place (correctement).

vMettez la batterie correcte-

ment en place dans le

chargeur de batterie.

Les contacts de la batterie

sont encrassés.

vNettoyez les contacts de la

batterie (p.ex. en mettant et

enlevant la batterie plusieurs

fois. Le cas échéant,

remplacez la batterie).

La température de la batterie

est en dehors de la plage de

température de charge admise.

vAttendez jusqu’à ce que la

température de la batterie

soit à nouveau comprise

entre 0 °C – +45 °C.

La batterie est défectueuse. vRemplacez la batterie.

Le témoin de contrôle de

charge de batterie å

ne s’allume pas [fig. O3]

La fiche du chargeur de

batterie n’est pas

(correctement) enfichée.

v Enfichez la fiche (entière-

ment) dans la prise.

La prise, le cordon d’alimen-

tation ou le chargeur de

batterie est défectueux.

v Vérifiez la tension de secteur.

Faites vérifier le cas échéant

le chargeur de batterie par un

concessionnaire agréé ou par

le service GARDENA.

CONSEIL: veuillez vous adresser à votre centre de service après-vente

GARDENA pour tout autre incident. Les réparations doivent uniquement être

effectuées par les centres de service après-vente GARDENA ainsi que des

revendeurs autorisés par GARDENA.

7. CARACTÉRISTIQUES TECHNIQUES

Tondeuse sur batterie

Unité Valeur (réf. 14620)

Vitesse de rotation de

la lame trs/min. 6000

Largeur de coupe cm 22

Réglage hauteur de coupe

(3 positions) mm 30 – 50

Poids (sans batterie) kg 4,2

Niveau de pression

acoustique LpA1)

Incertitude kpA

dB (A)

2,5

Niveau de puissance

acoustique LWA2):

mesuré/garanti

Incertitude kWA

dB (A)

84 / 86

1,5

Vibration main-bras avhw1)

Incertitude kvhw

m/s2< 2,5

1,5

Procédé de mesure conformément à: 1) EN 60335-2-77 2) RL 2000/14/EC

CONSEIL: la valeur d’émissions de vibrations mentionnée a été mesurée

conformément à un procédé de contrôle normalisé et peut être utilisée pour

comparer des outils électriques les uns avec les autres. Cette valeur peut

également être utilisée pour l’évaluation provisoire de l’exposition. La valeur d’émissions

de vibrations peut varier pendant l’utilisation effective de l’outil électrique.

Batterie du système

PBA 18V 2,5Ah W-B

Unité Valeur (réf. 14903)

Tension de la batterie V (DC) 18

Capacité de la batterie Ah 2,5

Nombre de cellules (Li-Ion) 5

Chargeurs de batterie adéquats POWER FOR ALL System : AL 18..CV.

Chargeur de batterie

AL 1810 CV P4A

Unité Valeur (réf. 14900)

Tension du secteur V (AC) 220 – 240

Fréquence du secteur Hz 50 – 60

Puissance nominale W 26

Tension de charge de la

batterie V (DC) 18

Courant de charge max.

de la batterie mA 1000

Temps de charge de la bat-

terie 80%/97 – 100% (env.)

PBA 18V 2,0Ah W-B

PBA 18V 2,5Ah W-B

PBA 18V 4,0Ah W-C

min.

96 / 124

120 / 154

192 / 244

Plage de température de

charge admise °C 0 – 45

Poids conformément

àEPTA-Procedure 01:2014 kg 0,17

Classe de protection / II

Batteries adéquates POWER FOR ALL : PBA 18V.

8. ACCESSOIRES

Lames de rechange

GARDENA Pour remplacer les lames émoussées. réf. 4105

Support mural GARDENA Pour un rangement peu encombrant de la

tondeuse. réf. 3501/

3503

Batterie du système

GARDENA

PBA 18V/45 P4A

PBA 18V/72 P4A

Batterie pour durée de fonctionnement

supplémentaire ou pour l’échange.

réf. 14903

réf. 14905

Chargeur rapide de batterie

GARDENA AL 1830 CV P4A Pour la charge rapide de la batterie POWER FOR ALL

System PBA 18V..W-.. réf. 14901

9. SERVICE/GARANTIE

Service :

Veuillez contacter l’adresse au verso.

Déclaration de garantie :

Dans le cas d’une réclamation au titre de la garantie, aucun frais ne vous

sera prélevé pour les services fournis.

GARDENA Manufacturing GmbH accorde sur tous les nouveaux produits

d’origine GARDENA une garantie de 2 ans à compter du premier achat

chez le revendeur lorsque les produits sont exclusivement utilisés à des

fins privées. Cette garantie de fabricant ne s’applique pas aux produits

acquis sur un marché secondaire. La garantie couvre tous les vices essen-

tiels du produit, manifestement imputables à des défauts de matériel ou

de fabrication. Cette garantie prend en charge la fourniture d’un produit

de rechange entièrement opérationnel ou la réparation du produit défec-

tueux qui nous est parvenu gratuitement; nous nous réservons le droit

de choisir entre ces options. Ce service est soumis aux dispositions sui-

vantes :

• Le produit a été utilisé dans le cadre de son usage prévu selon les

recommandations du manuel d’utilisation.

• Ni l’acheteur ni un tiers n’a tenté d’ouvrir ou de réparer le produit.

• Seules des pièces de rechange et d’usure GARDENA d’origine ont été

utilisées pour le fonctionnement.

• Présentation de la preuve d’achat.

L’usure normale de pièces et de composants (par exemple sur des lames,

pièces de fixation des lames, turbines, éclairages, courroies trapézoïdales

et crantées, turbines, filtres à air, bougies d’allumage), des modifications

d’aspect ainsi que les pièces d’usure et de consommation sont exclues

de la garantie.

Cette garantie de fabricant est limitée à la livraison de remplacement et

à la réparation en vertu des conditions mentionnées ci-avant. D’autres

prétentions à notre encontre en tant que fabricant, par exemple dom-

mages et intérêts, ne sont pas fondées par la garantie de fabricant. Cette

garantie de fabricant ne concerne bien évidemment pas les réclamations

de garantie existantes, légales et contractuelles envers le revendeur/

l’acheteur.

La garantie de fabricant est soumise au droit de la République Fédérale

d’Allemagne.

14620-20.960.01.indd 18 04.09.20 09:24

En cas de recours à la garantie, veuillez renvoyer le produit défectueux

accompagné d’une copie de la preuve d’achat et d’une description du

défaut, suffisamment affranchi, à l’adresse de service GARDENA.

Pièces d’usure:

La lame et les roues sont des pièces d’usure et ne sont donc pas

couvertes par la garantie.

NL Accu-grasmaaier HandyMower

1. VEILIGHEID ...........................................19

2. MONTAGE ............................................20

3. BEDIENING ...........................................20

4. ONDERHOUD .........................................22

5. OPBERGEN ...........................................22

6. STORINGEN VERHELPEN ................................22

7. TECHNISCHE GEGEVENS................................23

8. TOEBEHOREN.........................................23

9. SERVICE/GARANTIE....................................23

Vertaling van de originele instructies.

Dit product kan worden gebruikt door kin-

deren vanaf 8 jaar en ouder evenals door

personen met verminderde lichamelijke, sensori-

sche of mentale capaciteiten of gebrek aan erva-

ring en kennis, wanneer zij onder toezicht staan of

m.b.t. het veilige gebruik van het product werden

geïnstrueerd en de daaruit voortvloeiende risico’s

begrijpen. Kinderen mogen niet met het product

spelen. Kinderen mogen het product niet zonder

toezicht reinigen of onderhouden. Wij adviseren

jongeren het product pas vanaf 16 jaar te gebrui-

ken.

Gebruik volgens de voorschriften:

De GARDENA Grasmaaier is bedoeld voor het maaien van gazons in

particuliere tuinen en in volkstuinen.

Het product is niet geschikt om langdurig te gebruiken.

GEVAAR! Lichamelijk letsel!

v Gebruik het product niet voor het snoeien van struiken, hagen

en heesters, voor het snoeien van klimplanten of gras op daken

of in balkonbakken, voor het fijnmaken van takken en twijgen

en om onregelmatigheden in de bodem vlak te maken. Gebruik

het product niet op hellingen die steiler zijn dan 20°.

Beveilig het werkgebied alvorens met de werkzaamhe-

den te beginnen. Kijk uit voor verborgen kabels.

Uitschakelen:

Verwijder de accu alvorens reinigings- en onderhoudswerk-

zaamheden uit te voeren.

Voor de acculader:

Trek de stekker direct uit het stopcontact, wanneer het snoer

beschadigd of doorgesneden werd.

Algemene veiligheidsaanwijzingen

Elektrische veiligheid voor het oplaadapparaat

GEVAAR! Elektrische schok!

Risico op letsel door een elektrische schok.

v Het product moet worden gevoed via een aardlekschakelaar (RCD)

met een nominale aardlekstroom van maximaal 30 mA.

Training

a) Lees de gebruiksaanwijzing zorgvuldig door. Zorg dat u vertrouwd raakt met

de bedieningselementen en het juiste gebruik van de machine.

b) Laat kinderen of andere personen die de gebruiksaanwijzing niet kennen de

grasmaaier niet gebruiken. Er kunnen plaatselijke voorschriften zijn die gelden

voor de minimumleeftijd van de gebruiker.

c) Maai nooit wanneer er personen, met name kinderen, of dieren in de buurt

zijn.

d) Denk eraan dat de bediener of gebruiker verantwoordelijk is voor ongevallen

met andere personen of hun eigendommen.

Voorbereidende maatregelen

a) Draag tijdens de bediening van de machine altijd stevige schoenen en een

lange broek. Bedien de machine niet op blote voeten of met open sandalen.

Draag geen loszittende kleding of kleding met hangende koordjes of bandjes.

b) Controleer het terrein waar de machine zal worden gebruikt en verwijder alle

voorwerpen die door de machine kunnen worden weggeslingerd.

c) Voer vóór gebruik altijd een visuele controle uit om te kijken of de snijbladen,

bladbouten en de volledige bladeenheid niet versleten of beschadigd zijn. Ver-

sleten of beschadigde snijbladen en bladbouten mogen alleen als set worden

vervangen om onbalans te voorkomen. Versleten of beschadigde instructie-

plaatjes moeten worden vervangen.

d) Controleer vóór gebruik altijd de voedings- en verlengkabel op tekenen van

beschadiging of slijtage. Wanneer de kabel tijdens het gebruik wordt bescha-

digd, moet deze direct uit het stopcontact worden getrokken.

RAAK DE KABEL NIET AAN ALVORENS DE STROOMTOEVOER TE

ONDERBREKEN.

Gebruik de machine niet wanneer de kabel beschadigd of versleten is.

Bediening

a) Maai alleen bij daglicht of bij voldoende kunstlicht.

b) Vermijd het gebruik van het apparaat in nat gras.

c) Zorg dat u altijd stevig staat op hellingen.

d) Duw de machine alleen stapvoets voort.

e) Maai dwars op de helling, nooit naar boven of naar beneden.

f) Ga zeer voorzichtig te werk wanneer u op hellingen van richting verandert.

g) Maai niet op buitensporig steile hellingen.

h) Wees vooral voorzichtig wanneer u de grasmaaier omkeert of naar u toe trekt.

i) Stop het snijblad/de snijbladen wanneer de grasmaaier iets moet worden

gekanteld om over andere oppervlakken dan gras te rijden, en wanneer de

grasmaaier van en naar de plaats wordt gereden waar deze wordt/werd

gebruikt.

j) Gebruik de grasmaaier nooit met beschadigde afschermingen of schilden of

wanneer de veiligheidsvoorzieningen, zoals beschermkappen en/of gras-

opvangvoorzieningen niet zijn geïnstalleerd.

k) Bedien de starthendel voorzichtig overeenkomstig de instructies van de fabri-

kant. Houd voeten uit de buurt van het snijblad/de snijbladen.

l) Bij het starten van de motor mag de grasmaaier niet worden gekanteld, tenzij

dit voor het starten noodzakelijk is. Kantel de grasmaaier in dit geval niet meer

dan absoluut noodzakelijk en til alleen de kant op die van de bediener af is

gericht.

m) Start de motor niet wanneer u voor de afvoeropening staat.

n) Houd handen of voeten nooit in de buurt van of onder draaiende onderdelen.

Blijf altijd uit de buurt van de afvoeropening.

o) Til een grasmaaier met draaiende motor nooit op en vervoer deze ook niet.

p2) Zet de motor af en trek de startsleutel uit het contact. Zorg ervoor dat alle

bewegende onderdelen volledig tot stilstand zijn gekomen:

– wanneer u de grasmaaier achterlaat;

– voordat u blokkades verwijdert of verstoppingen in het afvoerkanaal

verhelpt;

– voordat u de grasmaaier controleert, reinigt of er werkzaamheden aan

uitvoert;

– wanneer een vreemd voorwerp werd geraakt. Controleer de grasmaaier op

beschadigingen en voer de benodigde reparaties uit alvorens deze opnieuw

te starten en te gebruiken.

BELANGRIJK!

Lees de gebruiksaanwijzing zorgvuldig en bewaar deze om later nog

eens te kunnen nalezen.

Symbolen op het product:

Lees de gebruiksaanwijzing.

Afstand houden.

Opgelet – Scherpe snijbladen – Snijbladen lopen uit.

Trek de sleutel uit de blokkeerinrichting vóór onderhoudswerk-

zaamheden.

1. VEILIGHEID

14620-20.960.01.indd 19 04.09.20 09:24

Wanneer de grasmaaier buitengewoon sterk begint te trillen, moet deze direct

worden gecontroleerd:

– Controleer op beschadigingen.

– Voer de benodigde reparaties van beschadigde onderdelen uit.

– Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid.

Onderhoud en opbergen

a) Zorg ervoor dat alle moeren, bouten en schroeven stevig zijn vastgedraaid en

het apparaat veilig functioneert.

b) Controleer de grasopvanginrichting regelmatig op slijtage of veroudering.

c) Vervang versleten of beschadigde onderdelen vanwege de veiligheid.

d) Let erop dat de beweging van een snijblad van machines met meerdere

snijbladen kan leiden tot het draaien van de overige snijbladen.

e) Let er bij het afstellen van de machine op dat er geen vingers tussen bewe-

gende snijbladen en vaste onderdelen van de machine bekneld raken.

f) Laat de motor afkoelen voordat u de machine opbergt.

g) Let er bij het onderhouden van de snijbladen op dat deze altijd kunnen

bewegen, zelfs wanneer de spanningsbron is uitgeschakeld.

h) Gebruik uitsluitend originele vervangende onderdelen en accessoires.

Extra veiligheidsaanwijzingen

Veilige omgang met accu’s

Lees alle veiligheidsaanwijzingen en instructies.

Nalatigheden bij het in acht nemen van de veiligheidsaanwijzingen en instructies

kunnen een elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar deze instructies goed. Gebruik de acculader alleen, wanneer u alle

functies volledig kunt beoordelen en zonder beperkingen kunt uitvoeren of des-

betreffende instructies hebt gekregen.

v Houd toezicht op kinderen bij gebruik, reiniging en onderhoud.

Daarmee wordt gewaarborgd dat kinderen niet met de acculader spelen.

v Laad alleen Li-ion accu’s op van het POWER FOR ALL-systeem van

het type PBA 18V. vanaf een capaciteit van 1,5 Ah (vanaf 5 accucellen).

De accuspanning moet passen bij de accu-oplaadspanning van de

acculader. Laad geen accu’s op die niet oplaadbaar zijn.

Anders bestaat er brand- en explosiegevaar.

Houd de acculader uit de buurt van regen of vocht.

Het binnendringen van water in een elektrisch apparaat verhoogt het

risico op een elektrische schok.

v Zorg dat de acculader schoon blijft.

Door verontreiniging bestaat het risico op een elektrische schok.

v Controleer de acculader, het snoer en de stekker vóór elk gebruik.

Gebruik de acculader niet, wanneer u schades constateert. Open de

acculader niet zelf en laat deze alleen repareren door gekwalificeerd

geschoold personeel en alleen met originele onderdelen.

Beschadigde acculaders, snoeren en stekkers verhogen het risico op een

elektrische schok.

v Gebruik de acculader niet op een ondergrond die gemakkelijk in brand

kan vliegen (bijv. papier, textiel enz.) of in een brandbare omgeving.

Er bestaat brandgevaar doordat de acculader tijdens het opladen warm

wordt.

vWanneer de voedingskabel moet worden vervangen, moet dit door

GARDENA of een erkende klantenservicedienst voor elektrische gereedschap-

pen van GARDENA worden uitgevoerd om veiligheidsrisico’s te voorkomen.

v Gebruik het product niet terwijl het wordt opgeladen.

v Deze veiligheidsaanwijzingen gelden alleen voor Li-ion accu’s van het

POWER FOR ALL-systeem PBA 18V.

v Gebruik de accu alleen in producten van de fabrikanten van het

POWER FOR ALL-systeem.

Alleen zo wordt de accu beschermd tegen gevaarlijke overbelasting.

v Laad de accu’s alleen op met acculaders die door de fabrikant worden

aanbevolen. Een acculader die voor een bepaald soort accu geschikt is kan

in brand vliegen, wanneer er andere accu’s op worden aangesloten.

v De accu wordt gedeeltelijk opgeladen geleverd.

Om de volledige capaciteit van de accu te waarborgen, dient u de accu vóór

het eerste gebruik volledig in de acculader op te laden.

v Berg accu’s buiten de reikwijdte van kinderen op.

v Open de accu niet. Er bestaat een risico op kortsluiting.

v Bij beschadiging en onvakkundig gebruik van de accu kunnen dampen

vrijkomen. De accu kan in brand vliegen of exploderen.

Zorg voor frisse lucht en raadpleeg een arts bij klachten. De dampen kunnen

de luchtwegen prikkelen.

v Bij verkeerd gebruik of een beschadigde accu kan brandbare vloeistof

uit de accu lekken. Voorkom contact hiermee. Bij toevallig contact

met water afspoelen. Wanneer de vloeistof in de ogen komt, moet u

bovendien een arts raadplegen.

Weglekkende accuvloeistof kan leiden tot huidirritaties of brandwonden.

v Wanneer de accu defect is kan vloeistof weglekken en aangrenzende

voorwerpen bevochtigen. Controleer desbetreffende onderdelen.

Reinig deze of vervang ze indien nodig.

v Sluit de accu niet kort. Houd de niet-gebruikte accu uit de buurt van

paperclips, munten, sleutels, spijkers, schroeven of andere kleine

metalen voorwerpen die een overbrugging van de contacten zouden

kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwon-

den of brand tot gevolg hebben.

v Door spitse voorwerpen zoals bijv. spijkers of een schroevendraaier of

door externe krachtinwerking kan de accu beschadigd raken.

Er kan kortsluiting ontstaan en de accu kan in brand vliegen, gaan roken of

exploderen of oververhit raken.

v Pleeg nooit onderhoud aan beschadigde accu’s.

Elk onderhoud van accu’s dient te worden uitgevoerd door de fabrikant of een

gevolmachtigde klantenservicedienst.

v Bescherm de accu tegen hitte, bijv. ook tegen langdurige zonin-

straling, vuur, vuil, water en vocht.

Er bestaat explosie- en kortsluitgevaar.

v Gebruik en bewaar de accu alleen bij een omgevingstemperatuur

tussen –20 °C en +50 °C.

Laat de accu bijv. ’s zomers niet in de auto liggen. Bij temperaturen < 0 °C

kan zich apparaatspecifiek een beperking van de capaciteit voordoen.

v Laad de accu alleen op bij omgevingstemperaturen tussen 0 °C en

+45 °C. Opladen buiten dit temperatuurbereik kan de accu beschadigen of

het brandgevaar verhogen.

Elektrische veiligheid

GEVAAR! Hartstilstand!

Dit product genereert tijdens de werking een elektromagnetisch veld. Dit

veld kan onder bepaalde omstandigheden invloed hebben op de werkwijze

van actieve of passieve medische implantaten. Om het gevaar van situaties

die kunnen leiden tot ernstige of dodelijke verwondingen uit te sluiten,

dienen personen met een medisch implantaat hun arts en de fabrikant van

het implantaat te raadplegen alvorens dit product te gebruiken.

Gebruik het product met de accu alleen tussen 0 °C tot 40 °C.

Gebruik het product niet onder vochtige omstandigheden.

Bescherm de accucontacten tegen vocht.

Persoonlijke veiligheid

GEVAAR! Verstikkingsgevaar!

Kleinere onderdelen kunnen gemakkelijk worden ingeslikt. De polyzak

vormt een verstikkingsgevaar voor kleine kinderen. Houd kleine kinderen

tijdens de montage uit de buurt.

Demonteer het product niet verder dan de staat waarin het werd geleverd.

Draag handschoenen, antislipschoenen en een veiligheidsbril.

Voorkom overbelasting van de grasmaaier.

Werk niet met het product wanneer u moe of ziek bent of wanneer u onder

invloed bent van alcohol, drugs of medicijnen.

Risico op uitglijden:

– in nat gras

– op steile hellingen

– tijdens het transport

Wees voorzichtig wanneer u achteruit loopt.

Zorg dat het product niet nat wordt en bescherm het tegen regen en ander

vocht.

GEVAAR! Explosiegevaar!

Werk niet met het product in een explosiegevaarlijke omgeving, waarin

zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereed-

schappen veroorzaken vonken die stof of dampen kunnen ontsteken.

2. MONTAGE

GEVAAR! Lichamelijk letsel!

Risico op snijwonden wanneer het product onopzettelijk

start.

vVerwijder de accu, verwijder de veiligheidssleutel en trek

handschoenen aan voordat u het product monteert.

Hendel monteren [afb. A1/ A2]:

1. Schuif de steel 1in de steelhouder 2. Daarbij moet de inschakelblok-

kering 7op de handgreep 5naar voren wijzen.

Zorg ervoor dat de steel 1volledig in de steelhouder is gestoken en

dat de nokjes ,van de steel zich in de uitsparingen bvan de steel-

houder 2bevinden.

2. Draai de klemhuls 3vast.

3. BEDIENING

GEVAAR! Lichamelijk letsel!

Risico op snijwonden wanneer het product onopzettelijk

start.

14620-20.960.01.indd 20 04.09.20 09:24

Table of contents

Languages:

Popular Lawn Mower manuals by other brands

Spearhead

Spearhead RHD OPEN Series Handbook & Parts Manual

Toro

Toro Recycler 20372 Operator's manual

Montgomery Ward

Montgomery Ward TMO-3395309 operating manual

Toro

Toro 30335 Operator's manual

Ransomes

Ransomes ZT220D W/61 Operation manual

Gude

Gude Big Wheeler TRIKE 515D Translation of the original instructions

MTD

MTD 11A-54MY229 Operator's manual

Land Pride

Land Pride ZXT PRo brochure

Gravely

Gravely 988100 Owner's/operator's manual

Craftsman

Craftsman 27717 instruction manual

Toro

Toro 20334 - Personal Pace Electric Start Walk Power... Operator's manual

MTD

MTD 140-830A owner's guide

MTD

MTD 08M9 Operator's manual

Scag Power Equipment

Scag Power Equipment TurfTiger II STTII-52V-25CH-LP-EFI Operator's manual

Craftsman

Craftsman 917.377130 owner's manual

Stiga

Stiga EL 340 Li 48L Operator's manual

Troy-Bilt

Troy-Bilt AutoDrive 604 Operator's manual

Bush Hog

Bush Hog estate series Operator's manual

Garde HandyMower 14620 User manual

Popular Lawn Mower manuals by other brands
