Makita Xjp03 User manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

IMPORTANT: Read Before Using.

IMPORTANT: Lire avant usage.

IMPORTANTE: Leer antes de usar.

Cordless Plate Joiner

Lamelleuse Sans Fil

Engalletadora Inalámbrica

XJP03

014904

ENGLISH (Original instructions)

SPECIFICATIONS

Model XJP03

100 mm x 4 mm x 22 mm

Blade size Plate joiner blade

(Outer dia. x Width x Arbor dia.)

(4" x 5/32" x 7/8")

Max. grooving depth 20 mm (3/4")

No load speed (RPM) 12,000 /min

Overall length 335 mm (13-1/4") 352 mm (13-7/8")

Net weight 2.8 kg (6.2 lbs) 3.0 kg (6.7 lbs)

Rated voltage D.C. 18 V

Standard battery cartridge BL1815N BL1830, BL1840, BL1850

• Due to our continuing program of research and development, the specifications herein are subject to change without notice.

• Specifications and battery cartridge may differ from country to country.

• Weight, with battery cartridge, according to EPTA-Procedure 01/2003

GEA006-2

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and

instructions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

4. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

5. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of

electric shock if your body is earthed or grounded.

6. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

7. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords

increase the risk of electric shock.

8. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use

of a cord suitable for outdoor use reduces the risk

of electric shock.

9. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of an

GFCI reduces the risk of electric shock.

Personal safety

10. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or

medication. A moment of inattention while

operating power tools may result in serious

personal injury.

11. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

12. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools

with your finger on the switch or energising power

tools that have the switch on invites accidents.

13. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key

left attached to a rotating part of the power tool

may result in personal injury.

14. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

15. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts. Loose clothes,

jewellery or long hair can be caught in moving

parts.

16. If devices are provided for the connection of

dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

17. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

18. Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is dangerous

and must be repaired.

19. Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

20. Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

21. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may affect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly maintained power

tools.

22. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

23. Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Battery tool use and care

24. Recharge only with the charger specified by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of fire

when used with another battery pack.

25. Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and fire.

26. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery

terminals together may cause burns or a fire.

27. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If

contact accidentally occurs, flush with water.

If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery

may cause irritation or burns.

Service

28. Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

29. Follow instruction for lubricating and

changing accessories.

30. Keep handles dry, clean and free from oil and

grease.

GEB093-1

CORDLESS PLATE JOINER

SAFETY WARNINGS

1. Blades must be rated for at least the speed

marked on the tool. Blades running over rated

speed can fly apart and cause injury.

2. Always use the guard. The guard protects the

operator from broken blade fragments and

unintentional contact with the blade.

3. Use only the blades specified for this tool.

4. Never operate the tool with the blade locked

in exposed position or without the blade

cover secured properly in place.

5. Make sure that the blade slides smoothly

before operation.

6. Check the blades carefully for cracks or

damage before operation. Replace cracked or

damaged blades immediately.

7. Make sure that the flange fits in the arbor hole

when installing the blade.

8. Inspect for and remove all nails or foreign

matter from the workpieces before operation.

9. Always place the workpieces on a stable

workbench.

10. Secure the workpieces firmly with clamp or

vise.

11. NEVER wear gloves during operation.

12. Hold the tool firmly with both hands.

13. Keep your hands and body away from the

grooving area.

14. Run the tool for a while without the blade

pointing toward anybody. Watch for vibration

or wobbling that could indicate poor

installation or a poorly balanced blade.

15. Never reach your hands underneath the

workpieces while the blade is rotating.

16. Do not leave the tool running unattended.

17. Always be sure that the tool is switched off

and the battery cartridge is removed before

making any adjustments or replacing the

blade.

18. Some material contains chemicals which may

be toxic. Take caution to prevent dust

inhalation and skin contact. Follow material

supplier safety data.

19. Do not use blunt or damaged blades.

20. Do not use the tool with damaged guards.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product

(gained from repeated use) replace strict adherence

to safety rules for the subject product. MISUSE or

failure to follow the safety rules stated in this

instruction manual may cause serious personal

injury.

USD301-1

Symbols

The followings show the symbols used for tool.

･volts

･direct current

･no load speed

･revolutions or reciprocation per minute

ENC007-8

IMPORTANT SAFETY

INSTRUCTIONS

FOR BATTERY CARTRIDGE

1. Before using battery cartridge, read all

instructions and cautionary markings on (1)

battery charger, (2) battery, and (3) product

using battery.

2. Do not disassemble battery cartridge.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical

attention right away. It may result in loss of

your eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any

conductive material.

(2) Avoid storing battery cartridge in a

container with other metal objects such

as nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current flow,

overheating, possible burns and even a

breakdown.

6. Do not store the tool and battery cartridge in

locations where the temperature may reach or

exceed 50 ﾟC (122 ﾟF).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a fire.

8. Be careful not to drop or strike battery.

9. Do not use a damaged battery.

10. Follow your local regulations relating to

disposal of battery.

SAVE THESE INSTRUCTIONS.

Tips for maintaining maximum battery life

1. Charge the battery cartridge before

completely discharged.

Always stop tool operation and charge the

battery cartridge when you notice less tool

power.

2. Never recharge a fully charged battery

cartridge.

Overcharging shortens the battery service life.

3. Charge the battery cartridge with room

temperature at 10 ﾟC - 40 ﾟC (50 ﾟF - 104 ﾟF).

Let a hot battery cartridge cool down before

charging it.

4. Charge the battery cartridge once in every six

months if you do not use it for a long period

of time.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before adjusting or

checking function on the tool.

Installing or removing battery cartridge

014905

CAUTION:

• Always switch off the tool before installing or

removing of the battery cartridge.

• Hold the tool and the battery cartridge firmly

when installing or removing battery cartridge.

Failure to hold the tool and the battery cartridge

firmly may cause them to slip off your hands and

result in damage to the tool and battery cartridge

and a personal injury.

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Install it all the way until it locks in place

with a little click. If you can see the red indicator on the

upper side of the button, it is not locked completely.

CAUTION:

• Always install the battery cartridge fully until the

red indicator cannot be seen. If not, it may

accidentally fall out of the tool, causing injury to

you or someone around you.

• Do not install the battery cartridge forcibly. If the

cartridge does not slide in easily, it is not being

inserted correctly.

Tool /battery protection system

The tool is equipped with a battery protection system.

This system automatically cuts off power to the motor to

extend battery life.

The tool will automatically stop during operation if the

tool and/or battery are placed under one of the following

conditions:

• Overloaded:

The tool is operated in a manner that causes

it to draw an abnormally high current.

In this situation, turn the tool off and stop the

application that caused the tool to become

overloaded. Then turn the tool on to restart.

If the tool does not start, the battery is

overheated. In this situation, let the battery

cool before turning the tool on again.

• Low battery voltage:

The remaining battery capacity is too low

and the tool will not operate. In this situation,

remove and recharge the battery.

Overheat protection for tool/ battery

When the tool/ battery is overheated, the tool stops

automatically without any indication. The tool does not

start even if turning the tool on. In this situation, let the

tool/ battery cool before turning the tool on again.

NOTE:

The battery overheat protection works only with a

battery cartridge with a star marking.

012128

Indication lamp with multi function

014906

Indication lamps are located in two positions.

When the battery cartridge is installed on the tool with

the slide switch positioned in the "O (OFF)" position, the

indication lamp flickers quickly for approximately one

second. If it does not flicker so, the battery cartridge or

indication lamp has broken.

Overload protection

−When the tool is overloaded, the indication lamp

lights up. When the load on the tool is reduced,

the lamp goes out.

1. Indication lamp

1. Star marking

1. Button

2. Red indicator

3. Battery cartridge

−If the tool continues to be overloaded and the

indication lamp continues to light up for

approximately two seconds, the tool stops. This

prevents the motor and its related parts from being

damaged.

In this situation, turn the tool off and stop the

application that caused the tool to become

overloaded. Then turn the tool on to restart.

Battery cartridge replacing signal

When the remaining battery capacity gets small, the

indication lamp lights up during operation earlier than

enough capacity battery use.

Accidental re-start preventive function

Even if the battery cartridge is installed on the tool with

the slide switch in the "I (ON)" position, the tool does not

start.

To start the tool, first slide the slide switch toward the "O

(OFF)" position and then slide it toward the "I (ON)"

position.

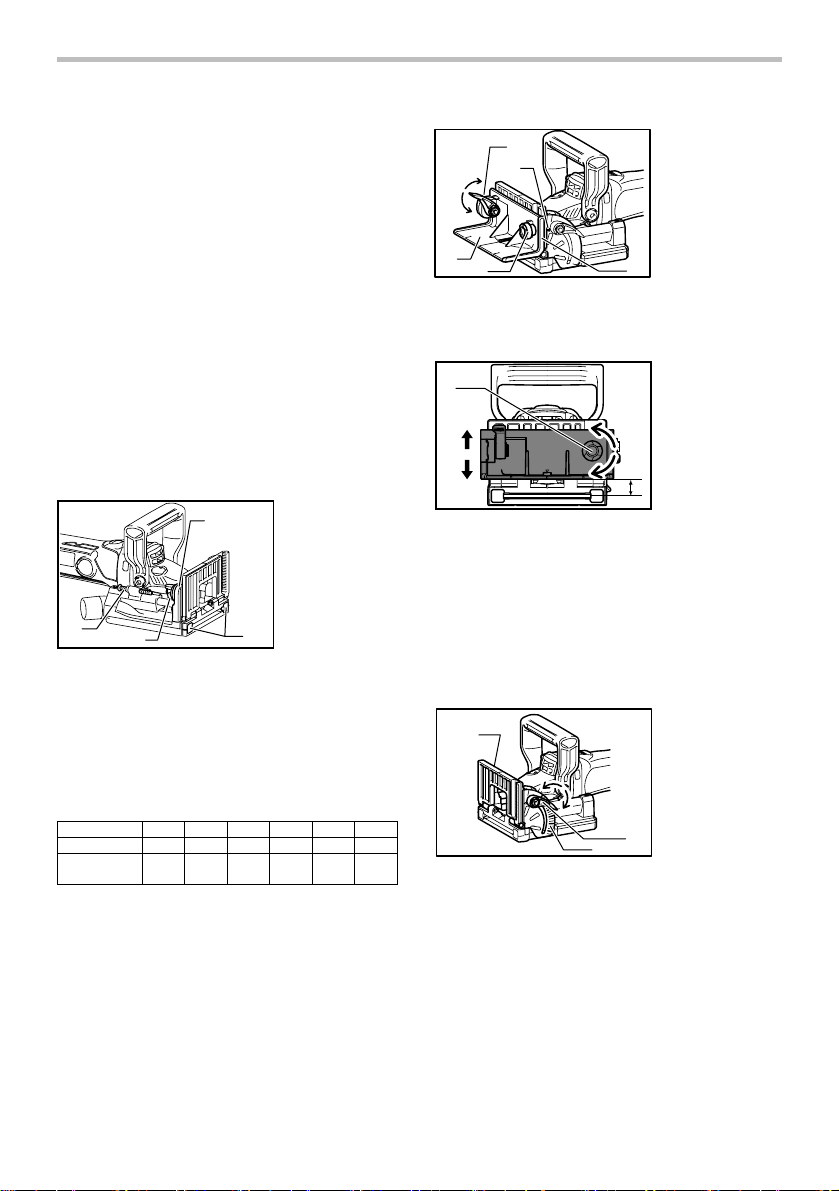

Adjusting the depth of groove

014907

6 grooving depths can be preset according to the size of

biscuit to be used.

Refer to the table below for the correspondence

between the sizes marked on the stopper and the

biscuit size. Fine adjustments to the grooving depth can

be made by turning the adjusting screw after loosening

the hex nut. This may become necessary after the blade

has been resharpened a few times.

Size on stopper 0 10 20 S D MAX

Biscuit size 0 10 20

---

Depth of groove 8 mm

(0.3")

10 mm

(0.4")

12.3mm

(0.48")

14.7mm

(0.58")

13 mm

(0.51")

20 mm

(0.8")

* With the rubber spikes removed.

012683

Angle guide

The angle guide height can be moved up and down to

adjust the position of the blade in relation to the top of

the workpiece.

234

014896

To adjust the angle guide height, loosen the lock lever

down and rotate the knob until the pointer points to the

desired scale graduation marked on the angle guide.

012498

Then tighten the lock lever up to secure the angle guide.

The scale on the angle guide indicates the distance

from the top of the workpiece to the center of the blade

thickness.

The angle guide is removable from the fence according

to the need of your work. To remove the angle guide,

loosen the lock lever and turn the knob clockwise until it

comes out of the upper end of the fence.

Fence

014897

The angle of the fence can be adjusted between 0° and

90° (positive stops at 0°, 45° and 90°). To adjust the

angle, loosen the lock lever and tilt the fence until the

pointer points to the desired graduation on the angle

scale. Then tighten the lock lever to secure the fence.

1. Fence

2. Angle scale

3. Lock lever

4. Tighten

5. Loosen

1. Knob

2. Down

3. Up

4. Center of blade

thickness

1. Lock lever

2. Angle guide

3. Knob

4. Scale

5. Pointer

6. Tighten

7. Loosen

1. Pointer

2. Stopper

3. Adjusting screw

4. Rubber spike

10mm

014898

When the fence is set at 90°, both the distance from the

center of the blade thickness to the fence and the

distance from the center of the blade thickness to the

bottom of the blade cover are 10 mm (0.4").

NOTE:

•

Remove the angle guide according to the need of your

work when using the tool with the angle of the fence

adjusted to other than 0 ﾟ. When you need to use the

angle guide under the above condition, be sure to

adjust the depth of groove to get a proper depth.

Set plate

6mm

4mm

10mm

012258

014899

Use the set plate as shown in the figures when cutting

slots in thin workpieces.

Switch action

CAUTION:

• Before installing the battery cartridge into the tool,

always check to see that the slide switch actuates

properly and returns to the "OFF" position when

the rear of the slide switch is depressed.

• Switch can be locked in "ON" position for ease of

operator comfort during extended use. Apply

caution when locking tool in "ON" position and

maintain firm grasp on tool.

014908

To start the tool, slide the slide switch toward the "I

(ON)" position. For continuous operation, press the front

of the slide switch to lock it.

To stop the tool, press the rear of the slide switch, then

slide it toward the "O (OFF)" position.

ASSEMBLY

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before carrying out

any work on the tool.

Removing or installing the blade

123

014909

CAUTION:

• When installing the plate joiner blade, mount the

inner flange with the side marked "22" facing

toward you.

To remove the blade, loosen the clamp screw and open

the blade cover. Push the shaft lock and loosen the lock

nut using the lock nut wrench. To install the blade, first

mount the inner flange.

Then mount the blade and the lock nut. Securely tighten

the lock nut using the lock nut wrench. Close the blade

cover and tighten the clamp screw to secure the blade

cover.

CAUTION:

• Use only Makita lock nut wrench provided to

remove or install the blade.

• Always check the depth of groove after replacing

the blade. Readjust it if necessary.

1. Lock nut

2. Plate joiner

blade

3. Blade cover

4. Inner flange

5. Clamp screw

6. Shaft lock

7. Loosen

8. Tighten

1. Slide switch

1. Set plate

1. Lock lever

2. Pointer

3. Angle scale

4. Set plate

5. Thickness of set

plate

6. Center of blade

thickness

7. Blade cover

1. Lock lever

2. Pointer

3. Angle scale

4. Center of blade

thickness

5. Blade cover

Dust bag

014900

To attach the dust bag, fit it onto the dust nozzle. If the

dust bag becomes an obstacle to your work, turn the

dust nozzle to change the dust bag position.

When the dust bag is about half full, switch off and

remove the battery cartridge. Remove the dust bag from

the tool and pull the bag's fastener out. Empty the dust

bag by tapping it lightly to remove as much of the dust

as possible.

NOTE:

• If you connect a Makita vacuum cleaner to your

plate joiner, more efficient and cleaner operations

can be performed.

OPERATION

How to make joints

WARNING:

• Always clamp the workpiece to the workbench

before each operation.

004589

014901

Corner Joint (Fig. A)

Fig. A

004584

014902

014910

T-Butt Joint (Fig. B)

Fig. B

004585

014910

1. Dust bag

2. Fastener

3. Dust nozzle

014903

Miter Joint (Fig. C)

Fig. C

004586

014911

Frame Joint (Fig. D)

Fig. D

004587

014912

Edge-To-Edge Joint (Fig. E)

Fig. E

004588

012506

To make joints, proceed as follows:

1. Fit the two workpieces together as they will

appear in the finished joint position.

2. Mark the center of the intended biscuit grooves

on the workpiece using a pencil.

NOTE:

• The center of grooves should be at least 50

mm (2") from the outer edge of the

workpieces.

• Allow 100 mm - 150 mm (4"-6") between

grooves in multiple biscuit application.

3. For Corner Joint and T-Butt Joint only

Clamp the vertical workpiece to the

workbench.

For Miter Joint only

Clamp one workpiece to the workbench with

the mitered edge facing up.

For Frame Joint and Edge-To-Edge Joint only

Clamp one workpiece to the workbench.

4. Set the depth of groove according to the size of

biscuit to be used. Refer to the table in the

"Adjusting the depth of groove" section.

5. Adjust the angle guide height so that the blade is

centered in the board thickness.

6. Align the center mark on the base with the pencil

line on the workpiece.

7. Switch on the tool and gently push it forward to

extend the blade into the workpiece.

8. Gently return the tool to the original position after

the adjusting screw reaches the stopper.

9. For Corner Joint and T-Butt Joint only

Clamp the horizontal workpiece to the

workbench.

For Miter Joint only

Clamp the other workpiece to the workbench

with the mitered edge facing up.

For Frame Joint and Edge-To-Edge Joint only

Clamp the other workpiece to the workbench.

10. For Corner Joint only

Place the tool on the workpiece so that the

blade is facing down.

For T-Butt Joint only

Remove the angle guide from the tool. Place

the tool on the workpiece so that the blade is

facing down.

11. Repeat the steps 6 - 8 to groove in the horizontal

or the other workpiece.

If you do not need to center the blade in the board

thickness, proceed as follows:

For Corner Joint, Miter Joint, Frame Joint and Edge-

To-Edge Joint only

• Remove the angle guide from the tool. Set the

fence at 90° for Corner Joint, Frame Joint and

Edge-To-Edge Joint or at 45° for Miter Joint.

• Follow steps 1 - 11 excluding steps 5 and 10

described above.

For T-Butt Joint only

• Fit the two workpieces together as they will appear

in the finished joint position.

• Lay the vertical workpiece on the horizontal one.

Clamp both workpieces to the workbench.

• Remove the angle guide from the tool.

• Follow the steps 2, 4, 6, 7, 8 and 11 described

above.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and the

battery cartridge is removed before attempting to

perform inspection or maintenance.

• Never use gasoline, benzine, thinner, alcohol or

the like. Discoloration, deformation or cracks may

result.

014913

The tool and its air vents have to be kept clean.

Regularly clean the tool's air vents or whenever the

vents start to become obstructed.

Replacing carbon brushes

001145

Remove and check the carbon brushes regularly.

Replace when they wear down to the limit mark. Keep

the carbon brushes clean and free to slip in the holders.

Both carbon brushes should be replaced at the same

time. Use only identical carbon brushes.

Insert the top end of slotted bit screwdriver into the

notch in the tool and remove the holder cap cover by

lifting it up.

014914

Use a screwdriver to remove the brush holder caps.

Take out the worn carbon brushes, insert the new ones

and secure the brush holder caps.

014915

1. Brush holder

cap

2. Screwdriver

1. Holder cap

cover

2. Screwdriver

1. Limit mark

1. Exhaust vent

2. Inhalation vent

Reinstall the holder cap cover on the tool.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be

performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• Angle guide

• Dust bag

• Set plate

• Lock nut wrench

• Plate joiner blades

• Makita genuine battery and charger

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period

of ONE YEAR from the date of original purchase.

Should any trouble develop during this one year period,

return the COMPLETE tool, freight prepaid, to one of

Makita’s Factory or Authorized Service Centers. If

inspection shows the trouble is caused by defective

workmanship or material, Makita will repair (or at our

option, replace) without charge.

This Warranty does not apply where:

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL

DAMAGES FROM THE SALE OR USE OF THE

PRODUCT. THIS DISCLAIMER APPLIES BOTH

DURING AND AFTER THE TERM OF THIS

WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF "MERCHANTABILITY" AND "FITNESS FOR A

SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM

OF THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to

state. Some states do not allow the exclusion or

limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you.

Some states do not allow limitation on how long an

implied warranty lasts, so the above limitation may not

apply to you.

repairs have been made or attempted by others:

repairs are required because of normal wear and

tear:

the tool has been abused, misused or improperly

maintained:

alterations have been made to the tool.

EN0006-1

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle XJP03

100 mm x 4 mm x 22 mm

Format de lame Lame pour lamelleuse

(dia. externe x largeur x dia. arbre)

(4" x 5/32" x 7/8")

Profondeur de rainure max. 20 mm (3/4")

Vitesse à vide (RPM) 12 000 /min

Longueur totale 335 mm (13-1/4") 352 mm (13-7/8")

Poids net 2,8 kg (6,2 lbs) 3,0 kg (6,7 lbs)

Tension nominale C.C. 18 V

Batterie standard BL1815N BL1830, BL1840, BL1850

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce

manuel sont sujettes à modification sans préavis.

• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.

• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003

GEA006-2

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises

en garde de sécurité et toutes les instructions.

L'ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d'incendie et/ou

de blessure grave.

Conservez toutes les mises en

garde et instructions pour

référence future.

Le terme ≪outil électrique ≫qui figure dans les

avertissements fait référence à un outil électrique

branché sur une prise de courant (par un cordon

d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

2. N'utilisez pas les outils électriques dans les

atmosphères explosives, par exemple en

présence de liquides, gaz ou poussières

inflammables. Les outils électriques produisent

des étincelles au contact desquelles la poussière

ou les vapeurs peuvent s'enflammer.

3. Assurez-vous qu'aucun enfant ou curieux ne

s'approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l'outil si votre attention est détournée.

Sécurité en matière d'électricité

4. Les fiches d'outil électrique sont conçues

pour s'adapter parfaitement aux prises de

courant. Ne modifiez jamais la fiche de

quelque façon que ce soit. N'utilisez aucun

adaptateur de fiche sur les outils électriques

avec mise à la terre. En ne modifiant pas les

fiches et en les insérant dans des prises de

courant pour lesquelles elles ont été conçues

vous réduirez les risques de choc électrique.

5. Évitez tout contact corporel avec les surfaces

mises à la terre, telles que les tuyaux,

radiateurs, cuisinières et réfrigérateurs. Le

risque de choc électrique est plus élevé si votre

corps se trouve mis à la terre.

6. N'exposez pas les outils électriques à la pluie

ou à l'eau. La présence d'eau dans un outil

électrique augmente le risque de choc électrique.

7. Ne maltraitez pas le cordon. N'utilisez jamais

le cordon pour transporter, tirer ou

débrancher l'outil électrique. Maintenez le

cordon à l'écart des sources de chaleur, de

l'huile, des objets à bords tranchants et des

pièces en mouvement. Le risque de choc

électrique est plus élevé lorsque les cordons sont

endommagés ou enchevêtrés.

8. Lorsque vous utilisez un outil électrique à

l'extérieur, utilisez un cordon prolongateur

prévu à cette fin. Les risques de choc électrique

sont moindres lorsqu'un cordon conçu pour

l'extérieur est utilisé.

9. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source

d'alimentation protégée par un disjoncteur de

fuite à la terre. L'utilisation d'un disjoncteur de

fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

10. Restez alerte, attentif à vos mouvements et

faites preuve de bon sens lorsque vous

utilisez un outil électrique. Évitez d'utiliser un

outil électrique si vous êtes fatigué ou si vous

avez pris une drogue, de l'alcool ou un

médicament. Un moment d'inattention pendant

l'utilisation d'un outil électrique peut entraîner une

grave blessure.

11. Portez des dispositifs de protection

personnelle. Portez toujours un protecteur

pour la vue. Les risques de blessure seront

moins élevés si vous utilisez des dispositifs de

protection tels qu'un masque antipoussières, des

chaussures à semelle antidérapante, une coiffure

résistante ou une protection d'oreilles.

12. Évitez les démarrages accidentels. Assurez-

vous que l’interrupteur soit en position d'arrêt

avant de brancher l'outil à la prise électrique

et/ou au bloc-piles, avant de prendre ou de

transporter l’outil. Vous ouvrez la porte aux

accidents si vous transportez les outils

électriques avec le doigt sur l’interrupteur ou si

vous les branchez alors que l’interrupteur est en

position de marche.

13. Retirez toute clé de réglage ou de serrage

avant de mettre l'outil sous tension. Toute clé

laissée en place sur une pièce rotative de l'outil

électrique peut entraîner une blessure.

14. Maintenez une bonne position. Assurez-vous

d'une bonne prise au sol et d'une bonne

position d'équilibre en tout temps. Cela vous

permettra d'avoir une meilleure maîtrise de l'outil

dans les situations imprévues.

15. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Vous devez

maintenir cheveux, vêtements et gants à

l'écart des pièces en mouvement. Les pièces

en mouvement peuvent happer les vêtements

amples, les bijoux et les cheveux longs.

16. Si des accessoires sont fournis pour

raccorder un appareil d'aspiration et de

collecte de la poussière, assurez-vous qu'ils

sont correctement raccordés et qu'ils sont

utilisés de manière adéquate. L'utilisation d'un

appareil d'aspiration permet de réduire les

risques liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

17. Ne forcez pas l'outil électrique. Utilisez l'outil

électrique adéquat suivant le type de travail à

effectuer. Si vous utilisez l'outil électrique

adéquat et respectez le régime pour lequel il a

été conçu, il effectuera un travail de meilleure

qualité et de façon plus sécuritaire.

18. N'utilisez pas l'outil électrique s'il n'est pas

possible de mettre sa gâchette en position de

marche et d'arrêt. Un outil électrique dont

l'interrupteur est défectueux représente un

danger et doit être réparé.

19. Débranchez la fiche de la source

d'alimentation et/ou retirez le bloc-piles de

l'outil électrique avant d'effectuer tout réglage,

de changer un accessoire ou de ranger l'outil

électrique. De telles mesures préventives

réduisent les risques de démarrage accidentel de

l'outil électrique.

20. Après l'utilisation d'un outil électrique,

rangez-le hors de portée des enfants et ne

laissez aucune personne l'utiliser si elle n'est

pas familiarisée avec l'outil électrique ou les

présentes instructions d'utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n'en connaissent pas le

mode d'utilisation.

21. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune

pièce n’est cassée et que l’outil électrique n’a

subi aucun dommage affectant son bon

fonctionnement. Le cas échéant, faites

réparer l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils

électriques mal entretenus.

22. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l'entretien est

effectué correctement et dont les bords sont bien

aiguisés risquera moins de se coincer et sera

plus facile à maîtriser.

23. Utilisez l'outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à effectuer.

L'utilisation d'un outil électrique à des fins autres

que celles prévues peut entraîner une situation

dangereuse.

Utilisation et entretien des outils alimentés par

batterie

24. Pour recharger, utilisez uniquement le

chargeur spécifié par le fabricant. L'utilisation

d'un chargeur conçu pour un type donné de bloc-

piles comporte un risque d'incendie lorsqu'il est

utilisé avec un autre type de bloc-piles.

25. N'utilisez un outil électrique qu'avec le bloc-

piles conçu spécifiquement pour cet outil. Il y

a risque de blessure ou d'incendie si un autre

bloc-piles est utilisé.

26. Lorsque vous n'utilisez pas le bloc-piles,

rangez-le à l'écart des objets métalliques tels

que trombones, pièces de monnaie, clés,

clous, vis ou autres petits objets métalliques

qui risquent d'établir une connexion entre les

bornes. La mise en court-circuit des bornes de

batterie peut causer des brûlures ou un incendie.

27. Dans des conditions d'utilisation inadéquates

de la batterie, il peut y avoir fuite d'électrolyte;

évitez tout contact avec ce liquide. En cas de

contact accidentel, rincez avec beaucoup

d’eau. Si le liquide pénètre dans vos yeux, il

faut aussi consulter un médecin. L'électrolyte

qui s'échappe de la batterie peut causer des

irritations ou des brûlures.

Réparation

28. Faites réparer votre outil électrique par un

réparateur qualifié qui utilise des pièces de

rechange identiques aux pièces d'origine. Le

maintien de la sûreté de l'outil électrique sera

ainsi assuré.

29. Suivez les instructions de lubrification et de

changement des accessoires.

30. Maintenez les poignées de l'outil sèches,

propres et exemptes d'huile ou de graisse.

GEB093-1

CONSIGNES DE SÉCURITÉ

POUR LA LAMELLEUSE SANS

FIL

1. Les lames doivent être réglées au minimum

sur la vitesse indiquée sur l’outil. Les lames

tournant au-dessus de la vitesse nominale

peuvent se détacher et causer des blessures.

2. Utilisez toujours le protecteur. Le protecteur

protège l'utilisateur contre les fragments de lame

cassée et contre tout contact accidentel avec la

lame.

3. Utilisez uniquement les lames spécifiées pour

cet outil.

4. N'utilisez jamais l'outil sans que le couvercle

de lame n'ait été refermé au préalable, et

solidement verrouillé dans cette position.

5. Avant la mise en route, assurez vous que la

lame coulisse librement et sans entrave dans

son logement.

6. Vérifiez attentivement la présence de fissures

ou de dommages sur les fers avant d'utiliser

l'outil. Remplacez immédiatement tout fer

fissuré ou endommagé.

7. Assurez-vous que le flasque s'ajuste bien à

l'orifice de l'arbre lorsque vous installez la

lame.

8. Avant de travailler votre pièce, inspectez-la et

retirez-en tous les clous ou matériaux autres

que la pièce elle-même.

9. Placez toujours les pièces sur un établi stable.

10. Fixez fermement les pièces à travailler au

moyen d'un dispositif de serrage ou d'un étau.

11. Ne portez JAMAIS de gants pendant

l'utilisation de cet outil.

12. Tenez l'outil fermement à deux mains.

13. Éloignez vos mains et votre corps de la zone

de rainurage.

14. Faites tournez l'outil un instant, en ne pointant

la lame vers personne. Soyez attentif à toute

vibration ou sautillement pouvant indiquer

que la lame n'est pas bien installée ou est mal

équilibrée.

15. Ne placez jamais vos mains sous la pièce

alors que la lame tourne.

16. Ne laissez pas l'outil tourner sans

surveillance.

17. Assurez-vous toujours que l’outil est hors

tension et que sa batterie est retirée avant

d’effectuer des réglages ou de remplacer la

lame.

18. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Prenez

les précautions nécessaires pour éviter

l'inhalation de ces poussières ou leur contact

avec la peau. Conformez-vous aux consignes

de sécurité du fournisseur du matériau.

19. N'utilisez pas les lames émoussées ou

endommagées.

20. N'utilisez jamais l'outil avec des protecteurs

endommagés.

CONSERVEZ CE MODE

D'EMPLOI.

AVERTISSEMENT:

NE VOUS LAISSEZ PAS tromper (au fil d'une

utilisation répétée) par un sentiment d'aisance ou

de familiarité avec le produit en négligeant les

consignes de sécurité qui accompagnent le produit.

L'utilisation non sécuritaire ou incorrecte de cet

outil comporte un risque de blessure grave.

USD301-1

Symboles

Les symboles utilisés pour l'outil sont indiqués ci-

dessous.

･volts

･courant continu

･vitesse à vide

･tours ou alternances par minute

ENC007-8

CONSIGNES DE SÉCURITÉ

IMPORTANTES

POUR LA BATTERIE

1. Avant d'utiliser la batterie, lisez toutes les

instructions et précautions relatives (1) au

chargeur de batterie, (2) à la batterie, et (3) à

l'outil utilisant la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement l'utilisation si le temps

de fonctionnement devient excessivement

court. Il y a risque de surchauffe, de brûlures,

voire d'explosion.

4. Si l'électrolyte pénètre dans vos yeux, rincez-

les à l'eau claire et consultez immédiatement

un médecin. Il y a risque de perte de la vue.

5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun

matériau conducteur.

(2) Évitez de ranger la batterie dans un

conteneur avec d'autres objets

métalliques, par exemple des clous, des

pièces de monnaie, etc.

(3) Évitez d'exposer la batterie à l'eau ou à la

pluie.

Un court-circuit de la batterie pourrait

provoquer un fort courant, une surchauffe,

parfois des brûlures et même une panne.

6. Ne rangez pas l'outil ou la batterie dans des

endroits où la température risque d'atteindre

ou de dépasser 50 ﾟC (122 ﾟF).

7. Ne jetez pas la batterie au feu même si elle est

sérieusement endommagée ou complètement

épuisée. La batterie peut exploser au contact

du feu.

8. Prenez garde d'échapper ou de heurter la

batterie.

9. N'utilisez pas une batterie si elle est

endommagée.

10. Suivez la réglementation locale concernant la

mise au rebut de la batterie.

CONSERVEZ CE MODE

D'EMPLOI.

Conseils pour obtenir la durée de service

maximale de la batterie

1. Rechargez la batterie avant qu'elle ne soit

complètement déchargée.

Arrêtez toujours l'outil et rechargez la batterie

quand vous remarquez que la puissance de

l'outil diminue.

2. Ne rechargez jamais une batterie

complètement chargée.

La surcharge réduit la durée de service de la

batterie.

3. Rechargez la batterie à une température

ambiante comprise entre 10 ﾟC et 40 ﾟC (50 ﾟ

F - 104 ﾟF). Si la batterie est chaude, laissez-

la refroidir avant de la recharger.

4. Rechargez la batterie tous les six mois si

l'appareil n'est pas utilisé pendant de longues

périodes.

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et que sa batterie est retirée avant de l'ajuster ou

de vérifier son fonctionnement.

Installation ou retrait de la batterie

014905

ATTENTION:

• Mettez toujours l'appareil hors tension avant

d'installer ou de retirer la batterie.

• Tenez fermement l'outil et la batterie lors de

l'installation ou du retrait de cette dernière.

Sinon, l'outil et la batterie pourraient vous glisser

des mains, ce qui risque d'endommager l'outil et la

batterie, ou encore de provoquer des blessures.

Pour retirer la batterie, faites-la glisser de l'outil tout en

faisant glisser le bouton se trouvant à l'avant.

Pour installer la batterie, alignez sa languette sur la

rainure pratiquée dans le boîtier, et glissez la batterie en

place. Installez-la à fond jusqu'à ce que vous entendiez

un clic. Si vous pouvez voir l’indicateur rouge situé sur

le dessus du bouton, la batterie n’est pas complètement

verrouillée.

ATTENTION:

• Installez toujours la batterie à fond jusqu’à ce que

vous ne puissiez plus voir l’indicateur rouge. Dans

le cas contraire, elle pourrait tomber de l'outil et

entraîner des blessures.

• Ne forcez pas sur la batterie pour l'installer. Si la

batterie ne glisse pas facilement, c'est qu'elle n'est

pas insérée correctement.

Système de protection de l'outil /

de la batterie

L'outil est équipé d'un système de protection de la

batterie. Ce système coupe automatiquement

l'alimentation du moteur pour augmenter la durée de vie

de la batterie.

L'outil s'arrête automatiquement pendant l'utilisation

lorsque l'outil et/ou la batterie sont dans l'une des

situations suivantes :

• En surcharge :

L'outil est utilisé d'une manière entraînant

une consommation anormale de courant.

Si une telle situation se présente, mettez

l’outil hors tension et cessez l’application

ayant provoqué la surcharge de l’outil.

Mettez ensuite l’outil en position de marche

pour le redémarrer.

Si l’outil ne démarre pas, il y a surchauffe de

la batterie. Si tel est le cas, laissez la batterie

refroidir avant de remettre l’outil en marche.

• Tension de la batterie faible :

La capacité restante de la batterie est trop

faible pour que l'outil puisse fonctionner.

Dans cette situation, retirez et rechargez la

batterie.

Protection contre les surchauffes pour l’outil/la

batterie

Lorsque l'outil / la batterie présente une surchauffe,

l'outil s'arrête automatiquement sans aucune indication.

L'outil ne démarre pas, même si vous tentez de le

mettre en marche. Dans cette situation, laissez refroidir

l'outil / la batterie avant de mettre de nouveau l'outil en

marche.

NOTE:

La protection de surchauffe de la batterie fonctionne

uniquement avec les batteries comportant un repère en

forme d’étoile.

012128

Témoin d'indication à fonctions multiples

014906

Les témoins d'indication se trouvent en deux positions.

Lorsque la batterie est installée sur l'outil et que

l'interrupteur à glissière est à la position « O » (arrêt), le

témoin d'indication clignote rapidement pendant environ

1. Voyant lumineux

1. Étoile

1. Bouton

2. Indicateur rouge

3. Batterie

une seconde. S'il ne clignote pas de la sorte, il y a un

bris de la batterie ou du témoin d'indication.

Dispositif de protection contre la surcharge

−Lorsque l'outil est soumis à une surcharge, le

témoin d'indication s'allume. Le témoin s'éteint

lorsque la charge diminue.

−Si l'outil demeure soumis à une surcharge et que

le témoin d'indication demeure allumé pendant

environ deux secondes, l'outil s'arrête. Cela

permet d'éviter que le moteur et les pièces qui lui

sont liées ne subissent des dommages.

Si une telle situation se présente, mettez l’outil

hors tension et cessez l’application ayant

provoqué la surcharge de l’outil. Mettez ensuite

l’outil en position de marche pour le redémarrer.

Signal de remplacement de la batterie

Si la capacité restante de la batterie est faible, le témoin

d'indication s'allume durant le fonctionnement plus tôt

que lorsque la capacité de la batterie est suffisante.

Fonction de prévention du redémarrage accidentel

L'outil ne démarre pas même si la batterie est installée

et que l'interrupteur à glissière se trouve en position "I"

(marche).

Pour mettre l'outil en marche, glissez d'abord

l'interrupteur à glissière vers la position "O" (arrêt) puis

glissez-le vers la position "I" (marche).

Réglage de la profondeur de rainure

014907

6 profondeurs de rainure peuvent être préréglées selon

la taille de lamelle utilisée.

Référez-vous au tableau ci-dessous pour voir la

correspondance entre les tailles marquées sur la butée

et la taille de lamelle. Il est possible d’ajuster

précisément la profondeur de rainure en tournant la vis

de réglage après avoir desserré l’écrou hexagonal. Cela

peut être nécessaire quand la lame a été réaffûtée

plusieurs fois.

Taille sur la butée

0 10 20 L D MAX

Taille de lamelle 0 10 20

---

Profondeur de

rainure

8 mm

(0,3")

10 mm

(0,4")

12,3mm

(0,48")

14,7mm

(0,58")

13 mm

(0,51")

20 mm

(0,8")

* Une fois les crampons en caoutchouc retirés.

012683

Guide d'angle

La hauteur du guide d’angle peut être augmentée ou

réduite pour régler la position de la lame en fonction de

la hauteur de la pièce.

234

014896

Pour ajuster la hauteur du guide d’angle, desserrez le

levier de verrouillage et tournez le bouton jusqu’à ce

que l’index pointe sur la valeur d’échelle désirée

marquée sur le guide d’angle.

012498

Puis serrez le levier de verrouillage pour immobiliser le

guide d’angle.

L'échelle graduée du guide d'angle indique la distance

qui sépare le dessus de la pièce à travailler du plan

médian de l'épaisseur de la lame.

Le guide d’angle peut être retiré de la plaque frontale

selon la tâche que vous devez effectuer. Pour retirer le

guide d’angle, desserrez le levier de verrouillage et

tournez le bouton dans le sens des aiguilles d’une

montre jusqu'à ce qu’il sorte de la partie supérieure de

la plaque frontale.

Plaque frontale

014897

Vous pouvez ajuster l'angle de la plaque frontale sur

une plage de 0° à 90° (avec des arrêts fixes sur 0°, 45°

et 90°). Pour ajuster l'angle, desserrez le levier de

verrouillage et inclinez la plaque frontale jusqu'à ce que

1. Plaque frontale

2. Secteur

angulaire

3. Levier de

verrouillage

4. Serrer

5. Desserrer

1. Bouton

2. Pour descendre

3. Pour monter

4. Plan médian de

l'épaisseur de la

lame

1. Levier de

verrouillage

2. Guidage d’angle

3. Bouton

4. Échelle

5. Index

6. Serrer

7. Desserrer

1. Index

2. Butoir

3. Vis de réglage

4. Crampon en

caoutchouc

l'index soit pointé sur la valeur désirée sur le secteur

angulaire. Serrez ensuite le levier de verrouillage

fermement pour immobiliser la plaque frontale.

10mm

014898

Lorsque la plaque frontale est réglée sur 90°, la

distance entre le centre de l'épaisseur de la lame et la

plaque frontale et la distance entre le centre de

l’épaisseur de la lame et le bas du couvercle de lame

sont de 10 mm (0,4").

NOTE:

• Retirez le guide d’angle selon la tâche que vous

devez effectuer lorsque vous utilisez l’outil avec

l’angle de la plaque frontale ajusté sur une valeur

différente de 0 ﾟ. Lorsque vous devez utiliser le

guide d’angle dans les conditions susmentionnées,

assurez-vous d’ajuster l’outil sur une profondeur

de rainure correcte.

Plaque de fixation

6mm

4mm

10mm

012258

014899

Utilisez la plaque de fixation de la façon indiquée sur les

figures lorsque vous coupez des entailles dans des

pièces minces.

Interrupteur

ATTENTION:

• Avant d'installer la batterie dans l'outil, vérifiez

toujours que l’interrupteur à glissière fonctionne

correctement et qu'il revient en position "OFF"

quand vous en relâchez l’arrière.

• Pour rendre le travail de l'utilisateur plus

confortable lors d'une utilisation prolongée,

l'interrupteur peut être verrouillé en position de

marche. Soyez prudent lorsque vous verrouillez

l'outil en position de marche, et maintenez une

poigne solide sur l'outil.

014908

Pour mettre l'outil en marche, faites glisser l'interrupteur

à glissière vers la positon d'"I (ON)". Pour une utilisation

continue, appuyez sur la partie avant de l'interrupteur à

glissière pour le verrouiller.

Pour arrêter l'outil, appuyez sur la partie arrière de

l'interrupteur à glissière, puis faites-le glisser vers la

position d'"O (OFF)".

ASSEMBLAGE

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension

et que sa batterie est retirée avant d'effectuer tout

travail dessus.

Pose et dépose de la lame

123

014909

ATTENTION:

• Lors de l’installation de la lame pour lamelleuse,

montez le flasque intérieur avec le côté indiquant

« 22 » tourné vers vous.

1. Contre-écrou

2. Lame pour

lamelleuse

Couvercle de lame

4. Bague interne

5. Vis de serrage

6. Verrouillage de

l'arbre

7. Desserrer

8. Serre

1. Interrupteur à

glissière

1. Plaque de

fixation

1. Levier de

verrouillage

2. Index

Secteur angulaire

Plaque de fixation

Épaisseur de la

plaque de fixation

6. Plan médian de

l'épaisseur de la

lame

Couvercle de lame

1. Levier de

verrouillage

2. Index

Secteur angulaire

4. Plan médian de

l'épaisseur de la

lame

5. Couvercle de

lame

Pour retirer la lame, desserrez la vis de serrage et

ouvrez le couvercle de lame. Appuyez sur le blocage de

l'arbre et desserrez le contre-écrou avec la clé à contre-

écrou. Pour installer la lame, montez d'abord le flasque

intérieur.

Montez ensuite la lame et le contre-écrou. Serrez

fermement le contre-écrou avec la clé à contre-écrou.

Fermez le couvercle de lame et serrez la vis de serrage

pour immobiliser le couvercle de lame.

ATTENTION:

• Utilisez exclusivement la clé à contre-écrou Makita

fournie pour retirer ou installer la lame.

• Vérifiez toujours la profondeur de la rainure avant

de remplacer la lame. Ajustez son réglage au

besoin.

Sac à poussières

014900

Pour fixer le sac à poussières, insérez-le dans le

raccord à poussières. Si le sac à poussière nuit à

l'exécution de votre travail, tournez le raccord à

poussières pour changer la position du sac.

Lorsque le sac à poussières est rempli environ à la

moitié de sa capacité, mettez l’outil hors tension et

retirez la batterie. Retirez le sac à poussières de l’outil

et tirez sur la fixation du sac pour la retirer. Videz le sac

à poussières en le tapotant pour extraire le plus de

poussières possible.

NOTE:

• Si vous raccordez votre lamelleuse à un aspirateur

MAKITA, votre travail gagnera en propreté et en

efficacité.

UTILISATION

Pour effectuer des assemblages

AVERTISSEMENT:

• Fixez toujours la pièce à l’établi avant chaque

opération.

004589

014901

Assemblage en angle (Fig. A)

Fig. A

004584

014902

014910

1. Sac à

poussières

2. Pièce de fixation

3. Raccord à

poussières

Assemblage en T (Fig. B)

Fig. B

004585

014910

014903

Assemblage à onglet (Fig. C)

Fig. C

004586

014911

Assemblage de cadre (Fig. D)

Fig. D

004587

014912

Assemblage chant sur chant (Fig. E)

Fig. E

004588

012506

Pour effectuer des assemblages, procédez comme

suit :

1. Présentez les deux pièces dans la position qui

sera la leur une fois l'assemblage réalisé.

2. Marquez le centre des rainures de lamelle

prévues sur la pièce avec un crayon.

Table of contents

Languages:

Makita XJP03 User manual
