Nakamichi LX-3 User manual

2
Head
Cassette
Deck
Owner's
Manual
Bedienungsanleitun
Mode
d’Emploi

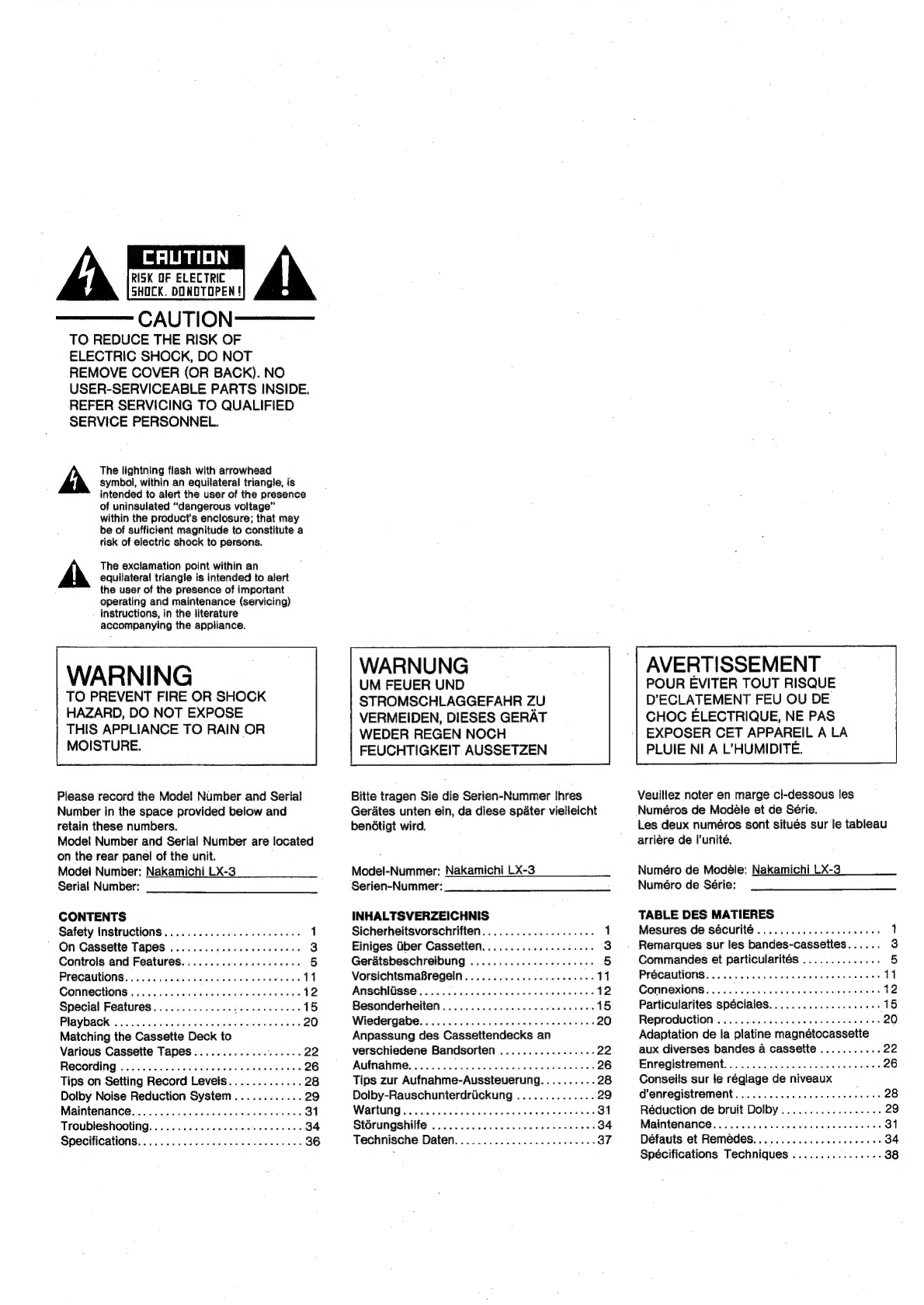

CAUTION
RISK OF ELECTRIC
SHOCK. DONOTOPEN!
CAUTION
TO REDUCE THE RISK OF
ELECTRIC SHOCK, DO NOT
REMOVE COVER (OR BACK). NO
USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVICE PERSONNEL.
The lightning flash with arrowhead
symbol, within an equilateral triangle, is
intended to alert the user of the presence
of uninsulated “dangerous voltage”
within the product’s enclosure; that may
be of sufficient magnitude to constitute a
risk of electric shock to persons.
The exclamation point within an ‘
equilateral triangle is intended to alert
the user of the presence of important
operating and maintenance (servicing)
instructions, in the literature
accompanying the appliance.
WARNING
TO PREVENT FIRE OR SHOCK
HAZARD, DO NOT EXPOSE
THIS APPLIANCE TO RAIN OR
MOISTURE.
ligase record the Mode! Number and Serial
Number in the space provided below and
retain these numbers.
Mode! Number and Serial Number are located
on the rear panel of the unit.
Model Number: Nakamichi LX-3
Serial Number:
CONTENTS
Safety Instructions ................0c eee eee 1
On Cassette Tapes ............ cece eens 3

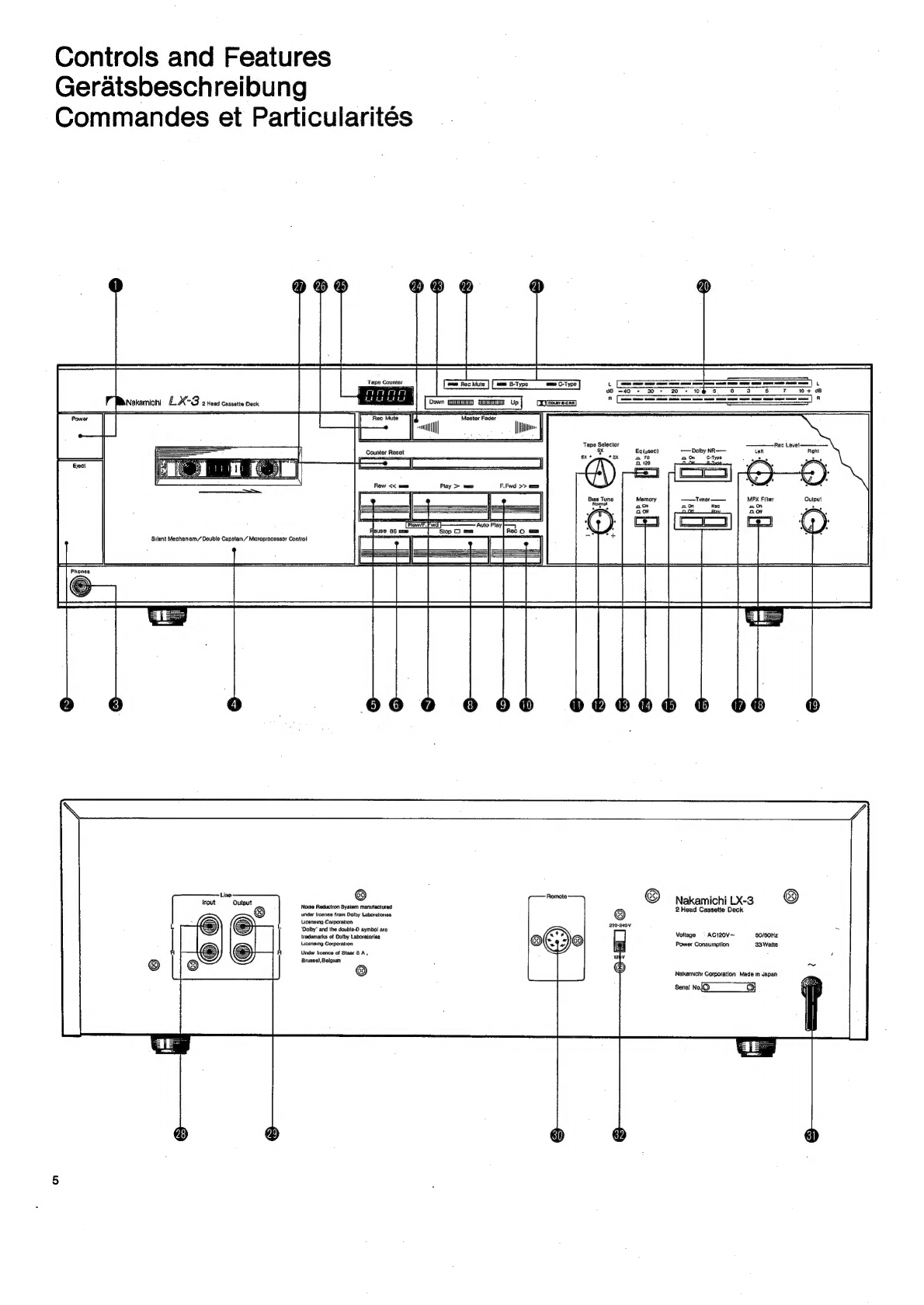

Controls and Features. ............-...005 5

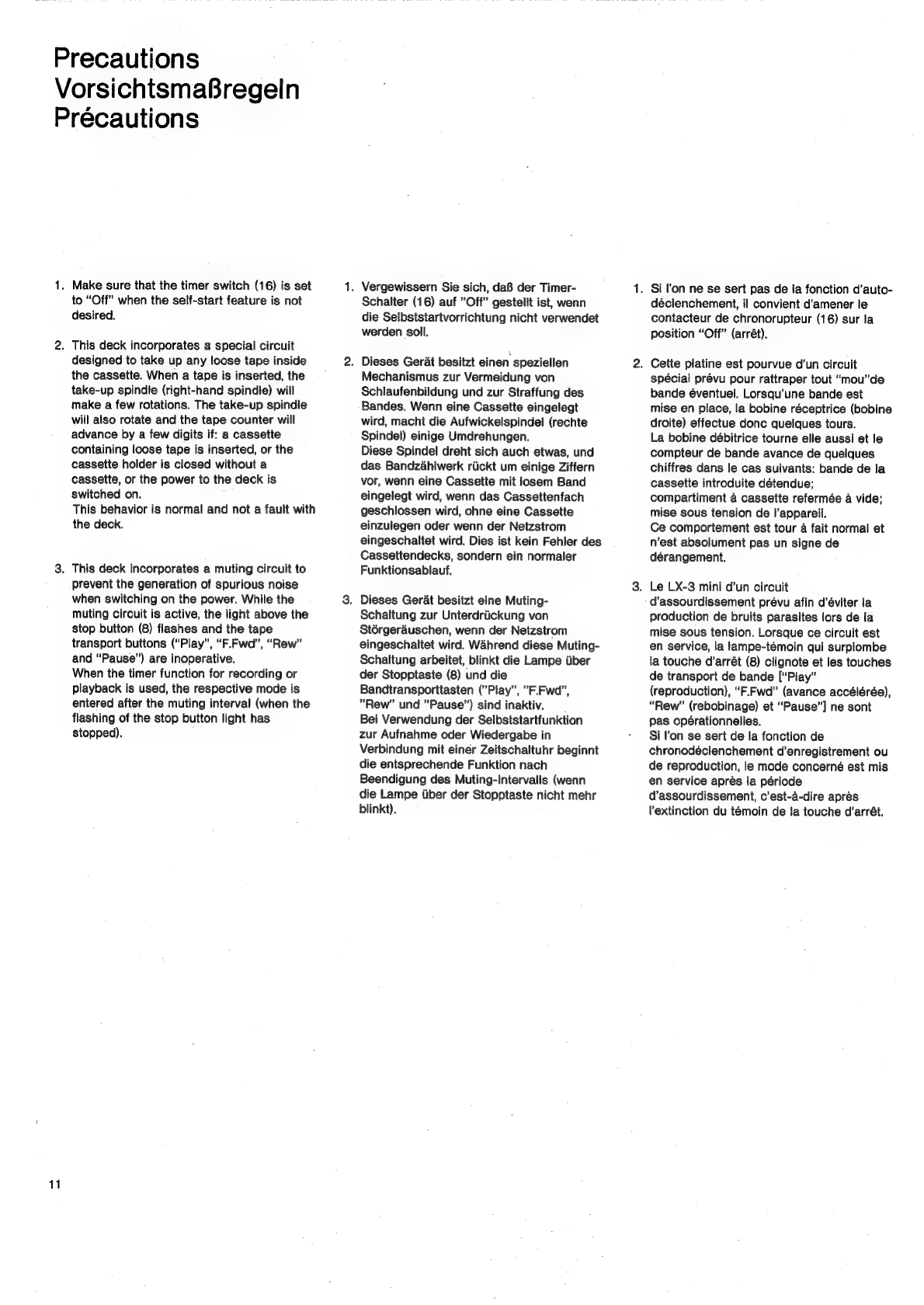

Precautions. ........... cece cece eee eee eens 11
Connections ..........: ccc c cece eee ene nee 12

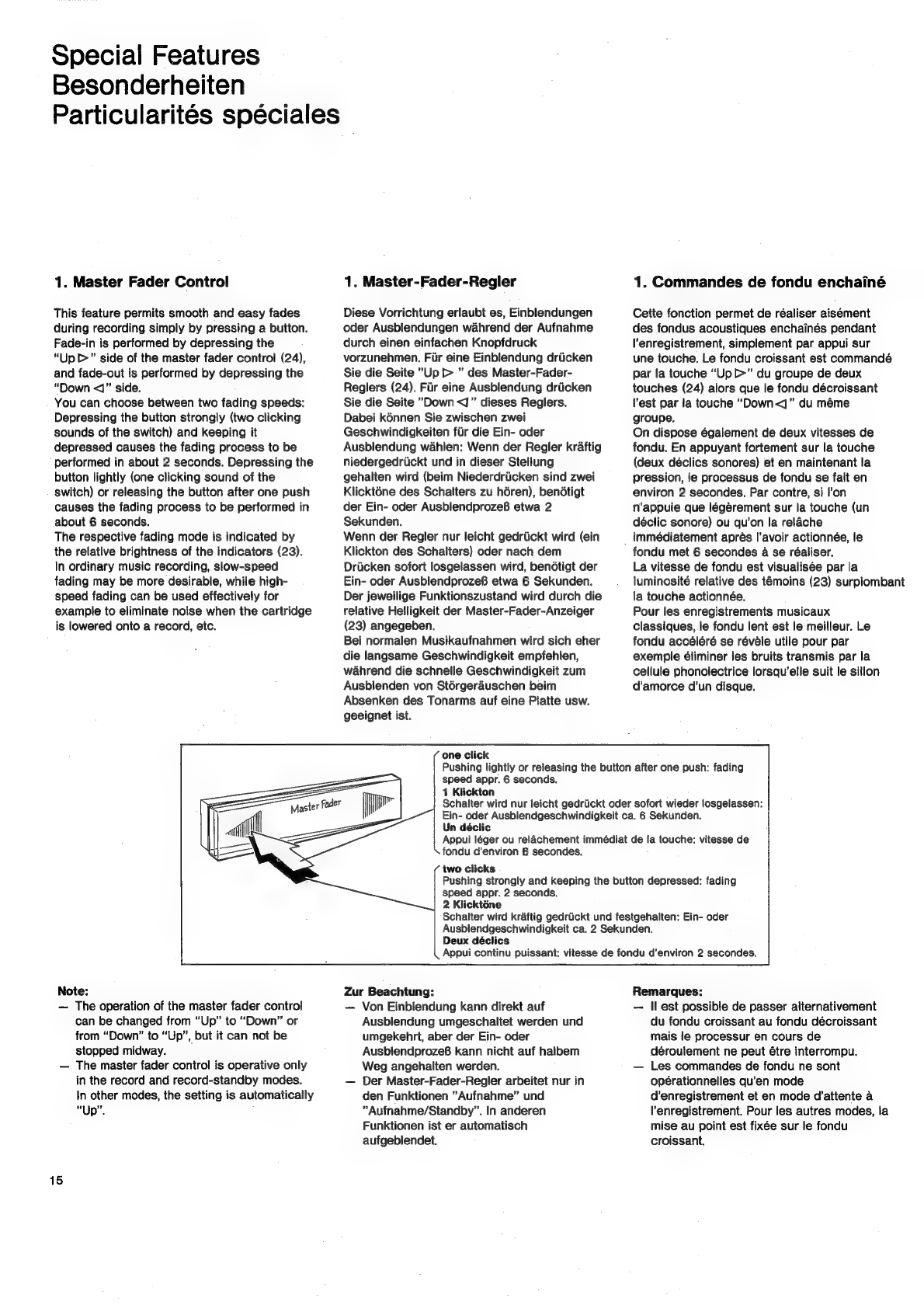

Special Features........... 0... ees ee eee eee 15
Playback. sclebe ses eanceecse edie dace. 20
Matching the Cassette Deck to
Various Cassette Tapes............. idaho 22
Recording ...........ccc eee r eee ence nee 26
Tips on Setting Record Levels............. 28
Dolby Noise Reduction System............ 29
Maintenance............... cece eee eee eee 31
Troubleshooting. .............-.0-e eee eeeee 34
Specifications............. 0.0 c eee eee ee eee 36
WARNUNG
UM FEUER UND
STROMSCHLAGGEFAHR ZU
VERMEIDEN, DIESES GERAT
WEDER REGEN NOCH
FEUCHTIGKEIT AUSSETZEN
Bitte tragen Sie die Serien-Nummer Ihres
Gerates unten ein, da diese spater vielleicht
benétigt wird.
Model-Nummer: Nakamichi LX-3
Serien-Nummer:
INHALTSVERZEICHNIS
Sicherheitsvorschriften............-.....0- 1
Einiges tiber Cassetien,..............0..55 3
Geratsbeschreibung ............--.-0ceeee 5
VorsichtsmaBregeln ............ ec eee eee 11
Anschliisse ......... 0. cece ee eee eee eee 12
Besonderheiten .............. cece eee eee ee 15
Wiedergabe........... 0... cece eee eee eee 20
Anpassung des Cassettendecks an
verschiedene Bandsorten ................. 22
Auinanme. io os ise ot ovale ee dag See a det 26
Tips zur Aufnmahme-Aussteuerung.......... 28
Dolby-Rauschunterdriickung .............. 29
Wartung sc 2005 3 0254 dt ced ee eeee tle gnaio’e 31
Stérungshilfe ............ 02. e eee eee 34
Technische Daten.............--2..00 eee 37
AVERTISSEMENT
POUR EVITER TOUT RISQUE
D’ECLATEMENT FEU OU DE
CHOC ELECTRIQUE, NE PAS
EXPOSER CET APPAREIL A LA
PLUIE NI A L’HUMIDITE.
Veuillez noter en marge ci-dessous les
Numéros de Modele et de Série.
Les deux numéros sont situés sur le tableau
arriére de l’unité.
Numéro de Modéle: Nakamichi LX-3
Numéro de Série:
TABLE DES MATIERES
Mesures de sécurité .................0 eee 1
Remarques sur les bandes-cassettes...... 3
Commandes et particularités .............. 5
PrécautionS........... ccc cece eee eee enees 2B
ConnexiOnS...... 0... ccc cece cece none reece 12
Particularites spéciales.................... 15
Reproduction ............. 0.0: see e eee eee 20
Adaptation de la platine magnétocassette
aux diverses bandes a cassette ........... 22
Enregistrement......... Me acg ah hthacd aunty a GE 26
Conseils sur le réglage de niveaux
d'enregistrement...............0222065 1.2.28
Réduction de bruit Dolby .................. 29
Maintenance............ cc eee eee eee eee 31
Défauts et Remédes................00ee eee 34
Spécifications Techniques ..............+.. 38

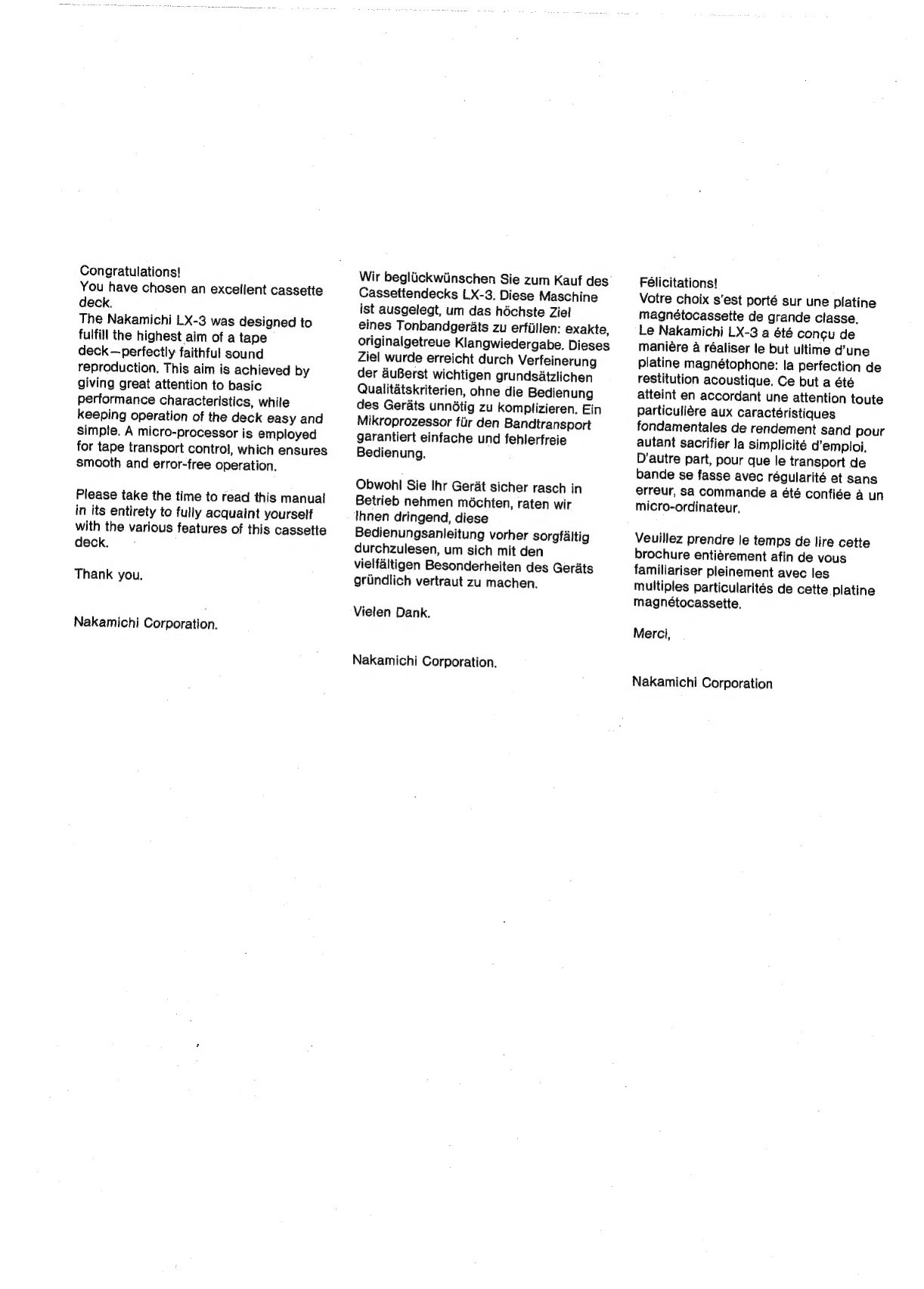

Congratulations!
You
have
chosen
an
excellent
cassette
deck.
The
Nakamichi
LX-3
was
designed
to
fulfill
the
highest
aim
of
a
tape
deck—perfectly
faithful
sound
reproduction.
This
aim
is
achieved
by
giving
great
attention
to
basic
performance
characteristics,
while
keeping
operation
of
the
deck
easy
and
simple.
A
micro-processor
is
employed
for
tape
transport
control,
which
ensures
smooth
and
error-free
operation.
Please
take
the
time
to
read
this
manual
in
its
entirety
to
fully
acquaint
yourself
with
the
various
features
of
this
cassette
deck.
Thank you.
Nakamichi Corporation.
Wir
begliickwiinschen
Sie
zum
Kauf
des’
Cassettendecks
LX-3.
Diese
Maschine
ist
ausgelegt,
um
das
hdchste
Ziel
eines
Tonbandgerats
zu
erfiillen:
exakte,
originalgetreue
Klangwiedergabe.
Dieses
Ziel
wurde
erreicht
durch
Verfeinerung
der
auBerst
wichtigen
grundsatzlichen
Qualitatskriterien,
ohne
die
Bedienung
des
Gerats
unndtig
zu
komplizieren.
Ein
Mikroprozessor
fiir
den
Bandtransport
garantiert
einfache
und
fehlerfreie
Bedienung.
Obwohl
Sie
Ihr
Gerat
sicher
rasch
in
Betrieb
nehmen
méchien,
raten
wir
thnen
dringend,
diese
Bedienungsanleitung
vorher
sorgfaltig
durchzulesen,
um
sich
mit
den
vielfaltigen
Besonderheiten
des
Gerats
griindlich
vertraut
zu
machen.
Vielen Dank.
Nakamichi Corporation.
Félicitations!
Votre
choix
s’est
porté
sur
une
platine
magnétocassette
de
grande
classe.
Le
Nakamichi
LX-3
a
été
concu
de
maniére
a
réaliser
le
but
ultime
d’une
platine
magnétophone:
!a
perfection
de
restitution
acoustique.
Ce
but
a
été
atteint
en
accordant
une
attention
toute
particuliére
aux
caractéristiques
fondamentales
de
rendement
sand
pour
autant
sacrifier
la
simplicité
d’emploi.
D’autre
part,
pour
que
le
transport
de
bande
se
fasse
avec
régularité
et
sans
erreur,
Sa
Commande
a
été
confiée
4
un
micro-ordinateur.
Veuillez
prendre
le
temps
de
lire
cette
brochure
entiérement
afin
de
vous
familiariser
pleinement
avec
les
multiples
particularités
de
cette
platine
magnétocassette,
Merci,
Nakamichi
Corporation

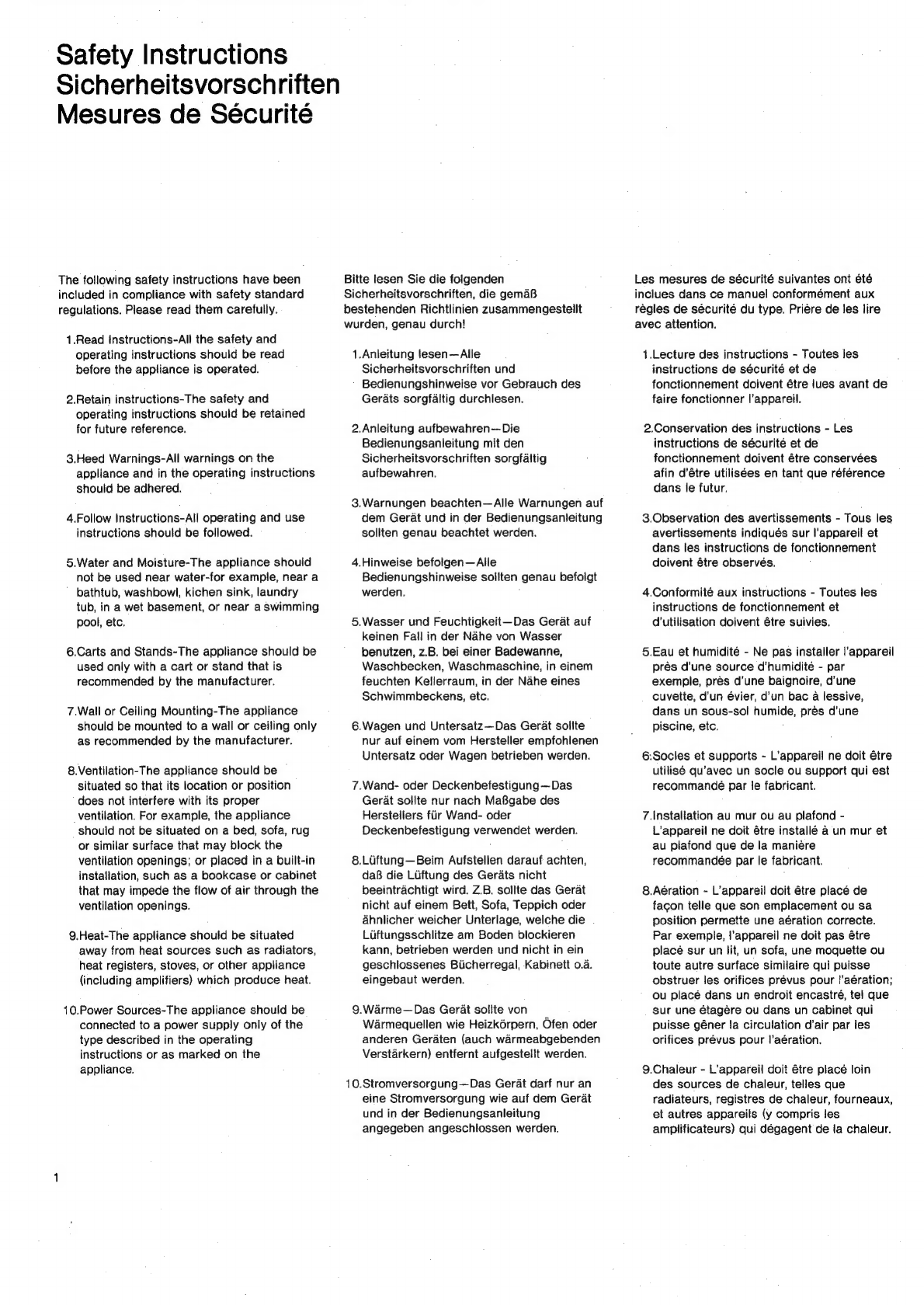

Safety Instructions
Sicherheitsvorschriften
Mesures de Sécurité
The following safety instructions have been
included in compliance with safety standard
regulations. Please read them carefully.
1.Read Instructions-All the safety and
operating instructions should be read
before the appliance is operated.
2.Retain instructions-The safety and
operating instructions should be retained
for future reference.
3.Heed Warnings-All warnings on the
appliance and in the operating instructions
should be adhered.
4.Follow Instructions-All operating and use
instructions should be followed.
5.Water and Moisture-The appliance shouid
not be used near water-for example, near a
bathtub, washbowl, kichen sink, laundry
tub, in a wet basement, or near a swimming
pool, etc.
6.Carts and Stands-The appliance should be
used only with a cart or stand that is
recommended by the manufacturer.
7.Wall or Ceiling Mounting-The appliance
should be mounted to a wall or ceiling only
as recommended by the manufacturer.
8.Ventilation-The appliance should be
situated so that its location or position
does not interfere with its proper
ventilation. For example, the appliance
should not be situated on a bed, sofa, rug
or similar surface that may block the
ventilation openings; or placed in a built-in
installation, such as a bookcase or cabinet
that may impede the flow of air through the
ventilation openings.
9.Heat-The appliance should be situated
away from heat sources such as radiators,
heat registers, stoves, or other appliance
(including amplifiers) which produce heat.
10.Power Sources-The appliance should be
connected to a power supply only of the
type described in the operating
instructions or as marked on the
appliance.
Bitte lesen Sie die folgenden
Sicherheitsvorschriften, die gemaB
bestehenden Richtlinien zusammengesteilt
wurden, genau durch!
1.Anleitung lesen—Alle
Sicherheitsvorschriften und
Bedienungshinweise vor Gebrauch des
Gerats sorgfaltig durchlesen.
2.Anleitung aufbewahren— Die
Bedienungsanleitung mit den
Sicherheitsvorschriften sorgfaitig
aufbewahren.
3.Warnungen beachten—Alle Warnungen auf
dem Gerdat und in der Bedienungsanleitung
sollten genau beachtet werden.
4.Hinweise befolgen—Alle
Bedienungshinweise sollten genau befoigt
werden.
5.Wasser und Feuchtigkeit—Das Gerat auf
keinen Fall in der Nahe von Wasser
benuizen, z.B. bei einer Badewanne,
Waschbecken, Waschmaschine, in einem
feuchten Kellerraum, in der Nahe eines
Schwimmbeckens, etc.
6.Wagen und Untersatz—Das Gerat solite
nur auf einem vom Hersteller empfohlenen
Untersatz oder Wagen betrieben werden.
7.Wand- oder Deckenbefestigung—Das
Gerat sollte nur nach Ma8gabe des
Herstellers fir Wand- oder
Deckenbefestigung verwendet werden.
8.LUftung—Beim Aufstellen darauf achten,
daB die Luftung des Gerats nicht
beeintrachtigt wird. Z.B. sollte das Gerat
nicht auf einem Bett, Sofa, Teppich oder
ahnlicher weicher Unterlage, welche die
Liftungsschlitze am Boden blockieren
kann, betrieben werden und nicht in ein
geschlossenes Biicherregal, Kabinett 0.a.
eingebaut werden.
9.Warme—Das Gerat sollte von
Warmedquellen wie Heizkérpern, Ofen oder
anderen Geraten (auch warmeabgebenden
Verstarkern) entfernt aufgestellt werden.
10.Stromversorgung—Das Gerdt darf nur an
eine Stromversorgung wie auf dem Gerat
und in der Bedienungsanleitung
angegeben angeschlossen werden.
Les mesures de sécurité suivantes ont été
inclues dans ce manuel conformément aux
réegles de sécurité du type. Priére de les lire
avec attention.
1.Lecture des instructions - Toutes les
instructions de sécurité et de
fonctionnement doivent étre lues avant de
faire fonctionner l'appareil.
2.Conservation des instructions - Les
instructions de sécurité et de
fonctionnement doivent étre conservées
afin d’étre utilisées en tant que référence
dans le futur.
3.Observation des avertissements - Tous les
avertissements indiqués sur l'appareil et
dans les instructions de fonctionnement
doivent étre observes.
4.Conformité aux instructions - Toutes les
instructions de fonctionnement et
d'utilisation doivent étre suivies.
5.Eau et humidité - Ne pas installer l'appareil
pres d’une source d’humidite - par
exemple, prés d’une baignoire, d’une
cuvette, d’un évier, d’un bac 4a lessive,
dans un sous-sol humide, prés d'une
piscine, etc. :
6:Socles et supports - L’appareil ne doit étre
utilisé qu’avec un socle ou support qui est
recommandeé par le fabricant.
7.|Installation au mur ou au plafond -
L’appareil ne doit étre installé a un mur et
au plafond que de la maniere
recommandeée par le fabricant.
8.Aération - L’appareil doit étre placé de
fagon telle que son emplacement ou sa
position permette une aération correcte.
Par exemple, l'appareil ne doit pas étre
place sur un lit, un sofa, une moquette ou
toute autre surface similaire qui puisse
obstruer les orifices prévus pour !’aération;
ou placé dans un endroit encastré, te! que
sur une étagére ou dans un cabinet qui
puisse géner Ja circulation d’air par les
orifices prévus pour |’aération.
9.Chaleur - L’appareil doit étre place loin
des sources de chaleur, telles que
radiateurs, registres de chaleur, fourneaux,
et autres appareils (y compris les
amplificateurs) qui dégagent de la chaleur.

11.Grounding or Polarization-Precautions
should be taken so that the grounding or
polarization means of an appliance is not
defeated.
12.Power-Cord Protection-Power-supply
cords should be routed so that they are
not likely to be walked on or pinched by
items placed upon or against them, paying
particular attention to cords at plugs,
convenience receptacles, and the point
where they exit from the appliance.
13.Cleaning-The appliance should be cleaned
only as recommended by the
manufacturer.
14.Nonuse Periods-The power cord of the
appliance should be unplugged from the
outlet when left unused for a long period of
time.
15.Object and Liquid Entry-Care should be
taken so that objects do not fall and liquids
are not spilled into the enclosure through
openings.
16.Damage Requiring Service-The appliance
should be serviced by qualified service
personnel when:
A. The power-supply cord or the plug has
been damaged; or,
B. Objects have fallen, or liquid has been
spilled into the appliance; or,
C. The appliance has been exposed to
rain; or,
D. The appliance does not appear to
operate normally or exhibits a marked
change in performance; or,
E. The appliance has been dropped, or the
enclosure damaged.
17.Servicing-The user should not attempt to
service the appliance beyond that
described in the operating instruction. All
other servicing should be referred to
qualified service personnel.
11.ErdanschluB—Es ist darauf zu achten, daB
die Erdungs- und Polarisationsmdéglichkeit
des Gerats nicht beeintrachtigt wird.
12.Netzkabel—Das Netzkabel soil so plaziert
werden, daB keine Gefahr der
Beschadigung (durch Trittbelastung oder
Mébel) besteht. Besondere Vorsicht ist an
den Steckern, Verteilern und an der
AnschluBstelle am Gerat geboten.
13.Reinigung—Das Gerat soll nur nach
Angaben des Herstellers gereinigt werden.
14.Nichtbenutzung—Bei langerer
Nichtbenutzung sollte der Netzstecker des
Gerats aus der Steckdose gezogen
werden.
15.Fremdk6rper und Flissigkeiten—Es ist
darauf zu achten, daB keine Fremdkérper
oder Flussigkeiten in das Gerat gelangen.
16.Beschadigungen—Das Ger€at soilte von
qualifiziertem Service-Personal repariert
werden, wenn-~
A. das Netzkabel oder der Netzstecker
beschadigt wurden.
B. Fremdkérper oder Filissigkeiten in das
Gerat eingedrungen sind.
C. das Gerat Regen ausgesetzt war.
D. das Gerat nicht normal funktioniert oder
auffallende Abweichungen im Verhalten
festgestellt werden.
€. das Gerat durch Herunterfallen 0.a.
beschadigt wurde.
17.Service—AuBer den in der
Bedienungsanleitung beschriebenen
Handgriffen sollten keinerlei Service-
Arbeiten vom Benutzer vorgenommen
werden. Samtliche Wartung und
Reparaturen nur von qualifiziertem
Service-Persona! durchftihren lassen.
10.Sources d’énergie - L’appareil ne doit étre
branché que sur une source d’énergie du
type décrit dans les instructions de
fonctionnement ou du type indiqué sur
l'appareil lui-méme.
11.Mise a la terre ou polarisation - Des
précautions doivent étre prises afin que la
mise a la terre ou la polarisation de
l'appareil soit efficace.
12.Protection du cable d’alimentation - Les
cables d’alimentation doivent étre placés
de facon a ce qu’on ne marche pas
dessus ou que des objets ne soient pas
déposés sur ou contre eux, en faisant
particuligrement attention aux points de
raccord du cable d’alimentation aux prises,
aux fiches et al’appareil.
13.Nettoyage - L'appareil doit étre nettoyé
conformement aux recommandations du
fabricant.
14.Périodes de non-utilisation - Le cable
d’alimentation de l'appareil doit étre
débranche de la prise de courant lorsque
l'appareil n’est pas utilisé pendant une
longue période.
15.Insertion d’objet ou de liquide - Le plus
grand soin doit étre apporté afin que des
objets ne tombent pas ou que du liquide
ne soit pas verse dans !’appareil par les
orifices.
16.Dommages qui exigent un recours au
service d’entretien - L’'appareil doit étre
réparé par un spécialiste qualifié lorsque:
A. Le cable d'’alimentation ou la prise a été
endommage; ou
B. Des objets sont tombés, ou du liquide a
été renversé dans l'appareil; ou
C. L'appareil a été exposé a la pluie; ou
D. L’appareil ne semble pas fonctionner
normalement ou un changement
notable apparait dans la performance,
ou
E. On a laisse tomber l'appareil ou
Vintérieur a été endommage.
17.Entretien - L'utilisateur doit se contenter
de réparer l'appareil a la mesure
décrite dans les instructions de
fonctionnement. Toute autre réparation doit
étre confiée a un spécialiste quailifié.

On Cassette Tapes
Einiges Uber Cassetten
Remarques sur les bandes-cassettes
Precautions
1. C-120 cassettes (playing time one hour
per side) contain extremely thin tape which
breaks or snarts easily, is sometimes
subject to stretching and also is of low
sensitivity. Therefore, C-120 cassettes are
not recommended for high-fidelity
recording.
2. Do not pull out the tape from the cassette
housing.
3. Be careful not to turn the cassette reels
with the fingers, causing tape slackening.
4. Store cassette tapes away from heat, high
humidity, dust, and magnetic fields such as
caused by speakers, TV sets etc.
_Cassette Tabs
You can protect valuable recordings from
accidental erasure and re-recording by
completely removing the appropriate tab on
the top edge of the cassette. The tab for each
side is located on the top left-hand corner as
you face the side. Use a small screwdriver,
and push the tab down to break it off. Do not
leave the broken tab in the recess. If you wish
at a later date to record over a side for which
the tab has been removed, cover the tab
opening with a piece of adhesive tape.
VorsichtsmaBregein
1. C-120-Cassetten (Spielzeit 60 Minuten pro
Seite) enthalten extrem diinnes
Bandmaterial, das leicht reiBt oder sich
verdreht, sich ausdehnen kann und eine
geringe Empfindlichkeit besitzt. Daher sind
C-120-Cassetten fiir Hi-Fi-Aufnahmen
nicht zu empfehlen.
2. Ziehen Sie das Band niemals aus der
Cassette heraus.
3. Drehen Sie die Aufwickelspindeln nicht mit
den Fingern, da dies Bandschlaufen
verursachen kann.
4, Cassetten sollen vor Hitze, Feuchtigkeit
und Staub geschitzt aufbewahrt werden,
wobei auch auf geniigende Entfernung von
magnetischen Feidern (durch
Lautsprecher, Fernsehgerate, etc.) zu
achten ist.
Aufnahmesicherung
Cassetten mit wichtigen Aufnahmen kénnen
vor unbeabsichtigtem Léschen geschitzt
werden, indem Sie mit einem Schraubenzieher
0.4, die Lamelle auf der jeweils hinteren linken
Ecke der Cassette (von der Bandseite aus
gesehen) herausbrechen. Achten Sie darauf,
daB die abgebrochene Lamelle nicht in der
Offnung verbleibt. Wenn die Lamelle entfernt
ist, nimmt das Gerat auf dieser Seite nicht auf,
selbst wenn die Aufnahmetaste gedriickt wird.
Sollten Sie spater diese Seite neu bespielen
oder léschen wollen, brauchen Sie nur die
Lameliendffnung mit einem Stiick Klebeband
abzudecken. ;
Break off this tab to protect Side A from accidental erasure.
Diese Lamelle ausbrechen, um Seite A vor unbeabsichtigtem Léschen zu schiitzen.
Briser cet onglet pour assurer une protection contre l’effacement accidentel a la face A.
Break off this tab to protect Side B from accidental erasure.
Diese Lamelle ausbrechen, um Seite B vor unbeabsichtigtem Léschen zu schitzen.
Mesures de précaution
1. La bande contenue dans les cassettes
C-120 (une heure par face) est
extrémement fine, ce qui lui donne
tendance a casser et a s’entortilier. Ce
genre de bande s’étire parfois et sa
sensibilité est moindre. Par conséquent, il
est déconseillé d’employer les cassettes
C-120 pour réaliser des enregistrements
haute-fidélité.
2. Ne pas tirer la bande hors du boitier de
cassette,
3. Attention 4 ne pas détendre la bande en
faisant tourner les bobines de la cassette
a la main.
4. Ne pas ranger les cassettes a proximité
d’une source de chaleur ou d’humidité ni
dans un endroit poussiéreux ou soumis a
des champs magnétiques teis que ceux
engendrés par les enceintes acoustiques,
les téleviseurs etc.
Onglets anti-effacement
‘Les enregistrements précieux peuvent étre
protégés contre tout risque d’effacement
simpoe ou par superposition d’enregistrement
accidentel en éliminant l’onglet approprié sur
la tranche supérieure de la cassette. Un onglet
correspondant a chacune des faces s’est
implanté dans le coin supérieur-gauche,
cassette vue en plan. Pour briser un onglet,
appuyer a l'aide d’un tournevis. Ne pas laisser
Yonglet sectionné dans |’évidement. Si l’on
souhaite par la suite réenregistrer sur une
face dont l’ongiet anti-effacement a été
éliminé, il suffit de recouvrir l’évidement laissé
par un morceau de ruban adhésif.
Briser cet onglet pour assurer une protection contre ‘effacement accidentel a la face B.

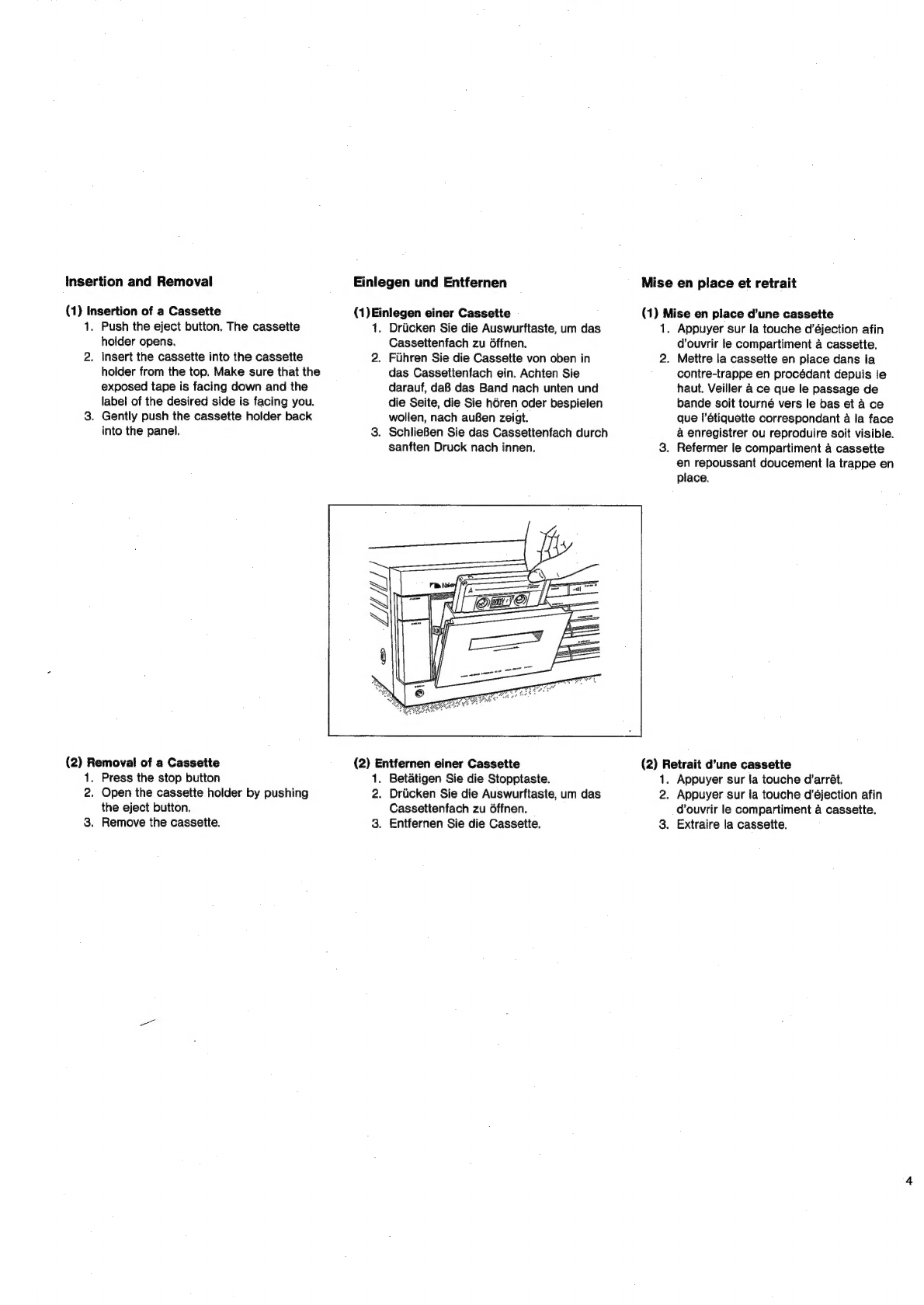

Insertion and Removal
(1) Insertion of a Cassette
1. Push the eject button. The cassette
holder opens.
2, Insert the cassette into the cassette
holder from the top. Make sure that the
exposed tape is facing down and the
label of the desired side is facing you.
3. Gently push the cassette holder back
into the panel.
(2) Removal of a Cassette
1. Press the stop button
2. Open the cassette holder by pushing
the eject button.
3. Remove the cassette.
Einlegen und Entfernen
(1)Einlegen einer Cassette
1.
2.
Driicken Sie die Auswurftaste, um das
Cassettenfach zu 6ffnen.
Fihren Sie die Cassette von oben in
das Cassettenfach ein. Achten Sie
darauf, daB das Band nach unten und
die Seite, die Sie héren oder bespielen
wollen, nach auBen zeigt.
SchlieBen Sie das Cassettenfach durch
sanften Druck nach innen.
(2) Entfernen einer Cassette
1.
2.
3.
Betatigen Sie die Stopptaste.
Driicken Sie die Auswurftaste, um das
Cassettenfach zu 6ffnen.
Entfernen Sie die Cassette.
Mise en place et retrait
(1) Mise en place d’une cassette
1.
2.
Appuyer sur la touche d’éjection afin
d’ouvrir le compartiment a cassette.
Mettre la cassette en place dans Ia
contre-trappe en procédant depuis le
haut. Veiller 4 ce que le passage de
bande soit tourné vers le bas et a ce
que I’étiquette correspondant a la face
4 enregistrer ou reproduire soit visible.
Refermer le compartiment 4 cassette
en repoussant doucement la trappe en
place.
(2) Retrait d’une cassette
1.
2.
Appuyer sur Ja touche d’arrét.
Appuyer sur ia touche d’éjection afin
d’ouvrir le compartiment a cassette.
3. Extraire la cassette.

Controls and Features
Geratsbeschreibung
Commandes et Particularités
w @ @
Cown [III MUM Up
20
[kuin
a ee ‘Master Fader
/ Counter Reset
fn
Eq(usec)
a
Silent Mechanism, Doudie Capstan / Microprocessor Control
®
‘Norse Reduction System manufactured
under license from Dolby Laboratortes,
{Licensing Corporation
"Dolby’ and the double-D symbol are
trademarks of Dotby Laboratorias
Licensing Corporation
‘Under licence of StaarS A,
Brussel, Belgium @
7 8 > @ De® @ @ 16
wD & i)
Nakamichi LX-3
2 Head Cassette Deck
Voltage = AC120V~
Power Consumption
SO/60Hz
33Watts:
Nakamich: Corporation Made in Japan
sera No}

(1) Power Switch
Pressing this button activates the deck.
Pressing it once more switches the power off.
’ When the power is switched on, the cassette
holder illumination is lit and the tape counter
(25) is reset.
(2) Eject Button
By depressing this button, the cassette holder
is opened for insertion and removal! of a
cassette.
(3) Headphone Jack
Accepts standard stereophone plug. (—p. 13)
(4) Cassette Holder
See-thru cover provides unobstructed view of
the cassette. The cover can be easily
removed for routine cleaning of heads,
capstans and pinchrollers etc. (—p. 31)
(5) Rewind Button
For rapid tape-winding in the reverse
direction. During operation, the indicator on
the top right of the button lights up.
(6) Pause Button
Used for noise-free, short-term interruption of
the tape transport in recording or piayback.
During operation, the indicator on the top
right of the button lights up.
(7) Play Button
Starts forward tape motion for recording or
playback. During operation, the indicator on
the top right of the button lights up.
(8) Stop Button
. Brings all tape motion to a full stop from any
mode. During operation, the indicator on the
top right of the button lights up.
(9) Fast-Forward Button.
For rapid tape winding in the forward direction.
During operation, the indicator on the top right
of the button lights up.
(1) Netzschalter (’Power”)
Durch Druck auf dieses Feld wird das Gerat
eingeschaltet. Nochmaliges Niederdriicken
schaltet den Strom wieder ab. Wenn der
Netzstrom eingeschaltet wird, leuchtet die
Cassettenfachbeleuchtung auf und das
Bandzahlwerk (25) wird zuriickgestellt.
(2) Auswurftaste ("Eject”)
Durch Driicken dieses Feldes wird das
Cassettenfach zum Einlegen oder
Herausnehmen einer Cassette gedéffnet.
(3) Kopfhérerbuchse (”Phones”)
AnschluBméglichkeit fir Stereo-Kopfhérer mit
6,5-mm-Klinkenstecker. (—S. 13)
(4) Cassettenfach
Die transparente Abdeckung erlaubt einen
guten Einblick auf die eingesetzte Cassette.
Zum Reinigen der Tonk6épfe, Bandfiithrungen
etc. (-S. 31). kann die Abdeckung leicht
entfernt werden.
(5) Schneller Riicklauf (”Rew”)
Dient zum schnellen Riicktransport des
Bandes. Wahrend die Funktion beniitzt wird,
leuchtet der Anzeiger rechts ber der Taste
auf.
(6) Pausetaste (”Pause”)
Ermdglicht knackfreien Schnelistopp bei
Aufnahme und Wiedergabe. Wenn die
Pausetaste gedriickt wird, leuchtet der
Anzeiger rechts Uber der Taste auf.
(7) Wiedergabetaste (”Piay”)
Startet den Bandtransport fiir Aufnahme und
Wiedergabe. Wenn die Taste gedriickt wird,
leuchtet der Anzeiger rechts oben auf.
(8) Stopptaste ("Stop”)
Versetzt das Gerat aus atlen
Bandlauffunktionen in die Ruhesteliung. Wenn
die Taste gedriickt wird, leuchtet der Anzeiger
rechts oben auf.
(9) Schneller Vorlauf (’F.Fwd”)
Dient zum schnellen Vorwartstransport des
Bandes. Wahrend die Funktion benitzt wird,
leuchtet der Anzeiger rechts iiber der Taste
auf.
(1) Interrupteur d’alimentation
Appuyer sur cet interrupteur pour le mettre
sous tension comme pour couper son
alimentation.
Lorsque !’on met sous tension, le
compartiment a cassette s’éclaire et est remis
le compteur de bande (25).
(2) Touche d’éjection
Appuyer sur cette touche afin d’ouvrir le
compartiment a cassette pour mettre une
cassette en place ou la retirer.
(3) Prise pour casque d’écoute
Prévue pour les fiches standard de casque
d'écoute (p. 13).
(4) Compartiment a cassette
La trappe translucide permet de surveiller
parfaitement la cassette. Elle peut étre
facilement déposée pour le nettoyage des
tétes, des cabestans’ des galets presseurs et
autres travaux d’entretien routiniers. (p. 31)
(5) Touche de rebobinage
Sert au rebobinage rapide de ja bande vers
son début. Lorsque la bande est en cours de
rebobinage, le temoin implanté en haut a
droite de la touche s’allume.
_ {6) Touhce de pause
Sert a effectuer des interruptions
d’enregistrement ou de reproduction
silencieuses. Commande également la
fonction de repérage.
Pendant le fonctionnement de ce dispositif, le
témoin implanté en haut 4 droite de la touche
s’allume.
(7) Touche de reproduction
Lance le défilement de la bande en avant pour
’enregistrement ou la reproduction. Pendant -
le fonctionnement de I'un de ces processus,
le temoin implanté en haut a droite de la
touche s’allume.
(8) Touche d’arrét
Sert a arréter totalement le défilement de la
bande, que! que soit le mode en service,.
Pendant l’arrét, le temoin implanté en haut a
droite de la touche s’allume.
(9) Touche d’avance accélérée
Sert 4 lancer la bande en avant a vitesse
accélérée. Pendant ce mode, le temoin
implanté en haut a droite de la touche
s’allume.

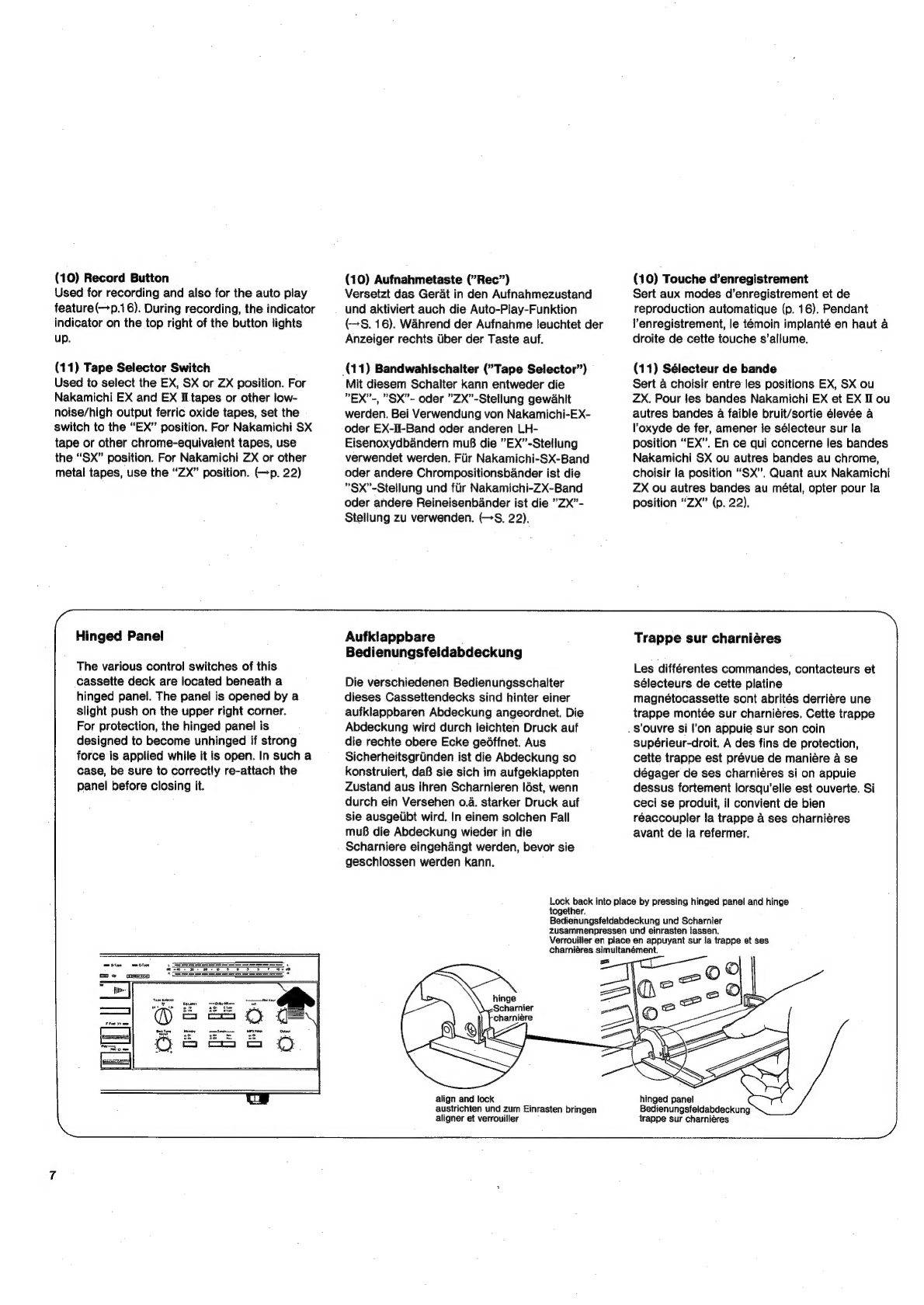

(10) Record Button
Used for recording and also for the auto play
feature(—p.16). During recording, the indicator
indicator on the top right of the button lights
up.
(11) Tape Selector Switch
Used to select the EX, SX or ZX position. For
Nakamichi EX and EX IL tapes or other low-
noise/high output ferric oxide tapes, set the
switch to the “EX” position. For Nakamichi SX
tape or other chrome-equivatent tapes, use
the “SX” position. For Nakamichi ZX or other
metal tapes, use the “ZX” position. (—p. 22)
Hinged Panel
The various control switches of this
cassette deck are located beneath a
hinged panel. The panel is opened by a
slight push on the upper right corner.
For protection, the hinged panel is
designed to become unhinged if strong
force is applied while it is open. In such a
case, be sure to correctly re-attach the
panel before closing it.
(10) Aufnahmetaste (”’Rec”)
Versetzt das Gerat in den Aufnahmezustand
und aktiviert auch die Auto-Play-Funktion
(—S. 16). Wahrend der Aufnahme leuchtet der
Anzeiger rechts Uber der Taste auf.
(11) Bandwahischalter (”Tape Selector”)
Mit diesem Schalter kann entweder die
"EX”-, "SX"- oder "ZX”-Stellung gewahlit
werden. Bei Verwendung von Nakamichi-EX-
oder EX-II-Band oder anderen LH-
Eisenoxydbandern mu8 die ”"EX”-Stellung
verwendet werden. Fiir Nakamichi-SX-Band
oder andere Chrompositionsbander ist die
"SX”-Stellung und fiir Nakamichi-ZX-Band
oder andere Reineisenbander ist die ”ZX”-
Stellung zu verwenden. (S. 22).
Aufklappbare
Bedienungsfeldabdeckung
Die verschiedenen Bedienungsschalter
dieses Cassettendecks sind hinter einer
aufklappbaren Abdeckung angeordnet. Die
Abdeckung wird durch leichten Druck auf
die rechte obere Ecke gedéffnet. Aus
Sicherheitsgriinden ist die Abdeckung so
konstruiert, daB sie sich im aufgeklappten
Zustand aus ihren Scharnieren lést, wenn
durch ein Versehen o.a. starker Druck auf
sie ausgeiibt wird. In einem solchen Fall
muB die Abdeckung wieder in die
Scharniere eingehangt werden, bevor sie
geschlossen werden kann.
(10) Touche d’enregistrement
Sert aux modes d’enregistrement et de
reproduction automatique (p. 16). Pendant
’enregistrement, le temoin implanté en haut a
droite de cette touche s’allume.
(11) Sélecteur de bande
Sert a choisir entre les positions EX, SX ou
ZX. Pour les bandes Nakamichi EX et EX Il ou
autres bandes a faible bruit/sortie élevée a
oxyde de fer, amener le sélecteur sur la
position “EX”. En ce qui concerne les bandes
Nakamichi SX ou autres bandes au chrome,
choisir la position “SX”. Quant aux Nakamichi
ZX ou autres bandes au métal, opter pour la
position “ZX” (p. 22).
Trappe sur charniéres
Les différentes commandes, contacteurs et
sélecteurs de cette platine
magneétocassette sont abrités derriére une
trappe montée sur charniéres. Cette trappe
. S’ouvre si l'on appuie sur son coin
supérieur-droit. A des fins de protection,
cette trappe est prévue de maniére 4 se
dégager de ses charniéres si on appuie
dessus fortement lorsqu’elle est ouverte. Si
ceci se produit, il convient de bien
réaccoupler fa trappe a ses charniéres
avant de la refermer.
Lock back into place by pressing hinged panel and hinge
together.
Bedienungsfeldabdeckung und Scharnier
zusammenpressen und einrasten lassen.
Verrouiller en place en appuyant sur la trappe et ses
charniéres simultanément.
align and lock
austrichten und zum Einrasten bringen
aligner et verrouiller
hinged panel
Bedienungsfeldabdeckung
trappe sur charniéres

(12) Bias Tune Control
Used for fine tuning of the bias current.
(>p. 24)
(13) Eq Switch
Used to select either 70 or 120 microsecond
equalization. (~p. 22)
(14) Tape Start Memory Switch
When this switch is set to “On”, the tape is
automatically stopped at the tape counter
indication “0000” in rewind or fast-forward
(memory feature). This deck also
incorporates an auto play feature. It is
activated by means of the record button and
puts the deck into the playback mode at
“O000”. (~p. 16)
(15) Dolby NR Switch
Used to select Dolby B-Type noise reduction
for a 10-dB improvement in high-frequency
S/N ratio, or Dolby C-Type noise reduction for
a 20-dB improvement. When a Dolby system
is used, the respective indicator (21) lights up.
Cp. 29)
(16) Timer Switch
Permits unattended recording or pre-
programmed playback in conjunction with an
external audo timer (—p. 18)
(17) Input Level Controls (L,R)
Used to adjust the input (record) level to the
deck and the left/right channel balance.
(p. 26). Fade-in or fade-out can be
performed with the master fader contro! (24).
(p. 15)
(18) MPX Filter Switch
When this switch is set to “On”, a filter cuts
off the 19-kHz multiplex carrier signal used in
FM stereo broadcasts. Remains of this carrier
might otherwise interfere with correct
operation of the Dolby system. This switch
should be set to “Off” when recording
anything else than FM broadcasts.
(12) Vormagnetisierungs-Feineinstellung
(*Bias Tune”)
Dient zur Feineinstellung des
Vormagnetisierungsstroms ("Bias”). (-S. 24),
(13) Entzerrungschalter (”"Eq{usec)”)
Dient zur Wah! der gewiinschten
Entzerrungskonstante fiir die verwendete
Cassette: entweder 70 «sec oder 120 usec.
(—S. 22).
(14) Memory-Schalter (’Memory”)
Wenn dieser Schalter auf "On” gestelit ist,
wird das Band im Schnellen Vor- oder Riicklauf
automatisch bei der Zahlwerkanzeige ”0000”
angehalten (Memory-Funktion). Das Gerat
besitzt auch eine Auto-Play-Funktion. Diese
wird durch die Aufnahmetaste aktiviert und
versetzt das Cassettendeck bei ”0000”
automatisch in die Funktion ’Wiedergabe”.
CS. 16).
(15) Dolby-Schalter (”Dolby NR”)
Mit diesen Schaltern kann entweder die
Dolby-B-Rauschunterdriickung (Verbesserung
des Geraéuschspannungsabstands in den
hohen Frequenzen um ca. 10 dB) oder die
Dolby-C-Rauschunterdriickung (Verbesserung
um ca. 20 dB) gewahlt werden. (—S. 29).
(16) Timer-Schalter (’Timer”)
Mit diesen Schaltern kann in Verbindung mit
einer externen Zeitschaltuhr (Timer) die
Selbststartvorrichtung zur automatischen
Aufnahme oder Wiedergabe zu einer
vorbestimmten Zeit aktiviert werden. (—S. 18).
(17) Eingangspegelregler—links/rechts
("Rec Level —Left/Right”)
Dienen zur Einstellung des Aufnahmepegels
fiir linken und rechten Kanal sowie zum
Balanceausgleich (-S. 26). Einblendungen
oder Ausblendungen kénnen mit dem Master-
Fader-Regler (24) vorgenommen werden
CS. 15).
(18) MPX-Filter-Schalter (”"MPX Filter”)
Wenn dieser Schalter auf ”"On” steht, wird ein
19-kHz-Filter aktiviert, das zur Unterdriickung
evtl. vorhandener Reste des UKW-Multiplex-
Tragersignalz dient. Solche Signaireste
kénnten sonst das korrekte Funktionieren des
Dolby-Systems beeintrachtigen. Bei Aufnahme
von anderen Programmquelien auBer UKW-
Sendungen solite der Schalter auf Off”
gestellt werden.
(12) Commande de prémagnétisation
Sert a régier le courant de prémagnétisation
avec précision (p. 24).
(13) Sélecteur d’égalisation
Sert a choisir entre les égalisation de 70 ou
120 microsecondes (p. 22).
(14) Contacteur de déclenchement de
mémoire .
Si ce contacteur se trouve sur la position
“On” (marche), le défilement de la bande
s’arréte automatiquement une fois que
l'indication numérique du compteur de bande
atteint “0000”, que ce soit en rebobinage ou
en avance accélérée; il s’agit de la fonction
de mémoire. Cette platine dispose également
d'une fonction d’auto-déclenchement
commandée par la touche d’enregistrement
qui ta fait passer en mode de reproduction a
“OO00”. (p. 16)
(15) Sélectuer de Dolby NR
Sert a choisir entre les: circuits de réduction
Dolby B pour une amélioration de 10 dB du
rapport signal/bruit sur les hautes frequences
et C pour une amélioration de 20 dB.
Lorsqu’un circuit Dolby est en service, le
témoin (21) correspondant s’allume (p.29).
(16) Contacteur de chronorupteur
Ce contacteur permet d’effectuer des
enregistrements sans 6tre présent ainsi que
de lancer la reproduction d’une bande
automatiquement, ceci a l’aide d’un
chronorupteur autonome (p. 18).
(17) Potentiométres de niveau d’entrée
droit et gauche (L et R)
Servent a mettre le niveau d’enregistrement
(entrée) de signal au point airisi qu’a régler
l'équilibre droite-gauche (p. 26). Les fondus
enchainés croissant et décroissant se font au
niveau des commandes de fondu enchaine
(24). (p. 15)
(18) Contacteur de filtre MPX
Lorsque ce filtre se trouve sur la position
“ON” (marche), un filtre élimine le signal
porteur multiplex de 19 kHz utilisé par les
stations émettrices en FM. En effet, les
résidus de ce signal porteur pourraient
autrement provoquer une interférence avec ie
bon fonctionnement du. circuit Dolby. Toujours
laisser ce contacteur sur la position “Off”
(arrét) si la source enregistrée n’est pas une
emission radiodiffusée en FM.

(19) Output Level Control
Controls the output level of the deck as well
as the headphones listening level for both
channels simultaneously.
(20) Peak Level Meters
Provide exact indication of peak levels in the
wide range of — 40 dB to +10dB. (>p. 28)
(21) Dolby NR Indicators
When a Dolby NR system is used, the
respective indicator lights up.
(22) Rec Mute Indicator
Lights up during rec mute operation.
(23) Master Fader Indicators
Display the condition of the master fader
control.
(24) Master Fader Control
By means of this control, fade-in or fade-out
during recording can be performed easily at
the touch of a button. There is also a choice
between two fading speeds. The master fader
indicators (23) display the condition of the
master fader control. (~p. 15)
(25) Tape Counter
Digital LED indicators count from “0000” to
“9999” in the record, playback and fast-
fast-forward modes (“plus count”), and to
“— 999” in the rewind mode (“minus count’).
(26) Rec Mute Button
By depressing this button during recording,
the input signal can be temporarily cut off.
During operation, the rec mute indicator (22)
lights up. (p. 17)
(27) Counter Reset Button
Pressing this button returns the tape counter
indication to “OOOO”.
(28) Input Jacks (Left and Right Channel)
(19) Ausgangspegelregler (”Output”)
Dient zur Einstellung des Ausgangspegels
und der Kopfhérerlautstarke (fiir beide Kanale
gleichzeitig).
(20) Aussteuerungsanzeiger
Prazisionsanzeigen fiir Spitzenwerte im
Bereich von —40dB bis +10 dB. (—S. 28).
(21) Dolby-Anzeiger (”B-Type/C-Type”)
Wenn eines der beiden Dolby-
Rauschunterdriickungssysteme verwendet
wird, leuchtet der entsprechende Anzeiger
auf.
(22) Rec-Mute-Anzeiger (Rec Mute”)
Leuchtet auf, wenn die Rec-Mute-Funktion
benitzt wird.
(23) Master-Fader-Anzeiger (”Down/Up”)
Zeigen den jeweiligen Funktionszustand des
Master-Fader-Reglers an.
(24) Master-Fader-Regler (Master Fader”)
Mit Hilfe dieses Reglers k6nnen wahrend der
Aufnahme durch einfachen Knopfdruck
Einblendungen und Ausblendungen
vorgenommen werden. Dabei kann man
zwischen zwei Geschwindigkeiten fiir das Ein-
oder Ausblenden wahlen. Die Master-Fader-
Anzeiger (23) zeigen den jeweiligen
Funktionszustand an. (—S. 15).
(25) Bandzihiwerk (Tape Counter”)
Die digitale Anzeige geht von "0000” bis
”9999” bei Aufnahme, Wiedergabe und
schnellem Vorlauf (”Plus-Anzeige”) und bis
”—999” bei schnellem Riicklauf ("Minus-
Anzeige”).
(26) Rec-Mute-Taste ("Rec Mute”)
Durch Niederdriicken dieser Taste wahrend
der Aufnahme wird das Eingangssignal am
Aufnahmekopf voriibergehend abgeschaltet.
WaAhrend der Rec-Mute-Funktion leuchtet der
Rec-Mute-Anzeiger (22) auf. (—-S.17).
(27) Zahiwerk-Riickstellung (”Counter
Reset”)
Durch Druck auf diesen Knopf wird das
Bandzahiwerk auf 0000” zuritckgestellt.
(28) Eingangsbuchsen-—linker u. rechter
Kanal (”Line—Input”)
(19) Potentiométre de niveau de sortie
Permet de régler simultanément le niveau de
sortie ainsi que celui d’écoute au casque pour
chaque canal.
(20) Décibelmétre de crétes
Visualise avec précision les niveaux de créte
de —40 dB 4 +1048, (p. 28)
(21) Témoins de Dolby NR
Lorsque |'un des circuits de réduction de bruit
Dolby est en service, le temoin correspondant
s’allume.
(22) Témoin d’assourdissement a
Venregistrement
S’allume pendant le mode d’assourdissement
a l’enregistrement.
(23) Témoins de fondu enchainé
Visualisent ie sens et la vitesse de fondu,
(24) Commandes de fondu enchainé
Ces commandes permettent d’effectuer des
fondus enchainés croissants ou décroissants
pendant l'enregistrement et en toute facilité: il
suffit pour cela d’appuyer sur une touche. On
dispose également d’un choix entre deux
-vitesses de fondu. Les témoins (23)
visualisent fe sens et la vitesse de fondu.
(p. 15)
(25) Compteur de bande
Des DEL-témoins numérique visualisent le
comptage de “O000” a “9999” pour les
modes d’enregistrement, de reproduction et
d'avance accéléré (comptage cumulatif) et
jusqu’a “—999” en rebobinage décomptage).
(26) Touche d’assourdissement a
Venregistrement
Il est possible de couper l’entrée de signal
aussi longtemps que l'on appuie sur cette
touche. Lorsque cette fonction est exploitée,
le temoin (22) correspondant s’allume (p. 17).
(27) Poussoir de remise a zéro du
compteur de bande
Appuyer sur ce poussoir pour ramener
indication numérique du compteur de bande
& “0000”.
(28) Prises d’entrée (canaux droit et
gauche) :

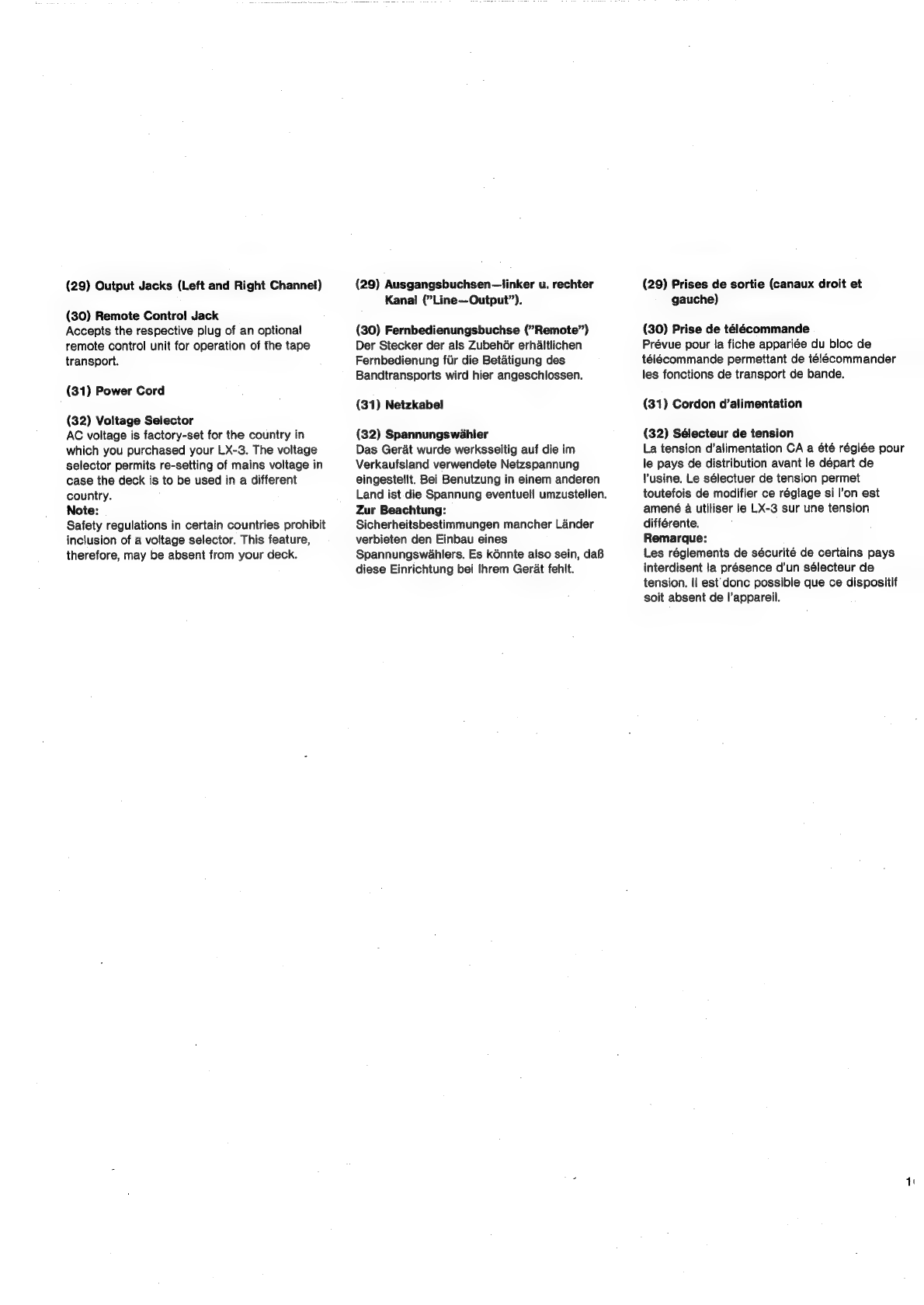

(29) Output Jacks (Left and Right Channel)
(30) Remote Contro! Jack
Accepts the respective plug of an optional
remote control unit for operation of the tape
transport.
(31) Power Cord
(32) Voltage Selector
AC voltage is factory-set for the country in
which you purchased your LX-3. The voltage
selector permits re-setting of mains voltage in
case the deck is to be used in a different
country.
Note:
Safety regulations in certain countries prohibit
inclusion of a voltage selector. This feature,
therefore, may be absent from your deck.
(29) Ausgangsbuchsen—linker u. rechter
Kanal (’Line—Output”).
(30) Fernbedienungsbuchse (”Remote”)
Der Stecker der als Zubehér erhaltlichen
Fernbedienung fiir die Betatigung des
Bandtransports wird hier angeschlossen.
(31) Netzkabel
(32) Spannungswahler
Das Gerat wurde werksseitig auf die im
Verkaufsland verwendete Netzspannung
eingestellt. Bei Benutzung in einem anderen
Land ist die Spannung eventuell umzustellen.
Zur Beachtung:
Sicherheitsbestimmungen mancher Lander
verbieten den Einbau eines
Spannungswahlers. Es k6énnte also sein, daB
diese Einrichtung bei Ihrem Gerdat fehit.
(29) Prises de sortie (canaux droit et
gauche)
(30) Prise de télécommande
Prévue pour ta fiche appariée du bloc de
télécommande permettant de télecommander
les fonctions de transport de bande.
(31) Cordon d’alimentation
(32) Sélecteur de tension
La tension d’alimentation CA a été réglée pour
le pays de distribution avant le départ de
l'usine. Le sélectuer de tension permet
toutefois de modifier ce réglage si l’on est
amené 4 utiliser le LX-3 sur une tension
différente.
Remarque:
Les réglements de sécurité de certains pays
interdisent la présence d’un sélecteur de
tension. Il est'donc possible que ce dispositif
soit absent de l'appareil.

Precautions
VorsichtsmaBregeln
Précautions
11
. Make sure that the timer switch (16) is set
to “Off” when the self-start feature is not
desired.
. This deck incorporates a special circuit
designed to take up any loose tape inside
the cassette. When a tape is inserted, the
take-up spindle (right-hand spindle) will
make a few rotations. The take-up spindle
will also rotate and the tape counter will
advance by a few digits if: a cassette
containing loose tape is inserted, or the
cassette holder is closed without a
cassette, or the power to the deck is
switched on.
This behavior is normal and not a fault with
the deck.
. This deck incorporates a muting circuit to
prevent the generation of spurious noise
when switching on the power. While the
muting circuit is active, the light above the
stop button (8) flashes and the tape
transport buttons (“Play”, “F.Fwd”, “Rew”
and “Pause”) are inoperative.
When the timer function for recording or
playback is used, the respective mode is
entered after the muting interval (when the
flashing of the stop button light has
stopped).
. Vergewissern Sie sich, daB der Timer-
Schalter (16) auf "Off” gestellt ist, wenn
die Selbststartvorrichtung nicht verwendet
werden soll.
. Dieses Gerat besitzt einen speziellen
Mechanismus zur Vermeidung von
Schlaufenbildung und zur Straffung des
Bandes. Wenn eine Cassette eingelegt
wird, macht die Aufwickelspindel (rechte
Spindel) einige Umdrehungen.
Diese Spindel dreht sich auch etwas, und
das Bandzahiwerk riickt um einige Ziffern
vor, wenn eine Cassette mit iosem Band
eingelegt wird, wenn das Cassettenfach
geschlossen wird, ohne eine Cassette
einzulegen oder wenn der Netzstrom
eingeschaltet wird. Dies ist kein Fehler des
Cassettendecks, sondern ein normaler
Funktionsablauf.
. Dieses Gerat besitzt eine Muting-
Schaltung zur Unterdriickung von
Stérgerauschen, wenn der Netzstrom
eingeschaltet wird. Wahrend diese Muting-
Schaltung arbeitet, blinkt die Lampe tiber
der Stopptaste (8) und die
Bandtransporttasten ("Play”, "F.Fwd”,
”Rew” und "Pause”) sind inaktiv.
Bei Verwendung der Selbststartfunktion
zur Aufnahme oder Wiedergabe in
Verbindung mit einer Zeitschaltuhr beginnt
die entsprechende Funktion nach
Beendigung des Muting-Intervalls (wenn
die Lampe Uber der Stopptaste nicht mehr
blinkt).
. Si l'on ne se sert pas de la fonction d’auto-
déclenchement, i! convient d’amener le
contacteur de chronorupteur (16) sur la
position “Off” (arrét).
. Cette platine est pourvue d’un circuit
spécial prévu pour rattraper tout “mou”de
bande éventuel. Lorsqu’une bande est
mise en place, la bobine réceptrice (bobine
droite) effectue donc quelques tours.
La bobine débitrice tourne elle aussi et le
compteur de bande avance de quelques
chiffres dans le cas suivants: bande de la
cassette introduite détendue;
compartiment a cassette refermée a vide;
mise sous tension de l'appareil.
Ce comportement est tour a fait normal et
n’est absolument pas un signe de
dérangement.
. Le LX-3 mini d’un circuit
d’assourdissement prévu afin d’éviter ja
production de bruits parasites lors de la
mise sous tension. Lorsque ce circuit est
en service, la lampe-témoin qui surplombe
la touche d’arrét (8) clignote et les touches
de transport de bande [“Play”
(reproduction), “F.Fwd” (avance accélérée),
“Rew” (rebobinage) et “Pause”] ne sont
pas opérationnelles.
Si Ion se sert de la fonction de
chronodéclenchement d’enregistrement ou
de reproduction, le mode concerné est mis
en service apres la période
d’assourdissement, c’est-a-dire aprés
l'extinction du témoin de fa touche d'arrét.

Connection of Amplifier and Remote
Control
Anschliisse von Verstarker und
Fernbedienung
Connections
Anschliusse
Connexions
Connexion de l’amplificateur et de la
télécommande
to amplifiers “Rec Out” terminals
("Rec Out") des Verstarkers (L,R)
vers les bornes “Rec Out”
de l'amplificateur (dte, gche)
After checking the instructions for your
amplifier or receiver, use the shielded cables
with RCA plugs (provided with the deck) to
securely connect this deck’s input jacks (28)
with the “Rec Out” terminals on the amplifier
and this deck’s output jacks (29) to the “Tape
Play” terminals on the amplifier. Be careful
not to mix up left and right channels. While
making connections, the power to the deck
and to the amplifier should be switched off.
zu den Aufnahme-Ausgangsbuchsen
Ho)
veaage
Powe Conurenon
oe:
to amplifier’s “Tape Play” terminals (L,R)
zu den Tonbandeingangsbuchen
("Tape Play”) des Verstarkers (L,R)
vers les bornes “Tape Piay”
de l'amplticateur (dte, gche)
preamplifier, amplifier or receiver
Vorverstarker, Verstarker oder Reciever
préamplificateur, amplificateur ou récepteur
Befolgen Sie die Anweisungen in der
Bedienungsanleitung Ihres Verstarkers oder
Receivers und verbinden Sie die
Eingangsbuchsen (28) dieses
Cassettendecks mit den Tonband-
Ausgangsbuchsen ("Rec Out”) des
Verstarkers und die Ausgangsbuchsen (29)
dieses Cassettendecks mit den Tonband-
Eingansbuchsen (Tape Play”) des
Verstarkers, Verwenden Sie dazu die
abgeschirmten NF-Kabel mit Cinch-Steckern,
die dem Cassettendeck beigegeben sind.
Achten Sie darauf, daB die Stecker fest
eingesteckt sind und daB linke und rechte
Kandale nicht vertauscht werden. Wahrend Sie
die Verbindungen vornehmen, sollten die
Netzschalter des Verstarkers und des
Cassettendecks ausgeschaltet sein.
© vokamchixs ©
bese ioliney
seeds
Namen Corperaton sacs Joan
seu oO
to AC wall outlet or amplifier’s AC outlet
zum NetzanschluB
sur prise CA du mur ou
prise CA d'amplificateur
soars
sae
Optional Remote contro! unit RM-200 (cable length 5 m)
Fernbedienung RM-200 (Kabellange 5 m)
Télécommande RM-200 (longueur de cordon 5 m)
Apres avoir consulté le mode d'emploi de
lamplificateur ou du récepteur, raccorder
les prises d’entrée (28) de cette platine a
ceiles de sortie enregistrement de
’'amplificateur et les prises de sortie (29) de
la platine a celle d’entrée reproduction de
lamplificateur, ceci a l'aide de cordons
blindés a fiches RCA. Attention a ne pas
intervertir les canaux droit et gauche! Pendant
les branchements, la platine magnétocassette
aussi bien que l’amplificateur doivent étre
hors tension. .
12

Remote Control
The optional remote control unit RM-200
permits operation of the deck’s tape transport
functions (excluding the rec mute function)
from any convenient jocation.
Headphones
Standard stereo headphones may be
connected to the jack on the front pane! of
the deck. Low-impedance headphones of 8 to
16 ohms are recommended.
13
Fernbedienung
Die als ZubehGr erhaltliche
Fernbedienungseinheit RM-200 erlaubt die
Steuerung aller Bandtransportfunktionen
(jedoch nicht der Rec-Mute-Funktion) von
einem beliebigen Ort aus.
KopfhG6rer
An die Buchse auf der Vorderseite des
Cassettendecks kann ein normaler Stereo-
Kopfhorer mit 6,5-mm-Klinkenstecker
angeschlossen werden. Kopfhdérer mit
niedriger Impedanz (8 oder 16 Ohm) sind zu
empfehien.
Télécommande
Le bloc de télecommande RM-200 prévu en
‘ option permet de commander les fonctions de
transport de bande a l'exception de
lassourdissement a |’enregistrement depuis
n’importe quel endroit commode.
Casque d’écoute
Un casque d’écoute standard peut étre
branché sur {a fiche implantée en facade.
L’emploi d’un casque d’écoute 4 faible
impédance (8 4 16 ohms) est recommandé.

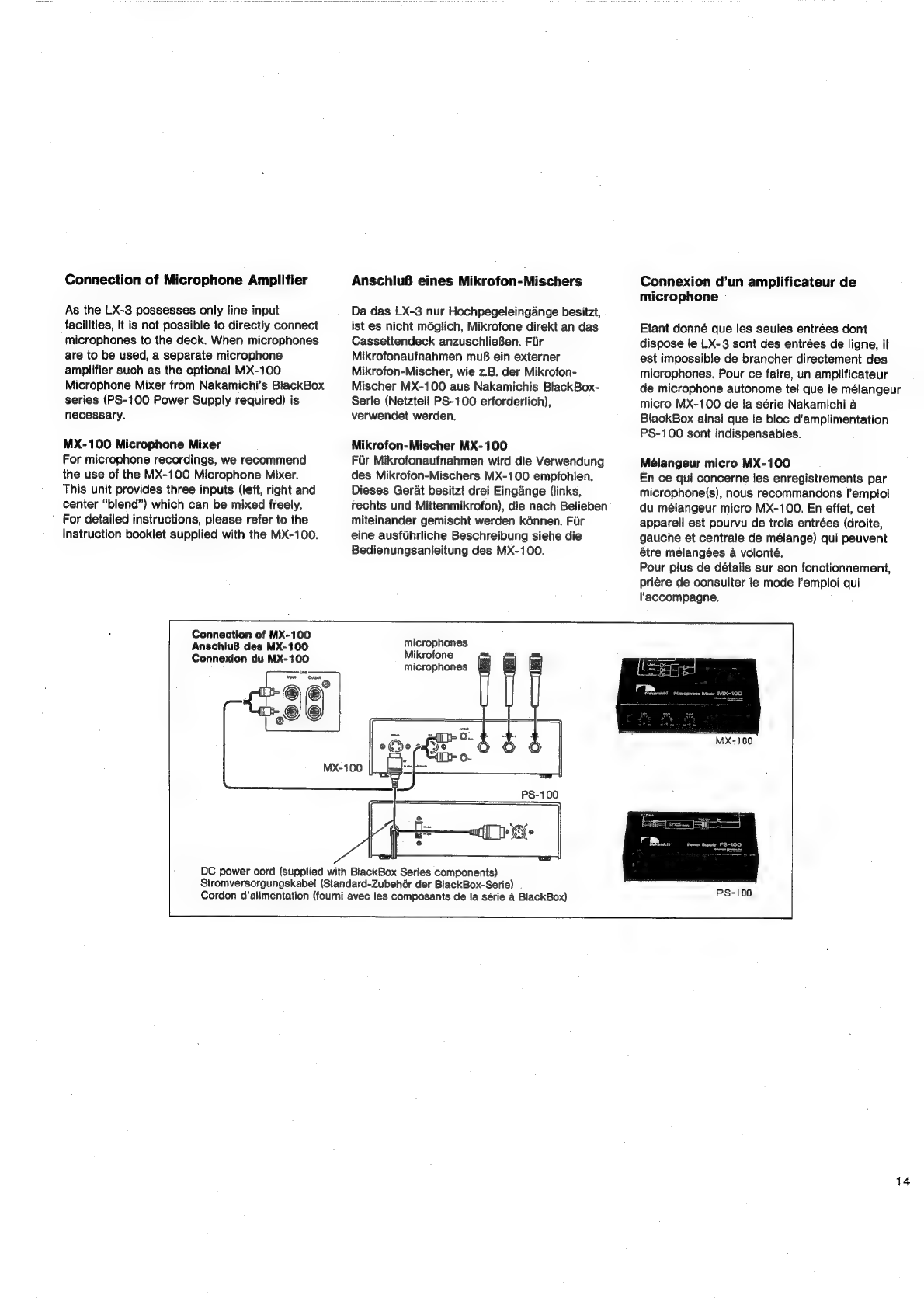

Connection of Microphone Amplifier
As the LX-3 possesses only fine input
facilities, it is not possible to directly connect
microphones to the deck. When microphones
are to be used, a separate microphone
amplifier such as the optional MX-100
Microphone Mixer from Nakamichi’s BlackBox
series (PS-100 Power Supply required) is
necessary.
MX-100 Microphone Mixer
For microphone recordings, we recommend
the use of the MX-100 Microphone Mixer.
This unit provides three inputs (left, right and
center “blend”) which can be mixed freely.
’ For detailed instructions, please refer to the
instruction booklet supplied with the MX-100.
Connection of MX-100
AnschluB des MX-100
Connexion du MX-100
AnschluB eines Mikrofon-Mischers
Da das LX-3 nur Hochpegeleingange besitzt,
ist es nicht mdglich, Mikrofone direkt an das
Cassettendeck anzuschlieBen. Fir
Mikrofonaufnahmen muB ein externer
Mikrofon-Mischer, wie z.B. der Mikrofon-
Mischer MX-100 aus Nakamichis BlackBox-
Serie (Netzteil PS-100 erforderlich),
verwendet werden.
Mikrofon-Mischer MX-100
Fir Mikrofonaufnahmen wird die Verwendung
des Mikrofon-Mischers MX-100 empfohlen.
Dieses Gerat besitzt drei Eingange (links,
rechts und Mittenmikrofon), die nach Belieben
miteinander gemischt werden kénnen. Fir
eine ausfiihrliche Beschreibung siehe die
Bedienungsanleitung des MX-100.
microphones
Mikrofone
microphones
DC power cord (supplied with BlackBox Series components)
Stromversorgungskabel (Standard-Zubehér der BlackBox-Serie)
Cordon d’alimentation (fourni avec les composants de la série a BlackBox)
Connexion d’un amplificateur de
microphone
Etant donné que les seules entrées dont
dispose le LX-3 sont des entrées de ligne, il
est impossible de brancher directement des
microphones. Pour ce faire, un amplificateur
de microphone autonome tel que le mélangeur
micro MX-100 de la série Nakamichi a
BlackBox ainsi que le bloc d’amplimentation
PS-100 sont indispensables.
Mélangeur micro MX-100
En ce qui concerne les enregistrements par
microphone(s), nous recommandons |’emploi
du mélangeur micro MX-100. En effet, cet
appareil est pourvu de trois entrées (droite,
gauche et centrale de mélange) qui peuvent
6tre mélangées a volonté.
Pour plus de détails sur son fonctionnement,
priére de consulter le mode l'emploi qui
l'accompagne.
14

Special Features
Besonderheiten
Particularités speciales —
1. Master Fader Control
This feature permits smooth and easy fades
during recording simply by pressing a button.
Fade-in is performed by depressing the
“Up >” side of the master fader control (24),
and fade-out is performed by depressing the
“Down <1” side.
You can choose between two fading speeds:
Depressing the button strongly (two clicking
sounds of the switch) and keeping it
depressed causes the fading process to be
performed in about 2 seconds. Depressing the
button lightly (one clicking sound of the
switch) or releasing the button after one push
causes the fading process to be performed in
about 6 seconds.
The respective fading mode is indicated by
the relative brightness of the indicators (23).
In ordinary music recording, slow-speed
fading may be more desirable, while high-
speed fading can be used effectively for
example to eliminate noise when the cartridge
is lowered onto a record, etc.
Master fader [err
Note:
— The operation of the master fader control
can be changed from “Up” to “Down” or
from “Down” to “Up”, but it can not be
stopped midway.
— The master fader control is operative only
in the record and record-standby modes.
In other modes, the setting is automatically
“Up”.
15
1. Master-Fader-Regler
Diese Vorrichtung erlaubt es, Einblendungen
oder Ausblendungen wahrend der Aufnahme
durch einen einfachen Knopfdruck
vorzunehmen. Fir eine Einblendung driicken
Sie die Seite "Up > ” des Master-Fader-
Reglers (24). Fir eine Ausblendung driicken
Sie die Seite "Down <j” dieses Reglers.
Dabei kénnen Sie zwischen zwei
Geschwindigkeiten fiir die Ein- oder
Ausblendung wahien: Wenn der Regler kraftig
niedergedriickt und in dieser Stellung
gehalten wird (beim Niederdriicken sind zwei
Klickt6ne des Schalters zu héren), bendtigt
der Ein- oder AusbiendprozeB etwa 2
Sekunden.
Wenn der Regler nur leicht gedriickt wird (ein
Klickton des Schalters) oder nach dem
Driicken sofort losgelassen wird, bendtigt der
Ein- oder Ausblendproze8 etwa 6 Sekunden.
Der jeweilige Funktionszustand wird durch die
relative Helligkeit der Master-Fader-Anzeiger
(23) angegeben.
Bei normalen Musikaufnahmen wird sich eher
die langsame Geschwindigkeit empfehlen,
wahrend die schnelle Geschwindigkeit zum
Ausbienden von Stérgerauschen beim
Absenken des Tonarms auf eine Platte usw.
geeignet ist.
1. Commandes de fondu enchainé
Cette fonction permet de réaliser aisément
des fondus acoustiques enchainés pendant
l'enregistrement, simplement par appui sur
une touche, Le fondu croissant est commandé
par la touche “Up >” du groupe de deux
touches (24) alors que le fondu décroissant
l'est par la touche “Down <]” du méme
groupe.
On dispose également de deux vitesses de
fondu. En appuyant fortement sur la touche
(deux déclics sonores) et en maintenant la
pression, le processus de fondu se fait en
environ 2 secondes. Par contre, si l’on
n’appuie que légérement sur la touche (un
déclic sonore) ou qu'on la relache
immédiatement aprés l’avoir actionnée, le
fondu met 6 secondes 4 se réaliser.
La vitesse de fondu est visualisée par la
luminosité relative des témoins (23) surplombant
la touche actionnée.
Pour les enregistrements musicaux
classiques, le fondu lent est le meilleur. Le
fondu accéléré se révéle utile pour par
exemple éliminer les bruits transmis par la
cellule phonolectrice lorsqu’elle suit le sillon
d’amorce d’un disque.
Pushing lightly or releasing the button after one push: fading
speed appr. 6 seconds.
1 Klickton
| one click
Un déclic
Schalter wird nur leicht gedriickt oder sofort wieder losgelassen:
Ein- oder Ausblendgeschwindigkeit ca. 6 Sekunden.
Appui léger ou relachement immédiat de la touche: vitesse de
fondu d’environ 6 secondes.
two clicks
Pushing strongly and keeping the button depressed: fading
speed appr. 2 seconds.
2 Klickténe
Schalter wird kraftig gedriickt und festgehalten: Ein- oder
Ausblendgeschwindigkeit ca. 2 Sekunden.
Deux déclics
Appui continu puissant: vitesse de fondu d’environ 2 secondes.
Zur Beachtung:
— Von Einblendung kann direkt auf
Ausblendung umgeschaltet werden und
umgekehrt, aber der Ein- oder
AusblendprozeB kann nicht auf halbem
Weg angehalten werden.
— Der Master-Fader-Regler arbeitet nur in
den Funktionen ”Aufnahme” und
”Aufnahme/Standby”. In anderen
Funktionen ist er automatisch
aufgeblendet.
Remarques:
— Il est possible de passer alternativement
du fondu croissant au fondu décroissant
mais le processur en cours de
déroulement ne peut étre interrompu.
— Les commandes de fondu ne sont
opérationnelles qu’en mode
d’enregistrement et en mode d’atiente a
l'enregistrement. Pour les autres modes, la
mise au point est fixée sur le fondu
croissant.

2. Auto Play Feature
This feature is operated by means of the
rewind button (5) or fast-forward button (9)
and the record button (10). “Auto Play” means
that the tape is stopped from rewind or fast-
forward at the counter indication “OO00” and
the deck automatically starts playback from
this point.
-Operation-
(1) Press the counter reset button (27) at the
beginning of a recording or playback to
return the counter indication to “OOOO”.
(2) After recording or playback is completed,
press the rewind button (5), lighting up the
indicator above the button, and then—while
keeping the rewind button depressed—
press the record button (10). The tape will
now be rewound to the “0000” indication
and playback will automatically start from
there. The auto play feature can also be
activated while the deck is already in the
rewind mode: just press the rewind button
once again and then press the record
button.
The above description is an example for
the rewind mode, but the auto play feature
can be operated in the same way in the
fast-forward mode also.
Note: ;
— Depressing the record button to activate
the auto play feature does not light the
record button indicator.
— When auto play is used, the deck starts
playback at “0000”, also when the tape
start memory switch (14) is set to “On”.
2. Auto-Play-Funktion
Diese Funktion wird durch die Taste fir
schnellen Riicklauf (5) oder schnellen Vorlauf
(9) und die Aufnahmetaste (10) aktiviert.
"Auto Piay” bedeutet, daB das Band im
schnellen Vor- oder Riicklauf bei der
Zahlwerkanzeige ”"0000” gestoppt wird und
von da an automatisch die Wiedergabe
beginnt.
~ Bedienung—
(1) Dricken Sie am Beginn der Aufnahme
oder Wiedergabe die Zahiwerk-
Riuckstellung (27), um die Anzeige auf
”0000” zu bringen.
(2) Wenn die Aufnahme oder Wiedergabe
beendet ist, driicken Sie die Taste fiir
schnellen Riicklauf (5), wodurch der
Anzeiger ber der Taste aufleuchtet, und
halten Sie die Taste niedergedriickt,
wahrend Sie zusatzlich noch die
Aufnahmetaste (10) driicken. Das Band
wird nun bis zur "0000"-Anzeige
zuriickgespult und von dort beginnt
automatisch die Wiedergabe.
Die Auto-Play-Funktion kann auch aktiviert
werden, wenn das Band bereits im
Riickspulen begriffen ist. Driicken Sie
lediglich nochmals die Taste fiir schnellen
Ricklauf und gleichzeitig die
Aufnahmetaste.
Die obige Beschreibung ist ein Beispiel fiir
den schnellien Riicklauf, aber die Auto-
Play-Funktion kann in gleicher Weise auch
beim schnellen Vorlauf eingesetzt werden.
[Rew/F Fwd }———— Auto Play,
= Stop O ss
ud Rec 0 =
Zur Beachtung:
~ Wenn die Aufnahmetaste zur Aktivierung
der Auto-Play-Funktion gedriickt wird,
leuchtet der Anzeiger iiber der Taste nicht
auf.
— Wenn die Auto-Play-Funktion benutzt wird,
beginnt das Gerat bei "0000" mit der
Wiedergabe, auch wenn der Memory-
Schalter (14) auf ”On” gestellt ist.
2. Fonction de reproduction
automatique
Cette fonction est commandée par l'une des
touches de rebobinage (5) ou d’avance
accélére (9) simultanément a celle
d’enregistrement (10). Le terme “reproduction
automatique” signifie que le défilement de la
bande en rebobinage ou d’avance accélérée
-casse lorsque l’indication numérique du
compteur de bande arrive 4 “O000”, point a
partir duquel le processus de reproduction est
automatiquement lancé.
—Emploi— ;
(1) Appuyer sur le poussoir de remise a zéro
(27) du compteur de bande au début de
l'enregistrement ou de la reproduction afin
de ramener l’indication numérique a
“0000”,
(2) A la fin de l'enregistrement ou de la
reproduction, appuyer sur la touche de
rebobinage (5) (le temoin qui la
surplombe s’allume) puis appuyer sur ta
touche d’enregistrement (10) sans
relacher celle de reproduction. La bande
est alors rebobinée jusqu’a “0000” et Ia
reproduction commence automatiquement
une fois ce point atteint. Cette fonction
peut également étre déclenchée lorsque le
mode de rebobinage est déja en service. I!
suffit dans ce cas d’appuyer de nouveau
sur la touche de rebobinage et d’actionner
celle d’enregistrement.
U’explication ci-dessus concerne le mode
de rebobinage; toutefois, la fonction de
reproduction automatique agit de la méme
maniére en mode d’avance accélérée.
Remarques
— Lorsque I’on appuie sur la touche
d’enregistrement pour déclencher le
processus de reproduction automatique, le
témoin de cette touche ne s’allume pas.
— En reproduction automatique, la _
reproduction commence a “0000”, ceci
méme si le sélecteur de déclenchement de
méme si la contacteur de déclenchement
de mémoire (14) se trouve sur la position
16

3. Rec Mute
By pressing the rec mute button (26) during
recording, the input signal is cut off for as
long as the button is being kept depressed.
This can be used to insert silent spaces on a
tape or suppress unwanted portions of a
recording source. The rec mute indicator (22)
lights up while the signal is cut off. The line
output and the headphone jack are not muted,
so that it is possible to continuously monitor
the input signal.
The rec mute indicator (22) is set to display
the condition when the recording signal
current is cut off. Therefore the indicator
lights up not only during rec mute operation,
but also in the record-standby mode.
When entering the record mode from the stop
mode, the rec mute indicator lights up for an
instant, because the muting is activated until
the heads touch the tape.
4. MPX Filter
In the transmission of FM stereo broadcasts,
a 19 kHz multiplex carrier signal is used.
When recording from FM stereo broadcasts
while using the Dolby noise reduction system,
possible residues of this 19 kHz signal can
cause maifunction of the noise reduction
circuitry. To prevent this, the MPX filter cuts
off any remaining carrier signal. Therefore,
when recording from FM stereo broadcasts,
set the MPxX filter switch (18) to “On”. The
switch should be “Off” when recording
anything else than FM stereo broadcasts.
17
3. Rec-Mute-Funktion
Wird wahrend der Aufnahme die Rec-Mute-
Taste (26) gedriickt, so wird wahrend des
Niederdriickens das Eingangssignal
abgeschaltet und nicht auf das Band
aufgenommen. Dies kann dazu benutzt
werden, um unbespielte Pausen zwischen
Musikstiicken herzustellen oder
unerwiinschte Passagen einer
Programmaquelle auszublenden. Wahrend das
Signa! abgeschaltet ist, leuchtet der Rec-
Mute-Anzeiger (22) auf. Der Line-Ausgang
und der Kopfhérer-Ausgang werden nicht
abgeschaltet, so daB es mdglich ist, das
Signal auch wahrend des Rec-Mute-Vorgangs
weiter abzuhGéren.
Der Rec-Mute-Anzeiger (22) signalisiert das
Abschalten des Aufnahmesignals. Daher
leuchtet er nicht nur bei der Rec-Mute-
Funktion sondern auch im
Aufnahme/Standby-Zustand auf.
Wenn von Stopp aus in den Aufnahmezustand
tbergegangen wird, leuchtet der Rec-Mute-
Anzeiger ebenfalls kurz auf, da die
Stummschaltung aktiviert wird, bis die
Tonképfe das Band berithren.
4. MPX-Filter
Zur Ubertragung von UKW-Stereosendungen
wird ein Tragersignal von 19 kHz verwendet.
Eventuell vorhandene Reste dieses
Tragersignals kénnen bei Aufnahme von
UKW-Stereosendungen unter Verwendung
des Doiby-Systems das korrekte
Funktionieren des
Rauschunterdriickungssystems
beeintrachtigen. Daher solite bei Aufnahmen
von UKW-Stereosendungen der MPX-Filter-
Schalter (18) auf ”"On” gestellt werden,
wodurch jegliche stérenden Einfltisse
unterdriickt werden. Wenn von anderen
Programmauellen aufgenommen wird, sollte
der Schalter auf Off’ stehen.
3. Assourdissement a
Penregistrement
Si l'on appuie sur la touche
d'assourdissement a l’enregistrement (26)
pendant un enregistrement, \’entrée de signal
est coupée aussi longtemps que (’on maintient
la pression. Cette fonction peut étre exploitée
afin de ménager des plages vierges entre les —
enregistrements ou pour éliminer certaines
parties inutiles émises par la source
enregistrée, Pendant que l’entrée de signal
est coupée, le temoin d'assourdissement a
lenregistrement (22) reste allumé. La sortie
de ligne ainsi que celle de la prise pour
casque d’écoute ne sont pas coupées, ce qui
permet de surveiller le signal d’entrée sans
interruption. Le temoin d’assourdissement a
"enregistrement (22) 4 été mis au point de
maniére a visualiser l'état du processus en
cours lorsque le signal 4 enregistrer est
coupé. Par conséquent, il ne s’allume pas que
lorsque l’on appuie sur la touche
d’assourdissement a l’enregistrement mains
également pendant le mode d’attente a
’enregistrement.
Lorsque l’on passe de |’arrét au mode
d’enregistrement, le temoin d’assourdissement
a l’enregistrement s’allume un court instant.
_ En effet, le processus d’assourdissement est
mis en service au moment ot les tétes entrent
en contact avec la bande.
4. Filtre MPX
Un signal porteur multiplex de 19 kHz est
employé dans les émissions radiodiffusées en
FM. Lors de l’enregistrement d’une émission
FM avec circuit de réduction de bruit Dolby, il
se peut que certains résidus de ce signal
porteur de 19 kHz génent le fonctionnement
du circuit Dolby. Pour palier a ce risque, le
filtre MPX coupe tout reste de signal porteur.
Par conséquent, il convient d’amener le
contacteur de filtre MPX (18) sur la position
“On” (marche) lors d’un enregistrement
d’émission FM. Pour tout enregistrement autre
que celui d’une émission FM, ce contacteur
doit rester sur la position “Off” (arrét).
