Nicols BP DOT User manual

BP DOT
Manuel d’utilisation
Nous vous recommandons de lire attentivement le manuel avant toute utilisation.

1. Conseils de sécurité
Nous vous rappelons l’importance de la lecture de la notice d’utilisation et du respect des conseils de sécurité et d’utilisation afin
d’éviter tout danger ou d’endommager l’appareil suite à une mauvaise manipulation.
Conservez le présent manuel avec l'équipement pour référence ultérieure.
En cas de vente de l'équipement à un autre utilisateur, il est important que le présent manuel soit joint à l'équipement afin que le
nouvel utilisateur dispose des informations nécessaires à son utilisation et puisse prendre connaissance des mises en gardes
relatives à la sécurité.
Lors du déballage de l’appareil, assurez-vous que toutes les pièces sont présentes et que l’appareil n’a pas été endommagé
pendant le transport.
L’appareil doit être utilisé par des personnes qualifiées.
Utilisez des élingues de sécurité pour l’installation de l’appareil.
L’appareil doit être utilisé dans une pièce bien ventilée et à au moins 50 cm des murs.
Vérifiez que les ouïes de ventilation de l’appareil sont bien dégagées afin que l’appareil ne surchauffe pas.
Avant utilisation, assurez-vous que l’alimentation est compatible à la tension locale.
Il est important que l’appareil soit relier à la prise de terre afin d’éviter tout choc électrique
La température ambiante maximale pour une utilisation sans danger est de 40°C. Ne jamais utiliser l’appareil si la température
est supérieure à 40°C.
Ne pas relier l’appareil à un dimmer.
Lors de la première utilisation, l’appareil peut émettre des fumées ou odeurs désagréables. Elles disparaîtront au bout de
quelques minutes.
Par sécurité, assurez-vous qu’aucun produit inflammable ne se trouve à côté de l’appareil lors de l’utilisation.
Ne pas toucher les fils pendant que l’appareil fonctionne afin d’éviter tout choc électrique. Remplacer les immédiatement s’ils
sont endommagés.
La surface de l’appareil peut attendre 60°. Ne pas touchez le boitier à mains nues pendant le fonctionnement de l’appareil.
Ne pas faire fonctionner l’appareil pendant une très longue période pour ne pas réduire la durée de vie de l’appareil.
Ne pas insérer des objets métalliques ou du liquide dans l’appareil. Si cela devait se produire, contactez votre revendeur.
Ne pas utiliser l’appareil dans un endroit sale ou poussiéreux. Nettoyez l’appareil régulièrement.
Ne pas laisser l’appareil à portée des enfants. Ne pas les laisser utiliser l’appareil.
Ne pas laisser les câbles d’alimentation s’enrouler avec d’autres câbles.
Débranchez l’appareil si vous devez remplacer le fusible/LED. Toujours remplacer les pièces avec celles de même type.
Si vous rencontrez des problèmes à l’utilisation, éteignez immédiatement l’appareil.
Ne pas allumer et éteindre l’appareil sans arrêt.
Le boîtier, les lentilles et le filtre UV doivent être remplacés s’ils sont endommagés.
L’appareil ne contient pas de pièces détachées.
Ne jamais essayer de réparer l’appareil par vous-même. Des réparations faites par du personnel non qualifié pourrait
endommager l’appareil. Contacter votre revendeur.
Débranchez l’appareil du secteur si vous ne l’utiliser pas pendant une longue période.
Il est IMPERATIF de ne jamais regarder directement la source lumineuse sous risque de graves séquelles oculaires.
ATTENTION aux émissions des LEDS qui pourraient blesser ou irriter l’œil.

PRODUIT
Introduction
Ce produit est développé pour une utilisation en intérieur. Adapté pour utilisation en douche, effet de lumière,
scène ou applications de boite de nuit. Ce produit peut aussi être installé pour la signalisation et la publicité en
utilisant les fonctions dynamiques intégrées pour tout contrôleur DMX512. Ce produit peut être utilisé seul ou une
série de plusieurs unités pour les plus grandes applications.
Installation
-Suspension
Ce produit peut être monté en suspension grâce à l’oméga de fixation pouvant être monté sur une structure ou un
pont de manière sécurisée, une élingue supplémentaire reste obligatoire.
-Montage vertical
Le produit peut être fixé au sol vers le haut ou en assise en utilisant la fixation.
-NOTE :
Le produit peut-être monté dans tous les angles pour toutes les positions.
CARACTERISTIQUES TECHNIQUES
Modes de Canaux DMX : 17/15A/15B/12
Modes de pilotage : Maître-esclave, DMX, Manuel, musical
LED : 1 x 60W
Couleur : RGBW
Affichage LCD bleu
Stroboscope : 1-25 Hz
Dimmer : 0-100%
Angle d’ouverture : 4,2°C
Alimentation : AC100-240V, 50*60Hz
Consommation : 100W MAX

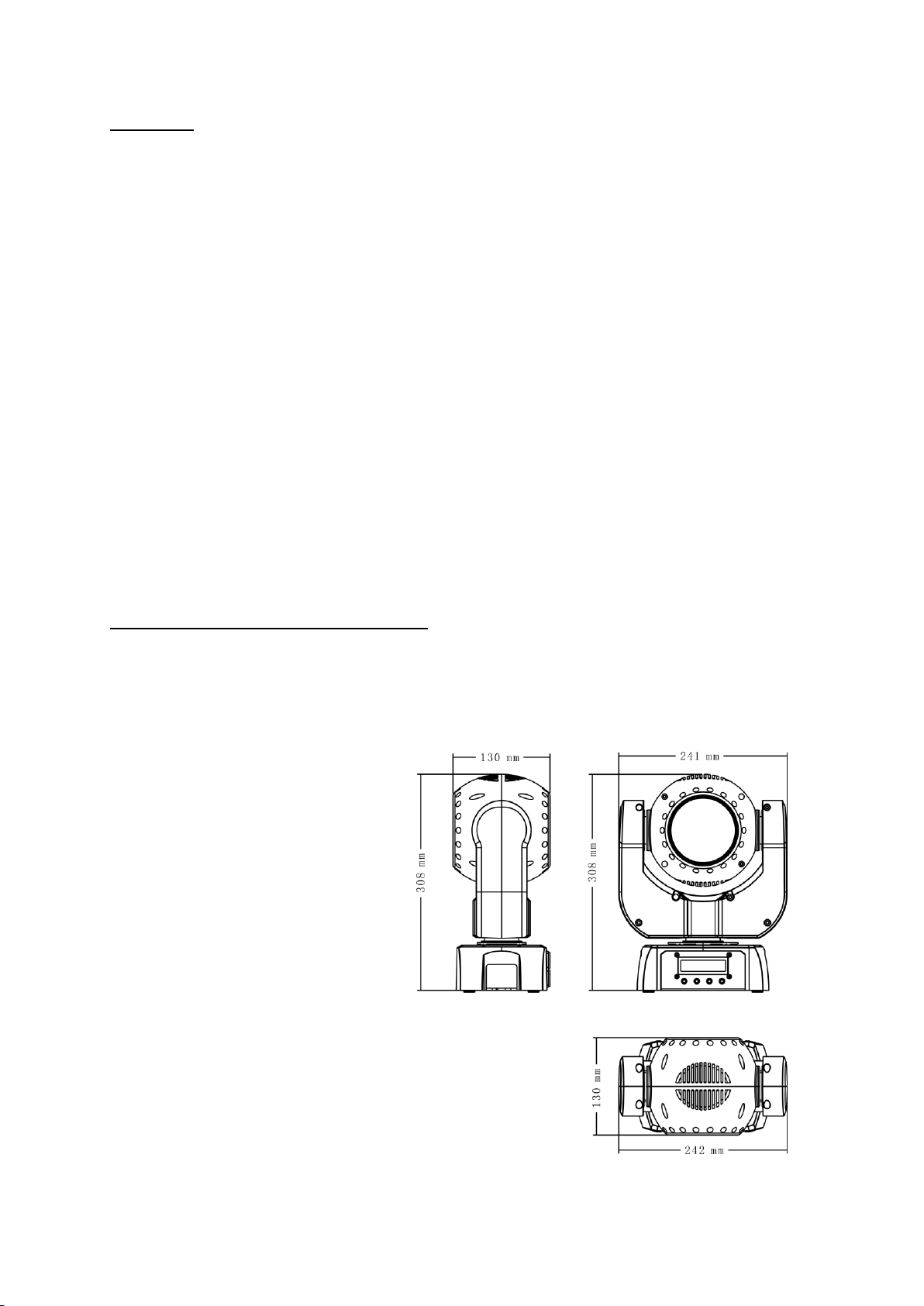

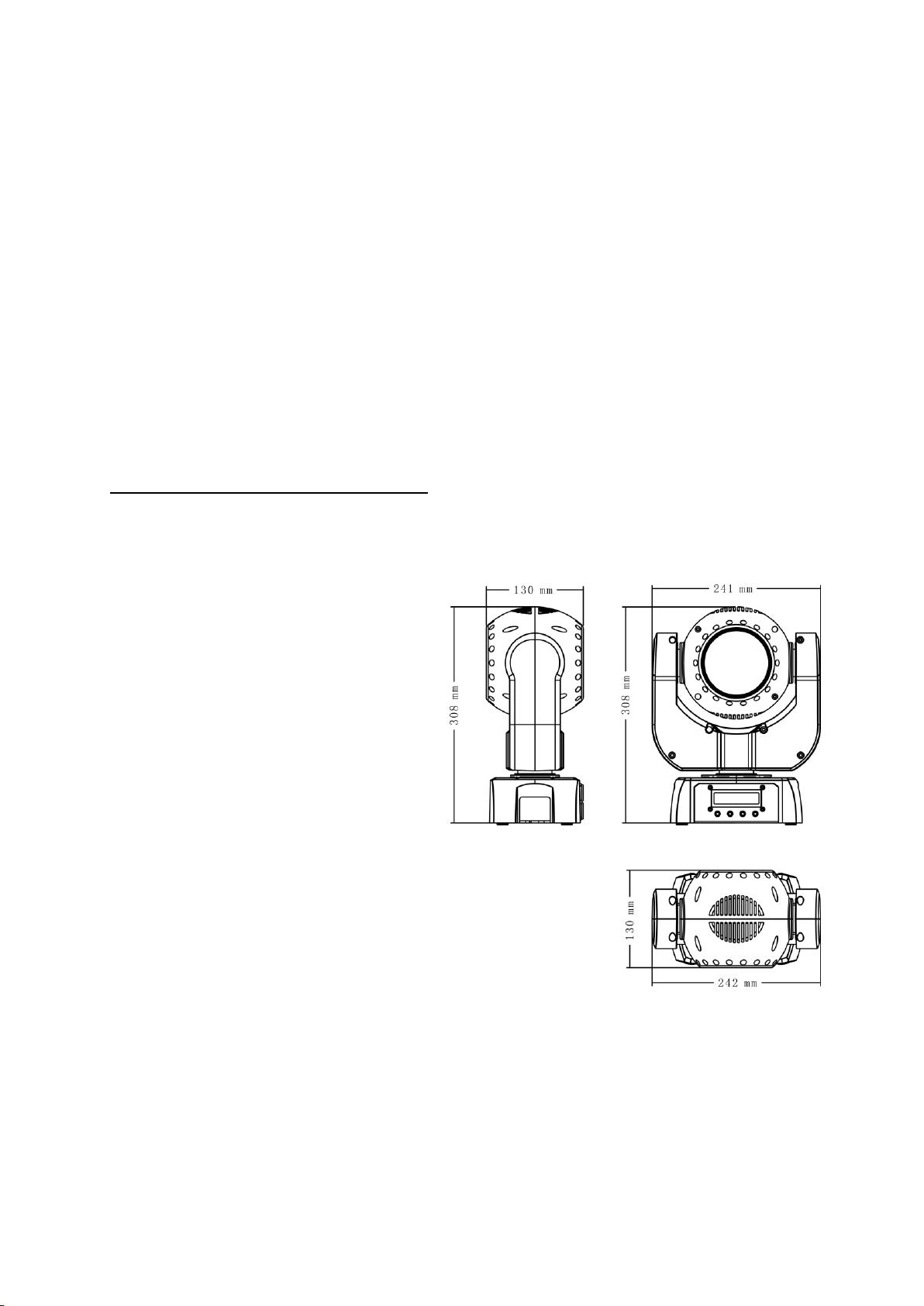

Dimension ; L242xW139xH308mm
Poids : 4,1kg

BOUTONS :
MENU/ESC
UP：
DOWN：
ENTER：
Descendre dans le menu proposé, ou sortir du menu courant (Permet
de ressortir sans valider la valeur du paramètre courant).
Navigue vers le menu suivant ou incrémente la valeur du paramètre.
Navigue vers le menu précédent ou décrémente la valeur du
paramètre.
Valide la selection ou le parametre (Permet de descendre dans le
menu courant ou de sauvegader la valeur du parameter avant de
ressortir du menu)

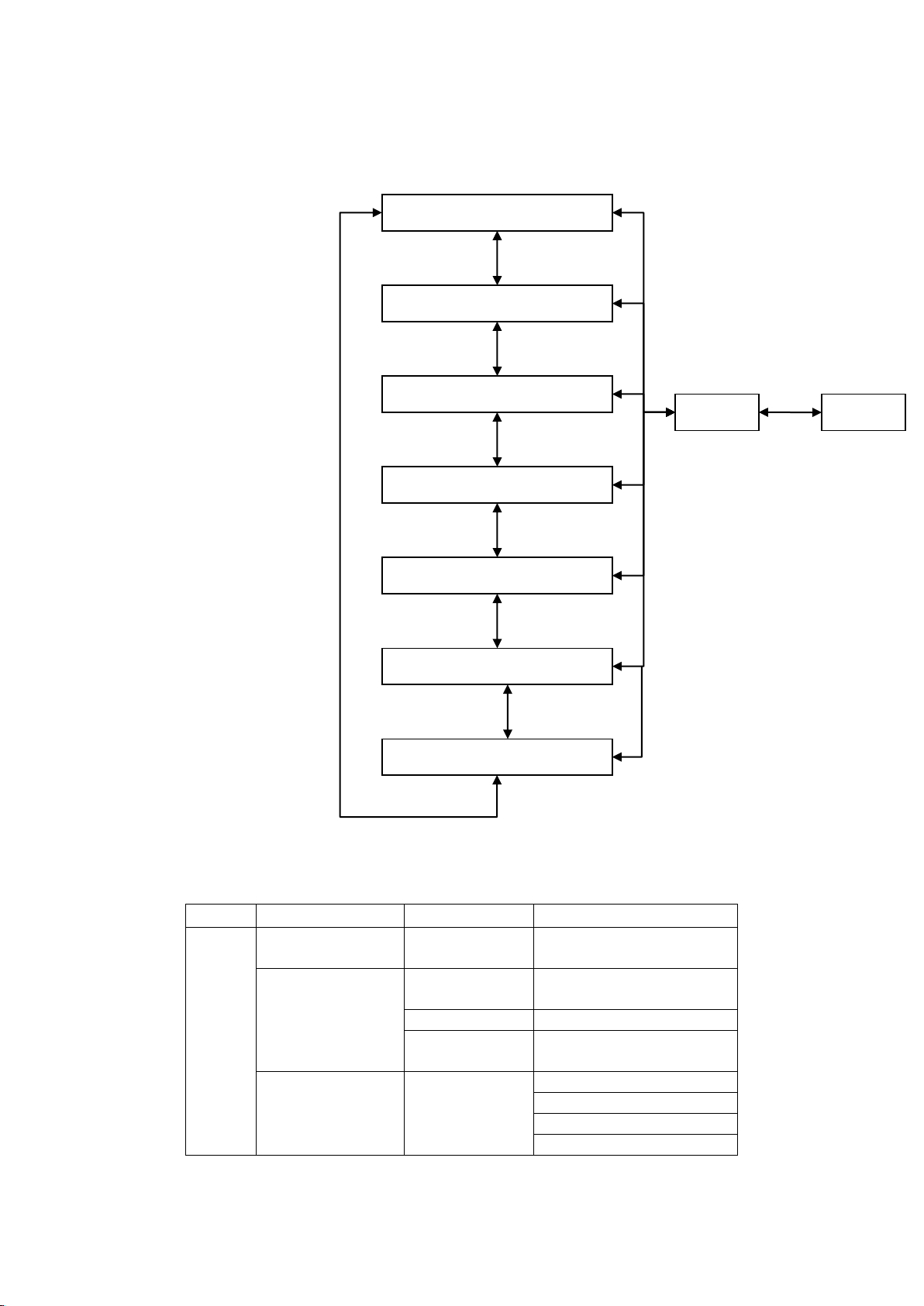

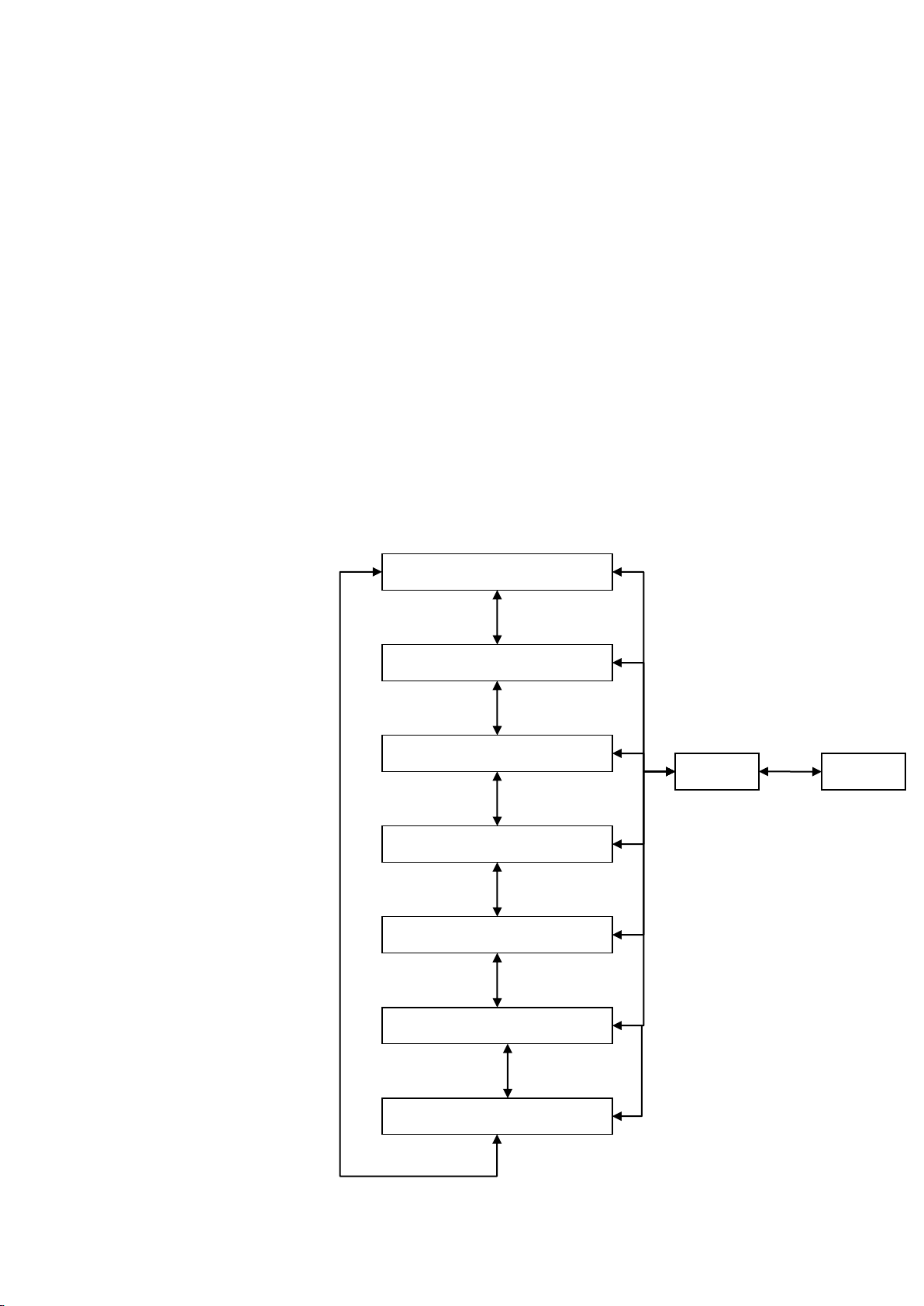

Utilisation du MENU:
AXXX
AXXX
1. Menu DMX
2. Dimmer Manuel
3. Menu Demo
4. Menu Macros
5. Menu Test
6. Menu paramètres
7. Menu Info
DMX Menu
Manual Dimmer
Demo
Macro Menu
Test Menu
Set Menu
Info Menu

1. Menu DMX
Menu
Item
Options
Notes
DMX
Menu
1-1 DMX
Address
1-1-xxx
A001
Addresse DMX
1-2 No DMX
Signal
1-2-1 Close
Shutter
1-2-2 Hold
1-2-4 Music
Control
1-3 DMX
Channels
STAG Mode
Mode 17 Canaux
Mode 15 Canaux A
Mode 15 Canaux B
Mode 12 Canaux
2. Manual Dimmer
Menu
Item
Options
Notes
Manua
l Mode
2-1 Intensité
000-255
Variateur
général
2-2 Light Red
000~255
Variateur
ROUGE
2-3 Light Green
000~255
Variateur
VERT
2-4 Light Blue
000~255
Variateur
BLEU
2-5 Light White
000~255
Variateur
BLANC
2-6 Scan Pan
000~255
2-7 Scan Tilt
000~255
2-8 Scan Pan Fine
000~255
2-9 Scan Tilt Fine
000~255
2-10 Light Strobe
000~255
2-11 Color wheel
000~255
2-12 Light Calibrate
Cal Red
-99~+0
Cal Green
-99~+0
Cal Blue
-99~+0
Cal Pan
-128~+127
Cal Tilt
-128~+127
3. Demo menu
Menu
Menu
Options
Demo menu
3-01 Red
000-255
3-02 Green
000-255
3-03 Blue
000-255
3-04 Yellow
000-255
3-05 Cyan
000-255
3-06 Purple
000-255
3-07 Pure White
000-255
3-08 All White Mixed
white
000-255
3-09 Chang Color
Automatic 1
000-255

3-10 Twinkling
Automatic 2
000-255
3-11 Fade
Automatic 3
000-255
4. Macro menu
Menu
Menu
Options
Macro
menu
4-01 Step Quantity:62
Program number
4-02 Program Step
01
« Change Color »
selectionne le programme
auto de variation de couleurs
« Twinkling » selectionne le
programme auto de
clignotement (Strobe)
« Fade » selectionne le
programme de variations par
fondu
.......
.......
4-63 Program Step 62
Change Color
Twinkling
Fade
5. Test menu
Menu
Menu
Options
Test menu
5-1 Test All
Test LED and Electric
machinery
Test: OFF
Test: ON
5-2 Test LED
Test: OFF
Test: ON
5-3 Test P&T
Test Electric machinery
Test: OFF
Test: ON
6. Set menu
Menu
Menu
Options
Options
Set
menu
6-01 Reset
Machine
Reset: ON
Reset: OFF
6-02 Load
parameter
Load ON
Load OFF
6-03 Auto / Sound
Set the
automatic/sound
mode
Auto Mode
Sound mode
6-04 MIC sense
MIC sensitivity
00~99%
6-05 TC switch
Temperature
switch
6-06 Scan setting
Reverse Pan
ON/OFF
Reverse Tilt
ON/OFF
Feed Back
ON/OFF
6-07 Light
Cal Red:0~-99

Calibrate
Cal Green:0~-99
Cal Blue:0~-99
Cal Pan:-128~+127
Cal Tilt:-128~+127
6-08 Dimmer
curve
Square Law
Inv square law
S-Curve
6-09 Dimmer
speed
Dimmer: Smooth
Dimmer: Fast
6-10 Dmx Reset
Enabled
Disabled
7. Info menu
Menu
Menu
Options
Info menu
7-1 Time: tt/mm/ss
7-2 Date: mm/dd/yy
7-3 Version VX.X
7-4 Name
7-5 Tapy
7-6 Fixt HRs
Modes de canaux DMX
BP DOT contient 4 modes de canaux DMX, la mode par défaut est le Mode 17 canaux
Mode 17 Canaux（par défaut）
Canaux
Valeur
Fonction
1
000-255
Pan
2
000-255
Pan (réglage fin)
3
000-255
Tilt
4
000-255
Tilt (réglage fin)
5
000-255
Vitesse des mouvements
Pan/Tilt
6
Rotation continue sur le PAN
0-127
Sans effets
128-189
Rotation PAN Clockwise de
RAPIDE à LENT
190-193
Stop
194-255
Rotation PAN Anticlockwise de
LENT à RAPIDE
7
Rotation continue sur le TILT
0-127
Sans effets
128-189
Rotation TILT Clockwise de
RAPIDE à LENT
190-193
Pas de fonction

194-255
Rotation TILT Anticlockwise de
LENT à RAPIDE
8
000-255
Variateur ROUGE
9
000-255
Variateur VERT
10
000-255
Variateur BLEU
11
000-255
Variateur BLANC
12
STROBE
0-31
Blackout (NOIR)
32-63
LED allumée
64-95
Strobe de LENT à RAPIDE
96-127
LED allumée
128-159
Effet pulsé en séquences
160-191
LED allumée
192-223
Strobe aléatoire de LENT à
RAPIDE
224-255
LED allumée
13
000-255
Variateur général
14
000-255
Variation de couleurs (fonction
roue couleur)
15
000-255
Couleur fixe
16
000-255
Variateur gnéral couleurs fixes
17
Canal de fonctions :
0-9
Mode normal
80-87
Remise à zero de l’appareil
88-90
Variateur RAPIDE
91-93
Variateur en COURBE
94-96
Sans effets
97-99
Sans effets
100-119
Programme 1
120-139
Programme 2
140-159
Programme 3
160-179
Programme 4
180-199
Programme 5
200-219
Programme 6
220-239
Programme 7
245-250-
Rétro-éclairage ETEINT
250-255
Rétro-éclairage ALLUME
Mode 15 Canaux A
Channel
Value
Fonction
1
000-255
Pan
2
000-255
Tilt
3
000-255
Vitesse des mouvements
Pan/Tilt
4
Rotation continue sur le PAN
0-127
Sans effets

128-189
Rotation PAN Clockwise de
RAPIDE à LENT
190-193
Stop
194-255
Rotation PAN Anticlockwise de
LENT à RAPIDE
5
Rotation continue sur le TILT
0-127
Sans effets
128-189
Rotation TILT Clockwise de
RAPIDE à LENT
190-193
Sans effets
194-255
Rotation TILT Anticlockwise de
LENT à RAPIDE
6
000-255
Variateur ROUGE
7
000-255
Variateur VERT
8
000-255
Variateur BLEU
9
000-255
Variateur BLANC
10
STROBE
0-31
LED éteinte
32-63
LED allumée
64-95
Vitesse du Strobe de LENT à
RAPIDE
96-127
LED allumée
128-159
Effet pulsé en séquences
160-191
LED allumée
192-223
Strobe aléatoire de LENT à
RAPIDE
224-255
LED allumée
11
000-255
Variateur Général
12
000-255
Variation de couleurs (fonction
roue couleur)
13
000-255
Couleur fixe
14
000-255
Variateur général couleur fixe
15
Canal de fonctions :
0-9
Mode normal
80-87
Remise à zéro de l’appareil
88-90
Variateur RAPIDE
91-93
Variateur en COURBE
94-96
Sans effets
97-99
Sans effets
100-119
Programme 1
120-139
Programme 2
140-159
Programme 3
160-179
Programme 4
180-199
Programme 5
200-219
Programme 6
220-239
Programme 7
245-250-
Rétro-éclairage ETEINT
250-255
Rétro-éclairage ALLUME

Mode 15 Canaux B
Channel
Value
Function
1
000-255
Variateur général
2
000-255
Strobe
3
0-5
BlackOut (NOIR)
6-69
Strobe de LENT à RAPIDE
70-89
BURST linéaire activé
90-109
BURST
110-129
Strobe aléatoire
130-149
BURST aléatoire activé
150-169
Onde sinusoïdale
170-189
Pulsation en ouverture
190-209
Pulsation en fermeture
210-229
Strobe aléatoire
230-249
Pulsation aléatoire en
fermeture
250-255
Tout ouvert
3
000-255
Variateur ROUGE
4
000-255
Variateur VERT
5
000-255
Variateur BLEU
6
000-255
Variateur BLANC
7
000-255
Variation de couleurs (fonction
roue couleur)
8
Rotation continue sur le PAN
0-127
Sans effets
128-189
Rotation PAN Clockwise de
RAPIDE à LENT
190-193
Stop
194-255
Rotation PAN Anticlockwise de
LENT à RAPIDE
9
000-255
Pan
10
000-255
Pan (réglage fin)
11
Rotation continue sur le TILT
0-127
Sans effets
128-189
Rotation TILT Clockwisede
Rapide à LENT
190-193
Stop
194-255
Rotation TILT Anticlockwise de
LENT à RAPIDE
12
000-255
Tilt
13
000-255
Tilt (réglage fin)
14
000-255
Vitesse des mouvements
PAN/TILT
15
Canal de fonctions :
0-9
Mode normal
80-87
Remise à ZERO de l’appareil
88-90
Variateur RAPIDE

91-93
Variateur en COURBE
94-96
Sans effets
97-99
Sans effet
100-119
Programme 1
120-139
Programme 2
140-159
Programme 3
160-179
Programme 4
180-199
Programme 5
200-219
Programme 6
220-239
Programme 7
245-250-
Rétro-éclairage ETEINT
250-255
Rétro-éclairage ALLUME
12 channels mode
Channel
Value
Fonction
1
000-255
Variateur général
2
000-255
Strobe
0-5
BlackOut (NOIR)
6-69
Vitesse du Strobe de LENT à
RAPIDE
70-89
BURST linéaire activé
90-109
BURST
110-129
Strobe aléatoire
130-149
Burst aléatoire activé
150-169
Onde sinusoïdale
170-189
Pulsations en ouverture
190-209
Pulsations en fermeture
210-229
Strobe aléatoire
230-249
Pulsations aléatoires en
fermeture
250-255
Tout OUVERT
3
000-255
Variateur ROUGE
4
000-255
Variateur VERT
5
000-255
Variateur BLEU
6
000-255
Variateur BLANC
7
Rotation continue sur le PAN
0-127
Sans effet
128-189
Rotation PAN Clockwise de
RAPIDE à LENT
190-193
Stop
194-255
Rotation PAN Anticlockwise de
LENT à RAPIDE
8
000-255
Pan
9
Rotation continue sur le TILT
0-127
Sans effet
128-189
Rotation TILT Clockwise de
RAPIDE à LENT

190-193
Stop
194-255
Rotation TILT Anticlockwise de
LENT à RAPIDE
10
000-255
Tilt
11
000-255
Vitesse des mouvements
PAN/TILT
12
Canal de fonctions :
0-9
Mode normal
80-87
Remise à ZERO de l’appareil
88-90
Variateur RAPIDE
91-93
Variateur en COURBE
94-96
Sans effet
97-99
Sans effet
100-119
Programme 1
120-139
Programme 2
140-159
Programme 3
160-179
Programme 4
180-199
Programme 5
200-219
Programme 6
220-239
Programme 7
245-250-
Rétro-éclairage ETEINT
250-255
Rétro-éclairage ALLUME
Variateur manuel
Mettez l’appareil sous tension, il doit afficher “A001”
Utilisez UP/DOWN jusqu’à “manual dimmer”
Utilisez UP/DOWN jusqu’aux menus suivants :
Red Variateur ROUGE
Green Variateur VERT
Blue Variateur BLEU
Yellow Variateur JAUNE
Cyan Variateur CYAN
Purple Variateur VIOLET
Pure White Variateur BLANC pur
All White Variateur BLANC mixé
Cliquez ensuite ENTER pour descendre dans le menu choisi, et utilisez UP/DOWN pour paramétrer la valeur
avant de valider par ENTER.
Programmes AUTO internes
Mettez l’appareil sous tension, il doit afficher “A001”
Utilisez UP/DOWN jusqu’à “manual dimmer”
Cliquez ENTER, Les programmes internes se lancent
Chang Color Automatic 1
Twinkling Automatic 2
Fade Automatic 3

Change Color
Twinkling
Fade
Lancer une MACRO programmable
Mettez l’appareil sous tension, Utilisez UP/DOWN jusqu’à MACRO
Utilisez ENTER puis UP/DOWN pour naviguer parmi les menus suivants :
Step Quantity (Détermine le nombre de PAS de la Séquence MACRO)
Program Step (Programmation du PAS en fonction de son numéro)
L’utilisation du mode MACRO lance la séquence en boucle, Chaque PAS est programmable. Ce premier menu
sert à déterminer le nombre de PAS. Par exemple ci cette valeur est paramétrée sur “3”, alors la MACRO
séquence les 3 premiers PAS programme et recommence en boucle. La séquence peut être programmée avec
un nombre maximum de 62 PAS.
ST01(Menu du PAS numéro 1)
Cliquez ENTER puis UP/DOWN pour sélectionner le programme à allouer au PAS courant parmi “Change
Color”, “Twinkling”, et “Fade”, Cliquez ENTER pour valider, ou SET pour ressortir.
ST02(Menu du PAS numéro 2)
Cliquez ENTER puis UP/DOWN pour sélectionner le programme à allouer au PAS courant parmis “Change
Color”, “Twinkling”, et “Fade”, Cliquez ENTER pour valider, ou SET pour ressortir.
Exemple de MACRO à 3 PAS :
ST01 -> Change Color
ST02 -> Twinkling
ST03 -> Fade
Ainsi la macro tournera en boucle comme
Précisé par la figure ci-contre.
Recharger les données constructeur
Cliquez SET jusqu’au menu SET
Cliquez ENTER
Utilisez UP/DOWN jusqu’à “Load Parameter”
Cliquez ENTER
Utilisez UP/DOWN pour choisir “ON” (Recharger) ou “OFF” (Ne pas recharger)
Cliquez ENTER pour valider.
Mode “Stand-alone” (Independent)
En mode Stand-alone, L’appareil ne tient plus compte des contrôles externes et fonctionne seul, Le paramétrage
doit se faire comme suit :
Utilisez MENU pour aller dans menu SET (set menu)
Cliquez ENTER
Utilisez UP/DOWN pour aller jusqu’à “Master / Alone”
Cliquez ENTER
Utilisez UP/DOWN pour sélectionner ALON (alone)
Cliquez ENTER pour valider

Modes SON et AUTOMATIQUE
Utilisez MENU jusqu’à SET (set menu), puis ENTER
Utilisez UP/DOWN jusqu’à “Auto / Sound”, puis ENTER
Utilisez UP/DOWN jusqu’à “Auto Mode/ Sound Mode “, puis ENTER pour valider.
Mode DMX
En Mode DMX, l’appareil peut être dirigé par contrôleur. Quand l’appareil affiche “A001” or “Axxx” avec xxx
donnant l’adresse DMX courante, alors nous sommes en mode DMX.
Choisir le Mode de canaux DMX
En mode DMX (l’afficheur donne la valeur du premier canal)
Cliquez ENTER pour rentrer dans le Menu DMX, puis ENTER
Utilisez UP/DOWN jusqu’à “DMX Channels”
Puis ENTER pour “STAG Mode”
Puis ENTER jusqu’à 17/15A/15B/12
Utilisez UP/DOWN pour la sélection puis ENTER pour valider.
Paramétrer l’adresse DMX
En mode DMX, un appareil nécessitant un ou plusieurs canaux de contrôle commence à lire la valeur donnée par
le canal indiqué par l’adresse de départ. Par exemple une machine qui utilise 3 canaux DMX en commençant par
le canal 7 utilisera les canaux DMX 7, 8 et 9 si on lui programme l’adresse de départ 7.
Si l’on programme la même adresse pour plusieurs appareils, ils recevront les mêmes données.
Paramétrer le canal DMX (de départ) :
En mode DMX avec l’afficheur montrant l’adresse actuelle,
Cliquez ENTER pour voir le menu « DMX », puis cliquez ENTER pour entrer
Utilisez UP/DOWN jusqu’à ADDR, puis ENTER
Utilisez UP/DOWN pour choisir la valeur de l’adresse, puis ENTER pour valider.
ENTRETIEN et NETTOYAGE DE L’ APPAREIL
Le nettoyage du système d’optique externe de l’appareil doit être fait régulièrement (au moins tous les 20 jours)
pour que le rendu lumineux soit optimum. La fréquence du nettoyage de l'appareil dépend essentiellement de
l'environnement dans lequel l'appareil est installé : pièces humides, enfumées ou sales, en extérieur. De telles
conditions peuvent être à l'origine de l'accumulation de graisses et de poussière sur l’appareil.
Nettoyez l'appareil avec un chiffon doux et utilisez un liquide de nettoyage pour vitres.
Il est toujours recommandé d'essuyer correctement toutes les pièces de l'appareil.

BP DOT
USER MANUAL
Please read the instructions carefully which includes important information about the
installation, operation and maintenance.

Thank you very much for choosing our product. For safety purpose, please read this manual carefully before your
operation. This manual included installation and using information. Please install and operate it according to this
manual.
SAFETY WARNINGS
WARNING : Please keep this User Guide for future consultation. If you sell the unit to
another user, be sure that they also receive this instruction booklet.
Caution：
All fixtures are intact from the manufacturer, please operate follow up the user manual, artificial fault are not
under guarantee repair.
Unpack and check carefully there is no transportation damage before using the unit.
Do install and operate by operator.
Use safety chain when fixes the unit.
The unit must be installed in a location with adequate ventilation, at least 50cm from adjacent surfaces.
Before operating, ensure that the voltage and frequency of power supply match the power requirements of
the unit.
It’s important to ground the yellow/green conductor to earth in order to avoid electric shock.
Maximum ambient temperature: 40℃. Don’t operate it where the temperature is higher than this.
Don’t connect the device to any dimmer pack.
First run, there will be smoke or smells, and all disappearing a few minutes later.
Make sure there are no flammable materials close to the unit while operating, as it is fire hazard.
Look over power wires carefully, replace immediately if there is any damage.
Unit surface temperature may reach up to 60℃. Don’t touch the housing bare-hand during its operation.
Never run on for a long time lest shortening lifespan.
Avoid any inflammable liquids or metal objects entering the unit. Once it happen, cut off the mains power
immediately.
The fixtures must be cleaned regularly if they are in a dirty and dusty environment
Do not allow children to operate the fixture.
Do not touch any wire during operation as there might be a hazard of electric shock.
Avoid power wires together arounding other cables.
Replace fuse only with the same type.
In the event of serious operating problem, stop using the unit immediately.
Never turn on and off the unit time after time.
Do not open the unit as there are no user serviceable parts inside. Never try to repair the unit by yourself.
Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center.
Disconnect the mains power if the fixture is not used for a long time.
Do use original packing materials once transport it again.
Do not look directly at the LED light beam while the fixture is on.
PRODUCT
Product introduction
This product is designed for indoor use. Suitable applications include wash, effect lighting for architectural, stage
or nightclub applications. This product can also be installed for use in signage and advertising using the dynamic
functions available with DMX512 control. Direct input of DMX512 signal allows the units to be controlled from any
DMX512 controller. This product can be operated as a single unit or in multiple units for large applications.

Mounting:
-Hanging
The product can be mounted in a hanging position using the supporting bracket. The bracket should be secured
to the mounting truss or structure using a standard mounting clamp. Please note that when hanging the unit a
safety cable should also be used.
-Upright
The product can be mounted in an upright or sitting position using the supporting brackets.
-NOTE:
The product can be mounted at any angle and in any position. It is possible to further adjust the angle of the
product using the two adjustment knobs located on the side of the fixture.
CARACTERISTIQUES TECHNIQUES
DMX Channels Modes : 17/15A/15B/12
Running Modes : Master-Slave, DMX, Manuel, musical
LED : 1 x 60W
Colours : RGBW
Display : Blue LCD
Stroboscope : 1-25 Hz
Dimmer : 0-100%
Opening Angle : 4,2°C
Power supply : AC100-240V, 50*60Hz
Consumption: 100W MAX
Dimensions; L242xW139x H308mm
Weight : 4,1kg
BUTTONS:
MENU/ESC
UP：
DOWN：
ENTER：
Call the main menu, or escape the current menu (i.e. return to the
upper menu and give up the selected item or parameter).
Browse the menu item forward or increase the parameter.
Browse the menu item backward or decrease the parameter.
Confirm the selected item or parameter(i.e. enter the next menu, or
escape the current menu and save the selected item or parameter)

MENU details:
1. DMX Menu
Menu
Item
Options
Notes
DMX
Menu
1-1 DMX
Address
1-1-xxx
A001
XXX Set DMX
address
1-2 No DMX
Signal
1-2-1 Close
Shutter
1-2-2 Hold
1-2-4 Music
Control
1-3 DMX
Channels
STAG Mode
17 Channels
15A Channels
15B Channels
12 Channels
AXXX
AXXX
1.DMX Menu
2. Manual Dimmer
3. Demo Menu
4. Macro Menu
5. Test Menu
6. Set Menu
7.Info Menu
DMX Menu
Manual Dimmer
Demo
Macro Menu
Test Menu
Set Menu
Info Menu

2. Manual Dimmer
Menu
Item
Options
Notes
Manua
l Mode
2-1 Intensity
000-255
Global
dimmer
2-2 Light Red
000~255
Red dimmer
2-3 Light Green
000~255
Green
dimmer
2-4 Light Blue
000~255
Blue dimmer
2-5 Light White
000~255
White
dimmer
2-6 Scan Pan
000~255
2-7 Scan Tilt
000~255
2-8 Scan Pan Fine
000~255
2-9 Scan Tilt Fine
000~255
2-10 Light Strobe
000~255
2-11 Color wheel
000~255
2-12 Light Calibrate
Cal Red
-99~+0
Cal Green
-99~+0
Cal Blue
-99~+0
Cal Pan
-128~+127
Cal Tilt
-128~+127
3. Demo menu
Menu
Menu
Options
Demo menu
3-01 Red
000-255
3-02 Green
000-255
3-03 Blue
000-255
3-04 Yellow
000-255
3-05 Cyan
000-255
3-06 Purple
000-255
3-07 Pure White
000-255
3-08 All White Mixed
white
000-255
3-09 Chang Color
Automatic 1
000-255
3-10 Twinkling
Automatic 2
000-255
3-11 Fade
Automatic 3
000-255
4. Macro menu
Menu
Menu
Options
Macro
Menu
4-01 Step Quantity:62
Program number
4-02 Program Step
01
Change Color
Select program Change
Color
Twinkling
Select program Twinkling
Fade Select program Fade
.......
.......

4-63 Program Step 62
Change Color
Select program Change
Color
Twinkling
Select program Twinkling
Fade Select program Fade
5. Test menu
Menu
Menu
Options
Test menu
5-1 Test All
Test LED and Electric
machinery
Test: OFF
Test: ON
5-2 Test LED
Test: OFF
Test: ON
5-3 Test P&T
Test Electric machinery
Test: OFF
Test: ON
6. Set menu
Menu
Menu
Options
Options
Set
menu
6-01 Reset
Machine
Reset: ON
Reset: OFF
6-02 Load
parameter
Load ON
Load OFF
6-03 Auto / Sound
Set the
automatic/sound
mode
Auto Mode
Sound mode
6-04 MIC sense
MIC sensitivity
00~99%
6-05 TC switch
Temperature
switch
6-06 Scan setting
Reverse Pan
ON/OFF
Reverse Tilt
ON/OFF
Feed Back
ON/OFF
6-07 Light
Calibrate
Cal Red:0~-99
Cal Green:0~-99
Cal Blue:0~-99
Cal Pan:-128~+127
Cal Tilt:-128~+127
6-08 Dimmer
curve
Square Law
Inv square law
S-Curve
6-09 Dimmer
speed
Dimmer: Smooth
Dimmer: Fast
6-10 Dmx Reset
Enabled
Disabled
7. Info menu
Menu
Menu
Options
Info menu
7-1 Time: tt/mm/ss
