3
DANSK
BRUGSANVISNING
Introduktion
For at du kan få mest mulig glæde af din nye
plæneklipper, beder vi dig gennemlæse denne
brugsanvisning og de vedlagte sikkerhedsforskrifter,
før du tager plæneklipperen i brug. Vi anbefaler
dig desuden at gemme brugsanvisningen, hvis du
senere skulle få brug for at genopfriske din viden
om plæneklipperens funktioner.
Tekniske data
Knivrotationshastighed: 3.200 o/min
Hastighed: 3,8 km/t
Klippebredde: 558 mm
Klippehøjde: 15-70 mm (6 trin)
Motoreffekt: 6,5 hk
Brændstof: 95 oktan blyfri benzin
Olie: 15W40

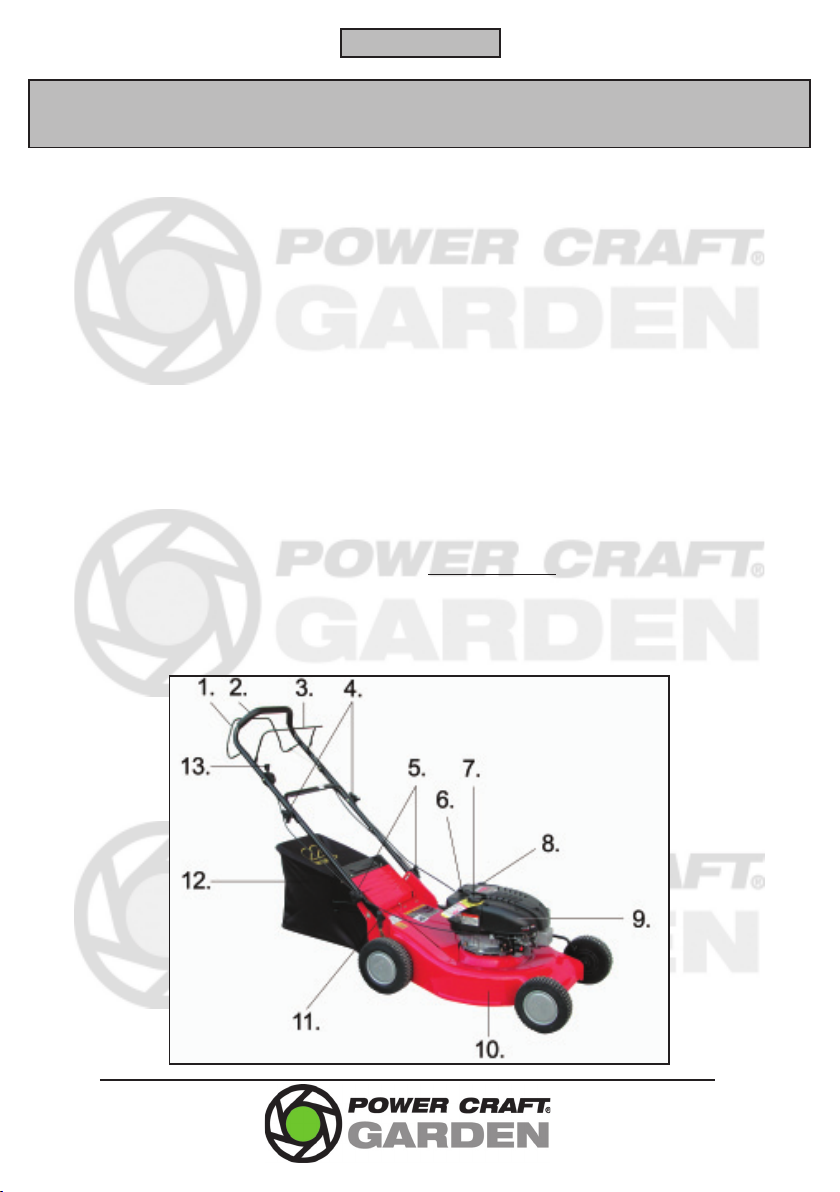

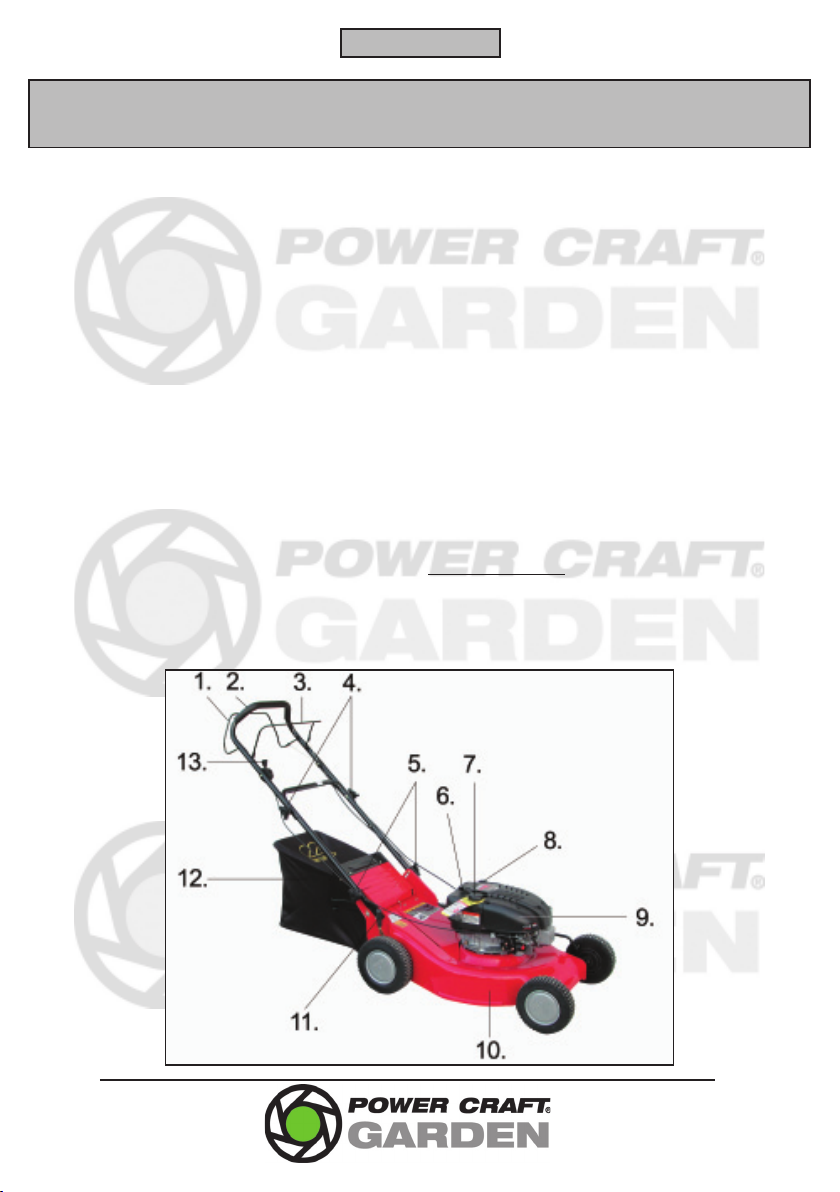

Plæneklipperens dele
1. Drevsikkerhedsbøjle
2. Håndtag
3. Knivsikkerhedsbøjle
4. Justeringsgreb
5. Monteringsgreb
6. Starthåndtag
7. Tankdæksel
8. Oliepåfyldningsdæksel
9. Luftfilterdæksel
10. Skjold
11. Højdejusteringshåndtag
12. Opsamlingspose
13. Gashåndtag
Særlige sikkerhedsforskrifter
Personlig sikkerhed
Brug altid beskyttelsesbriller, arbejdsbukser og
sikkerhedssko, når plæneklipperen anvendes, for
at beskytte øjne, fødder og ben mod genstande,
der kan blive slynget ud af kniven.

4
Brug altid høreværn, når plæneklipperen
anvendes, da støjen fra motoren kan forårsage
høreskader.
Lad ikke andre personer eller dyr komme tæt på
plæneklipperen, mens den kører.

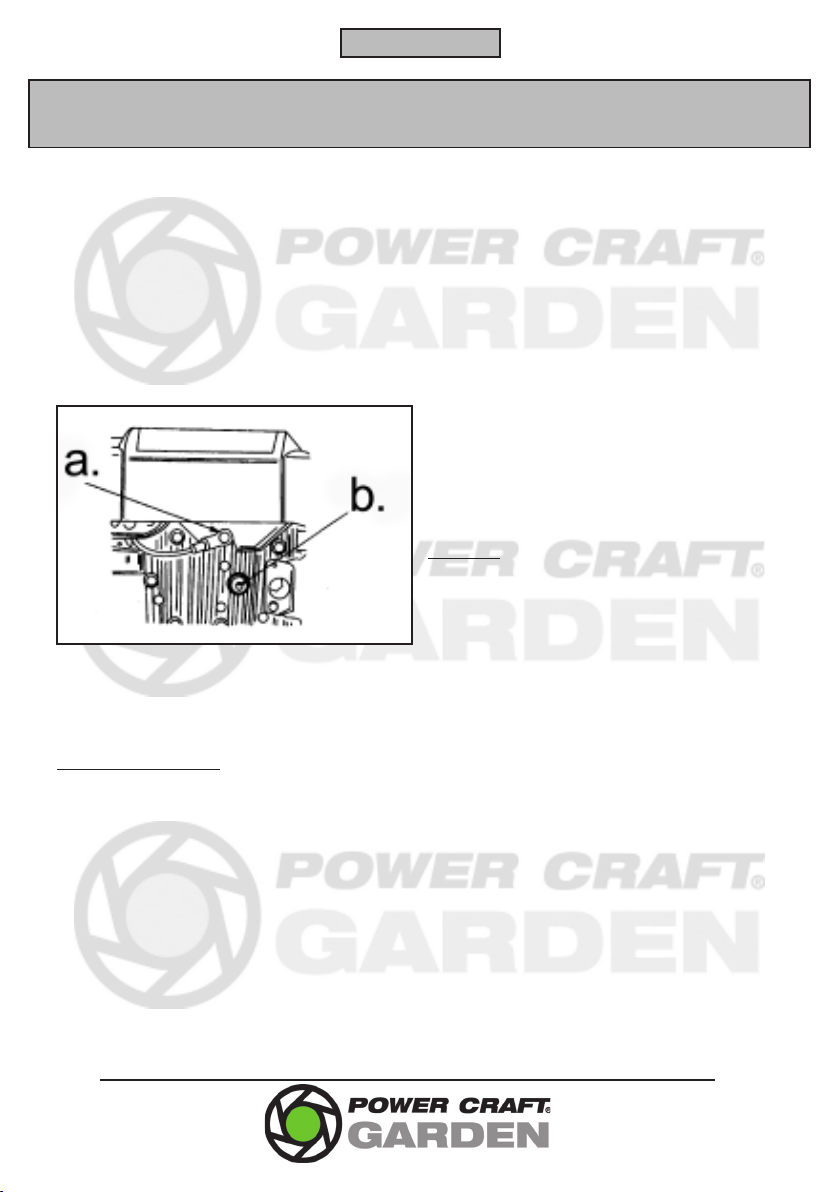

Stik ALDRIG hænder, fingre eller andre kropsdele
ind under skjoldet, medmindre plæneklipperen
ikke kan startes (tændrørskablet (a) skal være
taget af tændrøret (b); se illustrationen)! Vær
opmærksom på, at kniven er nogle sekunder om
at standse, når du har slukket motoren.
Brug aldrig plæneklipperen, hvis sikkerheds-
bøjlerne ikke fungerer!
Vær forsigtig, og brug sikkerhedshandsker ved
håndtering af kniven.
Brug af plæneklipperen
Plæneklipperen må kun bruges udendørs.
VIGTIGT! Plæneklipperen leveres uden motorolie
og benzin. Påfyld motorolie og benzin, inden
plæneklipperen startes!
Sluk altid motoren, inden du justerer plæne-
klipperen eller motoren, og inden du monterer
eller afmonterer opsamlingsposen.
Fjern alle genstande fra det græs, der skal klippes,
inden du starter, så genstandene ikke bliver slynget
ud af kniven. Kniven levetid forkortes, hvis den
støder på sten, rødder, legetøj eller lignende, og
genstandene kan forårsage alvorlig personskade,
når de slynges ud.
Brug aldrig plæneklipperen på ujævne underlag
eller stejle skråninger (hældningsgrad på over
15 %). Hvis skjoldet er for højt over jorden, kan
kniven kaste genstande ud og forårsage person-
skade, og ved kørsel på skråninger kan du miste
herredømmet over plæneklipperen.
Klip ikke vådt græs. Græsset klumper nemmere,
og det er sværere at bevare fodfæstet.
Sørg altid for at bevare fodfæstet under brug
af plæneklipperen. Giv slip på plæneklipperen,
hvis du er ved at falde. Plæneklipperen stopper
automatisk, hvis du slipper sikkerhedsbøjlerne.
Kontrollér, at der er tilstrækkelig plads bag dig,
og at du ikke er i fare for at snuble over noget,
inden du trækker plæneklipperen tilbage mod
dig selv.
Motorens dele bliver varme under brug. Undgå at
berøre dem.
Brændstof
Rygning og brug af åben ild er forbudt ved brug af
plæneklipperen samt ved påfyldning af brændstof.
Stands motoren, og lad den køle helt af, inden du
påfylder brændstof.
Sørg for tilstrækkelig ventilation, når du blander
og påfylder brændstof.
Brændstoffet skal opbevares brandsikkert og
utilgængeligt for børn i en tydeligt mærket og
godkendt beholder.
Aftør evt. overskydende eller spildt brændstof på
motorens yderside, inden motoren startes.
Fyld aldrig brændstoftanken helt op, da brænd-
stoffet kan udvide sig ved temperaturstigninger.
Plæneklipperen skal opbevares på afstand af
antændingskilder, da brændstoffet eller brændstof-
dampene ellers kan blive antændt.
Afmonter aldrig tankdækslet, mens motoren kører.
Husk altid at bortskaffe brændstof- og olierester
samt udslidte filtre i henhold til de regler, der
gælder i din kommune.
DANSK
BRUGSANVISNING

5
Samling af plæneklipperen

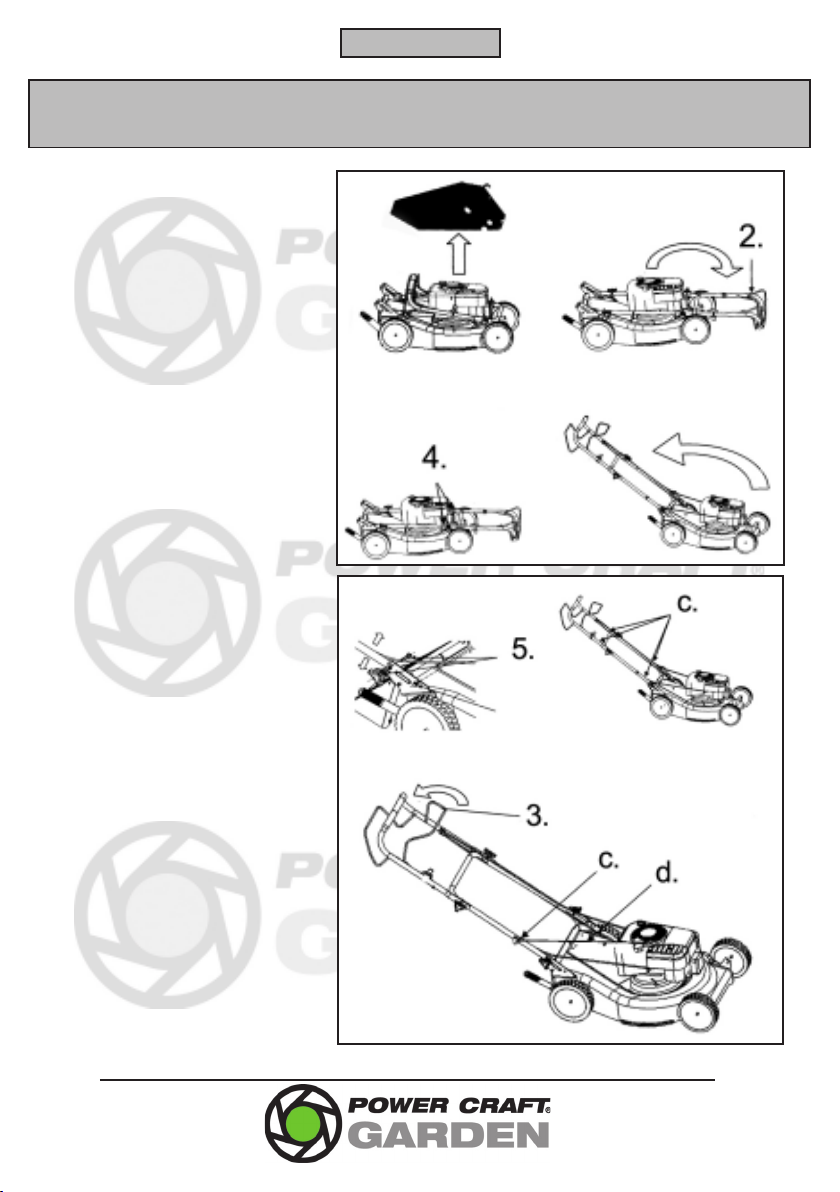

Tag tændrørskablet af tændrøret som
vist på illustrationen under Særlige
sikkerhedsforanstaltninger.
Fjern opsamlingsposen (12) fra plæne-
klipperen. Vip håndtaget (2) op, så
styrets nederste og øverste del er i
forlængelse af hinanden. Spænd
justeringsgrebene (4). Løft hele styret
fra plæneklipperen. Pas på, at du ikke
bøjer eller knækker styrekablerne.
Skru styret fast på beslaget med
monteringsskruerne (5). Vælg det
ønskede hul på beslaget efter, hvilken
vinkel styret skal sidde i (3 valgmulig-
heder). Fastgør styrekablerne til styret
med ledningsbeslagene (c) på styret.
Tryk knivsikkerhedsbøjlen (3) ind mod
håndtaget, og træk langsomt start-
snoren (d) ud. Fastgør startsnoren til
styret med ledningsbeslaget.
Sæt tændrørskablet på tændrøret.
DANSK
BRUGSANVISNING

6
VIGTIGT! Plæneklipperen leveres uden motorolie
og benzin. Påfyld motorolie og benzin, inden
plæneklipperen startes!
Brug
Påfyldning af brændstof:
Skru tankdækslet (7) af brændstoftanken, og
påfyld benzin. Skru tankdækslet på igen, og
kontrollér, at det ikke kan løsne sig under brug.
Kontrollér, at plæneklipperen ikke lækker
brændstof.
Påfyldning af olie:
Skru oliepåfyldningsdækslet (8) af. Kontrollér
oliestanden på oliepinden, der sidder på dækslets
bagside, og påfyld om nødvendigt motorolie. Skru
dækslet på igen.
Start af motor:
Kontrollér, at drevsikkerhedsbøjlen ikke er
aktiveret, inden du starter motoren.
Sæt gashåndtaget (13) i positionen START
(længst fremme).
Hold knivsikkerhedsbøjlen ind mod håndtaget,
og træk i starthåndtaget (6).
Lad motoren varme op et par minutter inden brug.
Hvis du slipper knivsikkerhedsbøjlen, standser
motoren omgående.
Brug:
Hold knivsikkerhedsbøjlen inde, og juster motoren til
den ønskede hastighed ved hjælp af gashåndtaget.

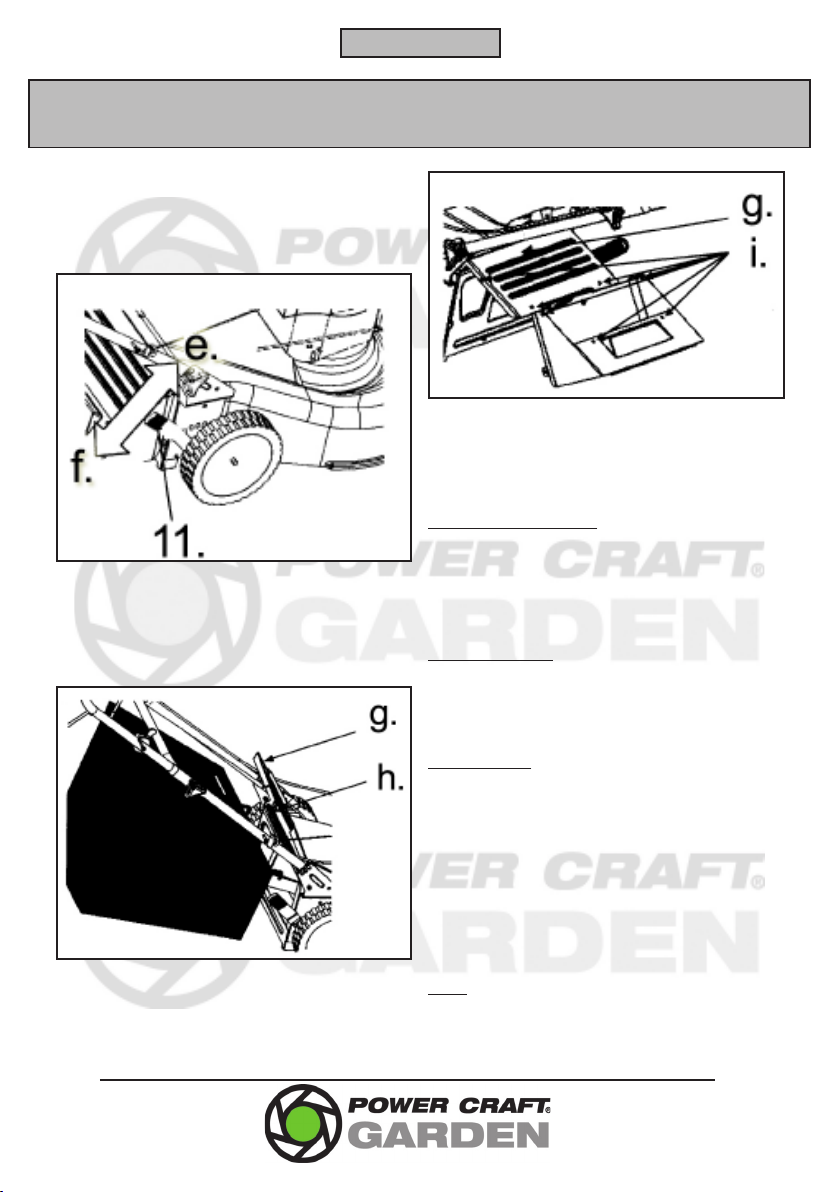

Juster klippehøjden ved at trække højdejusterings-
håndtaget (11) ud og sætte det i den ønskede
position. Skub det ind mod motoren (e) for at
øge klippehøjden og væk fra motoren (f) for at
mindske den. Slip grebet igen.
Monter opsamlingsposen ved at løfte lågen (g) på
plæneklipperens bagside og montere opsamlings-
posen på adapteren (h). Kontrollér, at posen sidder
fast, inden plæneklipperen startes. Opsamlings-
posen kan fæstnes på styret.
I stedet for opsamlingsboksen kan du montere
et direkte udkast ved hjælp af seks skruer og
møtrikker (i).
DANSK
BRUGSANVISNING

7
Klip græsset jævnt og systematisk. Hvis du vil
aktivere plæneklipperens drevfunktion, så den
kører selv, skal du trykke drevsikkerhedsbøjlen
ind mod håndtaget. Plæneklipperen kører fremad,
indtil du slipper drevsikkerhedsbøjlen. Slip altid
drevsikkerhedsbøjlen, når plæneklipperen skal
vendes eller standses.
Hvis du slipper knivsikkerhedsbøjlen, standser
motoren omgående.
Tip:
Sørg altid for at du kan se, hvad du laver. Klip
aldrig i mørke eller tåge, og vær forsigtig ved
hushjørner.
Klip altid på tværs af skråninger, aldrig op og ned.
Vær forsigtig, når du ændrer retning på skråninger.
Vær forsigtig, når du klipper tæt på mure, grøfter,
trærødder eller andre forhindringer.
Standsning af motor:
Sæt gashåndtaget i slukket position, og slip
knivsikkerhedsbøjlen.
Følg anvisningerne for vedligeholdelse i afsnittet
Rengøring og vedligehold.
Transport og opbevaring
Stands kniven, inden plæneklipperen køres hen
over grus, asfalt eller lignende.
Tøm brændstoftanken, og start motoren for at
fjerne alt brændstof i motoren.
Tag tændrøret ud, når motoren er kørt tør og er
afkølet. Hæld lidt motorolie i tændrørshullet, og
sæt tændrøret i igen.
Rengør plæneklipperen, og opbevar den på et
rent, tørt og støvfrit sted.
Rengøring og vedligehold
Motorolie:
Efterfyld og skift motorolie efter behov. (Se afsnittet
Påfyldning af olie under Brug).
Luftfilter:
Luftfilteret skal rengøres med jævne mellemrum
(efter hver 25 timers drift). Afmonter luftfilter-
dækslet (9). Filterelementet rengøres ved at vaske
det i varmt vand tilsat lidt rengøringsmiddel. Lad
filterelementet tørre helt, inden det monteres
igen. Aftør indersiden af filterdækslet med en
fugtig klud.
Tændrør:
Hvis tændrøret er beskidt, skal det rengøres eller
udskiftes. Tag aldrig tændrøret ud af motoren, hvis
motoren er varm, da det kan beskadige gevindet.
Rengøring:
Aftør plæneklipperens dele med en fugtig klud.
Smør de bevægelige dele med smøreolie.
Tag tændrørskablet af tændrøret, og klods
plæneklipperens ene side op. Skrab undersiden af
skjoldet (10) fri for akkumuleret græs og snavs
med en træ- eller plastskraber.

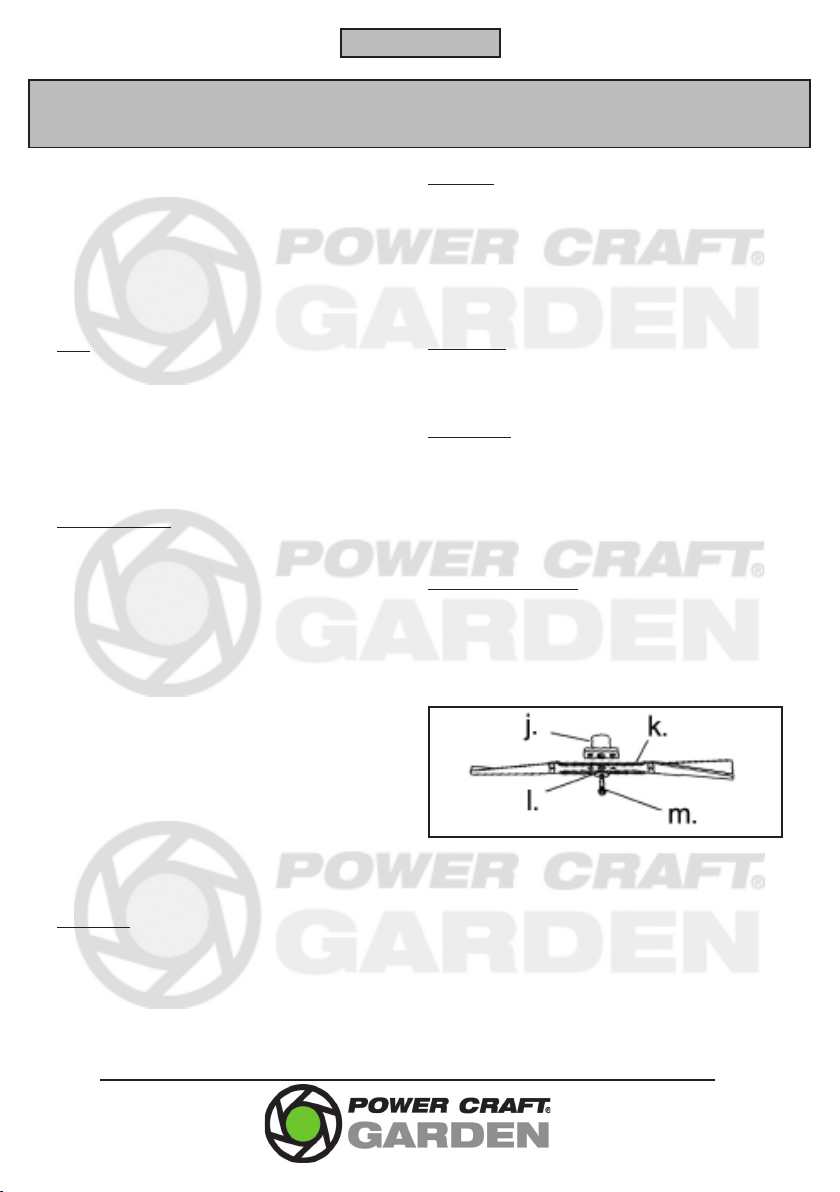

Afmontering af kniv:
Tag tændrørskablet af tændrøret, og klods
plæneklipperens ene side op. Løsn sekskantbolten
(m) og skiven (l), der holder kniven (k) og
adapteren (j) fast på krumtapakslen, og tag kniven
ud. Pas på: Kniven kan være skarp!
Slib kniven, eller udskift den, når den er slidt.
Sørg for at slibe kniven lige meget i hver side.
Monter adapteren og kniven i omvendt række-
følge, og kontrollér, at kniven sidder fast.
DANSK
BRUGSANVISNING

8
NORSK
BRUKSANVISNING
Introduksjon
For at du skal få mest mulig glede av den nye
plenklipperen ber vi deg lese denne bruksanvis-
ningen og de vedlagte sikkerhetsforskriftene før
du tar plenklipperen i bruk. Vi anbefaler også at
du tar vare på bruksanvisningen hvis du skulle få
behov for å lese informasjonen om plenklipperens
funksjoner på et senere tidspunkt.
Tekniske data
Knivrotasjonshastighet: 3200 o/min
Hastighet: 3,8 km/t
Klippebredde: 558 mm
Klippehøyde: 15–70 mm (6 trinn)
Motoreffekt: 6,5 hk
Drivstoff: 95 oktan blyfri bensin
Olje: 15W40
Plenklipperens deler
1. Sikkerhetsbøyle
2. Håndtak
3. Knivsikkerhetsbøyle
4. Justeringshåndtak
5. Monteringsgrep
6. Startsnor
7. Tanklokk
8. Oljelokk
9. Luftfilterdeksel
10. Deksel
11. Høydejusteringshåndtak
12. Oppsamlingspose
13. Gasspak
Spesielle sikkerhetsforskrifter
Personlig sikkerhet
Bruk alltid vernebriller, arbeidsbukse og vernesko
når du bruker plenklipperen, slik at du beskytter
øyne, føtter og ben mot gjenstander som kan bli
slynget ut av kniven.

9
Bruk alltid hørselsvern når du bruker plenklipperen.
Støyen fra motoren kan forårsake hørselsskader.
Ikke la andre personer eller dyr komme i nærheten
av plenklipperen mens den er i bruk.
Stikk ALDRI hender, fingre eller andre kroppsdeler
inn under dekselet med mindre plenklipperen ikke
kan startes (pluggledningen (a) skal være fjernet
fra tennpluggen (b); se illustrasjonen)! Vær opp-
merksom på at kniven går noen sekunder før den
stanser etter at du har slått av motoren.
Bruk aldri plenklipperen dersom sikkerhetsbøylene
ikke fungerer!
Vær forsiktig og bruk vernehansker når du
håndterer kniven.
Bruk av plenklipperen
Plenklipperen skal bare brukes utendørs.
VIKTIG! Plenklipperen leveres uten motorolje og
bensin. Fyll på motorolje og bensin før du starter
plenklipperen!
Slå alltid av motoren før du justerer plenklipperen
eller motoren og før du monterer eller demonterer
oppsamlingsposen.
Fjern alle gjenstander fra gresset som skal klippes
før du starter, slik at gjenstandene ikke blir slynget
ut av kniven. Knivens levetid forkortes hvis den
støter på stein, røtter leketøy eller lignende, og
gjenstandene kan forårsake alvorlige personskader
når de slynges ut.
Bruk aldri plenklipperen på ujevne underlag eller
i steile skråninger (hellingsgrad på over 15 %).
Hvis dekselet står for høyt over bakken, kan
kniven kaste ut gjenstander og forårsake person-
skader. Vær også oppmerksom på at du kan miste
kontrollen over plenklipperen ved kjøring i
skråninger.
Ikke klipp vått gress. Gresset klumper seg lettere
og det er vanskelig å beholde fotfestet.
Sørg alltid for å ha fotfeste når du bruker plen-
klipperen. Slipp plenklipperen dersom du holder
på å falle. Plenklipperen stopper automatisk hvis
du slipper sikkerhetsbøylene.
Kontroller at du har tilstrekkelig plass bak deg,
og at du ikke er i fare for å snuble over noe før
du trekker plenklipperen tilbake mot deg selv.
Motorens deler blir varme under bruk. Unngå
å berøre dem.
Drivstoff
Røyking og bruk av åpen ild er forbudt når plen-
klipperen er i bruk eller ved fylling av drivstoff.
Stans motoren og la den avkjøles helt før du fyller
på drivstoff.
Sørg for tilstrekkelig ventilasjon når du blander
og fyller på drivstoff.
Drivstoffet skal oppbevares brannsikkert og util-
gjengelig for barn og i en tydelig merket og
godkjent beholder.
Tørk av ev. overflødig drivstoff eller drivstoffsøl
på utsiden av motoren før du starter motoren.
Fyll aldri drivstofftanken helt full, drivstoffet kan
utvide seg ved temperaturstigninger.
Plenklipperen må oppbevares på avstand fra
antennelige kilder, fordi drivstoffet eller drivstoff-
dampen kan antennes.
Skru aldri av tanklokket mens motoren går.
Husk alltid å avhende drivstoff, oljerester og
utslitte filtre i henhold til de reglene som gjelder
i kommunen der du bor.
NORSK
BRUKSANVISNING

10
Montering av plenklipperen
Fjern pluggledningen fra tennpluggen
som vis på illustrasjonen under
Spesielle sikkerhetsforholdsregler.
Fjern oppsamlingsposen (12) fra
plenklipperen. Vipp håndtaket (2) opp,
slik at styrets nederste og øverste del
er en forlengelse av hverandre. Stram
justeringshåndtakene (4). Løft hele
styret fra plenklipperen. Pass på at du
ikke bøyer eller knekker styrekablene.
Skru styret fast på beslaget med
monteringsskruene (5). Velg ønsket
hull på beslaget avhengig av hvilken
vinkel styret skal sitte i (3 valgmulig-
heter).
Fest styrekablene til styret med
ledningsbeslagene (c) på styret.
Trykk knivsikkerhetsbøylen (3) inn
mot håndtaket og trekk ut startsnoren
(d) langsomt. Fest startsnoren til styret
med ledningsbeslaget.
Plasser pluggledningen på tenn-
pluggen.
NORSK
BRUKSANVISNING

11
VIKTIG! Plenklipperen leveres uten motorolje og
bensin. Fyll på motorolje og bensin før du starter
plenklipperen!
Bruk
Fylle på drivstoff:
Skru tanklokket (7) av drivstofftanken og fyll på
bensin. Skru tanklokket på igjen og kontroller at
det ikke kan løsne under bruk.
Kontroller at plenklipperen ikke lekker drivstoff.
Fylling av olje:
Skru av oljelokket (8). Kontroller oljenivået på
peilepinnen, som befinner seg på baksiden av
lokket, og fyll om nødvendig på motorolje. Skru
lokket på igjen.
Start av motor:
Kontroller at sikkerhetsbøylen ikke er aktivert før
du starter motoren.
Sett gasspaken (13) i START-posisjon (lengst fram).
Hold knivsikkehetsbøylen inn mot håndtaket og
dra i starthåndtaket (6).
La motoren varme opp et par minutter før bruk.
Slipper du knivsikkerhetsbøylen stanser motoren
omgående.
Bruk:
Hold knivsikkerhetsbøylen inne og juster motoren
til ønsket hastighet ved hjelp av gasspaken.
Juster klippehøyden ved å trekke høydejusterings-
håndtaket (11) ut og sette det i den ønskede
posisjonen. Skyv det inn mot motoren (e) for å
øke klippehøyden og vekk fra motoren (f) for å
redusere den. Slipp håndtaket igjen.
Monter oppsamlingsposen ved å løfte lokket (g)
på plenklipperens bakside og monter oppsamlings-
posen på adapteren (h). Kontroller at posen sitter
fast før plenklipperen startes. Oppsamlingsposen
kan festes på styret.
I stedet for oppsamlingsboksen kan du montere
et direkte utkast ved hjelp av seks skruer og
muttere (i).
NORSK
BRUKSANVISNING

12
Klipp gresset jevnt og systematisk. Hvis du vil
aktivere plenklipperens kjørefunksjon, slik at den
kjører selv, må du trykke sikkerhetsbøylen inn mot
håndtaket. Plenklipperen kjører fremover til du
slipper sikkerhetsbøylen. Slipp alltid sikkerhets-
bøylen når plenklipperen skal snus eller stanses.
Hvis du slipper knivsikkerhetsbøylen stanser
motoren omgående.
Tips:
Sørg alltid for at du kan se hva du gjør. Klipp aldri
når det er mørkt eller tåke, og vær forsiktig når
du skal runde hushjørner.
Klipp alltid på tvers av skråninger, aldri opp og ned.
Vær forsiktig når du endrer retning i skråninger.
Vær forsiktig når du klipper tett inntil murer,
grøfter, trerøtter og andre hindringer.
Stanse motoren:
Sett gasspaken i avslått posisjon og slipp kniv-
sikkerhetsbøylen.
Følg anvisningene for vedlikehold i avsnittet
Rengjøring og vedlikehold.
Transport og oppbevaring
Stans kniven før du kjører over grus, asfalt eller
lignende med plenklipperen.
Tøm drivstofftanken, og start motoren for å fjerne
alt drivstoffet i motoren.
Ta ut tennpluggen når motoren er kjørt tørr og er
avkjølt. Hell litt motorolje i tennplugghullet, og
sett tennpluggen i igjen.
Rengjør plenklipperen, og oppbevar den på et
rent, tørt og støvfritt sted.
Rengjøring og vedlikehold
Motorolje:
Etterfyll og skift motorolje etter behov. (Se avsnittet
Fylle på olje under bruk).
Luftfilter:
Luftfilteret skal rengjøres med jevne mellomrom
(etter hver 25. driftstime). Demonter luftfilter-
dekselet (9). Filterelementet rengjøres ved å vaske
det i varmt vann tilsatt litt rengjøringsmiddel.
La filterelementet tørke helt før du monterer det
igjen. Tørk av innsiden av filterdekslet med en
fuktig klut.
Tennplugg:
Hvis tennpluggen er tilsmusset, må den rengjøres
eller skiftes. Ta aldri tennpluggen ut av motoren
hvis motoren er varm. Gjengene kan bli skadet.
Rengjøring:
Tørk av plenklipperens deler med en fuktig klut.
Smør de bevegelige delene med smøreolje.
Ta pluggledningen av tennpluggen og vend
plenklipperens ene side opp. Skrap undersiden
av dekselet (10) fri for gress og smuss som har
samlet seg med en tre- eller plastskrape.

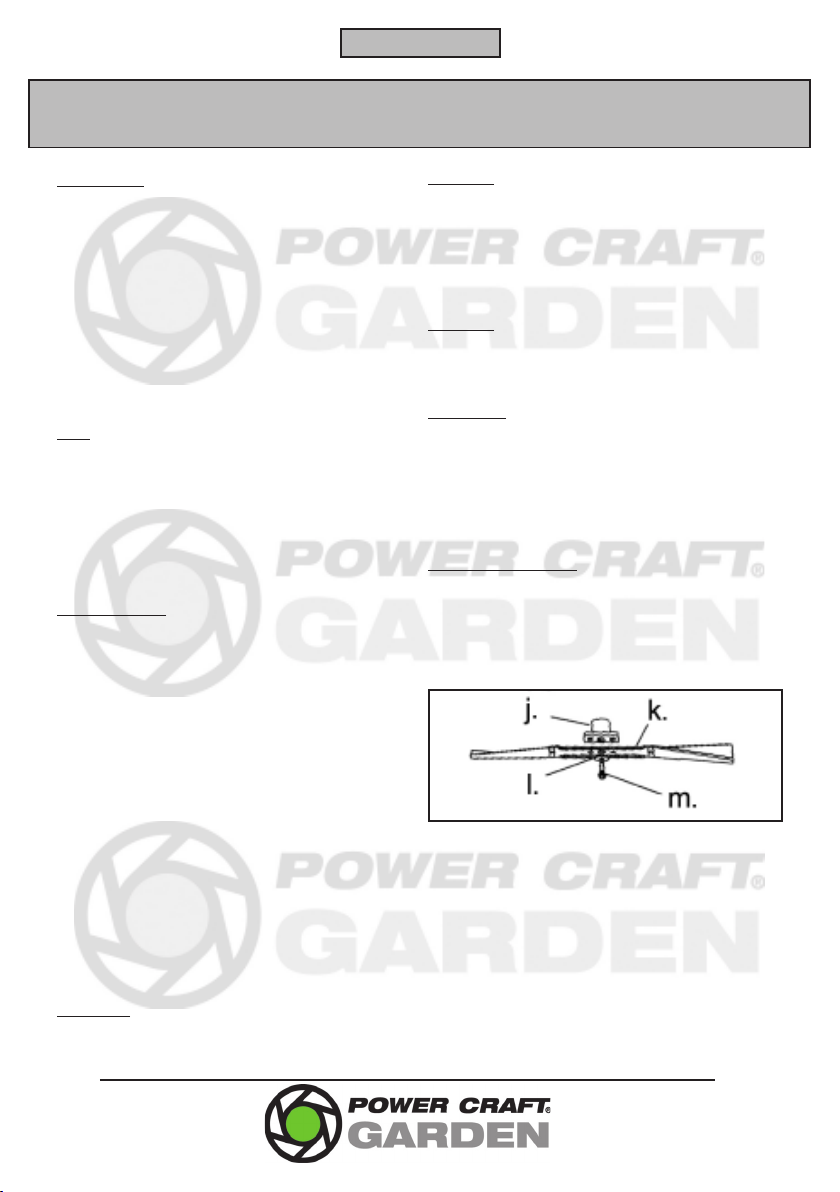

Demontering av kniv:
Ta pluggledningen av tennpluggen og vend
plenklipperens ene side opp. Løsne sekskantbolten
(m) og skiven (l) som holder kniven (k) og
adapteren (j) fast på krumtappakselen og ta ut
kniven. Pass på: Kniven kan være skarp!
Slip kniven eller bytt den når den er slitt. Sørg
for å slipe kniven likt på begge sider. Monter
adapteren og kniven i omvendt rekkefølge og
kontroller at kniven sitter fast.
NORSK
BRUKSANVISNING

13
SVENSKA
BRUKSANVISNING
SVENSKA
BRUKSANVISNING
Introduktion
För att du ska få så stor glädje som möjligt av
din nya gräsklippare rekommenderar vi att du
läser denna bruksanvisning och de medföljande
säkerhetsföreskrifterna innan du börjar använda
den. Vi rekommenderar dessutom att du sparar
bruksanvisningen ifall du behöver läsa informa-
tionen om de olika funktionerna igen.
Tekniska data
Knivens rotationshastighet: 3 200 v/min
Varvtal: 3,8 km/t
Klippbredd: 558 mm
Klipphöjd: 15-70 mm (6 steg)
Motoreffekt: 6,5 hk
Bränsle: 95 oktan blyfri bensin
Olja: 15W40
Gräsklipparens delar
1. Säkerhetsbygel för drivning
2. Handtag
3. Säkerhetsbygel för kniv
4. Justeringsvred
5. Monteringsvred
6. Starthandtag
7. Tanklock
8. Oljepåfyllningslock
9. Luftfilterskydd
10. Kåpa
11. Höjdjusteringshandtag
12. Gräsuppsamlare
13. Gasreglage
Säkerhetsföreskrifter
Personlig säkerhet
Använd alltid skyddsglasögon, arbetsbyxor och
skyddsskor för att skydda ögon, fötter och ben
mot föremål som kan slungas ut av den roterande
kniven.

14
Använd alltid hörselskydd när gräsklipparen
används, då bullret från motorn kan orsaka
hörselskador.
Låt inga andra personer eller djur komma i
närheten av gräsklipparen när den kör.
Stick ALDRIG in händer, fingrar eller andra
kroppsdelar under kåpan utan att se till att
gräsklipparen inte kan starta (tändkabeln (a) ska
tas bort från tändstiftet (b); se illustrationen)!
Tänk på att det tar några sekunder för kniven att
stanna när du har stängt av motorn.
Använd aldrig gräsklipparen om säkerhetsventilen
inte fungerar!
Var försiktig, och använd säkerhetshandskar vid
hanteringen av kniven.
Användning av gräsklippare
Gräsklipparen får bara användas utomhus.
VIKTIGT! Gräsklipparen levereras utan motorolja
och bensin. Fyll på motorolja och bensin innan
gräsklipparen startas!
Stäng alltid av motorn innan du justerar gräs-
klipparen eller motorn, och innan du monterar
eller avmonterar gräsuppsamlaren.
Ta bort alla föremål från gräset som ska klippas
innan du börjar, så att föremål inte slungas ut av
kniven. Knivens livslängd förkortas om den träffas
av stenar, rötter, leksaker eller liknande.
Föremålen kan orsaka allvarliga personskador när
de slungas ut.
Använd aldrig gräsklipparen på ojämna underlag
eller branta sluttningar (lutningsgrad på över
15 %). Om kåpan sitter för högt över marken kan
kniven kasta ut föremål och förorsaka person-
skador. Vid körning i sluttningar kan du förlora
kontrollen över gräsklipparen.
Klipp inte vått gräs. Gräset bildar klumpar lättare
och det blir svårare att hålla balansen.
Se till att du inte tappar balansen när du kör
gräsklipparen. Släpp efter om du håller på att
ramla. Gräsklipparen stannar automatiskt om du
släpper säkerhetsbyglarna.
Kontrollera att det finns tillräckligt med plats
bakom dig och att det inte finns risk att du
snubblar över något, innan du drar gräsklipparen
tillbaka mot dig.
Motorns delar blir varma under användning.
Undvik att röra vid dem.
Bränsle
Det är förbjudet att röka eller tända eld när
gräsklipparen används eller när oljan fylls på.
Stoppa motorn och låt den svalna helt, innan du
fyller på bränsle.
Se till att ventilationen är tillräcklig när du
blandar och fyller på bränsle.
Bränslet ska förvaras brandsäkert och otillgängligt
för barn i en tydligt markerad och godkänd
behållare.
Torka bort eventuellt överskott eller spill av
bränsle på motorns utsida innan du startar den.
Fyll aldrig bränsletanken helt upp, då bränslet kan
utvidga sig vid temperaturhöjningar.
Gräsklipparen ska förvaras på avstånd från antänd-
ningskällor, eftersom bränslet eller ångorna annars
kan antändas.
Ta aldrig av tanklocket när motorn är igång.
Kom alltid ihåg att kassera bränsle- och oljerester
och utslitna filter i enlighet med de regler som
gäller i din kommun.
SVENSKA
BRUKSANVISNING

15
Montering av gräsklipparen
Ta av tändkabeln från tändstiftet såsom
visas på illustrationen under
Säkerhetsföreskrifter.
Ta av gräsuppsamlaren (12) från
gräsklipparen. Dra ut handtaget (2),
så att styrets nedersta och översta del
förlängs. Dra åt justeringsvreden (4).
Lyft hela styret från gräsklipparen. Se
till att du inte böjer eller har sönder
styrkablarna.
Skruva fast styret på beslaget med
monteringsskruvarna (5). Välj önskat
hål på beslaget efter i vilken vinkel
styret ska sitta (3 valmöjligheter).
Sätt fast styrkablarna till styret med
ledningsbeslagen (c) på styret. Tryck
in knivens säkerhetsbygel (3) mot
handtaget, och dra långsamt ut
startsnöret (d). Sätt fast startsnöret
till styret med ledningsbeslaget.
Sätt tändkabeln på tändstiftet.
SVENSKA
BRUKSANVISNING

16
VIKTIGT! Gräsklipparen levereras utan motorolja
och bensin. Fyll på motorolja och bensin innan
gräsklipparen startas!
Användning
Påfyllning av bränsle:
Skruva av tanklocket (7) på bränsletanken och
fyll på bränsle. Skruva på tanklocket igen och
kontrollera att det inte kan lossna under
användning.
Kontrollera att gräsklipparen inte läcker bränsle.
Påfyllning av olja:
Skruva av oljepåfyllningslocket (8). Kontrollera
oljenivån på oljestickan som sitter på lockets
baksida, och fyll på motorolja vid behov. Skruva
på locket igen.
Starta motorn:
Kontrollera att drivningens säkerhetsbygel inte
är aktiverad innan du startar motorn.
Sätt gasreglaget (13) i positionen START (längst
fram).
Håll in knivens säkerhetsbygel mot handtaget och
dra i starthandtaget (6).
Låt motorn värmas upp under ett par minuter före
användning.
Om du släpper knivens säkerhetsbygel stannar
motorn omedelbart.
Justera klipphöjden genom att dra ut höjd-
justeringshandtaget (11) och sätt det i önskat
läge. Skjut in det mot motorn (e) för att öka
klipphöjden och bort från motorn (f) för att
minska den. Släpp greppet igen.
Montera gräsuppsamlaren genom att lyfta locket
(g) på gräsklipparens baksida och montera gräs-
uppsamlaren på adaptern (h). Kontrollera att
påsen sitter fast innan gräsklipparen startas.
Gräsuppsamlaren kan fästas på styret.
I stället för gräsuppsamlare kan du montera
ett direkt utkast med hjälp av sex skruvar och
muttrar (i).
SVENSKA
BRUKSANVISNING

17
Användning:
Håll in knivens säkerhetsbygel och justera motorn
till önskad hastighet med hjälp av gasreglaget.
Klipp gräset jämnt och systematiskt. Om du vill
aktivera gräsklipparens drivfunktion så att den kör
själv, ska du trycka in drivningens säkerhetsbygel
mot handtaget. Gräsklipparen kör framåt tills du
släpper säkerhetsbygeln. Släpp alltid drivningens
säkerhetsbygel när gräsklipparen ska vändas eller
stannas.
Om du släpper knivens säkerhetsbygel, stannar
motorn omedelbart.
Tips:
Se alltid till att du kan se vad du gör. Klipp aldrig i
mörker eller dimma och var försiktigt vid husknutar.
Klipp alltid på tvären i sluttningar, aldrig upp
och ned. Var försiktig när du ändrar riktning i en
sluttning.
Var försiktig när du klipper nära murar, diken,
trädrötter eller andra hinder.
Stanna motorn:
Sätt gasreglaget i stängd position och släpp
knivens säkerhetsbygel.
Följ anvisningarna för underhåll i avsnittet
Rengöring och underhåll.
Transport och förvaring
Stanna kniven innan gräsklipparen körs över grus,
asfalt eller liknande.
Töm bränsletanken och starta motorn för att
avlägsna allt bränsle ur motorn.
Ta ut tändstiftet när motorn är körd helt torr och
är sval. Häll lite motorolja i tändstiftshålet och sätt
i tändstiftet igen.
Rengör gräsklipparen och förvara den på en ren,
torr och dammfri plats.
Rengöring och underhåll
Motorolja:
Fyll på och byt motorolja efter behov. (Se avsnittet
Påfyllning av olja under Användning).
Luftfilter:
Luftfiltret ska rengöras regelbundet (efter var
25:e timmes drift). Ta av locket till luftfiltret (9).
Rengör filterelementet i varmt vatten med lite
rengöringsmedel. Låt filterelementet torka helt,
innan du sätter i det igen. Torka av insidan av
filterskyddet med en fuktig trasa.
Tändstift:
Om tändstiftet är smutsigt ska det rengöras eller
bytas ut. Ta aldrig ut tändstiftet ur motorn om
motorn är varm, då det kan skada gängan.
Rengöring:
Rengör gräsklipparens delar med en fuktig trasa.
Smörj de rörliga delarna med smörjolja.
Ta ut tändkabeln ur tändstiftet och lyft upp gräs-
klipparens ena sida. Skrapa undersidan av kåpan
(10) med en trä- och plastskrapa (10) för att få
bort gräs och smuts som samlats.
Avmontering av kniv:
Ta ut tändkabeln ur tändstiftet och lyft upp gräs-
klipparens ena sida. Lossa sexkantsskruven (m)
och skivan (l) som håller fast kniven (k) och
adaptern (j) på tappaxeln och ta ut kniven. Se
upp: Kniven kan vara skarp!
Slipa kniven eller byt ut den om den är sliten.
Se till att slipa kniven lika mycket på varje sida.
Montera adaptern och kniven i omvänd ordning
och kontrollera att kniven sitter fast.
SVENSKA
BRUKSANVISNING

18
SUOMI
KÄYTTÖOHJE
Johdanto
Saat ruohonleikkurista suurimman hyödyn, kun
luet käyttöohjeen ja turvallisuusohjeet läpi ennen
ruohonleikkurin käyttöönottoa. Säilytä tämä
käyttöohje, jotta voit tarvittaessa palauttaa
mieleesi ruohonleikkurin toiminnot.
Tekniset tiedot
Terän pyörimisnopeus: 3 200 kierrosta minuutissa
Nopeus: 3,8 km/h
Leikkuuleveys: 558 mm
Leikkuukorkeus 15–70 mm (6 asetusta)
Moottorin teho: 6,5 hv
Polttoaine: 95-oktaaninen lyijytön bensiini
Moottoriöljy: 15W40
Ruohonleikkurin osat:
1. Vedon turvakahva
2. Kahva
3. Terän turvakahva
4. Säätöruuvi
5. Kiinnitysruuvi
6. Käynnistyskahva
7. Polttoainesäiliön kansi
8. Öljyntäyttöaukon kansi
9. Ilmansuodattimen kansi
10. Runko
11. Korkeuden säätökahva
12. Leikkuujätteen keräyspussi
13. Kaasukahva
Erityisiä turvallisuusohjeita
Henkilökohtainen turvallisuus
Käytä aina suojalaseja, työhousuja ja turvakenkiä,
kun työskentelet ruohonleikkurilla, jotta voit
suojata silmät, jalkaterät ja jalat pyörivän terän
mahdollisesti paiskaamilta esineiltä.
Käytä aina kuulosuojaimia käyttäessäsi
ruohonleikkuria, koska ruohonleikkurin melu voi
vahingoittaa kuuloa.

19
Älä päästä muita ihmisiä tai eläimiä
ruohonleikkurin läheisyyteen sen ollessa käynnissä.
ÄLÄ KOSKAAN työnnä käsiä, sormia tai muita
ruumiinosia rungon alle, jos et ole varmistanut,
että ruohonleikkuria ei voi käynnistää
(sytytystulpan kaapeli (a) on irrotettu
sytytystulpasta (b); katso kuva)! Ota huomioon,
että terä pyörii muutaman sekunnin ajan
moottorin sammuttamisen jälkeen.
Älä käytä ruohonleikkuria, jos turvalaitteet eivät
toimi!
Toimi varovaisesti ja käytä suojakäsineitä
käsitellessäsi terää.
Ruohonleikkurin käyttäminen
Ruohonleikkuria saa käyttää ainoastaan ulkona.
TÄRKEÄÄ! Ruohonleikkurissa ei ole toimitushetkellä
moottoriöljyä eikä bensiiniä. Lisää ruohonleikkuriin
moottoriöljyä ja bensiiniä, ennen kuin yrität
käynnistää sen.
Sammuta aina moottori ennen ruohonleikkurin
tai moottorin säätämistä ja ennen keräyspussin
asentamista tai irrottamista.
Poista leikattavan ruohon joukosta kaikki esineet
ennen ruohonleikkurin käynnistämistä, jotta terä
ei paiskaisi esineitä ilmaan. Terän osuminen kiviin,
juuriin, leikkikaluihin tai muihin sellaisiin lyhentää
terän käyttöikää, ja tällaiset esineet voivat
aiheuttaa vakavia vammoja terän paiskatessa niitä.
Älä koskaan käytä ruohonleikkuria epätasaisella
alustalla tai jyrkissä rinteissä (kaltevuus enemmän
kuin 15 prosenttia). Jos runko on liian korkealla
maasta, terä voi paiskata esineitä ja aiheuttaa
vammoja. Ruohonleikkurin käyttäminen kaltevalla
alustalla voi aiheuttaa sen hallinnan menettämisen.
Älä koskaan leikkaa märkää ruohoa. Märkä ruoho
paakkuuntuu helposti, ja se on liukasta.
Varmista aina ruohonleikkuria käyttäessäsi, että
jaloillasi on pitävä ote maahan. Irrota ote
ruohonleikkurista, jos olet kompastumassa.
Ruohonleikkuri pysähtyy automaattisesti, kun
turvakahvat vapautetaan.
Tarkista, että takanasi on riittävästi tilaa ja ettet
voi kompastua mihinkään, ennen kuin alat vetää
ruohonleikkuria itseäsi kohti.
Moottorin osat kuumenevat käytössä. Älä koske
niihin.
Polttoaine
Älä tupakoi tai sytytä tulta, kun käytät
ruohonleikkuria tai lisäät siihen polttoainetta.
Pysäytä moottori ja anna sen jäähtyä kokonaan,
ennen kuin lisäät polttoainetta.
Varmista riittävä ilmanvaihto polttoaineen
sekoittamisen ja lisäämisen aikana.
Säilytä polttoaine bensiinin säilytykseen
tarkoitetussa astiassa, jossa on selvät merkinnät.
Pidä polttoaineastia lasten ulottumattomissa.
Pyyhi mahdollinen ylimääräinen tai läikkynyt
polttoaine moottorin ulkopinnalta ennen
moottorin käynnistystä.
Älä koskaan täytä polttoainesäiliötä kokonaan,
koska polttoaine laajenee lämpötilan noustessa.
Säilytä ruohonleikkuri riittävän kaukana
syttymisvaaran aiheuttavista kohteista, koska
polttoaine tai polttoainehöyryt saattavat muutoin
syttyä.
Älä koskaan poista polttoainesäiliön kantta, kun
moottori on käynnissä.
Muista aina hävittää polttoaine- ja öljyjäämät sekä
vanhat suodattimet paikallisten jätehuoltomääräysten
mukaisesti.
SUOMI
KÄYTTÖOHJE

20
Ruohonleikkurin
kokoaminen
Irrota sytytystulpan kaapeli sytytystulpasta
Erityisiä turvallisuusohjeita kohdassa
olevassa kuvassa esitetyn mukaisesti .
Irrota keräyspussi (12)
ruohonleikkurista. Käännä kahva (2)
ylös, jolloin sen ala- ja yläosa avautuvat
suoraksi. Kiristä säätöruuvit (4). Nosta
koko kahva ruohonleikkurin yli. Varo,
että ohjauskaapelit eivät taivu tai taitu.
Kiristä kahva kiinnitysruuveilla (5).
Valitse haluamasi kiinnitysreikä sen
mukaan, mihin kulmaan haluat kahvan
asentaa (3 vaihtoehtoa). Kiinnitä
ohjauskaapelit kahvan kiinnikkeisiin
(c). Paina terän turvakahvaa (3)
kahvaa kohti ja vedä hitaasti
käynnistysnaru (d) ulos. Kiinnitä
käynnistysnaru kahvaan kiinnikkeellä.
Aseta sytytystulpan kaapeli
sytytystulppaan.
SUOMI
KÄYTTÖOHJE
