Schou Grouw DYM223205 User manual

Brugsanvisning · Instruction manual
DK
GB
Model 18244

2

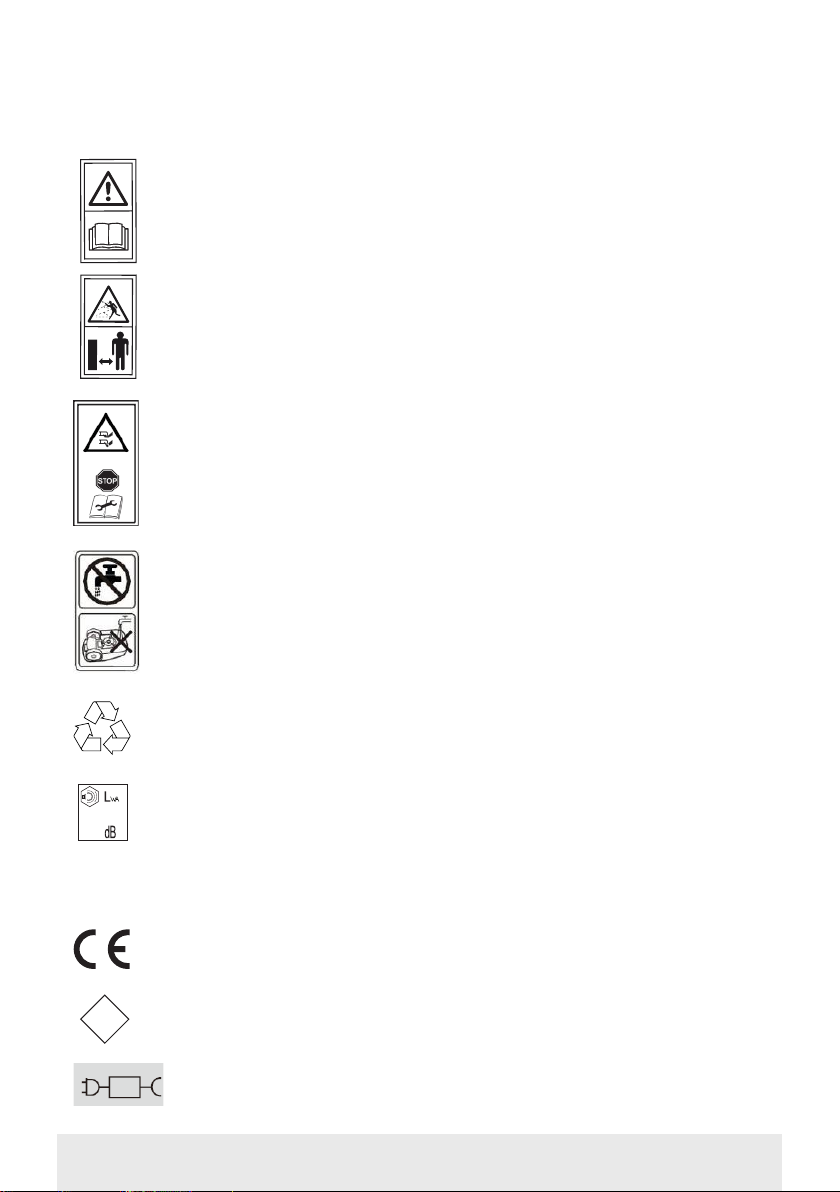

ADVARSEL - Læs brugsanvisningen, før du tager maskinen i brug.
Enheden kan være farlig, hvis den anvendes forkert.
Læs og forstå denne brugsanvisning før brug.
ADVARSEL - Hold sikker afstand til maskinen under brug.
Hold hænder og fødder væk fra de roterende knive. Placer aldrig hænder eller
fødder tæt på eller under enheden.
ADVARSEL - Brug deaktiveringsanordningen, før der arbejdes på eller løftes på
maskinen.
Sørg for, at hovedafbryderen er i positionen "OFF", før du udfører eftersyn og/
eller vedligeholdelse.
ADVARSEL - Du må ikke sidde på maskinen. FORSIGTIG - De roterende knive
må ikke berøres.
OBS! Undersiden af plæneklipperen må ikke vaskes
Aflever alle kasserede batterier hos din lokale forhandler, indsamler eller gen-
brugsstation.
Værdien for det garanterede lydeffektniveau er 63 dB
Maskinen er beskyttet mod indtrængen af vanddråber fra lodret retning
CE-mærkning
Produktet opfylder de krav og bestemmelser, som Det Europæiske Fællesskab
har fastsat.
Beskyttelsesklasse III
Aftagelig forsyningsenhed
SIKKERHEDSSYMBOLER
63
IPX4
III

3
DK
Beskyttelsesklasse II
2A tidsforsinket sikringsindsats
Kortslutningssikker skilletransformer
Afbryder til hovedenhedens strømforsyning
Volt
Må ikke udsættes for regn eller fugtige forhold.
V
T2A
Advarsel om lynnedslag
Et lynnedslag vil forårsage overstrøm og ødelægge robotten.
Ladestationen må ikke anbringes under høje træer.
I tordenvejr skal du trække stikket ud af ladestationen og om muligt afbryde af-
grænsningskablet.
Vigtigt:
Brug ikke plæneklipperen i tordenvejr.

4
ROBOTPLÆNEKLIPPER 2000M2
INTRODUKTION
Læs denne vejledning før brug for at få det optimale ud af dit nye produkt. Gem des-
uden vejledningen, hvis du skulle få brug for den på et senere tidspunkt.
Modelnummer DYM223205
Anbefaling til havens størrelse/m² 2000 m2
Afgrænsningskabel/pløkker 260 meter 18 AWG /340 pløkker
Elektrisk system
Batteri lithium-ion-batteri. DYMA589
20 V/ 5,0 Ah
Ladestation DYMA256
Indgang: 20 Vd.c. Maks. 3,0 A
Udgang: 20 Vd.c. Maks. 3,0 A
Oplader/strømforsyning DYMA530
Indgang 100-240 V a.c., 50/60 Hz,
Maks. 1,5A
Udgang 20 Vd.c., Maks. 3,0 A (IP65)
Arbejdssystem
Spænding Maks. 20 V d.c.
Skærehastighed uden belastning 3100/min
Klippebredde 220 mm
Udskiftning af skærekniv delnr. 2125300015
Klippehøjde, min.-maks.(1) 20 mm - 60 mm, trinløst regulerbar
Antal knive 3 (drejelige)
Motorer 3 (kulfri)
Skråninger op til 40 % (22°)
Ladesystem
Ladestrøm Maks. 3,0 A
Gennemsnitlig opladningstid 110 minutter for 5.0AH
Gennemsnitlig driftstid uden belast-
ning pr. fuld batteriopladning
260 min for 5.0AH
Generelle data
beskyttelse af plæneklipperen IP X4
Beskyttelse af ladestationen IP X4
TEKNISKE SPECIFIKATIONER

5
DK
Strømforsyning IP 65
plæneklipperens vægt 9,3 kg med batteri
plæneklipperens størrelse, LxBxH 590 x 450 x 250 mm
Pakkens størrelse, LxBxH 700 × 530 × 275 mm
Trådløs forbindelse
Bluetooth-modul BT 5.0 lavenergi
WIFI-modul 2,4 G HZ
App Til Android og iOS
Støjniveau
Lydtrykniveau i brugerens position: Lpa: 50,7 dB(A), k=3 dB(A)
Målt lydeffektniveau: LWA: 60,0 dB(A), k=3 dB(A)
Garanteret lydeffektniveau: 63 dB(A)
III Produkt i klasse III: Designet til at blive
forsynet af en separat forsyning med
ekstra lav spænding (SELV). Spændin-
gen fra en forsyning af typen SELV
er så lav, at en person normalt kan
komme i kontakt med den uden risiko
for elektrisk stød.

6
SIKKERHEDSANORDNINGER
1. Tyverisikring/afbrydermekanisme
Tyverisikringen/afbrydermekanismen
forhindrer andre i at bruge eller køre
plæneklipperen, medmindre vedkom-
mende har en gyldig kode. Du bliver
bedt om at indtaste en firecifret kode
efter eget valg, som skal bruges som
sikkerhedskode.
2. Løftesensor
Hvis plæneklipperen løftes mere end
10 mm fra jorden, når kniven er i brug,
stopper kniven straks med at rotere.
3. Vippesensor
Hvis plæneklipperen vippes opad fra en
hvilken som helst side mod en lodret
position, standser kniven straks.
4. Forhindringssensor
Plæneklipperen registrerer forhindrin-
ger, der står i vejen under drift. Hvis
plæneklipperen støder på en forhin-
dring, holder den op med at køre i den
retning og bakker væk fra forhindrin-
gen.
5. Regnsensor
Plæneklipperen har en regnsensor, som
kan standse plæneklipperen i regnvejr.
6. Nødstopknap
Hvis du trykker på STOP-knappen,
standser plæneklipperen og kniven
med det samme.
7. Hovedafbryder
Når hovedafbryderen slukkes, afbrydes
al drift. Den skal slukkes, før plæneklip-
peren løftes, og ved enhver form for
vedligeholdelse.
8. Lukket batteri
Batteriet, der driver plæneklipperen, er
fuldstændig forseglet og lækker ikke
nogen form for væsker, uanset hvor det
er placeret.
9. Basisstation/omkredsafbryder og
afgrænsningskabel
Plæneklipperen kan ikke køre, hvis der
ikke er installeret et afgrænsningskabel,
som aktiveres via basisstationen. Plæ-
neklipperen kører ikke, hvis afgræns-
ningskablet ikke er tilsluttet korrekt eller
er beskadiget.

7
DK
Indholdsfortegnelse
SIKKERHEDSSYMBOLER.......................................................................................... 2
Advarsel om lynnedslag ............................................................................................3
TEKNISKE SPECIFIKATIONER ................................................................................ 4
SIKKERHEDSANORDNINGER ................................................................................. 6
HOVEDKOMPONENTER ........................................................................................... 9
Knapper på plæneklipperen...................................................................................10
LÆR PLÆNEKLIPPEREN AT KENDE..................................................................... 11
Grundlæggende driftsprincipper ......................................................................... 11
Spiraltilstand.............................................................................................................. 11
Justering af klippehøjden ...................................................................................... 11
INSTALLATION ........................................................................................................ 12
Introduktion ..............................................................................................................12
Omkredsøer................................................................................................................12
Afgrænsningskabel .................................................................................................. 13
Stier, indkørsler og veje........................................................................................... 15
Ladestation................................................................................................................. 15
Placering af ladestationen ...................................................................................... 15
Forbered afgrænsningskablet til ladestationen.................................................16
Slut ladestationen til opladeren ............................................................................16
Oplader - Fejlfinding................................................................................................ 17
Oplysninger om opladning .................................................................................... 18
Tænd og test installationen ...................................................................................18
Stop plæneklipperen på et hvilket som helst tidspunkt.................................. 18
Fastgør opladningsbasen........................................................................................ 18
LED-forlygte...............................................................................................................19
PROGRAMMERING.................................................................................................. 19
Kontrolpanel ..............................................................................................................19
Oversigt over hovedmenuen for betjening........................................................19
Batteri .........................................................................................................................19
Slå græs i regnvejr ....................................................................................................21
Grænseklipning.........................................................................................................21
Ultralydsindstilling ..................................................................................................22
LED-indstilling ..........................................................................................................23

8
Spiralklipning............................................................................................................23
Vejledning om trådløs forbindelse .......................................................................25
WIFI-indstilling ........................................................................................................26
På plæneklipperen....................................................................................................26
I appen.........................................................................................................................27
Indstil arbejdstid .......................................................................................................30
Indstil dato og klokkeslæt.......................................................................................30
Tidsstatistik................................................................................................................ 31
Skift pinkode..............................................................................................................32
Hvad du skal gøre, hvis du glemmer pinkoden:................................................32
Fejlhukommelse ........................................................................................................33
Sprog............................................................................................................................33
Indstilling af display ................................................................................................34
Information................................................................................................................34
Klipning ......................................................................................................................34
Opladning...................................................................................................................35
Opdatering af firmware...........................................................................................35
Advarsler og oplysninger........................................................................................36
VEDLIGEHOLDELSE ................................................................................................ 38
Batteriets levetid .......................................................................................................38
Opbevaring om vinteren.........................................................................................39
Rengøring og vedligeholdelse...............................................................................39
Rengøring af plæneklipperen................................................................................39
Rengøring af undersiden........................................................................................39
Rengør kontaktstifterne og terminalerne...........................................................39
Slibning af knivblad .................................................................................................39
Udskift knivene .........................................................................................................39
Udskiftning af batteriet .......................................................................................... 40
FEJLFINDING ........................................................................................................... 41
Ladestation.................................................................................................................41
Plæneklipper ..............................................................................................................41

9
DK
br bsbp
bt
bq
bu cl
cm
1
6
23 4
5
bn
bo
bm
7
8
9
bl
HOVEDKOMPONENTER
1. STOP-knap
2. Kontrolpanel og digital skærm
3. Drejeknap til justering af højden
4. Regnsensor
5. Ultralydsåbning
6. LED-lys
7. Forhjul
8. Knivholder
9. Baghjul
10. Batteridæksel
11. Knive (3 stk. + 3 stk.)
12. LED-indikator
13. Ladestation/Basisstation
14. Oplader
15. Fastgørelsespløk (til afgræns-
ningskabel)
16. Fastgørelsespløk (til ladestationen)
17. Måleregel
18. Afgrænsningskabel
19. Kabelstik
20. Spændenøgle
21. Håndtag (til ladestationen)

10

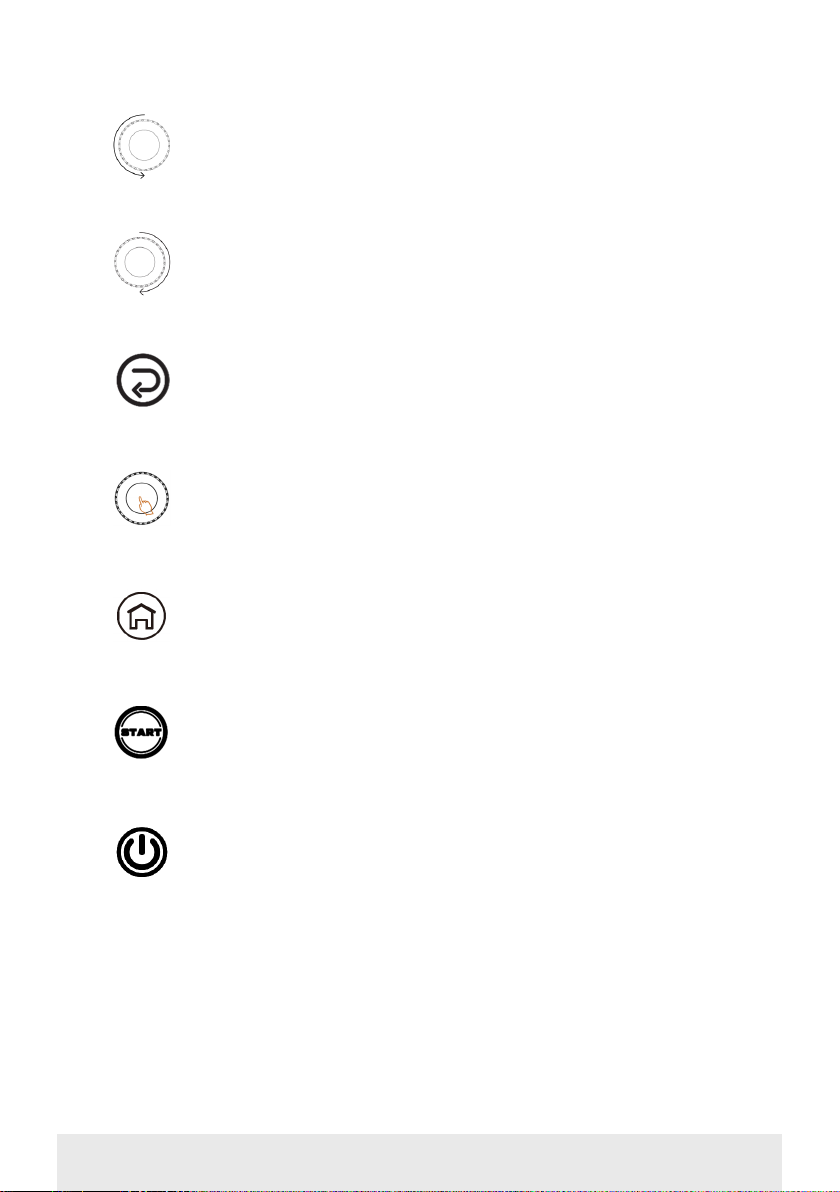

Knap til markering op/tilbage: Ved hvert skift mod uret bevæger mar-
keringen sig opad eller til venstre, afhængigt af den aktuelle menu.
Knap til markering ned/frem: Ved hvert skift med uret bevæger mar-
keringen sig nedad eller til højre, afhængigt af den aktuelle menu.
Returknap: Tryk én gang for at gå tilbage den forrige menu eller an-
nullere ændrede indstillinger. LED-kontakt: Tryk længe for at tænde/
slukke LED-lyset
OK-knap: Bekræft indstillingerne.
Knappen Home: Tryk på denne efterfulgt af OK-knappen for at sende
plæneklipperen tilbage til ladestationen.
Tryk længe for at få vist hovedmenuen for betjening.
Knappen Start: For hvert tryk begynder plæneklipperen at køre sit
program.
Utralydsknap: Skift mellem ultralydsfunktionen ved at trykke længe
på denne knap.
Tænd/sluk-knap: Starter eller slukker for plæneklipperen.
Knapper på plæneklipperen
