Smailo OPTIC User manual

Camera video auto Smailo Optic
1. Caracteristicile produsului
2. Diagramă structurală
3. Structurăfuncțională
4. Operațiuni
- Înaintea utilizării
Pornire /Oprire
Încărcare baterie
Card de memorie
- Funcţii de bază
Mod video
Mod fotografie
Mod de redare
Setări sistem
- Interfață
Interfață Mini-USB
Interfață HDMI
5. Specificațiile produsului
1. Caracteristicile produsului
Acest produs este o cameră auto cu un format video FHD, care dispune de
interfață multimedia HDMI pentru a transmite imagini video de înaltă
definiție necomprimate, pe canale audio multiple. Este folosită în principal în
industria auto pentru a îmbunătăți siguranța șofatului în viața de zi cu zi sau
în călătorii.

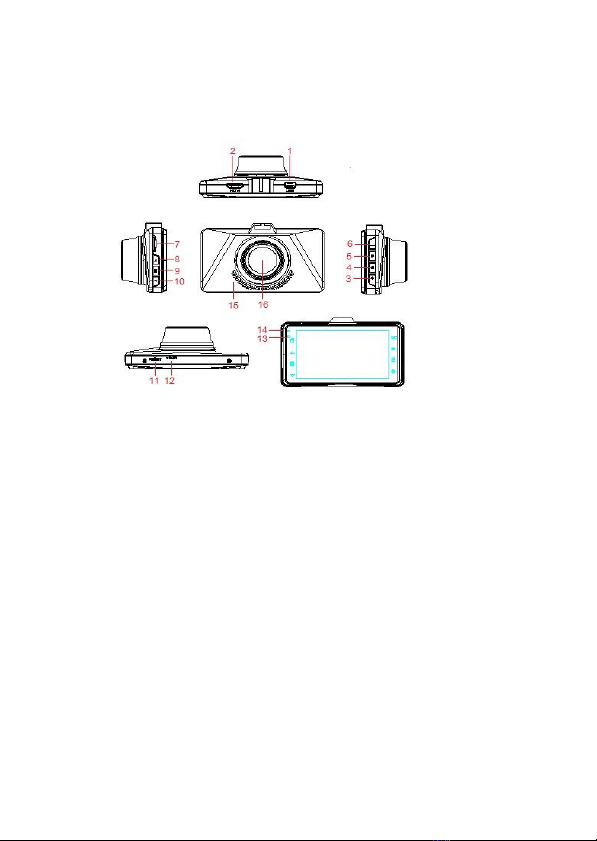

2. Diagramă structurală

3. Structură funcțională
1. USB 5V
2. Ieșire HDMI
3. Buton pornire/oprire
4. Buton pentru blocare de urgență
5. Butonul MOD
6. Buton Înregistrare/OK
7. Slot micro SD Card
8. Săgeată navigare sus
9. Meniu
10. Săgeată navigare jos
11. Resetare
12. Microfon
13. Indicator de încărcare
14. Indicator de stare
15. Difuzor
16. Lentilele camerei

Instrucțiuni speciale:
Poziție
Definirea funcției
Buton pornire/oprire
Pornire și oprirea aparatului
Buton Înregistrare/OK
Pornire/oprire inregistrare, fotografiere,
confirmare meniu
Buton meniu
Funcții meniu
Buton MOD
Comutare între video/foto/mod redare
Buton blocare
Apăsați scurt în timpul filmarii pentru
protejare la stergere a fisierului
Săgeată navigare sus
Navigare meniu în sus
Săgeată navigare jos
1)Navigare meniu în jos 2)
Pornire/oprire microfon în modul video
Buton resetare
Resetare dispozitiv
Indicator de încărcare
Iluminare verde când dispozitivul se
încarcă/ fărăiluminare când e încărcat
Indicator de stare
Iluminare roșu intermitent în timpul
înregistrării, fărăiluminare la oprire
înregistrare, iluminare rosu continuu pe
mod Stocare Masivă / Cameră PC
4. Operațiuni
Instrucțiuni de utilizare:
Pornire/oprire
Apăsați lung butonul Pornire/Oprire pentru pornire/oprire.
Atunci când folosiți un încărcător de mașină, camera începe să înregistreze
în mod automat. Dacă scoateți încărcătorul de mașină, înregistrarea se
oprește in mod automat și este salvată.
Camera trebuie conectată permanent la încărcătorul auto.
Încărcarea bateriei
Sunt 2 căi pentru încărcarea bateriei.
1. Folosiți cablul USB care va încărca camera conectată la un
computer;
2. Folosiți încărcătorul de mașină inclus.
Pe ecranul LCD va apărea iconița de încărcare. Atunci când încărcarea este
completă iluminarea este oprită. Timpul de încărcare diferăîn funcție de

- Modul video: înregistreazăfişiere video în mod automat
si în condiții de luminozitate scăzută
- Mod Fotografie
- Mod redare: redă fotografii și videoclipuri
Folosind butonul MOD, se poate face comutarea între aceste moduri. Modul
video va fi setat ca implicit la pornirea dispozitivului.
Opțiuni modul video
Apăsând butonul MOD, puteţi comuta pe modul video. Apăsaţi pe butonul
OK pentru a porni înregistrarea. Apăsaţi pe acelaşi buton OK pentru a opri
înregistrarea.

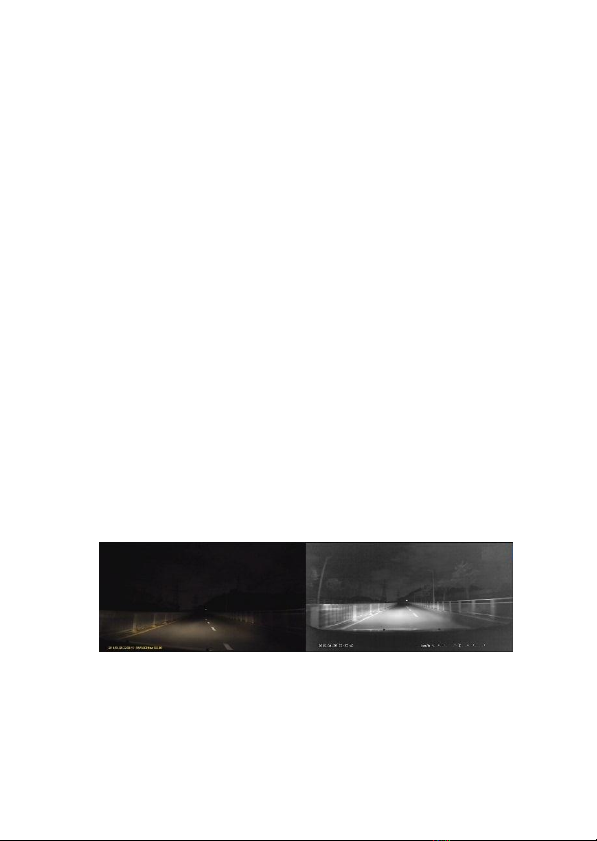

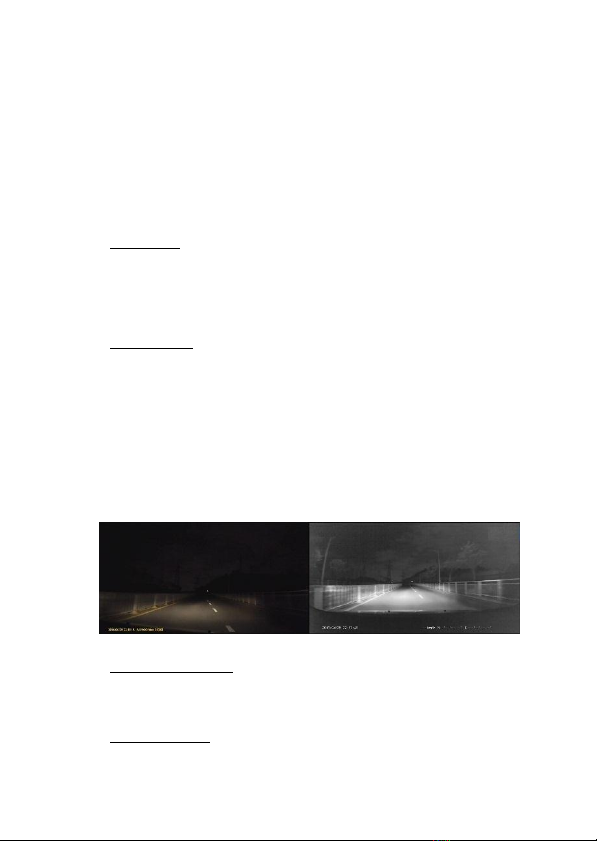

Modul color 5 secunde
In modul filmare în condiții de luminozitate scăzută, numărul mașinii poate fi
alb din cauza contrastului de lumină. Apăsați butonul MOD atunci când
înregistrați, pentru a comuta modul de filmare în condiții de luminozitate
scăzută, în modul de culoare normal. După 5 secunde, acesta va reveni din
nou la modul de filmare în condiții de luminozitate scăzută
Funcţii de bază
Acest produs este echipat cu funcția filmare în condiții de luminozitate
scăzută și are 3 moduri:
modalitatea de încărcare aleasă. Rolul bateriei este acela de a salva ultima
filmare făcută precum și ora și data setate. Capacitatea bateriei este de 180
mhA.
Cardul de memorie
Introduceți un card micro SD (nu este furnizat) în slotul pentru card SD.
Camera dvs. de bord acceptă carduri SD cu o capacitate de până la 32 GB
(clasa 10).
Pot exista anumite incompatibilități cu anumite carduri mai performante,
carduri existente la vânzare, care au în denumire “I”, “U1” sau “U2”, tocmai
de aceea recomandăm folosirea unui card de tipul microSD HC simplu,
minim clasa 6, recomandat clasa 10 (fără a avea în denumire acele
semne). Pentru o funcționare corectă, recomandarea noastră este de a
folosi un card destinat exclusiv acestui aparat, formatat în prealabil (în
calculator, in format FAT 32).
Este necesar să formatați cardul SD atunci când îl utilizați pentru prima
dată. Înainte de introducerea în cameră, cardul se formatează în format
FAT 32. Recomandăm utilizarea unui card exclusiv pentru acest dispozitiv.

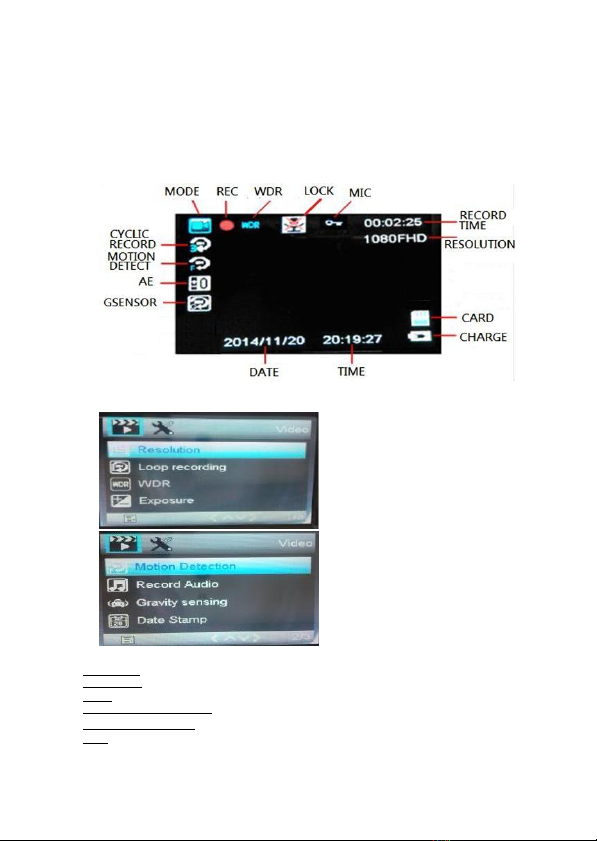

Apăsați butonul MENIU (mod video –filmare oprita) pentru a intra în setările
video:
Rezoluție: sunt disponibile trei opțiuni: 1080FHD1920*1080 / 720P1280*720
/ VGA640*480
Înregistrare ciclica: Oprit / 1min / 3min / 5min
WDR: Pornit / Oprit

Expunere + 2, + 1, 0, -1, -2
Detectare mișcare: Pornit / Oprit
Înregistrare audio: Pornit / Oprit
Afisare dată: Pornit / Oprit
G senzor: oprit / sensibilitate ridicată / sensibilitate medie / sensibilitate
scăzută
În cazul în care este activă opțiunea camera începe să filmeze timp de
5,10 sau 30 secunde, în cazul unei mișcari bruște, de exemplu impact, cu
protejarea la ștergere a fișierului respectiv. În funcție de parametrii setați
pentru senzorul G , intensitatea mișcarii care declanșează filmarea poate
să difere!
LDWS: Pornit / Oprit; Setări LDWS: - OK
- Anulează
Mod fotografie
Comutați pe modul fotografie, apăsând pe butonul MOD.

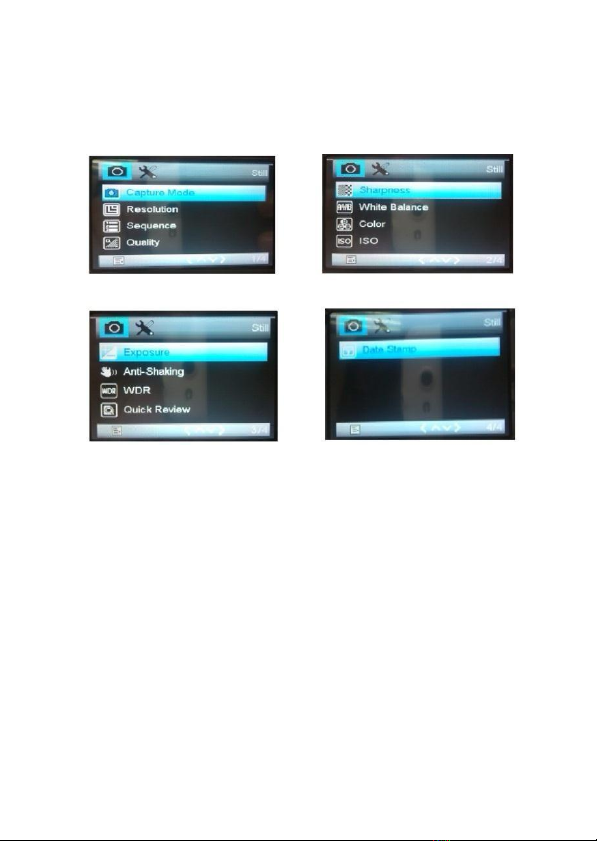

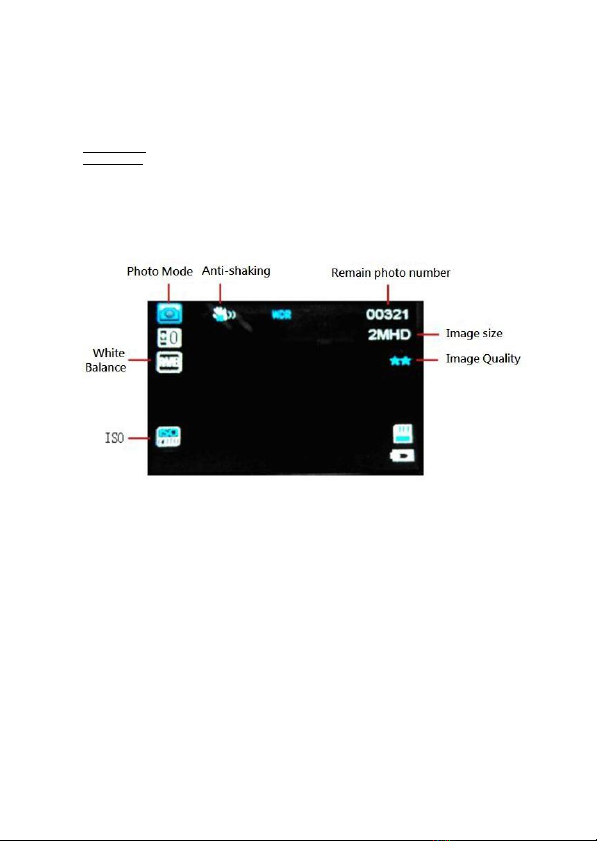

Apăsați butonul MENIU pentru a intra în setări Fotografie
Temporizator: Oprit / 2s / 5s / 10s (va realiza fotografia la apăsare buton
respectiv după 2, 5 sau 10s de la apăsare buton)
Rezoluție:

12M 4032*3024 10M 3648*27368M 3264*2448 5M 2624*1984
3M 2048*1536 2MHD 1920*1080 1M 1280*720 VGA 640*480
Fotografiere continuă: Pornit (3 fotografii) / Oprit
Calitate: Ridicată / Standard / Mod economic
Acuitate: Scăzută / Standard / Ridicată
Balanță alb: automat / însorit / noros / Tungsten/ fluorescent
Culoare: culoare / alb&negru / sepia
ISO: auto / 100 / 200 / 400
Expunere: +2, +1, 0, -1 ,-2
Stabilizare imagine: Pornit / Oprit
Vizualizare rapidă: Oprit / 2 secunde / 5 secunde
Afisare dată: Pornit / Oprit
Mod redare

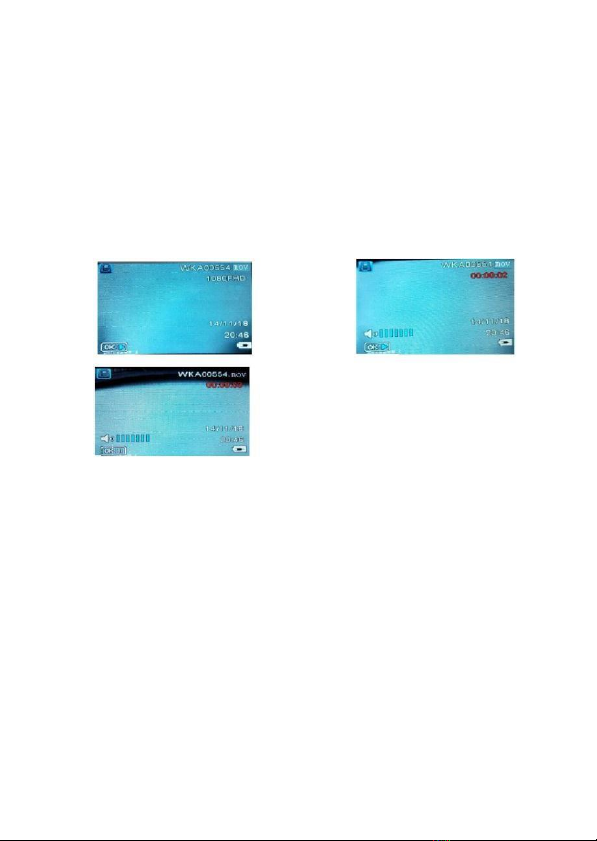

Apăsați butonul MOD pentru comutare la modul redare, apăsați butonul de
navigare SUS sau JOS, pentru a selecta fișierul dorit.
Redați fișierele înregistrate: apăsați butonul OK pentru a reda fișierul
selectat. Redarea fișierului se va opri dacă veți apăsa din nou butonul OK.

Setări redare
Ștergere: Ștergeți fișierul curent/Ștergeți tot (Pentru a şterge un fişier,
apăsaţi butonul MENIU şi selectaţi opţiunea Ştergere)
Protecție: Blocați fișierul curent, deblocați fișierul curent, blocați toate
fișierele, deblocați toate fișierele.
Vizualizare Slide show: 2 secunde/5 secunde/8 secunde
Setări meniu și sistem
Apăsați buton MENIU de 2 ori în oricare din cele 3 moduri (filmare video
sau vizualizare) pentru a intra în setările sistemului. Apăsați butonul de
navigare SUS/JOS pentru a selecta opțiunea dorită și confirmați apăsând
butonul OK. Apăsați butonul MENIU pentru a vă întoarce în modul de
vizualizare.
Opțiuni setări sistem
-Dată/oră: YY/MM/DD MM/DD/YY DD/MM/YY
-Număr înmatriculare: Pornit / Oprit număr: 0-10 (stabileste numarul
caracterelor numarului de inmatriculare)
-Oprire automată: Oprit / 1 minute / 3 minute / 5 minute
-Sunet butoane: Oprit / Pornit
-Limbă: Română, English,Chinese Traditional, simplified Chinese,

Japanese, Russian, German, French
-Frecvență: 50Hz / 60Hz
-Screen Saver: Oprit / 30 secunde / 1 minut / 2 minute
-Formatare: card SD
-Setări implicite: Oprit / Pornit
Versiune:
Interfață
Interfață MiniUSB
Conectați la computer cu ajutorul cablului miniusb- apăsați butonul
PORNIRE/OPRIRE, apoi dispozitivul va afișa în mod automat ecranul cu
meniul USB.

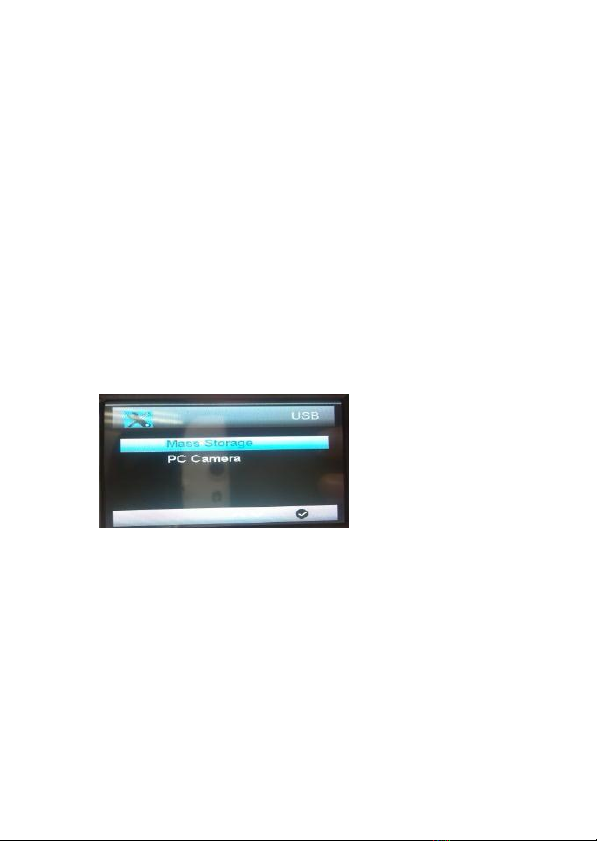

Sunt disponibile 2 moduri:
1. Stocare masivă: În acest mod pof fi accesate fișierele video și
fotografiile de pe cardul de memorie inserat in dispozitiv.
2. Camera PC: Camera va functiona ca și webcam.
Notificări pentru opțiunile USB
Dacă echipamentul USB sau funcționalitățile camerei nu sunt recunoscute,
vă rugăm să scoateți echipamentul USB şi să reinstalați.
1. Deschideți “my computer”
2. Click dreapta și alegeți “Proprietăți”
3. Click “echipament administrator”, din hardware
4. Eliminați “USB stocare masivă”

5. Conectați din nou și selectați stocare masivă
După ce ați urmat acești pași, dispozitivul se va restarta automat și va putea
recunoaște echipamentul USB sau camera să funcționeze în mod normal.
Interfață HDMI
Interfață HDMI integrat cu transmisie digitală și sunet digital. Dizpozitivul
poate transmite fişiere audio și video de înaltăcalitate către boxe, playere
DVD, computere, console jocuri,TV.
Dispozitivul va comuta automat ieșirea video spre TV, atunci când este
conectat un TV cu ajutorul cablului HDMI.
5. Specificațiile produsului
Unghi de vizualizare
145 grade
Diagonala ecran
3 inch (7.62 cm)
Platformă
1080P FHD MCU + optic cu senzor 2
milioane pixeli
Memorie
DDR 256Mbit
Rezoluție video
1080FHD1920*1080/720P1280×720/VG
A640×480
Format fișier
Foto- JPEG
Video- H.264 MOV
AWB
automat
Efect culoare
culoare/ alb&negru / sepia
Înregistrare ciclică
Da
Salvare automată
fişiere
Da
Detectare mișcare
(se activează în
absenţa şoferului)
Da
YY/MM/DD
Da

Memorie card
Micro SD card (capacitate minimă 4GB-
capacitate maximă 32GB)
Limbă
Română, Chinese Traditional,simplified
Chinese,English, Japanese, Russian,
German, French
HDMI
Da
Baterie
180 mAh litium
Funcție USB
Stocare masivă / Cameră PC
1.Product features
2. Structural diagram
3. Structure function
4. Operation
Before use
Basic operation
Interface
5. Product specifications
1. Product features
Power ON and OFF
Battery charge
Memory card
Video mode
Picture mode
Playback modes
System Settings
Mini USB interface
HDMI interface
This product is a set of FHD video camera, external card, embedded in a
multifunctional technology with high compression ratio and high performance
video codec technology. It has HDMI multimedia interface to transmit
uncompressed high definition video and multiple audio channels. It is mainly
used in the automotive industry to improve driving safety in everyday life,
traveling, or outdoor activities.
2. Structure diagram

3. Structure functions
1. USB 5V 2. HDMI output 3. Power key
4. Emergency Lock key 5. MODE key 6.REC/OK
key
7. TF card slot 8. UP
key 9. MENU key
10. DOWN key 11. Reset 12.MIC
13. The charging
indicator 14. Power Indicator 15. Speaker
16. The camera
lens
Specialized instructions and LCD meanings
Position Function
definition
Power
key
REC/OK
button
Turn
On and
Off
Record start/stop, Take photo, confirmed
menu item

The
MENU
button
MODE
key
MENU functions
The mode switch (photos, videos, playback
mode)
Lock Key
UP button
DOWN
In the video, a key to achieve short press the lock
function
Up key
1) down key (2) Mic on/off express key in video
key
mode
Reset
Reset the
unit
Indicator:
Power
indicator
Red light flashing when recording, Continuous
on when stop
Charge
indicator
Green light flashing when charging. Off when charge
full.
4.Operation
Before use to prepare
Power On and shutdown
Long press the switch machine is switched, long press it again is
turned off.
When using the car charger, the recorder is automatically switched on and
automatically start the video recording; Pull the car charger, the recorder
automatically to save the video file and turn it off.
The battery charge up
There are two ways to recharge the battery:
1. Use the USB cable will charge the machine connected to the computer;

2. Use included car power charger.
LCD screen will be displayed in the process of charging charging icon,
red indicator light is bright,
charging is complete, the red light is put out.
Memory card
Basic operation
The MicroSD memory card according to the printing
direction, straight forward card slot, until heard a loud sound
"card".
Remove card: to push forward the MicroSD card, card
removed after pop up.
This product equipped night vision function and has
below three modes:
Video mode: recorded a video/Automatically night vision
mode when light is weak.
Picture mode: take photographs
Playback modes: play the photographs and video
Using the MODE key switch between modes. After system boot,
video mode by default.
5 seconds colour mode
In night vision mode, Car number plate may be blank because of strong light contrast.
Press mode key when recording, to change night vision mode to normal color mode.
After 5 seconds, it can back to night vision mode.
Video mode option

Switch to video mode, press video recording, video button again to stop video.
Press the MENU button to enter video Settings:
Resolution: there are three options 1080FHD1920*1080/720P1280*720/VGA640*480
Loop video: Off / 1min /3 min / 5 min
WDR: on/off
Exposure compensation: + 2, + 1, 0, 1, 2
The motion detecting: on/off
Date: on/off

Video audio: on/off
GSENSOR: off/high/medium/low
Picture mode
Switch to picture mode, press the recording button for taking photos

Press the MENU button to enter the photo setting
Capture mode: Single / 2s timer/5s timer/10s timer
Resolution：8M 3264*2448 5M 2624*1984
3M
2048*1536
2MHD
1920*1080
1M
1280*720
VGA
640*480
Sequence: off/on
Quality: Fine/Normal/economic
Sharpness: soft/standard/Strong
White Balance: auto/ Daylight/ Cloudy/ Tungsten/ Fluorescent
Color: color / black & white / sepia
ISO: auto/100/200/400
Exposure: +2,+1, 0,-1,-2
Anti-shaking ：off/on
WDR: off/on
Preview quickly: off/2 seconds/5 seconds
date tag: off/on

PLAYBACK MODE
Press the MODE button switching to playback mode, press UP button forward
or DOWN button backward to select the expected file.
Play the recording files: press the OK button to play the selected file.
playing file will pause if pressing the OK button when playing file.
Playback setting
Delete: Delete current/Delete all
Protection: lock the current file, unlock the current file, lock all files, unlock all files
Slide show: 2 second/ 5seconds /8seconds
Menu setting and system setting
Press the MENU button in the preview mode to enter the system menu setting, and the
current background of “menu setting”is blue, press the UP or DOWN button to select the
expected item, and confirm by pressing the OK button.
Press the MENU button again to go back to the preview mode.
Options for system setting
