TABLE DES MATIÈRES
AVERTISSEMENTS ..........................................................................................................2
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ.................................................................6
DESCRIPTION.................................................................................................................. 7
AVANT D'INSTALLER VOTRE LAVE-VAISSELLE................................................................9
INSTRUCTIONS D’INSTALLATION ...................................................................................9
Préparation et assemblage de la porte du meuble (non fournie) .....................10
Réglage de la tension du ressort de la porte......................................................11
Raccordement à l'alimentation en eau..............................................................12
Application de la bande de condensation..........................................................14
Mise à niveau......................................................................................................14
FONCTIONNEMENT........................................................................ .............................14
Recommandations et mises en garde générales ...............................................15
Chargement des paniers.....................................................................................15
Utilisation de l'adoucisseur d'eau ......................................................................19
Utilisation du liquide de rinçage et distributeur de détergent ..........................21
Programmes de lavage .......................................................................................23
Démarrage du lave-vaisselle ..............................................................................24
NETTOYAGE ET ENTRETIEN..........................................................................................26
Nettoyage du dispositif de filtrage.....................................................................26
Nettoyage de la porte.........................................................................................26
Nettoyage des bras d'aspersion .........................................................................27
Précautions contre le gel....................................................................................27
GUIDE DE DÉPANNAGE ................................................................................................27
DONNÉES TECHNIQUES DU PRODUIT..........................................................................30
FR
Conditions requises pour l’encastrement de l'appareil
9
.....................................

2
AVERTISSEMENTS
Cet appareil est destiné à être
utilisé dans des applications
domestiques et analogues telles
que:
des coins cuisines réservés au
personnel dans des magasins,
bureaux et autres environnements
professionnels;
des fermes;
l’utilisation par les clients des
hôtels, motels et autres
environnements à caractère
résidentiel;
des environnements du type
chambres d’hôtes.
Cet appareil peut être utilisé par des
enfants âgés d'au moins 8 ans et par
des personnes ayant des capacités
physiques, sensorielles ou mentales

3
réduites ou dénuées d’expérience
ou de connaissance, s'ils (si elles)
sont correctement surveillé(e)s ou si
des instructions relatives à
l'utilisation de l'appareil en toute
sécurité leur ont été données et si
les risques encourus ont été
appréhendés. Les enfants ne
doivent pas jouer avec l’appareil. Le
nettoyage et l'entretien par l'usager
ne doivent pas être effectués par
des enfants sans surveillance.
Si le câble d'alimentation est
endommagé, il doit être remplacé
par le fabricant, son service après
vente ou des personnes de
qualification similaire afin d'éviter
un danger.
Les détails concernant la méthode

4
et la fréquence du nettoyage sont
définis en page 26&27 dans la section
de “NETTOYAGE ET ENTRETIEN”.
Il convient que la porte ne soit pas
laissée en position ouverte dans la
mesure où cela pourrait présenter
un danger de basculement.
MISE EN GARDE: Les couteaux et les
autres ustensiles pointus doivent
être placés dans le panier pointe
vers le bas ou en position
horizontale.
Les ensembles de raccordement
neufs fournis avec l'appareil doivent
être utilisés; il convient de ne pas
réutiliser les ensembles de
raccordement usagés.
Les informations sur la façon de

5
charger le lave-vaisselle sont
définies en pages 15-19 dans la section
“CHARGEMENT DES PANIERS”.
La pression minimale admissible
pour l’arrivée d’eau est de 0.04
MPa.
La pression maximale admissible
pour l’arrivée d’eau est de
1 MPa.
La fiche de prise de courant doit
demeurer facilement accessible
après l'installation de l'appareil.
Le nombre maximal de couverts à
laver par ce lave-vaisselle est de 10
couverts.
-

6
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
xLe lave-vaisselle ne doit être utilisé que pour le lavage de la vaisselle et des
ustensiles de cuisine.
xNe déconnectez jamais l’appareil du réseau électrique en tirant sur le câble
d'alimentation, saisissez toujours la prise.
xNe touchez jamais le lave-vaisselle lorsque vous êtes pieds nus ou que vous avez
les mains ou les pieds mouillés.
xN’ouvrez pas la porte durant un cycle de lavage car de la vapeur et de l’eau chaude
pourraient être éjectées du lave-vaisselle.
xSi vous souhaitez vous débarrasser d’un appareil en fin de vie comportant une
serrure / un loquet sur la porte, veillez à ce que celui-ci soit désactivé afin d'éviter
que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
xNe laissez pas les enfants grimper sur la porte du lave-vaisselle et ne mettez aucun
objet lourd sur la porte lorsqu'elle est ouverte; cela risquerait de déséquilibrer
l'appareil.
En ce qui concerne les informations
détaillées sur la méthode de la
fixation et les dimentions
nécessaires, référez-vous dans la
section “INSTALLATION”.


7
DESCRIPTION
Vueavant(Intérieur) Vuearrière
Panneau de Contrôle
1. Étagère porte-tasses
2. Panier supérieur
3. Tuyau interne
4. Panier inférieur
5. Réservoir de sel
6. Distributeur de détergent et de liquide de rinçage
7. Panier à couverts
8. Bras de pulvérisation
9. Dispositif de filtrage
10. Valve d'arrivée d'eau
11. Tuyau de vidange
Côté gauche du panneau de contrôle
1. Touches des programmes de lavage
Intensif Normal Éco Verre 90 minutes Rapide
2. Voyants des programmes de lavage
3. Affichage
xAffiche la durée du programme, le délai de départ différé, le réglage de la dureté de
l’eau et les codes d’erreur.
60 55
Eco
45 45
65
40
1 2
234 910 11
15678

8
Rajouter du liquide
de rinçage
Rajouter
du sel
5. Touche Départ différé
6. Touche Séchage extra
7. Bouton de fonction demi-charge
8. Bouton marche/arrêt
9. Indicateur lumineux des séchage extra
10. Indicateur lumineux des fonction demi-charge
11. Indicateur lumineux des marche/arrêt
4. Voyants d’état

9
AVANT D'INSTALLER VOTRE LAVE-VAISSELLE
Avant de brancher le lave-vaisselle à l'alimentation, vérifiez que la tension indiquée
sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre
domicile.
Cet appareil doit être relié à la terre. Le fabricant n’est pas responsable pour les
dommages se produisant à cause de l’utilisation de l’appareil sans mise à la terre.
AVERTISSEMENT : Coupez l'alimentation électrique avant de procéder à l'installation
du lave-vaisselle.
INSTRUCTIONS D’INSTALLATION
Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du
moment où vous disposez d'assez d'espace pour le brancher et le relier aux
canalisations d'arrivée et de sortie d'eau.
Pour des raisons de sécurité, n’utilisez pas de rallonge avec cet appareil.
Conditions requises pour l’encastrement de l'appareil
Il doit y avoir un écart d'au moins 50 mm entre le côté de la porte du lave
-
vaisselle et
le mur ou le meuble à proximité.
  
NN
NN

NN

Espace entre le bas du meuble et le sol
Entrées du câble
d'alimentation,
du tuyau de
vidange et du
d’arrivée d’eau
Meuble
Espace minimal
de 50 mm
Lave-vaisselle
Porte du
lave-vaisselle


Préparation et assemblage de la porte du meuble (non fournie)
(Unités: mm)

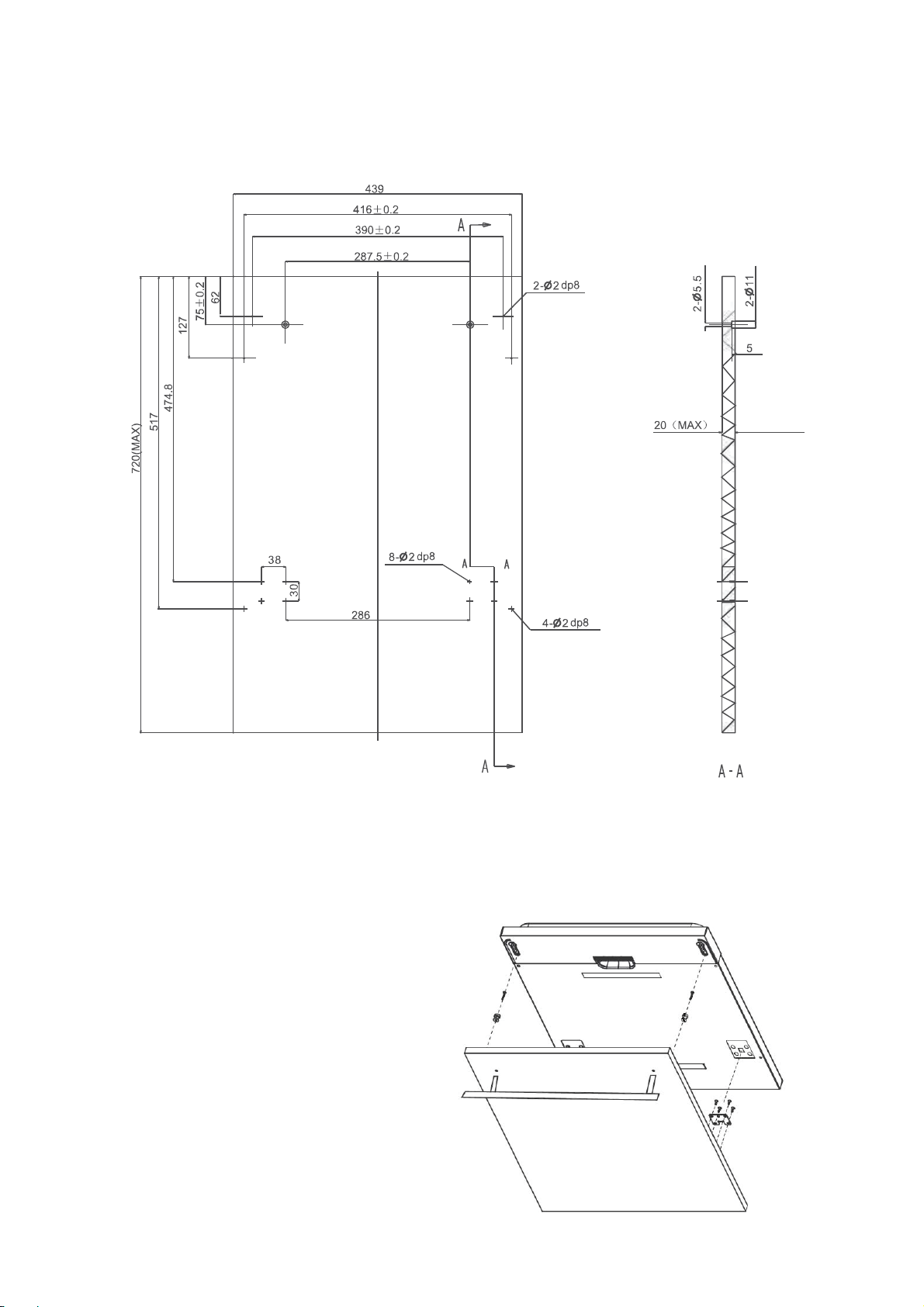

1. Utilisez le schéma d'installation ci-dessus pour marquer les trous puis percer les
trous dans la porte du meuble.
2. Fixez la porte décorative sur la porte du lave-vaisselle avec les vis, boulons et
supports fournis.
10

11
3. Retirez les quatre vis de l'intérieur de la porte du lave-vaisselle et fixez la porte du
meuble à la porte du lave-vaisselle en insérant les quatre longues vis puis en les
serrant.
Quatre vis Utilisez les quatre longues vis
Réglage de la tension des ressorts de la porte
La porte du lave-vaisselle est fixée à des ressorts. Ils sont réglés à l'usine pour
garantir qu'ils soient correctement tendus, afin que la porte puisse être ouverte et
fermée en douceur.

12
xUne fois que la porte du meuble a été fixée, vous devrez régler la tension des
ressorts de la porte.
xUtilisez une clé Allen (non fournie) pour faire pivoter la vis de réglage ou serrer ou
desserrer le câble d'acier.
xLa tension des ressorts est correcte lorsque :
a) La porte reste à l’horizontale lorsqu'elle est complètement ouverte.
b) Vous êtes en mesure de fermer facilement la porte.
AVERTISSEMENT : Un mauvais réglage des ressorts de la porte risque d’endommager
l’appareil.
Raccordement à l’alimentation en eau
Tuyau d'arrivée d'eau (alimentation en eau froide)
Le tuyau d'arrivée d'eau de la machine se termine par un
connecteur femelle de 3/4". La canalisation doit donc comporter un connecteur
mâle similaire ainsi qu'un robinet d'arrêt à proximité.
Vissez le connecteur droit du tuyau d'arrivée au robinet et serrez
fermement; les rondelles doivent impérativement être bien en place à chaque
extrémité du tuyau.
Pression d’eau
Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être
comprise entre 0,04 MPa et 1MPa. L'arrivée d'eau se contrôle au moyen d'un
"interrupteur de pression"; ainsi, si la pression des canalisations n'est pas assez forte,
le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner.
AVERTISSEMENT:Refermez le robinet après usage.

13
Raccordement à l’évacuation d'eau
Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne
d'évacuation.
L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur
maximale doit être de 1000 mm au-dessus de la base du lave-vaisselle. L’extrémité
du tuyau ne doit pas être plongée dans l’eau pour éviter tout risque de reflux.
Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de
permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.
Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez
tous les raccords de tuyaux. Resserrez les raccords si nécessaire.
Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite
vous-même, veuillez consulter un plombier qualifié.
Plan de travail

14

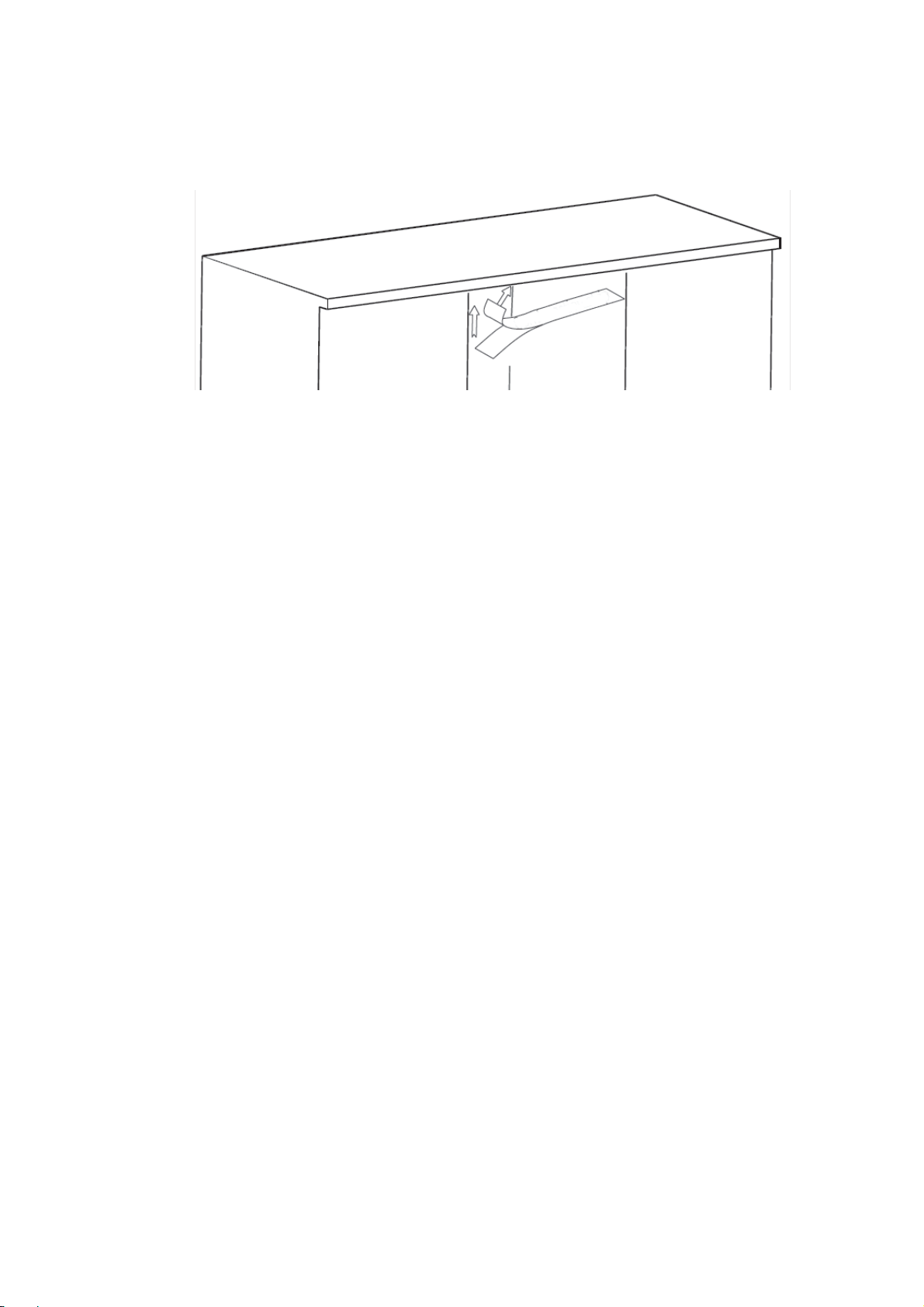

Application de la bande de condensation
La bande de condensation doit être montée sur la face inférieure du plan de travail
pour le protéger contre la pénétration de l'humidité.
1. Assurez-vous que le dessous du plan de travail est propre.
2. Enlevez le papier de protection de la bande.
3. Collez la bande de condensation sous le plan de travail.
Mise à niveau
Placez le lave-vaisselle sur une surface plane et stable.
Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui
permettre de fonctionner correctement. Le cas échéant, réglez les pieds sous la base
de l'appareil pour corriger sa position.
FONCTIONNEMENT
Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de
détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les
bras d’aspersion en rotation, passe par un filtre qui enlève les restes de nourriture et
les particules sales, puis retourne dans les bras d’aspersion.
L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le
nombre de fois dépend du cycle utilisé).
REMARQUE :
Une eau trop dure affecte le fonctionnement du lave-vaisselle. L’eau dure provoque
également des dépôts d’hydroxyde de calcium (pellicule blanche) et/ou de tartre sur
la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située
dans le puisard sous la grille amovible du filtre.
Pour minimiser les conséquences de ce problème, il est recommandé de faire
fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois
par semaine).
Bande de condensation

15
Recommandations et mises en garde générales
Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les
instructions ci-dessous pour savoir quels types d'articles mettre au lave-vaisselle, et
comment.
Avant d'insérer la vaisselle dans les paniers, vous devez:
xEnlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtre
ou d'abîmer le puisard.
xFaire tremper les résidus brûlés au fond des poêles et des casseroles avant de les
mettre au lave-vaisselle.
Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la
mettre dans la machine.
AVERTISSEMENTS:
xFaites en sorte que toute la vaisselle tienne bien en place et ne risque pas de se
renverser ou de gêner la rotation des bras d’aspersion au cours du cycle.
xLes récipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement
être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais,
faute de quoi l'eau risque de rester piégée à l'intérieur.
xN'empilez pas les articles à laver les uns sur les autres.
xÉvitez de placer les verres trop près les uns des autres: ils risqueraient de se
heurter et de se casser.
xChargez les articles les plus volumineux ou ceux qui sont les plus difficiles à
nettoyer dans le panier du bas.
xVérifiez que tous les articles à laver peuvent passer au lave-vaisselle.
Articles ne pouvant pas aller au lave-vaisselle:
xPlats, pots ou récipient en bois
xObjets d'artisanat
xPlats en plastique (sauf indication contraire)
xPlats (et autres objets) en cuivre, en étain, en zinc ou en laiton
xPlats en aluminium
xArgenterie
xVerre et cristal
xArticles portant des décorations
Chargement des paniers
Chargement des paniers supérieur et inférieur
Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats
et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits
bols et les plats peu profonds.
Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les

16
assiettes, les saladiers, etc.
Les plats et les grands couvercles doivent être disposés de préférence sur les bords
du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner
librement.
La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les
surfaces.
Paniersupérieur Panierinférieur
Tasses
Soucoupes
Verres
Ramequin
Grand bol
Saladier Assiettes à
dessert
Grandes assiettes
Assiettes
creuses
Plat ovale
Le panier supérieur est équipé de deux étagères porte-tasses.
Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être
repliées si nécessaire, comme illustré ci-dessous.

17
Réglage du panier supérieur
La hauteur du panier supérieur peut être réglée de façon à faire de la place pour des
ustensiles encombrants à la fois pour le panier supérieur et inférieur. La hauteur du panier
supérieur peut être réglée en soulevant la poignée de chaque côté du panier, comme
illustré ci-dessous:
Les supports d'assiettes peuvent être mis à
l'horizontale afin de gagner de la place dans le
panier inférieur, lorsque vous devez laver un plat
très volumineux, par exemple.
Position inférieure Position supérieure
Poignée de réglage

18
1.Cuillères à
2.Fourchettes
3.Couteaux
4.Petites cuillères
5.Cuillères à
6.Cuillères de servi
7.Fourchettes de
8.Louches
dessert
soupe
service
Chargement de l’étagère et du panier à couverts
Placez les couverts sur l’étagère à couverts.
Les couverts doivent être positionnés d’une manière spécifique dans le panier avec leur
manche placé en bas. Par sécurité, les couteaux et les fourchettes doivent être placés avec
leur manche en haut.
Pendant le chargement, veillez à ne pas vous blesser avec les lames des couteaux.
Veillez à ce qu’aucun ustensile coupant ne dépasse du panier.
