THOMSON THBDH09DE User manual

RADIATEUR BAIN D’HUILE
DIGITAL / DECO
THBDH09DE
NOTICE D’UTILISATION
LIRE ATTENTIVEMENT
LES INSTRUCTIONS
Ce produit ne peut être utilisé que dans des locaux
bien isolés ou de manière occasionnelle.

CONSEILS DE SÉCURITÉ
Attention ! Le radiateur ne doit être mis en
marche, seulement lorsque les roulettes sont
parfaitement bien fixées.
1. Lire attentivement la notice avant toute
première utilisation de l’appareil.
2. Le produit doit être installé en respectant les
règles nationales d'installation.
3. Il est nécessaire de surveiller et d’être prudent
lorsque l’appareil est à portée des enfants.
4. Cet appareil est uniquement destiné à une
utilisation domestique et intérieure. Ne pas
l’utiliser à l’extérieur. Utiliser l’appareil
uniquement comme indiqué sur la notice.
5. Toute autre utilisation non conforme aux
instructions du fournisseur pourrait causer des
dommages matériels ou blesser une
personne. Ne pas utiliser cet appareil à
d’autres fins que celles prévues par le
fabricant.
6. Utiliser ce produit dans une pièce bien aérée
et ventilée. Ne pas le couvrir.
7. Ne jamais essayer d’ouvrir les éléments remplis
d’huile, de démonter les boutons de
commande, d’introduire des objets dans la
grille de ventilation. Le fabricant ne pourrait
être tenu pour responsable.
FR-2

8. Ne pas laisser ce produit sans surveillance
lorsqu’il fonctionne. En cas de non-utilisation,
toujours s’assurer que le produit est bien sur la
position « Arrêt » et le débrancher de la prise.
9. De grandes précautions doivent être prises
lors de son utilisation par ou près d’enfants ou
de personnes âgées.
10. Si le câble d'alimentation est endommagé, il
doit être remplacé par le fabricant, son
service après-vente ou des personnes de
qualification similaire afin d'éviter un danger.
11. Ne pas mettre le câble sous un tapis ou tout
objet lourd et ne pas couvrir.
12. Le tenir hors des points de passage afin
d’éviter tout incident. Ne pas utiliser sur des
surfaces instables.
13. Afin de prévenir tout risque d’incendie ou
d’électrocution, il est impératif de ne pas
exposer cet appareil à la pluie ou à l’humidité
et de ne pas l’ouvrir. L’appareil contient des
parties électriques qui pourraient vous
électrocuter ou vous brûler.
14. Ne pas placer cet appareil près de textiles,
surfaces ou liquides inflammables afin d’éviter
tout risque de feu. Le tenir bien éloigné de
toutes sources à risques et maintenir à
distance de sécurité (que ce soit de face, de
FR-3

l’arrière ou des côtés). Ne pas utiliser cet
appareil dans des lieux tels que des garages,
entrepôts où sont stockés des produits
dangereux ou inflammables (peintures,
essences, alcools …).
15. L’appareil ne doit pas être placé juste en
dessous d’une prise de courant.
16. Ce produit est chaud lorsqu’il fonctionne. Afin
d’éviter toutes blessures ou brûlures, ne pas le
toucher directement et utiliser des gants ou
autre moyen.
17. Ne pas utiliser cet appareil de chauffage à
proximité d’une baignoire, d’une douche ou
d’une piscine.
18. Avant toute opération, vérifier que le voltage
de l’appareil correspond au voltage du
secteur (prise murale de 230 volts). Pour éviter
tout risque d’électrocution, brancher
l’appareil en emboîtant correctement les
fiches dans les prises prévues à cet effet.
19. En cas de besoin d’une rallonge, vous assurer
qu’elle est adaptée à la puissance de cet
appareil.
20. Tant que l’appareil reste branché sur le
secteur (prise murale), il n’est pas
déconnecté de la source d’alimentation,
même s’il est éteint. L’appareil doit être
complètement
FR-4

débranché avant tout nettoyage, service,
maintenance ou même déplacement d’un
endroit à un autre.
21. La prise de l'installation doit toujours être
munie d'un raccordement à la terre. Si
l'approvisionnement en courant n'est pas
connecté à la terre, vous ne devez pas
connecter l'appareil.
22. AVERTISSEMENT : Afin d’éviter une surchauffe,
ne pas couvrir l’appareil de chauffage.
23. Cet appareil de chauffage est rempli d'une
quantité précise d'huile spéciale. Les
réparations nécessitant l'ouverture du
réservoir d'huile ne doivent être effectuées
que par le fabricant ou son service après-
vente qui doit être contacté en cas de fuite
d'huile. Les réglementations concernant
l'élimination de l'huile lorsque l'appareil de
chauffage est mis au rebut doivent être
respectées.
24. Cet appareil peut être utilisé par des enfants
âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées
d’expérience ou de connaissance, s'ils (si
elles) sont correctement surveillé(e)s ou si des
instructions relatives à l'utilisation de l'appareil
en toute sécurité leur ont été données et si les
FR-5

risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l'entretien par
l'usager ne doivent pas être effectués par des
enfants, sauf s’ils ont plus de 8 ans et qu’ils
sont surveillés.
25. Il convient de surveiller les enfants pour
s'assurer qu'ils ne jouent pas avec l'appareil.
26. Les appareils ne sont pas destinés à être mis
en fonctionnement au moyen d'une
minuterie extérieure ou par un système de
commande à distance séparé.
27. Cet appareil est destiné à être utilisé dans
des applications domestiques et intérieures.
28. Ce logo signifie AVERTISSEMENTS: Afin d’éviter
une surchauffe, ne pas couvrir
l’appareil de chauffage.
29. Il convient de maintenir à distance les enfants
de moins de 3 ans, à moins qu'ils ne soient
sous une surveillance continue.
30. Les enfants âgés entre 3 ans et 8 ans doivent
uniquement mettre l'appareil en marche ou à
l'arrêt, à condition que ce dernier ait été
placé ou installé dans une position normale
prévue et que ces enfants disposent d'une
surveillance ou aient reçu des instructions
quant à l'utilisation de l'appareil en toute
sécurité et en comprennent bien les dangers
potentiels.
FR-6

31. Les enfants âgés entre 3 ans et 8 ans ne
doivent ni brancher, ni régler ni nettoyer
l'appareil, et ni réaliser l'entretien de
l'utilisateur.
32. En ce qui concerne les informations détaillées
sur la manière de déployer les roulettes avant
utilisation. Référez-vous à la section :
Installation.
AVERTISSEMENT - Certaines parties de ce
produit peuvent devenir chaud et provoquer
des brûlures. Une attention particulière doit être
prise en présence d'enfants et les personnes
vulnérables.
Attention : Brancher l’appareil correctement et
ne pas le laisser à la portée des enfants sans
surveillance.
MISE A LA TERRE
Cet appareil doit être branché sur une prise de terre.
Cet appareil est équipé d’une prise électrique à
terre. Il doit être branché sur une prise murale
correctement installée et équipée d’une prise de
terre.
ATTENTION : Une mauvaise utilisation de la prise de
terre peut entraîner le risque de choc électrique.
Notes : En cas de question concernant la prise de
terre ou le branchement électrique, veuillez consulter
un personnel qualifié.
FR-7

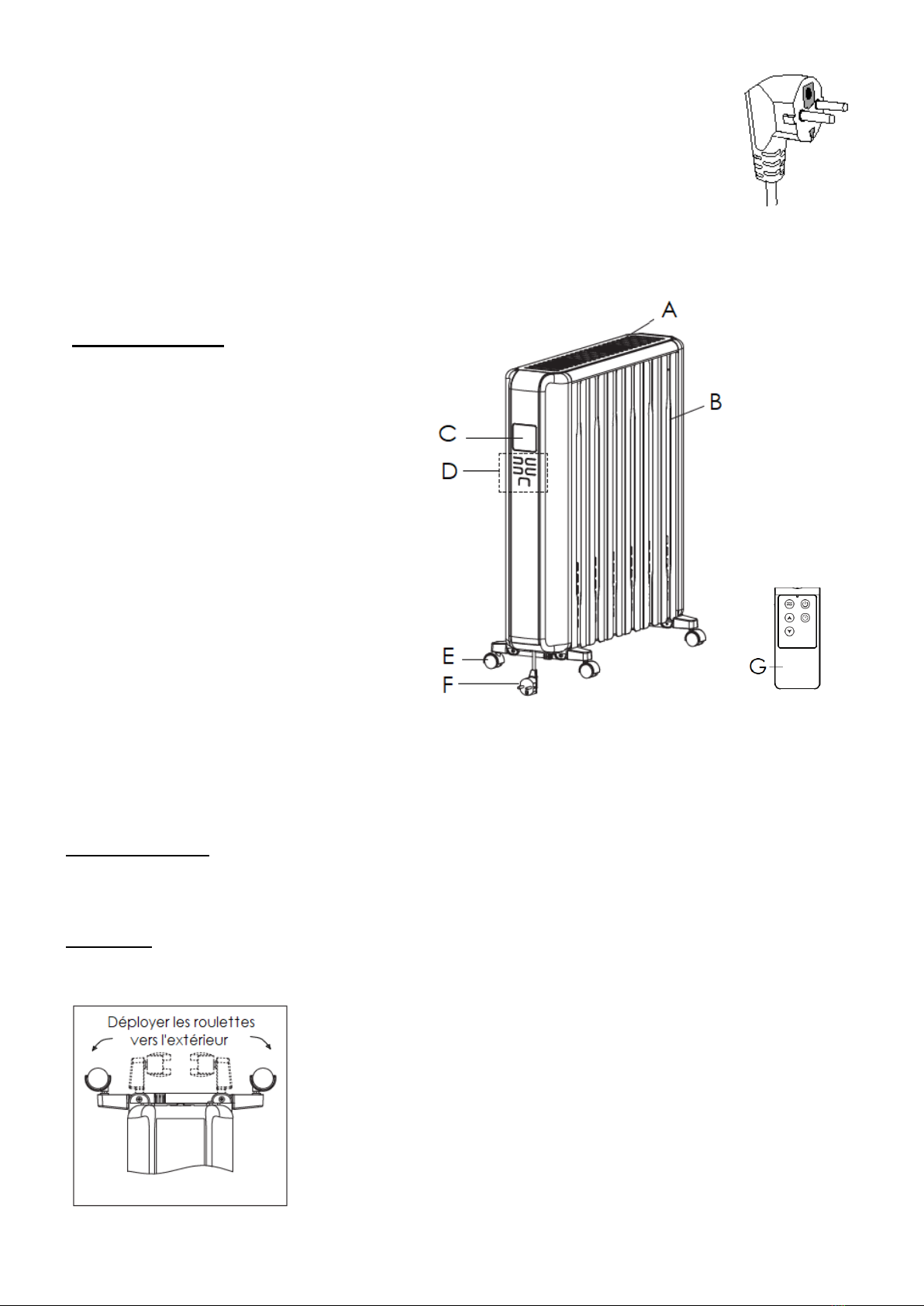

COMPOSITION
A- Sortie d’air chaud
B- Eléments chauffants
C- Ecran LED
D- Panneau de contrôle
E- Roulettes
F - Câble d’alimentation
G- Télécommande
INSTALLATION
Déballez le radiateur et déployez les quatre roulettes vers l'extérieur
Attention :Afin d’assurer la stabilité et éviter le basculement, toujours déployer les
quatre roulettes vers l'extérieur avant utilisation.
FR-8
En cas de court-circuit, la mise à la terre
réduit le risque de choc électrique en
permettant au courant d’être évacué par
le fil de terre

CARACTERISTIQUES TECHNIQUES
Radiateur bain d'huile digital / deco
Puissance
faible
Puissance
moyenne
Puissance
forte
THBDH09DE
800W
1200W
2000W
Tension : 220-240V~50Hz
CLASSE I
« Ce produit est conforme aux exigences imposées par les directives 2014/35/CE (abrogeant la
directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/CE (abrogeant la directive
89/336/CEE) »
FONCTIONNEMENT
PRECAUTIONS D’UTILISATION
1. Avant d’utiliser cet appareil, vous assurer qu’il est posé sur une surface plane
et stable.
Cet appareil est équipé d’un interrupteur anti basculement qui arrête
l’appareil en cas de renversement et s’il n’est pas posé sur une surface stable.
2. Placer le radiateur à 100 cm au moins du mur, des meubles et rideaux.
3. Vérifier que la tension de l’appareil correspond à la tension du secteur
(prise murale de 230 volts).
4. Ce radiateur contient de l’huile, et refroidit lentement après avoir été éteint.
5. Laisser refroidir le radiateur avant de le déplacer
UTILISATION :
Cet appareil est équipé avec des commandes numériques qui offrent la possibilité de
régler la température au degré près désirée. Pour l'utiliser, il suffit de suivre ces
instructions.
FR-9

1. Placez le produit en position verticale sur une surface plane, stable, résistante à la
chaleur. (Les roulettes sur le sol) S'assurer qu'il n'y a rien d’inflammable ou sensible à
la chaleur à 1 mètre autour du produit. Utilisation du produit dans une autre position
peut entraîner un danger.
2. Brancher la fiche à la prise murale, un bip retentit et l’icone s’allume.
Toujours vous assurer que le câble d'alimentation est entièrement déroulé et ne
touchant pas le produit est en cours d'utilisation.
3. Appuyez une fois sur le bouton d'alimentation ( ) pour allumer le chauffage sur la
puissance forte. L'appareil fonctionnera à la forte puissance.
4. Appuyez sur mode pour sélectionner la puissance forte / moyenne / faible / eco.
Puissance forte
Puissance moyenne
Puissance faible
En mode Eco ( ): appuyez sur / pour régler la température
souhaitée. Lorsque la température ambiante est très inférieure à la température
cible, le chauffage fonctionne automatiquement en puissane forte; Lorsque la
température ambiante est proche de la température cible, le chauffage
fonctionne en puissance faible. Lorsque la température ambiante est supérieure
à la température cible, le produit s’arrête de chauffer.
5. Appuyez une nouvelle fois sur le bouton d'alimentation ( ) pour mettre l’appareil
en veille.
RÉGLAGE TEMPERATURE
1. Utilisez les touches " " et " " pour régler la température désirée.
2. Lorsque l'icône de température s’arrête de clignoter, la température désirée est
réglée.
3.Icone thermostat s’allume lorsque le corps chauffant est en fonctionnement.
4. Le chauffage s’arrête de chauffer lorsque la température ambiante atteint la
température désirée.
5. Le chauffage se remettra en marche lorsque la température ambiante descend en
dessous de la température désirée.
Note : Par défaut, la température pré-enregistré à l’usine est 35°C et mode puissance
forte.
MINUTEUR ARRET AUTOMATIQUE
Lorsque l’appareil est allumé, réglez la température désirée avant d’appuyer sur le
bouton Minuteur , l'icône minuteur clignote .
Utilisez les touches " " et " " pour régler le temps de fonctionnement de chauffage
entre 1 et 24 heures. Cette fonction ne sera activée une fois sur l'icône minuterie s'arrête
de clignoter.
Le chauffage se met automatiquement hors tension lorsque le temps programmé est
écoulé.
FR-10

MINUTEUR MISE EN MARCHE DIFFÉRÉE AUTOMATIQUE
Cet appareil dispose d’une fonction de mise en marche automatique différée.
Lorsque l’appareil est en veille, appuyer sur bouton minuteur et utilisez les touches "
" et " " pour régler le fonctionnement différé du chauffage entre 1 et 24 heures.
Cette fonction ne sera activée qu’une fois l'icône minuterie s'arrête de clignoter.
Le chauffage se met automatiquement en marche lorsque le temps programmé est
écoulé.
VERROUILLAGE ENFANT
Appuyez simultanément sur les boutons minuteur et MODE durant 3 secondes pour
activer ou désactiver la fonction verrouillage enfant .
Attention: Lorsque la fonction verrouillage enfant est activée, tous les boutons sont verrouillés y
compris Marche / veille. Il est nécessaire de déverrouiller pour pouvoir éteindre l’appareil.
TÉLÉCOMMANDE
Le télécommande fonctionne avec 2 piles AAA, 1.5 volts, non fournies. Les piles
usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de
collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger
l'environnement
Respecter les polarités en les insérant.
La diriger vers le tableau de commandes du radiateur.
Remarque: Lorsque vous n'utilisez pas le chauffage, veuillez appuyer l'interrupteur
d'alimentation sur arrêt et débranchez-le de la prise murale.
PRECAUTIONS D’EMPLOI ET D’ENTRETIEN :
1. Toujours débrancher l’appareil et le tenir éloigné d’une prise avant de le
nettoyer.
2. Pour nettoyer la surface extérieure de l’appareil, utiliser un chiffon légèrement
humide. Ensuite, bien le sécher à l’aide d’un chiffon doux et sec avant toute
réutilisation.
3. N’utiliser aucun détergent ou produit chimique d’aucune sorte. N’utilisez pas de
cire ou de produits qui font briller car ils pourraient réagir à la chaleur et
provoquer une décoloration.
4. Lorsque l’appareil n’est pas utilisé pendant une certaine période, vous assurer
qu’il est bien débranché de la prise, et le ranger dans son emballage pour le
ranger plus facilement, et l’utiliser ultérieurement. Nettoyer votre radiateur
comme précédemment mentionné et replier les roulettes pour le ranger dans son
carton.
FR-11

Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le
traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE
du 4 juillet 2012, relative aux déchets d’équipements électriques et
électroniques (DEEE).
- La présence de substances dangereuses dans les équipements électriques et
électroniques peut avoir des effets potentiels sur l’environnement et la santé humaine
dans le cycle de retraitement de ce produit.
- Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les
déchets municipaux non triés.
- En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation,
de recyclage et les autres formes de valorisation de cet équipement électrique et
électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les
collectivités locales (déchetteries) et les distributeurs.
- Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre
disposition.
La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les
dommages résultant de:
(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des liquides et dus à la
corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non
autorisés;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions
concernant le produit ou le branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou non approuvés par le constructeur.
La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du
numéro de série du produit.
FR-12

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques
Référence du modèle: THBDH09DE
Caractéristique
Symbole
Valeur
Unité
Caractéristique
Unité
Puissance thermique
Type d'apport de chaleur, pour les
dispositifs de chauffage décentralisés
électriques à accumulation uniquement
(sélectionner un seul type)
Puissance thermique
nominale
Pnom 2,0 kW
contrôle thermique manuel de la
charge avec thermostat intégré
non
Puissance thermique
minimale (indicative) Pmin 0,8 kW
contrôle thermique manuel de la
charge avec réception
d'informations sur la température
de la pièce et/ou extérieure
non
Puissance thermique
maximale continue Pmax,c 2,0 kW
contrôle thermique électronique
de la charge avec réception
d'informations sur la température
de la pièce et/ou extérieure
non
Consommation
d’électricité auxiliaire
puissance thermique régulable par
ventilateur non
À la puissance
thermique nominale elmax n d kW
Type de contrôle de la puissance
thermique/de la température de la pièce
(sélectionner un seul type)
À la puissance
thermique minimale elmin n d kW
contrôle de la puissance thermique
à un palier, pas de contrôle de la
température de la pièce
non
En mode veille elSB 0,0005 kW
contrôle à deux ou plusieurs paliers
manuels, pas de contrôle de la
température de la pièce
non
contrôle de la température de la
pièce avec thermostat mécanique
non
contrôle électronique de la
température de la pièce
non
contrôle électronique de la
température de la pièce et
programmateur journalier
oui
contrôle électronique de la
température de la pièce et
programmateur hebdomadaire
non
Autres options de contrôle (sélectionner
une ou plusieurs options)
contrôle de la température de la
pièce, avec détecteur de
présence
non
contrôle de la température de la
pièce, avec détecteur de fenêtre
ouverte
non
option contrôle à distance
non
contrôle adaptatif de l'activation
non
limitation de la durée d'activation
non
capteur à globe noir
non
Coordonnées de
contact
SCHNEIDER CONSUMER GROUP
12, rue Jules Ferry, 93110 Rosny-sous-Bois, France
CONSERVER CES INSTRUCTIONS
Importé par SCHNEIDER CONSUMER GROUP - 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
THOMSON est une marque de Technicolor SA utilisée sous licence par SCHNEIDER CONSUMER GROUP.
FR-13

OIL FILLED RADIATOR
DIGITAL / DECO
THBDH09DE
INSTRUCTION MANUAL
CAREFULLY READ
THESE INSTRUCTIONS
This product is only suitable for
well insulated spaces or occasional use

SAFETY RECOMMENDATIONS
Warning! The heater must not be switched on,
only when the wheels are fully mounted.
1. Read the instructions before using the
appliance for the first time.
2. The appliance must be installed following
national regulations for use.
3. It is necessary to be vigilant and supervise the
appliance while children are close by.
4. This appliance is only designed for domestic
and indoor use. Do not use outdoors. Use the
heater only as indicated in the instructions.
Any other use that does not conform to the
supplier's instructions may cause material
damage or personal injury
5. Any other use not in accordance with
manufacturer's instructions may result in
property damage or personal injury. Do not
use this appliance for other purposes than
intended by the manufacturer.
6. Use this appliance in a well aerated and
ventilated room. Do not cover the appliance
or air flow.
7. Never try to open the fins filled with oil, remove
the control knobs, push objects into the
ventilation. The manufacturer can’t be held
responsible.
GB-2

8. Do not leave this appliance unsupervised
while it is on. When not being used, always
ensure that the product is securely in the 'Off'
position (O) and unplugged from the socket.
9. Great care must be taken when being used
by or in the presence of children of older
persons.
10. If the power cable is damaged, it must be
replaced by the manufacturer, their after-
sales service or a similarly qualified person to
avoid any hazards.
11.Do not place the cable under a carpet or any
heavy object, and do not cover.
12. To avoid accidents, keep away from areas
where people may trip. Do not place on
unstable surfaces
13. To avoid any risk of fire or electric shock, it is
essential that the appliance not be exposed
to rain or moisture, and not be opened. The
appliance contains electric parts that may
electrocute or burn you.
14. Do not place this appliance close to
flammable fabrics, surfaces or liquids in order
to avoid any risk of fire. Keep it well away from
any source at risk of causing hazards and
maintain it at a safe distance (whether this is
the front, rear or sides). Do not use this
GB-3

appliance in locations such as garages,
warehouses etc. where dangerous or
flammable products are stored (paint, fuel,
alcohol etc.).
15. The appliance must not be placed just
underneath an electric socket.
16. This product is hot when it is on. To avoid any
injuries or burns, do not touch it directly and
use gloves or other means.
17. Do not use this heating appliance close to a
bath, shower or swimming pool
18. Check that the voltage corresponds to that of
the power supply (230v mains socket) To
avoid any risk of electric shock, plug the
appliance in with the pins fitted correctly into
the socket.
19. In the event that you need an extension
cable, ensure that it is suitable for the
appliance's power level.
20. While the appliance remains plugged into the
socket (wall socket) it is not disconnected
from the power supply, even if it is switched
off. The appliance must be completely
unplugged before cleaning, services,
maintenance or even moving from one place
to another.
21. The power socket must always be equipped
with an earth connection. If your domestic
GB-4

electrical installation is not earthed, you
should not connect the appliance.
22.WARNING: To avoid overheating, do not cover
the heater.
23.This heater is filled with a precise quantity of
special oil. Repairs requiring opening of the oil
tank should be done only by the
manufacturer or its service who should be
contacted in case of oil leakage. Regulations
regarding the disposal of oil when the heater
is discarded must be respected.
24.This appliance can be used by children aged
from 8 years and above and persons with
reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given
supervision or instruction concerning use of
the appliance in a safe way and understand
the hazards involved. Children shall not play
with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
25.It is advisable that you supervise children to
ensure they do not play with the appliance.
26.Appliances are not designed to be used in
conjunction with a separate timer or with a
control system used at a distance.
27.This appliance is designed to be used for
GB-5

domestic and indoor use only
28.WARNING: To avoid overheating, do not cover
the heater.
This symbol means that you must not
cover the appliance
29.Children under 3 years must be kept away
unless constantly monitored.
30.Children aged between 3 and 8 years can
only turn on or off the unit provided it has
placed or installed in its normal operating
position expected and were trained and
supervised in instructions for using the
machine safely and understand the potential
hazards.
31. Children aged between 3 and 8 years must
not connect, adjust or clean the machine or
perform user maintenance.
32. Regarding detailed information on how to set
the casters before using the heater, refer to
the section "INSTALLATION"
WARNING - Some parts of this product may
become hot and cause burns. Particular
attention must pay in presence of children and
vulnerable people.
Warning: Plug the appliance in correctly and do
not leave within reach of children without
supervision.
GB-6

EARTHING
This appliance must be earthed. This appliance is
equipped with an earthed plug.
It must be plugged into a correctly installed and
earthed wall socket.
WARNING: Incorrect use of the earth connection
can lead to the risk of electric shock.
Notes: If you have any questions regarding earthing
or connecting to a power supply, please consult a
qualified person.
DESCRIPTIONS
A- Air outlet
B- Heating fins
C- LED display
D- Control panel
E- Castors
F- Powercord
G- Remote control
GB-7
In the event of short-circuit, earthing
reduces the risk of electric shock by
enabling the current to escape
through the earth cable.
