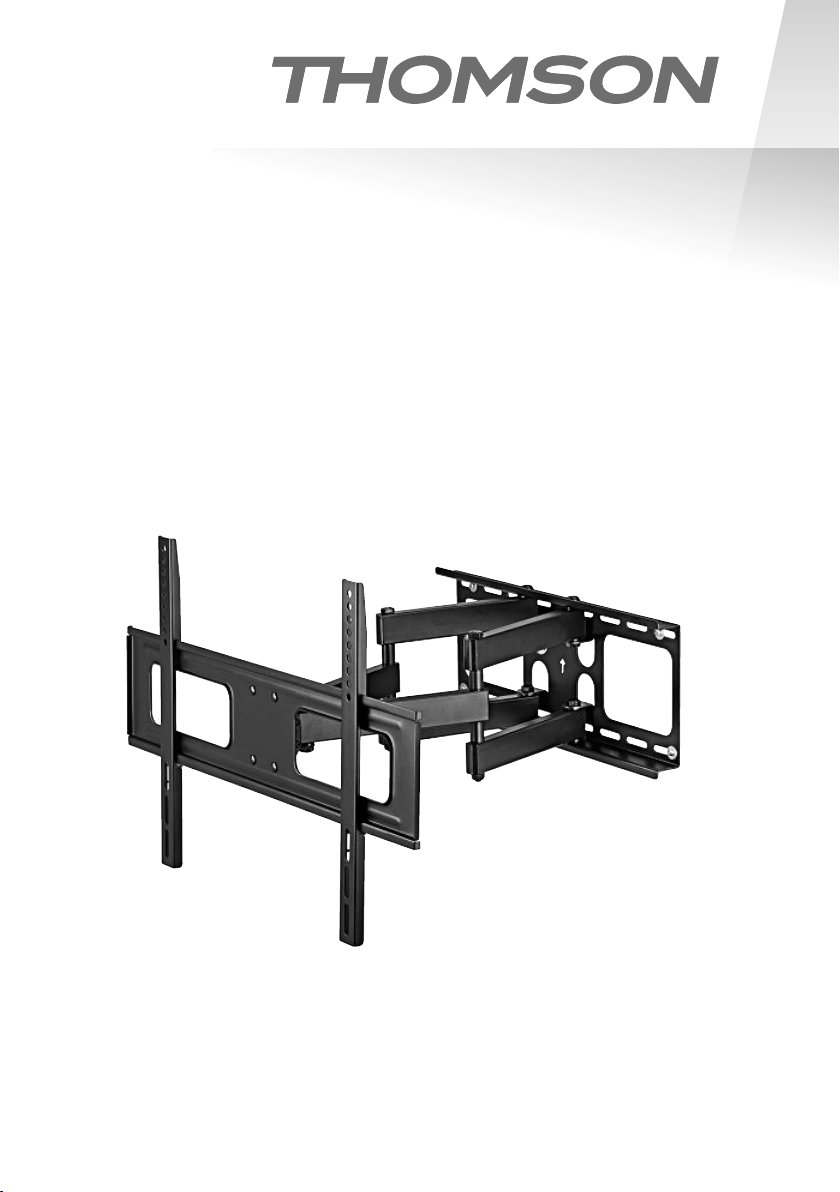

THOMSON WAB8655 User manual

Uchwyt ścienny TV
TV Wall Bracket
TV Wandhalterung
WAB8655
Instrukcja obsługi
Operating Instructions
Bedienungsanleitung

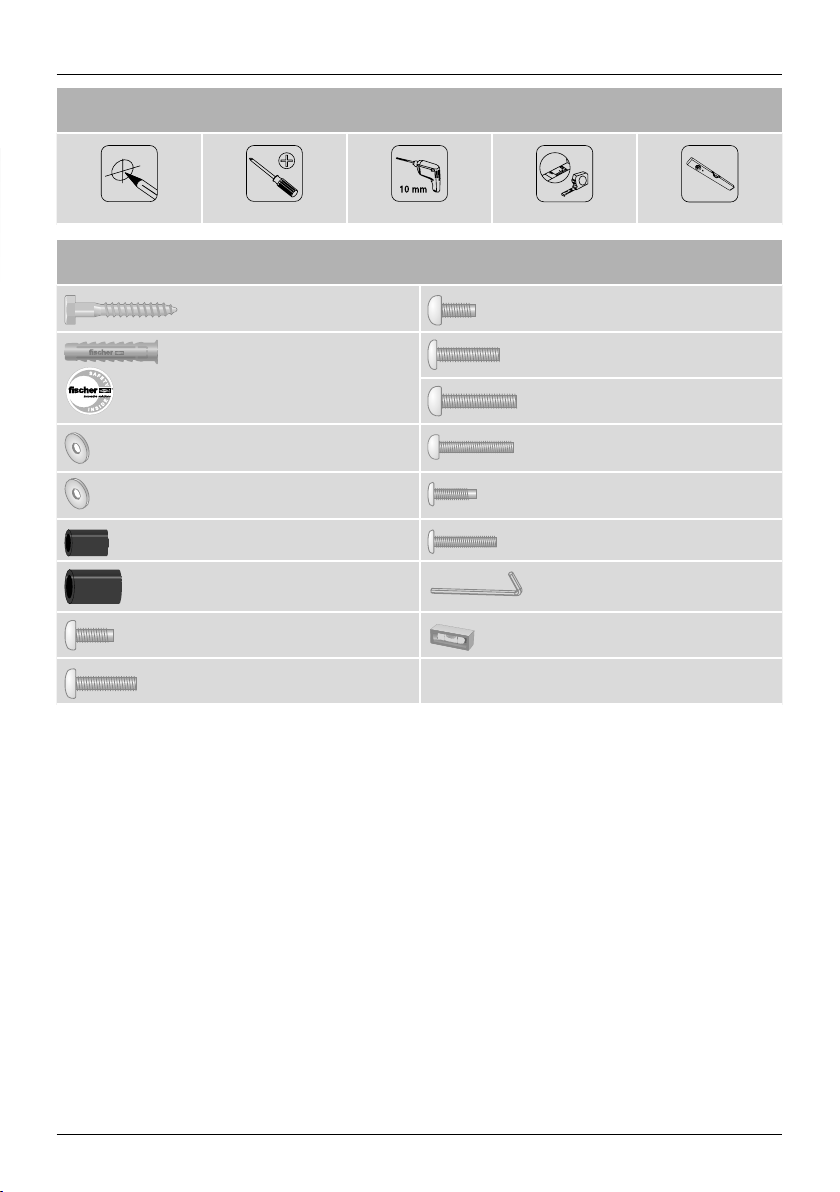

Required tools
Installation kit(*not included)
(A1) 6,3x55 (x6) (D1) M8x12 (x4)
(A2) Ø10x50 (x6) (D2) M8x20 (x4)
(D3) M8x30 (x4)
(A3) M6 (x6)
(D4) M8x45 (x4)
(B1) M6 (x4) (E1) M4x12 (x4)*
(B2) Ø8x10 (x4) (E2) M4x20 (x4)*
(B3) Ø8x20 (x4) (F1) (x1)
(C1) M6x12 (x4) (F2) (x1)
(C2) M6x20 (x4)

43
1b1a A2
70 mm
Ø10 mm
A1 A3
2
B2, B3
B1
C1,C2, D1,
D2,D3,D4 Gewölbte TV-Rückseite /curved TV backside
++
+
B1
Flache TV-Rückseite /at TV backside
+
B1C1, D1, D4
B2C2, D2, D4
B3D3, D4

2
PInstrukcja obsługi
Dziękujemy za zakup naszego produktu!
Przed pierwszym użyciem należy dokładnie przeczytać instrukcję obsługi. Instrukcję należy
przechować, gdyż może być jeszcze potrzebna.
1. Objaśnienie symboli ostrzegawczych iwskazówek
Ostrzeżenie
Używane wcelu zwrócenia uwagi na szczególne niebezpieczeństwo lub ryzyko.
Wskazówki
Używane wcelu zwrócenia uwagi na szczególnie przydatne informacje.
2. Zawartość opakowania
•Uchwyt ścienny TV
•Uchwyty do TV (2x)
•Cable manager
•Zestaw montażowy
(zawartość patrz rys.1 )
•Instrukcja obsługi
3. Wskazówki bezpieczeństwa
Ostrzeżenie
•Ze względu na różnorodność dostępnych na rynku urządzeń końcowych i
konstrukcji ściennych może się zdarzyć, że dołączony zestaw montażowy nie będzie
się nadawał do niektórych sposobów mocowania..
•Wniektórych rzadkich przypadkach może się zdarzyć, że śruby do zamocowania
urządzenia końcowego na uchwycie ściennym będą za długie.
•Należy pamiętać, że dołączone kołki rozporowe są dopuszczone do mocowania
tylko wścianach zbetonu icegły pełnej.
•Przed montażem należy przeczytać instrukcję obsługi urządzenia końcowego.
Informuje ona zazwyczaj orodzaju iwymiarach odpowiedniego materiału
mocującego.
•Jeżeli materiał mocujący nie należy do zakresu dostawy dołączonego zestawu
montażowego, wspecjalistycznym sklepie należy nabyć odpowiedni materiał do
mocowania urządzenia końcowego.
•Nabyć wspecjalistycznym sklepie odpowiedni materiał montażowy wprzypadku
innego rodzaju materiału itypu konstrukcji ściennej do montażu urządzenia.
•Podczas montażu nigdy nie wywierać nadmiernej siły.Może to uszkodzić
urządzenie końcowe bądź uchwyt ścienny.
•Wrazie wątpliwości zlecić montaż tego produktu wykwalikowanym specjalistom
oraz nie próbować wykonywać tych prac samodzielnie!
•Nigdy nie montować produktu wmiejscach, pod którymi mogą przebywać ludzie.
•Po montażu produktu iprzymocowanego do niego ciężaru należy sprawdzić dostateczną
wytrzymałość ibezpieczeństwo pracy.
•Należy regularnie powtarzać tę kontrolę (przynajmniej co kwartał).
•Zwrócić uwagę, aby nie przekroczyć maksymalnie dopuszczalnej nośności produktu ani
nie mocować ciężaru, który przekracza maksymalnie dopuszczalne wymiary.
•Nie obciążać produktu asymetrycznie.
•Podczas przestawiania zwrócić uwagę, aby nie obciążać produktu asymetrycznie ani nie
przekroczyć maksymalnie dopuszczalnej nośności.
•Zachować odstęp bezpieczeństwa wokół przymocowanego ciężaru (zależnie od
modelu).
•Wrazie uszkodzenia produktu natychmiast usunąć zamocowany ciężar inie stosować
więcej produktu.
4. Zastosowanie ispecyfikacja
•Uchwyt przeznaczony do montażu telewizoranaścianie. Uchwyt przeznaczony do
użytku domowego.
•Uchwyt należy użytkować tylko wzamkniętych pomieszczeniach.
•Uchwyt należy użytkować tylko iwyłączenie zjego przeznaczeniem.
Maksymalny udźwig: 50 kg
Średnica telewizora:
94,0 -165,0 cm (US: 37" -65")
Głębokość: 6,4 cm -50,9 cm
Pochylenie: +10°/-20° (w zależności od urządzenia)
Zakres obrotu:
Do 120° na 3przegubach z2ramieniem nośnym
(w zależności od urządzenia)
Wymiary modułu
mocowanego do ściany:
48,0 x20,4 cm
Montaż: według standardu VESA do: 600x400
5. Przygotowanie montażu imontaż
Wskazówki
•Montaż uchwytu należy przeprowadzić w2osoby!
•Urządzenia końcowe mają różne gniazda do podłączania kabli iinnych urządzeń.
Przed instalacją należy sprawdzić, czy po montażu zapewniony będzie jeszcze
dostęp do wymaganych przyłączy.
•Do naszych uchwytów ściennych do TV dołączony jest zawsze zestaw montażowy.
Zależnie od produktu irodzaju montażu nie zawsze konieczny jest kompletny
zestaw montażowy.Dlatego może się zdarzyć, że nawet po prawidłowym montażu
pozostaną niepotrzebne śruby iinne drobne części. Przechowywać je wraz z
niniejszą instrukcją obsługi wbezpiecznym miejscu do późniejszego użytku
(sprzedaż produktu, przeprowadzka, montaż uchwytu ściennego winnym miejscu,
nowy telewizor itp.).
Ostrzeżenie
•Przed montażem należy sprawdzić, czy ściana nadaje się do zawieszenia uchwytu
oraz, czy wścianie nie przechodzą żadne przewody elektrycznie, wodociągowe,
gazowe, itp.
•UWAGA! Materiał montażowy dołączony do uchwytu przeznaczony jest do
montażu wścianie wykonanej zpełnej cegły lub betonu.
•Podczas montażu należy uwzględnić wszelkie środki ostrożności.
•Podczas montażu należy postępować zgodnie zzałączoną instrukcją obsługi (rys. 1ff.).
•Podczas montażu przeguby należy ustawić wten sposób, aby możliwa była regulacja
boczna uchwytu.
•Za pomocą poziomicy należy sprawdzić czy TV został zawieszony wpoziomie; jeśli to
konieczne należy ponownie ustawić moduł mocowany do ściany.
6. Regulacja uchwytu, konserwacja
Ostrzeżenie
Regulację uchwytu należy przeprowadzić w2osoby!
•Aby ustawić uchwyt wbok nie trzeba odkręcać żadnych śrub.
•Konstrukcję uchwytu należy kontrolować wstałych odstępach czasu (przynajmniej
raznakwartał) pod względem wytrzymałości. Uchwyt czyścić jedynie lekko zwilżoną
szmatką.
7. Wyłączenie odpowiedzialności
Hama GmbH &CoKG nie udziela gwarancji ani nie odpowiada za szkody wskutek
niewłaściwej instalacji, montażu oraz nieprawidłowego stosowania produktu lub
nieprzestrzegania instrukcji obsługi i/lub wskazówek bezpieczeństwa.
8. Serwis ipomoc techniczna
Wrazie pytań dotyczących produktu prosimy zwrócić się do infolinii Hama.
Gorąca linia: [phone] (niem./ang.)
Dodatkowe informacje są dostępne na stronie:
www.hama.com

3
GOperating instruction
Thank you for choosing aThomson product.
Take your time and read the following instructions and information completely.Please keep
these instructions in asafe place for futurereference. If you sell the device, please pass
these operating instructions on to the new owner.
1. Explanation of Warning Symbols and Notes
Warning
This symbol is used to indicate safety instructions or to draw your attention to specic
hazards and risks.
Note
This symbol is used to indicate additional information or important notes.
2. Package Contents
•TV wall bracket
•TV support arms (2x)
•Cable manager
•Installation kit (see contents, Fig. 1)
•These operating instructions
3. Safety Notes
Warning
•Given the multitude of terminal devices and wall structures available on the market,
the supplied mounting kit is unable to cover every option.
•It occasionally happens that the screws for attaching the terminal device to the wall
bracket aretoo long.
•Please note that the supplied wall plugs arefor use with concrete brick and solid
brick walls only.
•Read the operating instructions for your terminal device beforeattempting to
mount it. The instructions provide information about the type and measurements of
suitable fastening materials.
•If the supplied mounting kit does not contain suitable fastening materials for
mounting the terminal device, purchase these from aspecialised dealer.
•If the wall on which the bracket is to be mounted is made of different material types
and construction types to those specied, purchase suitable mounting materials from
aspecialised dealer.
•Never apply force during mounting. This can damage your end device or wall
bracket.
•If in doubt, have this product mounted by aqualied technician -donot attempt
to mount it yourself!
•Do not mount the product above locations wherepersons might linger.
•Once you have mounted the product and the attached load, check that they are
suciently secureand safe to use.
•Youshould repeat this check at regular intervals
(at least every three months).
•When doing so, ensurethat the product does not exceed its maximum permitted
carrying capacity and that no load exceeding the maximum permitted dimensions is
attached.
•Make surethat the product is loaded symmetrically.
•During adjustment, ensurethat the product is loaded symmetrically and that the
maximum permitted carrying capacity is not exceeded.
•Maintain the necessary safety clearance around the attached load (depending on the
model).
•In the event of damage to the product, remove the attached load and stop using the
product.
4. Intended use and specifications
•The bracket is used for wall mounting at panel displays for non-commercial, private
household use.
•The bracket is only intended for use within buildings.
•Use the bracket only for the intended purpose.
Maximum load bearing
capacity: 50 kg
Screen size:
94,0 -165,0 cm (US: 37" -65")
Depth: 6,4 cm -50,9 cm
Angle: +10°/-20° (depends on the device)
Pivoting range: Up to 120° at 3hinges with 2double carrier arms
(depends on the device)
Wall mounting plate
dimensions: 48,0 x20,4 cm
Mounting holes: according to the VESA standard: 600x400
5. Installation requirements and installation
Note
•Only mount the TV wall bracket with the help of asecond person. Get the support
and help you need.
•Different end devices have different options for connecting cables and other
devices. Beforeinstallation, ensurethat the necessary connections will still be
accessible after installation.
•The same mounting kit is included with all of our TV wall brackets. Depending on
the product and mounting type, you may not need to use the entiremounting kit.
Unneeded screws and other small parts may be left over,even if the wall bracket
is properly mounted. Keep these leftover parts with the operating instructions in a
safe place, just in case you might need them later on (e.g. should you move, sell
the product, mount the wall bracket in adifferent location, buy anew TV,etc).
Warning
•Beforeinstalling the bracket, ensurethat the wall on which the television is to be
mounted is suitable for the weight and make surethat no electrical wires, water,
gas or other lines arelocated at the installation location.
•Please note that the provided wall anchors areonly approved for concrete and
solid brick walls.
•Observe the other warnings and safety instructions.
•Proceed step-for-step in accordance with the illustrated installation instructions (Fig.
1ff.).
•During installation, the hinges aretobeadjusted so that the TV can be moved
side-to-side.
•Check whether your television is level using the included spirit level. If necessary,adjust
the television plate.
6. Setting and maintenance
Warning
Only adjust the TV wall bracket with the help of asecond person. Get the support and
help you need.
•Screws do not have to be loosened for lateral movement.
•Check that the bracket is secureand safe to use at regular intervals (at least every three
months). Only use water or standardhousehold cleaners for cleaning.
7. Warranty Disclaimer
Hama GmbH &CoKG assumes no liability and provides no warranty for damage resulting
from improper installation/mounting, improper use of the product or from failureto
observe the operating instructions and/or safety notes.
8. Service and Support
Please contact Hama Product Consulting if you have any questions about this product.
Hotline: [phone] (German/English)
Further support information can be found here:
www.hama.com
