Yard Pro YP155107H User manual

586 02 72-40 Rev. 1
Instruction manual
Please read these instructions carefully
andmakesureyouunderstandthembefore
using this machine.
Anleitungshandbuch
BittelesenSie dieseAnleitungensorgfältig
durch und vergewissern Sie sich, daß Sie
diese verstehen, bevor Sie die Maschine
in Betrieb nehmen.
Manuel d’instructions
Mercide lire trés attentivement le manuel
d'instructions. Assurez-vous d'avoir tout
compris avant d'utiliser ce tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y comp-
renda estas intrucciones antes de usar
esta maquina.
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en zorg
dat u ze begrijpt voordat u deze machine
gebruikt.
YP155107H

2
1Safety rules. Reglas de seguridad.
3
Sicherheitsvorschriften. Norme antinfortunistiche.
Règles de sécurité. Veiligheidsregels.

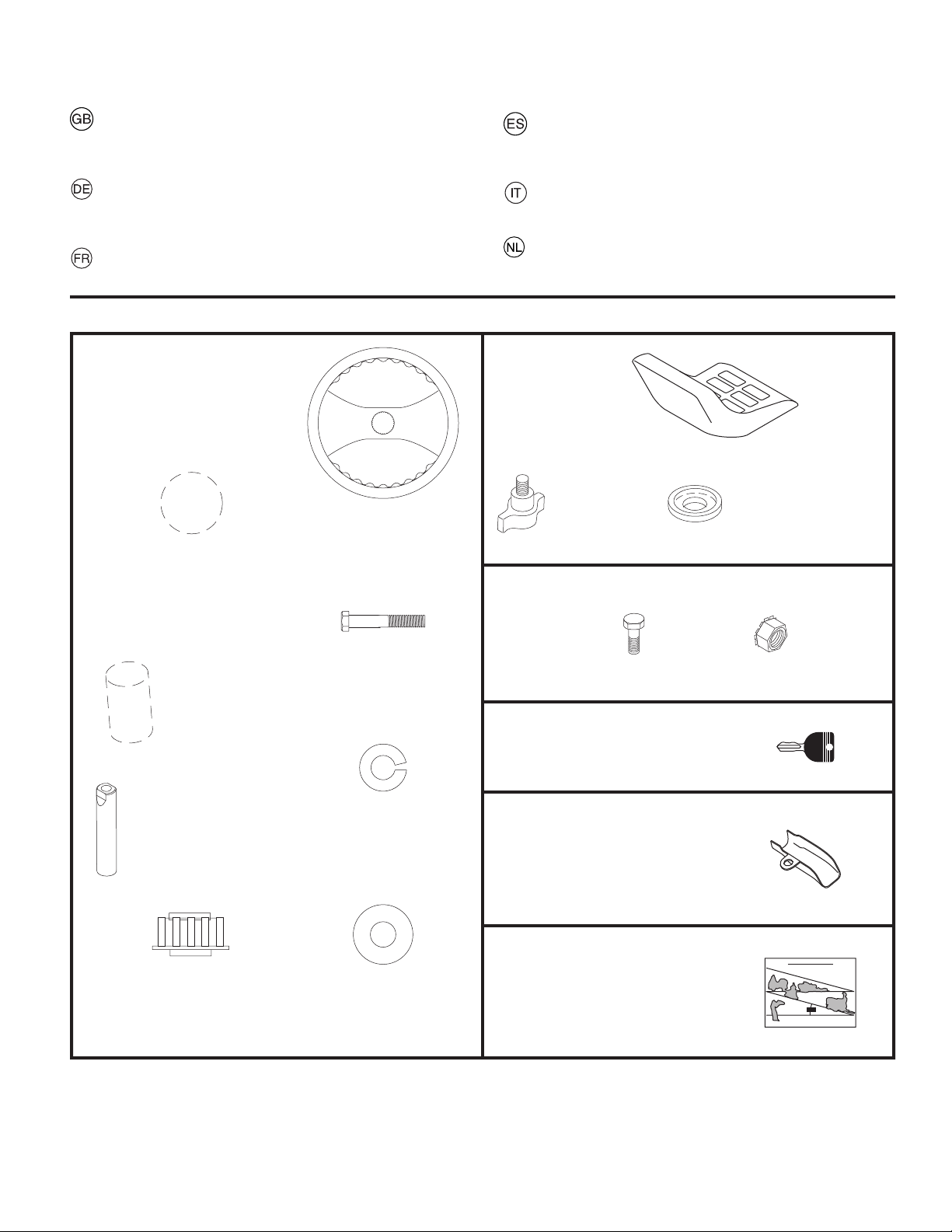

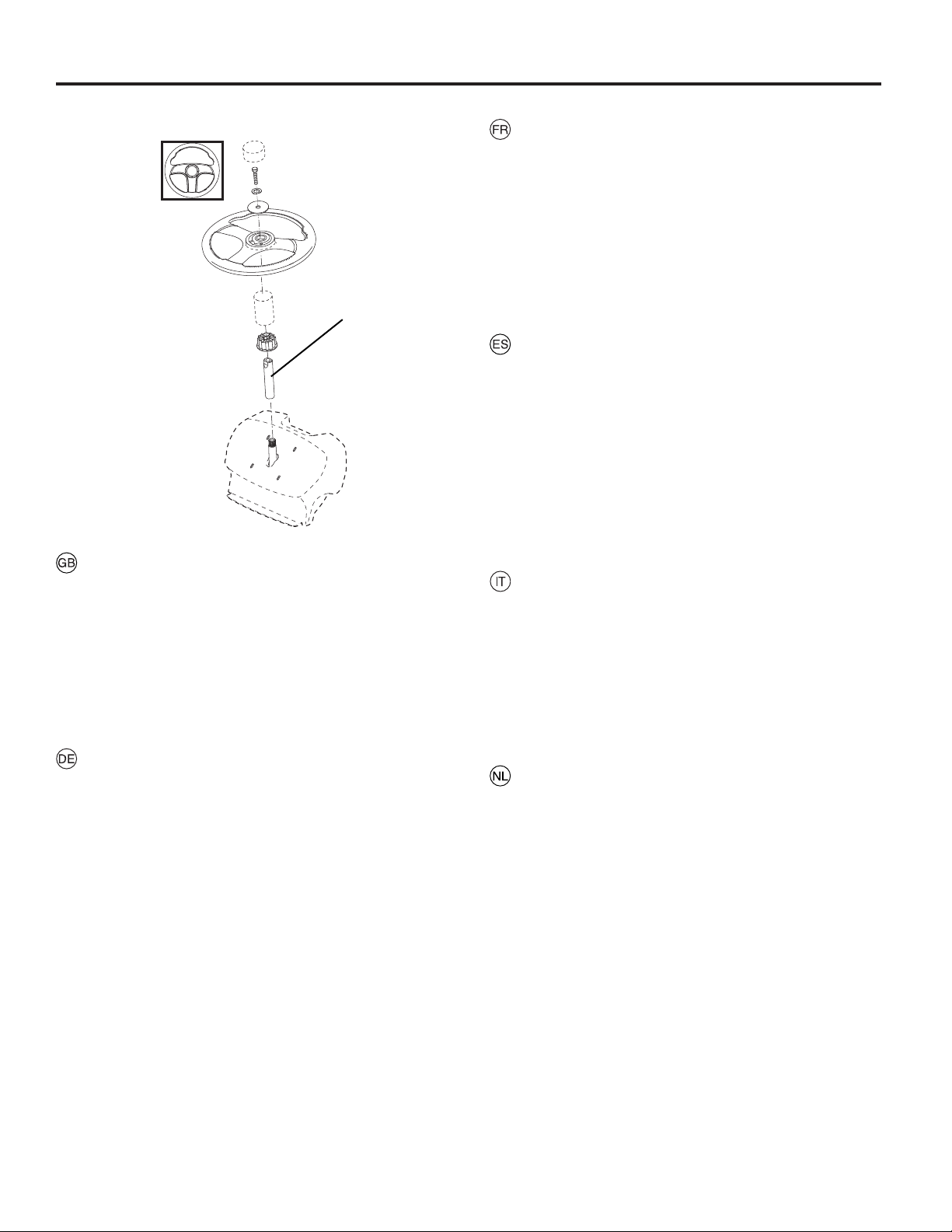

2Assembly. Montaje.
19
Zusammenbau. Montaggio.
Montage. Montering.
3Functional description. Descripción del funcionamiento.
25
Funktionsbeschreibung. Funzionamento.
Description du fonctionnement. Beschrijving van functies.
4Before starting. Antes del arranque.
33
Maßnahmen vor dem Anlassen. Prima dell’avviamento.
Avant de démarrer. Maatregelen vóór het starten.
5Driving. Conducción.
35
Betrieb. Guida.
Conduite. Rijden.
6Maintenance, adjustment. Mantenimiento, ajuste.
45
Wartung (Instandhaltung), Einstellung. Manutenzione.
Entretien, réglages. Onderhoud, afstelling.
7Troubleshooting. Búsqueda de averías.
67
Störungssuche. Ricerca guasti.
Recherche des pannes. Het localiseren van fouten.
8
Storage. Conservación.
70
Aufbewahrung. Rismessaggio.
Remisage. Stallen.
We reserve the right to make changes without prior notice.
Änderungen ohne vorherige Mitteilung sind vorbehalten.
Nous nous réservons le droit d'apporter des modifications sans avis préalable.
Nos reservamos el derecho a introducir modificaciones sin previo aviso.
Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.
Wijhoudenonshetrechtvooromveranderingenaantebrengenzondervoorafgaandemededeling.
Original Instructions in English, all others are translations.
Manufactured By
Aktiebolager Partner
SE-433 81
Göteborg, Sweden

3
1. Safety Rules
Safe Operation Practices for Ride-On Mowers
IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE
TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.
I. TRAINING
• Readthe instructionscarefully. Befamiliarwiththe controls
and the proper use of the equipment.
• Never allow children or people unfamiliar with the instruc-
tionstouse the lawnmower. Local regulations may restrict
the age of the operator.
• Never mow while people, especially children, or pets are
nearby.
• Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.
• Do not carry passengers.
• Alldriversshouldseekandobtainprofessional and practi-
cal instruction. Such instruction should emphasize:
- the need for care and concentration when working
with ride-on machines;
- control of a ride-on machine sliding on a slope will not
be regained by the application of the brake.
The main reasons for loss of control are:
a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground conditions,
especially slopes;
f) incorrect hitching and load distribution.
II. PREPARATION
• To reduce the risk of fire - before use, when refueling and
at the end of each mowing session - inspect and remove
any debris buildup from the tractor, mower and behind all
guards.
• Whilemowing,alwayswearsubstantialfootwearandlong
trousers. Do not operate the equipment when barefoot
or wearing open sandals.
• Thoroughly inspect the area where the equipment is to
be used and remove all objects which may be thrown by
the machine.
• WARNING - Petrol is highly flammable.
- Store fuel in containers specifically designed for this
purpose.
- Refueloutdoors only and do not smokewhilerefueling.
- Add fuel before starting the engine. Never remove the
cap of the fuel tank or add petrol while the engine is
running or when the engine is hot.
- If petrol is spilled, do not attempt to start the engine
but move the machine away from the area of spillage
and avoid creating any source of ignition until petrol
vapors have dissipated.
- Replace all fuel tanks and container caps securely.
• Replace faulty silencers.
• Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts
in sets to preserve balance.
• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
III. OPERATION
• Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.
• Mow only in daylight or in good artificial light.
• Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.
• Do not use on slopes of more than 15°.
• Remember there is no such thing as a “safe” slope. Travel
on grass slopes requires particular care. To guard against
overturning;
- donot stop orstartsuddenlywhengoing up or downhill;
- engage clutch slowly, always keep machine in gear,
especially when traveling downhill;
- machine speeds should be kept low on slopes and
during tight turns;
- stay alert for humps and hollows and other hidden
hazards;
- never mow across the face of the slope, unless the
lawnmower is designed for this purpose.
• Use care when pulling loads or using heavy equipment.
- Use only approved drawbar hitch points.
- Limit loads to those you can safely control.
- Do not turn sharply. Use care when reversing.
- Use counterweight(s) or wheel weights when sug-
gested in the instruction handbook.
• Watch out for traffic when crossing or near roadways.
• Stop the blades from rotating before crossing surfaces
other than grass.
• When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.
• Never operate the lawnmower with defective guards,
shields or without safety protective devices in place.
• Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed may
increase the hazard of personal injury.
• Before leaving the operator’s position:
- disengage the power take-off and lower the attach-
ments;
- change into neutral and set the parking brake;
- stop the engine and remove the key.
• Disengage drive to attachments, stop the engine, and
disconnectthe sparkplugwire(s) orremovetheignition key
- before cleaning blockages or unclogging chute;
- beforechecking,cleaningorworkingonthelawnmower;
- after striking a foreign object. Inspect the lawnmower
for damage and make repairs before restarting and
operating the equipment;
- if the machine starts to vibrate abnormally (check
immediately).
• Disengage drive to attachments when transporting or not
in use.
• Stop the engine and disengage drive to attachment
- before refueling;
- before removing the grass catcher;
- before making height adjustment unless adjustment
can be made from the operator’s position.
• Reduce the throttle setting during engine run-out and, if
the engine is provided with a shut-off valve, turn the fuel
off at the conclusion of mowing.

4
WARNING: CHILDREN CAN BE INJURED BY THIS
EQUIPMENT. The American Academy of Pediatrics
recommends that children be a minimum of 12 year
ofagebefore operating a pedestrian controlled lawn
mower and a minimum of 16 years of age before
operating a riding lawn mower.
• When loading or unloading this machine, do not exceed
the maximum recommended operation angle of 15°.
• Wear proper Personal Protective Equipment (PPE) while
operating this machine, including (at a minimum) sturdy
footwear, eye protection, and hearing protection. Do not
mow in shorts and/or, open toed footwear.
• Vibration levels reported in this manual are not adjusted
for worker exposure to vibrations. Employers should
calculate the 8-hour equivalent exposure values (A(8))
and limit worker exposure accordingly.
• Always let someone know you are outside mowing.
IV. MAINTENANCE AND STORAGE
• Keep all nuts, bolts and screws tight to be sure the equip-
ment is in safe working condition.
• Never store the equipment with petrol in the tank inside a
building where fumes may reach an open flame or spark.
• Allow the engine to cool before storing in any enclosure.
• To reduce the fire hazard, keep the engine, silencer, bat-
tery compartment and petrol storage area free of grass,
leaves, or excessive grease.
• Check the grass catcher frequently for wear or deteriora-
tion.
• Replace worn or damaged parts for safety.
• If the fuel tank has to be drained, this should be done
outdoors.
• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
• When machine is to be parked, stored or left unattended,
lowerthecuttingmeansunlessapositive mechanical lock
is used.
WARNING: Always disconnect spark plug wire and
place wire where it cannot contact spark plug in
order to prevent accidental starting when setting
up, transporting, adjusting or making repairs.

5
1. Sicherheitsvorschriften
Regeln für die sichere Bedienung von Rasentraktoren
WICHTIG:DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSEABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT
SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE
VERLETZUNGEN ZUR FOLGE HABEN.
I. SCHULUNG
• Die Anleitungen sorgfältig durchlesen. Mit den Bedien-
ungselementen und der vorschriftsmäßigen Bedienung
der Maschine vertraut machen.
• Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des Mähers nicht vertraut sind,
den Betrieb der Maschine gestatten.Das Mindestalter
von Fahrern ist womöglich gesetzlich geregelt.
• Auf keinen Fall mähen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.
• Bitte denken Sie daran, daß der Fahrer oder Benutzer
für jegliche Unfälle oder Gefahren, denen andere oder
deren Eigentum ausgesetzt werden, verantwortlich ist.
• Befördern Sie keine Passagiere.
• Alle Fahrer sollten von einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte
folgende Punkte behandeln:
- die Notwendigkeit von Vorsicht und Konzentration bei
der Arbeit mit Rasentraktoren;
- daß es nicht möglich ist, die Beherrschung eines
Rasentraktors, der auf einem Abhang herabrutscht,
durch Betätigen der Bremse wieder zu erlangen.
Die Hauptgründe für den Verlust der Beherrschung über
dasFahrzeug sind:
a) ungenügende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht für die Aufgabe geeignet;
e) unzureichendes Bewußtsein über die Auswirkungen
von Bodenverhältnissen, besonders auf Abhängen;
f) verkehrtesAbschleppenund verkehrte Lastverteilung.
II. VORBEREITUNG
• Um das Risiko eines Brandes zu reduzieren, inspizieren
Sie vor der Benutzung, beim Nachtanken und zu Ende
jeder Mahd den Traktor und den Mäher und entfernen
Sie alle Mährückstände, die sich angesammelt haben,
auch hinter allen Schutzabdeckungen.
• WährenddemMähenimmerfestesSchuhwerkundlange
Hosentragen. Die Maschine nicht barfuß oder mit offenen
Sandalen in Betrieb nehmen.
• Das Arbeitsgelände sorgfältig untersuchen und alle
Gegenstände, die von der Maschine aufgeschleudert
werden könnten, entfernen.
• WARNUNG - Benzin ist äußerst leicht entzündlich.
- Kraftstoffin spezielldafürausgelegtenBehältern lagern.
- Nurim freien tankenundwährenddessennicht rauchen.
- Kraftstoff nachfüllen, bevor der Motor angelassen wird.
Auf keinen Fall den Tankdeckel entfernen oder Benzin
nachfüllen, solange der Motor läuft oder heiß ist.
- FallsKraftstoff verschüttetwurde, nicht versuchen, den
Motor anzulassen, sondern die Maschine vom ver-
schütteten Benzin wegschieben und das verursachen
jeglicherZündquellen vermeiden, bisdieBenzindämpfe
sich verflüchtigt haben.
- Alle Deckel wieder fest auf Kraftstofftanks und Krafts-
toffbehältern anbringen.
• Schadhafte Schalldämpfer ersetzen.
• VordemGebrauchimmermiteinerSichtprüfungsicherstel-
len, daß Mähmesser, Messerschrauben und die Mähein-
heit nicht abgenutzt oder beschädigt sind. Abgenutzte
oder beschädigte Messer und Schrauben ersetzen, um
Auswuchtung zu gewährleisten.
• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten,dabeimDreheneinesMähmessersdieanderen
Mähmesser sich womöglich mit drehen.
III. BETRIEB
• Maschinenichtineinem geschlossenenBereichbetreiben,
in dem die gefährlichen Kohlenmonoxydgase sich sam-
meln können.
• Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.
• Alle Messerbetätigungskupplungen auskuppeln und in
den Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.
• Auf keinen Abhängen mit einer Steigung von mehr als
15° mähen.
• Bittedaran denken, daß es keinen “sicheren” Abhanggibt.
BeimFahrenaufgrasbewachsenenAbhängenistbesonde-
reVorsichtgeboten. Um das Überschlagenzuvermeiden:
- Beim Bergauf- oder Bergabfahren auf keinen Fall
plötzlich anfahren oder anhalten;
- Kupplung langsam einlegen, immer einen Gang
eingelegt lassen, besonders beim Bergabfahren;
- Die Fahrgeschwindigkeit sollte auf Abhängen und in
engen Kurven niedrig gehalten werden.
- AufBodenwellen,Löcherund andereGefahrenachten;
- Niemals quer zum Abhang mähen, es sei denn, der
Rasenmäher ist speziell dafür ausgelegt.
• Beim Abschleppen von Lasten oder der Verwendung von
schwerem Gerät ist Vorsicht geboten.
- Nur zugelassene Zugstangen-Anhängepunkte ver-
wenden.
- Lastenklein genug halten,sodaßsie sicher beherrscht
werden können.
- KeinescharfenKurvenfahren. BeimRückwärtsfahren
vorsichtig sein.
- Gegengewichte oder Radgewichte verwenden, falls
diese in der Betriebsanleitung empfohlen werden.
• Beim Überqueren von Straßen oder dem Arbeiten in
deren Nähe, auf den Verkehr achten.
• VordemÜberquerenvonOberflächendenMähmesserant-
rieb ausschalten, es sei denn, es handelt sich um Gras.
• BeiderVerwendungvon Anbaugeräten, den Materialaus-
wurfauf keinen Fallauf Personen richten, und niemanden
während des Betriebs in der Nähe der Maschine dulden.
• DenRasenmäheraufkeinenFallmit schadhaften Schutz-
vorrichtungen,Schildernoderohne Sicherheitsausrüstung
in Betrieb nehmen.
• DieEinstellungdesDrehzahlreglersnichtändern,unddie
DrehzahldesMotorsnichtüberdieWerkspezifikationenhe-
raufsetzen. DerBetriebdesMotorsbeizuhohenDrehzahlen
kann die Gefahr von Körperverletzungen vergrößern.
• Vor dem Verlassen der Bedienposition:
- DieZapfwelleabstellenundalleAnbaugeräteabsenken.
- InLeerlaufschaltenunddieFeststellbremseeinlegen.
- DenMotor abstellen und denZündschlüsselabziehen.
• AlleAnbaugeräte-Antriebe ausschalten,denMotorabstel-
len und das (die) Zündkerzenkabel abziehen bzw. den
Zündschlüssel abziehen:
- vor dem Entfernen von Verstopfungen aus dem Mäh-
werk oder dem Auswurf;
- vordem Prüfen, Reinigen oder ReparierendesRasen-
mähers;
- nachdem auf ein Fremdkörper gestoßen wurde. Den
RasenmäheraufSchädenuntersuchenunddie Repar-
aturen durchführen, bevor die Maschine wieder an-
gelassen und in Betrieb genommen wird;
- falls die Maschine anfangen sollte, ungewöhnlich zu
vibrieren (sofort prüfen).

6
• Alle Anbaugeräte-Antriebe ausschalten, wenn die Mas-
chine transportiert oder nicht gebraucht wird.
• Den Motor abstellen und den Anbaugerät-Antrieb aus-
stellen:
- vor dem Tanken;
- vor dem Entfernen der Grasfangvorrichtung;
- vor der Einstellung der Schnitthöhe, es sei denn
diese Einstellung kann von der Bedienposition aus
vorgenommen werden.
• Die Drosselklappe während des Auslaufens des Motors
schließen und, falls der Motor mit einem Absperrventil
ausgestattet ist, dieses bei Beendigung der Mäharbeiten
schließen.
WARNUNG:ESBESTEHTVERLETZUNGSGEFAHR
FÜR KINDER DURCH DIESE MASCHINE. Die US-
amerikanische Akademie für Kinderärzte (Ameri-
canAcademyofPediatrics)empfiehltfür Kinderein
Mindestalter von 12 Jahren für den Betrieb eines
normalenRasenmähers, und ein Mindestalter von
16 Jahren für den Betrieb eines Aufsitz-Mähers.
• Beim Be- und Entladen dieser Maschine darf der emp-
fohlene maximale Neigungswinkel für den Betrieb von
15° nicht überschritten werden.
• FürdenBetriebdieserMaschineistdiegeeignetepersön-
licheSchutzkleidung einschließlich (Mindestanforderung)
festes Schuhwerk, Schutzbrille und Gehörschutz zu
tragen. Betreiben Sie den Rasenmäher niemals mit of-
fenem Schuhwerk wie Sandalen usw.
• Die in diesem Handbuch angegebenen Vibrationspe-
gel sind nicht für Arbeitern angepasst, die Vibrationen
ausgesetzt sind. Arbeitgeber sollten die 8-stündigen
äquivalenten Werte für die Aussetzung von Mitarbeitern
(A(8)) berechnen und die Aussetzung ihrer Mitarbeiter
entsprechend begrenzen.
• Bitte informieren Sie stets eine andere Person, dass Sie
im Freien mähen werden.
IV. WARTUNG UND LAGERUNG
• Darauf achten, daß alle Muttern, Bolzen und Schrauben
fest angezogen sind, um zu gewährleisten, daß die Mas-
chine für den Betrieb sicher ist.
• Die Maschine auf keinen Fall mit Benzin im Tank in einem
Gebäude lagern, in dem die Benzindämpfe ein offenes
Feuer oder einen Funken erreichen könnten.
• Den Motor abkühlen lassen, bevor er in einem geschlos-
senen Raum gelagert wird.
• Um die Feuergefahr herabzusetzen, den Motor, den
Schalldämpfer, denBatteriekastenunddasKraftstofflager
von Gras, Laub und übermäßigem Schmierfett freihalten.
• Den Grasfänger häufig auf Abnutzung oder Verschleiß
prüfen.
• Abgenutzte oder beschädigte Teile zur Sicherheit immer
sofort ersetzen.
• Falls der Kraftstofftank entleert werden muß, sollte dies
im Freien getan werden.
• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten,dabeimDreheneinesMähmessersdieanderen
Mähmesser sich womöglich mit drehen.
• Fallsdie Maschinegeparkt, gelagert oder unbeaufsichtigt
zurückgelassen werden soll, das Mähwerk absenken,
es sei denn, es wird eine verläßliche, mechanische Ver-
riegelung verwendet.
WARNUNG: Bei der Vorbereitung, dem Transport,
der Einstellung und der Vornahme von Repara-
turen immer das Zündkerzenkabel abziehen und
so anbringen, daß es nicht mit der Zündkerze in
Kontakt kommen kann, um das unbeabsichtigte
Anspringen des Motors zu verhindern.

7
• Avant d’utiliser un tracteur de pelouse, toujours vérifier
que les lames, les boulons de lame et le carter de coupe
ne sont pas usés ou endommagés. Toujours remplacer
les lames et les boulons simultanément de façon à éviter
tout probléme d’équilibrage.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier
que la rotation d’une lame peut entraîner celle des autres.
III. UTILISATION
• Nejamais démarrerunmoteurà l’intérieur dansunespace
confiné où des émanations dangereuses de monoxyde
de carbone pourraient s’accumulées.
• Tondre uniquement à la lumière du jour ou avec une
bonne lumière artificielle.
• Avant de tenter de démarrer le moteur, s’assurer que les
lames sont débrayées et que la boîte de vitesses est au
point mort.
• Ne jamais utiliser un tracteur de pelouse sur des pentes
supérieures à 15°.
• Se souvenir qu’il n’existe pas de pente «sûre». Con-
duire sur des pentes herbeuses demande une attention
particulière. Afin d’éviter tout risque de retournement du
tracteur, appliquer avec soin les consignes suivantes :
- ne pas s’arrêter ou démarrer brusquement dans une
pente.
- embrayer doucement et ne jamais arrêter le tracteur
de pelouse dans une pente, et plus particulièrement
dans le sens de la descente.
- conduire toujours lentement dans les pentes, tout
comme dans les virages serrés,
- faire attention aux irrégularités du terrain.
- ne jamais tondre en travers d’une pente, à moins que
le tracteur de pelouse n’ait été spécialement conçu à
cet effet.
• Faire attention lors de la traction de charges ou lors de
l’utilisation d’équipements lourds.
- N’utiliser que des points d’attelage approuvés.
- Limiter les charges à celles qu’il est possible de con-
trôler avec sécurité.
- Ne pas tourner trop brusquement. Rester très prudent
lors des conduites en marche arrière.
- Utiliser les masses de roues ou les contrepoids
lorsqu’ils sont conseillés dans ce manuel d’utilisation.
• Faire attention à la circulation lorsque l’on doit utiliser le
tracteurprèsd’unerouteoulorsqu’ondoittraverseruneroute.
• Toujours stopper la rotation des lames lorsqu’on doit
traverser une surface autre que du gazon.
• Lors de l’utilisation d’accessoires, ne jamais les utiliser
ou les déposer à proximité de quelqu’un.
• Ne jamais utiliser le tracteur à gazon avec un déflecteur
ou protecteur défectueux, ou sans les dispositifs de
protection en place.
• Conserver le régime de rotation du moteur et ne jamais
le faire fonctionner au dessus de son régime nominal car
cela peut être dangereux.
• Avant de quitter le siége :
- débrayer les lames et abaisser le carter de coupe,
- mettre le levier de vitesse au point mort et enclencher
le frein de parking,
- arrêter le moteur et retirer les clés,
• Débrayerleslames,arrêter lemoteur,etdébrancher le(s)fil
(s)de (s) bougie (s) d’allumage ouretirerlaclefdecontact :
- avant de retirer l’insert broyeur ou avant de retirer la
goulotte d’éjection pour la nettoyer.
- avant de contrôler, nettoyer ou travailler sur le carter
de coupe,
I. PRÉCAUTIONS D’UTILISATION
• Lisez toutes les instructions soigneusement. Familiarisez
vous avec les commandes pour appprendre à utiliser
efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui
n’auraient pas lu ce manuel d’utilisation à utiliser ce
tracteur de pelouse. La règlementation locale peut de
plus interdire l’utilisation de telle machine au-dessous
d’un certain âge.
• Ne jamais tondre à proximité de personnes, d’enfants ou
d’animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d’un
tracteur de pelouse est responsable des accidents ou
dommages causés à une personne ou a ses biens.
• Ne transportez pas de passagers.
• Tous les utilisateurs doivent rechercher et obtenir une for-
mationpersonnelle sérieuse et pratique quidevrainsister:
- sur la nécessité absolue d’être attentif et concentré
lorsqu’on utilise un tracteur de pelouse,
- le fait qu’un tracteur de pelouse glissant sur une pente
ne pourra pas être arrêté en appuyant simplement sur
la pédale de frein.
Les raisons principales de cette perte de contrôle sont :
a) L’adhérence insuffisante des pneus,
b) Une conduite trop rapide,
c) Un freinage insuffisant,
d) Un tracteur de pelouse inadaptée aux conditions
d’utilisation,
e) Une mauvaise appréciation des contraintes résultant
de la nature du terrain à entretenir et, tout particuliére-
ment de la présence de pentes sur ce terrain,
f) L’attelage incorrect d’une remorque et la mauvaise
répartition des masses.
II. PRÉPARATION
• Pour réduire le risque d’incendie – avant l’usage, lorsque
vous faites le plein et chaque fois que vous cessez de ton-
dre–inspectezletracteur et éliminez tous les débris accu-
muléssurletracteur,latondeuse etderrièrelesprotections.
• Pendant la tonte, ne porter que des chaussures solides
et des pantalons longs. Ne jamais tondre pieds nus ou
chaussé de sandales.
• Contrôlez systématiquement et soigneusement l’état de
la surface à tondre et retirer tous les objets susceptibles
de devenir des projectiles lors du passage de la machine.
• ATTENTION – Le carburant est très inflammable.
- Pour transporter ou stocker le carburant, n’utiliser
exclusivementque desrécipientsconçuset approuvés
pour ces usages.
- Toujours remplir le réservoir de carburant à l’air libre
et ne pas fumer pendant le remplissage.
- Remplir le réservoir de carburant avant de démarrer
le moteur. Ne jamais retirer le bouchon du réservoir
et ne jamais rajouter de carburant tant que le moteur
est en foctionnement ou qu’il est encore chaud.
- Si du carburant a été renversé, ne pas tenter de
démarrer le tracteur, mais le pousser hors de la zone
où le carburant a été renversé et éviter de créer une
quelconque source de chaleur avant que les vapeurs
de carburant ne se soient dissipées.
- Refermer avec précautions les bouchons des réser-
voirs ou des récipients contenant du carburant pour
garantir la sécurité.
• Remplacer les pots d’échappement défectueux.
1. Règles de Sécurité
Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse
ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.
L’INOBSERVATIONDESRÈGLESDESÉCURITÉCI-DESSOUSPEUTÊTRELACAUSEDEBLESSURESSÉRIEUSESVOIREMORTELLES.

8
- avant de retirer un objet coincé dans le tracteur de
pelouse. Dans ce cas inspecter aussitôt la machine
pour s’assurer qu’elle n’est pas endommagée et, si
nécessaire, faire ou faire faire impérativement les
réparations avant de la remettre en marche et de la
faire fonctionner à nouveau.
- sila machine commence à vibrer anormalement. Dans
ce cas vérifier immédiatement le carter de coupe.
• Débrayer systématiquement les lames quand le tracteur
n’est pas utilisé ou quand il doit être transporté.
• Débrayer les lames puis arrêter le moteur :
- avant de faire le plein d’essence,
- avant d’enlever le collecteur,
- avant de régler la hauteur de coupe à moins que ce
réglage ne puisse s’effectuer du poste de conduite.
• Lorsque la tonte est terminée, réduire les gaz avant de
couper le moteur et, si le tracteur de pelouse est équipée
d’un robinet d’arrêt du carburant, fermer celui-ci.
ATTENTION : LESENFANTSPEUVENT ÊTREBLES-
SÉS PAR CET ÉQUIPEMENT. Selon l’Académie
américaine de pédiatrie, il faut que les enfants aient
au minimum 12 ans avant d’utiliser une tondeuse
à pousser et au minimum 16 ans avant d’utiliser
une tondeuse autoportée.
• Il ne faut pas dépasser un angle maximum de 15° pour
charger et décharger cette machine.
• Le port d’Équipements de protection individuelle (EPI)
appropriés est conseillé pendant l’utilisation de cette ma-
chine et comprend (au moins) des chaussures robustes,
des lunettes de sécurité et des protections auditives. Ne
tondezpasenchaussures découverteset/ouà boutouvert.
• Lesniveaux de vibrations indiquésdansleprésent manuel
ne sont pas ajustés pour l'exposition des travailleurs aux
vibrations. Il convient aux employeurs de calculer les
valeurs équivalentes à 8 heures d'exposition [A(8)] et
de limiter en conséquence l'exposition des travailleurs.
• Veillez à informer une tierce personne que vous êtes en
train de tondre à l’extérieur.
IV. ENTRETIEN ET ENTREPOSAGE
• S’assurer que tous les écrous, boulons et vis sont bien
serrés pour être certain que l’équipement est prêt à
fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreposer le tracteur de pelouse avec du
carburant dans le réservoir, dans un bâtiment où les
vapeurs pourraient s’enflammer au contact d’une flamme
ou d’une étincelle de l’allumage.
• Attendrele refroidissement du moteur avant d’entreposer
la tondeuse autoportée dans un espace fermé.
• Pour supprimer les risques d’incendie s’assurer que le
moteur, le pot d’échappement, le logement de la batterie
et du réservoir de carburant ne sont pas encrassés par
de l’herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer
qu’il est propre et qu’il n’est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les
pièces usées ou détériorées.
• Si le réservoir de carburant doit être vidangé, procéder
à cette opération à l’extérieur.
• Sur les tracteur de pelouse multi-lames, ne pas oublier
que la rotation d’une lame peut entraîner celle des autres.
• Quand le tracteur de pelouse est garé, entreposé ou tout
simplement inutilisé, régler la hauteur de coupe dans sa
position la plus basse.
ATTENTION: Toujoursdébrancher le fil de la bougie
d’allumage et le placer de telle sorte qu’il ne puisse,
enaucuncas,entrerencontactaveclabougieafinde
prévenir les démarrages accidentels, lors du mon-
tage,du transport, des réglages ou des réparations.

9
1. Reglas De Seguridad
Prácticas de Operación Seguras para las Segadoras Conducibles
IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO
SEOBSERVANLAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SEPUEDEN PRODUCIR LESIONES GRAVESO LA MUERTE.
I. INSTRUCCIÓN
• Lea todas las instrucciones cuidadosamente. Famil-
iarícese completamente con los controles y con el uso
adecuado el equipo
• Nunca permita que los niños o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restriñir la edad del operador.
• Asegúresequeeláreaestédespejadadepersonas antes
desegar, especialmente de niños o animales domésticos.
El operador o el usuario es el responsable por accidentes
o daños ocurridos a otras personas o a su propiedad.
• No llevar pasajeros.
• Todos los conductores deben tratar de obtener instruc-
ciones profesionales y practicas. Estas instrucciones
deberán acentuar:
- la necesidad de tener cuidado y de concentrase
cuando este operando las segadoras conduciables;
- el control de una maquina conducible cuando este
deslizando sobre una pendiente no será recobrado
con la aplicación del freno.
Las razones principales de la pérdida de control son:
a) apretón insuficiente del volante;
b) conducimiento demasiado rápido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el trabajo;
e) falta de conciencia de las condiciones del terreno,
especialmente de las pendientes;
f) distribución incorrecta del enganchado y de la carga.
II. PREPARACIÓN
• Para minimizar el riesgo de incendio, antes de usar, al
recargar de combustible y al final de cada sesión de
corte de césped, inspeccione y quite cualesquiera res-
tos y escombros que se hayan acumulado en el tractor,
la cortadora de césped y la parte de atrás de todas las
cubiertas de protección.
• Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.
• Inspeccione cuidadosamente el área en donde se va a
utilizar el equipo y remueva los obstáculos que puedan
ser lanzados por la maquina.
• ADVERTENCIA - los combustibles son muy inflamables.
- Almacene el combustible en envases especialmente
diseñados para este propósito.
- Agregue combustible a la máquina afuera y no fume
cuando este agregando combustible.
- Agregue el combustible antes de arrancar el motor.
Nunca remueva la tapa del depósito de gasolina
o agregue combustible con el motor fusionando o
cuando el motor este caliente.
- Si derrama combustible, no intente arrancar el motor
pero mueva la maquina lejos del área de derrame y
no arranque el motor hasta que los vapores se hallan
evaporado.
- Vuelva a poner todas las tapas de los tanques y de
los envases con seguridad.
• Reemplace los silenciadores defectuosos.
• Antesdeusarlo,siempre inspeccionevisualmenteparaver
que las cuchillas, los pernos de las cuchillas y el conjunto
cortador no estén gastados o dañados. Reemplace las
cuchillas y los pernos gastados o dañados de dos en dos
para mantener el equilibro.
• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
III. OPERACIÓN
• Nunca haga funcionar la máquina dentro de un área
cerrada donde gases peligrosos de óxido de carbono
pueden acumularse.
• Siegue solamente con luz de día o con una buena luz
artificial.
• Antes de tratar de empezar el motor, desenganche todos
los embragues de accesorio de la cuchilla y mueva el
embrague en la posición de neutro.
• Nunca utilice en pendientes de más de 15°.
• Acuérdese que no hay pendiente segura. Hay que
tener mucho cuidado cuando se quiere desplazar sobre
pendientes de césped. Para protejerse contra vuelco;
- evite arrancar o parar cuando vaya cuesta arriba o
cuesta abajo;
- enganche el embrague lentamente, siempre guarde
la maquina en engranaje, especialmente cuanto se
este desplazando cuesta abajo;
- las velocidades de la maquina deben ser mantenidas
bajas cuando este sobre las pendientes o cuando
haga vueltas estrechas.
- fíjese si hay agujeros, surcos o otros peligros escon-
didos;
- nuncasiegue al travésdelacara de la pendiente,ame-
nosque lasegadoraeste diseñadaparaeste propósito.
• Tenga mucho cuidado cuando este tirando cargas o
cuando este usando un equipo pesado.
- Use solamente puntos de enganche de la barra de
tracción.
- Limitecarga aesosque puedacontrolarcon seguridad.
- No haga vuelta rápidas. Tenga cuidado cuando vaya
marcha atrás.
- Use contrapesos o pesos de rueda cuando este
sugerido en su libro de instrucciones.
• Tenga un cuidado extra cuando atraviese o se acerque
de carreteras .
• Pare la rotación de las cuchillas cuando ataviase superfi-
cies otras que césped.
• Cuando use cualquier accesorio, nunca directa la des-
carga de materiales hacia personas que estén cerca y
no permita que nadie cerca de la maquina cuando esta
funcionando.
• Nuncause la maquina sin la protección contra la descarga
en su sitio
• Nunca cambie los ajustes del regulador o no haga que
el motor tenga una velocidad excesiva.
• Antes de dejar la posición del operador:
- desenganche la fuerza motriz y baje los accesorios;
- cambie a neutro y enganche el freno de estaciona-
miento;
- pare el motor y remueva la llave.
• Desenganchelatransmisiónalosaccesorios,pareelmo-
tor, y desconecte el (los) cable (s) de la bujía o remueva
la llave de ignición
- antesdelimpiarbloqueosodesatrancardelconducto;
- antes de inspeccionar, limpiar o trabajar sobre la
segadora;
- después de golpear un objeto extraño. Inspeccione la
segadoracuidadosamente, para verificar si hay daños
y haga reparaciones antes de volver a arrancar y a
operar el equipo;
- si la maquina empieza a vibrar anormalmente (ver-
ifíquela inmediatamente).
• Desenganche la transmisión a los accesorios cuando
haga el transporte o cuando no este en uso.

10
• Pare el motor y desenganche la transmisión a los ac-
cesorios
- antes de agregar combustible;
- antes de quitar el recogedor del césped;
- antes de haces ajustes de altura a menos que los
ajustespueden ser hechos delaposicióndeloperador.
• Reduzca los ajustes de la aceleración durante el tiempo
que el motor se apague, si el motor viene diseñado con
una válvula de apagado, sierre el combustible cuando
halla terminado de segar.
ADVERTENCIA: LOS NIÑOS PUEDEN RESULTAR
HERIDOSPORESTEEQUIPO. LaAcademiaAmeri-
canade Pediatríarecomiendaquelos cortacésped
de conductor a pie sean manejados por personas
de al menos 12 años de edad, mientras que los
cortacésped de conductor montado sean opera-
dos por personas de al menos 16 años de edad.
• Cuando cargue o descargue la máquina, no sobrepase
el ángulo máximo recomendado de operación de 15°.
• Utilice equipo de protección personal (EPP) cuando uti-
lice esta máquina, incluyendo (como mínimo) calzando
resistente, protección ocular y protección auditiva. No
corte el césped con calzado corto ni abierto.
• Los niveles de vibración que se indican en este manual
no están ajustados a la exposición a vibraciones de los
trabajadores.Los empleados deben calcular unosvalores
de exposición equivalentes a 8 horas (A(8)) y limitar su
exposición en consecuencia.
• Ponga en conocimiento de los demás que está cortando
el césped.
IV. MANTENIMIENTO Y ALMACENAMIENTO
• Guarde todos las tuercas, los pernos y los tornillos apre-
tados para asegurarse que el equipo esta en condiciones
de buena operación.
• Nuncaguarde la máquina con combustible en el estanque
decombustible dentro de un edificio en donde hay fuentes
de ignición presente.
• Permita que ese enfríe el motor antes de guardarlo en
algún lugar cerrado.
• Para reducir el riesgo de encendido, guarde el motor, el
silenciador, el comportamiento de la batería limpios de
césped, hojas, y de demasiado grasa.
• Verifique frecuentemente el recogedor del césped para
ver si hay uso o deterioración.
• Parala seguridad reemplace las partes queestén usadas
o dañadas.
• Si el tanque del combustible debe ser vaciado hágalo
afuera.
• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
• Cuando la maquina debe ser estacionada, almacenada
o cuando debe ser dejada desatendida, baje el conjunto
cortador a menos que una serradora mecánica es usada.
ADVERTENCIA: Siempre desconecte el alambre
de la bujía y póngalo donde no pueda entrar en
contacto con la bujía, para evitar el arranque por
accidente, durante la preparación, el transporte,
el ajuste o cuando se hacen reparaciones.

11
I. ADDESTRAMENTO ALL’USO
• Studiare attentamente le istruzioni. Acquisire dimesti-
chezza con i comandi e conoscere a fondo l’uso corretto
dell’equipaggiamento.
• Non consentire mai l’uso dei trattorini tosaerba ai bam-
bini né agli adulti che non abbiano dimestichezza con le
istruzioni sull’uso. Le normative locali possono stabilire
l’età minima per operare i trattorini tosaerba.
• Non operare mai con i tosaerba in caso vi siano persone,
specialmente bambini, o animaletti domestici nella zona
di lavoro.
• Tenere presente che in caso di incidenti, rischi o pericoli
provocatia persone o a beni, la responsabilitàdell’operato
ricade sull’operatore, od utilizzatore.
• Non trasporta passeggeri.
• Ogni singolo conducente ha il dovere di procurarsi le
istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:
- la necessità di prestare la massima attenzione e di
prendere le necessarie cautele durante l’uso dei trat-
torini tosaerba;
- che se il trattorino scivola su un pendio, non se ne
può riottenere il controllo premendo i freni.
Cause principali della perdita del controllo:
a) insufficiente presa delle ruote;
b) velocità di guida troppo elevata;
c) freni inadeguati;
d) macchinario di tipo non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni
del terreno, specialmente dei pendii;
f) traino o distribuzione del carico impropri
II. PREPARAZIONE
• Per ridurre il rischio di incendio - prima dell’uso mentre si
fa il carico del carburante e alla fine di ogni operazione di
taglio- ispezionare e togliere qualsiasi accumulo di sporco
dal trattore, dal rasaerba e dietro a tutte le protezioni.
• Indossare sempre scarpe robuste da lavoro e pantaloni
lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.
• Controllare scrupolosamente l’area in cui verrà utilizzato
l’equipaggiamento e togliere tutti gli oggetti che potreb-
bero venire scagliati dal macchinario.
• PERICOLO - La benzina è infiammabilissima.
- Conservare il carburante in contenitori appositi.
- Fare rifornimento soltanto all’aperto. E’ vietato fumare
durante il rifornimento.
- Farerifornimentoprimadi avviareilmotore.Non svitare
mai il tappo del serbatoio, né fare rifornimento con il
motore acceso o caldo.
- In caso di fuoriuscita di benzina, non mettere in moto
ilmotore. Spostare l’equipaggiamento dall’aerea in cui
si è verificata la fuoriuscita del carburante ed evitare di
provocare qualsiasi tipo di accensione fino a quando
i vapori non si siano dissipati.
- Reinserire e serrare bene il tappo del serbatoio e del
contenitore.
• Sostituire le marmitte che non funzionino bene.
• Primadi iniziare il lavoroispezionarevisualmentele lame, i
bullonidellelameeil gruppofalcianteper verificarechenon
vi siano tracce di usura o danneggiamenti. In caso di lame
e bulloni danneggiati od usurati, installate un nuovo set
completo in modo che il macchinario rimanga bilanciato.
• In caso di trattorini tosaerba a lame multiple prestare la
massima attenzione in quanto ruotando una lama si può
provocare la rotazione delle altre.
III. FUNZIONAMENTO
• Non accendere il motore in spazi ristretti dove vi si possa
accumulare ossido di carbonio, un gas inodore ma letale.
• Usare i tosaerba soltanto con la luce del giorno oppure
in presenza di buona luce artificiale.
• Prima di avviare il motore disinnestare la frizione degli
accessori da taglio e portare la leva del cambio sulla
posizione di folle.
• Non impiegare questo macchinario su terreni con una
pendenza di oltre 15°.
• Tenere presente che non esistono pendii “sicuri”. Prestare
particolare attenzione sui pendii erbosi. Suggerimenti per
evitare il ribaltamento del macchinario:
- evitare di fermarsi o mettersi in marcia improvvisa-
mente in salita o in discesa;
- innestare la frizione lentamente; tenere sempre le
marce innestate, specialmente in discesa;
- procedere a bassa velocità sui pendii e nelle curve
strette;
- fareattenzioneadossi,bucheoadaltripericolinascosti;
- non tagliare l’erba in diagonale sui pendii a meno che
non si disponga di un trattorino tosaerba realizzato
appositamente allo scopo.
• Prestareparticolareattenzionequandositrainanooggetti
pesantio quandosiutilizzadell’equipaggiamento pesante.
- Usare soltanto i punti approvati di traino nelle barre
di trazione.
- Limitarsi ai carichi che si è in grado di controllare con
sicurezza.
- Non sterzare bruscamente. Prestare particolare at-
tenzione durante la retromarcia.
- Impiegare contrappesi o pesi per ruote ogniqualvolta
siano raccomandati nel manuale d’uso.
• Fare attenzione al traffico quando si lavora in prossimità
di strade e quando le si deve attraversare.
• Attivare il dispositivo di bloccaggio delle lame per inter-
romperne la rotazione prima di attraversare superfici non
erbose.
• Durante l’uso di qualsiasi accessorio non dirigere mai lo
scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.
• Nonusare mai itrattorinitosaerbacon protezioni oschermi
difettosi oppure non installati.
• Non modificare le impostazioni del regolatore del motore
né far operare il motore a velocità eccessive. Le velocità
eccessive possono aumentare il pericolo di infortuni.
• Prima di lasciare il posto di guida, o dell’operatore:
- disinnestare la leva di comando della presa di forza
ed abbassare gli accessori;
- portare la leva sulla posizione di folle ed innestare il
freno di parcheggio;
- spegnere il motore e togliere le chiavi.
• Disinnestare la trasmissione del moto agli accessori,
spegnere il motore e scollegare i fili delle candele oppure
togliere la chiavetta di accensione:
- primadipulireeventualiintasamentieprimadistasare
lo scivolo;
- primadi interventi ocontrolli sul tosaerbae prima delle
operazioni di pulizia;
- dopoaver colpito un oggetto estraneo. Controllare che
il tosaerba non sia stato danneggiato ed effettuare le
riparazioni del caso prima di riavviare e mettere in
funzione l’equipaggiamento;
- se il tosaerba, o trattorino, vibra in modo anomalo (in
qual caso eseguire immediatamente dei controlli).
1. Norme Antinfortunistiche
Regole di sicurezza per trattorini da prato
ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTAREMANIEPIEDI E A SCAGLIARE
OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI
GRAVI E PERSINO IL DECESSO DELLA VITTIMA.

12
• Disinnestare la trasmissione del moto agli accessori
durante il trasporto del macchinario oppure quando non
è in uso.
• Spegnere il motore e disinnestare la motorizzazione degli
accessori nei seguenti casi:
- prima di fare rifornimento;
- prima di smontare il contenitore dell’erba tagliata;
- prima di regolare l’altezza, a meno che le regolazioni
nonpossano essere eseguite dal posto dell’operatore.
• Ridurre la velocità, con la leva dell’acceleratore, per ral-
lentare il motore prima dello spegnimento. Se il motore
è provvisto di valvola di arresto, chiudere l’alimentazione
del carburante alla fine del lavoro.
AVVERTENZA:QUESTAATTREZZATURA PUÒCAU-
SARELESIONINEIBAMBINI. L’American Academyof
Pediatricsraccomandachei bambini abbiamoun’età
minima di 12 anni prima di azionare un tosaerba con
operatore a piedi e un minimo di 16 anni prima di
azionare un tosaerba con operatore seduto.
• Durante le operazioni di carico o scarico di questa mac-
china, non superare l’angolazione massima di funzion-
amento raccomandata di 15°.
• Indossare dispositivi di protezione individuali (DPI) ad-
eguatimentre siazionaquesta macchina,incluso(almeno)
calzature resistenti, protezioni per gli occhi e protezioni
per le orecchie. Non falciare in pantaloncini corti e/o con
calzature aperte.
• I livelli di vibrazioni riportati in questo manuale non sono
allineatiaivaloridiesposizioneallevibrazionideilavoratori.
I datori di lavoro devono calcolare i valori di esposizione
equivalenti normalizzati a un periodo di 8 ore (A(8)) e
limitare di conseguenza l'esposizione alle vibrazioni dei
lavoratori.
• Informare sempre qualcuno che si sta falciando l’erba
all’esterno.
IV. MANUTENZIONE E PERIODI DI INATTIVITA’
• Verificare che tutti i dadi, i bulloni e le viti siano sempre
ben stretti per assicurare che l’equipaggiamento sia in
buone condizioni operative.
• Non lasciare mai l’equipaggiamento, con benzina nel ser-
batoio, in locali chiusi dove i vapori possano raggiungere
fiamme libere o scintille.
• Lasciare raffreddare il motore prima di riporre i tosaerba,
o trattorini, in qualsiasi spazio stretto e chiuso.
• Perridurreipericolid’incendioassicurarsiche il motore, la
marmitta, il vano batteria e la zona di stoccaggio benzina
siano liberi da erba, foglie o quantità eccessive di grasso.
• Controllare spesso il raccoglitore dell’erba tagliata per
individuareeventualisegnidiusuraodidanneggiamento.
• Per maggiore sicurezza, sostituire le parti usurate o dan-
neggiate.
• Il serbatoio del carburante va vuotato all’aperto, qualora
necessario.
• In caso di macchinario a lame multiple prestare la mas-
sima attenzione quando si ruota una lama in quanto ciò
può provocare la rotazione delle altre.
• Prima di parcheggiare, mettere in magazzino o lasciare
incustoditi i tosaerba, o i trattorini, abbassare l’apparato
falciante a meno che si utilizzi un dispositivo meccanico
per il bloccaggio in posizione della campana tosaerba.
AVVERTENZA:scollegare sempre i fili delle candele,
e collocarli dove non possano venire in contatto con
lecandelepernonprovocareaccensioniinavvertite,
durante l’allestimento, il trasporto, la regolazione o
la riparazione dei tosaerba o dei trattorini.

13
I. TRAINING
• Lees de instructies aandachtig. Zorg dat u vertrouwd bent
met de bedieningselementen en het juiste gebruik van de
machine.
• Laat kinderen of mensen die niet bekend zijn met de in-
structies, de maaimachine niet gebruiken. Het is mogelijk
dat plaatselijke voorschriften een beperking stellen aan
de leeftijd van de bestuurder.
• Maai nooit terwijl mensen, vooral kinderen, of huisdieren
in de buurt zijn.
• Bedenk dat de bestuurder of gebruiker verantwoordelijk
is voor ongelukken of risico’s die andere mensen of hun
eigendommen kunnen overkomen.
• Geen passagiers vervoeren.
• Alle bestuurders dienen vakkundige instructies te ontvan-
gen. Bij dergelijke instructies dient de nadruk te worden
gelegd op:
- de noodzaak voor aandacht en concentratie bij het
werken met zittrekkers;
- eenzittrekker die opeen helling wegglijdt, kan niet onder
controle worden gehouden door te remmen.
De hoofdredenen voor besturingsverlies zijn:
a) onvoldoende houvast;
b) te snel rijden;
c) ontoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities,
vooral hellingen;
f) verkeerd vastkoppelen en verkeerde verdeling van de
lading.
II. VOORBEREIDING
• Inspecteer om brandgevaar te voorkomen, of er afvalo-
phopingen zijn bij de tractor, de maaier en achter alle
beveiligingen en verwijder die – voor het gebruik, als u
brandstof tankt en aan het einde van iedere maaisessie.
• Draag tijdens het maaien altijd stevige schoenen en een
lange broek. Gebruik de machine niet blootsvoets of terwijl
u open sandalen draagt.
• Inspecteer de plek waar de machine zal worden gebruikt,
grondig en verwijder alle voorwerpen die door de machine
kunnen worden weggeslingerd.
• WAARSCHUWING - Benzine is licht ontvlambaar.
- Bewaar brandstof in blikken die speciaal voor dat doel
zijn bestemd.
- Tank alleen buiten en rook niet tijdens het tanken.
- Tank voordat u de motor start. Draai de dop nooit van
de benzinetank af of tank nooit terwijl de motor draait
of heet is.
- Als benzine is gemorst, probeer de motor dan niet te
starten maar haal de machine van de plaats vandaan
waar u benzine heeft gemorst en zorg dat u geen ont-
stekingsbron teweeg brengt totdat de benzinedampen
zijn verdreven.
- Draai de dop van alle brandstoftanks en -blikken weer
goed vast.
• Vervang defecte geluiddempers.
• Inspecteervóórhetgebruik altijd of de messen, mesbouten
enmaai-inrichtingnietversletenof beschadigdzijn.Vervang
versleten of beschadigde messen en bouten in sets om
het evenwicht in stand te houden.
• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.
III. BEDIENING
• Laat de motor niet draaien in een besloten ruimte waar
gevaarlijkekoolmonoxydedampenzichkunnenverzamelen.
• Maai alleen bij daglicht of goed kunstlicht.
• Voordat u de motor gaat starten, moet u alle meshulpstuk-
koppelingen uitschakelen en naar de vrijloop schakelen.
• Gebruik de trekker niet op hellingen van meer dan 15°.
• Denk eraan dat er geen “veilige” hellingen bestaan. Bij het
rijden op hellingen met gras dient men extra voorzichtig te
zijn. Zo zorgt u ervoor dat de trekker niet omslaat:
- stop en start niet plotseling bij het op- of afrijden van
een helling.
- schakelde koppelinglangzaamin,houd de machinealtijd
in de versnelling, vooral bij het afrijden van een heuvel;
- de snelheid van de machine dient op hellingen en in
scherpe bochten laag te worden gehouden;
- kijkuitvoorbulten enkuilenenandereverborgen gevaren.
- maai nooit dwars op de helling tenzij de maaier voor dit
doel is ontworpen.
• Weesvoorzichtigbijhettrekkenvanladingenofhetgebruik
van zwaar materieel.
- Gebruik alleen goedgekeurde aanhaakpunten voor een
trekstang.
- Beperk de lading tot hetgeen u veilig kunt hanteren.
- Maak geen scherpe bochten. Wees voorzichtig bij
achteruit rijden.
- Gebruik contragewicht(en) of wielgewichten wanneer
dat in de handleiding wordt aangeraden.
• Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.
• Stop de messen voordat u andere oppervlakken dan gras
oversteekt.
• Voer bij het gebruik van hulpstukken het materiaal nooit af
in de richting van omstanders en laat niemand in de buurt
van de machine komen terwijl deze in bedrijf is.
• Gebruikdemaaimachinenooitmetdefectebeschermkappen
enschermenofzonderbeveiligingsinrichtingenophunplaats.
• Verander de instelling van de motorregelaar niet en laat
de motor niet met te hoge toeren draaien. Als de motor
met te hoog toerental draait, kan het risico van lichamelijk
letsel groter worden.
• Voordat u de bestuurdersstoel verlaat:
- de aftakas uitschakelen en de hulpstukken neerlaten;
- naardevrijloopschakelen endeparkeerrem inschakelen;
- de motor stoppen en de sleutel verwijderen.
• Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,
- voordatu opgehoopt materiaal weghaaltofeenverstopte
afvoer leeg maakt;
- voordat u de maaimachine controleert, schoonmaakt of
eraan werkt;
- nadatueenongewenstvoorwerpheeftgeraakt.Inspect-
eer de maaimachine op schade en voer reparaties uit
voordat u de machine weer start en gebruikt;
- als de machine abnormaal begint te trillen (onmiddellijk
controleren).
- vordem Entfernen von VerstopfungenausdemMähwerk
oder dem Auswurf;
• Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.
• Stopdemotorenschakeldeaandrijvingnaarhethulpstukuit,
- Voordat u tankt;
- voordat u de opvangzak verwijdert;
- voordat u de hoogte verstelt tenzij de hoogte vanuit de
bestuurdersplaats kan worden ingesteld.
1. Veiligheidsregels
Veilige bedieningsmethoden voor zittrekkers
BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET
OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.

14
• Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, moet u de brand-
stoftoevoer aan het einde van het maaien afsluiten.
WAARSCHUWING:KINDERENKUNNENVERWOND
WORDENDOORDEZEAPPARATUUR. DeAmerican
AcademyofPediatricsadviseertdatkinderenminimaal
12 jaar moeten zijn voordat ze een lopend bediende
gazonmaaier gebruiken en minimaal 16 jaar moeten
zijnvoordatzeeenrijdendegazonmaaier gebruiken.
• Bij het laden of ontladen van de machine mag de maxi-
maal aanbevolen bedieningshoek van 15° niet worden
overschreden.
• Draai een geschikte persoonlijke beschermingsuitrusting
(Personal Protective Equipment, PPE) tijdens het gebruik
van deze machine, inclusief (minimaal) stevige schoenen,
een veiligheidsbril en gehoorbescherming. Maai niet met
laag schoeisel en/of schoeisel met open tenen.
• Trillingsniveaus vermeld in deze handleiding zijn niet
aangepast voor blootstelling van de werknemer aan trill-
ingen. Werkgevers dienen de waarden overeenkomstig
de blootstelling gedurende 8 uur (A(8)) en de limiet voor
blootstelling van de werknemer overeenkomstig te berek-
enen.
• Laat altijd aan iemand weten dat u buiten aan het maaien
bent.
IV. ONDERHOUD EN OPSLAG
• Houdalle moeren, bouten enschroevengoedvastgedraaid
zodat u er zeker van kunt zijn dat de machine in een veilige
bedrijfsstaat verkeert.
• Sla de machine nooit in een gebouw op, waar dampen een
open vlam of vonk kunnen bereiken, terwijl zich benzine
in de tank bevindt.
• Laat de motor afkoelen voordat u hem in een besloten
ruimte opbergt.
• Beperk brandgevaar: houd de motor, geluiddemper, ac-
curuimte en benzine-opslagruimte vrij van gras, bladeren
of een overmaat aan smeervet.
• Controleer de opvangzak vaak op slijtage of verwering.
• Vervang versleten of beschadigde onderdelen om
veiligheidsredenen.
• Alsdebrandstoftankafgetaptmoetworden,moetditbuiten
worden gedaan.
• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.
• Wanneerdemachinemoetwordengeparkeerd,opgeslagen
of alleen moet worden gelaten, moet de maai-inrichting
neergelatenworden tenzij een mechanische vergrendeling
wordt gebruikt.
WAARSCHUWING: Maak de bougiekabel altijd los,
plaatshem waar hijdebougieniet kan rakenteneinde
onverhoedsstartente voorkomen tijdens het opstel-
len, vervoeren, afstellen of uitvoeren van reparaties.

15
Notified Body
SNCH
11, Route de Luxembourg
L-5230 Sandweiler
TUV Rheinland
No. 0499
m/s
2005/88/EC
EMC 2004/108/EC
ISO 14982
ISO 3744
ISO 11094
2
*
2006/42/EC
2002/42/EC
EN 836+A4
EN 1032
EN 1033
Aw = 4.25
Aw = 0.11
YP155107H
11,53/8,60
0 - 6,7
107
38 - 102
200
LpA < 82 dBa
LpA < 82 dBa
LwA < 100 dBa
LwA < 100 dBa
Complies with the provisions and current amendments of
the Directives and Standards shown in the product perfor-
mance chart.
* The power rating as declared by the engine manufacturer
is the average gross power output at the specified RPM of
a typical production engine for the engine model measured
using SAE Standards for engine gross power. Please refer
to the engine manufacturer for details.
Erfüllt die Bedingungen und aktuellen Ergänzungen der
Richtlinien und Normen, die in der Produkt-Leistungstabelle
aufgeführt sind.
* DieAngabe der Motor-Nennleistungwie vom Motorhersteller
angegeben entspricht der durchschnittlichen Nettoleistung
bei einer bestimmten Drehzahl eines typischen Produk-
tionsmotors für dieses Motormodell. Die Messung erfolgte
entsprechend den SAE-Normen für die zulässige Motorleis-
tung. Näheres hierzu siehe den Motorhersteller.
Conformeaux clausesetamendements actuels desdirectives
et des normes indiquées dans le tableau des performances
du produit.
* La puissance nominale déclarée par le fabricant du moteur
correspond à la puissance brute moyenne au régime spécifié
d’un moteur de production typique pour le modèle de moteur
mesuré,selon les normes SAE de puissance brute de moteur.
Pour plus d’informations, contacter le fabricant du moteur.
Cumple las estipulaciones y enmiendas actuales de las di-
rectivas y normas que se indican en la tabla de prestaciones
del producto.
* Lapotencia nominal, según lodeclara el fabricante del motor,
es la salida media de potencia bruta a las RPM especificadas
de un motor de serie típico para el modelo de motor, medida
según las normas SAE sobre potencia bruta de motor. Para
más información, consulte al fabricante del motor.
Conforme alle disposizioni e alle modifiche correnti delle
direttivee degli standard indicati nella tabelladelleprestazioni
del prodotto.
* La potenza nominale dichiarata dal costruttore del motore è
la potenza lorda media (in corrispondenza del regime specifi-
cato) rilevata sul modello di motore in fase di produzione,
misurata secondo la normativa SAE relativa alla potenza
lorda del motore. Per i dettagli consultare il costruttore del
motore.
Voldoet aan de bepalingen en huidige amendementen van
de Richtlijnen en Standaards weergegeven in de product-
prestatietabel.
* Het door de motorfabrikant aangegeven nominale vermogen
is het gemiddelde brutovermogen bij het gespecificeerde to-
erentalvan eentypischeproductiemotor voor hetmotormodel,
gemeten volgens SAE-norm voor brutomotorvermogen.
Raadpleeg voor details alstublieft de motorfabrikant.

16
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la significa-
tion de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
LIGHTS ON
LICHT AN
PHARES ALLUMÉS
LUCES ENCENDIDAS
LUCI ACCESE
LICHTEN AAN
CHOKE
STARTKLAPPE
STARTER
ESTRANGULACIÓN
STARTER
CHOKE
ATTACHMENT
CLUTCH ENGAGED
ANBAUGERÄTE-KUPPLUNG
EINGEKUPPELT
LAMES EMBRAYÉES
EMBRAGUE DEL ACCESORIO
ENGANCHADO
FRIZIONE ACCESSORIE
INNESTATA
KOPPELING HULPSTUK
INGESCHAKELD
PARKING BRAKE LOCKED
FESTSTELLBREMSE VERRIEGELT
FREIN DE PARKING VERROUILLÉ
FRENO DE ESTACIONAMIENTO
CERRADO
FRENO DI PARCHEGGIO INNESTATO
PARKEERREM GEBLOKKEERD
ATTACHMENT
CLUTCH DISENGAGED
ANBAUGERÄTE-KUPPLUNG
AUSGEKUPPELT
LAMES DÉBRAYÉES
EMBRAGUE DEL ACCESORIO
DESENGANCHDO
FRIZIONE ACCESSORI
DISINNESTATA
KOPPELING HULPSTUK
UITGESCHAKELD
FAST
SCHNELLFAHRT
VITESSE RAPIDE
MARCHA RÁPIDA
AVANZAMENTO VELOCE
VELOCE
SLOW
LANGSAMFAHRT
VITESSE LENTE
MARCHA LENTA
AVANZAMENTO LENTO
LANGZAAM RIJDEN
REVERSE
RÜCKWÄRTSFAHRT
MARCHE ARRIÈRE
MARCHA ATRÁS
RETROMARCIA
ACHTERUIT-RIJDEN
NEUTRAL
LEERLAUF
POSITION NEUTRE
PUNTO NEUTRO
FOLLA
NEUTRAALSTAND
HIGH
HOCH
HAUT
ALTO
AUMENTARE
HOOG
LOW
NIEDRIG
BAS
BAJO
DIMINUIRE
LAAG
BATTERY
BATTERIE
BATTERIE
BATERÍA
BATTERIA
ACCU
OIL PRESSURE
ÖLDRUCK
PRESSION D'HUILE
PRESIÓN DEL ACEITE
PRESSIONE DELL'OLIO
OLIEDRUK
FORWARD
VORWÄRTSGANG
MARCHE AVANT
MARCHA HACIA
DELANTE MARCIA
VOORUIT
FUEL
KRAFTSTOFF
CARBURANT
COMBUSTIBLE
CARBURANTE
BRANDSTOF
ENGINE OFF
MOTOR AUS
MOTEUR ARRÊTÉ
MOTOR APAGADO
MOTORE SPENTO
MOTOR UIT
MOWER HEIGHT
MÄHWERKHÖHE
HAUTEUR DE COUPE
ALTURA DE LA SEGADORA
ALTEZZA APPARATO
FALCIANTE
MAAIHOOGTE
UNLOCKED
ENTRIEGELT
DEVERROUILLÉ
ABIERTO
DISINNESTATO
GEDEBLOKKEERD
PARKING BRAKE
FESTSTELLBREMSE
FREIN DE PARKING
FRENO DE ESTACIONAMIENTO
FRENO DI PARCHEGGIO
PARKEERREM
P
WARNING
WARNUNG
ATTENTION
ADVERTENCIA
PERICOLO
WAARSCHUWING
CAUTION
VORSICHT
DANGER
PRECAUCIÓN
ATTENZIONE
OPGELET
ENGINE ON
MOTOR LÄUFT
MOTEUR EN MARCHE
MOTOR ENCENDIDO
MOTORE ACCESO
MOTOR AAN
HOT SURFACES
HEISSE OBERFLÄCHEN
SURFACES CHAUDES
SUPERFICIES MUY CALIENTES
SUPERFICIE ROVENTE
HETE OPPERVLAKKEN
MAX
+
_90N MAX
+
_150N
DRAWBAR LOADING
ANHÄNGESCHIENENLAST
CHARGEMENT DE LA
BARRE DE TRACTION
CARGA DE LA BARRA
DE ENGANCHE
CARICO DI TRAZIONE
DELLA BARRA
BELASTING OP
TREKHAAK
SOUND POWER LEVEL
GERÄUSCHPEGEL
NIVEAU DE PUISSANCE ACCOUSTIQUE
NIVEL DE LA POTENCIA ACÚSTICA
LIVELLO DELLA POTENZA SONORA
GELUIDSNIVEAU
ENGINE START
ANLASSEN DES MOTORS
DÉMARRAGE DU MOTEUR
ARRANQUE DEL MOTOR
AVVIAMENTO DEL MOTORE
HET STARTEN VAN DE MOTOR
REVERSE
RÜCKWÄRTSFAHRT
MARCHE ARRIÈRE
MARCHA ATRÁS
RETROMARCIA
ACHTERUIT-RIJDEN
IGNITION
ZÜNDUNG
ALLUMAGE
IGNICIÓN
AVVIAMENTO
ONTSTEKING
ROS ON
ROS AN
ROS ON
ROS ON
ROS ON
ROS ON
KEEP BYSTANDERS AWAY
ZUSCHAUER FERNHALTEN
TENIR LES PASSANTS À DISTANCE
GUÁRDESE LEJOS DE GENTE
TENERE LONTANI I PASSANTI
OMSTANDERS UIT DE
BUURT HOUDEN
BEWARE OF
THROWN OBJECTS
ATTENTION AUX PROJECTILES
CUIDADO CON
OBJETOS LANZADOS
ATTENZIONE AGLI OGGETTI
SCAGLIATI
LET OP WEGGESLINGERDE
VOORWERPEN
VORSICHT, HOCHGESCHLEUDERTE
GEGENSTÄNDE
BRAKE/CLUTCH PEDAL
PÉDALE DE FREIN / D’EMBRAYAGE
PEDAL DE FRENO / DE EMBRAGUE
PEDALE FRENO/FRIZIONE
REM / KOPPELINGSPEDAAL
BREMSE / KUPPLUNGSPEDAL

17
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la significa-
tion de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
DANGER, KEEP HANDS AND FEET AWAY
GEFAHR, HÄNDE UND FÜSSE FERNHALTEN
DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN
PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS
PERICOLO. TENERE LONTANI MANI PIEDI
GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN
MOWER LIFT
MÄHWERKHUB
RELEVAGE DE L'UNITÉ DE COUPE
LEVANTAMIENTO DE LA SEGADORA
SOLLEVAMENTO APPARATO FALCIANTE
MAAIHOOGTEREGELING
EUROPEAN MACHINERY
DIRECTIVE FOR SAFETY
EUROPÄISCHE VERORDNUNG
FÜR MASCHINEN-SICHERHEIT
CONFORME AUX NORMES DE
SÉCURITÉ EUROPÉENNES
DIRECTIVO DE MAQUINARIA
EUROPEO PARA LA SEGURIDAD
NORMATIVE ANTINFORTUNISTICHE
EUROPEE PER MACCHINARI
VEILIGHEIDSRICHTLIJN VOOR
EUROPESE MACHINES
READ OWNERS MANUAL
BETRIEBSANLEITUNG LESEN
LIRE LE MANUEL
D'INSTRUCTIONS
LEA EL MANUAL DE
INSTRUCCIONES
LEGGERE IL MANUALE
DELL'OPERATORE
GEBRUIKERSHANDLEIDING
LEZEN
NO OPERATION
ON SLOPES MORE THAN 15°
NICHT AUF ABHÄNGEN MIT
MEHR ALS 15° STEIGUNG BETREIBEN
NE PAS UTILISER SUR DES
PENTES DE PLUS DE 15°
NO OPERE SOBRE PENDIENTES
DE MÁS DE 15°
NON USARE SU PENDII CON
UN'INCLINAZIONE DI OLTRE 15°
NIET OP HELLINGEN VAN MEER DAN
15° GEBRUIKEN
15°
CAUTION: DEFLECTOR SHIELD OR ENTIRE GRASS CATCHER MUST BE IN PLACE WHILE MOWING
ACHTUNG: BEIM MÄHEN MUSS DAS ABLENKSCHILD ODER DER GANZE GRASAUFFANGBEHÄLTER MONTIERT SEINCAUTION
PRUDENCE£: L’ÉCRAN DÉFLECTEUR OU L’ENSEMBLE DU BAC DE RAMASSAGE DOIT ÊTRE EN PLACE PENDANT L’UTILISATON DE LA TONDEUSE
AVISO: LA TAPA DEFLECTORA O EL ENTERO DEPÓSITO DE LA HIERBA TIENEN QUE ESTAR EN SU SITIO MIENTRAS SE CORTA
ATTENZIONE: DURANTE IL MOVIMENTO, LO SCHERMO DEFLETTORE O TUTTO IL RACCOGLIERBA DEVE ESSERE ADEGUATAMENTE IN POSIZIONE
VOORZICHTIG: TIJDENS HET MAAIEN MOET DE KETSPLAAT OF DE HELE GRASVANGER OP ZIJN PLAATS ZITTEN
Consult manual for safe
operation practices.
Für den sicheren Betrieb ziehen
Sie das Bedienungshandbuch zu Rate.
Consultez le manuel pour connaître
les Modes de fonctionnement sûre.
Consulte el manual para conocer
las Prácticas de Manejo Seguro.
Consultare il manuale per le
Procedure di Operazioni Sicure.
Raadpleeg de handleiding voor
Veilige gebruiksprocedures.
Risk of fire
due to debris buildup.
Brandgefahr durch Ansammlung
von Mährückständen.
Risque d'incendie provoqué
par l'accumulation de débris.
Riesgo de incendio debido
a acumulación de restos y escombros.
Rischio di incendio a causa
di un accumulo di sporco.
Brandgevaar door
de ophoping van afval.
WARNING: Read Engine Owner’s Manual –
Fire hazard – Poisonous fumes or toxic gases
WARNUNG: Lesen Sie das Bedienungshandbuch –
Brandgefahr – Giftige Dämpfe oder toxische Gase
AVERTISSEMENT£: Veuillez lire le Manuel d’utilisation du moteur –
Risques d’incendie – Fumées ou gaz toxiques
ATENCIÓN: Leer el Manual de Uso del Motor –
Peligro de fuego – Humos venenosos o gases tóxicos
AVVERTENZA: leggere il manuale per l’utente del motore –
Rischio d’incendio – Fumi velenosi o gas tossici
WAARSCHUWING: Lees de handleiding van de motor –
Brandgevaar – Giftige dampen of gassen
CAUTION: Fingers or hand entanglement – belt drive
ACHTUNG: Öffnung der Gangschaltung. Gefahr des Verfangens von Finger oder Hand – Riemenantrieb
PRUDENCE£: Risque d’accrochage des doigts ou de la main – courroie de transmission
ADVERTENCIA: Enganche de dedos o manos – mandado por correa
ATTENZIONE: Fare attenzione a mani e dita – trasmissione a cinghia
VOORZICHTIG: Gevaar voor beknelling van vingers of handen – riemaandrijving
FREE WHEEL
FREILAUF
ROUE LIBRE
RUEDA LIBRE
COMANDO DISINNESTO
VRIJWIEL

18
GEFAHR
AUGEN SCHÜTZEN
EXPLOSIVE GASE
KÖNNEN ERBLINDUNG
UND KÖRPERVERLET-
ZUNGEN VERURSAC-
HEN.
GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN
KUNNEN BLINDHEID
OF LETSEL VERO-
ORZAKEN.
PELIGRO
PROTEJE SUS OJOS
GASES EXPLOSIVOS
PUEDEN CAUSAR
CEGUE-DAD O LE-
SIONES.
PERICOLO
RIPARARE GLI OCCHI
VAPORI ESPLOSIVI
PUO’ PROVOCARE
CECITA’ O LESIONI
ZU VERMEIDEN:
• FUNKEN
• FEUER
• RAUCHEN
GEEN
• VONKEN
• VUUR
• ROKEN
NO
• CHISPAS
• LLAMAS
• FUMAR
DIVIETO
• SCINTILLE
• FIAMME
• SIGARETTE
AUGEN UNVER-
ZÜGLICH MIT WAS-
SER AUSSPÜLEN.
SOFORT ÄRZTLICHE
HILFE AUFSUCHEN.
OGEN ONMIDDELLIJK
MET WATER SPOEL-
EN. SNEL MEDISCHE
HULP INROE-PEN.
LÍMPIESE LOS OJOS
CON UN CHORRO
DE AGUA.OBTENGA
AYUDAMÉDICA RÁPI-
DAMENTE.
LAVARE IMMEDIATA-
MENTE GLI OCCHI
CON ACQUA. SOT-
TOPORRE AL PIU’
PRESTO ALLE CURE
DEL MEDICO.
SCHWEFELSÄURE
KANN ERBLINDUNG
ODER SCHWERE
VERÄTZUNGEN VERUR-
SACHEN.
ZWAVELZUUR
KAN BLINDHEID OF
ERN-STIGE BRAND-
WONDEN VER-
OORZAKEN.
ÁCIDO SULFÚRICO
PUEDEN CAUSAR
CEGUE-DAD O QUEMA-
DURAS MUY GRAVES.
ACIDO SOLFORICO
PUO’ PROVOCARE LA
CECITA’ OD USTIONI
GRAVI.
01738
FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN. NICHT KIPPEN. DIE BATTERIE NICHT ÖFFNEN!
UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKEN!
MANTENER FUERA DEL ALCANCE DE NIÑOS. NO LA INCLINE. ¡NO ABRA LA BATERÍA!
TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!

19
2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje
2. Montaggio. 2. Montering.
Before the tractor can be used certain parts must be as-
sembled, which for transportation reasons are enclosed in
the packing.
Vor der Anwendung des Aufsitzmähers müssen gewisse
Teile eingebaut werden, die aus Transportgründen in der
Verpack-ung lose beigefügt sind.
Avant d'utiliser la tondeuse autoportée, certains éléments
livrés dans l'emballage doivent être montés.
Antes de poder utilizar el tractor, hay que montar algunas
piezas que, por razones de transporte, van empaquetadas
en el embalaje.
Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte.
Voordat de traktor gebruikt kan worden, moeten sommige
onderdelen worden gemonteerd, die vanwege het transport
apart verpakt zijn in de emballage.
Keys
Schlüssel
Clés
Llaves
Chiavi
Sleutels
Slope Sheet
Hang-Blatt
Tôle inclinée
Hoja de pendientes
Foglio inclinato
Hellingsschema
Steering
Lenkung
Direction
Dirección
Sterzo
Besturing
Steering Wheel Insert
Lenkradeinsatz
Capuchon du volant de direction
Inserto del volante de dirección
Inserto del volante di guida
Stuurwiel-inzetstuk
Steering Wheel
Lenkrad
Volant de direction
Volante de dirección
Volante di guida
Stuurwiel
Hex Bolt
Sechskantkopfschraube
Boulon hexagonal
Perno hexagonal
Bullone esagonale
Zeskantbout
Flat Washer
Flache Unterlegscheibe
Rondelle plate
Arandela plana
Rondella piatta
Platte ring
Lock Washer
Sicherungsscheibe
Rondelle de blocage
Arandela elástica
Rondella di fissaggio
Borgring
Steering Wheel Adapter
Lenkradadapter
Adaptateur de volant de direction
Adaptador del volante de dirección
Adattatore del volante di guida
Stuurwiel-adapter
Battery
Batterie
Batterie
Batería
Batteria
Accu
Bolts
Bolzen
Boulons
Pernos
Bulloni
Bouten
Nuts
Muttern
Écrous
Tuercas
Dadi
Moeren
Steering Extension Shaft
Lenkrad, Verlängerungswelle
Arbre de rallonge de direction
Eje de extensión de la dirección
Albero di prolunga dello sterzo
Stuurverlengas
Steering Boot
Lenkradmanschette
Garniture
Funda de la dirección
Tappo di protezione sterzo
Stuurbalg
Seat
Sitz
Siège
Asiento
Sedile
Zitting
Knob
Drehknopf
Bouton
Perilla
Manopola
Knop
Cup Washer
Unterlegscheibe, schalenförmig
Rondelle à collerette
Arandela de copa
Rondella concava
Schotelring
Seat
Sitz
Siège
Asiento
Sedile
Zitting
Oil Drain Extension
Ölablassverlängerung
Extension de vidange d’huile
Extensión de drenaje del aceite
Prolunga di scarico olio
Olieaftap-verlengstuk

20
02825
1
STEERING WHEEL
• Mount extension shaft (1).
• Mount the main shaft cover. Make sure that the guide
tabs in the cover fit the cover in respective holes.
• Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft . Check that the front
wheelsare alignedforwardandplace thewheelon the hub.
• Assemblelargeflatwasher, lockwasher and bolt. Tighten
securely.
• Snap insert into center of steering wheel.
1. EXTENSION SHAFT
LENKRAD
• DieVerlängerungswelle (1).
• Lenkwellengehäuse einbauen. Dafür sorgen, daß die
Führungsbolzen in die jeweils dafür vorgesehenen
Bohrungen ein- greifen.
• Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksäulenverlängerung
auf. Prüfen, daß die Vorderräder gerade stehen, und
das Lenkrad auf der Nabe anbringen.
• Die große Unterlegscheibe, den Federing und die Zoll
Sechskantschraube montieren. Sicher festziehen.
• Den Einsatz in die Mitte des Lenkrades eindrücken
1. VERLÄNGERUNGSWELLE
VOLANT DE DIRECTION
• Monter la rallonge d'arbre de direction (1).
• Positionnerlecachesurlacolonnede direction. S'assurer
que les ergots du cache colonne de direction sont bien
clipsés dans les quatre orifices du tableau de bord.
• Enlevez le manchon de direction du volant de direction
et glissez le manchon sur l’arbre de rallonge. Vérifier
que les roues avant sont bien alignées droit vers l’avant
et positionner le volant sur le moyeu.
• Positionner la grande rondelle plate, la rondelle frein et
le boulon hexagonal ème. Visser fortement,
• Encliqueter le cache volant dans le volant de direction.
1. ARBRE D’EXTENSION
VOLANTE DE DIRECCIÓN
• Introduzca el eje de extensión (1).
• Montar la cubierta del eje del volant. Assegurarse de
que las espigas de guía de la cubierta encajan en los
orificios respectivos.
• Remueva el adaptador del volante y deslice el adaptador
sobre la extensión del eje de dirección. Controlar que
las ruedas delanteras están dirigidas hacia adelante y
poner el volante en el cubo.
• Monteunaarandelaplanagrande,arandeladeseguridad
de 3/8, una perno hexagonal y apriete en forma segura
• Presione la pieza inserta adentro del centro del volante
de dirección.
1. EJE DE EXTENCIÓN
VOLANTE
• Montare l'albero di estensione (1).
• Montare il coperchio del piantone. Controllare che tutti i
pemi di guida entrino nei rispettivi alloggi.
• Rimuovere l’adattatore del volante dal volante e scorrerlo
sull’estensionedell’alberodello sterzo. Controllare che le
ruoteanteriorisianoben drittemontareil volantesulmozzo.
• Assembiare la rondella piatta grande, la rondella di si-
curezzae ilbulloneesagoonale.Tringere in manierasalda.
• Scattare l'inserto al centro del volante.
1. ALBERO DI ESTENSIONE
HET STUUR
• Monteer de verlengas (1).
• Monteer de stuuraskap. Let erop dat de stuurtaps in de
kap in de respectievelijke gaten vallen.
• Haalde stuuradapter van het stuurafen schuif de adapter
op het verlengstuk van de stuuras. Controleer of de
voorwielen recht naar voren staan gericht en plaats het
stuur op de naaf.
• Bevestig de grote platte sluitring, de borgring en de
zeskantbout. Zet ze stevig vast.
• Klik het inzetstuk in het midden van het stuur.
1. VERLENGAS
2
