Atec-Haier 21TV6H User guide

MANUAL DEL USUARIO
TV ESTEREO
EN COLORES
MODELO 21TV6H
MODELO 21TV6H

INDICE
El TV que Ud. ha adquirido ha sido diseñado con los últimos
adelantos técnicos disponibles. Cuenta con una amplia gama de
funciones, concebidas para sacar el máximo provecho de las
posibilidades que brinda la tecnología moderna.
Se le ha prestado atención a su facilidad de manejo, de manera que
pueda ser utilizado por todos en el hogar.
El consumo eléctrico del TV es bajo cuando está en el Modo de
Espera, y se enmarca dentro de la línea más moderna de equipos
ahorradores de energía.
Este TV es adecuado para captar las señales de TV en la norma
NTSC-M vigente en nuestro país, y está equipado con la gama
completa de circuitos que permiten hacer uso de la totalidad de las
prestaciones que esta norma permite, como el sonido
estereofónico, el SAP o segundo canal de audio, y el Closed
Caption siempre que sean transmitidas. Sus circuitos se han
concebido de forma que tengan la suficiente reserva que le
permita al equipo trabajar en las más disímiles condiciones, de
forma que en todas las localidades pueda ser utilizado con plena
seguridad y confianza.
El TV posee protecciones internas que permiten su disfrute sin
temor a dañarlo, siempre que sean cumplidas las medidas de
seguridad elementales. Todos los controles al acceso del usuario
son seguros.
El TV tiene duplicadas en las teclas del Panel Frontal del TV la gran
mayoría de sus funciones, para darle la mayor versatilidad de uso.
Le recomendamos leer cuidadosamente este Manual.
Ello le facilitará el máximo disfrute de su equipo.
Gracias
¡FELICITACIONES!
23
¡Felicitaciones!.....................................................................................................
Medidas de Seguridad.........................................................................................
Ubicación de los Controles.................................................................................
Preparación para la Operación...........................................................................
Descripción del Mando a Distancia....................................................................
Guía rápida............................................................................................................
Primeros pasos con su Televisor.......................................................................
Cómo funciona el televisor
Conectar / Desconectar / Encender / Apagar..........................................
La tecla CAPTION / Visualizando la acción del Mando a Distancia......
Conceptos Básicos..............................................................................................
Descripción de los Menús del Televisor
Teclas de número en el Mando a Distancia............................................
Las teclas EXP. (Exploración) y SEÑAL .................................................
Las teclas ALARMA, BLOQUEO, FECHA y AJ.IMAGEN........................
Las teclas CA+ Y CA-................................................................................
Las teclas VOL+ Y VOL-............................................................................
La tecla MENU............................................................................................
Las teclas ALMANAQUE y RELOJ/TRANSPARENCIA...........................
La tecla MOSTRAR....................................................................................
Las teclas ZOOM e IMAGEN.....................................................................
Las teclas TONO y EFECT. (Efectos de Sonido).....................................
Las teclas VISTA RAPIDA y MUDO...........................................................
Las teclas FAV. (Canales Favoritos) y TV/AV..........................................
El Menú 1: IMAGEN...................................................................................
El Menú 2: SONIDO....................................................................................
El Menú 3: AJUSTE de CANALES............................................................
El Menú 4: AJUSTES.................................................................................
El Menú 5: FAVORITOS.............................................................................
El Menú 6: MENSAJES..............................................................................
El Menú 7: ORGANIZADOR.......................................................................
El Menú 8: RECORDATORIO.....................................................................
El Menú 9: TELEFONOS............................................................................
El Menú 10: ESPECIAL..............................................................................
El Menú 12: ALMANAQUE.........................................................................
Instalación y reemplazo de las pilas en el Mando a Distancia.........................
El Menú 11: ALARMA.................................................................................
El Menú de BLOQUEO...............................................................................
Problemas Comunes............................................................................................
El Menú de FECHA y HORA......................................................................
Especificaciones Técnicas..................................................................................
3
4
5
6
7
8 - 9
10-11
26-35
13
12
14
15
16
17
18
19
20
21
22
23
24
25
36-37
38-40
41-43
44-45
46-47
48-51
52-53
54-55
56-57
58-59
62
68
60-61
63-65
69
66-67
70-71

Interruptor General: Oprima el botón, el TV se
conectará y entrará en el Modo de Espera. La luz roja
se encenderá. Oprima el botón de nuevo. El TV se
desconectará de la red eléctrica.
Luz de indicación del estado de Espera: Cuando
el TV está apagado, pero conectado (Modo de
Espera), la luz se encenderá. La luz se apaga
cuando el TV está funcionando o cuando está
desconectado.
Sensor del Mando a Distancia: Si el mando a
distancia se encuentra dentro de un rango de
operación efectivo, el TV se podrá operar mediante
el mismo.
45

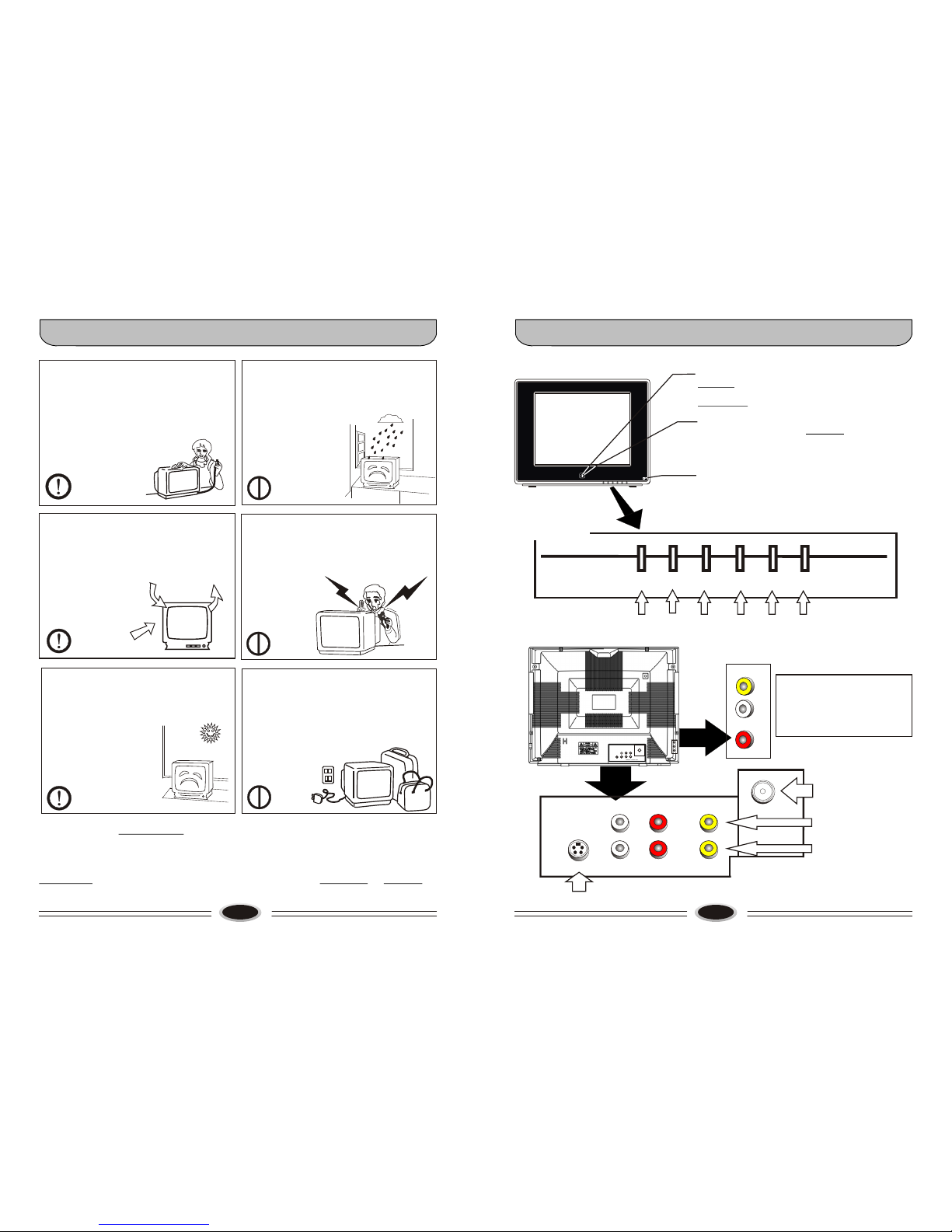

1. Cuando vaya a limpiar el TV, por favor
desconecte el cable de energía del
tomacorriente de la pared.
No deje caer objetos metálicos o
combustibles hacia el interior del TV. Nunca
limpie el gabinete o la pantalla con luz
brillante, petróleo u otros agentes
químicos.
4. Nunca ubique el TV cerca de la lluvia o la
humedad, ya que se puede provocar un
choque eléctrico o el TV puede incendiarse.
El TV sólo se puede utilizar en un lugar seco,
dentro de la casa.
2. Para prolongar la vida útil del TV, por favor
ubíquelo en un lugar con buena ventilación.
No cubra los orificios de ventilación cuando
está funcionando. Ubíquelo a una distancia
mínima de 15 cms de la pared, para permitir
la circulación del aire en su interior.
5. La tapa trasera solamente puede ser
retirada por personal de servicio calificado.
Dentro del equipo existen puntos de alto
voltaje que pueden poner en riesgo la vida.
Si necesita servicio, contacte siempre con su
agente autorizado
de garantía
y post-garantía.
3. Nunca exponga el TV a la luz directa del
sol ni a fuentes de calor generados por otros
equipos (planchas, cocinas, etc.) No ponga
vasos con flores o con cualquier líquido
encima del TV.
6. Si el TV no se va a utilizar por un largo
tiempo, y en caso de tormentas eléctricas,
se debe desconectar totalmente de la red
eléctrica y de la toma de antena.
Medidas de Seguridad Ubicación de los Controles
Se recomienda desconectar el TV diariamente mediante el interruptor general
cuando se retire a descansar. Ello disminuye el consumo de energía y protege
al equipo de inesperadas fluctuaciones de voltaje que en ocasiones pueden
ocurrir, lo que es más difícil de detectar durante la madrugada.
Conéctelo cuando comienza a disfrutar de la TV y encienda y apague el
equipo mediante el Mando a Distancia.
VIDEO
SAL
ENT
I-AUDIO-D
S-VIDEO
Si desea conocer la función detallada de cada control, favor de ir a la página correspondiente
Panel Frontal
Panel Trasero
MENU TV/AV VOL- VOL+ CA- CA+
Selección
de Menú Bajar / Subir
Volumen
Cambiar de
canales
Cambiar
TV y AV
ENTRADA LATERAL DE
AUDIO-VIDEO (AV2)
ENTRADA
TRASERA DE
AUDIO-VIDEO (AV1)
SALIDA DE
AUDIO-VIDEO
ENTRADA DE
ANTENA Y CABLE
ENTRADA DE SUPER VIDEO (S-VIDEO)
CODIGO DE COLORES:
AMARILLO: VIDEO
ROJO: AUDIO DERECHO
BLANCO: AUDIO IZQUIERDO
声音-右
声音-左
影像
AV输入
VIDEO
AUDIO
I
D

声音-右
声音-左
影像
AV输入
Cable coaxial de 75
o cinta de antena de 300


Preparación para la Operación Descripción del Mando a Distancia
Si desea conocer la función detallada de cada control, favor de ir a la página
correspondiente
67
Encender / Apagar
Teclas de Número
Exploración de canales
Señal de sonido
Alarma
Menú de Bloqueo
Fecha y Hora
Ajuste de Imagen
Canal hacia arriba
Bajar Volumen
Tecla MENU
Menú Almanaque
Reloj y Transparencia
Canal hacia abajo
Subir volumen
Mostrar
Zoom
Imagen Prefijada
Tono del Sonido
Efectos de Sonido
Vista rápida
Mudo
Favoritos
Conmutar TV / AV
Caption
Funciones Página
12
13
14
14
15
15
15
15
16
17
18
19
19
16
17
20
21
21
22
22
23
23
24
24
25
1
1
1
2
3
4
5
6
7
8
9
10
11
12
15
18
13
16
19
14
17
20
21
22
23
24
25
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
25
2
24
3
23
4
22
5
21
6
20
7
19
8
18
9
17
10
16
11
15
12
14
13

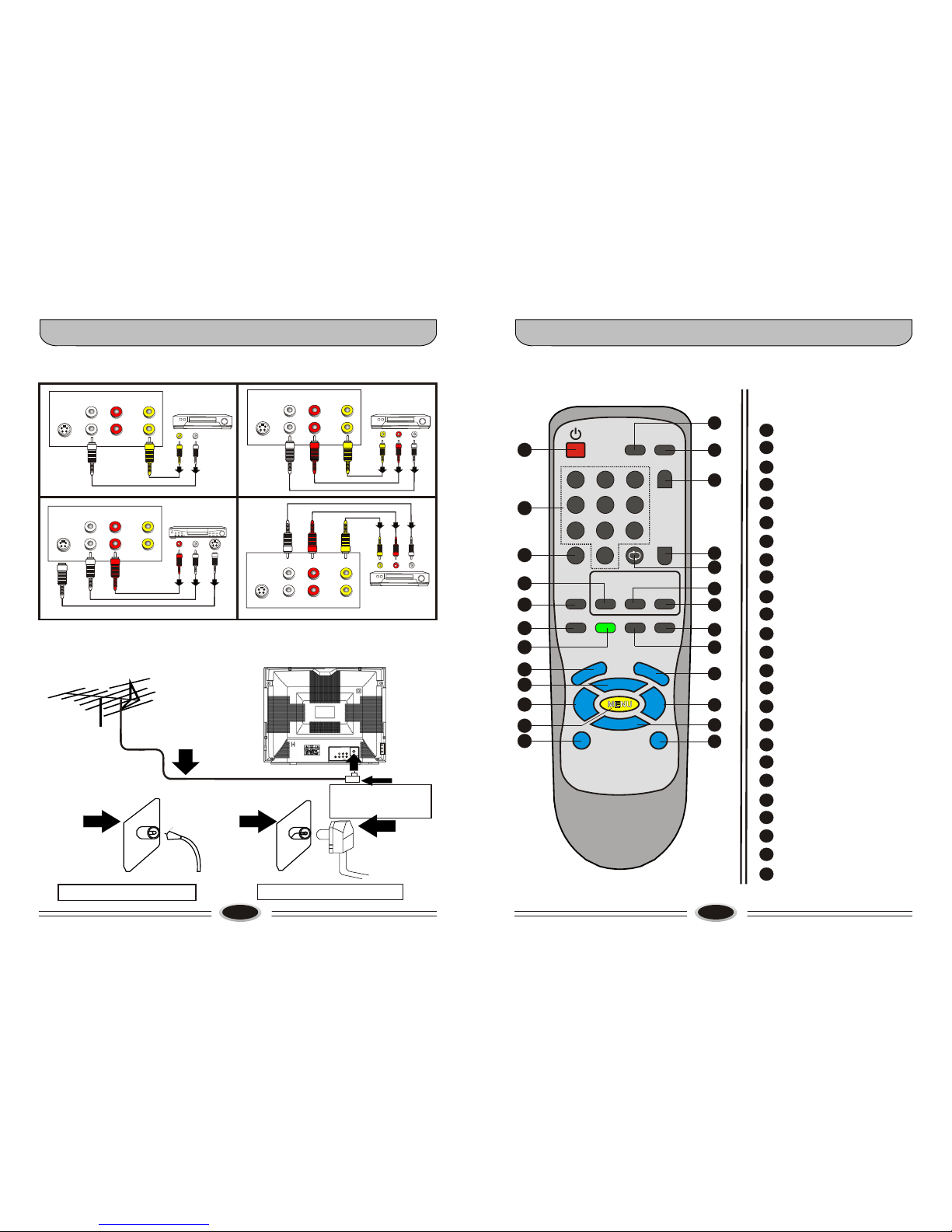

Conexión de equipos de video a los conectores de AV
Conexión de la antena
Utilice como bajante un cable coaxial de 75 OHMIOS o una cinta de antena de 300 OHMIOS
Utilice los adaptadores para evitar pérdidas de señal
Reproducción de
Video MONO
VIDEO
SAL
ENT
I-AUDIO-D
S-VIDEO
Reproducción de
Video ESTEREO
VIDEO
SAL
ENT
I-AUDIO-D
S-VIDEO
GRABACION de
Video ESTEREO
VIDEO
SAL
ENT
I-AUDIO-D
S-VIDEO
VIDEO
SAL
ENT
I-AUDIO-D
S-VIDEO
Reproductor de
DVD con S-Video
Conexión con Cable Coaxial Conexión con Cinta de Antena
Conector de antena Conector de antena
Adaptador 300/75
(necesario cuando se
usa Cinta de Antena)
Audio Derecho
Audio Derecho
Audio Derecho
Audio Izquierdo
Audio Izquierdo
Audio Izquierdo
Audio Izquierdo
Video casetera
Video casetera
Video casetera

Guía Rápida Guía rápida
Protecciones
Al encenderse, el TV demora 8 segundos antes de entrar a funcionar plenamente. Si se
enciende por primera vez después de conectarse, aparece una frase de nuestro apóstol
José Martí. De lo contrario, aparece la palabra ESPERE. Este tiempo es necesario para
calentar el Tubo de Pantalla y alargar su vida útil. Todos los TV modernos de marcas
reconocidas disponen de esta función. No intente desactivarla consultando con un técnico.
Fecha y Hora
El Reloj de Tiempo Real significa que el TV siempre va a mostrar la hora y la fecha
correctamente, aunque se produzca un fallo de energía. Esta función sólo es posible si se usa
el Mando a Distancia. El Mando a Distancia tiene un reloj interno que le entrega al TV
sistemáticamente la hora y la fecha correctas. Como el Mando a Distancia siempre tiene pilas,
no pierde la hora. Cada vez que se enciende / apaga el TV y cada vez que se oprime la tecla
FECHA, la hora del TV se actualiza automáticamente. También se actualiza cuando se oprime
cualquier tecla si el Mando ha estado más de una hora sin utilizarse.
El Mando a Distancia
Siempre que pueda, utilice el Mando a Distancia. Con él podrá aprovechar al máximo todas
las funciones de su TV y siempre tendrá la hora y la fecha correctas.
Con el Mando a Distancia se pueden acceder a todas las funciones del TV. Con las teclas del
Panel Frontal del TV se puede acceder a todas menos al Reloj de Tiempo Real y el Bloqueo.
El TV tiene 14 Menús. Con la tecla MENU del Mando a Distancia y del Panel Frontal se accede
a 12. El Mando a Distancia es necesario para acceder a los dos Menús restantes.
Los Menús en pantalla se pueden eliminar instantáneamente oprimiendo la tecla MOSTRAR.
Acostúmbrese a usar esta tecla.
Sonido
El Sonido Estereofónico o Sonido Estéreo es un sonido de más riqueza que el sonido
Monofónico o MONO. Al reproducirlo, cada bocina emite sonidos que no son exactamente
iguales entre sí. Cuando es MONO ambas bocinas emiten exactamente el mismo sonido.
El efecto de sonido SURROUND en este TV, consiste en crear de forma electrónica un sonido
estéreo a partir de un sonido MONO. No es tan perfecto como el verdadero estéreo, pero es
agradable y es la única opción posible de escuchar estéreo si la transmisión es MONO.
El AUDIO2 es un audio adicional que la estación de TV puede transmitir al mismo tiempo que
transmite el normal. En idioma inglés es SAP y quiere decir Segundo Programa de Audio.
Antenas y Bajantes
Siempre que sea posible, se recomienda utilizar una antena exterior. Como promedio, las
antenas interiores reciben 10 veces menos nivel de señal, y son más propensas a producir
imágenes dobles (fantasmas) por ello sólo deben utilizarse allí donde existan señales fuertes.
Utilice la antena que sea apropiada para su localidad. Una antena inadecuada, aunque esté
en buen estado, puede empeorar la recepción en vez de mejorarla.
Tan importante como la antena es el bajante. Utilice cable coaxial o cinta. No utilice cables
telefónicos. Un mal bajante incrementa significativamente las pérdidas, especialmente en la
banda de UHF (canales 14 al 69). El bajante debe ser lo mas corto posible, mientras mas largo
sea, más pérdidas habrá. No enrolle el bajante que le sobre detrás del TV. Corte el bajante a la
distancia que se requiera, ni más largo, ni más corto. Cuando se moja por efecto de la lluvia,
la cinta de antena aumenta sus pérdidas, evite pasar la cinta por lugares donde se acumule el
agua.
Nunca introduzca en la entrada de antena un alambre sin el conector adecuado, ya que puede
abrirse demasiado el mismo y crear falsos contactos con ruidos visibles en la imagen.
Operación del TV
Cuando las señales se capten mediante una antena interior o exterior, defina en el Menú 3 del
TV la banda de señales en AIRE para evitar confusiones (página 41). Las bandas de CATV
son para la TV por cable y no se captan a través del aire. Algunas frecuencias de CATV no
coincidirán con las de VHF y UHF que son las que se captan a través del aire.
El MODO DE OPERACIÓN NORMAL es cuando el TV está encendido y no tiene en pantalla
ningún Menú.
El Reforzador de señal que el TV tiene incorporado sirve para disminuir el ruido de fondo
cuando se captan señales de intensidad media o relativamente débiles. Es más efectivo en
la banda de UHF (canales 14 al 69). Es inoperante para señales excesivamente débiles.
El TV dispone de 3 entradas independientes de Audio-Video, AV1, AV2 y S-Video. El S-Video
es un tipo de señal de video más perfecta que la que entregan normalmente los
reproductores de video o video caseteras. Esta señal está disponible en las computadoras
portátiles y en los equipos de DVD.
El TV dispone de una salida de Audio-Video. Por estas salidas se puede conectar un
amplificador de audio y un equipo grabador, por ejemplo.
La barra que indica el nivel de señal en el Menú 3 puede dar resultados incorrectos si existen
señales múltiples entrando al TV (fantasmas).
Si las señales son muy débiles, la indicación del tipo de señal de sonido que se está
recibiendo (MONO) (MONO+AUDIO2) (ESTEREO) (ESTEREO+AUDIO2) puede ser
incorrecta.
Mientras el TV está funcionando, cuando se oprime cualquier tecla del Mando a Distancia se
observará que el indicador luminoso parpadea durante el tiempo que la tecla esté oprimida.
Esto indica que el TV está recibiendo correctamente la señal infrarroja del Mando a
Distancia.
El Televisor se apaga automáticamente a los cinco minutos si no está mostrando alguna
imagen. Si se enciende mediante programación se apaga a los cinco minutos si antes no se
aprieta alguna tecla del Mando a Distancia.
El TV memoriza de forma independiente todos los parámetros del Menú 1 IMAGEN y del
Menú 2 SONIDO entre el MODO DE TV y el MODO DE AV. Adicionalmente, se memorizan
todos los parámetros del Menú 1 IMAGEN de forma independiente para los Canales que se
definan como Canales FAVORITOS.
Apagar / Encender / Conectar / Desconectar
El Interruptor General ubicado en el Panel Frontal del TV desconecta totalmente el mismo de
la red eléctrica. La tecla ENC (encendido / apagado) en el Mando a Distancia conmuta entre
el Modo de Espera y el Modo de Funcionamiento.
El Modo de Espera (STAND-BY en idioma inglés) es un estado en el cual el TV está
esperando la orden de comenzar a funcionar. El indicador luminoso se enciende cuando el
TV está en este estado. Cuando el TV está desconectado totalmente mediante el
Interruptor General, no funciona el Mando a Distancia, ni consume energía alguna.
Cuando el TV se conecta a la red activando el Interruptor General, NO SE ENCIENDE
automáticamente. Para encenderlo, hay que apretar cualquier tecla en el Panel Frontal del
TV o presionar la tecla ENC en el Mando a Distancia. Lo mismo sucede cuando hay un fallo
de energía. Cuando regresa, el TV cae en el Modo de Espera, aunque haya estado
funcionando cuando se produjo el fallo energético.
Familiarícese con las diferencias entre conectar y encender y entre desconectar y apagar.
Conectar y desconectar se hace con el interruptor general, ubicado en el Panel Frontal del
TV. Encender y Apagar se hace con la tecla ENC del Mando a Distancia, desde o hacia el
Modo de Espera.
89

10 11
Primeros pasos con su TV Primeros pasos con su TV
Captando una señal La Búsqueda Automática
Conecte su TV mediante el interruptor
general, compruebe que se enciende el
indicador luminoso rojo
Encienda su TV apretando cualquier
tecla en el Panel Frontal del TV o
presionando la tecla ENC en el Mando a
Distancia
Si Ud. no conoce el
número del canal,
puede hacer que el
TV realice una
BUSQUEDA
AUTOMATICA. Para
activar esta función,
presione la tecla
MENU tres veces
seguidas, hasta
que aparezca el
Menú de Ajuste de
Canales
Presione la tecla VOL+ hasta
que aparezca AIRE
Presione la tecla
VOL+ o VOL-
para activar la
BUSQUEDA
AUTOMATICA
Salga del Menú de Ajuste de Canales
presionando la tecla MOSTRAR.
Los canales que se memorizaron se pueden
ver uno a uno mediante las teclas CA+ y CA-
Con la tecla CA- baje hasta
BUSQUEDA AUTOMATICA
1
2
3
Primero asegúrese que su TV tiene la antena
conectada y hay una señal en el aire o Ud. dispone
de una señal propia (por ejemplo, un reproductor de
video).
Inserte el tomacorriente de su TV en la toma de
electricidad
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
2
1
1
1
4
4
4
7
7
7
2
2
2
5
5
5
8
8
8
0
0
0
3
3
3
6
6
6
9
9
9
CAPTION
CAPTION
CAPTION
TV/AV
TV/AV
TV/AV
FAV.
FAV.
FAV.
EXP.
EXP.
EXP.
MUDO
MUDO
MUDO
ALARMA
ALARMA
ALARMA
BLOQ.
BLOQ.
BLOQ.
AJ. IMAGEN
AJ. IMAGEN
AJ. IMAGEN
ALMANAQUE
ALMANAQUE
ALMANAQUE
SEÑAL
SEÑAL
SEÑAL
FECHA
FECHA
FECHA
EFECT.
EFECT.
EFECT.
ZOOM
ZOOM
ZOOM
TONO
TONO
TONO
----- SONIDO -----
----- SONIDO -----
----- SONIDO -----
IMAGEN
IMAGEN
IMAGEN
MOSTRAR
MOSTRAR
MOSTRAR
RELOJ /
TRANSP.
RELOJ /
TRANSP.
RELOJ /
TRANSP.
CA+
CA+
CA+
CA-
CA-
CA-
VOL+
VOL+
VOL+
VOL-
VOL-
VOL-
6
9
10
Si Ud. conoce en su localidad el número de
un canal que esté en el aire, marque este
número en el Mando a Distancia
directamente. (En la figura se representa
el número 7)
51
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
5
4
6
7
9
10
8
Presione la tecla IMAGEN hasta
que aparezca la palabra NORMAL
4
Espere a que termine
de presentarse la frase
de Martí (8 segundos)
Ac
Ac
Ac Ac
Ac
Ac
Ac
Ac
O
Ac
Ac
Ac
Ac
Ac
Ac
Ac Ac
Ac Ac
AcAc
Ac
Ac
0c2c
0c
Bc
BcCc Cc
Cc
Cc
Cc
Cc
Cc
Dc
DcDc
EcEc
Ec
Ec
Ec
Ec
Ec
Ec
Ec
Ec/c
EcEcEc
Fc
Fc
Fc
GcA
Ic
Ic
Ic
Ic
Ic
O
Ic
Ic
Ic
Ic
Ic
Ic
Ic
Ic
AJUSTE CANALESc
Ic
Lc
Lc
Lc
LcLc
Mc
Mc
Mc
McMc
M3c
Nc
Sc
Nc
Nc
Nc Nc
Nc
Nc
Nc
Nc
Oc
Ic
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Pc
Pc
Qc
Rc
Rc
Rc
Rc
Rc
Rc
Rc
Rc
:
:
Sc
Sc
Sc
Sc
Nc
Sc
Sc
ScSc
Tc
Tc
Tc
Tc
Tc
Tc
Tc
Tc
Tc
UcUc
Uc
Uc
Uc
Uc
Uc
Vc
Zc
Zc
- -
- +
+ +
Ñ
!
Ac
Ac
Ac Ac
Ac
Ac
Ac
Ac
O
Ac
Ac
Ac
Ac
Ac
Ac
Ac Ac
Ac Ac
AcAc
Ac
Ac
0 2c
0c
Bc
BcCc Cc
Cc
Cc
Cc
Cc
Cc
Dc
DcDc
EcEc
Ec
Ec
Ec
Ec
Ec
Ec
Ec
Ec/c
EcEcEc
Fc
Fc
Fc
GcA
Ic
Ic
Ic
Ic
Ic
Oc
Ic
Ic
Ic
Ic
Ic
Ic
Ic
Ic
AJUSTE CANALESc
Ic
Lc
Lc
Lc
LcLc
Mc
Mc
Mc
McMc
M3c
Nc
Sc
Nc
Nc
Nc Nc
Nc
Nc
Nc
Nc
Oc
Ic
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Oc
Pc
Pc
Qc
Rc
Rc
Rc
Rc
Rc
Rc
Rc
Rc
:
:
Sc
Sc
Sc
Sc
Nc
Sc
Sc
ScSc
Tc
Tc
Tc
Tc
Tc
Tc
Tc
Tc
Tc
UcUc
Uc
Uc
Uc
Uc
Uc
Vc
Zc
Zc
- -
- +
+ +
Ñ
!
8
Pasados unos
segundos, se
memorizarán
todos los canales
que existan en su
localidad y estén
en el aire en ese
momento. En
pantalla aparecerá
automáticamente
el primer canal
memorizado.
Puede ocurrir que se memoricen canales con señales ruidosas o no
deseadas, ya que la antena del TV probablemente captará señales de
transmisores lejanos, ubicados en otras provincias, y también puede
interpretar ruidos como si fueran canales. En la página 42 del Manual se
explica cómo eliminar o agregar canales en la memoria. Para comenzar,
ubíquese en un canal con buena señal, y continúe leyendo el Manual
hasta dominar a plenitud las funciones del TV. De este modo podrá
disfrutar al máximo todas sus posibilidades.
1
SER CULTO
ES EL UNICO MODO
DE SER LIBRE
JOSE MARTI

Cómo funciona el Televisor Cómo funciona el Televisor
Teclas de Número en el Mando a Distancia
12 13
COMO ENCENDER Y APAGAR
COMO CONECTAR Y DESCONECTAR
Para encender el televisor, primero
tiene que estar en el Modo de Espera.
Desde aquí, el televisor se puede
encender de cuatro formas diferentes:
El televisor dispone de un interruptor general que lo conecta y lo desconecta de la red
eléctrica. En el estado de desconectado el televisor no consume ninguna energía. En este
estado no funciona el Mando a Distancia.
Cuando se conecta el televisor, cae en el “Modo de Espera”
(Stand-By en idioma Inglés). En este estado, el consumo de
energía es muy pequeño (menos de 3,5 Watts). En el Panel
Frontal del TV se ilumina el indicador de color rojo. En este
modo el Televisor no está encendido todavía, pero tiene
energizados determinados circuitos que le permiten
responder a la orden de encenderse del Mando a Distancia o
hacerlo de forma automática si está programado para ello.
MENU
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
2
3
3
INDICADOR
LUMINOSO DE
COLOR ROJO
EL INTERRUPTOR GENERAL
CONECTA Y DESCONECTA EL
TELEVISOR
CUANDO SE ENCIENDE EL
TELEVISOR, SE APAGA EL
INDICADOR LUMINOSO
CUALQUIER TECLA
ENCIENDE EL TELEVISOR

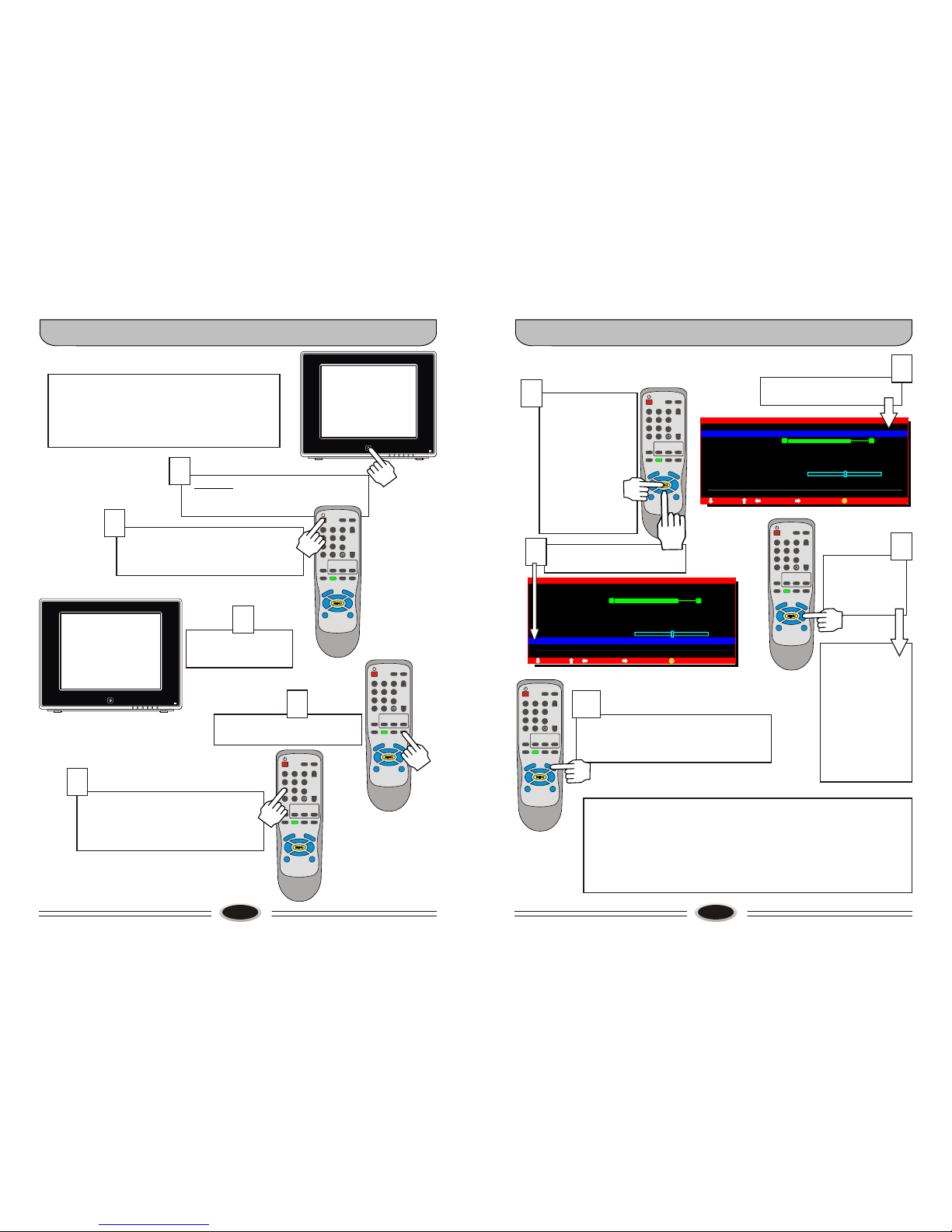

Cuando el televisor está encendido, se puede apagar o desconectar.
Para apagar el televisor, se oprime la tecla ENC. de color rojo en el Mando a Distancia.
El televisor cae en el Modo de Espera.
Para desconectarlo, se oprime el interruptor general en el Panel Frontal del TV.
RECUERDE LA DIFERENCIA ENTRE CONECTAR - ENCENDER Y ENTRE DESCONECTAR - APAGAR.
•CONECTAR ENERGIZA EL TELEVISOR Y LO PONE EN EL MODO DE ESPERA
•ENCENDER PONE A FUNCIONAR EL EQUIPO PLENAMENTE
•APAGAR LLEVA AL MODO DE ESPERA DESDE EL ESTADO DE ENCENDIDO
•DESCONECTAR PONE EL TELEVISOR EN ESTADO DE DESCONEXION TOTAL
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-

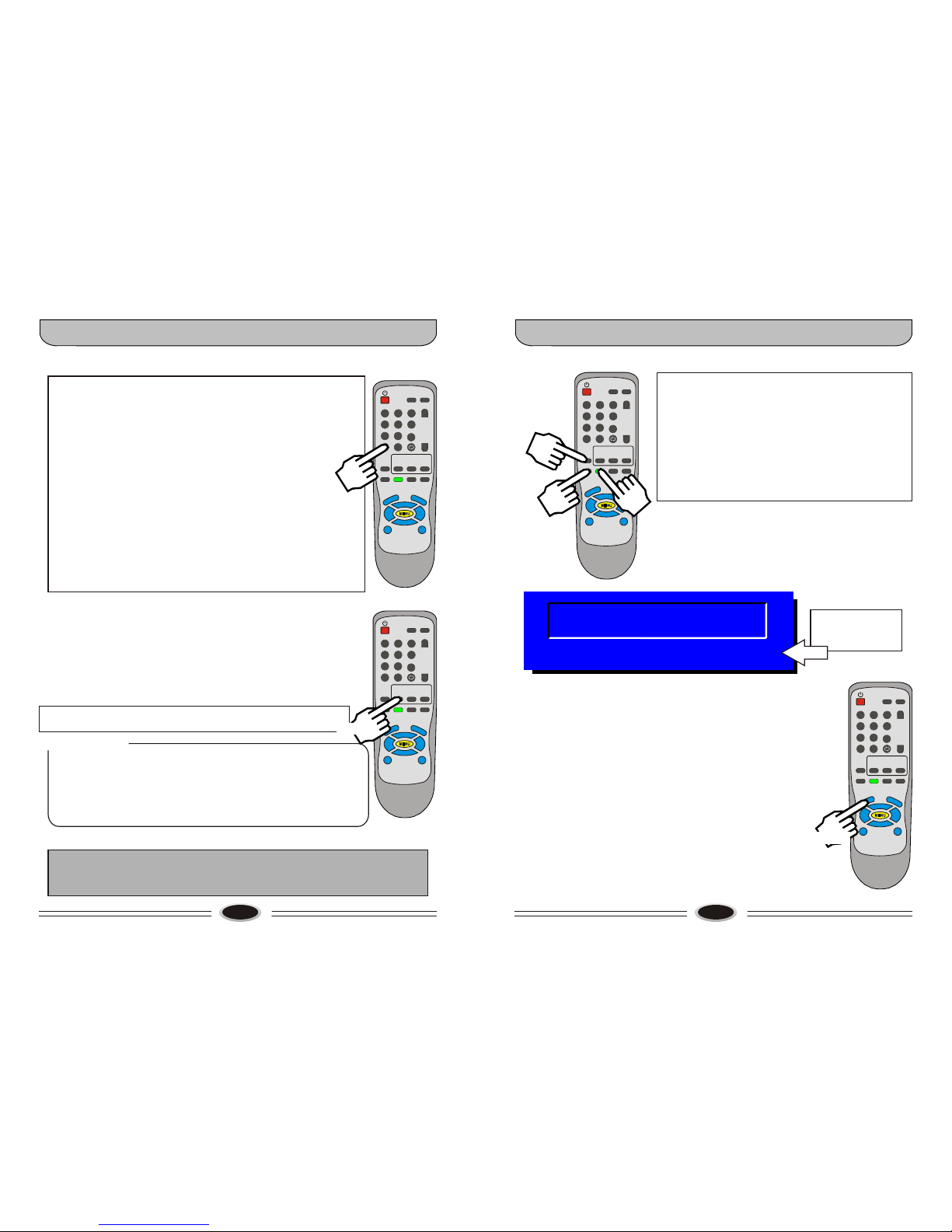

Las teclas numéricas sirven para seleccionar
de forma directa un canal y también para ir de
un Menú a otro de forma directa
Selección directa de canales
Para ir de un Menú a otro de forma directa:
Canales del 2 al 9:
Canales del 10 al 99:
Canales del 100 al 125: (sólo para CATV)
En el Modo de Operación Normal, marque el número del canal deseado. Si la
banda es AIRE (canales 2 al 69) y se marca un canal del 2 al 6, el TV esperará unos
segundos para darle tiempo al usuario de marcar un segundo número, ya que
pudiera ser que se deseara marcar un canal de dos cifras. Por ejemplo, para
marcar el canal 4, se oprime 4 y el TV indica 4_ durante tres segundos. Si no se
marca otro número, el TV va al canal 4.
Si se desea acelerar este proceso, se puede marcar 04. El TV irá inmediatamente
al canal 4.
En el Modo de Operación Normal, marque el número 1 y mantenga presionada esta tecla
durante 2 segundos. Aparecerán dos guiones a la derecha del 1 para introducir los números
correspondientes.
En el Modo de Operación Normal, marque el número del canal deseado.
Ejemplo: Se desea sintonizar el canal 123
Primero se presiona la tecla 1 durante 2 segundos,
El TV dispone de 4 bandas para captar las señales de TV. Entre las 4 bandas, puede
captar hasta 181 canales. Tres bandas están destinadas a la TV por cable (CATV) y
una banda a la TV que se transmite a través del aire. Las frecuencias del CABLE y
del AIRE algunas veces coinciden, pero otras veces no, por lo que se recomienda
que ajuste su TV para captar las señales del AIRE si va a captar las señales
mediante una antena interior o exterior.
Cuando se muestra un Menú numerado en pantalla, y se desea ir rápidamente a otro, (salto
entre Menús) marque el número correspondiente. (Válido para los Menús del 1 al 10) El
número cero representa el Menú 10.
Desde el Panel Frontal del TV,
oprimiendo cualquier tecla.
Con el mando a distancia, oprimiendo
la tecla ENC. de color rojo.
Con el mando a distancia, oprimiendo
las teclas CA+ ó CA-
De forma automática, si está
programado.
1.
2.
3.
4.
1

Cómo funciona el Televisor Cómo funciona el Televisor
Las teclas ALARMA, BLOQUEO Y FECHA
La Tecla AJ.IMAGEN (AJUSTE DE IMAGEN)
La tecla EXP (Exploración) en el Mando a Distancia
La tecla SEÑAL en el Mando a Distancia
14 15
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-

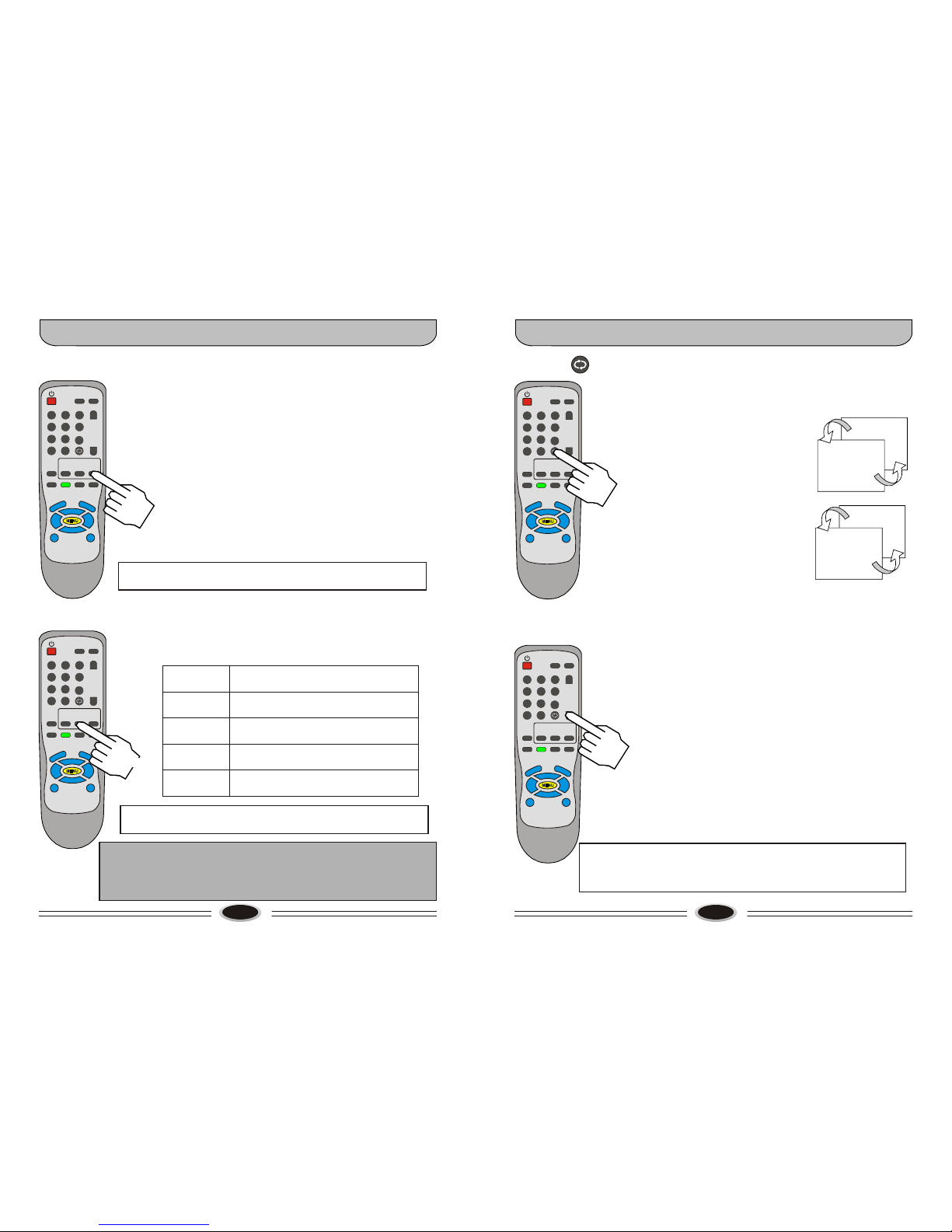

Esta tecla activa la función de EXPLORACIÓN. Los canales que estén
en la memoria del TV serán mostrados secuencialmente cada uno
durante 2 segundos. Cuando termine de mostrarlos todos, volverá al
canal que se estaba viendo cuando se apretó la tecla.
Esta función es útil cuando se desea ver por un momento lo que se
está transmitiendo en otro canal, pero no queremos sintonizarlo
permanentemente.
Ejemplo: Supongamos que tenemos ajustado el TV de forma que
los canales en memoria son los cuatro canales nacionales:
CUBAVISION, TELE-REBELDE, EDUCATIVO Y EDUCATIVO2. Si
estamos viendo el deporte por TELE-REBELDE y queremos ver por
un momento si ya comenzó un programa por CUBAVISION se oprime
esta tecla y el TV mostrará a CUBAVISION para darle un vistazo
rápido de 2 segundos, pasará por los dos canales educativos y
regresará automáticamente a TELE-REBELDE.
Nota: Esta función se puede cancelar antes de finalizar
apretando cualquier tecla.
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
La estación de TV puede transmitir 3 tipos diferentes de sonido:
La estación de TV puede transmitir estos tipos de sonido de forma parcial o
permanente. Puede haber programas que sean MONO, mientras que otros pueden
ser ESTEREO. Pueden haber otros que sean MONO+AUDIO2 y finalmente otros
pudieran transmitirse en ESTEREO+AUDIO2.
El sonido AUDIO2:
1. MONO
2. ESTEREO
3. AUDIO2
Este tipo de sonido es un audio diferente al normal que se transmite junto con
el programa de TV. Es un audio adicional, que se transmite al mismo tiempo
que el normal. Puede ser por ejemplo, otro idioma en una película. Para
escucharlo, se requiere de un circuito especial, que está incorporado en este
Televisor, y es activado por esta tecla. Como es un sonido adicional, cuando
es transmitido siempre se hace junto con el tipo MONO o junto con el tipo
ESTEREO.
Siempre que se transmitan, la tecla SEÑAL escoge entre estos tres
tipos de sonido.
La tecla SEÑAL no funciona en el MODO DE AV.
ALARMA
BLOQUEO
EXP.
FECHA
Estas tres teclas dan acceso a los MENUS
correspondientes. Vea más adelante la explicación
detallada de cada uno de estos MENUS.
La ALARMA es una función que es útil cuando se desea
hacer una actividad que tiene que ver con el tiempo,
como sucede cuando se cocinan los alimentos, por
ejemplo (páginas 60-61).
El BLOQUEO es una función que limita total o
parcialmente el uso del TV, según las preferencias del
usuario (páginas 63-65).

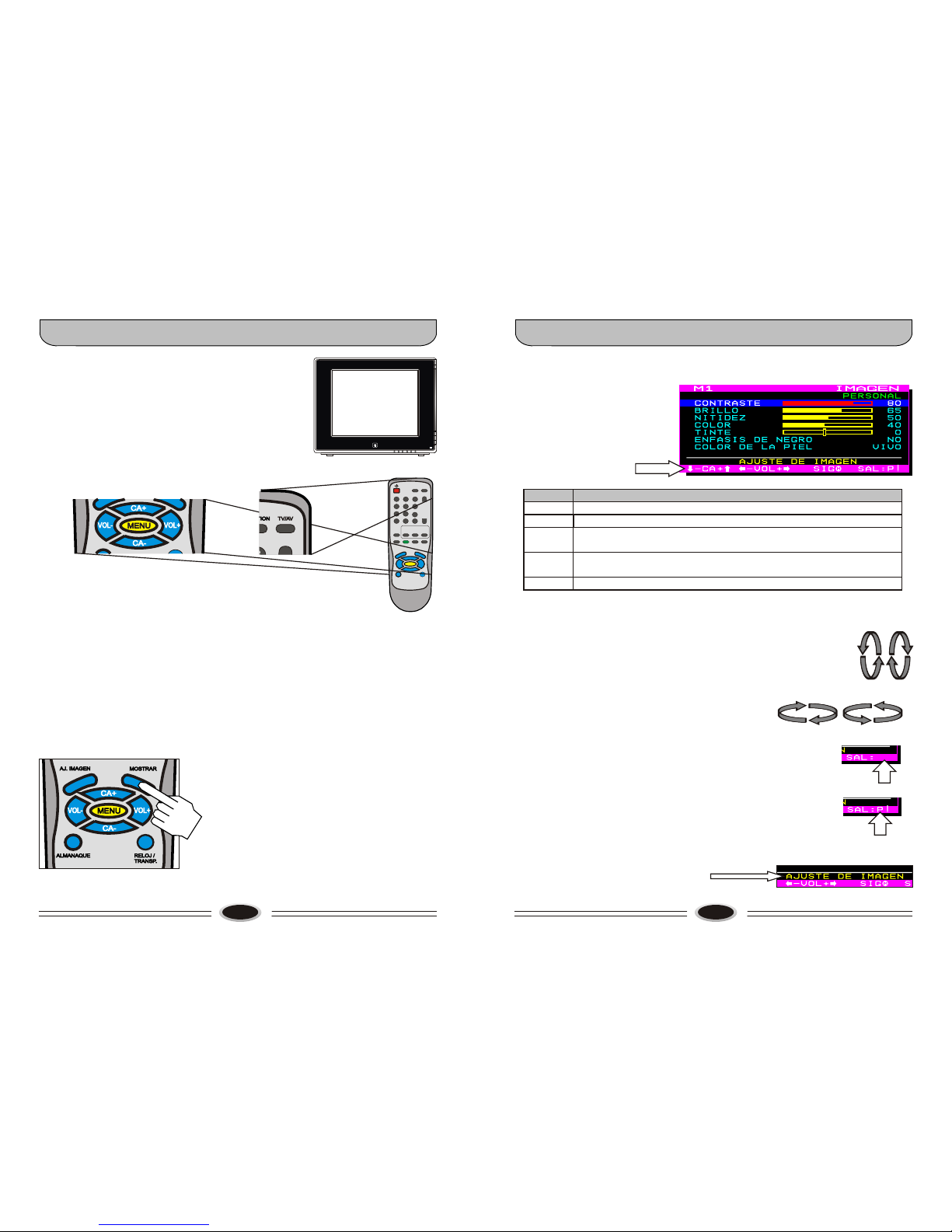

Esta tecla permite ajustar los siete parámetros de imagen que están
presentes en el Menú 1 IMAGEN mostrándolos en la parte inferior de la
pantalla uno a uno mientras se va presionando esta tecla. Su objetivo es
facilitar el ajuste de la imagen ya que ocupa poco espacio en pantalla y la
acción del ajuste se puede ver con más facilidad.
Cuando se oprime esta tecla, aparece el CONTRASTE, cuando se vuelve
a presionar, el BRILLO, y así sucesivamente.
Los valores se cambian con VOL+ o VOL- y el tiempo que cada parámetro
está en pantalla es de 10 segundos si no se oprime ninguna tecla.
La FECHA es una tecla especial que indica la hora y la fecha y
actualiza el reloj del TV. Cuando se oprime, muestra en
pantalla la FECHA y la HORA. Si se mantiene oprimida durante
tres segundos, muestra el Menú de FECHA y HORA. Vea más
adelante las funciones de este Menú (páginas 66-67).
Ac
2c
2cDc Nc
5c
Ic
0c
4c0c Gc
0c
Mc 0c
Bc
2c1
Ic
Pc
Lc
Mc
Rc
6c:
Pantalla cuando
se oprime la tecla
FECHA
Cuando se oprime la tecla SEÑAL, en pantalla aparece un letrero que
indica la opción seleccionada, de aquellas que estén disponibles
AJ. IMAGEN
SEÑAL

Cómo funciona el Televisor Cómo funciona el Televisor
Las Teclas VOL+ y VOL- (subir y bajar volumen)Las teclas CA+ y CA- (canales hacia arriba y hacia abajo)
16 17
66
1515
44
22
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
CA+
CA-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
VOL+
VOL-
VOL-
VOL+
En el Modo de Operación Normal, cuando se oprimen las teclas CA+
y CA- en el Panel Frontal del TV o en el Mando a Distancia, los
canales memorizados irán apareciendo en orden ascendente (CA+)
o en orden descendente (CA-)
Ejemplo: El TV tiene memorizados los canales 2, 4, 6 y 15
Estando en el canal 2, presionando CA+ se pasará al canal 4.
Estando en el canal 4, presionando CA+ se pasará al canal 6.
Estando en el canal 6, presionando CA+ se pasará al canal 15.
Estando en el canal 15, presionando CA+ se pasará al canal 2.
Los números de los canales que están
memorizados aparecen en color verde en la
pantalla. Estos son los canales que se pueden
ver accionando las teclas CA+ y CA-.
Los números de los canales que no están memorizados aparecen en color rojo. Estos
canales sólo se pueden captar de forma directa, tecleando su número en el Mando a
Distancia. Si se desea verlos con CA+ o CA- primero hay que introducirlos en la
memoria. De igual forma, si uno o varios canales no se desean ver con las teclas CA+ o
CA- primero hay que quitarlos de la memoria. Para añadir o quitar los canales de la
memoria vaya al Menú 3, AJUSTE DE CANALES. (página 42)
Nota: Cuando no hay ningún canal en la memoria, las teclas CA+ y CA- permiten
sintonizar todos los canales de la banda en sentido ascendente o descendente, y se
muestran en color rojo (no memorizados). Cuando hay al menos un canal en la
memoria, las teclas sólo mostrarán el canal o los canales que estén memorizados, y
sus números aparecerán de color verde (memorizados).
Presionando CA-
ocurre lo mismo en
sentido inverso
Estas teclas tienen dos funciones:
1. Cambiar de canales
2. Cambiar de línea en cada Menú
Estas teclas tienen dos funciones:
1. Subir y bajar el volumen
2. En una línea resaltada de un Menú, cambia
las opciones que están disponibles o cambia
el valor del parámetro si ello es posible.
1. Cambiando de canales
1. Subir y Bajar el Volumen
2. Cambiando los valores o las opciones dentro de una línea
resaltada de un Menú
2. Cambiando de línea en cada Menú
Cuando hay un Menú en Pantalla, la forma de cambiar de línea entre las distintas funciones
es mediante estas teclas. La función escogida aparece resaltada. CA+ mueve la línea
resaltada hacia arriba y CA- hacia abajo.
El Volumen del TV aumenta o disminuye accionando estas teclas.
Aparece en la parte inferior de la pantalla un letrero que dice
VOLUMEN con una barra de color amarillo y un número
indicando el valor del volumen en ese momento.
El tiempo que este letrero está en pantalla es de 10
segundos si no se oprime ninguna tecla. Si se desea
quitar antes de ese tiempo, oprima la tecla MOSTRAR.
Si la barra es de color amarillo, significa que el Volumen
que se puede conseguir no está limitado. Si la barra
aparece de color rojo, significa que en el Menú de BLOQUEO
alguien limitó el máximo nivel de volumen que puede escucharse.
En este caso, aunque la barra indique 100 el Volumen puede ser menor que el normal,
porque está limitado por este Menú.
Las teclas VOL- y VOL+ del Panel Frontal del TV y del Mando a Distancia ejecutan las
mismas funciones.
NO
MEDIO
ALTO
VIVO
NATURAL
En este ejemplo, las teclas de VOL- y VOL+ variarán el valor del CONTRASTE, que es el
parámetro resaltado. Si se resaltara el parámetro ENFASIS DE NEGRO, con VOL- y VOL+
se pueden escoger entre tres opciones, o entre dos, si se resaltara el COLOR DE LA PIEL.

MENU
9
MENU
9
MENU
8
MENU
8
MENU
7
MENU
7
MENU
5
MENU
5
MENU
6
MENU
6
MENU
6
MENU
6
Cómo funciona el Televisor Cómo funciona el Televisor
La Tecla ALMANAQUE
La Tecla RELOJ / TRANSPARENCIA
La tecla MENU
18 19
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
MENU
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
Esta tecla permite el acceso a 12 de los 14 Menús del
Televisor
Esta tecla permite el acceso directo al Menú ALMANAQUE
Oprimiendo la tecla MENU sucesivamente, van apareciendo los Menús
que tienen números (numerados) comenzando con el 1 y terminando
con el 12. (El acceso a los dos Menús restantes se hace con otras dos
teclas del Mando a Distancia, una para cada Menú)
El tiempo que cada Menú está en pantalla después que se oprime alguna
tecla depende del valor que se haya establecido en el Menú 10,
ESPECIAL. Este tiempo puede ser desde 5 segundos hasta ver el Menú
de forma permanente, según el deseo del Usuario. En cualquier caso,
siempre se puede quitar de pantalla instantáneamente con la tecla
MOSTRAR.
MENU
6
MENU
6
MENU
4
MENU
4
MENU
5
MENU
5
MENU
7
MENU
7MENU
8
MENU
8MENU
9
MENU
9
MENU
10
MENU
10
MENU
3
MENU
3
MENU
2
MENU
2MENU
11
MENU
11
MENU
12
MENU
12
MENU
1
MENU
1MODO DE OPERACION
NORMAL
MODO DE OPERACION
NORMAL
Menú 1 Menú 7 IMAGEN ORGANIZADOR
Menú 2 Menú 8 SONIDO RECORDATORIO
Menú 3 Menú 9 AJUSTE CANALES TELEFONOS
Menú 4 Menú 10 AJUSTE ESPECIAL
Menú 5 Menú 11 FAVORITOS ALARMA
Menú 6 Menú 12 MENSAJE ALMANAQUE
Ac
AcAcAc
AcAc
1c1c 1c 1c 1c
1c
1c 1c
1c 1c 1c
1c
1c
2c2c
2c
2c 2c 2c2c 2c
2c 2c 2c 2c 2c 2c2c
2c2c
2c
3c
3c
3c
3c
4c
4c
4c
4c
5c
5c
5c
5c
5c
5c
6c
6c
6c
7c
7c
7c
8c
8c
8c
9c
9c
9c
0c0c
0c
0c
0c
0c
0c
0c
0c
0c
Bc
Bc
BcBc Cc
Dc
Dc
Ec GcHc Ic
Ic
IcIc
ALMANAQUE
Jc
Lc
Lc
Mc
McMc
M12c
NcOcOc
Oc
Rc
Rc
RcRc
Sc
Sc
Sc
UcUc
Uc
Vc
Yc
El ALMANAQUE tiene 200 años. Puede mostrar cualquier fecha desde 1900 hasta el 2099
El MES y el AÑO se cambian con VOL+ de forma ascendente o con VOL- de forma
descendente. Se cambia de línea entre MES y AÑO con CA+ o CA-
Si el reloj del TV está actualizado, (Reloj de Tiempo Real) cada vez que se entra al
ALMANAQUE el TV mostrará automáticamente la fecha real, resaltada en amarillo y
parpadeante.
Si la fecha del TV está desactivada, el ALMANAQUE mostrará el mes de enero del año 2005.
Esta tecla tiene dos funciones:
1. Cuando se está en el Modo de Operación Normal, si se
oprime muestra la hora en pantalla de forma permanente
2. Cuando se está mostrando algún Menú, si se oprime
pone el fondo de ese Menú de Color Negro o Semi-
Transparente
La hora en pantalla se muestra sólo si el Reloj del TV está
activado. Se puede quitar de la pantalla con la tecla
MOSTRAR u oprimiendo esta tecla nuevamente.
Nota: La tecla MOSTRAR también presenta la hora en pantalla, junto con otras informaciones.
La tecla RELOJ / TRANSPARENCIA solamente presenta la hora, sin información adicional.
RELOJ/
TRANSP.
Los Menús 5, 6, 7, 8 y 9 permiten agregarle datos, escribiendo números o letras en los
mismos. Para hacer esto, hay que entrar al MODO DE EDICION de cada uno de ellos.
(La forma de hacerlo se detalla más adelante en la explicación de cada Menú). Esto se
representa en el dibujo con cuadros detrás del cuadro inicial. Con la tecla MENU se
accede al cuadro inicial, que se llama también MODO DE VISTA.

Cómo funciona el Televisor Cómo funciona el Televisor
La Tecla ZOOM
La Tecla IMAGEN
La tecla MOSTRAR
20 21
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
FAV1CUBAVISION 6
MONO
ALARMA
DORMIR
57 SEG
4:09PM
SURROUND
CC1
Esta tecla tiene dos funciones:
1. Cuando se está en el Modo de Operación Normal,
muestra en pantalla el estado del TV
2. Cuando hay en pantalla algún Menú, si se oprime
esta tecla el Menú desaparece instantáneamente
Mostrando el estado del Televisor
A) Nombre del
canal favorito
B) Orden del
canal favorito
C) Número del
canal
F) Reloj
E) Tipo de
Caption
G) Efecto de Sonido
D) Formato de
la señal de
sonido que se
está recibiendo
I) Tiempo pendiente
para activar la
Alarma
H) Tiempo pendiente
para dormir
10MIN
Nombre del canal favorito si lo tiene, definido en el Menú 5 FAVORITOS (páginas 46-47)
Si el canal es Favorito, aparece su número de orden (definido en el Menú 5 FAVORITOS)
Número del canal que se recibe. Rojo si no está memorizado, verde si está en la memoria.
Formato de la señal de sonido que se está recibiendo.
Posibilidades: MONO, ESTEREO, MONO+AUDIO2 y ESTEREO+AUDIO2
Tipo de Closed Caption si hay alguno seleccionado. Posibilidades: CC1, CC2, T1, T2
Hora del Reloj del TV si está activado
Efecto de Sonido seleccionado.
Posibilidades: MONO, SURROUND, LINEAL, ESPACIAL1, ESPACIAL2
Tiempo que falta para que el TV entre en el Modo de Espera debido a la acción de la
función DORMIR
Tiempo que falta para que el TV active la ALARMA
Cada tipo de información se muestra en una zona predeterminada de la pantalla, siempre
que esté activada cada función. Se mostrarán de forma permanente, hasta que se oprima
la tecla MOSTRAR otra vez.
A)
B)
C)
D)
E)
F)
G)
H)
I)
ZOOM
IMAGEN
Esta tecla tiene la función de agrandar o disminuir la
imagen verticalmente
Esta tecla tiene la función de cambiar los parámetros del
Menú 1 IMAGEN entre tres ajustes prefijados de fábrica, o
un ajuste predeterminado por el usuario
Cuando vemos una película en la TV en formato ancho, aparecen franjas
negras por arriba y por debajo de la imagen. Si deseamos agrandar la imagen
para eliminar estas barras negras, se oprime la tecla ZOOM y paso a paso
mediante las teclas VOL+ se puede agrandar la imagen y con VOL- se puede
disminuir, hasta que justamente se obtiene el tamaño de imagen deseado.
En pantalla aparecerán números que van indicando el nivel de ZOOM que se
está aplicando. Un número positivo indica que la imagen es mayor que lo
normal por la vertical. Un número negativo indica lo contrario.
Para regresar a una imagen normal, oprima la tecla ZOOM de nuevo.
Aparece un letrero que dice 4:3 que significa que el TV está en su
proporción normal. Cuando vuelva a oprimirla, se activará de nuevo el
ZOOM y tendrá el nivel que se utilizó anteriormente. (El TV recuerda el
último nivel de ZOOM que fue utilizado)
Cuando se cambia de canal, o se pasa del modo TV al
modo de AV, el ZOOM se desactiva automáticamente
Los ajustes de fábrica cambiarán los valores del CONTRASTE, BRILLO,
NITIDEZ y COLOR, según se escojan las posiciones SUAVE, NORMAL o
FUERTE. Para estas tres posiciones, el TINTE es cero. Estas posiciones no
cambian las funciones ENFASIS DE NEGRO ni COLOR DE LA PIEL.
SUAVE está concebida para ver el TV con poco contraste, para que
no lastime a los ojos, generalmente útil cuando es tarde en la noche.
NORMAL está concebida para la generalidad de la programación.
FUERTE está concebida para los eventos deportivos, imágenes en
exteriores, dibujos animados, etc.
PERSONAL es el ajuste del usuario. Cualquier cambio que el
usuario realice en los parámetros de la imagen, incluyendo el TINTE,
el ENFASIS DE NEGRO Y EL COLOR DE LA PIEL será memorizado
en esta posición.
Nota: Los parámetros de imagen son memorizados de forma independiente
para los canales Favoritos y para el modo de AV. Si se sintoniza un canal
Favorito, en vez de mostrarse en pantalla la palabra PERSONAL, aparecerá
FAVORITO1,2,3,4 o 5. En el modo de AV, aparecerá FAVORITO AV.
Cuando se oprime la tecla IMAGEN, en pantalla aparece un letrero
que indica la opción seleccionada
MOSTRAR

Cómo funciona el Televisor Cómo funciona el Televisor
La Tecla (VISTA RAPIDA)La tecla TONO
La tecla EFECT. (Efectos de Sonido)
22 23
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
Esta tecla tiene la función de cambiar los parámetros del
sonido entre tres ajustes prefijados de fábrica, o un
ajuste predeterminado por el usuario
Esta tecla tiene la función de agregarle al audio que se
escucha un efecto de sonido de cinco posibles
Esta tecla tiene la función de conmutar entre las dos
últimas fuentes de señal de TV que se hayan utilizado
Los ajustes de fábrica cambiarán la profundidad de los BAJOS y los
AGUDOS, según se escojan las posiciones VOZ, MUSICA y PLANO. Para
estas tres posiciones, el BALANCE es cero.
VOZ está concebida para escuchar los programas con mucho
contenido de voz, como sucede con el Noticiero, una novela, etc.
MUSICA está concebida para escuchar los programas con mucho
contenido musical.
PLANO está concebida para escuchar los programas de TV sin
enfatizar o disminuir los BAJOS y los AGUDOS. El sonido se
escucha tal cual se transmite.
PERSONAL es el ajuste del usuario. Cualquier cambio que el
usuario realice en los BAJOS, los AGUDOS, y el BALANCE, será
memorizado en esta posición.
Se escucha lo mismo por ambas
bocinas
Le agrega un efecto estéreo a un sonido
MONO
No se agrega ningún efecto
Le agrega un efecto de profundidad a un
sonido estéreo
Similar al anterior, pero con menor
profundidad
MONO
SURROUND
LINEAL
ESPACIAL 1
ESPACIAL 2
Cuando se oprime la tecla EFECT., en pantalla aparece un letrero
que indica la función seleccionada
Cuando se oprime la tecla TONO, en pantalla aparece un letrero que
indica la opción seleccionada
Nota: En el modo de AV, todas las funciones están disponibles. En el
Modo de TV, las funciones disponibles dependen del tipo de señal de
sonido que se esté recibiendo. Si la señal es MONO o AUDIO2, sólo están
disponibles las primeras dos funciones. Si la señal es ESTEREO, las
cinco funciones están disponibles.
Ejemplos:
1. Supongamos que en una localidad,
CUBAVISION se capta por el canal 8 y
TELE-REBELDE por el canal 11. Si estamos
viendo CUBAVISION y anteriormente vimos
a TELE-REBELDE, esta tecla conmutará
entre uno y otro.
88
88
1111
2. Supongamos que estamos viendo una
película de video en el MODO DE AV por la
entrada de AV1. Si anteriormente vimos a
CUBAVISION por el canal 8, esta tecla
conmutará entre AV1 y el canal 8.
AV1AV1
La tecla MUDO
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
Esta tecla tiene la función de cancelar el sonido del
Televisor.
Cuando se presiona la tecla MUDO, el TV se pondrá en el
estado de MUDO o sin volumen. La indicación MUDO aparece
en pantalla en color rojo y se mantiene indicando este estado
permanentemente.
Estando en el estado de MUDO, si se presiona VOL-, el TV
bajará el nivel de Volumen sin salir de este estado, de modo que
cuando se retorne al modo de Operación Normal el Volumen
sea menor y no moleste a las personas.
Estando en el estado de MUDO, si se presiona VOL+ o la tecla
MUDO, se sale de este estado y se retorna al Modo de
Operación Normal.
Nota: Si la función CAPTION SOLO EN MUDO está activada, cuando se
oprime esta tecla aparece el letrero de MUDO durante unos segundos
y después desaparece para permitir mostrar el Caption
MUDO
EFECT.
TONO

1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
Cómo funciona el Televisor Cómo funciona el Televisor
La Tecla CAPTION (Modo de Closed Caption)
La tecla FAV. (CANALES FAVORITOS)
La tecla TV / AV (CONMUTAR ENTRE TV Y AUDIO-VIDEO) Visualizando la acción del Mando a Distancia
Esta tecla tiene la función de sintonizar uno a uno los
canales que estén definidos como FAVORITOS
Esta tecla tiene la función de conmutar entre el
MODO DE TV y el MODO de AV
Esta tecla tiene la función de conmutar entre cuatro
variantes de CLOSED CAPTION y también puede
desactivar el CAPTION.
24 25
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+VOL-
1
4
7
2
5
8
0
3
6
9
O
CAPTI NATV/ V
F V.
A
EXP.
MUDO
RMALA A
BLOQ.
IAJ. MAGEN
LM NA UEA AQ
S ÑAL
E
FEA
CH
ECT.FE
ZOOM
TONO
----- SONIDO -----
MAG
I EN
STRAR
MO
RELOJ /
ANS.TR P
CA+
CA-
VOL+
VOL-
En el Menú 5 FAVORITOS es posible definir hasta 5 canales que
se desea que sean considerados como FAVORITOS.
Cuando se oprime esta tecla, en pantalla aparecerá el primer
canal que se ha definido como FAVORITO. Si se oprime de
nuevo, el segundo canal FAVORITO y así sucesivamente.
Si se está viendo un canal FAVORITO, y se oprime esta tecla, se
saltará al siguiente canal FAVORITO en orden ascendente.
Los canales FAVORITOS aparecen en pantalla con los ajustes de
IMAGEN que el usuario definió para cada uno de forma independiente.
El TV memoriza para cada canal FAVORITO los 7 parámetros del Menú 1
IMAGEN, y también los memoriza para el Modo de AV.
Por tanto, al sintonizar mediante esta tecla los canales FAVORITOS, el
CONTRASTE, BRILLO, etc de cada canal pueden ser diferentes, según
las preferencias del usuario.
La tecla FAVORITO no funciona en el MODO DE AV.
El MODO DE TV es el modo en que se ven los canales de TV
captados por la entrada de antena.
El MODO DE AV es el modo en que se captan las señales que
se introducen por alguna de las tres entradas de AV del
Televisor.
El MODO DE AV abarca las entradas de
1. AV1 (tapa trasera del TV)
2. AV2 (lado izquierdo del TV visto de frente)
3. S-VIDEO (tapa trasera del TV)
Al oprimir esta tecla sucesivamente, se ejecuta la siguiente secuencia:
CANAL DE TV AV1 AV2 S-VIDEO
Al oprimir esta tecla, se mostrará en pantalla el letrero CAPTION
seguido del tipo de CAPTION que se desea captar
Ejemplo:
CAPTION C1
Los CAPTIONS disponibles son: C1, C2, T1 y T2.
C1 y C2 son CAPTIONS que ofrecen servicio de Subtitulado.
T1 y T2 son CAPTIONS que ofrecen servicios de Teletexto.
Si se sigue oprimiendo la tecla, el CAPTION se desactiva.
Aparece el letrero
CAPTION NO
El CLOSED CAPTION (Subtitulado y Teletexto) se desactiva temporalmente
cuando en la pantalla se está mostrando alguna información generada por el
TV. El CAPTION solo es posible verlo en el Modo de Operación Normal,
cuando no hay letras o números en la pantalla.
El indicador luminoso del Panel Frontal del
TV se ilumina de forma parpadeante cuando
se oprime cualquier tecla del Mando a
Distancia, si el mismo se encuentra dentro
del rango de alcance efectivo (8.5 metros). El
parpadeo se mantiene hasta que la tecla es
liberada.
De esta forma, es posible saber en todo
momento si la señal del Mando a Distancia le
llega al Televisor.
Parpadeo
del
indicador
luminoso
Nota: Cuando se enfocan hacia el
Televisor las señales de los Mandos a
Distancia de otros equipos (video
caseteras, DVD, etc.) también se
observará parpadeo en el indicador
luminoso, aunque no se ejecuten las
acciones de esos Mandos
FAV.
TV/AV
CAPTION

Conceptos básicos Conceptos Básicos
26 27
LAS MEMORIAS DEL TELEVISOR
LA FECHA, LA HORA Y EL MANDO A DISTANCIA
Los ajustes que el usuario le hace al televisor son guardados en circuitos electrónicos llamados
MEMORIA. En los Televisores, hay datos que se pierden si falla la energía eléctrica o si se
desconecta el equipo. El parámetro que más afecta al usuario es la pérdida de la hora y la
fecha. Si esto sucede, el televisor no puede ejecutar de forma automática la orden de encendido
si ha sido programado para ello.
En este Televisor, con excepción de la Hora y la Fecha, prácticamente todo lo que el usuario
realiza en el equipo es memorizado de forma permanente en los distintos Menús y posiciones
de las teclas del Mando a Distancia. Por ello todos los Mensajes, los Canales Favoritos, los
números de teléfono, etc, que el televisor tenga en sus memorias, NO se perderán aunque el
equipo pierda la energía. Al conectar y encender el Televisor de nuevo, estos datos estarán
disponibles.
Sin embargo, igual que sucede con los demás televisores, si se pierde la energía, se pierde la
hora y la fecha. Para resolver el problema, se ha aplicado en este Televisor una novedosa
solución técnica.
El Mando a Distancia es un dispositivo que
funciona con baterías y siempre las tiene
puestas. En este Televisor, se ha implementado
dentro del Mando a Distancia un circuito especial
que contiene un reloj, que incluye la hora, el año, el
mes y el día. Si este circuito se pone en hora y en fecha, no la
va a perder hasta que las baterías del Mando a Distancia se
agoten, lo que sucede una vez cada año normalmente.
Cada vez que el Televisor se enciende y se apaga usando la
tecla roja ENC. (Encendido/Apagado) del Mando a Distancia,
y cada vez que se oprime la tecla FECHA se produce un
traspaso de información instantáneo entre el Mando y el
Televisor. Esto también sucede cuando se oprime cualquier
otra tecla del Mando si el mismo ha estado
más de una hora sin utilizarse. La hora y la
fecha del Mando le son entregadas al
Televisor, el que activa y actualiza su reloj
interno.
A partir de ese momento, el TV dispone de la FECHA y la
HORA correctas, y por tanto puede ejecutar
determinadas acciones relacionadas con el tiempo,
como saludar al usuario cuando se enciende, mostrar
qué día es hoy en el Almanaque, etc.
Esto se conoce como RELOJ DE TIEMPO REAL y
quiere decir que el TV siempre va a mostrar la hora y
la Fecha correctas.
DENTRO DEL MANDO A
D I S TA N C I A H AY U N
CIRCUITO ESPECIAL QUE
CONTIENE UN RELOJ QUE
INCLUYE AÑO, MES, Y DIA
LOS MENUS DEL TELEVISOR
El Televisor tiene 14 Menús. Doce de ellos están numerados, indicados como M1 al M12 a los
que se puede acceder desde el Mando a Distancia y desde el Panel Frontal del TV. El acceso a
los dos Menús restantes sólo es posible desde el Mando a Distancia.
L A T E C L A M E N U
PERMITE EL ACCESO A
TODOS LOS MENUS
N U M E R A D O S .
CUANDO ESTA TECLA
E S P R E S I O N A D A
SUCESIVAMENTE, VAN
APARECIENDO UNO
TRAS OTRO LOS 12
MENUS.
M1
M8
M2
M9
M3
M10
M4
M11
M5
M12
M6
M7
IMAGEN
MENU
SONIDO
AJUSTE DE CANALES
AJUSTE
FAVORITOS
MENSAJE
ORGANIZADOR
RECORDATORIO
TELEFONOS
ESPECIALES
ALARMA
ALMANAQUE
BLOQUEO
FECHA Y HORA
MENU
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+
VOL-
El Mando a Distancia
tiene teclas de acceso
directo para los Menús
11 y 12 así como para los
Menús BLOQUEO y
FECHA Y HORA,
que son los dos Menús
restantes
ACCESO RAPIDO A LOS PRIMEROS
SALTO ENTRE MENUS
Desde el Modo de Operación Normal es
posible acceder a cualquiera de los
primeros 10 Menús oprimiendo la tecla
MENU y luego la tecla del número
correspondiente. (El Menú 10 es la tecla
cero) Para acceder al Menú 1, solamente
se requiere oprimir la tecla MENU una vez
Si hay un Menú en pantalla, es posible ir
directamente a otro oprimiendo la tecla de
número correspondiente.
FORMA DE ACCESO A LOS MENUS
Las teclas Menú del Panel
Frontal del TV y del Mando
a Distancia ejecutan las
m i s m a s f u n c i o n e s
Panel Frontal del TV OPRIMA MENU SUCESIVAMENTE MENUS 1 AL 12
MENUS 1 AL 12
MENUS 1 AL 10
MENU 11 ALARMA
MENU 12 ALMANAQUE
MENU BLOQUEO
MENU FECHA Y HORA
MENUS 1 AL 10
MANDO A DISTANCIA
1. OPRIMA MENU SUCESIVAMENTE
2. OPRIMA MENU + TECLA NUMERO
3. TECLAS DE ACCESO DIRECTO
4. TECLA DE NUMERO
(SI EN PANTALLA HAY ALGUN MENU NUMERADO)

Conceptos básicos Conceptos Básicos
28 29

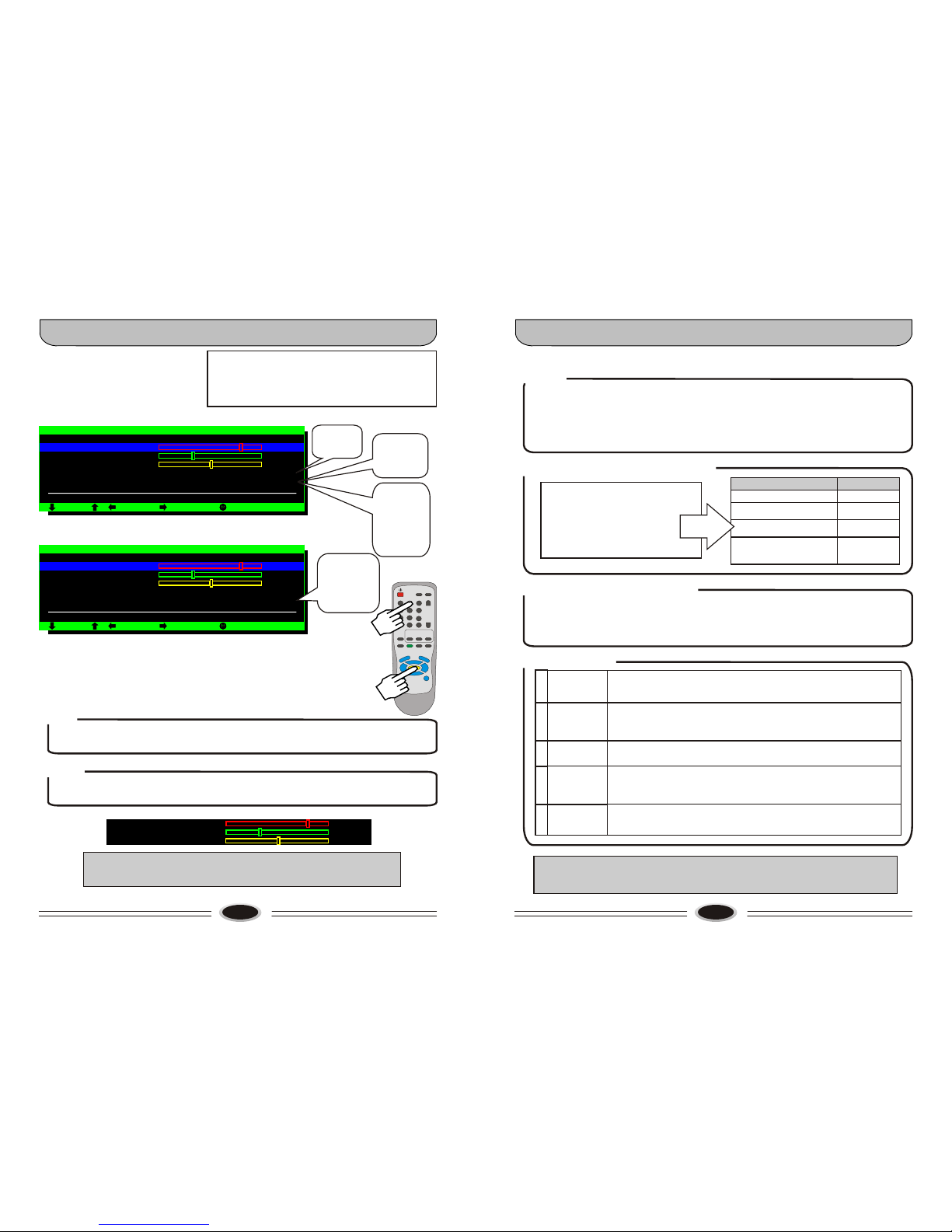

COMO TRABAJAR CON LOS MENUS
Las 6 teclas del Panel Frontal del TV se usan para trabajar
con los Menús numerados. (M1 al M12)
MENU TV/AV VOL- VOL+ CA- CA+
Estas teclas están duplicadas en el Mando a Distancia y ejecutan las mismas funciones,
a no ser que se indique lo contrario.
Todas las funciones de los Menús numerados se pueden ejecutar utilizando estas
seis teclas solamente. Esto permite controlar desde el Panel Frontal del TV todo lo que estos
Menús pueden realizar sin que sea necesario usar el Mando a Distancia. Para algunas
funciones, esto puede llevar más tiempo y esfuerzo, especialmente cuando se desea borrar
e insertar letras y espacios en los Mensajes.
El Mando a Distancia tiene muchas más teclas que las seis que tiene el Panel Frontal del TV.
Algunas de ellas se utilizan para facilitar el trabajo con los Menús y permiten un manejo
mucho más rápido y sencillo. Se recomienda que siempre que le sea posible, utilice el Mando
a Distancia. La tecla que facilita mucho la operación con los Menús es la tecla MOSTRAR. Si
se oprime esta tecla cuando hay un Menú en pantalla al cual ya se le hicieron los ajustes
deseados, el mismo desaparece inmediatamente. Acostúmbrese a utilizarla, y logrará
mucha mayor rapidez y comodidad. Otra tecla útil es la tecla
AJ.IMAGEN que aparte de su función básica también
funciona dentro de algunos Menús para borrar líneas
completas, lo que es útil cuando se cometen errores.
LAS SEIS TECLAS BASICAS
TRABAJANDO DESDE EL PANEL FRONTAL DEL TELEVISOR
TRABAJANDO CON EL MANDO A DISTANCIA
MENU
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+
VOL-
COMO TRABAJAR CON LOS MENUS (continuación)
Todos los Menús tienen un formato
similar. El único Menú que es
diferente es el de FECHA Y HORA.
En la última línea de cada Menú
aparece información sobre las
teclas que funcionan dentro del
mismo.
TECLA ACCION DENTRO DEL MENU
CAMBIA LA LINEA RESALTADA HACIA ABAJO
CAMBIA LA LINEA RESALTADA HACIA ARRIBA
A. DISMINUYE EL VALOR DEL PARAMETRO DE LA LINEA RESALTADA
B. CAMBIA LAS OPCIONES DISPONIBLES EN SENTIDO INVERSO
A. AUMENTA EL VALOR DEL PARAMETRO DE LA LINEA RESALTADA
B. CAMBIA LAS OPCIONES DISPONIBLES EN SENTIDO DIRECTO
MUESTRA EL MENU QUE SIGUE EN ORDEN ASCENDENTE
CA-
CA+
VOL-
VOL+
MENU
ACCION CONTINUA
EL TIEMPO DE DURACION DE LOS MENUS
LA LINEA DE INFORMACION ADICIONAL DE AYUDA
LAZO CERRADO
Si se mantiene oprimida la tecla CA- o CA+ , las líneas resaltadas cambian velozmente
Es posible variar el tiempo que los Menús van a estar mostrándose en la
pantalla. En el Menú 10 ESPECIAL, cuarta línea, (página 59) este parámetro
se puede cambiar desde 5 hasta 30 segundos y también se puede dejar de
forma permanente. Cuando está permanente cada Menú estará
mostrándose siempre en la pantalla. Se elimina de forma manual con la tecla
MOSTRAR. En la última línea de cada Menú aparece el tiempo que falta en
segundos para que un Menú desaparezca de la pantalla. Cuando se escoge
la opción permanente aparece una letra P! en vez de un número. SAL:
quiere decir SALIR y P! significa permanente.
En esta línea se da información adicional acerca de
la función que es resaltada.
A. Si la primera línea está resaltada y se oprime CA+ se resaltará la última línea
B. Si la última línea está resaltada y se oprime CA-, se resaltará la primera línea
C. Si se llega al final de varias opciones y se oprime VOL+, se salta a la primera opción
D. Si se llega al principio de varias opciones y se oprime VOL-, se salta a la última opción
MOSTRAR
1
0
oPERMANENTE
10 SEGUNDOS

Conceptos básicos Conceptos Básicos
30 31
COMO TRABAJAR CON LOS MENUS (continuación)
AcAc
Ac
Ac
Ac
AcAc
Ac
Ac
Ac
Ac
Ac
Ac
1c
1c
2c
2c
2c
3c
4c
4c 5c
5c
6c Bc
Bc
Bc
Cc
Cc
Cc
Cc
Cc
Cc
DcDc
Dc
Dc
Dc
Ec
Ec
Ec EcEcEcEc
Ec
Fc
Fc
Fc
Fc
Fc
GcHc
IcIc
Ic
Ic
Ic Ic
FAVORITOS
Ic
Jc
Lc Lc
Lc
Lc
Mc
M5c
Nc
Nc
NcNc
OcOc
Oc
Oc
Oc
Oc
Pc
/RcRc
Rc
Rc
:
:
Sc
Sc
ScSc
TcTcTc
Tc
Tc
Tc
Uc
Uc
Uc
Uc
Vc Vc
Vc
Vc
Vc
Vc
Vc
Vc
Vc
Vc --
-
- + !
LA TECLA TV/AV FUNCIONANDO DENTRO DE UN MENU
EL MODO DE VISTA DE LOS MENUS
Los Menús 5, 7, 8 y 9 tienen
columnas de datos. La tecla
TV/AV se utiliza para entrar
a cada columna y salir de
ellas. Cuando se entra a
introducir datos en una
columna, no se puede
volver atrás, ni se puede
salir del Menú hasta que no
se recorren todas las
columnas
LOS SALUDOS DEL TELEVISOR
SI EL TV TIENE LA FECHA Y LA HORA, PUEDE MOSTRAR AL ENCENDERSE UN
SALUDO QUE DA INFORMACION SOBRE EL DIA DE LA SEMANA, LA FECHA Y LA HORA
SI EL TV TIENE DESACTIVADO SU RELOJ INTERNO, MUESTRA EL SIGUIENTE
SALUDO AL ENCENDERSE
CUANDO SE APAGA, EL TV MUESTRA EL SIGUIENTE MENSAJE DE DESPEDIDA
BcBcBcBcUcUcEcEcNcNcOcOcScSc Dc AcIc Sc
HcHc
4c4c McMcAcAcYcYc 2c2c0c0c0c0c5c5c 4c4c0c0c McMcAc
::
6c6cOcOc OOYcYc EcEcScSc McMcIcIcEcEcRcRcCcCcOcOcLcLcEcEcScSc
HcA TcAcSc PcRcOcNcTcOc
BUENOS DIAS DESDE LAS 12:01 AM HASTA LAS 11:59 AM
DESDE LAS 12:00 M HASTA LAS 6:59 PM
DESDE LAS 7:00 PM HASTA LAS 12:00 PM
BUENAS TARDES
BUENAS NOCHES
BcBcBcBcUcUcEcEcNcNcAcScSc TcTcAcAcRcRcDcDcEcEcScSc
HcHc
4c4c McMcAcAcYcYc 2c2c0c0c0c0c5c5c 4c4c0c0cPcPcMcMc
::
6c6cOcOc OOYcYc EcEcScSc McMcIcIcEcEcRcRcCcCcOcOcLcLcEcEcScSc
BcBcBcBcUcUcEcEcNcNcAcScSc NcOcCcHcEcEcScSc
HcHc
4c4c McMcAcAcYcYc 2c2c0c0c0c0c5c5c 4c4c0c0cPcPcMcMc
::
9cOcOc OOYcYc EcEcScSc McMcIcIcEcEcRcRcCcCcOcOcLcLcEcEcScSc
BcIc
Ic
Ec
Ec
NcVc Nc Oc
Dc
D I Rc Ec Fc Sc TcUc UcSc TcVc
Algunos Menús permiten la introducción de datos, en forma de letras o números, como el
Menú Favoritos, el Menú de Mensajes, el Menú Organizador, el Menú de Recordatorio y el
Menú de la Agenda Telefónica.
Cuando se entra a estos Menús, los datos que se hayan introducido solamente se pueden
ver, no se puede hacer ningún cambio en los mismos. Este es el MODO DE VISTA. Siempre
que se entra a alguno de estos Menús, se entra en el MODO DE VISTA. Para cambiar o
introducir nuevos datos, es necesario pasar al MODO DE EDICION de cada uno de esos
Menús.
En cada Menú se detalla en la línea de ayuda cómo pasar a introducir datos. Por lo general,
se utiliza la Tecla TV / AV para entrar al MODO DE EDICION y moverse dentro del mismo.
Cuando un Menú se está editando, no se puede salir del mismo con la tecla MOSTRAR, ni se
pueden hacer saltos entre Menús. Un Menú en estado de Edición se mostrará
permanentemente en pantalla, no desaparece automáticamente. Siempre hay que salir del
MODO DE EDICION y volver al MODO DE VISTA para salir de estos Menús.
La tecla TV/AV se utiliza
d e n t r o d e l M e n ú 6
MENSAJE para entrar y
salir a la pantalla que
p e r m i t e e s c r i b i r u n
mensaje. Esto se explica
detalladamente en las
páginas 48-51.
Ac
Ac Ac
AcAc
1c
1c
2c
2c
3c
3c
4c
4c
5c
5c
6c 7c 8c 9c 0c
BcCc
CcCc
Cc
DcEc
Ec Ec
EcEc Ec
FcGc
Gc
Hc
Hc
Ic
Ic Ic
MENSAJE
JcKcLc
Lc
Lc
Mc
Mc Mc
Mc Mc Mc McMc
M6c
Nc
Nc Nc
Oc
Oc Oc
Oc
Pc
Pc
QcRc
Rc
Rc Rc Rc
Rc:
:
Sc
Sc
Sc
Tc
Tc
Uc
Uc
Vc
Vc/ VcVc
WcXcYcZc-
- -+ +
Ñ?
La tecla TV/AV permite ir de
una columna a otra

EE00RRIIEE++EEDDScSc AcAcOcOc 2c2cTcTc UcUc
6c6c
ACTUALIZANDO LA FECHA Y LA HORA
EL CAMBIO DE FECHA A LAS DOCE DE LA NOCHE
El Reloj del Televisor siempre se pone en hora y en fecha
traspasándole la que tiene el Mando a Distancia. El traspaso de
esta información se hace de tres formas diferentes:
1. Cuando se oprime la tecla ENC., al apagar y encender el TV
2. Cuando se oprime la tecla FECHA
3. Cuando se oprime cualquier tecla del Mando, siempre que
haya estado más de una hora sin utilizarse.
Cuando el TV no tiene energía, pierde la hora y la
fecha y su reloj interno se desactiva. Si el reloj del
TV está desactivado y se enciende el TV con las
teclas del panel frontal, su reloj no se actualiza y se mantiene desactivado. Es
posible saber si el reloj del TV está activado o desactivado oprimiendo la tecla
MOSTRAR o la tecla RELOJ/TRANS. Si el reloj está activado, la hora se mostrará
en la esquina inferior derecha de la pantalla. Si está desactivado, la hora no
aparece.
Cada día a las doce de la noche se produce un cambio de fecha. El Reloj interno del Televisor
sólo corre con la hora y no es capaz de cambiar de fecha por sí mismo por lo que a esta hora
mantiene activado su reloj respecto a la hora, pero lo desactiva respecto a la fecha. Esto
puede afectar a tareas que el TV tenga programadas que se relacionen con una fecha
específica.
Ejemplos:
1. Se disfruta una película que comienza a las 11PM y termina a la 1AM. Al terminar la
película, antes de apagar el TV, el usuario desea mirar el Almanaque. Si el Mando no se
ha usado en la última hora, el Almanaque mostrará el día exacto, porque al accionar la
tecla ALMANAQUE, el TV recupera la fecha. De lo contrario, no muestra el día exacto.
Aparece en pantalla un letrero que dice “ACTUALICE LA FECHA”. Cuando se oprime la
tecla FECHA, la recupera instantáneamente.
2. Se disfruta de un programa de TV que se termina antes de las doce de la noche y se
apaga el Televisor. Al otro día, el TV se enciende con las teclas del Panel Frontal del TV,
sin usar el Mando a Distancia. El TV tiene la hora, pero no puede mostrar una fecha,
porque la perdió a las 12 de la noche y no la recuperó al encenderse, debido a que no se
encendió con la tecla ENC del Mando a Distancia.
3. El TV se ha programado para encenderse de forma automática por primera vez en el
día a las 7 de la mañana del Segundo Domingo de Mayo con el objetivo de mostrar un
mensaje de felicitación por el día de las Madres. Si el TV se apagó el día anterior antes
de las 12 de la noche, NO puede ejecutar esta orden. Si el TV se apagó pasadas las 12
Conceptos básicos Conceptos Básicos
32 33
COMPRENDIENDO EL SONIDO DEL TELEVISOR
EL SONIDO ESTEREOFONICO
El televisor es capaz de reproducir el sonido monofónico (MONO) y también el estereofónico
(ESTEREO). Puede reproducir las señales de sonido estéreo que sean transmitidas mediante el
aire o por cable. También puede reproducir el sonido estéreo que le sea entregado por un equipo
de video o de DVD acoplado al mismo por las dos entradas de Audio-Video (AV1 y AV2)
LOS BAJOS Y LOS AGUDOS (Menú 2: SONIDO, primera y segunda líneas)
El televisor puede incrementar o disminuir de forma independiente los BAJOS y los AGUDOS,
cambiando el TONO del sonido, para adaptarlo al tipo de programa que se está recibiendo.
Ejemplo: Un programa musical se escuchará con más riqueza si se incrementan los BAJOS y los
AGUDOS. Los programas con mucho contenido de voz, como las novelas, y la voz de un locutor
se escucharán mejor si se disminuyen los BAJOS y se incrementan los AGUDOS.
EL BALANCE (Menú 2: SONIDO, tercera línea)
El Televisor puede también variar el BALANCE de las bocinas, disminuyendo o incluso
cancelando el nivel de sonido que se escucha por una de ellas.
LA SEÑAL DE SONIDO (Menú 2: SONIDO, cuarta línea) (Sólo en el modo de TV)
El televisor está equipado con un circuito que detecta el tipo de señal de sonido que recibe cuando
capta una estación de TV por el aire o por cable. Si la señal es recibida, en la línea SEÑAL DE
SONIDO o con la tecla SEÑAL del Mando a Distancia se pueden seleccionar un sonido MONO, un
sonido AUDIO2 ó un sonido ESTEREO. El AUDIO2 (su nombre en idioma Inglés es SAP) es otro
sonido completamente independiente, que puede tener relación o no con la imagen que se está
recibiendo. El AUDIO2 puede ser una estación de radio, un locutor leyendo noticias, un idioma
diferente en una película, etc. Pueden transmitirse hasta cuatro tipos diferentes de señal:
1
2
3
4
MONO
TIPO DE SEÑAL
DESCRIPCION
Sonido monofónico. Se escucha lo mismo por ambas bocinas.
La estación de TV transmite dos audios monofónicos a la vez.
Ejemplo: Una película se transmite en Inglés en MONO y en
Español en AUDIO2. Si se quiere oír la película en Inglés, se escoge
MONO. Si se desea oír en Español, se escoge AUDIO2.
La estación de TV transmite el audio en formato estereofónico.
Si se selecciona MONO, no se oirá en ESTEREO.
La estación de TV transmite dos audios a la vez. Uno de ellos en
formato estereofónico (ESTEREO)
Ejemplo: Un programa musical se transmite en ESTEREO y en
AUDIO2 hay un locutor leyendo datos de los intérpretes.
MONO + AUDIO2
ESTEREO
ESTEREO + AUDIO2
MONO
SE PUEDE
SELECCIONAR
MONO ó
AUDIO2
MONO ó
ESTEREO
MONO ó
ESTEREO ó
AUDIO2
DEBAJO DEL NUMERO
DEL CANAL SE
MUESTRA EL TIPO DE
SEÑAL DE SONIDO QUE
SE ESTA RECIBIENDO
La tecla
FECHA
actualiza la
Hora y la Fecha
Ac
2c
2cDc Nc
5c
Ic
0c
4c0c Gc
0c
Mc 0c
Bc
2c1
Ic
Pc
Lc
Mc
Rc
6c:
7:00PM7:00PM

EE00RRIIEE++EEDDScSc AcAcOcOc 2c2cTcTc UcUc
6c6c
EELLAAPPIIAcAcAcAcScSc 1c1c CcCc
Conceptos básicos Conceptos Básicos
34 35
COMPRENDIENDO EL SONIDO DEL TELEVISOR (continuación) Preguntas y respuestas mas frecuentes relacionadas con el sonido
LOS AMPLIFICADORES DE AUDIO
Para poder reproducir el sonido estéreo y los efectos de sonido, el televisor está equipado con dos
amplificadores de audio, uno para cada bocina. Cuando se incrementan los BAJOS y los
AGUDOS, la calidad del audio puede afectarse si el nivel de volumen es muy elevado.
LAS ENTRADAS DE AUDIO ESTEREO (solo en el Modo de AV)
El Televisor dispone de dos entradas estéreo de audio-video independientes (AV1 y AV2). En cada
una de estas entradas, se pueden acoplar diversos equipos externos. Si los equipos son estéreo,
los canales derecho e izquierdo se conectan a los conectores correspondientes del Televisor. Si el
equipo externo es mono, conecte el cable de audio a la entrada de Audio Izquierdo del Televisor.
Esto evitará que el audio se escuche por una sola bocina.
EL SUB-VOLUMEN (Menú 2: SONIDO cuarta línea) (Sólo en el modo de AV)
El Televisor puede variar su capacidad para asimilar el audio que le es entregado por un equipo
externo. Si el nivel de audio que entrega el equipo externo es bajo, el volumen del Televisor se
puede incrementar aumentando este parámetro. Si el nivel de audio del equipo externo es alto,
para evitar que se escuche distorsionado, se puede disminuir este parámetro.
MEMORIZANDO LOS AJUSTES DEL SONIDO
El Televisor memoriza todos los parámetros del Menú 2 SONIDO de forma independiente entre
el MODO DE AV y el MODO DE TV. También memoriza de forma independiente el MODO de
VOLUMEN (Menú 4 AJUSTE, línea 5) (página 45)
LOS EFECTOS DE SONIDO (Menú 2: SONIDO, quinta línea) (página 39)
En el Modo de TV, los
e f ec t o s d i sp o ni b l e s
dependerán del tipo de
so nido que s e haya
escogido en la función
SEÑAL DE SONIDO.
En el Modo de AV, todos
l o s e f e c t o s e s t á n
disponibles.
EL EFECTO DE
SONIDO
SELECCIONADO
SE MUESTRA
AQUI
1
2
3
4
5
6
7
8
9
10
¿Cómo sé qué tipo de
señal estoy recibiendo?
¿Cómo selecciono el
Tipo de Señal de
Sonido?
¿Cuáles opciones tengo
disponibles con la tecla
SEÑAL?
¿Qué pasa si la señal
es ESTEREO y
selecciono MONO?
¿El TV traduce a otro
idioma lo que se
escucha?
¿Por qué si el TV es
ESTEREO no me
aparece esa palabra en
pantalla?
¿Cómo le añado
efectos de sonido al
audio que estoy
recibiendo?
¿Por qué cuando escojo
MONO o AUDIO2 no
me aparecen todos los
efectos de sonido?
¿Por qué en el
MODO DE AV sí me
aparecen todos los
efectos de sonido?
¿Que pasa si pongo
ESTEREO en la señal y
MONO en los efectos
de sonido?
Debajo del número del canal se indica el tipo de señal. Al sintonizar
un nuevo canal y cuando se oprime la tecla MOSTRAR esta
información se puede ver en pantalla.
MONO -> Sólo MONO está disponible
ESTEREO -> Disponibles MONO y ESTEREO
MONO+AUDIO2 -> Disponibles MONO y AUDIO2
ESTEREO+AUDIO2 ->Disponibles MONO, ESTEREO y AUDIO2
1. Con la tecla SEÑAL del Mando a Distancia
2. En la línea 4 del Menú 2: SONIDO en el MODO DE TV
El sonido se escuchará MONO aunque la transmisión sea
ESTEREO
No, el TV solamente puede captar lo que está en el aire. Si la
estación de TV está transmitiendo dos audios al mismo tiempo,
por ejemplo, uno en Inglés y otro en Español, el TV los puede
seleccionar en AUDIO2
La palabra ESTEREO aparece solamente cuando la estación de
TV transmite un programa con sonido ESTEREO.
1. Con la tecla EFECT. del Mando a Distancia
2. En la línea 5 del Menú 2: SONIDO
MONO y AUDIO2 son sonidos monofónicos. Los efectos LINEAL,
ESPACIAL1 y ESPACIAL2 solamente funcionan con un sonido
ESTEREO y por ello no aparecen
El TV no puede detectar el tipo de señal de Sonido que se le
introduce por AV. Por tanto, todos los efectos están disponibles.
Tenga en cuenta que si el audio que se introduce por AV es MONO,
habrá efectos de sonido que son inoperantes.
El sonido se escuchará MONO. Para escuchar un sonido
ESTEREO hay que poner la señal en ESTEREO y el efecto en
LINEAL, ESPACIAL1 o ESPACIAL2. En el Modo de TV, cuando se
recibe ESTEREO por primera vez, el efecto cambia a LINEAL
automáticamente.
El televisor puede agregarle al sonido varios efectos
especiales:
MONO
SURROUND
LINEAL
ESPACIAL1
ESPACIAL2
1.
2.
3.
4.
5.
Los efectos le dan una sensación más abarcadora
al sonido, dando la impresión de que las bocinas
están más distanciadas. Combinando los efectos
disponibles con el TONO del sonido, es posible
obtener la mayor riqueza y calidad del audio. Utilice
esta función según su gusto.

Descripción de los Menús del TV Descripción de los Menús del TV
36 37
SE ACCEDE A ESTE MENU:
• SI EL CANAL NO ES UN CANAL FAVORITO APARECE PERSONAL
• SI EL CANAL ES UN CANAL FAVORITO APARECE FAVORITO 1,2,3,4,5
(EL NUMERO DEPENDE DEL ORDEN DEL CANAL FAVORITO)
MEMORIZANDO LOS PARAMETROS DE IMAGEN
Cuando se ajusta cualquiera de los parámetros anteriores, de forma automática estos ajustes se
almanecan en la memoria del TV. Si el canal que se está viendo es un canal FAVORITO, los
ajustes serán memorizados de forma independiente para cada canal FAVORITO. Si el canal no es
un canal FAVORITO, los ajustes que se hagan se memorizan en la posición PERSONAL de la
tecla IMAGEN del Mando a Distancia y son válidos para todos los canales que no sean
FAVORITOS. El TV también memoriza de forma independiente los ajustes que se hagan en el
MODO DE AV, y en este caso, los ajustes aparecerán con el nombre de FAVORITO AV cuando se
oprima la tecla IMAGEN del Mando a Distancia. Los ajustes no se pierden si hay un fallo de
energía o si se desconecta el TV. Al encender el equipo, estarán disponibles.
El propósito de memorizar estos ajustes para cada canal FAVORITO y para el MODO DE AV, es
para compensar las diferencias que puedan existir entre canales. De esta forma, cuando el
usuario ajusta los colores, el brillo, etc. para un canal FAVORITO, estos ajustes no van a afectar a
los demás canales. Cada vez que se sintoniza un canal, el TV analiza si es FAVORITO o no, y si lo
es, automáticamente ajusta los parámetros de imagen en los valores preferidos por el usuario.
La tecla IMAGEN del Mando a Distancia funciona dentro de este Menú. Cuando se oprime, los
valores de los parámetros cambian según la opción que escoja el usuario. La opción se puede ver
en letras verdes en la esquina superior derecha de este Menú.
MENU 1: IMAGEN (continuación)
ESTE MENU
PERMITE
AJUSTAR 7
PARAMETROS
QUE SE
RELACIONAN
CON LA IMAGEN
MENU 1: IMAGEN
MENU
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+
VOL-
1. DESDE CUALQUIER OTRO MENU NUMERADO, APRETANDO LA TECLA 1
2. APRETANDO UNA VEZ LA TECLA MENU EN EL MANDO A DISTANCIA
3. DESDE EL GABINETE, OPRIMIENDO LA TECLA MENU UNA VEZ
CONTRASTE
De 0 a 100 .Cambia el nivel de negro y de blanco de la imagen de forma simultánea
BRILLO
De 0 a 100. Cambia el nivel de luminosidad de la imagen
NITIDEZ
De 0 a 100. Cambia la agudeza de los contornos. Un valor menor le da mas suavidad (la
imagen se ve menos ruidosa, pero los pequeños detalles son más difíciles de ver) Un valor
mayor le imprime más agudeza (la imagen se ve más nítida, los pequeños detalles se ven
mejor, pero hay más ruido en la imagen).El valor óptimo depende de la calidad de la imagen
que es transmitida, y del gusto del usuario
ENFASIS DE NEGRO
Aumenta el nivel de negro de las zonas grises sin que aumente el nivel de blanco. Es útil
para ver más contrastada una imagen que se transmite “desteñida” debido a alguna
deficiencia. La acción de este parámetro dependerá de la calidad de la imagen que se está
recibiendo. Tres niveles:
A. NO (No hay énfasis de negro. La imagen se ve tal cual se transmite)
B. MEDIO (Valor adecuado para compensar la mayoría de las imágenes)
C. ALTO (Elija este nivel si la imagen es muy deficiente)
COLOR DE LA PIEL
Dos posibilidades:
A. VIVO (la piel adquiere un matiz más anaranjado) Los colores se ven más brillantes.
B. NATURAL (la piel adquiere un matiz mas rosado) Los colores se ven más mate.
-40
+40
TINTE
De -50 a + 50. Con valores positivos da un matiz verdoso a la piel. La barra cambia a verde.
Con valores negativos da un matiz violeta a la piel. La barra cambia a rojo.
Si la transmisión es buena, el valor óptimo es CERO. La barra es de color amarillo.
PERSONAL
FAVORITO 1,2,3,4,5
FAVORITO AV
NORMAL
FUERTE
SUAVE
MENU
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+
VOL-
2
1
Nota:
Las opciones NORMAL, FUERTE y SUAVE de la tecla IMAGEN son ajustes
predeterminados de fábrica, y actúan en todos los canales, sean o no canales
FAVORITOS

Descripción de los Menús del TV Descripción de los Menús del TV
38 39
AcAc
AcAc
AcAc
AcAc
AcAcAcAc
AcAc
AcAc
AcAc
AcAc
2c2c
3c3c5c5c
0c0c0c0c
0c0c
0c0c
0c0c
0c0c
0c0c
0c0c 0c0c0c0c
0c0c
BcBc
BcBc
CcCc
CcCc
CcCc
CcCc
DcDc
DcDc
DcDc
DcDc
DcDc
DcDc
DcDc DcDc
EcEc EcEc
EcEc
EcEc
EcEc
EcEc
EcEc
EcEc EcEc
EcEc
FcFc
GcGc
GcGcHcHc
IcIc
IcIc
IcIc
SONIDOcSONIDOc
IcIc
JcJc
JcJc
LcLc
LcLc
LcLc
LcLc
LcLc
LcLcLcLc
McMc
M2cM2c
NcNc
NcNc
NcNc NcNc
NcNc NcNc
OcOc
OcOc
OcOc
OcOc
PcPc
PcPc
RcRc
RcRc
RcRcRcRc
::
ScSc
ScSc
ScSc
Sc
ScSc
ScSc
ScSc
ScSc
ScSc
ScScScSc
TcTc
TcTcUcUc
UcUc
UcUc
UcUc
UcUc
VcVc
ZcZc
--
-- --
++
++ ++
ÑÑ
!!
MENU 2: SONIDO ESTE MENU PERMITE CAMBIAR LA PROFUNDIDAD DE
LOS BAJOS Y LOS AGUDOS, ESCOGER EL TIPO DE
SEÑAL DE SONIDO, AÑADIRLE EFECTOS AL SONIDO Y
ACOPLAR LA ENTRADA DE AUDIO DEL TV CON UN
EQUIPO EXTERNO
SE ACCEDE A ESTE MENU:
MONO
AUDIO2
ESTEREO
ESTE MENU TIENE DOS VERSIONES:
A: MODO DE TV
(CAPTANDO ALGUNA SEÑAL POR EL AIRE O POR CABLE)
B: MODO DE AUDIO-VIDEO (AV) (COMPRENDE AV1, AV2 Y S-VIDEO)
AcAc
AcAc
AcAc
AcAc
AcAcAcAc
AcAc
AcAc
AcAc
2c2c
3c3c5c5c
8c
0c0c0c0c
0c0c
0c0c
0c0c
0c0c0c0c
BcBc
Bc
BcBc
CcCc
CcCc
CcCc
CcCc
DcDc
DcDcDcDcDcDc
DcDc DcDc
EcEc EcEc
EcEc
EcEc
EcEc
EcEc
Ec
EcEc EcEc
FcFc
GcGc
GcGcHcHc
IcIc
IcIc
SONIDOcSONIDOc
IcIc
JcJc
JcJc
LcLc
LcLc
Lc
LcLc
LcLc
LcLcLcLc
Mc
M2cM2c
NcNc
NcNc
NcNc
Nc
NcNc
OcOc
OcOc
Oc
OcOc
OcOc
PcPc
PcPc
RcRc
RcRc
RcRcRcRc
::
ScSc
ScScScSc
Sc
Sc
ScSc
ScSc
ScSc
ScScScSc
TcTc
TcTcUcUc
UcUc
Uc
UcUc
Uc
UcUc
UcUc
Vc
VcVc
ZcZc
--
-
-- --
++
++ ++ !!
MONO
SURROUND
LINEAL
ESPACIAL 1
ESPACIAL 2
MONO
SURROUND
LINEAL
ESPACIAL 1
ESPACIAL 2
(CON SEÑAL
ESTEREO)
MENU 2: SONIDO (CONTINUACIÓN)
EN EL MODO DE TV LAS FUNCIONES LINEAL, ESPACIAL 1 Y ESPACIAL 2
SOLAMENTE ESTAN DISPONIBLES CUANDO EN EL PARAMETRO 4
(SEÑAL DE SONIDO) APARECE ESTEREO
1. DESDE OTRO MENU NUMERADO, APRETANDO LA TECLA 2
2. APRETANDO DOS VECES LA TECLA MENU EN EL MANDO A DISTANCIA
3. APRETANDO LA TECLA MENU UNA VEZ Y DESPUES LA TECLA 2
4. DESDE EL GABINETE, OPRIMIENDO LA TECLA MENU DOS VECES
MONO
SURROUND
(CON SEÑAL
MONO o AUDIO2)
MENU
1
4
7
2
5
8
0
3
6
9
CAPTION TV/AV
FAV.
EXP.
MUDO
ALARMA
BLOQ.
AJ. IMAGEN
ALMANAQUE
SEÑAL
FECHA
EFECT.
ZOOM
TONO
----- SONIDO -----
IMAGEN
MOSTRAR
RELOJ /
TRANSP.
CA+
CA-
VOL+
VOL-
2
1
BAJOS
AGUDOS
De -50 a +50. Un valor positivo aumenta el nivel de bajos. Un valor negativo lo disminuye. El
valor CERO significa que los bajos se escuchan tal cual se transmiten.
De -50 a +50. Un valor positivo aumenta el nivel de agudos. Un valor negativo lo disminuye.
El valor CERO significa que los agudos se escuchan tal cual se transmiten.
BALANCE
De -50 a + 50. Un valor positivo significa que la bocina izquierda se va dejando de oír, hasta
que en la posición de +50 se deja de escuchar completamente. El sonido solamente sale
por la bocina derecha. Un valor negativo (hacia la izquierda) es lo contrario. La bocina
derecha se va dejando de oír, hasta que en la posición de -50 se deja de escuchar
completamente. El sonido solamente sale por la bocina izquierda. En la posición CERO
ambas bocinas se escuchan por igual. Normalmente, ésta es la posición correcta.
1
2
3
4
5
MONO
Fuerza a MONO cualquier audio. Si el audio de SEÑAL DE SONIDO
es MONO o AUDIO2, no sucede nada. (AUDIO2 siempre es
monofónico) Si el audio es ESTEREO, lo convierte en MONO.
Fuerza a MONO cualquier audio y le agrega un efecto que simula un
sonido estéreo. El resultado es un sonido más “abierto” dando la
impresión de que las bocinas del TV están más alejadas.
En esta opción no se le agregan efectos al sonido. Cuando el audio es
ESTEREO, ésta es la opción predeterminada.
Le agrega al audio ESTEREO un efecto que simula un sonido más
“abierto”. Funciona de forma parecida al SURROUND, pero tiene
más riqueza tonal porque sólo funciona con señales ESTEREO.
Similar al efecto ESPACIAL 1, pero con menor profundidad. El sonido
ESTEREO se “abre” un poco menos.
SURROUND
LINEAL
ESPACIAL 1
ESPACIAL 2
EFECTOS DE SONIDO
SEÑAL DE SONIDO (sólo en el MODO DE TV)
Dependiendo del tipo de señal que
es transmitida, son posibles hasta
tres opciones:
MONO
AUDIO2
ESTEREO
MONO
TIPO DE SEÑAL
MONO
OPCIONES
MONO + AUDIO2
MONO
AUDIO2
ESTEREO
MONO
ESTEREO
ESTEREO + AUDIO2
MONO
ESTEREO
AUDIO2
SUB VOLUMEN (sólo en el MODO DE AV)
De 0 a 12. Cambia la sensibilidad del nivel de entrada de audio de las entradas de Audio
Estéreo AV1 y AV2. Un valor mayor aumenta la sensibilidad, un valor menor la disminuye.
Este parámetro es de mucha utilidad para acoplar el TV al nivel de audio que entrega un
equipo externo, como un equipo de video o un DVD.
LAS BARRAS CAMBIAN A COLOR ROJO SI EL VALOR ES POSITIVO
CAMBIAN A COLOR VERDE SI EL VALOR ES NEGATIVO
SI EL VALOR ES CERO LAS BARRAS SON AMARILLAS
AcAc
AcAc AcAc
AcAc
2c2c
3c3c5c5c
0c0c0c0c
0c0cBcBc
BcBc
CcCc
DcDc
EcEc
GcGc
JcJc
LcLc NcNc
OcOc
ScSc
ScSc
UcUc --
++
