Avermedia LIVE GAMER PORTABLE 2 User manual

USER MANUAL

Disclaimer
All pictures contained in this documentation are example images only. The images may
vary depending on the product and software version. Information presented in this
documentation has been carefully checked for reliability; however, no responsibility is
assumed for inaccuracies. The information contained in this documentation is subject to
change without notice.
Copyright and Trademark Information
© 2016 by AVerMedia Technologies, Inc. All rights reserved. No part of this publication,
in whole or in part, may be reproduced, transmitted, transcribed, altered or translated
into any language in any form by any means without the written permission of AVerMedia
Technologies, Inc. Information and specification contained in this manual are subject to
change without notice and do not represent a commitment on the part of AVerMedia.
For more information, please visit www.avermedia.com.
AVerMedia and RECentral™ are trademarks or registered trademarks of AVerMedia
Technologies, Inc.
Headquarters
Address No.135, Jian 1st Rd., Zhonghe Dist., New Taipei City 23585, Taiwan
Website www.avermedia.com
Support www.avermedia.com/support
Telephone [phone]

PREPARATION 03
PREPARATION
Inside the Box
Check that all these items are included. Quick Guide
Live Gamer Portable 2
4-Pole 3.5 mm
Audio Cable
RECentral 3
RECentral 3 is the streaming/recording software designed
for Live Gamer Portable 2.
Download it from:
q.avermedia.com/gc510-recentral3
USB Cable
HDMI Cable
EN

04 PREPARATION

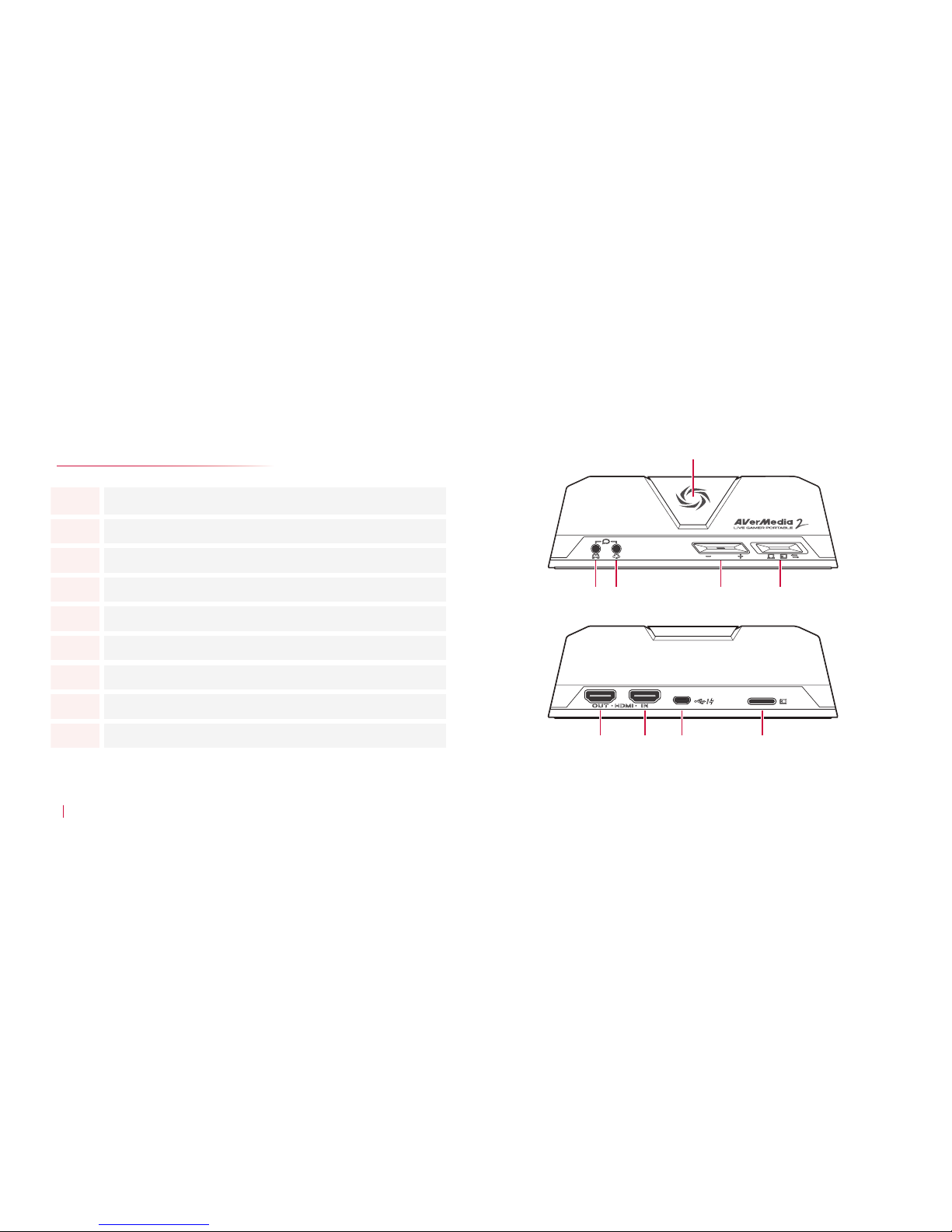

Parts and Ports
1 RECentral Button + LED
2 4-Pole 3.5 mm Port (Controller)
3 4-Pole 3.5 mm Port (Headset)
4 Audio Buttons + LED
5 Mode Switch
6 HDMI Output
7 HDMI Input
8 Micro-USB Port
9 microSD Card Slot
2
1
3 4 5
6 7 8 9
EN

INSTALLATION 05
INSTALLATION
Front
Connect your headset and
game controller to the audio
ports to capture both your
commentary and party chat.
Back
Connect your devices to
the back of LGP2 as
shown.
Console
microSD
Card*
Computer/
Power Source
TV
Controller*
Headset†
* PS4 and Xbox One recommended.
† Standard gaming headset recommended. * Not included.
EN

06 OPERATION
OPERATION
RECentral Button
Press once to start recording or streaming,
press again to stop. You can configure
these in RECentral 3.
The LED indicates the state of LGP2:
Constantly On Breathing Flashing
Ready Streaming Busy
Error*Recording Storage Low
Audio Buttons
Press or to adjust the microphone volume.
(On): Muted (Flash Twice): Limit Reached
Press and hold either button to switch between two modes.
(On): Pass-Through Mode (Flashing): Monitor Mode*
PC Mode: Stream and record on PC
PC-Free Mode: Record to microSD card on the move
Storage Mode: Access microSD card from PC
Mode Switch
Flick the switch to use LGP2 between three modes.
* Check your signal, network connection, resolution, storage, or microSD card. * Use Monitor Mode to check the balance of your output volume.
EN

ERSTE SCHRITTE 07
ERSTE SCHRITTE
Paketinhalt
Vergewissern Sie sich, dass alle diese Elemente beiliegen. Schnellanleitung
Live Gamer Portable 2
4-poliges 3,5-mm-
Audiokabel
RECentral 3
RECentral 3 ist die Streaming-/Aufnahme-Software für Live
Gamer Portable 2.
Download von:
q.avermedia.com/gc510-recentral3
USB-Kabel
HDMI-Kabel
DE

08 ERSTE SCHRITTE
Teile und Anschlüsse
1 RECentral-Taste + LED
2 4-poliger 3,5--Anschluss (Regler)
3 4-poliger 3,5--Anschluss (Kopfhörer)
4 Audio-Tasten + LED
5 Modus-Schalter
6 HDMI-Ausgang
7 HDMI-Eingang
8 Micro-USB-Anschluss
9 microSD-Kartenschlitz
2
1
3 4 5
6 7 8 9
DE

INSTALLATION 09
INSTALLATION
Vorne
Verbinden Sie Ihren Kopfhörer
und den Game-Controller mit
den Audio-Anschlüssen, um
Ihre Kommentare und Chats
mit anderen zu erfassen.
Zurück
Verbinden Sie Ihre
Geräte, wie gezeigt,
an der Rückseite von
LGP2.
Konsole
microSD-
Karte*
Computer/
Stromquelle
TV
Regler*
Kopfhörer†
* PS4 und Xbox One empfohlen.
† Standard Gaming Headset wird empfohlen. * Nicht enthalten.
DE

10 BEDIENUNG
BEDIENUNG
RECentral-Taste
Einmal drücken zum Start der Aufnahme
oder des Streams; erneut Drücken zum
Beenden. Konfiguration in RECentral 3.
Die LED zeigt den LGP 2-Status:
Konstant ein Atmen Blitzen
Bereit Streamen Belegt
Fehler*Aufnehmen Disk voll
Audio-Tasten
Drücken Sie oder um die Mikrofonlautstärke anzupassen.
(Ein): Stumm geschaltet (Zweimal blinken): Limit erreicht
Ein beliebige Taste gedrückt halten, um zwischen zwei Modi
umzuschalten.
(Ein): Pass-Thru-Modus (Blitzen): Monitormodus*
PC-Modus: auf dem PC streamen oder aufnehmen
PC-Free Modus: Aufnahme auf die microSD-Karte im Betrieb
Speichermodus: PC-Zugriff auf die microSD
Modus-Schalter
Legen Sie den Schalter um, um LPG2 in einem von drei Modi
zu verwenden.
* Prüfen Sie das Signal, die Netzwerkverbindung, Auflösung, Speicher oder die Micro
SD Karte. * Im Monitormodus prüfen Sie die Balance der Ausgabelautstärke
DE

Preparación 11
Preparación
Dentro de la caja
Revisa que todos estos componentes están incluidos. Guía Rápida
Live Gamer Portable 2
Cable de audio de
3,5 mm tetrapolar
RECentral 3
RECentral 3 es el software de transmisión/grabación
diseñado para Live Gamer Portable 2.
Descárgalo en:
q.avermedia.com/gc510-recentral3
Cable USB
Cable HDMI
ES

12 Preparación
Partes y Puertos
1 Botón de RECentral + LED
2 Conector de 3,5 mm tetrapolar (controlador)
3 Conector de 3,5 mm tetrapolar (auriculares)
4 Botones de audio + LED
5 Selector de modo
6 Salida HDMI
7 Entrada HDMI
8 Puerto micro USB
9 Ranura de tarjeta microSD
2
1
3 4 5
6 7 8 9
ES

Instalación 13
Instalación
Parte delantera
Conecta los auriculares y
el dispositivo de juego a
los puertos de audio para
capturar tus comentarios y
chat de grupo.
Parte trasera
Conecta tus dispositivos
a la parte trasera
de la LGP2 como se
muestra en la imagen.
Consola
Tarjeta
microSD*
Ordenador/
Fuente de
alimentación
TV
Controller*
Headset†
* Se recomiendan PS4 y Xbox One.
† Standard gaming headset recommended. * No se incluye.
ES

14 USO
USO
Botón de RECentral
Pulsa una vez para iniciar la grabación o
transmisión. Pulsa otra vez para detener la
grabación o transmisión. Puedes configurarlo en RECentral 3.
El LED indica el estado de la LGP2:
Luz fija Progresiva Intermitente
Listo Transmisión en curso Ocupado
Error*Grabación en curso Disco lleno
Botones de audio
Pulsa o para ajustar el volumen del micrófono.
(Luz fija): en silencio (Parpadeo doble): límite alcanzado
Mantén pulsado uno u otro dos botones para alternar entre dos
modos.
(Luz fija): Pass-Through (Intermitente): Monitor*
Modo PC: transmite y graba en PC
Modo sin PC: graba en una tarjeta microSD dondequiera que estés
Modo de almacenamiento: accede a la tarjeta microSD desde
un PC
Selector de modo
Acciona el interruptor para alternar entre los tres modos
de la LGP2.
* Comprueba la conexión de red o inserta una tarjeta microSD. * Utiliza Modo monitor para comprobar el equilibrio del volumen de salida.
ES

PREPARATION 15
PREPARATION
À l’intérieur de la Boîte
Veuillez vérifier que tous les éléments sont inclus. Guide d’installation
rapide
Live Gamer Portable 2
Câble audio, 4
pôles de 3,5 mm
RECentral 3
RECentral 3 est le logiciel de diffusion/enregistrement
conçu pour le Live Gamer Portable 2.
Téléchargez-le depuis:
q.avermedia.com/gc510-recentral3
Câble USB
Câble HDMI
FR

16 PREPARATION
Éléments et Connectique
1 Bouton RECentral + DEL
2 Connecteur (contrôleur) de 3,5 mm, à 4 pôles
3 Connecteur (contrôleur) de 3,5 mm, à 4 pôles
4 Bouton audio + DEL
5 Bouton de mode
6 Sortie HDMI
7 Entrée HDMI
8 Port Micro-USB
9 Rainure de carte microSD
2
1
3 4 5
6 7 8 9
FR

INSTALLATION 17
INSTALLATION
Face
Connectez vos écouteurs
et le contrôleur du jeu aux
ports audio pour capturer
vos commentaires et les
conversations de la fête.
Arrière
Connectez vos dispositifs
à l’arrière du LGP2
comme indiqué.
Console
Carte
microSD*
Ordinateur/
Source
d’alimentation
TV
Contrôleur*
Écouteurs†
* PS4 et Xbox One recommandées.
† Nous recommandons l’utilisation d’un casque gaming standard. * Non incluse.
FR

18 UTILISATION
UTILISATION
Bouton RECentral
Appuyez une fois pour commencer
l’enregistrement ou la diffusion, appuyez de
nouveau pour arrêter. Vous pouvez configurer ces fonctions
dans ReCentral 3.
La DEL indique l’état de LGP2:
Toujours allumé Respire Clignote
Prêt Diffusion en cours Occupé
Error*Enregistrement Disque plein
Bouton audio
Appuyez sur ou pour régler le volume du micro.
(On): Silence (Clignote deux fois): Limite atteinte
Appuyer et maintenir l’un des deux boutons pour basculer entre
les modes.
(On): Mode de transfert (Clignote): Mode de suivi*
Mode PC: diffuser et enregistrer sur PC
Mode sans PC: en déplacement, l’enregistrement se fait sur la
carte microSD
Mode de stockage: accédez à la carte Micro SD depuis le PC
Bouton de mode
Utilisez le bouton de mode pour faire basculer le LGP2 entre
les trois modes.
* Merci de vérifier la qualité de votre signal, votre connexion, la résolution, votre
stockage ou carte microSD. * Utiliser le mode de suivi pour vérifier la balance du volume de votre sortie
FR

PREPARAZIONE 19
PREPARAZIONE
All’interno della confezione
Controllare che siano presenti tutti i seguenti articoli. Guida rapida
Live Gamer Portable 2
Cavo audio da
3,5 mm a 4 poli
RECentral 3
RECentral 3 il software di streaming/registrazione
progettato per Live Gamer Portable 2.
Scaricalo da:
q.avermedia.com/gc510-recentral3
Cavo USB
Cavo HDMI
IT

20 PREPARAZIONE
Parti e componenti
1 Pulsante + LED RECentral
2 Connettore da 3,5 mm a 4 poli (Controller)
3 Connettore da 3,5 mm a 4 poli (Cuffie)
4 Pulsanti + LED audio
5 Interruttore modalità
6 Uscita HDMI
7 Ingresso HDMI
8 Porta Micro-USB
9 Alloggiamento scheda microSD
2
1
3 4 5
6 7 8 9
IT
