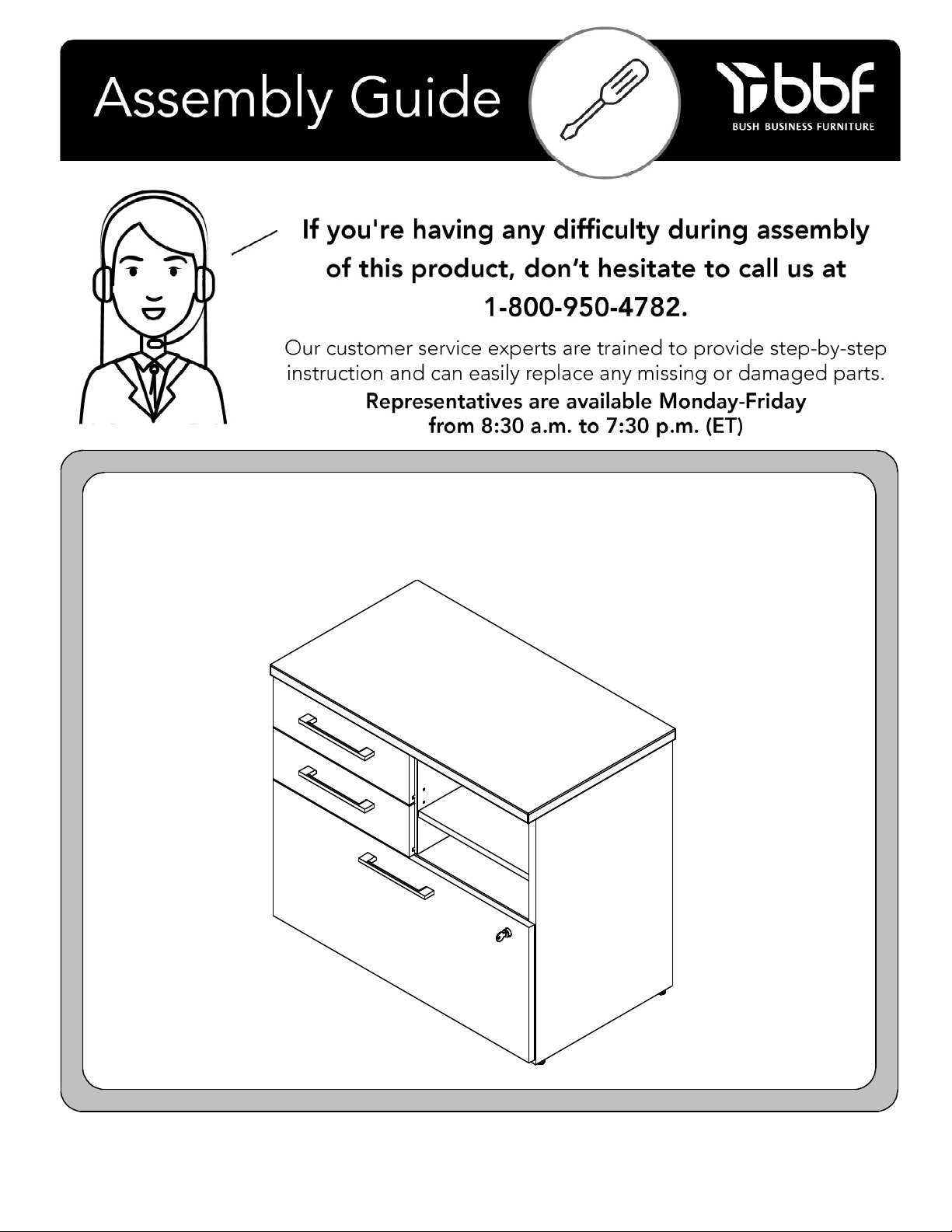

bbf A170945F User manual

Part Number A170945F Keep manual for future reference.
Lot Code #
30 Lower Piler Filer Cabinet

A170945F
Get Ready to Assemble

Warning Do Don't Why it's important
Serious injury
may occur.
• Assemble following all instructions
using all indicated parts and
hardware provided.
• Verify furniture is stable on it's own.
Place heaviest items in the lower
drawers.
• Always load the bottom drawer rst.
Check before using that only one
drawer opens at a time.
• Evenly distribute les front to back.
If so equiped, extend front levelers
1/4" more than rear levelers so unit
tilts slightly rearward."
• Do not load with a television
or other heavy equipment.
• Do not exceed the
maximum load limits stated
in the instructions.
• Do not allow children to
stand, climb, or hang on
furniture."
• Improper
assembly, use
or loading can
lead to product
instability, tip-over
or collapse.
Serious injury
may occur.
• Properly install and maintain the
anti-tip mechanism.
• The anti-tip
mechanism
prevents more
than one drawer
from being
opened at once
which may lead
to instability or
product tip-over.
Caution Do Don't Why it's important
Injury may
occur.
• Unload unit prior to moving starting
with top drawer rst.
• Do not move unit when
loaded.
• Loaded units are
heavy and are
not designed to
be moved when
loaded.
PLEASE READ WARNINGS
Improper use can cause safety hazards, or damage
to your furniture and household items.
IMPORTANT SAFETY INFORMATION

Advertencia Hacer No Por qué es
importante
Se pueden
producir
lesiones
graves.
• Ensamble siguiendo todas las
instrucciones utilizando todas
las piezas y ferretería indicados
provistos.
• Verique que los muebles sean
estables por sí mismos.
• Coloque los artículos más pesados
en los cajones inferiores.
• Siempre cargue primero el cajón
inferior.
• Compruebe antes de usar que solo
se abre un cajón a la vez.
• Distribuya uniformemente los
archivos de adelante hacia atrás.
Si está equipado, extienda los
niveladores delanteros 1/4 ""más
que los niveladores traseros para
que la unidad se incline ligeramente
hacia atrás."
• No cargue con un televisor
u otro equipo pesado.
No exceda los límites
máximos de carga
establecidos en las
instrucciones.
• No permita que los niños se
paren, trepen o cuelguen de
muebles.
• El ensamblaje,
uso o carga
inadecuados
pueden provocar
inestabilidad del
producto, vuelco o
colapso.
Se pueden
producir
lesiones
graves.
• Instale y mantenga adecuadamente
el mecanismo antivuelco.
• El mecanismo
antivuelco evita
que se abra más
de un cajón a
la vez, lo que
puede provocar
inestabilidad
o vuelco del
producto.
Atencíon Hacer No Por qué es
importante
Se pueden
producir
lesiones.
• Descargue la unidad antes de
moverla, comenzando primero con
el cajón superior.
• No mueva la unidad cuando
esté cargada.
• Las unidades
cargadas son
pesadas y no están
diseñadas para
moverse cuando
están cargadas.
PLEASE READ WARNINGS
Improper use can cause safety hazards, or damage
to your furniture and household items.
IMPORTANT SAFETY INFORMATION

Avertissement Faire Ne le fais pas Pourquoi c'est
important
Des blessures
graves
peuvent
survenir.
• Assemblez en suivant toutes les
instructions en utilisant toutes
les pièces et le matériel indiqués
fournis.
• Vériez que les meubles sont stables
par eux-mêmes.
• Placez les objets les plus lourds dans
les tiroirs inférieurs.
• Chargez toujours le tiroir inférieur en
premier.
• Vériez avant d'utiliser qu'un seul
tiroir s'ouvre à la fois.
• Répartissez uniformément les chiers
d'avant en arrière.
• Si tel est le cas, déployez les
niveleurs avant de 1/4 po de plus
que les niveleurs arrière an que
l'appareil s'incline légèrement vers
l'arrière.
• Ne chargez pas avec un
téléviseur ou un autre
équipement lourd.
Ne dépassez pas les
limites de charge maximale
indiquées dans les
instructions.
• Ne laissez pas les enfants
se tenir debout, grimper ou
s'accrocher aux meubles.
• Un assemblage,
une utilisation ou
un chargement
incorrects peuvent
entraîner une
instabilité du
produit, un
renversement ou
un effondrement.
Des blessures
graves
peuvent
survenir.
• Installez et entretenez correctement
le mécanisme anti-basculement.
• Le mécanisme
anti-basculement
empêche
l'ouverture
simultanée de
plusieurs tiroirs, ce
qui peut entraîner
une instabilité ou
un renversement
du produit.
Attention Faire Ne le fais pas Pourquoi c'est
important
Des blessures
peuvent
survenir.
• Déchargez l'unité avant de déplacer
en commençant par le tiroir
supérieur en premier.
• Ne déplacez pas l'unité
lorsqu'elle est chargée.
• Les unités
chargées sont
lourdes et ne sont
pas conçues pour
être déplacées
lorsqu'elles sont
chargées.
PLEASE READ WARNINGS
Improper use can cause safety hazards, or damage
to your furniture and household items.
IMPORTANT SAFETY INFORMATION

A170945F

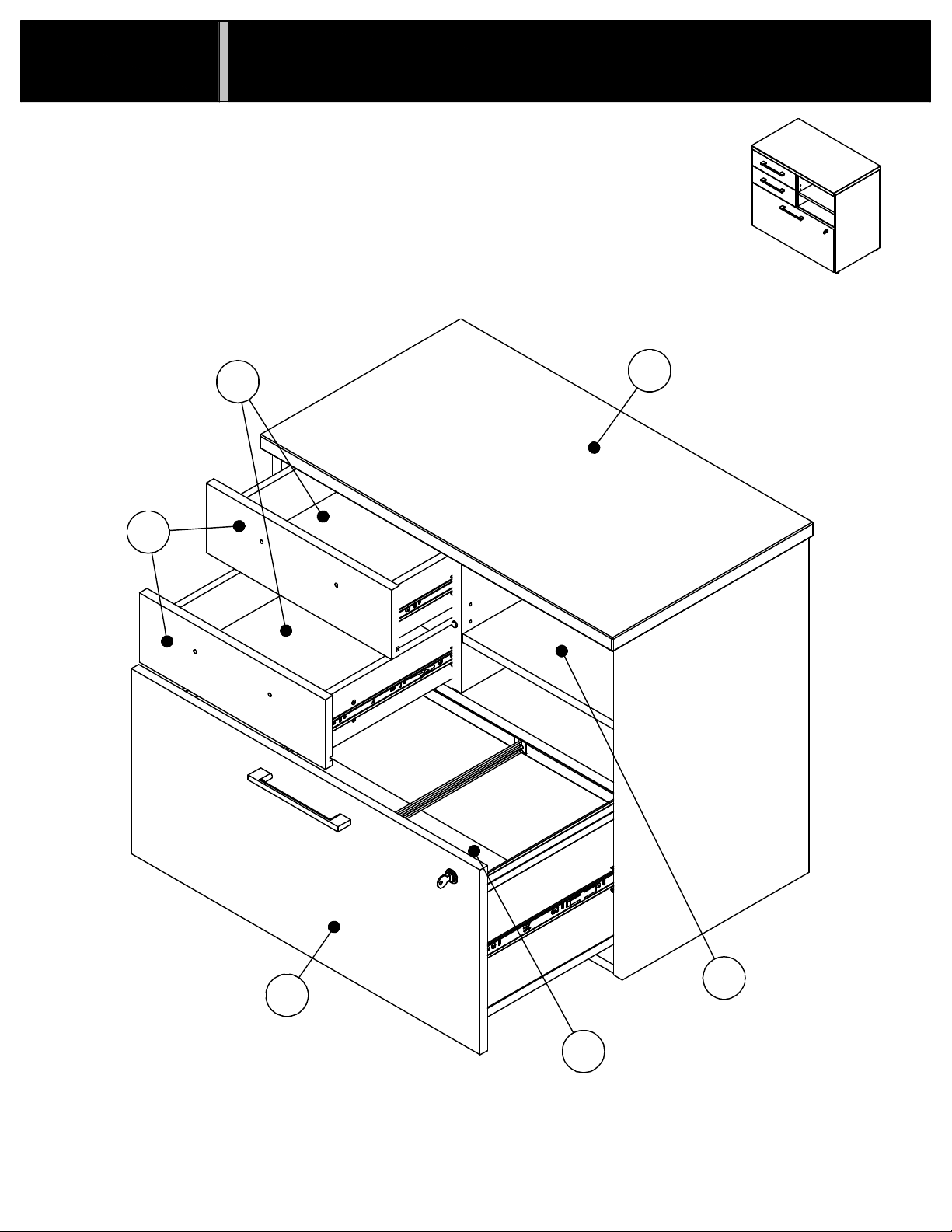

Get to know your Boards
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.
A
D
B
C
F
E

A170945F

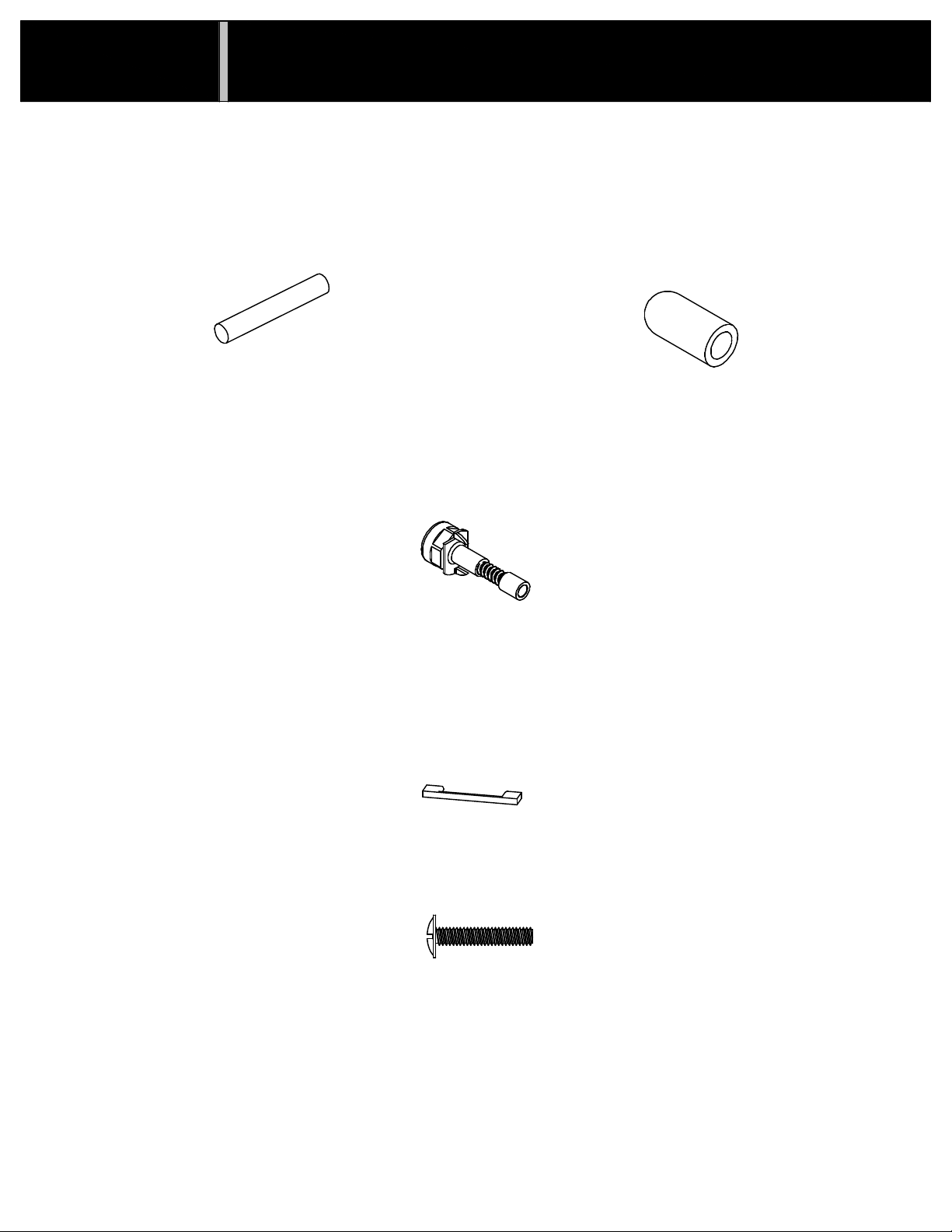

Get to know your Hardware
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.
Hardware not to scale.
H126396 [ 4 ]
Shelf Pin Sleeve
H23604 [ 4 ]
Shelf Pin
Handle [ 2 ]
Handle
H184043 [ 4 ]
Leveler
Screw [ 4 ]

1
STEP A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.

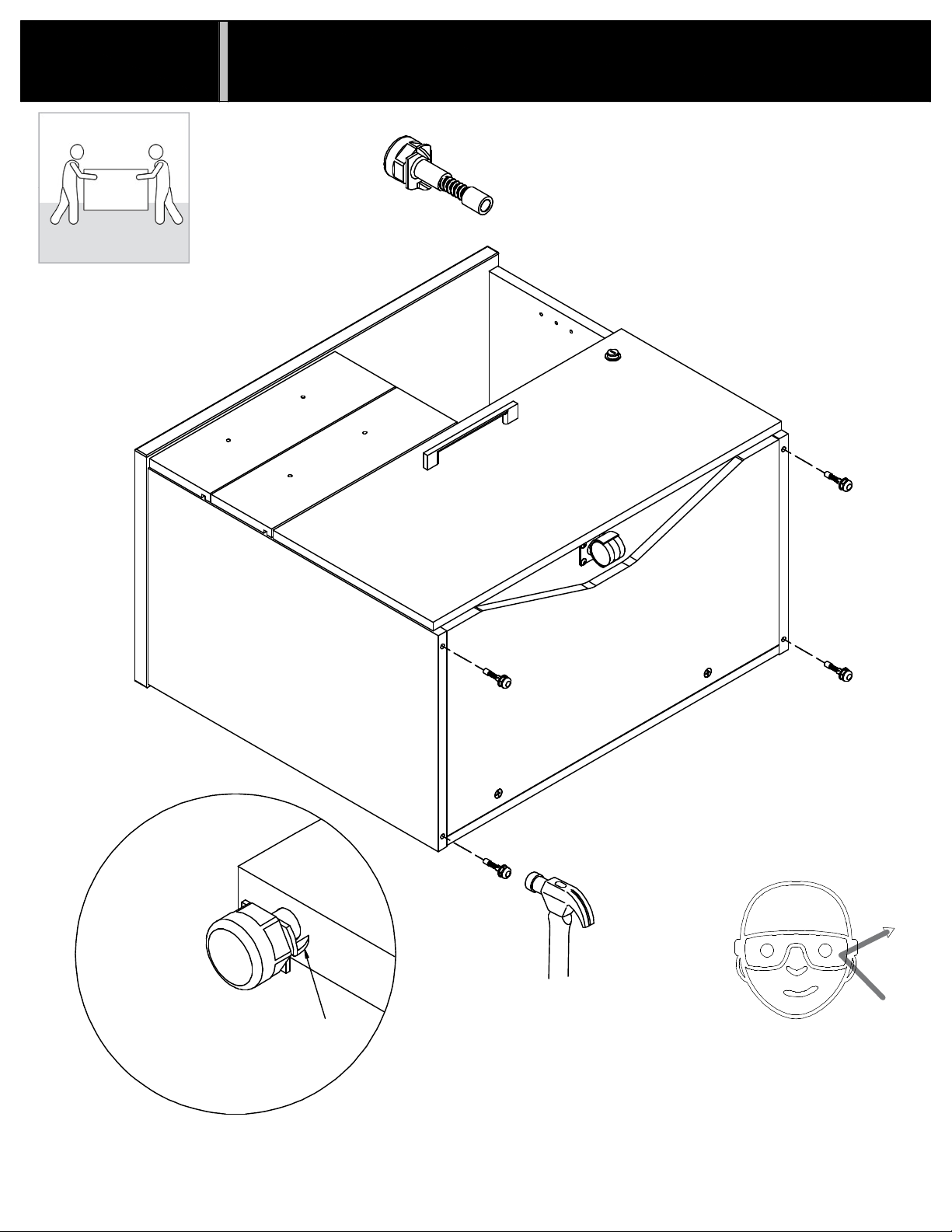

Install Levelers
Safety glasses
Gafas de seguridad
Lunettes de protection
H184043 [ 4 ]
Leveler
spur orientation
orientación de espuelas
éperon d'orientation
Team Lift

2
STEP A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.
Attach Handles
Handle [ 2 ]
Handle
E
E
Team Lift
Screw [ 4 ]

3
STEP A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.
Insert Adjustable Shelf
H126396 [ 4 ]
Shelf Pin Sleeve
H23604 [ 4 ]
Shelf Pin
4x
Insert
Insertar
Insérez
B
Gently clean surfaces
with a damp
sponge eraser.

4
STEP A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.

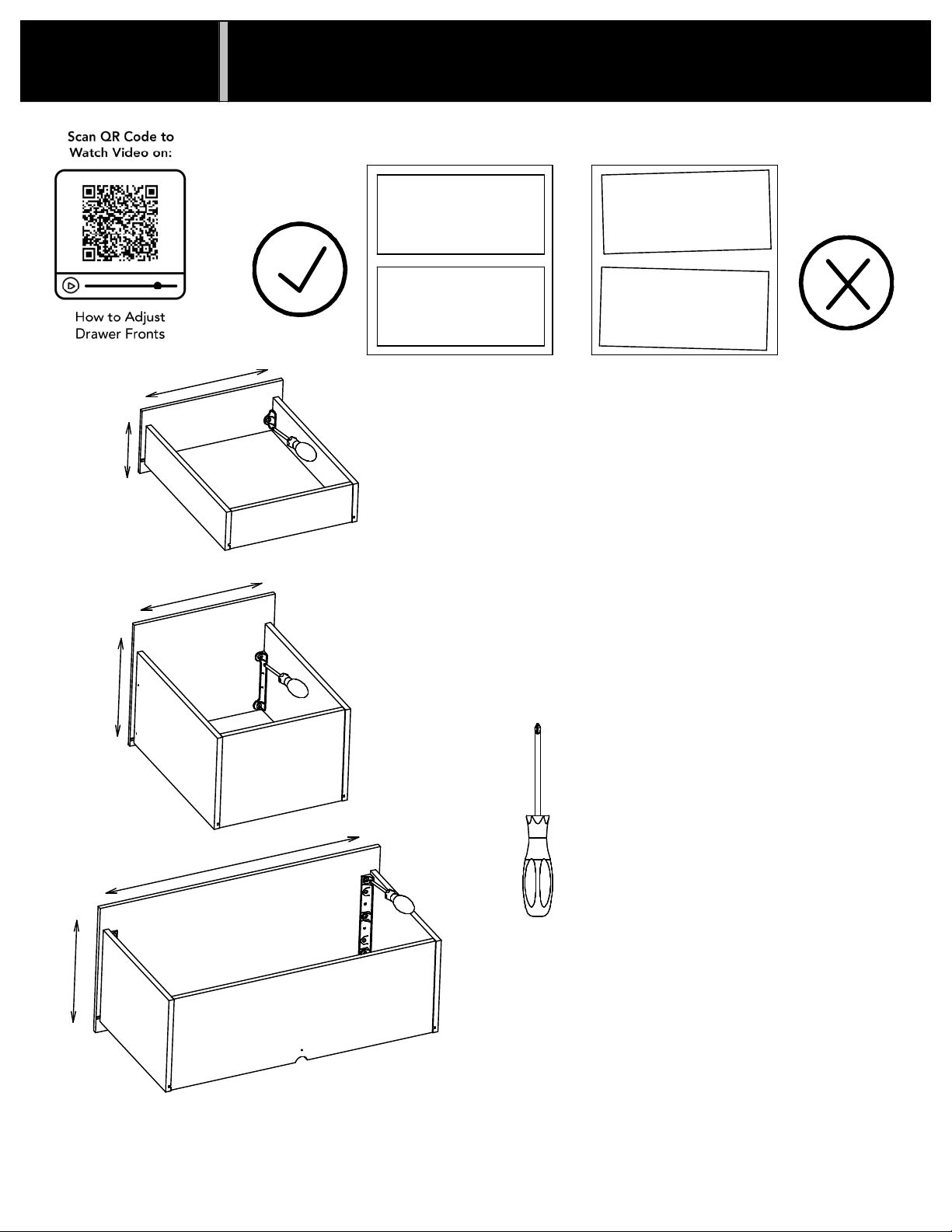

Drawer Adjustment
DRA ER FRONT VIE
1. LOOSEN SCRE S.
2. ADJUST DRA ER FRONTS.
3. TIGHTEN SCRE S.
1. Afloje los tornillos
2. Ajustar frentes de cajón
3. Apriete los tornillos
1. Desserrer les vis
2. Ajuster les façades des tiroirs
3. Serrer les vis
REQUIRED TOOL: PHILLIPS SCRE DRIVER
HERRAMIENTA REQUERIDA: DESTORNILLADOR PHILLIPS
OUTIL REQUIS: TOURNEVIS CRUCIFORME

5
STEP A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.
Maximum Loading
Maximum Weight: 200 Lbs.
Peso Máximo: 200 Libras
Poids Maximum: 90 kilogramme
Maximum Weight: 15 Lbs.
Peso Máximo: 15 Libras
Poids Maximum: 6.8 kilogramme
Maximum Weight: 50 Lbs.
Peso Máximo: 50 Libras
Poids Maximum: 22.6 kilogramme
Maximum Weight: 0 Lbs.
Peso Máximo: 0 Libras
Poids Maximum: 1 .6 kilogramme
Maximum Weight: 20 Lbs.
Peso Máximo: 20 Libras
Poids Maximum: 9 kilogramme
Congratulations! You are all done. If
you have any questions or concerns,
please call.
If desired, attach the unit to the wall following the additional
instructions provided with the wall attachment hardware kit.
Si lo desea, fije la unidad a la pared siguiendo las instrucciones adicionales
proporcionadas con el kit de accesorios de fijación a la pared.
Si vous le souhaitez, fixez l'unité au mur en suivant les instructions supplémentaires
fournies avec le kit de quincaillerie de fixation murale.

PARTS LIST A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.
22FP30MR
A[ 1 ]
B[ 1 ] 170968
C[ 1 ] Lower Drawer Assembly
D[ 2 ] Upper Drawer Assembly
E[ 2 ] 196637
F[ 1 ] 196763
22FP30AC
DUpper Drawer Assembly[ 2 ]
E[ 2 ] 196640
F[ 1 ] 196764
A[ 1 ]
B[ 1 ] 170954
C[ 1 ]
196765
F[ 1 ]
196643
[ 2 ]
[ 2 ] Upper Drawer Assembly
D
E
22FP30PG
[ 1 ]
A[ 1 ]
B[ 1 ] 195311
C
Case Assembly
Case Assembly
Case Assembly
Lower Drawer Assembly
Lower Drawer Assembly
Case Assembly
22FP30SG
186969
Lower Drawer Assembly
C
[ 1 ]
A
[ 1 ]
B[ 1 ]
[ 2 ]
196766
Upper Drawer Assembly
E
F
[ 2 ]
[ 1 ]
196646
D
Case Assembly
22FP30 H
192064
Lower Drawer Assembly
C
[ 1 ]
A
[ 1 ]
B[ 1 ]
[ 2 ]
196767
Upper Drawer Assembly
E
F
[ 2 ]
[ 1 ]
196649
D

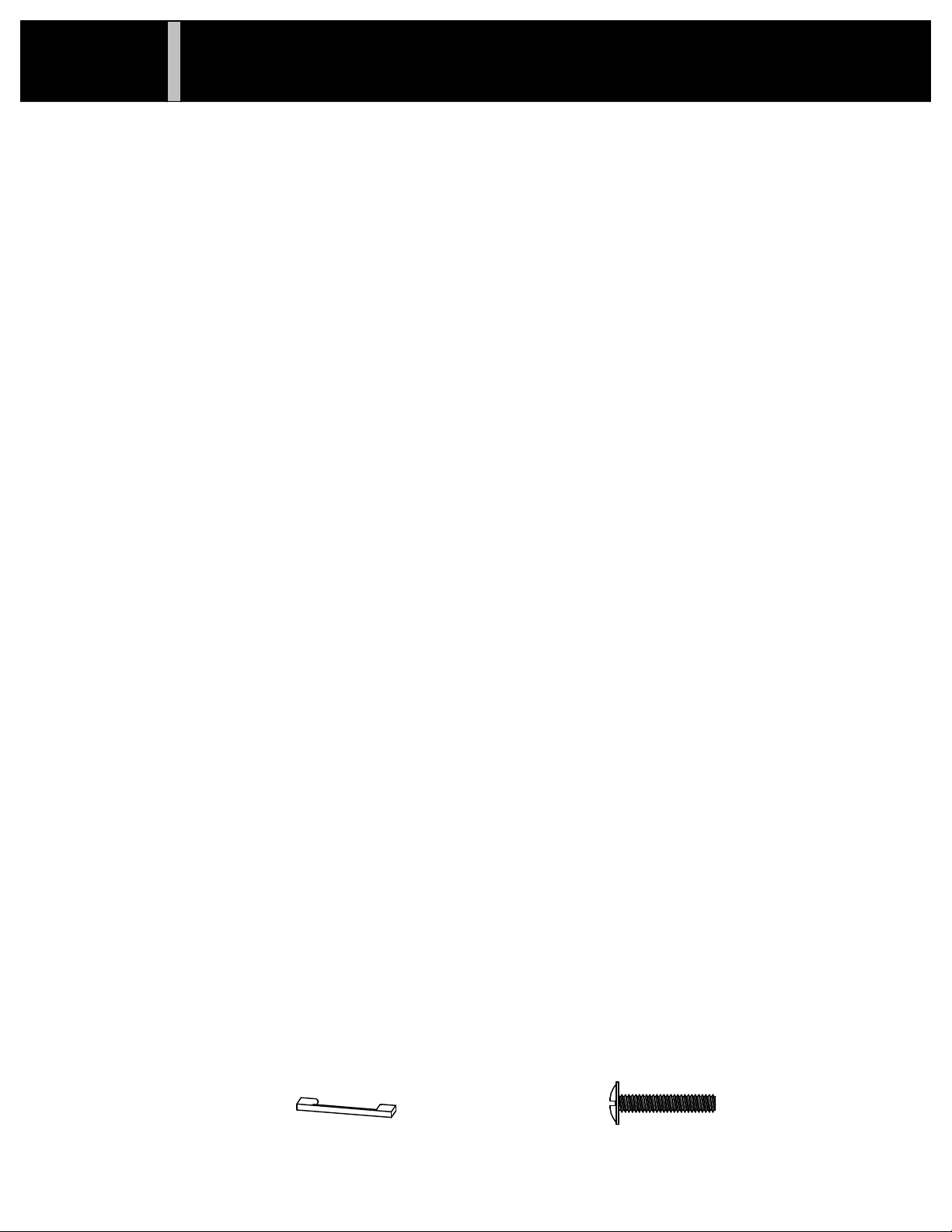

H83027 [ 4 ]
M4 x 22mm
H157649 [ 2 ]
Handle

PARTS LIST A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, e are here to help.
SCF130BWSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W205589
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205590
[ 1 ] W205588
SCF130MHSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W205599
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205600
[ 1 ] W205598
SCF130HCSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W205609
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205610
[ 1 ] W205608
SCF130CSSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W181624
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205620
[ 1 ] W205618
SCF130ACSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W170954
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205630
[ 1 ] W205628
SCF130PGSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W195311
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205640
[ 1 ] W205638
SCF130SOSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W205649
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205650
[ 1 ] W205648
SCF130SGSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W186969
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205660
[ 1 ] W205658
SCF130WHSU
A
B
C
D
E
F
[ 1 ] Case Assembly
[ 1 ] W192064
[ 1 ] Lo er Dra er Assembly
[ 2 ] Upper Dra er Assembly
[ 2 ] W205670
[ 1 ] W205668
H108982 [ 4 ]
M4 x 20mm
H184439 [ 2 ]
Handle

STEP A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.

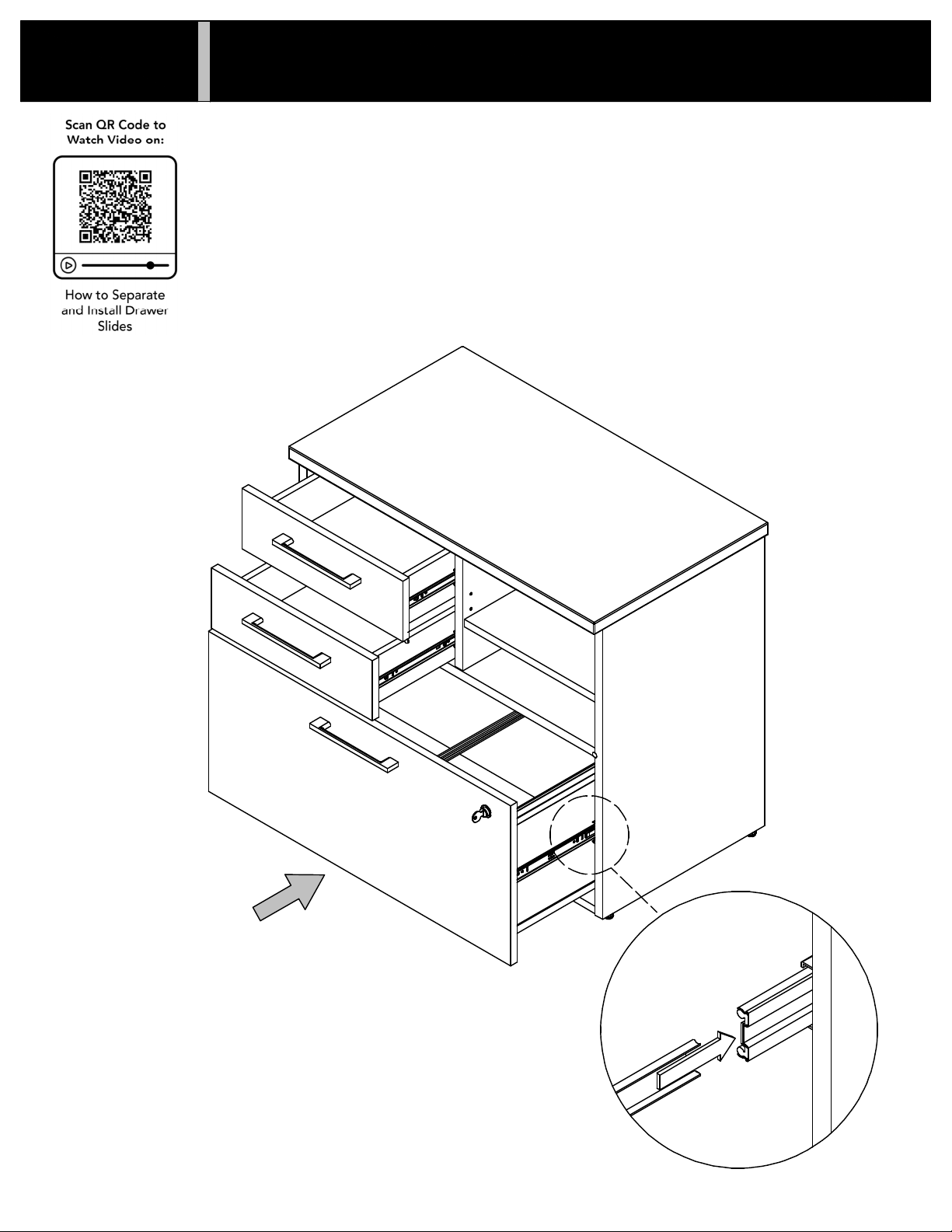

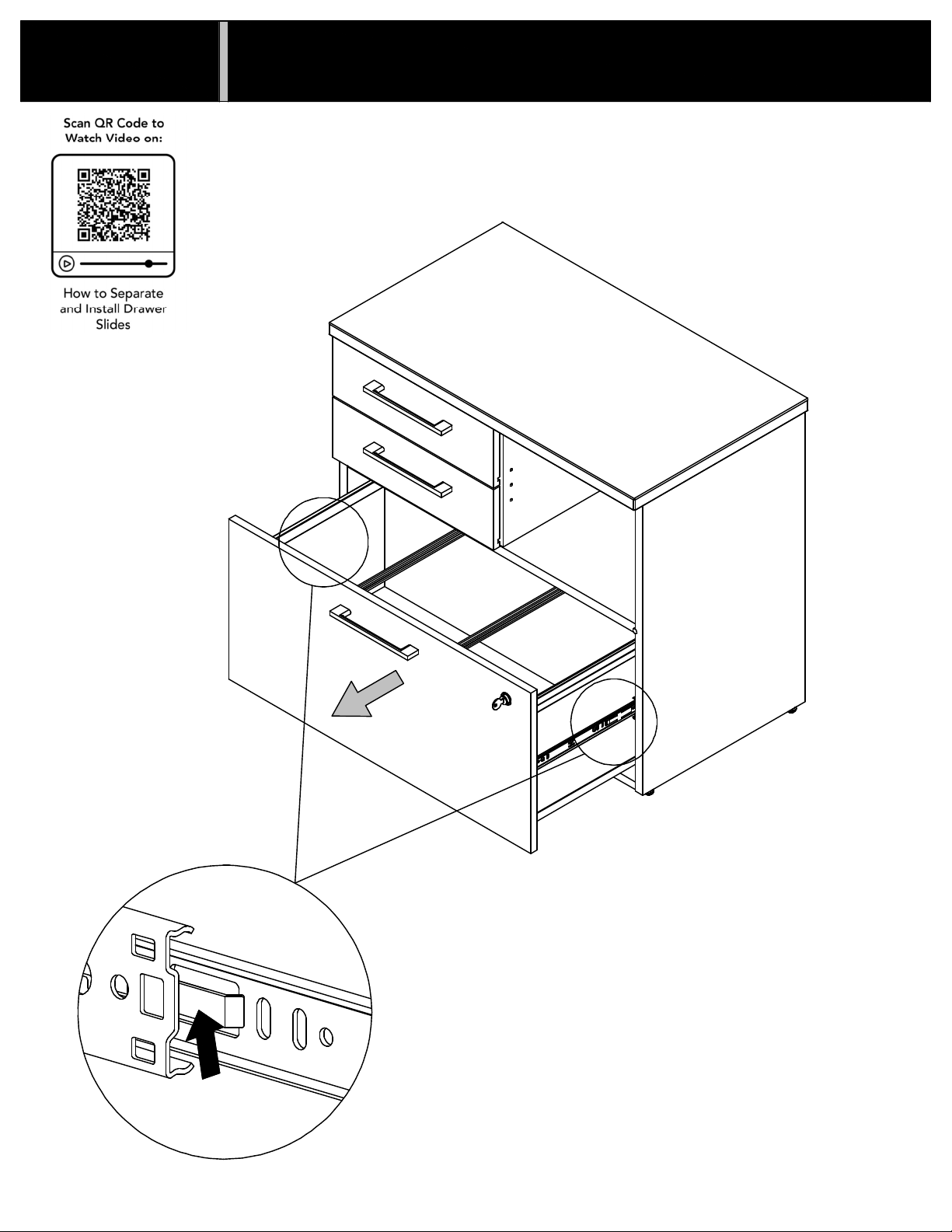

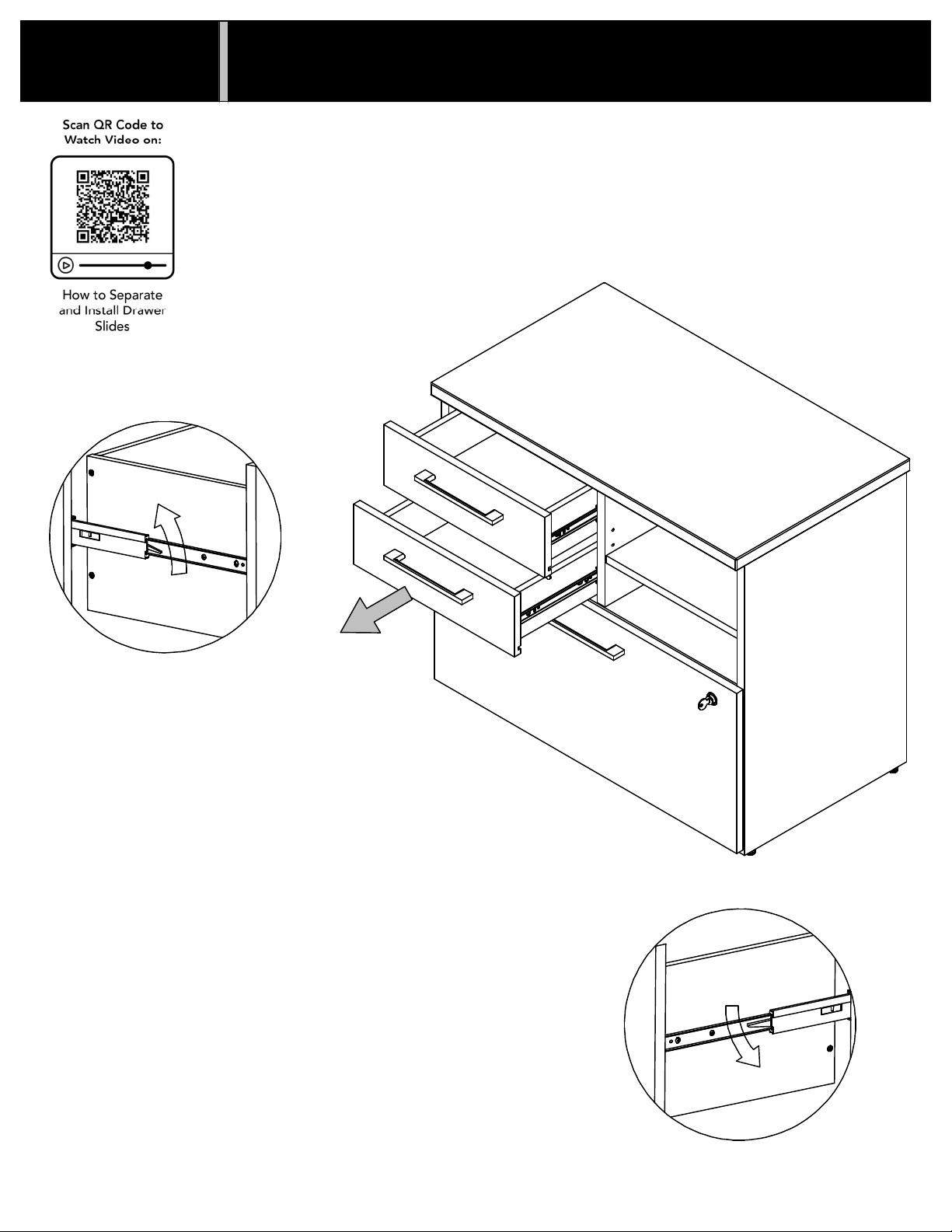

Drawer Removal
For left side push lock lever up and pull-out drawer.
Para deslizable izquierdo, empuje la palanca de cerra hacia arriba y tapa del gaveta.
Pour la coulisse gauche placez le verrou vers le haut et dessus du tiroir.
For right side push lock lever down and pull-out drawer.
Para deslizable derecho, empuje la palanca de cerrar hacia abajo y tapa del gaveta.
Pour la coulisse droite placez le verrou vers le bas et dessus du tiroir.
Lock Lever (Right)
Palanca de Cerradura (Derecho)
Levier d'arrêt (Droit)
Lock Lever (Left)
Palanca de Cerradura (Izquierdo)
Levier d'arrêt (Gauche)

STEP A170945F
Have an assembly question or need a replacement part? Just call
1-800-950-4782, we are here to help.
Drawer Removal
Push Button
Presionar el botón
Bouton poussoir

Drawer Insertion A170945F
