Bosch HMB5050 - 2.1 cu. ft. Microwave User manual

Installation Manual
Microwave Trim Kit
Oven Model: HMB
Trim Kit Models: HMT
HMB5050, HMB5051, HMB5060, HMB5061, HMT5051,
HMT5751, HMT5061

2
Table of Contents Installationinstructions
Safety Definitions .......................................................... 3
IMPORTANT SAFETY INSTRUCTIONS ........................ 4
Appliance Handling Safety ................................................. 4
Safety Codes and Standards ............................................. 4
State of California Proposition 65 Warnings ................... 4
Electric Safety ....................................................................... 4
GROUNDING INSTRUCTIONS .......................................... 4
Related Equipment Safety .................................................. 5
Before You Begin ........................................................... 6
Trim Kits ................................................................................. 6
Combination with Wall Ovens ............................................ 6
Tools and Parts Needed ..................................................... 6
Parts Included ....................................................................... 7
Power Requirements ........................................................... 7
Cabinet Cutout Dimensions ............................................... 8
Outlet Area ............................................................................ 8
Install Appliance ............................................................ 9
Prepare the Appliance ........................................................ 9
Prepare Cabinet Cutout ................................................... 10
Connect to Electricity and Install the Appliance ......... 11
Bosch®Support ........................................................... 12
Before Calling Service ...................................................... 12
Data Plate ........................................................................... 12
Service ................................................................................ 12
Parts and Accessories ..................................................... 12
0DLQ6WUHHW6XLWH
,UYLQH&$
4XHVWLRQV"
ZZZERVFKKRPHFRP

:HORRNIRUZDUGWRKHDULQJIURP\RX

3
Safety Definitions
9WARNING
This indicates that death or serious injuries may
occur as a result of non-observance of this warning.
9CAUTION
This indicates that minor or moderate injuries may
occur as a result of non-observance of this warning.
NOTICE: This indicates that damage to the appliance or
property may occur as a result of non-compliance with
this advisory.
Note: This alerts you to important information and/or
tips.

9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
4
IMPORTANTSAFETYINS READ AND SAVE THESE INSTRUCTIONS
INSTALLER: LEAVE THESE INSTRUCTIONS WITH THE
APPLIANCE AFTER INSTALLATION IS COMPLETE.
IMPORTANT: SAVE THESE INSTRUCTIONS FOR THE
LOCAL ELECTRICAL INSPECTOR'S USE.
WARNING
If the information in this manual is not followed exactly,
fire or shock may result causing property damage or
personal injury.
WARNING
Do not repair, replace or remove any part of the
appliance unless specifically recommended in the
manuals. Improper installation, service or maintenance
can cause injury or property damage. Refer to this
manual for guidance. All other servicing should be done
by a qualified technician.
Appliance Handling Safety
Unit is heavy; two people or proper equipment may be
needed to move it.
Do not lift appliance by door handle.
Hidden surfaces may have sharp edges. Use caution
when reaching behind or under appliance.
CAUTION
Wear gloves to avoid cutting fingers on sharp edges
during installation.
Safety Codes and Standards
This appliance complies with the latest version of one or
more of the following standards:
▯CAN/CSA C22.2 No. 61 - Household Cooking Ranges
▯UL 858 - Household Electric Ranges
▯CAN/CSA C22.2 No. 150 - Microwave Ovens
▯UL 923 - Microwave Cooking Appliances
▯UL 507 - Electric Fans
▯CAN/CSA C22.2 No. 113 - Fans and Ventilators
▯CSA C22.2 No. 64 - Household Cooking and Liquid-
Heating Appliances
▯UL 1026 - Electric Household Cooking and Food
Serving Appliances
It is the responsibility of the owner and the installer to
determine if additional requirements and/or standards
apply to specific installations.
State of California Proposition 65
Warnings
WARNING
This product contains chemicals known to the State of
California to cause cancer, birth defects or other
reproductive harm.
Electric Safety
WARNING
Before you plug in an electrical cord or turn on power
supply, make sure all controls are in the OFF position.
For appliances equipped with a cord and plug, do not
cut or remove the ground prong. It must be plugged into
a matching grounding type receptacle to avoid electrical
shock. If there is any doubt as to whether the wall
receptacle is properly grounded, the customer should
have it checked by a qualified electrician.
If required by the National Electrical Code (or Canadian
Electrical Code), this appliance must be installed on a
separate branch circuit.
Installer – show the owner the location of the circuit
breaker or fuse. Mark it for easy reference.
Before installing, turn power OFF at the service panel.
Lock service panel to prevent power from being turned
ON accidentally.
Be sure your appliance is properly installed and
grounded by a qualified technician. Installation, electrical
connections and grounding must comply with all
applicable codes.
GROUNDING INSTRUCTIONS
This appliance must be grounded. Grounding reduces
the risk of electric shock by providing a safe pathway for
electric current in the event of a short circuit.
This appliance is equipped with a cord having a
grounding wire with a grounding plug. The plug must be
plugged into an outlet that is properly installed and
grounded.
WARNING
Improper grounding can result in a risk of electric shock.
Consult a qualified electrician if the grounding
instructions are not completely understood, or if doubt
exists as to whether the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is
too short, have a qualified electrician install an outlet
near the appliance.

5
9IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
Related Equipment Safety
Remove all tape and packaging before using the
appliance. Destroy the packaging after unpacking the
appliance. Never allow children to play with packaging
material.
Never modify or alter the construction of the appliance.
For example, do not remove leveling legs, panels, wire
covers or anti-tip brackets/screws.

6
Before You Begin
Trim Kits
9WARNING
▯Trim kits are designed for use only with the Bosch
microwave oven models listed in table, do not
alter or modify any part of this kit or oven.
▯Unit is heavy and may require at least two people
to lift or move.
Combination with Wall Ovens
Your microwave oven can be installed into a cabinet or
wall by itself or above any Bosch wall oven.
9WARNING
To reduce the risk of fire and electric shock, install
microwave at least 3/4” above designated oven.
Tools and Parts Needed
▯Philips head screwdriver
▯Torx screwdriver (T-20)
▯1/16" drill bit and drill
▯Measuring tape
▯Pliers
▯Scissors
Trim Kits Microwave Ovens
30” Cabinet HMT5051 HMB5050
HMB5051
HMT5061 HMB5060
HMB5061
27” Cabinet HMT5751 HMB5050
HMB5051

7

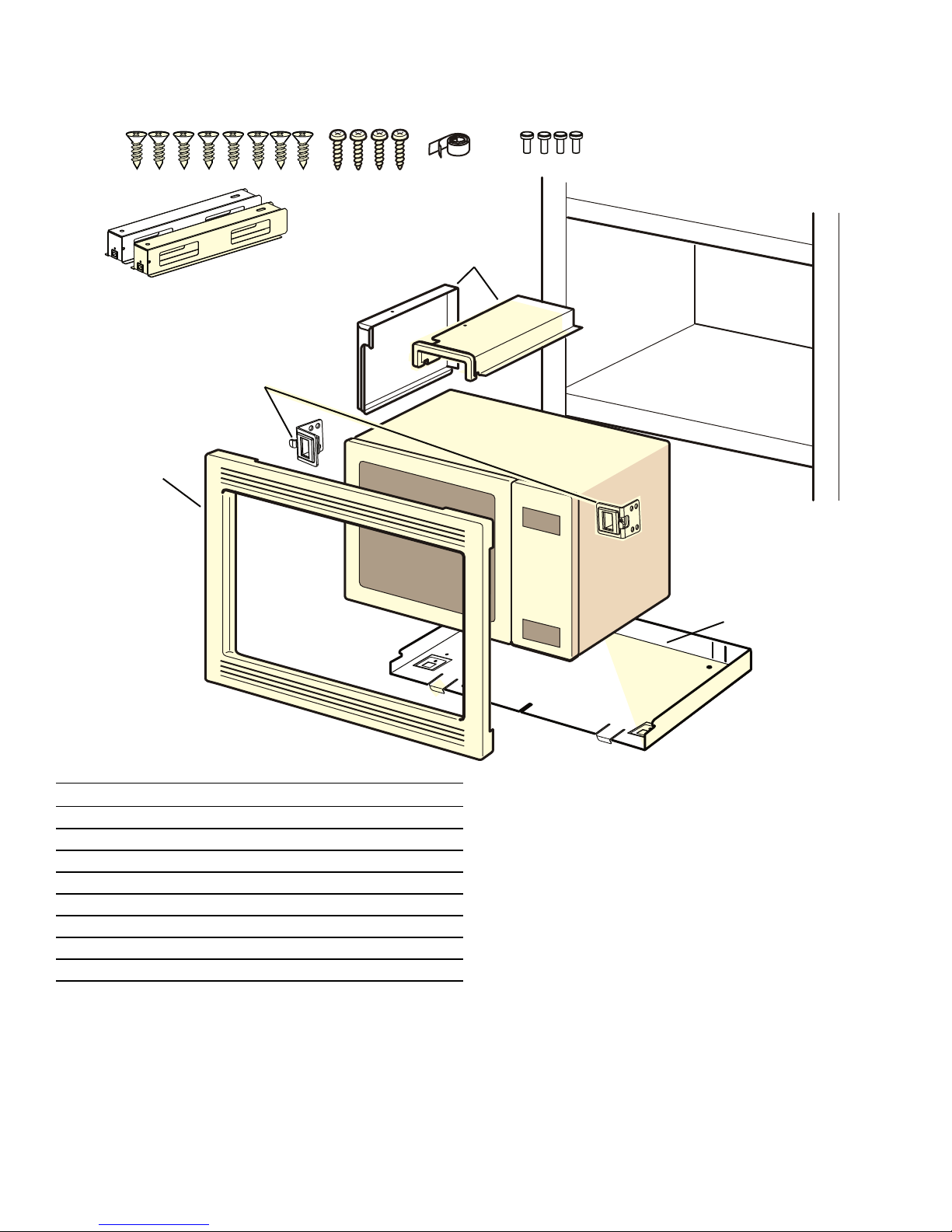

Parts Included
Power Requirements
The outlet must be properly grounded in accordance with
all applicable codes.
It can be installed in the back wall directly behind the
appliance.
Electrical specifications: refer to the manual
accompanying the microwave you purchased for specific
wiring requirements.
)
,
*
%'
(
+
$&
Parts included
A Philips flat head screws (8)
B Torx pan head screws (4)
C Adhesive tape
D Torx head bolts (4)
E Base Supports (2)
F Air Ducts (2)
G Cabinet Fixing Brackets (2)
H Faceplate
I Baseplate

8

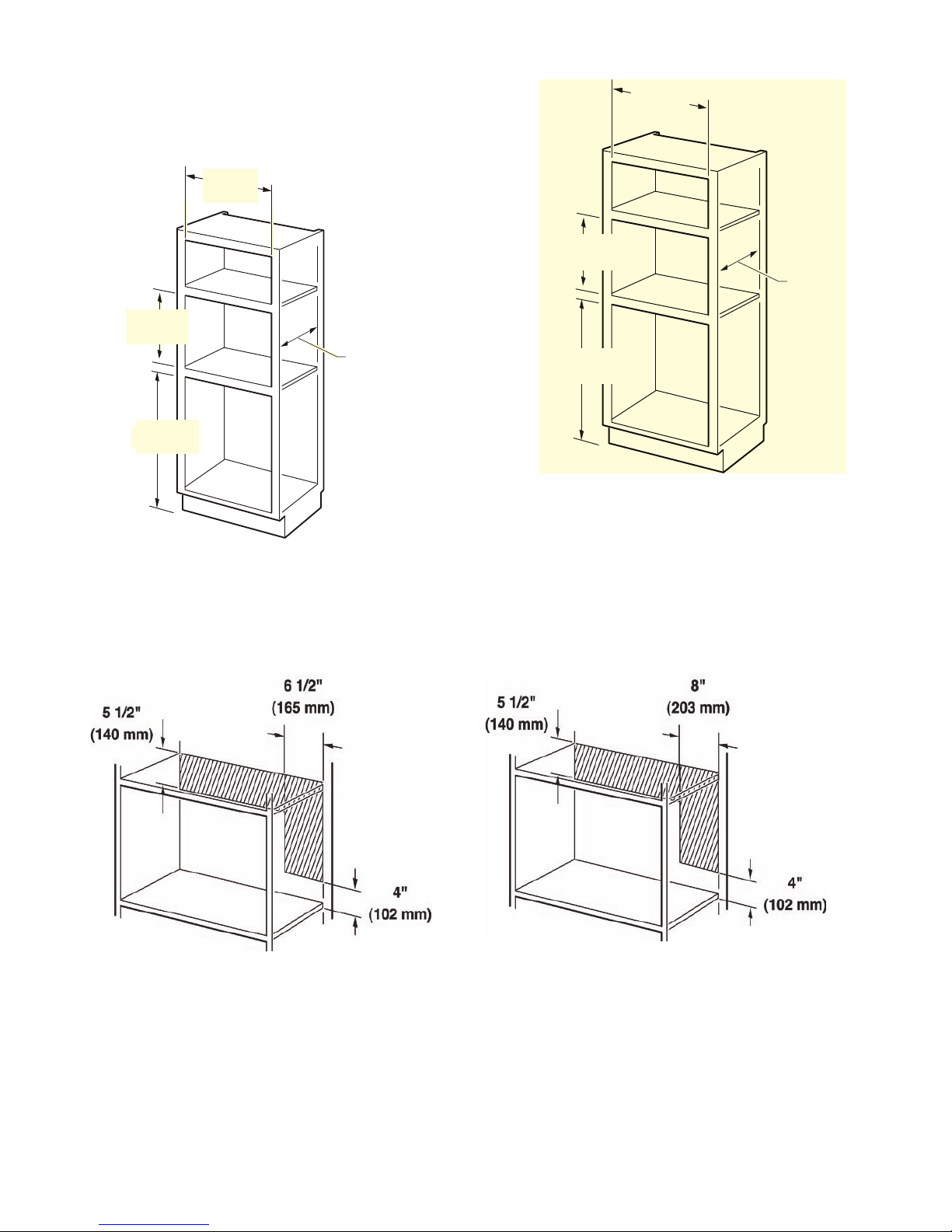

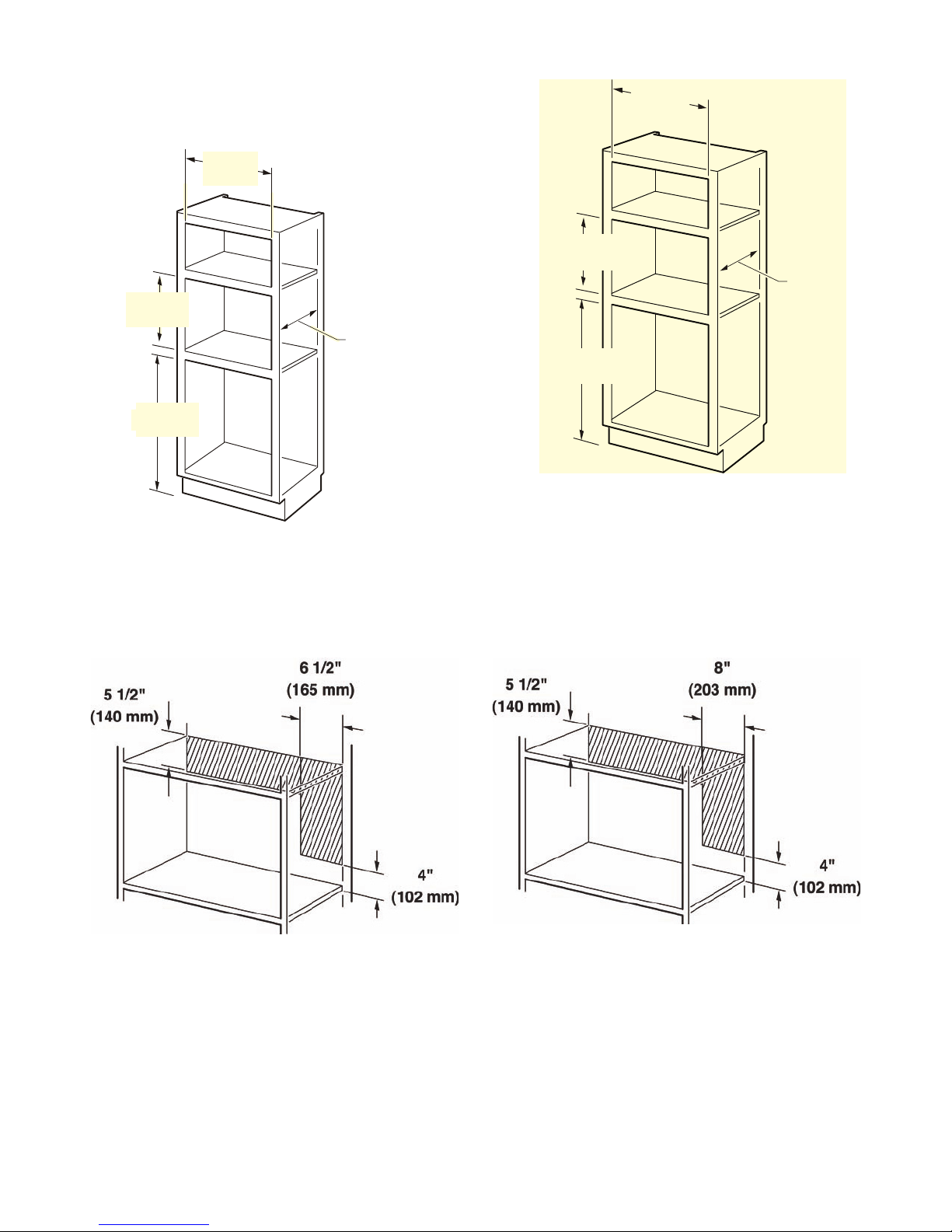

Cabinet Cutout Dimensions
Instructions are based on standard American cabinets.
27" Appliances
30" Appliances
Outlet Area
The outlet can be located anywhere within the shaded
area.
ʎ¼ʓʘ
PP
ʎ¼ʚ
PP
PLQè¼ʓʘ
PP
PLQ
PP
ʎ¼ʓʘ
PP
PLQ
PP
PLQè¼ʓʘ
PP
ʎ¼ʚ
PP



$
SS
OL
DQFHV $SSOLDQFHV

9
Install Appliance
Prepare the Appliance
Prepare the appliance according to figures 1-7.
Using pliers, rotate as you pull out to remove the plastic
microwave feet.
Attach base supports (E) with Torx pan head bolts (D).
Remove and save this T-20 Torx screw for air duct
installation.



Add tape (C) to air duct (F) and attach to Microwave,
being careful to align screw hole from Fig. 3.
Secure top air duct with T-20 Torx screw removed in
Fig. 3.



10
Prepare Cabinet Cutout
Prepare cabinet cutout according to figures 8-10.
Note: A block of wood may need to be added behind
the cabinet front, flush with the cabinet opening, to
secure the bracket.
Add tape (C) to side air duct (F) and attach to micro-
wave, being careful to align screw holes in top and rear
of side air duct (F) with holes in top air duct (F).
Secure side air duct (F) to top air duct (F) using two T-
20 Torx pan head bolts (B).
Fold up baseplate tabs to approximately 95 degrees.



Align baseplate (I) with two tabs as shown and a center
line drawn or scribed on the cabinet bottom and visible
in center front slot.
Drill pilot holes and attach cabinet fixing brackets (G)
using two phillips flat head screws each side.
D
E
D E

&/
GLD
GLD


11

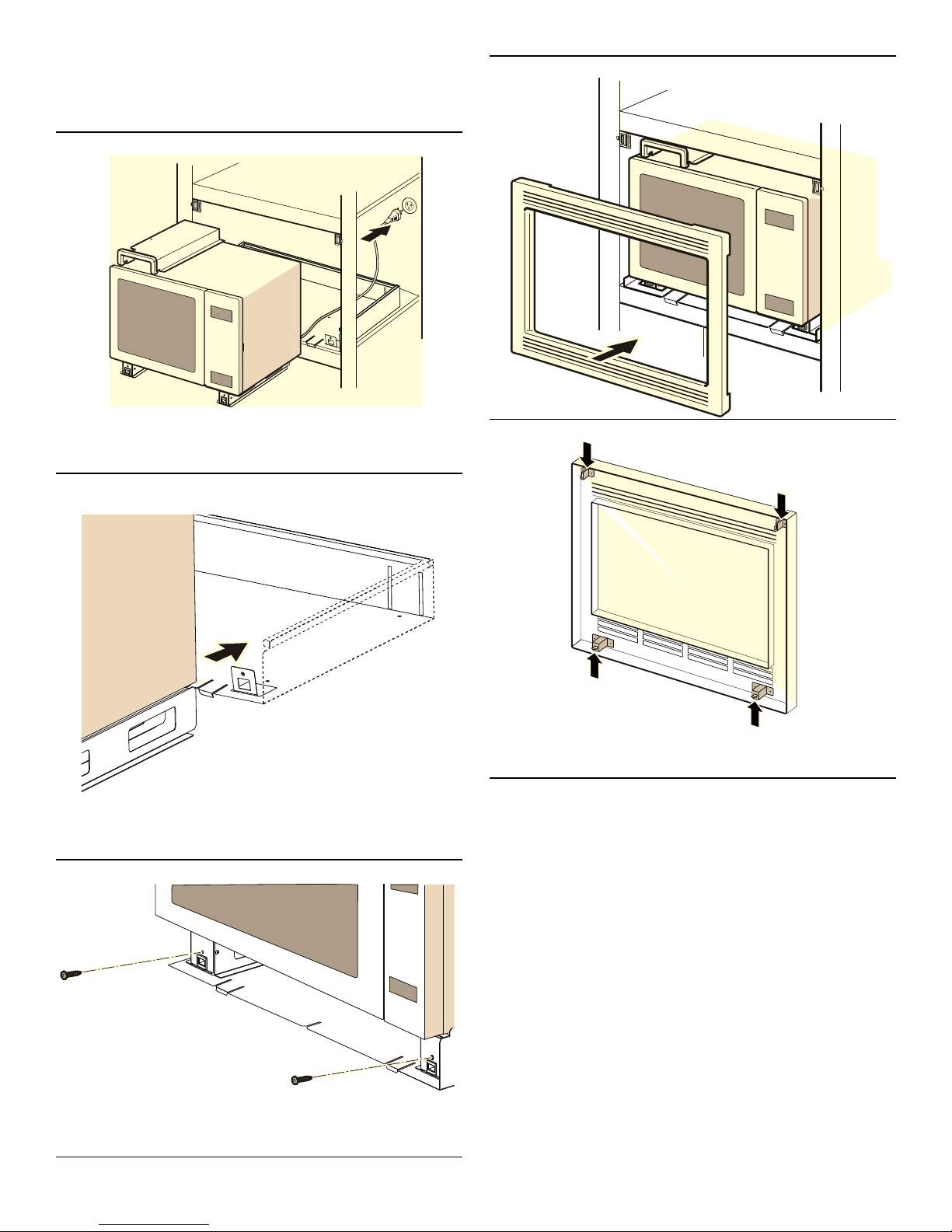

Connect to Electricity and Install the
Appliance
Note: Two people may be needed for this installation.
Insert plug into three-prong, grounded outlet according
to Figure 11. See “Power Requirements” in the section
“Before you begin” for electrical specifications.
Slide the unit back so that the base supports fit over the
baseplate tabs and align with the slots in the rear of the
baseplate.
Secure Microwave in cutout by using two T-20 Torx pan
head screws (B) to connect base supports (E) to base-
plate (I).



Note: Trim Kit attachment latches are vertical on top and
horizontal on the bottom of the Trim Kit.


12
9WARNING
Refer to Use and Care manual for safety instructions
prior to use of microwave.
Notes
▯Now the installation is complete. Turn the breaker
back on and test the microwave clock and operation
functions.
▯Do NOT clean decorative trim with abrasive cleaners.
Bosch®Support
Before Calling Service
See the Use and Care Manual for troubleshooting
information. Refer to the “Statement of Limited Product
Warranty” in the Use and Care Manual.
To reach a service representative, see the contact
information at the front of the manual. Please be
prepared with the information printed on your product
data plate when calling.
Data Plate
Keep your invoice or escrow papers for warranty
validation if service is needed.
Service
We realize that you have made a considerable
investment in your kitchen. We are dedicated to
supporting you and your appliance so that you have
many years of creative cooking.
Please don’t hesitate to contact our Customer Support
Department if you have any questions or in the unlikely
event that your Bosch® appliance needs service. Our
service team is ready to assist you.
USA
800-944-2904
www.bosch-home.com/us/support
Canada
800-944-2904
www.bosch-home.ca/en/support
Parts and Accessories
Parts, filters, descalers, stainless steel cleaners and more
can be purchased in the Bosch®eShop or by phone.
USA
www.bosch-home.com/us/store
Canada
Marcone 800-482-6022
or
Reliable Parts 800-941-9217

'DWD3ODW
H

13
Table de Matières Instructionsd’installation
Définitions de Sécurité ................................................ 14
CONSIGNES DE SÉCURITÉ IMPORTANTES ............. 15
Sécurité de manipulation de l'appareil .......................... 15
Codes et normes de sécurité ......................................... 15
Avertissements de la Proposition 65
de l’État de la Californie ................................................. 15
Sécurité électrique ............................................................ 15
INSTRUCTIONS DE MISE À LA TERRE ........................ 16
Sécurité apparentée concernant l'équipement ............ 16
Avant de commencer .................................................. 17
Kits de garniture ................................................................ 17
Combinaison avec fours encastrés ............................... 17
Outils et pièces nécessaires ........................................... 17
Pièces comprises .............................................................. 18
Exigences électriques ...................................................... 18
Dimensions de découpe de l'armoire ........................... 19
Emplacement de la prise ................................................ 19
Installation de l’appareil ............................................. 20
Préparez l'appareil ............................................................ 20
Préparation de la découpe de l'armoire ....................... 21
Branchez à l’électricité et installez l’appareil ............... 22
Soutien Bosch®........................................................... 23
Avant d'appeler le service de dépannage ................... 23
Plaque signalétique .......................................................... 23
Service ................................................................................ 23
Pièces et accessoires ..................................................... 23
0DLQ6WUHHW6XLWH
,UYLQH&$
4XHVWLRQ"
ZZZERVFKKRPHFRP

1RXVDWWHQGRQVGHYRVQRXYHOOHV

14
Définitions de Sécurité
9AVERTISSEMENT
Le non-respect de cet avertissement peut entraîner
la mort ou des blessures graves.
9ATTENTION
Le non-respect de cet avertissement peut entraîner
des blessures mineures ou modérées.
AVIS : Vous indique que des dommages à l'appareil ou
aux biens peuvent survenir si vous ne respectez pas cet
avertissement.
Remarque : Vous signale des informations importantes
ou des conseils.

15
9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES CONSIGNES
CONSIGNESDESÉCURIT LIRE ET CONSERVER CES CONSIGNES
INSTALLATEUR : LAISSEZ CES INSTRUCTIONS AVEC
L'APPAREIL APRÈS UNE FOIS L'INSTALLATION
TERMINÉE.
IMPORTANT : CONSERVER CES INSTRUCTIONS POUR
L'USAGE DE L'INSPECTEUR ÉLECTRIQUE LOCAL.
AVERTISSEMENT
Si l’information de ce guide n’est pas suivie exactement,
il peut en résulter un incendie ou un choc électrique
causant des dommages à la propriété, des blessures ou
la mort.
AVERTISSEMENT
Ne pas réparer ni remplacer toute pièce de l’appareil à
moins que cela ne soit expressément recommandé dans
ce manuel. Ne jamais modifier ni altérer la configuration
de l’appareil. Toute installation, réparation ou
maintenance inadéquate peut entraîner des blessures ou
des dommages matériels. Se reporter à ce manuel pour
obtenir des conseils sur la façon de procéder. Toute
réparation doit être effectuée par un centre de réparation
autorisé par l’usine.
Sécurité de manipulation de l'appareil
Cet appareil est lourd. Deux personnes ou l´équipement
approprié pourraient être requises pour le déplacer.
Ne pas soulever I´appareil par la poignée de la porte.
Certaines surfaces peuvent avoir des bords tranchants.
Faire attention en étendant le bras derrière l’appareil ou
en dessous.
ATTENTION
Portez des gants pour éviter de vous couper les doigts
sur les rebords pointus au cours de l'installation.
Codes et normes de sécurité
Cet appareil est conforme à la version la plus récente
de l'une ou plusieurs des normes suivantes :
▯CAN/CSA C22.2 No. 61 - Cuisinières pour usage
ménager (Household Cooking Ranges)
▯UL 858 - Cuisinières électriques domestiques
(Household Electric Ranges)
▯CAN/CSA C22.2 No. 150 - Fours à micro-ondes
(Microwave Ovens)
▯UL 923 - Appareils de cuisson à micro-ondes
(Microwave Cooking Appliances)
▯UL 507 - Ventilateurs électrique (Electric Fans)
▯CAN/CSA C22.2 No. 113 - Ventilateurs et soufflantes
(Fans and Ventilators)
▯CSA C22.2 No. 64 - Appareils de cuisson domestique
et de chauffage des liquides (Household Cooking and
Liquid-Heating Appliances)
▯UL 1026 - Appareils électriques domestiques pour la
cuisson et la préparation des aliments (Electric
Household Cooking and Food Serving Appliances)
Il incombe au propriétaire et à l’installateur de déterminer
si des exigences et/ou normes additionnelles
s´appliquent pour des installations spécifiques.
Avertissements de la Proposition 65 de
l’État de la Californie
AVERTISSEMENT
Ce produit contient des produits chimiques connus de
l’État de la Californie pour causer le cancer, des
anomalies congénitales ou d’autres problèmes de
reproduction.
Sécurité électrique
AVERTISSEMENT
Avant de brancher un cordon électrique ou de mettre
l'appareil sous tension, s'assurer que les commandes
sont en position d'ARRÊT.
Pour les appareils dotés d'un cordon et d'une fiche, ne
pas couper ou enlever la broche de mise à la terre. Le
cordon doit être branché dans une prise de courant
adaptée de type mise à la terre pour éviter tout risque
d'électrocution. S'il y a un doute en ce qui concerne la
mise à la terre de la prise murale, le client devra
s'adresser à un électricien qualifié.
S'il y a lieu, conformément au Code national de
l'électricité (ou au Code canadien de l'électricité), cet
appareil doit être installé sur un circuit de dérivation
séparé.
Installateur – Indiquer au propriétaire l’emplacement du
disjoncteur ou du fusible. Identifier sa position pour
pouvoir le retrouver facilement.
Avant l'installation, mettre l'appareil hors service au
panneau de service. Verrouiller le panneau d'entrée
d'électricité pour éviter que le courant ne soit
accidentellement rétabli.
S'assurer que l'appareil est installé et mis à la terre par
un technicien qualifié. L'installation, les connexions
électriques et la mise à la terre doivent être conformes à
tous les codes applicables.

9CONSIGNES DE SÉCURITÉ IMPORTANTES
LIRE ET CONSERVER CES CONSIGNES
16
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. En cas de court-
circuit électrique, la mise à la terre réduira le risque de
choc électrique en offrant au courant électrique un fil
d'évacuation.
Cet appareil est muni d'un cordon électrique comportant
un conducteur de terre et une prise de mise à la terre.
La fiche doit être branchée dans une prise qui a été
installée et mise à la terre de façon appropriée.
AVERTISSEMENT
Une mise à la terre inadéquate peut entraîner un risque
d'électrocution. Consultez un électricien qualifié si vous
ne comprenez pas parfaitement les instructions de mise
à la terre ou si vous avez des doutes quant à la qualité
de mise à la terre. N'utilisez pas de rallonge. Si
le cordon d'alimentation est trop court, demandez à
un électricien ou un technicien qualifié d'installer une
prise à proximité de l'appareil.
Sécurité apparentée concernant
l'équipement
Enlever le ruban adhésif et l’emballage avant d’utiliser
l’appareil. Détruire l’emballage après avoir déballé
l’appareil. Ne jamais laisser les enfants jouer avec les
matériaux de conditionnement.
Ne jamais modifier ni altérer la configuration de
l'appareil. Par exemple, ne pas retirer les pieds de
nivellement, les panneaux, les couvercles de câblage ou
les fixations/vis antibasculement.

17
Avant de commencer
Kits de garniture
9ATTENTION
▯Les kits de garniture sont conçus uniquement
pour les modèles de four à micro-ondes Bosch
répertoriés dans le tableau, ne pas altérer ou
modifier une quelconque partie de ce kit ou du
four.
▯Cet appareil est lourd et pourraient être requises
deux personnes pour le soulever ou le déplacer.
Combinaison avec fours encastrés
Votre four à micro-ondes peut être installé seul dans une
armoire ou dans un mur ou au-dessus d’un fours
encastrés Bosch.
9AVERTISSEMENT
Pour réduire les risques d'incendie et de choc
électrique, installer le micro-ondes au moins 3/4 po
au-dessus du four désigné.
Outils et pièces nécessaires
▯Tournevis cruciforme
▯Tournevis Torx T-20
▯Perceuse avec forets (1/16 po)
▯Ruban à mesurer
▯Pinces
▯Ciseaux
Kits de garni-
ture Fours à micro-ondes
Armoire de
30 po HMT5051 HMB5050
HMB5051
HMT5061 HMB5060
HMB5061
Armoire de
27 po HMT5751 HMB5050
HMB5051

18
Pièces comprises
Exigences électriques
La prise doit être correctement reliée à la terre selon tous
les codes applicables.
Il peut être installé dans le mur arrière directement
derrière l’appareil.
Caractéristiques électriques : Reportez-vous au manuel
accompagnant le micro-ondes que vous avez acheté
pour les besoins de câblage spécifiques.
)
,
*
%'
(
+
$&
Pièces incluses
A Vis Phillips à tête plate (8)
B Vis à tête cylindrique Torx (4)
C Ruban adhésif
D Boulons à tête Torx (4)
E Supports de base (2)
F Conduit d'air (2)
G Supports d’attache de l’armoire (2)
H Plaque avant
I Socle

19
Dimensions de découpe de l'armoire
Ces instructions se fondent sur les armoires de type
américain standard.
Appareils électroménagers de 27 po
Appareils électroménagers de 30 po
Emplacement de la prise
La prise peut être installée n'importe où dans l'espace
grisé.
ʎ¼ʓʘ
PP
ʎ¼ʚ
PP
PLQè¼ʓʘ
PP
PLQ
PP
ʎ¼ʓʘ
PP
PLQ
PP
PLQè¼ʓʘ
PP
ʎ¼ʚ
PP
$SSDUHLOV
p
OHFWURP
p
QDJHUVGHSRPP $SSDUHLOVpOHFWURPpQDJHUVGHSRPP

20
Installation de l’appareil
Préparez l'appareil
Préparez l’appareil en suivant les figures 1 à 7.
À l'aide de pinces, retirez les pieds en plastique du
micro-ondes tout en les tournant.
Fixez les supports de base (E) avec les vis à tête cylin-
drique Torx (D).
Retirez et conservez cette vis à tête Torx T-20 pour l'ins-
tallation du conduit d'air.



Ajoutez du ruban adhésif (C) au conduit d'air (F) et fixez-
le au micro-ondes, en l'alignant soigneusement avec le
trou pour la vis de la fig. 3.
Fixez le conduit d'air du dessus en place avec la vis à
tête Torx T-20 retirée à la fig. 3.


