Bras MAESTRALE JOLLY 12-20 User manual

JOLLY 12-20 MAESTRALE
JOLLY 12-20
MANUALE D’ISTRUZIONI
OPERATOR’S MANUAL
CARNET D’INSTRUCTIONS
GEBRAUCHSANWEISUNG
MANUAL DE INSTRUCCIONES

DICHIARAZIONE DI CONFORMITÀ CE
Noi Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano- ITALY dichiariamo, sotto la nostra responsabilità, che i prodotti MAESTRALE
JOLLY 12.1 - 12.2 - 12.3 - 12.4 - 20.1 - 20.2 - 20.3 - 20.4 230V 50Hz sono conformi alle seguenti Normative:
In ottemperanza alle Direttive EC 73/23, EC 98/37, EC 89/336.
EC DECLARATION OF CONFORMITY
We Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declare, under our responsibility, that the products MAESTRALE
JOLLY 12.1 - 12.2 - 12.3 - 12.4 - 20.1 - 20.2 - 20.3 - 20.4 230V 50Hz are in conformity with the following Standards:
Following the provisions of the Directives EC 73/23, EC 98/37, EC 89/336.
DECLARATION DE CONFORMITE CE
Nous Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY déclarons, sous notre responsabilité, que les produits MAESTRALE
JOLLY 12.1 - 12.2 - 12.3 - 12.4 - 20.1 - 20.2 - 20.3 - 20.4 230V 50Hz sont conformes aux Normes suivantes:
Conformément aux Directives EC 73/23, EC 98/37, EC 89/336.
EG-ÜBEREINSTIMMUNGSERKLÄRUNG
Wir Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY erklären auf eigene Verantwortung, daß die Produkte MAESTRALE
JOLLY 12.1 - 12.2 - 12.3 - 12.4 - 20.1 - 20.2 - 20.3 - 20.4 230V 50Hz mit den folgenden Normen übereinstimmen
Gemäß den EWG-Richtlinien EC 73/23, EC 98/37, EC 89/336.
DECLARACIÓN DE CONFORMIDAD CE
Nosotros Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declararamos, bajo nuestra responsabilidad, que los productos
MAESTRALE JOLLY 12.1 - 12.2 - 12.3 - 12.4 - 20.1 - 20.2 - 20.3 - 20.4 230V 50Hz responden con las siguientes Normativas:
En cumplimiento de las Normas EC 73/23, EC 98/37, EC 89/336.
-
-
-
-
-
EN 292 Part 1 1991
EN 292 Part 2 1991
EN 60335-1 1995
EN 60335-2-75 1994
DIN VDE 700 Teil 240 1983, mod. A1 1988
-
-
-
-
EN 60555-2 1994
EN 60555-3 1986
EN 61000-3-2 1986
EN 61000-3-3 1994
-
-
-
-
-
EN 292 Part 1 1991
EN 292 Part 2 1991
EN 60335-1 1995
EN 60335-2-75 1994
DIN VDE 700 Teil 240 1983, mod. A1 1988
-
-
-
-
EN 60555-2 1994
EN 60555-3 1986
EN 61000-3-2 1986
EN 61000-3-3 1994
-
-
-
-
-
EN 292 Part 1 1991
EN 292 Part 2 1991
EN 60335-1 1995
EN 60335-2-75 1994
DIN VDE 700 Teil 240 1983, mod. A1 1988
-
-
-
-
EN 60555-2 1994
EN 60555-3 1986
EN 61000-3-2 1986
EN 61000-3-3 1994
-
-
-
-
-
EN 292 Part 1 1991
EN 292 Part 2 1991
EN 60335-1 1995
EN 60335-2-75 1994
DIN VDE 700 Teil 240 1983, mod. A1 1988
-
-
-
-
EN 60555-2 1994
EN 60555-3 1986
EN 61000-3-2 1986
EN 61000-3-3 1994
-
-
-
-
-
EN 292 Part 1 1991
EN 292 Part 2 1991
EN 60335-1 1995
EN 60335-2-75 1994
DIN VDE 700 Teil 240 1983, mod. A1 1988
-
-
-
-
EN 60555-2 1994
EN 60555-3 1986
EN 61000-3-2 1986
EN 61000-3-3 1994
vedere targa dati sulla macchina
see data plate on the machine
voir la plaque sur l’appareil
siehe Dispenser Typenschild
ver la placa del distribuidor
Bras Internazionale spa
L’Amministratore Delegato
(luogo ed anno di prod. - place and mfr. year - lieu et an de production
Produktionsort und Produktionsjahr - lugar y año de producción)
MAESTRALE JOLLY 12-20

3
ITALIANO 4
ENGLISH 8
FRANCAIS 12
DEUTSCH 16
ESPAÑOL 20
1. L'apparecchio è garantito per un periodo di dodici mesi dalla data di acquisto.
Tale data viene certificata dalla ricevuta e/o fattura fiscale e/o da un documento at-
testante l'avvenuta consegna dell'apparecchio all'acquirente.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti compo-
nenti l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione a con-
dizione che: A- il difetto di funzionamento dell'apparecchio sia stato -a pena di
decadenza- denunziato per iscritto dall'acquirente al produttore entro otto giorni dal-
la scoperta del difetto stesso; B-ove l'acquirente abbia diritto alla garanzia, sarà do-
vere di Ugolini s.p.a. provvedere -a sua insindacabile discrezione- alla sostituzione
integrale dell'apparecchio, ovvero alla sostituzione o riparazione delle sole parti di
esso riconosciute difettose all'origine, per vizi di fabbricazione.
3. Sono escluse dalla garanzia le parti dell'apparecchio aventi funzione estetica e/o
ornamentale, nonché le parti che dovessero risultare difettose a causa -o per effet-
to- di circostanze non connesse a vizi di fabbricazione ovvero a negligenza, imperi-
zia o trascuratezza nell'uso, installazione errata o, comunque, difforme rispetto le
istruzioni fornite dal produttore, manutenzione errata o eseguita da personale non
autorizzato da Ugolini s.p.a., o, comunque, effettuata in modo difforme rispetto alle
istruzioni fornite dal produttore, (ivi) trasporto eseguito in modo inidoneo o, comun-
que, con modalità differenti rispetto quelle indicate dal produttore; sono altresì
esclusi dalle prestazioni in garanzia gli interventi tecnici inerenti l'installazionee l'al-
lacciamento agli impianti di alimentazione elettrica o idrica.
4. E' esclusa dalla garanzia la responsabilità del produttore per l'ipotesi in cui l'ap-
parecchio determini la distruzione o il deterioramento di una cosa diversadall'appa-
recchio stesso; è, inoltre, esclusa la responsabilità del produttore per eventuali
danni che possano, direttamente o indirettamente, derivare a persone e/o cose per
effetto della -e/o in correlazione alla- mancata o inesatta osservanza di tutte le pre-
scrizioni indicate nel manuale di istruzioni allegato all'apparecchio; nelle ipotesi in
cui il produttore sia tenuto a rispondere dei danni subiti dall'acquirente, il risarcimen-
tononpotràinognicasocomportare,acarico di Ugolinis.p.a.,unesborso superiore
al prezzo versato dall'acquirente per l'acquisto del prodotto.
5. Sono escluse dalla garanzia anche tutte le spese di trasporto.
6. L'intervento di riparazione dell'apparecchio deve essere effettuato presso Ugolini
s.p.a., ovvero presso uno dei laboratori autorizzati dalla medesima; le spese di tra-
sporto, ed i rischi ad esso connessi, sono interamente a carico dell'acquirente; ove
l'intervento di riparazione sia effettuato a domicilio, l'acquirente sarà tenuto a corri-
spondere il diritto fisso di chiamata in vigore presso il produttore alla data dell'inter-
vento.
7. Trascorsi dodici mesi dall'acquisto, decadeil diritto di garanzia e l'assistenza ver-
rà esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti
sostituite e quelle di trasporto.
8. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia
a seguito di intervenuto guasto.
9. E' escluso dalla garanzia l'apparecchio la cui targa di identificazionerisulti mano-
messa, asportata o comunque in condizioni tali da non rendere possibile l'identifica-
zione certa dell'apparecchio stesso.
10. Tale garanzia è valida solo nel territorio in cui l'acquirente ha la propria sede le-
gale alla data dell'acquisto dell'apparecchio.
GARANZIA
Ai sensi dell’art.13 del Decreto Legislativo 25 Luglio2005, n.151 “Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso
di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè
allo smaltimento dei rifiuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confe-
zione indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e
gestita dal produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà
quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire
la raccolta separata dell’apparecchiatura giunta a fine vita.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o rici-
clo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.
Pursuant to the European Directives 2002/95/EC, 2002/96/EC and 2003/108/EC,
on restricting the use of hazardous substances in electric and electronic equip-
ment and on the disposal of waste material.
The crossed out wheelie bin symbol applied to equipment or packaging means
that the product should be collected separately from other types of waste at the
end of its useful life.
The separate collection of equipment that has reached the end of its life cycle is organised
and managed by the manufacturer. A user that wishes to dispose of this product should
therefore contact the manufacturer and follow the instructions given with respect to the se-
parate collection of obsolete equipment.
Correct separate collection and the subsequent recycling, treatment and environmentally
compatible disposal of discarded equipment is of aid in avoiding possible negative effects
for the environment and people's health and facilitates the re-use or recycling of the mate-
rials of which the equipment is made.
Illegal disposal of this product on part of the owner will give way to the application of admi-
nistrative fines as provided by current laws.
Conformément aux Directives européennes 2002/95/CE, 2002/96/CE et 2003/
108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans
les appareils électriques et électroniques, ainsi qu'à l'élimination conforme et au
recyclage des déchets.
Le symbole de la poubelle barrée indiqué sur l'appareil ou sur sa boîte indique
qu'à la fin de sa vie utile ce produit doit être éliminé séparément des autres dé-
chets et conformément aux lois en vigueur en la matière.
La collecte différenciée de cet appareil à la fin de sa vie utile, est organisée et gérée par
le producteur. Par conséquent, lorsque l'utilisateur souhaitera jeter cet appareil il devra
contacter le producteur et respecter le système que ce dernier aura mis en place pour réa-
liser la collecte différenciée des appareils arrivés à la fin de leur vie utile.
La collecte différenciée correctement effectuée, suivie de l'envoi des appareils éliminés au
recyclage, avec traitement et élimination des déchets dans le plus strict respect de l'envi-
ronnement, est une procédure fondamentale qui contribue à éviter les possibles effets né-
gatifs sur notre environnement et sur notre santé, et qui favorise la réutilisation et/ou le
recyclage des matériaux qui composent ces appareils.
L'éliminationabusive deceproduit parson propriétairecomportel'applicationdesanctions
administratives sévères, prévues par la réglementation en vigueur.
Laut EG-Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Be-
schränkung der Verwendung gefährlicher Stoffe in elektronischen Geräten sowie
zur Abfallentsorgung.
Das Symbol des durchgestrichenen Abfallcontainers auf der Packung gibt an,
dass das Produkt zum Ende seiner Lebensdauer getrennt von den anderen Abfäl-
len entsorgt werden muss.
Die getrennte Abfallsammlung dieses Geräts am Ende seiner Lebensdauer wird vom Her-
steller organisiert und verwaltet. Der Nutzer, der das Gerät entsorgen möchte, muss sich
daher mit dem Hersteller in Verbindung setzen und das System befolgen, das dieser an-
gewendet hat, um das Altgerät der getrennten Abfallsammlung zuzuführen.
Eine angemessene Mülltrennung, die das Altgerät zur Wiederverwertung und umweltver-
träglichen Entsorgung führt, trägt dazu bei, mögliche negative Auswirkungen auf die
Umwelt und die Gesundheit zu vermeiden und fördert die Wiederverwendung bzw. das
Recycling der Materialien, aus denen das Gerät besteht.
Die unerlaubte Entsorgung des Produkts durch den Benutzer zieht die Anwendung der
von der geltenden Richtlinie vorgesehenen Ordnungsstrafen nach sich.
En virtud de las Directivas europeas 2002/95/CE, 2002/96/CE y 2003/108/ CE,
relativas a la reducción del uso de sustancias peligrosas en los aparatos eléctri-
cos y electrónicos, así como a la eliminación de residuos.
El símbolo del contenedor tachado que aparece impreso sobre el aparato o sobre
su embalaje indica que al finalizar la vida útil del producto éste nunca debe depo-
sitarse junto al resto de residuos.
La recogida selectiva de este equipo cuando llegue al final de su vida útil la gestionará y
organizará el fabricante. El usuario que desee deshacerse de este equipo deberá ponerse
en contacto con el fabricante y seguir el sistema que éste haya adoptado para permitir la
recogida selectiva del aparato que haya llegado al final de su vida útil.
La recogida selectiva adecuada para el posterior reciclaje, tratamiento y eliminación del
equipo inservible, compatible con el medio ambiente, contribuye a evitar posibles efectos
negativos para el medio ambiente y para la salud y favorece la reutilización y/o el reciclaje
de los materiales de los que está compuesto el equipo.
La eliminación inadecuada del producto por parte de su propietario comportará la aplica-
ción de las sanciones administrativas previstas por la normativa vigente.

MAESTRALE JOLLY 12-20
4
ITALIANO
1 CARATTERISTICHE TECNICHE
E’ riservato il diritto di modifica senza preavviso.
2 INTRODUZIONE
E’ necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richie-
de pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore duran-
te le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e ri-
montaggio, essendo operazioni giornaliere, siano conosciute
senza possibilità di errore a chi utilizza il distributore.
3 INSTALLAZIONE
1 Estrarre il distributore dall’imballo, che è consigliabile con-
servare per future necessità.
2 Controllare che il distributore non abbia subito danni da tra-
sporto. In caso contrario, provvedere immediatamente ad effet-
tuare il reclamo presso il vettore.
3 Appoggiare il distributore su un banco in grado di soste-
nerne il peso, anche a carico completo, tenendo presente
quanto detto all’avvertimento IMPORTANTE del prece-
dente punto 1.
4 Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
distributore per non ostacolare il flusso d’aria di raffredda-
mento.
5 Controllare la stabilità dell’apparecchio regolando eventual-
mente i piedini in altezza.

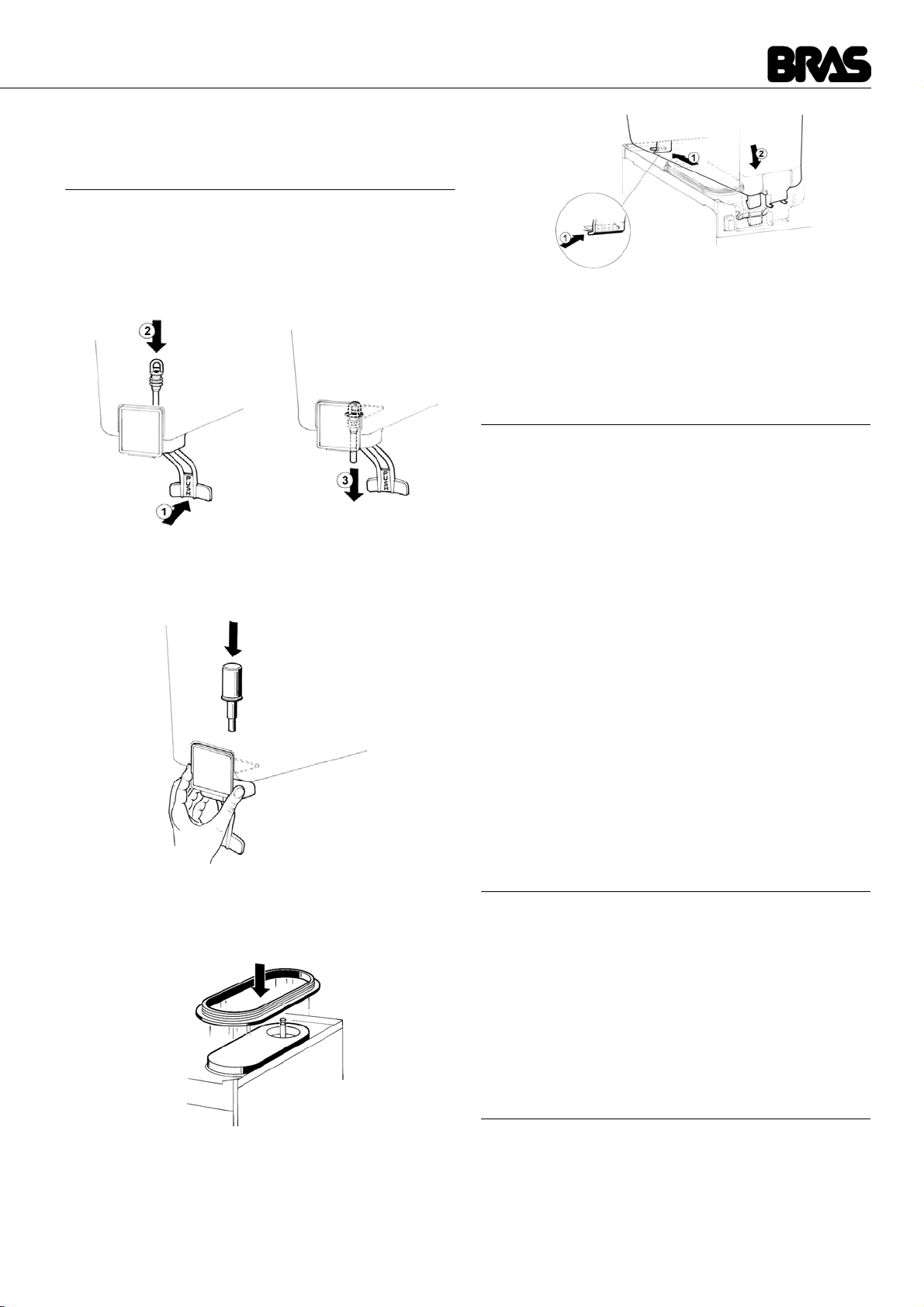

6 Nel caso di apparecchio dotato di rubinetto a gravità mon-
tare il rubinetto facendo riferimento a quanto illustrato al para-
grafo 5.3.4 RIMONTAGGIO.
7 Prima di collegare elettricamente il distributore controllare
che la tensione di rete sia quella corretta indicata in targa. Col-
legare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Se il distributore è fornito senza spina, collegare
al cavo una spina conforme alle norme vigenti nel vostro
paese, provvista di spinotto o contatti di terra ed adatta a cor-
renti di almeno 10 A 250 V (per aree aventi tensioni di 220-
230 V 50-60 Hz) e 20 A 250 V (per aree aventi tensioni di 100-
115 V 50-60 Hz). Nel caso si volesse realizzare un collega-
mento fisso alla rete, collegare il cavo ad un interruttore a
parete di tipo bipolare con apertura dei contatti di almeno 3
mm. Non usare prolunghe per collegare elettricamente l'appa-
recchio.

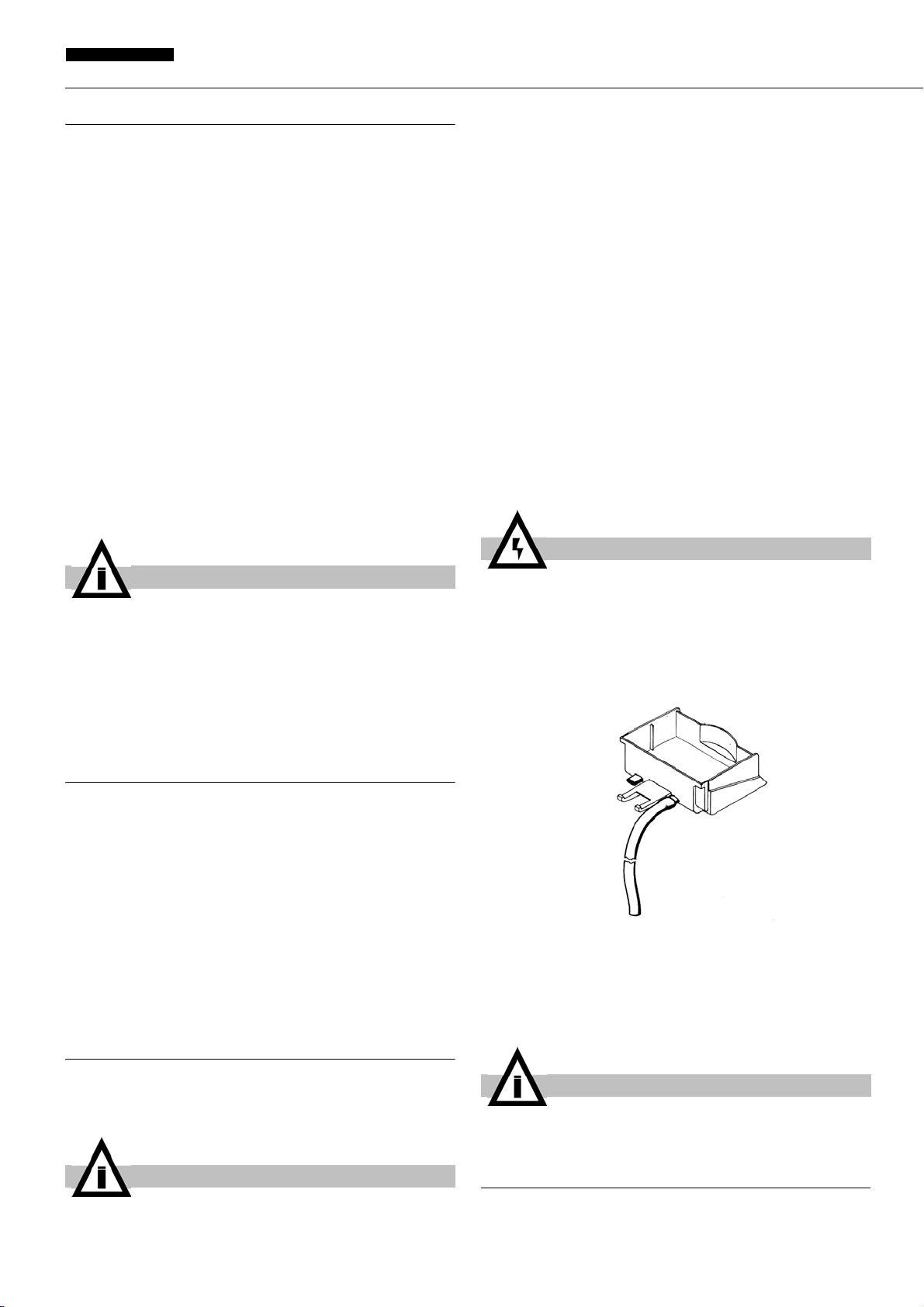

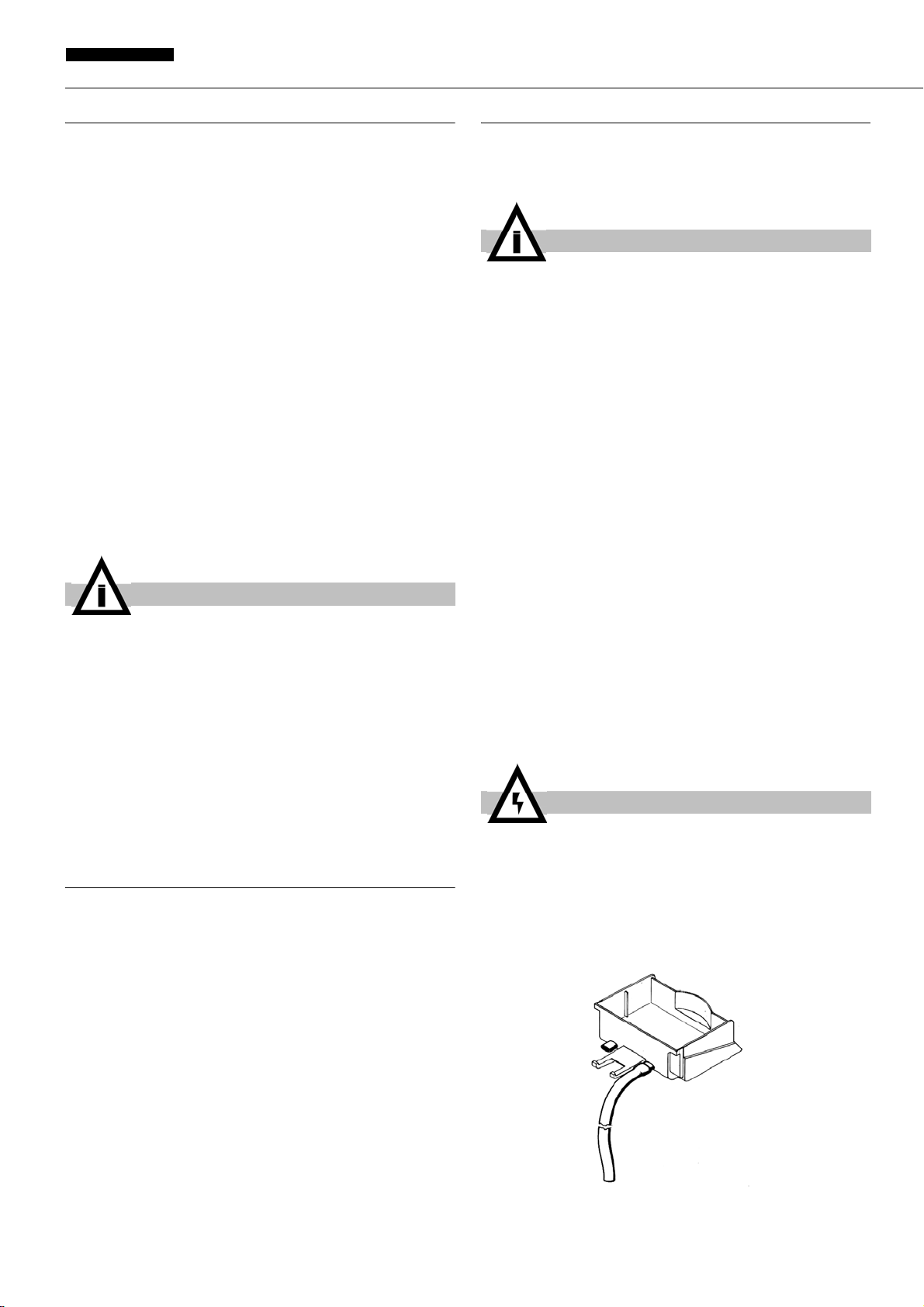

8 II cassetto raccogligocce è dotato di due attacchi di drenag-
gio con diaframma. Nel caso si desideri lo svuotamento conti-
nuo del cassetto, perforare il diaframma (ad esempio con un
cacciavite) di uno dei due attacchi di drenaggio e collegarlo ad
un tubo di scarico (vedere figura 1).
figura 1
9 Il distributore non esce prelavato e sanitizzato dalla fab-
brica. Prima dell’uso esso deve essere smontato, lavato e sani-
tizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 5.3 PULIZIA.
12.1
20.1 12.2 20.2 12.3 20.3 12.4 20.4
Contenitori trasparenti smontabili n 1 2 3 4
Capacità singolo contenitore, circa l12
20 12 20 12 20 12 20
Dimensioni:
larghezza cm 18 36 54 72
profondità cm 47 47 47 47
altezza 12 lt
20 lt cm 61 71 61 71 61 71 61 71
Peso netto, circa 12 lt
20 lt kg 20 22 24 32 36 42 44 55
Peso lordo, circa 12 lt
20 lt kg 22 25 28 36 40 46 49 59
Termostati regolabili n 1 2 3 4
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce di destra. I numeri di matricola degli appa-
recchi (preceduti dal simbolo #) sono collocati dietro il
rubinetto di destra. I dati riportati sulla targa sono sem-
pre quelli a cui fare riferimento.
IMPORTANTE
Nelle operazioni di trasporto o sollevamento, il distribu-
tore non deve mai essere afferrato per i contenitori tra-
sparenti. Il fabbricante non risponde dei danni provocati
dalle suddette errate manovre.
ATTENZIONE
Assicurarsi che l’apparecchio sia correttamente colle-
gato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
IMPORTANTE
Posizionare l’apparecchio in maniera tale che la spina del
cavo di alimentazione sia facilmente accessibile.

5
4 PER UN FUNZIONAMENTO SICURO E
CORRETTO
1 Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2 Non usare il distributore se non correttamente collegato a
terra.
3 Non usare prolunghe per collegare elettricamente il distri-
butore.
4 Non mettere in funzione il distributore se i pannelli non
sono al loro posto e bloccati con viti.
5 Non ostacolare il flusso d’aria di raffreddamento; lasciare
uno spazio libero di almeno 15 cm attorno a tutto il distributore.
6 Non introdurre dita o oggetti nelle fessure dei pannelli e
nell’apertura del rubinetto.
7 Non smontare la vasca, non rimuovere mescolatori o pan-
nelli per pulizia o manutenzione senza assicurarsi che il distri-
butore sia scollegato elettricamente.
5 ISTRUZIONI PER L’USO
1 Lavare e sanitizzare il distributore prima di utilizzarlo
seguendo quanto previsto nelle presenti istruzioni al capitolo
5.3 PULIZIA.
2 Riempire i contenitori con il prodotto desiderato fino e non
oltre il livello massimo indicato sulle vasche.
La quantità di prodotto nel contenitore (espressa in litri o in gal-
loni) è indicata dagli appositi segni sul contenitore stesso.
3 Nel caso si vogliano distribuire prodotti concentrati da
diluirsi con acqua potabile, versare nei contenitori l'acqua
aggiungendo in seguito la dovuta quantità di concentrato,
secondo le istruzioni del fabbricante. Volendo utilizzare spre-
mute naturali è consigliabile filtrarle onde evitare che le parti
solide in esse contenute possano ostruire il passaggio dal rubi-
netto.
4 Montare i coperchi sopra i contenitori accertandosi che que-
sti siano posizionati correttamente
5 Agire sugli interruttori (vedere capitolo 5.1 DESCRIZIONE
DEI COMANDI).
6 Il distributore deve sempre funzionare con i coperchi mon-
tati al fine di prevenire un’eventuale contaminazione del pro-
dotto.
7 Il distributore deve funzionare ininterrottamente: il gruppo
frigorifero si arresterà automaticamente quando il prodotto sarà
pronto per la distribuzione. I dispositivi di agitazione continue-
ranno a funzionare.
8 Per la buona conservazione del prodotto il distributore deve
funzionare anche di notte.
5. 1 DESCRIZIONE DEI COMANDI
Il distributore è provvisto del solo interruttore generale. Metten-
do questo in posizione I funzionano tanto i dispositivi di agitazio-
ne quanto il gruppo frigorifero.
5. 2 SUGGERIMENTI
1 Il tempo necessario per ottenere la refrigerazione del pro-
dotto varia a seconda di diversi fattori quali ad esempio la tem-
peratura ambiente e la temperatura iniziale del prodotto.
2 Rabboccando i contenitori con prodotto già preraffreddato
si aumenta ulteriormente l’efficienza del distributore.
3 Per diminuire ulteriormente i tempi di ripristino ed aumen-
tare quindi l’autonomia del distributore, rabboccare le vasche
quando il livello del prodotto è sceso a metà.
4 Ogni distributore di questo genere deve emettere calore. Se
però tale emissione dovesse sembrare eccessiva, controllare
che nessuna fonte di calore venga a trovarsi nei pressi del
distributore stesso e, in particolare, in prossimità dei pannelli
grigliati. Assicurarsi inoltre che il flusso d’aria non venga osta-
colato dalla vicinanza di pareti, scatole o altro. Lasciare almeno
15 cm di spazio libero intorno al distributore.
In ogni caso quando il prodotto all’interno dei contenitori è
fredda si ha la certezza che tutto funziona regolarmente e che il
calore emesso non è dannoso.
5 Regolazione della temperatura: per eseguire tale opera-
zione, rivolgersi esclusivamente ad un tecnico.
La temperatura ottimale della bevanda è stata stabilita e rego-
lata in fabbrica.
5. 3 PULIZIA
Pulizia e lavaggio sono fondamentali per garantire la perfetta
conservazione del gusto della bevanda e la massima efficienza
del vostro distributore. Le procedure descritte nel seguito devo-
no essere considerate di carattere generale e possono variare
per effetto della regolamentazione sanitaria vigente.
Prima dello smontaggio per il lavaggio il distributore deve esse-
re svuotato del prodotto.
5. 3. 1 SMONTAGGIO
1 Togliere il coperchio del contenitore.
ATTENZIONE
Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assi-
stenza tecnica o , comunque, da una persona con quali-
fica similare, in modo da prevenire ogni rischio.
IMPORTANTE
Utilizzare il distributore solamente con prodotti alimen-
tari.
IMPORTANTE
Questo apparecchio non è fatto per essere utilizzato da
bambini o persone con ridotte capacità mentali o senso-
riali, o con mancanza di esperienza o sufficiente cono-
scenza a meno che venga predisposta una supervisione
o istruzione sull'uso dell'apparecchio da una persone
responsabile della loro sicurezza.
I bambini devono essere controllati per evitare che gio-
chino con l'apparecchio.
ATTENZIONE
Prima di procedere allo smontaggio di qualsiasi compo-
nente disconnettere sempre elettricamente l’apparecchio
togliendo la spina dalla presa.

MAESTRALE JOLLY 12-20
6
ITALIANO

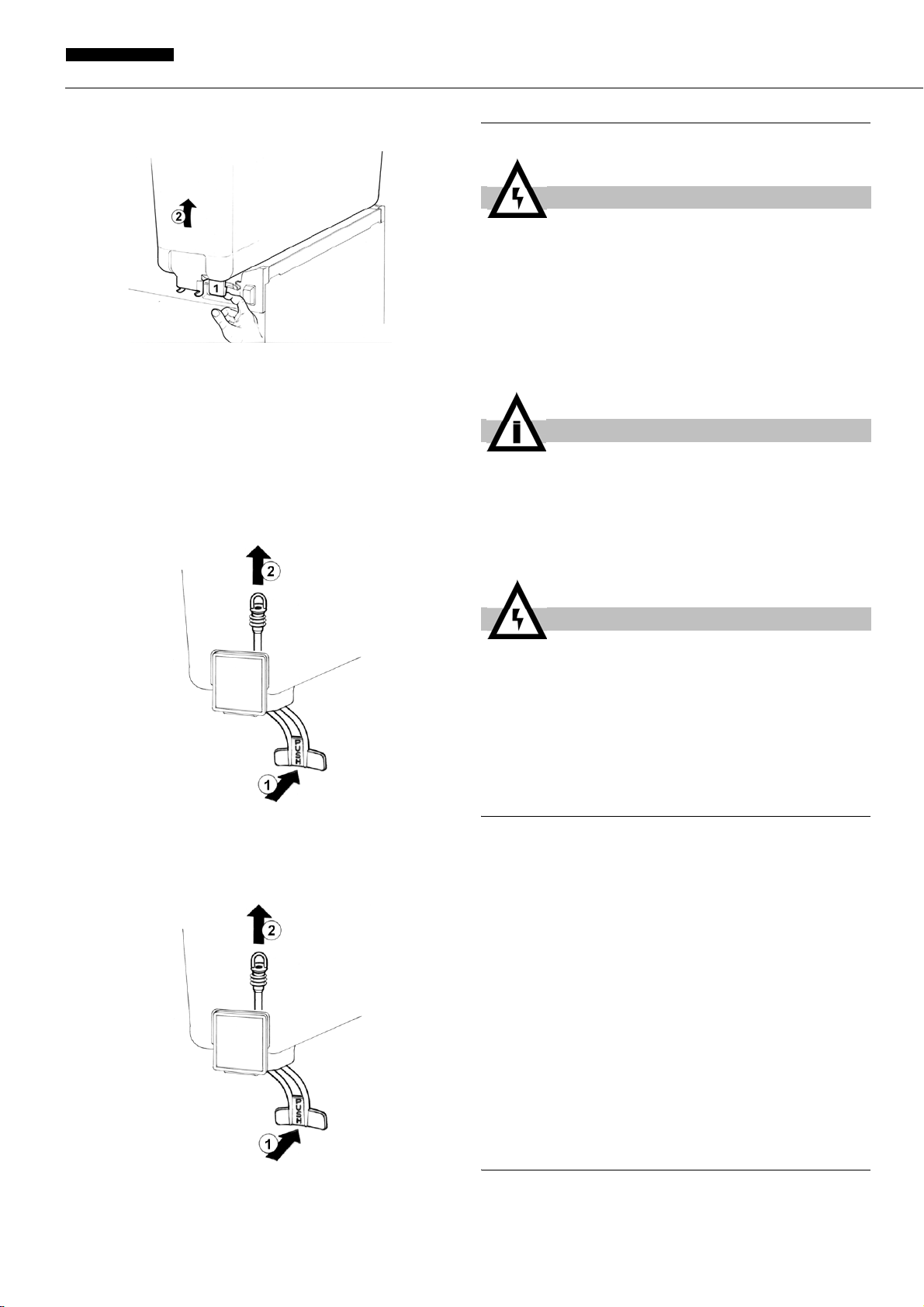

2Togliere il contenitore vuoto sollevandolo dal lato rubinetto
e sfilandolo dalla guarnizione (vedere figura 2).
figura 2
3Togliere la guarnizione del contenitore.
4Estrarre la girante pompa dalla sua sede.
5Rubinetto a gommino: premere (1) la leva comando rubi-
netto e sfilare (2) il gommino dal foro d’uscita del contenitore
(vedere figura 3).
figura 3
6Rubinetto a gravità: sfilare il pistone e quindi smontare la
leva comando rubinetto (vedere figura 4).
figura 4
7 Sfilare il cassetto raccogligocce e svuotarlo.
5. 3. 2 LAVAGGIO
1 Preparare in una bacinella circa otto litri di acqua calda (45-
60°C) e detersivo specifico rispettando con attenzione le pre-
scrizioni del fabbricante; una soluzione troppo concentrata può
infatti causare danni alle parti da lavare, mentre una troppo
diluita può non detergere a sufficienza. Non usare detersivi
abrasivi.
2 Usare una spazzola adatta e lavare accuratamente con la
soluzione detergente tutte le parti a contatto con la bevanda.
3 Risciacquare tutte le parti lavate con acqua corrente.
5. 3. 3 SANITIZZAZIONE DEL DISTRIBU-
TORE SMONTATO
La sanitizzazione deve essere eseguita immediatamente
prima di mettere in funzione il distributore; evitare che que-
sto rimanga inattivo per lungo tempo dopo la sanitizzazio-
ne.
1 Prima di iniziare le procedure descritte nel seguito lavarsi le
mani con un sapone antibatterico.
2 Preparare in una bacinella circa otto litri di soluzione di
acqua calda (45-60°C) e prodotto sanitizzante approvato dalle
autorità del vostro paese rispettando le specifiche del produt-
tore. In mancanza di un prodotto sanitizzante specifico, prepa-
rare una soluzione di acqua e ipoclorito di sodio (varechina) in
proporzione di 1 cucchiaio ogni 2 litri di acqua.
3 Immergere nella soluzione tutte le parti da sanitizzare per il
tempo indicato dal fabbricante del prodotto.
4 Fare asciugare all'aria, su una superficie pulita, le parti
sanitizzate.
5 Asciugare le parti esterne del distributore senza usare
panni abrasivi.
5. 3. 4 RIMONTAGGIO
1 Inserire il cassetto raccogligocce nella sua sede.
2Rubinetto a gommino: premere (1) la leva comando rubi-
netto e inserire (2) il gommino rubinetto nel contenitore. Tirare
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa.
IMPORTANTE
Al fine di evitare danni al distributore utilizzare solo
detersivi compatibili con le parti in plastica.
ATTENZIONE
Durante il lavaggio del distributore non usare eccessiva
quantità di acqua in vicinanza dei componenti elettrici; in
caso contrario è possibile causare shock elettrici o dan-
neggiare il distributore.

7
(3) verso il basso l’estremità del gommino fino ad assestarlo
completamente (vedere figura 5).
figura 5
3Rubinetto a gravità: montare la leva di comando rubinetto
e quindi infilare il pistone dotato della propria guarnizione
(vedere figura 6).
figura 6
4Rimontare la guarnizione di tenuta del contenitore sull’eva-
poratore, in modo che la corona di maggior larghezza risulti a
contatto con il piano gocciolatoio (vedere figura 7).
figura 7
5 Montare il contenitore sul distributore. Per facilitare l’opera-
zione bagnare con acqua la guarnizione.
Assicurarsi che il fermo posteriore della vasca risulti inserito
nella apposita sede del piano sgocciolatoio. (vedere figura 8)
figura 8
6Risciacquare con bevanda fresca in modo da eliminare ogni
possibile residuo di soluzione sanitizzante dal fondo dei conte-
nitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
5. 4 SANITIZZAZIONE DEL DISTRIBU-
TORE MONTATO
La sanitizzazione dell'apparecchio montato, precedente la
sua messa in funzione, può essere eseguita, se necessaria,
solo come ulteriore precauzione in aggiunta alla sanitizza-
zione dell'apparecchio smontato descritta in precedenza
ma mai in sostituzione di essa.
1 Preparare in una bacinella una soluzione di acqua e pro-
dotto sanitizzante approvato dalle autorità del vostro paese
rispettando le specifiche del produttore. In mancanza di un pro-
dotto sanitizzante specifico, preparare una soluzione di acqua
e ipoclorito di sodio (varechina) in proporzione di 1 cucchiaio
ogni 2 litri di acqua.
2 Versare la soluzione nei contenitori.
3 Usando una spazzola adeguata strofinare la soluzione su
tutte le parti al di sopra del livello della soluzione e sulla parte
inferiore del coperchio.
4 Installare il coperchio e fare funzionare il distributore in
modo da permettere alla soluzione di agitarsi per circa 2 minuti.
5 Svuotare i contenitori dalla soluzione sanitizzante attra-
verso i rubinetti e poi eliminarla.
6 Risciacquare con bevanda fresca in modo da togliere ogni
possibile residuo di soluzione sanitizzante dal fondo dei conte-
nitori. Asciugare l'interno dei contenitori con un tovagliolo di
carta del tipo “usa e getta”.
7 Non procedere ad ulteriori operazioni di risciacquo.
6 MANUTENZIONE
Ogni giorno: controllare il distributore e verificare che non ci si-
ano perdite di prodotto dalle guarnizioni. Se si notano perdite,
controllare prima di tutto che il distributore sia correttamente
montato, quindi verificare che le guarnizioni non necessitino di
lubrificazione e infine che non siano difettose o usurate, in tal
caso sostituirle con ricambi originali del fabbricante.
6. 1 MANUTENZIONE (SOLO A CURA DEL
SERVIZIO DI ASSISTENZA)
Ogni mese: eliminare la polvere accumulatasi sul condensatore.
Prima di eseguire tale operazione scollegare elettricamente il di-
stributore sfilando la spina dalla presa.
Fare attenzione alle alette del condensatore in quanto taglienti.

MAESTRALE JOLLY 12-20
8
ENGLISH
1 TECHNICAL CHARACTERISTICS
Specifications are subject to change without notice.
2 INTRODUCTION
It is necessary to read all sections of this manual thoroughly to
familiarize yourself with all aspects of the unit.
Like all mechanical products, this machine will require cleaning
and maintenance. Besides, dispenser working can be
compromised by operator’s mistakes during disassembly and
cleaning. It is strongly recommended that personnel in charge of
the equipment’s daily operations, disassembly, cleaning,
sanitizing and assembly, go through these procedures in order
to be properly trained and to make sure that no
misunderstandings exist.
3 INSTALLATION
1 Remove the corrugate container and packing materials and
keep them for possible future use.
2 Inspect the uncrated unit for any possible damage. If
damage is found, call the delivering carrier immediately to file a
claim.
3 Install the unit on a counter top that will support the
combined weight of dispenser and product bearing in mind
what is stated in the preceding point 1 IMPORTANT
warning.
4 A minimum of 15 cm (6”) of free air space all around the unit
should be allowed to guarantee adequate ventilation.
5 Ensure that the legs are screwed tightly into the base of the
machine.
Replace the standard legs originally installed with the 100 mm
(4”) legs whenever they are provided with the unit.
6 In case of units with gravity faucet, install it according to this
handbook instructions (chapter 5.3.4 ASSEMBLY).
7 Before plugging the unit in, check if the voltage is the same
as that indicated on the data plate. Plug the unit into a
grounded, protected single phase electrical supply according to
the applicable electrical codes and the specifications of your
machine. When the unit has no plug, install a proper grounded
plug, in compliance with electrical codes in force in your area,
suitable to at least 10 Amp 250 Volt (220-230 Volts 50-60 Hz
areas) and 20 Amp 250 Volt (100-115 Volts 50-60 Hz areas)
applications. Should you prefer to connect the unit directly to
the mains, connect the supply cord to a 2-pole wall breaker,
whose contact opening is at least 3 mm. Do not use extension
cords.
8 Each drip tray has two diaphragm plugs: if a continuous
drain is needed, perforate one of the drain plugs and connect it
to a flexible drain line (see figure 1).
figure 1
9 The unit doesn’t come presanitized from the factory. Before
serving products, the dispenser must be disassembled,
cleaned and sanitized according to this handbook instructions
(chapter 5.3 CLEANING AND SANITAZING PROCEDURES).
4 TO OPERATE PROPERLY AND SAFELY
1 Do not operate the dispenser without reading this
operator’s manual.
12.1
20.1 12.2 20.2 12.3 20.3 12.4 20.4
Transparent removable bowls n 1 2 3 4
Capacity of each bowl, approx. l12
20 12 20 12 20 12 20
Dimensions:
width cm 18 36 54 72
depth cm 47 47 47 47
height 12 lt
20 lt cm 61 71 61 71 61 71 61 71
Net weight, approx. 12 lt
20 lt kg 20 22 24 32 36 42 44 55
Gross weight, approx. 12 lt
20 lt kg 22 25 28 36 40 46 49 59
Adjustable thermostats n 1 2 3 4
Hermetic compressor
Air-cooled condenser
Overload protector
Noise level lower than 70 dB (A)
IMPORTANT
Read electrical ratings written on the data plate of the
individual units; the data plate is adhered on the dispen-
sing side panel of the unit, just behind the drip tray (the
right side drip tray in multiple bowl models). The serial
number of the unit (preceded by the symbol #) is adhered
just below the right bowl. Data plate specifications will
always supersede the information in this manual.
IMPORTANT
When handling the machine never grasp it by the bowls.
The manufacturer refuses all responsibilities for possible
damages which may occur through incorrect handling.
ATTENTION
Failure to provide proper electrical ground according to
applicable electrical codes could result in serious shock
hazard.
IMPORTANT
Install the dispenser so that the plug is easily accessi-
ble.

9
2 Do not operate the dispenser unless it is properly
grounded.
3 Do not use extension cords to connect the dispenser.
4 Do not operate the dispenser unless all panels are
restrained with screws.
5 Do not obstruct air intake and discharge openings: 15 cm
(6”) minimum air space all around the dispenser.
6 Do not put objects or fingers in panels louvers and faucet
outlet.
7 Do not remove bowls, augers and panels for cleaning or
routine maintenance unless the dispenser is disconnected from
its power source.
5 OPERATING PROCEDURES
1 Clean and sanitize the unit according to the instructions in
this manual. See chapter 5.3 CLEANING AND SANITIZING
PROCEDURES.
2 Fill the bowls with product to the maximum level mark. Do
not overfill.
The exact quantity of product (expressed as liters and gallons)
is shown by marks on the bowl.
3 In case of products to be diluted with water, potable water,
pour water into bowl first, then add correct quantity of product.
In case of natural squashes, it is advisable to strain them, in
order to prevent pulps from obstructing the faucet outlet.
4 Install the covers and check that they are correctly placed
over the bowls.
5 Set the control switches as shown in chapter
5.1 DESCRIPTION OF CONTROLS.
6 The dispenser must always run with the covers installed to
prevent a possible contamination of the product.
7 Always leave the dispenser on, as the refrigeration stops
automatically when the beverage reaches the dispensing
temperature. The mixing devices will continue to turn.
8 To maintain a high standard of flavour, keep refrigeration
and mixing devices on during the night when beverage is in the
bowl.
5. 1 DESCRIPTION OF CONTROLS
The dispenser is equipped with the power switch only. When it
is set to position I, the power is turned on both to mixing devices
and to refregeration.
5. 2 OPERATION HELPFUL HINTS
1 The length of time for cooling down the product is governed
by many variables, such as ambient temperature and beverage
initial temperature.
2 To shorten product cooling down time and increase
productivity, it is advisable to pre-chill the product to be used in
the dispenser.
3 To shorten product cooling down time and increase
productivity, the bowl should be refilled after the product level
drops lower than half and at the start of each day.
4 The dispenser must be able to emit heat.
In case it seems excessive, check that no heating source is
close to the unit and air flow through the slotted panels is not
obstructed by wall or boxes. Allow at least 15 cm (6”) of free
clearance all around the dispenser.
In any case if the product in the bowls is cold the unit is running
properly.
5 How to reset beverage temperature:to reset beverage
temperature please apply to a technician.
The proper temperature is preset at the factory.
5. 3 CLEANING AND SANITIZING
PROCEDURES
Cleaning and sanitizing of the dispenser are recommended to
guarantee the conservation of the best product taste and the
highest unit efficiency. This section is a procedural guideline
only and is subject to the requirements of the local Health
Authorities. Prior to the disassembly and cleaning, the machine
must be emptied of product.
5. 3. 1 DISASSEMBLY
1 Remove cover from the bowl.
2 Remove the empty bowl by lifting first its front side (faucet
side) up and off bowl gasket (see figure 2).
figure 2
3 Remove the bowl gasket.
4 Remove the pump impeller from its location.
5 Pinch tube faucet: push the dispensing handle (1) and
ATTENTION
In case of damages, the power cord must be replaced by
qualified personnel only in order to prevent any shock
hazard.
IMPORTANT
Operate the dispenser with food products only.
IMPORTANT
This appliance is not intended for use by person (inclu-
ding children) with reduced physical sensory or mental
capabilities, or lack of experience and knowledge unless
they have been given supervision or instruction concer-
ning use of the appliance by a person responsible for
their safety.
Children should be supervised to ensure that they do not
play with the appliance.
ATTENTION
Before any disassembly and/or cleaning procedure make
sure that the dispenser is disconnected from its power
source by unplugging it.

MAESTRALE JOLLY 12-20
10
ENGLISH
take the pinch tube off from its seat (2) (see figure 3).
figure 3
6 Gravity faucet: extract the piston and then remove the
dispensing handle (see figure 4).
figure 4
7 Slide drip tray out and empty it.
5. 3. 2 CLEANING
1 Prepare at least two gallons of a mild cleaning solution of
warm (45-60 °C 120-140 °F) potable water and dishwashing
detergent. Do not use abrasive detergent.
Important: if present, follow label directions, as too strong a
solution can cause parts damage, while too mild a solution will
not provide adequate cleaning.
2 Using a brush, suitable for the purpose, thoroughly clean all
disassembled parts in the cleaning solution.
3 Do not immerse the lighted top covers in liquid. Wash them
apart with the cleaning solution. Carefully clean their
undersides.
4 In the same manner clean the evaporator cylinder(s) using
a soft bristle brush.
5 Rinse all cleaned parts with cool clean water.
5. 3. 3 SANITIZING
Sanitizing should be performed immediately prior to
starting the machine. Do not allow the unit to sit for
extended periods of time after sanitization.
1 Wash hands with a suitable antibacterial soap.
2 Prepare at least two gallons of a warm (45-60 °C 120-
140 °F) sanitizing solution (100 PPM available chlorine
concentration or 1 spoon of sodium hypoclorite diluted with two
litres of water) according to your local Health Codes and
manufacturer’s specifications.
3 Place the parts in the sanitizing solution for five minutes.
4 Do not immerse the lighted top covers in liquid. Carefully
wash their undersides with the sanitizing solution.
5 Place the sanitized parts on a clean dry surface to air dry.
6 Wipe clean all exterior surfaces of the unit. Do not use
abrasive cleaner.
5. 3. 4 ASSEMBLY
1Slide the drip tray into place.
2Pinch tube faucet: push the dispensing handle (1) and
insert the pinch tube into its vertical seat in the bowl bottom(2).
Lightly pull the pinch tube end downwards til itl is well arranged
(3) (see figure 5).
figure 5
3Gravity faucet: install the faucet handle and the piston with
ATTENTION
Before any disassembly and/or cleaning procedure make
sure that the dispenser is disconnected from its power
source.
IMPORTANT
In order to prevent any damages to the dispenser use
only a detergent suitable with plastics parts.
ATTENTION
When cleaning the machine, do not allow excessive
amounts of water around the electrically operated com-
ponents of the unit. Electrical shock or damage to the
machine may result.

11
its gasket (see figure 6).
figure 6
4Fit the bowl gasket to the evaporator. Note: the largest brim
of the gasket must face against the drip plate (see figure 7).
figure 7
5Place bowl on the unit. Wet the gasket for ease of insertion.
Please take care that the hook on the backside of the bowl be
inserted properly in its seat on the upper drip plate.
(see figure 8).
figure 8
6Use fresh product to chase any remaining sanitizer from the
bowl(s). Drain this solution. Do not rinse out the machine.
5. 4 IN-PLACE SANITIZATION
The In-Place Sanitization prior to starting the machine may
be performed, if needed, only as further precaution, in
addition to the Disassembled Parts Sanitization described
before, but never in lieu of it.
1 Prepare two gallons of a warm (45-60°C, 120-140 °F)
sanitizing solution (100 PPM chlorine residual) according to
your local Health Codes and manufacturer’s specifications.
2 Pour the solution into the bowl(s).
3 Using a brush suitable for the purpose, wipe the solution on
all surfaces protruding above the solution-level and on the
underside of the top cover(s).
4 Install the top cover(s) and operate the unit. Allow the
solution to agitate for about two minutes. Drain the solution out
of the bowl(s).
5 Use fresh product to chase any remaining sanitizer from the
bowl(s). Drain this solution. Do not rinse out the machine.
6 ROUTINE MAINTENANCE
Daily: inspect the machine for signs of product leaks past seals
and gaskets. If proper assembly does not stop leaks around
seals or gaskets, check for improper lubrication, worn or
damaged parts. Replace parts as needed with original spare
parts from the supplier.
6. 1 MAINTENANCE (TO BE CARRIED
OUT BY QUALIFIED SERVICE
PERSONNEL ONLY)
Montly: clean all internal components, primarily the condenser,
using compressed air, in order to remove dust.
To clean these internal parts, unplug the unit.
Condenser fins are very sharp. Use extreme caution when
cleaning.

12
MAESTRALE JOLLY 12-20
FRANCAIS
1 CARACTERISTIQUES TECHNIQUES
Nous nous réservons le droit d'apporter des modifications sans
préavis.
2 INTRODUCTION
Il est nécéssaire de lire attentivement ce carnet d'instructions
afin de connaître toutes les caractéristiques du distributeur.
Comme tous les produits mécaniques, ce distributeur a besoin
d'être nettoyé et entretenu. Son bon fonctionnement peut être
compromis par d'éventuelles erreurs commises par l'opérateur
pendant les phases de démontage et de nettoyage. Il est donc
important que les procédures de démontage, lavage,
désinfection et remontage, qui sont des opérations
quotidiennes, soient connues sans possibilité d'erreur par tout le
personnel chargé du distributeur.
3 INSTALLATION
1 Sortir le distributeur de son emballage et garder celui-ci
pour toute nécessité future.
2 Contrôler que le distributeur n'eit pas été endommagé
pendant le transport. Si c'est le cas, faire immédiatement une
réclamation au transporteur.
3 Placer le distributeur sur un comptoir en mesure d'en
supporter le poids, y compris à pleine charge, en tenant
compte de ce qui a été dit dans l'avertissement
IMPORTANT du point 1 précédent.
4 Laisser un espace libre d'au moins 15 cm autour du
distributeur pour ne pas empêcher le passage du flux d'air de
refroidissement.
5 Contrôler la stabilité de l'appareil en réglant éventuellement
les pieds en hauteur.
6 Robinet en inox à gravité. Monter le robinet en suivant les
avertissements du paragraphe 5.3.4. REMONTAGE.
7 Avant de brancher le distributeur à l'électricité, contrôler
que la tension de réseau est la même que celle indiquée sur la
plaque. Brancher le distributeur à un réseau monophasé, en
utilisant une prise avec mise à la terre conformément aux
normes en vigueur. Si le distributeur est fourni sans fiche,
brancher au câble une fiche conforme aux normes en vigueur
dans votre Pays, avec broche ou contacts de terre et adaptée
pour des courants d'au moins 10 A 250 V (pour les secteurs
ayant des tensions de 220V-230V 50-60 Hz) et 20 A 250 V
(pour les secteurs ayant des tensions de 100-115 V 50-60 Hz).
Pour réaliser un branchement fixe au réseau, brancher le câble
à un interrupteur mural de type bipolaire avec ouverture des
contacts d'au moins 3 mm. Ne pas utiliser de rallonges pour
brancher électriquement l'appareil.
8 Le tiroir égouttoir est équipé de deux raccords de drainage
avec diaphragme. Si l'on désire que le vidage du tiroir
s'effectue en continu, il faut percer le diaphragme (par exemple
avec un tournevis) de l'un des deux raccords de drainage et le
brancher à un tuyau d'évacuation (voir figure 1).
figure 1
9 Quand le distributeur sort de l'usine, il n'est ni prélavé, ni
désinfecté. Avant de l'utiliser, il faut le démonter, le laver et le
12.1
20.1 12.2 20.2 12.3 20.3 12.4 20.4
Réservoirs transparents
démontables n 1 2 3 4
Capacité chaque réservoir,
environ l12
20 12 20 12 20 12 20
Dimensions:
largeur cm 18 36 54 72
profondeur cm 47 47 47 47
hauteur 12 lt
20 lt cm 61 71 61 71 61 71 61 71
Poids net, environ 12 lt
20 lt kg 20 22 24 32 36 42 44 55
Poids brut, environ 12 lt
20 lt kg 22 25 28 36 40 46 49 59
Thermostats réglables n 1 2 3 4
Motocompresseur hermétique
Condenseur à ventilation mécanique
Protège-moteur
Niveau de bruit inférieur à 70 dB (A)
IMPORTANT
Caractéristiques électriques: lire les données reportées
sur la plaque de chacun des distributeurs; celle-ci est
située dans la partie inférieure du panneau frontal, der-
rière le tiroir égouttoir de droite. Les numéros de matri-
cule des appareils (précédés du symbole #) sont placés
derière le robinet de droit. Les données reportées sur la
plaque sont toujours celles auxquelles il faut se référer.
IMPORTANT
Pendant les opérations de transport ou de soulèvement,
le distributeur ne doit jamais être saisi par les réservoirs
transparents. Le fabricant ne répond pas des dommages
provoqués par ce genre de manoeuvre erronée.
ATTENTION
S'assurer que l'appareil soit correctement branché à la
terre; en cas contraire, il y a des risques d'électrocution
pour les personnes et d'endommagement pour le distri-
buteur.

13
désinfecter en suivant les instructions fournies dans ce carnet
au chapitre 5.3 NETTOYAGE.
4 POUR UN FONCTIONNEMENT
CORRECT ET SANS DANGER
1 Ne pas utiliser le distributeur avant d'avoir lu ce carnet
d'instructions.
2 Ne pas utiliser le distributeur s'il n'est pas branché
correctement à la terre.
3 Ne pas utiliser de rallonges pour brancher électriquement
le distributeur.
4 Ne pas mettre le distributeur en fonction si les panneaux ne
sont pas à leur place et bloqués avec des vis.
5 Ne pas faire obstacle au flux d'air de refroidissement;
laisser un espace libre d'au moins 15 cm autour du distributeur.
6 Ne pas introduire les doigts ou des objets dans les fissures
des panneaux et dans l'ouverture du robinet.
7 Ne pas démonter le réservoir, ni enlever les mélangeurs ou
les panneaux pour le nettoyage ou l'entretien sans s'être
assuré que le distributeur est débranché de l'électricité.
5 MODE D'EMPLOI
1 Laver et désinfecter le distributeur avant de l'utiliser en
suivant les instructions fournies dans ce carnet au chapitre 5.3
NETTOYAGE.
2 Remplir les réservoirs avec le produit choisi sans dépasser
le niveau maximum indiqué sur les réservoirs. La quantité de
produit dans le réservoir (exprimée en litres ou en gallons) est
indiquée par les repères se trouvant sur le réservoir.
3 Si l'on désire distribuer des produits concentrés à diluer
avec de l'eau, il faut verser l'eau dans les réservoirs et ajouter
la quantité nécessaire de concentré en suivant les instructions
du fabricant. Si l'on veut utiliser des jus de fruits pressés, il est
conseillé de les filtrer afin d'éviter que les parties solides qu'ils
contiennent puissent boucher le passage du robinet.
4 Monter les couvercles sur les réservoirs en s'assurant que
ceux-ci sont positionnés correctement.
5 Agir sur les interrupteurs (voir chapitre 5.1 DESCRIPTION
DES COMMANDES).
6 Le distributeur doit toujours fonctionner avec les couvercles
montés afin d'éviter une éventuelle contamination du produit.
7 Le distributeur doit fonctionner sans interruption: le groupe
frigorifique s'arrête automatiquement quand le produit est prêt.
Les dispositifs de mélange continuent à fonctionner.
8 Pour garantir une bonne conservation de la boisson, le
distributeur doit fonctionner également pendant la nuit.
5. 1 DESCRIPTION DES COMMANDES
Le distributeur est équipé d'un seul interrupteur général. Placer
l’interrupteur en position I; en cette position soit les dispositifs de
mélange soit le groupe frigorifique sont en marche.
5. 2 SUGGESTIONS
1 Le temps nécessaire pour obtenir la réfrigération du produit
varie en fonction de différents facteurs comme par exemple la
température ambiante et la température initiale du produit.
2 L’efficacité du distributeur peut être augmentée en versant
dans les réservoirs du produit pré-rafroidi.
3 Pour diminuer encore les temps de rafroidissement et
augmenter ainsi l'autonomie du distributeur, rajouter du produit
dans les réservoirs quand le niveau est descendu à la moitié.
4 Chaque distributeur de ce genre doit émettre de la chaleur.
Cependant, si cette émission semble excessive, il faut contrôler
qu'aucune source de chaleur ne se trouve près du distributeur
et, en particulier, près des panneaux munis de grilles. S'assurer
également que le passage du flux d'air ne soit pas empêché
par la proximité de murs, boîtes ou autres. Laisser au moins 15
cm d'espace libre autour du distributeur. Dans tous les cas,
quand le produit à l'intérieur des réservoirs est froid, on peut
être certains que tout fonctionne normalement et que la chaleur
émise ne crée pas de dommages.
5 Réglage de la température: pour cette opération s’adresser
à un technicien.
La température optimale de la boisson a été établie en usine.
5. 3 NETTOYAGE
Le nettoyage et le lavage sont fondamentaux pour garantir la
parfaite conservation du goût de la boisson et l'efficacité
maximale de votre distributeur. Les procédures décrites ci-
après doivent être considérées comme étant de caractère
général et elles peuvent varier en fonction de la réglementation
sanitaire en vigueur.
Avant d'être démonté pour le lavage, le distributeur doit être vidé
du produit.
5. 3. 1 DEMONTAGE
1 Enlever le couvercle du réservoir.
ATTENTION
Si le câble est endommagé, il doit être remplacé par le
fabricant ou par son service technique ou de toute façon
par du personnel qualifié pour éviter tout risque.
IMPORTANT
Utiliser l’appareil seulement avec des produits alimentai-
res.
IMPORTANT
L'appareil ne doit pas être utilisé par des enfants ou par
toute personne ayant un déficit mental ou sensoriel, ou
qui n'a pas l'expérience et la connaissance requise, sauf
si une surveillance ou une formation complémentaire sur
l'utilisation de l'appareil est donnée par la personne
responsable de sa sécurité.
Les enfant doivent être surveillés afin qu'ils ne puissent
pas jouer avec l'appareil.
ATTENTION
Avant toute intervention de demontage, débrancher
toujours électriquement le distributeur en retirant la fiche
de la prise.

14
MAESTRALE JOLLY 12-20
FRANCAIS
2 Enlever le réservoir vide en le levant du côte antérieur et en
le défilant de son joint (voir figure 2).
figure 2
3 Enlever le joint du réservoir.
4Enlever la turbine de la pompe de son siège.
5Robinet avec tube en cautchou: pousser (1) le levier de
débit robinet et défiler (2) le tuyau robinet de son siège sur le
fond du réservoir (voir figure 3).
figure 3
6Robinet en inox à gravité: défiler le piston et démonter le
levier de débit robinet (voir figure 4).
figure 4
7Faire glisser le tiroir égouttoir et le vider.
5. 3. 2 LAVAGE
1 Préparer une bassine d'environ huit litres d'eau chaude (45-
60°C) et de détergent spécifique en respectant soigneusement
les indications fournies par le fabricant; une solution trop
concentrée peut en effet endommager les pièces à laver tandis
que trop diluée elle risque de ne pas les nettoyer suffisamment
bien. Ne pas utiliser de détergents abrasifs.
2 Utiliser une brosse adéquate et laver soigneusement avec
la solution détergente toutes les pièces qui sont en contact
avec la boisson.
3 Rincer toutes les pièces lavées à l'eau courante.
5. 3. 3 DESINFECTION DU
DISTRIBUTEUR DEMONTE
La désinfection doit être exécutée immédiatement avant de
mettre le distributeur en fonction. Il faut éviter que celui-ci
ne fonctionne pas, pour une longue période après avoir été
désinfecté.
1 Avant de débuter les procédures décrites ci-après, se laver
les mains avec un savon antibactérien.
2 Préparer dans une bassine environ huit litres de solution
d'eau chaude (45-60°C) et de produit désinfectant, approuvé
par les autorités de votre Pays, en respectant les indications du
producteur. En l'absence d'un produit désinfectant spécifique,
préparer une solution d'eau et d'hypochlorite de sodium (eau
de javel) avec une proportion d'une cuillère tous les 2 litres
d'eau.
3 Immerger toutes les pièces à désinfecter dans la solution
pour la durée indiquée par le fabricant du produit.
4 Laisser sécher à l'air, sur une surface propre, les pièces
désinfectées.
5 Essuyer les parties externes du distributeur sans utiliser de
chiffons abrasifs.
5. 3. 4 REMONTAGE
1Introduire le tiroir égouttoir à sa place.
2Robinet avec tube en cautchouc: Pousser (1) le levier de
débit robinet et enfiler (2) le tuyau du robinet dans son siège
ATTENTION
Avant toute intervention de nettoyage, débrancher
toujours électriquement le distributeur en retirant la fiche
de la prise.
IMPORTANT
Afin d’éviter d’endommager le distributeur utiliser uni-
quement un détergent compatible avec les piéces en pla-
stique.
ATTENTION
Pendant le lavage du distributeur, il ne faut pas utiliser
une quantité excessive d'eau en proximité des compo-
sants électriques; cela pourrait en effet entraîner des
risques d'électrocution et d'endommagement du distri-
buteur.

15
sur le fond du réservoir. Tirer (3) doucement le tuyau vers le
bas jusqu’à le bien placer (voir figure 5).
figure 5
3Robinet en inox à gravité: monter le levier de débit robinet
et enfiler le piston avec son joint (voir figure 6).
figure 6
4Replacer le joint du réservoir sur l’évaporateur, en laissant
la couronne plus épaisse en contact avec le plan égouttoir (voir
figure 7).
figure 7
5Placer le réservoir sur l’appareil. Pour faciliter cette opéra-
tion, mouiller avec de l’eau le joint du réservoir.
Veuillez contrôler que le crochet sur le coté postérieur de la
cuve est bien placé dans son siège sur l'égouttoir supérieur.
(voir figure 8).
figure 8
6Rincer avec de l'eau fraîche de manière à éliminer tout
résidu de solution désinfectante du fond des réservoirs.
Essuyer l'intérieur des réservoirs avec une serviette en papier
jetable.
5. 4 DESINFECTION DU DISTRIBUTEUR
MONTE
La désinfection de l'appareil monté, avant sa mise en
fonction, peut être exécutée, si nécessaire, uniquement
comme précaution supplémentaire, en plus de la
désinfection de l'appareil démonté décrite précédemment.
Elle ne peut jamais la remplacer.
1 Préparer dans une bassine une solution d'eau et de produit
désinfectant, approuvé par les autorités de votre Pays, en
respectant les indications du producteur. En l'absence d'un
produit désinfectant spécifique, préparer une solution d'eau et
d'hypochlorite de sodium (eau de javel) avec une proportion
d'une cuillère tous les 2 litres d'eau.
2 Verser la solution dans les réservoirs.
3 A l'aide d'une brosse adéquate, frotter la solution sur toutes
les parties au-dessus du niveau de la solution et sur la partie
inférieure du couvercle.
4 Installer le couvercle et faire fonctionner le distributeur de
manière à permettre à la solution d'être agitée pendant environ
2 minutes.
5 Vider la solution désinfectante des réservoirs par les
robinets, et apres, la jetes.
6 Rincer avec de l'eau fraîche de manière à enlever tout
résidu de solution désinfectante du fond des réservoirs.
Essuyer l'intérieur des réservoirs avec une serviette en papier
jetable.
7 Ne pas procéder à d'autres opérations de rinçage.
6 ENTRETIEN
1 Quotidiennement: contrôler le distributeur et vérifier qu'il
n'y a pas de fuites de produit au niveau des joints. En cas de
fuites, contrôler avant tout que le distributeur est monté
correctement, puis vérifier que les joints n'ont pas besoin d'être
lubrifiés et enfin qu'ils ne sont pas défectueux ou usés. Si c'est
le cas, les remplacer par des pièces de rechange originales du
fabricant.
6. 1 ENTRETIEN (A EFFECTUER
UNIQUEMENT PAR LE SERVICE
D'ASSISTANCE)
Mensuellement: éliminer la poussière qui s'accumule sur le filtre
du condenseur. Avant de procéder à cette opération,
débrancher électriquement le distributeur en enlevant la fiche de
la prise.
Faire attention aux ailettes du condenseur car elles sont affilées.

MAESTRALE JOLLY 12-20
16
DEUTSCH
1 TECHNISCHE DATEN
Alle Änderungsrechte sind ohne vorherige Benachrichtigung
vorbehalten.
2 EINFÜHRUNG
Es ist nötif , diese Bedienungsanleitung sorgfältig zu lesen, um
sich mit allen Eigenschaften des Dispensers vertraut zu
machen.
Wie alle mechanischen Produkte, benötigt auch dieser
Dispenser Reinigung und Pflege. Seine einwandfreie
Arbeitsweise kann außerdem durch eventuelle Fehler des
Bedieners bei der Demontage und Reinigung beeinträchtigt
werden. Es ist daher wichtig, daß die Demontage-und
Waschvorgänge, sowie die Hygienemaßnahmen und die
erneute Montage, die täglich vorzunehmen sind, dem
gesamten, für den Dispenser Personal ohne
Fehlermöglichkeiten bekannt sind.
3 INSTALLATION
1 Den Dispenser aus seiner Verpackung nehmen. Die
Verpackung für eventuellen späteren Bedarf aufbewahren.
2 Das Gerät auf eventuelle Transportschäden überprüfen.
Alle Schäden unverzüglich beim Speditionsunternehmen
reklamieren.
3 Den Dispenser auf eine Theke stellen, die das Gewicht
auch bei kompletter Füllung sicher trägt. Dabei die unter
WICHTIG im vorangegangenen Abschnitt 1 gegebenen
Hinweise beachten.
4 Auf allen Seiten des Dispensers einen Raum von
mindestens 15 cm freilassen, um den Kühlluftstrom nicht zu
behindern.
5 Die Stabilität des Geräts überpüfen.
6 Bei einem mit einem Fallhahn versehenen Dispenser den
Hahn unter Bezugnahme der Abbildungen in Abschnitt 5. 3. 4
MONTAGE befestigen.
7 Vor dem Anschluß des Dispensers an die Stromversorgung
sicherstellen, daß die Netzspannung mit der Angabe auf dem
Typenschild übereinstimmt. Das Gerät unter Verwendung einer
nach den örtlichen Sicherheitsnormen geerdeten Steckdose an
ein Einphasennetz anschließen.Wurde der Dispenser ohne
Stecker geliefert, das Kabel mit einem den örtlichen
Vorschriften entsprechenden Stecker versehen, der durch
einen Steckerstift oder durch Kontakte geerdet ist und sich für
eine Stromstärke von mindestens 10 A, 250 V eignet (für
Gebiete mit Spannungen von 220-230 V, 50-60 Hz), und 20 A,
250 V (für Gebiete mit Spannungen von 100-115 V, 50-60 Hz).
Soll das Gerät direkt an das Stromnetz angeschlossen werden,
das Kabel mit einem zweipoligen Wandschalter verbinden,
dessen Kontaktabstand mindestens 3 mm beträgt. Für den
elektrischen Anschluß des Geräts keine Verlängerungskabel
verwenden.
8 Die Tropfschale ist mit zwei Abflußöffnungen versehen, die
mit Membranen verschlossen sind. Soll das Wasser ständig
aus der Tropfschale abfließen, die Membran einer der beiden
Abflußöffnungen durchstoßen (z.Bsp. mit einem
Schraubenzieher) und einen Abflußschlauch anschließen (Bild
1).
Bild 1
9 Das Gerät wird im Werk nicht gewaschen und desinfiziert,
bevor es geliefert wird. Es muß daher vor der Inbetriebnahme
gemäß den Anleitungen im Kapitel 5. 3 REINIGUNG
12.1
20.1 12.2 20.2 12.3 20.3 12.4 20.4
Abnehmbare Klarsicht-Behälter stück 1 2 3 4
Fassungsvermögen
Einzelbehälter, ungefähr l12
20 12 20 12 20 12 20
Abmessungen:
Breite cm 18 36 54 72
Tiefe cm 47 47 47 47
Höhe 12 lt
20 lt cm 61 71 61 71 61 71 61 71
Nettogewicht, ca 12 lt
20 lt kg 20 22 24 32 36 42 44 55
Bruttogewicht, ca 12 lt
20 lt kg 22 25 28 36 40 46 49 59
Einstellbare Thermostaten stück 1 2 3 4
Hermetisches Kompressoraggregat
Kondensator mit Zwangsbelüftung
Motorschutzschalter
Geräuschpegel unter 70 db (A)
WICHTIG
Elektrische Merkmale: Die Angaben auf dem Typenschild
jedes einzelnen Dispensers lesen; das Typenschild ist im
unteren Teil der Vorderwand, hinter der rechten Tropf-
schale angebracht. Die Seriennummern der Geräte
(denen das Symbol # vorangeht) befinden sich auf der
Hinterseite des rechten Hahns. Es muß immer auf die
Angaben auf dem Typenschild Bezug genommen wer-
den.
WICHTIG
Beim Transport oder Heben, darf der Dispenser in kei-
nem Fall an den Klarsicht-Behältern. Der Hersteller haftet
nicht für Schäden, die durch die o.a. unsachgemäße Han-
dhabung entstehen.
ACHTUNG
Sicherstellen, daß das Gerät korrekt geerdet ist; anderen-
falls könnten Personen elektrische Schläge erleiden oder
der Dispenser Schaden nehmen.

17
auseinander genommen, gewaschen und desinfiziert werden.
4 SICHERHEITSMAßNAHMEN
1 - Den Dispenser nicht verwenden, bevor diese
Gebrauchsanleitung gelesen wurde.
2 Den Dispenser nicht verwenden, wenn er nicht korrekt
geerdet ist.
3 Für den elektrischen Anschluß des Dispensers keine
Verlängerungskabel verwenden.
4 Den Dispenser nicht in Betrieb nehmen, wenn die Wände
nicht angebracht und mit Schrauben befestigt sind.
5 Den Kühlluftstrom nicht behindern; rund um den Dispenser
einen Freiraum von mindestens 15 cm lassen.
6 Weder die Finger noch Gegenstände in die Schlitze der
Wände oder in die Öffnung des Hahns stecken.
7 Zur Durchführung von Reinigungs-oder
Wartungsmaßnahmen, den Behälter nicht abmontieren,
Schnecken oder Wände nicht entfernen, bevor die
Stromversorgung des Geräts unterbrochen wurde.
5 GEBRAUCHSANLEITUNGEN
1 Den Dispenser vor Gebrauch gemäß den Anleitungen in
Kapitel 5.3 REINIGUNG waschen und desinfizieren.
2 Den Behälter bis und nicht über den angegebenen
maximalen Stand mit dem gewünschten Produkt füllen. Der
genaue Füllstand ist durch Markierungen auf dem Behälter in
Litern oder Gallonen angezeigt.
3 Falls die Abgabe von konzentrierten Produkten gewünscht
wird, trink-wasser, die mit Wasser zu verdünnen sind, das
Wasser in den Behälter schütten und anschließend die gemäß
den Anweisungen des Herstellers erforderliche Menge des
konzentrierten Produkts hinzufügen. Natürliche, frisch gepreßte
Säfte sollten gefiltert werden, um zu vermeiden, daß die im Saft
enthaltenen festen Teile den Abfluß aus dem Hahn behindern.
4 Die Deckel auf den Behälter setzen und die
ordnungsgemäße Stellung der Behälter sicherstellen.
5 Die Schalter betätigen (siehe Kapitel 5. 1 BESCHREIBUNG
DER BETRIEBSSCHALTER).
6 Der Dispenser muß immer mit montierten Deckeln
betrieben werden, um der eventuellen Verschmutzung des
Produkts vorzubeugen.
7 Der Dispenser muß ununterbrochen funktionieren: Das
Kühlaggregat schaltet automatisch ab, sobald das Produkt
abgabefertig ist. Die Rührwerke bleiben in Betrieb.
8 Zur guten Konservierung des Produkts, muß der Dispenser
auch in der Nacht funktionieren.
5. 1 BESCHREIBUNG DER
BETRIEBSSCHALTER
Der Dispenser ist nur mit dem Hauptschalter versehen. Indem
man ihn auf Position I schaltet, funktionieren sowohl die
Rührvorrichtungen als auch das Kühlaggregat.
5. 2 NÜTZLICHE HINWEISE WÄHREND
DES GEBRAUCHS
1 Die zur Kühlung des Produkts erforderliche Zeit variiert in
Funktion verschiedener Faktoren wie zum Beispiel die
Umgebungstemperatur, die anfängliche Temperatur des
Produkts, sein Zuckergehalt (Brix-Grad) und die Einstellung der
Konsistenz.
2 Die Auffüllung des Behälters mit schon vorgekühltem
Produkt bewirkt eine Erhöhung der Leistungsfähigkeit des
Dispensers.
3 Zur weiteren Herabsetzung der Nachfüllzeiten, die Behälter
auffüllen, sobald der Produktstand auf die Hälfte den Behälter
gesunken ist.
4 Der Dispenser ist mit einer Magnetkupplung für die
Übertragung der Bewegung zu den Schnecken versehen. Zur
Vorbeugung von Beschädigungen des Geräts, bewirkt die
Magnetkupplung im Fall der Blockierung der Schnecken durch
Eisklumpen oder andere Hindernisse im Inneren des Behälters,
automatisch die Unterbrechung der Bewegungsübertragung.
Diese Situation ist außer an der Blockierung der Schnecken
auch daran erkennbar, daß das Gerät ein zeitweilig
aussetzendes Geräusch abgibt. In diesem Fall den Dispenser
sofort anhalten, den betroffenen Behälter entleeren und die
Ursache der Blockierung beseitigen.
5 Temperatureinstellung: Wenden Sie sich dazu
ausschließlich an einen Fachmann.
Die optimale Getränketemperatur wurde werkseitig eingestellt.
5. 3 REINIGUNG
Reinigen und Waschen des Geräts sind grundlegende
Maßnahmen zur perfekten Erhaltung des Geschmacks der
Getränke und der maximalen Leistunsfähigkeit Ihres
Dispensers. Die im folgenden beschriebenen Verfahren sind
allgemeiner Natur und können sich in Funktion der jeweils
gültigen Gesundheitsvorschriften ändern.
Bevor der Dispenser zur Reinigung auseinander genommen
wird, müssen die Behälter entleert werden.
WICHTIG
Stellen Sie den Dispenser so auf, dass der Stecker leicht
zugänglich ist.
ACHTUNG
Sollte dieser beschädigt sein, muß das Stromkabel
ausgetauscht werden, um der Gefahr eines Stromschla-
ges vorzubeugen. Dieser Austausch darf nur vonqualifi-
zierten Fachleuten ausgeführt werden.
WICHTIG
Betreiben Sie den Dispenser ausschließlich mit Leben-
smitteln.
WICHTIG
Dieses Gerät ist nicht für den Gebrauch von Personen,
insbesondere Kindern, mit eingeschränkten physischen
oder mentalen Fähigkeiten bestimmt. Ausserdem sollte
das Gerät nicht mit einem Mangel an Erfahrung oder Ver-
ständnis bedient werden, bevor nicht eine Einweisung
von einem Fachmann erfolgt ist.
Es ist sicherzustellen, dass Kinder nicht unbeaufsichtigt
in die Nähe der Maschine gelangen.

MAESTRALE JOLLY 12-20
18
DEUTSCH
5. 3. 1 DEMONTAGE
1 Den Deckel vom Behälter abnehmen.
2 Leeren Behälter lösen durch Anheben an der Rückseite
(gegenüber der Ausgabe) und nach oben abheden (Bild 2).
Bild 2
3 Behälterdichtung abnehmen.
4 Ausschlauchventil: den Betätigungshebel des Hahns
drücken (1) und den Gummischlauch aus der Auslauföffnung
des Behälters lösen (2) (Bild 3).
Bild 3
5 Schwerkraftsventil: den Kolben herausziehen und danach
den Betätigungshebel des Ventils abmontieren (Bild 4).
Bild 4
6 Die Tropfschale herausziehen und entleeren.
5. 3. 2 WASCHEN
1 Eine Schüssel mit ungefähr acht Liter heißem Wasser (45-
60°C) füllen und unter Beachtung der Vorschriften des
Herstellers spezielles Reinigungsmittel hinzufügen; eine zu
stark konzentrierte Lösung kann die zu waschenden Teile
schädigen, während die Reinigung mit einer zu sehr
verdünnten Lösung nicht ausreichend sein kann. Keine
scheuernden Spülmittel verwenden.
2 Eine geeignete Bürste verwenden und alle mit dem Getränk
in Berührung kommenden Teile sorgfältig mit der Waschlauge
waschen.
3 Alle gewaschenen Teile unter fließendem Wasser
abspülen.
5. 3. 3 DESINFEKTION DES
DEMONTIERTEN DISPENSERS
Die Desinfektion muß unmittelbar vor der Inbetriebnahme des
Dispensers vorgenommen werden. Darauf achten, daß
zwischen der Desinfektion und der Inbetriebnahme des
Dispensers kein zu langer Zeitraum verstreicht.
1 Bevor mit den im folgenden beschriebenen Verfahren
begonnen wird, sich mit keimtötender Seife die Hände
waschen.
2 In einer Schüssel ungefähr acht Liter einer Lösung aus
heißem Wasser (45-60°C) und einem von den Behörden Ihres
Landes genehmigten Desinfektionsmittel zubereiten. Die
Vorschriften des Herstellers des Desinfektionsmittels beachten.
Falls kein spezifisches Desinfektionsmittel erhältlich ist, eine
Lösung aus Wasser und Natriumhypochlorit (Chlorbleiche)
zubereiten, im Verhältnis von 1 Eßlöffel Natriumhypochlorit pro
2 Liter Wasser.
3 Alle zu desinfizierenden Teile in die Lösung tauchen. Dabei
die vom Hersteller angegebene Zeit einhalten
4 Die desinfizierten Teile auf einer sauberen Fläche an der
Luft trocknen lassen.
ACHTUNG
Vor der Demontage jeder beliebigen Komponente, immer
die Stromversorgung des Geräts unterbrechen. Dazu den
Netzstecker ziehen oder.
WICHTIG
Keine Teile des Gerätes in der Geschirrspülmachine
waschen.
ACHTUNG
Vor jeder Reinigungsarbeit immer die Stromversorgung
des Geräts unterbrechen. Dazu Netzstecker ziehen.
WICHTIG
Um Schäden am Dispenser zu vermeiden, benutzen Sie
ausschließlich ein Reinigungsmittel, welches für Plastik-
teile dieser Art geeignet ist.
ACHTUNG
Beim Waschen des Dispensers, in der Nähe der elektri-
schen Komponenten nicht übermäßig viel Wasser
verwenden. Anderenfalls können elektrische Schläge
oder die Beschädigung des Dispensers verursacht wer-
den.

19
5 Die äußeren Teile des Dispensers trocknen. Dabei dürfen
keine scheuernden Tücher verwendet werden.
5. 3. 4 MONTAGE
1 Die Tropfschale in ihren Sitz einsetzen.
2 Ausschlauchventil: den Betätigungshebel des Ventils
drücken (1) und den Ausschlauch in den Behälter einfügen (2).
Am unteren Ende des Ausschlauchs leicht nach unten ziehen
(3) bis er genau sitzt (Bild 5).
Bild 5
3 Schwerkraftsventil: den Betätigungshebel des Hahns
befestigen und dann den mit einer eigenen Dichtung
versehenen Kolben einfügen (Bild 6).
Bild 6
4 Behälterdichtung auf den Verdampfer aufsetzen. Achtung!
die dicke Seite der Dichtung zeigt dabei nach unten zur
Tauwasserschale (Bild 7).
Bild 7
5 Der Behälter auf dem Dispenser montieren. Um den
Vorgang zu erleichtern, die Dichtung mit Wasser leicht
befeuchten.
Bitte beachten Sie, dass der Haken an der Rückseite des
Behälters in die entsprechende Aufnahme der oberen
Tropfschale richtig eingesetzt wird. (Bild 8).
Bild 8
6 Mit frischem Getränk spülen, so daß eventuelle Rückstände
der Desinfektionslösung vom Boden der Behälter entfernt
werden. Die Behälter innen mit einer Einweg-Papierserviette
trocknen.
5. 4 DESINFEKTION DES MONTIERTEN
DISPENSERS
Die Desinfektion des montierten Geräts vor seiner
Inbetriebnahme kann, falls erforderlich, als zusätzliche
Vorsichtsmaßnahme nach der oben beschriebenen
Desinfektion des demontierten Geräts durchgeführt
werden. Allerdings ist dies kein Ersatz für eine Desinfektion
des demontierten Dispensers.
1 In einer Schüssel eine Lösung aus Wasser und einem von
den Behörden Ihres Landes genehmigten Desinfektionsmittel
zubereiten. Die Vorschriften des Herstellers des
Desinfektionsmittels beachten. Falls kein spezifisches
Desinfektionsmittel erhältlich ist, eine Lösung aus Wasser und
Natriumhypochlorit (Chlorbleiche) zubereiten, im Verhältnis von
1 Eßlöffel Natriumhypochlorit pro 2 Liter Wasser.
2 Die Lösung in die Behälter schütten.
3 Mit einer geeigneten Bürste, die Lösung auf allen Teilen,
die aus der Lösung herausragen, und auf der Unterseite des
Deckels verreiben.
4 Den Deckel aufsetzen und den Dispenser laufen lassen, so
daß die Lösung sich ungefähr 2 Minuten lang hin-und
herbewegen kann.
5 Die Desinfektionslösung über die Hähne aus den Behältern
ablassen.
6 Mit frischem Getränk spülen, um eventuelle Rückstände der
Desinfektionslösung vom Boden der Behälter zu entfernen. Die
Behälter innen mit einer Einweg-Papierserviette trocknen.
7 Keine weiteren Spülungen vornehmen.
6 INSTANDHALTUNG
Täglich: Den Dispenser kontrollieren und sicherstellen, daß bei
den Dichtungen keine Produktverluste vorliegen. Falls Verluste
festgestellt werden, zuerst kontrollieren, ob der Dispenser
korrekt montiert ist. Anschließend überprüfen, ob die
Dichtungen eine Nachfettung benötigen oder defekt oder
abgenutzt sind. In diesem Fall die Dichtungen mit
Originalersatzteilen des Herstellers austauschen.
6. 1 WARTUNG (MUSS VOM
AUTORISIERTEN
KUNDENDIENSTDURCHGEFÜHRT
WERDEN)
Monatlich: Den auf dem Kondensatorfilter angesammelten
Staub entfernen.
Vor jeder Reinigungsarbeit immer die Stromversorgung des
Geräts unterbrechen. Dazu den Netzstecker ziehen.
Anschließend von Hand die plastiküberzogenen
Befestigungsschrauben der linken Wand (auf der Seite der
Hähne) abschrauben und die Wand abnehmen.

MAESTRALE JOLLY 12-20
20
ESPAÑOL
1 CARACTERISTICAS TECNICAS
Se reserva el derecho de efectuar modificaciones sin previo
aviso.
2 INTRODUCCION
Es necessario que lean atentamente este manual de
instrucciones para conocer todas las características del
distribuidor.
También este distribuidor, como todos los productos
mecánicos, necesita de limpieza y cuidado. Se corre el riesgo
de impedir su buen funcionamiento si se verificasen errores
cometidos por el usuario durante la fase de desmontaje y
limpieza. Por dicho motivo es importante que los
procedimientos de desmontaje, lavado, higienización y
limpieza, siendo operaciones cotidianas, sean conocidas sin
posibilidad de error a quieh va a utilizar distribuidor.
3 INSTALACION
1 Quitar el distribuidor del embalaje: guardar este último por
si hubiera cualquier eventualidad.
2 Controlar que el distribuidor no haya sufrido daños durante
el transporte. De haberlos sufrido, reclamar inmediatamente al
transportista.
3 Colocar el distribuidor en un mostrador en grado de
sostener su peso incluso con la carga completa, teniendo en
cuenta cuanto indicado en IMPORTANTE, del punto 1.
4 Dejar un espacio libre de por lo menos 15 cm alrededor del
aparato para no impedir el flujo de aire de refrigeración.
5 Controlar la estabilidad del aparato, regulando la altura de
los pies.
6 Grifo en acero inox por gravedad. Montar el grifo, teniendo
en cuenta cuanto indicado en 5.3.4. REMONTAJE.
7 Antes de enchufar el aparato con la toma de corriente
controlar que la tensión de la red sea aquella indicada en la
placa. Enchufar el distribuidor a una red monofásica,
sirviéndose de una toma completa de tierra, según lo previsto
por la normativa vigente. Si el distribuidor resulta desprovisto
de enchufe, conectar al cable un enchufe que esté en
conformidad con las normas vigentes de vuestro país, provisto
de espiga o contactos de tierra y adecuado para corrientes de
por lo menos 10A y tensión de 250V (para áreas con tensiones
de 220V-230V, 50Hz-60Hz) y 20 A y tensión de 250V (para
áreas con tensiones de 110V-115V 50-60Hz). En el supuesto
de realizar una conexión fija a la red, conectar el cable a un
interruptor de pared de tipo bipolar con apertura de contactos
de 3 mm por lo menos. No utilizar cordones conectores para
enchufar el aparato al suministro de corriente eléctrica.
8 El cajón recoge-gotas está provisto de dos uniones de
desagüe con diafragma. En el caso en que se quiera vaciar de
continuo el cajón, perforar el diafragma (por ejemplo
empleando un destornillador) de uno de las dos uniones de
desagüe y conectarlo a una tubo de desagüe (ver figura 1).
figura 1
9 El distribuidor no sale de fábrica prelavado e higienizado.
Antes de utilizarlo debe ser desarmado, lavado e higienizado
siguiendo cuanto dicho en las presentes instrucciones del
capítulo 5.3 LIMPIEZA.
12.1
20.1 12.2 20.2 12.3 20.3 12.4 20.4
Contenedores transparentes
desmontables n 1 2 3 4
Capacidad de cada contenedor,
aproximada l12
20 12 20 12 20 12 20
Dimensiones:
ancho cm 18 36 54 72
largo cm 47 47 47 47
alto 12 lt
20 lt cm 61 71 61 71 61 71 61 71
Peso neto, aproximado 12 lt
20 lt kg 20 22 24 32 36 42 44 55
Peso bruto, aproximado 12 lt
20 lt kg 22 25 28 36 40 46 49 59
Termostatos regulables n 1 2 3 4
Motocompresor hermético
Condensador a ventilación forzada
Guardamotor
Nivel de ruido inferior a 70dB (A)
IMPORTANTE
Carácterísticas eléctricas: leer los datos detallados en la
placa del distribuidor; ésta se encuentra en la parte infe-
rior del panel frontal, detrás del cajón recoge-gotas de la
derecha. Los números de matrícula de los aparatos (pre-
cedidos por el símbolo#) están colocados dentro del
alojamiento portatinterruptores de izquierda. Los datos
detallados sobre la placa son aquellos a los que se debe
siempre hacer referencia.
IMPORTANTE
En la operación de transporte o levantamiento no se
debe coger nunca el distribuidor por sus contenedores
transparentes.
El fabricante no responde de los daños acarreados por
estas maniobras equivocadas.
ATTENCION
Cerciorarse que el aparato esté correctamente
conectado a tierra; en caso contrario es posible causar
shock eléctricos a las personas o dañar el distribuidor.
