Cordless Lawnmower
Gräsklippare
Gressklipper
Ruohonleikkuri
Rasenmäher
Art.no Model
18-4459-1 MOR-LR01-370
31-5298-1 MOR-LR01-370

2
ENGLISH
!
Cordless Lawnmower
Art.no 18-4459-1 Model MOR-LR01-370
31-5298-1 MOR-LR01-370
Please read theentire instruction manual before use and save it for future reference. Wereserve theright for any
errors in text or images and for making any necessary technical changes to this document. Ifyou should have
any questions concerning technical problems please contact our Customer Services.
1. Safety
1.1 Safety symbols
Warning!
Read theinstruction manual.
Keep bystanders at asafe distance from themower to minimise their risk of being injured by
flyingobjects.
Be especially attentive in keeping children and pets asafe distance away from themower.
The blade rotates at high speed. Keephands and feetaway!
Turn off themower and remove thesafety key before making adjustments, cleaning or whenever
leaving it unattended.
Always wait until themower’s rotating parts come to acomplete stop before attempting to touch
them. Theblade will continue to rotate for atime even after themotor has been turned off and
can still cause possible injury.
Do not use themower during rain or leave it outdoors exposed torain.
The battery charger must only be used indoors.
The battery charger is equipped with asafety transformer.

3
ENGLISH
1.2 General safety instructions
• This mower is only constructed to be used on residential domestic lawns. Because of therisk of physical injury
to theuser or bystanders, themachine may not be used for other purposes than that it was designed for.
• Read carefully through theinstructions and thoroughly inform yourself about all themower’s controls and
functions and its proper use.
• Never let children or others who do not have adequate knowledge of these instructions use theproduct.
Alwayscheck local regulations regarding age restrictions concerning theuser.
• Never use themachine in theclose vicinity of bystanders and pay special attention to thepresence of
children and animals.
• Remember that it is theuser who is ultimately responsible for accidents occurring to others and to property.
• Never use theproduct whilst under theinfluence of drugs, alcohol or medicine. Donot use theproduct if
you are tired orsick.
• Never let children or adults use thelawnmower without first having read theinstruction manual. Anyother
users must have been adequately instructed by someone capable of taking full responsibility for their safety.
1.3 General safety instructions
• Make sure that thearea being cut is free from loose and foreign objects.
• Never use themower without theproper clothing. Donot wear loose clothing which can get caught in
themower’s rotating parts. Alwaysuse appropriate footwear.
• Make sure that theblade and blade bolt are not worn or damaged.
• Make sure to regularly check thecollector for possible damage or deformations.
• Adjust thecutting height so that themotor does not struggle or is overloaded.
• Make sure themains voltage is consistent with thecharger’s rated voltage.
• Under no circumstances may maintenance and service be performed when themotor is on (unless
otherwise instructed by theinstruction manual).
• Make sure to keep hands and feet away from rotating parts. Neverstand in front of thedischarge chute.
• Stop themotor immediately if you have struck aforeign object. Alwaysinspect theproduct regularly for
possible damage. Neverattempt to use theproduct until proper repairs have beenmade.
• If themower begins to vibrate abnormally, turn off themotor immediately, remove its battery and investigate
thecause. Vibrations are normally asign of problems.
• The mower’s battery must only be charged indoors using thesupplied charger.
• Repairs to themower’s electrical parts may only be performed by aqualified service technician.
• Turn off themotor and remove thesafety key if:
- The mower is left unattended.
- The rotating blade is blocked.
- Discharge chute is blocked and must be cleared.
- Some foreign object has been mowed over.
- The mower begins to vibrate abnormally.
- Repairs or adjustments must bemade.
- The mower needs to be moved between two mowing areas.
• Make sure that rotating parts have stopped completely before cleaning, repairing or inspecting.
• Existing safety features must not be disconnected or made inoperative.
• Do not overload themower by pushing it too fast through high or thick grass.
• Do not tilt themower when starting, unless absolutely necessary. Insuch cases do not tilt themower more
than necessary to start themotor and only tilt thesection facing away from theuser.
• Avoid cutting wetgrass.
• Avoid cutting on steep slopes.
• Make sure to have good footing on slopes.
• Walk, never run with themower.
• Cut along theedge of slopes, never overthem.
• Be extra careful when turning and changing directions on slopes.

4
ENGLISH
1
2
3
4
5
6
8
9
10
11
12
13
7
1.4 Safety instructions for charging and handling the battery
• Make sure that thesafety key is removed before connecting thebattery to themower.
• The mower’s battery must only be charged indoors using thesupplied charger.
• The charger is not to be exposed to rain or moisture. Doingso may increase therisk for electric shock.
• Only use thesupplied charger and battery. Usingacharger and battery that are incompatible poses afirerisk.
• Make sure that thecharger and its air vents are clean and unblocked.
• Check before every charge: Thatthecharger, its mains lead and plug are whole and damage-free. Donot
use thecharger if any defects are discovered. Donot attempt to repair thebattery charger yourself. Repairs
may only be carried out by aqualified service technician using original parts. Adamaged charger or its parts
poses arisk for electric shock.
• Do not use thecharger in environments where flammable/explosive gases, liquids or objects are present
(e.g. paper, fabric, etc.). Thecharger becomes warm during use and can therefore pose apotential fire hazard.
• The battery’s terminals must not be short-circuited. Makesure to keep all metal objects (e.g. nails, coins,
keys, etc.) away from thecharger when thebattery itself is not in thecharger. Shortcircuiting thebattery
terminals can cause burn injuries orfires.
• Do not try to dismantle thebattery. Doingso poses arisk for short-circuiting.
• Do not expose thebattery to heat, such as leaving it in direct sunlight or disposing of it in fire. Doingso
poses arisk for explosion.
• Mistreatment or adefective battery may cause gases to leak from thebattery. Alwaysensure adequate
ventilation. Thebattery fumes are irritating to therespiratory tract.
• The battery must not be exposed to moisture orwater.
• Store thebattery in anarea where thetemperature range is between 0–45 °C. Themower should never be
left in ahot, sun-exposed car.
2. Description

5
ENGLISH

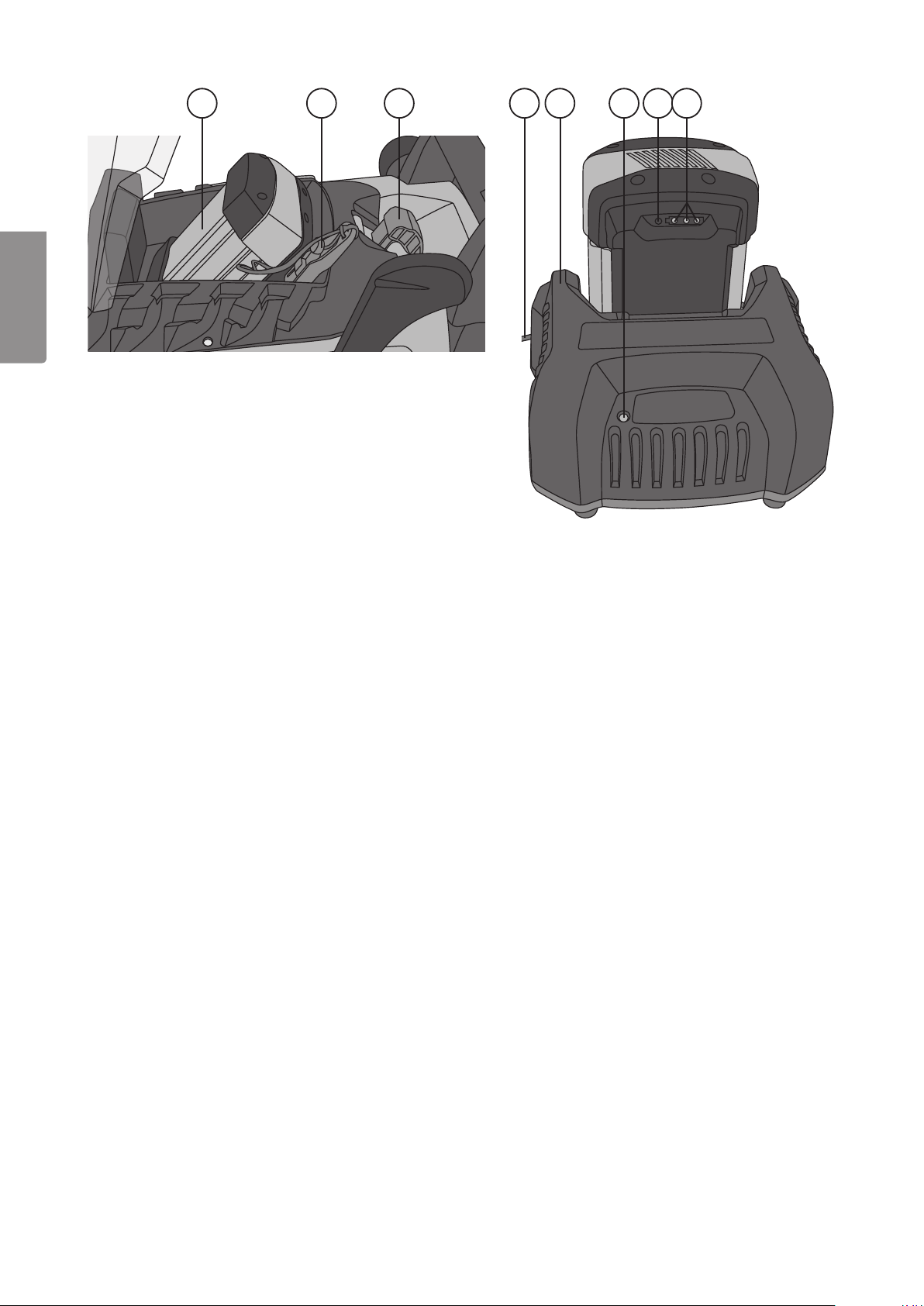

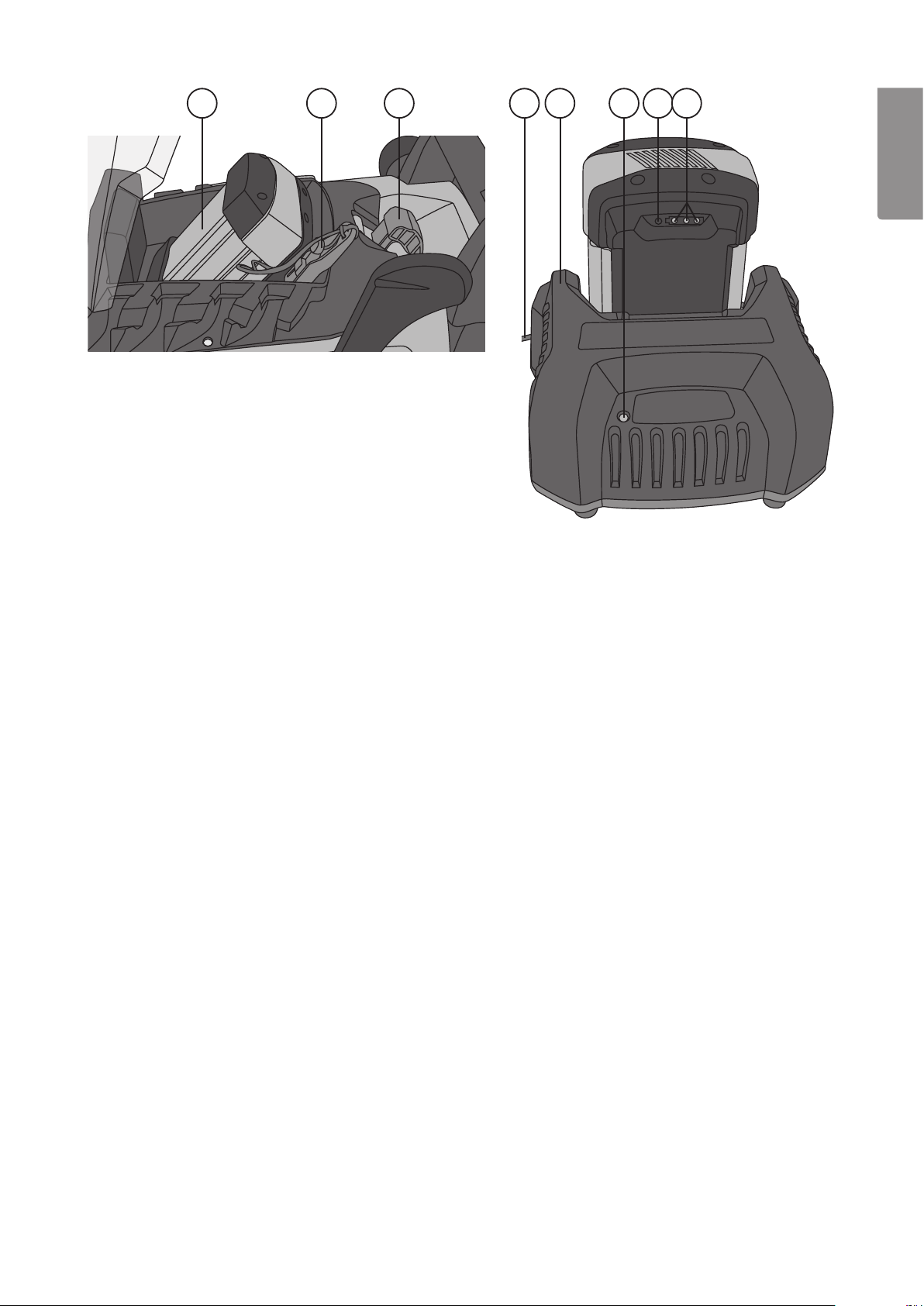

14 15 16 17 18 19 20 21
1. Wheels
2. Battery and safety key cover
3. Carrying handle
4. Lowerhandle
5. Control cable clip
6. Safetybutton
7. Control lever
8. Upperhandle
9. Handle adjustment lock levers
10. Grasscollector
11. Discharge cover

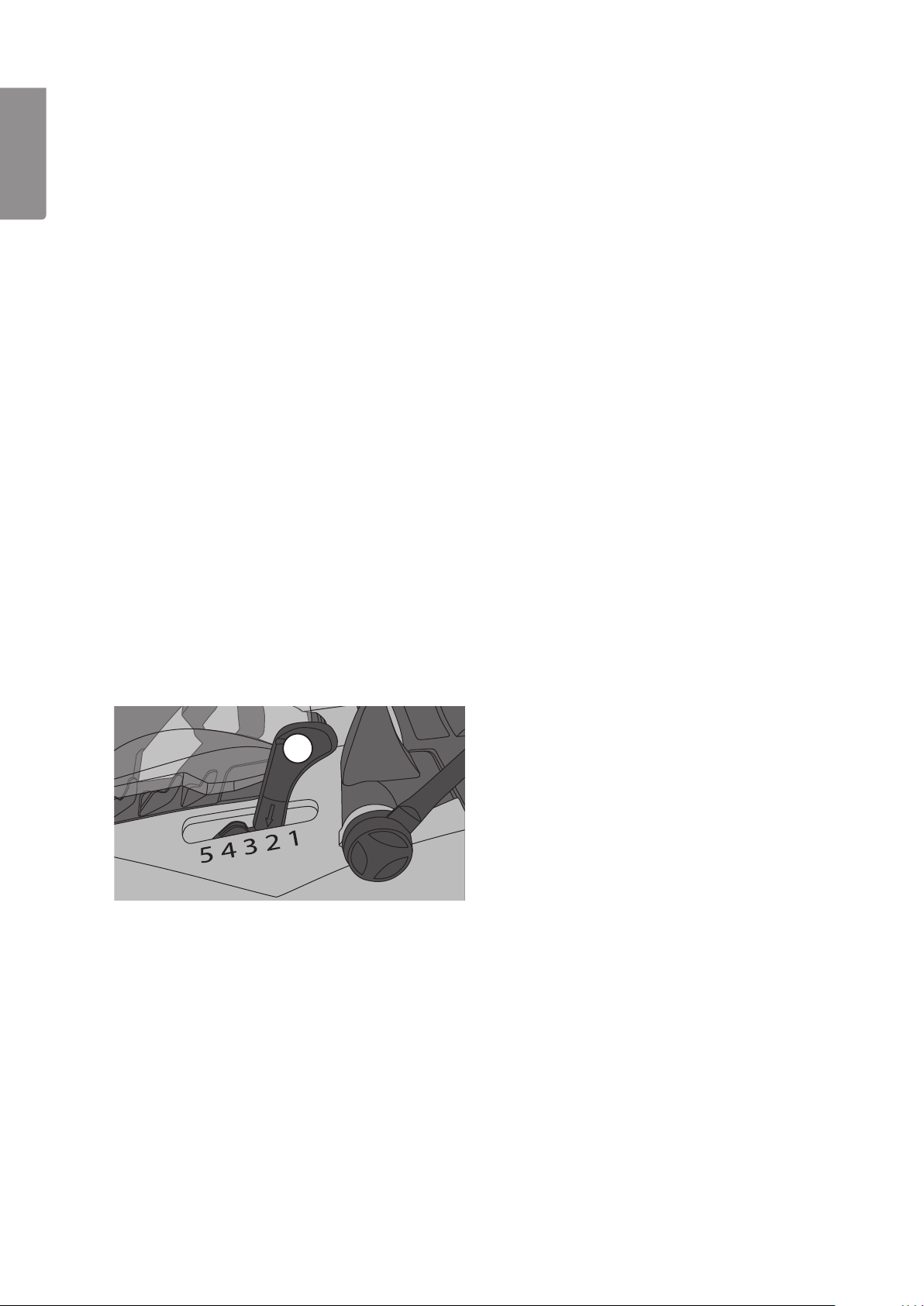

12. Cutting height lever
13. Lowerhandle lockknobs
14. Battery
15. Safetykey
16. Battery cover and battery removal latch
17. Mains lead to plug
18. Battery charger
19. Battery charger LED
20. Battery status test button
21. Battery status indicator

6
ENGLISH
16
15
13
3. Assembly
3.1 Assembling the handle
1. Foldout thelock levers (9) and turn them anti-clockwise
afew turns to loosen them. Spreadtheupper handle’s(8)
ends slightly apart so thelock teeth don’t catch.
Nowfold out theupper handle to theextended position.
Screwthelock levers clockwise to tighten, and then fold
thelock levers (9) back in to their lockedpositions.
2. Loosenthelock knobs (13) by turning them anti-clockwise
afew turns. Now, fold out thelower handle to its upright
position so that thespacers’ lock tabs engage into their
cut-outs (see figure). Screwthelock knobs (13) clockwise
to tighten them securely.
3. Placethecable into thecable clip (5) then clip thecable clip
onto thelower handle.
4. Operating instructions
4.1 Battery

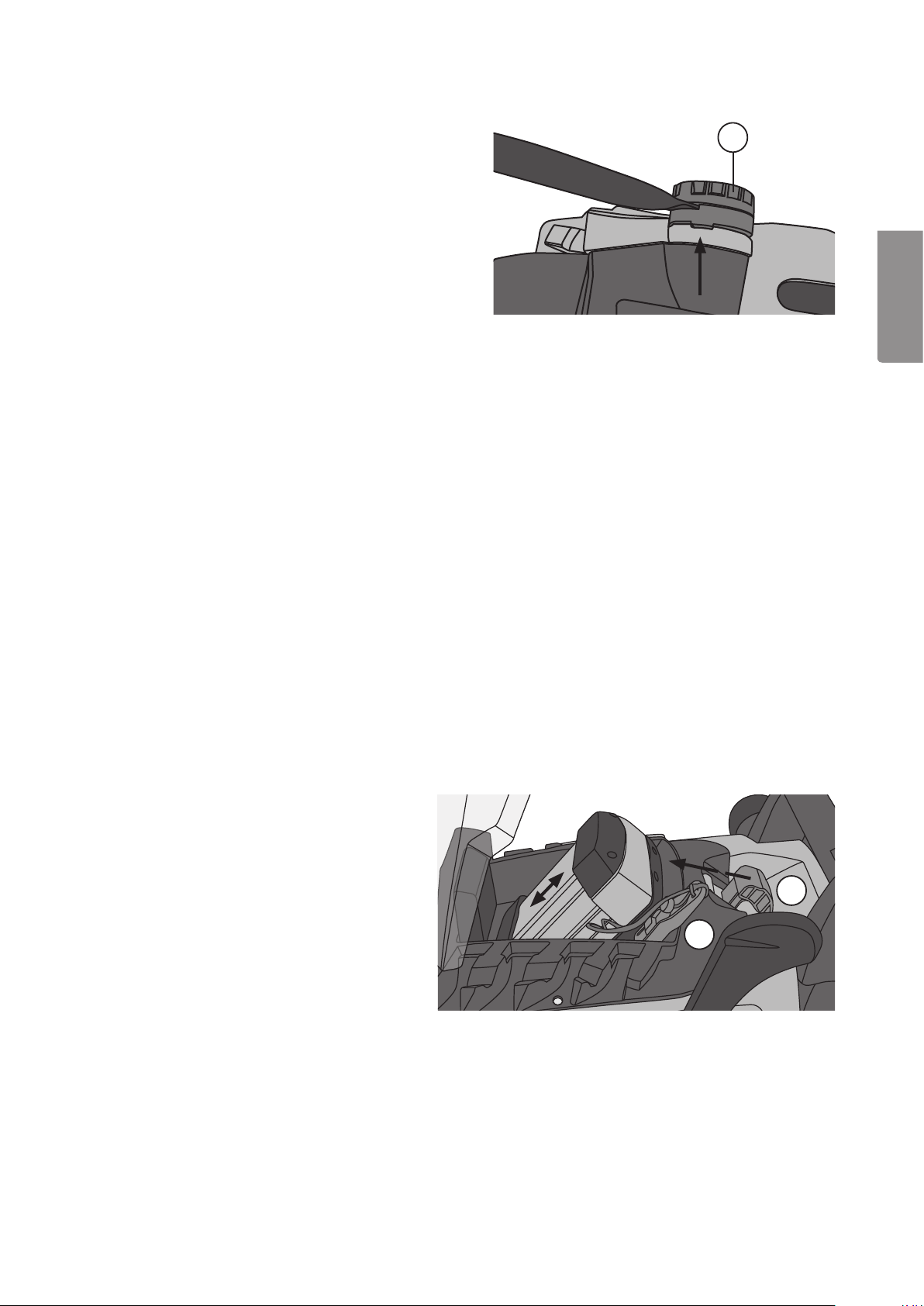

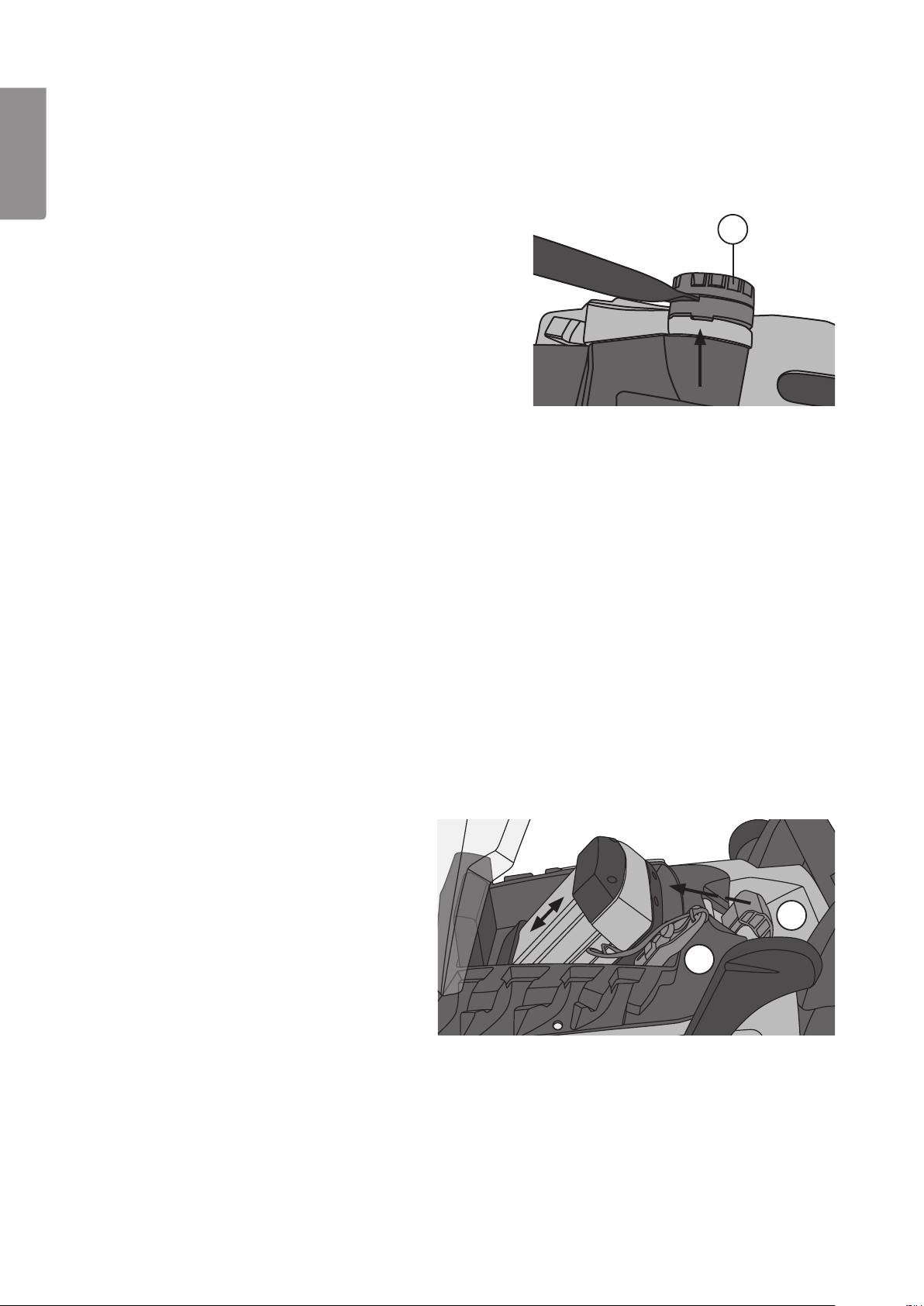

The battery sits under theclear dome battery
cover(2).
Removing the battery
1. Pressthelatch (16) to open thecover.
2. Pressthesafety key’s (15) spring tab to
releaseand remove it.
3. Pressthelatch (16) completely forward and
pullout thebattery.
3.2 Grass collector
1. Snaptogether thegrass collector’s upper and lower part making sure that all snap latches are secure.
Startfrom theback and work forward.
2. Screwtwo screws into theunderside of thecollector, near themouth.
3. Makesure that all thecollector’s parts are correctly assembled.
3.3 Attaching the grass collector
• Attach thecollector by opening and holding up thedischarge cover (11). Thenattach thecollector (10) to its
catches on themower and release thedischarge cover.
• Remove thecollector by lifting up thedischarge cover and then lifting thecollector up from its catches.
• The mower can even be used without thecollector if thedischarge cover is completely folded down in
theclosed position.
Inserting the battery
1. Pressthelatch (16) to open thecover.
2. Pressthesafety key’s (15) spring tab to releaseand remove it. Makesure that thesafety key does not find
it’s way into thebattery compartment.
3. Slidethebattery base into theguides and push down. Youwill first hear one click, when thebattery crosses
thelatch and another click when thelatch locks thebattery securely inplace.

7
ENGLISH
19
Charging
1. Insertthebattery securely into thecharger.
2. Plugthecharger into awall socket. Charging will start immediately.

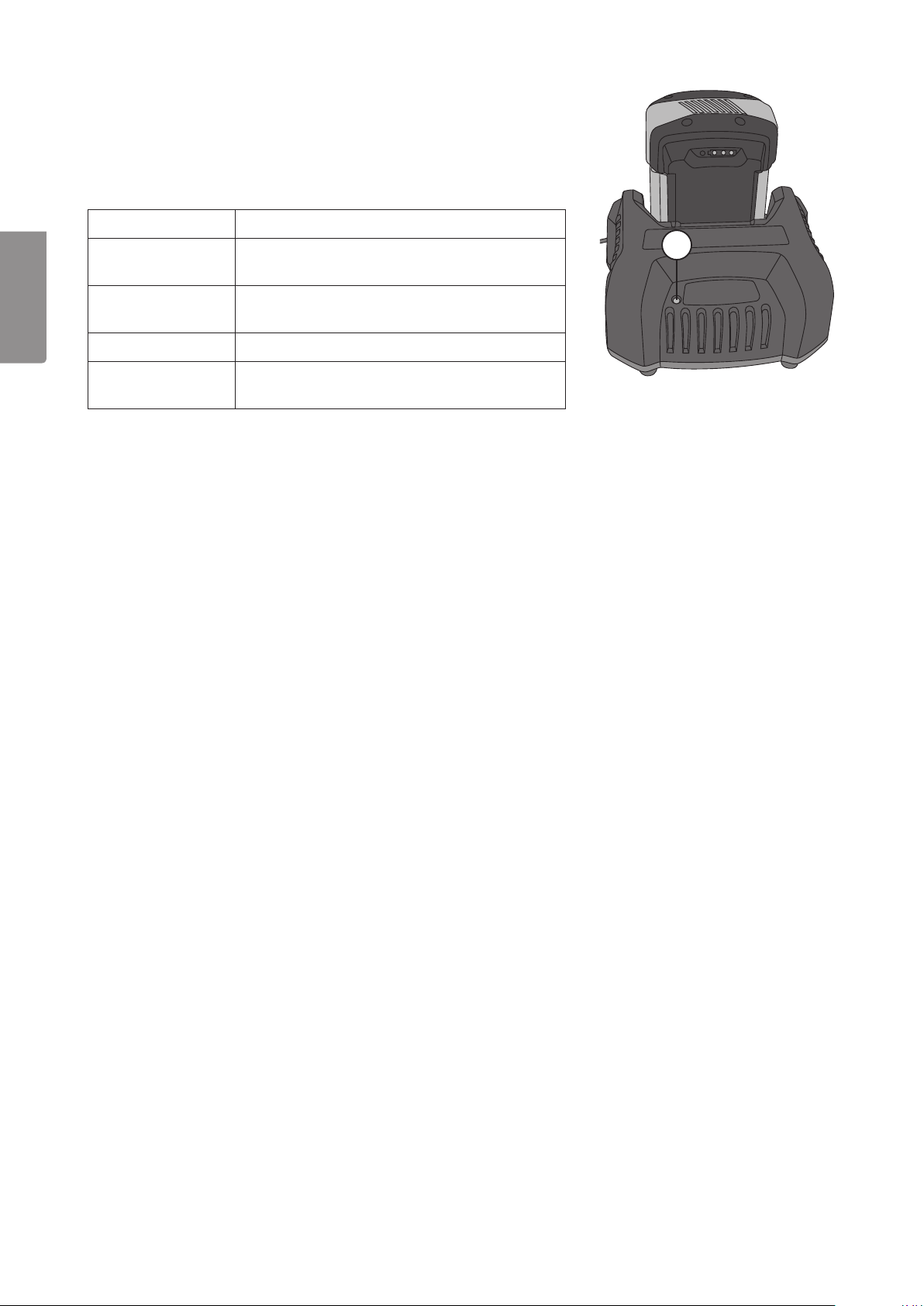

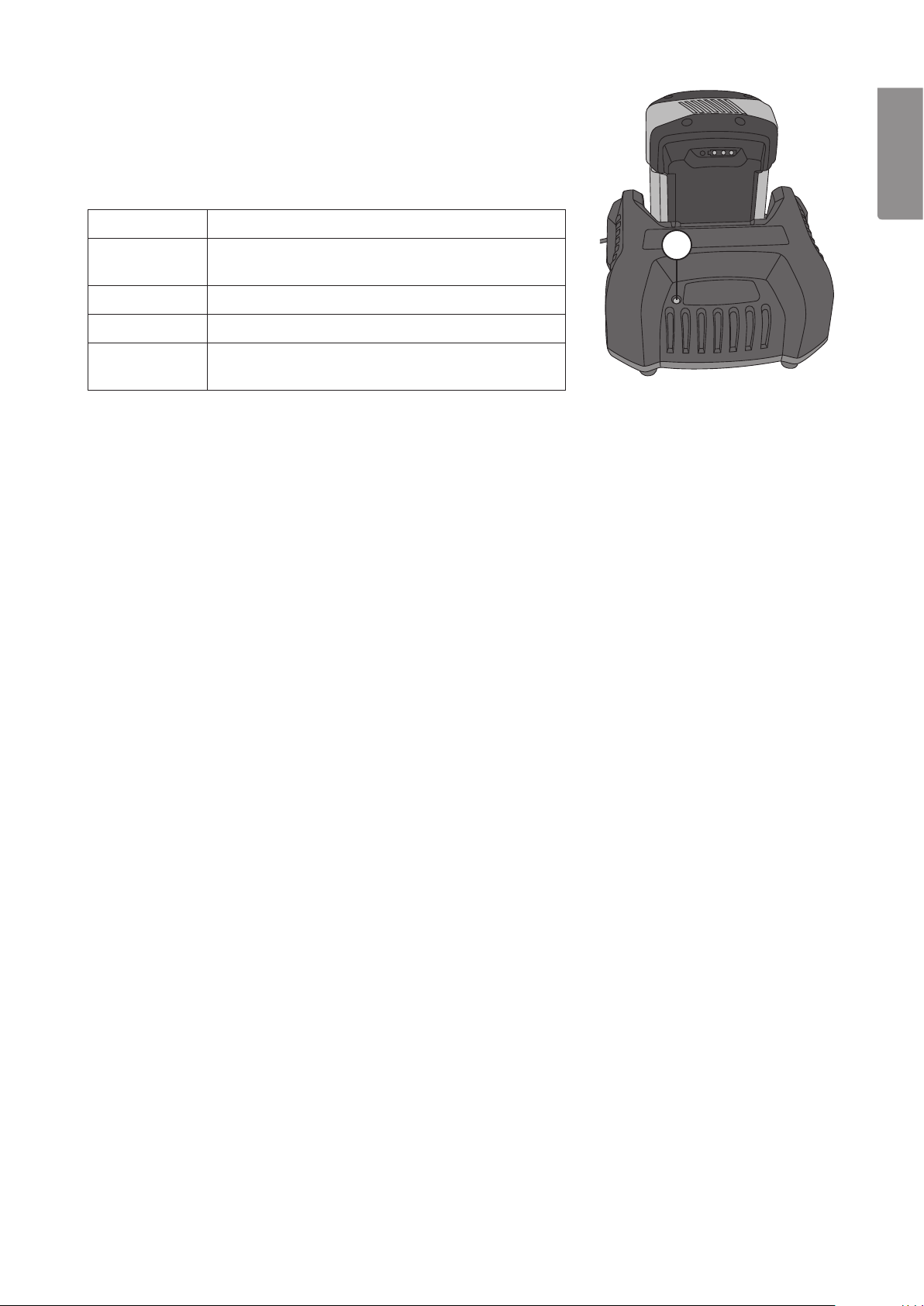

LED charge status indicator (19):
LED Meaning
Steady red The charger is connected to themains but
thebattery is incorrectly inserted into thecharger.
Flashing green Charge in progress.
Steady green The battery is fully charged and ready foruse.
Flashing red The battery cannot be charged. Referto
theTroubleshooting section.
Checking battery status
• You will find thebattery status indicator (21) at thebase of thebattery. Thebattery must be removed from
thecharger to check it.
• Press thetest button (20) to check battery status. Thebattery has 3 green LED status indicators (21).
- 3 LEDs lit mean thebattery is ≥ 2/3 charged to its maxlevel.
- 2 of 3 LEDs lit mean thebattery is ≥ 1/3 charged to its maxlevel.
- 1 LED lit means thebattery is ≤ 1/3 charged to its maxlevel.
- 1 flashing LED means thebattery is almost completely discharged.
- If no LEDs are lit, it means thebattery is faulty and must be replaced.
If battery life considerably worsens between charges, it indicates that thebattery is worn out and needs to be
replaced with anew battery.
4.2 General information
• Never start themotor without first reading all thesteps in theAssembly section.
• NOTE: Neveruse themower without first having studied theinstruction manual and its warning symbols as
well as any warning decals on themower itself.
• NOTE: Neveroverload themotor for extended periods. Whenthemower is heavily overloaded (high grass,
etc.) themotor becomes sluggish and can be heard struggling. Immediately release thecontrol lever and
increase thecutting height to avoid damaging themower.
• Prolonged heavy use can trip theoverload protection. Insuch cases release thecontrol lever and allow
themotor to cool sufficiently. Theoverload protection can only reset with thecontrol lever in theopen
released position. Cleanthemower from possible obstructions and wait afew minutes before trying
to use themower again. Iftheoverload protection trips again, try raising thecutting height to prevent
furtheroverload.

8
ENGLISH
12
4.3 Starting and stopping
• NOTE: Startthemower only when your hands and feet are asafe distance from therotating blade.
• NOTE: Theblade will continue to rotate ashort while after themotor has been turned off. Always let
themotor/blade come to acomplete stop before starting themotor again.
Start
1. Insert thesafety key (15).
2. Press and hold thesafety button (6) and then clasp thecontrol lever (7) against thehandle.
Note: Therewill be slight delay before themotor actually starts. Oncethemotor starts you may then begin using
themower.
Stop
1. Release thecontrol lever (7) to completely to stop themotor and blade. Alwayslet themotor/blade come to
acomplete stop before starting themotor again.
2. Remove thesafety key (15) when you have finished mowing.
4.4 Setting the cutting height
• Adjust cutting height in relation to grass height. Startwith ahigh cutting height and adjust accordingly for
thebest results. NOTE: Alwaysturn off themower and let therotating blade come to acomplete stop
before adjusting thecutting height.
• There are 5 cutting height settings: 1= 30 mm (short grass length) to 5= 65 mm (higher grass length).
• Adjust cutting height by pushing theheight lever (12) inwards towards thebattery until it releases. Adjustto
thedesired cutting level. Pushthehandle outwards to thedesired setting and ensure that it locks into position.
• When cutting grass for thefirst time at thebeginning of theseason, themower should be set to arather
high setting in relation to grass height in order to ensure proper healthy growth of your lawn. Thereafter,
thecutting height can be adjusted according to desire. Remember that shorter cutting lengths will shorten
thebattery life’s mowing time.
5. Maintenance
NOTE: Alwaysdisconnect thesafety key (15) from themower before starting maintenance or servicing.
• Clean themower with abrush or cloth after eachuse.
• Never spray off themower with water to clean it. Doingso may damage themower’s electrical components.
• Tighten all nuts and screws to ensure that themower is in good safe working order.
• Before using make sure to check all electrical equipment. Ifthere is any damage to cables, fittings or
anything else themower must not beused.
• Always use original parts. Non-original parts can present arisk for injury even if they should fit themower.
• Always change any damaged warning and instructional decals.

9
ENGLISH
22 23 24
5.1 Changing the blade
Note: Alwaysmake sure thesafety key and
battery are removed from themower before
starting maintenance orservicing.
1. Turnthemower on its right side to inspect
theblade (22). Iftheblade is dull or
damaged it should be replaced.
2. Holdtheblade (22) using protective gloves
and loosen thebolt (23) with anappropriate
sized spanner (notincluded). Alwaysuse
work gloves when holding theblade as it
issharp.
3. Removetheblade (22) from thelocating
pins (24). Cleanif necessary.
4. Replace with anew blade and assemble
in thereverse order to theprocedures
described above. Makesure that theblade
is facing right side up and that thebolt is
securely tightened.
5.2 Troubleshooting
The problems described below can often be addressed by theuser. Ifthere is any doubt, contact
CustomerServices.
Problem Solution
Motor does
notstart.
• Make sure thesafety key is correctly inserted.
• Make sure thebattery is correctly inserted.
• Incorrect starting procedure. Firstpress and hold thesafety button and then clasp
thecontrol lever against thehandle.
Motor stops
suddenly.
• The overload protection has tripped. Letthemotor cool down. Increase cutting height.
• The battery is either too warm or too cold. Letthebattery attain normal room
temperature.
Mower vibrates
during use.
• Make sure there are no loose parts.
• The blade is damaged. Replace it.
• Make sure that theblade or its bolt is notloose.
Unsatisfactory
cutting results.
• The blade is damaged or dull. Replace it.
• The collector isfull.
• Make sure that thecollector is not clogged.
• The wrong cutting height has been set. Adjust.
The battery
cannot be
charged.
• The battery is defective and needs to be replaced.
• Make sure thebattery and charger terminals are clean and free from dirt and debris.
• Make sure that thecharger’s plug is correctly connected to thewall socket.
The battery
goes flat after
ashort time.
• The wrong cutting height has been set. Increase cutting height and push themower
alittle slower.
• Wet grass. Letthegrass dry.
• Thick grass. Increase cutting height and push themower alittle slower.
• Make sure thebattery is not defective.

10
ENGLISH
6. Storage
If themower is to be stored for anextended period, during winter for example, thefollowing steps should be followed:
1. Cleanthemower thoroughly.
2. Inspect theentire mower for possible damage.
3. Storethemower in aclean and dry environment.
4. Chargethebattery.
7. Disposal
This product should be disposed of in accordance with local regulations.
Ifyou are unsure how to proceed, contact your local authority.
8. Specifications
Type M0R-LR01-370
LwA (sound power level) 75.8 dB(A), uncertainty K=3 dB(A)
LpA (sound pressure level) 88.6 dB(A), uncertainty K=2.13 dB(A)
Guaranteed sound power level 96 dB(A)
Vibration value 0.892 m/s², uncertainty K=1.5 m/s²
Battery capacity 3Ah
Charging time 3–5 h
Charging current 1 A (3–5 h)
Charging voltage 41.7VDC
Acceptable charge temperature range 0–45 °C
Operating time 15–30 minutes
Operating voltage 36V
RPMs 3,800RPM
Cutting width 37cm
Cutting height 25–75mm
Weight 15kg

11
SVENSKA
!
Gräsklippare
Art.nr 18-4459-1 Modell MOR-LR01-370
31-5298-1 MOR-LR01-370
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vireserverar oss
för ev. text- och bildfel samt ändringar av tekniska data. Vidtekniska problem eller andra frågor, kontakta vår
kundtjänst (se adressuppgifter på baksidan).
1. Säkerhet
1.1 Beskrivning av säkerhetssymboler
Varning!
Läs bruksanvisningen.
Håll undan åskådare från maskinens närhet så att de inte skadas av kringflygande föremål.
Håll undan barn, husdjur och åskådare från maskinens riskområde!
Varning för roterande knivar, håll undan händer och fötter.
Stäng av gräsklipparen och ta ur säkerhetsnyckeln innan justering, rengöring och när du lämnar
gräsklipparen utan tillsyn.
Vänta tills gräsklipparens roterande delar har stannat helt innan du vidrör dem. Bladenkan fort-
sätta att rotera sedan motorn har stängts av och kan orsaka skada.
Använd inte gräsklipparen när det regnar och lämna den inte utomhus iregnväder.
Använd endast batteriladdaren inomhus.
Batteriladdaren innehåller ensäkerhetstransformator.

12
SVENSKA
1.2 Allmänna säkerhetsföreskrifter
• Denna gräsklippare är konstruerad för att användas på gräsmattor ivillaträdgårdar. Pågrund av risk för
fysisk skada hos användaren eller andra personer får ej gräsklipparen användas till andra ändamål än vad
den är avsedd för.
• Läs noga igenom instruktionerna och lär dig alla reglage samt korrekt användning av produkten.
• Låt aldrig barn eller personer som inte har tillräcklig kännedom om dessa instruktioner använda produkten.
Lokalaföreskrifter kan ha restriktioner gällande användarens ålder.
• Använd aldrig maskinen inärheten av andra människor, håll särskild uppsikt på barn ochdjur.
• Kom ihåg att användaren alltid är ansvarig för olyckor som händer andra människor eller egendom.
• Använd aldrig produkten om du är påverkad av alkohol eller mediciner. Användden inte heller om du är
trötteller sjuk.
• Låt aldrig barn eller vuxna som inte studerat bruksanvisningen använda produkten. Demåste iså fall ha
instruerats av någon person som ansvarar för deras säkerhet.
1.3 Generella säkerhetsanvisningar
• Kontrollera att det område som ska klippas är fritt från lösa och främmande föremål.
• Använd aldrig gräsklipparen utan att vara rätt klädd. Användinga lösa kläder som riskerar att fastna
iklipparens roterande delar. Användlämpliga skor.
• Kontrollera att kniv och knivbult inte är slitna eller skadade.
• Kontrollera uppsamlaren regelbundet för att upptäcka ev. skador eller deformation.
• Justera klipphöjden så att motorn inte går tungt och överbelastas.
• Kontrollera att nätspänningen överensstämmer med laddarens märkspänning.
• Under inga omständigheter får underhåll och service göras när motorn är igång (om inte bruksanvisningen
anger annat).
• Håll händer och fötter borta från roterande delar. Undvikalltid utkastets öppning.
• Stanna motorn omedelbart om gräsklipparen träffar ettfrämmande föremål. Inspektera därefter produkten
noggrant för att upptäcka ev. skador. Användinte produkten förrän ev. skador reparerats.
• Om gräsklipparen börjar vibrera onormalt, stäng genast av motorn, ta bort batteriet och kontrollera orsaken.
Vibrationer är normalt etttecken på problem.
• Gräsklipparens batteri får endast laddas inomhus med den bifogade laddaren.
• Reparationer av gräsklipparens elektriska delar får endast utföras av enkvalificerad servicetekniker.
• Stoppa motorn och dra ur säkerhetsnyckeln om:
- Användaren lämnar gräsklipparen.
- Den roterande kniven är blockerad.
- Utkastet satt igen sig och måste rengöras.
- Något främmande föremål körts på.
- Gräsklipparen börjar vibrera onormalt.
- Reparationer eller justeringar ska utföras.
- Gräsklipparen ska flyttas mellan två klippställen.
• Se till att roterande delar har stannat före rengöring, reparation eller inspektion.
• Befintliga säkerhetsanordningar får inte kopplas bort eller sättas ur funktion.
• Överbelasta inte gräsklipparen genom att köra den för fort ihögt eller tjockt gräs.
• Luta ej gräsklipparen när den ska startas, utom när det absolut är nödvändigt för att kunna starta.
Idettafall ska den inte lutas mer än nödvändigt för att kunna starta och lyft den delen som är vänd bort
frånanvändaren.
• Undvik att klippa ivåttgräs.
• Undvik att klippa ibranta sluttningar.
• Se till att ha bra fotfäste isluttningar.
• Gå, spring aldrig med gräsklipparen.
• Klipp längs med sluttningen, aldrig uppifrån eller nerifrån.
• Var extra försiktig när du vänder och ändrar riktning ien sluttning.

13
SVENSKA
1
2
3
4
5
6
8
9
10
11
12
13
7
1.4 Säkerhetsanvisningar för laddning och hantering av batteri
• Kontrollera att säkerhetsnyckeln är urtagen innan batteriet ansluts till batterihållaren igräsklipparen.
• Gräsklipparens batteri får endast laddas inomhus med den bifogade laddaren.
• Laddaren får inte utsättas för regn eller fukt. Riskför elektrisk stöt.
• Använd endast bifogad laddare och bifogat batteri. Riskför brand vid användning med batteri och laddare
som inte passar ihop.
• Se till att laddaren är ren och att dess ventilationsöppningar inte är blockerade.
• Kontrollera innan varje laddningstillfälle: Attladdaren, dess kabel eller stickpropp inte är skadade.
Användinte laddaren om något är defekt. Försökinte att reparera batteriladdaren själv, det ska utföras med
originaldelar av enkvalificerad tekniker. Skadadladdare eller del av den kan medföra risk för elektrisk chock.
• Använd inte laddaren imiljöer där det finns brandfarliga/explosiva gaser, vätskor eller föremål (papper, tyg
etc.). Laddaren blir varm vid laddning och kan medföra brandrisk.
• Batteriets poler får inte kortslutas, se till att hålla undan metallföremål (spikar, mynt, nycklar etc.) från batteriet
när det inte sitter ibatterihållaren eller iladdaren. Kortslutning kan orsaka brännskada eller brand.
• Försök inte ta isär batteriet. Riskför kortslutning.
• Skydda batteriet mot hög värme, lämna det inte idirekt solljus och kasta det inte ield. Riskför explosion.
• Vid fel hantering av batteri eller defekt batteri kan gas läcka ut från batteriet. Setill att ventilationen är god,
gasen är irriterande för luftvägarna.
• Batteriet får inte utsättas för fukt eller vatten.
• Förvara batteriet inom temperaturområdet 0–45 °C. Detska t.ex. inte förvaras ien solvarm bil.
2. Beskrivning

14
SVENSKA
14 15 16 17 18 19 20 21
1. Hjul
2. Locköver batteri och säkerhetsnyckel
3. Bärhandtag
4. Handtagets underdel
5. Hållare för elkabel
6. Startspärr
7. Startreglage
8. Handtagets överdel
9. Låsreglage för handtagets höjdinställning
10. Gräsuppsamlare
11. Skyddslock över utkast
12. Klipphöjdsinställning
13. Låsskruvar för handtagets lutning
14. Batteri
15. Säkerhetsnyckel
16. Spärrför lock och batteri
17. Nätkabel till stickpropp
18. Batteriladdare
19. LED-lampa på batteriladdaren
20. Testknapp för batteristatus
21. Indikatorlampor för batteristatus

15
SVENSKA
16
15
13
3. Montering
3.1 Vik upp handtaget
1. Vik ut låsreglagen (9) och skruva ut dem några varv.
Håll isär handtagets överdel (8), vik det framåt och
skruva in och vik in låsreglagen (9).
2. Skruva ut låsskruvarna (13) några varv. Vikhela
handtaget bakåt så att handtagets rundadistans
passar ifästets urtag (se bild). Skruva åt
låsskruvarna(13).
3. Tryck fast elkabeln i kabelhållaren (5) och tryck fast
kabelhållaren på handtaget.
Ta ur batteriet
1. Tryckspärren (16) framåt och öppna locket.
2. Tryckin spärren på säkerhetsnyckeln (15)
och ta ur säkerhetsnyckeln.
3. Tryckspärren (16) framåt och dra
batterietuppåt.
Sätt i batteriet
1. Tryckspärren (16) framåt och öppna locket.
2. Tryckin spärren på säkerhetsnyckeln (15)
och ta ur säkerhetsnyckeln. Setill att inte
säkerhetsnyckeln ligger ibatterihållaren!
3. Tryckner batteriet ibatterihållaren så långt
det går. Försthörs ettklickljud (i spärren) och
sedan hörs ettklickljud till när batteriet sitter
fast ordentligt.
3.2 Montering av uppsamlaren
1. Tryckihop uppsamlarens under- och överdel tills snäpplåsen låser fast ordentligt. Börjamed den bakre
kanten och fortsätt framåt.
2. Skruvai2 skruvar från undersidan (vid öppningen).
3. Kontrollera att uppsamlarens delar är korrekt monterade.
3.3 Montering av uppsamlaren på gräsklipparen
• Sätt dit uppsamlaren genom att öppna och hålla upp skyddslocket (11). Placera sedan uppsamlaren (10)
idess fäste på gräsklipparens kåpa och släpp ner locket.
• Ta bort uppsamlaren genom att lyfta upp skyddslocket och sedan lyfta upp och ta bort uppsamlaren.
• Gräsklipparen kan även användas utan uppsamlaren om skyddslocket är helt nedfällt.
4. Användning
4.1 Batteri
Batteriet finns under locket (2).

16
SVENSKA
19
Laddning
1. Tryckfast batteriet iladdaren.
2. Anslutladdarens stickpropp till etteluttag. Laddningen startar direkt.
Laddarens LED-lampa (19) visar laddningsstatus:
LED-lampan visar Funktion
Fast röttsken Stickproppen är ansluten till etteluttag,
men batteriet är fel isatt iladdaren.
Blinkande
gröntsken
Laddning pågår.
Fast grönt sken Batteriet är fulladdat och är klart för användning.
Blinkande rött sken Batteriet går inte att ladda. Seavsnittet
Felsökning.
Kontroll av batteristatus
• På batteriets baksida finns indikatorlampor för batteristatus (21). Batteriet måste vara urtaget vid batterikontroll.
• Tryck in testknappen (20) för att visa batteristatus med hjälp av 3 gröna LED-lampor (21).
- Alla 3 lyser; batteriets laddningsgrad ≥ 2/3 av maxnivån.
- 2 av 3 lyser; batteriets laddningsgrad ≥ 1/3 av maxnivån.
- 1 lyser; batteriets laddningsgrad ≤ 1/3 av maxnivån.
- 1 blinkar; batteriet är nästan helt urladdat.
- Om ingen LED-lampa lyser är batteriet felaktigt och måste bytas ut.
Om batteriets användningstid efter uppladdning minskar avsevärt mellan laddningstillfällena, är batteriet
förbrukat och ska ersättas med ettnytt.
4.2 Allmänt
• Starta aldrig motorn utan att först ha utfört alla åtgärder iavsnittet Montering.
• OBS! Användaldrig gräsklipparen utan att ha studerat bruksanvisningen samt alla varnings- och
anvisningsdekaler på gräsklipparen och ibruksanvisningen.
• OBS! Låtaldrig motorn utsättas för tung belastning under längre perioder. Närgräsklipparen belastas tungt
(högt gräs etc.) går motorn tyngre och motorljudet förändras. Släppomedelbart startreglaget och öka
klipphöjden för att undvika skador på klipparen.
• Vid långvarig tung belastning kan överbelastningsskyddet lösa ut, släpp då startreglaget och låt motorn
kallna. Överbelastningsskyddet återställs endast om startreglaget inte är indraget. Rengörklipparen från
eventuella hinder och vänta några minuter innan du använder klipparen igen. Omöverbelastningsskyddet
löser ut igen, prova då att öka klipphöjden för att förhindra att motorn överbelastas.

17
SVENSKA
12
4.3 Start och stopp av gräsklipparen
• OBS! Startfår endast ske när händer och fötter är på ettsäkert avstånd från gräsklipparens roterande kniv.
• OBS! Denroterande kniven fortsätter rotera enstund även efter att motorn har stannats. Låtalltid motorn/
kniven stanna helt innan motorn startas igen.
Start
1. Sätt isäkerhetsnyckeln (15).
2. Tryck och håll in startspärren (6) och dra sedan in startreglaget (7).
Obs! Detär enkort fördröjning tills motorn startar. Gräsklipparen kan nu börja användas.
Stopp
1. Släpp startreglaget (7) helt för att stoppa motorn och den roterande kniven. Låtalltid motorn/kniven stanna
helt innan motorn startas igen.
2. Ta ur säkerhetsnyckeln (15) vid avslutad klippning.
4.4 Ställ in klipphöjden
• Justera klipphöjden efter höjden på gräset. Börjamed hög klipphöjd och prova dig fram till bästa resultat.
OBS! Stängalltid av gräsklipparen och låt den roterande kniven stanna helt innan du ändrar klipphöjden.
• Klipphöjden kan justeras i5 lägen: 1= 30 mm till 5= 65 mm.
• Justera klipphöjden genom att trycka inställningsspaken (12) isidled inåt mot batteriet och föra spaken
framåt eller bakåt till önskat läge. Släppspaken och kontrollera att den ärlåst.
• Vid säsongens första klippning bör gräsklipparen justeras för högsta klipphöjd. Därefter kan klipphöjden
justeras efter behov. Tänkpå att kort klipphöjd förkortar batteriets användningstid.
5. Underhåll
OBS! Taalltid bort säkerhetsnyckeln (15) från gräsklipparen innan du påbörjar underhåll eller service.
• Rengör gräsklipparen med enborste eller trasa efter varje användning
• Spola aldrig av gräsklipparen med vatten. Denelektriska utrustningen kan taskada.
• Dra åt alla muttrar och skruvar så att gräsklipparen är iett säkert arbetsskick.
• Innan gräsklipparen används ska all elektrisk utrustning kontrolleras. Omskador finns på isolering,
infästningeller annat får gräsklipparen inte användas.
• Använd alltid originalreservdelar. Ickeoriginalreservdelar kan medföra risk för skador även om de
passargräsklipparen.
• Byt ut skadade varnings- och anvisningsdekaler.

18
SVENSKA
22 23 24
5.1 Byte av kniv
Obs! Kontrollera att säkerhetsnyckeln
och batteriet är urtagna ur gräsklipparen
innan du påbörjar underhåll ellerservice.
1. Lägggräsklipparen på högra sidan
och inspektera kniven (22). Ärkniven
slö eller skadad ska denbytas ut.
2. Hållemot kniven (22) och
lossa bulten (23) med hjälp av
lämpligt verktyg (medföljer ej).
Användarbetshandskar när du håller
ikniven då denna kan varavass.
3. Taloss kniven (22) från knivfästet (24).
Görrent vidbehov.
4. Sätttillbaka den nya kniven och
bulten iomvänd ordning enligt ovan.
Setill att kniven är rättvänd och dra
åt bulten ordentligt.
5.2 Felsökning
Felen som beskrivs nedan kan vanligtvis åtgärdas direkt av användaren. Omtveksamheter uppstår,
kontaktakundtjänst.
Fel Åtgärd
Motorn
startarinte.
• Säkerhetsnyckeln är inte rätt isatt, kontrollera!
• Batteriet saknas/fel isatt, kontrollera!
• Felaktig startprocedur: Tryckförst in startspärren och dra sedan in startreglaget.
Motorn stannar
plötsligt.
• Överbelastningsskyddet har löst ut. Låtmotorn svalna. Ökaklipphöjden.
• Batteriet är för varmt eller kallt, låt batteriet anta omgivningens temperatur.
Gräsklipparen
vibrerar vid
användning.
• Lösa delar, kontrollera!
• Kniven har skadats, bytden.
• Kniven eller bulten sitter löst, kontrollera!
Gräsklipparen
klipper dåligt.
• Kniven är skadad eller slö, bytden.
• Uppsamlaren är full, tömden.
• Uppsamlaren är blockerad, kontrollera!
• Fel klipphöjd är inställd, justera!
Batteriet går inte
attladda.
• Batteriet är felaktigt och måste bytas ut.
• Batteriets eller laddarens kontaktytor är smutsiga. Kontrollera och rengör/ta
bortskräp.
• Kontrollera att laddarens stickpropp är rätt ansluten till eluttaget.
Gräsklipparens
batteri tar slutfort.
• Fel klipphöjd är inställd. Ökaklipphöjden eller gå långsammare.
• Fuktigt gräs. Låtgräset torka.
• Tjockt gräs. Ökaklipphöjden eller gå långsammare.
• Batteriet är felaktigt, kontrollera!

19
SVENSKA
6. Förvaring
När gräsklipparen ska förvaras enlängre period, t.ex. över vintern, ska följande åtgärder först utföras:
1. Rengörhela gräsklipparen ordentligt.
2. Inspektera hela gräsklipparen för att upptäcka eventuella skador.
3. Förvara gräsklipparen iett rent och torrt utrymme.
4. Laddaupp batteriet.
7. Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.
8. Specifikationer
Typ M0R-LR01-370
LwA (bullernivå) 75,8 dB(A), onoggrannhet K=3 dB(A)
LpA (bullereffekt) 88,6 dB(A), onoggrannhet K=2,13 dB(A)
Garanterad ljudnivå 96 dB(A)
Vibrationsvärde 0,892 m/s², onoggrannhet K=1,5 m/s²
Batterikapacitet 3Ah
Laddningstid 3–5 tim
Laddningsström 1 A (3–5 tim)
Laddningsspänning 41,7VDC
Tillåten laddningstemperatur 0–45 °C
Användningstid 15–30 minuter
Drivspänning 36V
Motorvarvtal 3800RPM
Klippbredd 37cm
Klipphöjd 25–75mm
Vikt 15kg

20
NORSK
!
Gressklipper
Art.nr. 18-4459-1 Modell MOR-LR01-370
31-5298-1 MOR-LR01-370
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).
1. Sikkerhet
1.1 Beskrivelse av sikkerhetssymboler
Advarsel!
Lesbruksanvisningen.
Sørgfor at personer som er til stede, holdes på god avstand så de ikke skades av eventuelle
gjenstander som slynges ut fra maskinen.
Holdbarn, husdyr og andre på god avstand!
Advarsel, roterende kniver. Værforsiktig med hender og føtter.
Skruav gressklipperen og ta ut sikkerhetsnøkkelen før eventuelle justeringer, rengjøring og når
gressklipperen skal forlates uten tilsyn.
Venttil gressklipperens roterende deler har stoppet helt før du berører dem. Bladet fortsetter
årotere enliten stund etter at motoren er stengt og kan forårsake skader.
Gressklipperen må ikke brukes iregnvær. Denmå heller ikke stå ute iregnvær.
Batteriladeren skal kun brukes innendørs.
Laderen har ensikkerhetstransformator.
