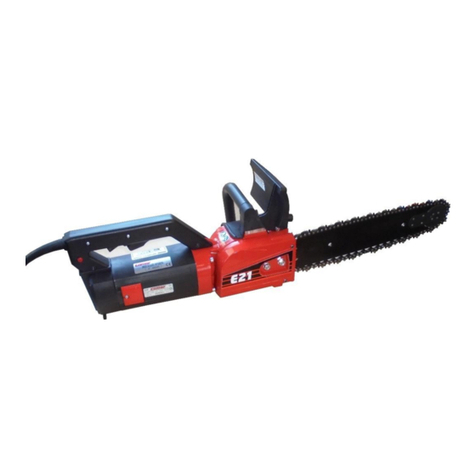

Comer E 21 F User manual

ELETTROSEGA
ELECTRIC CHAIN SAWS / TRONÇONNEUSES
ELEKTROSÄGEN / ELECTRO SIERRAS
E 21F
MANUALE D’ISTRUZIONE
OWNER’S MANUAL
MANUEL D’INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES

2
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
A cura del Servizio Assistenza e Pubblicazioni Tecniche
Stampato n. E00171920
PROPRIETÀ RISERVATA
In dotazione ad ogni elettrosega viene fornita una copia di questo
manuale.
N.B. Le descrizioni e le illustrazioni contenute nel presente
manuale si intendono non rigorosamente impegnative. La
Ditta si riserva il diritto di apportare eventuali modiche senza
impegnarsi ad aggiornare di volta in volta questo manuale.
By the After Sales and Technical Manual Service
Bulletin n. E00171920
COPYRIGHT RESERVED
Each electric saw is supplied with a copy of this manual.
NOTE. Illustrations and specications in this manual may vary
accordgin to Country requirements and are subject to change
without notice by the manufacturer.
Fait par la Service Après-vente et Publications Techniques
Imprimé n. E00171920
PROPRIETE RESERVÉE
Chaque tronçonneuse électrique est livrée accompagnée d’une
copie de ce manuel.
N.B. Les descriptions et les illustrations contenues dans ce
manuel n’engagent pas rigoureusement le constructeur. La
société se réserve le droit d’apporter d’éventuelles modications
sans devoir mettre à jour à chaque fois le manuel.
Herausgegeben vom Kundendienst und der Abteilung
für technische Veröentlichungen
Druck Nr. E00171920
ALLE RECHTE VORBEHALTEN
Jeder Elektrosäge wird ein Exemplar dieser Bröschure beigefügt.
N.B. Die in dieser Bröschure enthaltenen Beschreibungen und
Abbildungen verstehen sich unverbindlich. Der Hersteller behält
sich das Recht vor, die Einzel - und Zubehörteile dieses Modells
aus technischen oder absatzbedingten Gründen zu ändern, ohne
die Angaben dieser Bröschure jedesmal zu berichtigen.
A cargo del Servicio de Asistencia y Publicaciones Técnicas
Impreso n. E00171920
DERECHOS RESERVADOS
Con cada electrosierra es suministrada una copia de este manual.
P.D. Las descripciones contenidas en el presente manual no se
consideran rigurosamente obligatorias. La empresa se reserva
el derecho de aportar eventuales modicaciones sin obligarse a
poner al dìa este manual.
INDICE
Componenti dell’elettrosega ...................................................................................................................3
Caratteristiche tecniche.............................................................................................................................3
Norme di sicurezza ......................................................................................................................................5
Norme di sicurezza per il contraccolpo................................................................................................8
Freno catena...................................................................................................................................................9
Montaggio barra e catena.......................................................................................................................10
Rifornimenti olio e lubricazione catena...........................................................................................12
Allacciamento alla rete.............................................................................................................................14
Voltaggio in rete .........................................................................................................................................14
Cavi di prolunga..........................................................................................................................................14
Avviamento / arresto motore.................................................................................................................15
Rodaggio catena.........................................................................................................................................16
Norme di lavoro.................................................................................................................................17 - 18
Sostituzione pignone catena.................................................................................................................19
Manutenzione barra..................................................................................................................................20
Accorciamento / rivettatura catena............................................................................................21 - 22
Manutenzione generale e giornaliera elettrosega.........................................................................23
Spiegazione simboli e avvertenze di sicurezza ...............................................................................27
CONTENTS
Electric saw components...........................................................................................................................3
Technical features.........................................................................................................................................3
Safety precautions .......................................................................................................................................6
Kickback...........................................................................................................................................................8
Chain brake.....................................................................................................................................................9

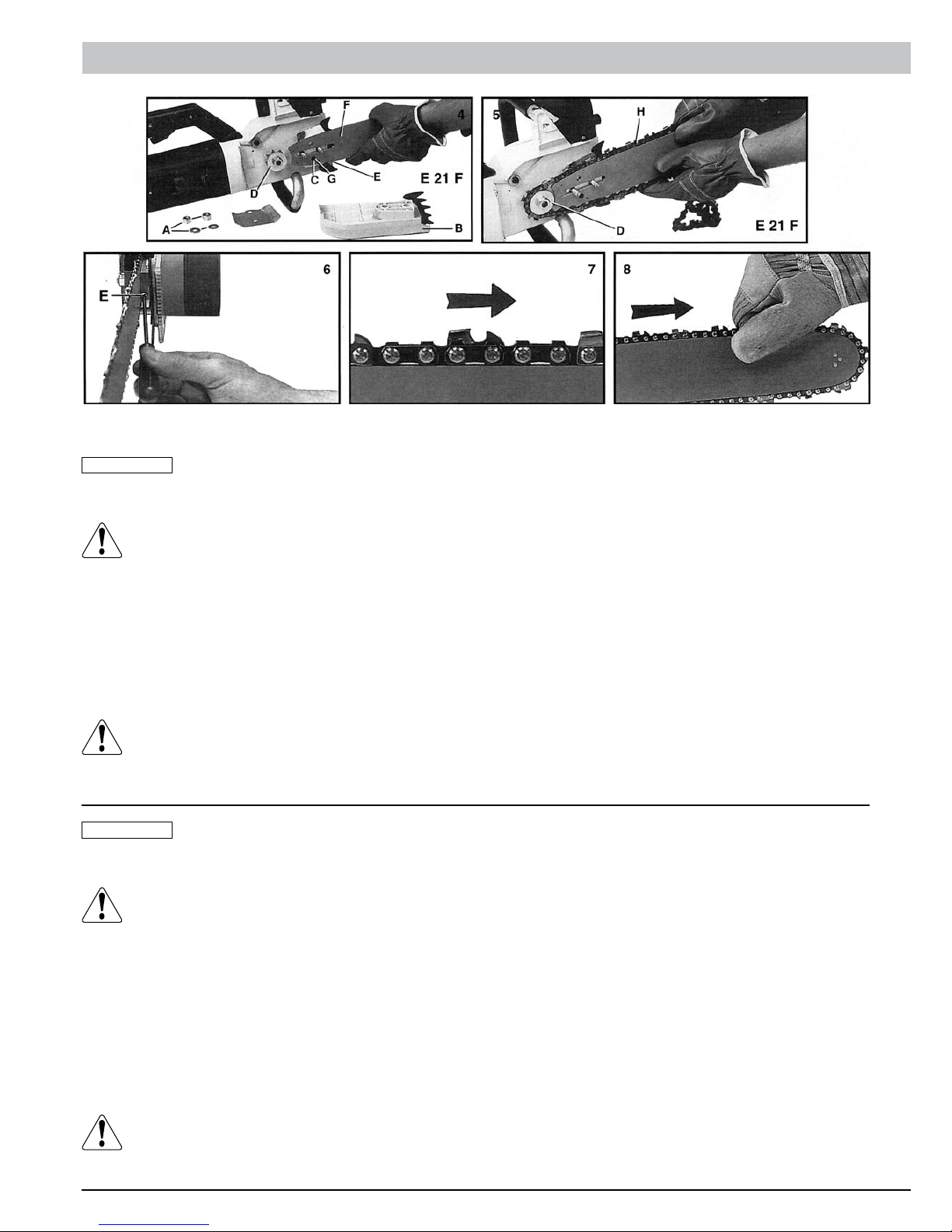

Bar and chain mounting..........................................................................................................................10

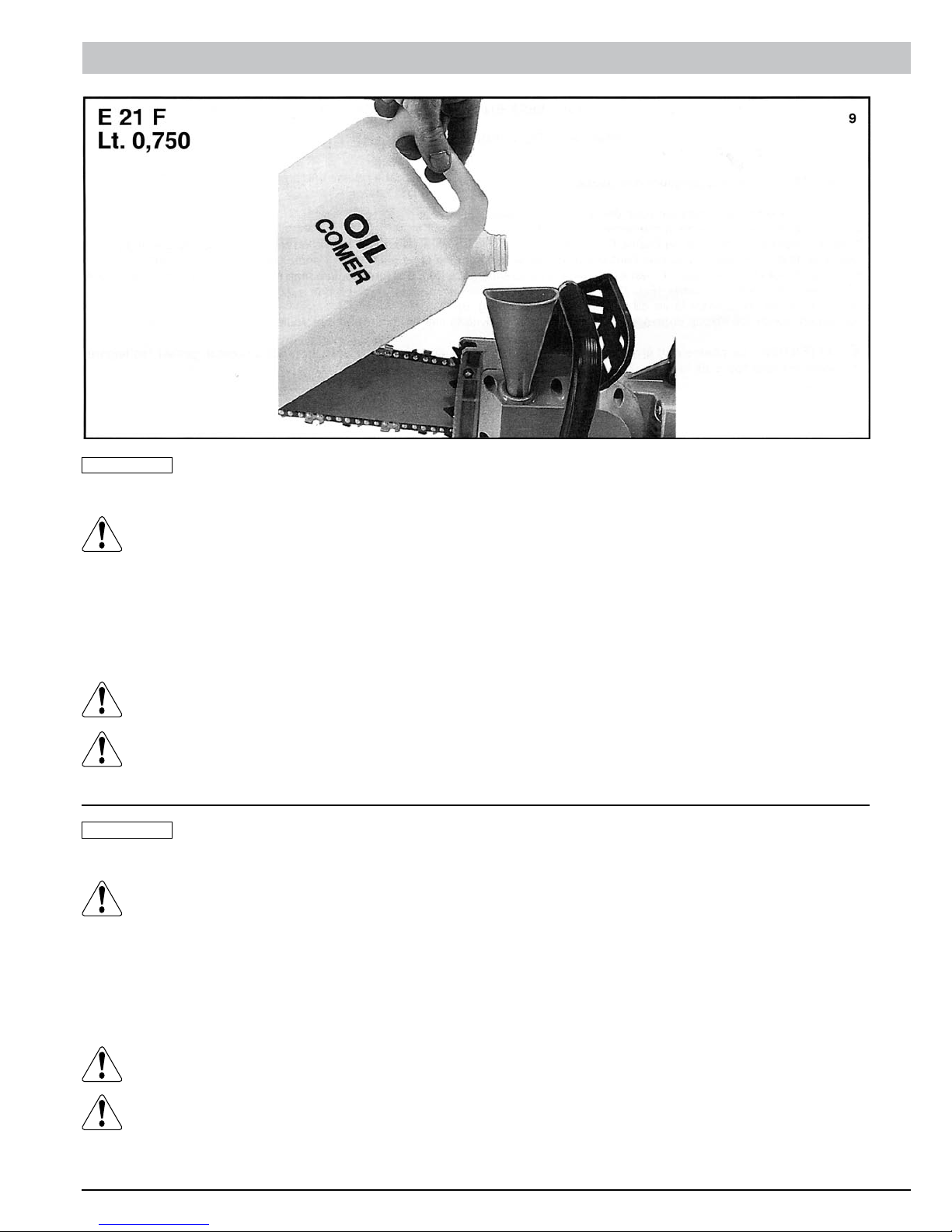

Oil lling and chain lubrication.............................................................................................................12
Connection to the network ....................................................................................................................14
Voltage...........................................................................................................................................................14
Extension cables.........................................................................................................................................14
Motor starting / stopping........................................................................................................................14
Chain break-in .............................................................................................................................................16
Operating instructions .................................................................................................................... 17 - 18
How to replace chain sprocket..............................................................................................................19
Guide bar maintenance ...........................................................................................................................20
Chain shortering / riveting............................................................................................................. 21 - 22
Electric saw general maintenance .......................................................................................................24
Explanation of symbols and safety warnings...................................................................................27
INDEX
Composants de la tronçonneuse électrique......................................................................................3
Caractéristiques techniques.....................................................................................................................3
Normes de sécurité...................................................................................................................................... 6
Normes de sécurité pour le rebond.......................................................................................................8
Frein de chaîne..............................................................................................................................................9
Montage guide et chaîne...............................................................................................................10 - 11
Ravitaillement d’huile et lubrication de la chaîne ..............................................................12 - 13
Branchement au réseau...........................................................................................................................14
Voltage du secteur.....................................................................................................................................14
Câbles de rallonge .....................................................................................................................................14
Démarrage / arrêt du moteur ...............................................................................................................15
Rodage de la chaîne..................................................................................................................................16
Utilisation.............................................................................................................................................17 - 18
Substitution du pignon chaîne .............................................................................................................19
Entretien du guide.....................................................................................................................................20
Raccoucissement / rivetage de la chaîne .................................................................................21 - 22
Entretien général de la tronçonneuse électrique.................................................................. 23 - 24
Explication des symboles et régles de securité...............................................................................27
INHALT
Bauteile der Elektrosäge............................................................................................................................ 3
Technische Daten.........................................................................................................................................3
Sicherheitsvorschriften ..............................................................................................................................7
Rückschlag......................................................................................................................................................8
Kettenbremse................................................................................................................................................ 9
Schwert-und Kettenmontage....................................................................................................... 10 - 11
Ölauüllen und Kettenschmierung............................................................................................12 - 13
Netzanschluss..............................................................................................................................................14
Spannung......................................................................................................................................................14
Verlängerungskabel ..................................................................................................................................14
Anlassen / Anhalten des Motors...........................................................................................................15
Einlaufzeit der Kette..................................................................................................................................16
Arbeitsvorshriften ............................................................................................................................. 17 - 18
Auswechseln des Kettenrades...............................................................................................................19
Schwertwartung.........................................................................................................................................20
Kettenverkurzung / Kettenvernieten.........................................................................................21 - 22
Allgemeine wartung de Elektrosäge..........................................................................................23 - 25
Erläuterung der Symbole- und Sicherheitshinweise.....................................................................27
INDICE
Componentes de la electrosierra ...........................................................................................................3
Características técnicas..............................................................................................................................3
Normas de seguridad .................................................................................................................................7
Normas de seguridad para el rebote.....................................................................................................8
Freno de la cadena.......................................................................................................................................9
Montaje barra y cadena .................................................................................................................. 10 - 11
Suministro de aceite y lubricación de la cadena....................................................................12 - 13
Conexión a la red........................................................................................................................................14
Voltaje en la red ..........................................................................................................................................14
Cables de prolongación...........................................................................................................................14
Encendido / detencion del motor........................................................................................................15
Rodaje de la cadena ..................................................................................................................................16
Normas de trabajo ............................................................................................................................ 17 - 18
Sostitucion del pignon de la cadena...................................................................................................19
Mantenimiento de la barra.....................................................................................................................20
Acorte / remarchado de la cadena.............................................................................................. 21 - 22
Mantenimiento general de la electrosierra..............................................................................23 - 25
Explicación símbolos y advertencias de seguridad .......................................................................27

3
COMPONENTI DELL’ELETTROSEGA
1 - Fermo interruttore avviamento
2 - Interruttore avviamento
3 - Paramano comando freno catena
4 - Tappo rifornimento olio
5 - Cavo collegamento rete
6 - Dadi ssaggio copricatena
7 - Barra
8 - Catena di taglio
9 - Sede spazzole
10 - Griglia di rareddamento
11 - Tendicatena
12 - Artigli
13 - Interruttore freno catena
14 - Borsa attrezzi completa
CARATTERISTICHE TECNICHE
Potenza motore.................................................................................................................1800 W (E 21 F)
Tensione...................................................................................................................................................230 V
Intensità nominale....................................................................................................................9 A (E 21 F)
Frequenza............................................................................................................................................... 50 Hz
Capacità serbatoio olio...................................................................................................0,750 L. (E 21 F)
Lubricazione catena..............................................................................Automatica, non regolabile
Lunghezza di taglio ..........................................................................................40 - 47 - 53 cm. (E 21 F)
Passo catena..................................................................................................... 3/8”o 1/2” o 404 (E 21 F)
Peso con barra e catena............................................................................. 8,370 kg. (47 cm.) (E 21 F)
ELECTRIC SAW COMPONENTS
1 - Trigger lockout
2 - On / o switch
3 - Chain braking hand guard
4 - Oil tank cap
5 - Extension cable
6 - Bar nuts
7 - Bar
8 - Chain
9 - Brush seat
10 - Cooling gratings
11 - Chain adjustment pin
12 - Spike bumpers
13 - Chain brake switch lever
14 - Tool kit
TECHNICAL FEATURES
Motor power ..................................................................................................................... 1800 W (E 21 F)
Tension.....................................................................................................................................................230 V
Current input...............................................................................................................................9 A (E 21 F)
Frequency .............................................................................................................................................. 50 Hz
Oil tank capacity ...............................................................................................................0,750 L. (E 21 F)
Chain lubrication.........................................................................................Automatic, not adjustable
Cutting length....................................................................................................40 - 47 - 53 cm. (E 21 F)
Chain pitch..................................................................................................... 3/8” or 1/2” or 404 (E 21 F)
Weight including bar and chain..............................................................8,370 kg. (47 cm.) (E 21 F)
COMPOSANTS DE LA TRONÇONNEUSE ELECTRIQUE
1 - Double gâchette
2 - Bouton de fonctionnement
3 - Protége-mains commande frein de chaîne
4 - Bouchon remplissage huile
5 - Câble de branchement at réseau
6 - Ecrous pour le xage du carter de chaîne
7 - Guide
8 - Chaîne
9 - Brosses
10 - Grille de refroidissement
11 - Tendeur de chaîne
12 - Gries
13 - Levier interrupteur frein de chaîne
14 - Trousse outil
CARACTERISTIQUES TECHNIQUES
Puissance du moteur.......................................................................................................1800 W (E 21 F)
Tension.....................................................................................................................................................230 V
Intensité nominale....................................................................................................................9 A (E 21 F)
Fréquence .............................................................................................................................................. 50 Hz
Capacité réservoir d’huile..............................................................................................0,750 L. (E 21 F)
Lubrication de la chaîne....................................................................... Automatique, pas réglable
Longueur de la coupe......................................................................................40 - 47 - 53 cm. (E 21 F)
Pas de la chaîne..........................................................................................3/8” ou 1/2” ou 404 (E 21 F)
Poids avec guide et chaîne ....................................................................... 8,370 kg. (47 cm.) (E 21 F)
BAUTEILE DER ELEKTROSÄGE
1 - Einschaltsperre
2 - Ein / Ausschalter
3 - Handschutz bedient Kettenbremse
4 - Öltankdeckel
5 - Anschlusskabel
6 - Befestigungsschrauben für Kettenraddeckel und Schwert
7 - Schwert
8 - Kette
9 - Köhlehalterung
10 - Belüftungsschlitze
11 - Kettenspannstift
12 - Anschlagkrallen
13 - Hebelschalter Kettenbremse
14 - Werkzeugtasche
TECHNISCHE DATEN
Motorleistung.................................................................................................................... 1800 W (E 21 F)
Spannung................................................................................................................................................230 V
Leistungsaufnahme..................................................................................................................9 A (E 21 F)
Frequenz................................................................................................................................................. 50 Hz
Öltankkapazität.................................................................................................................0,750 L. (E 21 F)
Kettenschmierung ..........................................................................................Automatisch, unstellbar
Schnittlänge........................................................................................................40 - 47 - 53 cm. (E 21 F)
Kette.......................................................................................................3/8” oder 1/2”oder 404 (E 21 F)
Gewicht mit Schwert und Kette.............................................................. 8,370 kg. (47 cm.) (E 21 F)
COMPONENTES DE LA ELECTROSIERRA
1 - Interruptor de seguridad
2 - Interruptor de funcionamiento
3 - Paramano mando freno cadena
4 - Soporte escobillas
5 - Rejillas de refrigeración
6 - Tapón suministro aceite
7 - Paramano
8 - Garras
9 - Cadena de corte
10 - Barra
11 - Tuerca sujeción carter cubrecadena
12 - Cable conexión a la red
13 - Palanca interruptora del freno de cadena
14 - Bolsa de herramientas
CARACTERISTICAS TECNICAS
Potencia motor..................................................................................................................1800 W (E 21 F)
Tensión.....................................................................................................................................................230 V
Intensidad nominal...................................................................................................................9 A (E 21 F)
Frecuencia.............................................................................................................................................. 50 Hz
Capacidad depòsito aceite ...........................................................................................0,750 L. (E 21 F)
Lubricación cadena .....................................................................................Automàtica, no regulable
Longitud de corte..............................................................................................40 - 47 - 53 cm. (E 21 F)
Paso cadena...................................................................................................... 3/8” o 1/2” o 404 (E 21 F)
Peso con barra y cadena............................................................................ 8,370 kg. (47 cm.) (E 21 F)

4
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
INTRODUZIONE
L’elettrosega è un utensile elettrico portatile composto principalmente da due componenti:
- un gruppo propulsore ad azionamento elettrico
- un gruppo utensile composto da una barra e catena
e viene principalmente usata per il taglio di materiale leggero da costruzione.
Il suo impiego è sicuro in quanto è stata progettata e costruita in modo da ridurre al minimo tutti gli eventuali rischi per l’operatore; tuttavia
trattandosi di un utensile portatile, come tutti gli utensili portatili è fondamentale che l’operatore la impieghi seguendo quanto riportato sul
presente libretto.
Per un corretto impiego dell’elettrosega e per evitare incidenti, non iniziare il lavoro senza avere letto questo manuale con la massima
attenzione.
Mediante l’indice di ricerca troverete su questo manuale le spiegazioni di funzionamento dei vari componenti e le istruzioni per i necessari controlli
e per la relativa manutenzione.
INTRODUCTION
The electric saw is a portable electric tool consisting of two main components:
- an electrically powered motor
- a tool unit consisting of a bar and chain
which is mainly used for cutting light construction materials.
Safe use of the electric saw is ensured by the fact that it has been designed and constructed to reduce to the minimum any risk to the operator.
Nonetheless, as for all portable tools, it is absolute essential that the operator use the saw according to the instructions provided in this manual.
To correctly use the electric saw and prevent accidents, do not start work without having rst carefully read this manual.
The index shows how to nd explanations concerning the operation of the various parts plus instructions for necessary checks and relative
maintenance.
INTRODUCTION
La scie à chaîne électrique est un instrument électrique portatif formé essentiellement de deux composants :
- un ensemble propulseur à actionnement électrique
- un ensemble outil comprenant un guide- chaîne et une chaîne
et elle est principalement utilisée pour scier des matériaux de construction légers.
Son usage est sûr car elle a été conçue et réalisée de manière à réduire au minimum tous les risques pour l’opérateur; s’agissant cependant d’un
outil portatif, il est fondamental que l’opérateur, pour l’utiliser, suive (comme pour tous les outils portatifs) les instructions reportées dans ce
livret.
Pour un emploi correct de la tronçonneuse électrique et pour éviter les accidents, ne pas commencer le travail sans avoir d’abord lu attentivement
le manuel.
L’index de recherche vous aidera à trouver la page du manuel où se trouvent les descriptions du fonctionnement des divers composants et les
instructions pour les contrôles nécessaires et pour l’entretien.
ENLEITUNG
Die Elektrosäge ist ein tragbares elektrisches Werkzeug, das im wesentlichen aus den folgenden Komponenten besteht:
- einer elektrisch betriebenen Antriebseinheit;
- einer Werkzeugeinheit mit Schwert und Kette
und vorrangig zum Sägen von leichten Baumaterialen verwendet wird.
Ihr Einsatz ist sicher, denn sie ist so entwickelt und gebaut worden, daß alle möglichen Gefahren für den Bediener auf ein Minimum reduziert
werden. Da es sich um ein tragbares Werkzeug handelt, ist es, wie bei allen tragbaren Werkzeugen, äußerst wichtig, daß der Bediener die Hinweise
der vorliegenden Gebrauchsanweisung befolgt.
INTRODUCTION
La electrosierra es una herramienta eléctrica portátil compuesta principalmente por dos componentes:
- un grupo propulsor de accionamiento eléctrico
- un grupo útil compuesto por una barra y una cadena
y es principalmente utilizada para el corte de materiales ligeros de construcción.
Su empleo es seguro ya que ha sido proyectada y construida en modo tal de reducir al mínimo los eventuales riesgos para el operador.
No obstante, tratándose de una herramienta portátil es fundamental que el operador la utilice siguiendo todas las instrucciones del presente
manual de instrucciones.

5
MODELLO PRESSIONE ACUSTICA POTENZA ACUSTICA LIVELLO DI VIBRAZIONE POLVERE EMESSA
MODEL PRESSURE LEVEL POWER LEVEL VIBRATION LEVEL DUST PRODUCED
MODELE PRESSION ACOUSTIQUE PUISSANCE ACOUSTIQUE NIVEAU DE VIBRATION POUSSIÉRE PRODUITE
MODELE SHALLDRUCK SHALLEISTUNG VIBRATIONSPEGEL STAUBENTWICKLUNG
MODELO PRESION ACUSTICA POTENCIA ACUSTICA NIVEL DE VIBRACION POLVO EMITIDO
LpA av LwA av ISO 7505
ISO 6081 ISO 3744 m / sec2
28,3 mg/Nm3
1800 W 93 dB(A) 105 dB(A) 10 - 14
ATTENZIONE!!!
85 dB(A)
RISCHIO DI DANNO UDITIVO
NELLE NORMALI CONDIZIONI DI UTILIZZO QUESTA MACCHINA PUÒ
COMPORTARE, PER L’OPERATORE ADDETTO, UN LIVELLO DI ESPOSIZIONE
PERSONALE GIORNALIERO A RUMORE PARI O SUPERIORE A
Art. 46 D.Lgs. 277/91
NORME DI SICUREZZA
ATTENZIONE - L’elettrosega, se ben usata, è uno strumento di lavoro rapido, comodo ed ecace. Perché il vostro lavoro sia sempre piacevole e
sicuro, rispettate scrupolosamente le norme riportate qui di seguito e nel corso del libretto.
1-Conservate con cura il presente libretto e consultatelo prima di ogni utilizzo della macchina.
2 - Se utilizzate per la prima volta un’elettrosega, cercate di fare pratica di taglio, al ne di avere una certa dimestichezza, su piccoli mattoni appoggiati su un
cavalletto o un’intelaiatura.
3 - L’elettrosega deve essere usata solo e soltanto da persone adulte, in buone condizioni siche e a conoscenza delle norme d’uso.
4 - Non indossate sciarpe, bracciali o indumenti che possono essere presi nella macchina o nella catena. Usate sempre un vestiario aderente ma comodo e con
protezione antitaglio.
5 - Indossate scarpe protettive antisdrucciolo, guanti, cue, casco e schermo di protezione.
6 - Indossate mascherine di protezione qualora lavoriate in ambienti particolarmente polverosi e/o materiali polverosi.
7 - Non usate l’elettrosega in condizioni di aaticamento sico.
8 - Qualora l’elettrosega venga prestata ad altre persone, vericate sempre che siano persone adulte ed a conoscenza del corretto funzionamento ed utilizzo
della macchina; inoltre consegnate sempre il presente libretto, da leggere sempre prima dell’uso.
9 - Trasportate l’elettrosega, sempre con la cua di protezione della catena inserita e con la barra rivolta sempre all’indietro.
10 - Qualora dobbiate smaltire riuti o componenti sostituiti eettuatelo sempre nel pieno rispetto della legislazione vigente, informandoVi anche presso il Vs.
concessionario.
11 - Non utilizzate mai l’elettrosega in atmosfera esplosiva e/o inammabile.
12 - Lavorate sempre in zone adeguatamente e correttamente illuminate.
13 - Non lavorate con un’elettrosega danneggiata, mal riparata, mal montata o modicata in modo arbitrario. Non togliete, danneggiate o rendete inecaci i
dispositivi di sicurezza.
14 - Vericate sempre, prima di eseguire il montaggio dell’apparato di taglio (barra e catena), che la spina di collegamento alla rete sia disinserita.
15 - Vericate che la tensione e la frequenza indicate sulla targhetta applicata all’elettrosega corrispondano a quelle della rete di alimentazione e che questa sia
realizzata conformemente alle norme e dotata di interruttori automatici di sicurezza.
16 - Usate cavi, spine o prolunghe solo e soltanto a norma.
17 - Disinserite immediatamente la spina dalla rete se il cavo è danneggiato o tagliato, rivolgendoVi esclusivamente per la riparazione o sostituzione presso il Vs.
rivenditore e/o Centro Assistenza Autorizzato.
18 - Il collegamento elettrico deve essere disposto in modo da evitare che persone, animali o veicoli possano danneggiarlo mettendo loro e Voi in pericolo.
19 - Controllate la posizione del cavo durante il lavoro, che rimanga sempre lontano dal raggio d’azione della catena e/o non venga pposto in tensione; non
tagliate in vicinanza di altri cavi elettrici.
20 - Non iniziate il taglio nché l’area di lavoro non sia completamente pulita e sgombra de persone, animali o cose.
21 - Mantenete sempre asciutte e pulite le impugnature.
22 - Non esponete l’elettrosega alla pioggia o a condizioni di particolare umidità.
23 - Con motore in funzione, aerrare sempre saldamente l’impugnatura anteriore con la mano sinistra e quella posteriore con la mano destra.
24 - Non permettere a nessuno do sostare nel raggio d’azione dell’elettrosega durante l’uso.
25 - Tagliate sempre in posizione stabile e sicura.
26 - Iniziate il taglio sempre con la catena in moto; lavorate usufruendo dell’artiglio come punto di appoggio.
27 - Non iniziate mai il taglio con la punta della barra; usate sempre cautela quando tagliate pareti, nestre o altro simile.
28 - Il taglio deve essere eseguito in modo che la barra non rimanga incastrata nel materiale da tagliare.
29 - Tagliando, non tenete mai l’elettrosega al di sopra dell’altezza delle vostre spalle.
30 - Disinserite sempre la spina di collegamento alla rete prima di eseguire qualsiasi manutenzione.
31 - Seguite sempre le istruzioni previste per le operazioni di manutenzione.
32 - Giornalmente vericate ogni dispositivo, sia di sicurezza e non, sia perfettamente funzionante; in caso di funzionamenti non corretti rivolgeteVi immediata-
mente presso il Vs. Concessionario o presso un Centro Assistenza Autorizzato.
33 - Conservate sempre l’elettrosega in luogo asciutto, sollevata dal suolo e con la cua di protezione della catena inserita.
34 - RivolgeteVi sempre al Vs. Concessionario per qualsiasi chiarimento.
35 - RivolgeteVi sempre al Vs. Rivenditore e/o presso un Centro Assistenza Autorizzato per eventuali interventi mantenutivi che prevedano lo smontaggio della
macchina.
ITALIANO

6
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
SAFETY PRECAUTIONS
WARNING - If used correctly, your electric saw is a fast, easy-to-handle, and ecient work tool. To ensure that your work is safe and pleasant, always
scrupulously follow the safety rules given below and throughout this manual.
1 - Keep this manual on hand and consult it before each use of the tool.
2 - When using the electric saw for the rst time, make a few practice cuts in small bricks positioned on a tresssle of frame in order to become familiar with the saw in
action.
3 - The electric saw must only be used by adults, and users must be in good physical shape and familiar with the operating instructions.
4 - Never wear scarves, bracelets, or any articles that may get caught in the machine or the chain. Wear clothing that is snug-tting and comfortable, and resistant to
cutting.
5 - Use saafety footwear, gloves, safety glasses or goggles, and protective head covering with shield.
6 - Use a protective mask when working in particularly dusty places or with dust-producing materials.
7 - Never use the electric saw under conditions of physical faatigue.
8 - If you loan your saw to other people, make sure that they are adults who are completely familiar with saw operation and correct use. Give other users the manual with
operating instructions, which they should read before using the saw.
9 - Carry the electric saw with the chain-cover on and the blade facing backward.
10 - Whenever you have to dispose of waste or replaced components, do so in full compliance with the legislation in force, asking your dealer for information if necessary.
11 - Never use your electric saw in explosive or inammable atmospheres.
12 - Always work in correctly and suciently lighted areas.
13 - Never work with a saw that is damaged, poorly repaired, incorrectly assembled or randomly modied. Do not remove, damage, or make ineective any of the safety
devices.
14 - Before assembling the cutting unit (bar and chain), make sure that the mains connection plug is disconnected.
15 - Make sure that the voltage and frequency indicated on the plate on the saw correspond to hose of the supply line, and that the line complies with the safety regulations
and is equipped with automatic safety cut-o switches.
16 - Only use cables, plugs, and extension cables that comply with the regulations.
17 - Immediately disconnect the plug from the mains if the cable is damaged or cut, and see only your dealer or authorized service centre for cable repair or replacement.
18 - The electrical connection must be positioned so as to prevent people, animals, or vehicles from damaging this connection, causing risk to all concerned.
19 - Check the position of the cable while working, making sure that it stays outside the range of operation of the chain and that it is not placed under tension. Do not cut in
the vicinity of other electrical cables.
20 - Do not start cutting until you are sure that the work area is clean and free of people, animals, or objects.
21 - Always keep the grips clean and dry.
22 - Do not expose the saw to rain or high humidity conditions.
23 - When the motor is running, always hold the front grip rmly with your left hand and the rear grip with your right hand.
24 - Do not allow anyone to remain in the range of operation of the saw while it is running.
25 - Always cut in a stable and secure position.
26 - Only start cutting when the chain is moving. During work use the teeth as a support point.
27 - Never begin cutting with the point of the bar; always use extreme caution when cutting walls, window frames or similar objects.
28 - Always cut in such a way that the bar does not remain stuck in the material you are cutting.
29 - When cutting, never hold the saw above the height of your shoulders.
30 - Always disconnect the plug from the mains before carrying out any maintenance operation.
31 - Always carefully follow the maintenance instructions provided.
32 - Make daily checks on every part, both safety devices and others, to ensure they are in perfect working condition. In the event of incorrect operation, immediately consult
your dealer or authorized service centre.
33 - Store your saw in a dry place, raised o the ground, and with the chain-guard secured.
34 - Consult your dealer for any further clarication.
35 - For any maintenance operations that require the saw to be disassembled, see your dealer or authorized service centre.
ENGLISH
MESURES DE SECURITE
ATTENTION - Si vous utilisez correctement votre tronçonneuse électrique vous aurez un outil rapide, commode et ecace. Pour travailler agréablement et
en toute sécurité, respectez scrupuleusement les règles reportées plus bas et au cours du livret.
1 - Conservez ce livret soigneusement et consultez-le à chaque fois que vous devrez utiliser la machine.
2 - Si vous utilisez la scie à chaîne électrique pour la première fois, familiarisez-vous avec en vous exerçant sur des briques posées sur un chevalet ou sur un bâti.
3 - La tronçonneuse électrique ne doit être utilisée que par des adultes en bonnes conditions physiques et ayant pris connaissance des règles d’utilisation.
4 - Ne portez pas d’écharpe, de bracelets, ni de vêtements qui risquent de se prendre dans la machine ou dans la chaîne. Portez des vêtements adhérents mais commodes
et qui protègent des coupures.
5 - Portez des chaussures de sécurité antidérapantes, des gants, un serre-tête, un casque et un écran de protection.
6 - Portez un masque de sécurité si vous travaillez dans des milieux particulièrement poussiéreux et/ou sur des matériaux poussiéreux.
7 - N’utilisez pas la tronçonneuse électrique si vous êtes physiquement fatigué.
8 - Ne prêtez votre tronçonneuse électrique qu’à des adultes sachant la faire fonctionner correctement. Donnez-leur aussi ce livret à lire avant de commencer à travailler.
9 - Montez le carter de la chaîne et tournez le guide-chaîne vers l’arrière pour transportez votre tronçonneuse électrique.
10 - Si vous devez écouler des déchets ou des composants remplacés, faites-le en respectant la loi en vigueur et renseignez-vous également auprès de votre
concessionnaire.
11 - N’utilisez jamais la tronçonneuse électrique dans des atmosphères explosives et/ou inammables.
12 - Travaillez toujours dans des zones éclairées de façon correcte et adéquate.
13 - Ne travaillez pas avec une machine détériorée, mal réparée, mal montée ou modiée arbitrairement. Ne touchez sous aucun prétexte aux dispositifs de sécurité.
14 - Enlevez toujours la che de la prise de courant avant de monter l’appareil de coupe (guide-chaîne et chaîne).
15 - Vériez si la tension et la fréquence indiquées sur la plaque de la tronçonneuse électrique correspondent à celles du secteur et si l’installation électrique est réglementaire
et comprend des interrupteurs automatiques de sécurité.
16 - Utilisez des ls, des ches et des rallonges réglementaires.
17 - Si le l est détérioré ou coupé, débranchez immédiatement votre scie et pour les réparations ou les changements de pièces, adressez-vous exclusivement à votre
revendeur habituel et/ou à un Centre d’Assistance Technique Autorisé.
18 - Disposez le branchement électrique de façon à éviter tout risque de détérioration du l de la part de personnes, animaux ou véhicules. Vous éliminerez également tout
danger pour eux et pour vous.
19 - Contrôlez la position du l pendant que vous travaillez : qu’il soit loin du rayon d’action de la chaîne et qu’il ne soit pas tendu. Ne coupez pas à proximité d’autres ls
électriques.
20 - Ne commencez à coupez que quand le zone ou vous devrez travailler sera complètement libre (qu’il n’y aura plus personne) et nettoyée.
21 - Veillez à ce que les poignées soient toujours propres et sèches.
22 - Ne laissez pas votre tronçonneuse électrique sous la pluie ou dans un endroit particulièrement humide.
23 - Quand le moteur tourne, saisissez toujours fermement la poignée avant de main gauche et la poignée arrière de la main droite.
24 - Personne de doit stationner dans le rayon d’action de la tronçonneuse électrique quand elle travaille.
25 - Choisissez toujours une position stable et sûre pour couper.
26 - Commencez toujours la coupe une fois que la chaîne est en mouvement; travaillez en utilisant la grie comme point d’appui.
27 - Ne commencez jamais à couper par la pointe du guide; soyez toujours très prudent quand vous sciez des murs, des fenêtres ou autres éléments du même genre.
28 - La coupe doit s’eectuer de manière que le guide ne s’encastre pas dans l’élément à scier.
29 - Quand vous coupez, ne portez jamais la tronçonneuse électrique au-dessus de la hauteur des épaules.
30 - Débranchez toujours la tronçonneuse électrique avant toute opération d’entretien.
31 - Suivez toujours les instructions prévues pour les opérations d’entretien.
32 - Vériez tous les jours si tous les dispositifs, de sécurité ou non, fonctionnent parfaitement; en cas de mauvais fonctionnement, adressez vous immédiatement à votre
concessionnaire ou à un Centre d’Assistance Technique Autorisé.
33 - Conservez toujours votre tronçonneuse électrique dans un endroit sec, soulevée di sol, le carter de la chaîne monté.
34 - Pour tout renseignement ou simple éclaircissement, adressez-vous toujours à votre concessionnaire.
35 - Pour d’éventuelles interventions d’entretien exigeant de démonter la machine, adressez-vous toujours à votre revendeur et/ou à un Centre d’Assistance Technique
Autorisé.
FRANÇAIS

7
SICHEREITSVORSCHRIFTEN
ACHTUNG - Bei richtiger Anwendung ist die Elektrosäge ein schnelles, bequemes und wirkungsvolles Arbeitsgerät. Damit sie immer sicher und komfortabel
arbeiten können, beachten sie bitte die in dieser Gebrauchsanweisung angegebenen Sicherheitsvorschriften.
1 - Bewahren Sie die vorliegende Gebrauchsanweisung sorgfältig auf und studieren Sie vor jeder Inbetriebnahme der Maschine.
2 - Üben Sie das Sägen an kleinen Ziegelsteinen, die Sie auf einen Bock legen, bis sie mit der Säge vertraut sind, wenn Sie sum ersten Mal eine Elektrosäge verwenden.
3 - Die Elektrosäge darf ausschließlich von erwachsenen Personen verwendet werden, die im Vollbesitz ihrer Kräfte sind und die Gebrauchanweisung zur Kenntnis
genommen haben.
4 - Tragen Sie keine Schals, Armbänden oder Kleidungsstücke, die in die Maschine oder die Kette geraten können. Tragen Sie stets eng anliegende, bequeme Kleidung mit
Schnittschutz.
5 - Tragen Sie rutschfeste Sicherheitsschuhe, Handschuhe, Schallschutz, Helm und Schutzschirm.
6 - Tragen Sie eine Schutzmaske, wenn Sie in besonders staubigen Umgebungen und/oder besonders staubige Materialien sägen.
7 - Benutzen Sie die Elektrosäge nicht, wenn sie nicht im Vollbesitz ihrer Kräfte sind.
8 - Wenn die Elektrosäge anderen Personen ausgeliehen wird, so vergewissern Sie sich stets, daß es sich um erwachsene Personen handelt, die mit dem korrekten Umgang
mit dem Gerät vertraut sind; geben Sie darüber hinaus stets auch die vorliegende Gebrauchsanweisung mit, die vor der ersten Inbetriebnahme gelesen werden muß.
9 - Transportieren Sie die Elektrosäge stets mit dem Kettenschutz und wenden Sie dabei das Schwert nach hinten.
10 - Beachten Sie bei der Beseitigung von Abfall stets die geltenden Vorschriften und Gesetze und informieren Sie sich bei Ihrem Händler.
11 - Benutzen Sie die Elektrosäge nie in der Nähe von explosiven oder entammbaren Substanzen.
12 - Arbeiten Sie stets in Bereichen mit ausreichender und angemessener Beleuchtung,
13 - Arbeiten Sie nicht mit beschädigter, schlecht reparierter, schlecht montierter oder ungebauter Elektrosäge. Entfernen oder beschädigen Sie die Sicherheitsvorrichtungen
nicht und machen Sie die nicht unwirksam.
14 - Überprüfen Sie vor der Montage des Schnittgeräts (Schwert und Kette) stets, daß der Netzstecker gezogen worden ist.
15 - Überprüfen Sie, ob die auf dem Typenschild der Elektrosäge angegebene Spannung und die Frequenz denen des Stromnetzes entsprechen und, daß das Stromnetz
vorschriftsmäßig ist und über einen automatischen Sicherheitsschalter verfügt.
16 - Verwenden Sie ausschließlich normgerechte Verlängerungskabel.
17 - Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt worden ist und wenden Sie sich für die Reparatur oder die Ersetzung ausschließlich an den Händler und/
oder das befugte Kundendienstzentrum.
18 - Der elektrische Anschluß muß so erfolgen, daß weder Personen noch Tiere oder Gegenstände verletzt oder gefährdet werden.
19 - Kontrollieren Sie den Verlauf des Kabels während der Arbeit, so daß es immer außerhalb des Radius der Kette bleibt und, daß es nicht gespannt wird; schneiden Sie nicht
in der Nähe von Elektrokabeln.
20 - Beginnen Sie nicht mit dem Schneiden, bevor die Arbeitszone nicht frei von Personen, Tieren und Gegenständen ist.
21 - Halten Sie die Grie stets sauber und trocken.
22 - Setzen Sie die Elektrosäge nicht dem Regen oder besonders hoher Feuchtigkeit aus.
23 - Halten Sie die Elektrosäge stets gut fest, wenn der Motor läuft: linke Hand vorne und rechte Hand hinten.
24 - Erlauben Sie während der Arbeit niemanden den Aufenthalt im Arbeitsbereich.
25 - Nehmen Sie beim Schneiden stets eine sichere und stabile Stellung ein.
26 - Beginnen Sie die Arbeit stets mit laufender Kette; benutzen Sie die Klauen als Auagepunkt.
27 - Beginnen Sie den Schnitt nie mit der Spitze des Schwertes; sein Sie beim Schneiden von Wänden, Fenstern und ähnlichem immer besonders vorsichtig.
28 - Der Schnitt muß immer so ausgefürth werden, daß das Schwert nicht im Material das geschnitten wird, eingeklemmt wird.
29 - Halten Sie beim Schneiden die Säge nie über Schulterhöhe.
30 - Ziehen Sie vor Beginn aller Wartungsarbeiten immer zuerst den Netzstecker.
31 - Befolgen Sie stets die Anweisungen der Gebrauchsanleitung.
32 - Überprüfen Sie täglich, daß die Sicherheitvorrichtungen und die übrigen Bestandteile perfekt funktionieren; wenden Sie sich bei Funktionsstörungen an Ihren Händler
oder ein befugtes Kundendienstzentrum.
33 - Bewahren Sie die Säge an einem trockenen Ort ohne Kontakt mit dem Boden und mit angebrachtem Kettenschutz auf.
34 - Wenden Sie sich für weitere Auskünfte an Ihren Händler.
35 - Wenden Sie sich für eventuelle Wartungsarbeiten, die ein Zerlegen der Maschine erfordern, stets an Ihren Händler oder an ein befugtes Kundendienstzentrum.
NORMAS DE SEGURIDAD
ATENCION - La electrosierra usada correctamente es un instrumento de trabajo rápido, cómodo y ecaz. Para que su trabajo sea siempre agradable y
seguro, respete las normas de seguridad que indicamos a continuación y en el resto del manual.
1 - Conservar cuidadosamente el presente manual de instrucciones y consultarlo en cada ocasión en que la máquina sea utilizada.
2 - Si utiliza por primera vez una electrosierra, trate de efectuar algunos cortes, con el n de obtener una cierta práctica, utilizando pequeños ladrillos apoyados sobre
caballetes o sobre un bastidor.
3 - La electrosierra debe ser utilizada solamente por personas adultas, en buenas condiciones físicas y que conocen las normas de uso.
4 - No llevar puestas bufandas, pulseras o indumentaria que puedan engancharse en la máquina o en la cadena; usar una vestimenta adherente, cómoda y con protección anticorte.
5 - Use zapatos de protección con suela antideslizante, guantes, auriculares, casco y máscara de protección.
6 - Llevar puesta una mascarilla de protección en caso de trabajar en ambientes y/o con materiales particularmente polvorientos.
7 - No utilizar la electrosierra en caso de cansancio físico.
8 - En el caso en que la electrosierra sea prestada a otras personas, vericar que éstas sean adultas y con conocimiento del correcto funcionamiento y uso de la máquina;
además prestar conjuntamente el presente manual de instrucciones que deberá ser leído antes de comenzar el trabajo.
9 - Transportar la electrosierra con el cubrecadena colocado y con la barra siempre en dirección posterior.
10 - En caso de tener que eliminar deshechos o componentes que han sido sustítudos, hacerlo respetando totalmente las normas de la legislación vigente, informándose en
el concesionario respectivo sobre el mejor modo de llevarlo a cabo.
11 - No usar jamás la electrosierra en una atmósfera explosiva o inamable.
12 - Trabajar siempre en zonas adecuada y correctamente iluminadas.
13 - No trabajar con una electrosierra dañada o mal reparada, mal montada o modicada arbitrariamente. No cortar o dañar o hacer inecaz cualquiera de los dispositivos de
seguridad.
14 - Vericar siempre antes de llevar a cabo el montaje del aparato de corte (barra y cadena), que el torna de corriente no esté conectado a la red de alimentación.
15 - Controlar que la tensión y la frecuencia indicada sobre la placa de la electrosierra sea la misma que de la red de alimentación y que ésta esté realizada conforme a las
normas y dotada de interruptor automático de seguridad.
16 - Usar cables, enchufes o prolongaciones solamente conformes a la reglamentación vigente.
17 - Desenchufar inmediatamente la clavija de la red si el cable está roto o dañado o cortado, dirigiéndose exclusivamente al revendedor y/o al Centro de Asistencia Autorizado
para su reparación o sustitución.
18 - La conexión eléctrica debe estar dispuesta en modo tal de evitar que personas o vehículos puedan dañarla, poniendo en peligro a sí mismos y a usted.
19 - Controlar la posición del cable durante el trabajo, que quede siempre alejado del radio de acción de la cadena y permanezca sin tensar. No llevar a cabo cortes en cercanía
de otros cables eléctricos.
20 - No iniciar el corte hasta que el área de trabajo esté completamente limpia y libre de personas, animales o cosas.
21 - Mantener siempre secas y limpias las empuñaduras.
22 - No exponer la electrosierra a la lluvia o a condiciones de particular humedad.
23 - Con el motor en funcionamiento, tomar siempre rmemente la empuñadura anterior con la mano izquierda y la posterior con la mano derecha.
24 - No permitir que nadie permanezca en el radio de acción de la electrosierra mientras se usa.
25 - Cortar siempre en posición estable y segura.
26 - Iniciar el corte siempre con la cadena en movimiento. Trabajar haciendo uso de la garra como punto de apoyo.
27 - No comience jamás el corte con la punta de la barra; sea extremadamente cauteloso cuando corte paredes, ventanas o similares.
28 - El corte debe ser ejecutado de modo que la barra no quede encajada en el material da cortar.
29 - Cortando no tener nunca la electrosierra por encima de la altura de los hombros.
30 - Desenchufar la clavija de conexión a la red antes de realizar cualquier trabajo de mantenimiento.
31 - Seguir siempre las instrucciones previstas para los trabajos de mantenimiento.
32 - Controlar diariamente la electrosierra para asegurase que todos los dispositivos, ya sean de seguridad o no, funcionen correctamente. En caso de funcionamiento
defectuoso dirigirse inmediatamente al concesionario o al Centro de Asistencia Autorizado.
33 - Conservar siempre la electrosierra en lugar seco y elevado del suelo y con el cubrebarra colocado.
34 - Dirigirse siempre al Concesionario para cualquier tipo de información u aclaración.
35 - Dirigirse siempre al revendedor y/o al Centro de Asistencia Autorizado para eventuales intervenciones de mantenimiento que prevean el desarmado de la máquina.
DEUTSCH
ESPAÑOL

8
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
NORME DI SICUREZZA PER IL CONTRACCOLPO
ATTENZIONE - Il contraccolpo si può vericare quando la punta della barra tocca un oggetto o quando il materiale blocca o
schiaccia la catena durante il taglio (Fig. 1). Queste condizioni possono causare reazioni improvvise con conseguente perdita di
controllo dell’elettrosega. La conoscenza e la prevenzione del contraccolpo eliminano il fattore sorpresa riducendo la possibilità
di incidente. Per prevenire e ridurre il contraccolpo, mantenete il controllo dell’elettrosega impugnandola con entrambe le mani.
Assicuratevi che la zone in cui state tagliando sia libera da ostacoli.
KICKBACK SAFETY PRECAUTIONS
WARNING - Kickback may occur when the nose or tip of the guide bar touches an object or when material closes in and pinches
the saw chain in the cut (Fig. 1). These conditions may cause sudden reverse reactions with a consequent loss of control of
the electric saw. The understanding and prevention of kickback eliminate the element of surprise reducing the possibility of
accident. To avoid and reduce kickback, keep the electric saw under control by grasping it with both hands. Make sure that the
area where you are cutting is free from obstacles.
MESURES DE SECURITE POUR LE REBOND
ATTENTION - Le rebond peut avoir lieu quand le nez du guide touche un objet ou quand le matériel bloque et écrasé la chaîne
pendant la coupe (Fig. 1). Ces deux conditions peuvent faire perdre le contrôle de la tronçonneuse électrique. La connaissance
et la prévention du rebond éliminent le facteur de la surprise et préservent d’éventuels accidents. Lorsque le moteur est en
marche, tenir fermement des deux mains la tronçonneuse électrique pour réduire le rebond et maintenir le contrôle. S’assurer
que l’endroit ou l’on est en train de couper soit libre de tout obstacle.
SICHEREITSMASSNAHMEN ZUM RÜCKSCHLAG
ACHTUNG - Zum Rückschlag kann es kommen, wenn die Schwertspitze einen Gegenstand berührt, oder wenn das material die
Kette bei der Arbeit einklemmt (Abb. 1). Diese Bedingungen können einen plötzlichen Ausschlag nach oben und Ruckwerts
mit nachfolgendem Kontrollverlust über die Elektrosäge verursachen. Die Rückschlagkentnis und-Verhütung beseitigen den
Überraschungsfaktor und reduzieren die Unfallmöglichkeit.
Um den Rückschlag zu verhindern bzw. zu reduzieren und um die beste Kontrolle zu behalten, halten Sie die Elektrosäge fest in beiden Händen.
Versichern Sie sich, dass Ihr Schwenkbereich frei von Hindernissen ist.
NORMAS DE SEGURIDAD PARA EVITAR EL REBOTE
ATECION - El rebote se puede vericar cuando la punta de la barra toca un objeto o cuando el material bloquea o rompe la cadena
durante el corte (Fig. 1). Estas condiciones pueden ser causa de reacciones imprevistas con la consecuente pérdida del control de
la electrosierra. El conocimiento y la prevención del rebote eliminan el factor sorpresa reduciendo la posibilidad de accidentes.
Para prevenir y reducir el rebote, mantener el control de la electrosierra empuñándola con ambas manos. Asegurarse que la
zona donde se esté cortando quede libre de obstáculos.

9
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
FRENO CATENA
La maggior sicurezza nell’uso dell’elettrosega è data dal freno catena. Il freno catena viene attivato quando accidentalmente la mano dell’operatore
fa pressione sulla leva A (Fig. 2). Quando il freno entra in funzione, la catena si blocca istantaneamente disattivando il motore. Per riattivare il
funzionamento dell’elettrosega tirate la leva del freno A verso di voi (Fig. 3).
ATTENZIONE - Fate vericare sovente lo spessore del nastro frenante e della campana. Le elettroseghe dotate di freno catena
non funzionano quando la leva del freno è attivata (Fig. 2).
CHAIN BRAKE
The chain brake ensures top safety in using the electric saw. The chain brake is engaged when the operator’s hand accidentally presses lever A
(Fig. 2). Once the brake is engaged, the chain immediately stops and disconnects the motor. To restart the electric saw operation, pull the brake
lever A toward yourselves (Fig. 3).
WARNING - Have the thickness and tension of the brake band and sprocket checked frequently. The electric saw does not run
when the brake lever is engaged (Fig. 2).
FONCTIONNEMENT DU FREIN DE CHAINE
La sécurité de la tronçonneuse électrique est apportée par le frein de chaîne. Est enclenché quand accidentellement la main de l’opérateur fait
pression sur le levier A (Fig. 2). Quand le frein est enclenché, la chaîne s’arrête immédiatement arrêtant le moteur. Pour la remise en marche de la
tronçonneuse électrique, tirer le levier du frein A vers vous (Fig. 3).
ATTENTION - Faire vérier fréquemment l’épaisseur de la bande du frein et celle de la cloche. La tronçonneuse électrique ne
fonctionne pas lorsque le levier du frein est enclenché (Fig. 2).
KETTENBREMSE
Die Größe Sicherheit bei der Arbeit mit der Elektrosäge ist von der Kettenbremse gegeben. Die Kettenbremse wird ausgelöst, wenn die Hand des
Benutzsers zufällig ein Druck auf den Hebel A (Abb. 2) ausübt. Wird die Bremse ausgeübt, kommt die Kette sofort zum Stilistand und der Motor
wird abgeschaltet. Um die Bremse wieder zu lösen, muss der Hebel wieder in Richtung Gri gezogen werden (Abb. 3).
ACHTUNG - Sowohl die Spannung als auch die Stärke des Bremsbandes sind regelmäßig zu überprüfen, deswelteren auch die
Abnutzung der Kupplungsglocke (Aussenäche). Die Elektrosäge funktioniert nicht, wenn der Bremshebel ausgelöst ist (Abb. 2).
FUNCIONAMIENTO DEL FRENO DE LA CADENA
La mayor seguridad en el uso de la electrosierra viene dada por el freno de la cadena. El cual es activado cuando accidentalmente la mano del
operador hace presión sobre la palanca A (Fig. 2). En el momento que el freno se pone en funcionamiento, la cadena se para instantáneamente
desactivando el motor. Para reactivar el funcionamiento de la electrosierra tirar de la palanca del freno A hacia si mismo (Fig. 3).
ATENCION - Vericar a menudo el espesor de la cinta de frenado. Las electrosierras dotadas de freno de cadena no funcionan
cuando la palanca del freno esta activada (Fig. 2).

10
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
OPERATING INSTRUCTIONS
BAR AND CHAIN MOUNTING
WARNING - Always wear protective gloves.
- Check that the plug is disconnected from the network.
- Remove the bar nuts A and the chain cover B.
- Move the chain adjustment pin C all the way forward the sprocket D (Fig. 4), using the chain tensioning screw E (Fig. 6).
- Place the bar F so that the chain adjustment pin C ts into the corresponding hole in the bar G (Fig. 4).
- Fit the chain H in the sprocket D and then inside the bar grooves (Fig. 5).
- Check for proper direction (Fig. 7) of the chain rotation.
- Assemble the chain cover B and thread the nuts A without tightening them.
- Tension the chain by turning the adjustment screw E clockwise (Fig. 6).
- Hold the tip of the guide bar up and tighten the bar nuts securely with the supplied wrench. The chain should be taut, with no visible sag, yet
turn freely on the bar.
WARNING - The chain is at its correct tension when it can be easily pulled by hand while still tting snugly all around the bar (Fig.
8). Check the chain tension frequently during the daily use of the electric saw.
ITALIANO
ENGLISH
ISTRUZIONI D’USO
MONTAGGIO BARRA E CATENA
ATTENZIONE - Indossate sempre i guanti di protezione.
- Vericate che la spina dell’elettrosega non sia inserita.
- Togliete i dadi A e smontare il carter copricatena B.
- Portate il nottolino tendicatena C tutto verso il rocchetto D (Fig. 4) agendo sulla vite tendicatena E (Fig. 6).
- Inserite la barra F in modo che il nottolino tendicatena C entri nell’apposito alloggiamento G (Fig. 4).
- Inserite la catena H sul rocchetto D e quindi entro la guida barra (Fig. 5). Fate attenzione al senso di rotazione della catena (Fig. 7).
- Montate il copricatena B avvitando a fondo i dadi A senza serrarli.
- Tendete poi la catena per mezzo della vite tendicatena E (Fig. 6).
- Serrate ora i dadi di ssaggio carter copricatena con l’apposita chiave in dotazione, tenendo sollevata la punta della barra.
ATTENZIONE - La catena deve essere regolata in modo che sia ben aderente alla barra e possa scorrere facilmente con la sola
forza della mano (Fig. 8). Controllate più volte la tensione della catena durante l’uso giornaliero dell’elettrosega.

11
FRANÇAIS
DEUTSCH
ESPAÑOL
MISE EN SERVICE
MONTAGE DU GUIDE ET DE LA CHAINE
ATTENTION - Portez toujours des gants.
- Vérier que la che de la tronçonneuse électrique ne soit pas branchée.
- Dévisser les écrous A et démonter le carter de chaîne B.
- Placer l’entraîneur du tendeur de chaîne C vers le pignon D (Fig. 4) en agissant sur les vis du tendeur de chaîne E (Fig. 6).
- Insérer le guide F de façon à ce que l’entraîneur du tendeur de chaîne C se place dans l’endroit approprié G (Fig. 4).
- Insérer la chaîne H sur le pignon D c’est à dire dans la rainure du guide (Fig. 5). Contrôler la bonne rotation de la chaîne B en vissant à fond les
écrous sans les serrer (Fig. 7).
- Tendre la chaîne en tournant la vis du tendeur de chaîne E (Fig. 6).
- Maintenant, serrer les écrous de xation du carter de chaîne avec la clef fournie, en tenant soulevé la pointe du guide.
ATTENTION - la chaîne doit être réglée da façon à ce qu’elle soit bien adhérente au guide et puisse glisser facilement avec la seule
force de la main (Fig. 8).
GEBRAUCHSANLEITUNG
SCHWERT- UND KETTENMONTAGE
ACHTUNG - Tragen Sie stets Schutzhandschuhe
- Mutten A lösen und Kettenraddeckel B abnehmen.
- Kettenspannstift C mittels Spannschraube E ganz in Richtung Ritzel D (Abb. 4) bringen (Abb. 6).
- Schwerf F so einlegen, dass der Kettenspannstift C in das Spannloch G einrastet (Abb. 4).
- Kette H auf das Ritzel D aufziehen und in die Schwertführung einpassen (Abb. 5). Dabei Kettendrehrichtung beachten (Abb. 7).
- Kettenraddeckel wieder aufsetzen und die Muttern anschrauben, ohne sie ganz anzuziehen. Die Kette mit Hilfe der Spannschraube E spannen
(Abb. 6).
- Schwertspitze hochhalten und gliechzelig die Befestigungsmultern mit beiliegenden Schlüssel anziehen.
ACHTUNG - Die Kette ist richtig gespannt, wenn sie sich leicht durchziehen lässt (Abb. 8). Die Kettenspannung ist im Laufe eines
Arbeitstages mehrfach zu prüfen.
INSTRUCCIONES DE USO
MONTAJE BARRA Y CADENA
ATENCION - Usar siempre guantes de protección.
- Quitar las tuercas A y desmontar el carter cubrecadena B.
- Llevar el seguro tensor de cadena C lo más posible hacia el carrete D (Fig. 4) actuando sobre el tornillo tensor de cadena E (Fig. 6).
- Insertar la barra F de modo que el seguro tensor de cadena C entre en el apropósito alojamento G (Fig. 4).
- Introducir la cadena H sobre el carrete D y por consiguiente dentro de la guía de la barra (Fig. 5).
- Poner atención al sentido de rotación de la cadena (Fig. 7).
- Montar el carter cubrecadena B enroscando a fondo las tuercas A sin apretarlas del todo.
- Tensar luego la cadena por medio del tornillo tensor de cadena E (Fig. 6).
- Apretar las tuercas de sujeción del carter subrecadena con la llave en dotación, manteniendo levantada la punta de la barra.
ATENCION - La cadena debe ser regulada de modo que quede bien adherida a la barra y pueda deslizarse fácilmente con la sola
presión de la mano (Fig. 8). Controlar frecuentemente la tensión de la cadena durante el suo diario de la electrosierra.

12
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
OIL FILLING AND CHAIN LUBRICATION
WARNING - Make sure that the plug of the saw is disconnected.
The chain is automatically lubricated during use by a pump which normally requires no maintenance. However this presupposes that clean oil of
the correct type is used.
Make sure that no dirt enters the oil reservoir when lling.
- Always wipe o around the lter hole before unscrewing the cap (Fig. 9).
- After the lling, operate the motor 2 or 3 times without load to let the chain settle in for some seconds before starting the cut again. This
operation restores the correct oil pump delivery.
- In case of faults do not try to repair the machine yourself , but apply to your authorized dealer.
WARNING - Never use waste oil!
Use oil COMER.
For disposal of oil, observe the regulations established by the legislation in force. Ask your dealer for the correct procedures to
be followed.
RIFORNIMENTO OLIO E LUBRIFICAZIONE CATENA
ATTENZIONE - Vericate che la spina dell’elettrosega non sia inserita.
La lubricazione della catena è automatica ed avviene mediante una pompa che normalmente non richiede manutenzione. Condizione necessaria
al buon funzionamento della pompa è l’impiego di un olio pulito per catene.
- Ad ogni rifornimento fate attenzione che nessuna impurità entri nel serbatoio dell’olio.
- Prima di ogni rifornimento pulite bene attorno al tappo (Fig. 9).
- Dopo il rabbocco azionate il motore a vuoto 2 o 3 volte lasciando assestare la catena per qualche secondo prima di riprendere il taglio. Questa
operazione permetterà alla pompa di ripristinare la corretta mandata d’olio.
- In caso di guasto non intervenite, ma rivolgetevi al rivenditore di ducia più vicino.
ATTENZIONE - È proibito l’uso di olio di recupero!
Usate solo olio per catene COMER.
In caso di smaltimento dell’olio rispettate sempre la legislazione vigente. Informandovi presso ilVs. rivenditore sulle opportune
procedure da seguire.
ITALIANO
ENGLISH

13
FRANÇAIS
DEUTSCH
ESPAÑOL
REMPLISSAGE DU RESERVOIR D’HUILE ET LUBRIFICATION DE LA CHAINE
ATTENTION - Veillez à ce que la che de la tronçonneuse électrique soit débranchée.
La lubrication se fait automatiquement au moyen d’une pompe incorporée.
Normalement celle-ci n’exige aucun entretien, à condition qu’une huile de chaîne propre ait été utilisée.
- En cours de remplissage, s’assurer qu’aucune impureté ne pénètre dans le réservoir d’huile.
- Nettoyer bien autour du bouchon (Fig. 9).
- Après le remplissage faire tourner le moteur à vide 2 ou 3 fois en laissant reposer la chaîne pendant quelques seconds avant de reprendre la
coupe. Cette opération permettra à la pompe de rétablir la sortie d’huile.
- En cas de panne ne pas intervenir mais s’adresser au revendeur agréé le plus proche.
ATTENTION - Ne jamais utiliser d’huile déjà utilisée !
Utiliser huile COMER.
ATTENTION - Pour écouler l’huile vidangée, adressez-vous à votre revendeur pour les procédures à suivre et respectez toujours
la loi en vigueur.
ÖLAUFFÜLLEN UND KETTENSCHMIERUG
ACHTUNG - Überprüfen Sie, daß der Netzstecker nicht eingesteckt ist.
Die Kettenschmierung erfolgt durc eine Ölpumpe automatisch.
Wenn ausschliesslich spezielles Kettenhaftöl verwendet wird, muss die Pumpe nicht gewartet werden.
Beim Ölauüllen darauf achten, dass kein Schmutz in der tank eindringt.
- Die Önung säubern, bevor der Tankverschluss abgeschraubt wird (Abb. 9).
- Bei Betriebsstörungen sollten Sie nicht selbst eingreifen.
- Nach der Auüllung lassen sie zwei-oder dreimal den Motor ohne Belastung laufen und die Kette für einige Sekunden einlaufen, bevor Sie die
Arbeit Wiederaufnehmen.
- Wenden Sie sich bitte an die nächste Vertragswerksta.
ACHTUNG - Niemals Altöl verwenden!
Verwenden Sie nur Öltyp COMER.
ACHTUNG - Beachten Sie bei der Entsorgung des Öls stets die geltendenVorschriften und informieren Sie sich bei Ihrem Händler
nach der geeigneten Vorgehensweise.
SUMINISTRO DE ACEITE Y LUBRICACION CADENA
ATENCION - Vericar que el toma de corriente de la electrosierra no esté enchufado.
La lubricación de la cadena se efectúa mediante una bomba automática que no requiere mantenimiento. La bomba del aceite está calibrada de
origen para suministrar la cantidad de aceite suciente, aún en condiciones de trabajo pesado.
Se puede considerar normal eventuales goteras de aceite durante el corte de madera delgada.
- Antes de repostar limpiar bien la zona en torno al tapón (Fig. 9) a n que ninguna impurezaentre en el depòsito.
- Después de completar el suministro, accionar el motor en vacío dos o tres veces, esperar que la cadena se detenga antes se reemprender el
corte. Esta operación permitirá a la bomba restablecer el correcto envío de aceite.
En caso de avería no intervenir, dirigirse al vendedor de conanza màa cercano.
ATENCION - Usar sólo aceite para cadenas COMER.
ATENCION - En caso de eliminación de aceite, respetar siempre la normas vigentes, informándose con el revendedor autorizado
sobre el modo de llevarlo a cabo.

14
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ALLACCIAMENTO ALLA RETE
ATTENZIONE - Prima dell’allacciamento della spina nella rete, vericatene il voltaggio ed assicuratevi che corrisponda ai dati indicati nella
sottostante tabella. Controllate che le dimensioni del cavo di prolunga siano come da specica. In caso contrario si può vericare una situazione
di tensione con conseguente calo di potenza del motore oltre ad un surriscaldamento del cavo di prolunga. La presa di terra non è indispensabile
in quanto il motore è del tipo a doppio isolamento.
VOLTAGGIO RICHIESTO IN RETE
230 V - Con portata di 15 A (E 21 F) e fusibile di protezione da 15 A (E 21 F) ritardato.
110 V - Con portata di 20 A (E 21 F) e fusibile di protezione da 20 A (E 21 F) ritardato.
LUNGHEZZA/DIAMETRO CONSIGLIATI PER I CAVI DI PROLUNGA
Lunghezza da 0 a 20 metri - diametro 1,5 mm
Lunghezza da 20 a 50 metri - diametro 2,5 mm
Lunghezza da 50 a 100 metri - diametro 4,0 mm
ATTENZIONE - Si raccomanda l’uso di cavi al neoprene o comunque a doppio isolamento con spine di sicurezza predisposte per uso esterno.
Esaminate frequentemente le spine di allacciamento ed il cavo elettrico di prolunga e sostituiteli nel caso siano danneggiati.
CONNECTION TO THE NETWORK
WARNING - Before connecting the plug to the network check that the voltage corresponds to the technical data shown below. Verify that the
dimensions of the extension cable are according to the specication, otherwise a drop in tension may occur causing a consequent loss of motor
power and an overheating of the cable itself. The earth plate is not necessary since the electric saw motor is double insulated.
REQUIRED NETWORK VOLTAGE
230 V - With 15 A (E 21 F) capacity and 15 A (E 21 F) slowblow safety fuse
110 V - With 20 A (E 21 F) capacity and 20 A (E 21 F) slowblow safety fuse
EXTENSION CABLES RECOMMENDED LENGTH AND DIAMETER
Length 0 - 20 mt. - diameter 1.5 mm
Length 20 - 50 mt. - diameter 2.5 mm
Length 50 - 100 mt. - diameter 4.0 mm
WARNING - Use of neoprene or double insulation cables is recommended. Cables should be tted with safety plugs for external use. Frequently
check the plugs and the extension cable and replace them if damaged.
BRANCHEMENT AU RESEAU
ATTENTION - Avant de brancher la che à la prise de courant, vérier le voltage et s’assurer qu’il corresponde aux données indiquées dans le
tableau situé ci-dessous. Contrôler pue les dimensions du câble de rallonge soient proportionnées. Dans le cas contraire, il peut se produire une
baisse de tension avec diminution de la puissance du moteur et un surchauement du câble de rallonge. La prise de terre n’est pas indispensable
puisque le moteur est du type à double isolement.
VOLTAGE DU RESEAU ELECTRIQUE
230 V - Avec une portée de 15 A (E 21 F) et fusibles de protection de 15 A (E 21 F) retardé.
110 V - Avec une portée de 20 A (E 21 F) et fusibles de protection de 20 A (E 21 F) retardé.
LONGUEUR CONSEILLE POUR LES CABLES DE RALLONGE
Longueur de 0 à 20 mètres - câbles diamètre 1,5 mm.
Longueur de 20 à 50 mètres - câbles diamètre 2,5 mm.
Longueur de 50 à 100 mètres - câbles diamètre 4,0 mm.
ATTENTION - Il est conseillé l’emploi de câbles au néoprène ou à doublée isolement avec des prises de sécurité prévues pour l’extérieur.
ATTENTION - Examiner souvent les prises de courant ou le câble électrique de rallonge et les remplacer au cas où ils seraient dérétiorés.
NETZANSCHLUSS
ACHTUNG - Bevor Sie den Stecker einstecken, versichern Sie sich, dass die Spannung den nachstehenden technischen Angaben entspricht.
Überprüfen Sie, dass die Masse des Verlängerungskabels gemäss der Aufstellung sind, sonst können Spannungs-und Leistungsabfälle sowie
eine mögliche Überhitzung des Verlängerungskabels auftreten. Die Erdung ist nicht notwendig, da der Motor doppelt isoliert ist.
BENÖTIGTE NETZSPANNUNG
230 V - Mit 15 A (E 21 F) Kabelbelastungsmöglichkeit und 15 A (E 21 F) träger Sicherung.
110 V - Mit 20 A (E 21 F) Kabelbelastungsmöglichkeit und 20 A (E 21 F) träger Sicherung.
EMPFOHLENE LANGE/DURCHMESSER FÜR VERLÄNGERUNGSKABEL
Länge 0 - 20 mt. - Durchmesser 1,5 mm.
Länge 20 - 50 mt. - Durchmesser 2,5 mm.
Länge 50 - 100 mt. - Durchmesser 4,0 mm.
ACHTUNG - Verwendung von Neopren-oder Doppelisolierungskabeln mit berührungssicheren Steckern für Aussenbenutzung ist empfohlen.
Die Anschlusstecker und der Verlängerungskabel sind oft zu prüfen und, falls sie beschädigt sind, zu ersetzen.
CONEXIÓN A LA RED
ATECION - Antes de la conexión de la clavija en la red, vericar el voltaje y asegurarse que corresponda a los datos indicados en el siguiente
cuadro. Controlar que la dimensión del cable de prolongación sea como se especica. Sino es así se puede dar una disminución de la tensión, con
la consiguiente merma de la potencia del motor además de un recalentamiento del cable de prolongación. La toma de tierra no es indispensable
ya que el motor es un modelo de doble aislamiento.
VOLTAJE REQUERIDO EN LA RED
230 V - Con intensidad de 15 A (E 21 F) y fusible de protección de 15 A (E 21 F) retardado.
110 V - Con intensidad de 20 A (E 21 F) y fusible de protección de 20 A (E 21 F) retardado.
LONGITUD Y DIAMETRO ACONSEJADOS PARA LOS CABLES DE PROLONGACION
Longitud de 0 a 20 metros - Diámetro 1,5 mm.
Longitud de 20 a 50 metros - Diámetro 2,5 mm.
Longitud de 50 a 100 metros - Diámetro 4,0 mm.
ATECION - Se recomienda el uso de cables de neopreno o de todos con doble aislamiento, con clavija de seguridad predispuesta par uso externo.
IMPORTANTE - Examinar con frecuencia el enchude de conexión a la red y el cable eléctrico de prolongación y sustituirlos en el caso de que estén dañados.

15
ITALIANO AVVIAMENTO/ARRESTO MOTORE
Prima di mettere in funzione l’elettrosega, leggete attentamente il manuale di istruzioni.
- Dopo aver collegato la spina alla rete, appoggiate l’elettrosega sul terreno in modo che la catena non sia a contatto con rami, sassi o altro che possa impedirne il
regolare scorrimento.
- Tenete saldamente le impugnature dell’elettrosega ed azionate prima l’interruttore di sicurezza A, poi l’interruttore di funzionamento B (Fig. 10).
- Per arrestare il motore è suciente rilasciare l’interruttore di funzionamento B.
- Qualora l’arresto (anche temporaneo) avvenga per cause indipendenti dall’operatore, cioè la macchina si ferma anche se l’interruttore è azionato, vericatene
immediatamente la causa operando con la massima cautela.
ATTENZIONE - Non permettere ad altri di sostare nel raggio d’azione dell’elettrosega durante l’uso. Le elettroseghe dotate di freno catena non
funzionano quando la leva del freno è attivata (Fig. 2 - Pag. 9).
MOTOR STARTING/STOPPING
Before starting your electric saw, carefully read the Owner’s Manual.
- After connecting the plug to the network, place the electric saw on the ground so that the chain is clear of any obstructions which could prevent it from regularly
sliding.
- Hold the handles rmly and rst press the safety switch A, then the on/o switch B (Fig. 10).
- To stop the motor, you only need to release the operating switch B.
- If the motor cuts o (even temporarily) for causes independent of the operator, i.e. the machine stops even if the switch is activated, immediately check to nd the
cause, using the maximum caution.
WARNING - Keep bystanders and animals out of the work area when cutting with the electric saw. The electric saws equipped with chain brake do
not run when the brake lever is engaged (Fig. 2 - Pag. 9).
DEMARRAGE/ARRET DU MOTEUR
Avant de mettre en marche la tronçonneuse électrique, lire attentivement le manuel.
- Après avoir branché la prise de courant, mettre en marche en appuyant la tronçonneuse électrique sur le terrain de façon à ce que la chaîne ne soit pas en contact
avec des branches, des pierres ou autres, qui puissent empêcher un bon fonctionnement.
- Tenir fermement les poignées de la tronçonneuse électrique et appuyer d’abord sur l’interrupteur de sécurité A, puis sur l’interrupteur de mise en marche B (Fig. 10).
- Pour arrêter le moteur, il sut de lâcher l’interrupteur de fonctionnement B.
- Si l’arrêt (même momentané) ne dépend pas de l’opérateur, i.e. en cas d’arrêt de la machine même si l’interrupteur est actionné, cherchez et trouvez immédiatement
la raison de cette arrêt mais soyez très prudent.
ATTENTION - Ne pas permettre aux autres de rester dans le rayon d’action de la tronçonneuse électrique pendant son utilisation. Les tronçonneuses
électriques dotées de frein de chaîne ne fonctionnent pas quand le levier du frein est enclenché (Fig. 2 - Pag. 9).
ANLASSEN/ANHALTEN DES MOTORS
Bevor Sie die Elektrosäge in Betrieb nehmen, lesen Sie die Bedienungsanleitung aufmerksam durch. Nachdem Sie den Stecker angeschlossen haben, legen Sie die
Elektrosäge auf den Erdboden, damit die Kette keine Stämme, Steine oder andere Fremdkörper berührt, die das korrekte Gleiten der Kette stören können. Halten Sie
die Grie fest in beiden Händen und drücken Sie erst auf den Sicherheitsschalter A und dann auf den Ein-/Ausschalter B (Abb. 10).
- Zum Anhalten des Motors muß lediglich der Betriebsschalter B losgelassen werden.
- Falls die Säge (auch nur zeitweise) anhält, ohne daß der Schalter B betätigt wird, so muß die Ursache sofort mit größter Vorsicht festgestellt werden.
ACHTUNG - Im Schwenkbereich der Maschine darf sich niemand aufhalten. Die mit Kettenbremse ausgestatteten Elektrosägen funktionieren nicht,
wenn der Bremshebel ausgelöst ist (Abb. 2 - S. 9).
ENCENDIDO/DETENCION DEL MOTOR
Antes de poner en funcionamiento la electrosierra, leer atentamente el manual de instrucciones.
- Después de haber conectado la clavija a la red, apoyar la electrosierra sobre un terreno liso, de modo que la cadena no esté en contacto con ramas, piedras u otros
objetos que puedan impedir su regular funcionamiento.
- Empuñar rmemente la electrosierra y accionar primero el interruptor de seguridad A, luego el interruptor de funcionamiento B (Fig. 10).
- Para detener el motor es suciente soltar el interruptor de funcionamiento B.
- Cuando la detención (aún temporánea) tenga lugar por causas independientes al operador, es decir que la máquina se detenga aún con el interruptor accionado,
vericar inmediatamente la causa operando con la máxima cautela.
ATENCION - No permitir que otras personas permanezcan en el radio de acción de la electrosierra durante su funcionamiento. La electrosierra
dotada de freno de cadena no funciona cuando la palanca del freno está activada (Fig. 2 - Pag. 9).
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL

16
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
ITALIANO RODAGGIO CATENA
ATTENZIONE - Indossate sempre i guanti di protezione.
La regolazione deve essere sempre fatta a catena fredda. Prima di collegare l’elettrosega alla rete, fate girare la catena manualmente, lubricandola con olio
supplementare (Fig. 11). Azionate l’elettrosega per qualche minuto controllando il regolare funzionamento della pompa dell’olio (Fig. 12). Arrestare il motore e
regolate la tensione della catena. Avviate il motore praticando qualche taglio. Arrestare di nuovo l’elettrosega e ricontrollare la tensione. Ripetere l’operazione no a
che la catena abbia raggiunto il suo allungamento massimo.
ATTENZIONE - Non toccate mai la catena quando il motore è in moto. Disinserite la spina di collegamento alla rete prima di ogni intervento sugli
apparati di taglio.
CHAIN BREAK-IN
WARNING - Always wear protective gloves.
New chains will stretch and must be tightened frequently. Tension adjustment should only be made when the chain is cool. Before connecting the electric saw to
the network, turn the chain manually and lubricate it with additional oil (Fig. 11). Operated the saw minutes checking that the oil pump is working properly (Fig. 12).
Stop the motor and adjust the chain tension. Start the saw again and make a few small cuts. Stop the motor and check the chain tension again. Repeat this operation
until the chain reaches its maximum stretch.
WARNING - Never touch the chain when the motor is running. Disconnect the plug from the network before any operations on the cutting devices.
RODAGE DE LA CHAINE
ATTENTION - Portez toujours des gants.
Le réglage de la chaîne doit être eectué à froid. Avant de brancher la tronçonneuse électrique, faire tourner la chaîne à la main, la lubrier avec de l’huile (Fig. 11).
Mettre en marche la tronçonneuse électrique pour quelques minutes et contrôler le fonctionnement régulier de la pompe à huile (Fig. 12). Arrêter de nouveau la
tronçonneuse électrique et contrôler la tension. Répéter l’opération jusqu’à ce que la chaîne arrive à son maximum.
ATTENTION - Ne pas toucher la chaîne lorsque le moteur est en marche. Débrancher la prise avant chaque intervention sur les dispositifs de
coupe.
EINLAUFZEIT DER KETTE
ACHTUNG - Tragen Sie stets Schutzhandschuhe.
Das Kettenspannen hat mit kalter Kette zu erfolgen. Bevor Sie den Stecker anschliessen, Kette drehen und mit Zusatzöl schmieren (Abb: 11). Motor starten, einige
Minuten laufen lassen und Ölpumpe auf ordnungsgemässes Funktionieren prüfen (Abb. 12). Motor abstellen und Kettenspannung einstellen. Motor erneut
starten und einige kleine Schnitte ausführen. Motor abstellen und Kettenspannung einstellen. Diesen Vorgang solange wiederholen, bis die Kette ihre maximale
Ausdehnung erreicht hat.
ACHTUNG - Kette nie bei laufendem Motor anfassen. Vor jedem Eingri auf den Schnitteinrichtungen des Stecker herausziehen.
RODAJE DE LA CADENA
ATECION - Usar siempre guantes de protección.
La regulación debe ser siempre hecha con la cadena fría, antes de conectar la electrosierra a la red. Girar la cadena manualmente lubricándola con aceite
suplementario (Fig. 11). Accionar la electrosierra por algunos minutos controlando el regular funcionamiento de la bomba de aceite (g. 12). Detener el motor y
regular la tensión de la cadena. Accionarlo nuevamente y practicar algún corte. Detener de nuevo la electrosierra y recontrolar la tensión. Repetir la operación hasta
que la cadena haya alcanzado su largo máximo.
ATECION - Desenchufar la clavija de conexión de la red antes de cada intervención sobre los aparatos de corte.
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL

17
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
NORME DI LAVORO
ATTENZIONE - Seguite sempre le norme di sicurezza a pag. 5.
Se usate l’elettrosega per la prima volta, eseguite alcuni tagli su un mattone stabile per acquistare sicurezza nell’uso. Non spingete eccessivamente sulla
elettrosega; il solo peso della stessa vi permetterà di tagliare con il minimo sforzo.
USO
Taglio muri in orizzontale
La fase più delicata del taglio è la penetrazione, che deve avvenire in modo lento e sempre con un angolo di 35° (Fig. 13). Dopo aver eettuato 30/40 cm. Di taglio
diagonale portare l’elettrosega a 90° ed eseguire in questa posizione il taglio passante del muro (Fig. 13°).
ATTENZIONE - Non tagliate quando c’è cattivo tempo o scarsa visibilità.
OPERATING INSTRUCTIONS
WARNING - Follow all safety rules detailed on page 6.
When using the electric saw for the rst time, make several cuts in a brick in order to become familiar with the saw in action. Never push down on the saw
when cutting. The weight of the saw alone enables it to cut properly with minimum eort.
HOW TO USE ELECTRIC SAW PROPERLY
Cutting walls
The most delicate phase of wall level cutting is the saw penetration which has to be done slowly and always at an angle of 35° (Fig. 13). After a diagonal cutting of
about 30 - 40 cm., set the electric saw at 90° and execute in this position a through-cutting of the wall (Fig. 13A).
WARNING - Never cut in high wind, bad weather or when visibility is poor.
UTILISATION
ATTENTION - Suivre les règles de sécurité mentionnées à page 6.
Lorsque l’on utilise une tronçonneuse électrique pour la première fois, il faut d’abord s’exercer sur des briques pour se familiariser avec le fonctionne-
ment. Ne pas forcer sur les poignées ; la machine doit descendre de son propre poids en coupe.
UTILISATION CORRECTE DE LA TRONÇONNEUSE ELECTRIQUE
Coupe des murs
La phase la plus délicate de la coupe horizontale est la pénétration qui doit s’eectuer lentement, et toujours avec un angle de 35° (Fig. 13). Après avoir fait 30 - 40
cm. De coupe en diagonal, amener la scie électrique à 90° et exécuter la coupe passante du mur dans cette position (Fig. 13A).
ATTENTION - Ne jamais couper dans de mauvaises conditions atmosphériques et peu de visibilité.
ARBEITSVORSCHRIFTEN
ACHTUNG - Die Sicherheitsvorschriften auf Seite 7 immer beachten.
Bevor Sie die Elektrosäge das erste Mal benutzen, machen Sie sich mit ihr vertraut und sägen Sie einen kleinen Ziegelstein mehrfach durch. Dann kön-
nen Sie mit der Arbeit beginnen.
GABRAUCHSANWEISUNG FÜR ELEKTROSÄGE
Wandschneiden

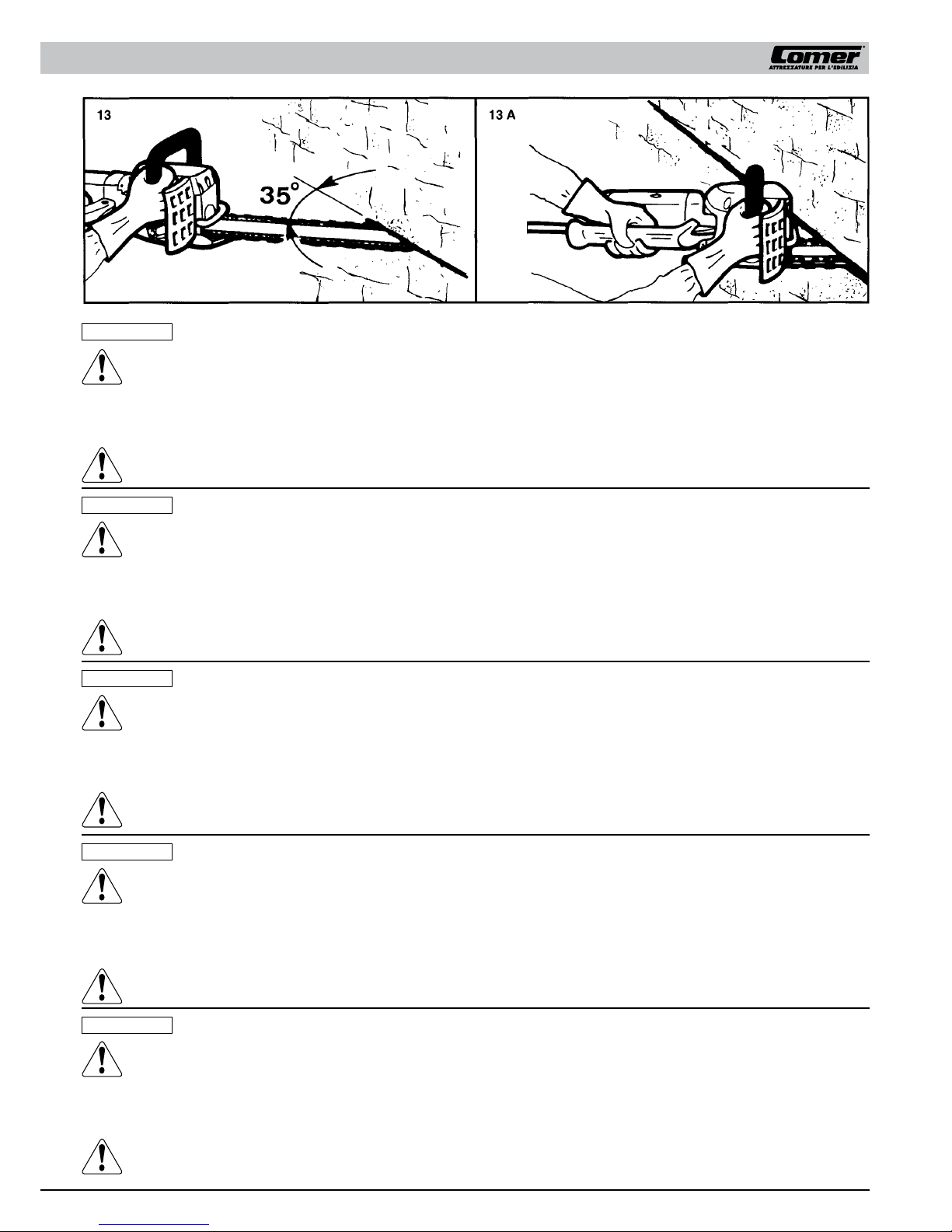

Die delikateste Phase des Schnittes in Horizontalrichtung ist die Penetration. Diese muss langsam und wenn möglich immer mit einem Winkel von 35° ausgeführt
werden, wie dies Figur 13 zeigt. Nachdem 30 - 40 Zentimeter Diagonalschnitt durchgeführt vordem sind, muss die Säge in die 90°. Position gebracht werden, in
welcher de Durchschnitt der Maurer vorgenommen werden kann (siehe dazu Figur 13A).
ACHTUNG - Nicht bei Schlechtwetter oder schlechten Sichtverhältnissen sägen.
NORMAS DE TRABAJO
ATENCION - Seguir las normas de seguridad de la pág. 7.
Si usa la electrosierra por vez primera, efectué algunos cortes sobre un ladrillo estable para familiarizarse con el producto en acción,. No haga fuerza sobre
la electrosierra; su solo peso permitirá cortar con el mínimo esfuerzo.
USO CORRECTO DE LA SIERRA ELÉCTRICA
Corte de muros
La fase mas delicada del corte horizontal es la penetración, que debe ser realizada en modo lento y siempre con un ángulo de 35° (Fig. 13). Después de haber efec-
tuado 30 - 40 cm. de corte diagonal, llevar la sierra eléctrica a 90° y realizar en esta posición el corte que traspasa el muro (Fig. 13A).
ATENCION - No corte cuando hace mal tiempo o hay escasa visibilidad.

18
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
USO

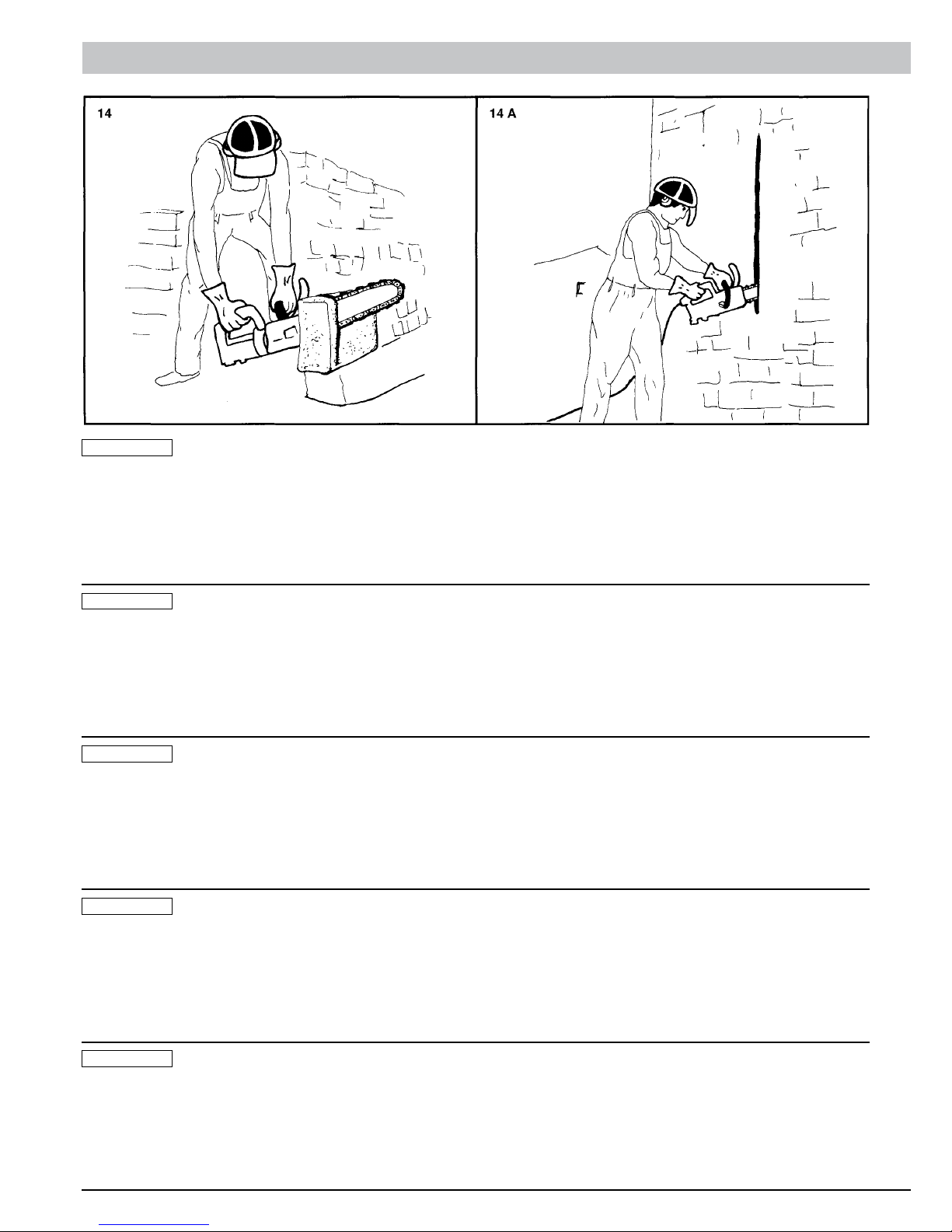

Per il taglio di mattoni leggeri da costruzione, come laterizi o tu appoggiare la barra con la catena in movimento e con l’artiglio appoggiato al
mattone (Fig. 14).
Per eettuare in parete, aperture di passaggi, nestre ecc. iniziare sempre con la catena in movimento e la parte inferiore della barra appoggiata
verticalmente a parete (Fig. 14A).
Non dare mai inizio al taglio con la punta della barra.
HOW TO USE ELECTRIC SAW PROPERLY
For cutting of light bricks or tus set the moving clain bar with the sawtooth on the brick (see picture 14). When cutting passages, windows etc.
on the wall always start with the clain into motion and the bar lower side resting on the wall (Fig. 14A).
Never start cutting with the bar tip.
UTILISATION CORRECTE DE LA TRONÇONNEUSE ELECTRIQUE
Pour eectuer la coupe de briques légères de construction, telles que tufs, appuyer la barre avec la chaîne en mouvement et l’onglet posé sur la
brique (Fig. 14).
Pour eectuer des ouvertures pour passage, fenêtres, etc., dans un mur, commencer toujours avec la chaîne en mouvement et la partie inférieure
de la barre appuyée verticalement contre le mur (Fig. 14A).
Ne jamais commencer la coupe avec l’extrémité de la barre.
GABRAUCHSANWEISUNG FÜR ELEKTROSÄGE
Für den Schnitt von leichten Backsteinen wie z.B. Ziegelsteine oder Tustein, muss der Barren mit der sich in Bewegung bendlichen Kette und
mit dem Stütsdorn am Stein abgestützt werden (Figur 14).
Um in Wänden Durchgangsönungen, Fenster oder ähnliches zu realisiere, muss der Schnittvorgang immer mit sich in Bewegung bendlicher
Kette und dem hinteren Teil des Barrens vertikal gegen die Wand abgestützt begonnen werden (Figur 14A).
Dieser Vorgang darf auf keinen Fall mit der Spitze des Barrens begonnen werden.
USO CORRECTO DE LA SIERRA ELÉCTRICA
Para cortar ladrillos livianos para la construcción tubos, apoyar la barra con la cadena en movimiento y con la extremidad de corte apoyado en el
ladrillo (Fig. 14).
Para efectuar cortes del paredes, aberturas de pasases, ventanas etc. iniciar siempre con la cadena en movimiento y la parte inferior de la barra
apoyada verticalmente sobre la pared (Fig. 14A).
Non comenzar nunca el corte con la punta de la barra.

19
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
SOSTITUZIONE PIGNONE CATENA
Il pignone catena si deve sostituire quando i denti dello stesso presentano dei tagli profondi alcuni millimetri. L’eccessivo uso del pignone oltre
a far ruotare con maggiore dicoltà la catena, la rovinerebbe irrimediabilmente. Smontare il coperchio de pignone e togliere barra e catena.
Bloccare il pignone con la chiave di arresto A e svitare il dado esagonale con una chiave ssa di 17 B, girando in senso orario. Il letto è sinistrorso.
Dopo aver tolto il dado e la ralla inserire l’estrattore C sul pignone, mettere in tensione la vite sull’albero ed estrarre il pignone utilizzando una
chiave ssa di 17 E.
ATTENZIONE - Prima di rimontare il pignone nuovo, pulire con aria l’estremità dell’albero e sul letto.
ATTENZIONE - Vericate che la spina dell’elettrosega non sia inserita.
ATTENZIONE - Indossate sempre guanti e occhiali di protezione.
HOW TO REPLACE CHAIN SPROCKET
Chain sprocket is to be replaced when its teeth show deep cuts in the order of a few mm. Excesssive use of sprocket would besides causing turning
problems to the chain, damage it forever. Remove sprocket cover and take out both and chain. Lock sprocket with wrench A, losen hexagon nut
turning a 17 wrench A, losen hexagon nut turning a 17 wrench B clockwise. Treading is left-handed. Remove nut and plate, then place extractor C
on sprocket, tighten shaft screw and extract sprocket with a 17 E.
WARNING - Before tting new sprocket clean by blowing in air form the end of the shaft and on thread.
WARNING - Make sure that the plug of the saw is disconnected.
WARNING - Always use safety gloups and gogg ips while sharpening.
SUBSTITUTION DU PIGNON CHAINE
Le pignon chaîne doit être remplacé lorsque ses dents présentent des fentes de quelques mm de profondeur. L’usure excessive du pignon
provoque non seulement de déplacement dicultueux de la chaîne mais aussi son endommagement irrémédiable. Démonter le couvercle du
pignon et óter la lame et la chaîne. Bloquer le pignon avec la clé A et dévisser l’écrou hexagonal avec une clé xe de 17 B en tournant dans le dans
des aiguilles d’une montre. Le let est à gauche. Après avoir enlevé l’écrou et la butée, introduire l’extracteur C sur le pignon, mettre la vis située
sur l’arbre en tension et extraire le pignon en utilisant une clé de 17 E.
ATTENTION - Avant de remonter le pignon neuf, nettoyage l’etrèmité de l’arbre et le let avec de l’air comprimé.
ATTENTION - Veillez à ce que la che de la tronçonneuse électrique soit débranchée.
ATTENTION - Pendant l’opération, porter des gants et de linettes de protection.
AUSWECHSELN DES KETTENRADES
Das Kettenrad ist immer auszuwechseln, wenn die Zähne einige Millimeter tiete Einschnitte aufweisen. Der fortdauernde Betrieb mit einem
defekten Kettenrad erschwert das Drehen der Sägekette und kann diese unwiederbringlich beschädigen. Kettenraddeckel abnehmen und
Führungsschiene sowie Sägekette entfernen. Mit einer Wasser Pumpenzange A das Kettenrad anhalten und mit einem Gabelschlüssel B (SW 17)
die Sechskanntmutter durch Drehen im Uhrzeigersinn abschraauben. Das Gewinde ist linksgängig. Nachdem die Mutter und die Anlaufscheibe
abgenonnen worden sind, setzt man den Abzieher C am Kettenrad an, setzt durch die Druckschraube Druck auf die Welle an und zieht das
Kettenrad unter Zuhilfennahme eines Ringschlüssel E (SW 17) ab.
ACHTUNG - Bevor das neue Kettenrad wieder aufgestzt wird, müssen derWellenstumpf und das Gewinde mit Druckluft gereinigt werden.
ACHTUNG - Überprüfen Sie, daß der Netzstecker nicht eingesteckt ist.
ACHTUNG - Beim Schärfen sind Handschube und Ausgenschutz zu tragen.
SOSTITUCION DEL PIGNON DE LA CADENA
El pinion de la cadena tiene que ser substituto cuando los dientes del mismo presentan cortes profundos de algunos mm. El uso excesivo del
pinion, además de hacer girar la cadena con mayor dicultad, la arruinaría irremediablemente. Desmontar la cubierta del pinion y quitar la cuchilla
y la cadena. Bloquear el pinion con la llave de detención A y desenroscar la tuerca hexagonal con una llave ja de 17 B, girando en el sentido
horario. La rosca del tornillo gira a izquierda. Después de haber quitado la tuerca u el aro de stop inserir el extractor C en el pinion, poner en tensión
el tornillo sobre el árbol y extraer el pinion, utilizando una llave ja de 17 E.
ATENCION - Avant de remonter le pignon neuf, nettoyage l’etrèmité de l’arbre et le let avec de l’air comprimé.
ATENCION - Vericar que el toma de corriente de la electrosierra no esté enchufado.
ATENCION - Usar siempre guantes y gatas de protección.

20
E 21 F Elettrosega / Electric chain saw / Tronçonneuse / Elektrosäge / Electrosierra
ITALIANO
ENGLISH
FRANÇAIS
DEUTSCH
ESPAÑOL
MANUTENZIONE BARRA
Ogni 20/30 metri lineari di taglio togliere la barra per la pulizia del canale di scorrimento catena. Passare con l’apposito raschietto nel canale della
barra assicurandosi che non rimangano residui di sabbia. Rimontare la barra girata di 180° per uniformare l’usura (Fig. 16). Se durante l’operazione
di pulizia si notano sulla barra delle bave o deformazioni, provvedere con l’apposita rettica al ripristino (Fig. 16A). Sostituire la barra con la punta
in stellite B, quando risulta usurata come la barra A. Sostituire la barra con rullo D quando il Ø del rullo si è usurato a tal punto che la catena striscia
sulla parte ssa dello stesso (Fig. 17-18).
ATTENZIONE - Vericate che la spina dell’elettrosega non sia inserita.
ATTENZIONE - Indossate sempre guanti e occhiali di protezione.
GUIDE BAR MAINTENANCE
Every 20/30 linear meters, remove the blade in order to clean the chain sliding channel. Pass a scraper through the blade channel, checking that no
sand residuals remain. Remount the blade turned through 180° for uniform wear (Fig. 16). If during the cleaning operation, burns or deformations
are noted on the blade, grind in order to restore correct working conditions (Fig. 16A). Replace blade with stellite tip B when out following the
same procedure as for blade A. Replace blade with roller D when roller Ø is reduced to such an extent that the chain nuns against the xed part of
the same. This movement damages the chain (Fig. 17-18).
WARNING - Make sure that the plug of the saw is disconnected.
WARNING - Always use safety gloups and gogg ips while sharpening.
ENTRETIEN DU GUIDE
Tous les 20/30 mètres linéaires de coupe, ôter la lame pour nettoyer le canal de glissement de la chaîne. Passer un racloir spécial dans le canal de
la lame et s’assurer qu’il ne reste pas de résidus de sable. Remonter la lame en la tournant de 180° pour uniformiser l’usure (Fig. 16). Si, pendant le
nettoyage, vous remparquez des ébarbures ou bien des déformations sur la lame, procéder au meulage (Fig. 16A). Remplacer la barre avec pointe
en stellite B lorsque elle est usée comme la barre A. Remplacer la barre avec rouleau D, lorsque le Ø du rouleau est usé à tel point que la chaîne
frotte sur la partie xe de ce dernier. Ce frottement endommage la chaîne (Fig. 17-18).
ATTENTION - Veillez à ce que la che de la tronçonneuse électrique soit débranchée.
ATTENTION - Pendant l’opération, porter des gants et de linettes de protection.
ENTRETIEN DU GUIDE
Tous les 20/30 mètres linéaires de coupe, ôter la lame pour nettoyer le canal de glissement de la chaîne. Passer un racloir spécial dans le canal de
la lame et s’assurer qu’il ne reste pas de résidus de sable. Remonter la lame en la tournant de 180° pour uniformiser l’usure (Fig. 16). Si, pendant le
nettoyage, vous remparquez des ébarbures ou bien des déformations sur la lame, procéder au meulage (Fig. 16A). Remplacer la barre avec pointe
en stellite B lorsque elle est usée comme la barre A. Remplacer la barre avec rouleau D, lorsque le Ø du rouleau est usé à tel point que la chaîne
frotte sur la partie xe de ce dernier. Ce frottement endommage la chaîne (Fig. 17-18).
ATTENTION - Veillez à ce que la che de la tronçonneuse électrique soit débranchée.
ATTENTION - Pendant l’opération, porter des gants et de linettes de protection.
SCHWERTWARTUNG
Alle 20/30 laufende Meters Schnittlinie ist das Sägeblatt herauszunehmen, um den Kettengleikanal zu reinigen. Dazu mit Schaber den Säge-
blattkanal auskratzen und sicherstellen, daß keine Sandreste zurückbleiben. Sägeblatt um 180° gedreht einmontieren, damit es gleichmäßig
abgenutzt wird (Abb. 16). Wenn man beim Reinigen feststellt, daß das Sägeblatt verformt ist oder Grate aufweist, ist es zu schleifen, um seine
Form wiederherzustellen (Abb. 16A). Die Führungsschiene mit Stellitumienkrolle B immer dann auswechseln, wenn Sie die bei Führungsschiene
A abgenützt ist. Die Führungsschiene mit Umlenkrolle D ist immer dann auszuwechsen, wenn die Umlenkrolle soweit abgenützt ist, daß die Kette
am Festteil zu reiben beginnt, da ansosten die Kette beschädigt wird (Abb. 17-18).
ACHTUNG - Überprüfen Sie, daß der Netzstecker nicht eingesteckt ist.
ACHTUNG - Beim Schärfen sind Handschube und Ausgenschutz zu tragen.
