Coosis DA.DTS/51S User manual

www.coosis.com
Model/Modèle/Modell: DA.DTS/51S
[phone]
Coosis Ltd.
every simple day
E
[email protected]
www.coosis.com
EN
FR
DE
USER MANUAL
MANUEL UTILISATEUR
BEDIENUNGSANLEITUNG
RCA Straight
DTS/AC-3 to 5.1 surround sound system

ATTENTION
Merci d'avoir acheté un produit Coosis. S'il vous plaît lisez attentivement ce manuel
avant d'utiliser le produit pour s'assurer d'une bonne installation et de l'application des
consignes de sécurité. S'il vous plaît garder ce manuel pour une référence future. Coosis
Limited se réserve le droit d'apporter des changements dans le matériel, l'emballage et
toute la documentation d'accompagnement, sans préavis écrit.
IMPORTANTE CONSIGNE DE SECURITE
Le produit a été testé pour la conformité aux normes de sécurité et les exigences, et a
été certifié pour l'usage international. Cependant, comme tous les équipements
électroniques, le produit doit être utilisé avec précaution. Lire les consignes de sécurité
suivantes pour vous protéger contre d'éventuelles blessures et de minimiser le risque
d'endommager l'appareil.
Ne pas démonter le boîtier ou modifier le module.
Le démontage du boîtier ou la modification du module peut entraîner un choc
électrique ou des brûlures.
Pour toute réparation s'adresser à un personnel qualifié.
Ne pas tenter de réparer ce produit vous-même comme l'ouverture ou le retrait du
boîtier peut vous exposer à des tensions dangereuses ou autres dangers.
Gardez le module loin des liquides.
Le déversement dans le boîtier peut entraîner un incendie, un choc électrique ou
endommager l'équipement. Si un objet ou des liquides tombent ou se déversent sur
le boîtier, débranchez le module immédiatement.
Contrôler le module par un technicien qualifié avant de l'utiliser à nouveau.
Ne pas utiliser de nettoyants liquides ou en aérosol pour nettoyer cet appareil.
Toujours débrancher l'alimentation de l'appareil avant le nettoyage.
2014 Coosis Limited Tous Droits Réservés
Le contenu de ce document est fourni en relation avec Coosis Ltd. produits ("Coosis").
Coosis ne fait aucune représentation ou garantie quant à l'exactitude ou l'exhaustivité
du contenu de cette publication et se réserve le droit d'apporter des modifications aux
spécifications et aux descriptions du produit à tout moment sans préavis. Aucune
licence, expresse, implicite ou autre - de tous les droits de propriété intellectuelle - est
accordée par cette publication. Sauf, comme indiqué dans les Termes et Conditions
standard Coosis de vente, Coosis n'assume aucune responsabilité et décline toute
garantie expresse ou implicite concernant ses produits, y compris - mais non limité à - la
garantie implicite de qualité marchande, d'adéquation à un usage particulier ou
atteinte à un droit de propriété intellectuelle.
La reproduction de ce manuel, ou des parties de toute forme, sans l'autorisation
expresse écrite de Coosis Ltd est strictement interdite.
ATTENTION
Thank you for purchasing a Coosis product. Please read this manual carefully before
using the product to ensure proper installation and safety precautions. Please keep this
manual for future reference. Coosis Limited reserves the right to make changes in the
hardware, packaging and any accompanying documentation without prior written
notice.
IMPORTANT SAFETY INFORMATION
The product has been tested for conformance with safety regulations and
requirements, and has been certified for international use. However, like all electronic
equipment, the Product should be used with care. Read the following safety instructions
to protect yourself from possible injury and to minimize the risk of damage to the unit.
Do not dismantle the housing or modify the module.
Dismantling the housing or modifying the module may result in electrical shock or
burn.
Refer all servicing to qualified service personnel.
Do not attempt to service this product yourself as opening or removing housing may
expose you to dangerous voltage or other hazards.
Keep the module away from liquids.
Spillage into the housing may result in fire, electrical shock, or equipment damage. If
an object or liquid falls or spills on to the housing, unplug the module immediately.
Have the module checked by a qualified service engineer before using it again.
Do not use liquid or aerosol cleaners to clean this unit. Always unplug the power to
the device before cleaning.
2014 Coosis Limited All Rights Reserved
The contents of this document are provided in connection with Coosis Ltd. (”Coosis”)
products. Coosis makes no representations or warranties with respect to the accuracy
or completeness of the contents of this publication and reserves the right to make
changes to specifications and product descriptions at any time without notice. No
license, whether express, implied or otherwise - to any intellectual property rights - is
granted by this publication. Except, as set forth in the Coosis Standard Terms and
Conditions of Sale, Coosis assumes no liability whatsoever and disclaims any express or
implied warranty relating to its products including - but not limited to - the implied
warranty of merchantability, fitness for a particular purpose or infringement of any
intellectual property right.
Reproduction of this manual, or parts thereof in any form, without the express written
permission of Coosis Ltd. is strictly prohibited.
EN FR DE EN FR DEEN FR DE

Table of contents
Introduction
Package Contents
Specifications
Before Installation
Panel Description
Installation
Connection Diagram
1
2
5
6
7
4
3
ACHTUNG
Vielen Dank, dass Sie ein Coosis-Produkt erworben haben. Bitte lesen Sie diese
Bedienungsanleitung sorgfältig, bevor Sie das Produkt nutzen, um eine einwandfreie
Inbetriebnahme und sowie optimale Sicherheitsvorkehrungen zu gewährleisten. Bitte
bewahren Sie die Bedienungsanleitung auf, um sie auch später noch nutzen zu können.
Coosis Limited behält sich das Recht darauf vor, die Hardware, die Verpackung und
jede begleitende Dokumentation ohne vorherige schriftliche Mitteilung zu ändern.
WICHTIGE SICHERHEITSHINWEISE
Das Produkt wurde daraufhin getestet, die gegebenen Sicherheitsbestimmungen und -
anforderungen zu erfüllen, und wurde für die internationale Nutzung zugelassen.
Trotzdem sollte das Produkt, wie alle elektronischen Geräte, achtsam genutzt werden.
Bitte lesen Sie die folgenden Sicherheitshinweise, um mögliche Verletzungen zu
vermeiden und das Risiko zu minimieren, das Gerät zu beschädigen.
Öffnen Sie das Gehäuse nicht und führen Sie keine Änderungen am Produkt durch.
Öffnen des Gehäuses oder Verändern des Produktes können zu elektrischen
Schocks oder Verbrennungen führen.
Überlassen Sie alle Wartungsvorgänge qualifiziertem Fachpersonal.
Versuchen Sie nicht, das Produkt selbst zu warten, da Öffnen oder Entfernen des
Gehäuses Sie einer gefährlichen Spannung oder anderen Gefahren aussetzen kann.
Halten Sie das Produkt von Flüssigkeiten fern.
Verschütten von Flüssigkeiten in das Gehäuse kann zu Feuer, elektrischen Schocks
oder Schäden am Gerät führen. Falls ein Objekt oder eine Flüssigkeit auf das
Gehäuse fällt oder verschüttet wird, ziehen Sie sofort den Stecker.
Lassen Sie das Gerät von einem qualifizierten Kundendienstmechaniker überprüfen,
bevor Sie es das nächste mal nutzen.
Nutzen Sie keine flüssigen oder gasförmigen Reinigungsmittel um dieses Gerät zu
säubern. Entfernen Sie immer den Stecker des Gerätes aus der Steckdose, bevor Sie
es reinigen.
2014 Coosis Limited Alle Rechte vorbehalten
Der Inhalt dieses Dokuments wird im Zusammenhang mit Produkten von Coosis Ltd.
(„Coosis“) bereitgestellt. Coosis gibt keine Garantie bezüglich der Richtigkeit oder
Vollständigkeit des Inhalts dieses Textes und behält sich das Recht vor, an
Spezifikationen und Produktbeschreibungen zu jeder Zeit ohne Mitteilung Änderungen
vorzunehmen. Durch diesen Text wird keine Lizenz, weder ausdrücklich, impliziert, noch
anders — zu allen geistigen Eigentumsrechten — ausgestellt. Coosis übernimmt keinerlei
Haftung und lehnt jedwede ausdrückliche oder implizierte Garantie in Bezug auf seine
Produkte ab, beinhaltend — aber nicht begrenzt auf — die implizierte Garantie der
Gebrauchstauglichkeit, Eignung für eine bestimmte Verwendung oder Verletzung eines
geistigen Besitzrechts, außer den in den Coosis Standardgeschäftsbedingungen
beschriebenen Garantien.
Die Reproduktion dieser Anleitung oder jeglicher Teile aus ihr ist ohne die ausdrückliche
schriftliche Genehmigung von Coosis Ltd. strengstens untersagt.
EN FR DE EN FR DE

Dimensions: 105 X 75 X 25mm
Material: Aluminium Alloy Housing
Shipping Weight: 380g
Put the product in an even and stable location. If the product falls or is dropped, it
may cause an injury or malfunction.
O
Do not place the product in too high of a temperature (over 80 C), too low of a
temperature (under -20°C) or high humidity.
Use the DC power adapter with correct specifications. If an inappropriate power
supply is used, then it may cause a fire.

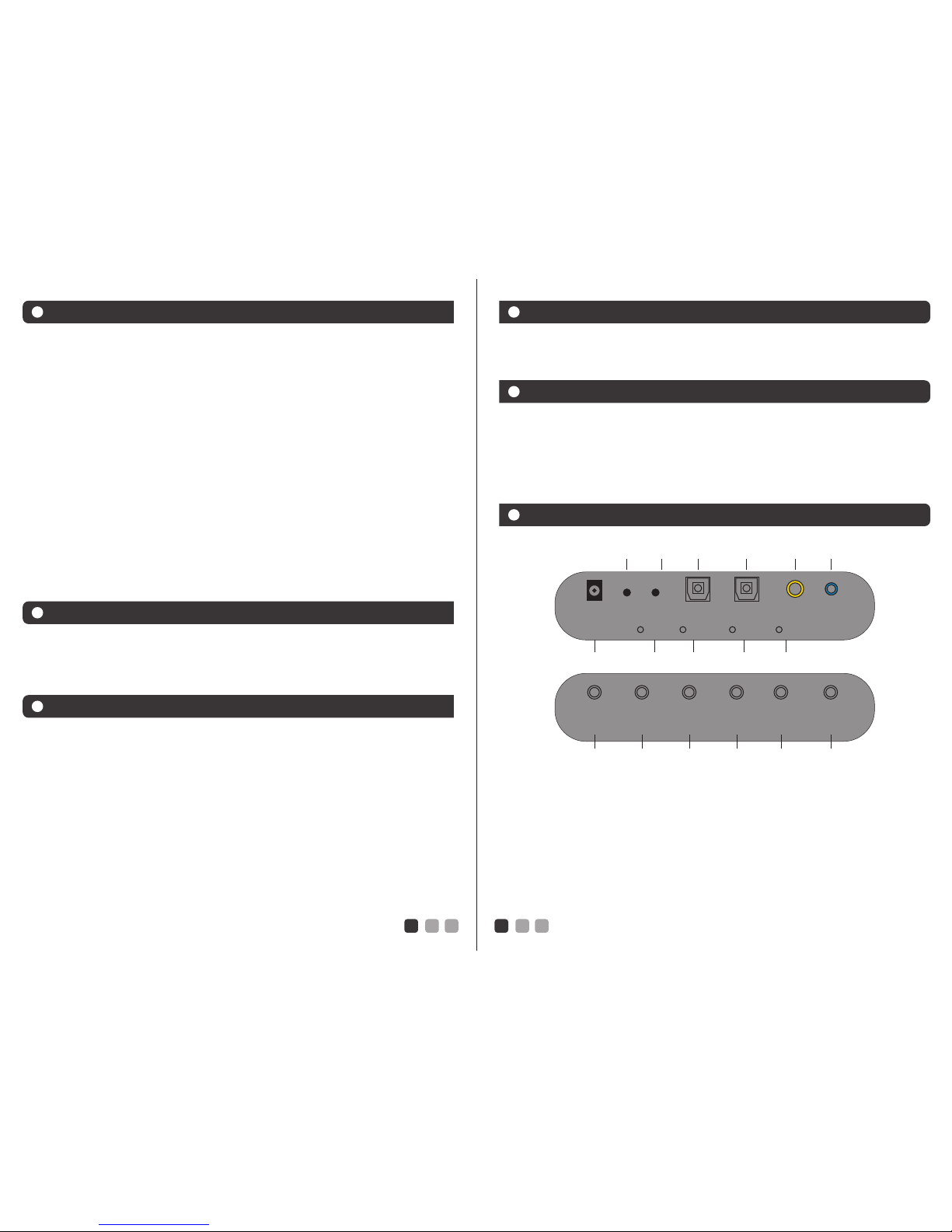

1. Power Connector 2. Input Signal Selector
3. 2.1/5.1 output selector 4. Optical/TOSlink input 1
5. Optical/TOSlink Input 2 6. Coaxial Input
7. 3.5mm analog stereo in 8. Power Inidicator
9. Optical/TOSlink 1 Indicator 10. Optical/TOSlink 2 Indicator
11. Coaxial Indicator 12. Front left
13. Front right 14. Left
15. Right 16. Centre
17. Subwoofer (LFE)
The Coosis Digital Audio Decoder RCA straight type (Model: DA-DTS/5.1S)
communicates with your digital audio sources via optical or coaxial S/PDIF channels to
decode the formats of Dolby Digital (AC-3) and Digital Theatre System (DTS) capable
devices. It then outputs the decoded signal via six discrete analog RCA jacks to your
legacy 5.1 sound system. The DA-DTS/5.1 is also capable of decoding Dolby Pro Logic II
on both digital & analog stereo signals; this will transform 2.0 stereo sound into high-
quality 5.1-channel surround sound.
In addition, considering the satellite speakers included with most small, surround sound
systems are inefficient when reproducing bass, a bass auto-control function is provided
to separate the bass from other channels and re-route it to the sub-woofer (LFE). This
can help you avoid any distortion in the other channels and increases sound quality
significantly.
DA.DTS/5.1S is a great device capable of bridging multi-media players, satellite boxes
and game consoles with your legacy amplifier or audio receivers that are not equipped
with decoding functions. It can also be used as a portable, hard-decoding device for
your computers' sound card in place of decoding software that places high-demands
on the CPU.
1 X Coosis Digital Audio Decoder (Model: DA.DTS/5.1S)
1 X Power Supply (+5V DC, 2A)
Toslink-to-Toslink optical cable
1 X User Manual
Audio Output Jacks: 6 x RCA female
Audio Input Jacks: 2 x optical TOSlink (S/PDIF) digital audio;
1 x Coaxial (S/PDIF) digital audio;
1 x 3.5mm compact
Signal Compatible: Dolby Digital (AC-3)；
Digital Theater System (DTS)；
Dolby Pro Logic II；
Dolby Digital EX；
DTS-EX
SNR (Signal-to-noise ratio): 120dB
Isolation: 80dB (1 KHz)
Response frequency: 20Hz - 20 KHz (+ 0.5dB)
Power Supply: 5V DC@2A
O
Working environment: -10~+80 C, 5~75%RH
1Introduction
4Before Installation
5Panel Description
2
3
Package Contents
Specifications
3Specifications (cont.)
EN FR DE EN FR DE
1
1 1098
2 3 4 5 6 7
11
DC/9V
S2.1/5.1
Power OPT1
D1 OPT2 D2 D3
2
12 13 14 1515 16 17
FL SL SR CEN SWFR

Contenu
Introduction
Contenu de l'emballage
Spécifications
Avant l'installation
Description du panneau
Installation
Schéma de raccordement
1
2
5
6
7
4
3
EN FR DE
To setup the Digital Audio Decoder (Model: DA.DTS/5.1S), please follow the steps below
to complete the installation properly.
1) Power off Surround Sound System incl. audio sources and receivers.
2) Connect your audio sources to Optical 1 & Optical 2 Jacks via Toslink-to-Toslink
cables; to Coaxial Jack via coaxial cable; and to 3.5mm AUX via audio cable;
3) Connect the 6 output Jacks to your surround speakers, amplifier or receivers;
4) Plug in 5V DC power and power on the converter;
5) Power on audio sources and surround speakers, amplifier or receivers.
EN FR DE
3

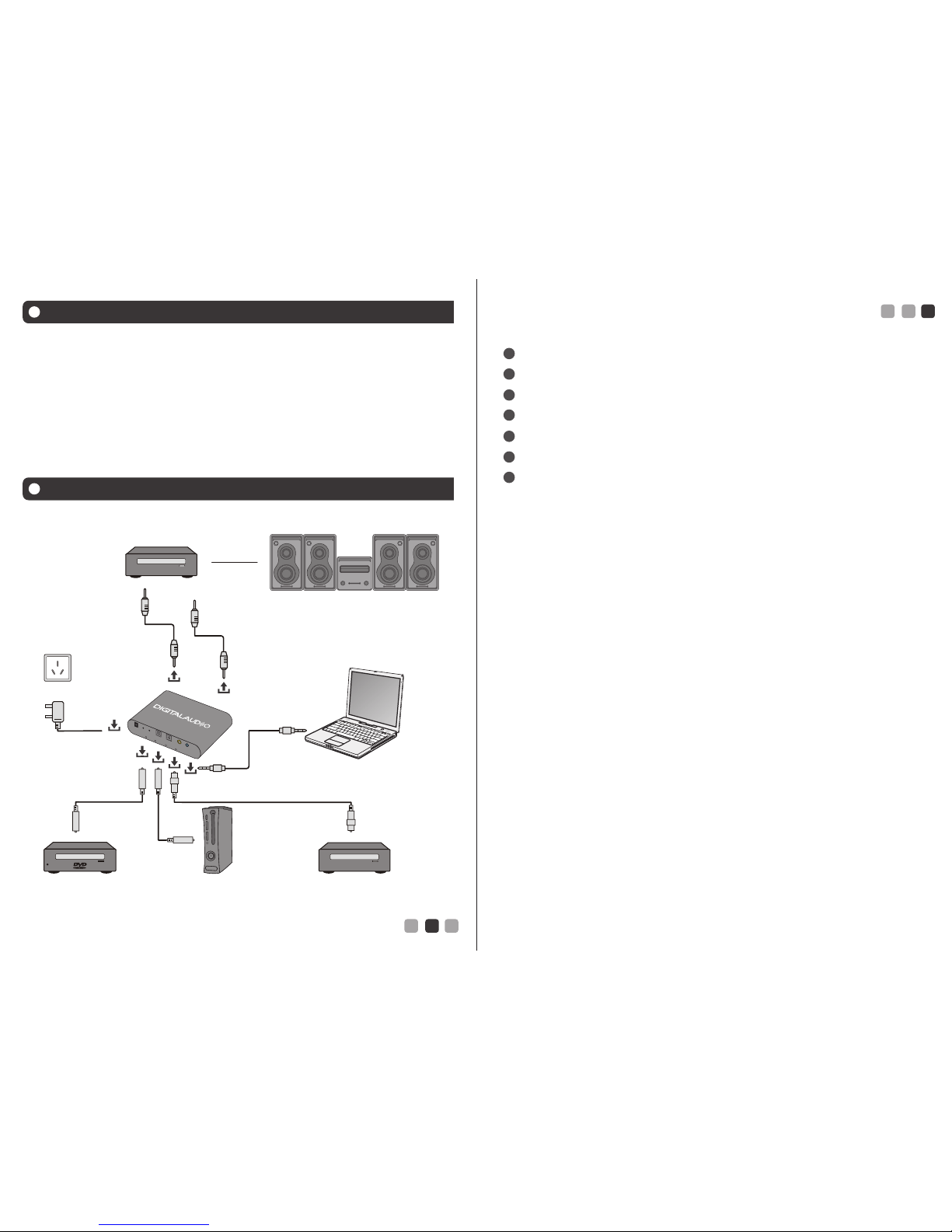

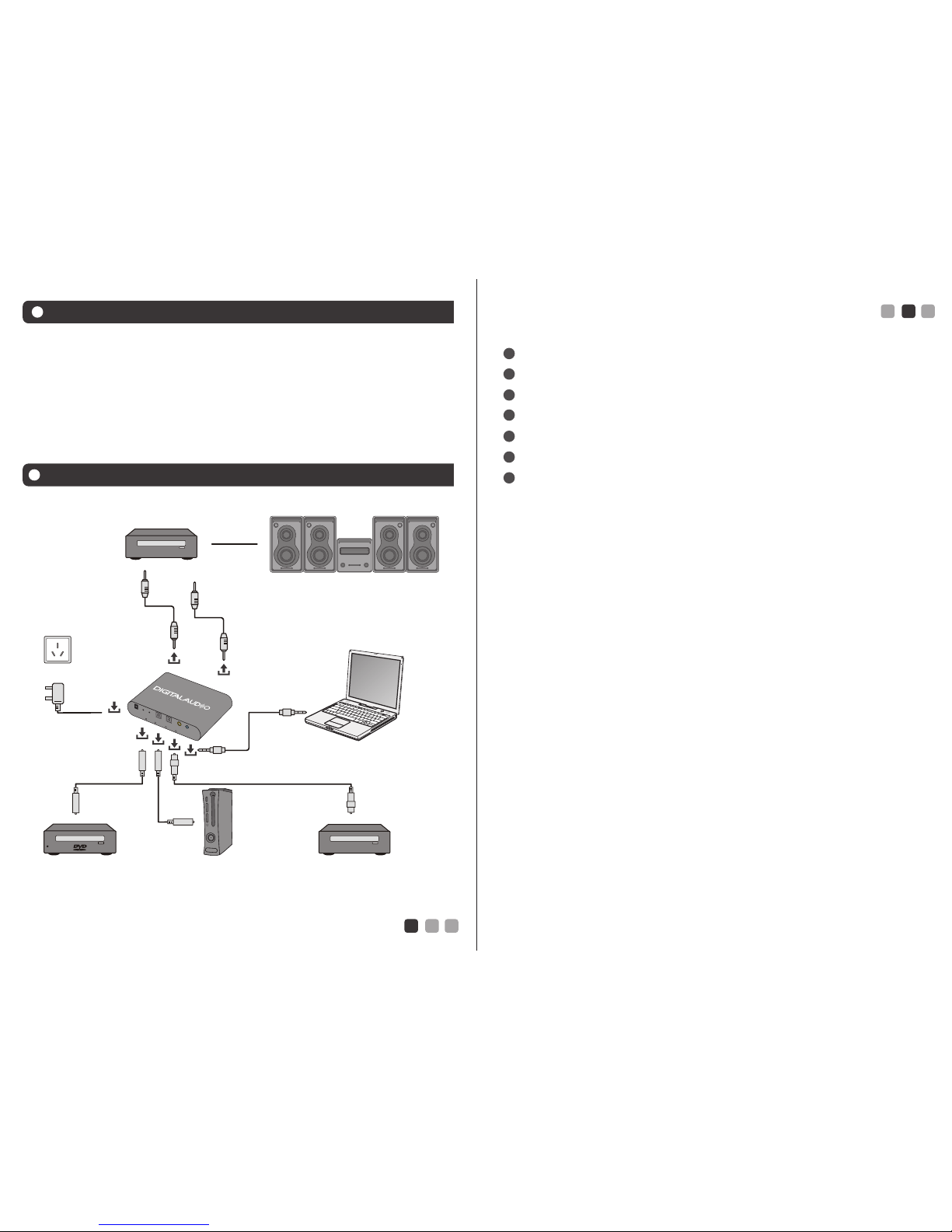

6Installation
RCA Audio Cable
X6
Amplifier
Speakers
TOSlink Cable
TOSlink Cable
3.5mm audio cable
Coaxial Cable
TV BoxDVD
?
Power
DC/9V
S2.1/5.1
Power OPT1
D1 OPT2
D2 D3
Power Cable
......
......
Laptop
XBOX
XBOX360
7Connection Diagram

4Avant l'installation
2Contenu de l'emballage
EN FR DE EN FR DE
45
5Description du panneau
Dimensions: 105 X 75 X 25mm
Matériel: Logement en alliage d'aluminium
Poids: 380g
Mettre le produit dans un endroit plan et stable. Si le produit tombe ou laissé
tomber, il peut causer une blessure ou un dysfonctionnement.
O
Ne pas placer le produit dans une température trop élevée (plus de 80 C), une
température trop faible (sous -10°C) ou une forte humidité.
Utiliser l'adaptateur d'alimentation CC avec les spécifications correctes. Si une
alimentation inappropriée est utilisée, elle peut alors provoquer un incendie.
1. Connecteur alimentation 2. Sélecteur Signal Entrée
3. 2.1/5.1 Sélecteur Sortie 4. Entrée 1 Optical/TOSlink
5. Entrée 2 Optical/TOSlink 6. Entrée Coaxial
7. Ent. stéréo analogique 3.5mm 8. Indicateur Alimentation
9. Indicateur Optical/TOSlink 1 10. Indicateur Optical/TOSlink 2
11. Indicateur Coaxial 12. Avant gauche
13. Avant droite 14. Gauche
15. Droite 16. Centre
17. Subwoofer (LFE)
Le Décodeur Audio Numérique Coosis (Modèle: DA-DTS/5.1S) communique avec vos
sources audio numériques via la sortie optique ou coaxiale S/PDIF pour décoder les
formats des dispositifs Dolby Digital (AC-3) et Digital Theatre System (DTS). Il délivre alors
le signal décodé via six prises RCA analogiques discrètes à votre actuel système son
surround 5.1. Le DA-DTS/5.1S est également capable de décoder le Dolby Pro Logic II
sur les deux signaux stéréo numérique et analogique, ce qui va transformer le son stéréo
2.0 en un son surround canal 5.1 d'une haute qualité.
En plus, compte tenu de l'inefficacité des haut-parleurs satellites inclus avec la plupart
des petits systèmes de son surround à reproduire la basse, une fonction d'autocontrôle
de la basse est fournie pour séparer la basse des autres canaux et la re-router vers le
sub-woofer (LFE). Cela peut vous aider à éviter toute distorsion dans les autres canaux
et aide aussi à augmenter la qualité du rendu sonore d'une façon significative.
Le DA-DTS/5.1S est un excellent appareil capable de constituer un pont entre les joueurs
multimédia, les décodeurs satellites et les consoles de jeu d'une part et votre
amplificateur ou récepteur audio qui ne sont pas équipés de fonctions de décodage. Il
peut également être utilisé comme un périphérique de décodage intégré portable
pour la carte son de votre ordinateur à la place du matériel de décodage qui sollicite
beaucoup de ressources CPU.
1 X Décodeur Audio Numérique Coosis (Modèle: DA-DTS/5.1S)
1 X adaptateur secteur (+5 VCC, 2A)
1 X Câble optique Toslink-à-Toslink
1 X Manuel utilisateur
Prises de sortie audio: 6 x RCA;
Prises d'entrée audio: 2 x TOSlink optiques (S/PDIF) audio numériques;
1 x Coaxial (S/PDIF) audio numériques;
1 x 3.5mm compact
Signal Compatible: Dolby Digital (AC-3)；
Digital Theater System (DTS)；
Dolby Pro Logic II；
Dolby Digital EX；
DTS-EX
SNR ( Taux Signal/Bruit): 120dB
Isolation: 80dB (1 KHz)
Response frequency: 20Hz - 20 KHz (+ 0.5dB)
Alimentation: 5V CC@2A
O
Environment de Travail: -10~+80 C, 5~75%RH
3Spécifications (cont.)
1 1098
2 3 4 5 6 7
11
DC/9V
S2.1/5.1
Power OPT1
D1 OPT2 D2 D3
12 13 14 1515 16 17
FL SL SR CEN SWFR
1Introduction
3Spécifications

6
7Schéma de raccordement
EN FR DE
Inhalt
Einführung
Packungsinhalt
Spezifikationen
Vor der Einrichtung
Beschreibung des Bedienfelds
Einrichtung
Anschlussplan
1
2
5
6
7
4
3
EN FR DE
6Installation
Pour configurer le décodeur audio numérique (Modèle: DA-DTS/5.1S), s'il vous plaît
suivre les étapes ci-dessous pour terminer correctement l'installation.
1) Eteignez le Système Son Surround y compris les sources audio et les récepteurs.
2) Connectez vos sources audio aux prises optiques 1 & 2 via les câbles Toslink-to-
Toslink; à la prise coaxiale via un câble coaxial, et à AUX 3.5mm via un câble
audio;
3) Connecter les 6 prises de sortie à vos enceintes surround, amplificateur ou
récepteurs;
4) Branchez 5V DC puissance et la puissance sur le convertisseur;
5) Puissance sur les sources audio et haut-parleurs surround, un amplificateur ou
des récepteurs.
RCA câble audio
X6
Amplificateur
Haut-parleurs
câble TOSlink
câble TOSlink
3.5mm câble audio
câble Coaxial
TV BoxDVD
?
Alimentation
DC/9V
S2.1/5.1
Power OPT1
D1 OPT2
D2 D3
câble
Alimentation
......
......
Laptop
XBOX
XBOX360

Abmessungen: 105 X 75 X 25mm
Matériel: Gehäuse aus Aluminiumlegierung
Liefergewicht: 380g
Stellen Sie das Produkt an einen ebenen und stabilen Standort. Sollte das Produkt
umkippen oder fallen gelassen werden, kann dies eine Verletzung oder eine
Betriebsstörung verursachen.
Setzen Sie das Produkt weder zu hohen Temperaturen (über 80°C), zu niedrigen
Temperaturen (unter -20°C) noch zu hoher Feuchtigkeit aus.
Nutzen Sie den Gleichspannungsadapter mit den korrekten Spezifikationen. Eine
unangemessene Stromversorgung kann ein Feuer verursachen.
1. Stromanschluss 2. Eingangssignalwähler
3. 2.1/5.1 Ausgangswähler 4. Optischer/TOSlink Eingang 1
5. Optischer/TOSlink Eingang 2 6. Koaxialer Eingangl
7. analoger 3,5mm Stereoeingang 8. Stromanschlussindikator
9. Optischer / TOSlink Indikator 1 10. Optischer / TOSlink Indikator 2
11. Koaxialer Indikatorl 12. Vorne links
13. Vorne rechts 14. Links
15. Rechts 16. Zentrum
17. Sub-Woofer (NFE)
Der Coosis Digitalaudio Decoder (Modell: DA-DTS/5.1S) kommuniziert mit Ihren digitalen
Audioquellen mit Hilfe eines optischen oder koaxialen S/PDIF Kanals, um die Formate
von Dolby Digital (AC-3) und Digital Theatre Systemen (DTS) zu decodieren. Er gibt dann
das decodierte Signal durch sechs diskrete, analoge RCA Anschlüsse zu Ihrem älteren
5.1 Tonsystemr. Der DA-DTS/5.1S kann ebenfalls Dolby Pro Logic II von sowohl digitalen
als auch analogen Stereosignalen decodieren; dies überführt 2.0 Stereosound in
hochqualitativen 5.1-Kanal Surround-Sound.
Da die zusätzlichen Lautsprecher, die bei den meisten kleinen Surround-Systemen
beinhaltet sind, bei der Bassreproduktion ineffizient sind, wird eine automatische Bass-
Kontrollfunktion bereitgestellt, um den Bass von anderen Kanälen zu trennen und zum
Sub-Woofer (NFE) umzuleiten. Dies kann Ihnen dabei helfen, Verzerrungen in den
anderen Kanälen zu vermeiden, und erhöht die Tonqualität signifikant.
Der DA-DTS/5.1S ist ein gutes Gerät um Multimedia-Player, zusätzliche Lautsprecher und
Spielekonsolen mit Ihrem Verstärker oder Audioreceiver zu verbinden, wenn diese nicht
mit Decodierungsfunktionen ausgestattet sind. Er kann auch als portables, hart-
decodierendes Gerät für die Soundkarte Ihres Computers genutzt werden, um
Decodierungshardware zu ersetzen, die hohe Ansprüche an Ihre CPU stellen würde.
1 X Coosis Digitalaudio Decoder (Modell: DA-DTS/5.1S)
1 X Netzadapter (+5V Gleichstrom, 2A)
1 X optisches TOSlink-zu-TOSlink Kabel
1 X Bedienungsanleitung
Stecker für Audioausgabe: 6 x RCA;
Stecker für Audioeingabe: 2 x digitales optisches TOSlink (S/PDIF) Audio;
1 x digitales koaxiales (S/PDIF) Audios;
1 x 3,5mm kompakt
Signal kompatibel zu: Dolby Digital (AC-3)；
Digital Theater System (DTS)；
Dolby Pro Logic II；
Dolby Digital EX；
DTS-EX
SNR (Signal-Rausch-Verhältnis): 120dB
Isolation: 80dB (1 KHz)
Frequenzantwort: 20Hz - 20 KHz (+ 0,5dB)
Stromversorgung: 5V Gleichstrom bei 2A
Arbeitsumgebung: 0°C bis 80°C, 5% bis 75% relative Luftfeuchtigkeit
1Einführung 3Spezifikationen (cont.)
2Packungsinhalt
3Spezifikationen
EN FR DE EN FR DE
78
4Vor der Einrichtung
4Vor der Einrichtung
5Panel Description
1 1098
2 3 4 5 6 7
11
DC/9V
S2.1/5.1
Power OPT1
D1 OPT2 D2 D3
12 13 14 1515 16 17
FL SL SR CEN SWFR

9
7Anschlussplan
EN FR DE
Um den Digitalaudio Decoder (Modell: DA-DTS/5.1S) einzurichten, folgen Sie bitte den
unten angegebenen Schritten.
1) Schalten Sie das Surround Tonsystem inklusive aller Audioquellen und Receiver
ab.
2) Verbinden Sie Ihre Audioquellen mit den optischen Eingängen 1 und 2 mit Hilfe
der TOSlink-zu-TOSlink Kabel, mit dem koaxialen Eingang mit Hilfe des koaxialen
Kabels und mit dem 3,5mm AUX mit Hilfe des Audiokabels.
3) Verbinden Sie die 6 Ausgangsstecker mit Ihren Surround-Lautsprechern,
Verstärkern oder Receivern.
4) Stecken Sie den 5V Gleichspannungsadapter ein und schalten Sie ihn ein.
5) Schalten Sie sowohl die Audioquellen als auch die Surround-Lautsprecher,
Verstärker und Receiver ein.
6Einrichtung
RCA Audio-Kabel
X6
Verstärkern
Lautsprecher
TOSlink-Kabel
TOSlink-Kabel
3.5mm Audio-Kabel
Coaxial-Kabel
TV BoxDVD
?
Strom
DC/9V
S2.1/5.1
Power OPT1
D1 OPT2
D2 D3
Stromkabel
......
......
Laptop
XBOX
XBOX36 0
