CountyLine CLPT20H User manual

INSTALLATION AND
OPERATION MANUAL
PRE-CHARGED PRESSURE TANKS CLPT20HCLPT20
CLPT36CLPT85CLPT119
ENGLISH: 2-7 ESPANOL: 8-13
CL491 (11-04-19)
2878 1013

SAFETY
2 CL491 (11-04-19)
IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS - This manual contains
important instructions that should be followed during
installation, operation, and maintenance of the product.
This is the safety alert symbol. When you see this
symbol on your pump or in this manual, look for one of
the following signal words and be alert to the potential
for personal injury!
indicates a hazard which, if not avoided,
will result in death or serious injury.
indicates a hazard which, if not avoided,
could result in death or serious injury.
indicates a hazard which, if not avoided,
could result in minor or moderate injury.
NOTICE: addresses practices not related to
personalinjury.
Carefully read and follow all safety instructions in this
manual and on pump.
Keep safety labels in good condition. Replace missing or
damaged safety labels.
CALIFORNIA PROPOSITION 65 WARNING:
This product and related accessories
contain chemicals known to the State of California to
cause cancer, birth defects or other reproductive harm.
1. Read this manual carefully. Failure to follow these
Instructions could cause serious bodily injury and/or
property damage.
2. Consult installer or licensed plumber for correct relief
valve. Install system according to local codes.
3. Always test water from well for purity before using.
Check local health department for testing procedure.
4. Before installing or servicing tank, BE SURE pump
electric power source is disconnected. Release all
water pressure before working on tank or system.
Release air pressure before removing cover flange.
5. Install relief valve in pump supply line to tank, as close
to tank as possible.
6. BESUREpumpelectricalcircuitisproperlygrounded.
7. Remove bleeder orifices, air volume controls or other
airchargingdevicesinexistingsystem.
8. DO NOT USE tank as a surge suppressor.
Risk of explosion. To prevent possible
serious or fatal injury and/or damage to equipment,
system pressure must be less than 100 pounds per
square inch (PSI) (689kPa) under any circumstances.
Failure to follow instruction can result in tank blowup. If
system discharge pressure can exceed 100 PSI (689kPa),
install a relief valve capable of passing the full pump
volume at 100 PSI (689kPa).
Risk of freezing. Do not allow pump, tank,
or piping system to freeze. Freezing can severely
damage equipment and may lead to tank explosion and
serious injury. Allowing tank to freeze voids tank
warranty.

INSTALLATION
3
CL491 (11-04-19)
GENERAL INFORMATION
Tanks listed below are pre-charged, or filled with air at
the factory, to 40 pounds per square inch (PSI) (276kPa).
When installing tank, set tank pressure according to
Chart 1. To do this, bleed air from or add air to tank
through valve on top of tank.
NOTICE: Always set or check tank pre-charge with
NO WATER in tank or water pressure in system. If you
have already pumped water before setting or checking
pre-charge pressure, turn pump off. Open faucet until
there is no more water pressure. Set pre-charge in tank
according to Chart 1, then close faucet and turn pump
back on.
NOTICE: Replace and tighten air valve cap after
pressure is adjusted correctly. Failure to replace air
cap may allow loss of air pressure and lead to tank
waterlogging and bladder failure.
CHART 1- TANK PRECHARGE SETTINGS
When Pressure Switch
Setting Is:
Reduce Tank
Precharge (PSI) To:
20-40 PSI (138-276 kPa) 18 (124 kPa)
30-50 PSI (207-345 kPa) 28 (193 kPa)
40-60 PSI (276-414 kPa) 38 (262 kPa)
(The first number on the pressure switch is the pump
‘ON’ setting; the second number is the pump ‘OFF’
setting.)
Pre-charged storage tanks can be connected together
to increase the drawdown. Drawdown is the actual
amount of usable water available from when the tank
is full to when the pump turns on. Installing two tanks
of same size will double the drawdown supply, three
tanks will triple the drawdown supply, (Figure 1). Locate
pressure switch as shown. Tank and pressure switch
cannot be more than 10’ (3M) apart.
NOTICE: Tank capacity is different than drawdown.
Tank capacity is the actual physical volume of the sheet
metalthatmakesupthetank.
Operating Cycle
1. Tank nearly empty – air expands filling area above
bladder (Figure 2A).
2. Water enters tank – air is compressed above bladder as
it fills with water (Figure 2B).
3. Pump-up cycle completed – air compressed to OFF
setting of pressure switch (Figure 2C).
4. Water drawn from tank – compressed tank air forces
water out of bladder (Figure 2D).
5. Bladder empty – new cycle ready to begin (Figure 2A).
INSTALLATION
Connect discharge pipe from pump to a tee. Connect
one side of tee to tank flange and the other side of tee
to service. Use plastic or steel pipe as required. To
prevent leaks, use PTFE pipe thread sealant tape on
male threads of all threaded connections to tank.
NOTICE: To be sure pipe joints are not cross-threaded
and all threads are clean, make connections by hand
(without sealer) first. When threads are clean, remove
pipe, add PTFE tape, and remake connection. Tighten by
hand first; finish with pipe wrench.
When installing an elbow or nipple in the plastic tank
flange, tighten it hand tight plus 1-1/2 turns with a pipe
wrench. DO NOT OVERTIGHTEN!
Standard Tank Replacement
When replacing a standard tank in a water system with
a pre-charged tank, no bleeder orifices or Air Volume
Control (AVC) are required. When sizing a pre-charged
tank to replace a standard tank, the tanks should have
equivalent drawdowns. For example, model CLPT20
pre-charged tank has a drawdown of 5.8 gallons (22L)
and is equivalent to a 42 gallon standard tank that has a
drawdown of 4.3 gallons (16.3L).
Figure 2 - Tank Operating Cycle
WATER
WATER
WATER
ABCD
157 1013
WATER
WATER
WATER
ABCD
157 1013
Figure 1
Tanks

INSTALLATION
4 CL491 (11-04-19)
Risk of electric shock and explosion.
Disconnect all power to pump and bleed all pressure
from system before working on pump, tank, or piping.

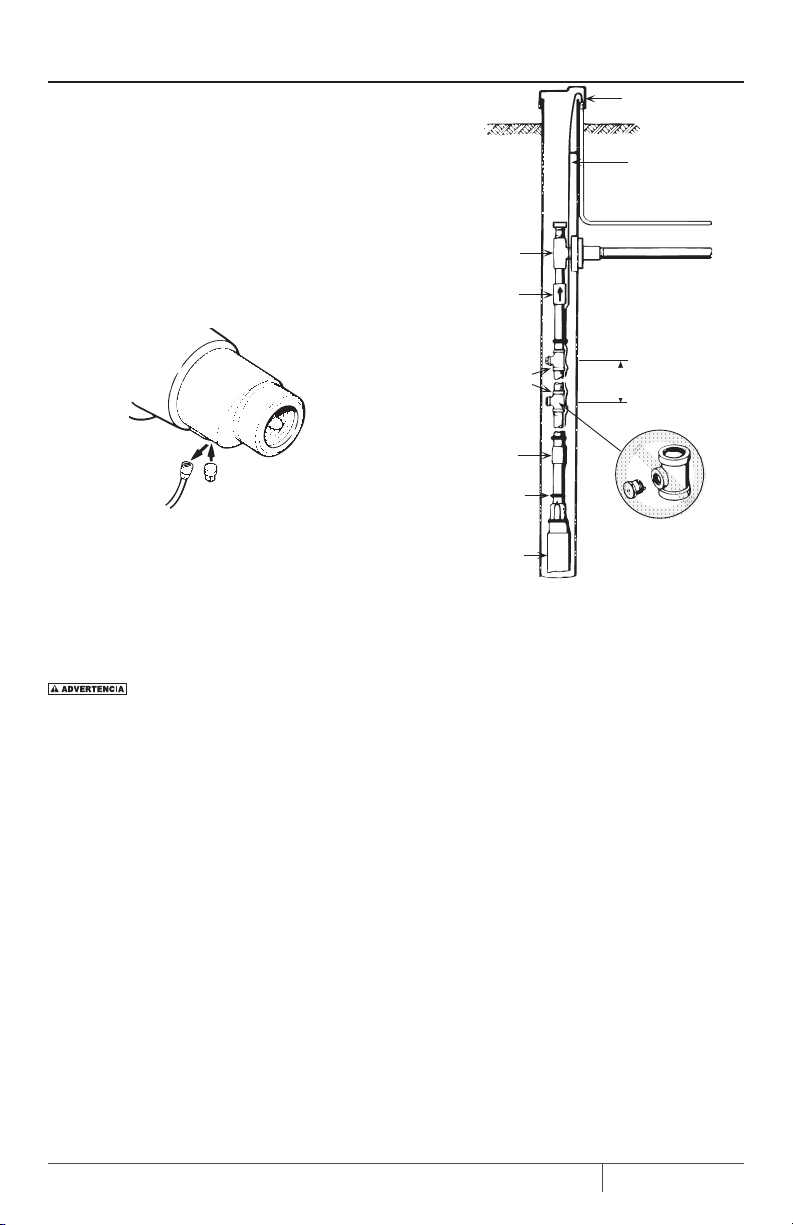

For jet pump installation, remove AVC tube from port in
pump body or jet body and plug port (see Figure 3). New
pumpscomewithpluginstalled.
NOTICE: When working on submersible pumps in wells,
be sure safety rope is solidly connected to pump and
securely anchored at the well head at all times. Do not
dropthepumpdownthewell!
Bleeder Orifices
For submersible pump installations, there may be
bleeder orifices in the vertical discharge pipe. They
must be removed and the tees plugged when a pre-
charged tank is installed in the system. To do this, raise
the pump and discharge piping enough to bring the
bleeder orifices clear of the well. Remove the bleeder
orifices from tees and replace with plugs (see Figure
4). Bleeder orifices may be any of several sizes. Have a
supply of 1/2”, 3/4”, and 1” plugs available. Replace pump
and reconnect the discharge pipe.
Adjusting Tank Pre-charge
In areas where temperature is high for long periods
of time, tank pre-charge pressure may increase. This
may reduce tank drawdown (amount of water available
per cycle). If this occurs, adjust pre-charge pressure
according to Chart 1.
Flush all air out of piping system and water reservoir
portion of pre-charged tank. Adjustment of tank pre-
charge is required on new installations, pumps requiring
re-priming, and pumps disassembled for service.
Adjusttankprechargeasfollows:
1. Open faucets furthest from tank and run pump.
2. Run pump until sputtering stops and steady stream of
water flows.
3. Open and close faucets repeatedly until all air has been
removed.
4. If stream does not become steady, air may be leaking
into system; check for leaks in piping on suction side
of pump.
NOTICE: To prevent waterlogging, check tank air charge
annually.
To Check Tank Air Charge
Ifdrawdowndecreasessignificantly,checkasfollows:
1. To check air charge in tank, shut off electric power to
pump, open faucet near tank, and drain completely.
2. At air valve, check tank air pressure with tire gauge.
See Chart 1 for correct pressure setting. If needed,
adjust tank pressure up or down.
3. Use soap or liquid detergent to check for air leaks
around air valve. Continuous bubbling indicates leak.
If necessary, release air pressure and install new core
in air valve (same type used for automobile tubeless
tires).
Testing for Bladder Leakage
1. Disconnect power to pump.
2. Drain water from tank bladder by opening faucet
closest to tank.
148 1111
Figure 3 - Plug AVC Port when installing pre-charged
tank on existing pumps. New pumps come with plug
installed.
Pitless
adaptor
Check valve
Bleeder orifice
and tee
Pipe coupling
Tape cable
to pipe
Pump
Ventilated
well cap
Submersible
cable
2 ft.
(.6m)
158 0893
Figure 4

INSTALLATION
5
CL491 (11-04-19)
3. Remove valve cap and release all pressure by
depressing valve core. When air stops coming from
valve, remove valve core to release remaining pressure.
4. Disconnectpipingfromelbowontankcoverflange.
5. Carefullyturntankupsidedownorlayonitsside.
Heavy parts. Retained water in tank
may cause sudden weight shift when lowering.
Support tank so it cannot fall when being lowered
or inverted.
6. If bladder leaks, water will run out of valve. If so,
replace bladder.
7. If replacing bladder, be sure air and water pressures
are relieved before removing cover flange. When
reassembling cover flange, do not tighten nuts or
mounting studs more than 65 in-lbs.
NOTICE: When using metal pipe with plastic fittings, use
only PTFE pipe thread sealant tape on male threads.
NOTICE: Most standard tanks have separate inlet and
outlet ports. Pre-charge tanks have one port serving
both functions. When replacing standard tank with
a pre-charge tank, run pipe from pump into a tee as
shown in Figure 5. Second leg of tee goes to tank elbow.
Third leg goes to existing service
PRODUCT INFORMATION – PRE-CHARGED TANKS
Model Drawdown - Gals (L)
20-40 PSI (138-276kPa) 30-50 PSI (207-345kPa) 40-60 PSI (276-414kPa)
CLPT20 6.9 (26.1) 5.8 (22) 5.0 (18.9)
CLPT20H 6.9 (26.1) 5.8 (22) 5.0 (18.9)
CLPT36 12.7 (48.1) 10.7 (40.5) 9.3 (35.2)
CLPT85 30.0 (113.6) 26.0 (98.4) 22.0 (83.3)
CLPT119 41.3 (156.3) 35.4 (134.0) 31.0 (117.3)
Model
Maximum
Capacity US
Gals (L)
Equivalent to
Standard Tank
US Gals (L)
Tank Diameter
(mm)
Tank Height
(mm)
Tank Discharge
Tapping
CLPT20 19 (72) 42 (159) 16” (406) 30-1/8” (765) 1”
CLPT20H 19 (72) 42 (159) 16” (406) *24-5/8” (625) 1”
CLPT36 35 (132) 82 (310) 20” (508) 36-1/4” (921) 1”
CLPT85 85 (322) 220 (833) 24” (610) 54” (1372) 1-1/4”
CLPT119 119 (450) 320 (1211) 24” (610) 68” (1727) 1-1/4”
* Length overall; this model is a horizontal tank.
Figure 5 - Typical installation with vertical pre-charge
tank and submersible well pumps

REPAIR PARTS
6 CL491 (11-04-19)
5
4
3
2
1
CLPT20H
CLPT20*
CLPT36*
CLPT85*
CLPT119*
1
2
3
4
5
6
Ref. Description Qty. CLPT20H CLPT20 CLPT36 CLPT85 CLPT119
1Air Valve Cover 1 U31-380P U31-380P
2Air Valve with Cap 1
U212-160 U212-160
3Water Cell - Vinyl 1
U20-13 U20-13 U20-9 U20-14 U20-20
4Cover Flange 1
U31-446P U31-446P U231-462P
5† Flanged Nut - 5/16-18
Hex
6
U36-202BT U36-202BT
6 Base 1
U31-505P
∙Pump Mounting
Bracket
1
TNKBR-P2
† Purchase locally.

WARRANTY
7
CL491 (11-04-19)
Retain Original Receipt for Warranty Eligibility
Limited Warranty
This Limited Warranty is effective January 1, 2013 and replaces all undated warranties and warranties dated before
January 1, 2013.
CountyLine warrants to the original consumer purchaser (“Purchaser” or “You”) that its products are free from defects in material
and workmanship for a period of twelve (12) months from the date of the original consumer purchase. If, within twelve (12) months
from the original consumer purchase, any such product shall prove to be defective, it shall be repaired or replaced at CountyLine’s
option, subject to the terms and conditions set forth herein. Note that this limited warranty applies to manufacturing defects only
and not to ordinary wear and tear. All mechanical devices need periodic parts and service to perform well. This limited warranty
does not cover repair when normal use has exhausted the life of a part or the equipment.
The original purchase receipt and product warranty information label are required to determine warranty eligibility. Eligibility is
based on purchase date of original product – not the date of replacement under warranty. The warranty is limited to repair or
replacement of original purchased product only, not replacement product (i.e. one warranty replacement allowed per purchase).
Purchaser pays all removal, installation, labor, shipping, and incidental charges.
For parts or troubleshooting assistance, DO NOT return product to your retail store. Contact CountyLine Customer Service
at 800-535-4950.
Claims made under this warranty shall be made by returning the product (except sewage pumps, see below) to the retail outlet
where it was purchased immediately after the discovery of any alleged defect. CountyLine will subsequently take corrective
action as promptly as reasonably possible. No requests for service will be accepted if received more than 30 days after the
warrantyexpires.Warrantyisnottransferableanddoesnotapplytoproductsusedincommercial/rentalapplications.
Sewage Pumps
DO NOT return a sewage pump (that has been installed) to your retail store. Contact CountyLine Customer Service. Sewage
pumps that have seen service and been removed carry a contamination hazard with them.
Ifyoursewagepumphasfailed:
• Wear rubber gloves when handling the pump;
• For warranty purposes, return the pump’s cord tag and original receipt of purchase to the retail store;
• Dispose of the pump according to local disposal ordinances.
Exceptions to the Twelve (12) Month Limited Warranty
Product Warranty Period
CL106, CL108 90 days
CLTS33P, CLSU14 2 Years
4” Submersible Well Pumps 3 Years
CLVS50C, CLW750, Pressure Tanks 5 Years
General Terms and Conditions; Limitation of Remedies
You must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty does not apply
tothefollowing:(1)actsofGod;(2)productswhich,inCountyLine’ssolejudgement,havebeensubjecttonegligence,abuse,
accident, misapplication, tampering, or alteration; (3) failures due to improper installation, operation, maintenance or storage; (4)
atypicalorunapprovedapplication,useorservice;(5)failurescausedbycorrosion,rustorotherforeignmaterialsinthesystem,
or operation at pressures in excess of recommended maximums.
This warranty sets forth CountyLine’s sole obligation and purchaser’s exclusive remedy for defective products.
COUNTYLINE SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS AND IMPLIED WARRANTIES, INCLUDING
BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE
FOREGOINGWARRANTIESSHALLNOTEXTENDBEYONDTHEDURATIONPROVIDEDHEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied
warranty lasts, so the above limitations or exclusions may not apply to You. This warranty gives You specific legal rights and You
may also have other rights which vary from state to state.
CountyLine • 293 Wright Street • Delavan, WI U.S.A. 53115
Phone:800-535-4950•Fax:800-526-3757•www.tractorsupply.com

SEGURIDAD
8 CL491 (11-04-19)
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
GUARDE ESTAS INSTRUCCIONES. En este manual, se
incluyen instrucciones importantes que se deben seguir
durante la instalación, el funcionamiento y el
mantenimiento del producto.
Este es el símbolo de alerta de seguridad. Cuando
vea este símbolo en su bomba o en este manual, busque
una de las siguientes palabras de advertencia y esté
atento a la posibilidad de sufrir lesiones personales.
indica un peligro que, si no se evita,
provocará la muerte o lesiones graves.
indica un peligro que, si no se evita,
podría provocar la muerte o lesiones graves.
indica un peligro que, si no se evita,
podría provocar lesiones leves o moderadas.
AVISO: Incluye las prácticas no relacionadas con las
lesiones personales.
Lea atentamente y siga todas las instrucciones de
seguridad de este manual y en la bomba.
Asegúrese de que las etiquetas de seguridad estén en
buen estado. Reemplace las etiquetas de seguridad
faltantes o dañadas.
ADVERTENCIA DE PROPUESTA 65DE CALIFORNIA:
Este producto y los accesorios
relacionados contienen sustancias químicas que el
estado de California considera que producen cáncer,
malformaciones congénitas u otros daños
reproductivos.
1. Lea este manual detenidamente. No seguir estas
instrucciones puede causar lesiones corporales
graves o daños a la propiedad.
2. Consulte al instalador o al plomero con matricula para
asegurarse de instalar la válvula de alivio adecuada.
Instale el sistema de acuerdo con los códigos locales.
3. Siempre pruebe la pureza del agua del pozo antes
de usarla. Consulte al Departamento de Salud local y
obtenga el procedimiento de prueba.
4. Antes de instalar o realizar el servicio del tanque,
ASEGÚRESE de que la fuente de alimentación
eléctrica de la bomba esté desconectada. Libere toda
la presión del agua antes de trabajar en el tanque o
sistema. Libere la presión de aire antes de quitar la
brida de la tapa.
5. Instale una válvula de alivio en la línea de suministro de
la bomba al tanque, lo más cerca posible del tanque.
6. ASEGÚRESE de que el circuito eléctrico de la bomba
esté correctamente conectado a tierra.
7. Quite las tapas de los orificios de purga, los
dispositivos de control de volumen de aire u otros
dispositivos de carga de aire en el sistema existente.
8. NO USE el tanque como un supresor de sobretensión.
Riesgo de explosión. Para evitar
posibles lesiones graves o fatales o daños al equipo, la
presióndelsistemadebeserinferiora100libraspor
pulgadacuadrada(psi)(689kPa)bajocualquier
circunstancia. No seguir estas instrucciones puede
provocar que el tanque explote. Si la presión de
descargadelsistemasuperalos100psi(689kPa),
instale una válvula de alivio capaz de pasar el volumen
totaldelabombaa100psi(689kPa).
Riesgo de congelación. No permita
que la bomba, el tanque ni el sistema de tuberías se
congelen. La congelación puede dañar gravemente el
equipo, así como provocar la explosión del tanque y
lesiones graves. Permitir que el tanque se congele anula
la garantía de este.

INSTALACIÓN
9
CL491 (11-04-19)
INFORMACIÓN GENERAL
Los tanques que se mencionan a continuación están
precargados, o llenos con aire, desde la fábrica a
40librasporpulgadacuadrada(psi)(276kPa).Al
instalar el tanque, ajuste la presión de acuerdo con
loindicadoenlaTabla1.Paraello,purgueelaireo
agregue aire al tanque a través de la válvula en la parte
superior del tanque.
AVISO: Siempre configure o revise la precarga del
tanque SIN AGUA en el tanque y sin presión de agua en
el sistema. Si ya ha bombeado agua antes de configurar
o controlar la presión de precarga, apague la bomba.
Abra el grifo hasta que no haya más presión de agua.
Configure la precarga en el tanque de acuerdo con lo
indicadoenlaTabla1y,luego,cierreelgrifoyvuelvaa
encender la bomba.
AVISO: Vuelva a colocar y apriete la tapa de la válvula de
aire después de que la presión se ajuste correctamente.
No reemplazar el tapón de aire puede permitir la pérdida
de presión de aire y provocar el anegamiento del tanque
y la falla de cámara de aire.
GRÁFICO1: CONFIGURACIÓN DE PRECARGA DEL
TANQUE
Cuando el interruptor de
presion esta regulado a:
Reducir la precarga del
tanque a (psi):
20-40 PSI (138-276 kPa) 18 (124 kPa)
30-50 PSI (207-345 kPa) 28 (193 kPa)
40-60 PSI (276-414 kPa) 38 (262 kPa)
(El primer número en el interruptor de presión es la
configuración de "ENCENDIDO" de la bomba; el segundo
número es la configuración de "APAGADO" de la bomba).
Los tanques de almacenamiento precargados se
pueden conectar entre sí para aumentar el abatimiento.
El abatimiento es la cantidad real de agua utilizable
disponible desde que el tanque está lleno hasta que se
enciende la bomba. Instalar dos tanques de la misma
capacidad duplica el suministro de abatimiento, tres
tanques,latriplican(Figura1).Ubiqueelinterruptorde
presión, como se muestra. El tanque y el interruptor
depresiónnopuedenestaramásde10ft(3m)de
distancia.
AVISO: La capacidad del tanque es diferente al
abatimiento. La capacidad del tanque es el volumen
físico real de la chapa que conforma el tanque.
Ciclo de operación
1. El tanque está casi vacío - el aire se xpande llenando el
área por encima de la cisterna (Figura 2A).
2. El agua entra en el tanque - el aire se comprime por
encima de la cisterna a medida que se llena de agua
(Figura 2B).
3. Se ha completado el ciclo de bombeo - el aire
comprimido para la graduación OFF (apagado) del
interruptor a presión (Figura 2C).
4. Aspiración adicional desde el tanque - el aire
comprimido en el tanque hace que el agua salga de la
cisterna (Figura 2D).
5. La cisterna está vacía - el sistema está listo para
comenzar un nuevo ciclo (Figura 2A).
INSTALACIÓN
Conecte la tubería de descarga de la bomba a una
conexiónenT.ConecteunextremodelaconexiónenT
alabridadeltanqueyelotroladoalaconexiónenT
del servicio. Use tubos de plástico o acero, según sea
necesario. Para evitar fugas, use cinta selladora para
roscas de tubería de PTFE (politetrafluorotileno) en
las roscas macho de todas las conexiones roscadas al
tanque.
AVISO: Para asegurarse de que las juntas de las tuberías
no estén cruzadas y que todas las roscas estén limpias,
primero realice las conexiones a mano (sin sellador).
Cuando las roscas estén limpias, retire la tubería,
enrosque la cinta de PTFE y, luego, vuelva a realizar la
conexión. Primero, apriete a mano y, luego, con una llave
para tubos.
Desde el pozo
Tanques
Interruptor de
presion
A las tuberías de servicio
Figura 1
WATER
WATER
WATER
ABCD
157 1013
WATER
WATER
WATER
ABCD
157 1013
AGUA
AGUA
AGUA
Figura 2 - Ciclo de funcionamiento del tanque

INSTALACIÓN
10 CL491 (11-04-19)
Al instalar un codo o una boquilla en la brida del tanque
deplástico,apriételoconlamanouna1-1/2vueltacon
una llave para tubos. ¡NO APRIETE DEMASIADO!
Reemplazo de tanques estándar
Si reemplaza un tanque estándar en un sistema de
agua con un tanque precargado, no es necesario que
haya orificios de purga ni un dispositivo de control de
volumen de aire (AVC). Al calcular la capacidad de un
tanque precargado para reemplazar un tanque estándar,
se debe tener en cuenta que los tanques deben tener
un abatimiento equivalente. Por ejemplo, el tanque
precargadomodeloCLPT20tieneunabatimientode
5,8galones(22L)yesequivalenteauntanqueestándar
de42galonesquetieneunabatimientode4,3galones
(16,3L).
Riesgo de choque eléctrico y explosión.
Desconecte la alimentación de la bomba y purgue toda
la presión del sistema antes de trabajar en la bomba, el
tanque o la tubería.
Para la instalación de la bomba de chorro, retire el tubo
del dispositivo AVC del puerto en el cuerpo de la bomba
o del chorro y, luego, conecte el puerto (consulte la
Figura3).Lasbombasnuevasyavienenconeltapón
instalado.
AVISO: Si trabaje en bombas sumergibles en pozos,
asegúrese de que la cuerda de seguridad esté bien
conectada a la bomba y firmemente anclada a la boca
del pozo en todo momento. No deje caer la bomba por
el pozo.
Orificios de purga
En el caso de instalaciones de bombas sumergibles,
es posible que en la tubería de descarga vertical haya
orificios de purga. Si se instala un tanque precargado en
el sistema, se deben retirar estos orificios y conectar las
conexiónenT.Paraello,levantelabombaydescarguela
tubería lo suficiente como para que los orificios de purga
queden fuera del pozo. Retire los orificios de purga
delasconexionesenTyreempláceloscontapones
(consultelaFigura4).Losorificiosdepurgapuedenser
de varios tamaños. Tenga un suministro de tapones de
1/2",3/4"y1"disponibles.Reemplacelabombayvuelvaa
conectar la tubería de descarga.
Ajuste de la precarga del tanque
En áreas donde la temperatura se mantiene alta por
largos períodos, la presión de precarga del tanque
puede aumentar. Esto puede reducir el abatimiento del
tanque (cantidad de agua disponible por ciclo). Si ese es
el caso, ajuste la presión de precarga de acuerdo con lo
indicadoenlaTabla1.
Purgue todo el aire del sistema de tubería y extraiga
toda el agua del depósito de agua del tanque
precargado. En el caso de instalaciones nuevas, debe
ajustar la precarga del tanque, volver a cebar las bombas
y desmostar las bombas para realizar tareas de servicio.
Paraajustarlaprecargadeltanque,sigaestospasos:
1. Abra los grifos más alejados del tanque y, luego, haga
funcionar la bomba.
2. Haga funcionar la bomba hasta que se detenga la
pulverización y se obtenga un flujo constante de agua.
3. Abra y cierre los grifos de forma repetida hasta que se
haya eliminado todo el aire.
4. Si el flujo de agua no se estabiliza, puede haber fugas
de aire en el sistema; compruebe si hay fugas en la
tubería en el extremo de succión de la bomba.
AVISO: Para evitar el anegamiento, controle la carga de
aire del tanque una vez por año.
148 1111
Figura 3 - Tape el orificio de AVC (control del volumen de
aire) cuando instale el tanque precargado en bombas
ya existentes. Las nuevas bombas vienen con el tapón
instalado.
Pitless
adaptor
Check valve
Bleeder orifice
and tee
Pipe coupling
Tape cable
to pipe
Pump
Ventilated
well cap
Submersible
cable
2 ft.
(.6m)
158 0893
Cable
sumergible
Adherir el cable
al tubo con cinta
Adaptador
deslizante de
derivación
2 pies
(0,6 cm)
Figura 4

INSTALACIÓN
11
CL491 (11-04-19)
Cómo inspeccionar la carga de aire del tanque
Si el abatimiento disminuye significativamente, controle
losiguiente:
1. Para controlar la carga de aire en el tanque, corte la
alimentación eléctrica a la bomba, abra el grifo cerca
del tanque y, luego, drene el tanque por completo.
2. En la válvula de aire, controle la presión de aire
del tanque con un manómetro. Para conocer la
configuración de presión adecuada, consulte la
Tabla1 . Si es necesario, ajuste la presión del tanque
hacia arriba o hacia abajo.
3. Use jabón o detergente líquido para controlar si hay
fugas de aire alrededor de la válvula de aire. Si hay
burbujeo continuo, hay fugas. Si es necesario, libere
la presión de aire y, luego, coloque un núcleo nuevo
en la válvula de aire (el mismo tipo que se usa para los
neumáticos sin cámara para automóviles).
Prueba de fugas en la cámara de aire
1. Desconecte la alimentación a la bomba.
2. Drene el agua de la cámara de aire del tanque abriendo
el grifo más cercana al tanque.
3. Retire la tapa de la válvula y libere toda la presión,
presionando el núcleo de la válvula. Cuando el aire deje
de salir de la válvula, retire el núcleo de la válvula para
liberar la presión restante.
4. Desconecte la tubería del codo en la brida de la tapa
del tanque.
Con cuidado voltee el tanque boca abajo o recuéstelo de
lado.
Piezas pesadas. El agua que haya
quedado retenida en el tanque puede ocasionar un
cambio repentino de peso cuando se esté bajando.
Soporte el tanque para que no se caiga cuando lo esté
bajando o invirtiendo.
6. Si hay fugas en la cisterna, el agua se escapará de la
válvula. Si esto sucede, se deberá cambiar la cisterna.
7. Si cambia la cisterna, asegúrese de dejar salir las
presiones de aire y de agua antes de retirar el reborde
cobertor. Cuando vuelva a armar el reborde cobertor,
no apriete las tuercas o los pernos de montaje más de
85 pulgadas-libra (9,6 Nm).
AVISO: Cuando use tubos de metal con accesorios de
plástico, use solamente cinta sellante de PTFE para
roscas de tubería en las roscas macho.
AVISO: La mayoría de los tanques tiene orificios separados
de entrada y de salida. Los tanques precargados
poseen un orificio para ambas funciones. Cuando
sustituya un tanque estándar con un tanque
precargado, haga correr un tubo desde la bomba hacia
el tubo en T según se ilustra. La segunda pata del tubo
en T va al codo del tanque; la tercera pata va al servicio
ya existente.
Figura 5 - Instalación típica con un tanque precargado
verticalybombasdepozosumergibles
Interruptor
de presión
Manómetro
Alservicio
Desde el pozo
Válvula de
desahogo
de presión
INFORMACIÓN SOBRE EL PRODUCTO – TANQUES PRECARGADOS
Modelo
Abatimiento - Galones (L)
20 a 40 lib./pulg.²
(138 a 276kPa)
30 a 50 lib./pulg.²
(207 a 345kPa)
40 a 60 lib./pulg.²
(276 a 414kPa)
CLPT20 6.9 (26.1) 5.8 (22) 5.0 (18.9)
CLPT20H 6.9 (26.1) 5.8 (22) 5.0 (18.9)
CLPT36 12.7 (48.1) 10.7 (40.5) 9.3 (35.2)
CLPT85 30.0 (113.6) 26.0 (98.4) 22.0 (83.3)
CLPT119 41.3 (156.3) 35.4 (134.0) 31.0 (117.3)
Modelo
Capacidad
máxima -
Galones U.S. (L)
Equivalente
a Tanque
estándar
Galones U.S. (L)
Diámetro del
tanque (mm)
Altura del
tanque (mm)
Rosca de
descarga del
tanque
CLPT20 19 (72) 42 (159) 16” (406) 30-1/8” (765) 1”
CLPT20H 19 (72) 42 (159) 16” (406) *24-5/8” (625) 1”
CLPT36 35 (132) 82 (310) 20” (508) 36-1/4” (921) 1”
CLPT85 85 (322) 220 (833) 24” (610) 54” (1372) 1-1/4”
CLPT119 119 (450) 320 (1211) 24” (610) 68” (1727) 1-1/4”
*Largoglobal:estemodeloesuntanquehorizontal.

PIEZAS DE REPUESTO
12 CL491 (11-04-19)
5
4
3
2
1
CLPT20H
CLPT20*
CLPT36*
CLPT85*
CLPT119*
1
2
3
4
5
6
Ref. Descripción Cant. CLPT20H CLPT20 CLPT36 CLPT85 CLPT119
1 Cubierta de la válvula
de aire
1 U31-380P U31-380P
2 Valvula de aire con
tapa
1
U212-160 U212-160
3Cisterna - vinilo 1
U20-13 U20-13 U20-9 U20-14 U20-20
4 Reborde cobertor y
codo
1
U31-446P U31-446P U231-462P
5† Tuerca de bridas-
18 - 5/16
6
U36-202BT U36-202BT
6 Base 1
U31-505P
∙Base para montaje de
bomba
1
TNKBR-P2
† Se pueden adquirir a nivel local

GARANTÍA
13
CL491 (11-04-19)
Retener el recibo original a fin de determinar la elegibilidad para la garantía
Garantía limitada
EstaGarantíaLimitadaentraenvigorel1deenero2013ysustituyetodagarantíasinfechaogarantíaconfechaanterioral1de
enero de 2013.
CountyLine le garantiza al comprador consumidor original (el “Comprador” o “Usted”) de sus productos, que éstos estarán libres
de defectos en materiales y en mano de obra por un período de doce (12) meses, a partir de la fecha de la compra original
del consumidor. Si dentro de los doce (12) meses a partir de la fecha de la compra inicial del consumidor, se comprobara que
cualquiera de esos productos es defectuoso, sera reparado o reemplazado a opción de CountyLine, sujeto a los términos y
condiciones establecidos en la presente. Tome nota de que esta garantía limitada cubre defectos de manufactura solamente y
no el desgaste común. Todos los aparatos mecánicos periódicamente necesitan repuestos y servicio para un funcionamiento
correcto. Esta garantía limitada no cubre las reparaciones que se realicen cuando el uso normal haya agotado la vida útil de una
pieza o del aparato.
Es necesario retener el recibo de compra original y la etiqueta de información de la garantía a fin de determinar la elegibilidad
para la garantía. La elegibilidad se basa en la fecha de compra del producto original - no en la fecha del reemplazo bajo la
garantía. La garantía es limitada y cubre solamente la reparación o el reemplazo del producto original adquirido, no del producto
reemplazado (es decir que se permite un reemplazo por compra bajo la garantía). El comprador pagará todos los costos de
remoción, instalación, mano de obra y envío necesarios, así como todo costo adicional asociado.
Si necesita piezas o ayuda para la resolución de problemas, NO devuelva el producto a la tienda minorista. Llame al Departamento
de Atención al Cliente de CountyLine al 800-535-4950.
Las reclamaciones hechas bajo esta garantía se realizarán mediante la devolución del producto (a excepción de las bombas
cloacales - ver a continuación) al concesionario de venta al público en donde se haya adquirido inmediatamente después de haber
descubierto cualquier presunto defecto. CountyLine entonces tomará la medida correctiva tan pronto como sea razonablemente
posible.Noseaceptaránsolicitudesdeservicio,siserecibenmásde30díasdespuésdelvencimientodeestagarantía.
La garantía no es transferible y no cubre productos utilizados en aplicaciones comerciales o de alquiler.
Bombas cloacales
NO devuelva una bomba cloacal (que se haya instalado) a su tienda minorista. Comuníquese con el Departamento de Atención al
Cliente de CountyLine. Las bombas cloacales que hayan estado en servicio y se hayan removido pueden representar un peligro
decontaminación.
Sisubombacloacalhafallado:
• Use guantes de caucho cuando manipule la bomba;
• Paralosfinesdelagarantía,devuelvalaetiquetadelcordóndelabombayelrecibodecompraoriginalalatiendaminorista;
• Descarte la bomba cumpliendo con todas las normas locales que correspondan para su eliminación.
Excepciones para la garantía limitada de doce (12) meses
Producto Período de garantía
CL106, CL108 90 días
CLTS33P, CLSU14 2 años
Bombas de pozo sumergibles de 4” 3 años
Tanque Tanques de presión CLVS50C, CLW750 5 años
Términos y condiciones generales; Limitación de recursos
Usted deberá pagar por todos los gastos de mano de obra y de envío necesarios para reemplazar el producto cubierto por esta
garantía.Estagarantíanoseaplicaráenlassiguientessituaciones:(1)casodefuerzamayor(2)productosque,asólojuiciode
CountyLine hayan sido sometidos a negligencia, abuso, accidente, mala aplicación, manejo indebido o alteraciones; (3) fallas
debido a instalación, operación, mantenimiento o almacenamiento inadecuados; (4) aplicaciones, usos o servicios que no sean
normales o aprobados; (5) fallas provocadas por corrosión, herrumbre u otros materiales extraños en el sistema, o una operación
apresionesqueexcedanlosmáximosrecomendados.
Esta garantía establece la única obligación de CountyLine y el recurso exclusivo del Comprador con respecto a los
productosdefectuosos.
COUNTYLINE NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS LIMITADAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE TODA OTRA GARANTÍA EXPLÍCITA E
IMPLÍCITA, INCLUYENDO, PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN
FIN ESPECÍFICO. LAS GARANTÍAS LIMITADAS QUE ANTECEDEN NO SE EXTENDERÁN MÁS ALLÁ DEL PERÍODO DE DURACIÓN
INDICADO EN LA PRESENTE.
Algunos Estados no permiten la exclusión o limitación de daños incidentales o consecuentes o de limitaciones de tiempo sobre
garantías implícitas, de modo que es posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta
garantía le otorga derechos legales específicos y es posible que Usted también tenga otros derechos que pueden variar de un
Estado al otro.
CountyLine • 293 Wright Street • Delavan, WI U.S.A. 53115
Teléfono:800-535-4950•Fax:800-526-3757•www.tractorsupply.com

THIS PAGE INTENTIONALLY LEFT BLANK

THIS PAGE INTENTIONALLY LEFT BLANK
