Duerkopp Adler 550-12-23 Guide

Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
550 - 12 -23; -24; -26
Postfach 17 03 51, D-33703 Bielefeld •Potsdamer Straße 190, D-33719 Bielefeld
Telefon [phone] •Telefax (05 21) 9 25 24 35
Ausgabe / Edition: 06/00 •EXE Printed in Federal Republic of Germany Teile-Nr./Part.-No.: 0791 550812

Teileliste
550-12-23; -24; -26
Inhaltsverzeichnis Tafel
Armwelle, Welle für Obertransport 1 arm shaft, shaft for unison feed
Stichstellerkulisse, oben upper stitch regulator frame,
Nadelstangenschwinge, Fadenhebel 2 needle bar frame, thread take-up lever
Fußstangen, Füßchenlüftung 3 foot bar, upper sewing foot lift
Stichstellerkulisse, unten; Abdeckplatten lower stitch regulator frame, covering plate

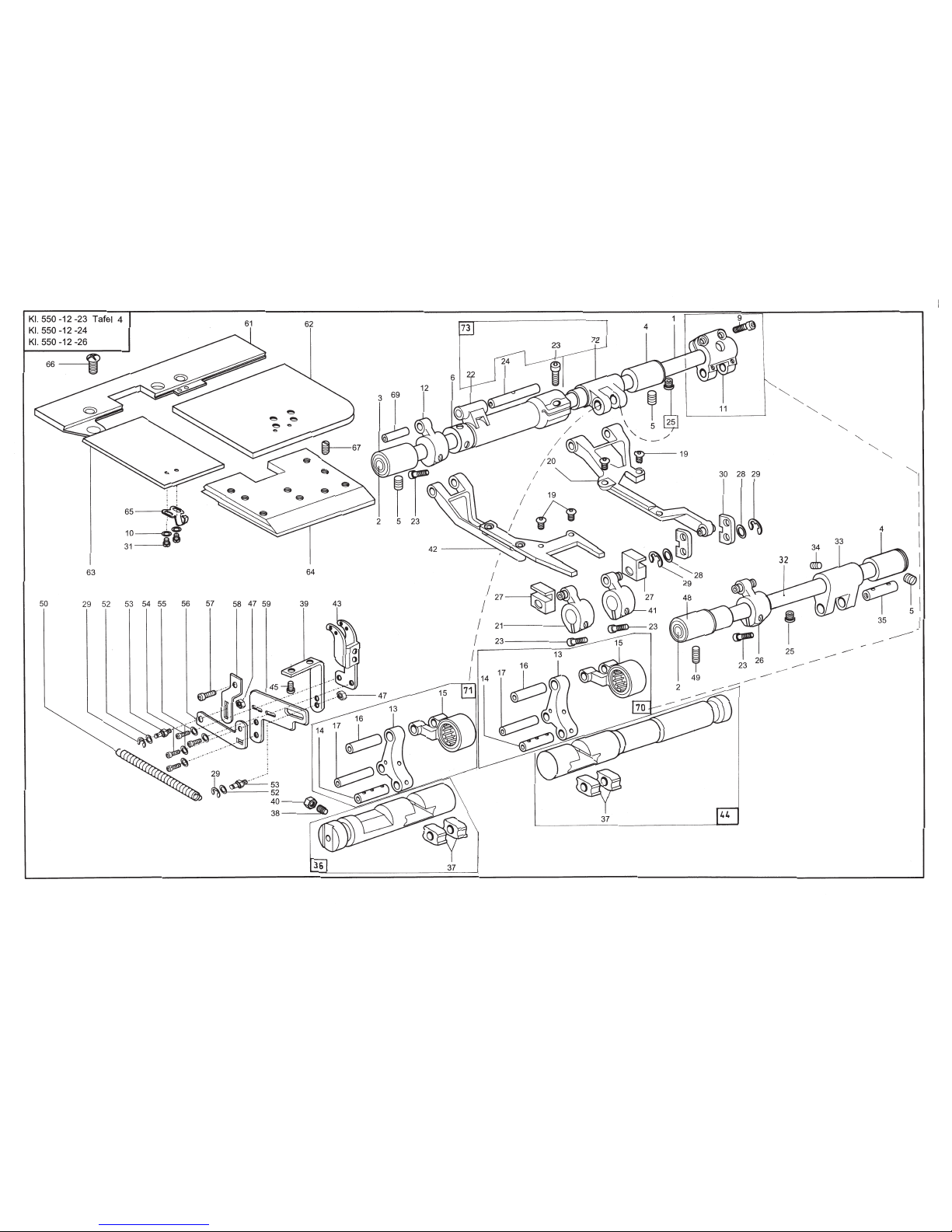

Transporteurantrieb; Unterfadengeber 4 feed dog drive, rotary bobbin thread take-up
Unterwelle; Fadengeberscheibe 5 lower shaft, rotary take-up disc
Greifergehäuse; Nadelschutz 6 hook case, needle guard
Winkel mit Mehrstufenzylinder 7 angle with stepped cylinder

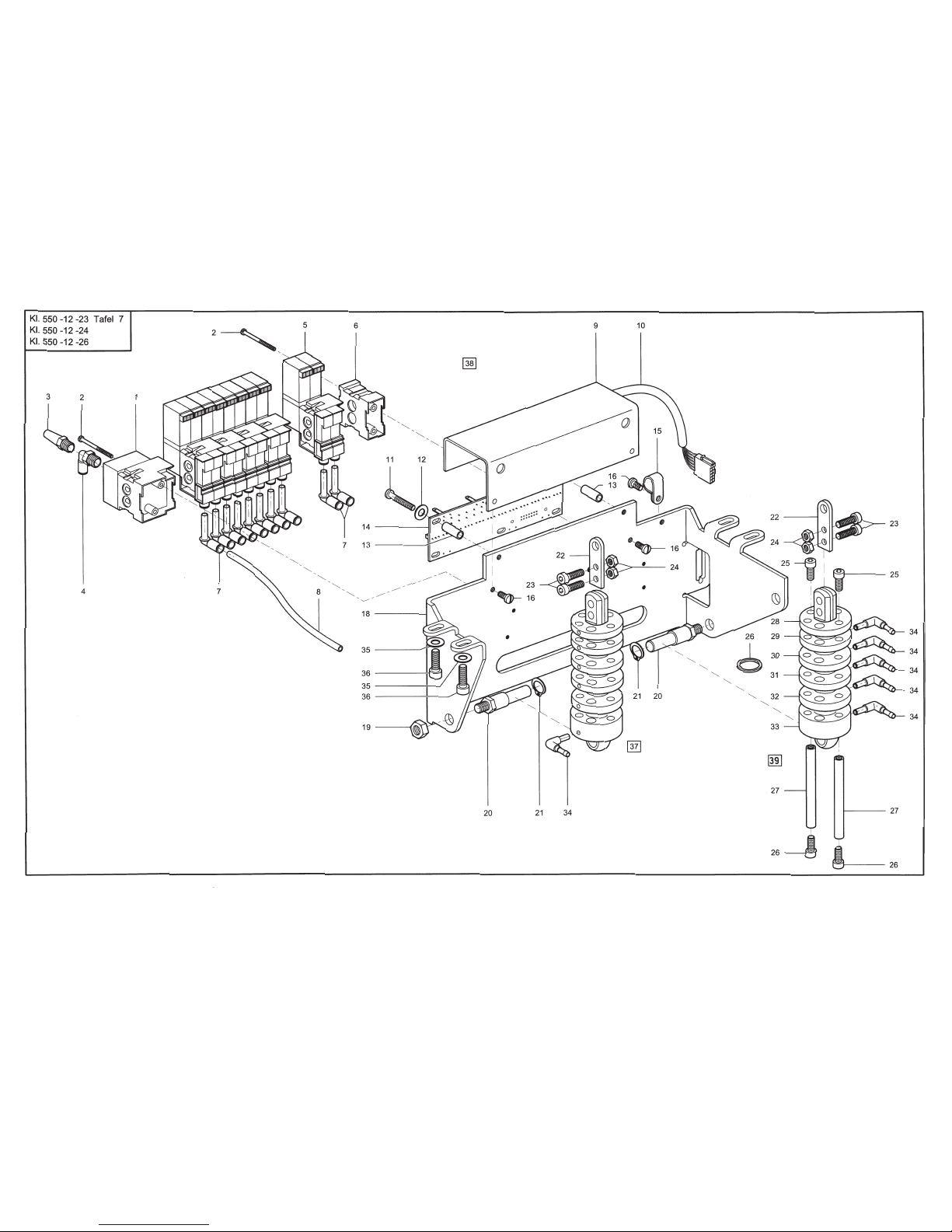

Magnetventile u. Leiterplatte (Oberteil) 8 solenoid valves and pcb (machine head)
Armdeckel 9 arm cover
Kopfdeckel; Spannungsplatte;Fadenführungen 10 face cover, tension plate, thread guide
Schmierung 11 lubrication
Abdeckungen 12 cover
Vertikalschneider 13 vertical cutter
Bandzuführung 14 tape feeder
Beipack 15 accessories
Näheinrichtung 16 sewing equipment
Näheinrichtung für Vertikalschneider 17 sewing equipment for vertical cutter
Näheinrichtung mit Vertikalschneider sewing equipment with vertical cutter
für Bandzuführgerät 18 for tape feeder
Näheinrichtung 19 sewing equipment
Näheinrichtung für Kantenabschneider 20 sewing equipment for edge cutter
Näheinrichtung für Kantenabschneider 21 sewing equipment for edge cutter
Einstellehren 22 setting gauges
Nähleuchte und Knieschalter 23 sewing lamp and knee switch
Bedienfeld 24 operating panel
Gestell 25 stand
Nähantrieb und Positionsgeber 26 sewing drive and synchronizer
Schaltschrank 27 switchgear cubicle
Bandbremse und Bandrollenhalter, oben 28 tape brake and upper tape-reel bracket
Bandbremse und Bandrollenhalter, unten 29 tape brake and lower tape-reel bracket
Kantenanschlag 30 edge guide
Bandabzugsgerät 31 tape pull-off
Markierungsleuchte 32 mark lamp
Pläne

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
Armwelle, Welle für Obertransport Arm shaft, shaft for unison feed
10291 000021 Armwelle, K10003
29129 016050 Sprengring10004
39202 002483 Innensechskantschraube10005
40291 002102 Exzenter, V10006 f. 10 mm Stichsteller
50223 000648 Gewindestift10008
60291 000258 Zugstange10009
70491 000133 Filzhalter, K10010
80994 291040 Kerbstift10011
90291 000076 Stellring, V10012 (mit/with pos. 10)
10 0246 000264 A Schraube10014
11 0491 000105 Armlager, K10015
12 0223 000646 Gewindestift10016
13 0196 001045 Zugstange, K10017 (mit/with pos. 14,15)
14 0491 001092 Exzenter10019
15 0216 000209 Schraube10020
16 9203 003678 Zylinderschraube10021
17 0195 000123 Zahnriemenrad K10022 (mit/with pos. 18-20)
18 9205 102788 Gewindestift10024
19 0195 000126 Einstellring10025
20 9203 313707 Senkschraube10026
21 0291 000046 Sicherungsring10027
22 0491 000111 Armlager, K10028 (mit/with pos. 23-26)
23 0491 000113 Buchse10030
24 9205 102188 Gewindestift10031
25 9120 030300 Rillenkugellager10032
26 9305 001650 Spannhülse10033
27 0195 000119 Handradflansch10034
28 9205 102788 Gewindestift10035
29 0746 040039 Kerbstift10036
30 0195 000117 Handrad10037
31 9203 100938 Flachkopfschraube10038
32 0291 000060 Zahnriemen10039
33 0491 001076 Hebel, V10040
34 9202 002493 Zylinderschraube10041
35 0491 001068 Koppel10042
36 9202 002083 Zylinderschraube10043
37 0491 001069 Koppel10044
38 0491 001058 Bolzen, V10045
39 0933 078201 Nadellager10046
40 0491 001065 Lasche, V10047
41 0491 001111 Sicherungsblech10048
42 9330 000088 Scheibe10049
43 9203 100618 Flachkopfschraube10050
44 0291 002322 Bolzen10051
45 0491 001055 Schwinge10052
46 0491 001072 Kloben10053
47 9202 002503 Zylinderschraube10054
48 0291 002373 Nadellager10055
49 0211 009969 Sicherungsring10056
50 0491 001095 Welle, V10057
51 0195 001141 Drehfeder10058
52 9357 200051 Kugelzapfen10059
53 0556 000855 Unterlegscheibe10060
54 0491 001104 Buchse10061
55 9301 102481 Zapfen10062
56 0893 211058 Federring10063
57 0291 002367 Paßscheibe10064
58 0491 001115 Welle, V10065
59 9205 101848 Gewindestift10066
60 0495 050832 Zylinder, K10067 (mit/with pos. 64-66)
61 9357 000070 Sicherungsscheibe10069
62 0491 001221 Stift10070
63 9205 102508 Gewindestift10071
64 0495 050833 Zylinderrohr, V10072
65 0495 000626 Kolben10073
66 0746 001547 Lippenring10074

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
67 9202 002493 Zylinderschraube10075
68 0491 001215 Kloben, V10076

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
Stichstellerkulisse oben, upper stitch regulator frame,
Nadelstangenschwinge, Fadenhebel
needle bar frame, thread take-up
lever
10295 000084 Transportfußkulisse10080
20295 000083 Nadelst. Kulisse10081
30291 000085 Halter, V10082
49205 102193 Gewindestift10083
59202 100558 Senkschraube10084
60291 000091 Lagerbolzen10085
70291 000097 Deckblech10086
89204 001258 Senkschraube10087
90739 000297 Zylinderschraube10088
10 0295 000102 Nadelstange10089
11 0291 000107 Einstellbolzen10090
12 0702 000020 Gewindestift10091
13 0291 000109 Lagerbolzen10092
14 0291 000114 Dochthalter, K10093
15 0295 000188 Scheibe10094
16 0291 000296 Buchse10095
17 0556 001686 Zylinderschraube10096
18 0195 004562 Nadelhalter10097
19 9203 100618 Zylinderschraube10098
20 9205 102478 Gewindestift10099
21 0491 000222 Ansatzschraube10100
22 9231 110108 6-kt.Mutter10101
23 9357 100010 Kugelscheibe10102
24 9357 100011 Kegelpfanne10103
25 0291 000159 Fadenführung10104
26 0291 000105 Gewindestift10105
27 9203 312421 Senkschraube10106
28 0291 000146 Mutter10107
29 0195 000202 Kreuzkopf10108
30 0195 000204 Zylinderschraube10109
31 0291 000176 Scheibe10110
32 0219 000321 Verschlußkappe10111
33 0291 000178 M3 Nadelkranz10112
34 0291 000184 Zugstange10113
35 0295 000185 Kurbelzapfen10114
36 0291 000186 M4 Nadelkranz10115
37 0291 000187 Schraube10116
38 0291 000292 Achse10117
39 0291 000193 Anlageplatte10118
40 0570 100007 Gummistopfen10119
41 1001 001162 Hutstopfen10120
42 0195 000208 Fadenhebel10121
43 0195 000203 Halter10122
44 0195 000195 Buchse10123
45 0223 000245 Gewindestift10124
46 0291 000297 Buchse10125
47 0291 000223 Dochthalter, V10126
48 0211 008285 Druckbolzen10127
49 9202 002057 Zylinderschraube10128
50 9330 000088 Scheibe10129
51 0265 000753 Druckhülse10130
52 0265 000751 Schraube10131
53 0211 000635 Arretierfeder10132
54 9203 003638 Zylinderschraube10133
55 9330 200098 Scheibe10134
56 0291 000242 Stichst. Kulisse, K10135 (mit/with pos. 57)
57 0211 000088 Gleitstein10137
58 0291 000246 Führungsbolzen10138
59 0223 000245 Gewindestift10139
60 0291 000262 Transporthebel, V10140
61 0211 000062 Bolzen10141
62 0291 000271 Bolzen10142
63 0291 000277 Bolzen10143
64 0291 000282 Doppelhebel10144
65 0556 000017 6kt. Schraube10145
66 0223 000646 Gewindestift10146
67 0291 000155 Bolzen10147
68 0291 000285 Exzenter Bolzen10148
69 0291 000289 Zugstange10149
70 0196 004022 Klemmkolben, V10150

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
71 9202 002907 Zylinderschraube10151
72 0196 004027 Verbindungsstange10152
73 0746 000987 A Zugfeder10153
74 0196 004030 Zugdraht10154
75 9357 000070 Sicherungsscheibe10155

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23

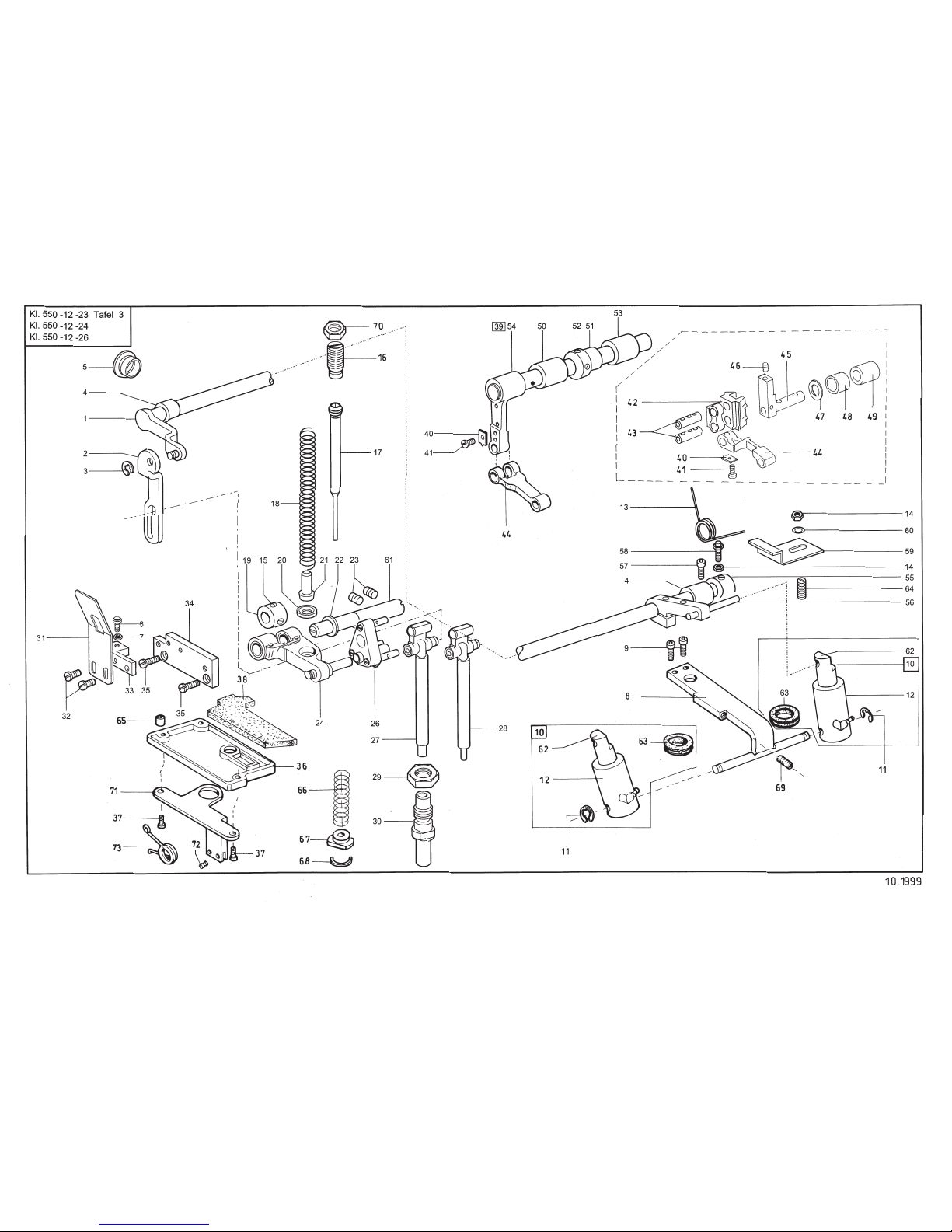

Fußstangen, Füßchenlüftung foot bar, upper sewing foot lift
10491 000461 Lüfterwelle, V10158
20491 000468 Lasche10159
39357 000060 Sicherungsscheibe10160
40291 000008 Sinterlager10161
50556 001570 Verschlußstopfen10162
60195 000446 Anschlagschraube10163
79231 110108 6 kt Mutter10164
80196 007135 Winkel10165
99202 002083 Zylinderschraube10166
10 0196 007121 K Zylinder10167 (mit/with pos.12,62+63)
11 9352 600118 Greifring10169
12 0196 007122 Zylinderrohr, V10170
13 0196 007108 Drehfeder10171
14 9231 110128 6KT Mutter10172
15 0570 000055 Gewindestift10173
16 0196 000391 Druckschraube10174 (ab 1.1999)
16 0491 000391 Druckschraube10176 (bis 12.1998)
17 0491 000396 Federführung V10178
18 0291 000354 Druckfeder10179
19 0291 000343 Stellring, V10180 (mit/with pos. 15)
20 0291 000360 Scheibe10182
21 0491 000399 Kalotte10183
22 0291 000347 Stützscheibe10184
23 9205 102478 Gewindestift10185
24 0491 000372 Hebel, V10186 (mit/with pos. 25 Scheibe)
25 0291 000336 Scheibe10188
26 0196 000361 Doppelhebel, V10189 (ab 1.1999)
26 0291 000321 Doppelhebel, V10191 (bis 12.1998)
27 0491 000348 Stoffdr. Stange, V10193
28 0196 000171 Transportfußstange10194
29 0291 000304 Mutter10195
30 0291 000303 Stoffstangen Buchse10196
31 0491 000441 Blattfeder10197
32 9204 201668 Zylinderschraube10198
33 0195 000445 Winkel10199
34 0491 000231 Halteplatte10200
35 9204 201658 Zylinderschraube10201
36 0196 000157 Deckel10202 (ab 1.1999)
36 0491 000157 Deckel10204 (bis 12.1998)
37 9202 042328 Zylinderschraube10206 (ab 1.1999)
37 9202 002058 Zylinderschraube10208 (bis 12.1998)
38 0491 000158 Filzteil10210
39 0196 000403 Antriebs Welle, K10211 (mit/with pos 40-44+54)
(ab 1.1999)
39 0491 000403 Antriebswelle, K10214 (mit/with pos. 40-44+54)
(bis 12.1998)
40 0291 000371 Dochthalter10217
41 0739 000297 Zylinderschraube10218
42 0491 000417 Gleitstück10219 (bis 12.98)
43 0291 000378 Bolzen10221 (bis 12.98)
44 0491 000423 Zugstange10223 (bis 12.98)
44 0196 000407 Zugstange10225 (ab 1.1999)
45 0291 000402 Schwinge, V10227 (bis 12.98)
46 0933 001630 Gummistopfen10229

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
(bis 12.98)
47 0291 000412 Scheibe10231 (bis 12.98)
48 0291 000014 Nadellager, K10233 (bis 12.98)
49 0291 000006 Buchse10235 (bis 12.98)
50 0291 000004 Buchse10237
51 0491 000428 Stellring10238
52 0223 000646 Gewindestift10239
53 0291 000005 Buchse10240
54 0491 000404 Welle, V10241
55 0212 000627 Stellring V10242
56 0196 007104 Hebel10243
57 9202 002923 Zylinderschraube10244
58 Z116 000306 Anschlagschraube10245
59 0291 000530 Schlauchhalter10246
60 9330 000108 Scheibe10247
61 0291 000341 Exzenterbolzen10248
62 0196 007126 Kolben10249
63 0746 001547 Lippenring10250
64 0993 521190 Gewindestif10251
65 0739 005088 Distanzhülse10252 (ab 1.1999)
66 0196 000361 Druckfeder10254 (ab 1.1999)
67 0196 000362 Scheibe10256 (ab 1.1999)
68 9352 400090 Halbmondring10258 (ab 1.1999)
69 9205 101913 Gew.Stift10260
70 0291 000304 Mutter10261 (ab 1.1999)
71 0196 000154 Federhalter10263 (ab 1.1999)
72 0196 000162 Stift10265 (ab 1.1999)
73 0196 000161 Drehfeder10267 (ab 1.1999)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
Stichstellerkulisse unten,
Abdeckplatten lower stitch regulator frame, covering plate
Transporteurantrieb,
Unterfadengeber
feed dog drive, rotary bobbin thread
take-up
10196 002302 Schubwelle, K10272
20219 000321 Verschlußkappe10273
30211 000043 Lagerbuchse10274
40211 000045 Lagerbuchse10275
50223 000245 Gewindestift10276
60212 000627 Stellring V10277
99202 002083 Zylinderschraube10278
10 9330 000048 Scheibe10279
11 0244 000556 A Gabelhebel10280 (mit/with pos.9)
12 0196 002348 Schubhubhebel10282
13 0244 000559 A Stichsteller Hebel10283
14 0211 000062 Bolzen10284
15 0244 000581 A Schubstange10285
16 0556 000230 Bolzen10286
17 0244 000561 Bolzen10287
19 0993 087008 Halbrundschraube10288
20 0196 002323 Transport Träger, V10289
21 0196 002353 Hubhebel, links, V10290
22 0196 002322 Schubwelle, links10291
23 9202 002493 Zylinderschraube10292
24 0244 000572 Lagerbolzen10293
25 0211 000085 Dochthalter10294
26 0195 002333 Hubhebel, V10295
27 0196 002358 Gleitstein10296
28 0244 000604 A Scheibe10297
29 9357 000070 Sicherungsscheibe10298
30 0195 002337 Lasche10299
31 9203 002414 Zylinderschraube10300
32 0195 002372 Hubwelle, K10301
33 0945 000602 Gabelhebel10302
34 0531 000471 Gewindestift10303
35 0211 000069 Bolzen10304
36 0934 000441 A Stichsteller Kulisse, K10305 (mit/with pos.37)
37 0211 000088 Gleitstein10307
38 0271 000648 Gewindestift10308
39 0933 001469 Winkel10309
40 9231 011133 6kt. Mutter10310
41 0196 002352 Hubhebel, rechts, V10311
42 0196 002343 Transport Träger, V10312
43 0933 001478 Fadenführung10313
44 0196 004134 Stichsteller Kulisse,K10314 (mit/with pos.37)
45 0270 000631 Zylinderschraube10316
47 9231 110058 6kt Mutter10317
48 0196 002378 Lagerbuchse10318
49 9205 102508 Gewindestift10319
50 0195 003360 Zugfeder10320
52 0650 000072 Scheibe10321
53 0933 001465 Bolzen10322
54 0939 000394 Zylinderschraube10323
55 9330 200098 Scheibe10324
56 0933 001472 Lasche10325
57 9202 002478 Zylinderschraube10326
58 0933 001462 Hebel10327
59 0933 001471 Lasche10328
61 0195 004602 Platte, V10329
62 0195 004608 Abdeckplatte10330
63 0195 004612 Abdeckplatte10331
64 0195 002552 App.-Schieber10332
65 0195 004613 Blattfeder10333
66 0216 000134 Senkschraube10334
67 0421 000222 Gewindestift10335
69 0934 000424 Lagerbolzen10336
70 0244 000558 Stichsteller, K10337 (mit Pos. 13-17)
71 0196 004112 Stichsteller, K10339 (mit/with pos. 13-17,25,72)
72 0196 002322 Schubwelle, rechts10341

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
73 0196 002322 Schubwelle,K10342 (mit pos.22,23,72)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
Unterwelle, Fadengeberscheibe
lower shaft, rotary thread take-up
disc
10965 000467 Welle10346
20965 000454 A Lagerbuchse10347
30933 000275 Filzteil10348
40933 022872 Geberscheibe, K10349 (mit/with pos.6)
50933 000348 Excenter, K10351 (mit/with pos. 36)
60147 000203 Gewindestift10353
79203 003648 Zylinderschraube10354
80933 000373 B Trägerblech10355
90933 001452 Niederhalter, K10356
10 0933 001460 Feder10357
11 0933 079777 Feder10358
12 9041 100035 Oeldocht, rund10359
13 0933 000359 Welle10360
14 0933 000355 Lager, K10361 (mit/with pos. 12)
15 0933 000361 Zahnrad, K10363 (mit/with pos. 16)
16 0702 000020 Gewindestift10365
17 0933 000540 Lagerbolzen10366
18 0223 000245 Gewindestift10367
19 0271 000506 Lagerbuchse10368
20 0211 000106 Filzteil10369
21 0211 000305 A Filzteil10370
24 0933 000282 K Nadellager, K10371 (mit/with pos. 25)
25 0933 000284 A Filzteil10373
26 0291 000060 Zahnriemen10374
27 9205 102788 Gewindestift10375
28 0211 000141 A Zahnriemenrad10376
29 0216 000052 Gewindestift 110377
32 0945 000554 Hubstange, K10378 (mit/with pos.33-35,Tafel 4
33 0933 000344 A Gehäusedeckel10380
34 9204 202328 Linsenschraube10381
35 9205 102468 Gewindestift10382
36 0223 000648 Gewindestift10383
37 9203 003668 Zylinderschraube10384
38 9203 003791 Zylinderschraube10385
39 0212 052067 Exzenter, V10386 (mit/with pos. 40)
40 0223 000648 Gewindestift10388
41 0195 002482 Spritzscheibe10389

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
006Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
06/2000
Klasse/ Class: 0550-23
Greifergehäuse, Nadelschutz hook case, needle guard
10195 002043 Antr. Gehäuse, K10392
20195 002045 Gehäuse10393
39204 202328 Linsenschraube10394
40216 000051 Dichtring10395
50933 000300 Schraube, K10396 (mit/with pos. 6)
60911 000478 Dichtring10398
70933 000301 Lager10399
89205 023658 Gewindestift10400
90933 000303 Abdeckblech10401
10 0265 000012 Dichtring10402
11 0911 000339 Zylinderschraube10403
12 0570 010007 Gummistopfen10404
13 0965 000488 Gehäusedeckel10405
14 0933 000309 Lager10406
15 9205 023658 Gewindestift10407
16 0246 002566 Nutring10408
17 0933 000312 Abdeckblech10409
18 9203 213031 Linsenschraube10410
19 0933 000314 Dichtring10411
20 0965 000496 Deckel, V10412
21 0965 000499 Dichtring10413
22 9203 313048 Senkschraube10414
23 0933 000318 K Lagerschwinge, K10415 (mit/with pos. 24-26)
24 0211 000408 M1 Nadelkäfig10417
25 0216 000288 Gummistopfen10418
26 0933 000324 Sicherungsring10419
27 0195 002101 Taumelbolzen10420
28 9120 010101 Rillenkugellager10421
29 0965 000516 Tellerfeder10422
30 0965 000517 Distanzhülse10423
31 9352 000100 Sicherungsring10424
32 0223 000245 Gewindestift10425
33 0965 000545 Stössellager10426
34 0965 000547 Nutring10427
35 0965 000549 Deckblech10428
36 9301 101901 Zylinderstift10429
37 0911 000339 Fl. Rundschraube10430
38 0965 000514 Gleitstein10431
39 0965 000522 Exzenter10432
40 0965 000524 Nadelkranz10433
41 0965 000525 Rolle10434
42 0965 000540 Hebel, K10435
43 0965 000543 Nadelschutz10436
44 0965 000500 Bolzen10437
45 0965 000552 Feder10438
46 0965 000551 A Bolzen10439
47 9357 000080 Sicherungsscheibe10440
49 9203 003668 Zylinderschraube10441
50 0271 000756 Gewindestift10442
51 0264 000762 Gewindestift10443
52 0556 000898 6kt. Mutter10444
53 9202 021648 Zylinderschraube10445
54 0223 000648 Gewindestift10446
56 0965 000486 Entlüftungsschraube10447
57 0195 004753 Greifer V10448 (mit/with pos. 62)
58 0195 004582 Greiferbock, K10450 (mit/with pos. 59,60,61)
59 9205 101848 Gewindestift10452
60 0270 000256 Gewindestift10453
61 0216 000046 Schraube10454
62 0244 001026 Spannstift10455
63 0195 004591 Nadelschutzblech10456
64 0933 020030 Scheibe10457
65 0558 000060 A Schraube10458
