ELETTROMEDIA Hertz Mile Pro MP 25.3 User manual

OWNER’S MANUAL
Comp - System - Coax
www.hertzaudiovideo.eu

17
Owner’s Manual
MPG 70.3
MP 70.3
MPG 70.3

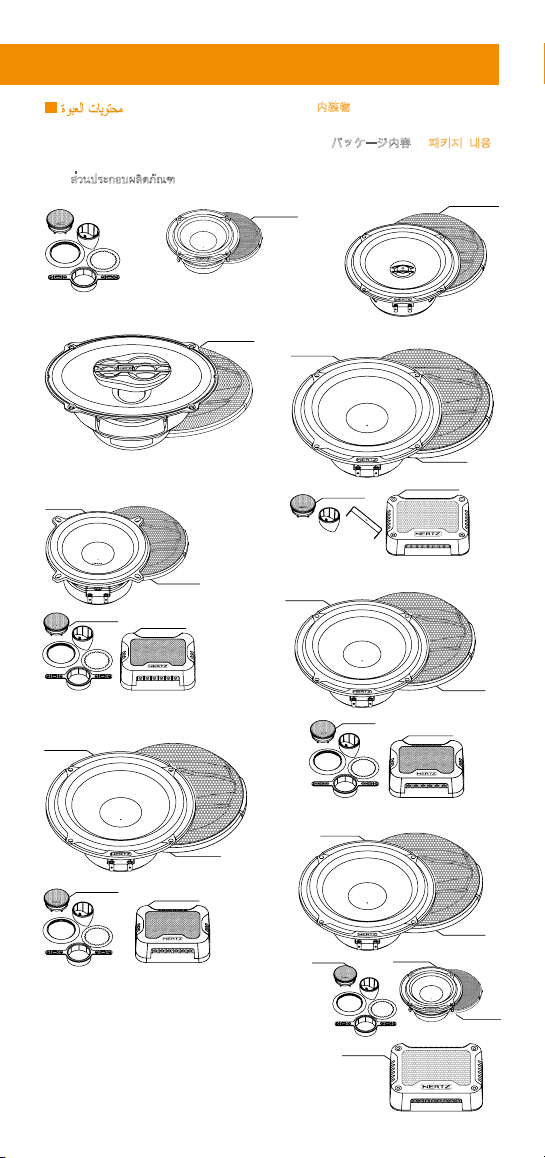

/Съдържание на опаковката /内装物 / Sadržaj pakiranja /Obsah
balení / Pakket inhoud /Packaging contents / Pakendi sisu /Pakkauksen sisältö /
Contenu de l’emballage /Verpackungsinhalt / Περιεχόμενα συσκευασίας / A csomag
tartalma / Isi kemasan / Contenuto dell’imballo / パッケージ内容 /패키지 내용 /
Pakuotės turinys / Zawartość opakowania /Conteúdo da embalagem / Комплектация
/Obsah balenia / Vsebina embalaže / Contenido del embalaje / Förpackningens innehåll
/ส่วนประกอบผลิตภัณฑ / Paket içeriği
MP 25.3MP 70.3
MPX 690.3
MPK 130.3
MPK 165P.3
MPK 165.3
MPK 163.3
MP 130.3
MPG 130.3
MPCX 3.3
MP 25.3
MP 25.3
MP 25.3
MP 25.3
MPG 165.3
MPG 165.3
MPG 165.3
MP 165.3
MP 165.3
MP 165P.3
MPK 1650.3
MP 28.3
MPG 165.3
MP 165P.3
MPX 165.3
MPG 690.3
MPCX 2.3
MPCX 2P.3
MPCX 165.3
MPCX 2.3
Optional
MPG 165.3

18

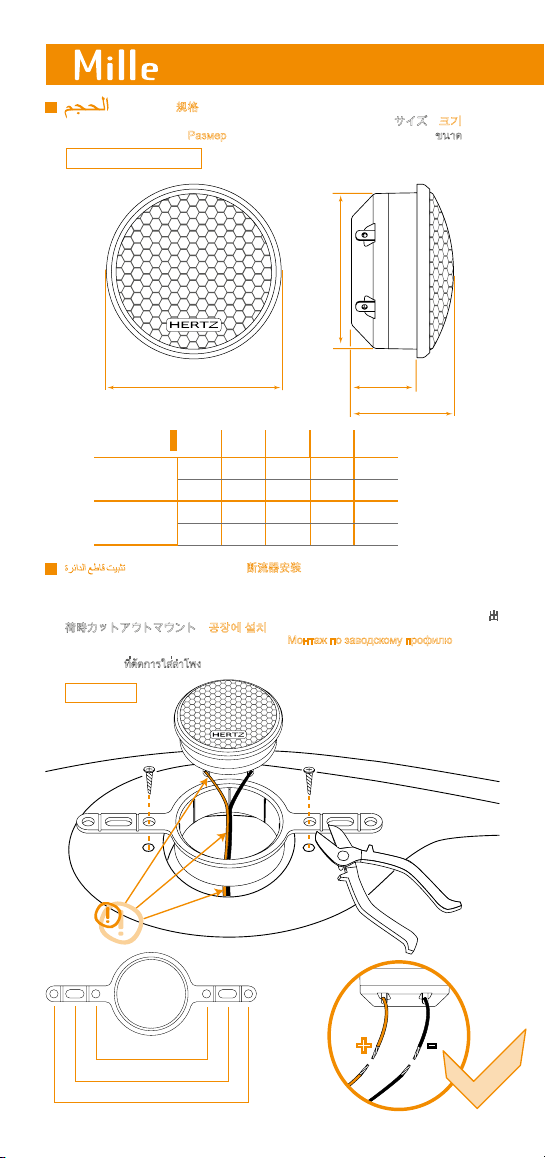

/ Размер / 规格 / Veličina / Velikost /Afmetingen / Size / Suurus / Koko /
Dimensions / Größe /Διαστάσεις / Méretek / Ukuran / Ingombro / サイズ / 크기 / Dydis
/ Wielkość / Dimensão / Размер / Rozmery / Velikost / Tamaño / Storlek / ขนาด / Ebat
MP 25.3 /MP 28.3
MP 25.3
A
B
D
C
A B C D
MP 25.344 41 27 17 mm
1.73 1.61 1.06 0.67 in.
MP 28.353,4 48 28 13,5 mm
2.1 1.89 1.1 0.53 in.
/ Фабричен монтаж / 断流器安装 /Montaža u tvorničkom otvoru /Montáž
do výřezu z výroby /Factory cut-out kiinnitysjärjestelmä /Factory cut-out mounting /Tehase
väljalõikega paigaldamine /Factory cut-out kiinnitys /Découpage et montage en usine /
Montage der vom Werk gefertigten Ausschnitte / Εργοστασιακή τοποθέτηση / Beszerelés
gyárilag kialakított helyre /Pemasangan potongan pabrik /Montaggio in predisposizione / 出
荷時カットアウトマウント / 공장에 설치 /Gamyklinio išjungiklio montavimas /Montaż w
otworach fabrycznych /Montagem na fábrica / Монтаж по заводскому профилю /Montáž
do výrezu z výroby /Namestitev s tovarniškim izrezom /Recorte en fábrica /Fabriksutskuren
montering /ที่ตัดการใส่ลำาโพง /Fabrika kesiğine montaj
X166mm (2.6 in.)
X291mm (3.58 in.)
X3116mm (4.57 in.)
+-
OK

19
Owner’s Manual

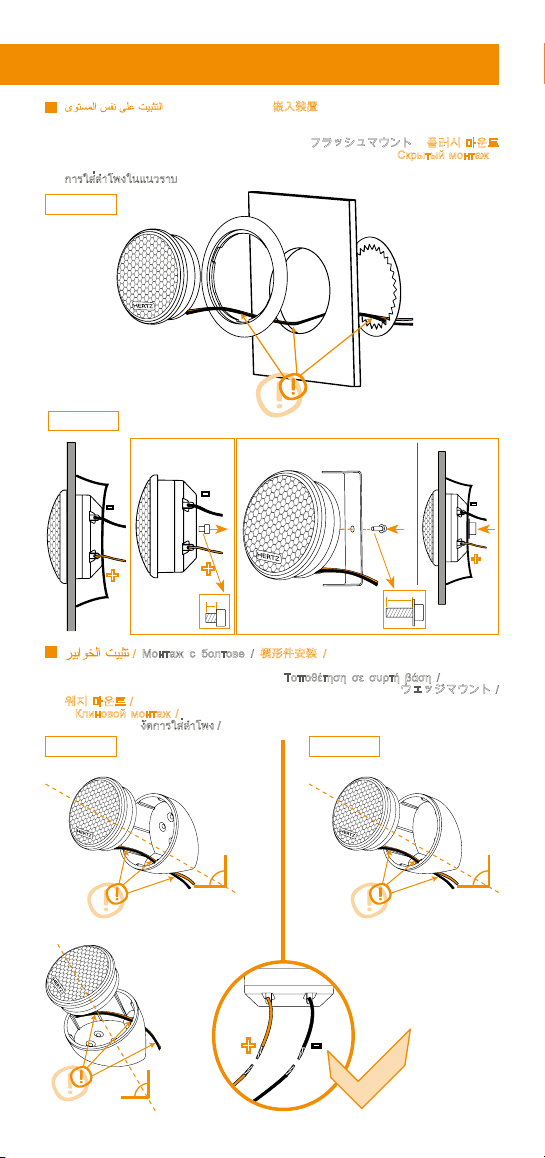

/ Скрит монтаж / 嵌入装置 /Razinska ugradnja /Montáž pod
omítku /Inbouwmontage /Flush mounting /Süvispaigaldus /Asennus pinnan tasoon /
Montage encastré /Einbau / Χωνευτή τοποθέτηση / Szintbe szerelés /Pemasangan
di dinding langit-langit /Montaggio incassato / フラッシュマウント / 플러시 마운트
/Rėmelio montavimas /Montaż płaski /Montagem embutida / Скрытый монтаж /
Zapustená montáž /Prilegajoča namestitev /Montaje empotrado /Spolmontering /
การใส่ลำาโพงในแนวราบ /Gömme montaj
MP 25.3
MP 25.3
MP 28.3
MP 28.3
/ Монтаж с болтове / 楔形件安装 / Montaža s klinom /Zaklínění /
Montage op hellende steun / Wedge mounting / Kiilpaigaldus / Kiila-asennus /
Montage avec cale / Montage der Keile / Τοποθέτηση σε συρτή βάση / Beszerelés
ferdén / Pemasangan datar / Montaggio con supporto inclinato / ウェッジマウント /
웨지 마운트 / Tvirtinimo pleištų montavimas / Montaż klinowy / Montagem de cunha
/ Клиновой монтаж / Delená montáž / Namestitev z zagozdo / Cuña de montaje /
Kilmontering / งัดการใส่ลำาโพง / Eğimli destek montaj
60°
30° 35°
+-
OK
+
-
+
-
+
-
L1 < L2
L1 L2
L2
L1
L1 max= 8 mm
0.31 in.
L2 max= 12 mm
0.47 in.
L2
1 2 3

20
MP 25.3 - MPK 130.3 - MPK 165.3 - MPK 165P.3 - MPK 1650.3
MP 70.3 - MPK 163.3

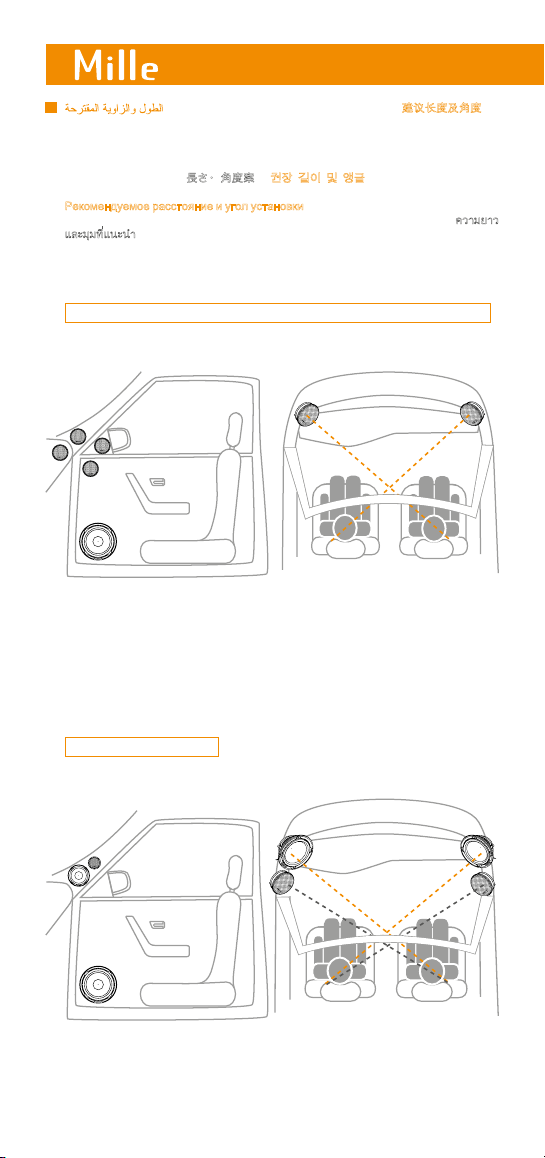

/ Предложени дължина и ъгъл / 建议长度及角度 /
Preporučena duljina i kut nagiba /Požadovaná délka a úhel /Voorgestelde lengte en hoek
/Suggested Length and Angle /Soovitatav pikkus ja nurk /Suositeltu pituus ja kulma
/Longueur et angle recommandés /Empfohlene Länge und Winkel / Προτεινόμενο
μήκος και γωνία /Javasolt hossz és szög /Panjang dan sudut terbaik /Distanze e
angolazione suggeriti / 長さ・角度案 / 권장 길이 및 앵글 /Rekomenduojamas ilgis
ir pakreipimo kampas /Sugerowana długość i kąt /Sugestão de extensão e ângulo /
Рекомендуемое расстояние и угол установки /Odporúčaná dĺžka a uhol /Predlagana
dolžina in nagib /Longitud y ángulo sugeridos /Föreslagen längd och vinkel / ความยาว
และมุมที่แนะนำา /Önerilen uzunluk ve açı

21
Owner’s Manual
MP 70.3- MP 130.3 - MP 165.3 - MP 165P.3 - MPX 165.3
/ Размер / 规格 / Veličina / Velikost /Afmetingen / Size / Suurus / Koko /
Dimensions / Größe /Διαστάσεις / Méretek / Ukuran / Ingombro / サイズ / 크기 / Dydis
/ Wielkość / Dimensão / Размер / Rozmery / Velikost / Tamaño / Storlek / ขนาด / Ebat
EF
A A3B C D E F U V
MP 70.387,8 - 73 50 44 93 17 80 3,7 mm
3.46 - 2.87 1.97 1.73 3.66 0.67 3.15 0.15 in.
MP 130.3130 152 114 68 57 168,5 29 139 5 mm
5.12 5.98 4.49 2.68 2.24 6.63 1.14 5.47 0.2 in
MP 165.3165 - 141 74 63 183,5 29 156 5 mm
6.5 - 5.55 2.91 2.48 7.22 1.14 6.14 0.2 in.
MP 165P.3
165 - 141 74,5 64 183,5 29 156 5 mm
6.5 - 5.55 2.93 2.52 7.22 1.14 6.14 0.2 in.
MPX 165.3
165 - 141 74 62,2 183,5 29 156 5 mm
6.5 - 5.55 2.91 2.46 7.22 1.14 6.14 0.2 in.
A
A
U
U
V
D
B
C
A3
A
U
V

22

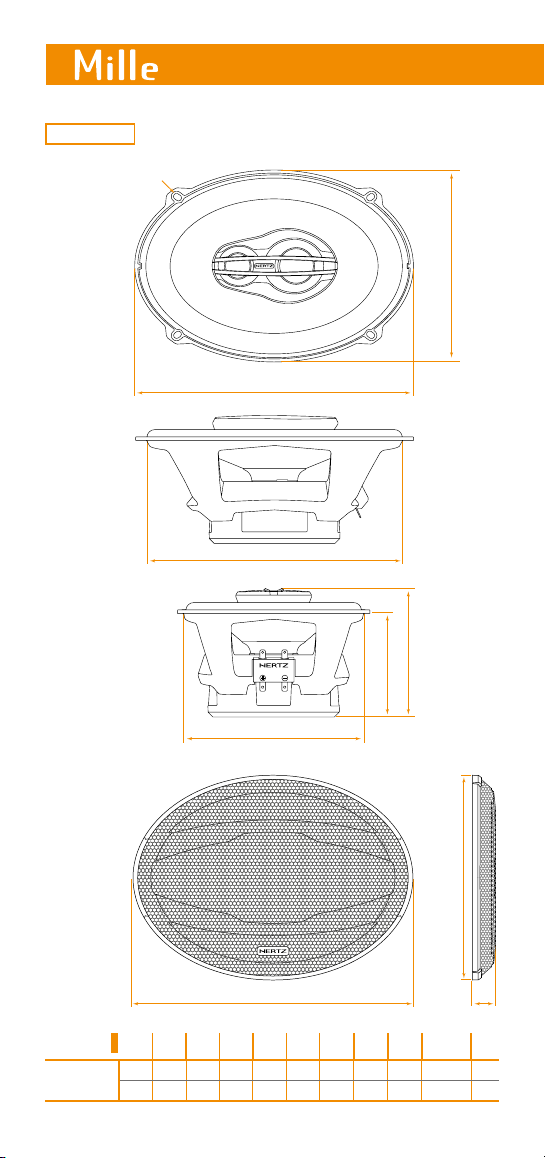

MPX 690.3
A1
E1
E2
A2
B1
B2
D C
F
V
A1A2B1B2C D E1E2F V
MPX 690.3241 166 223 157 108 90 267,5 196 38,5 5 x7 mm
9.49 6.54 8.78 6.18 4.25 3.54 10.53 7.72 1.52 0.2x0.28 in.

23
Owner’s Manual
/ Монтаж / 安装 /Montaža / Montáž /Montage / Mounting / Paigaldamine
/ Kiinnitys / Montage / Montage / Τοποθέτηση / Beszerelés / Pemasangan /
Montaggio / マウント / 마운트 / Montavimas / Montaż / Montagem / Монтаж /
Montáž / Namestitev / Montaje / Montering / การใส่ลำาโพง / Montaj
Option 1
Option 2
Option 3
OK

24
Option 1
Option 2
Option 3
OK

25
Owner’s Manual
I
MPCX 2.3- MPCX 2P.3- MPCX 3.3 - MPCX 165.3
MPCX 3.3 - MPCX 165.3
/ Размер / 规格 / Veličina / Velikost /Afmetingen / Size / Suurus / Koko /
Dimensions / Größe /Διαστάσεις / Méretek / Ukuran / Ingombro / サイズ / 크기 / Dydis
/ Wielkość / Dimensão / Размер / Rozmery / Velikost / Tamaño / Storlek / ขนาด / Ebat
G
H
/ Монтаж / 安装 /Montaža / Montáž /Montage / Mounting / Paigaldamine
/ Kiinnitys / Montage / Montage / Τοποθέτηση / Beszerelés / Pemasangan /
Montaggio / マウント / 마운트 / Montavimas / Montaż / Montagem / Монтаж /
Montáž / Namestitev / Montaje / Montering / การใส่ลำาโพง / Montaj
G H I
MPCX 2.3 102 76,5 37 mm
4.02 3.01 1.46 in.
MPCX 2P.3 102 76,5 37 mm
4.02 3.01 1.46 in.
MPCX 3.3 145,5 114 40 mm
5.73 4.49 1.57 in.
MPCX 165.3 145,5 114 40 mm
5.73 4.49 1.57 in.
2
1

26
PULL
PUSH
MPCX 2.3- MPCX 2P.3

27

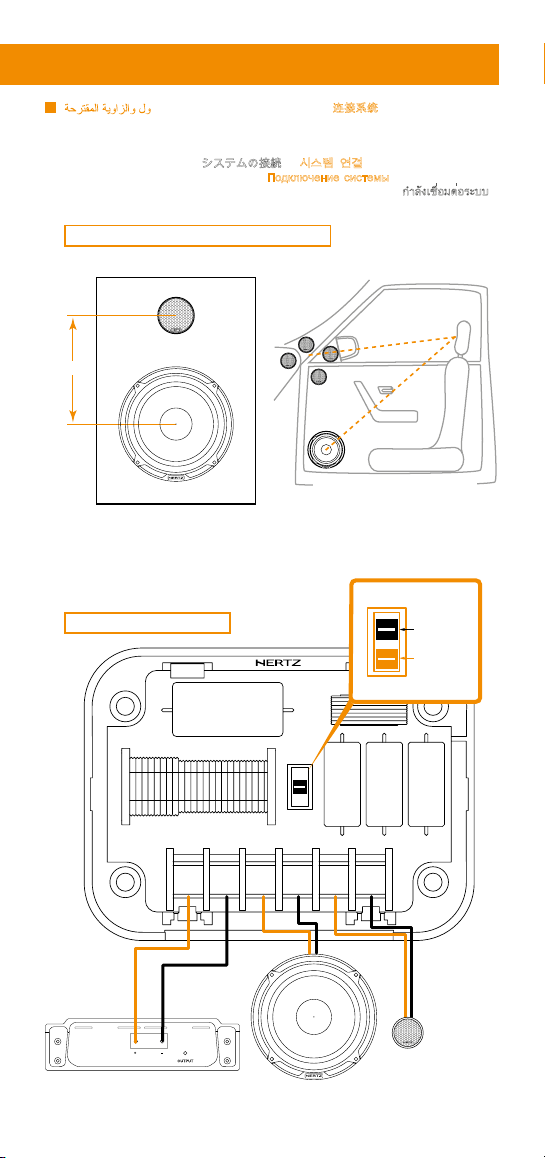

Owner’s Manual
MPK 130.3- MPK 165.3- MPK 165P.3
MPCX 2.3- MPCX 2P.3
Suggested distance X=Y
/ Свързване на системата / 连接系统 /Priključivanje sustava
/Připojení systému /Aansluiten van de systemen /Connecting the systems /Süsteemi
ühendamine /Järjestelmän kytkeminen / Branchement du système /System anschließen
/Σύνδεση του συστήματος /A rendszer csatlakoztatása /Menghubungkan sistem
/Collegamenti dei filtri / システムの接続 / 시스템 연결 /Sistemos sujungimas /
Podłączając system /Ligar o sistema / Подключение системы /Pripojenie systému
/Priključevanje sistema /Conexión del sistema /Anslut systemet /กำาลังเชื่อมต่อระบบ /
Sistemin bağlanması
MP 25.3
MP 25.3
DISPLAY
MP130.3 -MP165.3 -MP165P.3
12～15 cm
A-DISPLAY B-IN CAR
X
Y
MP130.3 -MP165.3 -MP165P.3
Suggested crossover set-up
MP 130.3
MP 165.3
MP 165P.3
MP 25.3
+-
+
+
-
-
Amp
TW level
B IN CAR
A DISPLAY
C1 L1
Tw
Level
L2
R1
S1
IN + IN - WF + WF - TW + TW -
R2 R3

28
MPCX 165.3
MPK 1650.3- SET-UP
DISPLAY
MP 165P.3
MP 28.3
MP 28.3
12～15 cm
A-DISPLAY B-IN CAR
MP 165P.3
Suggested crossover set-up
IN + IN - TW + +2dB TW + 0 dB TW + -2dBWF + WF - TW -
C2
L1
J1
R1
R2 R3
L2
C3
R4 R5
C1
Hi-Contour
OFF-4kHz
ON-3kHz
S1
TW-
TW+
-2dB
TW+
+2dB TW+ 0dB
MP 28.3
+-
Hi-Contour
OFF-4kHz
ON-3kHz
B
A
A B
+-
MP 165P.3
+-
Amp

29
Owner’s Manual
MPK 163.3
Suggested distance X=Y=ZSuggested distance X=Y=Z
A- MPK 163.3
Mid-Tweeter on A-Pillar
B - MPK 163.3
Midrange on the Door
X
Y
MP165.3 MP165.3
Suggested crossover set-up
+
+
+
-
-
-
MP 25.3
MP 70.3
MP 25.3
MP 70.3
Z
X
Y
Z
MP 25.3
MP 70.3
MP 165.3
+-
Amp
BA
A & B
MPCX 3.3Mid level
Tw level
R3 R4 C1
Mid Level
Tw Level
0 dB
0 dB
+2 dB
+2 dB
C2
R5 R6
R1
L1
L3
R2
S2
S1
IN + IN - MD +WF + MD -WF - TW + TW -

30

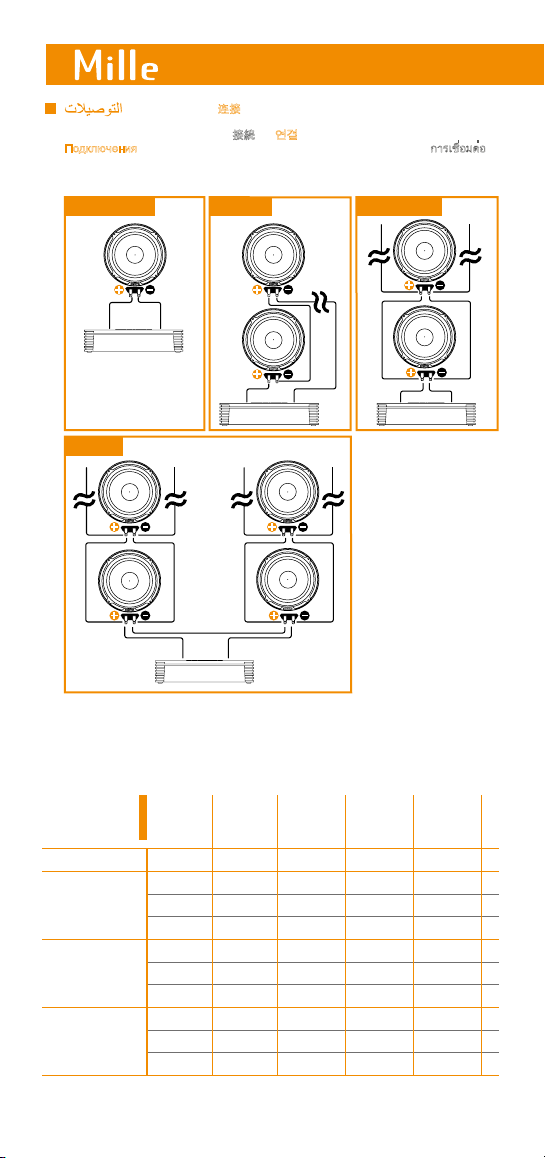

/ Свързвания / 连接 /Spajanje /Připojení / Verbindingen / Connections
/Ühendused /Kytkennät /Connexions /Verbindungen / Συνδέσεις /Csatlakozók
/Sambungan /Connessioni / 接続 / 연결 /Jungtys /Połączenia / Ligações /
Подключения /Pripojenie /Vezave /Conexiones /Anslutningar / การเชื่อมต่อ /
Bağlantılar
1 SPEAKER SERIES PARALLEL
MIXED
AMP
AMP
AMP
AMP
FREE AIR DC
RESISTANCE MP 25.3
MP 28.3MP 70.3MP 165P.3
MP 130.3
MP 165.3
MPX 165.3
MPX 690.3
1 Speaker 3,9 3,7 2,6 3,1 3,0 Ω
2 Speaker 7,8 7,4 5,2 6,4 6,0 Ω
3 Speaker 11,7 11,1 7,8 9,6 9,0 Ω
4 Speaker 15,6 14,8 10,4 12,8 12,0 Ω
2 Speaker 2,0 1,9 1,3 1,6 1,5 Ω
3 Speaker 1,3 1,2 0,9 1,1 1,0 Ω
4 Speaker 1,0 0,9 0,7 0,8 0,8 Ω
4 Speaker 3,9 3,7 2,6 3,2 3,0 Ω
6 Speaker 2,6 2,5 1,7 2,1 2,0 Ω
8 Speaker 2,0 1,9 1,3 1,6 1,5 Ω
SeriesParallelMixed

31
Owner’s Manual
/ Електро-акустични параметри / 电声参数 /Elektro-akustički
parametri / Elektroakustické parametry /Elektro-akoestische parameters / Electro-
Acoustic parameters /Elektroakustilised parameetrid / Sähköakustiset parametrit /
Paramètres électro-acoustiques / Elektro-akustische Parameter / Ηλεκτρο-ακουστικές
παράμετροι / Elektro-akusztikus paraméterek /Parameter elektro-akustik / Parametri
elettroacustici / 電気音響パラメータ / 전자 어쿠스틱 파라미터 /Elektriniai -
akustiniai parametrai / Parametry elektro - akustyczne /Parâmetros electro-acústicos
/ Электроакустические параметры /Elektro-akustické parametre / Elektro-akustični
parametri /Parámetros electroacústicos / Elektroakustiska parametrar / อิเล็กโทร-อคูสติก
พารามิเตอร / Elektro-aküstik parametreler
MP 25.3 MP 28.3 MP 70.3 MP 130.3 MP 165.3 MP 165P.3 MPX 165.3 MPX 690.3
D
mm 29 35 65 110 132 132 132 169
Xmax
mm - - ±1,5 ±2,75 ±4 ±4,5 ±3 ±4
Re
Ω3,9 3,3 3,7 3,1 3,1 2,6 3,1 3
Fs
Hz 1200 900 110 90 70 75 90 50
Le
mH 0,02 0,024 0,12 0,25 0,3 0,28 0,01 0,07
Vas
l- - 1 3 9,5 8 4 24
Mms
g0,17 0,4 2,9 10,5 14,9 15,1 18,9 30
Cms
mm/N 0,1 0,08 0,7 0,24 0,36 0,3 0,15 0,34
BL
T•m 1,6 2 2,8 5,3 5,5 5,45 5,8 7,2
Qts 0,55 1,1 0,82 0,64 0,58 0,56 0,88 0,43
Qes 1,98 1,7 1 0,74 0,67 0,63 1,06 0,55
Qms 0,57 3,3 4,6 5,1 4,6 5,2 5,5 2
Spl
dB 91 91 88 92 93 94 92 94

32
/ Технически спецификации / 技术规格 / Tehnički podaci /
Technické údaje / Technische specificaties /Technical specifications / Tehnilised
andmed / Tekniset tiedot / Caractéristiques techniques / Technische daten / Τεχνικά
χαρακτηριστικά /Műszaki adatok / Spesifikasi teknis / Specifiche tecniche / 技術仕様
/ 기술 사양 / Techniniai duomenys /Szczegóły techniczne / Especificações técnicas /
Технические условия / Technické informácie / Tehnične specifikacije / Especificaciones
técnicas / Tekniska specifikationer / ความต้องการทางเทคนิค / Teknik veriler
Component Size Power handling Impedance Frequency
response
Peak
Continuous
mm (in.) W W Ω Hz
MP 25.3 Tweeter Tweeter diaphragm
29 (1.14)
120 (Hi-Pass
filtered @
2,5 kHz -
12 dB Oct.)
- 4 1.4k÷22.5k
MP 28.3 Tweeter Tweeter diaphragm
35 (1.8)
180 (Hi-Pass
filtered @
1,8 kHz -
12 dB Oct.)
- 4 1k÷28k
MP 70.3 Midrange 70 (3)
100 (Hi-Pass
filtered @
250 Hz -
12 dB Oct.)
- 4 180 ÷18k
MPX 165.3 Two way
coaxial
Woofer 165 (6.5)
200 100 4 45 ÷21,5k
Tweeter diaphragm
25 (1)
MPX 690.3 Three way
coaxial
Woofer 6x9
260 130 4 30 ÷24k
Tweeter diaphragm
35 (1.5)
Supertweeter diaphragm
29 (1.14)
MPK 130.3 Two way
System
Woofer 130 (5)
200 100 4 60 ÷22,5k
Tweeter diaphragm
29 (1.14)
MPK 165.3 Two way
System
Woofer 165 (6.5)
220 110 4 40 ÷22,5k
Tweeter diaphragm
29 (1.14)
MPK 165P.3 Two way
System
Woofer 165 (6.5)
230 115 3 45 ÷22,5k
Tweeter diaphragm
29 (1.14)
MPK 163.3 Three way
System
Woofer 165 (6.5)
300 150 4 40 ÷22,5kMidrange 70 (3)
Tweeter diaphragm
29 (1.14)
MPK 1650.3 Two way
System
Woofer 165 (6.5)
250 125 3 45 ÷25k
Tweeter diaphragm
35 (1.38)

33
Owner’s Manual
Magnet size Voice
coil ∅
Magnet Cone Weight of
one
component
mm (in.) mm (in.) Kg (lb.)
24,5 x 6 x 3,5 (0.96 x 0.24 x 0.14) 25 (1) Neodymium Tetolon 0,065 (0.14)
27,8 x 3,5 x 3 (1.1 x 0.14 x 0.12) 28 (1.1) Neodymium Tetolon 0,075 (0.16)
16,8 x 2 (0.66 x 0.08)
19,7 x 5 (0.78 x 0.2) 20 (0.8) Neodymium Pressed-pulp cone with cotton fiber 0,17 (0.37)
90 x 45 x 17 (3.54 x 1.77 x 0.67) 36 (1.42) High density
flux ferrite
Pressed-pulp cone
with cotton fiber 1,27 (2.8)
107 x 45 x 20 (4.21 x 1.77 x 0.79) 38 (1.5) High density
flux ferrite
Pressed-pulp cone
with cotton fiber 2,28 (5.03)
85 x 32 x 17 (3.35 x 1.26 x 0.67) High density
flux ferrite
Pressed-pulp cone
with cotton fiber 0,95 (2.09)
24,5 x 6 x 3,5 (0.96 x 0.24 x 0.14) 25 (1) Neodymium Tetolon 0,07 (0.15)
85 x 32 x 17 (3.35 x 1.26 x 0.67) 25 (1) High density
flux ferrite
Pressed-pulp cone
with cotton fiber 1,07 (2.36)
24,5 x 6 x 3,5 (0.96 x 0.24 x 0.14) 25 (1) Neodymium Tetolon 0,07 (0.15)
95 x 45 x 17 (3.74 x 1.77 x 0.67) 25 (1) High density
flux ferrite
Pressed-pulp cone
with cotton fiber 1,2 (2.65)
24,5 x 6 x 3,5 (0.96 x 0.24 x 0.14) 25 (1) Neodymium Tetolon 0,07 (0.15)
85 x 32 x 17 (3.35 x 1.26 x 0.67) 25 (1) High density
flux ferrite
Pressed-pulp cone
with cotton fiber 1,07 (2.36)
16,8 x 2 (0.66 x 0.08)
19,7 x 5 (0.78 x 0.2) 20 (0.8) Neodymium Pressed-pulp cone with cotton fiber 0,17 (0.37)
24,5 x 6 x 3,5 (0.96 x 0.24 x 0.14) 25 (1) Neodymium Tetolon 0,07 (0.15)
95 x 45 x 17 (3.74 x 1.77 x 0.67) 25 (1) High density
flux ferrite
Pressed-pulp cone
with cotton fiber 1,2 (2.65)
27,8 x 3,5 x 3 (1.1 x 0.14 x 0.12) 28 (1.1) Neodymium Tetolon 0,075 (0.16)

34
Component Specific
component Size Crossover weight Type - Cutoff
mm (in.) Kg (lb.)
MPCX 2.3 Crossover
MP 25.3
MP 130.3
MP 165.3
102 x76,5 x37
(4.02x3.01 x1.46)
0,16
(0.35)
3,5 kHz - 6/12 dB Oct
Tweeter Level 0 /+2 dB
MPCX 2P.3 Crossover MP 25.3
MP 165P.3
102 x76,5 x37
(4.02x3.01 x1.46)
0,17
(0.37)
4 kHz - 6/12 dB Oct
Tweeter Level 0 /+2.5 dB
MPCX 3.3 Crossover
MP 25.3
MP 70.3
MP 165.3
145,5 x114 x40
(5.73x4.49 x1.57)
0,43
(0.94)
Woofer Lo-Pass 450 Hz - 6dB Oct
Mid. Band-Pass 450 ÷5,5k Hz - 6dB Oct
Tweeter Hi-Pass 5.5kHz - 12dB Oct
Tweeter level 0 / +2 dB
Midrange level 0 / +2 dB
MPCX 165.3
Crossover MP 28.3
MP 165P.3
145,5 x114 x40
(5.73x4.49 x1.57)
0,37
(0.82)
Woofer Lo-Pass 12dB Oct
Tweeter Hi-Pass 12dB Oct
Tweeter level +2 / 0 / -2 dB
Hi-Contour ON/OFF

35
Owner’s Manual
Note
