Elettrozeta CHIARA-2981 Service manual

CHIARA-2981
.......... ..... .......14-15
........................17
........ . 16
MANUALE D’ISTRUZIONE
Lavatrice Automatica

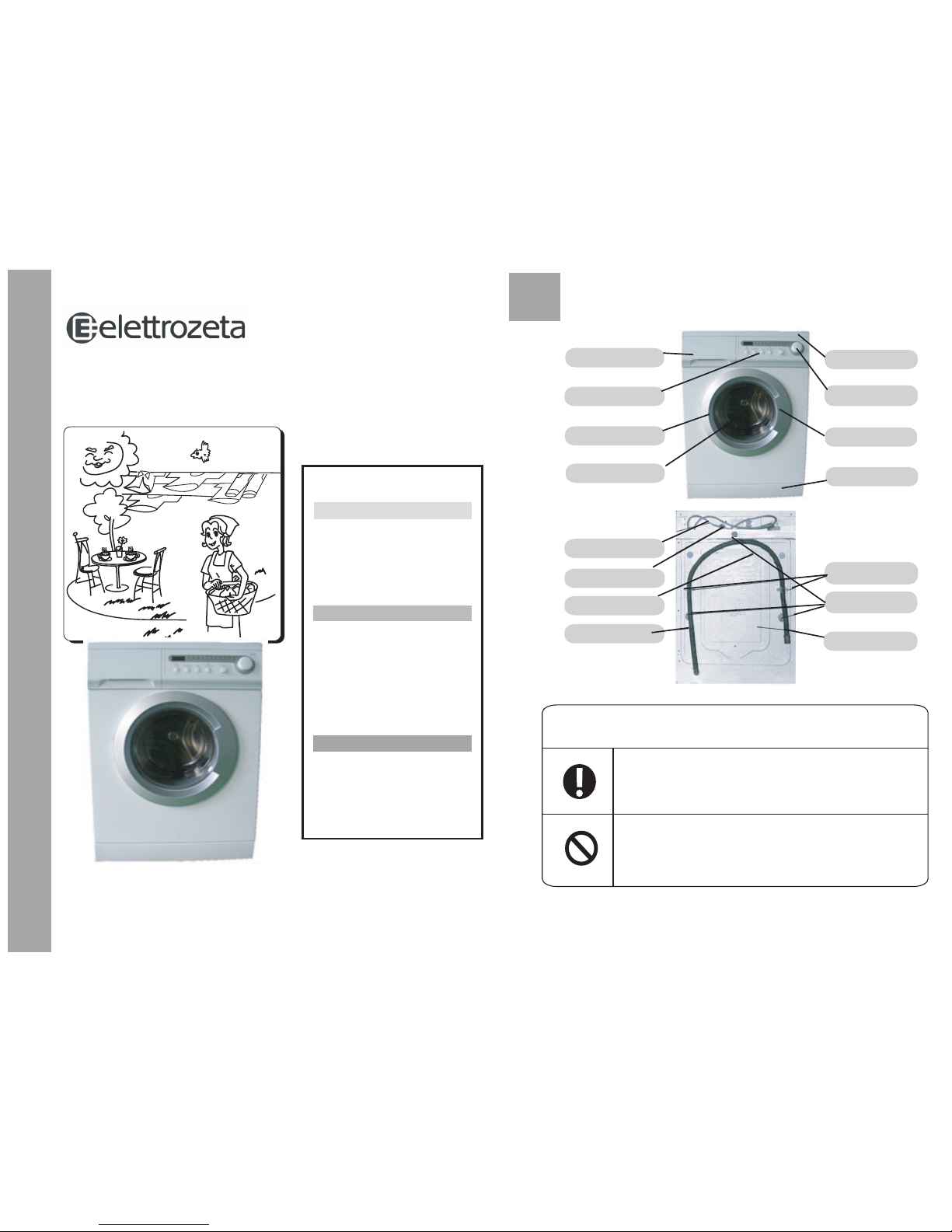

Descrizione della macchina
Cruscotto
Selettore
programmi
Maniglia oblò
Fondello
Vaschetta detersivo
Tasti funzioni
Porta
Vetro Oblò
Cavo di alimentazione
Cavo di terra in riserva
Tubo di scarico
Fermaglio di
tubo di scarico
Bulloni da
imbalaggio(3)
Schienale
Viti per schienale (3 )
Simboli di attenzione ed avvertenza
In ragione di migliorie tecniche, questo schema pu ò essere lievemente diverso da
quello dell'apparecchio acquistato.
Per la Sua sicurezza, le istruzioni contenute nel presente
manuale contrassegnate dal simbolo di "Avvertenza" devono
essere rispettate attentamente.
Per la Sua sicurezza e per prevenire i danni alla macchina,
le istruzioni contenute nel presente manuale contrassegnate
dal simbolo di "Divieto" devono essere rispettate attentamente.
INDICE
Prima Di Utilizzare La Macchina
Come Utilizzare La Macchina
Manutenzione
Descrizione della macchina .....
........................copertina interna
Avvertenze...........................1-3
Installazione… .. . . ….……..........4-5
Pannello comandi .. … . . … .. . .. … 6-7
Metodo di Lavaggio........ … .. 10-11
Operazioni preliminari ...............9
Tabella programmi . .. ...............8
Sequenza delle operazioni di
lavaggio......................................12
Presentazione delle opzioni.....13
Manutenzione
Circuito elettrico
Guida risoluzione guasti
Specifiche.................................18

１
２
Sicurezza
1.L'apparecchio deve essere collegato
a una presa dedicata dotata di messa
a terra.La macchina deve essere
collocata in modo che la spina sia
accessibile.
2.Non staccare la spina dalla presa tirando il
cavo di alimentazione.
3. Il fusibile nel circuito elettrico deve essere
in grado di sostenere la corrente massima di
15A. La sostituzione del cavo di alimentazione
deve essere eseguita personale specializzato;
in alternativa rivolgersi al centro assistenza di
Haier.
4. Non toccare n è usare la macchina a piedi
nudi o con mani o piedi bagnati.
5. Non usare soluzioni infiammabili o per il l
avaggio a secco per lavare labiancheria.
Non usare flaconi spray infiammabili nelle vicinan
ze della lavatrice. In caso di fuga di gas non
attaccare e staccare la spina della macchina.
6. Non toccare il vetro dell’oblò perchè può
diventare molto caldo durante il lavaggio ad alte
temperature. Per la loro incolumità, tenere i
bambini a distanza di sicurezza dalla lavatrice.
7. Non permettere ai bambini di giocare coi materiali di imballaggio dopo avere disimballato
la macchina.
9.La macchina dovrebbe essere collocata in
un'area ben ventilata, lasciando un spazio tra
la macchina e muri adiacenti o mobili.
10. Tenere la macchina lontano da sorgenti di
calore e raggi solari per evitare l'invecchiamento
dei pezzi in plastica e gomma.
11. Durante l'installazione il cavo di aliment-
azione non deve subire piegature o compre-
ssioni rilevanti.
2. Dopo avere spento la macchina, ruotare in
senso orario la manopola programmi per
impostare il ciclo di lavaggio.
1. Prima di avviare la macchina, assicurarsi
che il collegamento tra il rubinetto e la macchina
sia corretto. In caso di perdite d'acqua,
chiudere il rubinetto e ripetere il collegamento
o contattare il centro di assistenza.
8. La macchina non deve essere installata
all'aperto o in ambiente troppo umido perchè
potrebbero formarsi gocce d'acqua sui componenti
elettronici.Nel caso in cui la lavatrice sia spruzzata
con acqua, deve essere asciugata all'aria prima
dell’uso.
Avvertenze Avvertenze
Uso

３
４
Fig．３
Fig.
２
Fig. 1
3. Non appoggiare oggetti pesanti o recipienti
contenenti acqua sulla macchina per evitare
la deformazione del piano d'appoggio e dei pezzi
di plastica.
4. Non lavare a macchina oggetti contenenti
polistirolo, gomma o materiali elastici analoghi.
5. Prima del lavaggio chiudere bene le cerniere,
assicurarsi che i bottoni siano ben cuciti. Inserire
i capi di piccole dimensioni, come calzini, cinture,
ecc., in una piccola borsa di tela o in una federa.
Per proteggere la macchina non lavare la
biancheria con il ferretto.
6. Non aprire la vaschetta detersivo
durante il lavaggio.
7. L'oblò può essere aperto solamente a 2-3
minuti dal termine del programma o in caso di
interruzione della corrente, in quanto è dotato
dotata di un dispositivo di blocco automatico.
Si raccomanda di non aprire l'oblòcon forza
prima della fine del programma. Non aprire l'oblò
quando il livello dell’acqua è più alto della parte
inferiore dello stesso
8. Alla fine del lavaggiochiuderebeneil
rubinetto perevitareperdite d'acqua,,
staccarela spina dalla presa e pulire
accuratamente laguarnizionedell’oblò
pernonsporcare labiancherianel
lavaggio successivo.
Avvertenze Installazione
● Togliere le staffe di imballaggio come illustrato
nella figura 1:
●Controllare i seguenti pezzi, documenti e accessori:
Descrizione
Manuale
d'Istruzioni
１
１１１
３
Certificato di
qualità
Tubo di
scarico
Gomito tubo di
scarico Tappo di plastica
●Togliere le staffe di imballaggio come illustrato nella figura 2:
Le viti servono per proteggere la macchina dalla vibrazione
durante il trasporto. Prima di utilizzare la macchina si deve:
1. Smontare il pannello posteriore della macchina;
2. Svitare e togliere i 3 bulloni dallo dal pannello posteriore,
estrarre i perni di gomma dai fori in cui alloggiavano i bulloni
e pòi togliere il profilato antivibrazione;
3.Rimontare il pannello posteriore sulla macchina;
4.Tappare i fori rimasti aperti sul pannello posteriore della
macchina con i tappi.
Nota: Si consiglia di conservare i bulloni, i perni di gomma
e il profilato antivibrazione per poterli rimontare, qualora la
macchina dovesse essere spostata di nuovo in futuro.
Si prega di rimuovere la protezione di plastica per la
maniglia dell'obl ò al momento del disimballo della macchina.
Non lasciare che i bambini lo tocchino per evitare pericoli.
●
Livellamento della lavatrice La macchina è dotata di
piedini regolabili. Prima dell’uso,regolare i piedini affinchè
la lavatrice sia in piano, come illustrato nella figura 3:
Qty

Cotone
Partenza Ritardata Temperatura
Velocità
Centrifuga Avvio/Pausa
Prelavaggio Rapido
Seta
Cashmere
Lana
Sintetici Lavaggio Risciacquo Centrifuga Scarico
Acceso/Spento
CHIARA-2981
５
６
Posizionamento del tubo di scarico
L’estremità libera deve essere ad un’altezza compresa
tra 80 e 100 cm. Il tubo di scarico deve essere fissato dalla
clip di fissaggio sul pannello posteriore.
Fissare il tubo di scarico con il supporto in dotazione alla
posizione giusta .Si suggerisce di non allungare il tubo.
Se occorre allungarlo, rivolgeresi al centro di assistenza.
La lunghezza della prolunga non deve essere superiore a
250cm (Una prolunga troppo lunga potrebbe implicare che la
macchina scarichi acqua quando la sta caricando),il diametro del
tubo di prolunga deve essere uguale a quello del tubo di scarico
originale.
Collegamento tra il tubo di alimentazione acqua e la macchina
Raccordo valvola di entrata acqua
Estremit à filettata di tubo alimentazione
1. Inserire l'estremit à filettata del tubo di
alimentazione sul raccordo della valvola
di entrata acqua.
2. Verificare che il collegamento sia corretto
serrando l'estremit¨¤ filettata sul raccordo.
Collegamento elettrico
Nota : L’estremità libera non deve risultare immersa in acqua.
Collegare bene il tubo discarico per evitare la fuga d’acqua.
Se la presa è in grado di sopportare il carico massimo della lavatrice (La presa
e il cavo elettrico devono in grado di sopportare una corrente massima non
inferiore a 15 A.)
Il valore della tensione di rete deve corrispondere a quello richiesto.
Se la presa di corrente alla quale va collegata la macchina non corrisponde
alla spina, sostituirla con una presa adatta; in alternativa, rivolgersi a personale
specializzato o al centro di assistenza Haier per una spina adatta.La lavatrice
deve essere correttamente messa a terra.
Il cavo di terra supplementare non dovrebbe essere necessario se la
presa di corrente è connessa a terra.
Il cavo di terra supplementare dovrebbe essere installato sulla parte superiore
del pannello posteriore della macchina e collegato ad una terra se la presa di
corrente di alimentazione elettrica non ha collegamento di terra.
Nota: Non collegare il cavo di terra supplementare al tubo dell'acqua o di
riscaldamento.
Installazione
Pannello comandi
A:Selettore programmi
Girare la manopola in senso orario o antiorario per scegliere il programma
desiderato. La lavatrice ha 11 programmi disponibili. Si accende la spia
corrispondente quando viene scelto un programma.
B:Tasto “Acceso/Spento”
Premere questo tasto per accendere la macchina; rilasciarlo per spegnere la
macchina.
Quando la macchina viene accesa e il programma desiderato viene scelto,
premere il tasto “Avvio/Pausa”, la macchina comincia a funzionare. Premere di
nuovo il tasto “Avvio/Pausa” per interrompere il programma in funzione se è
necessario, durante la pausa il tempo rimanente visualizzato sul display
lampeggerà. Ripremere il medesimo tasto per far ripartire il programma. Per
annullare un programma in corso, premere prima questo tasto, e poi rilasciare
il tasto “Acceso/Spento”.
C:Tasto “Avvio/Pausa”
D:Tasto “ Velocità Centrifuga ”
Premere questo tasto potete scegliere la velocità di centrifuga desiderata, la
velocità di centrifuga è diversa da un programma all’altro, sul display verrà
visualizzata la velocità scelta.
Indicazione: La macchina seleziona automaticamente la temperatura e la
velocità di centrifuga in funzione del tipo di tessuto, quindi, non è necessario
scegliere la temperatura e la velocità di centrifuga se non avete esigenze
speciali.
E:
Tasto
“Temperatura
”
Premendo questo tasto potrete scegliere la temperatura di lavaggio desiderata,
sul display verrà visualizzata la temperatura scelta.
Cotone
Partenza Ritardata Temperatura
Velocità
Centrifuga
Avvio/Pausa
Prelavaggio Rapido
Seta
Cashmere
Lana
Sintetici Lavaggio Risciacquo Centrifuga Scarico
Acceso/Spento
CHIARA-2981

７
８
Pannello comandi
Tabella programmi
F: Tasto "Partenza Ritardata"
Premendo questo tasto prima di avviare la macchina si pu ò scegliere una partenza
ritardata. Si accende la spia corrispondente quando viene scelto la partenza ritardata.
È possibile ritardare l'avvio del programma per un periodo da 0,5 a 24 ore. Ad ogni
pressione del tasto, il tempo di ritardo aumenta mezza ora. Dopo il tempo del ritardo
viene impostato, premere il tasto "Avvio/Pausa",sul display appare il tempo di ritardo
e il tempo di ritardo decorre in minuto.
Indicazione: Il tempo impostato per la partenza ritardata deve essere pi ù lungo della
durata del programma, in caso contrario la macchina comincia a lavare senza ritardo.
E+F:Tasti combinati :
I tasti di funzione possono essere bloccati premendo contemporaneamente i tasti
"E" e "F", il display visualizzer¨ alternativamente "lock" e il tempo rimanente di
lavaggio.Per disattivare il bloccaggio dei tasti, premere di nuovo i due tasti "E" e "F".
G Vaschetta detersivo :
Aprire la vaschetta detersivo, si vede che ci sono
tre scomparti per il deposito di detersivi:
Scomparto N.1: Versare qui il detersivo per il
prelavaggio.
Scomparto N.2: Versare qui il detersivo per i
programmi di lavaggio normale e super rapido;
Scomparto N.3: Eventuali additivi p.es.l'ammorbidente,
l'candeggina, ecc.
H:Display
Sul display vengono visualizzati il tempo rimanente di lavaggio, la temperatura
selezionata, la velocit¨¤ selezionata e gli avvisi d'allarme ecc.
Nota: Il display visualizza le cifre quando la macchina viene accesa;Il tempo
rimanente visualizzato sul display diminuisce continuamente durante il ciclo del
programma. È normale che il tempo rimanente visualizzato sul display venga
aggiornato in base a dei fattori, ad es. la pressione e la temperatura dell'acqua
alimentata, l'equilibrio della biancheria durante la centrifuga.
Nota: "○" aggiungere gli additivi p.e. l'ammorbidente in caso di necessit à;
"★" è necessario aggiungere il detersivo;
" X " non aggiungere il detersivo e gli additivi..
1) La temperatura di lavaggio è la temperatura massima durante tutto il ciclo di lavaggio.
2) La durata del programma reale pu ò variare a secondo del tipo di biancheria, della
temperatura di lavaggio e delle funzioni selezionate, quindi i tempi riportati su questa
tabella sono solamente indicativi.
800
600
800
2:56
2:38
1:27
0:58
0:58
0:52
0:29
0:53
0:24
0:10
0:03
９
Detersivo
Dispon.
Temp.
regolabile
0
９
0
0
0
0
0
0
0
Velocit à
600
400
400
Temp.
Programma Default
Tessuti di cotone
molto sporchi
Tessuti di cotone
Tessuti sintetici non
scoloribili
Tessuti di lana
Tessuti non sporchi
Tessuti di seta
Tessuti di cashmere
Tessuti non sporchi
Tessuti non sporchi
Rapido
Seta
Cashmere
Lana
Sintetici
Cotone
Prelavaggio
Centrifuga
Risciacquo
Lavaggio
Scarico
800
Programma
Tipo di biancheria
raccom
Durata del
progr.
Partenza
ritardata
1 2 3
/
/
800 60
60
40
40
40
40
40
50
CHIARA-2981
Dispon.
Dispon.
Dispon.
Dispon.
Dispon.
Dispon.
Dispon.
Dispon.
Dispon.
Dispon.
0
800
0
－－
－－
－－

１０
2. Caricare il detersivo
Aprire la vaschetta detersivo e versare la giusta quantità di detersivo ed
ammorbidente, ecc. nei rispettivi scomparti a secondo della richiesta
di lavaggio e richiuderla.
Nota:
1) Non versare il detersivo liquido negli scomparti N.1 e N.2.
2) Versare il detersivo negli scomparti N.1 e N.2 quando
viene selezionato il prelavaggio, in caso contrario non
versare il detersivo nello scomparto N.1.
3) Una dosatura eccessiva di ammorbidente può
danneggiare le fibre artificiali. Per la dosatura di
ammorbidente seguire le indicazioni dei produttori.
3. Scegliere il programma
Scegliere il programma più adatto a secondo del tipo dei tessuti per ottenere un ottimo
risultato di lavaggio.
Pesi indicativi della biancheria asciuta
● Tuta
(di cotone 950g)
● Camicia
(300g)
●
Giacca
(di cotone 800g)
●
Lenzuolo
(di cotone 800g)
●
Lenzuola
(di cotone 800g)
● Slip
(misti 70g)
● Jeans (800g)
●Giubbotto misti
(800g)
●
Pigiama da
donna (200g)
● Maglietta intima
(di cotone 300g)
Calze
(misti 50g)
●
1. Caricamento della biancheria
Aprire l'obl ò , mettere la biancheria
nella macchina e chiudere bene l'obl ò .
Nota:
1)Prima di effettuare il primo lavaggio,
si consiglia di eseguire un ciclo di lavaggio
senza biancheria per evitare che eventuali
residui di olio e acqua sporchino la biancheria.
2)Non sovraccaricare la lavatrice.
9
Operazioni preliminari
5.5kg 1kg
2kg
Separare i capi a seconda del tessuto e del tipo di sporco.
Ci sono tre tipi di tessuto: cotone, sintetici e lana(Seta).
Tipo Cotone che
non stinge
Capacit à massima
Separare i capi bianchi dai colorati. Se si uniscono capi
bianchi e capi colorati nello stesso carico, assicurarsi che
i colorati non stingano.
-Togliere dalle gli oggetti che possono danneggiare la
macchina, come chiavi e monete.
--I capi non bordati o con orli logorati
vanno messi in un sacchetto per lavaggio in lavatrice o in
un sacchetto speciale prima del lavaggio.
-- Prima del lavaggio chiudere bene le cerniere,
i ganci e assicurarsi che i bottoni siano ben cuciti e mettere
gli articoli piccoli, come calzoni, cintura, reggipetti nel
sacchetto per il lavaggio .
--Distendere i tessuti grandi come lenzuolo, copriletto il più
possibile.
La presente macchina è destinata ad uso domestico. Non
utilizzarla per scopi diversi da quelli per i quali è stata
progettata. Seguire le istruzioni riportate sull’etichetta di
ogni capo e lavare solo i capi lavabili in lavatrice.
1. Alimentazione elettrica
collegare la macchina
all'alimentazione elettrica di rete:
(220-230)V~/50Hz
2. Collegamento all'alimentazione idrica
Aprire il rubinetto, l'acqua alimentata deve essere pulita e
limpida.
Nota: prima del lavaggio, verificare che non vi siano perdite
d'acqua alla connessione tra il rubinetto e il tubo di
alimentazione acqua aprendo il rubinetto.
3. Scelta del detersivo
Si consiglia di utilizzare il detersivo
non schiumoso speciale per la
lavatrice per ottenere un buon
risultato di lavaggio. Per i tessuti
sintetici e di lana, si consiglia di
usare detersivo apposito. Non
usare la soluzione per lavaggio a
secco come tricloroetilene e prodotti
analoghi per il lavaggio.
Nota: versare il detersivo per ogni
lavaggio
4. Preparazione biancheria:
5. Carico di lavaggio
2.5kg
Delicati
Lana
Misti
Metodo di lavaggio



Metodo di lavaggio
Scegliere la temperatura desiderata se è necessario o scegliere il “--” per esclusione
della scaldamento dell’acqua.
4. Scegliere la temperatura di lavaggio
5. Scegliere l’opzione desiderata
Scegliere l’opzione desiderata secondo la richiesta della biancheria. Vedere il capitolo
“Pannello comandi”.
6. Avviare il programma
Premere il tasto Avvio/Pausa, la macchina inizia a funzionare automaticamente secondo
il programma impostato.
7. Fine del programma
La macchina si ferma automaticamente alla fine del programma, sul display si visualizza
"End". Ripremere il tasto "Acceso/Spento" per spegnere la lavatrice, aprire l’oblò, togliere
la biancheria, chiudere il rubinetto dell'acqua ed estrarre la spina dalla presa.
Come risparmiare energia elettrica e acqua durante il lavaggio:
1. Cercare di riempire il cestello a pieno carico.
2. Non sovraccaricare il cestello con troppa biancheria.
3. Eseguire un prelavaggio solamente per capi molto sporco.
4. Ridurre la quantità di detersivo o scegliere il lavaggio super rapido o delicato per
biancheria poco sporca
5. Scegliere la temperatura adeguata: Scegliere luna temperatura superiore a 60℃
solamente per la biancheria molto sporca;
6. Non utilizzare quantità eccessive di detersivo.
7. Non utilizzare quantit à eccessive di detersivo. Impiegare l'ammorbidente: la biancheria
sar à molto morbida e pi ù facile da stirare.
Informazioni supplementari
Consigli per risparmiare acqua e la corrente
Sequenza delle operazioni di lavaggio
Esempio: sequenza delle operazioni di lavaggio con il programma di prelavaggio
per "Cotone":
1. Premere il tasto "Acceso/Spento", la lavatrice si accende.
2. Scegliere il programma adeguato e pr emere il tasto "Avvio/Pausa".
3.Seguite la sequenza qui sotto se volete modificare l'impostazione del programma
(" -- " significa acqua fredda, "0" significa esclusione della centrifuga):



  

Prelavaggio per
cotone
programma si avvia
Premer il tasto“Avvio/Pausa”
Premer il tasto“Avvio/Pausa”
programma si avvia
Premer il tasto“Avvio/Pausa”
Scegliere la temperatura
di
lavaggio
Scegliere la temperatura di
Scegliere la partenza
ritardata
Il programma si avvia con la partenza ritardata
Secondo l'impostazioni automaticamente
scelte dalla macchina
Se volete modificare
il progr.
Se non volete modificare
il progr.

１３
Presentazione delle opzioni
1. Funzione di bloccaggio dei tasti :
Per evitare la modifica del programma fatta dai bambini senza intenzione, dopo l'avvio
del programma, si può attivare il bloccaggio dei tasti premendo contemporaneamente i
tasti "Temperatura" e "Partenza ritardata". Il display visualizza alternativamente "Lock"
e il tempo rimanente del programma. Per annullare la funzione di bloccaggio dei tasti,
ripremere contemporaneamente i due tasti "Temperatura" e "Partenza ritardata".
2. Funzionamento di memoria dopo un'interruzione di corrente:
Quando viene ripristinata l'alimentazione, al termine di un'interruzione di corrente,
vengono automaticamente richiamate tutte le regolazioni che erano state impostate
in precedenza, e che erano state memorizzate. La lavatrice riprende quindi a
funzionare come prima dell'interruzione.
3. I significati dei simboli visualizzati sul display:
Anomalia: La porta èancora aperta dopo l'avviamento della macchina.
Soluzione: Chiudere bene la porta. Rivolgersi al Centro di assistenza se non
si riesce ancora a risolvere il problema.
Anomalia: La macchina non scarica acqua o acqua non èscaricata completamente entro 4 minuti.
Soluzione: Pulire il filtro di scarico. Controllare se il tubo di scarico non sia
incastrato. Rivolgersi al Centro di assistenza se non riuscite ancora a risolvere il problema
dopo il controllo
Soluzione: Rivolgersi al Centro di assistenza per la riparazione.
Anomalia: L'acqua non viene riscaldata. La resistenza èguasta o la temperatura richiesta
non viene raggiunta nel tempo previsto perchèil bucati èeccessivo.
Soluzione: diminuire il carico, e rivolgersi al Centro di assistenza se non riuscite ancora a
risolvere il problema.
Anomalia: La macchina non ha caricato acqua sufficiente per lavaggio entro 8 minuti.
Soluzione: Controllare se il rubinetto è aperto o la pressione dell'acqua è troppo bassa;
rivolgersi al Centro di assistenza se non riuscite ancora a risolvere il problema dopo il
controllo.
Anomalia: Il motore èguasto.
Soluzione: Rivolgersi al Centro di assistenza per la riparazione.
Anomalia: Il livello della'acqua supera il livello di sicurezza.
Soluzione: Rivolgersi al Centro di assistenza per la riparazione.
Informazione: Fine del programma.
Informazione: Il tempo rimanente è1 ora e 25 minuti.
Anomalia: Il sensore della temperatura è guasto.
１４
1. Dopo i l lavaggio non dimenticare di chiudere bene il
rubinetto, staccare la corrente, e aprire La porta per evitare
la formazione di cattivo odore e l' umitità. Se la lavatrice
non sarà utilizzata per un lungo periodo, svuotare il tubo
di scarico mettendo l'estremità pi ù in basso possibile, e
poi rimetterelo in posizione.
2. Prima di eseguire interventi di pulizia o manutenzione,
staccare sempre la spina dalla presa. Per pulire l’esterno
e le parti in gomma della lavatrice non usare nè solventi
nè corrosivi ma solo un panno imbevuto di acqua tiepida e
sapone.
3. Pulire la vaschetta detersivo di tanto in tanto:
La vaschetta detersivo ha una forma come in figura (a).
Per la pulizia, aprire la vaschetta detersivo, ed estrarrla
dalla macchina alzandola leggermente, pulirla con acqua
e rimetterla al suo posto.
4. Pulire il filtro(una volta al mese)
Aprire il coperchio del compartimento del filtro premendo la parte più bassa.
(Fig. 1-2) ; Svitare il filtro girandolo in senso antiorario (Fig. 3); Pulire il filtro
con acqua corrente; Riavvitare il filtro girandolo in senso orario e chiudere il
coperchio.
Nota : Prestare attenzione al montaggio del filtro per evitare possibili perdite.
Manutenzione
Fig 2 Fig 3
Fig 1

１６
１５
Manutenzione
Guida risoluzione guasti
Cause possibili
Le anomalie seguenti non sono sempre causati da un guasto. Prima di chiedere
l’assistenza verificare se il guasto può essere eliminato autonomamente.
Anomalie
La lavatrice non si mette in moto:
l La spina non è ben inserita nella presa;
l Manca corrente in casa;
lL'obl ò è ben chiuso(se non lo è , la macchina visualizza Err 1).
l Il rubinetto è aperto;
l La pressione dell’acqua è superiore al 0.05 Mpa;
l Il tubo alimentazione acqua è piegato;
l Manca l’acqua in casa;
l Il selettore programma è in posizione giusto;
l L’oblò è ben chiuso;
l Il filtrino del tubo alimentazione acqua è ostruito;
La lavatrice non carica acqua:
La lavatrice carica acqua e la
scarica immediatamente:
lL'altezza dell'estremit à del tubo di scarico è tra 80cm e
100 cm. Questo problema si verifica se l'altezza è inferiore
a 80 cm;
l l’estremità del tubo di scarico è immersa nell’acqua;
La lavatrice non scarica acqua:
lIl tubo di scarico è intasato;
l Altezza dell’estremità del tubo di scarico è meno di
100 cm.
l Il filtro è intasato.
La lavatrice vibra forte durante la
centrifuga:
l Sono stati smontati tutti i bulloni di fissaggio per
trasporto;
l La macchina è livellata bene;
l Il carico reale di lavaggio è superato al carico
nominale di 5kg;
lIl sostegno di polistirolo del motore è stato tolto .
La lavatrice si ferma prima della
fine del ciclo:
l Manca improvvisamente corrente o acqua;
l La lavatrice sta in fase di ammollo;
l La lavatrice sta in stato di pausa.
C' è troppa schiuma nel cesto e la
schiuma fuoriesce dalla vaschetta
detersivo:
l Sono stati usati detersivi schiumosi o per lavaggio a
mano;
l È stato usato troppo detersivo.
5. Pulire regolarmente il raccordo del tubo di alimentazione acqua
e il filtro per evitare l'intasamento del raccordo stesso.
6. Quando la lavatrice deve essere spostata, tutti i pezzi del dispositivo di
antivibrazione per il trasporto tolti al momento del disimballo,vanno rimontati
come sotto descritto:
7. Se non si usa la lavatrice per lunghi periodi, staccare la spina dallapresa, chiudere
il rubinetto di alimentazione acqua e lasciare socchiuso l' obl ò per evitare la formazione
di odori sgradevoli.
Avvitare i bulloni con la
chiave fornita
Rimontare il pannello
posteriore
Smontare il Togliere i tappi di gomma Inserire i bulloni
pannello posteriore

Specifiche
Corrente massimo di esercizio(A)
１７
Diagramma Elettrico
PCB-Scheda circuito stampato
FA-Soppressore di interferenze
Switch-Scheda switch
P-Pressure Switch
Heat-Resistenza
NTC-Sensore di temperatura
MR-Blocco porta
EVP,EVF-Elettrovalvola alimentazione
acqua per lavaggio principale
PS- Pompa di scarico
M-Motore
Modello
Alimentazione elettrica
Pressione dell' acqua (Mpa)
Potenza di lavaggio (w)
Potenza di centrifuga (w)
Carico nominale(kg)
Programmi di lavaggio
Potenza riscaldamento acqua(w)
Peso(kg)
Velocità centrifuga(r/min)
CHIARA-2981
460
300
1800
78
１８
5.5
