Elite BM5016 User manual

KEEP WORKiNG
Keep Working
Manual de usuario
Por favor lea cuidadosamente este manual,
contiene información importante de seguridad.
TALADRO MAGNÉTICO
BM5016

KEEP WORKiNG
Keep Working
CONTENIDO
1. Descripción del producto
2. Seguridad eléctrica, Instrucciones de seguridad
3. Datos técnicos
4. Aplicaciones
5. Operación
6. Solución de problemas
7. Garantía
1
2
3
3
4
5
6
Bm5016Bm5016

Keep Working
KEEP WORKiNG
01
Keep Working
KEEP WORKiNG
01
1. Descripción del producto
El taladro magnético es una clase de herramienta eléctrica para adherir y perforar en la cara lateral horizontal del nivel y
la cara superior y ampliamente utilizado en el sector de construc- ción y las industrias de la construcción naval.
Usted puede utilizar el taladro magnético cuando no puede utilizar la prensa de taladro o el taladro eléctrico.
Este taladro es perfecto para perforar piezas de acero de gran tamaño o la operación en obra. Puede reducir la intensidad
de trabajo, mejorar la precisión de mecanizado y eciencia de trabajo.
Precauciones
1. Lea atentamente el manual antes de usarlo para entender la estructura de taladro de base magnética; succión electro-
mágnetica de taladro eléctrico y funciones de transmisión.
2. Antes de instalar o quitar el taladro debe confirmar que el interruptor del motor y el enchufe esten cerrados.
3. El uso de una broca después de apretar la llave debe retirarse mientras el taladro debe estar alfilado.
Para el taladro de la caña del cono de morse debe prestar la atención a la plancha plana en la cintura de la manga del
cono ranura insertar cono de la manga retire la taladradora la plancha inclinada plana insertada en el oblicuo hierro sólo
poco caer martillo manga cintura ranura.
4. Su funcionamiento debe ser puesto en el fuselaje detrás del cable y lejos de la broca.
5. En la fuente de alimentación, el interruptor eléctrico y magnético debe estar en la posición de apagado.
6. La máquina de perforación se debe utilizar con el refrigerante del motor, el uso de líquido de refrigeración de acuerdo
a la relación de regar absolutamente, no se puede utilizar directamente el agua de refrigeración de lo contrario es muy fácil
dañar la oxidación interna principal en la broca, no puede sacar agua interna de la máquina de lo contrario se quemará la
placa de circuito.
7.El uso de los modelos stepless de la regulación de la velocidad de la protección constante de la sobrecarga de la energía
la máquina durante el uso motor paran repentinamente el funcionamiento entonces en la función del dispositivo de protec-
ción de la sobrecarga los pasos son como sigue apagado el interruptor parado durante algunos minutos; b peso del tapón
y luego abrir el motor.
8. El uso del taladro de base magnética debe usar una hebilla de cinturón de seguridad
9. No opere la maquina de manera forzada, asegure que esté en su punto de potencia siempre.
10. Los materiales no magnéticos no pueden perforar con base magnética si el punzonado de material no magnético nece-
sita elegir el taladro de base magnética con ventosa.
11. No se puede utilizar al mismo tiempo soldador eléctrico y taladro base magnética en la misma pieza de placa de acero
para que el funcionamiento de peligro de descarga eléctrica.
Advertencia:
El taladro magnético está equipado con una cuerda de seguridad, cuando está funcionando, asegurese que el taladro mag-
nético y el objeto es sujetado por la cuerda. En caso de fallo de energía la máquina puede soltar los objetos y caerse y
causar accidentes.
Atención:
Nuestra empresa no asume ninguna responsabilidad porque la máquina no es sólida o las instalaciones de seguridad fijas
no están en el lugar apropiado causan accidente.
Bm5016

Keep Working
KEEP WORKiNG
01
Keep Working
KEEP WORKiNG
02
2. Seguridad electrica
Antes de conectar a la energía, utilizando el enchufe debe ser capaz de encajar la máquina de enchufe. El modelo de 380V
para determinar el incendio y la línea correcta de acoplamientoo toma de corriente con la necesidad de profesionales si es
necesario para completar.
No cambie arbitrariamente el adaptador de enchufe. Los enchufes no pueden recoger el alam- bre de la herramienta eléctri-
ca usado juntos.
Instrucciones de seguridad
1.Antes de utilizar las características y las reglas de perforación magnéticas de funcionamiento, eloperador debe medirse a
través de la formación funcionamiento de la máquina.El mecanis- mo no puede ser un gas explosivo inflamable bajo condi-
ciones ambientales peligrosas debe- rían tener condiciones de iluminación mantenerse limpio y en orden.
2.Compruebe los voltajes de tensión antes de que el voltaje de trabajo alto exceda la tensión térmica de los 5 casos de
este tipo, Lesión corporal.
3.El personal de trabajo debe ser incluido en el trabajo no sólo para mantener funcionamiento racional Cansado de tomar
o tomar drogas drogas estimulantes donotoperatethema Herra- mientas para el uso de herramientas de larga duración, ya
que sequencias de accidentes.
4.Para usar la ropa apropiada que funciona la máquina Cuando usted trabaja no debe ser ropa demasiado floja joyería del
desgaste No debe dejar que los guantes de la ropa del pelo entran en contacto con piezas giratorias en la máquina Ropa
floja o pelo largo de la joyería fácil al acci- dente del enredo.
5.No utilice herramientas eléctricas, almacene la máquina donde los niños no puedan acceder.
6.No permita que el motor interno con ventilación de agua esté bloqueado para evitar una fuga de motor.
7.El funcionamiento de la máquina, siempre que se encuentre en posición de líneas eléctricas gasoductos tubería de agua
8.El taladro magnético con la cuerda de trabajo de la seguridad y los candados deben encajar la cuerda de seguridad rápida
En el mismo momento del uso de los equipos de refrigeración por pulverización y Las corres- pondientes medidas protecti-
vas
9.El derrame magnético debe ser iniciado en el estado que prohíbe el arranque de Operacio- nes magnéticas de gran altura
se debe establecer fijamente para prevenir la baja magnética.
10.Líneas eléctricas el cable de alimentación debe ser utilizado en línea con las normas nacio- nales al mismo tiempo Se
conectará con las funciones de protección contra fugas de Aterrizaje terreno seguro.
11.La instalación o los medios móviles de conexión se desconectan de la máquina y, a conti- nuación, Fuente de alimenta-
ción de taladro de base magnética móvil que debe levantar la base magnética taladro no puede arrastrar en la superficie de
trabajo daños al sostén anti-magnético la superficie de la pieza de trabajo.
12.No cubra la línea de alimentación o reemplace los enchufes de enchufe para evitar la ocu- rrencia de placa de circuito
Quema de asientos quemados o magnéticos.
13.Después de que el trabajo acumulado de 300 horas de trabajo debe comprobar si sustituir el cepillo después de 3 meses
de uso a la inspección de seguridad de la máquina las partes originales, a fin de lograr que el Estado de mismo tiempo,
todos los medios de comunicación y las personal para completar
14 Advertencia ,usando accesorios no originales de fábrica es posible que se generen daños a la herramienta y lesiones
personales
Bm5016

Keep Working
KEEP WORKiNG
01
Keep Working
KEEP WORKiNG
03
3. datos técnicos

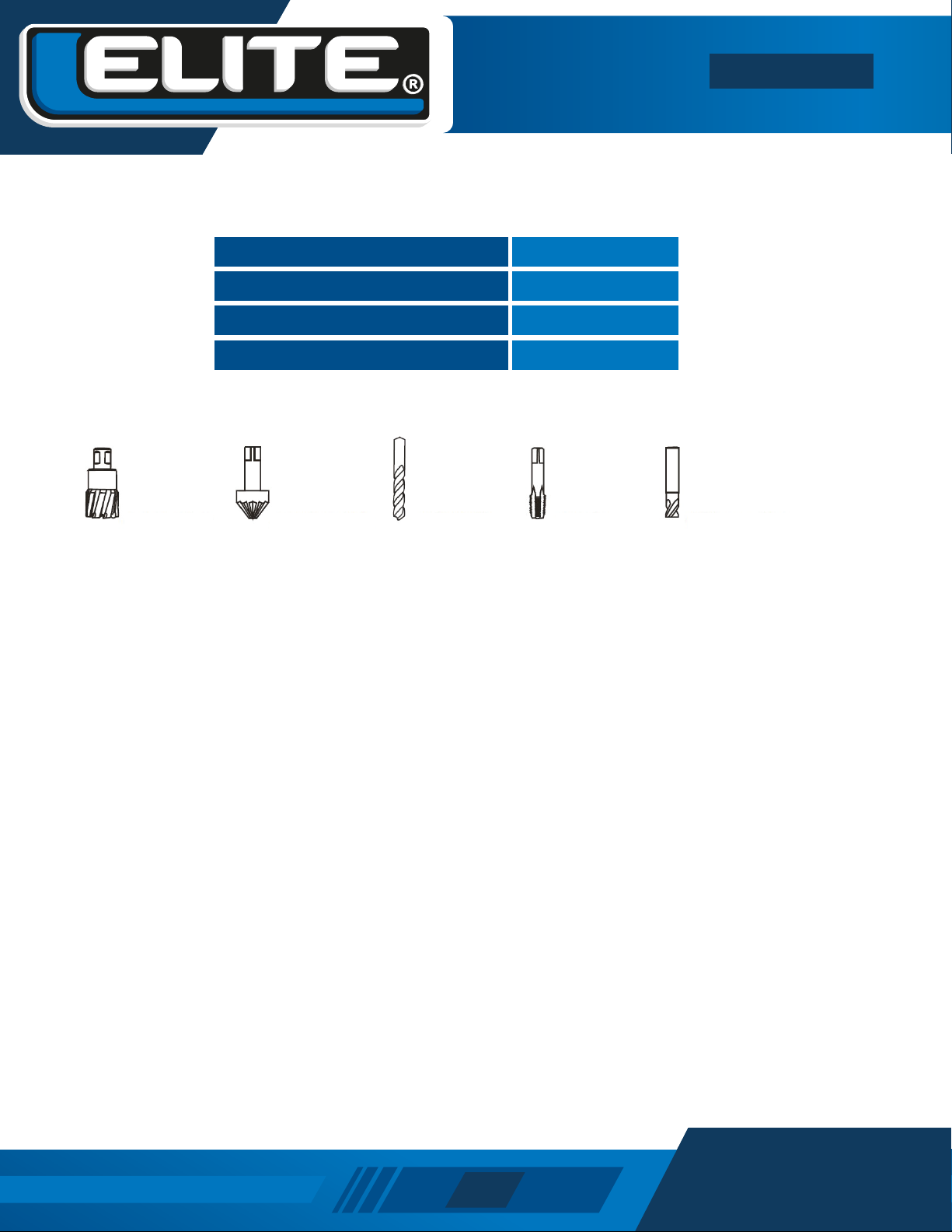

Puede elegir los siguientes cortadores:
Cortador de núcleo Avellanador Taladro de torsión Tapping Fresa
Aviso : con el fin de mejorar constantemente los productos, nuestra empresa se reserva la dere- cho a modificar los datos
técnicos sin previo aviso.
Ventajas del taladro de base magnética
Las características de la máquina: tamaño pequeño, ligero, de alta eficiencia, multi-engranaje mecánico. Dispositivo del
control de velocidad, puede ser utilizado para muchas funciones. La característica del motor: energía constante, arranque
suave, control facil de veolidad, protec- cion sobre voltaje. Etc.
Taladro magnetico multi funcioan puede ser usado en sitios de construcción o talleres, puede ser usado para taladro de
torsión, taladro perforacion, y escariado, rodamiento, tapping, o cortador. También en la implementación de trabajos difíci-
les, como en las tuberías, superficies anti-magnéticas o en la estructura compleja de la perforación de modelo también se
puede mantener en buenas condiciones de trabajo y la manera eficiente y económica de trabajar
4. Aplicaciones
Cuando este perforando en nivel horizontal, mueva el instrumento hasta la pieza de trabajo, luego conecte.
Conmutador magnético, se ajusta a la base magnética fija firmemente, y la palanca de mando a la pieza de trabajo.
Alrededor de 0.05mm / r. No sobreusar en caso de sobrecarga. En el lado de la superficie, los dos operadores y los guar-
dianes
Máquina a la pieza de trabajo, luego plugin. Encienda el interruptor de control magnético hasta que quede magnético.
Base fijafirmemente (el operador necesita mantener el equipo durante este periodo), y luego En el cinturón de cinta. Encajar
en la broca, girar la palanca de mano.
La pieza de trabajo y el tornillo de encendido de la bobina de encendido.Mantenga la carga alrededor de 0,05 mm / r.
Cuando se arrastra sobre la superficie, los dos operan y dos guardianes bien.
En este sentido, teniendo en cuenta la protección correspondiente, como también, los opera- dores pueden utilizar de
manera flexible la situación de acuerdo.
Considere la seguridad.
Potencia 1.750W
Corriente de entrada 110V - 60Hz
Atraccion máxima 16.500 N
Sin velocidad de carga 100 - 700 RPM
Bm5016

Descripción de posiciones
1.Engranaje de baja velocidad: L, engranaje de alta velocidad: H, engranaje de velocidad media: M. (modelos del tercer
engranaje).
2.Solo cambiar el engranaje cuando la máquina no está trabajando.
3.Debe girar el eje y presionar el botón del cambio cuando usted cambia el engranaje.
4.Máquina que funciona a la velocidad máxima, sobrecarga o consiga pegado, no cambie.
VELOCIDAD L-BAJA: Para materiales duros, broca grande (herramientas de corte), roscado.
M-VELOCIDAD MEDIA: Para el tamaño adecuado, taladro hueco, taladro de torsión.
H-ALTA VELOCIDAD: Para material suave, pequeño portabrocas. (Herramientas de corte).
5. Instrucciones de operación
1.Enchufe el enchufe de la corriente. Abierto que los magnéticos se adsorben en la supercie de los materiales de chapa
magnética de acero. No hay impurezas sobre la superficie y com- pruebe si la fuerza la espesor de la placa debe ser supe-
rior a 10 mm
2.Por favor colocó el taladro de la base magnética requerida de la perforación cerca del sitio y seleccionó el material de
adsorción apropiado Y manejará la cuerda de seguridad del agujero penetra en el marco la otra está en marco de la suje-
ción después de la penetración de la hebilla y después cierra la seguridad Hebilla de cuerda La mano y tirar no debe perder
y móvil
3.Para un tornillo de soporte que regula el tornillo de soporte, el lado inferior toca la superficie de la pieza de trabajo
4.Para la base magnética está provisto con el ángulo del diente el uso del disco angular del ángulo de movimiento de la
llave en el anexo al estante de la correa hace la posición de proce- samiento de la alineación central del pedacito apriete
la llave angular
5.Abrir el interruptor de taladro eléctrico comprobar si el sonido golpe de la broca es normal si todo es normal puede girar
el mango para alimentar
6.Comienzo de la alimentación debe proporcionar baja la cantidad de aproximadamente 05 mm de diámetro, no demasiado
fuerza para evitar la sobrecarga
7.Si el tambor para matar de repente se detiene debe apagar el interruptor de alimentación inmediatamente Debe cerrar el
interruptor de control magnético
8 Por favor cierre por un periodo de tiempo Máquina en uso continuo por 2 3 horas en caso de que la base magnética
esté sobrecalentada y fugas o quemadas
9. Debe llenarse con agua de refrigeración o refrigerante usando el tornillo que fluye lentamente
Keep Working
KEEP WORKiNG
01
Keep Working
KEEP WORKiNG
04

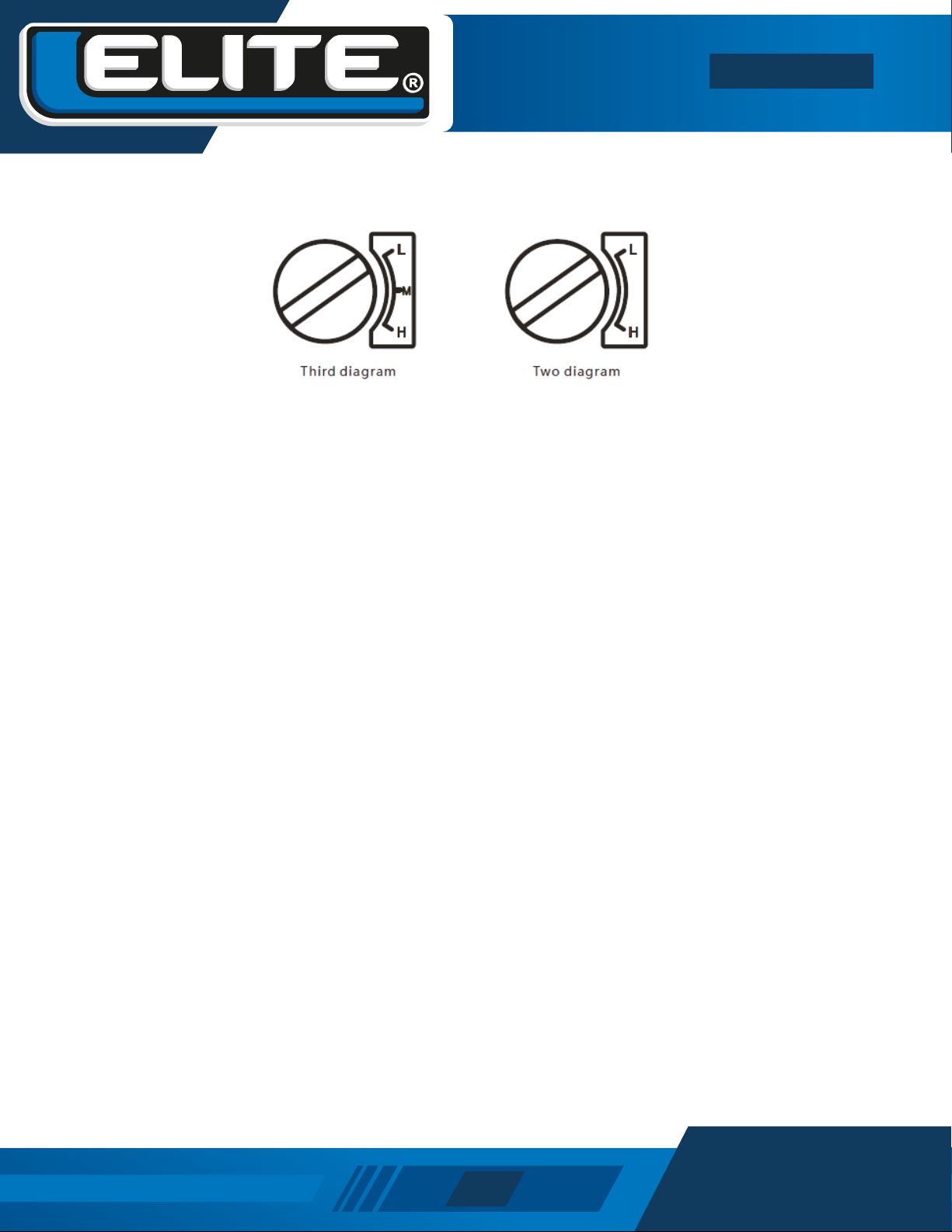

DIAGRAMA TRIPLE
DIAGRAMA DOBLE
Bm5016

Conexión a tierra
Esta herramienta debe estar debidamente conectada a tierra para evitar el choque eléctrico. El dispositivo de puesta a tierra
debe tener el cable estándar y un enchufe de puesta a tierra con una línea especial de puesta a tierra.
Tierra falsa en la línea de fuego o la línea trifásica toma de tierra conectada con el dispositivo de puesta a tierra se conecta
a la eterna para que pueda trabajar con el cable verde amarillo conec- tado al orificio de la clavija y la pieza de conexión
al mismo tiempo y la tierra conexión.
6. Solución de problemas
Keep Working
KEEP WORKiNG
01
Keep Working
KEEP WORKiNG
05
FALLAS POSIBLES CAUSAS SOLUCIÓN
Base magnética no tiene
succión
Interruptor de encendido no responde
Repare el interruptor
No recibe energía
Repare el la entrada de energìa
El fusible esta quemado
Reemplace los fusibles
Corto circuito o quema de electromagnetismo
Reemplace el puente magnètico
No esta absorbiendo la base de acero Reemplace la base de adsorciòn
Tarjeta de circuitos esta quemada
Reemplace la tarjeta de circuitos
Máquina no funciona
luego de estar encendida
Interruptor de encendido no responde
Repare el interruptor
Union suelta
Revise el conector del taladro
No hay buen contacto entre commutador
Reemplace el cepillo eléctrico
Quema de estator o estructura
Reemplace el estator
Máquina con poca succión
Adsorciòn de base muy delgada
Agregue material para engrosar la base
Adsorciòn de base muy pequeña
Agregue material o suelde material mientras hace el trabajo
Diodo puede estar dessoldado
Suelde de nuevo
Guia de mango no funciona
Corte de la llave del eje
Reemplace la llave del eje
Rueda y estante mal colocados Destornille los tornillos de la base, remueva base para reparar
Taladro fuera del agujero
eliptico
Taladro y asegurador estan sueltos
Asegure los tornillos
Corte unilateral de broca
Pula los agujeros
Superficie de adsorciòn esta sucio
Limpie la superficie
Bm5016

Keep Working
KEEP WORKiNG
01
Keep Working
KEEP WORKiNG
14
TIEMPOS DE GARANTÍA
CONSIDERACIONES ESPECIALES
- Sila herramienta espara alquiler la garantía es de 3 meses.*
- El tiempo de garantia se gozará a partir de la fecha de compra del consumidor final.
Si este producto Elite falla debido a un defecto de material o de fabricación dentro del plazo de un año a partir de la fecha de compra, devuélvalo a cualquier tienda de distribución
autorizada Elite, Centros de Servicio Corporativo, Autorizado u otro punto de venta Elite para que sea reparado gratuitamente
(o reemplazado si la reparación resulta imposible).
PLANTAS
ELÉCTRICAS
SISTEMAS PUERTAS
AUTOMÁTICAS
CARETAS Y EQUIPOS
DE SOLDADURA
HERRAMIENTAS
ELÉCTRICAS
Esta garantía NO APLICA por mantenimiento inapropiado, la vida de un motor depende
de las condiciones en las que es operado y el cuidado que reciba. En algunas aplicacio-
nes como en construcción y trabajo continuo en campamentos, las plantas eléctricas son
usualmente utilizadas en medios donde hay polvo e impurezas, lo que puede causar un
desgaste prematuro.
Tal desgaste, cuando es causado por impurezas, polvo, residuos de la limpieza, o
cualquier otro material abrasivo que haya entrado en el motor por causa de un manteni-
miento inapropiado no es cubierto por la garantía
La garantía incluye en el mismo tiempo partes mecánicas como electrónicas siempre y
cuando no se incurra en una negación de garantía.
* Para que la garantía sea efectiva durante 2 años, se debe efectuar una revisión
de mantenimiento anual, antes de finalizar cada año en curso de uso del equipo,
en esta revisión se realizará una evaluación del equipo y se le entregará un visto
bueno al equipo para prolongar la garantía durante 1 año más.
La garantía podrá no ser renovada si el equipo se encuentra muy deteriorado. La
revisión del primer año, no tiene costo en mano de obra para el usuario /
propietario del equipo. Esta revisión no incluye los elementos que deben ser
sustituidos por desgaste y/o mal uso.*
* Se excluye de este tiempo de garantía generadores, compresores, hidrolavado-
ras y aspiradoras de marca ELITE, los cuales gozarán de
1 año de garantía*
- Las baterías son consideradas piezas de desgaste y no las cubren los 2 años de garantía, pero ante cualquier falla otorgamos un tiempo de 1 año a
partir de la compra para que se acerque a cualquier Centro de Servicio corporativo o autorizado de nuestra marca para la respectiva revisión.
- Las herramientas que son trabajadas en ambientes de polvo y alta contaminación por partículas que tengan contaminación interna, se recomienda su
eliminación con aire comprimido (máx. 3 bares).
- Incluye un mantenimiento preventivo gratuito durante el primer año de garantía, el mantenimiento no incluye piezas de desgaste.
NOTA:
WaRRanty
años DE GaRaNTía
YEaR
KEEP WORKiNG
WaRRanty
años DE GaRaNTía
YEaR
KEEP WORKiNG
WaRRanty
años DE GaRaNTía
YEaR
KEEP WORKiNG
Bm5016

KEEP WORKiNG
Keep Working
User manual
Please read this manual carefully,
contains important safety information.
MAGNETIC BASE DRILL
BM5016
Bm5016

KEEP WORKiNG
Keep Working
CONTENT
1. Descriptions of products
2. Electrical safety, Safety instructions
3. Technical data
4. Application
5. Magnetic core drill operating instructions
6. Fault handing
7. Warrenty
1
2
3
3
4
5
6
Bm5016

1. Descriptions of products
Magnetic drill is a kind of electric tool for adhering and drilling on the horizontal level,side face and top face,and widely used
in the building,bridge building, and ship building indus- tries and so on. You can use the magnetic drill when you can not
use drill press and electric hand drill to drill huge steel workpieces or in field operation. It's very convenient to use, flexi-
ble, can reduce labor intensity, improve the machining precision and work efficiency.
Cautions
1. Please read the manual carefully before use, to understand the magnetic base drill structure; electromagnetic sucker, elec-
tric drill and transmission functions.
2. Before installing or remove the drill must confirm the motor switch is closed and the plug.
3. Using a drill bit after clamping, key wrench must be removed, while the drill must be sharp, for morse taper shank drill
should pay attention to the flat iron tail at the cone sleeve waist groove insert cone sleeve. Remove the drill, the inclined
flat iron is inserted on the oblique iron just bit dropping hammer sleeve waist groove.
4. And its operation must be put in the fuselage behind the cable, away from the drill bit
5. In the switching power supply, electric and magnetic switch must be in the off position
6. Drilling machine must be used when using engine coolant. The use of cooling liquid (soap) according to the ratio of wate-
red, absolutely can not direct use water cooling. Otherwise very easy to damage, and the main internal rust on the drill bit
can't get it out. No internal machine water, otherwise it will burn the circuit board.
7. Such as the use of the stepless speed regulation, models of constant power overload prote ction, the machine during use
motor suddenly stop functioning, then in the function of over load protection device, the steps are as follows: a, turn off the
power switch, paused for a few minutes; b, weight of the plug, then open the motor.
8. The use of magnetic base drill, must wear a seat belt buckle.
9. No rough operation personnel, feed can not handle in order to work fast and pressed down the machine feed, so lossy
bit and machine
10. Non-magnetic materials can not drill with magnetic base, if the non-magnetic material punching need to choose the mag-
netic base drill with sucker.
11. Cannot use at the same time, electric welding machine and magnetic base drill on the same piece of steel plate, so that
the operating from electric shock danger.
Warning: magnetic drill equipped with a safety rope, when operating, make sure the magne- tic drill and the object is faste
ned by the rope.In case of power failure suddenly, causing the machine fall off or thrown objects and cause accidents.
Attention: our company does not assume any responsibility because the machine is not solid or fixed safety facilities are
not in appropriate place cause accident.
Keep Working
KEEP WORKiNG 01
Keep Working
KEEP WORKiNG 01
Bm5016

2. Electrical safety
Tool before connecting power, using the socket must be able to fit the plug machine. The 380v model to determine the fire
and. Line the correct docking, power supply socket with the need of professionals to complete. Do not arbitrarily change the
plug, adapter plugs can't pick. The electric tool wire used together.
Safety instructions
1.Please read this manual carefully before using the magnetic drilling characteristics and rules of operation, the operator must
go through specialized training, fully understand before operating the machine. The machine can not be in the dust, flam-
mable, explosive gaswor
-king under the dangerous environment, workplace should have good lighting conditions, kept clean and inan orderly.
2.Please confirm the voltage volts before use, high working voltage exceeds the rated volta- ge of the +5%, such as over,
will cause the motor burned or leakage accident resulting in pers- onal injury.
3.Operating personnel must be absorbed in the work, not only to keep a clear mind and more rational operation. Tired,
drinking or taking drugs, stimulants, drug, do not operate the ma- chine when using power tools, as long as a little distraction
may occur for the serious cons- equences of accidents.
4.To wear appropriate clothing operating the machine. When you work, mustn't be too loose clothes, wear jewelry. Mustn't
let the hair, clothes, gloves contact rotating parts on the ma- chine. Loose clothing or jewelry, long hair easy to tangle acci-
dent.
5.don't use electric tools, must have the machine stored in children can not get. Don't let un- familiar with machine operation
method and don't read the manual people use the machine.
6.Don't let internal motor with water,ventilation hole can not be blocked when operating the machine so as to avoid motor
leakage or because of poor heat burned.
7.operating the machine please confirm the drilling position whether there is danger, such as powerlines, gas pipelines, water
pipe etc..
8.The magnetic drill with a safety rope, work on the walls and ceiling, must fasten safety rope, at the same time the use of
spray cooling tool. And to drill down to the iron scurf, should take the corresponding protective measures.
9.The magnetic base drill should be started in idle state, prohibit starting with load, so as not to damage the magnetic base
drill high-altitude operations, please note that the magnetic fixed firmly, to prevent the magnetic base drill down.
10.Powerline should be rubber cable used in line with national standards, at the same time the machine should be connected
to the power leakage protection switch and guarantee grounding reliable grounding.
11.Installation or mobile machine must switch off the machine, and then cut off the machine power supply, mobile magnetic
base drill, he should raise the magnetic base drill, can not drag on the operating surface, damage to the antimagnetic seat
or the workpiece surface.
12.Not to cut off the power line or replace the plug, so as to avoid the occurrence of circuit board burned or magnetic seat
burn.
13.After the machine in a cumulative 300 hours of work, should check whether you need to replace the brush, after 3 months
of use to the machine safety inspection in maintenance, must use the original parts, in order to enable the machine to achieve
the best state, at the same time all about machine maintenance and inspection shall be conducted by professional personnel
to complete.
14.Warning: using non factory original accessories, easy to cause the tool damage, even pers- onal injury.
Keep Working
KEEP WORKiNG 01
Keep Working
KEEP WORKiNG 02
Bm5016

Keep Working
KEEP WORKiNG 01
Keep Working
KEEP WORKiNG 03
3. Technical data
You can choose following cutters:
Notice: In order to constantly improve products, our company reserves the right to change technical data without prior
inform.
Versatile magnetic drill advantage
The features of machine: small size, light weight, high efficiency, multi-gear mechanical gear speed control device, it can
be used for many purposes. The feature of motor: constant power, soft start, electronic stepless speed control, overload
protection. Etc.Multifunctional magnetic drill can be used in construction sites or workshop, can be used for twist drill, hollow
drill, and reaming, bearizing, tapping, or cutter. Also in the implementation of tough job, as in the pipe, anti-magnetic surfa-
ce or on the complex structure of the material drilling, choosing a good model can also be maintained in good working
condition and the efficient and economical way of working.
ajar
4. Application
While drilling on horizontal level, move the machine to the workpiece, then plug in. Turn on the magnetic control switch, fit
on the bit after the magnetic base fixed firmly, and then rotate the handle to move the bit to the workpiece. Turn on the
motor switch to drill. Keep the load around 0.05mm/r. Do not overexert in case of overload.
While drilling on the side face, we need two operators, and one guardian as well. Move the machine to the workpiece, then
plug in. Turn on the magnetic control switch until the magne- tic base fixed firmly(the operator need to hold the machine
during this period), and then fasten the safe belt in case of sudden dropping. Fit on the bit, rotate the handle to move the
bit to the workpiece and then turn on the motor switch to drill. Keep the load around 0.05mm/r. Do not overexert in case
of overload.
While drilling on top surface, we also need two operators, and one guardian as well. Try not to drill on this way. While choo-
sing this way, take some corresponding protection consider the fastness and the scrap iron. As to other ways, operators
can use flexibly according to the situat- ion. But do consider the safety.
Power 1.750W
Input current 110V - 60Hz
Max attraction 16.500 N
No load speed 100 - 700 RPM
Bm5016

Keep Working
KEEP WORKiNG 01
Keep Working
KEEP WORKiNG 04
Position descript
1.Low-speed gear: L, high-speed gear: H, medium-speed gear: M. (Third gear models)
2.Only change the gear when machine is not working.
3.You should rotating the spindle and push the shift button when you change the gear.
4.Machine running at full speed, overload or get stuck, do not shift.
L-LOW SPEED: For hard materials, large drill bit (cutter tools),
tapping M-MID SPEED: For the appropriate size, hollow drill,
twist drill H-HIGH SPEED: For soft material, small drill bit holder. (cutter tools)
The function of multifunctional magnetic hollow drill
The features of machine: small size, light weight, high efficiency, multi-gear mechanical gear speed control device, it can
be used for many purposes. The feature of motor: constant power, soft start, electronic stepless speed control, overload
protection. Etc.
Multifunctional magnetic hollow drill, can be used for twist drill, hollow drill, reamer, milling cutter. etc. Hollow drill holes is
very economical way. Multi-gear change gear transmission, based on the size of the drill bit and the drilling material the
user can operate the machines to select the appropriate gear. you can change the speed by different gear, so multifunctional
magnetic hollow drill can improve efficiency.
5. Magnetic core drill operating instructions
1.Plug the power plug, the drill bit aim at processing position, make the magnetic switch is opened, so that the magnetic is
adsorbed on the surface of steel plate magnetic materials. No impurities on the surface, and check whether the attractive
force is normal or not.(ge- neral plate thickness should be more than 10mm)
2.Please placed the magnetic base drill required from the drilling near site and select the appro priate adsorption mate-
rial.And will handle hole safety rope penetrates into the frame, the other one is in fastening frame after the penetration of
the buckle, and then close the safety rope buckle. Hand and pull off, should not loose and mobile.
3.For a support screw, regulating the support screw that the bottom touches the workpiece surface.
4.For the magnetic base is provided with the angle of the drill, the use of angle wrench movem- ent angledisk in the annex
to the belt rack makes bit central alignment processing position, tighten the angle wrench.
5.Open the electric drill switch, check whether the drill bit beat, sound is normal, if everything is normal can turn the handle
to feed.
6.Start feeding should be slow, gives the quantity of about 0.05mm/rin general, not too much force, to prevent overload.
7.If the drill for kill suddenly stopped, you must turn off the power switch immediately, (Must close the magnetic control
switch).
Bm5016

Keep Working
KEEP WORKiNG 01
Keep Working
KEEP WORKiNG 05
8.Please shut down for a period of time machine in continuous use for 2-3 hours, in case mag- netic base is overheated
and leakage or burned.
9.Should be filled with cooling water or cooling liquid using hollow drill, turn on the tap,and let it flow out slowly
6. Fault handing
FAULTS CAUSES ELIMINATION METHODS
Magnetic base
without suction
Switch contact undesirable Repair the switch
Power supply is broken Repair the power supply
The fuse burn out Replace the Fuses
Electromagnet short circuit or burn out Repair or replace the magnetic bridge
Adsorption not on the steel frame Change the adsorption surface
Circuit board burn out
Change the circuit board
Machine did not
run after the jump
Switch contact undesirable Repair and change switch
Joint loose
Check the electric drill part connector
Brush and commutator poor contact
Repair or replace the electric brush
Drill the armature or stator coil burn out Changing the armature or stator
Magnetic little
suction
Adsorption artifacts thin
Replace the adsorption surface or thickening adsorption surface
Adsorption on the surface is small Replace the adsorption surface or temporary welding
thick surface adsorption
Support bar between the adsorption surface Support bar top tight
Diode may be virtual welding Re Welding
Turn the handle gu
ide does not work
Shaft key cut Replace the shaft key
Wheel and rack misplace
Unscrew the rack bottom screw rem, ove guide to repair
Drill out the
elliptical hole
For a drill and a fastener is loose
Correction of verticality tighten the fasteners
Bit unilateral cutting Grind anew
Adsorption surface have sundry Eliminate clutter
Bm5016

Keep Working
KEEP WORKiNG 01
Keep Working
KEEP WORKiNG 14
WaRRanty
año DE GaRaNTía
YEaR
KEEP WORKiNG
WARRANTY TIMES
SPECIAL CONSIDERATIONS
If this Elite product fails due to a material or manufacturing defect within one year from the date of purchase, return it to any authorized Elite distribution store, Corporate Service
Centers, Authorized or other Elite point of sale for It is repaired free of charge (or replaced if repair is impossible).
POWER
PLANTS
AUTOMATIC
DOOR SYSTEMS
WELDING MASKS
AND MACHINES
ELECTRIC
TOOLS
This warranty DOES NOT APPLY for improper maintenance, the life of an engine
depends on the conditions in which it is operated and the care it receives. In some
applications such as construction and continuous work in camps, power plants are usually
used in environments where there is dust and impurities, which can cause premature
wear.
Such wear, when caused by impurities, dust, cleaning debris, or any other abrasive
material that has entered the engine due to improper maintenance is not covered by the
warranty.
The warranty includes mechanical and electronic parts at the same time as long as a
warranty denial is not incurred.
* For the warranty to be effective for 2 years, an annual maintenance review must
be carried out, before the end of each year in the course of the use of the
equipment, in this review an evaluation of the equipment will be carried out and an
approval will be given to the equipment to extend the warranty for 1 more year.
The warranty may not be renewed if the equipment is badly damaged. The first
year review has no labor cost for the user / owner of the equipment. This review
does not include items that must be replaced by wear and / or misuse.*
* Generators, compressors, pressure washers and vacuum cleaners of the
ELITE brand, which will have a 1 year warranty, are excluded from this warranty
period.*
For more information visit our website:
- If the tool is for rent the warranty is 3 months.
- The warranty time will be enjoyed from the date of purchase of the final consumer.
- Batteries are considered wear parts and are not covered by the 2-year warranty, in case of any failure we grant a time of 1 year from the purchase for
you approach any corporate or authorized Service Center for the right check.
- Tools that are used in dusty environments and high contamination by particles and as result have internal dirt, it is recommended to remove them with
compressed air (max. 3 bar).
- Tools that are used in dusty environments and high contamination by particles and as result have internal dirt, it is recommended to remove them with
compressed air (max. 3 bar).
NOTA:
WaRRanty
años DE GaRaNTía
YEaR
KEEP WORKiNG
WaRRanty
años DE GaRaNTía
YEaR
KEEP WORKiNG
WaRRanty
años DE GaRaNTía
YEaR
KEEP WORKiNG
Bm5016

KEEP WORKiNG
Keep Working
KEEP
WORKiNG
