Extol craft 402114 Installation and operating instructions

4 0 2114

Původní návod kpoužití

Preklad pôvodného návodu

na použitie

Az eredeti használati

utasítás fordítása

Obr. 1/ 1. ábra

Obr. 2/ 2. ábra

Obr. 3/ 3. ábra

Obr. 4/ 4. ábra

Obr. 5/ 5. ábra

Obr. 6/ 6. ábra

Obr. 7/ 7. ábra

OFF

Obr. 8/ 8. ábra

Li-ion

Obr. 9/ 9. ábra

Úvod

Vážený zákazníku,

děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením

tohoto výrobku. Výrobek byl podroben testům spolehlivosti, bezpeč-

nosti akvality předepsaných normami apředpisy Evropské unie.

S jakýmikoli dotazy se obraťte na naše zákaznické aporadenské centrum:

www.extol.cz  [email protected] 

Tel.: +420 577 599 777

Výrobce: Madal Bal a. s.

Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika

Datum vydání: 18. 7. 2019

I. Technické údaje

Objednávací číslo 402114

Unášeč 1/4" (šestihran)

Max. kroutící moment 3 Nm

Nastavitelný kroutící moment Ano

Nastavitelný počet stupňů kroutícího momentu 7

Max. průměr šroubu 6,3 mm

Otáčky bez zatížení 200 min-1

LED dioda pro osvětlení pracovního místa Ano

Integrovaná LED svítilna vrukojeti akušroubováku Ano

Automatická blokace otáčení vřetena

pro manuální šroubování při vybité baterii Ano

Doba nabíjení zcela vybitého akumulátoru

do plného nabití 4-5 hod.

Doba svícení LED svítilny 1) 5-6 hod.

Typ akumulátoru Li-ion

Napětí/kapacita akumulátoru 3,6 V (DC)/1500 mAh

Vstupní napětí/frekvence/proud nabíječky 220-240 V~50 Hz

Výstupní napětí/proud nabíječky 5 V(DC) /500 mA

Hmotnost 0,45 kg

Krytí akušroubováku IP 20

Dvojitá izolace nabíječky ano

Hladina akustického tlaku LpA; nejistota K2) 62 dB(A) ±3

Hladina akustického výkonu LwA; nejistota K2) 73 dB(A) ±3

Max. celková hodnota vibrací

při šroubování; nejistota K3) ah=0,22 m/s2±1,5

Tabulka 1

1) Uvedená doba svícení se vztahuje kplně nabitému akumulátoru bez

použití akušroubováku.

2) Hodnota akustického tlaku, výkonu a vibrací byla zjištěna dle poža-

davků normy EN 62841-1/EN 62841-2-2, aproto tato hodnota může

být použita pro odhad zatížení pracovníka vibracemi při používání

ijiného elektronářadí.

3) Uvedená hodnota vibrací se může lišit vzávislosti na velikosti šroubu

azatížení.

Je nutné určit bezpečnostní měření kochraně obsluhující osoby, která

jsou založena na zhodnocení zatížení vibracemi za skutečných podmínek

používání, přičemž je nutno zahrnout dobu, kdy je nářadí vypnuto nebo

je-li vchodu, ale není používáno. Stanovte dodatečná opatření kochraně

obsluhující osoby před účinky vibrací, která zahrnují údržbu přístroje

anasazovacích nástrojů, organizaci pracovní činnosti apod.

II. Charakteristika-účel použití

 Akušroubovák Extol® Craft 402114 je určen kutahování apovolování

šroubů, matic amalých krátkých vrutů do dřeva např. při montáži

nábytku.

yUnášeč nástroje je šestihran pro hroty 1/4“ suzamykacím mechani-

zmem pro ochranu proti vypadnutí hrotu zunášeče, viz. obr.1.

yRukojeť akušroubováku je možné přetočit do jedné přímky stělem

(prodloužit tělo) ašroubovat ve vzdálenějších místech, které by jinak

byly bez této funkce akušroubovákem nedosažitelné, viz obr.2.

yAkušroubovák má prstenec pro nastavení optimálního kroutícího

momentu pro ochranu před „stržením“ vzoru hlavy šroubu či hran

hrotu nebo poškozením šroubovaného materiálu při dotahování či

povolení, které hrozí při použití vyššího kroutícího momentu, než je

zapotřebí, viz obr.3.

yKontrolními LED diodami lze před použitím akušroubováku zjistit stav

nabití akumulátoru apřípadně jej před dlouhodobější prací nechat

plně dobít, viz. obr.4.

yDíky Li-ion akumulátoru je možné akumulátor dobít ize stavu neúpl-

ného vybití, aniž by se tím snižovala jeho kapacita, což umožňuje mít

akušroubovák brzy připravený kdlouhodobějšímu použití.

yLi-ion akumulátor ztrácí energii vlivem samovybíjení velmi pomalu

avydrží dlouho nabitý. Akušroubovák je tak možné použít ihned vpřípadě

potřeby bez nutnosti dobíjení po dlouhodobějším odstavení zprovozu.

yAkušroubovák má automatické zablokování rotace vřetena při uvol-

něném provozním spínači, což umožňuje akušroubovák použít jako

klasický manuální šroubovák za ručního otáčení těla akušroubováku,

pokud je jeho akumulátor vybitý.

yLED dioda pod tělem akušroubováku osvětluje pracovní místo po

uvedení akušroubováku do chodu, viz obr.6.

yIntegrovaná LED svítilna vespod rukojeti umožňuje použít akušrou-

bovák jako svítilnu za nedostatečných světelných podmínek vmístě

práce, viz obr.7.

III. Součásti aovládací prvky

Obr.8; pozice, popis

1) Hrot (nástroj)

2) Uzamykací mechanismus nástroje

3) Prstenec pro nastavení kroutícího momentu

4) LED diody pro kontrolu úrovně nabití akumulátoru

5) Tlačítko pro přetočení rukojeti do vodorovné polohy azpět

6) Tlačítko pro změnu směru otáčení vřetena/ pojistka proti

neúmyslnému stisknutí povozního spínače ve střední poloze tlačítka

7) Přetočitelná rukojeť

8) Provozní spínač

9) Konektor pro připojení nabíječky

10) Integrovaná LED svítilna vespod rukojeti

11) LED dioda pro osvětlení pracovního místa

IV. Před uvedením do provozu

•UPOZORNĚNÍ

yPřed použitím si přečtěte celý návod kpoužití aponechte jej přiložený

uvýrobku, aby se sním obsluha mohla seznámit. Pokud výrobek komu-

koli půjčujete nebo jej prodáváte, přiložte kněmu itento návod kpoužití.

Zamezte poškození tohoto návodu. Výrobce nenese odpovědnost za

škody či zranění vzniklá používáním přístroje, které je vrozporu stímto

návodem. Před použitím přístroje se seznamte se všemi jeho ovládacími

prvky asoučástmi ataké se způsobem vypnutí přístroje, abyste mohli

ihned vypnout případě nebezpečné situace. Před použitím zkontrolujte

pevné upevnění všech součástí azkontrolujte, zda nějaká část přístroje

jako např. bezpečnostní ochranné prvky nejsou poškozeny, či špatně

nainstalovány. Přístroj spoškozenými částmi nepoužívejte azajistěte

jeho opravu vautorizovaném servisu značky- viz kapitola Servis aúdržba.

yPřed vkládáním/výměnou nástroje odpojte konektor nabíječky

zakušroubováku.

NABITÍ AKUŠROUBOVÁKU

•UPOZORNĚNÍ

yAkušroubovák je dodávaný jen včástečně nabitém stavu, proto je

nutné jej před použitím nabít.

Stisknutím tlačítka obr.8, pozice 4lze ověřit úroveň nabití akumulátoru

(viz také obr.4). Úroveň nabití akumulátoru je signalizována příslušnou

barvou svítící LED diody. Pokud po stisknutí tlačítka svítí kromě ostatních

diod také zelená dioda, je akumulátor plně nabitý. Pokud svítí oranžová

ačervená dioda bez zelené, je akumulátor středně nabitý. Pokud svítí

pouze červená dioda, je akumulátor vybitý aje potřeba jej nabít.

1. Konektor nabíječky zasuňte do konektoru akušroubováku, obr.8,

pozice 9. Vždy nejprve před připojením nabíječky do zásuvky sel.

proudem připojte konektor nabíječky kakušroubováku.

2. Před zasunutím nabíječky do zásuvky sel. proudem zkontrolujte,

zda hodnota napětí vzásuvce odpovídá hodnotě 220-240 V~50 Hz.

Nabíječku je možné používat vtomto rozsahu napětí.

Nabíječku před zasunutím do zásuvky snapětím zkontrolujte, zda

nějaká její část není poškozena, pokud ano, nabíječku nepoužívejte

ajejí výměnu zajistěte vautorizovaném servisu značky Extol®

(servisní místa naleznete na webových stránkách vúvodu návodu).

yPo připojení nabíječky do zásuvky sel. proudem dojde krozsvícení

červené LED diody bez stisknutí tlačítka obr.8, pozice 4. Jakmile je

akumulátor plně nabitý, bude svítit pouze zelená dioda bez stisknutí

tlačítka obr.8, pozice 4. Úroveň nabití akumulátoru vprůběhu nabíjení

lze zjistit stisknutím výše zmíněného tlačítka, přičemž úroveň nabití

bude signalizována diodami výše zmíněnou barevnou signalizací diod.

V průběhu nabíjení nelze akušroubovák uvést do chodu aje možné pouze

zapnout svítilnu stisknutím plastového průhledu svítilny, viz obr.7.

3. Po ukončení nabíjení (doba do plného nabití akumulátoru ze stavu

úplného vybití je 4-5 hod., avšak akumulátor je možné dobíjet

nezávisle na úrovni jeho nabití bez snížení jeho kapacity) nejprve

odpojte nabíječku od zdroje el. proudu apoté konektor nabíječky od

akušroubováku, nikoli vopačném pořadí kroků.

VLOŽENÍ/VÝMĚNA NÁSTROJE

•UPOZORNĚNÍ

yPřed vložením nástroje vždy odpojte konektor nabíječky

zakušroubováku

yDo unášeče nástroje vložte šestihranný nástroj svelikostí 1/4“

postupem dle obr.1.

ZMĚNA POLOHY RUKOJETI

yAkušroubovák má možnost prodloužení těla přetočením rukojeti do

jedné přímky společně stělem pro šroubování ve vzdálenějších mís-

tech, které by jinak bez přetočení rukojeti nebylo možné.

Za tímto účelem stiskněte tlačítko dle obr. 8, pozice 5a rukojeť přetočte

do vodorovné polohy či zpět do „zalomené“ polohy, viz obr.2.

NASTAVENÍ VHODNÉHO KROUTÍCÍHO MOMENTU

PRO UTAHOVÁNÍ/POVOLOVÁNÍ

yAby nedošlo ke stržení vzoru hlavy šroubu, hran hrotu či poškození

materiálu, do kterého je šroub šroubován vlivem příliš vysokého

kroutícího momentu např. při šroubování tenkých šroubů do měkkých

materiálu, je vhodné otáčením prstence pro nastavení kroutícího

momentu nastavit postupně vyšší kroutící moment vrozsahu stupně

1- 7, viz obr.3. Jakmile je dosaženo nastaveného kroutícího momentu,

přestane se hrot otáčet avřeteno začne uvnitř akušroubováku „přes-

kakovat“ aniž by se otáčelo. Pokud není šroub zvoleným nastaveným

momentem dostatečně zašroubován či povolen, je nutné zvýšit

kroutící moment opotřebný stupeň. Optimální nastavení kroutícího

momentu je vhodné provést praktickou zkouškou na vzorku šroubova-

ného materiálu spoužitím téhož materiálu ašroubu.

NASTAVENÍ SMĚRU OTÁČENÍ VŘETENA/BLOKACE

OTÁČENÍ VŘETENA

yPro utahování přepněte přepínač směru otáčení doprava apro povolo-

vání doleva, viz obr.5.

yPro případ neúmyslného uvedení akušroubováku do chodu, např.

pokud akušroubovák nepoužíváte nebo necháváte-li jej bez dozoru,

přepněte tentýž přepínač do střední polohy. Tím dojde kzablokování

provozního spínače proti neúmyslnému stisknutí atím ineúmyslnému

uvedení akušroubováku do chodu.

V. Zapnutí/vypnutí

yPro uvedení akušroubováku do chodu stiskněteprovozní spínač (obr.8,

pozice 8) atím dojde také rozsvícení LED diody pro osvětlení pracovní-

ho místa (obr.8, pozice 11), viz také obr.6.

yPro vypnutí provozní spínač uvolněte.

yPokud během chodu přístroje bude patrný nestandardní zvuk, vibrace

či chod, přístroj ihned vypněte azjistěte aodstraňte příčinu nestan-

dardního chodu. Je-li nestandardní chod způsoben závadou uvnitř

přístroje, zajistěte jeho opravu vautorizovaném servisu značky Extol®

prostřednictvím prodejce nebo se obraťte přímo na autorizovaný servis

(servisní místa naleznete na webových stránkách vúvodu návodu).

Poznámka:

yAkušroubovák není možné uvést do chodu, pokud se nabíjí.

VI. Způsob práce

yNa šroub nasaďte nejprve hrot apakakušroubovák uveďte do chodu, jinak

otáčející se nástroj nedosedne do hlavičky šroubu amůže zněj sklouznout.

yAkušroubovák je určen pro utahování apovolování šroubů smax. průmě-

rem 6,3 mm amalých krátkých vrutů do měkkého dřeva. Délka aprůměr

použitelných vrutů záleží na tvrdosti dřeva, aproto nejprve vyzkoušejte,

zda akušroubovák zvládne zvolený vrut do dřeva našroubovat.

yAkušroubovák při práci pevně držte.

yPřed odložením akušroubováku jej vypněte avyčkejte, až se unášeč

přestane otáčet. Otáčející se unášeč může oněco zavadit, což může

vést ke ztrátě kontroly nad přístrojem.

yAkušroubovák nepřetěžujte. Dodržujte pravidelný režim práce

spřestávkami.

OCHRANA AKUMULÁTORU

PROTI NÁRAZOVÉMU ODBĚRU

PROUDU

•UPOZORNĚNÍ

yAkumulátor akušroubováku je vybaven elektronickou ochranou proti

nárazovém odběru proudu při více vybitém akumulátoru, který ho poško-

zuje.Tato ochrana se projevuje tak, že při více vybitém akumulátoru se

chod akušroubováku najednou zastaví ipři stisknutém provozním spínači.

Po uvolnění aopětovném stisknutí provozního spínače po určité chvíli, se

akušroubovák opět na krátkou chvíli rozběhne, ale pak se jeho chod opět

zastaví. Nejedná se ovadu akumulátoru, ale elektronickou ochranu.

Tato ochrana se nevztahuje na LED svítilnu vrukojeti, protože má velmi

nízký odběr proudu.

Pokud bude svítilna svítit málo, doporučujeme akumulátor nabít

anenechávat světlo svítit do úplného vybití akumulátoru.

yAkumulátor podléhá opotřebení vzávislosti na stáří aintenzitě použí-

vání. Je přirozeným jevem, že starý či hodně používaný akumulátor má

nižší kapacitu, tj. rychleji se vybíjí aje nutné jej častěji nabíjet, klesá

výkon přístroje.

VII. Bezpečnostní pokyny

pro akušroubovák

yPři práci sakušroubovákem může dojít kzasažení skrytých elektrických či

jiných rozvodných vedení, což může způsobit zranění nebo vznik hmot-

ných škod. Akušroubovák držte za plastové úchopové části, neboť životu

nebezpečné napětí napětí může být přivedeno na kovové části akušrou-

bováku amůže vést ke zranění či usmrcení obsluhy elektrickým proudem.

yK vyhlédání takovýchto skrytých vedení použijte vhodná detekční zařízení

elektřiny akovu apokud to je to možné, zjistěte umístění rozvodů zvýkresů.

Akušroubovák za chodu vytváří elektromagnetické

pole, které může negativně ovlivnit fungování aktiv-

ních či pasivních lékařských implantátů (kardiostimu-

látorů) aohrozit život uživatele. Před používáním toho-

to nářadí se informujte ulékaře či výrobce implantátu, zda můžete

stímto přístrojem pracovat.

yPřed výměnou nástroje, údržbou, pokud jej necháváte bez dozoru,

přepravou askladováním uzamkněte provozní spínač přepnutím

přepínače směru otáčení do střední pozice, aby nemohlo dojít kneú-

myslnému uvedení do chodu.

yPřístroj nepoužívejte kjinému účelu použití než ke kterému je určen.

Přístroj neupravujte pro jiný účel použití.

VIII. Bezpečnostní pokyny

kakumulátoru anabíječce

yPři špatném zacházení sakušroubovákem může dojít kúniku elektro-

lytu zakumulátoru. Zamezte kontaktu elektrolytu spokožkou. Dojde-

li kpotřísnění pokožky, důkladně ji umyjte vodou. Vpřípadě zasažení

očí je důkladně vypláchněte čistou vodou akonzultujte slékařem.

Vpřípadě požití vyhledejte lékařskou pomoc.

yZamezte používání nabíječky osobám (včetně dětí), jimž fyzická, smy-

slová nebo mentální neschopnost či nedostatek zkušeností aznalostí

zabraňuje vbezpečném používání spotřebiče bez dozoru nebo pouče-

ní. Děti si se spotřebičem nesmějí hrát.

yAkušroubovák nabíjejte vsuchém prostředí adbejte na to, aby se

do nabíječky nedostala voda. Nabíječka je určena pro použití pouze

vuzavřených prostorech.

yNabíječku udržujte čistou aneprovozujte jí na snadno vznětlivém

povrchu av prostředí snebezpečím výbuchu apožáru.

yAkušroubovák nabíjejte jen po dobu potřebnou knabíjení. Proces

ukončení nabíjení je signalizován změnou svítící LED diody zčervené

diody na zelenou.

yAkušroubovák nabíjejte pouze originálním akumulátorem, který je

dodáván výrobcem kdanému modelu nářadí (obj. číslo nabíječky

402114B). Použití jiné nabíječky může vést knebezpečným situacím

(např. požáru, či výbuchu).

yAkumulátor nabíjejte vrozmezí teplot 0°C <t ≤40°C. Mimo tento

teplotní rozsah musí být zajištěna teplotní kompenzace okolím.

yPokud akušroubovák nepoužíváte, přelepte konektor pro připojení kon-

covky nabíječky lepící páskou, aby nemohlo dojít ke zkratování zabudo-

vaného akumulátoru přemostěním kontaktů kovovými předměty, např.

šponami, šrouby apod. Zkrat může způsobit požár nebo popáleniny.

yAkušroubovák chraňte před nárazy, vlhkostí, přímým slunečním zářením,

teplotami vyššími než 50°C azabudovaný akumulátor nikdy neotvírejte.

yPři poškození anevhodném používání akušroubováku/akumulátoru

zněho mohou unikat páry. Při nabíjení zajistěte dobré odvětrání

apřívod čerstvého vzduchu. Výpary dráždí dýchací cesty. Vpřípadě

potíží vyhledejte lékaře.

yKonektor nabíječky, vidlici nabíječky do zásuvky sel. proudem

akonektor akušroubováku udržujte čisté achraňte je před zanesením

apoškozením či deformací.

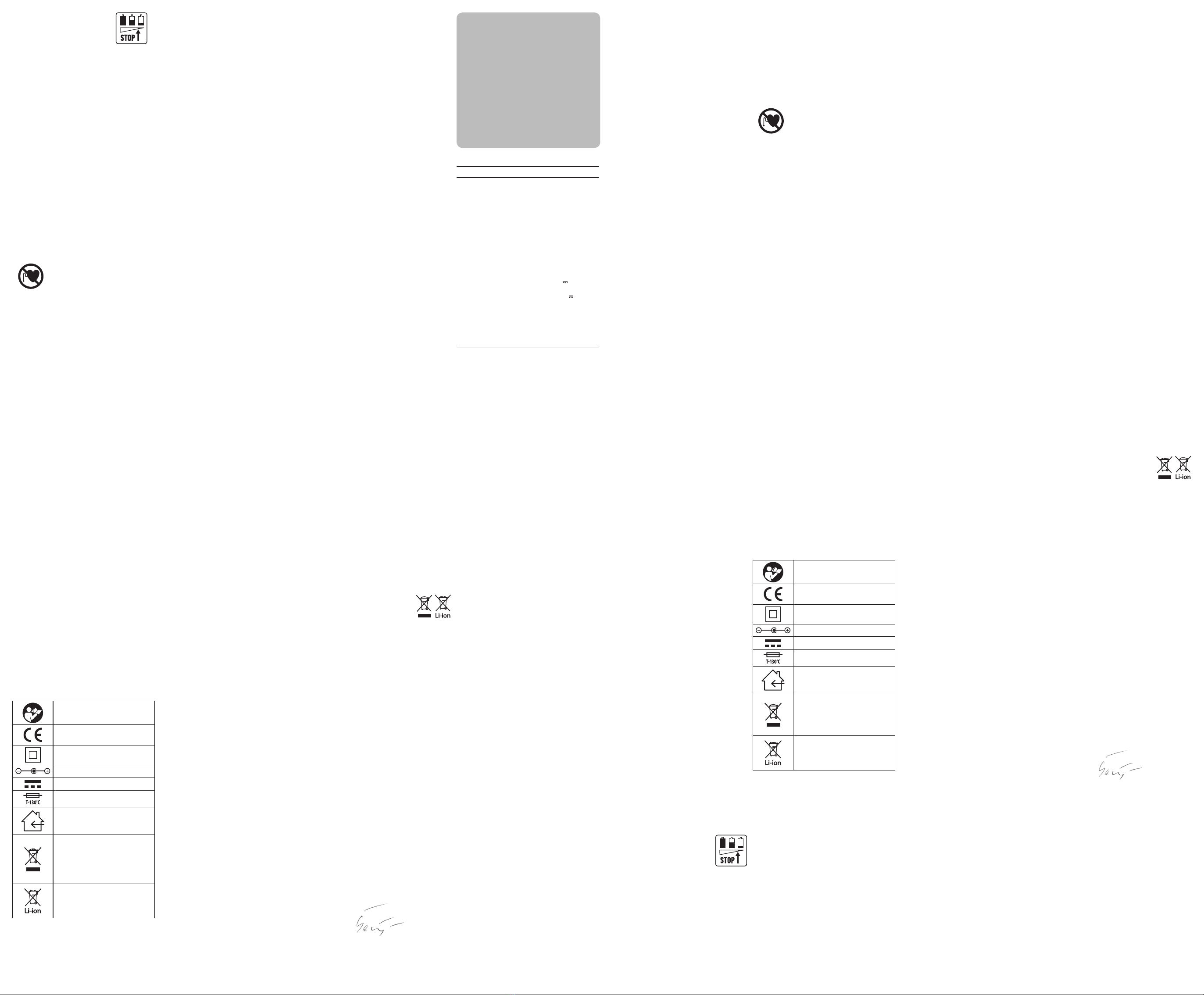

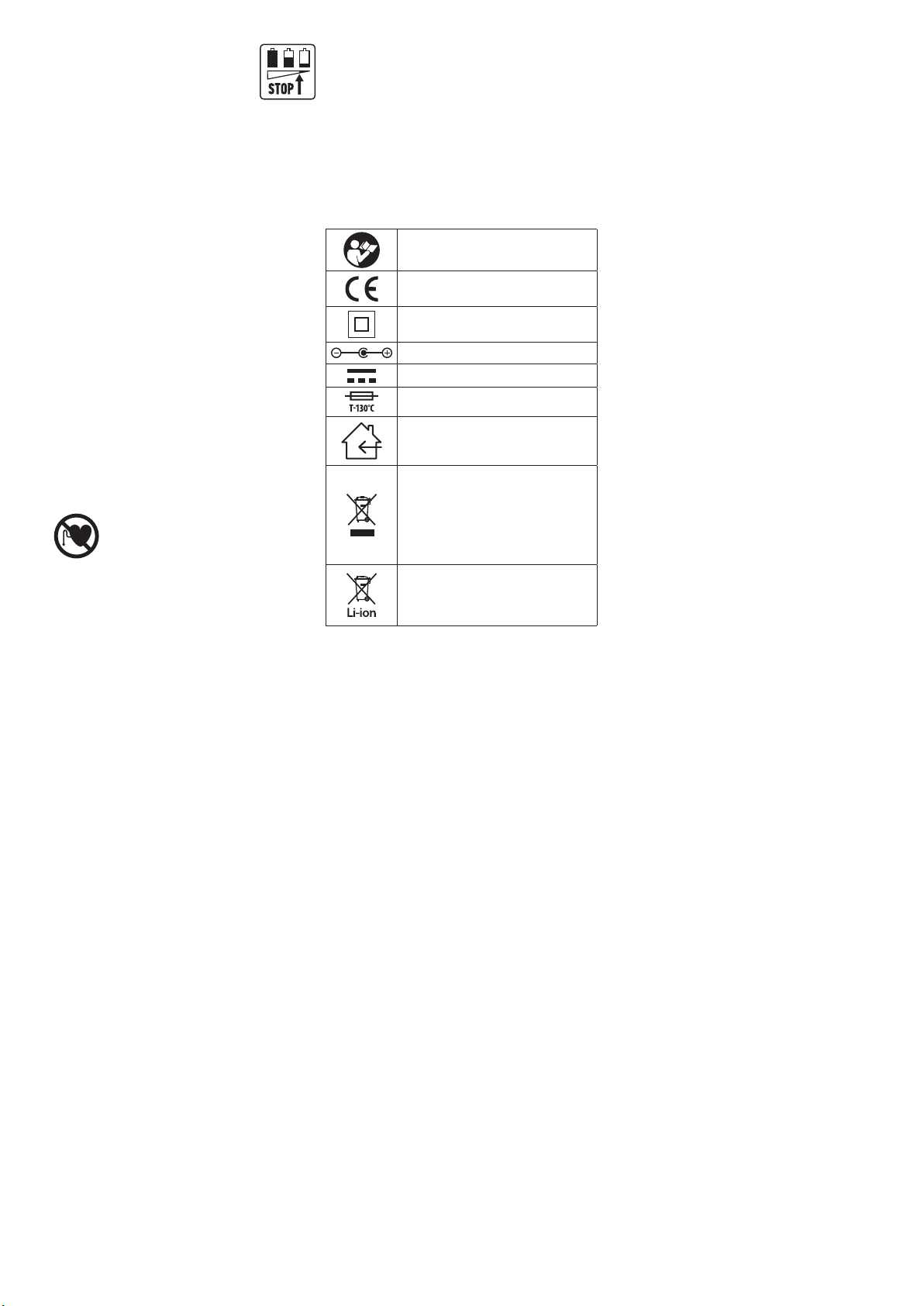

IX. Odkaz na štítek apiktogramy

Před použitím si přečtěte návod.

Odpovídá příslušným požadavkům EU.

Dvojitá izolace.

Konektory stejnosměrného napětí.

Stejnosměrné napětí.

Tepelná pojistka nabíječky.

Nabíječka je určena pro použití pouze vuzavře-

ných prostorech. Nutno chránit před vniknutím

vody avysokou vlhkostí.

Symbol elektroodpadu. Nepoužitelný výrobek

dle směrnice 2012/19 EU nesmí být vyhozen

do směsného odpadu, ale musí být odevzdán

kekologické likvidaci do sběru elektrozařízení.

Zpřístroje uživatel či pracovník elektrosběru

musí vyjmout akumulátor.

Demontovaný akumulátor dle směrnice 2006/66

ES nesmí být vyhozen do směsného odpadu,

ale musí být odevzdán na příslušném sběrném

místě baterií.

Tabulka 2

X. Všeobecné bezpečnostní pokyny

•VÝSTRAHA!

Je nutno přečíst všechny bezpečnostní pokyny, návod kpou-

žívání, obrázky apředpisy dodané stímto nářadím. Nedodržení

veškerých následujících pokynů může vést kúrazu elektrickým proudem, ke

vzniku požáru a/nebo kvážnému zranění osob.

Veškeré pokyny anávod kpoužívání se musí uschovat, aby bylo

možné do nich později nahlédnout.

Výrazem „elektrické nářadí“ ve všech dále uvedených výstražných pokynech

je myšleno elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo

elektrické nářadí napájené zbaterií (bez pohyblivého přívodu).

1 BEZPEČNOST PRACOVNÍHO PROSTŘEDÍ

a) Pracoviště je nutné udržovat včistotě adobře osvětle-

né. Nepořádek atmavé prostory bývají příčinou nehod.

b) Elektrické nářadí se nesmí používat vprostředí snebez-

pečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny

nebo prach. Velektrickém nářadí vznikají jiskry, které mohou

zapálit prach nebo výpary.

c) Při používáni elektrického nářadí je nutno zamezit pří-

stupu dětí adalších osob.Bude-li obsluha vyrušována, může

ztratit kontrolu nad prováděnou činností.

2 ELEKTRICKÁ BEZPEČNOST

a) Vidlice pohyblivého přívodu elektrického nářadí musí

odpovídat síťové zásuvce. Vidlice se nesmí nikdy jakým-

koliv způsobem upravovat. Snářadím, které má ochran-

né spojení se zemí, se nesmí používat žádné zásuvkové

adaptéry. Vidlice, které nejsou znehodnoceny úpravami, aodpo-

vídající zásuvky omezí nebezpečí úrazu elektrickým proudem.

b) Obsluha se nesmí tělem dotýkat uzemněných předmě-

tů, jako např. potrubí, tělesa ústředního topení, sporá-

ky achladničky. Nebezpečí úrazu elektrickým proudem je větší,

je-li vaše tělo spojeno se zemí.

c) Elektrické nářadí se nesmí vystavovat dešti, vlhku nebo

mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se nebez-

pečí úrazu elektrickým proudem.

d) Pohyblivý přívod se nesmí používat kjiným účelům.

Elektrické nářadí se nesmí nosit nebo tahat za přívod,

ani se nesmí tahem za přívod odpojovat vidlice ze

zásuvky. Přívod je nutné chránit před horkem, mast-

notou, ostrými hranami nebo pohyblivými částmi.

Poškozené nebo zamotané přívody zvyšují nebezpečí úrazu

elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, musí se použít

prodlužovací přívod vhodný pro venkovní použití.

Používáni prodlužovacího přívodu pro venkovní použití omezuje

nebezpečí úrazu elektrickým proudem.

f) Používá-li se elektrické nářadí ve vlhkých prostorech, je

nutné používat napájení chráněné proudovým chráničem

(RCD). Používání RCD omezuje nebezpečí úrazu elektrickým proudem.

Pojem „proudový chránič (RCD)“ může být nahrazen pojmem „hlav-

ní jistič obvodu (GFCI)“ nebo „jistič unikajícího proudu (ELCB)“.

3 BEZPEČNOST OSOB

a) Při používání elektrického nářadí musí být obsluha

pozorná, musí se věnovat tomu, co právě dělá, amusí

se soustředit astřízlivě uvažovat. Elektrické nářadí se

nesmí používat, je-li obsluha unavena nebo pod vlivem

drog, alkoholu nebo léků. Chvilková nepozornost při používá-

ní elektrického nářadí může vést kvážnému poranění osob.

b) Používat osobní ochranné pracovní prostředky. Vždy

používat ochranu očí. Ochranné pomůcky jako např. respirá-

tor, bezpečnostní obuv sprotisk/uzovou úpravou, tvrdá pokrývka

hlavy nebo ochrana sluchu, používané vsouladu spodmínkami

práce, snižují nebezpečí poranění osob.

c) Je nutno vyvarovat se neůmyslnému spuštění stroje. Je

nutno se ujistit, že je spínač před zapojením vidlice do

zásuvky a/nebo při připojování bateriové soupravy, zve-

dáním či přenášením nářadí vpoloze vypnuto. Přenášení

nářadí sprstem na spínači nebo zapojování vidlice nářadí se

zapnutým spínačem může být příčinou nehod.

d) Před zapnutím nářadí je nutno odstranit všechny seři-

zovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který

zůstane připevněn kotáčející se části elektrického nářadí, může

být příčinou poranění osob.

e) Obsluha musí pracovat jen tam, kam bezpečně dosáhne.

Obsluha musí vždy udržovat stabilní postoj arovnováhu. To

umožnílepšíkontrolunad elektrickýmnářadímvnepředvídanýchsituacích.

f) Oblékat se vhodným způsobem. Nenosit volné oděvy

ani šperky. Obsluha musí dbát, aby měla vlasy aoděv

dostatečně daleko od pohyblivých částí. Volné oděvy, šper-

ky adlouhé vlasy mohou být zachyceny pohybujícími se částmi.

g) Jsou-li kdispozici prostředky pro připojenizařízení

kodsávání asběru prachu, je nutno zajistit, aby se tako-

vá zařízení připojila asprávně používala. Použití těchto

zařízení může omezit nebezpečí způsobená vznikajícfm prachem.

h) Obsluha nesmí dopustit, aby se kvůli rutině, která

vychází zčastého používání nářadí, stala samolibou,

azačala ignorovat zásady bezpečnosti nářadí. Neopatrná

činnost může ve zlomku vteřiny způsobit závažné poranění.

4 POUŽÍVÁNÍ AŮDRŽBA ELEKTRICKÉHO NÁŘADÍ

a) Elektrické nářadí se nesmí přetěžovat. Je nutné pou-

žívat správné elektrické nářadí, které je určené pro

prováděnou práci. Správné elektrické nářadí bude lépe abez-

pečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nesmí se používat elektrické nářadí, které nelze

zapnout avypnout spínačem. Jakékoliv elektrické nářadí,

které ne/ze ovládat spínačem, je nebezpečné amusí být opraveno.

c) Před jakýmkoliv seřizováním, výměnou příslušenství

nebo před uskladněním elektrického nářadí je nutno

vytáhnout vidlici ze síťové zásuvky a/nebo odejmout

bateriovou soupravu zelektrického nářadí, je-li

odnímatelná. Tato preventivní bezpečnostní opatření omezují

nebezpečí nahodilého spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí je nutno skladovat

mimo dosah dětí anesmí se dovolit osobám, které

nebyly seznámeny selektrickým nářadím nebo stěmito

pokyny, aby nářadí používaly. Elektrické nářadí je vrukou

nezkušených uživatelů nebezpečné.

e) Elektrické nářadí apříslušenství je nutno udržovat. Je

třeba kontrolovat seřízení pohybujících se části ajejich

pohyblivost, soustředit se na praskliny, zlomené součás-

ti ajakékoliv další okolnosti, které mohou ohrozit funkci

elektrického nářadí. Je-li nářadí poškozeno, před dalším

použitím je nutno zajistit jeho opravu. Mnoho nehod je

způsobeno nedostatečně udržovaným elektrickým nářadím.

f) Řezací nástroje je nutno udržovat ostré ačisté. Správně udr-

žované anaostřené řezací nástroje smenší pravděpodobností zachytí

za materiál nebo se zablokují apráce snimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, pracovní nástroje atd.

je nutno používat vsouladu stěmito pokyny atakovým

způsobem, jaký byl předepsán pro konkrétní elektrické

nářadí, ato sohledem na dané podmínky práce adruh

prováděné práce. Používáníelektrického nářadí kprovádění jiných

činností, než pro jaké bylo určeno, může vést knebezpečným situacím.

h) Rukojeti aůchopové povrchy je nutno udržovat suché,

čisté abez mastnot. Kluzké rukojeti aúchopové povrchy neumož-

ňují vneočekávaných situacích bezpečné držení akontrolu nářadí.

5 POUŽÍVÁNÍ AÚDRŽBA BATERIOVÉHO NÁŘADÍ

a) Nabíjejtepouze nabíječem, který je určenvýrobcem. Nabíječ,

který může být vhodný pro jeden typ bateriové soupravy, může být při

použitísjinoubateriovousoupravoupříčinounebezpečípožáru.

b) Nářadí používejte pouze sbateriovou soupravou, která je

výslovně určena pro dané nářadí. Používání jakýchkoli jiných

bateriových souprav může být příčinou nebezpečí úrazu nebo požáru.

c) Není-li bateriová souprava právě používána, chraňte ji

před stykem sjinými kovovými předměty jako jsou kan-

celářské sponky, mince, klíče, hřebíky, šrouby, nebo jiné

malé kovové předměty, které mohou způsobit spojení

jednoho kontaktu baterie sdruhým. Zkratování kontaktů

baterie může způsobit popáleniny nebo požár.

d) Při nesprávném používání mohou zbaterie unikat teku-

tiny; vyvarujte se kontaktu snimi. Dojde-li knáhodné-

mu styku stěmito tekutinami, opláchněte postižené

místo vodou. Dostane-li se tekutina do oka, vyhledejte

navíc lékařskou pomoc. Tekutiny unikající zbaterie mohou

způsobit záněty nebo popáleniny.

e) Bateriová souprava nebo nářadí, které je poškozeno

nebo přestavěno, se nesmí používat. Poškozené nebo upra-

vené akumulátory se mohou chovat nepředvídatelně ,které může

mít za následek oheň, výbuch nebo nebezpečí úrazu.

f) Bateriové soupravy nebo nářadí se nesmí vystavovat

ohni nebo nadměrné teplotě. Vystavení ohni nebo teplotě

vyšší než 130°C může způsobit výbuch.

g) Je nutno dodržovat všechny pokyny nabíjení anena-

bíjet bateriovou soupravu nebo nářadí mimo teplotní

rozsah, který je uveden vnávodu kpoužívání.

Nesprávné nabíjení nebo nabíjení při teplotách, které jsou mimo

uvedený rozsah, mohou poškodit baterii azvýšit riziko požáru.

6 SERVIS

a) Opravy vašeho bateriového nářadí svěřte kvalifikované

osobě, které bude používat identické náhradní díly.

Tímto způsobem bude zajištěna stejná úroveň bezpečnosti nářadí

jako před opravou.

b) Poškozené bateriové soupravy se nesmí nikdy opravo-

vat. Oprava bateriových souprav by měla být prováděna pouze

uvýrobce nebo vautorizovaném servisu.

XI. Údržba aservis

•UPOZORNĚNÍ

yPřed čištěním aúdržbou odpojte konektor nabíječky zakušroubováku.

yUdržujte čisté větrací otvory motoru akušroubováku. Zanesené otvory

brání proudění vzduchu do motoru, čímž není umožněno kvalitní chlazení.

yK čištění přístroje používejte vlhký hadřík namočený vroztoku saponátu,

zamezte vniknutí vody do nářadí. Nepoužívejte žádné agresivní čistící pro-

středky arozpouštědla. Vedlo by to kpoškození plastového krytu přístroje.

yZ bezpečnostních důvodů používejte výhradně originální díly výrobce.

yV případě reklamace se obraťte na obchodníka, ukterého jste přístroj

zakoupili nebo také na autorizovaný servis značky Extol (servisní místa

naleznete na webových stránkách vúvodu návodu)

yOpravy přístroje smí provádět pouze autorizovaný servis značky Extol®.

XII. Skladování

yOčištěný přístroj skladujte na suchém místě mimo dosah dětí

steplotami do 45°. Nářadí chraňte před přímým slunečním zářením

asálavými zdroji tepla.

XIII. Likvidace odpadu

yObaly výrobku vyhoďte do příslušného kontejneru na tříděný odpad.

yVýrobek obsahuje elektronické součásti, aproto podle

evropské směrnice 2012/19 EU nesmí být vyhozen do

směsného odpadu, ale musí být odevzdán na přísluš-

ných sběrných místech kekologické likvidaci. Před likvi-

dací akušroubováku zněj vyjměte zabudovaný Li-ion akumulátor demon-

továním rukojeti. Akumulátor však neotvírejte. Podle směrnice 2006/66 EU

nesmí být akumulátory vyhozeny do směsného odpadu, ale musí být ode-

vzdány na sběrných místech baterií kekologické recyklaci, protože obsa-

huje provozní náplně, které jsou nebezpečné pro životní prostředí.

Informace osběrných místech obdržíte na obecním úřadě.

EU aGS Prohlášení oshodě

Výrobce: Madal Bal a.s. •Bartošova 40/3, CZ-760 01 Zlín •IČO: 49433717

prohlašuje,

že následně označené zařízení na základě své koncepce akonstrukce,

stejně jako na trh uvedené provedení, odpovídají příslušným bezpečnost-

ním požadavkům Evropské unie. Při námi neodsouhlasených změnách

zařízení ztrácí toto prohlášení svou platnost. Toto prohlášení se vydává na

výhradní odpovědnost výrobce.

Extol® Craft 402114

Akušroubovák 3,6 VDC Li-ion, 1 500 mAh se svítilnou

byl navržen avyrobena ve shodě snásledujícími normami:

EN 62841-1:2015; EN 62841-2-2:2014; EN 60335-2-29:2004+A2;

EN 62233:2008; EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013; EN 50581:2012; AfPS GS 2014:01

a předpisy:

2006/42 ES (akušroubovák)

2014/35 EU (nabíječka)

2011/65 EU (akušroubovák anabíječka)

2014/30 EU (akušroubovák anabíječka)

2009/125 ES (LED diody akušroubovák)

Kompletaci technické dokumentace 2006/42 ES provedl Martin Šenkýř

se sídlem na adrese výrobce. Technická dokumentace (2006/42 ES) je

dostupná na adrese výrobce.

Místo adatum vydání EU prohlášení oshodě: Zlín 5.5.2016

Osoba oprávněná vypracováním EU prohlášení oshodě jménem výrobce

(podpis, jméno, funkce):

Martin Šenkýř, člen představenstva a.s.

Úvod

Vážený zákazník,

ďakujeme za dôveru, ktorú ste prejavili značke Extol® kúpou tohto

výrobku. Výrobok bol podrobený testom spoľahlivosti, bezpečnosti

akvality predpísaným normami apredpismi Európskej únie.

S akýmikoľvek otázkami sa obráťte na naše zákaznícke

a poradenské centrum:

www.extol.cz  [email protected] 

Tel.: +420 577 599 777

Distribútor pre Slovenskú republiku: Madal Bal s.r.o.

Pod gaštanmi 4F, 821 07 Bratislava

Výrobca: Madal Bal a. s.

Priemyselná zóna Příluky 244, 76001 Zlín, Česká republika

Dátum vydania: 22. 4. 2016

I. Technické údaje

Objednávacie číslo 402114

Unášač 1/4“ (šesťhran)

Max. krútiaci moment 3 Nm

Nastaviteľný krútiaci moment Áno

Nastaviteľný počet stupňov krútiaceho momentu 7

Max. priemer skrutky 6,3 mm

Otáčky bez zaťaženia 200 min-1

LED dióda na osvetlenie pracovného miesta Áno

Integrovaná LED osvetlenie

vrukoväti akumulátorového skrutkovača Áno

Automatické blokovanie otáčania vretena

pre manuálne skrutkovanie pri vybitej batérii Áno

Doba nabíjania úplne vybitého akumulátora

do úplného nabitia 4-5 hod.

Doba svietenia LED osvetlenia 1) 5-6 hod.

Typ akumulátora Li-ion

Napätie/kapacita akumulátora 3,6 V (DC)/1500 mAh

Vstupné napätie/frekvencia/prúd nabíjačky 220 –240 V~ 50 Hz

Výstupné napätie/prúd nabíjačky 5 V(DC) /500 mA

Hmotnosť 0,45 kg

Krytie akumulátorového skrutkovača IP 20

Dvojitá izolácia nabíjačky áno

Hladina akustického tlaku LpA; odchýlka K2) 62 dB(A) ±3

Hladina akustického výkonu LwA; odchýlka K2) 73 dB(A) ±3

Max. celková hodnota vibrácií

pri skrutkovaní; odchýlka K3) ah=0,22 m/s2±1,5

Tabuľka 1

1) Uvedená doba svietenia sa vzťahuje kúplne nabitému akumulátoru

bez použitia akumulátorového skrutkovača.

2) Hodnota akustického tlaku, výkonu avibrácií bola zistená metódou

podľa normy EN 62841- 1/EN 62841-2-2, apreto sa táto hodnota môže

použiť na odhad zaťaženia pracovníka vibráciami pri používaní aj

iného elektrického náradia.

3) Uvedená hodnota vibrácií sa môže líšiť vzávislosti od veľkosti skrutky

azaťaženia.

Je nutné určiť bezpečnostné merania na ochranu obsluhujúcej osoby,

ktoré sú založené na zhodnotení zaťaženia vibráciami podľa skutočných

podmienok používania, pričom je nutné zahrnúť čas, keď je náradie

vypnuté alebo keď je vchode, ale nepoužíva sa. Stanovte dodatočné

opatrenia na ochranu obsluhujúcej osoby pred účinkami vibrácií, ktoré

zahŕňajú údržbu prístroja anasadzovacích nástrojov, organizáciu

pracovných činností apod.

II. Charakteristika –účel použitia

 Akumulátorový skrutkovač Extol® Craft 402114 je určený na uťaho-

vanie auvoľňovanie skrutiek, matíc amalých krátkych skrutiek do

dreva napr. pri montáži nábytku.

yUnášač nástroja je šesťhran pre hroty 1/4“ suzamykacím mechani-

zmom na ochranu proti vypadnutiu hrotu zunášača, pozri obr. 1.

yRukoväť akumulátorového skrutkovača je možné pretočiť do jednej

priamky stelom (predĺžiť telo) askrutkovať na vzdialenejších mies-

tach, ktoré by inak boli bez tejto funkcie akumulátorovým skrutkova-

čom nedosiahnuteľné, pozri obr. 2.

yAkumulátorový skrutkovač má prstenec na nastavenie optimálneho

krútiaceho momentu na ochranu pred „strhnutím“ vzoru hlavy skrutky

či hrán hrotu alebo poškodením materiálu, ktorý skrutkujete, pri

doťahovaní či uvoľňovaní, ktoré hrozí pri použití vyššieho krútiaceho

momentu, ako je potrebné, pozri obr. 3.

yKontrolnými LED diódami môžete pred použitím akuskrutkovača zistiť

stav nabitia akumulátora aprípadne ho pred dlhodobejšou prácou

nechať naplno nabiť, pozri obr. 4.

yVďaka Li-ion akumulátoru je možné akumulátor nabiť aj zo stavu

neúplného vybitia bez toho, aby sa tým znižovala kapacita, čo umož-

ňuje mať akumulátorový skrutkovač včas pripravený na dlhodobejšie

použitie.

yLi-ion akumulátor stráca energiu vplyvom samovoľného vybíjania

veľmi pomaly avydrží dlho nabitý. Akumulátorový skrutkovač je tak

možné použiť hneď vprípade potreby bez nutnosti nabiť po dlho-

dobejšom odstavení zprevádzky.

yAkumulátorový skrutkovač má automatické blokovanie rotácie vrete-

na pri uvoľnenom prevádzkovom spínači, čo umožňuje akumulátorový

skrutkovač použiť ako klasický manuálny skrutkovač sručným otáča-

ním tela akumulátorového skrutkovača, ak je jeho akumulátor vybitý.

yLED dióda pod telom akumulátorového skrutkovača osvetľuje pra-

covné miesto po uvedení akumulátorového skrutkovača do chodu,

pozri obr. 6.

yIntegrované LED svietidlo zospodu rukoväte umožňuje použiť aku-

mulátorový skrutkovač ako svietidlo za nedostatočným svetelných

podmienok na mieste práce, pozri obr. 7.

III. Súčasti aovládacie prvky

Obr.8; pozícia, popis

1) Hrot (nástroj)

2) Zamykací mechanizmus nástroja

3) Prstenec na nastavenie krútiaceho momentu

4) LED diódy na kontrolu úrovne nabitia akumulátora

5) Tlačidlo na pretáčanie rukoväte do vodorovnej polohy anaspäť

6) Prepínač smeru otáčania vretena/poistka proti neúmyselnému

stlačeniu prevádzkového spínača vstrednej polohe prepínača

7) Otočná rukoväť

8) Prevádzkový spínač

9) Konektor na pripojenie nabíjačky

10) Integrované LED svietidlo zospodu rukoväte

11) LED dióda na osvetlenie pracovného miesta

IV. Pred uvedením do prevádzky

•UPOZORNENIE

yPred použitím si prečítajte celý návod na použitie aponechajte ho pri-

ložený pri výrobku, aby sa sním obsluha mohla oboznámiť. Ak výrobok

niekomu požičiavate alebo predávate, priložte knemu aj tento návod

na použitie. Zabráňte poškodeniu tohto návodu. Výrobca nenesie zod-

povednosť za škody či zranenia vzniknuté používaním prístroja, ktoré

je vrozpore stýmto návodom. Pred použitím prístroja sa oboznámte

so všetkými jeho ovládacími prvkami asúčasťami atiež so spôsobom

vypnutia prístroja, aby ste ho mohli vprípade nebezpečnej situácie

ihneď vypnúť. Pred použitím skontrolujte pevné upevnenie všetkých

súčastí askontrolujte, či nejaká časť prístroja, ako napr. bezpečnostné

ochranné prvky nie sú poškodené alebo nesprávne nainštalované.

Prístroj spoškodenými časťami nepoužívajte azaistite jeho opravu

vautorizovanom servise značky –pozrite kapitolu Servis aúdržba.

yPred vkladaním/výmenou nástroja odpojte konektor nabíjačky zaku-

mulátorového skrutkovača.

NABITIE AKUMULÁTOROVÉHO SKRUTKOVAČA

•UPOZORNENIE

yAkumulátorový skrutkovač je dodávaný len včiastočne nabitom stave,

pretojenutné ho pred použitím nabiť.

Stlačením tlačidla obr.8, pozícia 4môžete overiť úroveň nabitia akumu-

látora (pozri tiež obr.4). Úroveň nabitia akumulátora je signalizovaná

príslušnou farbou svietiacej LED diódy. Ak po stlačení tlačidla svieti okrem

ostatných diód tiež zelená dióda, akumulátor je úplne nabitý. Ak svieti

oranžová ačervená dióda bez zelenej, akumulátor je stredne nabitý. Ak

svieti iba červená dióda, akumulátor je vybitý aje treba ho nabiť.

1. Konektor nabíjačky zastrčte do konektoru akumulátorového skrut-

kovača, obr.8, pozícia 9. Vždy pred pripojením nabíjačky do zásuvky

se. prúdom pripojte najskôr konektor nabíjačky kakumulátorovému

skrutkovaču.

2. Pred tým ako nabíjačku zastrčíte do zásuvky sel. prúdom skontroluj-

te, či hodnota napätia vzásuvke zodpovedá hodnote 220-240 V~50

Hz. Nabíjačku je možné používať vtomto rozmedzí napätia.

Nabíjačku pred zasunutím do zásuvky snapätím skontrolujte, či nie

je niektorá zjej častí poškodená, ak áno, nabíjačku nepoužívajte ajej

výmenu zaistite vautorizovanom servise značky Extol® (servisné

miesta nájdete na webových stránkach vúvode návodu).

yPo pripojení nabíjačky do zásuvky sel. prúdom dôjde krozsvieteniu

červenej LED diódy bez stlačenia tlačidla obr.8, pozícia 4. Hneď

ako bude akumulátor úplne nabitý, bude svietiť iba zelená dióda

bez stlačenia tlačidla obr.8, pozícia 4. Úroveň nabitia akumulátora

vpriebehu nabíjania môžete zistiť stlačením vyššie uvedeného

tlačidla, pričom úroveň nabitia bude signalizovaná diódami vyššie

uvedenou farebnou signalizáciou diód.

V priebehu nabíjania nie je možné akumulátorový skrutkovač uviesť

do chodu aje možné iba zapnúť svietidlo stlačením plastového

priehľadu svietidla, pozri obr.7.

3. Po ukončení nabíjania (doba do úplného nabitia akumulátora zo

stavu úplného vybitia je 4-5 hod., ale akumulátor je možné nabíjať

nezávisle od úrovne jeho nabitia bez zníženia jeho kapacity) najskôr

odpojte nabíjačku od zdroja el. prúdu apotom konektor nabíjačky od

akumulátorového skrutkovača, nie vopačnom poradí krokov.

VLOŽENIE/VÝMENA NÁSTROJA

•UPOZORNENIE

yPred vkladaním nástroja odpojte vždy konektor nabíjačky zakumulá-

torového skrutkovača.

yDo unášača na nástroj vložte šesťhranný nástroj sveľkosťou 1/4“,

postup je uvedený na obr.1.

ZMENA POLOHY RUKOVÄTE

yAkumulátorový skrutkovač má možnosť predĺženia tela pretočením

rukoväte do jednej priamky spoločne stelom pre skrutkovanie vo

vzdialenejších miestach, ktoré by inak bez pretočenia rukoväte nebolo

možné.

Za týmto účelom stlačte tlačidlo podľa obr. 8, pozícia 5a rukoväť pretočte

do vodorovnej polohy alebo naspäť do „zalomenej“ polohy, pozri obr.2.

NASTAVENIE VHODNÉHO KRÚTIACEHO

MOMENTU

PRE UŤAHOVANIE/UVOĽŇOVANIE

yAby nedošlo kstrhnutiu vzoru hlavy skrutky, hrán hrotu alebo

poškodeniu materiálu, do ktorého je skrutka zaskrutkovaná za príliš

vysokého krútiaceho momentu, napr. pri skrutkovaní tenkých skrutiek

do mäkkých materiálov, je vhodné otáčaním prstenca na nastavenie

krútiaceho momentu nastaviť postupne vyšší krútiaci moment

vrozsahu stupňa 1- 7, pozri obr.3. Hneď ako dosiahnete nastavený

krútiaci moment, prestane sa hrot otáčať avreteno začne vo vnútri

akumulátorového skrutkovača „preskakovať“ bez toho, aby sa otáčalo.

Ak skrutka nie je zvoleným nastaveným momentom dostatočne

zaskrutkovaná či uvoľnená, je nutné zvýšiť krútiaci moment opotreb-

ný stupeň. Optimálne nastavenie krútiaceho momentu je vhodné pre-

viesť praktickou skúškou na vzorke materiálu, ktorý budete skrutkovať

spoužitím toho istého materiálu askrutky.

NASTAVENIE SMERU OTÁČANIA VRETENA/

BLOKOVANIE OTÁČANIA VRETENA

yPri uťahovaní prepnite prepínač smeru otáčania doprava apri uvoľňo-

vaní doľava, pozri obr.5.

yPre prípad neúmyselného uvedenia akumulátorový skrutkovač do

chodu, napr. ak akumulátorový skrutkovač nepoužívate alebo ak ho

necháte bez dozoru, prepnete prepínač do strednej polohy. Tým dôjde

kzablokovaniu prevádzkového spínača proti neúmyselnému stlačeniu

atým aj neúmyselnému uvedeniu akumulátorového skrutkovača do

chodu.

V. Zapnutie/vypnutie

yNa uvedenie akumulátorového skrutkovača do chodu stlačte prevád-

zkový spínač (obr.8, pozícia 8) atým sa tiež krozsvieti LED dióda na

osvetlenie pracovného miesta (obr.8, pozícia 11), pozri tiež obr.6.

yVypnutie prevediete tak, že prevádzkový spínač uvoľníte.

yAk počas chodu prístroja bude zjavný neštandardný zvuk, vibrácie

či chod, prístroj ihneď vypnite aodstráňte príčinu neštandardného

chodu. Ak je neštandardný chod spôsobený poruchou vo vnútri

prístroja, zaistite jeho opravu vautorizovanom servise značky Extol®

prostredníctvom predajcu alebo sa obráťte priamo na autorizovaný

servis (servisné miesta nájdete na webových stránkach vúvode

návodu).

Poznámka:

yAkumulátorový skrutkovač nie je možné uviesť do chodu, ak sa nabíja.

VI. Spôsob práce

yNa skrutku nasaďte najskôr hrot apotom akumulátorový skrutkovač

uveďte do chodu, inak otáčajúci sa nástroj nedosadne do hlavičky

skrutky amôže znej skĺznuť.

yAkumulátorový skrutkovač je určený na uťahovanie auvoľnenie

skrutiek smax. priemerom 6,3 mm amalých krátkych skrutiek do

mäkkého dreva. Dĺžka apriemer použitých skrutiek závisí od tvrdosti

dreva, preto najskôr vyskúšajte, či akumulátorový skrutkovač zvládne

zvolenú skrutku do dreva naskrutkovať.

yPri práci akumulátorový skrutkovač držte pevne.

yPred odložením akumulátorový skrutkovač vypnite apočkajte, kým sa

unášač neprestane otáčať. Otáčajúci sa unášač môže oniečo zachytiť,

čo by mohlo spôsobiť stratu kontroly nad prístrojom.

yAkumulátorový skrutkovač nepreťažujte. Dodržujte pravidelný režim

práce sprestávkami.

OCHRANA AKUMULÁTORA

PROTI NÁRAZOVÉMU ODBERU

PRÚDU

•UPOZORNENIE

yAkumulátor akumulátorového skrutkovača je vybavený elektronickou

ochranou proti nárazovému odberu prúdu pri viac vybitom akumu-

látore, ktorý ho poškodzuje. Táto ochrana sa prejavuje tak, že pri viac

vybitom akumulátore sa chod akumulátorového skrutkovača naraz

zastaví aj pri stlačenom prevádzkovom spínači. Po uvoľnení aopätov-

nom stlačení prevádzkového spínača sa po určitej chvíli akumulátoro-

vý skrutkovač na malú chvíľu rozbehne, ale potom sa jeho chod znovu

zastaví. Nejedná sa ochybu akumulátora, ale elektronickú ochranu.

Táto ochrana sa nevzťahuje na LED svietidlo vrukoväti, pretože má

veľmi nízky odber prúdu.

Ak bude svietidlo svietiť málo, odporúčame akumulátor nabiť anene-

chávať svetlo svietiť do úplného vybitia akumulátora.

yAkumulátor podlieha opotrebeniu vzávislosti od veku aintenzite pou-

žívania. Je prirodzeným javom, že starý či často používaný akumulátor

má nižšiu kapacitu, tzn. Rýchlejšie sa vybíja aje nutné ho častejšie

nabíjať, klesá výkon prístroja.

VII. Bezpečnostné pokyny pre

akumulátorový skrutkovač

yPri práci sakumulátorovým skrutkovačom môže dôjsť kzasiahnutiu

skrytých elektrických či iných rozvodných vedení, čo môže spôsobiť

zranenie alebo vznik hmotných škôd. Akumulátorový skrutkovač držte

za plastové časti na uchopenie, pretože životu nebezpečné napätie

môže byť privedené na kovové časti akumulátorového skrutkovača

amôže viesť kzraneniu či usmrteniu obsluhy elektrickým prúdom.

yNa vyhľadanie takýchto skrytých vedení použite vhodné zariadenie na

detekciu elektriny akovu, apokiaľ to je možné, zistite umiestnenie

rozvodov zvýkresov. Akumulátorový skrutkovač za chodu vytvára

elektromagnetické pole, ktoré môže negatívne ovplyvniť

fungovanie aktívnych či pasívnych lekárskych implantá-

tov (kardiostimulátorov) aohroziť život používateľa.

Pred používaním tohoto náradia sa informujte ulekára

alebo výrobcu implantátu, či môžete stýmto prístrojom pracovať.

yPred výmenou nástroja, údržbou, pokiaľ ho nechávate bez dozoru,

prepravou askladovaním uzamknite prevádzkový spínač prepnutím

prepínača smeru otáčania do strednej pozície, aby nemohlo dôjsť

kneúmyselnému uvedeniu do chodu.

yPrístroj nepoužívajte na iný účel použitia, než na ktorý je určený.

Prístroj neupravujte na iný účel použitia.

VIII. Bezpečnostné pokyny

kakumulátoru anabíjačke

yPri zlom zaobchádzaní sakumulátorovým skrutkovačom môže dôjsť

kúniku elektrolytu zakumulátora. Zabráňte kontaktu elektrolytu

spokožkou. Ak dôjde kzasiahnutiu pokožky, dôkladne ju umyte vodou.

Vprípade zasiahnutia očí vypláchnite oči čistou vodou akonzultujte

slekárom. Vprípade požitia vyhľadajte lekársku pomoc.

yZamedzte používaniu nabíjačky osobám (vrátane detí), ktorým fyzic-

ká, zmyslová alebo mentálna neschopnosť či nedostatok skúseností

aznalostí zabraňuje vbezpečnom používaní spotrebiča bez dozoru

alebo poučenia. Deti sa so spotrebičom nesmú hrať.

yAkumulátorový skrutkovač nabíjajte vsuchom prostredí adbajte na to,

aby sa do nabíjačky nedostala voda. Nabíjačka je určená na použitie

iba vuzatvorených priestoroch.

yNabíjačku udržujte čistú aneprevádzkujte ju na ľahko zápalnom povr-

chu avprostredí snebezpečenstvom výbuchu apožiaru.

yAkumulátorový skrutkovač nabíjajte len na čas potrebný na nabíjanie.

Proces ukončenia nabíjania je signalizovaný zmenou svietiacej LED

diódy zčervenej diódy na zelenú.

yAkumulátorový skrutkovač nabíjajte iba originálnym akumulátorom,

ktorý dodáva výrobca kdanému modelu náradia (obj. číslo nabíjačky

402114B). Použitie inej nabíjačky môže viesť knebezpečným situáciám

(napr. požiaru alebo výbuchu).

yAkumulátor nabíjajte vrozmedzí teplôt 0° C< t≤ 40 °C. Mimo tohto

teplotného rozsahu sa musí zaistiť teplotná kompenzácia okolím.

yPokiaľ akumulátorový skrutkovač nepoužívate, prelepte konektor na

pripojenie koncovky nabíjačky na akumulátore lepiacou páskou, aby

nemohlo dôjsť ku skratu zabudovaného akumulátora premostením

kontaktov kovovými predmetmi, napr. pilinami, skrutkami apod.

Skrat môže spôsobiť požiar alebo popáleniny.

yAkumulátorový skrutkovač chráňte pred nárazmi, vlhkosťou, priamym

slnečným žiarením, teplotami vyššími ako 50 °C aakumulátor nikdy

neotvárajte.

yPri poškodení anevhodnom používaní akumulátorového skrutkovača/

akumulátora zneho môžu unikať pary. Pri nabíjaní zaistite dobré

odvetranie aprívod čerstvého vzduchu. Výpary dráždia dýchacie cesty.

Vprípade ťažkostí vyhľadajte lekára.

yKonektor nabíjačky, vidlicu nabíjačky do zásuvky sel. prúdom

akonektor akumulátorového skrutkovača udržujte čisté achráňte ich

pred zanesením apoškodením či deformáciou.

IX. Odkaz na štítok apiktogramy

Pred použitím si prečítajte návod na použitie.

Zodpovedá príslušným požiadavkám EÚ.

Dvojitá izolácia.

Konektory jednosmerného napätia.

Jednosmerné napätie.

Tepelná poistka nabíjačky.

Nabíjačka je určená na použitie iba vuzatvore-

ných priestoroch. Nutné chrániť pred vniknutím

vody avysokou vlhkosťou.

Symbol elektroodpadu. Nepoužiteľný výrobok

podľa smernice 2012/19 EÚ sa nesmie vyhodiť

do zmesového odpadu, ale musí sa odovzdať na

ekologickú likvidáciu do zberu elektrozariadení.

Zprístroja používateľ či pracovník elektrického

zberu musí vybrať akumulátor.

Demontovaný akumulátor podľa smernice

2006/66 ES sa nesmie vyhodiť do zmesového

odpadu, ale musí sa odovzdať na príslušnom

zbernom mieste batérií.

Tabuľka 2

X. Všeobecné bezpečnostné pokyny

pre elektrické náradie

•VÝSTRAHA!

Je nutné prečítať všetky bezpečnostné pokyny, návod na použí-

vanie, obrázky apredpisy dodané stýmto náradím. Nedodržanie

všetkých nasledujúcich pokynov môže viesť kúrazu elektrickým prúdom,

kvzniku požiaru a/alebo kvážnemu zraneniu osôb.

Všetky pokyny anávod na používanie musíte uschovať, aby bolo

možné do nich neskoršie nahliadnuť.

Výrazom „elektrické náradie“ vo všetkých ďalej uvedených výstražných

pokynoch je myslené elektrické náradie napájané (pohyblivým prívodom) zo

siete, alebo elektrické náradie napájané zbatérií (bez pohyblivého prívodu).

1 BEZPEČNOSŤ PRACOVNÉHO PROSTREDIA

a) Pracovisko je potrebné udržiavať včistote adobre

osvetlené. Neporiadok atmavé priestory bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie vprostredí, kde hrozí

nebezpečenstvo výbuchu, kde sa vyskytujú horľavé kva-

paliny, plyny alebo prach. Velektrickom náradí vznikajú iskry,

ktoré môžu zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte vprístupe

deťom aďalším osobám. Ak budete rušení, môžete stratiť

kontrolu nad vykonávanou činnosťou.

2 ELEKTRICKÁ BEZPEČNOSŤ

a) Vidlice pohyblivého prívodu elektrického náradia musia

vyhovovať sieťovej zásuvke. Vidlice sa nesmú žiadnym

spôsobom upravovať. Snáradím, ktoré má ochranné

spojenie so zemou, sa nesmú používať žiadne zásuvkové

adaptéry. Vidlice, ktoré nie sú znehodnotené úpravami aprísluš-

né zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.

b) Obsluha sa nesmie telom dotýkať uzemnených predme-

tov, ako je napr. potrubie, teleso ústredného vykurova-

nia, sporáky achladničky. Nebezpečenstvo úrazu elektrickým

prúdom je väčšie, ak je vaše telo spojené zo zemou.

c) Elektrické náradie nesmiete vystavovať dážďu, vlhku

alebo aby bolo mokré. Ak sa do elektrického náradia dostane

voda, zvýši sa nebezpečenstvo úrazu elektrickým prúdom.

d) Pohyblivý prívod sa nesmie používať na iné účely.

Elektrické náradie sa nesmie nosiť alebo ťahať za prívod,

ani sa NESMIE ťahom za prívod odpojovať vidlica zo

zásuvky. Prívod je treba chrániť pred teplom, mast-

notou, ostrými hranami alebo pohyblivými časťami.

Poškodené alebo zamotané prívody zvyšujú nebezpečenstvo úrazu

elektrickým prúdom.

e) Ak elektrické náradie používate vonku, používajte

predlžovací kábel vhodný na vonkajšie použitie. Používanie

predlžovacieho prívodu na použitie vonku obmedzuje nebezpečen-

stvo úrazu elektrickým prúdom.

f) Ak používate elektrické náradie vo vlhkých priestoroch,

používajte napájanie chránené prúdovým chráničom

(RCD). Používanie RCD obmedzuje nebezpečenstvo úrazu elektric-

kým prúdom.

Pojem „prúdový chránič (RCD)“ môže byť nahradený pojmom

„hlavný istič obvodu (GFCI)“ alebo „istič unikajúceho prúdu (ELCB)“.

3 BEZPEČNOSŤ OSÔB

a) Pri používaní elektrického náradia musí byť obsluha

pozorná, musí sa venovať tomu, čo práve robí amusí sa

sústrediť atriezvo uvažovať. Elektrické náradie sa nesmie

používať, ak je obsluha unavená alebo pod vplyvom drog,

alkoholu alebo liekov. Chvíľková nepozornosť pri používaní

elektrického náradia môže viesť kvážnemu poraneniu osôb.

b) Používať osobné ochranné pracovné prostriedky. Vždy

používajte ochranu očí. Ochranné pomôcky ako je napr. respi-

rátor, bezpečnostná obuv s úpravou proti šmyku, tvrdá pokrývka

hlavy alebo ochrana sluchu, používané vsúlade spodmienkami

práce, znižujú nebezpečenstvo poranenia osôb.

c) Musíte zabrániť neúmyselnému spusteniu stroja. Uistite

sa, či je spínač pred zapojením vidlice do zásuvky a/

alebo pri pripájaní batériovej súpravy, zdvíhaním alebo

prenášaním náradia vpolohe vypnuté. Prenášanie náradia

sprstom na spínači alebo zapájanie vidlice náradia so zapnutým

spínačom môže byť príčinou nehôd.

d) Skôr ako náradie zapnete, odstráňte všetky nastavovacie

nástroje alebo kľúče. Nastavovací nástroj alebo kľúč, ktorý

necháte pripevnený kotáčajúcej sa časti elektrického náradia,

môže byť príčinou poranenia osôb.

e) Obsluha musí pracovať len tam, kde bezpečne dosiahne.

Obsluha musí vždy udržiavať stabilný postoj arovnová-

hu. To umožní lepšiu kontrolu nad elektrickým náradím vnepred-

vídateľných situáciách.

f) Vhodne sa obliekajte. Nepoužívajte voľné odevy ani

šperky. Obsluha musí dbať na to, aby mala clasy aodev

dostatočne ďaleko od pohyblivých častí. Voľné odevy, šper-

ky adlhé vlasy môžu zachytiť pohybujúce sa časti.

g) Ak sú kdispozícii prostriedky na pripojenie zariadenia

na odsávanie azachytávanie prachu, zaistite, aby také

zariadenia boli pripojené asprávne používané. Používanie

týchto zariadení môže obmedziť nebezpečenstvo spôsobené vznika-

júcim prachom.

h) Obsluha nesmie dopustiť, aby sa zdôvodu rutiny, ktorá

vychádza zčastého používania náradia, stala samoľúbou

azačala ignorovať zásady bezpečnosti náradia. Neopatrná

činnosť môže vzlomku sekundy spôsobiť závažné poranenie.

4 POUŽÍVANIE AÚDRŽBA ELEKTRICKÉHO NÁRADIA

a) Elektrické náradie sa nesmie preťažovať. Používajte správne

elektrické náradie, ktoré je určené na vykonávanú prácu.

Správneelektrické náradie bude lepšie abezpečnejšie vykonávať prácu,

na ktorú bolo skonštruované.

b) Nepoužívajte elektrické náradie, ktoré nejde zapnúť

avypnúť spínačom. Každé elektrické náradie, ktoré nejde ovlá-

dať spínačom, je nebezpečné amusí byť opravené.

c) Pred akýmkoľvek nastavovaním, výmenou príslušenstva

alebo pred uskladnením elektrického náradia je treba

vytiahnuť vidlicu zo sieťovej zásuvky a/alebo odobrať

batériovú súpravu zelektrického náradia, ak je odní-

mateľná. Tieto preventívne bezpečnostné opatrenia obmedzujú

nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie uskladňujte mimo dosa-

hu detí anedovoľte osobám, ktoré neboli zoznámené

selektrickým náradím alebo stýmito pokynmi, aby

náradie používali. Elektrické náradie je vrukách neskúsených

užívateľov nebezpečné.

e) Elektrické náradie apríslušenstvo je nutné dodržiavať.

Kontrolujte nastavenie pohybujúcich sa častí aich

pohyblivosť ,zameriavajte sa na praskliny, zlomené

súčasti aakékoľvek ďalšie okolnosti, ktoré by mohli

ohroziť funkčnosť elektrického náradia. Ak je náradie

poškodené, pred ďalším použitím zaistite jeho opravu.

Mnoho nehôd je spôsobených nedostatočnou údržbou elektrického

náradia.

f) Rezacie nástroje je treba udržiavať ostré ačisté. Správne

udržiavané anabrúsené rezacie nástroje sa zachytia alebo zablo-

kujú omateriál soveľa menšou pravdepodobnosťou apráca snimi

sa ľahšie kontroluje.

g) Elektrické náradie, príslušenstvo, pracovné nástroje atď,

používajte vsúlade stýmito pokynmi, takým spôsobom,

aký je predpísaný pre konkrétne elektrické náradie, ato

sohľadom na dané podmienky práce adruh vykonávanej

práce. Používanie elektrického náradia na vykonávanie iných

činností, než tých pre ktoré bolo určené, môže viesť knebezpečným

situáciám.

h) Rukoväte apovrchy na uchopenie je treba udržiavať

suché, čisté abez mastnoty. Šmykľavé rukoväte apovrchy

na uchopenie neumožňujú vneočakávaných situáciách bezpečné

držanie akontrolu náradia.

5 POUŽÍVANIE AÚDRŽBA BATÉRIOVÉHO NÁRADIA

a) Nabíjajte iba nabíjacím zariadením, ktoré je určené od

výrobcu. Nabíjanie, ktoré môže byť vhodné pre jeden typ baté-

riovej súpravy, môže byť pri použité sinou batériovou súpravou

príčinou nebezpečenstva požiaru.

b) Náradie používajte iba sbatériovou súpravou, ktorá je

výslovne určená pre dané náradie. Používanieakýchkoľvek iných

batériových súprav môže byť príčinou vzniku úrazu alebo požiaru.

c) Pokiaľ sa batériová súprava práve nepoužíva, chráňte

ju pred stykom sinými kovovými predmetmi ako sú

kancelárske sponky, mince, kľúče, klince, skrutky, alebo

iné malé kovové predmety, ktoré môžu spôsobiť spojenie

jedného kontaktu batérie sdruhým. Skratovanie kontaktov

batérie môže spôsobiť popáleniny alebo požiar.

d) Pri nesprávnom používaní môžu zbatérie unikať tekuti-

ny; vyvarujte sa kontaktu snimi. Ak dôjde knáhodnému

styku stýmito tekutinami, opláchnite postihnuté miesto

vodou. Ak sa tekutina dostane do oka, vyhľadajte lekár-

sku pomoc. Tekutiny unikajúce zbatérie môžu spôsobiť zápaly

alebo popáleniny.

e) Batériová súprava alebo náradie, ktoré je poškodené

alebo prestavané, sa nesmie používať. Poškodené alebo

upravené akumulátory sa môžu chovať nepredvídateľne, amôžu

tak spôsobiť oheň, výbuch alebo nebezpečenstvo úrazu.

f) Batériové súpravy alebo náradie sa nesmie vystavovať

ohňu alebo nadmernej teplote. Vystavenie ohňu alebo teplo-

te vyššej ako 130°C môže spôsobiť výbuch.

G) Dodržujte všetky pokyny pre nabíjanie anenabíjajte

batériovú súpravu alebo náradie mimo tepelný rozsah,

ktorý je uvedený vnávode na používanie.

Nesprávne nabíjanie alebo nabíjanie pri teplotách, ktoré sú mimo

uvedený rozsah, môže spôsobiť poškodenie batérie azvýšiť riziko

požiaru.

6 SERVIS

a) Opravy vášho batériového náradia zverte kvalifikovanej

osobe, ktorá bude používať identické náhradné diely. Tak

bude zaistená rovnaká úroveň bezpečnosti náradia, aká bola pred

jeho opravou.

b) Poškodené batériové súpravy sa nesmú nikdy opravovať.

Oprava batériových súprav by mala byť vykonaná iba uvýrobcu

alebo vautorizovanom servise.

XI. Údržba aservis

•UPOZORNENIE

yPred čistením aúdržbou odpojte vždy konektor nabíjačky zakumulá-

torového skrutkovača.

yUdržujte čisté vetracie otvory motora akumulátorového skrutkovača.

Zanesené otvory bránia prúdeniu vzduchu do motora, čo bráni kvalit-

nému chladeniu.

yNa čistenie prístroja používajte vlhkú handričku namočenú vroztoku

saponátu, zabráňte ale vniknutiu vody do náradia. Nepoužívajte žiad-

ne agresívne čistiace prostriedky arozpúšťadlá. Mohlo by to spôsobiť

poškodenie plastového krytu prístroja.

yZ bezpečnostných dôvodov používajte výhradne originálne diely od

výrobcu.

yV prípade reklamácie sa obráťte na predajcu, uktorého ste prístroj

zakúpili alebo na autorizovaný servis značky Extol, (servisné miesta

nájdete na webových stránkach vúvode návodu).

yOpravy prístroja môže prevádzať iba autorizovaný servis značky Extol®.

XII. Skladovanie

yOčistený prístroj skladujte na suchom mieste mimo dosahu detí

steplotami do 45°. Chráňte náradie pred priamym slnečným žiarením

asálavými zdrojmi tepla.

XIII. Likvidácia odpadu

yObaly výrobku vyhoďte do príslušného kontajneru na triedený odpad.

yVýrobok obsahuje elektronické súčasti, preto podľa

európskej smernice 2012/19 EU nemôže byť vyhode-

ný do komunálneho odpadu, ale musí byť odovzdaný

na príslušných zberných miestach na ekologickú

likvidáciu. Pred likvidáciou akumulátorového skrutkovača zneho

vyberte zabudovaný Li-ion akumulátor demontovaním rukoväte.

Akumulátor však neotvárajte. Podľa smernice 2006/66 EÚ sa nesmú

akumulátory vyhodiť do zmesového odpadu, ale musia sa odovzdať na

zberných miestach batérií oddelene naekologickú recykláciu, pretože

obsahujú prevádzkové náplne, ktoré sú nebezpečné pre životné pro-

stredie.

Informácie ozberných miestach dostanete na obecnom úrade.

EÚ aGS Vyhlásenie ozhode

Výrobca: Madal Bal a.s. •Bartošova 40/3 •CZ-760 01 Zlín •IČO: 49433717

vyhlasuje,

že následne označené zariadenie na základe svojej koncepcie akonštruk-

cie, rovnako ako na trh uvedené vyhotovenie, zodpovedajú príslušným

bezpečnostným požiadavkám Európskej únie. Pri nami neodsúhlasených

zmenách zariadenia stráca toto vyhlásenie svoju platnosť. Toto vyhlásenie

sa vydáva na výhradnú zodpovednosť výrobcu.

Extol® Craft 402114

Akumulátorový skrutkovač 3,6 VDC Li-ion,

1500 mAh sosvetlením

bol navrhnutý avyrobený vzhode snasledujúcimi normami:

EN 62841-1:2015; EN 62841-2-2:2014; EN 60335-2-29:2004+A2;

EN 62233:2008; EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013; EN 50581:2012; AfPS GS 2014:01

a predpismi:

2006/42 ES (akumulátorový skrutkovač)

2014/35 EU (nabíjačka)

2011/65 EU (akumulátorový skrutkovač anabíjačka)

2014/30 EU (akumulátorový skrutkovač anabíjačka)

2009/125 ES (LED diódy akumulátorového skrutkovača)

Kompletizáciu technickej dokumentácie 2006/42 ES vykonal Martin

Šenkýř so sídlom na adrese výrobcu. Technická dokumentácia (2006/42

ES) je dostupná na adrese výrobcu.

Miesto adátum vydania EÚ vyhlásenia ozhode: Zlín, 5. 5. 2016

Osoba oprávnená vypracovaním EÚ vyhlásenia ozhode zastupujúcim

výrobcu (podpis, meno, funkcia):

Martin Šenkýř, člen predstavenstva a. s.

Bevezető

Tisztelt Vevő!

Köszönjük Önnek, hogy megvásárolta az Extol® márka termékét!

Aterméket az idevonatkozó európai előírásoknak megfelelően

megbízhatósági, biztonsági és minőségi vizsgálatoknak vetettük alá.

Kérdéseivel forduljon avevőszolgálatunkhoz és atanácsadó

központunkhoz:

www.extol.cz  [email protected] 

Tel.: +420577599777

Gyártó:Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín,

Cseh Köztársaság

Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2.

(Magyarország)

Kiadás dátuma: 2016. 4. 22.

I. Műszaki adatok

Rendelési szám 402114

Szerszámbefogó 1/4”(hatlapú szárakhoz)

Maximális forgatónyomaték 3 Nm

Beállítható forgatónyomaték Igen

Forgatónyomaték fokozatok száma 7

Max. csavarátmérő 6,3 mm

Üresjárati fordulatszám 200 1/perc

Munkahely megvilágító LED dióda Igen

Beépített LED lámpa afogantyú végében Igen

Automatikus orsó blokkolás lemerült akkumulátor

esetén hagyományos csavarhúzóként használható Igen

Teljesen lemerült akkumulátor töltési ideje kb. 4-5 óra

Világítás teljesen feltöltött akkumulátorról 1) 5-6 óra

Akkumulátor típusa Li-ion

Akkumulátor feszültség/kapacitás 3,6 V (DC)/1500 mAh

Töltőfeszültség /frekvencia 220-240 V/ ~50 Hz

Kimeneti feszültség és töltőáram 5 V(DC) /500 mA

Tömeg 0,45 kg

Akkus csavarozó védettsége IP 20

Akkumulátortöltő kettős szigetelés igen

Zajnyomás szint LpA; bizonytalanság K2) 62 dB(A) ±3

Zajteljesítmény szint LwA; nejistota K2) 73 dB(A) ±3

Max. rezgésértékcsavarozáskor;bizonytalanságK3) ah=0,22 m/s2±1,5

1. táblázat

1) A feltüntetett világítási idő teljesen feltöltött akkumulátorra vonatko-

zik (a csavarozó használata nélkül).

2) A feltüntetett zajnyomást, zajterhelését és rezgésértékét az EN

62841-1/EN 62841-2-2 szabvány szerint mértük meg, ezért ezeket az

értékeket fel lehet használni akéziszerszám által okozott terhelések

hatásainak akiértékeléséhez.

3) A tényleges rezgésérték aterheléstől és acsavar méretétől is függ.

A rezgésterhelés pontos meghatározásához gyelembe kell venni azokat

az időket is, amikor akészülék ki van kapcsolva, vagy amikor be van kap-

csolva, de nincs használva. Határozzon meg akészüléket kezelő személy

rezgésterhelés elleni védelme érdekében kiegészítő intézkedéseket:

készülék karbantartása, szerszámok használata, munkaszervezés stb.

II. Akészülék jellemzői és rendeltetése

 Az Extol® Craft 402114 akkumulátoros csavarozóval csavarokat és anyákat

lehet meghúzni vagy meglazítani, illetve kisebb átmérőjű és hosszúságú

facsavarokat lehet be- és kicsavarozni (pl. bútor szereléséhez).

yA hatlapú 1/4”-os csavarozó biteket szerszámbefogó patronba lehet

befogni, amely abiteket kiesés ellen is védi (lásd az 1. ábrát).

yA akkus csavarozó fogantyúját aforgástengellyel egy vonalba el lehet

forgatni, így olyan helyeken is lehet csavarozni, amelyeket lehajtott

fogantyús csavarozókkal nem lehet elérni (lásd a2. ábrát).

yAz akkus csavarozón ameghúzási nyomaték beállítható. Amegfelelő

meghúzási nyomaték beállítása után acsavarozó védi acsavarfej hor-

nyokat és abiteket asérülésektől. Nagy forgatónyomaték esetén abit

továbbforog acsavar behajtása után, és sérülést okoz ahoronyban és

abit élein (lásd a3. ábrát).

yA kijelző LED diódák segítségével megállapítható az akkumulátor

töltöttségi állapota, és hosszabbra tervezett csavarozási munkák előtt

akészülék teljesen feltölthető (lásd a4. ábrát).

yA Li-ion akkumulátornak köszönhetően az akkumulátort nem teljesen

lemerült állapotból is fel lehet tölteni (a kapacitás csökkenése nélkül), így

akészülék bármikor rövid idő alatt használatra kész állapotba tölthető.

yA Li-ion akkumulátorönkisülése nagyonlassú,akészülékakkumulátora

hosszú ideig megőrzi atöltést. Az akkus csavarozó (ha feltöltött állapotban

tárolta), akkor azonnal használható (még hosszabb ideig tartó tárolás után is).

yA működtető kapcsoló felengedése után acsavarozó orsója leblokkol,

így akészülék kézi (hagyományos) csavarhúzóként is használható

(például ha ahosszú munka közben az akkumulátor lemerült).

yA készülék házába épített LED dióda aműködtető kapcsoló benyomása

után bekapcsol és megvilágítja acsavarozás helyét (lásd a6. ábrát).

yA fogantyú végébe épített LED lámpa praktikus zseblámpaként is hasz-

nálható, ha amunkahelyen nem megfelelő avilágítás (lásd a7. ábrát).

III. Akészülék részei és működtető elemei

8. ábra. Tételszámok és megnevezések

1) Bit (szerszám)

2) Szerszám befogó patron

3) Gyűrű ameghúzási nyomaték beállításához

4) Akkumulátor töltöttségi állapotát kijelző LED diódák

5) Fogantyú reteszgomb, afogantyú vízszintes helyzetbe forgatásához

6) Irányváltó kapcsoló /véletlen indítást meggátoló kapcsoló

(középső helyzetben)

7) Elfordítható fogantyú

8) Működtető kapcsoló

9) Töltő csatlakozó

10) Beépített LED lámpa afogantyú alsó végében

11) Munkahely megvilágító LED dióda

IV. Üzembe helyezés előtt

•FIGYELMEZTETÉS!

yA termék használatba vétele előtt ajelen útmutatót olvassa el, és azt

atermék közelében tárolja, hogy más felhasználók is el tudják olvasni.

Amennyiben aterméket eladja vagy kölcsönadja, akkor atermékkel együtt

ajelen használati útmutatót is adja át. Ahasználati útmutatót védje meg

asérülésektől. Agyártó nem vállal felelősséget atermék rendeltetésétől

vagy ahasználati útmutatótól eltérő használata miatt bekövetkező

károkért. Akészülék első bekapcsolása előtt ismerkedjen meg alaposan

aműködtető elemek és atartozékok használatával, akészülék gyors kikap-

csolásával (veszély esetén). Ahasználatba vétel előtt mindig ellenőrizze le

akészülék és tartozékai, valamint avédő és biztonsági elemek sérülésmen-

tességét, akészülék helyes összeszerelését. Amennyiben sérülést észlel,

akkor akészüléket ne kapcsolja be. Akészüléket Extol® márkaszervizben

javítassa meg (lásd akarbantartás és szerviz fejezetet).

yA szerszám behelyezése vagy kivétele előtt az akkumulátortöltőt

válassza le az akkus csavarozóról.

AZ AKKUS CSAVAROZÓ FELTÖLTÉSE

•FIGYELMEZTETÉS!

yAz akkumulátort csak részben feltöltött állapotban szállítjuk, az akkus

csavarozó használatba vétele előtt az akkumulátort fel kell tölteni.

A 8. ábra 4-es tételének amegnyomásával ellenőrizze le az akkumulátor

töltöttségi állapotát (lásd a4. ábrát is). Az akkumulátor töltöttségi

állapotát aszínes LED diódák mutatják. Ha agomb megnyomása után

mindegyik dióda (a zöld is) világít, akkor az akkumulátor teljesen fel van

töltve. Ha csak apiros és narancssárga dióda világít (a zöld nem), akkor az

akkumulátor körülbelül félig van feltöltve. Ha csak apiros dióda világít,

akkor az akkumulátor lemerült, azt fel kell tölteni.

1. Az akkumulátortöltő csatlakozóját dugja az akkus csavarozó aljza-

tába (8. ábra 9-es tétel). Először az akkumulátortöltő csatlakozóját

csatlakoztassa az akkus csavarozóhoz, majd csak ezután csatlakozta-

ssa az adaptert az elektromos hálózat aljzatához.

2. Az akkumulátortöltő elektromos hálózathoz való csatlakoztatása

előtt ellenőrizze le, hogy ahálózati feszültség megfelel-e az akku-

mulátortöltő típuscímkéjén feltüntetett tápfeszültségnek (220-240

V~50 Hz). Az akkumulátortöltő csak az előző feszültségtartomány-

nak megfelelő tápfeszültséghez csatlakoztatható.

A hálózathoz való csatlakoztatás előtt az akkumulátortöltőt ellenőri-

zze le, ha az hibás vagy sérült, akkor ne használja. Forduljon az

Extol® márkaszervizhez. Aszervizek jegyzékét ahasználati útmutató

elején feltüntetett honlapunkon találja meg.

yA tápfeszültséghez csatlakoztatás után apiros LED dióda bekapcsol (a

8. ábra 4-es tételének amegnyomása nélkül). Az akkumulátor teljes

feltöltése után csak azöld LED dióda világít (a 8. ábra 4-es tételének

amegnyomása nélkül). Az akkumulátor töltöttségi állapotát (töltés

közben), afent leírt módon, agomb megnyomásával állapíthatja

meg. Atöltöttségi állapotot afent leírt színű diódák világítása jelzi ki.

Töltés közben az akkus csavarozó nem használható, kivéve afogan-

tyúba épített zseblámpát, amelyet aműanyag bura megnyomásával

tud bekapcsolni (lásd a7. ábrát).

3. Az akkumulátor teljes feltöltése után előbb válassza le az akkumu-

látortöltőt az elektromos hálózatról, majd húzza ki az akkumulá-

tortöltő csatlakozóját az akkus csavarozó aljzatából. Ateljes feltöltés

(teljesen lemerült állapotból) körülbelül 4-5 óra, de abeépített

akkumulátor esetében nem kell teljesen lemeríteni az akkumulátort.

Az bármikor feltölthető.

SZERSZÁMOK BEFOGÁSA /CSERÉJE

•FIGYELMEZTETÉS!

ySzerszám behelyezése vagy kivétele előtt az akkumulátortöltőt válass-

za le az akkus csavarozóról.

yA szerszámtartóba hatlapú, 1/4”-os biteket (szárakat) lehet befogni az

1. ábrán látható módon.

A FOGANTYÚ HELYZETÉNEK ABEÁLLÍTÁSA

yA akkus csavarozó fogantyúját aforgástengellyel egy vonalba el lehet

forgatni, így olyan helyeken is lehet csavarozni, amelyeket lehajtott

fogantyús csavarozókkal nem lehet elérni (lásd a2. ábrát).

A 8. ábra 5-ös tételét nyomja meg, majd afogantyút forgassa el aszerszám

forgástengelyének avonalába (vagy vissza, ferde helyzetbe), lásd a2. ábrát.

A MEGFELELŐ MEGHÚZÁSI /MEGLAZÍTÁSI

NYOMATÉK BEÁLLÍTÁSA

yA csavarfej hornyok és acsavarozó bitek védelme, valamint (pl. vékony

csavarok puha anyagba való fúrása közben) acsavar elfordulásának

amegelőzése érdekében az akkus csavarozón ameghúzási nyomaték

beállítható. Abeállító gyűrűt elforgatva lehet 1- 7fokozat közül

választani (lásd a3. ábrát). Anagyobb számhoz nagyobb forgatónyo-

maték tartozik. Abeállított forgatónyomaték elérése után aforgómoz-

gás megszűnik, amit kattogó hang jelez ki. Amennyiben acsavart még

nem sikerült teljesen becsavarni (vagy meglazítani), akkor állítson be

nagyobb forgatónyomatékot. Az optimális meghúzási nyomatékot

gyakorlati tapasztalatok alapján határozza meg (a munkadarabbal

azonos anyagú hulladékdarabba csavarja be akívánt csavart).

AZ ORSÓ FORGÁSIRÁNYÁNAK ABEÁLLÍTÁSA

/ORSÓBLOKKOLÁS

yA meghúzáshoz az orsónak jobbra, alazításhoz balra kell forognia

(lásd az 5. ábrát).

yAz akkus csavarozó véletlen bekapcsolás elleni védelméhez (pl. ha acsava-

rozót nem használja vagy szállítja, illetve felügyelet nélkül hagyja), akkor

ezt akapcsolót tolja középállásba. Ez aműködtető kapcsolót leblokkolja.

Aműködtető kapcsolót nem lehet benyomni, akészülék nem kapcsol be.

V. Be- és kikapcsolás

yA bekapcsoláshoz nyomja meg aműködtető kapcsolót (8. ábra, 8-as

tétel), az orsó forgásával együtt amunkahely megvilágító LED (8.

ábra, 11-es tétel) is bekapcsol (lásd a6. ábrát is).

yA kikapcsoláshoz aműködtető kapcsolót engedje el.

yHa amegmunkálás során szokatlan jelenséget észlel: zaj, rezgés stb.

akkor acsavarozót azonnal kapcsolja le és próbálja megállapítani

ajelenség okát. Amennyiben ajelenség akészülék hibájára utal, akkor

akészüléket az Extol® márkaszervizben javítassa meg (a szervizek

jegyzékét az útmutató elején feltüntetett honlapunkon találja meg).

Akészülék javítását az eladó üzletben vagy amárkaszervizben rendelje meg.

Megjegyzés:

yaz akkus csavarozót nem lehet bekapcsolni, amikor az akkumulátort tölti.

VI. Akészülék használata

yA csavar hornyába dugja be abitet, majd kapcsolja be acsavarozót (ha

forgó bittel közelít acsavarfejhez, akkor abit lecsúszhat acsavarfejről).

yAz akkus csavarozóval legfeljebb 6,3 mm átmérőjű csavarokat lehet

meghúzni és meglazítani, illetve ennél kisebb ármérőjű és nem túl

hosszú facsavarokat lehet puha fába csavarozni. Acsavarozható átmérő

és hosszúság függ afa keménységétől, ezért előbb próbálja ki, hogy az

adott facsavart acsavarozó be tudja-e csavarozni az adott anyagba.

yMunka közben az akkus csavarozót erősen fogja meg akezével.

yA csavarozó lehelyezése előtt azt aműködtető kapcsoló elengedésével

kapcsolja ki és várja meg az orsó teljes lefékeződését. Aforgó szers-

zám vagy befogó valamibe beakadhat, ami akészülék feletti uralom

elvesztéséhez vezethet.

yA csavarozót ne terhelje túl. Amunka közben gyakran tartson szünetet.

AZ AKKUMULÁTOR VÉDELME

LEMERÜLÉS ELŐTT

•FIGYELMEZTETÉS!

yAz akkus csavarozó akkumulátorát alemerülés előtt

elektronika védi az áramfelvétel ellen (a lemerülés közelében az

áramfelvétel károsítja az akkumulátort). Amennyiben az akkumulátor

túlságosan lemerül, akkor acsavarozó magától lekapcsol (a működ-

tető kapcsoló benyomása mellett). Aműködtető kapcsoló felengedé-

se, majd ismételt benyomása után acsavarozó rövid ideig működik,

majd ismét kikapcsol. Ez nem hiba, hanem elektronikus védelem.

Ez avédelem afogantyúba épített LED működését nem befolyásolja,

mivel ennek rendkívül kicsi az áramfelvétele.

Ha aLED dióda már gyengén világít, akkor az akkumulátort töltse fel,

ne engedje, hogy alámpa teljesen lemerítse az akkumulátort.

yAz akkumulátor fogyóeszközök, amely ahasználat során, ahasználat

gyakoriságától, intenzitásától és atárolási feltételektől függően

elhasználódik. Ez természetes jelenség. Arégi és gyakran használt

akkumulátor kapacitása kisebb, azt gyakrabban kell tölteni, ami

akészülék hatékony használatára is hatással van.

VII. Akkus csavarozóhoz kapcsolódó

biztonsági utasítások

yNe csavarozzon olyan helyen, ahol afalban elektromos vezetékek,

gáz- vagy vízcsövek lehetnek. Ezek sérülése anyagi kárt vagy személyi

sérülést okozhat. Biztonsági okokból az akkus csavarozót munka

közben csak aszigetelt részeken fogja meg, mert arejtett elektromos

vezetékek véletlen elvágása következtében az akkus csavarozó fém

részei feszültség alá kerülhetnek, amelyeknek amegérintése áramü-

tést okozhat.

yA falban vezetett vezetékek helyét vezeték és fémkereső készülékkel

állapítsa meg. Ha van rá mód, akkor építészeti rajzok segítségével

határozza meg avezetékek helyét. Az akkumulátoros csavarozó működés

közben elektromágneses mezőt hoz létre, amely nega-

tívan befolyásolhatja az aktív vagy passzív orvosi

implantátumok (pl. szívritmus szabályozó készülék)

működését és életveszélyes helyzetet idézhet elő. Ha

ilyen készüléket használ, akkor akészülék használatba vétele előtt

konzultáljon akezelőorvosával.

ySzerszámcsere, karbantartás, szállítás és eltárolás előtt, illetve ha

akészüléket felügyelet nélkül hagyja, akkor aműködtető kapcsolót

blokkolja le (a kapcsoló középső helyzetbe való benyomásával),

akészülék véletlen bekapcsolása elleni védelem érdekében.

yA készüléket ne használja arendeltetésétől eltérő célokra. Akészülé-

ket más jellegű használathoz átalakítani tilos.

VIII. Az akkumulátorhoz és atöltőhöz

kapcsolódó biztonsági utasítások

yNem megfelelő használat esetén akészülék akkumulátorából elekt-

rolit folyhat ki. Ügyeljen arra, hogy az elektrolit ne kerüljön abőrére.

Ha az elektrolit abőrére kerül, akkor azt azonnal mossa le vízzel. Ha az

elektrolit aszemébe került, akkor alaposan öblítse ki tiszta vízzel és

forduljon orvoshoz. Szükség esetén forduljon orvoshoz.

yAz akkumulátortöltőt nem használhatják olyan testi, értelmi, érzéks-

zervi fogyatékos, vagy tapasztalatlan személyek (gyermekeket is

beleértve), akik nem képesek akészülék biztonságos használatára,

kivéve azon eseteket, amikor akészüléket más felelős személy utasí-

tásai szerint és felügyelete mellett használják. Akészülék nem játék,

azzal gyerekek nem játszhatnak.

yAz akkus csavarozót csak száraz helyen töltse fel és ügyeljen arra,

hogy az akkumulátortöltőbe ne kerüljön víz. Az akkumulátortöltőt

csak beltérben használja.

yAz akkumulátortöltőt tartsa tisztán, azt ne használja gyúlékony

tárgyak közelében, vagy robbanás- és tűzveszélyes környezetben.

yAz akkumulátort csak afeltöltés végéig töltse az akkumulátortöltővel.

Atöltés befejezését aLED dióda színváltozása jelzi ki (pirosról zöldre

kapcsol át).

yAz akkus csavarozó akkumulátorát kizárólag csak eredeti (rend. száma

402114B), akészülék gyártójától származó akkumulátortöltővel töltse

fel. Más gyártóktól származó vagy eltérő típusú töltő használata bale-

setet (pl. tüzet, robbanást) okozhat.

yAz akkumulátor csak 0°C <t ≤40°C hőmérsékleten töltse fel. Ettől

eltérő hőmérsékletek esetén az akkumulátort védeni kell aszélsősé-

ges hőmérsékletektől.

yHa az akkus csavarozót nem használja, akkor akészüléken az akkumu-

látortöltő csatlakoztatását szolgáló aljzatot ragasztószalaggal ragass-

za le, hogy abeépített akkumulátor érintkezőit ne tudja véletlenül

valamilyen fém tárgy (gemkapocs, szeg stb.) rövidre zárni.

yAz akkus csavarozót óvja ütésektől, nedvességtől, közvetlen napsü-

téstől és 50°C-nál magasabb hőmérséklettől, az akkumulátort ne

bontsa meg.

yAz akkus csavarozó/akkumulátor helytelen töltése esetén abból gáz

áramolhat ki. Töltés közben ezért biztosítsa ahelyiség megfelelő

szellőztetését. Akiáramló gázok légúti irritációt okozhatnak. Tünetek

esetén forduljon orvoshoz.

yAz akkumulátortöltő és az akkus csavarozó elektromos csatlakozásait

tartsa tisztán, és óvja aszennyeződésektől valamint asérülésektől.

IX. Címkék és piktogramok

A használatba vétel előtt olvassa el ahasználati

útmutatót.

Megfelel az EU idevonatkozó előírásainak.

Kettős szigetelés.

Egyenfeszültségű csatlakozó.

Egyenfeszültség

Akkumulátortöltő hőkapcsoló

Az akkumulátortöltőt csak beltérben használja.

Védje avíztől és nedvességtől.

Elektromos hulladék jele. Ahasználhatatlanná

vált terméket a2012/19/EU számú európai

irányelv szerint, akörnyezetünket nem károsító

újrahasznosítást biztosító gyűjtőhelyen kell lead-

ni. Atermékből az akkumulátort ki kell szerelni.

A kiszerelt akkumulátort a2006/66/EK számú

európai irányelv szerint, akörnyezetünket nem

károsító újrahasznosítást biztosító gyűjtőhelyen

kell leadni.

2. táblázat

X. Általános biztonsági előírások az

elektromos kéziszerszámokhoz

•FIGYELMEZTETÉS!

A jelen kéziszerszámhoz mellékelt használati útmutatót,

biztonsági előírásokat és egyéb utasításokat olvassa el. Az alábbi

biztonsági és használati utasítások be nem tartása áramütéshez, tűzhöz és/

vagy súlyos személyi sérüléshez vezethet.

A használati útmutatót és az egyéb előírásokat őrizze meg, hogy

később is el tudja olvasni.

A következő gyelmeztető utasításokban szereplő „elektromos kéziszerszám“

kifejezés alatt hálózati vezetéken keresztül az elektromos hálózatról, vagy

akkumulátorról táplált (elektromos hálózattól független) elektromos

kéziszerszámot kell érteni.

1 BIZTONSÁGOS MUNKAKÖRNYEZET

a) A munkahelyet tartsa tisztán és biztosítsa amegfelelő

világítást. Arendetlen és rosszul megvilágított munkahely bale-

set forrása lehet.

b) Az elektromos kéziszerszámmal ne dolgozzon robba-

násveszélyes helyen (gyúlékony folyadékok és gázok

közelében, vagy poros levegőjű helyen). Az elektromos

szerszámban keletkező szikrák aport vagy arobbanásveszélyes

anyagokat berobbanthatják.

c) Az elektromos kéziszerszám használata közben agyere-

keket és az illetéktelen személyeket tartsa távol amun-

kahelytől. Ha megzavarják amunkájában, akkor elvesztheti az

uralmát az elektromos kéziszerszám felett.

2 ELEKTROMOS BIZTONSÁG

a) A csatlakozódugót csak adugónak megfelelő hálózati

aljzathoz csatlakoztassa. Acsatlakozódugót átalakítani

tilos. Aföldeléses csatlakozódugót csak közvetlenül

aföldeléses aljzathoz szabad csatlakoztatni (elágazó

használata tilos). Az áramütések elkerülése érdekében csak

sértetlen csatlakozódugóval, és adugónak megfelelő aljzatról

üzemeltesse akéziszerszámot.

b) Ügyeljen arra, hogy ateste ne érjen hozzá földelt

tárgyakhoz (fűtéscsövekhez, radiátorhoz, tűzhelyhez,

hűtőszekrényhez stb.). Amennyiben ateste le van földelve,

nagyobb az áramütés kockázata.

c) Az elektromos kéziszerszámot ne tegye ki eső vagy

nedvesség hatásának. Az elektromos kéziszerszámba kerülő víz

növeli az áramütés kockázatát.

d) A hálózati vezetéket csak arendeltetésének megfelelő

célokra használja. Az elektromos kéziszerszámot ne

húzza és ne szállítsa ahálózati vezetéknél megfogva.

Ahálózati csatlakozódugót tilos avezetéknél fogva

kihúzni afali aljzatból, ehhez aművelethez acsatlako-

zódugót fogja meg. Ahálózati vezetéket tartsa kellő

távolságra aforró alkatrészektől, olajos tárgyaktól és

éles sarkoktól, valamint agép mozgó részeitől. Asérült

vagy összetekeredett hálózati vezeték balesetet okozhat.

e) A szabadban végzett munkákhoz csak hibátlan, és szabad-

ban való munkákra alkalmas hosszabbítót használjon az

elektromos kéziszerszámhoz. Aszabadtéri használatra készült

hosszabbító alkalmazásával csökkentheti az áramütés kockázatát.

f) Amennyiben az elektromos kéziszerszámot nedves,

vizes helyen használja, akkor azt áram-védőkapcsolóval

(RCD) védett hálózati aljzathoz csatlakoztassa. Az áram

-védőkapcsoló (RCD) használata csökkenti az áramütés kockázatát.

Az áram-védőkapcsoló (RCD) kifejezéssel azonos jelentésű a„hibaá-

ram védőkapcsoló (GFCI)” vagy a„földzárlat megszakító (ELCB)” is.

3 SZEMÉLYI BIZTONSÁG

a) Az elektromos kéziszerszám használata közben legyen

figyelmes, jól gondolja át mit fog csinálni, koncentráljon

amunkára, acselekedeteit pedig józan megfontolások

vezéreljék. Az elektromos készüléket ne használja ha

fáradt, alkoholt vagy kábítószert fogyasztott, vagy gyógy-

szerek hatása alatt áll. Az elektromos kéziszerszám használata

közbeni pillanatnyi figyelmetlenség komoly balesetek forrása lehet.

b) Használjon egyéni védőeszközöket. Munka közben min-

dig viseljen védőszemüveget. Az elektromos kéziszerszám

jellegétől függő munkavédelmi eszközök (például légszűrő maszk,

csúszásgátló védőcipő, fejvédő sisak, fülvédő stb.) előírásszerű

használatával csökkentheti abaleseti kockázatokat.

c) Előzze meg avéletlen gépindításokat. Az elektromos

kéziszerszám mozgatása és szállítása során ahálózati

vezetéket húzza ki az aljzatból, az ujját pedig vegye le

afőkapcsolóról. Ez érvényes arra az esetre is, ha akézis-

zerszámba akkumulátort szerel be. Ha az elektromos kézis-

zerszám mozgatásakor az ujja afőkapcsolón marad, akkor agép

véletlenül elindulhat, aminek súlyos sérülés lehet akövetkezménye.

d) Az elektromos kéziszerszám bekapcsolása előtt abból

távolítsa el abeállításhoz szükséges szerszámokat és

kulcsokat. Aforgó géprészben maradt kulcs vagy más tárgy

súlyos balesetet okozhat.

e) Csak biztonságosan elérhető távolságban dolgozzon

agéppel. Munka közben álljon stabilan és biztonságosan

alábán. Így bármilyen körülmények között megőrizheti uralmát

agép felett.

f) Viseljen megfelelő munkaruhát. Forgó gépek használata

esetén ékszereket, laza ruhát viselni tilos. Ügyeljen arra,

hogy ahaja, aruhája, vagy akesztyűje ne kerülhessen

aforgó alkatrészek közelébe. Alaza ruhát, alógó ékszereket,

vagy ahosszú hajat agép forgó alkatrészei elkaphatják.

g) Amennyiben agéphez lehet forgácsgyűjtőt, vagy por- és for-

gácselszívót csatlakoztatni,akkorezt megfelelően csatlakoz-

tassa az elektromoskéziszerszámhoz. Az elszívó és forgácsgyűjtő

alkalmazásával védekezhet apor okozta kockázatokkal szemben.

h) A készülék gyakori használata nem jelenti azt, hogy elha-

nyagolhatja abiztonságos használat előírásait, arutinszerű

és figyelmetlen munka súlyos balesetek előidézője lehet.

Afigyelmetlenség egy pillanat alatt is okozhat súlyos balesetet.

4 AZ ELEKTROMOS KÉZISZERSZÁM HASZNÁLATA

ÉS KARBANTARTÁSA

a) Az elektromos kéziszerszámot ne terhelje túl. Amunka

jellegének megfelelő elektromos kéziszerszámot hasz-

náljon. Amegfelelően kiválasztott elektromos kéziszerszám bizto-

sítja arendeltetésének megfelelő biztonságot és hatékonyságot.

b) A meghibásodott főkapcsolójú elektromos kéziszerszá-

mot ne használja. Ahibás főkapcsolóval rendelkező elektromos

kéziszerszám használata veszélyes, akészüléket meg kell javítatni.

c) Beállítás, tartozékcsere, karbantartás, vagy akéziszers-

zám lehelyezése előtt az elektromos kéziszerszám csatla-

kozódugóját húzza ki afali aljzatból (illetve vegye ki az

akkumulátort, ha az kivehető). Ezzel megakadályozhatja

avéletlen gépindítást az ilyen jellegű munkák végrehajtása közben.

d) A használaton kívüli elektromos kéziszerszámot gye-

rekektől, valamint ahasználati utasítást nem ismerő

személyektől elzárva tárolja, és ezeknek ne engedje

akéziszerszám használatát sem. Az elektromos kéziszerszám

hozzá nem értő kezekben veszélyes lehet.

e) Az elektromos kéziszerszámot és tartozékait karban kell

tartani. Az elektromos kéziszerszámot, aműködtető és

mozgó részeit, aburkolatokat és avédelmi elemeket

ahasználatba vétel előtt ellenőrizze le. Sérült, repedt,

vagy rosszul beállított és aszabályszerű működést zava-

ró hibákkal rendelkező kéziszerszámmal dolgozni tilos.

Asérült és hibás kéziszerszámot az újbóli használatba

vétele előtt javítassa meg. Akarbantartások elmulasztása és

elhanyagolása balesetet okozhat.

f) Tartsa tisztán és éles állapotban avágószerszámokat.

Amegfelelően karbantartott és élezett vágószerszámokkal jobb

amegmunkálás hatékonysága, és kisebb akockázata avágószers-

zám leblokkolásának.

g) Az elektromos kéziszerszámot, atartozékokat és vágós-

zerszámokat csak ahasználati utasítás előírásai szerint,

valamint arendeltetésének megfelelő módon, továbbá

az adott munkakörülményeket és amunka típusát is

figyelembe véve használja. Arendeltetéstől eltérő géphaszná-

lat veszélyes és váratlan helyzeteket hozhat létre.

h) A kéziszerszám fogantyúit és markolatait tartsa tiszta,

száraz, zsír- és olajmentes állapotban. Ha akéziszerszámot

nem tudja biztonságosan és csúszásmentesen fogni, akkor váratlan

helyzetekben elveszítheti az uralmát agép felett.

5 AZ AKKUMULÁTOROS KÉZISZERSZÁM HASZ

NÁLATA ÉS KARBANTARTÁSA

a) Az akkumulátort csak agyártó által meghatározott

akkumulátortöltővel szabad feltölteni. Adott típusú

akkumulátor töltésére alkalmas akkumulátortöltő más típusú

akkumulátorhoz való használata esetén tűz keletkezhet.

b) A kéziszerszámba kizárólag csak agyártó által megha-

tározott akkumulátort szabad beszerelni. Más típusú

akkumulátor használata tüzet vagy balesetet okozhat.

c) Az akkumulátorokat ne helyezze le olyan helyre, ahol

fém tárgyak találhatók (gemkapocs, pénzérmék, kulcsok,

szegek, csavarok stb.) mert afém tárgyak az akkumulátor

pólusait összeköthetik és zárlatot okozhatnak. Az akkumu-

látor pólusainak arövidre zárása tüzet vagy égési sérülést okozhat.

d) Az akkumulátor helytelen használata esetén abból

elektrolit folyhat ki. Az elektrolitot ne érintse meg.

Amennyiben afolyadék abőrére kerül, akkor azt azonnal

mossa le bő vízzel. Amennyiben az akkumulátor folyadé-

ka aszemébe kerül, akkor azonnal forduljon orvoshoz. Az

akkumulátorból kifolyó folyadék maró sérülést okozhat.

e) Ne használjon sérült vagy átalakított akkumulátorokat

illetve kéziszerszámokat. Asérült vagy átalakított akkumulátor

illetve kéziszerszám viselkedése és működése váratlan helyzeteket

okozhat, aminek sérülés, tűz vagy robbanás lehet akövetkezménye.

f) Az akkumulátorokat illetve akéziszerszámokat ne tegye

ki nyílt láng vagy magas hőmérséklet hatásának. A130°C-

nál magasabb hőmérséklet az akkumulátor felrobbanását okozhatja.

g) Tartsabeaz akkumulátor töltési előírásait. Azakkumuláto-

rokat kizárólagcsak ahasználatiútmutatóbanmegadott

környezetihőmérséklettartománybanszabadtölteni.

A helytelen töltés, vagy amegadott hőmérsékleti tartomány be nem

tartásaaz akkumulátormeghibásodását,tüzetvagyrobbanástokozhat.

6 SZERVIZ

a) Az akkus kéziszerszám javítását bízza márka- vagy szaks-

zervizre, akészülék javításához csak eredeti alkatrés-

zeket szabad felhasználni. Csak így biztosítható az akkus

kéziszerszám biztonságának az eredeti módon való helyreállítása.

b) A sérült akkumulátorokat ne próbálja megjavítani. Az

akkumulátorokat kizárólag csak agyártó által kijelölt márkaszerviz

javíthatja meg.

XI. Karbantartás és szerviz

•FIGYELMEZTETÉS!

ySzerszám behelyezése vagy kivétele előtt az akkumulátortöltőt válass-

za le az akkus csavarozóról.

yA gép szellőzőnyílásait tartsa tisztán. Az eltömődött szellőzőnyílások

meggátolják amotor hűtését, ami amotor túlmelegedését okozhatja.

yA készüléket mosogatószeres vízzel enyhén benedvesített (jól kicsa-

vart) puha ruhával törölje meg. Ügyeljen arra, hogy víz ne kerüljön

akészülékbe. Oldószereket vagy agresszív tisztítószereket ne használ-

jon atisztításhoz. Sérülést okozhatnak aműanyag felületeken.

yBiztonsági okokból akészülék javításához kizárólag csak agyártótól

származó eredeti alkatrészeket szabad használni.

yHa akészülék meghibásodott, akkor forduljon az eladó üzlethez, vagy

vegye fel akapcsolatot az Extol® márkaszervizzel. Aszervizek jegyzékét

ahasználati útmutató elején feltüntetett honlapunkon találja meg.

yA készüléket kizárólag csak Extol® márkaszerviz javíthatja.

XII. Tárolás

yA megtisztított készüléket száraz helyen, gyerekektől elzárva,

45 °C-nál alacsonyabb hőmérsékleten tárolja. Akészüléket óvja

aközvetlen napsütéstől és hőforrásoktól.

XIII. Hulladék megsemmisítés

yA csomagolást az anyagának megfelelő hulladékgyűjtő konténerbe dobja ki.

yA termék elektronikus alkatrészeket tartalmaz. Az

elektromos és elektronikus hulladékokról szóló

2002/96/EU számú európai irányelv, valamint az ide-

vonatkozó nemzeti törvények szerint az ilyen hulla-

dékot alapanyagokra szelektálva szét kell bontani, és akörnyezetet

nem károsító módon újra kell hasznosítani. Akészülék megsemmisítése

előtt abból aLi-ion akkumulátort ki kell szerelni. Az akkumulátort ne

szedje szét. A2006/66/EU számú európai irányelv, valamint az idevo-

natkozó nemzeti előírások szerint az akkumulátorokat, akörnyezetün-

ket nem károsító újrahasznosításukat biztosító gyűjtőhelyen kell leadni.

A szelektált hulladék gyűjtőhelyekről apolgármesteri hivatalban

kaphat további információkat.

EU és GS megfelelőségi nyilatkozat

Gyártó: Madal Bal a.s. •Bartošova 40/3, CZ-760 01 Zlín •Cégszám: 49433717

kijelenti, hogy az alábbi jelölésű, saját tervezésű és gyártású berende-

zések, illetve az ezen alapuló egyéb kivitelek, megfelelnek az Európai

Unió idevonatkozó biztonsági előírásainak. Az általunk jóvá nem hagyott

változtatások esetén afenti nyilatkozatunk érvényét veszti. Ajelen

nyilatkozat kiadásáért kizárólag agyártó afelelős.

Extol® Craft 402114

Akkus csavarozó ,6 VDC Li-ion, 1 500 mAh, lámpával

tervezése és gyártása az alábbi szabványok alapján történt:

EN 62841-1:2015; EN 62841-2-2:2014; EN 60335-2-29:2004+A2;

EN 62233:2008; EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013; EN 50581:2012; AfPS GS 2014:01

gyelembe véve az alábbi előírásokat:

2006/42/EK (akkus csavarozó)

2014/35/EU (akkumulátortöltő)

2011/65/EU (akkus csavarozó és akkumulátortöltő)

2014/30/EU (akkus csavarozó és akkumulátortöltő)

2009/125/EK (akkus csavarozó LED világítása)

A műszaki dokumentáció 2006/42/EK szerinti összeállításáért agyártó

székhelyén Martin Šenkýř felel. Aműszaki dokumentációkat (a 2006/42/

EK szerint) agyártó tárolja.

Az EU megfelelőségi nyilatkozat kiadásának ahelye és dátuma: Zlín, 2016.05.05.

Az EU megfelelőségi nyilatkozat kidolgozásért felelős személy

(aláírása, neve, beosztása):

Martin Šenkýř -Igazgatótanácsi tag

4 0 2114

Übersetzung der ursprünglichen Bedienungsanleitung

Abb. 1

Abb. 2

Abb. 3

Abb. 4

Abb. 5

Abb. 6

Abb. 7

OFF

Abb. 8

Li-ion

Abb. 9

Einleitung

Sehr geehrter Kunde,

wir bedanken uns für Ihr Vertrauen, dass Sie der Marke Extol® durch

den Kauf dieses Produktes geschenkt haben. Das Produkt wurde

Zuverlässigkeits-, Sicherheits- und Qualitätstests unterzogen, die durch

Normen und Vorschriften der Europäischen Union vorgeschrieben werden.

Im Falle von jeglichen Fragen wenden Sie sich bitte an unseren Kunden-

und Beratungsservice:

www.extol.eu ser[email protected]

Hersteller: Madal Bal a. s.

Průmyslová zóna Příluky 244, 76001 Zlín, Tschechische Republik.

Herausgegeben am: 22. 4. 2016

I. Technische Daten

Bestellnummer 402114

Bithalter 1/4" (Sechskant)

Max. Drehmoment 3 Nm

Einstellbares Drehmoment Ja

Einstellbare Anzahl der Stufen des Drehmoments 7

Max. Durchmesser der Schraube 6,3 mm

Leerlaufdrehzahl 200 min-1

LED Diode zur Beleuchtung des Arbeitsplatzes Ja

Integrierte LED Leuchte im Griff des AkkuschraubersJa

Automatische Blockierung der Spindelrotation

Für manuelles Schrauben bei entladener Batterie Ja

Ladezeitraum eines völlig entladenen

Akkumulators bis zur vollen Aufladung 4-5 Stunden

Leuchtdauer der LED Leuchte 1) 5-6 Stunden.

Akkumulator-Typ Li-Ion

Spannung/Kapazität des Akkumulators 3,6 V (DC)/1500 mAh

Eintrittsspannung/Frequenz/Strom des Ladegerätes 220-240V~50 Hz

Austrittsspannung/Strom des Ladegerätes 5V(DC) =/500 mA

Gewicht 0,45 kg

Schutzart des Akkuschraubers IP 20

Doppelte Isolierung des Ladegerätes Ja

Schalldruckpegel LpA; Messunsicherheit K2) 62 dB(A) ±3

Schallleistungspegel LwA; Messunsicherheit K2) 73 dB(A) ±3

Max. Gesamtvibrationswert beim Schrauben;

Messunsicherheit K3) ah=0,22 m/s2±1,5

Tabelle 1

1) Die angegebene Leuchtdauer bezieht sich auf einen voll geladenen

Akkumulator, ohne Benutzung des Akkuschraubers.

2) Der Schalldruckpegel, der Schallleistungspegel und der Vibrationswert

wurde laut den Anforderungen der Norm EN 62841-1/EN 62841-2-

2 ermittelt, und daher kann dieser Wert für die Abschätzung der

Vibrationsbelastung des Mitarbeiters bei Anwendung auch von anderen

Elektrowerkzeugen angewandt werden.

3) Der angegebene Vibrationswert kann variieren, in Abhängigkeit von der

Größe der Schraube und von der Belastung.

Es ist eine Sicherheitsmessung zum Schutz der Bediener zu bestimmen,

die auf der Auswertung von Vibrationsbelastung unter tatsächlichen

Nutzungsbedingungen basiert, wobei auch die Zeit zu berücksichtigen ist, in

der das Werkzeug stillsteht, oder -wenn in Betrieb -nicht benutzt wird. Legen

Sie zusätzliche Maßnahmen zum Schutz des Bedieners vor Vibrationen fest, die

auch die Wartung des Gerätes und Einsteckwerkzeuge, die Organisation der

Arbeitstätigkeit u. ä. umfassen.

II. Charakteristik-Nutzungszweck

 Der Akkuschrauber Extol® Craft 402114 ist zum Festziehen und Lösen

von Schrauben, Muttern und kleinen kurzen Holzschrauben, z. B. bei der

Montage von Möbeln, bestimmt.

yDer Mitnehmer (Bithalter) des Werkzeuges ist ein Sechskant für 1/4“ Bits mit

Schließmechanismus zum Schutz gegen das Herausfallen des Bits aus dem

Bithalter, siehe Abb. 1.

yMan kann den Griff des Akkuschraubers in eine Linie mit dem Körper verdre-

hen (den Körper verlängern) und somit an entfernteren Orten schrauben,

die sonst ohne diese Funktion durch den Akkuschrauber nicht erreichbar

wären, siehe Abb. 2.

yDer Akkuschrauber hat einen Ring zum Einstellen des optimalen

Drehmoments zum Schutz vor dem „Abreißen“ des Schraubenkopfes oder

der Kanten des Bits oder der Beschädigung des geschraubten Materials beim

Festziehen bzw. Lösen, was bei einem Drehmoment, der höher ist als nötig,

passieren könnte, siehe Abb. 3.

yMan kann vor der Anwendung des Akkuschraubers durch die Kontroll-LED

Dioden den Ladezustand des Akkumulators ermitteln und ggf. ihn vor einem

längerdauernden Arbeitseinsatz voll aufladen lassen, siehe Abb. 4.

yDank des Li-Ion Akkumulators kann der Akkumulator auch aus dem nicht

vollständig entladenem Zustand aufgeladen werden, ohne dass sich dadurch

seine Kapazität senken würde, was ermöglicht, den Akkuschrauber in kurzer

Zeit für einen längerdauernden Arbeitseinsatz bereit zu haben.

yDer Li-Ion Akku verliert seine Energie durch Selbstentladung sehr langsam

und hält lange in geladenem Zustand an. Den Akkuschrauber kann man

somit sofort benutzen, im Bedarfsfall ohne nötige Aufladung nach längerf-

ristiger Betriebspause.

yDer Akkuschrauber hat eine automatische Blockierung der Spindelrotation

beim Lösen des Betriebsschalters, was ermöglicht, den Akkuschrauber

wie einen klassischen Schraubenzieher manuell durch Drehen des

Schraubenzieherkörpers zu benutzen, wenn sein Akkumulator entladen ist.

yDie LED Diode unterhalb des Körpers des Akkuschraubers beleuchtet den

Arbeitsplatz nach dem Ingangsetzen des Akkuschraubers, siehe Abb. 6.

yDie integrierte LED Leuchte unterhalb des Griffes ermöglicht die

Benutzung des Akkuschraubers als Leuchte im Falle von ungenügenden

Lichtverhältnissen am Arbeitsort, siehe Abb. 7.

III. Bestandteile und Bedienungselemente

Abb. 8; Positionen, Beschreibung

1) Bit (Werkzeug)

2) Abschließbarer Mechanismus des Werkzeugs

3) Ring zum Einstellen des Drehmoments

4) LED Dioden zur Kontrolle des Ladezustandes des Akkumulators

5) Taste zum Verdrehen des Griffs in die waagerechte Position und zurück

6) Taste zur Änderung der Drehrichtung der Spindel /Sicherung gegen unge-

wollte Betätigung des Betriebsschalters in der Mittelposition der Taste

7) Verdrehbarer Griff

8) Betriebsschalter

9) Stutzen zum Anschluss des Ladegerätes

10) Integrierte LED Leuchte an der Unterseite des Griffes

11) LED Diode zur Beleuchtung des Arbeitsplatzes

IV. Vor der Inbetriebnahme

•HINWEIS

yVor dem Gebrauch lesen Sie die komplette Bedienungsanleitung und halten

Sie diese in der Nähe des Gerätes, damit sich der Bediener mit ihr vertraut

machen kann. Falls Sie das Produkt jemandem ausleihen oder verkaufen,

legen Sie stets diese Gebrauchsanleitung bei. Verhindern Sie die Beschädigung

dieser Gebrauchsanleitung. Der Hersteller trägt keine Verantwortung

für Schäden infolge vom Gebrauch des Gerätes im Widerspruch zu dieser

Bedienungsanleitung. Machen Sie sich vor dem Gebrauch des Geräts mit

allen seinen Bedienungselementen und Bestandteilen und auch mit dem

Ausschalten des Gerätes vertraut, um es im Falle einer gefährlichen Situation

sofort ausschalten zu können. Überprüfen Sie vor Gebrauch, ob alles

Bestandteile fest angezogen sind und ob nicht ein Teil des Gerätes, wie z. B.

die Sicherheitselemente, beschädigt bzw. falsch installiert sind. Ein Gerät

mit beschädigten Teilen darf nicht benutzt und muss in einer autorisierten

Werkstatt repariert werden -siehe Kapitel Instandhaltung und Service.

yTrennen Sie vor dem Einsetzen/Austausch des Werkzeuges den

Steckverbinder des Akkumulators vom Akkuschrauber.

AUFLADEN DES AKKUSCHRAUBERS

•HINWEIS

yDer Akkuschrauer wird in nur teilweise geladenem Zustand angeliefert,

daher ist es nötig, ihn vor Gebrauch aufzuladen.

Durch Drücken der Taste Abb. 8, Pos. 4kann das Ladeniveau des Akkumulators

überprüft werden (siehe auch Abb. 49). Das Ladeniveau des Akkumulators wird

durch die entsprechende Farbe der LED Leuchtdiode signalisiert. Wenn nach

dem Betätigen der Taste außer der anderen Dioden auch die grüne Diode leu-

chtet, ist der Akku voll geladen. Wenn die orange und die rote Diode leuchten,

und die grüne nicht, dann ist der Akku mittelmäßig geladen. Wenn nur die rote

Diode leuchtet, dann ist der Akku entladen und er muss aufgeladen werden.

1. Stecken Sie den Steckverbinder des Ladegerätes in die Steckverbindung

des Akkuschraubers, Abb. 8, Pos. 9. Schließen Sie immer zuerst den

Steckverbinder des Ladegerätes zum Akkuschrauber an und erst dann das

Ladegerät in die Stromsteckdose.

2. Überprüfen Sie vor Anschluss des Ladegerätes in die Stromsteckdose,

ob der Spannungswert der Steckdose 220-240 V~50 Hz entspricht. Das

Ladegerät kann in diesem Spannungsbereich benutzt werden.

Überprüfen Sie vor Anschluss des Ladegerätes in die Stromsteckdose, ob

nicht ein Teil beschädigt ist –wenn ja, dann verwenden Sie das Ladegerät

nicht, sondern veranlassen Sie deren Austausch in einer autorisierten

Servicewerkstatt von Extol® (Servicestellen nden Sie auf den Webseiten

in der Einleitung der Gebrauchsanleitung).

yNach dem Anschluss des Ladegerätes in die Stromsteckdose erleuchtet

die rote LED Diode, ohne die Taste Abb. 8, Pos. 4zu betätigen. Sobald der

Akkumulator voll geladen ist, wird nur die grüne Diode leuchten, ohne

die Taste Abb. 8, Pos. 4zu betätigen. Das Ladeniveau des Akkus während

des Aufladens kann durch Betätigen der oben genannten Taste ermittelt

werden, wobei das Ladeniveau durch die Dioden der jeweiligen Farben

signalisiert wird.

Während des Ladevorgangs kann der Akkuschrauber nicht in Gang gesetzt

werden, es kann nur die Leuchte durch Betätigen der Kunststoffdurchsicht

der Leuchte eingeschaltet werden, siehe Abb. 7.

3. Nach Beendigung des Ladevorgangs (die Zeitdauer der vollen Aufladung

aus völlig entladenem Zustand beträgt 4-5 Stunden, jedoch kann der

Akkumulator unabhängig von seinem Ladezustand ohne Senkung seiner

Kapazität nachgeladen werden) trennen Sie zuerst das Ladegerät von

der Stromquelle und erst dann den Steckverbinder des Ladegerätes vom

Akkuschrauber, nicht umgedreht.

EINLEGEN/AUSTAUSCH VOM WERKZEUG

•HINWEIS

yVor Einsatz des Werkzeuges trennen Sie immer den Steckverbinder des

Ladegerätes vom Akkuschrauber.

yLegen Sie in den Bithalter des Werkzeuges ein Sechskant-Werkzeug der

Größe ¼“ ein, laut Abb. 1.

ÄNDERUNG DER POSITION DES GRIFFES

yDer Akkuschrauber ermöglicht eine Verlängerung des Körpers durch

Verdrehen des Griffes in eine Linie mit dem Körper um an entfernteren

Orten schrauben zu können, was sonst ohne Verdrehung des Griffes nicht

möglich wäre.

Zu diesem Zweck drücken Sie die Taste laut Abb. 8, Pos. 5und drehen Sie den

Gri in die waagerechte Position, bzw. zurück in die „geknickte“ Position, siehe

Abb. 2

EINSTELLUNG DES GEEIGNETEN DREHMOMENTS

ZUM ANZIEHEN/LÖSEN

yDamit es nicht zum Abreißen des Schraubenkopfes, der Kanten des Bits

oder zur Beschädigung des Materials, in welches die Schraube geschraubt

wird, durch einen zu hohen Drehmoment kommt, z. B. beim Schrauben von

dünnen Schrauben in weiches Material, ist es angebracht, durch Drehen des

Ringes für die Einstellung des Drehmoments schrittweise einen höheren

Drehmoment im Bereich von Stufe 1-7 einzustellen, siehe Abb. 3. Sobald

der eingestellte Drehmoment erreicht ist, hört das Bit auf sich zu drehen

und die Spindel beginnt im Inneren des Akkuschraubers „zu springen“, ohne

dass sie sich dreht. Sofern die Schraube mit dem eingestellten Drehmoment

nicht genügend festgeschraubt bzw. gelöst ist, muss der Drehmoment um

die nötige Stufe erhöht werden. Die optimale Einstellung des Drehmoments

kann durch eine praktische Probe an einem Muster des geschraubten

Materials unter Anwendung des gleichen Materials und der Schraube

ermittelt werden.

EINSTELLUNG DER DREHRICHTUNG DER SPINDEL/

BLOCKIERUNG DER DREHUNG DER SPINDEL

yZum Festziehen schalten Sie den Drehrichtungsschalter nach rechts und zum

Lösen nach links, siehe Abb. 5.

yFür den Fall einer ungewollten Ingangsetzung des Akkuschraubers,

z. B. wenn Sie den Akkuschrauber nicht benutzen oder wenn Sie ihn

ohne Aufsicht lassen, schalten Sie den Schalter in die Mittelposition

um. Dadurch kommt es zur Blockierung des Betriebsschalters gegen

ungewollte Betätigung und dadurch auch ungewollte Ingangsetzung des

Akkuschraubers.

V. Ein-/Ausschalten

yUm den Akkuschrauber in Gang zu setzen, drücken Sie den Betriebsschalter

(Abb. 8, Pos. 8), damit kommt es auch zum Erleuchten der LED Diode zur

Beleuchtung des Arbeitsplatzes (Abb. 8, Pos. 11), siehe auch Abb. 6.

yUm den Winkelschleifer auszuschalten, lösen Sie einfach den

Betriebsschalter.

ySofern während des Betriebes ein ungewöhnliches Geräusch, Vibrationen

oder ähnliches bemerkt wird, schalten Sie das Gerät sofort ab und beseiti-

gen Sie die Ursache des nicht standardmäßigen Laufes. Sofern der nicht

standardmäßige Lauf durch einen Defekt im Inneren des Gerätes verursacht

wurde, veranlassen Sie die Reparatur in einer autorisierten Servicewerkstatt

der Marke Extol® vermittelt durch den Händler oder wenden Sie sich direkt

an eine autorisierte Werkstatt (Servicestellen finden Sie auf den Webseiten

in der Einleitung der Gebrauchsanleitung).

Bemerkung:

yDer Akkuschrauber kann nicht in Gang gesetzt werden, während er aufge-

laden wird.

VI. Arbeitsweise

ySetzen Sie zuerst den Bit auf die Schraube auf, erst dann setzen Sie den

Akkuschrauber in Gang, sonst wird das rotierende Werkzeug nicht im

Schraubenkopf arretiert und kann herausrutschen.

yDer Akkuschrauber ist zum Festziehen und Lösen von Schrauben mit einem

Durchmesser von max. 6,3 mm und von kleinen kurzen Holzschrauben für

weiches Holz bestimmt. Die Länge und der Durchmesser der verwendbaren

Holzschrauben hängt von der Holzhärte ab, deshalb versuchen Sie es

vorerst, ob der Akkuschrauber es schafft, die gewählte Schraube in das Holz

zu schrauben.

yHalten Sie den Akkuschrauber während der Arbeit fest.

yVor dem Ablegen des Akkuschraubers schalten Sie ihn ab und warten Sie,

bis der Bithalter aufhört zu rotieren. Der sich drehende Bithalter kann an

etwas hängenbleiben, was den Kontrollverlust über das Gerät zur Folge

haben kann.

yÜberlasten Sie den Akkuschrauber nicht. Halten Sie einen regelmäßigen

Arbeitstakt mit Pausen ein.

- 2-

SCHUTZ DES AKKUMULATORS

GEGEN STOSSWEISEN STROMVERBRAUCH

•HINWEIS

yDer Akkumulator des Akkuschraubers ist mit einer elektro-

nischen Schutzeinrichtung ausgestattet gegen stoßweisen Stromverbrauch

bei stark entladenem Akkumulator, welcher den Akku beschädigen

würde. Dieser Schutz macht sich so bemerkbar, dass der Akkuschrauber

bei bereits stark entladenem Akku plötzlich von selbst anhält, obwohl der

Betriebsschalter gedrückt ist. Nach dem Loslassen und erneutem Drücken

des Betriebsschalters nach einer gewissen Zeit läuft der Akkuschrauber für

eine kurze Zeit an, jedoch dann wird sein Lauf wieder gestoppt. Es handelt

sich hier um keinen Defekt des Akkumulators, sondern um die elektronische

Schutzeinrichtung.

Dieser Schutz bezieht sich nicht auf die LED Leuchte im Gri, denn diese hat

einen sehr niedrigen Stromverbrauch.

Wenn die Leuchte wenig intensiv leuchtet, empfehlen wir, den Akkumulator

aufzuladen und das Licht nicht bis zum vollständigen Entladen des Akkus

brennen zu lassen.

yDer Akkumulator unterliegt dem Verschleiß in Abhängigkeit vom Alter und

der Intensität der Nutzung. Es ist natürlich, dass ein alter und häufig benutz-

ter Akkumulator eine niedrigere Kapazität hat, d.h. schneller entladen wird

und man ihn öfter aufladen muss, die Leistung des Gerätes sinkt.

VII. Sicherheitsanweisungen

für den Akkuschrauber

yBei der Arbeit mit dem Akkuschrauber kann es zum ungewollten Eingriff in

verborgene Elektroleitungen oder andere Verteilleitungen kommen, was

Verletzungen oder materielle Schäden verursachen kann. Halten Sie den

Akkuschrauber an den Kunststoffgriffen, denn die lebensgefährliche Spannung

kann auf die Metallteile des Akkuschraubers übergeleitet werden und kann zu

Verletzungen oder Töten der Bedienung durch Stromschlag führen.

yBenutzen Sie zur Auffindung solcher verborgener Leitungen geeignete

Detektionseinrichtungen für Strom und Metall, und sofern das möglich ist,

ermitteln Sie die Platzierung der Verteilleitungen aus den Zeichnungen.

Der Akkuschrauber bildet, während er in Betrieb ist, ein elek-

tromagnetisches Feld, das die Funktionstüchtigkeit von akti-

ven bzw. passiven medizinischen Implantaten

(Herzschrittmachern) negativ beeinussen kann und das

Leben des Nutzers gefährden kann. Informieren Sie sich vor dem Gebrauch

dieses Gerätes beim Arzt oder Implantathersteller, ob Sie mit diesem Gerät

arbeiten dürfen.

ySchließen Sie vor Austausch des Werkzeuges, vor einer Wartung, wenn

Sie ihn ohne Aufsicht lassen, vor dem Transport und der Lagerung den

Betriebsschalter ab durch Umschalten des Drehrichtungsumschalters in

die Mittelposition, damit es nicht zu einer ungewollten Inbetriebsetzung

kommen kann.

yVerwenden Sie das Gerät nicht zu einem anderen Verwendungszweck, als zu

welchem es bestimmt ist. Das Gerät darf nicht zu anderen Nutzungszwecken

modifiziert werden.

VIII. Sicherheitshinweise

zum Akkumulator und zum Ladegerät

yBei schlechter Handhabung mit dem Akkuschrauber kann es zum Auslaufen

des Elektrolyts aus dem Akkumulator kommen. Vermeiden Sie den Kontakt

des Elektrolyts mit der Haut. Kommt es doch zum Hautkontakt, spülen Sie

die betroffene Stelle gründlich mit Wasser ab. Im Falle von Augenkontakt

spülen Sie die Augen gründlich mit sauberem Wasser aus und suchen Sie

einen Arzt auf. Im Falle des Verschluckens suchen Sie einen Arzt auf.

yVerhindern Sie die Benutzung des Ladegeräts durch Personen (inklusive

Kinder), denen ihre körperliche, sensorische oder geistige Unfähigkeit

oder Mangel an ausreichenden Erfahrungen und Kenntnissen keine sichere

Anwendung des Gerätes ohne Aufsicht oder Belehrung ermöglichen. Kinder

dürfen nicht mit dem Gerät spielen.

yLaden Sie den Akkuschrauber in einem trockenen Milieu auf und achten Sie

darauf, dass kein Wasser in das Ladegerät eindringt. Das Ladegerät ist nur

zur Nutzung in geschlossenen Räumen bestimmt.

yHalten Sie das Ladegerät sauber und benutzen Sie es nicht auf leicht entzün-

dbarer Oberfläche und im Milieu mit Explosions- oder Brandgefahr.

yLaden Sie den Akkuschrauber nur so lange auf, wie es zum Aufladen nötig

ist. Die Beendigung des Ladevorgangs wird durch die Veränderung der Farbe

der leuchtenden LED Diode von rot auf grün signalisiert.

yLaden Sie den Akkuschrauber nur mit einem Original-Akkumulator auf,

der vom Hersteller zu dem gegebenen Werkzeugmodell mitgeliefert

wird (Bestell-Nr. des Ladegerätes 402114B). Die Benutzung eines ande-

ren Ladegerätes kann zu gefährlichen Situationen führen (z. B. Brand,

Explosion).

yLaden Sie den Akkumulator im Temperaturbereich 0°C <t ≤40°C auf.

Außerhalb dieses Temperaturbereichs muss die Temperaturkompensation

durch das Umfeld erfolgen.

yWenn Sie den Akkuschrauber nicht verwenden, überkleben Sie den

Steckverbinder für den Anschluss des Endstückes des Ladegerätes am

Akkumulator mit einem Klebeband, damit es zu keinem Kurzschluss des

eingebauten Akkumulators durch Überbrückung der Kontakte durch

Metallgegenstände, z. B. Spangen, Schrauben u. ä., kommen kann. Ein

Kurzschluss kann Brand oder Verbrennungen verursachen.

ySchützen Sie den Akkuschrauber vor Stößen, Feuchtigkeit, direkter

Sonneneinstrahlung, vor höheren Temperaturen als 50°C und öffnen Sie

niemals den Akkumulator.

yBei Beschädigung oder unpassender Anwendung des Akkuschraubers/

Akkumulators können aus ihm Dämpfe entweichen. Sorgen Sie beim

Aufladen für gute Belüftung und Frischluftzufuhr. Die Dämpfe reizen die

Atemwege. Im Falle von Beschwerden suchen Sie einen Arzt auf.

yHalten Sie den Steckverbinder des Ladegerätes, den Stecker des

Ladegerätes, der in die Stromsteckdose führt, und den Ladeadapter des

Akkuschraubers sauber und schützen Sie diese vor Verunreinigung und

Beschädigung oder Deformation.

IX. Typenschildverweis und Piktogramme

Lesen Sie vor dem Gebrauch sorgfältig die

Bedienungsanleitung.

Entspricht den einschlägigen Anforderungen der EU.

Doppelte Isolierung.

Gleichspannungsstecker.

Gleichspannung.

Thermosicherung des Ladegerätes.

Das Ladegerät ist nur zur Nutzung in geschlossenen

Räumen bestimmt. Es ist nötig, es vor Eindringen von

Wasser und hoher Feuchtigkeit zu schützen.

Symbol für Elektronikschrott. Ein unbenutzbares

Produkt darf laut Richtlinie 2012/19 EU nicht in den

Kommunalabfall geworfen werden, sondern es muss

an einer Sammelstelle für Elektrogeräte zur ökologis-

chen Entsorgung abgegeben werden. Der Nutzer bzw.

der Mitarbeiter der Sammelstelle für Elektrogeräte

muss den Akkumulator herausnehmen.

Der demontierte Akkumulator darf laut Richtlinie

2006/66 EG nicht in den Kommunalabfall geworfen

werden, sondern er muss an einer entsprechenden

Sammelstelle für Batterien abgegeben werden.

Tabelle 2

X. Allgemeine Sicherheitsanweisungen

für Elektrowerkzeug

•WARNUNG!

Es ist nötig, alle Sicherheitsanweisungen, die Gebrauchsanleitung,

Abbildungen und Vorschriften, die zu diesem Werkzeug mitgelie-

fert wurden, durchzulesen. Die Nichteinhaltung jeglicher nachfolgender

Anweisungen kann zu Unfällen durch Strom, zu Bränden und/oder zu ernsthaften

Verletzungen von Personen kommen.

Sämtliche Anweisungen und die Gebrauchsanleitung müssen

aufbewahrt werden, damit man später je nach Bedarf noch einmal

reinschauen kann.

Mit dem Ausdruck „Elektrowerkzeug“ ist in allen nachstehend aufgeführten

Warnhinweisen Elektrowerkzeug gemeint, das vom Netz gespeist wird (mit

beweglicher Zuleitung), oder Elektrowerkzeug, das aus Batterien gespeist wird

(ohne bewegliche Zuleitung).

1 SICHERHEIT DES ARBEITSUMFELDES

a) Der Arbeitsplatz muss sauber gehalten werden und gut beleu-

chtet sein. Unordnung und dunkle Räume sind häufig die Ursache von

Unfällen.

b) Elektrowerkzeug darf nicht im Milieu mit Explosionsgefahr,

wo sich brennbare Flüssigkeiten, Gase oder Staub befinden,

benutzt werden. Im Elektrowerkzeug entstehen Funken, welche Staub

oder Dämpfe anzünden können.

c) Bei der Benutzung von Elektrowerkzeug ist es nötig, den

Zutritt von Kindern und weiterer Personen zu verhindern.

Wenn die Bedienung gestört wird, kann sie die Kontrolle über die aus-

geübte Tätigkeit verlieren.

2 ELEKTRISCHE SICHERHEIT

a) Der Stecker der beweglichen Zuleitung des Elektrowerkzeuges

muss der Netzsteckdose entsprechen. Der Stecker darf

niemals auf keine Art und Weise modifiziert werden.

Zusammen mit Werkzeugen, die Erdung haben, dürfen keine

Steckeradapter verwendet werden. Stecker, die nicht durch

Veränderungen entwertet sind, und entsprechende Steckdosen schränken

die Unfallgefahr durch Strom ein.

b) Die Bedienung darf geerdete Gegenstände, wie z. B. Rohre,

Zentralheizungskörper, Herde und Kühlschränke, nicht mit

dem Körper berühren. Die Unfallgefahr durch Strom ist größer, wenn

Ihr Körper mit der Erde verbunden ist.

c) Elektrowerkzeug darf nicht Regen, Feuchtigkeit oder Nassheit

ausgesetzt werden. Sofern in das Elektrowerkzeug Wasser eindringt,

erhöht sich die Unfallgefahr durch Strom.

d) Die bewegliche Zuleitung darf nicht zu anderen Zwecken

benutzt werden. Elektrowerkzeug darf nicht an der Zuleitung

getragen oder gezogen werden, auch darf der Stecker nicht

durch Ziehen an der Zuleitung aus der Steckdose gezogen

werden. Es ist nötig, die Zuleitung vor Hitze, Fett, scharfen

Kanten oder beweglichen Teilen zu schützen. Beschädigte oder

verhedderte Zuleitungen erhöhen die Unfallgefahr durch Strom.

e) Sofern Elektrowerkzeug draußen benutzt wird,

muss ein Verlängerungskabel benutzt werden, dass

für Außenanwendung geeignet ist. Die Nutzung einer

Verlängerungszuleitung für Außenanwendung schränkt die Unfallgefahr

durch Strom ein.

f) Sofern Elektrowerkzeug in feuchten Räumlichkeiten

benutzt wird, ist es nötig, die Einspeisung durch einen

Stromschutzschalter (RCD) abzusichern. Die Anwendung eines RCD

Schalters schränkt die Unfallgefahr durch Strom ein.

Der Ausdruck „Stromschutzschalter (RCD)“ kann durch den Ausdruck

„Fehlerstrom-Schutzschalter (GFCI)“ oder „Fehlerspannungs-

Schutzschalter (ELCB)“ (Schutzschalter für entweichenden Strom) ersetzt

werden.

3 SICHERHEIT DER PERSONEN

a) Bei der Anwendung von Elektrowerkzeug muss die Bedienung

aufmerksamt sein, sie muss sich dem widmen, was sie gerade

tut, und sie muss sich konzentrieren und vernünftig überle-

gen. Elektrowerkzeug darf nicht benutzt werden, sofern die

Bedienung müde ist oder unter Einfluss von Drogen, Alkohol

oder Arzneimitteln steht. Eine kurzzeitige Unaufmerksamkeit kann

bei der Anwendung von Elektrowerkzeug zu ernsthaften Verletzungen

von Personen führen.

b) Verwenden Sie persönliche Arbeitsschutzmittel.

Verwenden Sie immer Augenschutz. Arbeitsschutzmittel wie

z. B. Beatmungsgeräte, Sicherheitsschuhwerk mit rutschfester Sohle,

eine harte Kopfbedeckung oder Gehörschutz, welche im Einklang

mit den Arbeitsbedingungen benutzt werden, senken die Gefahr von

Verletzungen von Personen.

c) Es ist nötig, ein ungewolltes Anlassen des Gerätes zu

vermeiden. Es ist nötig, sich zu vergewissern, dass sich der

Schalter vor dem Anschluss des Steckers in die Steckdose und/

oder beim Anschluss eines Batteriesets, beim Tragen oder

Versetzen des Werkzeuges in der Position „AUS“ befindet. Ein

Herumtragen des Werkzeuges mit dem Finger auf dem Schalter oder

Anschluss des Steckers des Werkzeuges mit eingeschaltetem Schalter

kann die Ursache für Unfälle sein.

d) Vor dem Einschalten des Werkzeuges ist es nötig, alle Einstell-

und Regulierinstrumente oder Schlüssel zu entfernen. Ein

Regulierinstrument oder Schlüssel, der an einem rotierenden Teil des

Elektrowerkzeuges befestigt bleibt, kann die Ursache von Verletzungen

von Personen sein.

e) Die Bedienung muss nur dort arbeiten, wo sie sicher hin-

kommt. Die Bedienung muss immer eine stabile Stellung und

Gleichgewicht bewahren. Das ermöglicht eine bessere Kontrolle über

das Elektrowerkzeug in unvorhergesehenen Situationen.

f) Ziehen Sie geeignete Kleidung an. Tragen Sie keine lose

Kleidung und keinen Schmuck. Die Bedienung muss darauf

achten, dass sich ihre Haare und Kleidung in genügender

Entfernung von beweglichen Teilen befinden. Lose Kleidung,

Schmuck und langes Haar können durch bewegliche Teile erfasst werden.

g) Sofern Mittel zum Anschluss von Einrichtungen zum Absaugen

und Sammeln von Staub zur Verfügung stehen, ist es nötig,

solche Einrichtungen anzuschliessen und korrekt zu nutzen.

Die Benutzung solcher Einrichtungen kann die Gefahr, die durch entste-

henden Staub verursacht wird, einschränken.

h) Die Bedienung darf nicht zulassen, dass sie wegen der

Routine, die aus dem häufigen Benutzen des Werkzeuges

resultiert, selbstgefällig wird, und dass sie die Grundsätze der

Sicherheit des Werkzeuges ignoriert. Unvorsichtige Tätigkeit kann

im Bruchteil einer Sekunde ernsthafte Verletzungen verursachen.

4 ANWENDUNG UND WARTUNG VON

ELEKTROWERKZEUG

a) Elektrowerkzeug darf nicht überlastet werden. Es ist nötig,

richtiges Elektrowerkzeug zu verwenden, das für die durch-

zuführende Arbeit bestimmt ist. Richtiges Elektrowerkzeug wird

die Arbeit, für die es konstruiert wurde, besser und sicherer ausüben.

b) Es darf kein Elektrowerkzeug benutzt werden, dass man

nicht mit einem Schalter ein- und ausschalten kann. Jegliches

Elektrowerkzeug, das nicht mit einem Schalter bedient werden kann, ist

gefährlich und muss repariert werden.

c) Vor jeglicher Einregulierung, Austausch von Zubehör oder

vor der Einlagerung des Elektrowerkzeuges ist es nötig,

den Stecker aus der Netzsteckdose zu ziehen und/oder das

Batterieset vom Elektrowerkzeug zu entnehmen, sofern es

abnehmbar ist. Diese vorbeugenden Sicherheitsmaßnahmen schrän-

ken die Gefahr eines zufälligen Anlassens des Elektrowerkzeuges ein.

- 3-

d) Nicht benutztes Elektrowerkzeug muss man außerhalb der

Reichweite von Kindern lagern, und man darf Personen, die

nicht mit dem Elektrowerkzeug oder mit diesen Anweisungen

vertraut gemacht wurden, nicht erlauben, es zu benutzen.

Elektrowerkzeug ist in Händen von unerfahrenen Nutzern gefährlich.

e) Elektrowerkzeug und Zubehör muss gewartet werden. Es ist

nötig, die Einstellung der sich bewegenden Teile und deren

Beweglichkeit zu überprüfen, sich auf Risse, zerbrochene

Teile und jegliche andere Umstände zu konzentrieren, welche

die Funktion des Elektrowerkzeuges gefährden können.

Sofern das Werkzeug beschädigt ist, muss vor dem nächsten

Gebrauch dessen Reparatur veranlasst werden. Viele Unfälle

werden durch ungenügende Wartung des Elektrowerkzeugs verursacht.

f) Schneidewerkzeuge müssen scharf und sauber gehalten

werden. Richtig gewartete und geschärfte Schneidewerkzeuge werden

mit kleinerer Wahrscheinlichkeit am Material hängen bleiben oder bloc-

kieren, und die Arbeit mit ihnen kann leichter kontrolliert werden.

g) Elektrowerkzeug, Zubehör, Arbeitsinstrumente usw. müssen

im Einklang mit diesen Anweisungen und auf so eine Art und

Weise benutzt werden, die für das konkrete Elektrowerkzeug

vorgeschrieben wurde, und dies unter Berücksichigung der

gegebenen Arbeitsbedingungen und der Art der durchgeführ-

ten Arbeit. Die Nutzung von Elektrowerkzeug zur Durchführung ande-

rer Tätigkeiten, als für welche es bestimmt war, kann zu gefährlichen

Situationen führen.

h) Griffe und Halterungen müssen trocken, sauber und ohne

Fettrückstände gehalten werden. Schlüpfrige Griffe und

Halterungen ermöglichen in unerwarteten Situationen kein sicheres

Halten und keine Kontrolle über das Werkzeug.

5 BENUTZUNG UND WARTUNG VON BATTERIEBET

RIEBENEM WERKZEUG

a) Laden Sie es nur mit einem Ladegerät auf, das vom Hersteller

bestimmt ist. Ein Ladegerät, das für einen bestimmten Batterieset-Typ

geeignet ist, kann bei Anwendung mit einem anderen Batterieset die

Ursache für eine Brandgefahr darstellen.

b) Benutzen Sie das Werkzeug nur mit dem Batterieset, das

ausdrücklich für das gegebene Werkzeug bestimmt ist. Die

Anwendung von jeglichen anderen Batteriesets kann Verletzungen oder

einen Brand verursachen.

c) Sofern das Batterieset gerade nicht verwendet wird,

dann schützen Sie es vor dem Kontakt mit anderen

Metallgegenständen, wie Büroklammern, Münzen,

Schlüsseln, Nägeln, Schrauben oder anderen kleinen

Metallgegenständen, welche die Verbindung eines Kontaktes

der Batterie mit einem anderen verursachen können. Ein

Kurzschluss der Batteriekontakte kann Verbrennungen oder einen Brand

verursachen.

d) Bei unkorrekter Anwendung können Flüssigkeiten aus

der Batterie entweichen; vermeiden Sie den Kontakt mit

ihnen. Kommt es zu einem zufälligen Kontakt mit diesen

Flüssigkeiten, spülen Sie die betroffene Stelle mit einem

Wasserstrahl ab. Gelangt diese Flüssigkeit in die Augen,

suchen Sie ausßerdem ärztliche Hilfe auf Die aus der Batterie

austretenden Flüssigkeiten können Entzündungen oder Verbrennungen

verursachen.

e) Ein Batterieset oder Werkzeug, das beschädigt oder umge-

baut wurde, darf nicht benutzt werden. Beschädigte oder umge-

baute Akkumulatoren können sich unvorhersehbar verhalten, was Brand,

Explosion oder Unfallgefahr zur Folge haben kann.

f) Batteriesets oder Werkzeuge dürfen keiner übermäßigen

Temperatur oder gar Feuer ausgesetzt werden. Das Aussetzen

von Feuer oder einer höheren Temperatur als 130°C kann eine Explosion

verursachen.

g) Es ist nötig, alle Anweisungen des Aufladens einzuhalten,

und das Batterieset oder das Werkzeug nicht außer-

halb des Temperaturbereichs aufzuladen, der in der

Gebrauchsanleitung aufgeführt ist.

Nicht korrekte Aufladung oder Aufladung bei Temperaturen, die sich

außerhalb des angegebenen Bereiches befinden, können die Batterie

beschädigen und das Risiko eines Brandes erhöhen.

6 SERVICE

a) Beauftragen Sie mit Reparaturen Ihres batteriebetriebe-

nen Werkzeuges eine qualifizierte Person, die identische

Ersatzteile verwenden wird. Auf diese Art und Weise wird das glei-

che Sicherheitsniveau der Werkzeuge wie vor der Repratur sichergestellt.

b) Beschädigte Batteriesets dürfen nie repariert werden. Die

Reparatur von Batteriesets sollte nur beim Hersteller oder in einer autori-

sierten Servicewerkstatt durchgeführt werden.

XI. Instandhaltung und Wartung

•HINWEIS

yTrennen Sie vor der Reinigung oder Wartung den Steckverbinder des

Ladegerätes vom Akkuschrauber.

yHalten Sie die Lüftungöffnungen des Motors des Akkuschraubers sauber.

Verschmutzte Öffnungen verhindern die Luftströmung in den Motor, womit

keine gute Kühlung ermöglicht wird.

yBenutzen Sie zur Reinigung einen feuchten, in Spülmittel eingetauchten

Lappen, verhindern Sie das Eindringen von Wasser in das Werkzeug.

Benutzen Sie keine aggressiven Reinigungs- und Lösungsmittel. Dies würde

das Kunststoffgehäuse des Gerätes beschädigen.

yBenutzen Sie aus Sicherheitsgründen ausschließlich Originalteile des

Herstellers.

yWenden Sie sich im Falle einer Reklamation an den Händler, bei dem Sie das

Gerät gekauft haben, oder auch an eine autorisierte Servicewerkstatt der

Marke Extol (Servicestellen finden Sie auf den Webseiten in der Einleitung

der Gebrauchsanleitung).

yReparaturen des Gerätes darf nur eine autorisierte Werkstatt der Marke

Extol® durchführen.

XII. Lagerung

yLagern Sie das gereinigte Gerät am trockenen Ort mit Temperaturen bis 45°,

außerhalb der Reichweite von Kindern. Schützen Sie das Gerät vor direktem

Sonnenlicht und strahlenden Hitzequellen.

XIII. Abfallentsorgung

ySchmeißen Sie die Verpackung des Produktes in den entsprechenden

Container für sortierten Abfall.

yDas Produkt enthält elektronische Bestandteile, und deshalb darf es laut

der europäischen Richtlinie 2012/19EU nicht in den

Kommunalabfall geschmissen werden, sondern es muss

an den entsprechenden Sammelstellen zur ökologischen

Entsorgung abgegeben werden. Entnehmen Sie vor der

Entsorgung des Akkuschraubers den eingebauten Li-Ion Akkumulator durch

Demontage des Griffes. Öffnen Sie jedoch den Akkumulator nicht. Laut

Richtlinie 2006/66 EU dürfen Akkumulatoren nicht in den Kommunalabfall

geworfen werden, sondern sie müssen an Sammelstellen für Batterien zur

ökologischen Wiederverwertung abgegeben werden, denn sie enthalten

Betriebsfüllungen, die für die Umwelt schädlich sind.

Informationen über Sammelstellen erhalten Sie bei dem Gemeindeamt.

EU und GS Konformitätserklärung

Hersteller: Madal Bal a.s. •Bartošova 40/3, CZ-760 01 Zlín •IČO: 49433717

erklärt, dass die nachstehend bezeichneten Anlagen auf Grund ihres Konzeptes

und Konstruktion, sowie die auf den Markt eingeführten Ausführungen, den

einschlägigen Sicherheitsanforderungen der Europäischen Gemeinschaft

entsprechen. Bei den mit uns nicht abgestimmten Veränderungen am Gerät

verliert diese Erklärung ihre Gültigkeit. Diese Erklärung wird auf die ausschließ-

liche Verantwortung des Herstellers herausgegeben.

Extol® Craft 402114

Der Akkuschrauber 3,6 VDC Li-ion, 1500 mAh mit Leuchte

wurde in Übereinstimmung mit folgenden Normen:

EN 62841-1:2015; EN 62841-2-2:2014; EN 60335-2-29:2004+A2; EN 62233:2008;

EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013; EN 50581:2012; AfPS GS 2014:01

und Vorschriften entworfen und hergestellt:

2006/42 ES (Akkuschrauber)

2014/35 EU (Ladegerät)

2011/65 EU (Akkuschrauber und Ladegerät)

2014/30 EU (Akkuschrauber und Ladegerät)

2009/125 ES (LED Dioden Akkuschrauber)

Die Komplettierung der technischen Dokumentation 2006/42 ES hat Herr Martin

Šenkýř mit Sitz an der Adresse des Herstellers durchgeführt. Die technische

Dokumentation (2006/42 ES) ist an der Adresse des Herstellers zugänglich.

Ort und Datum der Herausgabe der Konformitätserklärung: Zlín 05.05.2016

Die Person, die zur Erstellung der EU Konformitätserklärung im Namen des

Herstellers berechtigt ist

(Unterschrift, Name, Funktion):

Martin Šenkýř, Vorstandsmitglied der AG

- 4-

4 0 2114

Translation of the original user‘s manual

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Fig. 6

Fig. 7

OFF

Fig. 8

Li-ion

Fig. 9

Introduction

Dear customer,

Thank you for the condence you have shown in the Extol® brand by

purchasing this product. This product has been tested for reliability, safety

and quality according to the prescribed norms and regulations of the

European Union.

Contact our customer and consulting centre for any questions at:

www.extol.eu ser[email protected]

Manufacturer: Madal Bal a. s.,

Průmyslová zóna Příluky 244, 76001 Zlín, Czech Republic.

Date of issue: 22. 4. 2016

I. Technical specications

Order number 402114

Chuck 1/4" (hexagon)

Max. torque 3 Nm

Adjustable torque Yes

Number of adjustable torque levels 7

Max. bolt/screw diameter 6.3 mm

Speed without load 200 min-1

LED diode for lighting the work area Yes

Integrated LED flashlight in the handle

of the cordless screwdriver Yes

Automatic spindle rotation lock

for manual screwing with aflat battery Yes

Charging time for acompletely flat battery

until fully charged 4-5 hours

Lighting time of the LED flashlight 1) 5-6 hours

Battery type Li-ion

Voltage/capacity of the battery 3.6 V (DC)/1500 mAh

Input voltage/frequency/current of the charger 220-240 V~50 Hz

Output voltage/current of the charger 5 V(DC) /500 mA

Weight 0.45 kg

Protection of the cordless screwdriver IP 20

Double insulation of the charger yes

Acoustic pressure level LpA (uncertainty K2) 62 dB(A) ±3

Acoustic power level LwA (uncertainty K2) 73 dB(A) ±3

Max. total vibration level

when screwing, uncertainty K3) ah=0.22 m/s2±1.5

Table 1

1) The specified lighting time relates to afully charged battery without the use

of the cordless screwdriver.

2) The acoustic pressure, power and vibrations value was determined accor-

ding to the requirements of norm EN 62841-1/EN 62841-2-2 and so this

value may be used to estimate the effect of vibrations on aworker when

also using other power tools.

3) The specified vibration value may differ depending on the size of the bolts

and the applied load.

It is necessary to determine the safety measurement for the protection of the

operator, which is based on the assessment of the eect of vibrations on awor-

ker under real operating conditions, whilst it is necessary to include the time for

which the tool is turned o or in operation but not being used. Dene additional

measures for the protection of the operator against the eects of vibrations,

which include the maintenance of the tool and insertion tools, organisation of

the work activity, etc.

II. Description -purpose of use

 The Extol® Craft 402114 Cordless Screwdriver is intended for tightening

and loosening bolts, nuts and small short wood screws, e.g. for the assem-

bly of furniture.

yThe tool‘s chuck is ahexagon for 1/4“ shank driver bits with alocking

mechanism that prevents driver bits from falling out of the chuck, see Fig. 1.

yThe handle of the cordless screwdriver can be rotated to be in-line with the body

(extend the body) and screw locations that are farther away, which, without this

function, would be unreachable with acordless screwdriver, see Fig. 2.

yThe cordless screwdriver has an optimal torque setting ring for protection

against „stripping“ of the bolt head or the edge of adriver bit or damaging

the material being screwed during tightening or loosening, which could

occur if ahigher torque than necessary were used, see Fig. 3.

yPrior to using the cordless screwdriver, the indicator LED diodes will show

the battery power level, so allow it to fully recharge when planning longer

use, see Fig. 4.

yThanks to the Li-ion battery, it can be recharged even when not completely

flat, without lowering its capacity, which makes it possible to have the

cordless screwdriver quickly ready for longer use.

yThe Li-ion battery loses power due to the self-discharge effect very slowly

and will remain charged for along time. This means that the cordless

screwdriver can be used immediately when needed without the need to

recharge after along without operation.

yThe cordless screwdriver has an automatic spindle lock that is engaged

when the trigger is released, meaning that if the battery is flat, the cordless

screwdriver can be used in the same way as astandard hand screwdriver by

simply rotating its body.

yThe LED diode under the body of the cordless screwdriver lights up the work

area when the cordless screwdriver is started, see Fig. 6.

yThe integrated LED flashlight at the bottom of the handle makes it possible

to use the cordless screwdriver as alamp during poor light conditions at the

work area, see Fig. 7.

III. Parts and control elements

Fig. 8, position, description

1) Driver bit (tool)

2) Tool locking mechanism (chuck)

3) Torque setting ring

4) LED diodes for checking the battery power level

5) Button for rotating the handle to horizontal position and vice versa.

6) Spindle rotation direction toggle button /safety mechanism against

accidentally pressing the trigger in the middle position of the button

7) Rotating handle

8) Trigger switch

9) Charger connector

10) Integrated LED flashlight at the bottom of the handle

11) LED diode for lighting the work area

IV. Before putting into operation

•ATTENTION

yCarefully read the entire user‘s manual before first use and keep it with the

product so that the user can learn about it. If you lend or sell the product

to somebody, include this user‘s manual with it. Prevent this user‘s manual

from being damaged. The manufacturer takes no responsibility for damages

or injuries arising from use that is in contradiction with this user‘s manual.

Before using this appliance, first acquaint yourself with all the control

elements and parts as well as how to turn it off immediately in the event

of adangerous situation arising. Before using, first check that all parts

are firmly attached and check that no part of the tool, such as for example

safety protective elements are damaged or incorrectly installed. Do not use

equipment with damaged parts and have it repaired at an authorised servi-

ce centre for the brand -see chapter Servicing and maintenance.

yPull the charger connector out of the cordless screwdriver before inserting/

exchanging atool piece.

CHARGING THE CORDLESS SCREWDRIVER

•ATTENTION

yThe cordless screwdriver is supplied in apartially charged state, meaning

that it needs to be charged before use.

Press the button shown in Fig. 8, position 4to check the battery power level

(also see Fig. 4). The battery power level is signalled by the respective colour of

the lit LED diode. If this button is pressed, the diode, amongst others, is also lit

green, the battery is fully charged. If the orange and red diode is lit without the

green diode, the battery is half charged. If only the red diode is lit, the battery is

at and needs to be charged.

1. Insert the charger connector into the cordless screwdriver connector, Fig.

9, position 9. Always first connect the charger connector to the cordless

screwdriver connector before plugging the charger into apower socket.

2. Before inserting the charger into apower socket, check that the voltage

in the power socket corresponds to 220-240 V~50 Hz. The charger can be

used in this voltage range.

Before plugging the charger into apower socket, check all its parts

for damage; if any part is damaged, do not use the charger and have it

replaced at an authorised Extol® brand service centre (service locations are

listed at the website address at the start of this manual).

yAfter connecting the charger to apower socket, the red LED diode will

be lit without the button (Fig. 8, position 4) being pressed. When the

battery is fully charged, only the green diode will remain lit without the

button (Fig. 8, position 4) being pressed. The battery power level can be

checked during the charging process by pressing the aforementioned

button, and the power level will be signalled by the diodes according to

the aforementioned diode indication.

The cordless screwdriver cannot be started during the charging process

and it is only possible to turn on the flashlight by pressing the plastic

flashlight transparent, see Fig. 7.

3. When charging is finished (the time until the battery is fully charged is

4-5 hours, nevertheless the battery can be charged regardless of its power

level without lowering its capacity), first disconnect the charger from the

electrical power socket and then the charger connector from the cordless

screwdriver connector and not vice versa.

INSERTING/EXCHANGING ATOOL PIECE

•ATTENTION

yAlways pull the charger connector out of the cordless screwdriver before

inserting atool piece.

yInsert ahexagonal 1/4“ shank tool piece into the chuck according to the

procedure shown in Fig. 1.

CHANGING THE HANDLE POSITION

yThe cordless screwdriver has the option to extend the body by rotating

the handle to be in line with the body, enabling it to screw locations that

are farther away, which would otherwise be unreachable with acordless

screwdriver, see Fig. 2.

To do this, press the button in Fig. 8, position 5and rotate the handle to

ahorizontal position or back to the „bent“ position, see Fig. 2.

SETTING THE APPROPRIATE TORQUE FOR

TIGHTENING/LOOSENING

yTo prevent stripping the bolt head, edge of adriver bit or damaging the

material into which abolt is being screwed as aresult of excessive torque,

e.g. when driving thin screws into soft materials, it is appropriate to gra-

dually set ahigher torque in the range from 1- 7using the torque setting

ring, see Fig. 3. When the set torque is reached, the driver bit will stop

turning and the spindle inside the cordless screwdriver will start to „skip“

without turning. If the screw is not sufficiently screwed in or out under this

torque setting, it is necessary to increase it by the necessary amount. It is

appropriate to set the torque by means of apractical test on asample of the

screwed material using the same material and screw as on the final job.

SETTING THE SPINDLE ROTATION DIRECTION

/BLOCKING SPINDLE ROTATION

yTo tighten, set the rotation direction toggle switch to the right, and to

loosen to the left, see Fig. 5.

yTo prevent accidentally starting the cordless screwdriver, e.g. when not

using it or when it is not under supervision, set this switch to the middle

position. This will block the trigger, preventing it from being accidentally

pressed, and thereby prevent accidentally starting the cordless screwdriver.

V. Starting /stopping

yTo start the cordless screwdriver, press the trigger switch (Fig. 9, position

8), and this will also light the LED diodes for lighting the work area (Fig. 8,

position 11), see also Fig. 6.

yTo stop, release the trigger switch.

yIn the event that there is an unusual noise, vibrations or operation while it

is running, immediately turn off the tool and identify and rectify the cause

of this unusual operation. If the unusual operation is caused by afault inside

the tool, have it repaired at an authorised service centre for the Extol® brand

through the vendor or directly at an authorised service centre (service loca-

tions are listed at the website address at the start of this manual).

Note:

yThe cordless screwdriver cannot be started while it is charging.

VI. Method of work

yFirst place the driver bit on to ascrew, and only then start the cordless

screwdriver, otherwise the rotating tool will not grip the screw head and

may slide out of it.

yThe cordless screwdriver is intended for tightening and loosening screws up

to amax. diameter of 6.3 mm and small short screws for soft wood. The len-

gth and diameter of the wood screws that can be used depends on the hard-

ness of the wood, therefore, first check whether the cordless screwdriver is

capable of driving the selected screw into the wood.

yHold the cordless screwdriver firmly when working with it.

yBefore putting the cordless screwdriver down, turn it off and wait until the

chuck stops rotating. Arotating chuck may touch something, which could

lead to aloss of control over the power tool.

yDo not overload the cordless screwdriver. Arrange awork schedule with

regular breaks.

PROTECTION OF THE BATTERY

AGAINST PEAK CURRENT DRAW

•ATTENTION

yThe cordless screwdriver battery is equipped with electronic protection

against peak current draw arising on abattery that has been discharged

multiple times, and which damages it. This protection manifests its self by

the cordless screwdriver coming to asudden stop even when the trigger

switch is pressed, when the battery has been discharged multiple times.

When the trigger switch is released and then pressed again, the cordless

screwdriver will start again after acertain time, but then it will stop running

again. This is not abattery fault, but rather electronic protection.

This protection does not apply to the LED ashlight in the handle because it

has avery low current draw.

When the ashlight is weak, we recommend charging the battery and not to

leave the ashlight lit until the battery is fully discharged.

yThe battery is subject to wear depending on its age and intensity of use. It

is normal for an older or afrequently used battery to have alower capacity,

i.e. it goes flat faster and needs to be charged more frequently, and the tools

performance declines.

- 2-

VII. Safety instructions for the cordless

screwdriver

yWhen working with the cordless screwdriver, hidden electrical or other

utility lines may be hit, which may cause injury or material damages. Hold

the cordless screwdriver by the plastic grip parts as life threatening voltage

may be conducted by the metal parts of the cordless screwdriver and result

in injury or death of the user by electrical shock.

yUse suitable electricity and metal detection devices to identify such hidden

utility lines and if possible identify utility lines from the building plans.

The cordless screwdriver creates an electromagnetic eld

during operation, which may negatively aect the operation

of active or passive medical implants (pacemakers) and

threaten the life of the user. Prior to using this power tool,

ask adoctor or the manufacturer of the implant, whether you may work

with this power tool.

yPrior to replacing the work tool, maintenance, when leaving it without

supervision, transport and storage, lock the trigger switch by setting the

rotation direction toggle switch to the middle position to prevent acciden-

tally starting it up.

yDo not use the power tool for apurpose other than that for which it was

designed. Do not modify the tool for different applications.

VIII. Safety instructions for the battery

and charger

yIncorrect handling of the cordless screwdriver may result in electrolyte

leaking from the battery. Prevent electrolyte from coming into contact with

skin. In the event that skin contact does occur, thoroughly wash with water.

In the event of eye contact, thoroughly rinse out with clean water and con-

tact amedical doctor. In the event of ingestion, seek medical help.

yPrevent the charger from being used by persons (including children) whose

physical, sensory or mental disability or incapacity or insufficient experience

or knowledge prevents them from safely using the power tool without

supervision or instruction. Children must not play with the power tool.

yCharge the battery in adry environment ensuring that water does not enter

it. The charger is intended only for use in indoor areas.

yKeep the charger clean and do not use it on an easily combustible surface

and in an environment where there is arisk of explosion or fire.

yOnly charge the cordless screwdriver for the time required for charging.

The end of the changing process is signalled by achange in the lit LED diode

from the red diode to agreen one.

yOnly charge the cordless screwdriver using the original charger supplied by

the manufacturer for the given power tool mode (part number of the char-

ger is 402114B). Using adifferent charger may result in dangerous situations

(e.g. fire or explosion)

yCharge the battery in the temperature range 0°C <t ≤40°C. Outside of

this temperature range, the temperature of the environment must be

compensated for.

yWhen not using the cordless screwdriver, tape the connector for connecting

the charger plug using adhesive tape to prevent the built-in battery from

short circuiting by it coming into contact with metal objects, e.g. clips,

screws, etc. Ashort circuit may result in afire or burns.

yProtect the cordless screwdriver against impacts, humidity, direct sunlight,

temperatures exceeding 50°C and never open up the built-in battery.

yWhen damaged or inappropriately used, fumes may be released from the

cordless screwdriver/battery. When charging, provide for good ventilation

and fresh air supply. Vapours irritate the respiratory tract. If problems occur,

seek medical attention.

yKeep the charger connector, charger power plug and the connector on the

cordless screwdriver clean and protect these against clogging, damage or

deformations.

IX. Reference to the pictogram and label

Read the manual before use.

Meets respective EU requirements.

Double insulation.

Direct current voltage connectors.

Direct current voltage

Thermal fuse of the charger.

The charger is intended only for use in indoor areas.

Necessary to protect against the entry of water and

high humidity.

Electrical waste symbol. According to Directive

2012/19 EU, an unusable product must not be thrown

out with household waste, but rather must be handed

over for ecological disposal at an electrical equipment

collection facility. The employee of the electrical equi-

pment collection facility must remove the battery.

According to Directive 2006/66 ES, aremoved battery

must not be thrown out with household waste, but

rather must be handed over to abattery collection

facility.

Table 2

X. General safety instructions for power tools

•WARNING!

It is necessary to read all the safety instructions, the user‘s manual,

images and regulations supplied with this power tool. Not adhering to

any of the following instructions may lead to injury by electrical shock, are and/or

aserious injury to persons.

All the instructions and the user‘s manual must be kept for possible

future reference.

The term „power tool“ in all hereafter provided warnings is dened as an tool

powered from the power grid (via apower cord) or atool powered from abattery

(without apower cord /cordless).

1) SAFETY IN THE WORK AREA

a) The work area needs to be kept clean, tidy, and well lit.

Untidiness and dark areas in the work area are sources of accidents.

b) The power tool must not be used in environments where there

is an explosion hazard, where there are flammable liquids,

gases or dust. The power tool generates sparks which could ignite dust

or vapours.

c) When using the power tool, it is necessary to prevent children

and other persons access. If the user becomes distracted, they may

lose control over the activity being performed.

2) ELECTRICAL SAFETY

a) The plug on the power cord must correspond to the power soc-

ket outlet. The power plug must never be modified in anyway.

Socket adapters must not be used with power tools that have

asafety earth grounding connection. Power plugs that are not

damaged by modifications and that correspond to the power socket will

limit the danger of injury by electrical shock.

b) The user‘s body must not come into contact with grounded

objects, such as pipes, central heating radiators, stoves and

refrigerators. The risk of injury by electrical shock is greater when your

body is in contact with the ground.

c) Power tools must never be exposed to rain, moisture or

wetness. The entry of water into the power tool increases the danger of

injury by electrical shock.

d) The flexible power cord must not be used for any other pur-

poses. Power tools must not be carried or pulled by the power

cord, nor may the power plug be disconnected by pulling on

the power cord. The power cord must be protected against

heat, grease, sharp edges or moving parts. Damaged or tangled

power cords increase the danger of injury by electrical shock.

e) If the power tool is used outdoors, an extension cord suitable

for outdoor use must be used. Using extension cords designed for

outdoor use, limits the risk of injury by electrical shock.

f) If the power tool is used in damp areas, it is necessary to use

apower supply protected by aresidual current device (RCD).

The use of an RCD limits the danger of injury by electrical shock.

The term „residual current device (RCD)“ may be substituted for by the

term „ground fault circuit interrupter (GFCI)“ or „earth leakage circuit

breaker (ELCB)“.

3) SAFETY OF PEOPLE

a) When using the power tool, the user must be attentive and

pay attention to what they are currently doing and must

concentrate and use common sense. The power tool must not

be used when the user is tired or under the influence of drugs,

alcohol or medication. Momentary inattentiveness when using the

power tool may result in serious injury to persons.

b) Use personal protective aids. Always wear eye protection. Use

protective aids, such as arespirator, safety footwear with anti-slip soles,

hard head cover or hearing protection appropriately to the work conditi-

ons; they reduce the risk of injury to persons.

c) It is essential to avoid accidentally starting the power tool.

It is necessary to check that the trigger is in the Off position

before plugging the power plug into apower socket and/

or when connecting the battery pack, lifting or carrying the

power tool. Carrying the power tool with afinger on the trigger or

connecting the power tool‘s plug with the switch engaged may cause an

accident.

d) It is necessary to remove all adjustment tools and spanners

before turning on the power tool. An adjustment tool or spanner

left attached to arotating part of the power tool may result in injury to

persons.

e) The user may only work in locations that they can reach safely.

The user must always maintain astable stance and balance.

This will provide better control over the power tool in unforeseeable

situations.

f) Dress in an appropriate manner. Do not wear loose clothing or

jewellery. The user must ensure that they have hair and clo-

thing at asufficient distance from moving parts. Loose clothing,

jewellery and long hair may become caught in the moving parts.

g) If there is equipment available for the extraction and collec-

tion of dust, it is necessary that such equipment is connected

and used correctly. The use of such equipment may limit the danger

posed by the created dust.

h) The user must not become complacent and start ignoring the

fundamentals of power tool safety due to the routine arising

from frequent use of the power tool. Careless activity may cause

serious injury within afraction of asecond.

4) OPERATING AND MAINTAINING POWER TOOLS

a) Power tools must not be overloaded. It is necessary to use

power tools that are designed for the work being performed.

Appropriate power tools for agiven task will do the job better and with

greater safety.

b) Power tools that cannot be turned on and off with atrigger/

switch must not be used. Any power tools that cannot be controlled

using atrigger/switch are dangerous and must be repaired.

c) Before making any adjustments, replacing accessories or before

storing the power tool, it is necessary to pull the power plug out of the

power socket and/or remove the battery pack out of the power tool, if

it is removable. These preventative safety measures limit the danger of

accidentally starting the power tool.

d) When not used, the power tool must be stored out of chil-

dren‘s reach, and persons not acquainted with the power tool

or these instructions must not be permitted to use the power

tool. Apower tool in the hands of inexperienced users is dangerous.

e) Power tools and accessories need to be maintained. It is

necessary to check the adjustment of moving parts and

their movement; focus on cracks, broken parts or any other

circumstances that may threaten the proper operation of the

power tool. If the power tool is damaged, it is necessary to

have it repaired before using it again. Many accidents are caused

by insufficiently maintained power tools.

f) It is necessary to keep cutting power tools clean and sharp.

Correctly maintained and sharpened cutting power tools are less likely to

get stuck on material or to jam and they are also easier to control.

g) It is necessary to use power tools, accessories, working

tools, etc. in accordance with these instructions and in such

amanner as prescribed for the specific power tool with

respect to the given work conditions and the type of work

being performed. Using power tools for tasks other than for which

they are designed may lead to dangerous situations.

h) Handles and grip surfaces must be kept dry, clean and free of

grease. Slippery handles and grip surfaces do not ensure asafe grip and

control over the power tool in unexpected situations.

- 3-

5) OPERATING AND MAINTAINING CORDLESS POWER

TOOLS

a) Only charge using the charger specified by the manufacturer.

Acharger that may be suitable for one type of battery pack, may lead to

afire hazard if used with adifferent battery pack.

b) Only use the tool with abattery pack that is explicitly deter-

mined for the given tool. Using any other battery pack may create

aaccident or fire hazard.

c) When the battery pack is not being used, protect it against

contact with other metal items such as paper clips, coins,

keys, nails, screws or other small metal items that could make

aconnection between both battery contacts. Short circuiting the

battery contacts may cause burns or afire.

d) Incorrect use may cause liquids to leak out of the battery;

avoid coming into contact with them. In the event of acciden-

tal contact with these liquids, rinse the affected area with

water. In the event that the liquid enters the eye, seek medi-

cal help. Liquids leaking from the battery may cause inflammations or

burns.

e) A battery pack or power tool that is damaged or modified,

must not be used. Damaged or modified batteries may behave errati-

cally, which may result in afire, an explosion or an injury hazard.

f) Battery packs or power tools must not be exposed to afire or

excessive heat. Exposure to fire or atemperature exceeding 130°C may

result in an explosion.

g) It is necessary to adhere to all battery charging instructions

and not to charge the battery pack or power tool outside the

temperature range specified in this user‘s manual.

Incorrect charging, or charging at temperatures outside the specified

range may damage the battery and increase the risk of fire.

6) SERVICE

a) Have your cordless power tool repaired by aqualified person

using identical spare parts. This will ensure that the same level of

safety will be achieved as before the repair of the power tool.

b) Damaged battery packs must never be repaired. The battery

pack should only be repaired by the manufacturer or at an authorised

service centre.

XI. Maintenance and Repair

•ATTENTION

yPull the charger connector out of the cordless screwdriver before cleaning

and maintenance

yKeep the cordless screwdriver motor ventilation openings clean. Blocked

ventilation openings prevent air circulation into the motor, which prevents

proper cooling.

yFor cleaning the power tool, use adamp cloth dipped in adetergent soluti-

on, prevent water from entering the power tool. Do not use any aggressive

cleaning agents and solvents. This would result in damage to the out plastic

housing of the power tool.

yFor safety reasons, only use original parts from the manufacturer.

yIn the event of acomplaint, please contact the vendor from whom you

purchased the power tool or also contact the authorised service centre for

the Extol brand (service locations can be found at the website at the start

of the manual).

yRepairs of the power tool may only be performed by an authorised service

centre for the Extol® brand.

XII. Storage

yStore the cleaned tool in asafe location that is out of reach of children where

temperatures do not exceed 45°. Protect the tool against direct sunlight and

sources of radiant heat.

XIII. Waste disposal

yThrow the product packaging into acontainer for the respective sorted

waste.

yThe product contains electronic components and therefore according

to the European Directive 2012/19 EU, it must not be

thrown out with household waste, but must be taken to

collection locations for environmentally safe waste dispo-

sal. Prior to disposing of the cordless screwdriver, remove

the built-in Li-ion battery by removing the handle. However, do not open the

battery. According to Directive 2006/66 EU, batteries must not be thrown out

with household waste, but taken to battery collection facilities for ecological

recycling because they contain environmentally hazardous contents.

You can nd information about collection points at your local town council

oce.

EU and GS Declaration of Conformity

Manufacturer: Madal Bal a.s. Bartošova 40/3, CZ-760 01 Zlín

Company ID No.: 49433717

hereby declares that the device designated below, based on its concept and

design, as well as designs sold on the market, complies with applicable safety

requirements of the European Union. This declaration becomes void in the event

of modications to the product that are not approved by us. This declaration is

issued under the exclusive responsibility of the manufacturer.

Extol® Craft 402114

Cordless Screwdriver 3.6 VDC Li-ion, 1 500 mAh with ashlight

has been designed and manufactured in conformity with the following norms:

EN 62841-1:2015; EN 62841-2-2:2014; EN 60335-2-29:2004+A2;

EN 62233:2008; EN 55014-1:2017; EN 55014-2:2015;

EN 61000-3-2:2014; EN 61000-3-3:2013; EN 50581:2012; AfPS GS 2014:01

and regulations:

2006/42 ES (cordless screwdriver)

2014/35 EU (charger)

2011/65 EU (cordless screwdriver and charger)

2014/30 EU (cordless screwdriver and charger)

2009/125 ES (LED diodes cordless screwdriver)

The 2006/42 ES Technical Documentation has been drawn up by Martin Šenkýř

with headquarters at the address of the manufacturer. The technical documen-

tation (2006/42 ES) is available at the address of the manufacturer:

Place and date of issue of EU Declaration of Conformity: Zlín 5.5.2016

Person authorised to write up the EU Declaration of Conformity on behalf of the

manufacturer

(signature, name, function):

Martin Šenkýř, Member of the Board of Directors

- 4-

This manual suits for next models

Table of contents

Languages:

Popular Impact Driver manuals by other brands

Alemlube

Alemlube 6III4 owner's manual

Sealey

Sealey SA686.V2 manual

RODCRAFT

RODCRAFT RC2469 Operation manual

Silver Eagle

Silver Eagle SE215 operating instructions

DeWalt

DeWalt DW292 instruction manual

Makita

Makita TD110D instruction manual

Makita

Makita DTD172Z instruction manual

BGS technic

BGS technic 3288 quick start guide

Paoli Avvitatori

Paoli Avvitatori DP 236 Operating and maintenance manual

TREND

TREND T18S/ID Original instructions

Clarke

Clarke CAT64 Operation & maintenance instructions

Chicago Pneumatic

Chicago Pneumatic CP7732C Operator's manual

Bosch

Bosch IWHT180 Operating and safety instructions

Probuilder

Probuilder 69366 instruction manual

Chicago Pneumatic

Chicago Pneumatic CP7621 quick start guide

Milwaukee

Milwaukee M18 FIW2P12 Original instructions

MasterCraft

MasterCraft 54-2734-4 owner's manual

Milwaukee

Milwaukee 9078-20 Operator's manual

EXTOL Craft 402114 Installation and operating instructions

Popular Impact Driver manuals by other brands
