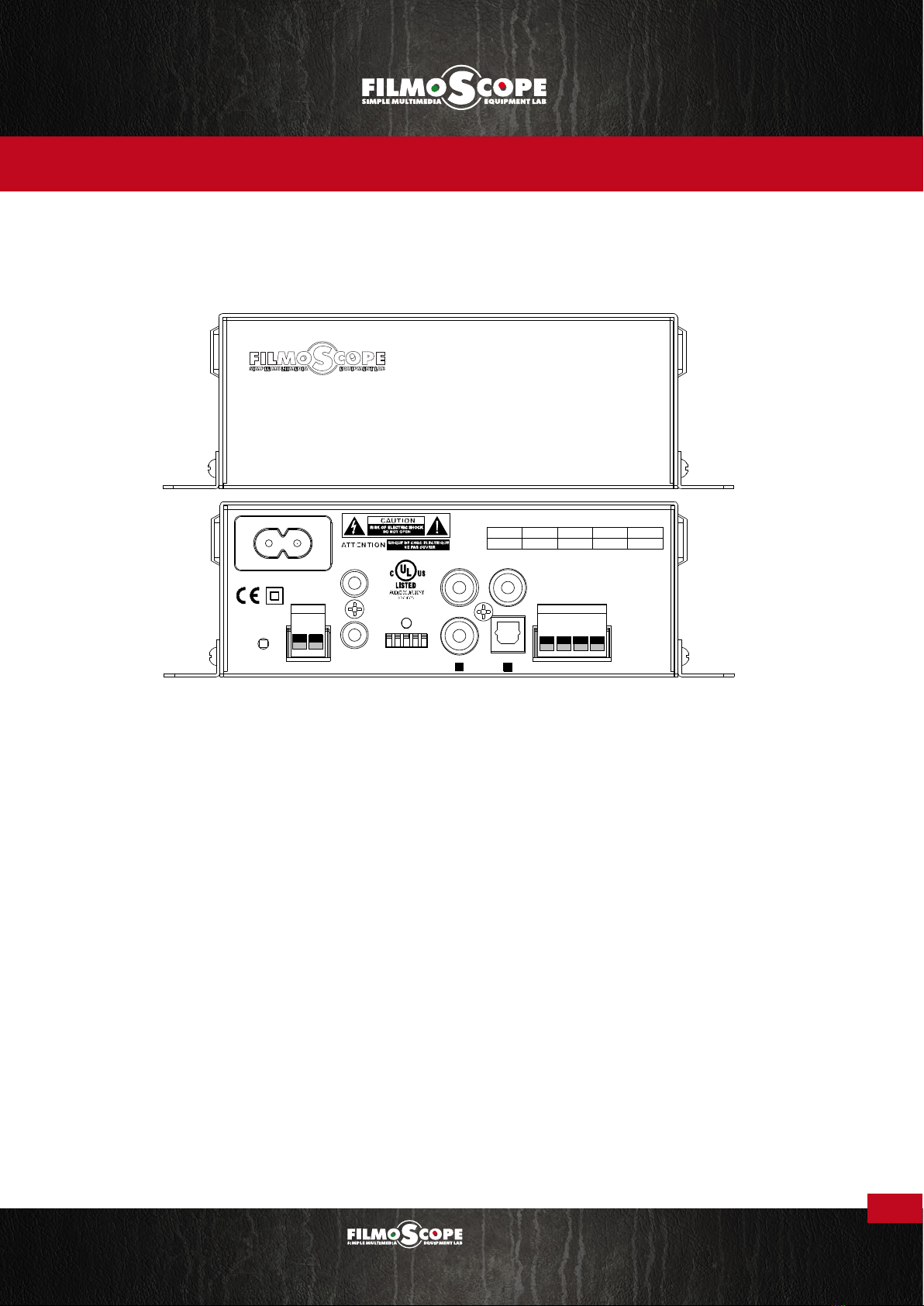

FilmoScope EA-MINI-2D-35 User manual

35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
1
CONTROL PROTOCOL
EA-MINI-2D-35 / EA-MINI-3D-35
EA-MINI-3D-35
Digital Mini-Amplifiers
DIGITAL IN
SUB OUT
ANALOG IN
R
1 2 3 4 5
IR IN
IR OUT
+5V GND
RESET
STATUS
12
L
SWITCHES
100-240V~50/60Hz 1.6A
1 2 3 4 5
UP
DOWN
CONTROL
IR
RECEIVER
RUN
LEARN
MONO
STEREO
FULL
HP 60Hz
IN 1
IN 2
SWITCH POSITION
R+ R- L+ L-
SPEAKER OUTPUTS
5VDC/100mA

35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
2
Table of Contents
1. Overview .......................................................................................................................... 3
1.1Products Covered ..................................................................................................................................... 3
2. IR Connections and Setup.............................................................................................. 3
2.1IR Connections and Controls.................................................................................................................... 3
2.1.1IR In Port...................................................................................................................................... 3
2.1.2IR Receive/Control Dip Switch .................................................................................................... 3
2.1.3IR Out Port................................................................................................................................... 3
3. IR Applications ................................................................................................................ 4
3.1In-Room IR Receiver with IR Remote ...................................................................................................... 4
3.2Programmed Automation Controller ......................................................................................................... 4
4. IR Hex Codes ................................................................................................................... 5
4.1Audio Hex Codes...................................................................................................................................... 5
4.2Amplifier Configuration Hex Codes .......................................................................................................... 7
4.3DSP Mode Hex Codes ............................................................................................................................. 7
4.4Input Selection Hex Codes ....................................................................................................................... 8
4.5Amplifier Power Hex Codes...................................................................................................................... 8
4.6Amplifier Volume Hex Codes.................................................................................................................... 9
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
3
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
1. Overview
This protocol provides the information required to control an EA-MINI-xD-35 amplifier via IR through a connected
IR receiver or Automation System. Follow the instructions carefully to ensure that IR will function at the highest
level, and not cause damage to the amplifier or other components.
1.1Products Covered
EA-MINI-2D-35 –2 channel 35 Watts per Channel Digital Mini-Amplifier
EA-MINI-3D-35 –3 channel 35 Watts per Channel Digital Mini-Amplifier
2. IR Connections and Setup
2.1IR Connections and Controls
2.1.1 IR In Port
Connect an IR Receiver or a 3.5mm mono mini cable to this port to input IR commands for amplifier control. Be
sure to set the IR Receive/Control dip switch correctly to configure the port for the desired pinout.

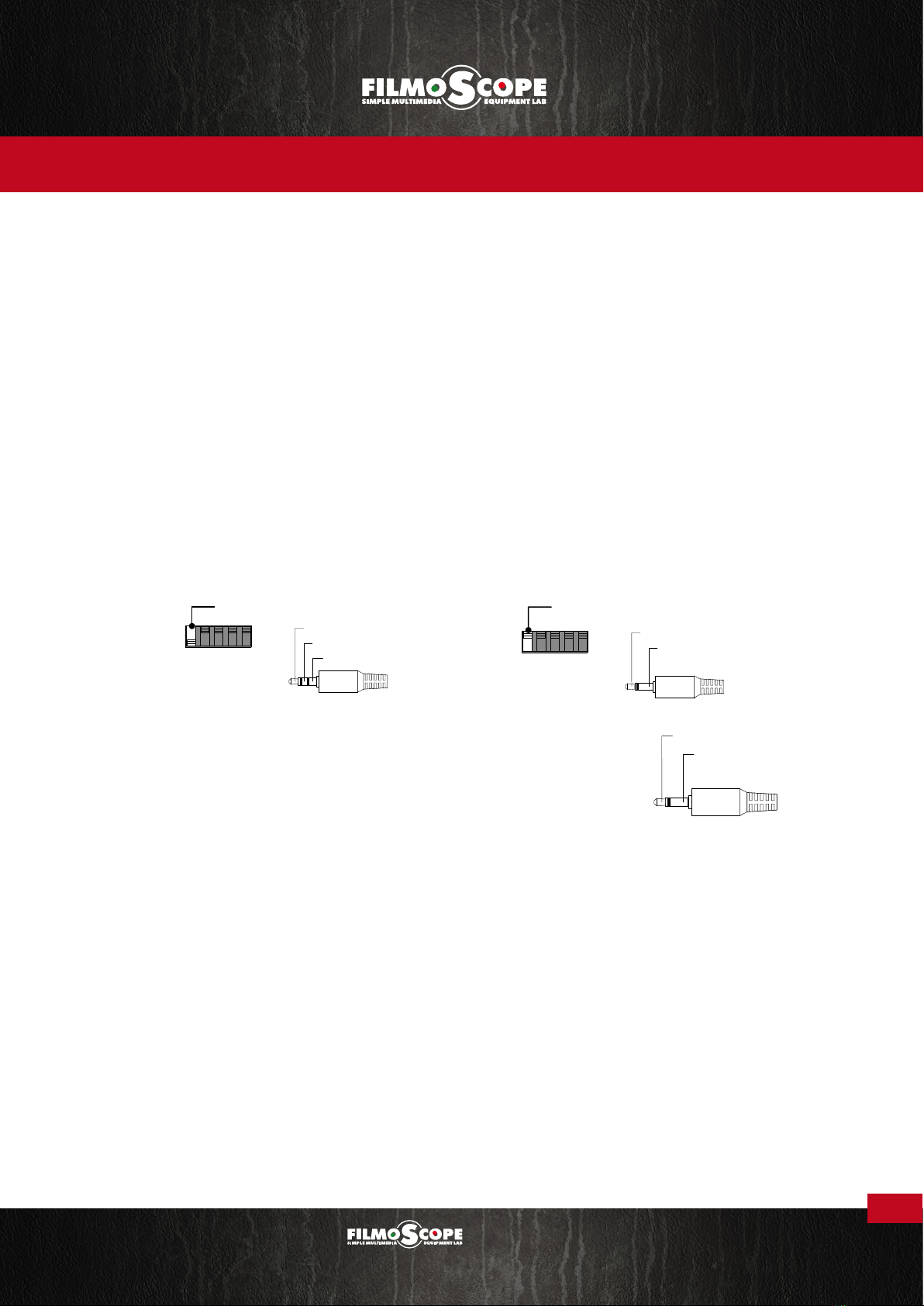

2.1.2 IR Receive/Control Dip Switch
Controls the pinout of the IR In port to provide power for an IR Receiver if needed. The pinout of each setting is
described below:
1 2 3 4 5
SWITCHES
IR Signal (Tip)
GND (Ring)
12V DC (Sleeve)
Switch 1 DOWN:
+12V DC on sleeve
1 2 3 4 5
SWITCHES
Switch 1 UP:
+0V DC (No Sleeve)
IR Signal (Tip)
GND (Ring)
2.1.3 IR Out Port
The IR Out port repeats all commands received from the IR In port. Connect IR flashers
to this port for control of other equipment.
If more flashers are required, connect the port to an IR distribution block to power
additional flashers.
IR Signal (Tip)
GND (Ring)
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
4
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
3. IR Applications
3.1In-Room IR Receiver with IR Remote
To control the amplifier with an in-room IR remote (commands transmit directly from the remote):
1. Set dip switch 1 to the DOWN position.
2. Connect the IR Receiver to the IR In port.
3. Position the receiver so that commands are received reliably.
4. Control additional equipment by attaching an IR flasher tothe IR Out port.
DIGITAL IN
SUB OUT
ANALOGIN
R
1 2 3 4 5IR IN
IR OUT
+5V GND
RESET
STATUS
1
2
L
SWITCHES
100-240V~50/60Hz 1.6A
12345
UP
DOWN
CONTRO L
IR
RECEIVER
RUN
LEARN
MONO
STEREO
FULL
HP 6 0 Hz
IN 1
IN 2
SWITCH POSITION
R+ R- L+ L-
SPEAKER OUTPUTS
5VDC/100mA
IR Receiver
3
I
TC
H
3
I
H
I
H
1 2 3 4
5
SWITCHE
S
Switch 1: DOWN for
+12V DC on sleeve
IR Flasher IR Flasher
3.2Programmed Automation Controller
To control the amplifier with a control system:
1. Set dip switch 1 to the UP position.
2. Connect a 3.5mm mono mini cable from the flasher output of the controller to the IR In port on the
amplifier.
3. Program the control system using the IR control protocol.
4. Control additional equipment by attaching an IR flasher to the IR Out port.
DIGITAL IN
SUB OUT
ANALOGI N
R
1 2 3 4 5IR IN
IR OUT
+5V GND
RESET
STATUS
1
2
L
SWITCHES
100-240V~50/ 60Hz 1.6A
1 2 3 4 5
UP
DOWN
CONTROL
IR
RECEIVER
RUN
LEARN
MONO
STE REO
FULL
HP 60H z
IN 1
IN 2
SWITCH POSITION
R+ R- L+ L -
SPEAKER OUTPUTS
5VDC/100mA
3
I
TC
H
W
I
3
W
I
H
1 2 3 4
5
SWITCHE
S
Switch 1 UP:
+0V DC (No Sleeve)
IR Outputs RS232 IR Inputs
Automation Controller
3.5mm
Mono Cable
IR Flasher IR Flasher
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
5
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
4. IR Hex Codes
4.1Audio Hex Codes
Balance center
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041
0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Balance Left
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016
0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016
0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Balance right
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041
0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Bass Level Down
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Bass Level Flat (0dB)
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016
0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Bass Level Up
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016
0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Sub Volume Down
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Sub Volume Flat (0dB)
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016
0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
6
Sub Volume Up
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016
0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Treble Level Down
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Treble Level Flat (0dB)
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
Treble Level Up
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041
0015 0689 0157 0056 0015 0E94
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
7
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
4.2Amplifier Configuration Hex Codes
Auto Input
Priority
Disable
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015
0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041
0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
Auto Input
Priority
Enable
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015
0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041
0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
Auto Sense
OFF
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015
0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016
0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Auto Sense
ON
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015
0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016
0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
4.3DSP Mode Hex Codes
DSP Movie
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015
0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
DSP Music
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015
0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
DSP Voice
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015
0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Space
Enhancement
OFF
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015
0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Space
Enhancement
ON
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
8
4.4Input Selection Hex Codes
Select Input 1
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015
0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041
0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Select Input 2
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015
0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Toggle Inputs
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015
0041 0015 0016 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041
0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
4.5Amplifier Power Hex Codes
Power OFF
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015
0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041
0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Power ON
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041
0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Power Toggle
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015
0041 0015 0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041
0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
9
4.6Amplifier Volume Hex Codes
Master
Volume 10%
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0041 0015 0041
0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
Master
Volume 100%
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0016 0015
0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041
0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Master
Volume 25%
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015
0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041 0015 0016 0015 0041
0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
Master
Volume 50%
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0016 0015
0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041
0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
Master
Volume 75%
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015
0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0016
0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
Master
Volume 90%
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015
0041 0015 0016 0015 0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Master
Volume Down
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0016 0015
0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0041
0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
Master
Volume Up
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015
0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016
0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35

MMXIII
FILMOSCOPE LAB
filmoScope-lab.com
10
Mute Off
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015
0016 0015 0016 0015 0016 0015 0041 0015 0016 0015 0041 0015 0041 0015 0016
0015 0041 0015 0041 0015 0041 0015 0016 0015 0041 0015 0689 0157 0056 0015
0E94
Mute On
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0016 0015 0016 0015 0041 0015
0041 0015 0016 0015 0016 0015 0016 0015 0041 0015 0041 0015 0041 0015 0016
0015 0016 0015 0041 0015 0041 0015 0041 0015 0016 0015 0689 0157 0056 0015
0E94
Mute Toggle
0000 006D 0022 0002 0157 00AC 0015 0041 0015 0016 0015 0016 0015 0016 0015
0016 0015 0041 0015 0016 0015 0016 0015 0041 0015 0041 0015 0016 0015 0041
0015 0041 0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0041 0015
0041 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016 0015 0016
0015 0016 0015 0041 0015 0041 0015 0041 0015 0041 0015 0689 0157 0056 0015
0E94
35 WATS PER CHANNEL DIGITAL MINIAMPLIFIER
CONTROL PROTOCOL | EA-MINI-2D-35 / EA-MINI-3D-35
