Graphite 52g670 User manual

1

INSTRUKCJA OBSŁUGI ........................................................................................................................4
INSTRUCTION MANUAL....................................................................................................................10
BETRIEBSANLEITUNG........................................................................................................................13
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ............................................................................................17
ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ.........................................................................................................21
HASZNÁLATI UTASÍTÁS....................................................................................................................25
INSTRUCTIUNI DE DESERVIRE ..........................................................................................................29
INSTRUKCE K OBSLUZE .....................................................................................................................33
NÁVOD NA OBSLUHU.......................................................................................................................36
NAVODILA ZA UPORABO..................................................................................................................40
APTARNAVIMO INSTRUKCIJA..........................................................................................................43
LIETOŠANAS INSTRUKCIJA...............................................................................................................47
KASUTUSJUHEND..............................................................................................................................50
ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ....................................................................................................54
UPUTE ZA UPOTREBU .......................................................................................................................58
UPUTSTVO ZA UPOTREBU ................................................................................................................61
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ..............................................................................................................................65
INSTRUCCIONES DE USO ..................................................................................................................69
MANUALE PER L’USO........................................................................................................................73
GEBRUIKSAANWIJZING ....................................................................................................................77
MANUEL D’INSTRUCTION ................................................................................................................80


TŁUMACZENIE INSTRUKCJI ORYGINALNEJ

KOSIARKA SPALINOWA

52G670

UWAGA! WAŻNE! PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA

URZĄDZENIA NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ

INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

INSTRUKCJE BEZPIECZEŃSTWA UŻYTKOWANIA KOSIAREK

SPALINOWYCH TRAWNIKOWYCH

Bezpieczeństwo użytkowania kosiarek spalinowych w praktyce

1. Instruktaż

a) Przeczytaj dokładnie instrukcje. Zapoznaj się z układami

sterowniczymi i prawidłowym użytkowaniem urządzenia.

b) Nigdy nie pozwalaj na obsługę urządzenia przez dzieci i

osoby nie zapoznane z instrukcjami obsługi urządzenia.

Przepisy krajowe mogą określać dokładnie wiek operatora.

c) Nigdy nie koś, gdy inne osoby, szczególnie dzieci lub

zwierzęta domowe, są w pobliżu.

d) Pamiętaj, że operator lub użytkownik jest odpowiedzialny

za wypadki lub występujące zagrożenia wobec innych

osób lub otoczenia.

2. Przygotowanie

a) Podczas koszenia zawsze noś solidne obuwie i długie

spodnie. Nie obsługuj urządzenia z bosą stopą lub w

odkrytych sandałach. Unikaj zniszczonego ubrania, które

jest zbyt luźne lub które ma zwisające paski lub tasiemki.

b) Sprawdź dokładnie teren, na którym urządzenie będzie

pracować i usuń wszystkie przedmioty, które mogłyby

dostać się do urządzenia.

c) Przed użyciem zawsze sprawdź, czy noże, śruby i

wyposażenie zespołu noży nie są zużyte lub uszkodzone.

Wymień zużyte lub uszkodzone części w zestawach, w celu

zachowania wyważenia. Zastąp uszkodzone lub nieczytelne

tabliczki.

d) Należy tankować na świeżym powietrzu, przy zimnym

silniku. Nigdy nie tankuj oraz nie odkręcaj zbiornika paliwa

podczas pracy silnika.

e) Podczas tankowania należy zachować ostrożność, oraz

upewnić się czy w pobliżu nie występuje źródło ognia.

3. Użytkowanie

a) Nigdy nie blokuj elementów sterujących urządzeniem.

Może to być przyczyną utraty kontroli nad urządzeniem

oraz spowodować wypadek.

b) Nie uruchamiaj urządzenia w pomieszczeniach. Istnieje

ryzyko zatrucia lub uduszenia w skutek nagromadzenia

spalin.

c) Koś tylko w świetle dziennym lub przy dobrym oświetleniu

sztucznym.

d) Unikaj koszenia mokrej trawy.

e) Zawsze upewnij się, że twoje nogi na pochyłości stoją

pewnie.

f) Chodź, nigdy nie biegaj.

g) Koś w poprzek zbocza, nigdy w górę lub w dół.

h) Zachowaj szczególną ostrożność przy zmianie kierunku

jazdy na zboczu.

i) Nie koś na nadmiernie pochylonych zboczach –

maksymalnie do 15 stopni nachylenia.

j) Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu

urządzenia do siebie.

k) Wyłącz napęd elementu(-w) tnącego(-y), jeżeli urządzenie

należy przechylić podczas przemieszczania go po innych

niż trawiaste powierzchniach i gdy jest transportowane do

miejsca koszenia i z powrotem.

l) Nie używaj urządzenia z uszkodzonymi osłonami lub

obudowami oraz bez urządzenia zabezpieczającego, np.

dołączonych osłon i/lub pojemników na trawę.

m) Włączaj silnik ostrożnie zgodnie z instrukcją, zwracając

uwagę, czy stopy są z dala od elementu(-w) tnącego(-y).

n) Nie przechylaj urządzenia podczas włączania silnika, z

wyjątkiem sytuacji, gdy wymaga ono przechylenia podczas

uruchomienia. W tym przypadku nie przechylaj więcej, niż

to jest konieczne i podnoś tylko tę część, która jest z dala

od operatora.

o) Nie uruchamiaj urządzenia, stojąc przed otworem

wyrzutowym.

p) Nie trzymaj rąk i stóp w pobliżu obracających się części.

Pilnuj, aby otwór wyrzutowy przez cały czas nie był

zapchany.

q) Nie przenoś urządzenia z włączonym silnikiem.

r) Zatrzymaj urządzenie. Upewnij się, że wszystkie części

ruchome nie są w ruchu

−za każdym razem, gdy odchodzisz od urządzenia,

−przed czyszczeniem lub przepychaniem wylotu,

−przed sprawdzeniem, czyszczeniem lub naprawą

urządzenia,

−po uderzeniu obcym przedmiotem. Sprawdź, czy

urządzenie nie jest uszkodzone i jeżeli jest to

konieczne, dokonaj naprawy przed ponownym

uruchomieniem i pracą urządzenia

jeżeli urządzenie zaczyna nadmiernie drgać

(natychmiast sprawdź)

−sprawdź pod kątem uszkodzenia,

−wymień lub napraw każdą uszkodzoną część,

−sprawdź i dokręć poluzowane części.

4. Konserwacja i przechowywanie

a) Wyłącz silnik i wyciągnij przewody świec zapłonowych

przed rozpoczęciem czynności obsługowych lub

naprawczych

b) Utrzymuj w należytym stanie wszystkie nakrętki, śruby i

wkręty, aby być pewnym, że urządzenie będzie pracowało

bezpiecznie.

c) Sprawdzaj często pojemnik na trawę, czy nie jest zużyty

lub uszkodzony.

d) W przypadku urządzeń wielonożowych uważaj, gdyż obrót

jednego elementu tnącego może spowodować obrót

innych noży.

e) Zachowaj ostrożność podczas regulacji urządzenia, aby

uniknąć dostania się palców między poruszające się noże a

stałe części urządzenia.

f) Podczas obsługi noży zachowaj ostrożność, mimo że

napęd jest wyłączony, ponieważ noże mogą ciągle się

obracać.

g) Wymieniaj, w celu zachowania bezpieczeństwa, zużyte lub

uszkodzone części. Używaj tylko oryginalnych części

zamiennych i wyposażenia.

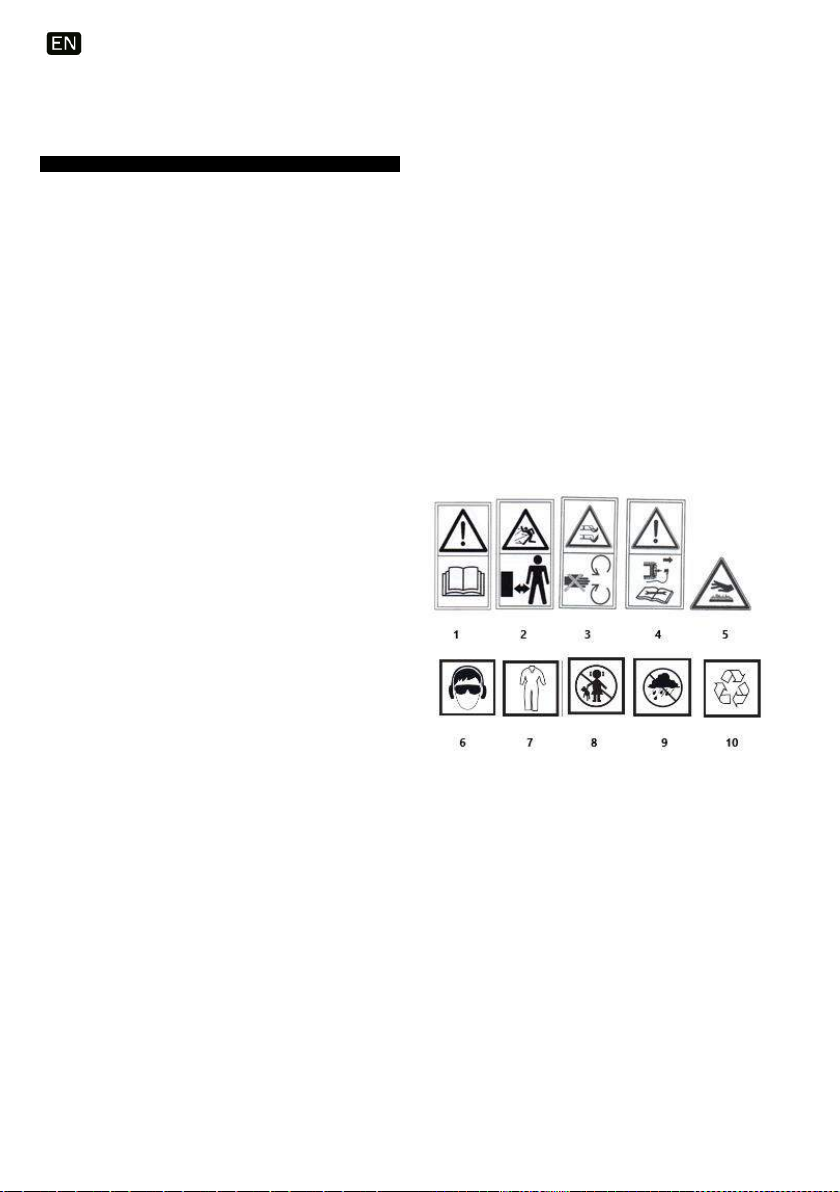

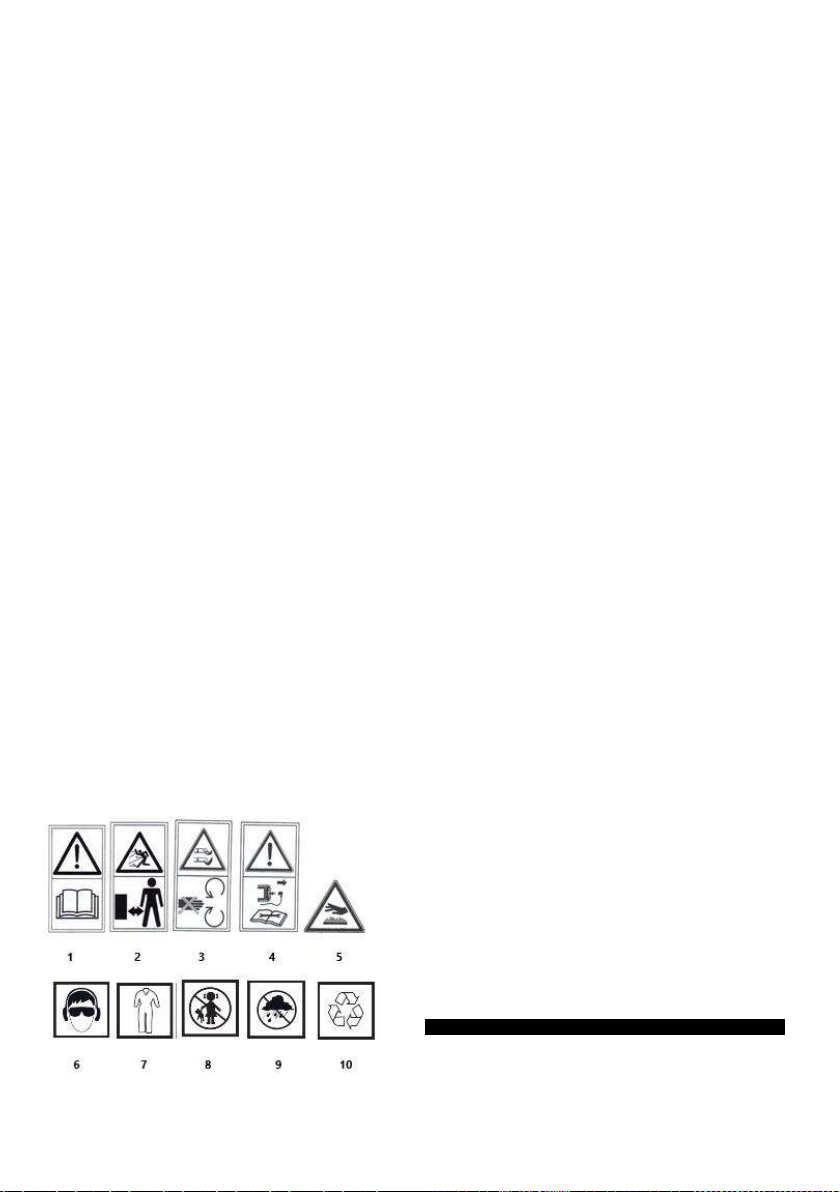

Objaśnienie zastosowanych piktogramów

1. OSTRZEŻENIE: PRZECZYTAJ INSTRUKCJĘ OBSŁUGI!

2. OSTRZEŻENIE: NIE POZWÓL ZBLIŻAĆ SIĘ OSOBĄ

POSTRONNYM!

3. OSTRZEŻENIE: RĘCE I STOPY TRZYMAJ Z DALEKA OD NOŻY!

4. Wyłącz silnik i wyciągnij przewody świec zapłonowych przed

rozpoczęciem czynności obsługowych lub naprawczych

5. Zachowaj bezpieczną odległość od gorącej powierzchni

6. Używaj środki ochrony osobistej (gogle ochronne, ochronniki

słuchu)

7. Używaj odzieży ochronnej

8. Nie dopuszczać dzieci do narzędzia

9. Chroń urządzenie przed wilgocią

10. Recykling

BUDOWA I ZASTOSOWANIE

Kosiarka spalinowa jest urządzeniem napędzanym silnikiem

spalinowym czterosuwowym. Kosiarka spalinowa służy do koszenia

trawników w przydomowych ogródkach jak i większych obszarów

obsadzonych trawą, np. boiska i tereny rekreacyjne. Skoszona trawa

gromadzona jest w koszu na trawę. Należy stosować wyłącznie

akcesoria odpowiednie dla danego urządzenia i przestrzegać

wskazówek podanych w instrukcji obsługi. Kosiarka spalinowa

przeznaczona jest wyłącznie do zastosowań amatorskich.

OSTRZEŻENIE! Nie wolno używać urządzenia niezgodnie z jego

przeznaczeniem.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia

przedstawionych na stronach graficznych niniejszej instrukcji.

1. Rękojeść górna

2. Dźwignia hamulca silnika

3. Nakrętka mocująca rękojeści

4. Osłona wyrzutu tylnego

5. Rękojeść dolna

6. Korek wlewu paliwa

7. Dźwignia ssania

8. Obudowa filtra powietrza

9. Korek wlewu oleju

10. Linka rozruchowa

11. Koło jezdne

12. Dźwignia regulacji wysokości koszenia.

13. Kosz na trawę

14. Wskaźnik poziomu oleju

15. Korek spustowy oleju

16. Nóż tnący

17. Śruba mocowania noża tnącego

18. Filtr powietrza.

19. Przewód świecy zapłonowej.

20. Świeca zapłonowa

21. Klucz do świec zapłonowych

22. Styki świecy zapłonowej.

* Mogą występować różnice między rysunkiem a wyrobem.

WYPOSAŻENIE I AKCESORIA

1. Kosz na trawę - 1 szt.

2. Rękojeść dolna - 1 szt.

3. Rękojeść górna - 1 szt.

4. Uchwyt linki rozruchowej - 1 szt.

5. Klipsy - 2 szt.

6. Śruby, nakrętki, wkręty - 1 kpl.

PRZYGOTOWANIE DO PRACY

OSTRZEŻENIE! Nie wolno pracować kosiarką spalinową bez

kosza na trawę z podniesioną osłoną wyrzutu tylnego.

OSTRZEŻENIE! Wszystkie czynności obsługi, naprawy, regulacji

i przygotowawcze do pracy należy wykonywać przy

wyłączonym silniku.

MONTAŻ RĘKOJEŚCI

•Umieścić dolną rękojeść (5) w obudowie kosiarki (rys. A) i

zamocować za pomocą dostarczonych wkrętów (rys. B).

•Połączyć rękojeść górną (1) z rękojeścią dolną (5) za pomocą

dostarczonych śrub i nakrętek motylkowych (rys. C).

•Zamontować uchwyt linki rozruchowej po prawej stronie

rękojeści górnej (1) i przełożyć linkę rozruchową (10) przez uchwyt.

•Przypiąć linkę sterującą do rękojeści za pomocą dostarczonych

klipsów (rys. D).

MOCOWANIE KOSZA NA TRAWĘ

•Unieść osłonę wyrzutu tylnego (4).

•Podwiesić kosz na trawę (13) u wylotu wyrzutu tylnego z

wykorzystaniem dwóch zaczepów „a”w górnej części obudowy

kosiarki (rys. E).

•Opuścić osłonę wyrzutu tylnego (4).

Kosz na trawę utrzymywany jest we właściwym położeniu za pomocą siły

sprężyny osłony wyrzutu tylnego. Kosz na trawę posiada wygodny

uchwyt do przenoszenia w celu opróżnienia go ze ściętej trawy.

UWAGA! Zawsze należy upewnić się czy kosz na trawęjest właściwie

zamocowany.

USTAWIENIE WYSOKOŚCI KOSZENIA

Wysokość koszenia jest regulowana za pomocą dźwigni wysokości

koszenia (12) w 5 położeniach w zakresie 25 –65 mm.

•Odciągnąć dźwignię regulacji wysokości koszenia (12) (rys. F).

•Przesuwając dźwignię regulacji koszenia wybrać odpowiednią

wysokość koszenia.

•Umiejscowić dźwignię regulacji wysokości koszenia w jednym z

wybranych zagłębień blokady dźwigni regulacji wysokości koszenia

(12) na obudowie kosiarki (rys. F).

UWAGA! Wysokość koszenia ustawiana jest jednocześnie na

wszystkich czterech kołach jezdnych.

NAPEŁNIENIE OLEJEM SILNIKOWYM

OSTRZEŻENIE! Nie wolno uruchamiać kosiarki spalinowej bez

oleju, takie uruchomienie spowoduje uszkodzenie silnika.

•Odkręcić korek wlewu oleju (9).

•Wlać przygotowaną ilość oleju.

•Sprawdzić poziom oleju na wskaźniku poziomu oleju (14) (rys.

G).

•Zakręcić korek wlewu oleju (9).

UWAGA! Pierwszej wymiany oleju dokonać po 5 godzinach

pracy, kolejne, co 25 godzin. Olej zlać do naczynia

olejoodpornego poprzez odkręcenie korka spustowego oleju

(15) (rys. G).

NAPEŁNIENIE BENZYNĄ

OSTRZEŻENIE! Jako paliwo do kosiarki spalinowej należy

stosować benzynę bezołowiową o liczbie oktanowej 95.

•Odkręcić korek wlewu paliwa (6).

•Wlać benzynę do zbiornika i zakręcić korek wlewu paliwa (6).

OSTRZEŻENIE! Po zakończeniu nalewania paliwa należy

upewnić się czy korek wlewu paliwa został pewnie dokręcony.

Nie dopuścić do rozlania się paliwa.

UWAGA! Większość kłopotów z silnikami spalinowymi

pośrednio lub bezpośrednio jest związana z rodzajem

zastosowanego paliwa.

PRACA / USTAWIENIA

URUCHAMIANIE SILNIKA

OSTRZEŻENIE! W żadnym wypadku nie wolno używać kosiarki

bez zamontowanych osłon. Stosowanie niewłaściwych lub

uszkodzonych osłon może stać się przyczyną poważnych

obrażeń.

OSTRZEŻENIE! Użycie niewłaściwego lub zużytego noża

tnącego powoduje wzrost wibracji.

Kosiarka spalinowa jest wyposażona w układ zabezpieczający

przed przypadkowym uruchomieniem.

•Przestawić dźwignię ssania (7) w pozycję „START” (rys. H).

•Przyciągnąć do rękojeści górnej (1) dźwignię hamulca silnika (2)

(rys. I).

•Energicznie pociągnąć za linkę rozruchową (10).

•Po uruchomieniu kosiarki przestawić dźwignię ssania (7) w

pozycję „RUN”

ZATRZYMANIE PRACY SILNIKA

•Puścić przyciągniętą do rękojeści górnej (1) dźwignię hamulca

silnika (2).

OSTRZEŻENIE! Po zatrzymaniu silnika ostrze jest nadal w ruchu

przez kilka sekund.

UWAGA! Nigdy nie wolno posługiwać się kosiarką spalinową w

czasie deszczu i w otoczeniu wilgotnym. Nigdy nie wolno

pracować uszkodzonym urządzeniem. Wszystkie części

powinny być odpowiednio zamontowane i spełniać wymagania

zapewniające właściwą pracę kosiarki spalinowej. Jakikolwiek

uszkodzony element zabezpieczający lub część powinny zostać

natychmiast naprawione lub wymienione.

OSTRZEŻENIE! Przed przystąpieniem do koszenia upewnić się

czy na drodze kosiarki nie znajduje się jakakolwiek przeszkoda

WSKAZÓWKI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA

•Kosiarkę należy przesuwać ruchem płynnym trzymając obiema

rękami za rękojeść.

•Pracującą kosiarkę należy utrzymywać z dala od twardych

obiektów i roślin uprawnych.

•Kosiarką można pracować wyłącznie wtedy, gdy trawa jest sucha.

•Częste opróżnianie kosza na trawę (po napełnieniu go w 2/3) zapewni

sprawniejszy przebieg koszenia (plastikowa klapka umieszczona na

górnej pokrywie kosza na trawę sygnalizuje stopień napełnienia kosza).

Kosiarkę należy użytkować z zamontowanym koszem na trawę.

OSTRZEŻENIE! Silnik kosiarki jest bardzo gorący zarówno

podczas pracy, jak i zaraz po jej ukończeniu. Dotknięcie może

spowodować oparzenie skóry.

OSTRZEŻENIE! Spaliny zawierają tlenek węgla, którego

wdychanie może spowodować zatrucie. Dlatego też nigdy nie

należy uruchamiać urządzenia w pomieszczeniach lub w

miejscach o słabej wentylacji. Nigdy nie uruchamiaj kosiarki w

pomieszczeniach zamkniętych lub w pobliżu materiałów

łatwopalnych.

OBSŁUGA I KONSERWACJA

OSTRZEŻENIE! Przed przystąpieniem do czyszczenia,

sprawdzania czy naprawy kosiarki należy mieć pewność, że

silnik urządzenia został zatrzymany i nie jest gorący. Odłączyć

przewód od świecy zapłonowej, aby zapobiec przypadkowemu

uruchomieniu silnika.

WYMIANA NOŻA TNĄCEGO

•Zdemontować kosz na trawę (13).

•Położyć kosiarkę „na bok”.

•Uchwycić pewnie nóż tnący (16) (należy stosować rękawice

ochronne) (rys. J).

•Odkręcić śrubę mocowania noża tnącego (17) kluczem

pokręcając w lewo.

•Wymienić lub naostrzyć nóż tnący (w przypadku wymiany noża

tnącego na nowy - musi on być tego samego rozmiaru).

•Zamocować nóż tnący postępując jak wyżej w odwrotnej

kolejności.

•Czynność ostrzenia lub wymiany noża tnącego najlepiej

powierzyć osobie wykwalifikowanej wykorzystując części

oryginalne.

FILTR POWIETRZA

Zabrudzony filtr powietrza powoduje obniżenie mocy silnika

spalinowego oraz zwiększenie zużycia paliwa. Filtr powietrza należy

czyścić po każdych 5 godzinach pracy kosiarki.

•Zdjąć osłonę z obudowy filtra powietrza (8).

•Wyjąć filtr powietrza (18) (rys. K).

•Otrzepać z pyłu i przedmuchać filtr powietrza sprężonym

powietrzem o niskim ciśnieniu.

•Zamontować filtr powietrza i osłonę filtra powietrza.

UWAGA! Aby uniknąć zagrożenia pożarem lub powstania

niebezpiecznych oparów, filtra powietrza nie wolno myć w

benzynie lub w innych łatwopalnych rozpuszczalnikach.

ŚWIECA ZAPŁONOWA

W celu niezawodnego działania urządzenia należy okresowo

sprawdzać stan świecy zapłonowej.

•Zdjąć przewód świecy zapłonowej (19) ze świecy zapłonowej (20)

(rys. L).

•Założyć klucz do świec (21) i odkręcić świecę zapłonową.

•Oczyścić styki świecy zapłonowej (rys. M).

•Sprawdzić przerwę między stykami świecy zapłonowej (22) (rys.

N).

•Jeśli trzeba wymienić świecę zapłonową na nową.

PRZECHOWYWANIE

•Przechowując kosiarkę należy opróżnić całkowicie układ

paliwowy.

•Spuścić paliwo ze zbiornika paliwa, uruchomić silnik i zezwolić,

aby przestał pracować z powodu braku paliwa.

•Co sezon stosuj świeże paliwo. Nigdy nie wolno do zbiornika

paliwa stosować żadnych środków czyszczących, ponieważ może

to spowodować uszkodzenie silnika.

•Należy zwrócić szczególną uwagę, aby otwory wentylacyjne

obudowy silnika były drożne.

•Przy kosiarce mogą być przeprowadzane wyłącznie zabiegi

konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne

czynności mogą być wykonywane tylko przez autoryzowany serwis.

•Nie wolno dokonywać jakichkolwiek zmian w konstrukcji kosiarki.

•Kosiarka, gdy nie jest użytkowana powinna być przechowywana

w stanie czystym, na płaskiej powierzchni, w suchym miejscu,

niedostępnym dla dzieci.

•Regularnie usuwać resztki trawy.

•Nigdy nie wolno czyścić kosiarki spalinowej za pomocą wody,

agresywnych płynów lub rozpuszczalników. Kosiarkę spalinową

należy czyścić za pomocą szczotki, sprężonego powietrza lub

delikatnej tkaniny.

•Okresowo kontrolować stan świecy zapłonowej silnika spalinowego.

Zużytą świecę zapłonową wymienić na nową zalecaną przez

producenta.

•Używać zalecanych przez producenta noży tnących.

UWAGA! Paliwa z domieszką alkoholu (etylowego lub

metylowego) mogą pochłaniać wilgoć, co w czasie

przechowywania prowadzi do separacji składników mieszanki

paliwowej i tworzenia się kwasów. Zakwaszona benzyna może

doprowadzić do uszkodzenia silnika.

Wszelkiego rodzaju usterki powinny być usuwane przez

autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Kosiarka spalinowa 52G670

Parametr

Wartość

Pojemność silnika

79 cm3

Maksymalna moc

silnika

1,3 kW

(1,8 KM)

Maksymalna prędkość

bez obciążenia

3050 min-1

Gaźnik

DY1P52F

Rodzaj paliwa

Benzyna bezołowiowa 95

Olej silnikowy

Do czterosuwowych urządzeń

ogrodowych

Świeca zapłonowa

F7RTC

Pojemność zbiornika

paliwa

1,2 l

Pojemność zbiornika

oleju

0,4 l

Pojemność zbiornika

na trawę

45 l

Zakres i Ilość ustawień

wysokości koszenia

25-65 mm

5 pozycje

Napęd samojezdny

Nie

Mulczowanie

Nie

Wyrzut boczny

Nie

Szerokość cięcia

400 mm

Grubość noża

2,5 mm

Masa

19,5 kg

Rok produkcji

2020

52G670 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom cisnienia akustycznego

LpA= 80,6 dB(A) K= 3 dB(A)

Zmierzony poziom mocy

akustycznej

LwA= 94 dB(A) K= 3 dB(A)

Wartość przyśpieszeń drgań

ah= 3,95 m/s2 K= 1,5 m/s2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez:

poziom emitowanego ciśnienia akustycznego LpAoraz poziom

mocy akustycznej LwA(gdzie K oznacza niepewność pomiaru).

Drgania emitowane przez urządzenie opisano poprzez wartość

przyśpieszeń drgań ah(gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia

akustycznego LpA, poziom mocy akustycznej LwAoraz wartość

przyśpieszeń drgań ahzostały zmierzone zgodnie z Dyrektywą

2000/14/EC o emisji hałasu do środowiska. Podany poziom drgań

ahmoże zostać użyty do porównywania urządzeń oraz do wstępnej

oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla

podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie

użyte do innych zastosowań lub z innymi narzędziami roboczymi,

poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie

wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia.

Podane powyżej przyczyny mogą spowodować zwiększenie

ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy

uwzględnić okresy kiedy urządzenie jest wyłączone lub kiedy

jest włączone ale nie jest używane do pracy. Po dokładnym

oszacowaniu wszystkich czynników łączna ekspozycja na

drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy

wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna

konserwacja urządzenia i narzędzi roboczych, zabezpieczenie

odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych silnikiem spalinowym nie należy

wyrzucaćwraz z domowymi odpadkami, lecz oddaćje do

utylizacji w odpowiednich zakładach. Informacji na temat

utylizacji udzieli sprzedawca produktu lub miejscowe

władze. Zużyty sprzęt zawiera substancje nieobojętne dla

środowiska naturalnego. Sprzęt niepoddany

recyclingowi stanowi potencjalne zagrożenie dla

środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z

siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż

wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym

m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej

kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej

zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach

pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie,

przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości

Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej

na piśmie, jest surowo zabronione i może spowodować pociągnięcie do

odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku

reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service tel. +48 22 573 03 85

Ul. Pograniczna 2/4 fax.+48 22 573 03 83

02-285 Warszawa e-mail [email protected]

Sieć Punktów Serwisowych do napraw gwarancyjnych i

pogwarancyjnych dostępna na platformie internetowej

gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów

eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta na

platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja Zgodności WE

/EC Declaration of Conformity//Megfelelőségi Nyilatkozat EK/

/ES vyhlásenie o zhode// Prohlášení o shodě ES/

/ЕО декларация за съответствие//Declarația de conformitate CE/

/EG-Konformitätserklärung/Dichiarazione di conformità CE

PL EN HU SK CS BG RO DE IT

Producent

/Manufacturer//Gyártó//Výrobca/ /Výrobce/

/Производител//Producător//Hersteller//Produttore/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4, 02-285 Warszawa

Wyrób

/Product/

/Termék/

/Produkt/

/Продукт/

/Produs/

/Produkt/

/Prodotto/

Kosiarka spalinowa

/Gasoline lawn mower/

/Benzines fűnyíró/

/Benzínová kosačka na trávu/

/Benzínová sekačka na trávu/

/Бензинова косачка за трева/

/Mașină de tuns iarba pe benzină/

/Benzin Rasenmäher/

/Rasaerba a benzina/

Model

/Model//Modell//Model//Model//Модел//Model//Modell//Modello/

52G670

Nazwa handlowa

/Commercial name//Kereskedelmi név//Obchodný názov//Obchodního

názvu//Търговско наименование//Nume

comercial//Handelsname//Nome depositato/

GRAPHITE

Numer seryjny

/Serial number//Sorszám//Poradové číslo/

/Výrobního čísla//Сериен номер//Număr de serie/

/Ordnungsnummer//Numero di serie

00001 ÷99999

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

/The above listed product is in conformity with the following UE Directives://A fent jelzett termék megfelel az alábbi irányelveknek:/

/Vyššie popísaný výrobok je v zhode s nasledujúcimi dokumentmi://Výše popsaný výrobek splňuje následující dokumenty://Описаният по-горе

продукт отговаря на следните документи://Produsul descris mai sus respectă următoarele documente://Das oben beschriebene Produkt

entspricht den folgenden Dokumenten://Il prodotto sopra descritto èconforme ai seguenti documenti:/

Dyrektywa Maszynowa 2006/42/WE

/Machinery Directive 2006/42/EC/

/2006/42/EK Gépek/

/Smernica Európskeho Parlamentu a Rady 2006/42/ES/

/Směrnice Evropského Parlamentu a Rady 2006/42/ES/

/Директива за машините 2006/42/ЕО/

/Directiva 2006/42 / CE privind utilajele

/Maschinenrichtlinie 2006/42 / EG/

/Direttiva macchine 2006/42 / CE/

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

/EMC Directive 2014/30/EU/

/2014/30/EU Elektromágneses összeférhetőség/

/EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÚ/

/EMC Směrnice Evropského Parlamentu a Rady 2014/30/EU/

/Директива за електромагнитната съвместимост

2014/30/ЕС/

/Directiva 2014/30 / UE privind compatibilitatea electromagnetică/

/Richtlinie über elektromagnetische Verträglichkeit 2014/30 / EU/

/Direttiva sulla compatibilità elettromagnetica 2014/30 / UE/

Dyrektywa o Emisji Hałasu 2000/14/WE zmieniona 2005/88/WE

/Noise Emission Directive 2000/14/EC as amended 2005/88/EC/

/A 2005/88/EK módosított 2000/14/EK zajkibocsátási irányelv/ /

/Smernica o emisiách hluku 2000/14/ES, 2005/88/ES/

/Směrnice o emisích hluku 2000/14/ES, 2005/88/ES /

/Директива за шумовите емисии 2000/14/ЕО, 2005/88/ЕО/

/Directiva 2000/14/ CE privind zgomotul modificată prin 2005/88/CE/

/Lärmschutzrichtlinie 2000/14 / EG geändert durch 2005/88 / EG/

/Direttiva sul rumore 2000/14 / CE modificata dalla 2005/88 / CE/

Gwarantowany poziom mocy akustycznej LWA= 96 dB(A)

/Guaranteed sound power level/

/garantált mennyiség/

/zaručená hladina akustického výkonu/

/Zaručená hladina akustického výkonu/

/гарантирано ниво на звукова мощност/

/Nivel de putere sonor garantat/

/Garantierter Schallleistungspegel/

/Livello di potenza garantito/

Zmierzony poziom mocy akustycznej LWA= 94 dB(A) K=3 dB(A)

/The measured sound power level/

/A mért hangteljesítményszint/

/Nameraná hladina akustického výkonu/

/Měřená hladina akustického výkonu/

/Измереното ниво на звукова мощност/

/Nivelul de putere sonor măsurat/

/Gemessener Schallleistungspegel/

/Livello di potenza sonora misurato/

oraz spełnia wymagania norm:

/and fulfils requirements of the following Standards://valamint megfelel az alábbi szabványoknak://a spĺňa požiadavky://a splňuje požadavky

norem:/ /и отговаря на изискванията на стандартите://și îndeplinește cerințele standardelor://und erfüllt die Anforderungen der

Normen://e soddisfa i requisiti delle norme:/

EN ISO 5395-1:2013+A1:2018; EN ISO 5395-2:2013+A1:2016+A2:2017;

EN ISO 14982:2009

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych

przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań. /This declaration relates exclusively to the machinery

in the state in which it was placed on the market, and excludes components which are added and/or operations carried out subsequently by the

final user.//Ez a nyilatkozat a gépnek kizárólag arra az állapotára vonatkozik, amelyben forgalomba hozták, és kizár minden olyan alkatrészt,

amelyet hozzáadnak, és/vagy olyan műveletet, amit a végső felhasználó ezt követően végez rajta.//Toto vyhlásenie sa vzťahuje výlučne na

strojové zariadenie v stave, v akom sa uvádza na trh, a nezahŕňa pridané komponenty a/alebo činnosti vykonávané následne koncovým

používateľom.//Toto prohlášení se vztahuje výlučně na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nevztahuje se na součásti, které

byly následně přidány konečným uživatelem, nebo následně provedené zásahy konečného uživatele.//Тази декларация се отнася

изключително за машината всъстоянието, вкоето епусната на пазара, иизключва компоненти, които са добавени и/ или

операции, извършени впоследствие от крайния потребител.//Această declarație se referă doar la mașina din starea în care a fost

introdusă pe piață și nu acoperă componentele adăugate de utilizatorul final sau acțiunile ulterioare efectuate de utilizatorul final.//Diese

Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr gebracht wurde, und gilt nicht für vom Endbenutzer

hinzugefügte Komponenten oder nachfolgende vom Endbenutzer durchgeführte Aktionen.//Questa dichiarazione si riferisce solo alla macchina

nello stato in cui èstata immessa sul mercato e non copre parti componenti aggiunte dall'utente finale o azioni successive eseguite dall'utente

finale./

Jednostka notyfikowana która wydała certyfikat zgodności w oparciu o dyrektywę 2004/14/WE załącznik VI /Notified Body that issued the

certificate of conformity pursuant to Directive 2004/14/EC, Annex VI//a 2004/14/EK irányelv VI melléklete alapján a megfelelőségi igazolást

kiállító bejelentett szervezet//Notifikovaný Orgán, ktorý vydal osvedčenie o zhode na základe smernice 2004/14/ES, príloha

VI//Нотифицираният орган, издал сертификата за съответствие съгласно Директива 2004/14/ЕО, приложение VI/

/Organismul notificat care a emis certificatul de conformitate în conformitate cu Directiva 2004/14 / CE, anexa VI//Die benannte Stelle, die die

Konformitätsbescheinigung gemäß der Richtlinie 2004/14 / EG, Anhang VI ausgestellt hat//L'organismo notificato che ha rilasciato il certificato

di conformità ai sensi della Direttiva 2004/14 / CE, Allegato VI/

No. 0359 INTERTEK TESTING &amp; CERTIFICATION LTD Intertek House, Cleeve Road Leatherhead, Surrey KT22 7SA United Kingdom

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

/Name and address of the person who established in the Community and authorized to compile the technical file://A műszaki dokumentáció

összeállítására felhatalmazott, a közösség területén lakóhellyel vagy székhellyel rendelkező személy neve és címe://Meno a adresa osoby alebo

bydliska v EÚ poverená zostavením technickej dokumentácie:// Jméno a adresu osoby pověřené sestavením technické dokumentace, přičemž

tato osoba musí být usazena ve Společenství://Име иадрес на лицето, което пребивава или еустановено вЕС, упълномощено да съставя

техническото досие://Numele și adresa persoanei care locuiește sau este stabilită în UE autorizată să întocmească dosarul tehnic:/

/Name und Anschrift der Person mit Wohnsitz oder Niederlassung in der EU, die zur Erstellung der technischen Akte berechtigt ist:// Nome e

indirizzo della persona residente o stabilita nell'UE autorizzata a compilare il fascicolo tecnico:/

Podpisano w imieniu:

/Signed for and on behalf of:/

/A tanúsítványt a következő nevében és megbízásából írták alá/

/Podpísané v mene:/

/Podepsáno jménem:/

/Подписано от името на:/

/Semnat în numele:/

/Unterzeichnet im Namen von:/

/Firmato per conto di:/

Grupa Topex Sp. z o.o. Sp.k.

ul. Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. jakości firmy GRUPA TOPEX

/GRUPA TOPEX Quality Agent/

/A GRUPA TOPEX Minőségügyi meghatalmazott képviselője/

/Splnomocnenec Kvalita TOPEX GROUP/

/Zástupce pro Kvalitu TOPEX GROUP/

/Качествен представител на GRUPA TOPEX/

/Reprezentant de calitate al GRUPA TOPEX/

/Qualitätsbeauftragter von GRUPA TOPEX/

/Rappresentante della qualità di GRUPA TOPEX/

Warszawa, 2020-11-13

TRANSLATION OF THE ORIGINAL MANUAL

PETROL MOWER

52G670

WARNING! IMPORTANT! BEFORE USING THE DEVICE, READ THIS

MANUAL CAREFULLY AND KEEP IT FOR FUTURE REFERENCE.

DETAILED SAFETY REGULATIONS

SAFETY INSTRUCTIONS FOR THE USE OF PETROL MOWERS

Safety of using petrol lawn mowers in practice

1. Teaching

a) Read the instructions carefully. Become familiar with the controls

and the correct use of the device.

b) Never allow the device to be operated by children or persons

unfamiliar with the device's operating instructions. National

regulations may specify the exact age of the operator.

c) Never mow when other people, especially children or pets, are

nearby.

d) Remember that the operator or user is responsible for accidents or

threats to other people or the environment.

2. Preparation

a) Always wear sturdy shoes and long trousers when mowing. Do not

operate the device with bare feet or in open sandals. Avoid

damaged clothing that is too loose or has hanging straps or ribbons.

b) Check the area where the device is to be operated and remove any

objects that might get into the device.

c) Before use, always check the blades, screws and knife assembly

accessories for wear or damage. Replace worn or damaged parts in

kits to keep them balanced. Replace damaged or illegible labels.

d) Refuel outdoors, with the engine cold. Never refuel or unscrew the

fuel tank while the engine is running.

e) Be careful when refueling and make sure that there is no source of

fire nearby.

3. Use

a) Never block device controls. This may cause you to lose control of

the equipment and cause an accident.

b) Do not start up the device indoors. There is a risk of poisoning or

suffocation from the accumulation of exhaust gases.

c) Mow only in daylight or under good artificial light.

d) Avoid mowing wet grass.

e) Always make sure your feet are firmly on the slope.

f) Come on, never run.

g) Mow across the slope, never up or down.

h) Be especially careful when changing direction on a slope.

i) Do not mow on excessively sloped slopes - up to a maximum of 15

degrees.

j) Be especially careful when backing up or pulling the machine

towards you.

k) Switch off the drive of the cutting element (s) if the machine must

be tilted when it is being moved over non-grass surfaces and when

it is being transported to and from the mowing area.

l) Do not use the machine with damaged covers or housings and

without a safety device such as attached covers and / or grass

catchers.

m) Start the engine carefully as instructed, taking care that your feet

are away from the cutting element (s).

n) Do not tilt the machine when starting the engine, except where it

needs to be tilted to start. In this case, do not tilt more than

necessary and only lift the part that is away from the operator.

o) Do not start the device while standing in front of the discharge

opening.

p) Keep your hands and feet away from rotating parts. Make sure that

the discharge opening is not blocked at all times.

q) Do not carry the power tool with the engine running.

r) Stop the device. Make sure all moving parts are not moving

− every time you walk away from the device,

− before cleaning or pushing through the outlet,

− before checking, cleaning or repairing the device,

− after being hit by a foreign object. Check that the device is not

damaged and, if necessary, repair it before restarting and

operating the device if the device starts to vibrate excessively

(check immediately)

− check for damage,

− replace or repair any damaged part,

− check and tighten loose parts.

4. Maintenance and storage

a) Stop the engine and remove the spark plug leads before servicing

or repairing

b) Keep all nuts, bolts, and screws in good condition to ensure that the

unit operates safely.

c) Check the grass collector frequently for wear or damage.

d) With multi-knife implements, be careful as the rotation of one

cutting element may cause the rotation of the other blades.

e) Be careful when adjusting the machine to avoid getting your fingers

caught between the moving knives and fixed parts of the machine.

f) Be careful when handling the knives, even though the drive is

disengaged as the knives may still rotate.

g) Replace worn or damaged parts for safety. Use only original spare

parts and accessories.

Explanation of the pictograms used

1. WARNING: READ INSTRUCTIONS FOR USE!

2. WARNING: KEEP OUT OF REACH OF ANOTHER PERSON!

3. WARNING: KEEP HANDS AND FEET AWAY FROM THE BLADES!

4. Stop the engine and remove the spark plug wires before

starting any maintenance or repair work

5. Keep a safe distance from the hot surface

6. Use personal protective equipment (safety goggles, hearing

protection)

7. Use protective clothing

8. Keep children away from the tool

9. Protect the device against moisture

10. Recycling

CONSTRUCTION AND APPLICATION

The petrol lawn mower is a device powered by a four-stroke internal

combustion engine. The petrol lawn mower is used for mowing

lawns in home gardens as well as larger areas planted with grass,

e.g. sports fields and recreational areas. Cut grass collected is in the

basket on the grass. Only use accessories that are suitable for your

device and follow the instructions in the operating manual. The

petrol lawn mower is intended solely for amateur use..

WARNING! Do not use the device contrary to its intended use.

DESCRIPTION OF GRAPHIC PAGES

The numbering below refers to the components of the device

shown on the graphic pages of this manual.

1. Top handle

2. Engine brake lever

3. Handle fixing nut

4. Rear discharge cover

5. Bottom handle

6. The fuel filler cap

7. Choke lever

8. Air filter housing

9. The oil filler cap

10. Boot rope

11. Road wheel

12. Cutting height adjustment lever.

13. Grass catcher

14. Oil level indicator

15. Oil drain plug

16. Cutting knife

17. Cutting knife mounting bolt

18. Air filter.

19. Spark plug wire.

20. Spark plug

21. Spark plug wrench

22. Spark plug contacts.

* There may be differences between the drawing and the product.

EQUIPMENT AND ACCESSORIES

1. Grass catcher - 1 pc.

2. Bottom handle - 1 pc.

3. Top handle - 1 pc.

4. Starting rope holder - 1 pc.

5. Clips - 2 pcs.

6. Bolts, nuts , screws - 1 set .

PREPARATION TO WORK

WARNING! Do not operate the petrol mower without the grass

catcher with the rear discharge cover raised.

WARNING! All maintenance, repairs, adjustments and work

preparation activities must be performed with the engine off.

HANDLE ASSEMBLY

•Place the lower handle ( 5 ) in the housing mower and ( Fig. A )

and fasten it with the supplied screws ( Fig. B ).

•Attach the upper handle ( 1 ) to the lower handle ( 5 ) with the

supplied screws and wing nuts ( Fig. C ) .

•Install the starter rope handle on the right side of the upper

handle ( 1 ) and pass the starter rope ( 10 ) through the handle.

•Attach the steering cable to the handlebar with the clips

provided ( Fig. D ).

ATTACHING GRASS BASKET

•Lift up the rear discharge shroud ( 4 ).

•Hang the grass catcher ( 13 ) from the rear discharge outlet

using the two catches " a " on the top of the mower housing ( fig.

E ).

•Lower the rear discharge guard ( 4 ).

The grass catcher is held in place by the spring force of the rear discharge

guard. The grass catcher has a convenient carrying handle to empty it of

grass clippings.

WARNING! Always make sure that the grass catcher is properly

attached.

ADJUSTING THE CUTTING HEIGHT

The cutting height is adjusted with the height-of-cut lever ( 1 2 ) in

5 positions from 25 - 65 mm.

•Pull back the cutting height adjustment lever ( 1 2 ) ( fig. F ).

•Select the desired mowing height by moving the mowing

adjustment lever.

•Place the cutting height adjustment lever in one of the selected

recesses in the cutting height adjustment lever lock ( 1 2 ) on the

mower housing ( fig. F ).

WARNING! The cutting height is set simultaneously on all four road

wheels.

FILLING WITH ENGINE OIL

WARNING! Do not start the petrol mower without oil, such

starting will damage the engine.

•Unscrew the oil filler cap ( 9 ).

•Pour in the prepared amount of oil.

•Check the oil level on the dipstick ( 14 ) ( fig. G ).

Screw on the oil filler plug ( 9 ).

WARNING! Change the oil for the first time after 5 hours of

operation and then every 25 hours of operation. Drain the oil

into an oil-resistant container by unscrewing the oil drain plug

(15 ) (fig. G ).

FILLING WITH GASOLINE

WARNING! Unleaded petrol with an octane number of 95

should be used as a fuel for a petrol lawn mower.

•Unscrew the fuel filler cap (6).

•Pour gasoline into the tank and tighten the fuel filler cap (6).

WARNING! After refueling, make sure the fuel filler cap is

tightened securely. Do not allow fuel to spill.

WARNING! Most of the problems with internal combustion

engines are directly or indirectly related to the type of fuel

used.

OPERATION / SETTINGS

STARTING THE ENGINE

WARNING! Under no circumstances should the mower be used

without the guards installed. The use of incorrect or damaged

guards can cause serious injury.

WARNING! Using an incorrect or worn cutting knife will

increase vibration.

The petrol lawn mower is equipped with a system to prevent

accidental start-up.

•Move the choke lever ( 7 ) to the " START " position ( Fig. H ).

•Pull the engine brake lever ( 2 ) to the upper handle ( 1 ) ( fig. I ).

•Pull the starter rope ( 1 0 ) sharply .

•After starting the mower, set the choke lever ( 7 ) to the " RUN "

position

STOPPING THE ENGINE

•Release the engine brake lever ( 2 ) from the upper handle ( 1 ).

WARNING! The blade continues to move for a few seconds after

the engine stops.

WARNING! Never use the petrol mower in rain or in a wet

environment. Never work with a damaged device. All parts

should be properly installed and meet the requirements

ensuring proper operation of the petrol lawn mower. Any

damaged safety component or part should be repaired or

replaced immediately.

WARNING! Before starting the wheel drive, make sure that

there is no obstacle in the way of the mower.

TIPS FOR SAFE USE

•Move the mower in a smooth motion, holding the handle with

both hands.

•When the mower is running, keep it away from hard objects and

crops.

•The mower may only be used when the grass is dry.

•Frequent emptying of the grass catcher (after 2/3 full of it) will ensure a

more efficient mowing process (the plastic flap on the top cover of the

grass catcher indicates how full the catcher is)

The mower can be used with or without the grass catcher fitted.

WARNING! The mower engine gets very hot both during

operation and immediately after operation. Touching it may

cause skin burns.

WARNING! The exhaust fumes contain carbon monoxide, the

inhalation of which may cause poisoning. Therefore, never run

the device indoors or in poorly ventilated areas. Never start the

mower indoors or near flammable materials.

CARE AND MAINTENANCE

WARNING! Before commencing cleaning, checking or repairing

the mower, make sure that the machine's engine is stopped and

not hot. Disconnect wire from spark plug to prevent accidental

engine starting.

CHANGING THE CUTTING KNIFE

•Remove the grass catcher ( 1 3 ).

•Lay the mower "aside".

•Firmly grasp the cutting knife ( 16 ) (wear protective gloves) ( fig.

J ).

•Unscrew the cutting knife mounting bolt ( 17 ) with a spanner by

turning it to the left.

•Replace or sharpen the cutting knife (when replacing the cutting

knife with a new one, it must be of the same size).

•Attach the cutting knife in the reverse order as above.

•The sharpening or replacement of the cutting knife is best

entrusted to a qualified person using original parts.

AIR FILTER

A dirty air filter reduces the power of the combustion engine and

increases fuel consumption. The air filter should be cleaned after

every 5 hours of mower operation.

•Remove the cover from the air filter housing ( 8 ).

•Remove the air filter ( 18 ) ( fig. K ).

•Knock dust off and blow air filter clean with low pressure

compressed air.

•Install the air filter and the air filter cover.

WARNING! To avoid the risk of fire or the formation of

hazardous vapors, the air filter must not be washed in gasoline

or other flammable solvents.

SPARK PLUG

For reliable operation of the device, the condition of the spark

plug should be checked periodically.

•Remove spark plug wire ( 19 ) from spark plug ( 20 ) ( Fig. L ).

•Install the spark plug wrench ( 21 ) and remove the spark plug.

•Clean the spark plug contacts ( fig. M ).

•Check the gap between the spark plug contacts ( 22 ) ( Fig. N ).

•If necessary, replace the spark plug with a new one.

STORAGE

•When storing the mower, empty the fuel system completely.

•Drain the fuel tank, start the engine, and allow it to stop running

for lack of fuel.

•Use fresh fuel every season. Never use any cleaning agents in the

fuel tank as this may damage the engine.

•Make sure that the ventilation holes of the motor housing are

not obstructed.

•Only the maintenance procedures described in this manual may

be carried out on the mower. Any other activities may only be

performed by an authorized service center.

•It is not allowed to make any changes to the mower's structure.

•When not in use, the mower should be stored clean, on a flat

surface, in a dry place, out of the reach of children.

•Regularly remove grass residues.

•Never clean the petrol lawn mower with water, aggressive fluids

or solvents. Clean the petrol mower with a brush, compressed air

or a soft cloth.

•Periodically check the condition of the spark plug of the combustion

engine. Replace the worn spark plug with a new one recommended by

the manufacturer.

•Use the cutting knives recommended by the manufacturer.

WARNING! Fuels with an admixture of alcohol (ethyl or methyl)

can absorb moisture, which during storage leads to separation

of fuel mixture components and formation of acids. Acidified

gasoline can damage the engine.

All kinds of faults should be removed by the manufacturer's

authorized service.

TECHNICAL SPECIFICATIONS

RATED DATA

Petrol lawn mower 52G670

Parameter

Value

Engine capacity

79 cm 3

Maximum engine

power

1.3 kW

(1.8 KM)

Maximum speed

without load

3050 min -1

Carburetor

DY1P52F

Fuel Type

95 lead-free petrol

Engine oil

For 4-stroke garden equipment

Spark plug

F7RTC

Fuel tank capacity

1.2 l

Oil tank capacity

0.4 l

Grass box capacity

45 l

Range and number of

cutting height settings

25-65 mm

5 items

Self-propelled drive

Mulching

Side discharge

Cutting width

400 mm

Knife thickness

2.5 mm

Mass

19.5 kg

Year of production

2020

52G670 stands for both the type and designation of the

machine

NOISE AND VIBRATION DATA

Sound pressure level

Lp A = 80.6 dB (A) K = 3 dB

(A)

Measured sound power level

Lw A = 94 dB (A) K = 3 dB

(A)

The value of vibration

accelerations

a h = 3.95 m / s 2 K = 1.5 m

/ s 2

Information on noise and vibration

The level of noise emitted by the device is described by: the level of

the emitted sound pressure Lp A and the sound power level Lw A

(where K is the measurement uncertainty). The vibrations emitted

by the device are described by the value of the vibration

acceleration a h (where K is the measurement uncertainty).

The following information: emitted sound pressure level Lp A, sound

power level Lw A and the value of vibration acceleration a h were

measured in accordance with Directive 2000/14 / EC on noise

emission into the environment. The given vibration level a h can be

used to compare devices and for a preliminary assessment of

vibration exposure.

The stated vibration level is representative only for the basic use of

the device. If the machine is used for different applications or with

different work tools, the vibration level may change. The higher

vibration level will be influenced by insufficient or too rare

maintenance of the device. The reasons given above may result in

an increased exposure to vibration during the entire period of

operation.

To accurately estimate exposure to vibration, consider periods

when the equipment is turned off or when it is turned on but

not in use. After all factors have been carefully assessed, the

overall vibration exposure may be significantly lower.

In order to protect the user against the effects of vibrations,

additional safety measures should be implemented, such as:

periodic maintenance of the device and working tools, protection of

the appropriate temperature of hands and proper organization of

work.

ENVIRONMENTAL PROTECTION

Electrical equipment must not be disposed off with

household waste and, instead, should be utilized at

appropriate facilities. Information on utilization can be

provided by the product vendor or the local authorities.

Waste electrical and electronic equipment contains

substances that are not neutral to the natural

environment. Equipment that is not recycled constitutes

a potential hazard to the environment and to human

health.

* Right to introduce changes is reserved.

“Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa

with seat in Warsaw at ul. Pograniczna 2/4 (hereinafter Grupa Topex) informs, that

all copyrights to this instruction (hereinafter Instruction), including, but not

limited to, text, photographies, schemes, drawings and layout of the instruction,

belong to Grupa Topex exclusively and are protected by laws accordingly to

i prawach pokrewnych, Dz. U. 2006 No 90 item 631 with later ammendments).

Copying, processing, publishing, modifications for commercial purposes of the

entire Instruction or its parts without written permission of Grupa Topex are

strictly forbidden and may cause civil and legal liability.

ÜBERSETZUNG DES ORIGINALHANDBUCHS

BENZINMÄHER

52G670

WARNUNG! WICHTIG! BEVOR SIE DAS GERÄT VERWENDEN, LESEN

SIE DIESES HANDBUCH SORGFÄLTIG DURCH UND BEWAHREN SIE

ES FÜR ZUKÜNFTIGE REFERENZEN AUF.

DETAILLIERTE SICHERHEITSVORSCHRIFTEN

SICHERHEITSHINWEISE FÜR DEN GEBRAUCH VON

BENZINMÄHEREN

Sicherheit von mit Benzin Rasen Rasenmäher in der Praxis

1. Lehren

a) Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit

den Bedienelementen und der korrekten Verwendung des Geräts

vertraut.

b) Sie niemals erlaubt das Gerät zu betreiben durch Kinder oder

Personen nicht vertraut mit dem Gerät der Betriebsanleitung.

Nationalen Vorschriften können angeben, das genaue Alter des

Betreibers.

c) Mähen Sie niemals, wenn andere Personen, insbesondere Kinder

oder Haustiere, in der Nähe sind.

d) Denken Sie daran, dass die Bediener oder Benutzer ist

verantwortlich für Unfälle oder Bedrohungen zu anderen Menschen

oder die Umwelt.

2. Vorbereitung

a) Tragen Sie beim Mähen immer feste Schuhe und lange Hosen. Sie

nicht arbeiten die Vorrichtung mit bloßen Füßen oder in offenen

Sandalen. Vermeiden Sie beschädigte Kleidung, die ist zu lose oder

hat hängende Riemen oder Bänder.

b) Überprüfen Sie den Bereich, wo das Gerät ist zu betrieben und

entfernen Sie alle Objekte, die möglicherweise kommen in die

Vorrichtung.

c) Vor dem Gebrauch, immer überprüfen Sie die Klingen, Schrauben

und Messer Montagezubehör für Abnutzung oder Beschädigung.

Ersetzen Sie verschlissene oder beschädigte Teile in Kits, um sie im

Gleichgewicht zu halten. Ersetzen Sie beschädigte oder unleserliche

Etiketten.

d) Tanken Sie im Freien bei kaltem Motor. Nie tanken oder schrauben

die Kraftstofftank während der Motor wird ausgeführt.

e) Seien Sie vorsichtig, wenn Tanken und stellen Sie sicher, dass es ist

keine Quelle von Feuer in der Nähe.

3. Verwenden

a) Blockieren Sie niemals Gerätesteuerungen. Dies kann dazu führen,

Sie zu verlieren Kontrolle der Ausrüstung und verursachen einen

Unfall.

b) Starten Sie nicht auf die Vorrichtung drinnen. Es ist eine Gefahr von

Vergiftung oder Erstickung aus der Ansammlung von Abgasgasen.

c) mähen nur in Tageslicht oder unter gutem künstlichem Licht.

d) Mähen Sie kein nasses Gras.

e) immer stellen Sie sicher, dass Ihre Füße sind fest auf dem Hang.

f) Komm schon, renn niemals.

g) Mähen Sie über den Hang, niemals nach oben oder unten.

h) Seien Sie besonders vorsichtig, wenn Sie die Richtung am Hang

ändern.

i) Mähen Sie nicht an übermäßig abfallenden Hängen - bis zu maximal

15 Grad.

j) Schreiben Sie besonders vorsichtig, wenn die Sicherung nach oben

oder ziehen Sie die Maschine in Richtung Sie.

k) ausschalten Antrieb des Schneidelement (e), wenn die Maschine

muss werden gekippt, wenn sie sich zu werden bewegt über nicht -

Grasflächen und wenn es wird wird transportiert zu und von der

Mäh- Bereich.

l) nicht verwenden, die Maschine mit beschädigten Abdeckungen

oder Gehäusen und ohne eine Sicherheitseinrichtung wie

beispielsweise befestigte Abdeckungen und / oder Grasfänger.

m) Starten Sie den Motor sorgfältig wie angewiesen, wobei Pflege, dass

Ihre Füße sind weg von dem Schneidelement (e).

n) nicht kippt die Maschine beim Starten des Motors, außer wo es

benötigt wird gekippt zu starten. In diesem Fall, nicht kippt mehr als

nötig und nur heben Sie den Teil, der ist weg vom Bediener.

o) Sie beginnen, die nicht Gerät während vor der stehenden

Entladungsöffnung.

p) Halten Sie Ihre Hände und Füße von rotierenden Teilen fern. Stellen

Sie sicher, dass die Austrittsöffnung ist nicht blockiert zu allen

Zeiten.

q) nicht trägt das Kraftwerkzeug mit dem Motor läuft.

r) Stoppen Sie das Gerät. Stellen Sie sicher, dass alle beweglichen Teile

sind nicht bewegt

− jedes Mal Sie gehen weg von dem Gerät,

− vor der Reinigung oder Schieben durch den Auslass,

− vor dem Überprüfen, Reinigen oder Reparieren des Geräts,

− nach wird von einem Hit fremden Objekt. Überprüfen Sie, dass das

Gerät ist nicht beschädigt und, wenn nötig, reparieren sie vor dem

Neustart und Betrieb der Vorrichtung wenn das Gerät übermäßig zu

vibrieren beginnt (sofort prüfen)

− auf Beschädigungen prüfen,

− ersetzen oder repariert jeden beschädigten Teil,

− lose Teile prüfen und festziehen.

4. Wartung und Lagerung

a) Stoppen Sie den Motor und entfernen Sie die Zündkerzenstecker

führt vor der Wartung oder Reparatur

b) Halten Sie alle Muttern, Bolzen und Schrauben in gutem Zustand,

um sicherzustellen, dass das Gerät sicher funktioniert.

c) Überprüfen Sie die Grassammler häufig für Abnutzung oder

Beschädigung.

d) Mit mehreren Messern implementiert sein, vorsichtig als die

Drehung eines Schneidelements kann bewirken die Drehung der

anderen Klingen.

e) Seien Sie beim Einstellen der Maschine vorsichtig, um zu vermeiden,

dass sich Ihre Finger zwischen den beweglichen Messern und den

festen Teilen der Maschine verfangen.

f) Seien Sie vorsichtig, wenn Umgang mit den Messern, selbst wenn

der Antrieb ist ausgerückt, da das Messer kann noch drehen.

g) Ersetzen Sie abgenutzte oder beschädigte Teile aus

Sicherheitsgründen. Verwenden Sie nur Original - Ersatzteile und

Zubehör.

Erklärung der Piktogramme verwendet

1. WARNUNG: LESEN SIE DIE GEBRAUCHSANLEITUNG!

2. WARNUNG: KEINE ANDERE PERSON ERREICHEN!

3. WARNUNG: HÄNDE UND FÜSSE VON DEN KLINGEN

FERNHALTEN!

4. Stoppen Sie den Motor und entfernen Sie die Zündkerzenstecker

Drähte vor Start alle Wartungs- oder Reparaturarbeiten

5. Halten Sie einen sicheren Abstand zur heißen Oberfläche

6. Verwenden Sie persönliche Schutzausrüstung (Schutzbrille,

Gehörschutz)

7. Verwenden Sie Schutzkleidung

8. Halten Sie Kinder vom Werkzeug fern

9. Schützen Sie das Gerät vor Feuchtigkeit

10. Recycling

BAU UND ANWENDUNG

Das Benzin lawn mower ist ein Gerät mit Strom versorgt , indem ein

Viertakt - Innenverbrennungsmotor . Das Benzin Rast Rasenmäher

wird verwendet für das Mähen Rasen in Heimgärten als auch als

größere Flächen gepflanzt mit Gras , zB . Sportfelder und

Erholungsgebiete . Geschnittenes Gras gesammelt ist in der Korb

auf dem Gras . Nur verwenden Zubehör , das ist geeignet für Ihr

Gerät und folgen Sie den Anweisungen in der Betriebsanleitung. Der

Benzin Rasen Rasenmäher ist bestimmt nur für Amateur Einsatz .

WARNUNG! Sie nicht verwenden das Gerät im Gegensatz zu

seiner beabsichtigten Verwendung.

BESCHREIBUNG DER GRAFISCHEN SEITEN

Die Nummerierung unten bezieht sich auf die Komponenten der

Vorrichtung dargestellt auf den Grafikseiten der dieses Handbuchs.

1. Oberer Griff

2. Motorbremshebel

3. Griff Befestigungsmutter

4. Rückentladung Abdeckung

5. Unterer Griff

6. Der Kraftstoff Füllstoff Kappe

7. Drosselhebel

8. Luftfiltergehäuse

9. Das Öl Füllstoff Kappe

10. Boot Seil

11. Straße Rad

12. Schneidhöhenverstellung Hebel .

13. Grass Fang

14. Ölpegel - Anzeige

15. Ölablasstopfen

16. Schneidmesser

17. Schneidmesserbefestigungsschraube

18. Luftfilter .

19. Funkensteckdraht .

20. Zündkerzenstecker

21. Zündkerzenstecker Schlüssel

22. Funkensteckkontakte .

* Es kann sein, Unterschiede zwischen der Zeichnung und dem

Produkt.

AUSRÜSTUNG UND ZUBEHÖR

1. Grass Fänger - 1 PC .

2. Unterer Griff - 1 Stck .

3. Oberer Griff - 1 Stck .

4. Startseil Halter - 1 Stück .

5. Clips - 2 Stk .

6. Schrauben , Muttern , Schrauben - 1 Satz

VORBEREITUNG ZUR ARBEIT

WARNUNG! Sie nicht betreiben den Benzinmäher ohne den

Grasfang mit der hinteren Entladungsabdeckung angehoben.

WARNUNG! Alle Wartung, Reparaturen, Anpassung und

Arbeitsvorbereitung Aktivitäten müssen werden durchgeführt

mit dem Motor ab.

GRIFF MONTAGE

•Platzieren Sie den unteren Handgriff ( 5 ) in dem Gehäuse Mäher

und ( Fig. A ) und befestigen es mit den mitgelieferten Schrauben

(Fig. B ) .

•Befestigen den oberen Handgriff (1) an den unteren Handgriff (5)

mit den gelieferten Schrauben und Flügelmuttern (Fig. C ) .

•Installieren des Starterseilgriff auf der rechten Seite von dem

oberen Handgriff ( 1 ) und übergeben das Starterseil ( 1 0 ) durch

den Handgriff.

•Befestigen des Lenkkabel auf den Lenker mit dem Clip versehen

(Fig. D )

ANBRINGEN GRASS BASKET

•Heben sich die hinteren Entladungs Ummantelung ( 4 ) .

•Hang des Grasfänger ( 1 3 ) von dem hinteren Entladungs

Auslass unter Verwendung der zwei Rasten „a “auf der Oberseite

von dem Mähmaschine Gehäuse ( Fig. E ) .

•Senken des hinteren Entladungs guard ( 4 ) .

Der Grasfang wird gehalten an Ort und Stelle durch die Federkraft des

hinteren Entladungs guard. Der Grasfang hat einen bequemen Tragegriff

zu entleeren es von Gras Ausschnitten.

WARNUNG! Immer machen Sie sicher, dass das Gras Fang ist richtig

angebracht.

EINSTELLEN DER SCHNEIDHÖHE

Die Schnitthöhe wird eingestellt, mit der Schneidhöhe Hebel (14) in 5

(oder 8 für 52G673) Positionen 25 bis 65 mm.

•Ziehen Sie zurück die Schneidhöhenverstellung Hebel (12) (Fig.

F).

•Wählen Sie die gewünschte Mähthöhe durch Bewegen des Mäh-

Anpassungshebel .

•Platzieren Sie die Schneidhöhenverstellung Hebel in einem von

den ausgewählten Vertiefungen in der Schneidhöhenverstellung

Hebelschloß ( 12 ) auf dem Mähergehäuse ( Fig. F ) .

WARNUNG! Die Schnitthöhe wird eingestellt gleichzeitig auf alle

vier Straßenräder.

FÜLLEN MIT MOTORÖL

WARNUNG! Sie nicht das Benzin starten Mäher ohne Öl, wie

zum Ausgangs wird beschädigen den Motor.

•Abzuschrauben das Öl Füllstoffes Kappe ( 9 ) .

•Gießen in der vorbereiteten Menge von Öl .

•Prüfen der Ölpegel an dem Peilstab ( 1 4 ) ( Fig. G ) .

•Schraube auf dem Öl Füllstoffes Topfen ( 9 ) .

WARNUNG! Ändern Sie das Öl für die erste Zeit nach 5 Stunden

von Betrieb und dann alle 25 Stunden der Operation .

Entwässern das Öl in einen ölbeständigen Behälter durch

Abschrauben des Ölablasstopfens (15 ) (Fig. G ) .

FÜLLEN MIT BENZIN

WARNUNG! Unverbleites Benzin mit einer Oktanzahl von 95

sollte werden verwendet als Kraftstoff für Benzin Rasen

Rasenmäher.

•Abzuschrauben den Kraftstoff Füllstoff Kappe (6 ) .

•Gießen Benzin in den Tank und ziehen die Kraftstoff Füllstoff

Kappe (6 )

WARNUNG! Nach dem Tanken, stellen Sie sicher, dass der

Kraftstoff Füllstoff Kappe wird verschärft sicher. Nicht erlaubt

Kraftstoff zu verschütten.

WARNUNG! Die meisten der Probleme mit internen

Verbrennungsmotoren sind direkt oder indirekt im

Zusammenhang mit dem Typ von Kraftstoff verwendet.

BETRIEB / EINSTELLUNGEN

STARTEN DES MOTORS

WARNUNG! Unter keinen Umständen sollte der Mäher wird

verwendet, ohne die Wachen installiert. Die Verwendung von

falschen oder beschädigten Schutzvorrichtungen kann dazu

führen, ernsthafte Verletzungen.

WARNUNG! Unter Verwendung eines falschen oder

verschlissenen Schneidmesser wird erhöhen Vibration.

Der Benzin Rasen Rasenmäher ist ausgestattet mit einem System zu

verhindern versehentliche Inbetriebnahme.

•Bewegen Sie den Drosselhebel ( 7 ) auf die " START " Position

(Fig. H ) .

•Ziehen Sie den Motorbremshebel ( 2 ) an den oberen Handgriff

(1 ) ( Abb. I ) .

•Ziehen Sie das Starterseil ( 10 ) scharf .

•Nach dem Starten des Mähers , gesetzt den Drosselhebel ( 7 )

auf die „RUN “Position

STOPPEN DES MOTORS

•Lassen Sie die Motorbremshebel ( 2 ) von dem oberen Handgriff

( 1 )

WARNUNG! Die Klinge weiter zu bewegen, für ein paar

Sekunden, nachdem der Motor stoppt.

WARNUNG! Verwenden Sie den Benzinmäher niemals bei

Regen oder in feuchter Umgebung. Arbeiten Sie niemals mit

einem beschädigten Gerät. Alle Teile sollten werden

ordnungsgemäß installiert und erfüllen die Anforderungen

gewährleisten ordnungsgemäßen Betrieb der Benzin Rasen

Rasenmäher. Jede beschädigte Sicherheitskomponente oder

Teil sollte werden repariert oder ersetzt sofort.

WARNUNG! Vor dem Start der Rad - Laufwerk, stellen Sie

sicher, dass es ist kein Hindernis in den Weg des Mähers.

TIPPS FÜR DEN SICHEREN GEBRAUCH

•Bewegen Sie den Mäher in einer sanften Bewegung und halten Sie

den Griff mit beiden Händen fest.

•Wenn der Mäher wird ausgeführt, halten sie weg von harten

Gegenständen und Kulturen.

•Der Mäher kann nur sein verwendet, wenn das Gras ist trocken.

•Häufige Entleerung des Grasfang (nach 2/3 voll von ihm) wird

gewährleistet eine weitere effiziente Mähen Prozess (der

Kunststoffklappe auf der oberen Abdeckung des Grasfang zeigt an, wie

voll der Fänger ist)

Der Mäher kann werden verwendet, mit oder ohne den Grasfang

ausgestattet.

WARNUNG! Der Rasenmäher - Motor wird sehr heiß sowohl

während Betrieb und unmittelbar nach der Operation. Berühren

sie kann dazu führen, die Haut brennt.

WARNUNG! Die Abgasdämpfe enthalten Kohlenstoff -

Monoxid, das Einatmen von denen möglicherweise verursachen

Vergiftung. Deshalb, nie die laufen Gerät drinnen oder in

schlecht belüfteten Bereichen. Starten Sie den Mäher niemals in

Innenräumen oder in der Nähe von brennbaren Materialien.

PFLEGE UND WARTUNG

WARNUNG! Vor Beginn der Reinigung, Überprüfung oder

Reparatur des Mähers, stellen Sie sicher, dass die Maschine

Motor wird gestoppt und nicht heiß. Trennen Sie das Kabel von

der Zündkerze, um ein versehentliches Starten des Motors zu

verhindern.

SCHNEIDMESSER ÄNDERN

•Entfernen Sie den Grasfang ( 13 ) .

•Legen Sie den Mäher " beiseite ".

•Fest greift das Schneidmesser (16) (Verschleißschutzhandschuh)

(Abb. J ) .

•Abzuschrauben die Schneidmesserbefestigungsschraube ( 17 )

mit einem Schraubenschlüssel durch Drehen es auf der linken Seite

•Ersetzen oder Schärfen das Schneidmesser ( beim Auswechseln

des Schneidmesser mit einem neuen ein, es muss sein , von der

gleichen Größe ).

•Bringen Sie das Schneidmesser in der umgekehrten Reihenfolge

wie oben .

•Das Schärfen oder Austausch von dem Schneidmesser wird am

besten anvertraut zu einer qualifizierten Person mit Originalteilen .

LUFTFILTER

Ein schmutziger Luftfilter reduziert die Leistung des

Verbrennungsmotors und erhöht Treibstoffverbrauch. Der Luftfilter

sollte werden gereinigt, nachdem alle 5 Stunden des Mähers

Betrieb.

•Entfernen der Abdeckung aus dem Luftfiltergehäuse ( 8 ) .

•Entfernen der Luftfilter ( 18 ) ( Fig. K ) .

•Knock Staub aus und bläst Luft Filter sauber mit niedrigem Druck

Druckluft .

•Installieren der Luftfilter und die Luftfilterabdeckung .

WARNUNG! Um zu vermeiden das Risiko von Feuer oder der

Bildung von gefährlichen Dämpfen, die Luftfilter muss nicht

werden gewaschen in Benzin oder anderen brennbaren

Lösungsmitteln.

ZÜNDKERZE

Für zuverlässigen Betrieb des Gerätes, der Zustand des

Zündkerzensteckers sollte werden überprüft in regelmäßigen

Abständen.

•Entfernen Funkenstecker Draht (19) von den Funkensteckern (20)

(Fig. L) .

•Installieren der Zündkerzenstecker Schlüssel ( 21 ) und Entfernen

der Funkenstecker.

•Saubere die Funkenstecker Kontakte ( Abb. M ) .

•Überprüfen Sie den Spalt zwischen den Zündkerzenstecker

Kontakte (22) ( Fig. N ) .

•Falls notwendig , ersetzt die Funkenstecker mit einem neuen ein.

LAGER

•Beim Speichern des Mähers, Entleeren des Kraftstoffsystems

vollständig.

•Ablassen den Treibstofftank, starten Sie den Motor und lassen es

zu stoppen laufen für Mangel an Kraftstoff.

•Verwenden Sie zu jeder Jahreszeit frischen Kraftstoff. Nie

verwenden keine Reinigungsmittel in dem Kraftstofftank als dies

kann beschädigen den Motor.

•Stellen Sie sicher, dass die Belüftungsöffnungen des

Motorgehäuses sind nicht behindert.

•Nur die Wartungsprozeduren beschrieben in diesem Handbuch

können sein getragen auf dem aus Mäher. Jegliche andere

Aktivitäten können nur werden, durchgeführt von einem

autorisierten Service - Center.

•Es ist nicht gestattet machen keine Änderungen an den Mäher

Struktur.

•Wenn nicht in Gebrauch, der Mäher sollte werden gespeichert

sauber, auf einer flachen Oberfläche, in einem trockenen Ort

außerhalb der Reichweite von Kindern.

•Regelmäßig entfernen Grasreste.

•Nie reinigt den Benzin Rasen Rasenmäher mit Wasser,

aggressiven Flüssigkeiten oder Lösungsmitteln. Reinigen des

Benzinmäher mit einer Bürste, Druckluft oder einem weichen Tuch.

•In regelmäßigen Abständen überprüfen die Bedingung der

Funkenstecker des Verbrennungsmotors. Ersetzen Sie die

abgenutzten Funkenstecker mit einem neuen ein empfohlen durch

den Hersteller.

•Verwenden Sie das Schneidmesser empfohlen durch den

Hersteller.

WARNUNG! Brennstoffe mit einer Beimischung von Alkohol

(Ethyl oder Methyl) können absorbieren Feuchtigkeit, das

während der Lagerung führt zu Trennung von

Kraftstoffgemisch - Komponenten und die Bildung von Säuren.

Versäuertes Benzin kann den Motor beschädigen.

Alle Arten von Störungen sollten werden entfernt von den

Herstellern autorisierten Service.

TECHNISCHE SPEZIFIKATIONEN

BEWERTETE DATEN

Benzin Rasen Rasenmäher 52G670

Parameter

Wert

Motorkapazität

79 cm 3

Maximale Motorleistung

1,3 kW

(1,8 km)

Maximale Geschwindigkeit ohne Last

3050 min -1

Vergaser

DY1P52F

Kraftstoff - Art

95 bleifreies

Benzin

Motoröl

Für 4-Takt -

Gartengeräte

Zündkerzenstecker

F7RTC

Kraftstofftankkapazität

1,2 l

Öltankkapazität

0,4 l

Grass Box Kapazität

45 l

Bereich und Anzahl der

Schnitthöheneinstellungen

25-65 mm

5 Artikel

Selbstfahrender Antrieb

Nein

Mulchen

Nein

Seitenentladung

Nein

Schnittbreite

400 mm

Messer Dicke

2,5 mm

Masse

19,5 kg

Jahr der Produktion

2020

52G670 steht für sowohl die Art und Bezeichnung von der

Maschine

LÄRM- UND VIBRATIONSDATEN

Schalldruckpegel

Lp A = 80,6 dB (A) K = 3

dB (A)

Gemessener Schallleistungspegel

Lw A = 94 dB (A) K = 3

dB (A)

Der Wert von

Schwingungsbeschleunigungen

a h = 3,95 m / s 2 K =

1,5 m / s 2

Informationen zu Geräuschen und Vibrationen

Der Pegel des Rausch emittiert durch die Vorrichtung wird

beschrieben die: durch Pegel des ausgesendeten Schalldruck Lp A

und der Schallleistungspegel Lw A (wo K ist die Messunsicherheit).

Die Schwingungen emittiert durch die Vorrichtung werden

beschrieben durch den Wert der Schwingungsbeschleunigung a h

(wobei K ist die Messunsicherheit).

Die folgenden Informationen : emittierten Schalldruckpegel Lp A,

Schallleistungspegel Lw A und der Wert der

Schwingungsbeschleunigung a h wurden gemessen in

Übereinstimmung mit der Richtlinie 2000/14 / EG zur Lärmemission

in die Umgebung. Die gegebene Schwingungsebene ein h kann

werden verwendet, um zu vergleichen, Geräte und für eine

vorläufige Beurteilung der Schwingungsexposition.

Der angegebene Schwingungspegel ist repräsentativ nur für die

grundlegende Verwendung der Vorrichtung. Wenn die Maschine

wird verwendet für verschiedene Anwendungen oder mit

verschiedenen Arbeitswerkzeugen, die Schwingungsebene kann

geändert werden. Der höhere Schwingungspegel wird werden

beeinflusst durch eine unzureichende oder zu seltener Wartung des

Gerätes. Die Gründe gegeben oben kann resultieren in einer

erhöhten Exposition zu Vibrationen während der gesamten Periode

des Betriebs.

Um genau zu schätzen, Belichtung zu Vibrationen, betrachten

Perioden, wenn die Ausrüstung wird eingeschaltet

ausgeschaltet oder wenn es wird gedreht auf, aber nicht in

Gebrauch. Nachdem alle Faktoren haben wurden sorgfältig

geprüft, die Gesamtvibrationsexposition kann sein deutlich

niedriger.

Um zu schützen den Anwender vor den Auswirkungen von

Vibrationen, zusätzlichen Sicherheitsmaßnahmen sollten werden

umgesetzt, wie zum Beispiel: regelmäßige Wartung der Vorrichtung

und Arbeitswerkzeuge, Schutz der entsprechenden Temperatur der

Hände und die richtige Organisation der Arbeit.

UMWELTSCHUTZ

Werfen Sie elektrisch betriebene Produkte nicht in den

Hausmüll, sondern einer umweltgerechten Wiederverwertung

zuführen. Fragen Sie den Vertreiber oder lokale Verwaltung

nach Informationen über die Entsorgung. Elektro- und

Elektronik-Altgeräte enthalten Substanzen, die für die Umwelt

nicht neutral sind. Das der Wiederverwertung nicht zugeführte

Gerät stellt eine potentielle Gefahr für die Umwelt und

Gesundheit der Menschen dar.

* Änderungen vorbehalten.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa

mit Sitz in Warschau, ul. Pograniczna 2/4 (nachfolgend: „Grupa Topex”) teilt mit,

dass alle Urheberrechte auf den Inhalt der vorliegenden Betriebsanleitung

(nachfolgend: „Betriebsanleitung”), darunter u. a. derer Text, Bilder, Schemata,

Zeichnungen, sowie Anordnung, ausschließlich Grupa Topex angehören und laut

Gesetz über das Urheberrecht und verwandte Rechte vom 4. Februar 1994 (GBl.

2006 Nr. 90 Pos. 631 mit späteren Änderungen) rechtlich geschützt werden. Das

Kopieren, Verarbeiten, Veröffentlichen sowie Modifizieren der gesamten

Betriebsanleitung bzw. derer Einzelelemente für kommerzielle Zwecke ohne

Einwilligung von Grupa Topex in Schriftform ist streng verboten und kann zivil-

und strafrechtlich verfolgt werden.

ПЕРЕВОД ОРИГИНАЛЬНОГО

РУКОВОДСТВА КОСИЛКА

52G670

ПРЕДУПРЕЖДЕНИЕ! ВАЖНЫЙ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ

УСТРОЙСТВА ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ

РУКОВОДСТВО ИСОХРАНИТЕ ЕГО ДЛЯ БУДУЩЕГО

ИСПОЛЬЗОВАНИЯ.

ПОДРОБНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ

ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ ПРИ ИСПОЛЬЗОВАНИИ

БЕНЗИНОВЫХ КОСИЛКИ

Безопасность виспользовании бензина газонных косилок на

практике

1. Обучение

a) Внимательно прочтите инструкцию. Стать знакомы сорганами

управления иправильного использования этого устройства.

b) Никогда не позволяют устройство будет работать на детей или

лиц, не знакомых саппарата рабочих инструкций.

Национальные правила могут указывать на точный возраст

оператора.

c) Никогда не косить, когда другие люди, особенно дети или

домашние животные, находятся поблизости.

d) Помните, что оператор или пользователь является

ответственным за несчастные случаи или угрозы для других

людей или окружающей среды.

2. Подготовка

a) При стрижке всегда надевайте прочную обувь идлинные

брюки. Не работать сустройством сголыми ногами или в

открытых сандалиях. Избегайте поврежденную одежду, которая

является слишком свободно или имеет свисающие ремни или

ленты.

b) Проверьте на область, где устройство является быть

управлением иудалять любые объекты, которые могли бы

получить вна устройство.

c) Перед использованием, всегда проверять на лопасти, винты и

нож монтажные принадлежности для износа или повреждения.

Заменяйте изношенные или поврежденные детали внаборах,

чтобы поддерживать их баланс. Замените поврежденные или

неразборчивые этикетки.

d) Заправляйте топливо на открытом воздухе при холодном

двигателе. Никогда не заправляйте или отвинтить втопливном

баке, адвигатель будет запущен.

e) Будьте осторожны при заправке исделать убедитесь, что там

нет нет источника из огня поблизости.

3. Использовать

a) Никогда не блокируйте управление устройством. Это может

привести вас кпотерять контроль воборудование ипривести к

аварии.

b) Не начинайте вверх на устройство взакрытом помещении. Там

вне риск от отравления или удушья от накопления из

выхлопных газов.

c) скашивают только вдневное время или при хорошем

искусственном свете.

d) Избегайте стрижки мокрой травы.

e) Всегда сделать уверены ваши ноги находятся твердо на склоне.

f) Давай, никогда не беги.

g) Mow через по склону, никогда не вверх или вниз.

h) Будьте особенно осторожны при изменении направления на

склоне.

i) Не косите на чрезмерно наклонные склоны - до максимума 15

градусов.

j) Ве особенно осторожны при резервном вверх или потянув за

машину по направлению квам.

k) Выключить привод от режущего элемента (ов), если машина

должна быть наклонена, когда он будет быть перемещен над

не- травы поверхностями и, когда она будет быть

транспортирована киот скашивания области.

l) Не использовать вмашину споврежденными крышками или

корпусами ибез вбезопасности устройства, такие, как

прикрепленные крышки и/ или травы ловителей.

m) Запустите двигатель осторожно, как указание, принимая заботу,

что ваши ноги находятся вдали от режущего элемента (ов).

n) Не наклонять на машину при запуске вдвигатель, за

исключением того, где это необходимо, чтобы быть наклонена,

чтобы начать. Вэтом случае не наклоняйте больше, чем

необходимо, аподнимайте только ту часть, которая находится

вдали от оператора.

o) Не запускайте устройство, стоя перед выпускным отверстием.

p) Держите ваши руки иноги подальше от вращающихся частей.

Убедитесь, убедитесь, что разряд открытие будет не

блокируется на все времена.

q) Не несут всиловой инструмент сдвигателем работающем.

r) Остановите устройство. Убедитесь, уверены все движущиеся

части являются не движется

− каждый раз вы ходить далеко от устройства,

− Перед чисткой или толкая через крозетке,

− Перед проверкой, очистки или ремонта на устройство,

− после того поражено иностранный объект. Убедитесь, что

устройство будет не повреждено и, если необходимо,

отремонтировать его, прежде чем перезагрузки и

эксплуатации на устройстве если устройство начинает с

вибрировать чрезмерно (проверьте немедленно)

− проверить на предмет повреждений,

− заменить или отремонтировать любую поврежденную

деталь,

− проверьте изатяните незакрепленные детали.

4. Обслуживание ихранение

a) Остановить двигатель иснять сискрой зажигания провода

перед тем обслуживание или ремонт

b) Держите все гайки, болты ивинты вхорошем состоянии, чтобы

обеспечить, что устройство работает безопасно.

c) Проверьте на траве коллектор часто для износа или

повреждения.

d) снесколькими ножами орудиями, быть осторожным, поскольку

вращение одного режущего элемента, может привести к

вращению из других лопастей.

e) Будьте осторожны при регулировке на машине, чтобы избежать

получений ваших пальцев пойманы между на подвижных

ножах инеподвижные частями вмашине.

f) Будьте осторожны при обращении сножами, даже несмотря на

привод будет отключен, поскольку ножи могут по- прежнему

вращаться.

g) Вцелях безопасности заменяйте изношенные или

поврежденные детали. Используйте только оригинальные

запасные части иаксессуары.

Объяснение из пиктограмм используется

1. ВНИМАНИЕ: ПРОЧИТАЙТЕ ИНСТРУКЦИЮ ПО

ЭКСПЛУАТАЦИИ!

2. ВНИМАНИЕ: ХРАНИТЕ ВНЕДОСТУПНОМ МЕСТЕ!

3. ВНИМАНИЕ: НЕ ДОПУСКАЙТЕ РУКИ ИНОГИ ОТ ЛЕЗВИЙ!

4. Остановить двигатель иснять сискрой зажигания провода

перед тем началом любого технического обслуживания или

ремонта работы

5. Держитесь на безопасном расстоянии от горячей

поверхности

6. Использование личного защитного оборудования (защитные

очки, слыша защиту)

7. Используйте защитную одежду.

8. Держите детей подальше от инструмента

9. Защита на устройство от влаги

10. Утилизация отходов

СТРОИТЕЛЬСТВО ИПРИМЕНЕНИЕ

Бензин газон косилка является устройство питается от более

четырехтактного внутреннего сгорания двигателя . Бензин газон

косилка будет использоваться для скашивания газонов в

домашних садах , как атакже большие участки , посаженные с

травой , например . спортивные поля ирекреационные зоны .

Cut травы собирают это вкорзины на втраве . Только

использовать аксессуары , которые являются подходящими для

вашего устройства иследовать за инструкциями вврабочем

руководстве. Бензин газон косилка будет предназначена

исключительно для любительского использования .

ПРЕДУПРЕЖДЕНИЕ! Не используйте вустройстве

противного для его предполагаемого использования.

ОПИСАНИЕ ГРАФИЧЕСКИХ СТРАНИЦ

Нумерация ниже относится ккомпонентам этого устройства,

показанного на графических страниц вэтом руководстве.

1. Верхняя ручка

2. Рычаг тормоза двигателя

3. Гайка крепления ручки

4. Задняя напорная крышка

5. Нижняя ручка

6. Топлива Наполнитель колпачок

7. Рычаг воздушной заслонки

8. Корпус воздушного фильтра

9. Масло Наполнитель колпачок

10. Загрузочная веревка

11. Дорожное колесо

12. Рычаг регулировки высоты стрижки .

13. Уловитель травы

14. Индикатор уровня масла

15. Пробка для слива масла

16. Нож для резки

17. Болт крепления режущего ножа

18. Воздушный фильтр .

19. Провод свечи зажигания .

20. Свеча зажигания

21. Ключ для свечей зажигания

22. Контакты свечей зажигания .

* Там может быть различие между срисунком ипродуктом.

ОБОРУДОВАНИЕ ИАКСЕССУАРЫ

1. Трава зрелище - 1 шт .

2. Нижняя ручка - 1 шт .

3. Ручка верхняя - 1 шт .

4. Держатель стартового троса - 1 шт .

5. Зажимы - 2 шт .

6. Болты , гайки , винты - 1 комплект .

ПОДГОТОВКА КРАБОТЕ

ПРЕДУПРЕЖДЕНИЕ! Не эксплуатировать бензиновые

газонокосилки без втраве зрелища сзадней выпускной

крышкой поднятой.

ПРЕДУПРЕЖДЕНИЕ! Все техническое обслуживание,

ремонт, регулировка иработа по подготовке мероприятия

должны быть выполнены сдвигателем прочь.

СБОРКА РУЧКИ

•Поместите внижней рукоятке (5) ввжилищной косилке и(рис.

A) изакрепить его стеми поставляемыми винтами (рис. B).

•Приложить на верхнюю рукоятку (1) квнижней рукоятки (5)

стех поставляемых винтов икрыла гайки (рис. C).

•Установить на стартер веревочной ручкой на справой

стороны от вверхней рукоятки (1) ипередать на стартовый

канат (10) через на ручке.

•Приложить на рулевой кабель , чтобы на руль стеми

клипами , предусмотренных ( рис. D ) .

ПРИКРЕПЛЕНИЕ КОРЗИНЫ ДЛЯ ТРАВЫ

•Поднимите вверх на заднем выпускной кожух (4) .

•Повесьте травы улавливатель (13) из взадней выпускной

розетке спомощью на две защелки «»на вверхней части на

газонокосилки корпуса ( рис. E ) .

•Опустить на задний выпускной щиток ( 4 ) .

Трава зрелище будет проведено вместе весенней силы на заднем

выпускном охраннике. Трава зрелище имеет более удобную для

переноски ручку, чтобы опустошить его из травы вырезок.

ПРЕДУПРЕЖДЕНИЕ! Всегда сделать уверен, что трава зрелище

будет правильно прикреплен.

РЕГУЛИРОВКА ВЫСОТЫ РЕЗКИ

Резки высота будет регулироваться сэтой Высота -of- среза

рычага (12) в5 положениях от 25 - 65 мм.

•Потяните назад на режущей высоту регулировочного рычага

(12) (рис. F) .

•Выберите внужном скашивании высоту путем перемещения

на скашивание регулировку рычага .

•Установите на режущую высоту регулировки рычага водном

из самых выбранных выемок вна режущей высоте

Регулировка рычага замка (12) на вкосилкой корпусе (рис. F)

ПРЕДУПРЕЖДЕНИЕ! Режущая высота будет установлена

одновременно на всех четырех дорожных колес.

ЗАЛИВКА МОТОРНОГО МАСЛА

ПРЕДУПРЕЖДЕНИЕ! Не запускайте бензин косилку без

масла, например Отправной будет повреждать на

двигатель.

•Отвинтить вмасло заливную крышку ( 9 ) .

•Налейте вна подготовленном количестве от масла .

•Проверка на нефть уровень на на щупе ( 1 4 ) ( рис. G ) .

•Винт на вмасло заливной пробки ( 9 ) .

ПРЕДУПРЕЖДЕНИЕ! Изменение вмасле для впервый раз

после 5 часов вэксплуатации изатем через каждые 25

часов по эксплуатации . Слив на нефть вкачестве

маслостойкого контейнера путем отвинчивания вмасле

сливной пробки (15 ) (рис. G ).

ЗАПРАВКА БЕНЗИНОМ

ПРЕДУПРЕЖДЕНИЕ! Неэтилированный бензин сс

октановым числом 95 должен быть использован вкачестве

топлива для бензина газона косилки.

•Отвинтите втопливный наполнитель крышку (6 ) .

•Налейте бензин ввбак изатянуть втопливном наполнителе

крышку (6 ) .

ПРЕДУПРЕЖДЕНИЕ! После заправки, сделать уверены

топлива Наполнитель крышка будет затянут надежно. Не

допускать топливо для разлива.

ПРЕДУПРЕЖДЕНИЕ! Большинство проблем свнутренними

сгорания двигателей которые непосредственно или

косвенно связаны стипом от топлива, используемого.

РАБОТА / НАСТРОЙКИ

ЗАПУСК ДВИГАТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ! Ни при каких обстоятельствах следует

косилка быть использована без тех охранников,

установленных. Использование внеправильных или

поврежденных охранников может привести ксерьезным

травмам.

ПРЕДУПРЕЖДЕНИЕ! Использование внеправильном или

изношенный режущий ноже будет увеличивать вибрацию.

Бензиновый газон косилка будет оборудована системой для

предотвращения случайного запуска.

•Перемещение по воздушной заслонки рычаг ( 7 ) , чтобы в«

СТАРТ »положении ( рис. H ) .

•Потяните на двигатель тормозной рычаг ( 2 ) , чтобы в

верхней рукоятки ( 1 ) ( рис. I ) .

•Потяните за пусковой канат ( 1 0 ) резко .

•После запуска на косилке , установить на воздушной

заслонки рычаг ( 7 ) , чтобы в«RUN »положение

ОСТАНОВКА ДВИГАТЕЛЯ

•Выпуск на двигатель тормозного рычага ( 2 ) от вверхних

рукоятках ( 1 )

ПРЕДУПРЕЖДЕНИЕ! Лезвие продолжает кдвигаться в

течение нескольких секунд после того, как двигатель

останавливается.

ПРЕДУПРЕЖДЕНИЕ! Никогда не используйте бензиновую

газонокосилку вдождь или во влажной среде. Никогда не

работайте споврежденным устройством. Все детали

должны быть правильно установлены иотвечают на

требования, обеспечивающее надлежащую работу

бензинового газона косилки. Любая поврежденная

безопасность компонент или часть должна быть

отремонтирована или заменена немедленно.

ПРЕДУПРЕЖДЕНИЕ! До пр оystąpieniem скашивания ,

чтобы сделать уверена косилка на на дороге это не

препятствие.

СОВЕТЫ ПО БЕЗОПАСНОМУ ИСПОЛЬЗОВАНИЮ

•Перемещение на газонокосилки вгладком движении, держа

за ручку собеими руками.

•Когда косилка будет запущена, держите его подальше от

твердых предметов икультур.

Table of contents

Languages:

Other Graphite Lawn Mower manuals

Graphite

Graphite 52G671 User manual

Graphite

Graphite 59G475 Operation instructions

Graphite

Graphite 58G033 User manual

Graphite

Graphite 59G474 User manual

Popular Lawn Mower manuals by other brands

Husqvarna

Husqvarna 124C Operator's manual

Garten Meister

Garten Meister GM-HM 20 operating instructions

FLORABEST

FLORABEST FRM 1200 D3 Translation of the original instructions

M-TI

M-TI XM 130 HD Instructions for use

BLACKHAWK!

BLACKHAWK! BH600SP parts list

Yard Works

Yard Works 622019-1 owner's manual

sunjoe

sunjoe MJ403E Operator's manual

Go-On

Go-On RMA 37 Kit Translation of the original instructions

BigDog

BigDog stout mp Service manual

Craftsman

Craftsman 917.27603 owner's manual

McCulloch

McCulloch ROB S400 quick guide

McCulloch

McCulloch M65B53SD instruction manual

Toro

Toro Recycler 20951 Operator's manual

Husqvarna

Husqvarna AUTOMOWER 105 Operator's manual

Craftsman

Craftsman 247.375900 Operator's manual

MTD

MTD 12A-528N731 Operator's manual

Textron

Textron Jacobsen HR-5111 Technical/repair manual

Poulan Pro

Poulan Pro PXT16542 Operator's manual

Graphite 52G670 User manual

Popular Lawn Mower manuals by other brands
