Imq stage line Cd-250dj User manual

Stage LineR

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D`EMPLOI

ISTRUZIONI PER L´USO • GEBRUIKSAANWIJZING • HANDLEIDING • MANUAL DE INSTRUCCIONES

BRUGSANVISNING • BRUKSANVISNING

CD-250DJ Best.-Nr. 21.0900

DUAL-CD-SPIELER

DUAL CD PLAYER

DOUBLE LECTEUR DE CD

CD-PLAYER DOPPIO

Bevor Sie einschalten ...

Wir wünschen Ihnen viel Spaß mit Ihrem

neuen Gerät von img Stage Line. Dabei

soll Ihnen diese Bedienungsanleitung hel-

fen, alle Funktionsmöglichkeiten kennen-

zulernen. Die Beachtung der Anleitung

vermeidet außerdem Fehlbedienungen

und schützt Sie und Ihr Gerät vor even-

tuellen Schäden durch unsachgemäßen

Gebrauch.

Den deutschen Text finden Sie auf den

Seiten 4–8.

Before you switch on ...

We wish you much pleasure with your new

img Stage Line unit. With these operating

instructions you will be able to get to know

all functions of the unit. By following these

instructions false operations will be avoid-

ed, and possible damage to you and your

unit due to improper use will be prevented.

You will find the English text on the pages

4–8.

Prima di accendere ...

Vi auguriamo buon divertimento con il

Vostro nuovo apparecchio img Stage Line.

Le istruzioni per l’uso Vi possono aiutare a

conoscere tutte le possibili funzioni. E ris-

pettando quanto spiegato nelle istruzioni,

evitate di commettere degli errori, e così

proteggete Voi stessi, ma anche l’appa-

recchio, da eventuali rischi per uso impro-

prio.

Il testo italiano lo potete trovare alle pagine

9–13.

Avant toute mise en service ...

Nous vous remercions d’avoir choisi un

appareil img Stage Line et vous souhai-

tons beaucoup de plaisir à l’utiliser. Cette

notice a pour objectif de vous aider à

mieux connaître les multiples facettes de

l’appareil et à vous éviter toute mauvaise

manipulation.

La version française se trouve pages

9–13.

Voordat u inschakelt ...

Wij wensen u veel plezier met uw nieuw

toestel van img Stage Line. Met behulp

van bijgaande gebruiksaanwijzing kunt u

alle functiemogelijkheden leren kennen.

Door deze instructies op te volgen zal een

slechte werking vermeden worden, en zal

een eventueel letsel aan uzelf en schade

aan uw toestel tengevolge van onzorgvul-

dig gebruik worden voorkomen.

U vindt de nederlandstalige tekst op de

pagina’s 14–18.

Antes de cualquier instalación

Tenemos de agradecerle el haber adqui-

rido un equipo img Stage Line y le desea-

mos un agradable uso. Este manual quiere

ayudarle a conocer las multiples facetas

de este equipo y evitar cualquier uso ina-

decuado.

La versión española se encuentra en las

páginas 14–18.

Inden De tænder for apparatet ...

Vi ønsker Dem god fornøjelse med Deres

nye img Stage Line apparat. Denne brugs-

anvisning giver mulighed for at lære alle

apparatets funktioner at kende. Følg vej-

ledningen for at undgå forkert betjening og

for at beskytte Dem og Deres apparat mod

skade på grund af forkert brug.

Den danske tekst finder De på side 19–23.

Förskrift

Vi önskar dig mycket nöje med din nya

CD-250DJ. Om du först läser instruktion-

erna kommer du att få glädje av enheten

under lång tid. Kunskap om alla funktioner

kan bespara dig mycket besvär med enhe-

ten i framtiden.

Du finner den svenska texten på sidan

19–23.

DK S

Stage LineR

LOOP LOOP 0

PITCH

10 11 12 13 14 15 16 17 17 10 11 12 13 14 15 16

13 456789 23 45678

➀

COMPACT

DIGITAL AUDIO

COMPACT

DIGITAL AUDIO

18 19 20 19 18 ➂

21 22 23 24 25 26 27 28 ➃

➁

abcdefg

hi j k l

Bitte klappen Sie die Seite 3 heraus. Sie sehen

dann immer die beschriebenen Bedienelemente

und Anschlüsse.

Inhalt

1 Übersicht der Bedienelemente und

Anschlüsse . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1 Steuereinheit . . . . . . . . . . . . . . . . . . . . . . . . 4

1.2 Laufwerkeinheit Frontseite . . . . . . . . . . . . . . 5

1.3 Laufwerkeinheit Rückseite . . . . . . . . . . . . . . 5

2 Hinweise für den sicheren Gebrauch . . . . 5

3 Aufstellmöglichkeiten . . . . . . . . . . . . . . . . 5

4 Gerät anschließen . . . . . . . . . . . . . . . . . . . 6

5 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.1 CD abspielen . . . . . . . . . . . . . . . . . . . . . . . . 6

5.2 Laufzeitanzeige und Funktion OUTRO . . . . 6

5.2.1 Bargraph . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.3 Umschalten zwischen Einzeltitel- und

Gesamttitelwiedergabe . . . . . . . . . . . . . . . . 7

5.4 Anspielen eines Titels . . . . . . . . . . . . . . . . . 7

5.5 Schneller Vor- und Rücklauf,

genaues Anfahren einer bestimmten Stelle . 7

5.6 Rücksprung zu einer beliebigen Stelle . . . . . 7

5.7 Bestimmten Abschnitt wiederholen . . . . . . . 7

5.8 Geschwindigkeit und Tonhöhe verändern . . 8

5.9 Takt angleichen . . . . . . . . . . . . . . . . . . . . . . 8

6 Faderstart . . . . . . . . . . . . . . . . . . . . . . . . . . 8

7 Pflege des Gerätes . . . . . . . . . . . . . . . . . . . 8

8 Technische Daten . . . . . . . . . . . . . . . . . . . 8

1 Übersicht der Bedienelemente und

Anschlüsse

1.1 Steuereinheit (Abb. 1)

1Bedienfeld für Laufwerk 1

2Bedienfeld für Laufwerk 2

3Multifunktionsdisplay (Abb. 2)

aSymbol für den Wiedergabemodus

bBargraph; gibt durch seine Länge die Restzeit

von einem Titel an [Anzeige „REMAIN“ (f) ein-

geblendet] oder die bereits gespielte Zeit eines

Titels (Anzeige „REMAIN“ ausgeblendet)

cAnzeige „CONTINUE“; eingeblendet, wenn mit

der Taste CONT./SINGLE (13) die Gesamtti-

telwiedergabe aktiviert wurde

dAnzeige „SINGLE“; eingeblendet, wenn die

Einzeltitelwiedergabe aktiviert ist (automatisch

nach dem Einschalten des CD-Spielers)

eAnzeige „AUTO CUE“ (immer zusammen mit

„SINGLE“ eingeblendet); signalisiert, daß der

CD-Spieler beim Anwählen eines Titels immer

exakt an der Stelle steht, an der die Musik

beginnt und nicht bei dem Zeitindex 00:00:00.

Die Stelle ist als Startpunkt automatisch ge-

speichert. Nach dem Starten des Titels kann

mit der Taste CUE 1 (12) oder CUE 2 (14) auf

diese Stelle zurückgesprungen werden.

fAnzeige „REMAIN“; eingeblendet, wenn die

Restzeit eines Titels oder einer CD angezeigt

wird, siehe auch Position 15 (Taste TIME)

gAnzeige der mit dem Regler (8) eingestellten

prozentualen Abweichung von der Standardge-

schwindigkeit

hSymbol für den Pausenmodus

iTitelnummer

jZeitanzeige; siehe Position 15 (Taste TIME)

kAnzeige „OUTRO“; eingeblendet, wenn mit der

Taste TIME (15) die Funktion OUTRO aktiviert

wurde

lAnzeige „LOOP“; eingeblendet, wenn zur Wie-

derholung eines bestimmten Abschnitts die

Taste LOOP (11) betätigt wurde

4Tasten TRACK und zum Anwählen ein-

zelner Titel.

Mit jedem Betätigen der Taste wird ein Titel

weitergesprungen. Beim Drücken der Taste

wird an den Anfang des gerade laufenden Titels

gesprungen. Durch mehrfaches Drücken der Taste

wird immer ein Titel weiter zurückgesprungen.

Zum Überspringen mehrerer Titel kann die ent-

sprechende Taste auch gedrückt gehalten werden.

5Taste PITCH zum Aktivieren der mit dem Regler

PITCH CONTROL(8) eingestellten Geschwindig-

keit. Für die Standardgeschwindigkeit darf die

Taste nicht gedrückt werden und die Anzeige

PITCH (6) nicht leuchten.

6Anzeige PITCH; leuchtet wenn die Taste PITCH

(5) betätigt wurde und die Geschwindigkeit mit

dem Regler PITCH CONTROL (8) eingestellt

werden kann

7Tasten PITCH BEND zur Synchronisation des

Taktes eines Titels auf dem Laufwerk 1 an den

eines Titels auf dem Laufwerk 2 oder umgekehrt.

Solange eine der Tasten betätigt wird, ist die

Geschwindigkeit niedriger bzw. höher und die

Anzeige PITCH (6) blinkt.

8Schieberegler PITCH CONTROL zum Ändern

der Geschwindigkeit bzw. der Tonhöhe (±16 %).

Der Regler wird erst wirksam, wenn die Taste

PITCH (5) gedrückt wurde und die Anzeige

PITCH (6) leuchtet.

9Buchse REMOTE CONTROL (auf der Geräte-

rückseite) zum Anschluß an die Buchse

REMOTE CONTROL (24) der Laufwerkeinheit

über das beiliegende Verbindungskabel

10 Taste START/PAUSE ; jedes Betätigen dieser

Taste wechselt zwischen Wiedergabe (An-

zeige ) und Pause (Anzeige )

11 Taste LOOP zum mehrfachen Wiederholen eines

bestimmten Abschnitts, siehe Kapitel 5.7 „Be-

stimmten Abschnitt wiederholen“

12 Taste CUE1 zum Anspielen eines Titels und für

den Rücksprung zu einer beliebigen Stelle, siehe

Kapitel 5.4 „Anspielen eines Titels” bzw. Kapitel

5.6 „Rücksprung zu einer beliebigen Stelle”

Please unfold page 3. Then you can always see

the operating elements and connections de-

scribed.

Contents

1 Operating Elements and Connections . . . 4

1.1 Control unit . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.2 Player mechanism unit, front panel . . . . . . . 5

1.3 Player mechanism unit, rear panel . . . . . . . 5

2 Safety Notes . . . . . . . . . . . . . . . . . . . . . . . . 5

3 Installation . . . . . . . . . . . . . . . . . . . . . . . . . 5

4 Connection of the Unit . . . . . . . . . . . . . . . 6

5 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.1 Playing a CD . . . . . . . . . . . . . . . . . . . . . . . . 6

5.2 Indication of playing time and

function OUTRO . . . . . . . . . . . . . . . . . . . . . 6

5.2.1 Bargraph . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.3 Switching between single and

continuous title replay . . . . . . . . . . . . . . . . . 7

5.4 Short playing of a title . . . . . . . . . . . . . . . . . 7

5.5 Quick advance and reverse run,

exact aiming at a special spot . . . . . . . . . . . 7

5.6 Jumping back to a desired spot . . . . . . . . . . 7

5.7 Repeat of a special section . . . . . . . . . . . . . 7

5.8 Changing of speed and pitch . . . . . . . . . . . . 8

5.9 Adjusting the beat . . . . . . . . . . . . . . . . . . . . 8

6 Fader Start . . . . . . . . . . . . . . . . . . . . . . . . . 8

7 Maintenance of the Unit . . . . . . . . . . . . . . 8

8 Specifications . . . . . . . . . . . . . . . . . . . . . . . 8

1 Operating Elements and Connections

1.1 Control unit (fig. 1)

1Operation panel for player mechanism 1

2Operation panel for player mechanism 2

3Multifunction display (fig. 2)

asymbol for the replay mode

bbargraph; indicates the remaining time of a title

by its length [indication “REMAIN” (f) is in-

serted] or the elapsed time of a title [indication

“REMAIN” expires]

cindication “CONTINUE”; inserted if the conti-

nuous title replay has been activated with but-

ton CONT./SINGLE (13)

dindication “SINGLE”; inserted if the single title

replay is activated (automatically after switch-

ing on the CD player)

eindication “AUTO CUE” (always inserted to-

gether with “SINGLE”): to signalize that while

selecting a title the CD player is always exactly

at the spot where the music starts, not at time

index 00:00:00. The spot is automatically

memorized as starting point. After starting the

title it is possible to jump back to this spot with

buttons CUE 1 (12) or CUE 2 (14).

findication “REMAIN”; inserted if the remaining

time of a title or a CD is indicated, also see item

15 (button TIME)

gindication of the deviation in percent from the

standard speed adjusted with the control (8)

hsymbol for the pause mode

ititle number

jtime indication, see item 15 (button TIME)

kindication “OUTRO”; inserted if function

OUTRO has been activated with button TIME

(15)

lindication “LOOP”; inserted if button LOOP

(11) has been pressed to repeat a special sec-

tion

4Buttons TRACK and to select single titles.

With each pressing of button one more title is

advanced. With button pressed, the unit

jumps to the beginning of the title currently

played. By pressing button several times, one

more title at the time is jumped back. To skip

several titles, the corresponding button can also

be kept pressed.

5Button PITCH to activate the speed adjusted with

control PITCH CONTROL (8). For the standard

speed the button must not be pressed and indica-

tion PITCH (6) must not light.

6Indication PITCH; lights if button PITCH (5) has

been pressed and the speed can be adjusted with

control PITCH CONTROL (8)

7Buttons PITCH BEND to synchronize the beat of

a title on player mechanism 1 to that of a title of

player mechanism 2 or vice versa.As long as one

of the buttons is pressed, the speed is lower resp.

higher and the indication PITCH (6) blinks.

8Sliding control PITCH CONTROL to change the

speed resp. pitch (±16%). The control is only

effective if button PITCH (5) has been pressed

and indication PITCH (6) lights.

9Jack REMOTE CONTROL (at the rear side of the

unit) for the connection to jack REMOTE CON-

TROL (24) of the player mechanism via the en-

closed connection cable

10 Button START/PAUSE ; each pressing of this

button changes between replay (indication )

and pause (indication )

11 Button LOOP for multiple repeat of a special sec-

tion, see chapter 5.7 “Repeat of a special section”

12 Button CUE 1 for short playing of a title and for

jumping back to a desired spot, see chapter 5.4

“Short playing of a title” resp. chapter 5.6 “Jump-

ing back to a desired spot”

13 Button CONT./SINGLE to switch between single

and continuous title replay.

After switching on, the single title replay is acti-

vated [indication “SINGLE” (d)]. At the end of a

title the CD player switches to pause. If button

CONT./SINGLE is pressed, the indication “CON-

13 Taste CONT./SINGLE zum Umschalten zwischen

Einzel- und Gesamttitelwiedergabe.

Nach dem Einschalten ist die Einzeltitelwiedergabe

aktiviert [Anzeige „SINGLE“ (d)]. Am Ende eines

Titels schaltet das Gerät auf Pause. Wird die Taste

CONT./SINGLE betätigt, erscheint die Anzeige

„CONTINUE“ (c), und nach dem Ende eines Titels

wird automatisch der nächste Titel gespielt.

14 Taste CUE2 zum Anspielen eines Titels und für

den Rücksprung zu einer von der Taste CUE 1

unabhängigen zweiten Stelle, siehe Kapitel 5.4

„Anspielen eines Titels” bzw. Kapitel 5.6 „Rück-

sprung zu einer beliebigen Stelle”.

15 Taste TIME zur Umschaltung der Display-Zeitan-

zeige und zum Einschalten der Funktion OUTRO

Grundeinstellung: Anzeige der Restzeit des lau-

fenden Titels

1. Tastendruck: Anzeige der bereits gespielten

Zeit des laufenden Titels

2. Tastendruck: Anzeige der Restzeit des lau-

fenden Titels und Einschalten

der Funktion OUTRO zum Ab-

spielen der jeweils letzten

30Sekunden der folgenden

Titel (diese Funktion ist erst ab

dem nächsten Titel aktiv, even-

tuell die Taste drücken)

3. Tastendruck: Anzeige der Restzeit der ge-

samten CD

4. Tastendruck: Zurückschalten auf die Grund-

einstellung

16 Tasten SEARCH und für den Vor- und

Rücklauf.

Wird eine der Tasten gedrückt gehalten, fährt der

CD-Spieler schnell vor bzw. zurück.

Im Pausenmodus läßt sich mit dem Vor-/Rück-

lauf eine bestimmte Position auf einen Frame

genau anfahren (1 Frame = 1/75 Sekunde). Mit

jedem Antippen einer der Tasten SEARCH wird

ein Frame vor- bzw. zurückgesprungen.

17 Taste OPEN/CLOSE zum Öffnen und Schließen

der CD-Schublade [wie Taste OPEN/CLOSE (19)

an der Laufwerkeinheit]; während desAbspielens

ist die entsprechende CD-Schublade gegen un-

beabsichtigtes Öffnen verriegelt

1.2 Laufwerkeinheit Frontseite (Abb. 3)

18 CD-Schublade

19 Taste OPEN/CLOSE zum Öffnen und Schließen

der CD-Schublade [wie Taste OPEN/CLOSE (17)

an der Steuereinheit]

20 Ein-/Ausschalter POWER

1.3 Laufwerkeinheit Rückseite (Abb. 4)

21 6,3-mm-Mono-Klinkenbuchse zum Anschluß an

ein Mischpult für den Faderstart von Laufwerk 2

22 digitaler Audioausgang von Laufwerk 2

23 analoger Audioausgang (L/R) von Laufwerk 2

24 Buchse REMOTE CONTROL zum Anschluß an

die Buchse REMOTE CONTROL (9) der Steuer-

einheit über das beiliegende Verbindungskabel

25 digitaler Audioausgang von Laufwerk 1

26 6,3-mm-Mono-Klinkenbuchse zum Anschluß an

ein Mischpult für den Faderstart von Laufwerk 1

27 analoger Audioausgang (L/R) von Laufwerk 1

28 Netzanschluß 230V~/50Hz

2 Hinweise für den sicheren Gebrauch

Dieses Gerät entspricht der Richtlinie für elektro-

magnetische Verträglichkeit 89/336/EWG und der

Niederspannungsrichtlinie 73/23/EWG.

Das Gerät wird mit lebensgefährlicher Netzspan-

nung (230V~) versorgt. Nehmen Sie deshalb nie-

mals selbst Eingriffe im Gerät vor. Durch unsach-

gemäßes Vorgehen besteht die Gefahr eines

elektrischen Schlages. Außerdem erlischt beim

Öffnen des Gerätes jeglicher Garantieanspruch.

Beachten Sie für den Betrieb auch unbedingt die fol-

genden Punkte:

●Vorsicht! Blicken Sie bei geöffneter CD-Schub-

lade nicht in den CD-Schacht. Eventuell austre-

tende Laserstrahlen können zu Augenschäden

führen.

●Das Gerät ist nur zur Verwendung in Räumen

geeignet.

●Die in dem Gerät entstehende Wärme muß durch

Luftzirkulation abgegeben werden. Decken Sie

darum die Lüftungsschlitze des Gehäuses nicht

mit irgendwelchen Gegenständen ab.

●Stecken Sie nichts durch die Lüftungsschlitze. Da-

bei kann es zu einem elektrischen Schlag kommen.

●Nehmen Sie das Gerät nicht in Betrieb, und ziehen

Sie sofort den Netzstecker, wenn:

1. sichtbare Schäden am Gerät oder an der Netz-

anschlußleitung vorhanden sind,

2. nach einem Sturz oder ähnlichem der Verdacht

auf einen Defekt besteht,

3. Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Reparatur

in eine Fachwerkstatt.

●Eine beschädigte Netzanschlußleitung darf nur

durch den Hersteller oder eine autorisierte Fach-

werkstatt ersetzt werden.

●Ziehen Sie den Netzstecker nie an der Zuleitung

aus der Steckdose.

●Wird das Gerät zweckentfremdet, falsch bedient

oder nicht fachgerecht repariert, kann für eventu-

elle Schäden keine Haftung übernommen werden.

●Soll das Gerät endgültig aus dem Betrieb genom-

men werden, übergeben Sie es zur Entsorgung

einem örtlichen Recyclingbetrieb.

3 Aufstellmöglichkeiten

Die Steuer- und die Laufwerkeinheit sind für die Mon-

tage in ein Rack (482mm/19") vorgesehen, können

aber auch als freistehende Tischgeräte verwendet

werden. Die Laufwerkeinheit muß auf jeden Fall

waagerecht betrieben werden (die CDs liegend),

während die Steuereinheit beliebig, z.B. auch ge-

kippt, eingebaut werden kann. Für den Einbau in ein

Rack werden für die Steuer- und Laufwerkeinheit je

2 Höheneinheiten (= 89mm) benötigt.

TINUE” (c) is shown, and after the end of a title

the next title is automatically played.

14 Button CUE 2 for short playing of a title and jum-

ping back to a second spot independent of button

CUE 1, see chapter 5.4 “Short playing of a title”

resp. chapter 5.6 “Jumping back to a desired

spot”.

15 Button TIME to switch over the time indication of

the display and to switch on the function OUTRO

Basic setting:

indication of the remaining time of the title cur-

rently played

1st pressing of button:

indication of the elapsed time of the title cur-

rently played

2nd pressing of button:

indication of the remaining time of the title cur-

rently played and switching on of function

OUTRO for short playing of the last 30

seconds each of the following titles (this func-

tion is only active from the next title on, if

necessary, press button )

3rd pressing of button:

indication of the remaining time of the entire

4th pressing of button:

switching back to the basic setting

16 Buttons SEARCH and for the advance

and reverse run.

If one of the buttons is kept pressed, the CD

player quickly advances resp. reverses.

In the pause mode using the advance/reverse

run a special position can be aimed at exactly to

one frame (1 frame = 1/75 second). With each

short pressing of one of the buttons SEARCH one

frame is advanced resp. reversed.

17 Button OPEN/CLOSE to open and close the CD

drawer [same as button OPEN/CLOSE (19) at

the player mechanism unit]; while playing the cor-

responding CD drawer is locked against uninten-

tional opening

1.2 Player mechanism unit, front panel (fig. 3)

18 CD drawer

19 Button OPEN/CLOSE to open and close the CD

drawer [same as button OPEN/CLOSE (17) at

the control unit]

20 POWER switch

1.3 Player mechanism unit, rear panel (fig. 4)

21 6.3mm mono jack for the connection to a mixer

for the fader start of player mechanism 2

22 Digital audio output of player mechanism 2

23 Analog audio output (L/R) of player mechanism 2

24 Jack REMOTE CONTROL for the connection to

jack REMOTE CONTROL (9) of the control unit

via the enclosed connection cable

25 Digital audio output of player mechanism 1

26 6.3mm mono jack for the connection to a mixer

for the fader start of player mechanism 1

27 Analog audio output (L/R) of player mechanism 1

28 Mains connection 230V~/50Hz

2 Safety Notes

This unit corresponds to the directive for electro-

magnetic compatibility 89/336/EEC and the low volt-

age directive 73/23/EEC.

This unit uses lethal mains voltage (230V~). In

order to prevent a shock hazard do not open the

cabinet. Leave servicing to authorized, skilled per-

sonnel only. Moreover, any guarantee claim ex-

pires if the unit has been opened.

For operation also watch in any case the following:

●Caution! Do not look into the CD mechanism

when the CD drawer is open. Laser beams could

be emitted resulting in eye damage.

●The unit is suitable for indoor use only.

●The heat which is generated in the unit has to be

carried off via air circulation. Therefore, the air

vents of the housing must not be covered.

●Do not insert anything into the air vents! This could

result in electric shock.

●Do not set the unit to operation and immediately

take the mains plug out of the mains socket if:

1. damage at the unit or mains cable can be seen.

2. a defect might have occurred after a drop or

similar accident.

3. there are malfunctions.

The unit must in any case be repaired by author-

ized skilled personnel.

●A damaged mains cable must only be replaced by

the manufacturer or authorized, skilled personnel.

●Never pull the mains plug out of the mains socket

by means of the mains cable.

●If the unit is used for purposes other than originally

intended, if it is operated in the wrong way or not

repaired by authorized, skilled personnel, no liabil-

ity can be taken over for possible damage.

●If the unit is to be put out of operation definitively,

bring it to a local recycling plant for disposal.

●Important for U.K. Customers!

The wires in this mains lead are coloured in

accordance with the following code:

blue = neutral

brown = live

As the colours of the wires in the mains lead of this

appliance may not correspond with the coloured

markings identifying the terminals in your plug, pro-

ceed as follows:

1. The wire which is coloured blue must be con-

nected to the terminal in the plug which is marked

with the letter Nor coloured black.

2. The wire which is coloured brown must be con-

nected to the terminal which is marked with the let-

ter Lor coloured red.

3 Installation

The control unit and the player mechanism unit are

provided for mounting into a rack (482mm/19") but

they can also be used as table top units. The player

mechanism unit must in any case be operated in 5

horizontal position (the CDs placed horizontally)

while the control unit can be installed as desired, e.g.

also tilted. For the installation into a rack for the con-

trol unit and the player mechanism unit 2 rack spaces

each (= 89mm) are necessary.

4 Connection of the Unit

Carry out resp. change all connections only with the

unit switched off.

1) Connect the control unit and the player mech-

anism unit with the supplied cable via the jacks

REMOTE CONTROL (9+24). Plug the end with

the suppression choke (small case) into the jack

(24) of the player mechanism unit.

2) Connect the output jacks LINE OUT (23+27) via

cables with phono connectors to the correspond-

ing line inputs at the mixer or amplifier.

If the mixer or amplifier is equipped with digital

inputs, connect them for an optimum signal

connection with the digital outputs DIGITAL OUT

(22+25).

3) For the remote-controlled start and stop by a

mixer with contact control connect the jacks

START/PAUSE (21+26) of the player mechanism

unit via cables to the mixer (see chapter 6 “Fader

Start”).

4) Only after connection of all units plug the mains

plug into a mains socket (230V~/50Hz).

5 Operation

5.1 Playing a CD

1) Switch on the CD player with the POWER switch

(20). If no CD has been inserted, the display (3)

shows “nodisc” after a short time.

2) Open the CD drawer (18) with button OPEN/

CLOSE (17 or 29). “OPEN” is displayed.

3) Insert a CD with the lettering facing upwards, and

close the CD drawer with button OPEN/CLOSE.

After a short time, the display shows the total title

number (i) and the total playing time (j) of the CD.

Then the playing time of the first title (j) is indi-

cated.

[For the automatic start of the first title after in-

serting the CD, close the CD drawer with button

(10).]

4) To start with the first title, press button (10) [if

the CD drawer has been closed with button

OPEN/CLOSE (17 or 19)].

To start with another title, at first press button

or (4) so many times until the desired title

number (i) is displayed. Then start the playing with

button . As long as the CD is played, the dis-

play shows symbol (a).

5) The playing can be interrupted any time with but-

ton . The display shows the pause symbol

(h) and buttons CUE (12 + 14) blink. To continue

the CD, press button once again.

6) While playing or even with activated pause an-

other title can be selected with buttons TRACK

(4). With each pressing of button one more

title is advanced.

With pressing button the unit jumps to the

beginning of the title currently played. By pressing

button several times one more title at the time

is jumped back. To skip several titles, the corre-

sponding button can also be kept pressed.

7) After switching on, the unit is always in the single

title replay mode; the display shows “SINGLE” (d).

If one title has been played to the end, the unit

switches to pause at the beginning of the next

title. However, for automatic playing of the next

title the unit must be switched to continuous title

replay with button CONT./SINGLE (13). The dis-

play shows “CONTINUE” (c).

8) To stop the playing of a CD before all titles have

been played to the end, switch the unit to pause

with button . Then the CD drawer (18) can be

opened with button OPEN/CLOSE (17 or 19).

Note: During the replay the CD drawer is locked

against unintentional opening.

9) Prior to switching off the CD player always close

the CD drawers with the buttons OPEN/CLOSE

(17 or 19) to protect the laser system against

impurities. Only then switch off the unit with the

POWER switch (10).

5.2 Indication of playing time and function

OUTRO

In the basic setting after switching-on the display (3)

shows the number (i) and the remaining time (j) of

the title currently played during replay of a CD and

with activated pause. The display signalizes the

remaining time by “REMAIN” (f). The time is shown in

minutes (M) and seconds (S) whereby the seconds

are again subdivided into 75 „frames” (F) (1 frame =

1/75 second). By pressing button TIME (25) several

times, the following time information and the function

OUTRO can be selected:

1st pressing of button

the elapsed time of the title currently played (the

indication “REMAIN” expires)

2nd pressing of button

function OUTRO for short playing of the last 30

seconds each of further titles (the function is only

activated from the next title on — if necessary,

press button ); the remaining time of the cur-

rent title is displayed.

3rd pressing of button

the remaining time of the entire CD; the bargraph

(b) expires

4th pressing of button

the basic setting is reached again

5.2.1 Bargraph

There is an additional graphic time display by the

length of the bargraph (b) according to the display of

the remaining time or elapsed time of a title. The bar-

graph signalizes the last 30 seconds of a title by

blinking in its full length whereby the last 15 seconds

are indicated by blinking more quickly.

Note: The bargraph is blanked off if the remaining

playing time of the entire CD is shown.

4 Gerät anschließen

Alle Anschlüsse nur bei ausgeschaltetem Gerät vor-

nehmen bzw. verändern.

1) Die Steuereinheit und die Laufwerkeinheit mit dem

beiliegenden Verbindungskabel über die Buchsen

REMOTE CONTROL(9+24) verbinden. Dabei das

Ende mit der Entstördrossel (kleines Kästchen) in

die Buchse (24) der Laufwerkeinheit stecken.

2) Die Ausgangsbuchsen LINE OUT (23+27) über

Cinch-Kabel mit den entsprechenden Line-Ein-

gängen am Mischpult oder Verstärker verbinden.

Sind am Mischpult oder Verstärker Digitalein-

gänge vorhanden, sollten diese zur optimalen

Signalverbindung mit den Digitalausgängen DIGI-

TAL OUT (22+ 25) verbunden werden.

3) Zum ferngesteuerten Starten und Stoppen durch

ein Mischpult mit Kontaktsteuerung die Buchsen

START/PAUSE (21+ 26) der Laufwerkeinheit über

Verbindungskabel mit dem Mischpult verbinden

(siehe Kapitel 6 „Faderstart“).

4) Erst nach dem Anschluß aller Geräte den Netz-

stecker in eine Steckdose (230V~/50Hz) stecken.

5 Bedienung

5.1 CD abspielen

1) Mit dem Ein-/Ausschalter POWER (20) den CD-

Spieler einschalten. Wenn keine CD eingelegt ist,

zeigt das Display (3) nach kurzer Zeit „nodisc“.

2) Mit der Taste OPEN/CLOSE (17 oder 19) die

CD-Schublade (18) öffnen. Im Display erscheint

„OPEN“.

3) Eine CD mit der Beschriftung nach oben einlegen,

und mit der Taste OPEN/CLOSE die CD-Schub-

lade wieder schließen. Nach kurzer Zeit zeigt das

Display die Gesamttitelzahl (i) und die Gesamt-

spieldauer (j) der CD an. Anschließend wird die

Spieldauer des ersten Titels (j) angegeben.

[Soll nach dem Einlegen der CD automatisch

der erste Titel starten, die CD-Schublade mit der

Taste (10) schließen.]

4) Zum Starten mit dem ersten Titel die Taste

(10) drücken [falls die CD-Schublade mit der

Taste OPEN/ CLOSE (17 oder 19) geschlossen

wurde].

Soll mit einem anderen Titel gestartet werden,

zuerst die Taste oder (4) so oft drücken,

bis die gewünschte Titelnummer (i) im Display

erscheint. Dann das Abspielen mit der Taste

starten. Solange die CD abgespielt wird, zeigt das

Display das Symbol (a).

5) Das Abspielen kann jederzeit mit der Taste

unterbrochen werden. Im Display erscheint das

Pausensymbol (h), und die Tasten CUE (12+

14) blinken. Zum Weiterlaufen der CD die Taste

noch einmal drücken.

6) Während des Abspielens oder auch bei einge-

schalteter Pause kann mit den Tasten TRACK (4)

ein anderer Titel angewählt werden. Mit jedem

Betätigen der Taste wird ein Titel weiterge-

sprungen.

Beim Drücken der Taste wird an den

Anfang des gerade laufenden Titels gesprungen.

Durch mehrfaches Betätigen der Taste wird

immer ein Titel weiter zurückgesprungen. Zum

Überspringen mehrerer Titel kann die entspre-

chende Taste auch gedrückt gehalten werden.

7) Nach dem Einschalten steht das Gerät immer

auf Einzeltitelwiedergabe; das Display zeigt

„SINGLE“ (d). Ist ein Titel zu Ende gespielt, schal-

tet das Gerät am Anfang des nächsten Titels auf

Pause. Soll jedoch automatisch der nächste Titel

gespielt werden, muß mit der Taste CONT./

SINGLE(13) auf Gesamttitelwiedergabe geschaltet

werden. Das Display signalisiert „CONTINUE“ (c).

8) Soll das Abspielen einer CD vorzeitig beendet

werden, mit der Taste auf Pause schalten.An-

schließend kann die CD-Schublade (18) mit der

Taste OPEN/CLOSE (17 oder 19) geöffnet werden.

Hinweis: Solange die Wiedergabe läuft, ist die

CD-Schublade gegen unbeabsichtigtes Öffnen

verriegelt.

9) Vor dem Ausschalten des CD-Spielers immer mit

den Tasten OPEN/CLOSE (17 oder 19) die CD-

Schubladen schließen, um die Laser-Abtast-

systeme vor Verschmutzung zu schützen. Erst

dann das Gerät mit dem Ein-/Ausschalter

POWER (20) abschalten.

5.2 Laufzeitanzeige und Funktion OUTRO

In der Grundeinstellung nach dem Einschalten gibt

das Display (3) während der Wiedergabe einer CD

und bei eingeschalteter Pause die Nummer (i) und

die Restzeit (j) des gerade laufenden Titels an. Zur

Kennzeichnung der Restzeit signalisiert das Display

„REMAIN“ (f). Die Zeit wird in Minuten (M) und

Sekunden (S) angezeigt, wobei die Sekunden noch

einmal in 75 sogenannte „Frames” (F) unterteilt sind

(1Frame = 1/75 Sekunde). Durch mehrfaches

Drücken der Taste TIME (15) können folgende Zeitin-

formationen angezeigt und die Funktion OUTRO

gewählt werden:

1. Tastendruck

die bereits gespielte Zeit des momentanen Titels

(die Anzeige „REMAIN“ erlischt)

2. Tastendruck

die Funktion OUTRO zum Abspielen der jeweils

letzten 30 Sekunden der weiteren Titel (die

Funktion ist erst ab dem nächsten Titel aktiv —

eventuell die Taste betätigen); die Restzeit

des laufenden Titels wird angezeigt

3. Tastendruck

die Restzeit der gesamten CD; der Bargraph (b)

erlischt

4. Tastendruck

die Grundeinstellung ist wieder erreicht

5.2.1 Bargraph

Je nach Anzeige der Restzeit oder der bereits

gespielten Zeit eines Titels stellt der Bargraph (b)

zusätzlich die Zeit durch seine Länge graphisch dar.

Die letzten 30 Sekunden eines Titels signalisiert der

Bargraph durch Blinken in seiner vollen Länge,

wobei die letzten 15 Sekunden durch ein schnelleres

Blinken angezeigt werden.

Hinweis: Bei derAnzeige der Restzeit der gesamten

CD ist der Bargraph ausgeblendet.

5.3 Umschalten zwischen Einzeltitel- und

Gesamttitelwiedergabe

Nach dem Einschalten des CD-Spielers ist immer

automatisch die Einzeltitelwiedergabe aktiviert, die

speziell für den Discobetrieb vorgesehen ist:

1. Das Display signalisiert „SINGLE“ (d).

2. Beim Anwählen eines Titels steht der CD-Spieler

exakt an der Stelle, an der die Musik beginnt und

nicht bei dem Zeitindex 00:00:00. Diese Stelle ist

gleichzeitig als Startpunkt automatisch gespei-

chert. Das Display signalisiert „AUTO CUE“ (e).

Nach dem Starten des Titels kann mit der Taste

CUE 1 (12) oder CUE 2 (14) auf diesen Startpunkt

zurückgesprungen werden.

3. Nach dem Spielen eines Titels schaltet das Gerät

wieder exakt an der Stelle auf Pause, an der die

Musik des nächsten Titels beginnt. Diese Stelle ist

dann als neuer Startpunkt gespeichert.

Soll ein Titel nach dem anderen kontinuierlich abge-

spielt werden, mit der Taste CONT./SINGLE (13) auf

Gesamttitelwiedergabe umschalten:

1. Das Display signalisiert „CONTINUE“ (c), die

Anzeigen „SINGLE“ (d) und „AUTO CUE“ (e) wer-

den ausgeblendet.

2. Die Pausen zwischen den Titeln werden einge-

halten.

Zum Zurückschalten auf die Einzeltitelwiedergabe

die Taste CONT./SINGLE (13) erneut betätigen.

5.4 Anspielen eines Titels

1) Nach dem Einlegen einer CD mit der Taste

bzw. (4) auf den gewünschten Titel springen.

(Ist die Gesamttitelwiedergabe aktiviert und läuft

bereits ein Titel, das Gerät zuerst mit Taste

auf Pause schalten.)

2) Eventuell warten, bis die Laufzeit (j) des Titels

angezeigt wird. Dann die Taste CUE 1 (12) oder

CUE 2 (14) gedrückt halten. Der Titel spielt so

lange, wie die Taste gedrückt wird.

3) Nach dem Loslassen der Taste CUE springt das

Gerät auf den Titelanfang zurück. Zum Starten

des Titels die Taste (10) drücken.

5.5 Schneller Vor- und Rücklauf,

genauesAnfahren einer bestimmten Stelle

Soll während desAbspielens auf der CD schnell vor-

oder zurückgefahren werden, die Taste bzw.

(16) gedrückt halten. Bei eingeschalteter Pause

läßt sich mit dem Vor-/Rücklauf eine bestimmte

Position auf einen Frame genau anfahren (1 Frame =

1/75 Sekunde). Mit jedem Antippen der Taste

oder wird ein Frame vor- bzw. zurückgesprun-

gen.

Hinweise:

a. Bei der Einzeltitelwiedergabe fährt der Rücklauf bis

zumAnfang des momentanen Titels. Dann schaltet

das Gerät auf normale Wiedergabe. Wird mit dem

Vorlauf der nächste Titel erreicht, schaltet das

Gerät nach dem Lösen der Taste auf Pause.

b. Bei der Gesamttitelwiedergabe fährt der Vor- und

Rücklauf auch über mehrere Titel, wird jedoch am

Ende der CD beendet. Ist der Anfang der CD er-

reicht, schaltet das Gerät auf normale Wieder-

gabe.

c. Im Pausenmodus wird nach einem Vor- oder

Rücklauf die momentane Stelle ständig bis zum

Betätigen der Taste (10) wiederholt.

5.6 Rücksprung zu einer beliebigen Stelle

1) Während des Abspielens eines Titels mit der

Taste (10) auf Pause schalten, wenn die

Stelle erreicht ist, zu der später zurückgesprun-

gen werden soll. Die Tasten CUE 1 (12) und

CUE 2 (14) blinken.

2) Bei Bedarf kann mit den Tasten und

(16) die Stelle exakter angefahren werden.

3) Die Taste CUE 1 (12) antippen. Dadurch wird

intern die Stelle markiert. Die Taste leuchtet jetzt

kontinuierlich.

4) Das Abspielen mit der Taste wieder starten.

Vorsicht: Jetzt nicht die Tasten oder (4)

drücken. Sie löschen die markierte Stelle.

5) Mit der Taste CUE 1 kann nun auf die markierte

Stelle zurückgesprungen werden. Das Laufwerk

steht dann auf Pause.

6) Mit der Taste die Wiedergabe starten, oder die

Taste CUE 1 erneut drücken und gedrückt halten.

Nach dem Loslassen der Taste CUE 1 steht das

Laufwerk wieder an der markierten Stelle auf

Pause. Durch erneutes Gedrückthalten der Taste

CUE 1 kann so ab der markierten Stelle beliebig

oft eine Wiederholung erfolgen.

7) Mit der Taste CUE 2 (14) kann eine zweite Stelle

unabhängig von der ersten markiert werden. Das

erfolgt genauso, wie mit der Taste CUE 1 in den

Punkten 1–6 beschrieben.

Hinweis: Der Rücksprung auf die erste oder

zweite markierte Stelle darf nur während der nor-

malen Wiedergabe (mit der Taste gestartet)

erfolgen. Anderenfalls wird mit den Tasten CUE 1

und CUE 2 die gleiche Stelle markiert.

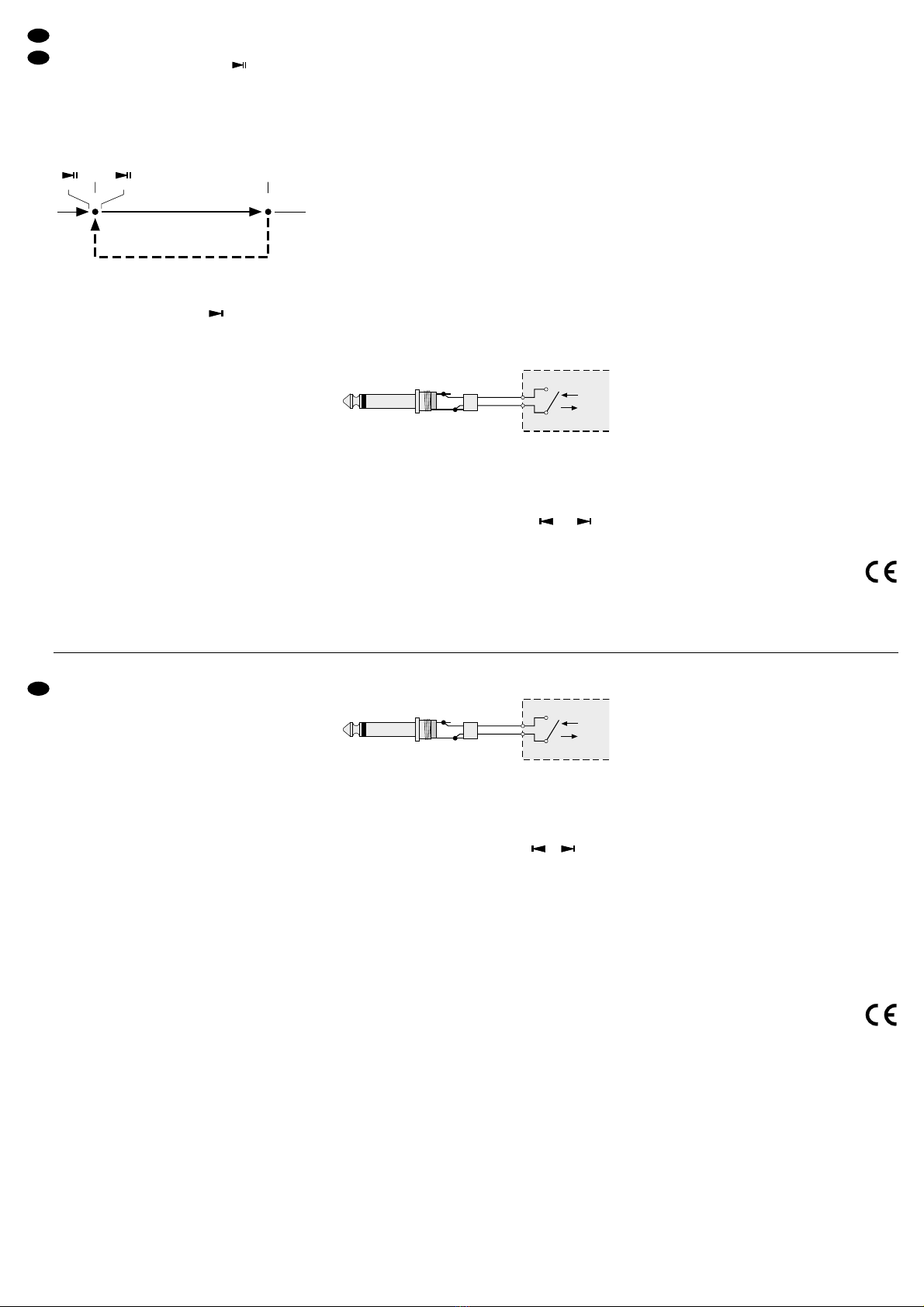

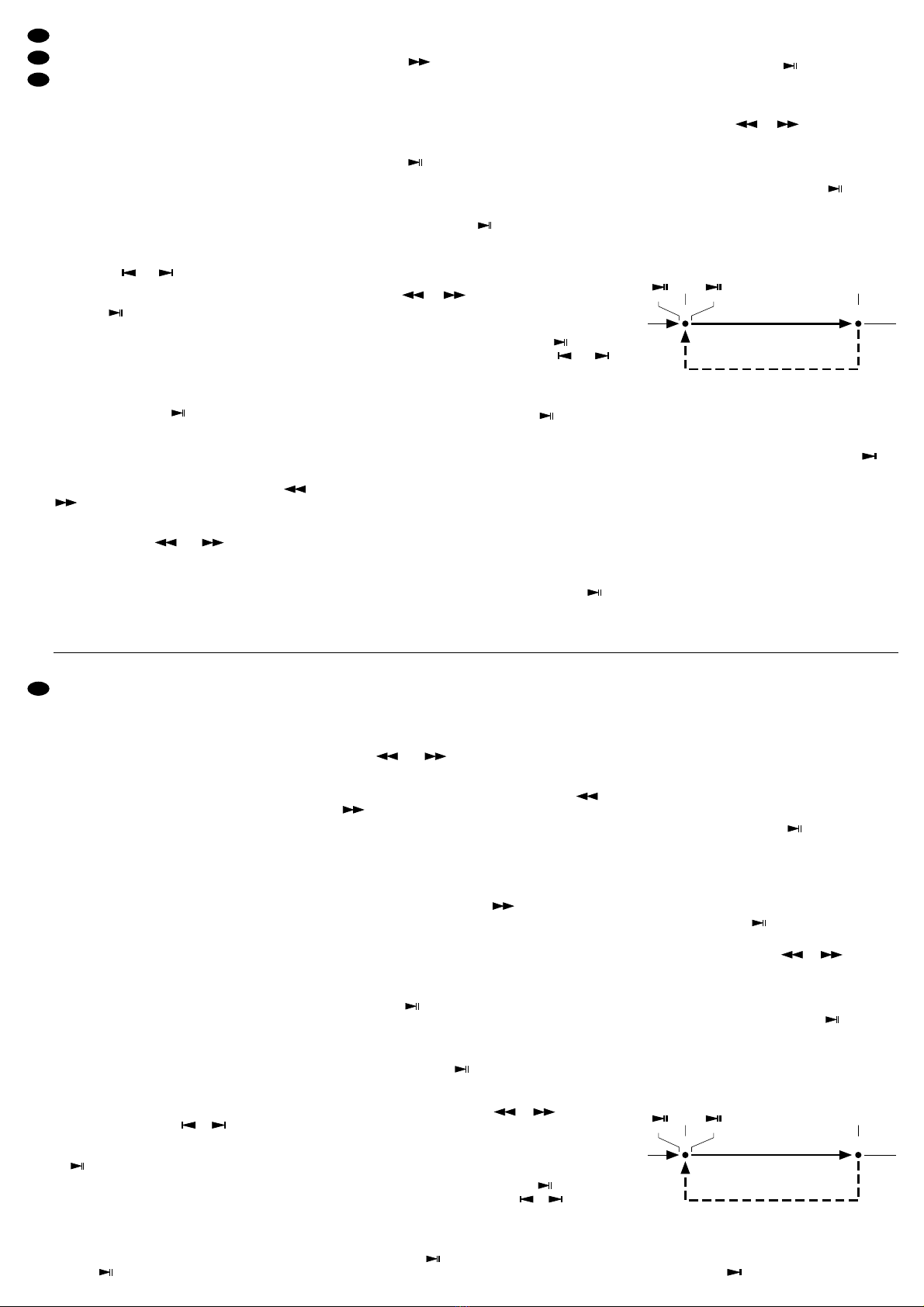

5.7 Bestimmten Abschnitt wiederholen

1) Den Startpunkt der Wiederholung anfahren

(Punkt A in Abb. 5). Mit der Taste (10) auf

Pause schalten. Die Tasten CUE 1 (12) und

CUE 2 (14) blinken.

2) Bei Bedarf kann mit den Tasten und

(16) der Startpunkt exakter angefahren werden.

3) Die Taste CUE 1 (12) antippen (nicht die Taste

CUE 2!). Die Taste CUE 1 leuchtet jetzt kontinu-

ierlich.

4) Mit der Taste die Wiedergabe starten.

5) Am Punkt B, wo die Wiederholung enden und von

dem zu Punkt A gesprungen werden soll, die

Taste LOOP (11) drücken. Im Display erscheint

„LOOP” (l), und derAbschnitt zwischen den Punk-

ten A und B wird fortlaufend wiederholt.

bestimmten Abschnitt wiederholen ➄

Pause

Start

CUE 1 4.

LOOP

5.3 Switching between single and

continuous title replay

After switching-on the CD player, the single title

replay provided especially for disco applications is

always automatically activated:

1. The display signalizes “SINGLE” (d).

2. While selecting a title the CD player is exactly at

the spot where the music starts, not at time index

00:00:00. This spot is at the same time automati-

cally memorized as starting point. The display sig-

nalizes “AUTO CUE” (e).After starting the title it is

possible to jump back to this starting point with

buttons CUE 1 (12) or CUE 2 (14).

3. After playing a title the unit switches to pause

again exactly at the spot where the music of the

next title starts. Then this spot is memorized as

new starting point.

For continuous replay of one title after the other

switch with button CONT./SINGLE (13) to continu-

ous title replay:

1. The display signalizes “CONTINUE” (c), the indi-

cations „SINGLE” (d) and “AUTO CUE” (e) are

cancelled.

2. The pauses between the titles are maintained.

To switch back to single title replay, press button

CONT./SINGLE (13) again.

5.4 Short playing of a title

1) After inserting a CD, jump to the desired title with

button resp. (4). (If the continuous title

replay has been activated and if a title is already

playing, switch the unit to pause with button .)

2) If necessary, wait until the playing time (j) of the

title is shown. Then keep button CUE 1 (12) or

CUE 2 (14) pressed. The title plays as long as the

button is pressed.

3) After releasing button CUE, the unit jumps back to

the title beginning. To start the title, press button

(10).

5.5 Quick advance and reverse run,

exact aiming at a special spot

To advance or reverse quickly on the CD during play-

ing, keep button resp. (16) pressed. With

activated pause with the advance/reverse run a

special position can be aimed at exactly to one frame

(1frame = 1/75 second). With each short pressing of

button or one frame is advanced resp. re-

versed.

Notes:

a. With single title replay the reverse run goes to the

beginning of the title currently played. Then the

unit switches to normal replay. If the next title is

reached with the advance run, the unit switches to

pause after releasing button .

b. With continuous title replay the advance and

reverse run also goes beyond several titles but

stops at the end of the CD. If the beginning of the

CD is reached, the unit switches to normal replay.

c. In the pause mode after an advance or reverse

run the current spot is continuously repeated until

button (10) is pressed.

5.6 Jumping back to a desired spot

1) While playing a title switch to pause with button

(10) if the spot is reached to which to jump

back later. The buttons CUE 1 (12) and CUE 2

(14) blink.

2) If necessary, the spot can more exactly be aimed

at with buttons and (16).

3) Shortly press button CUE 1 (12). Thus, the spot is

marked internally. The button now lights continu-

ously.

4) Start the playing again with button . Caution:

do not press buttons or (4) now.They can-

cel the marked spot.

5) With button CUE 1 it is now possible to jump back

to the marked spot. Then the player mechanism is

set to pause.

6) With button start the replay or press button

CUE 1 again and keep it pressed. After releasing

button CUE 1 the player mechanism is again set

to pause at the marked spot. By keeping the but-

ton CUE 1 pressed again, a repeat can be made

as many times as desired from the marked spot

on.

7) With button CUE 2 (14) a second spot can be

marked independent of the first. This is made in

the same way as described with button CUE 1

below items 1–6.

Note: It is only possible to jump back to the first or

second marked spot during normal replay (started

with button ). Otherwise the same spot is

marked with the buttons CUE 1 and CUE 2.

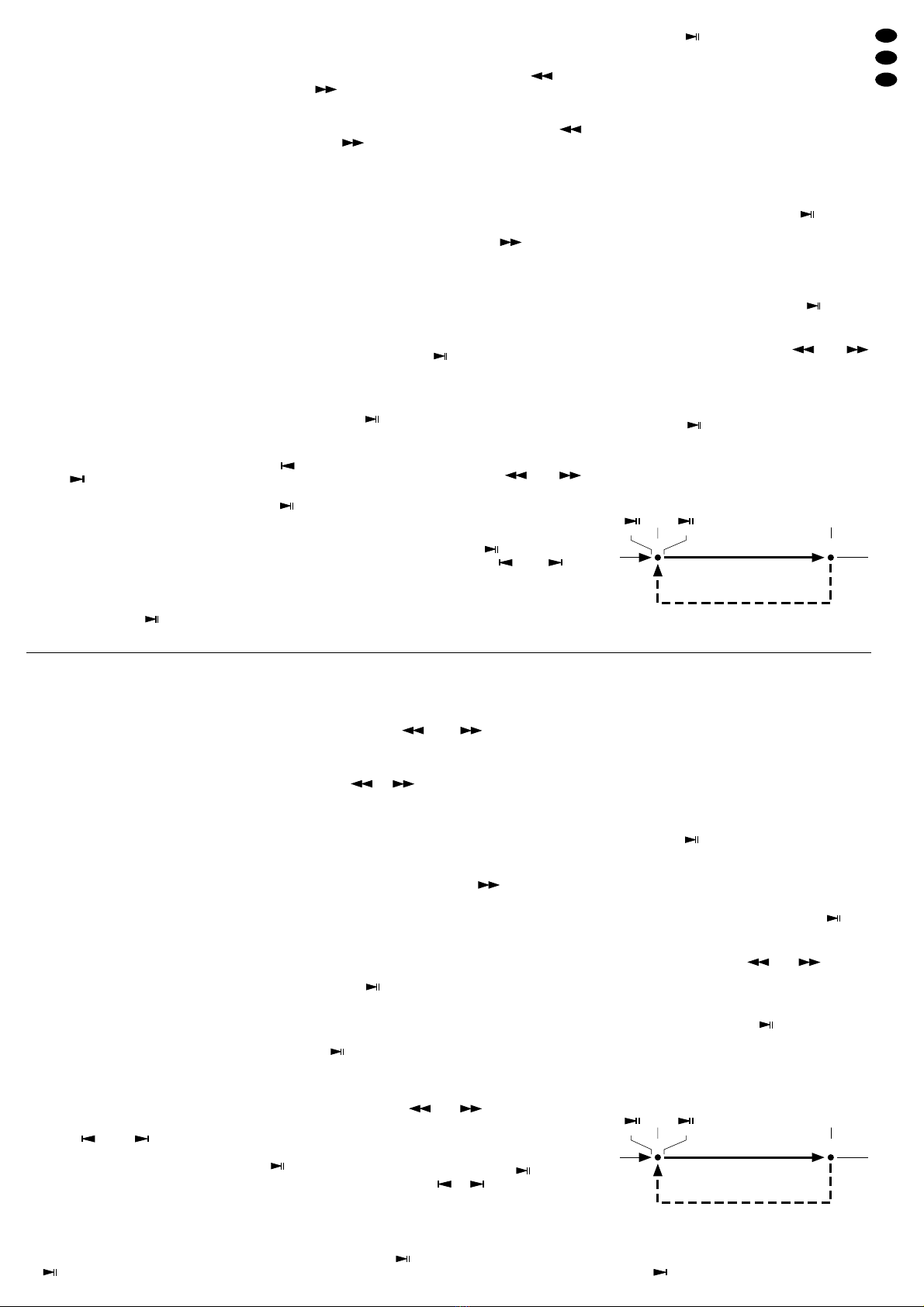

5.7 Repeat of a special section

1) Aim at the starting point of the repeat (point A in

fig. 5). Set the unit to pause with button (10).

The buttons CUE 1 (12) and CUE 2 (14) blink.

2) If necessary, the starting point can more exactly

be aimed at with buttons and (16).

3) Shortly press button CUE 1 (12) — do not press

button CUE 2! Button CUE 1 now lights continu-

ously.

4) Start the replay with button .

5) Press button LOOP (11) at point B where the

repeat stops and from where to jump to point A.

The display shows “LOOP” (l) and the section

between the points A and B is continuously re-

peated.

Repeat of a special section ➄

6) To stop the repeat and to continue the normal

replay of the title, press button LOOP again or

button (4).

Pause

Start

CUE 1 4.

LOOP

6) Soll die Wiederholung beendet werden und der

Titel normal weiterlaufen, die Taste LOOP erneut

drücken oder die Taste (4).

5.8 Geschwindigkeit und Tonhöhe verändern

Um die Geschwindigkeit und damit gleichzeitig die

Tonhöhe zu ändern (±16 %), die Taste PITCH (5)

drücken. Die LED PITCH (6) leuchtet, und die

Geschwindigkeit kann nun mit dem Schieberegler

PITCH CONTROL (8) verändert werden. Im Display

wird die mit dem Schieberegler eingestellte prozen-

tuale Abweichung von der Standardgeschwindigkeit

(g) angezeigt.

Mit der Taste PITCH kann zwischen der mit dem

Schieberegler eingestellten Geschwindigkeit und

der Standardgeschwindigkeit hin- und hergeschaltet

werden.

5.9 Takt angleichen

Wurde die Geschwindigkeit eines Titels auf dem

Laufwerk 1 an die eines Titels auf dem Laufwerk 2

angeglichen, liegen die Taktschläge beider Titel nicht

unbedingt übereinander. Dazu die Taste PITCH

BEND

oder + (7) so lange gedrückt halten, bis die

Taktschläge übereinanderliegen. Solange eine der

Tasten PITCH BEND gedrückt gehalten wird, läuft

der Titel etwas langsamer (Taste

) oder schneller

(Taste +), und die Anzeige PITCH (6) blinkt.

Hinweis: Die Taste PITCH BEND +ist bei einer

Geschwindigkeit von +16% unwirksam und die

Taste

bei einer Geschwindigkeit von

16%.

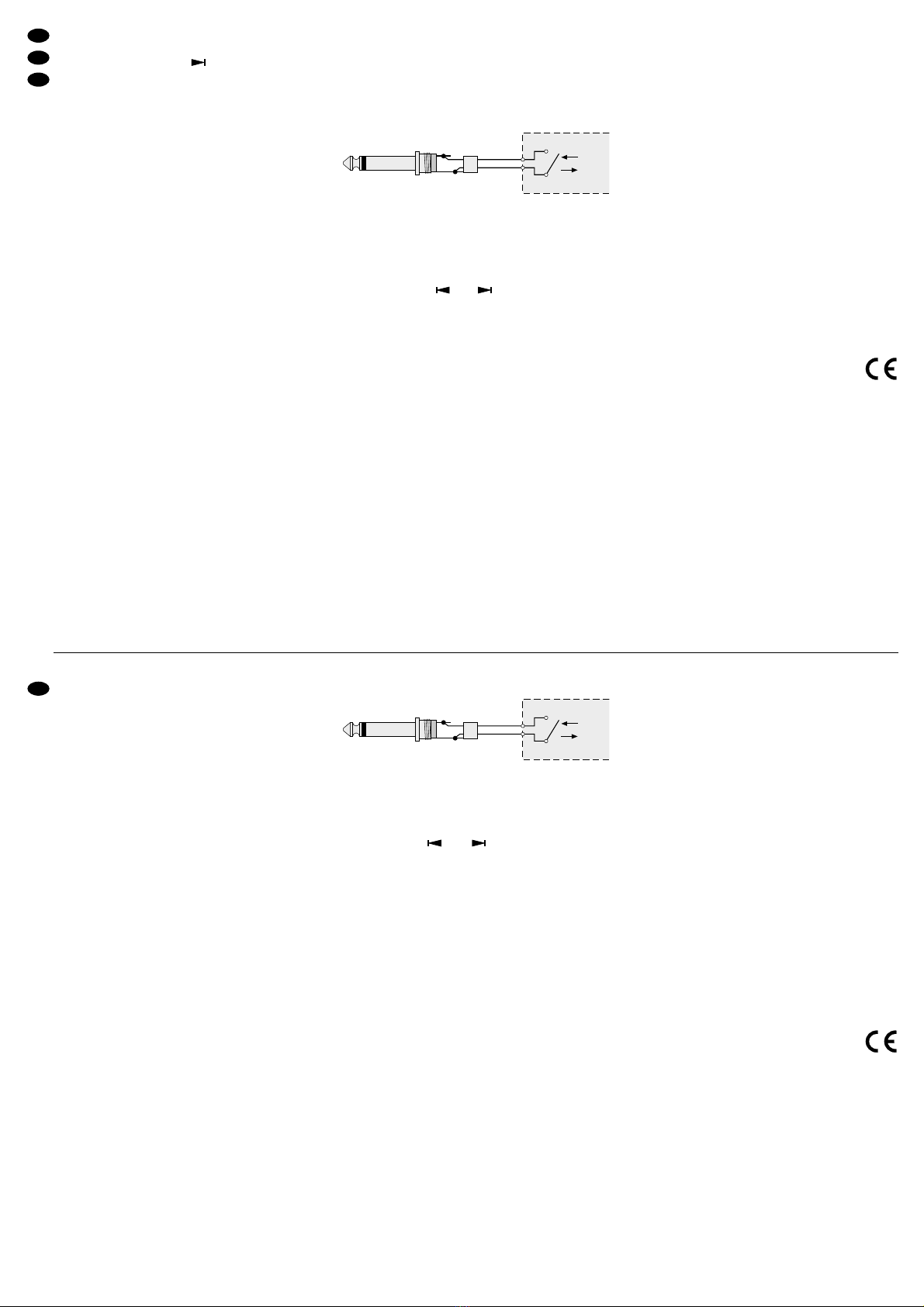

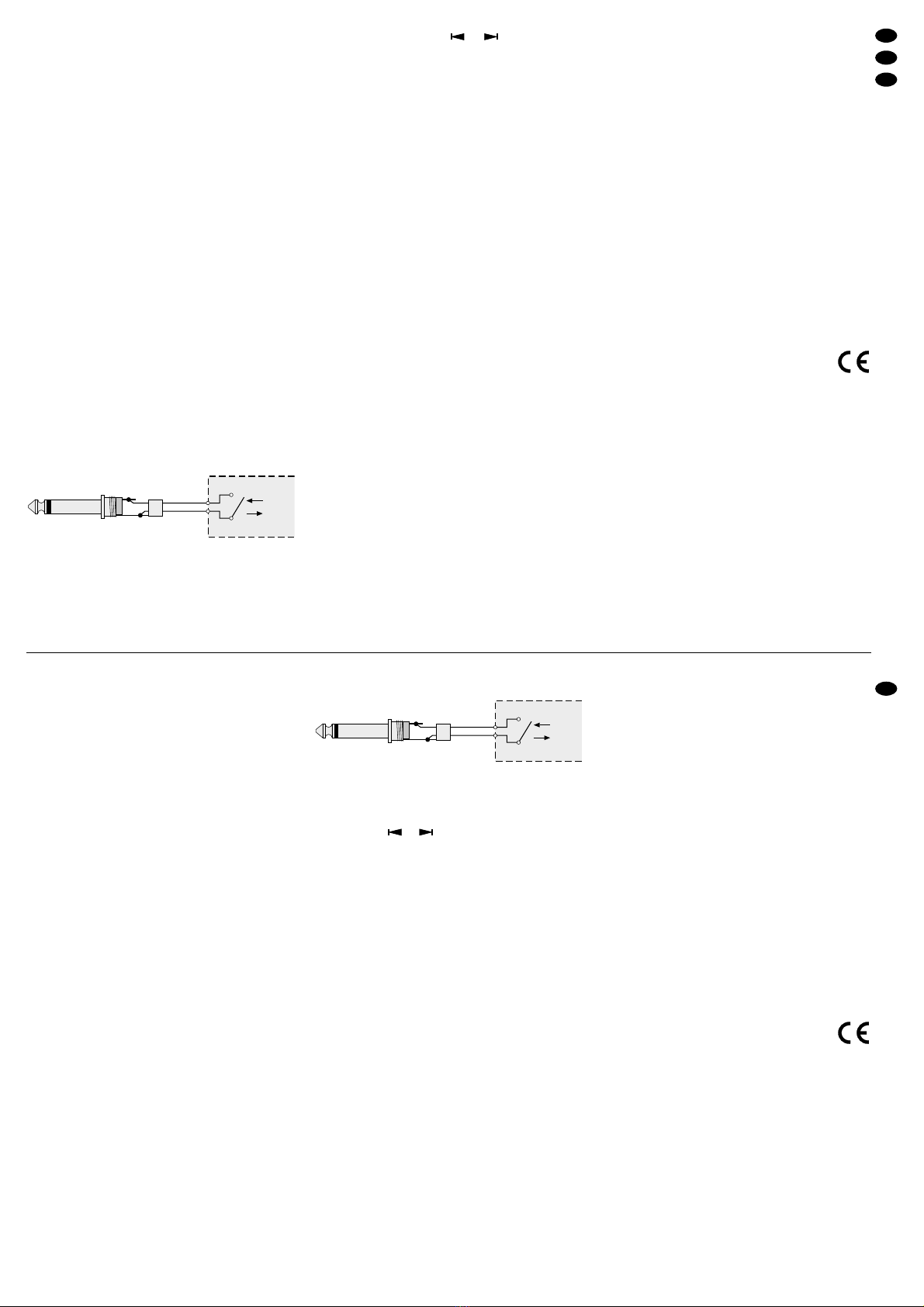

6 Faderstart

Der CD-Spieler läßt sich über ein Mischpult mit Kon-

taktsteuerung fernbedienen. Mit dem Öffnen des ent-

sprechenden Mischpult-Faders wird ein Schalter im

Mischpult geschlossen, der den CD-Spieler startet.

Beim Schließen des Faders öffnet der Schalter und

schaltet dadurch den CD-Spieler auf Pause. Im Misch-

pult dürfen die Kontakte dieses Schalters mit Masse

verbunden sein, jedoch nicht mit einer Spannung!

Damit es nicht zu einer Fehlfunktion kommen kann,

zuerst den CD-Spieler und das Mischpult ausschal-

ten. Die entsprechenden Faderstartbuchsen am

Mischpult über Verbindungskabel (siehe Abb.6) an

die Buchse START/PAUSE 1 (26) bzw. START/

PAUSE 2 (21) anschließen.

Mixer

Verbindungskabel für den Faderstart

mit 6,3-mm-Mono-Klinkenstecker ➅

Über die Mischpult-Monitorfunktion kann bei ge-

schlossenem Fader für den CD-Spieler ein Titel vor-

gehört werden:

1) Mit den Tasten und (4) auf den gewünsch-

ten Titel springen.

2) Die Taste CUE 1 (12) oder CUE 2 (14) gedrückt

halten. Der Titel spielt so lange, wie die Taste ge-

drückt wird.

3) Nach dem Loslassen der Taste CUE springt das

Gerät auf den Titelanfang zurück. Zum Starten

des Titels den Fader aufziehen.

7 Pflege des Gerätes

Das Gerät vor Staub, Vibrationen, direktem Sonnen-

licht, Feuchtigkeit und Hitze schützen (zulässiger

Einsatztemperaturbereich 0–40°C). Für die Reini-

gung nur ein weiches, trockenes Tuch verwenden,

auf keinen Fall Wasser oder Chemikalien.

Hinweis zu Tonaussetzern und Lesefehlern

Zigarettenrauch dringt leicht durch alle Öffnungen

des Gerätes und setzt sich auch auf der Optik des

Laser-Abtastsystems ab. Dieser Belag kann zu

Lesefehlern und Tonaussetzern führen. Da sich Ziga-

rettenrauch nicht immer vermeiden läßt (z.B. in der

Discothek), muß das Gerät dann in einer Fachwerk-

statt gereinigt werden. Diese Reinigung ist kostenpf-

lichtig, auch während der Garantiezeit!

8 Technische Daten

D/A-Wandler: . . . . . . . . . . 1Bit

Oversampling: . . . . . . . . . 8fach

Frequenzbereich: . . . . . . . 20–20000 Hz

Klirrfaktor: . . . . . . . . . . . . < 0,1%

Kanaltrennung: . . . . . . . . > 80dB

Dynamikumfang: . . . . . . . > 90dB

Störabstand: . . . . . . . . . . > 80dB

Gleichlaufschwankungen: nicht meßbar

(quarzgenau)

Ausgang

analog: . . . . . . . . . . . . . 2,0V

digital: . . . . . . . . . . . . . 3,5V

Stromversorgung: . . . . . . 230V~/50Hz/15VA

Zulässige

Einsatztemperatur: . . . . . 0–40°C

Abmessungen (BxHxT)

Laufwerk: . . . . . . . . . . . 482x90x260mm, 2HE

Bedienteil: . . . . . . . . . . 482x90x70mm, 2HE

Gewicht: . . . . . . . . . . . . . . 6,5 kg

Laut Angaben des Herstellers.

Änderungen vorbehalten.

Start

Pause

5.8 Changing of speed and pitch

To change the speed and at the same time the pitch

(±16%), press button PITCH (5). The LED PITCH (6)

lights, and the speed can now be changed with the

sliding control PITCH CONTROL (8). The display

shows the deviation in per cent from the standard

speed (g) adjusted with the sliding control.

With button PITCH it is possible to switch back

and forth between the speed adjusted with the sliding

control and the standard speed.

5.9 Adjusting the beat

If the speed of a title of player mechanism 1 has been

adjusted to that of a title of player mechanism 2, the

beat sequence of both titles is not necessarily the

same. For this keep button PITCH BEND

or + (7)

pressed until the beat sequence is synchronized. As

long as one of the buttons PITCH BEND is kept

pressed, the title is played more slowly (button

) or

more quickly (button +), and the indication PITCH (6)

blinks.

Note: Button PITCH BEND +is ineffective at a speed

of +16% and button

at a speed of

16%.

6 Fader Start

The CD player can be remote-controlled via a mixer

with contact control. With opening the corresponding

mixer fader a switch, which starts the CD player, is

closed in the mixer. With closing the fader the switch

is opened and thus switches the CD player to pause.

In the mixer the contacts of this switch can be

connected with ground but not with a voltage!

To avoid a malfunction, at first switch off the CD

player and the mixer. Connect the corresponding fader

start jacks at the mixer via cables (see fig. 6) to the

jacks START/PAUSE 1 (26) resp. START/PAUSE 2

(21).

Mixer

Connection cable for the fader start

with 6.3mm mono plug ➅

Via the mixer monitoring function with closed fader

for the CD player a title can be monitored:

1) With buttons and (4) jump to the desired

title.

2) Keep buttons CUE 1 (12) or CUE 2 (14) pressed.

the title is played as long as the button is pressed.

3) After releasing button CUE, the unit jumps back to

the title beginning. To start the title, open the

fader.

7 Maintenance of the Unit

Protect the unit against dust, vibrations, direct sun

radiation, humidity, and heat (permissible ambient

temperature range 0–40°C). For the cleaning only

use a dry, soft cloth, by no means water or chemicals.

Note on sound interruptions and reading errors

Cigarette smoke easily penetrates through all open-

ings of the unit and settles on the optics of the laser

system. This deposit can cause reading errors and

sound interruptions. As cigarette smoke cannot

always be avoided (e.g. in a discothèque), the unit

must in this case be cleaned by authorized person-

nel. There is a charge on this cleaning, even during

the warranty time!

8 Specifications

D/A converter: . . . . . . . . . 1Bit

Oversampling: . . . . . . . . . 8times

Frequency range: . . . . . . 20–20000Hz

THD: . . . . . . . . . . . . . . . . < 0.1%

Channel separation: . . . . > 80dB

Dynamic range: . . . . . . . . > 90dB

S/N ratio: . . . . . . . . . . . . . > 80dB

Wow and flutter: . . . . . . . . not measurable

(quartz precision)

Output

analog: . . . . . . . . . . . . . 2.0V

digital: . . . . . . . . . . . . . 3.5V

Power supply: . . . . . . . . . 230V~/50Hz/15VA

Permissible

ambient temperature: . . . 0–40°C

Dimensions (W x H x D)

player mechanism: . . . 482 x 90 x 260mm,

2rack spaces

control unit: . . . . . . . . . 482 x 90 x 70mm,

2 rack spaces

Weight: . . . . . . . . . . . . . . . 6.5kg

According to the manufacturer.

Subject to change.

Start

Pause

Ouvrez le présent livret page 3 de manière à

visualiser les éléments et branchements.

Table des matières

1 Eléments et branchements . . . . . . . . . . . . 9

1.1 Unité de commande . . . . . . . . . . . . . . . . . . . 9

1.2 Unité lecteur face avant . . . . . . . . . . . . . . . 10

1.3 Unité lecteur face arrière . . . . . . . . . . . . . . 10

2 Conseils de sécurité . . . . . . . . . . . . . . . . 10

3 Installation . . . . . . . . . . . . . . . . . . . . . . . . 10

4 Branchements . . . . . . . . . . . . . . . . . . . . . 11

5 Fonctionnement . . . . . . . . . . . . . . . . . . . . 11

5.1 Lecture de CD . . . . . . . . . . . . . . . . . . . . . . 11

5.2 Affichage de la durée et fonction OUTRO . 11

5.2.1 Bargraphe . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.3 Commutation entre Lecture titre par titre et

Lecture globale . . . . . . . . . . . . . . . . . . . . . 12

5.4 Lecture des premières notes d’un titre . . . . 12

5.5 Avance/retour rapides,

positionnement à un endroit précis . . . . . . 12

5.6 Retour à un endroit voulu . . . . . . . . . . . . . . 12

5.7 Répétition d’un segment donné . . . . . . . . . 12

5.8 Modification de la vitesse et

de la hauteur tonale . . . . . . . . . . . . . . . . . . 12

5.9 Adaptation du rythme . . . . . . . . . . . . . . . . . 13

6 Démarrage électrique . . . . . . . . . . . . . . . 13

7 Entretien du lecteur CD . . . . . . . . . . . . . . 13

8 Caractéristiques techniques . . . . . . . . . . 13

1 Eléments et branchements

1.1 Unité de commande (schéma 1)

1Fonctions lecteur 1

2Fonctions lecteur 2

3Affichage multifonctions (schéma 2)

aSymbole mode Lecture

bBargraphe: indique par sa longueur la durée

restante d’un titre [affichage “REMAIN” (f)] ou

la durée déjà lue d’un titre (“REMAIN” s’éteint)

cAffichage “CONTINUE”: lorsque la Lecture

globale est activée avec la touche CONT./

SINGLE (13)

dAffichage “SINGLE”: lorsque la Lecture titre

par titre est activée (automatiquement après

l’allumage du lecteur CD)

eAffichage “AUTO CUE” (toujours affiché avec

“SINGLE”): indique, lors de la sélection d’un

titre, que le lecteur est toujours à l’endroit pré-

cis où la musique démarre et pas à l’index

00:00:00. L’endroit est mémorisé automatique-

ment comme point de départ. Après le démar-

rage du titre, il est possible de revenir à ce

point avec la touche CUE 1 (12) ou CUE 2

(14).

fAffichage “REMAIN”: lorsque la durée restante

d’un titre ou d’un CD est affichée, voir égale-

ment position 15 (touche TIME)

gAffichage de la déviation réglée avec le poten-

tiomètre (8) par rapport à la vitesse standard

hSymbole du mode Pause

iNuméro de titre

jAffichage de la durée: voir position 15 (touche

TIME)

kAffichage “OUTRO”: est allumé avec la touche

TIME (15) lorsque la fonction OUTRO est

activée

lAffichage “LOOP”: lorsque, pour la répétition

d’un morceau précis, la touche LOOP (11) est

enfoncée

4Touches TRACK et : sélection d’un titre

A chaque pression sur la touche , vous avan-

cez d’un titre. Par une pression sur la touche ,

vous revenez au début du tire en cours de lecture.

Par plusieurs pressions sur la touche , vous

reculez toujours d’un titre. Pour sauter plusieurs

titres, maintenez la touche correspondante enfon-

cée.

5Touche PITCH: activation de la vitesse réglée

avec le potentiomètre PITCH CONTROL (8);

pour la vitesse standard, la touche ne doit pas

être enfoncée, PITCH (6) ne doit pas s’afficher.

6Diode PITCH: s’allume lorsque la touche PITCH

(5) est activée et la vitesse peut être reglée avec

le potentiomètre PITCH CONTROL (8)

7Touches PITCH BEND: synchronisation du

rythme d’un titre lu sur le lecteur 1 avec celui d’un

titre lu sur le lecteur 2 ou inversement. Tant qu’

une des touches est enfoncée, la vitesse est res-

pectivement plus basse ou plus élevée, PITCH

(6) clignote.

8Potentiomètre PITCH CONTROL: modification

de la vitesse et donc de la hauteur tonale

(±16%).

Le potentiomètre n’est actif que lorsque la touche

PITCH (5) est enfoncée et que la diode PITCH (6)

s’allume.

9Prise REMOTE CONTROL (sur la face arrière): à

relier à la prise REMOTE CONTROL (24) de

l’unité lecteur avec le câble livré

10 Touche START/PAUSE : chaque pression

permet de passer du mode Lecture (affichage )

au mode Pause (affichage )

11 Touche LOOP: pour une répétition multiple d’un

segment donné (voir chap. 5.7 “Répétition d’un

segment donné”)

12 Touche CUE 1: lecture des premières notes d’un

titre et retour à l’endroit voulu, voir chap. 5.4 “Lec-

ture des premières notes d’un titre” ou chap. 5.6

“Retour à un endroit voulu”

13 Touche CONT./SINGLE: commutation entre Lec-

ture titre par titre et Lecture globale.

Vi preghiamo di aprire completamente la pagina 3.

Così vedrete sempre gli elementi di comando e i

collegamenti descritti.

Indice

1 Elementi di comando e collegamenti . . . . 9

1.1 Unità di comando . . . . . . . . . . . . . . . . . . . . . 9

1.2 Unità lettore pannello frontale . . . . . . . . . . 10

1.3 Unità lettore pannello posteriore . . . . . . . . 10

2 Avvertenze di sicurezza . . . . . . . . . . . . . 10

3 Collocamento . . . . . . . . . . . . . . . . . . . . . . 10

4 Collegamenti . . . . . . . . . . . . . . . . . . . . . . . 11

5 Funzionamento . . . . . . . . . . . . . . . . . . . . . 11

5.1 Riprodurre un CD . . . . . . . . . . . . . . . . . . . . 11

5.2 Visualizzazioni della durata e funzione

OUTRO . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.2.1 Diagramma a barre . . . . . . . . . . . . . . . . . . 11

5.3 Commutazione fra riproduzione di un solo

titolo e di tutti i titoli . . . . . . . . . . . . . . . . . . . 12

5.4 Riproduzione dell’inizio di un titolo . . . . . . . 12

5.5 Avanzamento/ritorno veloce, . . . . . . . . . . . . .

posizionarsi con esattezza su un

determinato punto . . . . . . . . . . . . . . . . . . . 12

5.6 Ritorno automatico al punto desiderato . . . 12

5.7 Ripetizione di un determinato brano . . . . . 12

5.8 Variare la velocità e l’altezza del suono . . . 13

5.9 Adattamento del ritmo fra due brani . . . . . . 13

6 Avviamento con fader . . . . . . . . . . . . . . . 13

7 Manutenzione . . . . . . . . . . . . . . . . . . . . . . 13

8 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . 13

1 Elementi di comando e collegamenti

1.1 Unità di comando (fig. 1)

1Comandi per lettore 1

2Comandi per lettore 2

3Display multifunzionale (fig. 2)

asimbolo per la riproduzione

bdiagramma a barre; indica con la sua lunghez-

za il tempo restante di un titolo [si vede

“REMAIN” (f) sul display] oppure il tempo già

trascorso del titolo [non si vede “REMAIN”]

cindicazione “CONTINUE”; si vede quando con

il tasto CONT./SINGLE (13) è stata attivata la

riproduzione di tutti i titoli

dindicazione “SINGLE”; si vede quando è stata

attivata la riproduzione di un singolo titolo (fun-

zione automatica dopo l’accensione del let-

tore)

eindicazione “AUTO CUE” (si vede sempre

insieme a “SINGLE”); segnala che il lettore,

durante la selezione di un titolo, si trova sem-

pre esattamente sul punto dove inizia la

musica e non sull’indice di tempo 00:00:00.

Tale punto rimane memorizzato automatica-

mente come punto di partenza. Dopo l’inizio

del titolo, con i tasti CUE 1 (12) o CUE 2 (14) si

può ritornare su questo punto.

findicazione “REMAIN”; si vede quando viene

indicato il tempo restante di un titolo o dell’in-

tero CD; vedi anche il punto 15 (tasto TIME)

gindicazione della deviazione percentuale dalla

velocità standard impostata con il regolatore

(8)

hsimbolo di pausa

inumero del titolo

jindicazione del tempo; vedi punto 15 (TIME)

kindicazione “OUTRO”; si vede quando la fun-

zione OUTRO è stata attivata con il tasto TIME

(15)

lindicazione “LOOP”; si vede quando è stata

attivata la ripetizione di un determinato brano

con il tasto LOOP (11)

4Tasti TRACK e per selezionare determi-

nati titoli:

con ogni pressione sul tasto si salta al titolo

successivo. Premendo il tasto , si torna all’ini-

zio del titolo corrente. Con ogni ulteriore pres-

sione del tasto si salta indietro di un titolo. Per

saltare più titoli, il tasto può rimanere premuto.

5Tasto PITCH per attivare la velocità impostata

con il regolatore PITCH CONTROL (8). Per la ve-

locità standard, il tasto non deve essere premuto

e la spia PITCH (6) non deve essere accesa.

6Spia PITCH; si accende quando è stato premuto

il tasto PITCH (5) per poter impostare la velocità

con il regolatore PITCH CONTROL (8)

7Tasti PITCH BEND per sincronizzare il ritmo di un

titolo del lettore 1 con quello di un titolo del lettore

2 o viceversa.Azionando uno dei tasti, la velocità

aumenta o si riduce, e la spia PITCH (6) lampeg-

gia.

8Cursore PITCH CONTROL per modificare la ve-

locità e quindi l’altezza del suono (±16%). Il rego-

latore è attivo solo se è stato premuto il tasto

PITCH (5) e se la spia PITCH (6) è accesa.

9Presa REMOTE CONTROL (sul retro dell’unità di

comando) per il collegamento con la presa

REMOTE CONTROL (24) dell’unità lettore medi-

ante il cavo di collegamento in dotazione

10 Tasto START/PAUSE per passare fra ripro-

duzione (simbolo ) e pausa (simbolo )

11 Tasto LOOP per ripetere più volte un determinato

brano; vedi capitolo 5.7 “Ripetizione di un deter-

minato brano”

12 Tasto CUE 1 per riprodurre l’inizio di un titolo e

per ritornare su un determinato punto; vedi cap.

5.4 “Riproduzione dell’inizio di un titolo” e cap. 5.6

“Ritorno automatico al punto desiderato”

13 Tasto CONT./SINGLE per commutare fra ripro-

duzione di un singolo titolo e di tutto il CD.

Con l’accensione viene attivata la riproduzione di

un singolo titolo [sul display si vede “SINGLE”

(d)]. Al termine del titolo, il lettore si mette in

pausa. Premendo il tasto CONT./SINGLE, sul 9

Une fois le lecteur allumé, la lecture titre par titre

est activée [affichage “SINGLE” (d)]. A la fin d’un

titre, l’appareil passe sur Pause. Lorsque la tou-

che CONT./SINGLE est enfoncée, “CONTINUE”

automatiquement lu.

14 Touche CUE 2: lecture d’un titre et retour à un

second endroit indépendant de la touche CUE 1

(voir chap. 5.4 “Lecture des premières notes d’un

titre” ou chap. 5.6 “Retour à un endroit voulu”)

15 Touche TIME: commutation de l’affichage de la

durée et activation de la fonction OUTRO

réglage de base: affichage de la durée restante

du titre en cours

1. pression: affichage de la durée déjà lue

du titre en cours

2. pression: affichage de la durée restante

du titre en cours et activation

de la fonction OUTRO pour

lire les 30 dernières secondes

des titres suivants (cette fonc-

tion n’est activée qu’à partir du

titre suivant, si besoin, enfon-

cez la touche )

3. pression: affichage de la durée restante

de tout le CD

4. pression: retour à l’affichage de base

16 Touches SEARCH et : avance et retour

Si une des touches est enfoncée, le lecteur effec-

tue une avance ou un retour rapide.

En mode Pause, cette fonction permet d’aller à

un endroit précis par palier de 1 frame (1 frame =

1/75 seconde). Achaque pression sur une des tou-

ches SEARCH, vous avancez/reculez d’un

frame.

17 Touche OPEN/CLOSE: ouverture et fermeture

du tiroir CD [comme la touche OPEN/CLOSE

(19) de l’unité lecteur]; pendant la lecture, le tiroir

correspondant est verrouillé, évitant ainsi toute

ouverture par inadvertance

1.2 Unité lecteur face avant (schéma 3)

18 Tiroir CD

19 Touche OPEN/CLOSE pour ouvrir et fermer le

tiroir CD [comme la touche OPEN/CLOSE (17)

de l’unité de commande]

20 Interrupteur POWER: Marche/Arrêt

1.3 Unité lecteur face arrière (schéma 4)

21 Prise Jack 6,35 femelle mono: branchement à

une table de mixage pour le démarrage électri-

que du lecteur 2

22 Sortie audio digitale du lecteur 2

23 Sortie audio analogique (L/R = G/D) du lecteur 2

24 Prise REMOTE CONTROL à brancher à la prise

REMOTE CONTROL (9) de l’unité de commande

via le câble de connexion livré

25 Sortie audio digitale du lecteur 1

26 Prise Jack 6,35 femelle mono pour brancher une

table de mixage pour le démarrage électrique du

lecteur 1

27 Sortie audio analogique (L/R = G/D) du lecteur 1

28 Branchement secteur 230V~/50Hz

2 Conseils de sécurité

Le CD-250DJ répond à la norme européenne

89/336/CEE relative à la compatibilité électroma-

gnétique et 73/23/CEE portant sur les appareils à

basse tension.

Le CD-250DJ est alimenté par une tension dange-

reuse en 230V~. Ne touchez jamais l’intérieur de

l’appareil car, en cas de mauvaise manipulation,

vous pourriez subir une décharge électrique mor-

telle. En outre, l’ouverture de l’appareil rend tout

droit à la garantie caduque.

Respectez scrupuleusement les points suivants:

●Attention! Ne regardez jamais le compartiment

CD si le tiroir CD est ouvert. Des rayons laser pour-

raient causer des troubles de la vision.

●Cet appareil n’est conçu que pour une utilisation

en intérieur.

●La chaleur dégagée par l’appareil doit être éva-

cuée par une circulation d’air suffisante. En aucun

cas, les ouïes de ventilation ne doivent être

obturées par quelque objet que ce soit.

●N’introduisez rien dans les ouïes de ventilation,

vous pourriez vous électrocuter.

●Ne le faites pas fonctionner et débranchez-le im-

médiatement lorsque:

1. des dommages apparaissent sur l’appareil ou

sur le cordon secteur,

2. après une chute ..., l’appareil présente un dé-

faut,

3. des dysfonctionnements apparaissent.

Seul un technicien habilité peut effectuer les répa-

rations.

●Seul le constructeur ou un technicien habilité peut

remplacer le cordon secteur.

●Ne le débranchez jamais en tirant directement sur

le cordon secteur.

●Nous déclinons toute responsabilité en cas de

dommage si l’appareil est utilisé dans un but autre

que celui pour lequel il a été conçu, s’il n’est pas

correctement réparé, ou utilisé.

●Lorsque l’appareil est définitivement retiré du cir-

cuit de distribution, vous devez le déposer dans

une usine de recyclage adaptée.

3 Installation

Les deux unités sont prévues pour une installation en

rack (482mm/19") mais elles peuvent aussi être

posées directement sur une table. Veillez cependant

à ce que l’unité lecteur soit placée à l’horizontale (CD

à plat); en revanche, l’unité de commande peut être

mise verticale. Pour une installation en rack 19",

2 unités (= 89mm) sont nécessaires.

display si vede “CONTINUE” (c), e al termine

segue automaticamente il titolo successivo.

14 Tasto CUE 2 per riprodurre l’inizio di un titolo e

per ritornare su un secondo punto, indipendente-

mente dal tasto CUE 1; vedi cap. 5.4 “Riprodu-

zione dell’inizio di un titolo” e cap. 5.6 “Ritorno

automatico al punto desiderato”

15 Tasto TIME per commutare l’indicazione del

tempo sul display e per attivare la funzione

OUTRO

Impostazione base:

il tempo restante del titolo corrente

1. pressione del tasto:

il tempo già passato del titolo attuale

2. pressione del tasto:

il tempo restante del titolo attuale ed attiva-

zione della funzione OUTRO per riprodurre gli

ultimi 30 secondi dei titoli successivi (questa

funzione è attiva solo a partire dal titolo suc-

cessivo; eventualmente premere il tasto )

3. pressione del tasto:

il tempo restante dell’intero disco

4. pressione del tasto:

ritorno all’impostazione base

16 Tasti SEARCH e per l’avanzamento e

ritorno veloce:

Se si tiene premuto uno dei tasti, il lettore avanza

o ritorna velocemente.

In funzione di pausa, è possibile posizionarsi su

un determinato punto con la precisione di 1 frame

(= 1/75 sec.). Con ogni tocco di uno dei tasti

SEARCH si va rispettivamente avanti o indietro di

1 frame.

17 Tasto OPEN/CLOSE per aprire e chiudere il cas-

setto CD [come il tasto OPEN/CLOSE (19) dell’

unità lettore]; durante la riproduzione, il cassetto

è bloccato per escludere l’apertura involontaria

1.2 Unità lettore pannello frontale (fig. 3)

18 Cassetto CD

19 Tasto OPEN/CLOSE per aprire e chiudere il cas-

setto CD [come il tasto OPEN/CLOSE (17) dell’

unità di comando]

20 Interruttore on/off POWER

1.3 Unità lettore pannello posteriore

21 Presa jack 6,3mm mono per il collegamento con

un mixer per l’avviamento con fader del lettore 2

22 Uscita audio digitale del lettore 2

23 Uscita audio analogica (L/R) del lettore 2

24 Presa REMOTE CONTROL per il collegamento

con la presa REMOTE CONTROL(9) dell’unità di

comando mediante il cavo di collegamento in

dotazione

25 Uscita audio digitale del lettore 1

26 Presa jack 6,3mm mono per il collegamento con

un mixer per l’avviamento con fader del lettore 1

27 Uscita audio analogica (L/R) del lettore 1

28 Cavo rete 230V~/50Hz

2 Avvertenze di sicurezza

Questo apparecchio è conforme alle direttive dell’UE

89/336/CEE EMC e 73/23/CEE per apparecchi a

bassa tensione.

Questo apparecchio funziona con tensione di rete

di 230V~. Non intervenire mai al suo interno; la

manipolazione scorretta può provocare delle scari-

che pericolose. Se l’apparecchio viene aperto,

cessa ogni diritto di garanzia.

Durante l’uso si devono osservare assolutamente i

seguenti punti:

●Attenzione! Non guardare dentro il pozzetto del

CD mentre il cassetto è aperto. Eventuali raggi

laser possono danneggiare gli occhi.

●L’apparecchio è previsto solo per l’uso all’interno di

locali.

●Dev’essere garantita la libera circolazione dell’aria

per dissipare il calore che viene prodotto all’interno

dell’apparecchio. Non coprire in nessun modo le

fessure di aerazione.

●Non inserire oggetti nelle fessure di aerazione.Altri-

menti si potrebbe provocare una scarica elettrica.

●Non mettere in funzione l’apparecchio e staccare

subito la spina rete se:

1. l’apparecchio o il cavo rete presentano dei danni

visibili;

2. dopo una caduta o dopo eventi simili sussiste il

sospetto di un difetto;

3. l’apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad una officina

competente.

●Il cavo rete, se danneggiato, può essere sostituito

solo dal costruttore o da un laboratorio autorizzato.

●Staccare il cavo rete afferrando la spina, senza tir-

are il cavo.

●Nel caso di uso improprio, di impiego scorretto o di

riparazione non a regola d’arte non si assume nes-

suna responsabilità per eventuali danni.

●Se si desidera eliminare l’apparecchio definitiva-

mente, consegnarlo per lo smaltimento ad un’isti-

tuzione locale per il riciclaggio.

3 Collocamento

Le unità di comando e lettori sono previste per il

montaggio in un rack (482mm/19"), ma si possono

collocare anche liberamente su un tavolo. In questo

caso, il piano dell’unità lettori deve essere orizzon-

tale, mentre l’unità di comando può essere sistemata

in qualsiasi posizione. Per il montaggio in rack occor-

rono per ognuna delle unità due unità di altezza

(= 89mm).

4 Branchements

Tous les branchements ne peuvent être effectués ou

modifiés que lorsque l’appareil est débranché.

1) Reliez les deux unités avec le cordon de liaison

par les fiches REMOTE CONTROL (9+24). Met-

tez l’extrémité avec la bobine dans la prise (24) de

l’unité lecteur.

2) Reliez les prises de sortie LINE OUT (23+27) via

un cordon RCA aux entrées correspondantes

Ligne de la table de mixage ou de l’amplificateur.

Si la table de mixage ou l’amplificateur est doté

d’entrées digitales, vous devez relier ces derniè-

res aux sorties digitales DIGITAL OUT (22+25)

pour une connexion optimale.

3) Pour un démarrage ou arrêt à distance via une

table de mixage dotée d’une commande par

contact, reliez les prises START/PAUSE (21+26)

de l’unité lecteur à la table de mixage (voir chap. 6

“Démarrage électrique”).

4) Une fois l’ensemble des branchements effectué,

reliez le lecteur au secteur 230V~/50Hz.

5 Fonctionnement

5.1 Lecture de CD

1) Allumez le lecteur avec l’interrupteur POWER

(20): “nodisc” s’affiche lorsqu’aucun CD n’est in-

séré.

2) Ouvrez le tiroir CD (18) avec la touche OPEN/

CLOSE (17 ou 19), “OPEN” s’affiche.

3) Insérez un CD, inscription vers le haut et fermez

le tiroir CD avec la touche OPEN/CLOSE. Peu

après, l’affichage indique le nombre total de titres

(i), la durée totale (j), puis la durée du premier titre

(j) s’affiche.

[Si après avoir inséré un CD, vous voulez com-

mencer automatiquement avec le premier titre,

fermez le tiroir avec la touche (10).]

4) Pour démarrer avec le premier titre, enfoncez la

touche (10) [si le tiroir a été fermé avec la tou-

che OPEN/CLOSE (17 ou 19)].

Si vous souhaitez commencer avec un autre titre,

enfoncez la touche ou (4) aussi souvent

que nécessaire, jusqu’à ce que le numéro du titre

souhaité (i) s’affiche. Démarrez ensuite la lecture

avec la touche ; le symbole (a) s’affiche

pendant toute la durée de la lecture.

5) La lecture peut être interrompue à tout moment

avec la touche . Le symbole Pause (h) s’af-

fiche, les touches CUE (12+14) clignotent. Pour

reprendre la lecture, enfoncez une nouvelle fois la

touche .

6) Pendant la lecture ou en mode Pause, vous pou-

vez sélectionner avec les touches TRACK (4) un

autre titre: à chaque pression sur la touche ,

vous avancez d’un titre.

En enfonçant la touche , vous revenez au

début du titre en cours. Par plusieurs pressions

sur la touche , vous reculez toujours d’un titre.

Pour sauter plusieurs titres, maintenez la touche

correspondante enfoncée.

7) Après l’allumage, le lecteur est en Lecture titre par

titre; l’affichage indique “SINGLE” (d); lorsqu’un

titre est terminé, le lecteur passe en mode Pause

au début du titre suivant. Si ce dernier doit être lu

automatiquement, il faut mettre le lecteur avec la

touche CONT./SINGLE (13) sur Lecture globale.

L’affichage indique “CONTINUE” (c).

8) Si vous souhaitez arrêter la lecture d’un CD plus

tôt, mettez le lecteur sur Pause avec la touche .

Ouvrez le tiroir CD avec la touche OPEN/CLOSE

(17 ou 19).

Conseil: Le tiroir est verrouillé pendant la lecture.

9) Avant d’éteindre le lecteur, fermez toujours les

tiroirs avec les touches OPEN/CLOSE (17 ou 19)

de manière à protéger le système laser de la

poussière. Eteignez ensuite le lecteur avec l’inter-

rupteur POWER (20).

5.2 Affichage de la durée et fonction OUTRO

L’affichage de base indique en mode Lecture ou

Pause le numéro (i) et la durée restante (j) du titre en

cours de lecture. “REMAIN” (f) indique la durée

restante, elle est indiquée en minutes (M), secon-

des (S), ces dernières étant divisées en “frames” (F)

(1 frame = 1/75 seconde). Par plusieurs pressions sur

la touche TIME (15), vous pouvez afficher les in-

formations suivantes et sélectionner la fonction

OUTRO:

1. pression

la durée déjà écoulée du titre en cours

(“REMAIN” s’efface)

2. pression

la fonction OUTRO est active pour lire les 30

dernières secondes des titres suivants (cette

fonction n’est activée qu’à partir du titre suivant,

si besoin, enfoncez la touche ); la durée

restante du titre en covers est affichée

3. pression

la durée restante du CD; le bargraphe (b) s’éteint

4. pression

retour à l’affichage de base

5.2.1 Bargraphe

Il est possible de visualiser, en plus de l’affichage, la

durée restante ou déjà écoulée d’un titre sur le bar-

graphe (b) en fonction de sa longueur. Les 30 der-

nières secondes d’un titre sont signalées sur le bar-

graphe par son clignotement dans sa totalité, les 15

dernières secondes par un clignotement plus rapide.

Remarque: lors de l’affichage de la durée restante

de tout le CD, le bargraphe est éteint.

5.3 Commutation entre Lecture titre par titre

et Lecture globale

Après l’allumage du lecteur, la Lecture titre par titre

est activée d’office: elle est spécialement prévue

pour une utilisation en discothèque:

1. L’affichage indique “SINGLE” (d).

2. Lors de la sélection d’un titre, le lecteur CD est

exactement à l’endroit où la musique commence

et pas à l’index 00:00:00. Cet endroit est mémo-

risé automatiquement comme point de départ:

l’affichage indique “AUTO CUE” (e). Après le

démarrage du titre, il est possible de revenir à ce

point de départ avec la touche CUE 1 (12) ou

CUE 2 (14).

4 Collegamenti

Eseguire il collegamento o eventuali modifiche solo

con l’apparecchio spento.

1) Collegare le prese REMOTE CONTROL (9+24)

delle unità di comando e lettore mediante il cavo

di collegamento in dotazione. Inserire il terminale

con vicino il soppressore di disturbi (un piccolo

box) nella presa dell’unità lettore (24).

2) Collegare le uscite LINE OUT (23+27 ) con i rela-

tivi ingressi del mixer o dell’amplificatore, usando

un cavo con connettori cinch.

Se il mixer o l’amplificatore dispongono di

ingressi digitali conviene collegarli con le uscite

digitali DIGITAL OUT (22+25) per ottimizzare la

trasmissione del segnale.

3) Per l’avvio e l’arresto telecomandato da un mixer

con comandi a contatto, collegare le prese

START/PAUSE (21+26) dell’unità lettore con il

mixer (vedi capitolo 6 “Avviamento con fader”).

4) Dopo aver collegato tutti gli apparecchi, inserire la

spina rete nella presa (230V~/50Hz).

5 Funzionamento

5.1 Riprodurre un CD

1) Accendere l’apparecchio con l’interruttore on/off

POWER (20). Se non è inserito nessun CD, il dis-

play (3) dopo poco tempo indica “nodisc”.

2) Per aprire il cassetto del CD (18) premere il tasto

OPEN/CLOSE (17 o 19). Il display indica

“OPEN”.

3) Inserire il CD con la scritta rivolta in alto e richiu-

dere il cassetto premendo di nuovo il tasto OPEN/

CLOSE. Dopo breve tempo, il display indica il

numero globale dei titoli (i) nonché la durata com-

plessiva del CD (j). Successivamente viene indi-

cata la durata del primo titolo (j).

[Se dopo l’inserimento del CD deve partire

automaticamente il primo brano, si può chiudere il

cassetto con il tasto (10).]

4) La riproduzione del primo titolo viene avviata con

il tasto (10) [se il cassetto CD è stato chiuso

con il tasto OPEN/CLOSE (17 o 19).

Se si desidera iniziare con un altro titolo, pre-

mere ripetutamente il tasto o (4) finché il

numero del titolo (i) desiderato appare sul display.

Quindi avviare la riproduzione con il tasto .

Durante la riproduzione, sul display si vede il sim-

bolo (a).

5) Con il tasto , si può in qualsiasi momento inter-

rompere la riproduzione. Su display si vede il sim-

bolo di pausa (h), e i tasti CUE (12+14) lam-

peggiano. Per riprendere la riproduzione premere

di nuovo il tasto .

6) Durante la riproduzione o durante la pausa, con i

tasti TRACK (4) si può selezionare un altro titolo.

Premendo il tasto si salta di un titolo.

Premendo il tasto si salta all’inizio del

brano attuale. Con ogni ulteriore pressione del

tasto si torna indietro di un titolo. Per saltare

diversi titoli, il tasto può rimanere premuto.

7) Dopo l’accensione, l’apparecchio è sempre in fun-

zione di riproduzione di un singolo titolo e il dis-

play indica “SINGLE” (d).Al termine del titolo, l’ap-

parecchio si ferma in pausa all’inizio del titolo

successivo. Per riprodurre automaticamente il

titolo successivo, attivare la riproduzione dell’in-

tero CD mediante il tasto CONT./SINGLE (13).

Sul display si legge “CONTINUE” (c).

8) Per terminare la riproduzione prima del tempo,

attivare la pausa con il tasto . Quindi si può

aprire il cassetto del CD (18) con il tasto OPEN/

CLOSE (17 o 19).

N.B.: Durante la riproduzione, il cassetto è bloc-

cato per escludere l’apertura involontaria.

9) Prima di spegnere il lettore CD, chiudere sempre

il cassetto con il tasto OPEN/CLOSE (17 o 19)

per proteggere il sistema a laser dallo sporco.

Quindi spegnere l’apparecchio con l’interruttore

POWER (20).

5.2 Visualizzazioni della durata e funzione

OUTRO

Nell’impostazione base, dopo l’accensione il display

(3) indica durante la riproduzione di un CD o con la

pausa attivata il numero (i) e il tempo restante (j) del

titolo attuale. Il tempo restante viene segnalato sul

display con “REMAIN” (f). L’indicazione del tempo è

in minuti (M) e secondi (S), questi ultimi suddivisi

ancora in 75 frames (F) – 1 frame = 1/75 sec. Con la

pressione ripetuta del tasto TIME (15) si possono

chiedere diverse informazioni sul tempo e si può atti-

vare la funzione OUTRO:

1. pressione del tasto:

il tempo già trascorso del titolo attuale

(l’indicazione “REMAIN” sparisce)

2. pressione del tasto:

attivazione della funzione OUTRO per riprodurre

gli ultimi 30 secondi dei titoli successivi (questa

funzione è attiva solo a partire dal titolo succes-

sivo; eventualmente premere il tasto ); il

tempo restante del titolo attuale

3. pressione del tasto:

il tempo restante dell’intero disco; si spegne il

diagramma a barre (b)

4. pressione del tasto:

ritorno all’impostazione base

5.2.1 Diagramma a barre

A seconda dell’indicazione del tempo restante o già

trascorso di un titolo, il diagramma a barre (b) offre

una visualizzazione grafica del tempo. Gli ultimi

30 secondi di un titolo sono segnalati con il lampeg-

gìo del diagramma a barre in tutta la sua lunghezza,

con aumento della frequenza negli ultimi 15 secondi.

N.B.: Durante la visualizzazione del tempo restante

dell’intero CD, il diagramma a barre non è visibile.

3. Après la lecture d’un titre, l’appareil passe en

mode Pause exactement à l’endroit où la musique

du morceau suivant débute. Cette position est

alors mémorisée comme nouveau point de

départ.

Si un autre titre doit être lu en suivant, commutez

avec la touche CONT./SINGLE (13) sur Lecture glo-

bale:

1. L’affichage indique “CONTINUE” (c), les indicati-

ons “SINGLE” (d) et “AUTO CUE” (e) s’éteignent.

2. Les pauses entre les titres sont maintenues.

Pour revenir à une Lecture titre par titre, enfoncez la

touche CONT./SINGLE (13) une nouvelle fois.

5.4 Lecture des premières notes d’un titre

1) Une fois le CD inséré, allez au titre souhaité avec

la touche ou (4) (si la Lecture globale est

activée et si un titre est en cours de lecture, met-

tez en premier lieu le lecteur sur Pause avec la

touche ).

2) Attendez éventuellement jusqu’à ce que la durée

(j) du titre soit affichée. Maintenez ensuite la tou-

che CUE 1 (12) ou CUE 2 (14) enfoncée; le titre

est lu tant que la touche est enfoncée.

3) Lorsque vous relâchez la touche CUE, le lecteur

revient au début du titre. Pour démarrer le titre,

enfoncez la touche (10).

5.5 Avance/retour rapides,

positionnement à un endroit précis

Si pendant la lecture, vous souhaitez avancer ou

reculer, maintenez respectivement la touche ou

(16) enfoncée. En mode Pause, vous pouvez

aller avec cette fonction à un endroit précis par palier

de 1 frame (1 frame = 1/75 seconde). A chaque pres-

sion sur la touche ou , vous avancez ou

reculez d’un frame.

Remarques:

a. Lors de la Lecture titre par titre, le retour rapide ne

va que jusqu’au début du titre en cours, puis le

lecteur passe en lecture normale. Lorsqu’avec

l’avance rapide le titre suivant est atteint, le lec-

teur passe en mode Pause lorsque vous relâchez

la touche .

b. Lors de la Lecture globale, l’avance/retour passe

sur plusieurs titres et se termine à la fin du CD.

Lorsque le début du CD est atteinte, l’appareil

passe en lecture normale.

c. En mode Pause, après une avance/un retour ra-

pide, l’endroit est répété jusqu’à une pression sur

la touche (10).

5.6 Retour à un endroit voulu

1) Pendant la lecture d’un titre, mettez le lecteur sur

Pause avec la touche (10) lorsque l’endroit,

où il conviendra de faire le retour en arrière, est

atteint. Les touches CUE 1 (12) et CUE 2 (14) cli-

gnotent.

2) Si besoin, allez à l’endroit avec précision avec les

touches et (16).

3) Enfoncez la touche CUE 1 (12) brièvement. L’en-

droit est repéré, la diode brille en continu.

4) Redémarrez la lecture avec la touche .

Attention: n’enfoncez pas les touches ou

(4), vous effaceriez le repère.

5) Avec la touche CUE 1, vous pouvez revenir à l’en-

droit repéré, le lecteur est alors en mode Pause.

6) Démarrez la lecture avec la touche , ou enfon-

cez une nouvelle fois la touche CUE 1 et mainte-

nez-la enfoncée. Lorsque vous la relâchez, le lec-

teur est à nouveau en mode Pause à l’endroit

repéré. Par une nouvelle pression sur la touche

CUE 1, vous pouvez répéter le morceau à partir

de l’endroit repéré autant de fois que souhaité.

7) Avec la touche CUE 2 (14), vous pouvez repérer

un autre endroit, indépendant du premier. Procé-

dez comme avec la touche CUE 1 (description

dans les points 1–6).

Conseil: Le retour au premier ou deuxième re-

père ne doit s’effectuer que pendant une lecture

normale (lecture démarrée avec la touche ).

Dans le cas contraire, les touches CUE 1 et

CUE 2 marquent le même endroit.

5.7 Répétition d’un segment donné

1) Allez au point de départ de la répétition (point A,

schéma 5); avec la touche (10), mettez le lec-

teur sur Pause. Les diodes CUE 1 (12) et CUE 2

(14) clignotent.

2) Si besoin, allez au point de départ avec précision

avec les touches et (16).

3) Enfoncez la touche CUE 1 (12) brièvement (pas la

touche CUE 2!). La touche CUE 1 brille en con-

tinu.

4) Démarrez la lecture avec la touche .

5) Au point B, là où la répétition se termine et à par-

tir duquel le lecteur revient au pointA, enfoncez la

touche LOOP (11). ”LOOP” (l) s’affiche, le seg-

ment compris entre les pointsAet B est répété en

continu.

Répétition d’un segment donné ➄

6) Si la répétition doit être interrompue et la lecture

du titre se poursuivre normalement, enfoncez une

nouvelle fois la touche LOOP ou la touche (4).

5.8 Modification de la vitesse et

de la hauteur tonale

Pour modifier la vitesse et donc la hauteur tonale

±16%, enfoncez la touche PITCH (5); la diode

PITCH (6) s’allume. Modifiez la vitesse avec le po-

tentiomètre PITCH CONTROL (8); sur l’affichage, la

variation en pourcentage entre la vitesse réglée et la

vitesse standard est visible (g).

La touche PITCH permet de passer de la vitesse

réglée à la vitesse standard et vice-versa.

Pause

Start

CUE 1 4.

LOOP

5.3 Commutazione fra riproduzione di un

solo titolo e di tutti i titoli

Dopo l’accensione del lettore CD è attiva sempre e

automaticamente la riproduzione di un solo titolo,

prevista specialmente per l’uso in discoteca:

1. Il display segnala “SINGLE” (d).

2. Selezionando un titolo, il lettore CD si trova esat-

tamente sul punto dove inizia la musica e non

sull’indice di tempo 00:00:00. Questo punto è

memorizzato automaticamente come punto di

partenza. Il display segnala “AUTO CUE” (e).

Dopo l’avvio del titolo, con i tasti CUE 1 (12) o

CUE 2 (14) si può tornare su questo punto.

3. Dopo la riproduzione di un titolo, l’apparecchio si

mette in pausa esattamente sul punto dove inizia

la musica del titolo successivo e tale punto viene

memorizzato come nuovo punto di partenza.

Se si desidera riprodurre continuamente un titolo

dopo l’altro, attivare la riproduzione di tutti i titoli

mediante il tasto CONT./SINGLE (13):

1. Il display segnala “CONTINUE” (c), non si vedono

più le indicazioni “SINGLE” (d) e “AUTO CUE” (e).

2. Rimangono in vigore le pause fra i singoli titoli.

Per ritornare alla riproduzione di un solo titolo pre-

mere di nuovo il tasto CONT./SINGLE (13).

5.4 Riproduzione dell’inizio di un titolo

1) Dopo aver inserito un CD, selezionare il titolo

desiderato con i tasti o (4). (Se è attiva la

riproduzione di tutti i titoli e se viene riprodotto un

titolo, attivare prima la pausa premendo il tasto

2) Eventualmente aspettare che venga indicata la

durata (j) del titolo. Quindi tenere premuto il tasto

CUE 1 (12) o CUE 2 (14). Il titolo viene riprodotto

per tutto il tempo in cui si tiene premuto il tasto.

3) Se si libera il tasto CUE, l’apparecchio torna all’

inizio del titolo. Per avviare il titolo, premere il

tasto (10).

5.5 Avanzamento/ritorno veloce,

posizionarsi con esattezza su un deter-

minato punto

Se durante la riproduzione di un CD è richiesto

l’avanzamento o il ritorno veloce, tener premuto il

tasto o (16). In funzione di pausa,

l’avanzamento/ritorno veloce permette di posizio-

narsi su un determinato punto con la precisione di 1

frame (= 1/75 sec.). Con ogni tocco del tasto o

si va rispettivamente avanti o indietro di 1 frame.

N.B.:

a. Con la riproduzione di un solo titolo, il ritorno va

fino all’inizio del titolo attuale. Quindi il lettore si

mette in riproduzione normale. Se con l’avanza-

mento si raggiunge il titolo successivo, il lettore,

dopo aver lasciato il tasto si mette in pausa.

b. Con la riproduzione di tutti i titoli, l’avanzamento/

ritorno veloce passa sopra diversi titoli, ma ter-

mina alla fine del CD. Se raggiunge l’inizio del CD

si passa alla riproduzione normale.

c. Durante la pausa, dopo l’avanzamento/ritorno

veloce si ripete il punto attuale fino alla pressione

del tasto (10).

5.6 Ritorno automatico al punto desiderato

1) Durante la riproduzione di un titolo attivare la

pausa con il tasto (10) quando è raggiunto il

punto a cui tornare successivamente. I tasti

CUE 1 (12) e CUE 2 (14) lampeggiano.

2) Se necessario, con i tasti o (16) posi-

zionarsi esattamente su questo punto.

3) Toccare brevemente il tasto CUE 1 (12). Ora, tale

punto è marcato internamente e il tasto rimane

acceso.

4) Avviare la riproduzione con il tasto .

Attenzione: Non premere i tasti o (4).Altri-

menti si cancella il punto marcato.

5) Con il tasto CUE 1 si può tornare sul punto mar-

cato. Il lettore CD si mette in pausa.

6) Con il tasto avviare la riproduzione oppure

ripremere e tener premuto il tasto CUE 1. Lasci-

ando il tasto CUE 1, il lettore torna sul punto mar-

cato e in pausa. Tenendo premuto ancora il tasto

CUE 1, si può ripetere il brano finché si desidera,

sempre dal punto marcato.

7) Con il tasto CUE 2 (14) si può marcare un se-

condo punto sul CD, indipendentemente dal

primo. La procedura è la stessa come descritto

nei punti 1–6.

N.B.: Il ritorno sul primo o secondo punto marcato

deve essere fatto solo durante la normale riprodu-

zione (avviata con il tasto ). Altrimenti, con i

tasti CUE 1 e CUE 2 si marca lo stesso punto.

5.7 Ripetizione di un determinato brano

1) Posizionarsi sul punto da cui deve partire la ripeti-

zione (il puntoAnella fig. 5) ed attivare la funzione

di pausa con il tasto (10). I tasti CUE 1 (12) e

CUE 2 (14) lampeggiano.

2) Se necessario, con i tasti o (16) posi-

zionarsi esattamente su questo punto.

3) Premere leggermente il tasto CUE 1 (12) (non

CUE 2!). Il tasto CUE rimane acceso.

4) Avviare la riproduzione con il tasto .

5) Arrivati al punto B, dove la ripetizione deve termi-

nare e da dove si deve ritornare al punto A, pre-

mere il tasto LOOP (11). Sul display si legge

“LOOP” (l), e si ripete continuamente il brano

compreso fra i punti A e B.

Ripetizione di un determinato brano ➄

6) Per terminare la ripetizione e per proseguire con

la riproduzione normale, premere di nuovo il tasto

LOOP o il tasto (4).

Pause

Start

CUE 1 4.

LOOP

5.9 Adaptation du rythme

Si la vitesse d’un titre sur le lecteur 1 est adaptée à la

vitesse d’un autre titre sur le lecteur 2, les rythmes

des deux morceaux ne coïncident pas forcément.

Pour ce faire, maintenez la touche PITCH BEND

ou +(7) enfoncée jusqu’à parfaite coïncidence des

deux rythmes. Tant qu’une des touches PITCH

BEND est enfoncée, le titre est lu moins vite (touche

) ou plus vite (touche +) et l’affichage PITCH (6) cli-

gnote.

Conseil: La touche PITCH BEND +n’est pas effi-

cace pour une vitesse de +16% et la touche

pour

une vitesse de

16%.

6 Démarrage électrique

Le lecteur CD peut être commandé à distance par

une table de mixage à commande par contact. Avec

l’ouverture du fader correspondant de la table de

mixage, un interrupteur sur la table de mixage est

fermé, qui démarre le lecteur CD. Lorsque le fader

est fermé, l’interrupteur s’ouvre et met le lecteur CD

sur Pause. Sur la table de mixage, tous les contacts

de cet interrupteur doivent être reliés à la masse,

jamais à une tension!

Pour éviter tout dysfonctionnement, éteignez d’a-

bord lieu le lecteur CD et la table de mixage. Reliez

les prises de démarrage électrique de la table de

mixage avec un câble (voir schéma 6) à la prise

START/PAUSE 1 (26) ou START/PAUSE 2 (21).

Mixer

Cordon adéquat avec prise jack mono mâle 6,35

pour démarrage électrique ➅

La fonction Monitor de la table de mixage permet

d’effectuer, lorsque le fader est pour le lecteur CD

fermé, une préécoute:

1) Allez avec les touches et (4) au titre sou-

haité.

2) Maintenez la touche CUE 1 (12) ou CUE 2 (14)

enfoncée; le titre est lu tant que la touche est

maintenue enfoncée.

3) Lorsque vous relâchez la touche CUE, le lecteur

revient au début du titre. Poussez le fader pour le

démarrer.

7 Entretien du lecteur CD

Protégez-le de la chaleur (température d’utilisation

0–40°C), humidité, poussière, vibrations et lumière

directe du soleil. Pour le nettoyer, utilisez un chiffon

sec et souple, en aucun cas, de produits chimiques

ou d’eau.

Conseil concernant des erreurs de lecture

La fumée de cigarettes s’introduit dans le lecteur et

se dépose sur le système laser. Cela peut générer

des erreurs de lecture. Si le lecteur CD est extrême-

ment exposé à la fumée de cigarettes (p.ex. en cas

d’utilisation en discothèque), confiez l’entretien du

lecteur à un technicien spécialisé. Cette opération

est à la charge de l’utilisateur, même lorsque l’ap-

pareil est sous garantie!

8 Caractéristiques techniques

Convertisseur D/A: . . . . . 1bit

Sur-échantillonnage: . . . . 8 x

Bande passante: . . . . . . . 20–20000Hz

Taux de distorsion: . . . . . . < 0,1%

Séparation des canaux: . . > 80dB

Dynamique: . . . . . . . . . . . > 90dB

Rapport signal/bruit: . . . . > 80dB

Pleurage et scintillement: non mesurable,

(précision du quartz)

Sortie

analogique: . . . . . . . . . 2V

digitale: . . . . . . . . . . . . 3,5V

Température

d’utilisation: . . . . . . . . . . . 0–40°C

Alimentation: . . . . . . . . . . 230V~/50Hz/15VA

Dimensions (L x H x P)

Unité ecteur: . . . . . . . . 482 x 90 x 260mm, 2 U

Unité commande: . . . . 482 x 90 x 70mm, 2 U

Poids: . . . . . . . . . . . . . . . . 6,5kg

D’après les données du constructeur.

Tout droit de modification réservé.

Start

Pause

5.8 Variare la velocità e l’altezza del suono

Per cambiare la velocità e quindi anche l’altezza del

suono (±16%), premere il tasto PITCH (5). Il led

PITCH (6) si accende ed ora è possibile variare la

velocità mediante il cursore PITCH CONTROL (8). Il

display indica la deviazione percentuale dalla velo-

cità standard, impostata con il cursore.

Con il tasto PITCH si può cambiare fra la velocità

impostata con il cursore e quella standard.

5.9 Adattamento del ritmo fra due brani

Se la velocità di un titolo sul lettore 1 è stata adattata

a quella di un titolo sul lettore 2, le battute dei due

titoli non necessariamente combaciano. Per arrivare

a ciò premere i tasti PITCH BEND

o + (7) finché le

battute coincidono. Tenendo premuto uno dei tasti

PITCH BEND, la velocità diminuisce (

) o aumenta

(+) e la spia PITCH (6) lampeggia.

N.B.: Il tasto PITCH BEND +è disattivato con la

velocità di +16%, mentre il tasto

non risponde con

una velocità di

16%.

6 Avviamento con fader

Il lettore CD può essere telecomandato da un mixer

con comandi a contatto: aprendo il fader del mixer,

un interruttore nel mixer chiude e la riproduzione del

CD parte; chiudendo il fader, l’interruttore apre e il

lettore va in Pausa. Sul mixer, i contatti per l’avvia-

mento con fader possono essere collegati con la

massa, ma non ci deve essere applicata nessuna

tensione!

Per evitare funzioni sbagliate spegnere prima il

lettore CD e il mixer. Collegare la presa di avvia-

mento con fader del mixer con la presa START/

PAUSE 1 (26) o START/PAUSE 2 (21) del lettore

CD, servendosi di un apposito cavo di collegamento

(vedi fig. 6).

Mixer

Cavo di collegamento per l’avviamento

con fader, con jack mono 6,3 mm ➅

Con la funzione monitor del mixer è possibile il

preascolto di un titolo mentre il fader è chiuso:

1) Con i tasti o (4) selezionare il titolo desi-

derato.

2) Tener premuto il tasto CUE 1 (12) o CUE 2 (14). Il

titolo viene riprodotto per tutto il tempo che il tasto

rimane premuto.

3) Lasciando il tasto CUE, l’apparecchio salta all’ini-

zio del titolo. Per avviare la riproduzione aprire il

fader.

7 Manutenzione

Proteggere l’apparecchio dalla polvere, da vibra-

zioni, dalla luce diretta del sole, dall’umidità e dal

calore (temperatura d’impiego ammessa fra 0°C e

40°C). Per la pulizia usare solo un panno asciutto e

morbido; non impiegare in nessun caso prodotti

chimici o acqua.

Note su possibili errori di lettura

Il fumo di sigarette penetra facilmente fra tutte le

aperture dell’apparecchio e si deposita sul sistema

ottico della scansione ai raggi laser. Ciò può provo-

care errori di lettura e buchi nella riproduzione.

Poiché non si può escludere sempre il fumo di siga-

rette (p.es. in una discoteca), l’apparecchio deve

eventualmente essere pulito in un laboratorio specia-

lizzato. Una tale pulizia è a pagamento, anche

durante il periodo di garanzia!

8 Dati tecnici

Sensore D/A: . . . . . . . . . . 1bit

Oversampling: . . . . . . . . . 8 x

Banda passante: . . . . . . . 20–20000Hz

Fattore di distorsione: . . . < 0,1%

Separazione canali: . . . . . > 80dB

Range dinamico: . . . . . . . > 90dB

Rapporto S/R: . . . . . . . . . > 80dB

Variazioni velocità: . . . . . . non misurabili

(precisione del quarzo)

Uscita

analogica: . . . . . . . . . . 2,0V

digitale: . . . . . . . . . . . . 3,5 V

Alimentazione: . . . . . . . . . 230 V~/50Hz/15VA

Temperatura d’esercizio: . 0–40°C

Dimensioni (l x h x p)

unità lettore: . . . . . . . . . 482 x 90 x 260mm,

2un. alt.

unità di comando: . . . . 482 x 90 x 70mm

2un. alt.

Peso: . . . . . . . . . . . . . . . . 6,5kg

Dati forniti dal costruttore.

Con riserva di modifiche tecniche.

Start

Pause

Vouw bladzijde 3 helemaal open, zodat u steeds

een overzicht hebt van de beschreven bedie-

ningselementen en aansluitingen.

Inhoud

1 Bedieningselementen en aansluitingen 14

1.1 Stuureenheid . . . . . . . . . . . . . . . . . . . . . . . 14

1.2 Afspeelmechanisme frontpaneel . . . . . . . . 15

1.3 Afspeelmechanisme achterzijde . . . . . . . . 15

2 Veiligheidsvoorschriften . . . . . . . . . . . . . 15

3 Installatie . . . . . . . . . . . . . . . . . . . . . . . . . 16

4 De CD-speler aansluiten . . . . . . . . . . . . . 16

5 Werking . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.1 Een CD afspelen . . . . . . . . . . . . . . . . . . . . 16

5.2 Weergave van de afspeeltijd en de

OUTRO-functie . . . . . . . . . . . . . . . . . . . . . 16

5.2.1 Bargrafiek . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.3 Wisselen tussen afspelen van een

individuele track of van de volledige CD . . 17

5.4 Korte voorbeluistering van een track . . . . . 17

5.5 Versneld vooruit en achteruit zoeken,

een bepaalde plaats in een track precies

opzoeken . . . . . . . . . . . . . . . . . . . . . . . . . . 17

5.6 Terugkeren naar een willekeurige plaats

in een track . . . . . . . . . . . . . . . . . . . . . . . . 17

5.7 Een bepaald fragment herhalen . . . . . . . . . 17

5.8 Afspeelsnelheid en toonhoogte

veranderen . . . . . . . . . . . . . . . . . . . . . . . . . 18

5.9 Het ritme afstemmen . . . . . . . . . . . . . . . . . 18

6 Faderstart . . . . . . . . . . . . . . . . . . . . . . . . . 18

7 Onderhoud van de CD-speler . . . . . . . . . 18

8 Technische gegevens . . . . . . . . . . . . . . . 18

1 Bedieningselementen en aansluitingen

1.1 Stuureenheid (figuur 1)

1Bedieningspaneel voor mechanisme 1

2Bedieningspaneel voor mechanisme 2

3Multifunctioneel display (figuur 2)

aSymbool voor de weergavemodus

bBargrafiek; duidt door zijn lengte de resterende

speeltijd van een track aan [de melding

“REMAIN” (f) verschijnt op het display] of de

verstreken speeltijd van een track (de melding

“REMAIN” verdwijnt van het display)

cDe melding CONTINUE” verschijnt op het dis-

play, wanneer met de toets CONT./SINGLE

(13) de weergave van de volledige CD geac-

tiveerd werd

dDe melding “SINGLE” verschijnt op het display,

wanneer de weergave van een individuele

track geactiveerd is (automatisch na het in-

schakelen van de CD-speler)

eDe melding “AUTO CUE” (verschijnt steeds

samen met de melding “SINGLE” op het dis-

play) geeft aan, dat de CD-speler bij de selec-

tie van een track steeds exact op de plaats

staat, waar de muziek begint, dus niet bij de

tijdsindex 00:00:00. De plaats wordt tegelijk als

startpunt automatisch opgeslagen. Nadat het

afspelen van de track begonnen is, kunt u met

de toets CUE 1 (12) of CUE 2 (14) naar deze

plaats terugspringen.

fDe melding “REMAIN” verschijnt op de display,

wanneer de resterende speeltijd van een track

of de CD aangegeven wordt. Zie ook pos. 15

(TIME-toets)

gWeergave van de met regelaar (8) ingestelde

procentuele afwijking ten opzichte van de stan-

daardsnelheid

hSymbool voor de pauzemodus

iTracknummer

jTijdsaanduiding; zie pos. 15 (TIME-toets)

kDe melding “OUTRO” verschijnt op het display,

wanneer de OUTRO-functie met de TIME-

toets (15) geactiveerd werd

lDe melding “LOOP” verschijnt op het display,

wanneer op de LOOP-toets (11) gedrukt werd

om een bepaald fragment van een track te her-

halen

4TRACK-toetsen en om individuele tracks

te selecteren.

Bij elke druk op de toets wordt een track

vooruitgesprongen. Bij éénmaal drukken op de

toets keert de CD-speler terug naar het begin

van de geselecteerde track Door verschillende

keren op de toets te drukken, wordt telkens

een track teruggesprongen. Om verschillende

tracks vooruit of terug te springen, houdt u de

overeenkomstige toets ingedrukt.

5PITCH-toets om de met de regelaar PITCH CON-

TROL(8) ingestelde snelheid te activeren. Voor de

standaardsnelheid mag niet op de toets gedrukt

worden en mag de PITCH-LED (6) niet oplichten.

6De PITCH-LED licht op, wanneer op de PITCH-

toets (5) gedrukt wordt en de snelheid met de rege-

laar PITCH CONTROL (8) ingesteld kan worden

7Toetsen PITCH BEND voor afstemming van het

ritme van een track in afspeelmechanisme 1 op

het ritme van een track in afspeelmechanisme 2

of omgekeerd. Zolang een van de toetsen inge-

drukt wordt, is de snelheid lager resp. hoger. De

PITCH-LED (6) knippert.

8Schuifregelaar PITCH CONTROLom de snelheid

resp. de toonhoogte (±16%) te veranderen. De

regelaar functioneert pas, wanneer op de PITCH-

toets (5) gedrukt werd en de PITCH-LED (6) op-

licht.

9Jack REMOTE CONTROL(op de achterzijde van

de CD-speler) dient met bijgeleverde verbin-

dingskabel aangesloten te worden op de jack

REMOTE CONTROL (24) van de afspeeleenheid

10 START/PAUSE-toets ; bij elke druk op deze

toets wordt tussen afspelen (display ) en pauze

(display ) gewisseld

11 LOOP-toets om een bepaald fragment meerdere

keren te herhalen, zie hoofdstuk 5.7 “Een be-

paald fragment herhalen”

Abrir el presente manual en la página 3 de mane-

ra que se visualicen todos los elementos y cone-

xiones.

Indice de contenidos

1 Elementos y conexiones . . . . . . . . . . . . . 14

1.1 Unidad de mando . . . . . . . . . . . . . . . . . . . . 14

1.2 Unidad lector parte delantera . . . . . . . . . . . 15

1.3 Unidad lector parte trasera . . . . . . . . . . . . 15

2 Consejos de seguridad . . . . . . . . . . . . . . 15

3 Instalación . . . . . . . . . . . . . . . . . . . . . . . . 15

4 Conexiones . . . . . . . . . . . . . . . . . . . . . . . . 16

5 Funcionamiento . . . . . . . . . . . . . . . . . . . . 16

5.1 Lectura de CD . . . . . . . . . . . . . . . . . . . . . . 16

5.2 Visualización de la duración y función

OUTRO . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.2.1 Barra gráfica . . . . . . . . . . . . . . . . . . . . . . . 16

5.3 Conmutación entre Lectura título por título

y Lectura global . . . . . . . . . . . . . . . . . . . . . 16

5.4 Lectura de las primeras notas de un título . 17

5.5 Avance y retroceso rápidos, posiciona-

miento a un lugar preciso . . . . . . . . . . . . . . 17

5.6 Retorno a un lugar preciso . . . . . . . . . . . . . 17

5.7 Repetición de un fragmento dado . . . . . . . 17

5.8 Modificación de la velocidad y de la

altura tonal . . . . . . . . . . . . . . . . . . . . . . . . . 18

5.9 Adaptación del ritmo . . . . . . . . . . . . . . . . . 18

6 Arranque eléctrico . . . . . . . . . . . . . . . . . . 18

7 Mantenimiento del lector . . . . . . . . . . . . . 18

8 Características técnicas . . . . . . . . . . . . . 18

1 Elementos y conexiones

1.1 Unidad de mando (esquema 1)

1Funciones lector 1

2Funciones lector 2

3Visor multifunciones (esquema 2)

aSímbolo modo Lectura

bBarra gráfica: indica con su longitud la duración

restante de un título [se visualiza “REMAIN” (f)]

o la duración ya transcurrida de un título (se

apaga “REMAIN”)

cVisualización de “CONTINUE”: cuando la Lec-

tura global está activada mediante la tecla

CONT./SINGLE (13)

dVisualización de ”SINGLE”: cuando la Lectura

título por título está activada (automáticamente

despues de la conexión del lector CD)

eVisualización de “AUTO CUE” (siempre visua-

lizado con “SINGLE”): indica, cuando se ha

seleccionado un título, que el lector está en el

lugar preciso donde la música empieza y no en

el índice 00:00:00. El lugar se memoriza auto-

máticamente como punto de partida. Despues

del arranque del título, es posible volver a este

punto mediante la tecla CUE 1 (12) o CUE 2

(14).

fVisualización de “REMAIN”: cuando la dura-

ción restante de un título o de un CD se visua-

liza, ver también la posición 15 (tecla TIME)

gVisualización de la desviación regulada medi-

ante el potenciometro (8) con relación a la

velocidad standard

hSímbolo del modo Pausa

iNúmero de título

jVisualización de la duración: ver posición 15

(tecla TIME)

kVisualización de “OUTRO”: está iluminado

cuando la función OUTRO está activada medi-

ante la tecla TIME (15)

lVisualización de “LOOP”: cuando, para la

repetición de una pieza precisa, la tecla LOOP

(11) está pulsada

4Teclas TRACK y : selección de un título

Acada pulsación de la tecla , se avance de un

título. Con una pulsación de la tecla , se

vuelve al inicio del título en curso de lectura. Con

más pulsaciones en la tecla , se retrocede de

un título. Para retroceder varios títulos, mantener

la tecla correspondiente pulsada.

5Tecla PITCH: activación de la velocidad regulada

mediante el potenciometro PITCH CONTROL

(8); para la velocidad standard, la tecla no debe

estar pulsada, no se visualiza PITCH (6)

6Diodo PITCH: se ilumina cuando la tecla PITCH

(5) está activada y la velocidad regulada mediante

el potenciometro PITCH CONTROL (8).

7Teclas PITCH BEND: sincronización del ritmo de

un título leído en el lector 1 con el de un título

leído en el lector 2 o a la inversa. Durante que

una de las teclas está pulsada, la velocidad es

respectivamente más baja o más elevada, se ilu-

mina el diodo PITCH.

8Potenciometro PITCH CONTROL: modificación

de la velocidad y tambien de la altura tonal

(±16%). El potenciometro está activado sola-

mente cuando la tecla PITCH (5) está pulsada y

que el diodo PITCH (6) se ilumina.

9Toma REMOTE CONTROL: (en la parte trasera):

a conectar la toma REMOTE CONTROL (24) de

la unidad lector mediante el cable entregado

10 Tecla START/ PAUSE : cada pulsación permi-

te pasar del modo Lectura (visualización de ) al

modo Pausa (visualización de )

11 Tecla LOOP: para una repetición múltiple de un

segmento dado (ver capituló 5.7 “Repetición de

un fragmento dado”)

12 Tecla CUE 1: lectura de las primeras notas de un

título y retorno al lugar deseado, ver capituló 5.4

“Lectura de las primeras notas de un título” y 5.6

“Retorno a un lugar preciso”

13 Tecla CONT./SINGLE: conmutación entre Lec-

tura título por título y Lectura global.

Una vez el lector está conectado, la Lectura título

por título está activada [visualización de “SINGLE”

12 CUE 1-toets voor de korte voorbeluistering van

een track en om naar een willekeurige plaats

terug te keren, zie hoofdstuk 5.4 “Korte voorbelui-

stering van een track” resp. hoofdstuk 5.6 “Terug-

keren naar een willekeurige plaats in een track”

13 Toets CONT./SINGLE om te wisselen tussen af-

spelen van een individuele track of van de volle-

dige CD.

Bij inschakelen van de CD-speler is afspelen van

een individuele track geactiveerd [“SINGLE” (d)

op display]. Op het einde van een track schakelt

de CD-speler in pauze. Wanneer op de toets

CONT./SINGLE gedrukt wordt, verschijnt de mel-

ding “CONTINUE” (c) op het display, en na beëin-

diging van een track wordt automatisch de vol-

gende track afgespeeld.

14 CUE 2-toets voor de korte voorbeluistering van een

track en om terug te springen naar een tweede

plaats op een track, onafhankelijk van de CUE 1-

toets, zie hoofdstuk 5.4 “Korte voorbeluistering van

een track” resp. hoofdstuk 5.6 “Terugkeren naar

een willekeurige plaats in een track”.

15 TIME-toets om naar het display met tijdsaandui-

ding te schakelen en om de OUTRO-functie in te

schakelen

Beginstand:

Weergave van de resterende tijd van de

geselecteerde track

1ste keer drukken op de toets:

Weergave van de verstreken afspeeldtijd van

de geselecteerde track

2de keer drukken op de toets:

Weergave van de resterende tijd van de

geselecteerde track en inschakelen van de

OUTRO-functie om telkens de laatste 30

seconden van de volgende tracks af te spelen

(deze functie werkt pas vanaf de volgende

track, druk eventueel op de toets )

3de keer drukken op de toets:

Weergave van de resterende tijd van de volle-

dige CD

4de keer drukken op de toets:

Terugschakelen naar de beginstand

16 SEARCH-toetsen en om versneld

vooruit en achteruit te zoeken.

Wanneer een van de toetsen ingedrukt gehouden

wordt, zoekt de CD-speler versneld vooruit resp.

achteruit.

Door in pauzemodus op de SEARCH-toetsen te

drukken, kunt u een bepaalde plaats in een track

tot op een frame nauwkeurig opzoeken (1 frame

= 1/75 seconde). Bij elke druk op een van de

SEARCH-toetsen wordt een frame vooruit- resp.

achteruitgesprongen.

17 OPEN / CLOSE-toets om de CD-lade te openen

en te sluiten [zoals toets OPEN/CLOSE (19) op

de afspeeleenheid]; tijdens het afspelen is de

overeenkomstige CD-lade beveiligd tegen onbe-

doeld openen

1.2 Afspeeleenheid frontpaneel (figuur 3)

18 CD-lade

19 OPEN / CLOSE-toets om de CD-lade te openen

en te sluiten [zoals toets OPEN/CLOSE (17) op

de stuureenheid]

20 POWER-schakelaar voor in-/uitschakelen

1.3 Afspeeleenheid achterzijde (figuur 4)

21 6,3mm-monojack om een mengpaneel aan te slui-

ten voor de faderstart van afspeelmechanisme 2

22 digitale audio-uitgang van afspeelmechanisme 2

23 analoge audio-uitgang (L/R) van afspeelmecha-

nisme 2

24 Jack REMOTE CONTROL dient met bijgeleverde

verbindingskabel aangesloten te worden op de

jack REMOTE CONTROL (9) van de stuureen-

heid

25 digitale audio-uitgang van afspeelmechanisme 1

26 6,3mm-monojack om een mengpaneel aan te slui-

ten voor de faderstart van afspeelmechanisme 1

27 analoge audio-uitgang (L/R) van afspeelmecha-

nisme 1

28 Netsnoer voor aansluiting op de netstroom 230V~/

50Hz

2 Veiligheidsvoorschriften

Dit toestel is in overeenstemming met de EU-richtlijn

89/336/EEG voor elektromagnetische compatibiliteit

en 73/23/EEG voor toestellen op laagspanning.

De netspanning (230V~) waarmee dit toestel ge-

voed wordt is levensgevaarlijk! Open het toestel

niet, want door onzorgvuldige ingrepen loopt u het

risico van een elektrische schok. Bovendien ver-

valt elke garantie bij het eigenhandig openen van

het toestel.

Let bij ingebruikname eveneens op het volgende:

●Opgelet! Kijk bij geopende CD-lade niet in het CD-

binnenwerk, want eventueel actieve laserstralen

kunnen aanleiding geven tot oogletsels.

●Het toestel is enkel geschikt voor gebruik binnens-

huis.

●De warmte die in het toestel ontstaat, moet door

ventilatie afgevoerd worden. Zorg er daarom voor,

dat de ventilatieopeningen aan de zijkanten van de

kast door geen enkel voorwerp afgedekt worden.

●Zorg ervoor dat u niets in de ventilatieopeningen

steekt! Er bestaat immers gevaar voor elektrische

schokken.

●Schakel het toestel niet in en trek onmiddellijk de

stekker uit het stopcontact wanneer:

het toestel of het netsnoer zichtbaar beschadigd is,

2. er een defect zou kunnen optreden nadat het

toestel bijvoorbeeld gevallen is,

3. het toestel slecht functioneert.

Het apparaat moet in elk geval hersteld worden

door een gekwalificeerd vakman.

●Een beschadigd netsnoer mag enkel door de fabri-

kant of door een gekwalificeerd persoon hersteld

worden.

●Trek de stekker nooit met het snoer uit het stop-

contact.

●In geval van ongeoorloofd of verkeerd gebruik of

van herstelling door een niet-gekwalificeerd per-

soon vervalt de garantie bij eventuele schade.

●Wanneer het toestel definitief uit bedrijf genomen

wordt, bezorg het dan voor verwerking aan een

plaatselijk recyclagebedrijf.

(d)]. Al final de un título, el lector pasa en modo

Pausa. Cuando la tecla CONT./SINGLE está pul-

sada, se visualiza “CONTINUE” (c) se visualiza, al

final de un título, el título siguiente se lee automáti-

camente.

14 Tecla CUE 2: lectura de las primeras notas de un

título y retorno a un segundo lugar independiente

de la tecla CUE 1 (ver capituló 5.4 “Lectura de las

primeras notas de un título” y 5.6 “Retorno a un

lugar preciso”)

15 Tecla TIME: conmutación de la visualización de la

duración y activación de la función OUTRO:

Reglaje de base: visualización de la duración

restante del título en curso

1. pulsación: visualización de la duración ya

leída del título en curso

2. pulsación: visualización de la duración

restante del título en curso y

activación de la función

OUTRO para leer los 30 últi-

mos segundos de los títulos

siguientes (esta función está

activada solamente a partir

del título siguiente, si es

necesario, pulsar la tecla ).

3. pulsación: visualización de la duración

restante de todo el CD

4. pulsación: retorno a la visualización de

base

16 Teclas SEARCH et : avance y retorno

Si una de las teclas está pulsada, el lector efec-

tua un avance o un retroceso rápido.

En modo Pausa, esta función permite posicio-

narse a un lugar preciso por espacio de 1 frame

(1 frame = 1/75 segundo).Acada pulsación de una

de las teclas SEARCH, se avanza/retrocede de

un frame.

17 Tecla OPEN/CLOSE: abertura y cierre del com-

partimiento CD [como la tecla OPEN/CLOSE

(19) de la unidad lector]; durante la lectura, el

compartimiento está cerrado, evitando de esta

manera cualquier abertura por inadvertencia

1.2 Unidad lector parte delantera (esquema 3)

18 Compartimiento CD

19 Tecla OPEN/CLOSE para abrir y cerrar el com-

partimiento CD [como la tecla OPEN/CLOSE

(17) de la unidad de mando]

20 Interruptor POWER: Marcha/Paro

1.3 Unidad lector parte trasera (esquema 4)

21 Toma Jack 6,35 hembra mono: conexión a una

mesa de mezclas para el arranque eléctrico del

lector 2

22 Salida audio digital del lector 2

23 Salida audio analógica (L/R = I/D) del lector 2

24 Toma REMOTE CONTROL a conectar a la toma

REMOTE CONTROL (9) de la unidad de mando

vía el cable de conexión entregado

25 Salida audio digital del lector 1

26 Toma jack 6,35 hembra mono para conectar una

mesa de mezclas para el arranque eléctrico del

lector 1

27 Salida audio analógica (L/R = I/D) del lector 1

28 Conexión de red 230V~/50Hz

2 Consejos de seguridad

El CD-250DJ responde a la normativa 89/336/CEE

referente a la compatibilidad electromagnética y a la

normativa 73/23/CEE relativa a los aparatos de baja

tensión.

Está alimentado por una tensión peligrosa de

230V~. No tocar nunca el interior del aparato ya

que en caso de una mala manipulación podría sufrir

una descarga eléctrica mortal. Igualmente, la aber-

tura del aparato anula cualquier tipo de garantía.

Respetar los siguientes puntos:

●Atención! No mirar nunca el compartimiento CD si

está abierto. Los rayos láser podrían causar pro-

blemas en la visión.

●Este aparato está concebido para una utilización

en interiores.

●El calor desprendido por el aparato debe eva-

cuarse por una circulación de aire correcta. No

obstruir nunca las rejillas de ventilación por ningún

objeto.

●No poner nada dentro las rejillas de ventilación:

podría electrocutarse.

●No conectarlo y desconectarlo de inmediato ya que:

1. el aparato o el cable de red presenta desperfec-

tos.

2. después de una caída o accidente parecido el

equipo pueda estar dañado.

3. aparecen disfunciones.

Llamar a un técnico especialista para efectuar las

reparaciones.

●Solamente el fabricante o un técnico habilitado

pueden reemplazar el cordón de red dañado.

●No desconectar el aparato tirando del cable de

conexión.

●Declinamos cualquier responsabilidad en caso de

daños si el aparato se utiliza por cualquier otro fin

que no sea el adecuado, no está utilizado o repa-

rado correctamente.

●Una vez el aparato es retirado definitivamente del

circuito de distribución, debe depositarse en una

fábrica de reciclaje adaptada.

3 Instalación

Las dos unidades están preparadas para una insta-

lación en rack (482mm/19") y también pueden po-

nerse directamente sobre una mesa. Vigilar mientras

tanto a que la unidad lector esté posicionada hori-

zontalmente (CD plano); por contrapartida, la unidad

de mando puede posicionarse de manera vertical.

Para una instalación en rack, se necesitan 2 espa-

cios (= 89mm) para cada unidade.

3 Installatie

De afspeel- en stuureenheid zijn ontworpen voor in-

bouw in een rack (482mm/19”). Ze kunnen echter

ook als vrijstaand tafelmodel gebruikt worden. De af-

speeleenheid moet in ieder geval horizontaal ge-

plaatst worden (de CD’s liggend), terwijl men de stu-

ureenheid in een willekeurige positie kan inbouwen,

zelfs gekanteld. Voor de inbouw in een rack zijn voor

de stuur- en afspeeleenheid telkens 2 rack-eenhe-

den (= 89mm) vereist.

4 De CD-speler aansluiten

De in- en uitgangen mogen enkel aangesloten en ge-

wijzigd worden, wanneer het toestel uitgeschakeld is.

1) Verbind stuureenheid en afspeeleenheid met be-

hulp van de bijgeleverde verbindingskabel via de

jacks REMOTE CONTROL (9+24). Steek daarbij

het uiteinde met de ontstoringsspoel (klein kastje)

in de jack (24) van de afspeeleenheid.

2) Verbind de uitgangsjacks LINE OUT (23 + 27) via

cinch-kabels met de overeenkomstige lijningan-

gen op het mengpaneel of de versterker.

Indien het mengpaneel of de versterker over

digitale ingangen beschikt, dienen deze voor de

optimale signaalverbinding met de digitale uitgan-

gen DIGITAL OUT (22 + 25) verbonden te worden.

3) Verbind het mengpaneel via kabels met de jacks

START/PAUSE (21+ 26) van de afspeeleenheid

voor de faderstart en -stop vanap een mengpaneel

met contactsturing (zie hoofdstuk 6 “Faderstart”).

4) Steek pas na aansluiting van alle toestellen de

netstekker in een stopcontact (230V~/50Hz).

5 Werking

5.1 Een CD afspelen

1) Schakel met de POWER-schakelaar (20) de CD-

speler in. Wanneer er geen CD in de lade ligt, ver-

schijnt na korte tijd de melding “nodisc” op het dis-

play (3).

2) Druk op de toets OPEN/CLOSE (17 of 19) om de

CD-lade (18) te openen. Op het display verschijnt

de melding “OPEN”.

3) Leg een CD in de lade met het label naar boven

en sluit de CD-lade opnieuw met de OPEN /

CLOSE-toets. Na korte tijd verschijnt het totale

aantal tracks (i) en de totale speelduur van de CD

(j) op het display. Vervolgens wordt de speelduur

van de eerste track (j) weergegeven.

[Wenst u na het inleggen van de CD automa-

tisch de eerste track te starten, dan kunt u de lade

ook met de START/PAUSE-toets (10) sluiten.]

4) Om met de eerste track van de CD te starten,

drukt u op de toets (10) [indien de CD-lade met

de OPEN/CLOSE-toets (17 of 19) gesloten werd].

Wenst u met een andere track te beginnen,

druk dan eerst meerdere keren op de toets of

(4) tot het gewenste tracknummer (i) op het

display verschijnt. Start vervolgens het afspelen

met de toets . Zolang de CD afgespeeld wordt,

ziet u het symbool (a) op het display.

5) Het afspelen kan op elk moment met de toets

onderbroken worden. Op het display verschijnt

het pauzesymbool (h), en de CUE-toetsen (12

+ 14) knipperen. Druk nogmaals op de toets

om de CD verder af te spelen.

6) Zowel tijdens het afspelen van de CD als bij inge-

schakelde pauze kan met behulp van de TRACK-

toetsen (4) een andere track geselecteerd wor-

den. Door op de toets te drukken, wordt

telkens een track verder gesprongen.

Door op de toets te drukken, springt de CD-

speler terug naar het begin van de geselecteerde

track. Door verschillende keren op de toets te

drukken, wordt telkens een track teruggesprongen.

U kunt de toets ook ingedrukt houden om deze fun-

ctie over verschillende tracks te laten werken.

7) Bij inschakelen van de CD-speler is steeds afspe-

len van een individuele track geactiveerd; op het

display verschijnt de melding “SINGLE” (d). Op

het einde van een track schakelt de CD-speler in

pauze. Wenst u echter automatisch de volgende

track af te spelen, dan dient de toets CONT./

SINGLE (13) naar afspelen van de volledige CD

geschakeld worden. Op het display verschijnt de

melding “CONTINUE” (c).

8) Wenst u het afspelen van een CD voortijdig te

beëindigen, schakel dan met de toets in pauze.

Vervolgens kan de CD-lade (18) met de OPEN/

CLOSE-toetsen (17 of 19) geopend worden.

Opmerking: Zolang de CD afgespeeld wordt, is

de CD-lade beveiligd tegen onbedoeld openen.

9) Alvorens de CD-speler uit te schakelen, dient u

met behulp van de OPEN/CLOSE-toetsen (17 of

19) de CD-lade steeds te sluiten.. Zo vermijdt u dat

er vuil in het laser-aftastsysteem geraakt. Schakel

de CD-speler vervolgens met de POWER-schake-

laar (20) uit.

5.2 Weergave van de afspeeltijd en de

OUTRO-functie

In de beginstand na inschakelen worden op het dis-

play (3) tijdens het afspelen van een CD en bij inge-

schakelde pauze de nummer (i) en de resterende tijd

(j) van de geselecteerde track weergegeven. Voor

weergave van de resterende tijd verschijnt de mel-

ding “REMAIN” (f) op het display. De tijd wordt in

minuten (M) en seconden (S) weergegeven, waarbij

de seconden nog eens in 75 “frames” (F) verdeeld

zijn (1 frame = 1/75 seconde). Door verschillende ke-

ren op de TIME-toets (15) te drukken, kunt u de vol-

gende tijdsinformatie oproepen evenals de OUTRO-

functie selecteren:

1ste keer drukken op de toets

de verstreken afspeeltijd van de geselecteerde track

(de melding “REMAIN” verdwijnt van het display)

2de keer drukken op de toets

de OUTRO-functie om telkens de laatste 30 se-

conden van de volgende tracks af te spelen (deze

functie werkt pas vanaf de volgende track – druk

eventueel op de toets ); de resterende tijd van

de geselecteerde track wordt weergegeven

3de keer drukken op de toets

de resterende tijd van de volledige CD; de bargra-

fiek (b) verdwijnt van het display

4de keer drukken op de toets

de beginstand wordt opnieuw weergegeven

4 Conexiones

Todas las conexiones deben efectuarse o modifi-

carse con el aparato desconectado.

1) Conectar las dos unidades mediante el cable de

conexión entrgado con las conexiones REMOTE

CONTROL (9 + 24). Poner la extremidad con la

bobina en la toma (24) de la unidad lector.

2) Conectar las tomas de salida LINE OUT (23 + 27)

vía cables RCA a las entradas correspondientes

Line de la mesa de mezclas o del amplificador.

Si la mesa de mezclas o el amplificador está

dotado de entradas digitales, deben conectarse

estas últimas a las salidas digitales DIGITAL OUT

(22 + 25) para una conexión óptima.

3) Para un arranque o paro a distancia vía una mesa

de mezclas dotada de un mando por contacto,

conectar las tomas START/PAUSE (21 + 26) de la

unidad lector vía cables a la mesa de mezclas

(ver capituló 6 “Arranque eléctrico”).

4) Una vez el conjunto de las conexiones se ha efec-

tuado, conectar el lector a una toma de red 230V~/

50Hz.

5 Funcionamiento

5.1 Lectura de CD

1) Conectar el lector mediante el interruptor POWER

(20): “no disc” se visualiza cuando no hay ningún

CD insertado.

2) Abrir el compartimiento CD (18) mediante la tecla

OPEN/CLOSE (17 o 19), se visualiza “OPEN”.

3) Insertar un CD, inscripción en la parte de arriba y

cerrar el compartimiento CD mediante la tecla

OPEN/CLOSE. Poco despues, el visor indica el

número total de títulos (i) y la duración total del

CD (j), despues la duración del primer título (j) se

visualiza.

[Si despues de haber insertado un CD, se

quiere empezar automáticamente con el primer

título, cerrar el compartimiento mediante la tecla

(10)].

4) Para arrancar con el primer título, pulsar la tecla

(10) [si el compartimiento se ha cerrado medi-

ante la tecla OPEN/CLOSE (17 o 19)].

Si se desea empezar mediante otro título,

pulsar la tecla o tantas veces como sea

necesario, hasta que el número de título deseado

(i) se visualiza. Arrancar seguidamente la lectura

mediante la tecla ; el símbolo (a) se visua-

liza durante la duración de toda la lectura.

5) La lectura puede interrumpirse en cualquier

momento mediante la tecla . El símbolo Pausa

(h) se visualiza, las teclas CUE (12 +14) par-

padean. Para reemprender la lectura, pulsar de

nuevo la tecla .

6) Durante la lectura o en modo Pausa, se puede

seleccionar mediante las teclas TRACK (4) otor

título: a cada pulsación de la tecla , se avanza

de un título.

Pulsando la tecla , se vuelve al debut del

título en curso. Con varias pulsaciones de la tecla

, se retrocede de un título. Para saltar varios

títulos, mantener la tecla correspondiente pulsa-

da.

7) Despues de la conexión, el lector está en Lectura

título por título; el visor indica “SINGLE” (d);

cuando un título se ha terminado, el lector pasa a

modo Pausa al debut del título siguiente. Si este

último debe leerse de manera automática, es

necesario poner el lector mediante la tecla

CONT./SINGLE (13) en Lectura global. El visor

indica “CONTINUE” (c).

8) Si se desea parar la lectura de un CD antes de

todo, poner el lector Pausa mediante la tecla .

Abrir el compartimiento CD (18) mediante la tecla

OPEN/CLOSE (17 o 19).

Consejo: El compartimiento está cerrado durante

la lectura.

9) Antes de apagar el lector, cerrar siempre los com-

partimientos mediante las teclas OPEN/CLOSE

(17 o 19) de manera que se proteja el sistema

láser de la suciedad.Apagar seguidamente el lec-

tor mediante el interruptor POWER (20).

5.2 Visualización de la duración y función

OUTRO

La visualización de base indica en modo Lectura o

Pausa el número (i) y la duración restante (j) del

título en curso de lectura. “REMAIN” (f) indica la

duración restante. El visor indica la duración en

minutos (M), segundos (S), estos últimos están divi-

didos en “frames” (F) (1 frame = 1/75 segundo). Con

varias pulsaciones de la tecla TIME (15), se pueden

visualizar las informaciones siguientes y seleccionar

la función OUTRO:

1. pulsación

la duración transcurrdia del título en curso

(“REMAIN” se borra)

2. pulsación

la función OUTRO para leer los 30 últimos se-

gundos de los títulos siguientes (esta función está

activada solamente a partir del título siguiente, si

es necesario, pulsar la tecla ); visualización de

la duración restante del título en curso

3. pulsación

la duración restante del CD; la barra gráfica (b)

se apaga

4. pulsación

retorno a la visualización de base

5.2.1 Barra gráfica

Es posible visualizar, además de lo que se visualiza

en visor, la duración restante o ya transcurrida del

título en la barra (b) en función de su longitud. Los 30

últimos segundos de un título se señalan en la barra

gráfica para su parpadeo en su totalidad, los 15 últi-

mos segundos con un parpadeo más rápido.

Remarca: cuando se visualiza la duración restante

del CD, la barra gráfica se apaga.

5.3 Conmutación entre Lectura título por tí-

tulo y Lectura global

Despues de la conexión del lector, la Lectura título

por título queda activada por defecto: está previsto

especialmente para una utilización en discoteca:

1. El visor indica “SINGLE” (d).

5.2.1 Bargrafiek

Door de lengte van de bargrafiek (b) wordt boven-

dien de resterende tijd of de verstreken afspeeltijd

van een track, afhankelijk van de instelling, grafisch

voorgesteld. De bargrafiek geeft de laatste 30 secon-

den van een track aan door over de volledige lengte

te knipperen. Tijdens de laatste 15 seconden gaat de

bargrafiek sneller knipperen.

Opmerking: Bij de weergave van de resterende tijd

van de volledige CD wordt de bargrafiek niet op het

display weergegeven.

5.3 Wisselen tussen afspelen van een indivi-

duele track of van de volledige CD

Na inschakelen van de CD-speler is steeds de mo-

dus Afspelen van een individuele track geacti-

veerd. Deze instelling is speciaal voor gebruik in een

discotheek bedoeld:

1. Op het display verschijnt de melding “SINGLE” (d).

2. Bij de selectie van een track staat de CD-speler

precies op de plaats, waar de muziek begint, dus

niet bij de tijdsindex 00:00:00. Deze plaats wordt

tegelijk als startpunt automatisch opgeslagen. De

melding “AUTO CUE” (e) verschijnt op het display.

Nadat het afspelen van een track begonnen is,

kunt u met de toetsen CUE 1 (12) of CUE 2 (14)

naar dit startpunt terugspringen.

3. Na het afspelen van een track schakelt de CD-

speler weer in pauze exact op de plaats, waar de

muziek van de volgende track begint. Deze plaats

wordt dan als het nieuwe startpunt opgeslagen.

Wenst u alle tracks na elkaar continu af te spelen,

schakel dan met behulp van de toets CONT./

SINGLE (13) naar Afspelen van de volledige CD:

1. Op het display verschijnt de melding “CONTI-

NUE” (c), terwijl “SINGLE” (d) en “AUTO CUE” (e)

van het display verdwijnen.

2. De pauzes tussen de tracks blijven behouden.

Om terug te schakelen naar Afspelen van een indivi-

duele track drukt u opnieuw op de toets CONT./

SINGLE (13).

5.4 Korte voorbeluistering van een track

1) Leg eerst een CD in de speler en ga met de toets

resp. (4) naar de gewenste track. (Indien de

modusAfspelen van de volledige CD geactiveerd is

en reeds een track afgespeeld wordt, dient u de

CD-speler eerst met de toets in de pauzestand

de zetten.)

2) Wacht eventueel tot de speelduur (j) van de track

weergegeven wordt. Houd dan de toets CUE 1

(12) of CUE 2 (14) ingedrukt. De track wordt afge-

speeld tot dat opnieuw op de toets wordt gedrukt.

3) Na loslaten van de CUE-toets keert de CD-speler

terug naar het begin van de track. Druk op de

toets (10) om de track te starten.

5.5 Versneld vooruit en achteruit zoeken,

een bepaalde plaats in een track precies

opzoeken

Wenst u tijdens het afspelen versneld vooruit of ach-

teruit te zoeken op de CD, houd dan de toets

resp. (16) ingedrukt. Bij ingeschakelde pauze

kan met de functie vooruit/achteruit zoeken een

bepaalde plaats tot op een frame nauwkeurig opge-

zocht worden (1 frame = 1/75 seconde). Door op de

toets of te drukken, wordt telkens een

frame vooruit- resp. achteruitgesprongen.

Opmerkingen:

a. In de modus Afspelen van een individuele track

keert de CD-speler terug tot aan het begin van de

geselecteerde track. Daarna schakelt het toestel

naar normaal afspelen. Wanneer met vooruit zoe-

ken de volgende track bereikt wordt, schakelt de

CD-speler na loslaten van de toets in pauze.

b. In de modus Afspelen van de volledige CD werkt

de functie vooruit/achteruit zoeken ook over

meerdere tracks. Het zoeken stopt, wanneer het

einde van de CD bereikt is. Bij bereiken van het

begin van de CD schakelt de CD-speler naar nor-

maal afspelen.

c. In de pauzemodus wordt na vooruit/achteruit zoe-

ken de geselecteerde plaats continu herhaald tot

opnieuw op de toets (10) gedrukt wordt.

5.6 Terugkeren naar een willekeurige plaats

in een track

1) Schakel tijdens het afspelen van een track met de

toets (10) in pauze, wanneer de plaats bereikt

is, naar welke later teruggesprongen moet wor-

den. De toetsen CUE 1 (12) en CUE 2 (14) knip-

peren.

2) Indien nodig kunt u met de toetsen en

(16) de plaats nauwkeurig opzoeken.

3) Druk even op de toets CUE 1 (12). Hierdoor wordt

de plaats intern gemarkeerd. De toets licht nu

continu op.

4) Herstart het afspelen met de toets .

Opgelet: Druk nu niet op de toets of (4).

Hierdoor wist u de gemarkeerde plaats.

5) Met behulp van de toets CUE 1 kan de CD-speler

nu terugkeren naar de gemarkeerde plaats. De

afspeeleenheid staat dan in de pauzestand.

6) Start het afspelen met de toets , of druk

opnieuw op de toets CUE 1 en houd deze inge-

drukt. Na loslaten van de toets CUE 1 staat de

afspeeleenheid weer op de gemarkeerde plaats in

pauze. Door de toets CUE 1 opnieuw ingedrukt te

houden, kunnen vanaf de gemarkeerde plaats

zoveel herhalingen gemaakt worden als gewenst.

7) Met behulp van de toets CUE 2 (14) kan een

tweede plaats onafhankelijk van de eerste gemar-

keerd worden. Volg hiervoor dezelfde procedure als

voor de toets CUE 1, beschreven in punten 1–6.

Opmerking: Het terugkeren naar de eerste of

tweede gemarkeerde plaats mag enkel gebeuren

tijdens de modus normaal afspelen (gestart met

de toets ). Zo niet, wordt met de toetsen CUE 1

en CUE 2 dezelfde plaats gemarkeerd.

5.7 Een bepaald fragment herhalen

1) Zoek het startpunt van waar de herhaling moet

beginnen (punt A in figuur 5). Schakel met de

toets (10) in pauze. De toetsen CUE 1 (12) en

CUE 2 (14) knipperen.

2) Indien noodzakelijk, kunt u het startpunt met de

toetsen en (16) nauwkeuriger zoeken.

2. Durante la selección de un título, el lector CD está

exactamente al lugar donde la música empieza y

no en el índice 00:00:00. Este lugar está memo-

rizado automáticamente como punto de partida:

el visor indica “AUTO CUE” (e). Despues del

arranque del título, es posible de volver al punto

de partida mediante la tecla CUE 1 (12) o CUE 2

(14).

3. Despues de la lectura de un título, el aparato pasa

a modo Pausa exactamente al lugar donde la

música de la pieza siguiente empieza. Esta posi-

ción está entonces memorizada como nuevo

punto de partida.

Si otro título debe leerse seguidamente, conmutar

mediante la tecla CONT./SINGLE (13) a Lectura

global:

1. El visor indica “CONTINUE” (c), las indicaciones

“SINGLE” (d) y “AUTO CUE” (e) se apagan.

2. Las pausas entre los títulos se mantienen.

Para volver a una Lectura título por título, pulsar la

tecla CONT./SINGLE (13) de nuevo.

5.4 Lectura de las primeras notas de un título

1) Una vez el CD está insertado, ponerse en el título

deseado mediante la tecla o (4) (si la Lec-

tura global está activada y si un título en curso de

lectura, poner en primer lugar el lector en Pausa

mediante la tecla ).

2) Esperar eventualemente hasta que la duración (j)

del título se visualice. Mantener seguidamente la

tecla CUE 1 (12) o CUE 2 (14) pulsada; el título es

leido mientras la tecla está pulsada.

3) Cuando se deja la tecla CUE, el lector vuelve al

debut del título. Para arrancar el título, pulsar la

tecla (10).

5.5 Avance y retroceso rápidos,

posicionamiento a un lugar preciso

Si durante la lectura, se desea avanzar o retroceder,

mantener respectivamente la tecla o (16)

pulsada. En modo Pausa, se puede posicionar medi-

ante esta función e un lugar preciso por espacio de

1 frame (1 frame = 1/75 segundo). A cada pulsación

de la tecla o , se avanza o retrocede de un

frame.

Remarcas:

a. Durante la Lectura título por título, el retroceso

rápido va solamente haste el principio del título en

curso, despues el lector pasa a lectura normal.

Cuando mediante el avance rápido el título

siguiente está en espera, el lector pasa a modo

Pausa cuando se deja de pulsar la tecla .

b. Durante la Lectura global, el avance/retorno pasa

sobre variso títulos y se termina al final del CD.

Cuando el principio del CD está en espera, el

aparato pasa a lectura normal.

c. En modo Pausa, despues de un avance/retro-

ceso rápido, el lugar se repite con una pulsación

de la tecla (10).

5.6 Retorno a un lugar preciso

1) Durante la lectura de un título, poner el lector en

Pausa [ (10)] cuando el lugar, donde se

deberá hacer el retorno hacia atrás, está en

espera. Las teclas CUE 1 (12) y CUE 2 (14) par-

padean.

2) Si es necesario, posicionarse en el lugar con pre-

cisión mediante las teclas y (16).

3) Pulsar la tecla CUE 1 (12) brevemente. El lugar

queda marcado, la tecla se ilumina de manera

continua.

4) Arrancar de nuevo la lectura mediante la tecla .

Atención: no pulsar las teclas o (4), se

borraría la marca.

5) Mediante la tecla CUE 1, se puede volver al lugar

marcado, el lector está entonces en modo Pausa.

6) Arrancar de nuevo la lectura mediante la tecla ,

o pulsar de nuevo la tecla CUE 1 y mantenerla

pulsada. Cuando se deja, el lector está de nuevo

en modo Pausa en el lugar marcado. Con una

nueva pulsación de la tecla CUE 1 se puede repe-

tir el trozo a partir del lugar marcado tantas veces

como se desee.

7) Mediante la tecla CUE 2 (14), se puede marcar

otor lugar, independiente del primero. Proceder

como con la tecla CUE 1 (descripción en los pun-

tos 1–6).

Consejo: el retorno a la primera o segundo mar-

ca debe efectuarse durante una lectura normal

(lectura arrancada mediante la tecla ). En el

caso contrario, las teclas CUE 1 y CUE 2 marcan

el mismo lugar.

5.7 Repetición de un fragmento dado

1) Posicionarse en el punto de partida de la repeti-

ción (punto A, esquema 5); mediante la tecla

(10), poner el lector en Pausa. Las teclas CUE 1

(12) y CUE 2 (14) parpadean.

2) Si se desea, se puede posicionar en el punto de

partida con precisión mediante las teclas y

(16).

3) Pulsar la tecla CUE 1 (12) brevemente: (no la

tecla CUE 2!). La tecla CUE 1 se ilumina en con-

tinuo.

4) Empezar la lectura mediante la tecla .

5) Al punto B, donde la repetición se termina a partir

de la cual el lector vuelve al punto A, pulsar la

tecla LOOP (11). Se visualiza “LOOP” (l) y el frag-

mento comprendido entre los puntos A y B se

repite de manera continua.

Repetición de un fragmento ➄

6) Si la repetición debe ser interrumpida y la lectura

del título puede seguir de manera normal, pulsar

de nuevo la tecla LOOP o la tecla (4).

Pause

Start

CUE 1 4.

LOOP

Druk kort op de toets CUE 1 (12) (niet toets CUE2!).

De toets CUE 1 licht nu continu op.

4) Start het afspelen met de toets .

5) Druk aan punt B op de LOOP-toets (11). Dit is de

plaats waar de herhaling eindigt en van waar naar

puntAteruggesprongen moet worden. Op het dis-

play verschijnt de melding “LOOP” (l), en het frag-

ment tussen de punten A en B wordt continu her-

haald.

bepaald fragment herhalen ➄

6) Om de herhaling te beëindigen en de track nor-

maal verder af te spelen, drukt u opnieuw op de

LOOP-toets of op de toets (4).

5.8 Afspeelsnelheid en toonhoogte

veranderen

Om de afspeelsnelheid en bijgevolg de toonhoogte te

veranderen (±16%), drukt u op de PITCH-toets (5).

De LED PITCH (6) licht op, en de snelheid kan nu met

behulp van de schuifregelaar PITCH CONTROL (8)

veranderd worden. Op het display wordt de met de

schuifregelaar ingestelde procentuele afwijking ten

opzichte van de standaardsnelheid (g) weergegeven.

Met behulp van de PITCH-toets kan tussen de

met de schuifregelaar ingestelde snelheid en de

standaard afspeelsnelheid omgeschakeld worden.

5.9 Het ritme afstemmen

Indien de afspeelsnelheid van een track van afspeel-

mechanisme 1 werd afgestemd op de snelheid van

een track van afspeelmechanisme 2, betekent dit

niet dat de “beat” van beide tracks gelijk is. Houd

hiervoor de toets PITCH BEND

of +(7) ingedrukt

tot dat de beats (het ritme) gelijk lopen. Zolang een

van de toetsen PITCH BEND ingedrukt gehouden

wordt, loopt de track iets langzamer (toets

) of snel-

ler (toets +), en de PITCH-LED (6) knippert.

Opmerking: De toets PITCH BEND +is bij een af-

speelsnelheid van +16% niet werkzaam; de toets

bij een snelheid van

16%.

6 Faderstart

De CD-speler kan via een mengpaneel met contact-

sturing op afstand aangestuurd worden. Bij het ope-

nen van de overeenkomstige schuifregelaar op het

mengpaneel wordt een schakelaar in het meng-

paneel gesloten. Hierdoor start de CD-speler. Bij het

sluiten van de schuifregelaar, gaat de schakelaar in

het mengpaneel weer open; hierdoor schakelt de

CD-speler in pauze. Op het mengpaneel mogen de

faderstartcontacten massageschakeld zijn, maar niet

spanninggeschakeld!

Schakel de CD-speler en het mengpaneel eerst

uit, om besturingsfouten te vermijden. Sluit de over-

eenkomstige faderstartjacks op het mengpaneel via

een verbindingskabel (zie figuur 6) aan op de jack

START/PAUSE 1 (26) resp. START/PAUSE 2 (21).

Mengpaneel

Verbindingskabel voor de faderstart

met 6,3mm-monojack ➅

Via de monitorfunctie van het mengpaneel kan bij

gesloten fader een track van de CD voorbeluisterd

worden:

1) Spring met behulp van de toetsen en (4)

naar de gewenste track.

2) Houd de toets CUE 1 (12) of CUE 2 (14) inge-

drukt. De track wordt afgespeeld tot dat opnieuw

op de toets gedrukt wordt.

3) Na loslaten van de CUE-toets springt de CD-speler

terug naar het begin van de track. Schuif de fader

open om het afspelen van de track te starten.

7 Onderhoud van de CD-speler

Bescherm de CD-speler tegen stof, trillingen, rechts-

treeks zonlicht, hoge vochtigheid en warmte (toege-

laten omgevingstemperatuur 0–40°C). Verwijder het

stof met een zacht, droog doek. Gebruik zeker geen

chemicaliën of water

Opmerking in verband met klankstoringen en

leesfouten

Sigarettenrook dringt makkelijk in alle openingen van

de CD-speler en zet zich ook af op de optische

onderdelen van het laser-aftastsysteem. Deze aans-

lag kan leiden tot leesfouten en klankstoringen.

Omdat sigarettenrook niet steeds te vermijden valt,

bv. in een discotheek, moet de CD-speler door een

vakman gereinigd worden. De kosten voor deze reini-

ging draagt de koper, ook tijdens de garantietermijn!

8 Technische gegevens

D/A-omzetter: . . . . . . . . . 1bit

Oversampling: . . . . . . . . . 8-voudig

Frequentiebereik: . . . . . . . 20–20000Hz

THD: . . . . . . . . . . . . . . . . < 0,1%

Kanaalscheiding: . . . . . . . > 80dB

Dynamisch bereik: . . . . . . > 90dB

Signaal/Ruis-verhouding: > 80dB

Wow en flutter: . . . . . . . . . niet meetbaar

(kwartsprecisie)

Uitgang

analoog: . . . . . . . . . . . . 2,0V

digitaal: . . . . . . . . . . . . 3,5V

Voedingsspanning: . . . . . 230V~/50Hz/15VA

Toegelaten omgevings-

temperatuurbereik: . . . . . 0–40°C

Afmetingen (B x H x D)

Afspeeleenheid: . . . . . . 482 x 90 x 260mm, 2HE

Stuureenheid: . . . . . . . 482 x 90 x 70 mm, 2 HE

Gewicht: . . . . . . . . . . . . . . 6,5 kg

Opgemaakt volgens de technische gegevens van de

fabrikant. Deze behoudt zich het recht voor de tech-

nische gegevens te veranderen.

Start

Pause

Start

CUE 1 4.

LOOP

5.8 Modificación de la velocidad y de

la altura tonal

Para modificar la velocidad y consiguientemente la

altura tonal ±16%, pulsar la tecla PITCH (5); el diodo

PITCH (6) se ilumina. Modificar la velocidad medi-

ante el potenciometro PITCH CONTROL (8); en

visor, se visualiza la variación en porcentage entre la

velocidad regulada y la velocidad standard (g).

La tecla PITCH permite pasar de la velocidad re-

gulada a la velocidad standard y a la inversa.

5.9 Adaptación del ritmo

Si la velocidad de un título en el lector 1 está adap-

tada a la velocidad de otro título en el lector 2, los rit-

mos de las dos piezas no coinciden. Para hacerlo,

mantener la tecla PITCH BEND

o +(7) pulsada

hasta que coincidan los dos ritmos.

Durante que una de las teclas PITCH BEND está

pulsada, el título se lee más lentamente (tecla

) o

más rápido (tecla +) y el diodo PITCH (6) parpadea.

Consejo: La tecla PITCH BEND +no es eficaz para

una velocidad de +16% y la tecla

por una veloci-

dad de

16%.

6 Arranque eléctrico

El lector CD puede ser mandado a distancia por una

mesa de mezclas con mando por contacto. Con la

abertura del fader correspondiente de la mesa de

mezclas, hay un interruptor en la mesa que está cer-

rado, que arranca el lector CD. Cuando el fader está

cerrado, el interruptor se abre y el lector pasa en

modo Pausa. ¡Todos los contactos de este inter-

ruptor deben estar conectados a la masa, nunca bajo

tensión!

Para evitar cualquier disfunción, desconectar en

primer lugar el lector CD y la mesa de mezclas.

Conectar las tomas de arranque eléctrico de la mesa

de mezclas mediante cables de conexión (ver esque-

ma 6) a la toma START/PAUSE 1 (26) o START/

PAUSE 2 (21).

Mixer

Cable de conxión con jack mono

macho 6,35 para el arranque eléctrico ➅

La función Monitor de la mesa de mezclas permite

efectuar, cuando el fader está cerrado, una pre-

escucha para el lector CD:

1) Posicionarse mediante las teclas y (4) en

el título deseado.

2) Mantener la tecla CUE 1 (12) o CUE 2 (14) pul-

sada; el título es leído mientras que la tecla se

mantiene pulsada.

3) Cuando se deja la tecla CUE, el lector vuelve al

principio del título. Mover el fader para arrancarlo.

7 Mantenimiento del lector

Protegerlo del calor (temperatura de utilización auto-

rizada 0–40°C), humedad, polvo, de las vibraciones

y de la luz directa del sol.

Para limpiarlo, utilizar un paño seco, en ningún caso,

productos químicos o agua.

Consejos referente a errores de lectura:

El humo de los cigarrillos se introduce en el lector y

se diposita en el sistema láser. Esto puede generar

errores en la lectura. En caso de una utilización en

discoteca, confiar el mantenimiento a un técnico

especializado. ¡Esta operación corre a cargo del

usuario, aunque el aparato esté en garantía!

8 Características técnicas

Convertidor D/A: . . . . . . . 1bit

Sobremuestreo: . . . . . . . . 8 x

Banda pasante: . . . . . . . . 20–20000Hz

Taxa de distorsión: . . . . . . < 0,1%

Separación de los

canales: . . . . . . . . . . . . . . > 80dB

Dinámica: . . . . . . . . . . . . . > 90dB

Relación señal/ruido: . . . > 80dB

Lloriqueo y centelleo: . . . . no mesurable

Salida

analógica: . . . . . . . . . . 2V

digital: . . . . . . . . . . . . . 3,5V

Temperatura de

utilización: . . . . . . . . . . . . 0–40°C

Alimentación: . . . . . . . . . . 230V~/50Hz/15VA

Dimensiones (L x A x P)

Unidad lector: . . . . . . . 482 x 90 x 260mm, 2U

Unidad de mando: . . . . 482 90 x 70mm, 2U

Peso: . . . . . . . . . . . . . . . . 6,5kg

Características según fabricante.

Reservado el derecho a cualquier modificación.

Start

Pause

Fold side 3 ud. Så kan De altid se de beskrevne

betjeningselementer og tilslutninger.

Indholdsfortegnelse

1 Betjeningselementer og tilslutninger . . . 19

1.1 Styreenhed . . . . . . . . . . . . . . . . . . . . . . . . . 19

1.2 Enhed med afspilningsmekanisme,

forplade . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

1.3 Enhed med afspilningsmekanisme,

bagplade . . . . . . . . . . . . . . . . . . . . . . . . . . 20

2 Vigtige sikkerhedsoplysninger . . . . . . . . 20

3 Installering . . . . . . . . . . . . . . . . . . . . . . . . 21

4 Tilslutning af enheden . . . . . . . . . . . . . . . 21

5 Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.1 Afspilning af en CD . . . . . . . . . . . . . . . . . . 21

5.2 Indikation af spilletid samt

funktionen OUTRO . . . . . . . . . . . . . . . . . . 21

5.2.1 Søjle med lysdioder . . . . . . . . . . . . . . . . . . 22

5.3 Skift mellem afspilning af enkelte

skæringer og kontinuerlig afspilning

af skæringer . . . . . . . . . . . . . . . . . . . . . . . . 22

5.4 Kortvarig monitering af en skæring . . . . . . 22

5.5 Hurtig forlæns og baglæns afspilning,

præcis stedfæstelse af et bestemt punkt . . 22

5.6 Tilbagevenden til et bestemt punkt . . . . . . 22

5.7 Gentagelse af en bestemt sekvens . . . . . . 22

5.8 Ændring af hastighed og tonehøjde . . . . . . 23

5.9 Justering af tempo . . . . . . . . . . . . . . . . . . . 23

6 Fader-start . . . . . . . . . . . . . . . . . . . . . . . . 23

7 Vedligeholdelse af enheden . . . . . . . . . . 23

8 Tekniske specifikationer . . . . . . . . . . . . . 23

1 Betjeningselementer og tilslutninger

1.1 Styreenhed (se figur 1)

1Betjeningspanel for afspilningsmekanisme 1

2Betjeningspanel for afspilningsmekanisme 2

3Display med flere funktioner (se figur 2)

asymbol for visning af afspilningsstatus

bsøjle med lysdioder; antallet af tændte lysdi-

oder angiver forholdsmæssigt den resterende

spilletid for en skæring [teksten “REMAIN” (I)

vises] eller den allerede forløbne spilletid for en

skæring (teksten “REMAIN” vises ikke)

cteksten “CONTINUE”; vises, hvis kontinuerlig

afspilning af skæringer er aktiveret ved hjælp

af knappen CONT./SINGLE (13)

dteksten “SINGLE”; vises, hvis afspilning af en

enkelt skæring er aktiveret (automatisk, når der

tændes for CD-afspilleren)

eteksten “AUTO CUE” (vises altid sammen med

teksten “SINGLE”); angiver, at afspilningsme-

kanismen ved valg af en skæring altid vil

befinde sig på præcist det sted, hvor musikken

starter, og altså ikke på indekspunktet

00:00:00. Punktet lagres automatisk som start-

punkt. Når afspilning af skæringen er startet, er

det ved hjælp af knappen CUE 1 (12) eller CUE

2 (14) muligt at vende tilbage til dette punkt.

fteksten “REMAIN”; vises, hvis den resterende

spilletid for en skæring eller for hele CD’en er

angivet; se desuden pkt. 15 (knappen TIME)

gvisning af den procentvise afvigelse fra stan-

dardhastigheden, som er indstillet ved hjælp af

skydekontrollen (8)

hsymbol for indikation af pausestatus

inummer på skæringen

jvisning af tidsinformation; se desuden pkt. 15

(knappen TIME)

kteksten “OUTRO”; vises, hvis funktionen

OUTRO er aktiveret ved hjælp af knappen

TIME (15)

lteksten “LOOP”; vises, hvis der er trykket på

knappen LOOP (11) for gentagelse af en be-

stemt sekvens

4Knapperne TRACK og for valg af indivi-

duelle skæringer.

Hver gang der trykkes på knappen , vælges

den næste skæring på CD’en. Når der trykkes på

knappen , går enheden tilbage til begyndelsen

af den aktuelle skæring. Trykkes der flere gange

på knappen , går enheden en skæring tilbage

for hvert tryk. For at springe flere skæringer over

kan den relevante knap desuden holdes nede.

5Knappen PITCH for aktivering af den ændring af

hastigheden, der er indstillet ved hjælp af skyde-

kontrollen PITCH CONTROL(8). Når denne knap

ikke er trykket ned, og når lampen PITCH (6) ikke

lyser, afspilles skæringerne med almindelig has-

tighed.

Lampen PITCH; lyser, hvis knappen PITCH (5) er

trykket ned; afspilningshastigheden kan så justeres

ved hjælp af skydekontrollen PITCH CONTROL(8).

7Knapperne PITCH BEND; gør det muligt at syn-

kronisere tempoet for musikstykket på afspil-

ningsmekanisme 1 med tempoet for musikstykket

på afspilningsmekanisme 2 og omvendt. Hastig-

heden øges resp. sænkes, og lampen PITCH (6)

blinker, så længe en af knapperne trykkes ned.

8Skydekontrollen PITCH CONTROL for ændring

af hastighed resp. tonehøjde (±16%). Indstilling-

en for denne kontrol har kun effekt, hvis knappen

PITCH (5) er trykket ned, og hvis lampen PITCH

(6) lyser.

9Bøsningen REMOTE CONTROL (sidder på en-

hedens bagplade) for tilslutning til bøsningen

REMOTE CONTROL (24) på afspilningsmeka-

nismen via det medfølgende tilslutningskabel

10 Knappen START/PAUSE ; hver gang, der

trykkes på denne knap, skifter enheden mellem

afspilning (symbolet vises) og pausestatus

(symbolet vises)

11 Knappen LOOP for kontinuerlig gentagelse af en

bestemt sekvens; se afsnit 5.7 “Gentagelse af en

bestemt sekvens”

12 Knappen CUE 1 for kortvarig monitering af en

skæring og for tilbagevenden til et ønsket punkt

på CD’en; se afsnit 5.4 “Kortvarig monitering af

Ha sidan 3 uppslagen för att åskådliggöra hän-

visningarna i texten.

Innehåll

1 Funktioner och anslutningar . . . . . . . . . 19

1.1 Kontrollenheten . . . . . . . . . . . . . . . . . . . . . 19

1.2 Spelmekanism, frontpanel . . . . . . . . . . . . . 20

1.3 Spelmekanism, baksida . . . . . . . . . . . . . . . 20

2 Säkerhetsföreskrifter . . . . . . . . . . . . . . . . 20

3 Installation . . . . . . . . . . . . . . . . . . . . . . . . 21

4 Anslutning av enheten . . . . . . . . . . . . . . 21

5 Manövrering . . . . . . . . . . . . . . . . . . . . . . . 21

5.1 Avspelning av en CD . . . . . . . . . . . . . . . . . 21

5.2 Visning av speltid och funktionen OUTRO . 21

5.2.1 Grafisk display . . . . . . . . . . . . . . . . . . . . . . 21

5.3 Växling mellan singel och kontinuerlig

avspelning . . . . . . . . . . . . . . . . . . . . . . . . . 21

5.4 Kort lyssning på ett spår . . . . . . . . . . . . . . 21

5.5 Snabbspolning framåt/bakåt, exakt

inställning av en önskad punkt . . . . . . . . . . 22

5.6 Återgång till önskad punkt . . . . . . . . . . . . . 22

5.7 Repetering av en önskad sektion . . . . . . . . 22

5.8 Ändring av hastighet och tonhöjd . . . . . . . . 22

5.9 Justering av takten . . . . . . . . . . . . . . . . . . . 22

6 Regelstart . . . . . . . . . . . . . . . . . . . . . . . . . 23

7 Skötsel av enheten . . . . . . . . . . . . . . . . . 23

8 Specifikationer . . . . . . . . . . . . . . . . . . . . . 23

1 Funktioner och anslutningar

1.1 Kontrollenheten (fig. 1)

1Funktionspanel för spelmekanism 1

2Funktionspanel för spelmekanism 2

3Flerfunktionsdisplay (fig. 2)

aSymbol för avspelningsläge

bGrafisk display; visar återstående tid av ett

spår genom sin längd [texten “REMAIN” (f)

visas] eller spelad tid av ett spår (texten

“REMAIN” försvinner)

cTexten “CONTINUE”; visas om den kontinuer-

liga avspelningen är aktiverad med knappen

CONT./SINGLE (13)

dTexten “SINGLE”; visas om singelspelningslä-

get är aktiverat (automatiskt efter påslag av en-

heten)

eTexten “AUTO CUE” (visas alltid tillsammans

med “SINGLE”): för att visa att vid val av spår

är avspelningens början vid den punkt där

spåret börjar, inte vid tidvisning 00:00:00.

Punkten memoreras automatiskt som start-

punkt. Efter start av spåret kan återgång till

startpunkten göras med knapparna CUE 1 (12)

eller CUE 2 (14).

fTexten “REMAIN”; visas om återstående tid av

ett spår är vald, se även punkt 15 (TIME

knapp)

gVisning av avvikelsen i procent från standard-

hastigheten inställt med kontroll (8)

hSymbol för pausläge

iSpårnummer

jSpårvisning, se punkt 15 (TIME knapp)

kTexten “OUTRO”; visas om funktionen OUTRO

är aktiverad med knappen TIME (15)

lTexten “LOOP”; visas om knappen LOOP (11)

är intryckt för att repetera en speciell sektion

4Knappar TRACK och för att väljs enskilda

spår. Vid varje tryck på knappen flyttar av-

spelningen fram ett spår. Vid första tryck på knap-

pen flyttar avspelningen tillbaka till början på

aktuellt spår. Genom att trycka på knappen

flera gånger flyttar avspelningen till tidigare spår.

För att hoppa över flera spår, kan knappen även

hållas nedtryckt.

5Knapp PITCH för att aktivera hastigheten med

PITCH CONTROL (8). För normal hastighet skall

knappen inte vara intryckt och indikeringen

PITCH skall inte lysa.

6Indikering PITCH; tänds om knappen PITCH (5)

är intryckt och hastigheten kan justeras med

PITCH CONTROL (8)

7Knappar PITCH BEND för att synkronisera takten

på ett spår på spelmekanism 1 med takten på ett

spår på spelmekanism 2 eller omvänt. Så länge

knappen hålls intryckt är hastigheten lägre resp.

högre och indikeringen PITCH (6) blinkar.

8Skjutkontroll PITCH CONTROL för att ändra ha-

stighet och tonhöjd (±16%). Kontrollen är endast

aktiv då knappen PITCH (5) är intryckt och indi-

keringen PITCH (6) blinkar.

9Anslutning REMOTE CONTROL (på baksidan av

enheten) för anslutning till kontakten REMOTE

CONTROL (24) på spelmekanismen via medföl-

jande kabel

10 Knapp START/PAUSE ; varje tryck på knap-

pen växlar mellan avspelning (visar ) och

pause (visar )

11 Knapp LOOP för upprepad spelning av ett önskat

avsnitt, se kapitel 5.7 “Repetering av en önskad

sektion”

12 Knapp CUE 1 för kort spelning av ett spår och för

återgång till önskad punkt, se kapitel 5.4 “Kort

lyssning på ett spår” resp. 5.6 “Återgång till ön-

skad punkt”

13 Knapp CONT./SINGLE för att växla mellan singel

och kontinuerlig avspelning av en CD. Efter pås-

lag är spelmekanismen i avspelningsläge singel

[displayen visar texten “SINGLE” (d)]. Vid slutet

av spåret växlar CD spelaren till paus. Om knap-

pen CONT./SINGLE är intryckt, visas texten

“CONTINUE” och efter avslutad spelning fortsät-

ter avspelningen med nästa spår automatiskt. 19

en skæring” resp. afsnit 5.6 “Tilbagevenden til et

bestemt punkt”.

13 Knappen CONT./SINGLE for skift mellem afspil-

ning af en enkelt skæring og kontinuerlig afspil-

ning af skæringer.

Når der tændes for enheden, aktiveres afspilning

af en enkelt skæring [teksten “SINGLE” (d) vises].

Når CD-afspilleren når til slutningen af en

skæring, sættes den i pausestatus. Hvis der

trykkes på knappen CONT./SINGLE, vises tek-

sten “CONTINUE” (c); når slutningen af en

skæring er nået, vil den næste skæring så auto-

matisk blive afspillet.

14 Knappen CUE 2 for kortvarig aflytning af en

skæring og for automatisk tilbagevenden til et

andet ønsket punkt, som er uafhængigt af det

punkt, der er markeret med knappen CUE 1; se

afsnit 5.4 “Kortvarig monitering af en skæring”

resp. afsnit 5.6 “Tilbagevenden til et bestemt

punkt”.

15 Knappen TIME for valg af, hvilken tidsinformation

der skal vises i displayet, og for aktivering af funk-

tionen OUTRO:

standardindstilling:

visning af den resterende spilletid for den

aktuelle skæring

ved 1. tryk på knappen:

visning af den forløbne spilletid for den aktu-

elle skæring

ved 2. tryk på knappen:

visning af den resterende spilletid for den aktu-

elle skæring og aktivering af funktionen

OUTRO, som medfører kortvarig afspilning af

de sidste 30 sekunder af hver af de resterende

skæringer på CD’en (denne funktion har kun

effekt fra og med den næste skæring på

CD’en; tryk om nødvendigt på knappen )

ved 3. tryk på knappen:

visning af den resterende spilletid for hele

CD’en

ved 4. tryk på knappen:

displayet vender tilbage til standardindstilling

16 Knapperne SEARCH og for hurtig

baglæns og forlæns afspilning.

Hvis en af knapperne trykkes ned, afspilles

CD’en hurtigt baglæns resp. forlæns.

Når enheden er i pausestatus, er det ved brug af

denne funktion muligt at finde et bestemt punkt

med en nøjagtighed på 1 frame (1 frame = 1/75

sekund). Hver gang der trykkes kortvarigt på en

af knapperne SEARCH, spoler enheden 1 frame

fremad resp. baglæns.

17 Knapperne OPEN/CLOSE for åbning og lukning

af CD-skuffen [svarer til knappen OPEN/CLOSE

(19) på enheden med afspilningsmekanismen];

den benyttede CD-skuffe er under afspilning låst,

så den ikke fejlagtigt kan åbnes og således even-

tuelt blive beskadiget

1.2 Enhed med afspilningsmekanisme,

forplade (se figur 3)

18 CD-skuffe

19 Knappen OPEN/CLOSE for åbning og lukning af

CD-skuffen [svarer til knappen OPEN/CLOSE

(17) på styreenheden]

20 Hovedafbryderen POWER

1.3 Enhed med afspilningsmekanisme,

bagplade (se figur 4)

21 6,3mm mono-bøsning for tilslutning til en mixer;

benyttes til fader-start af afspilningsmekanisme 2

22 Digital lydudgang for afspilningsmekanisme 2

23 Analog lydudgang (L/R) for afspilningsmeka-

nisme 2

24 Bøsningen REMOTE CONTROL for tilslutning til

bøsningen REMOTE CONTROL (9) på styreen-

heden via det medfølgende tilslutningskabel

25 Digital lydudgang for afspilningsmekanisme 1

26 6,3mm mono-bøsning for tilslutning til en mixer;

benyttes til fader-start af afspilningsmekanisme 1

27 Analog lydudgang (L/R) for afspilningsmeka-

nisme 1

28 Netkabel for tilslutning til 230 V~/50 Hz

2 Vigtige sikkerhedsoplysninger

Dette udstyr overholder EU-direktivet vedrørende

elektromagnetisk kompatibilitet 89/336/EØF og lav-

spændingsdirektivet 73/23/EØF.

Denne enhed benytter livsfarlig netspænding

(230V~). For at undgå fare for elektrisk stød, må

kabinettet ikke åbnes. Overlad servicering til auto-

riseret personel. Desuden bortfalder enhver rekla-

mationsret, hvis enheden har været åbnet.

Vær altid opmærksom på følgende:

●Advarsel! Undlad at kigge ind i CD-skuffen, når

den er åben. Der kan udsendes laserstråler, som

kan forårsage øjenskader.

●Enheden er kun beregnet til indendørs brug.

●Varmen, der udvikles i enheden, skal kunne afgi-

ves ved hjælp af luftcirkulation. Ventilationshuller-

ne i kabinettet må derfor ikke tildækkes.

●Undlad at indføre noget i ventilationshullerne!

Dette kan forårsage elektrisk stød.

●Tag ikke enheden i brug og tag straks stikket ud af

stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller net-

kablet,

2. hvis der kan være opstået skade, efter at enhe-

den er tabt eller lignende,

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret perso-

nel.

●Et beskadiget netkabel må kun repareres af produ-

centen eller af autoriseret personel.

●Tag aldrig stikket ud af stikkontakten ved at trække

i kablet, tag fat i selve stikket.

●Hvis enheden benyttes til andre formål, end den

oprindeligt er beregnet til, hvis den betjenes for-

kert, eller hvis den ikke repareres af autoriseret

personel, omfattes eventuelle skader ikke af ga-

rantien.

●Hvis enheden skal tages ud af drift for bestandigt,

skal den bringes til en lokal genbrugsstation for

bortskaffelse.

14 Knapp CUE 2 för kort spelning av ett spår och

återgång till en andra punkt oberoende av knap-

pen CUE 1, se kapitel 5.4 “Kort lyssning på ett

spår” resp. kapitel 5.6 “Återgång till önskad

punkt”

15 Knapp TIME för att växla mellan olika tidvisning i

displayen och för att aktivera funktionen OUTRO

Grundinställning:

visning av återstående tid på aktuellt spår

1:a tryck på knappen:

visning av spelad tid på aktuellt spår

2:a tryck på knappen:

visning av återstående tid av aktuellt spår

samt aktivering av funktionen OUTRO för kort

lyssning av de sista 30 sekunderna av föl-

jande spår (funktionen går från nästa spår och

framåt, om nödvändigt tryck på knappen )

3:e tryck på knappen:

visning av återstående tid på hela CD:n

4:e tryck på knappen:

återgång till de grundläggande inställningarna

16 Knappar SEARCH och för spolning

bakåt och framåt.

Om en av knapparna trycks spolar avspelningen

snabbare bakåt resp. framåt.

I pausläge kan denna funktion användas för att

hitta en exakt punkt för avspelningens början

med noggrannhet på en frame (1 frame = 1/75 se-

kund). Med varje kort tryckning på knapparna

SEARCH går spelmekanismen framåt resp. ba-

kåt 1 frame i taget.

17 Knapp OPEN/CLOSE för att öppna och stänga

CD luckan [samma som OPEN/CLOSE (19) på

spelmekanismens enhet]; vid avspelning är resp.

lucka låst för att förhindra oavsiktlig öppning

1.2 Spelmekanism frontpanel (fig. 3)

18 CD lucka

19 Knapp OPEN/CLOSE för att öppna och stänga

CD luckan [samma som knappen OPEN/CLOSE

(17) på kontrollenheten]

20 Strömbrytare

1.3 Spelmekanism baksida (fig. 4)

21 6,3mm monanslutning för anslutning till mixer för

regelstartfunktion på spelmekanism 2

22 Digital ljudutgång för spelmekanism 2

23 Analog ljudutgång L/R för spelmekanism 2

24 Anslutning REMOTE CONTROLför anslutning till

REMOTE CONTROL (9) på kontrollenheten via

den medföljande kabeln

25 Digital ljudutgång för spelmekanism 1

26 6,3 mm monokontakt för anslutning till mixer för

regelstart av spelmekanism 1

27 Analog ljudutgång L/R för spelmekanism 1

28 Elsladd för anslutning till 230V~/50Hz

2 Säkerhetsföreskrifter

Denna enhet uppfyller EG-direktiv 89/336/EWG av-

seende elektromagnetiska störfält samt EG-direktiv

73/23/EWG avseende lågspänningsapplikationer.

Enheten använder hög spänning internt (230V~).

För att undvika elskador, öppna aldrig locket på

egen hand utan överlåt all service till auktoriserad

verkstad. Dessutom upphör alla garantiåtaganden

att gälla om egna eller oauktoriserade ingrepp görs

i enheten.

Vid användning, ge även akt på följande:

●Varning! Titta aldrig in i spelmekanismen då

luckan är öppen. Laserstrålen kan skada ögonen.

●Enheten är endast avsedd för inomhusbruk.

●Värmen som alstras vid användning skall ledas

bort genom självcirkulering. Täck därför aldrig över

ventilationshålen så att cirkulationen försvåras.

●Stoppa aldrig något i ventilationshålen på enheten.

Detta kan ge upphov till elektriska skador

●Använd inte enheten och ta ut elkontakten ur elur-

taget om något av följande fel uppstår.

1. Elsladden eller enheten har synliga skador.

2. Skador har uppkommit genom fall eller dylikt.

3. Det finns andra felfunktioner.

Enheten skall alltid lagas på verkstad av utbildad

personal

●En skadad elsladd skall bytas på verkstad eller hos

tillverkaren.

●Drag aldrig ut kontakten ur elurtaget genom att dra

i sladden utan ta tag i kontaktkroppen.

●Om enheten används på annat sätt än som avses

eller om den används på felaktigt sätt eller repa-

reras av obehörig personal upphör alla garantier

att gälla. Dessutom tas i dessa fall inget ansvar för

skada som uppkommit på person eller materiel.

●Om enheten skall kasseras bör den lämnas till

återvinning.

3 Installation

Kontrollenheten och spelmekanismen är utrustad för

montering i rack (482mm/19") men kan även använ-

das som bordsmodell. Spelmekanismen måste stå

på plant underlag (horisontellt) medan kontrolldelen

kan monteras i valfri position. För installation behövs

2 rackhöjder (= 89mm) till var och en av spelmeka-

nismerna och kontrolldelen.

4 Anslutning av enheten

Alla i och urkopplingar skall göras med enheterna

frånskilda elnätet.

1) Anslut kontrollenheten och spelmekanismen med

den medföljande kabeln via anslutningen

REMOTE CONTROL (9 + 24). Anslut änden med

spolen för störningsdämpning till anslutning (24)

på spelmekanismen.

2) Anslut utgångarna LINE OUT (23 + 27) via kablage

till motsvarande line-ingångar på mixer eller för-

stärkare. Om mixern eller förstärkare är utrustad

med digital ingång, anslut dessa för optimal lju-

danslutning till utgångarna DIGITAL OUT (22 + 25).

3) För fjärrstart/stopp från mixer med kontaktbry-

tare, anslut dessa till START/PAUSE (21+ 26) på

spelmekanismen via kablar till mixer (se kapitel 6

“Regelstart”)

Table of contents

Popular CD Player manuals by other brands

Panasonic

Panasonic SL-DV100 Service manual

Samsung

Samsung Z-510M Owner's instructions

Kenwood

Kenwood DV-503 instruction manual

Audiovox

Audiovox CE152MP operating instructions

Technics

Technics SL-P250 Service manual

Yamaha

Yamaha EMQ-1 user guide

Stanton

Stanton C-500 user manual

AudioSonic

AudioSonic CD-1588JU instruction manual

Pioneer

Pioneer PD-M450 operating instructions

Pioneer

Pioneer DEH-P5100R manual

Sony

Sony CDP-C221 Service manual

Philips

Philips AZ1033 Specifications

Kenwood

Kenwood KDC-C710 instruction manual

Sony

Sony CDP-CX250 - 200 Disc Cd Changer operating instructions

Alpine

Alpine S690 - DHA - DVD Changer owner's manual

Philips

Philips AZ102C Specifications

Yamaha

Yamaha CDX-550 owner's manual

Hafler

Hafler SE-150 owner's manual

imq Stage Line CD-250DJ User manual

Popular CD Player manuals by other brands
