Laden LAVE-LINGE TOP EV 1199 User manual
SERVICE Whirlpool Europe
Customer Services
MODELE EV 1199
VERSION 8584 119 29070 Page
DONNEES TECHNIQUES 2 - 3
LISTE DE PIECES 4
VUE ECLATEE 5 - 6
SCHEMA DE CABLAGE 7
SCHEMA DE PRINCIPE 8
CHARTE PROGRAMME 9 - 16
TEXTE/LEGENDE 17 - 20
FAMILLE DOMINO
Service Manual
LAVE-LINGE TOP
EV 1199
EV 1199
POUR VOTRE SECURITE CES DOCUMENTS DOIVENT ETRE UTILISES PAR DES SPECIA-
LISTES AGREES, SEULS HABILITES A REPARER VOTRE APPAREIL EN PANNE.
Date: 29.10.2007 SOUSRESERVEDEMODIFICATIONS
Document-No.: 4812 722 29736
SERVICE
29.10.2007 / Page 2 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service
DONNEES TECHNIQUES
Dimensions
Hauteur 85 cm
Largeur 40 cm
Profondeur 60 cm
Poids
Net 63 kg
Brut 66 kg
Alimentation
Tension 230 - 240 V
Fréquence 50 Hz
Puissance absorbée ~2,3 kW
Intensité maxi. 10 A
Tambour
Volume 42 l
Rotation lavage 52 tr/min
Rotation essorage 1100 tr/min
Charge de linge sec
Coton 5,0 kg
Synthétiques 2,5 kg
Délicat 1,5 kg
Magic 40˚/ous les jours 3,0 kg
Rapide 30’ 3,0 kg
Laine 1,0 kg
Lavage main 1,0 kg
Rinçage & Essorage 5,0 kg
Essorage 5,0 kg
Essorage court 1,0 kg
Pressostat
Hauteur d’eau dans la colonne d’eau
Type B1 - 250
Tension 230 V
Niveau 1
Niveau travail 50 ± 5mm
Niveau repos 25 ±5mm
Débordement
Niveau travail 300 ± 20 mm
Courant nominal
Contact
11 - 12 4 (4) A
11 - 14 16 (4) A
11 - 16 1 (1) A
Verrouillage de porte
Type DA
Tension 230 (90 - 264) V
Intensité:
contact 4 - 5 16 (6) A
Temps de fermeture ≤6’’
Temps d’ouverture ≤37 - 65’’
Elément chauffant
Type de chauffage Thermoplongeur avec
contrôle de
température par CTN
Tension 230 +10%, -15% V
Puissance 2050 W ±5%
Résistance (R25) 23,9/25,8 Ω ± 5%
Coupure temp. 152/167 ˚C
Courant de fuite (<99 ˚C) <0.8 mA
Thermistance (CTN):
0 ˚C 35,9 kΩ ± 5,8%
30 ˚C 9,8 kΩ ± 3,7%
40 ˚C 6,6 kΩ ± 3,1%
50 ˚C 4,6 kΩ ± 2,6%
60 ˚C 3,2 kΩ ± 2,0%
70 ˚C 2,3 kΩ±2,5%
95 ˚C 1,1 kΩ ± 3,7%
Electrovanne
Température de l’eau 5 - 90 ˚C
Débit (1 - 1,5 bar) 8 l/min ±8%
Pression supportée 0,3 - 10 bar
Tension 220 - 240 V
Fréquence 50 Hz
Intensité 35 mA
Puissance 6 W ±10%
Enroulement (20 ˚C) 3,8 kΩ±10%
Pompe de vidange
Type 292079
Tension 220 -240 V
Intensité 0,2/0,22 A
Puissance 26 W
Fréquence 50 Hz
Enroulement 224 Ω±5%
Protection moteur non
Débit (1,25 m hauteur) 14 ±2 l/min
Vitesse de rotation 3000 tr/min
Hauteur de la vidange:
min. 0,9 m
max. 1,25 m
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 3
Customer Service 8584 119 29070 Doc. No: 4812 722 29736
DONNEES TECHNIQUES
Moteur
Type MCA 52/64 - 148/
ALD 2
i = 1:11,7
Enroulements (à 20 ˚C)
Stator 1,97 Ω ± 7%
Rotor 1,9 Ω ± 7%
Tachymétre 68,7 Ω ± 7%
Puissance absorbée: (230 V AC)
Lavage 250 W ± 7%
Rinçage 360 W ± 7%
Essorage 335 W ±10%
Filtre antiparasites
Tension 90 - 250/265 V
Intensité 16 A
Fréquence 50/60 Hz
Condensateur 470/500 nF X1 +
2 x 22 nF Y ±20%
Inductance 2 x 470/500
µH -
30+50%
Résistance 680 MΩ ± 10%
Courant de dérivation ≤4,15 (2 x 2,075) mA
Platine de contrôle
Type DOMINO
No de fab. de la platine 4619 750 32697
No platine programmée 4619 751 58121
Tension 220 - 240 V
Fréquence 50 - 60 Hz
Température
- de fonctionnement 0 - 70 ˚C
- de stockage -35 - 70 ˚C
Points de contrôles
Moteur M7.6 - DSS3.2 >40 V
Anti-débordement AQ2.2 - DSS3.2 230 V
- à la pompe AQ2.1 - DSS3.2 230 V
CTN non mesurable
Pompe DP2.1 - DP2.2 230 V
Sécurité de porte DSS3.1 - DSS3.3 230 V
Pressostat E4 - E2 230 V
- vide PR2.1 - E2 230 V
- plein PR2.2 - E2 230 V
Electrovanne (Rast 2,5) V2.1 - V2.2 >170 V
Options non mesurables
Programmes
1. ---
2. Coton 95 ˚C
3. Coton 60 ˚C
4. Coton 40 ˚C
5. Synthétiques 60 ˚C
6. Synthétiques 40 ˚C
7. Synthétique s30 ˚C
8. Délicat 40 ˚C
9. Délicat 30 ˚C
10. Magic 40˚/ous les jours
11. ---
12. ---
13. ---
14. Rapide 30’
15. Laine
16. Laine froid
17. Lavage main 40 ˚C
18. Lavage main 30 ˚C
19. Rinçage & Essorage
20. Essorage
21. Essorage court
22. Vidange
23. ---
Platine d’affichage
Type DOMINO E1
Tension 5 ±0,5 V
Intensité 4 - 5 (5 V) 60 mA
Touches + voyants
Touche Départ différé
Touche Eco
Touche Prélavage
Touche Lavage à froid
Touche Rinçage intensif
Touche Arrêt cuve pleine
Touche Essorage variable (1024, 960, 760, 400, 0)
Touche Départ
Touche Annulation
SERVICE
29.10.2007 / Page 4 EV1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service
LISTE DE PIECES
Model EV 1199
Service No. 858411929070
Version 858411929070
Pos. No. Code 12NC Description
002 0 4812 459 38056 PORTILLON P.V. GW
002 1 4812 459 38058 CHARNIERE PORTILLON P.V.GW
004 0 4812 440 19625 FOND DE CHASSIS
010 0 4812 459 48175 ENJOLIV. INT. ENTR. CUVE GW
010 1 4812 440 11637 BATI
011 0 4812 462 48054 PIED AVANT REGLABLE
012 7 4812 310 18497 KIT MOBILITE CPL.
012 8 4812 528 78075 PIED
021 0 4812 440 10837 PANNEAU DE FACADE GW
022 0 4812 440 10839 PANNEAU D. GW
022 1 4812 440 10841 PANNEAU G. GW
024 0 4812 440 11638 PARTIE ARRIERE
040 0 4812 417 19155 AXE CHARNIERE COUVERCLE GW
061 0 4812 466 88995 CONTREPOIDS
061 1 4812 466 88996 CONTREPOIDS
061 2 4812 466 88492 CONTREPOIDS INF. CUVE
081 4 4812 529 18043 AMORTISSEUR CPL.
086 4 4812 529 18045 GOUPILLE AXE AMORTISSEUR
086 5 4812 529 18052 CHEVILLE PLASTIQUE AMORTI.
100 1 4812 440 10842 COUVERCLE DE PORTE GW
100 3 4812 440 10843 CONTRE-PORTE COUVE. GW
100 5 4812 440 10892 COUVERCLE DE PORTE CPL. GW
110 4 4812 498 18252 POIGNEE DE PORTE GW
130 0 4812 417 19193 CROCHET SERRURE PORTE GW
191 0 4812 466 68596 MANCHETTE DE CUVE 3cm (P)
191 1 4812 492 98037 COLLIER
200 0 4812 418 18692 CUVE LR-5pins/T20-40,kit
200 1 4812 418 18706 CUVE + Drum 210LR,5Pin
201 0 4812 440 11679 COUVERCLE for tub ALL/T20-40
220 0 4812 418 18632 TAMBOUR 210 mm
221 1 4812 310 18843 ENS. FERMETURE TAMBOUR
223 0 4812 418 48725 AUBE DE TAMBOUR SIMPLE
223 1 4812 418 48605 AUBE DE TAMBOUR
271 0 4812 358 18204 COURROIE
272 0 4812 528 88083 POULIE TAMBOUR 298 mm
290 0 4812 532 68078 JOINT DE FLASQUE
301 0 4812 453 10843 BANDEAU EV 1199
321 1 4812 453 10846 HUBLOT DOMINO VB/BK
331 0 4812 414 58316 BOUTON PROGRAM. VB06LO
331 2 4812 414 58307 BOUTON PROGRAM.
331 4 4812 414 58327 BOUTON PROGRAM. ring VB06LO
332 0 4812 410 29516 TOUCHE 4-opt. VB
332 2 4812 410 29545 TOUCHE opt.1/1/1,leftVB
333 0 4812 410 29517 TOUCHE START/RST VB
400 0 4812 361 58496 MOTEUR MCA 52/64-148 ALD2
421 0 4812 121 18285 FILTRE ANTIPARASITES 1,00 µF
421 2 4812 404 38679 SUPPORT FILTRE
430 0 4812 360 18577 POMPE DE VID.
451 0 4812 259 28919 ELEM. CHAUFFANT 2050W, 230V
490 0 4819 321 18136 CORDON SECTEUR 2 m
490 1 4812 321 28367 BORNIER D’ ALIMENTATION
521 0 4812 214 70395 PLATINE PUISS. DOMINO
521 0 4812 214 70574 PLATINE PUISS. DOMINO
571 0 4812 281 28468 ELECTROVANNE DOUBLE
571 1 4812 281 18069 COUVERCLE
Pos. No. Code 12NC Description
581 0 4812 271 28585 PRESSOSTAT 50/25 INVENS.
620 0 4812 239 58061 MODULE E1/7 OPC.
630 0 4812 271 38519 VERROU PORTE
653 0 4812 134 18085 GUIDE LUMIERE PR.FLOW 0/9/1
653 1 4812 134 18093 GUIDE LUMIERE 7opt/S
691 0 4812 282 19485 SONDE CTN SC1
701 0 4812 530 29329 TUYAU D’ARRIVEE EN 11770 Reflex
702 2 4812 530 29453 TUYAU
707 0 4812 526 48242 INJECTEUR
707 1 4812 526 48049 RILSAN MAINTIEN INJECTEUR
712 4 4812 418 68302 SIPHON ADOUCISSANT
712 6 4812 418 68164 CLIP FIX.BOITE A PRODUITS
712 9 4812 418 68404 BAC DETERGENT
753 0 4812 418 68187 CHAMBRE DE COMPRESSION
754 0 4812 530 28938 DURIT CUVE/ POMPE
754 1 4812 530 28832 ECO FLOTTEUR
760 0 4812 480 58403 FILTRE pump Askoll
781 0 4819 530 29035 TUYAU VIDANGE
782 0 4812 530 28941 TUYAU DE PRESSOSTAT
787 0 4812 530 29309 TUYAU
787 1 4812 530 29311 COUVERCLE
794 0 4812 530 58098 JOINT CHAMBRE COMPRESSION
900 0 4819 401 18686 FIXATION TUYAU
900 1 4812 401 18431 COLLIER DURIT M.A.L.
900 2 4812 255 18304 TUYAU
900 3 4819 401 18529 GRAND COLLIER DURIT C/P.
901 0 4812 401 18462 FIXATION TUYAU
910 0 4812 502 48347 VIS PARKER INOX 3,5x14SS
910 1 4812 502 38151 VIS PV./CC. 4x14
910 3 4812 502 18404 VIS AXE TAMBOUR/POULIE
910 4 4812 502 18423 VIS PT 7x15 DE PALIER
910 5 4812 502 18705 VIS M8x35
910 6 4812 505 18367 ECROU DE POULIE M 8
921 0 4812 400 18047 RONDELLE VIS ROULEM./POULIE
930 1 4812 492 48171 RESSORT TORSION PORTE
930 2 4812 492 48162 RESSORT BLOC LAVEUR
941 0 4812 310 19144 PALIER kit ALL 1100
953 0 4812 325 68001 JOINT V RING
962 0 4812 440 98142 COUVERCLE MOTEUR AC
962 2 4812 440 11424 ENTRETOISE
965 0 4812 462 79974 CAPUCHON
990 0 4812 310 19224 ENS. DE FIXAT. upper weights
990 2 4812 310 18506 ENS.BOULON MASSE INF.
993 0 4819 530 29028 CROSSE TUYAU VIDANGE
993 1 4812 290 18025 AGRAPHE THERMOPLONGEUR
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 5
Customer Service 8584 119 29070 Doc. No: 4812 722 29736

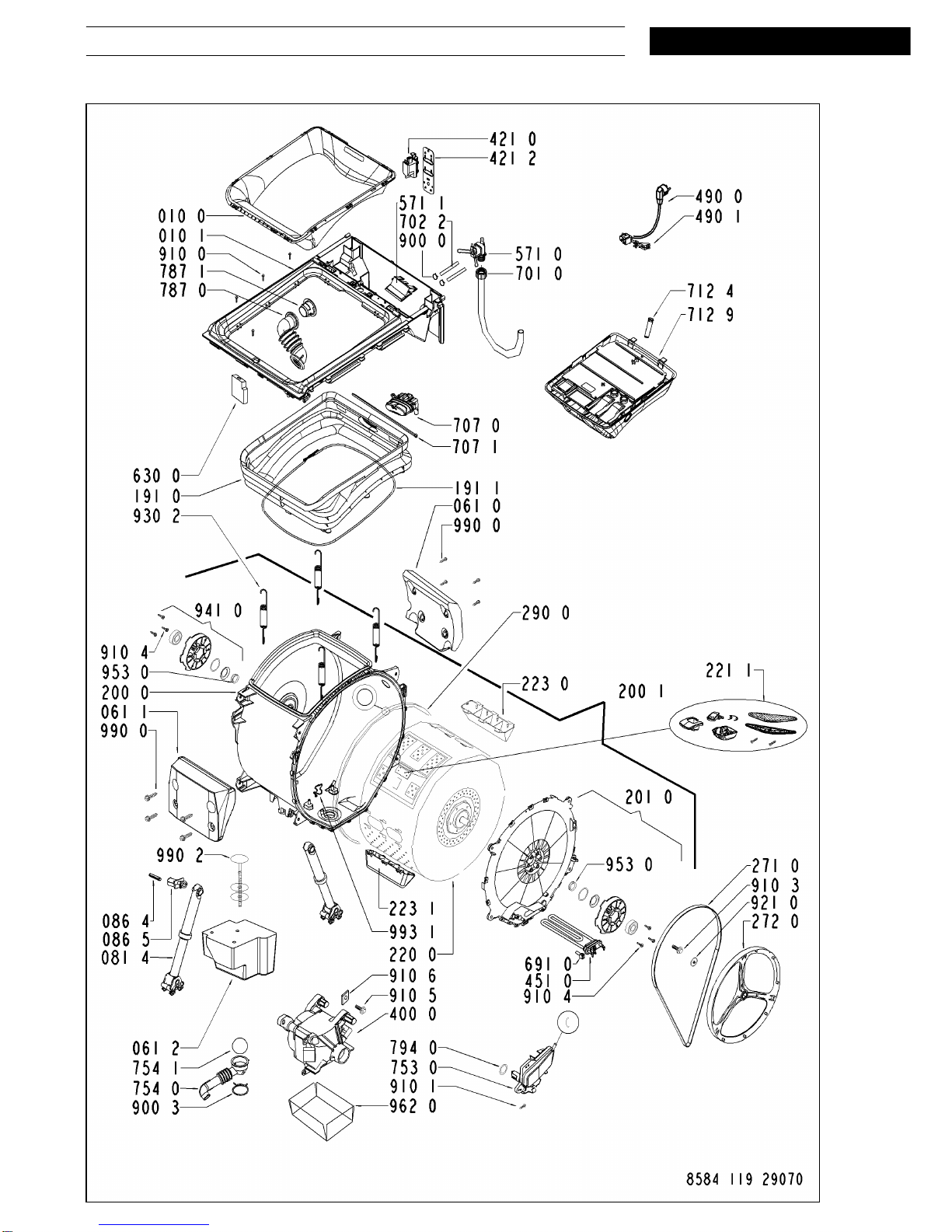

VUE ECLATEE
SERVICE
29.10.2007 / Page 6 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service

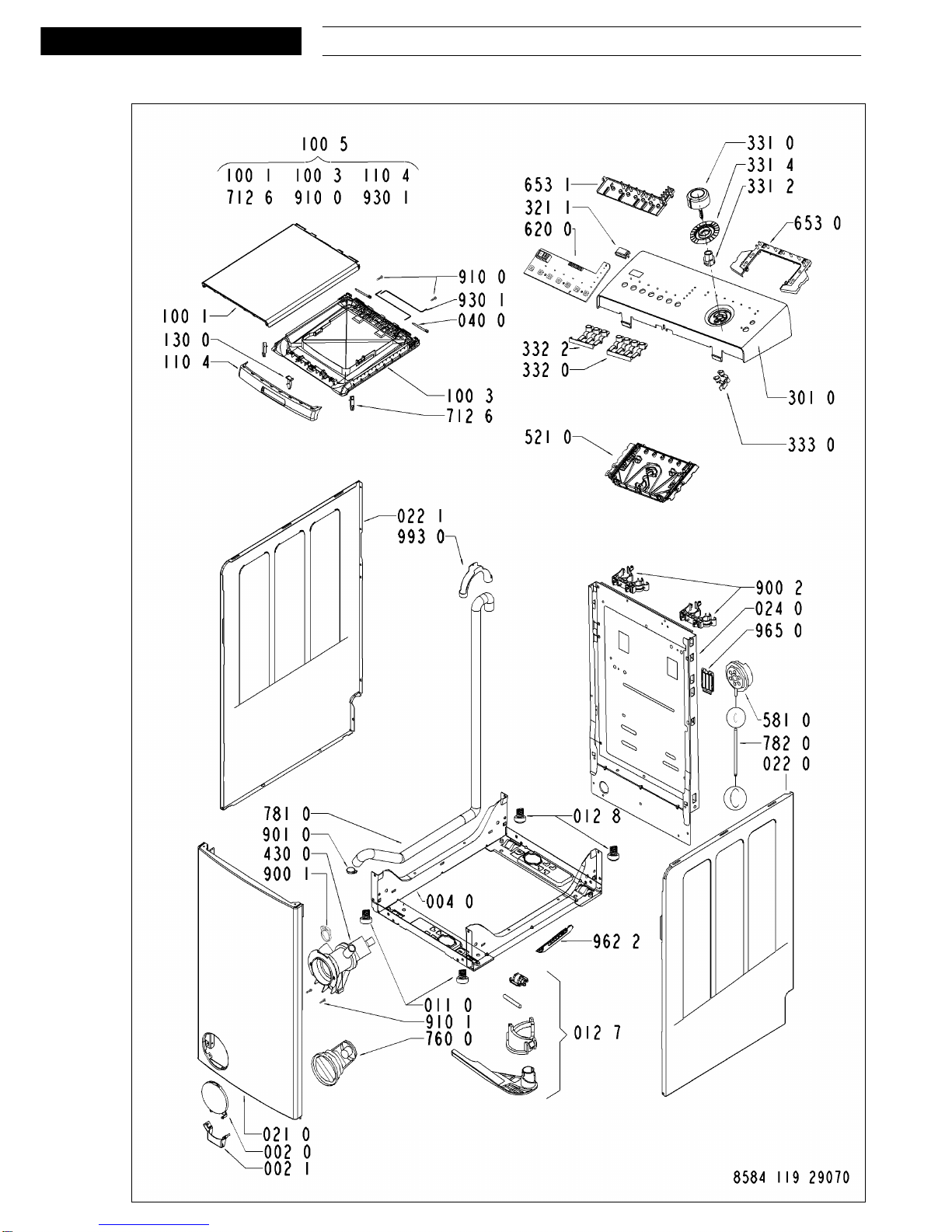

VUE ECLATEE
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 7
Customer Service 8584 119 29070 Doc. No: 4812 722 29736

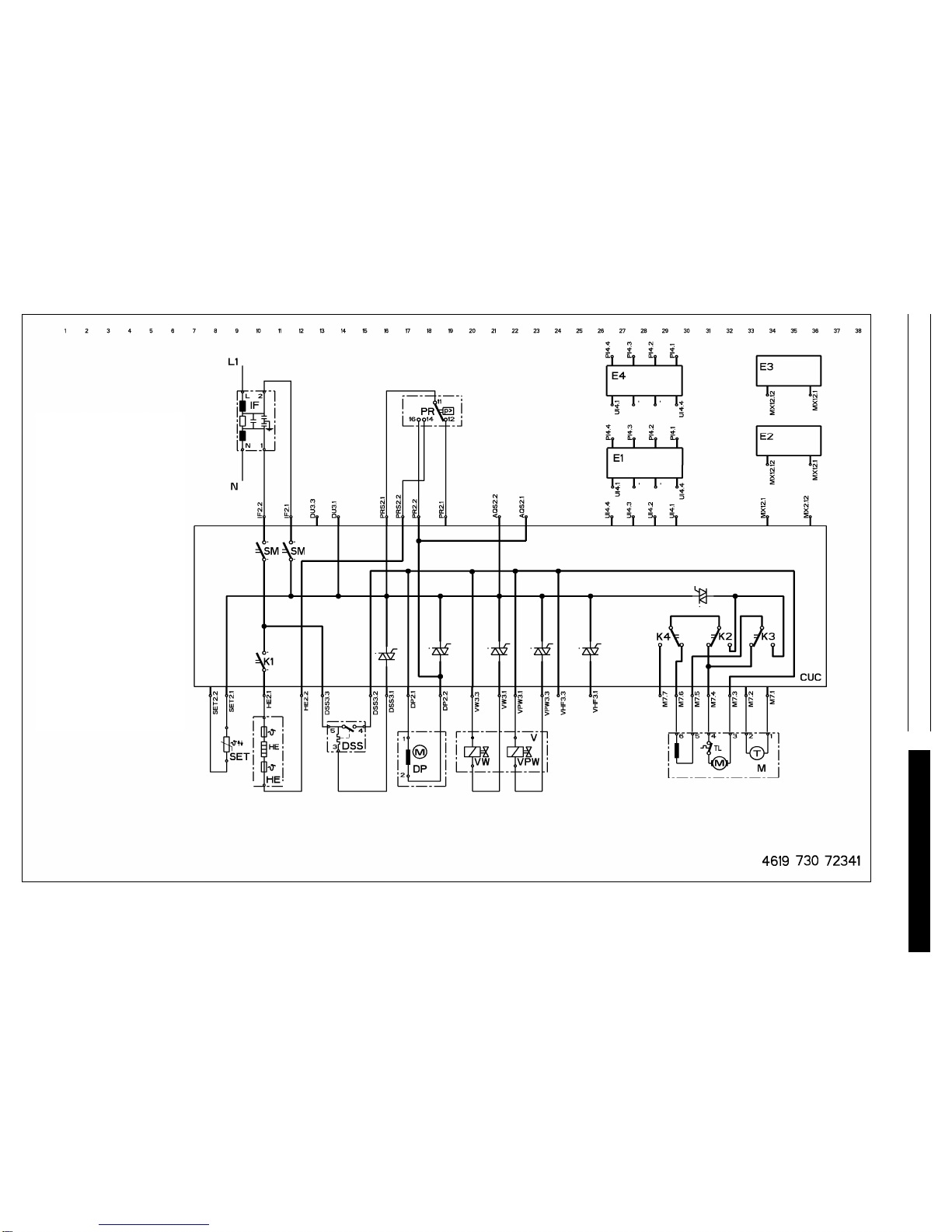

SCHEMA DE CABLAGE
00 noir
11 marron
22 rouge
33 orange
44 jaune
55 vert
66 bleu
77 violet
88 gris
99 blanc
45 jaune/vert
SERVICE
29.10.2007 / Page 8 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service
SCHEMA DE PRINCIPE
CUC PLATINE DE CONTROLE
DP POMPE DE VIDANGE
DSS CONTACT VERROUILLAGE
PORTE
E1 PLATINE EXTÉRIEUR
E2 PLATINE EXTÉRIEUR
E3 PLATINE EXTÉRIEUR
E4 PLATINE EXTÉRIEUR
HE THERMOPLONGEUR
IF FILTRE ANTIPARASITES
M MOTEUR
PR PRESSOSTAT
SET SONDE DE TEMPERATURE
(CTN)
SM INTERRUPTEUR M/A
V ÉLECTROVANNE ARRIVÉE
D’EAU
VW ÉLECTROVANNE MARCHE/
ARRÊT
VPW ÉLECTROVANNE PRÉLAVAGE
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 9
Customer Service 8584 119 29070 Doc. No: 4812 722 29736

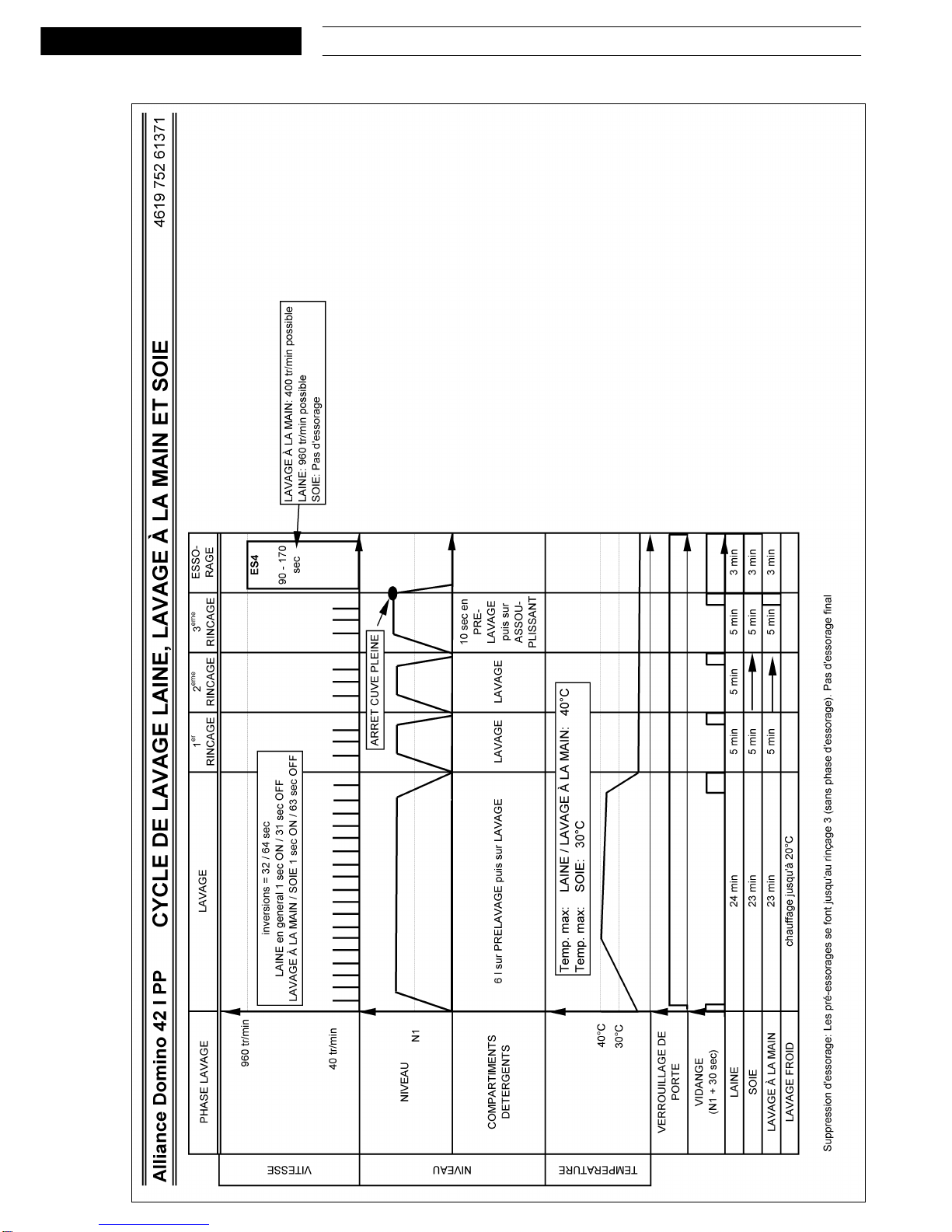

CHARTE PROGRAMME
SERVICE
29.10.2007 / Page 10 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service

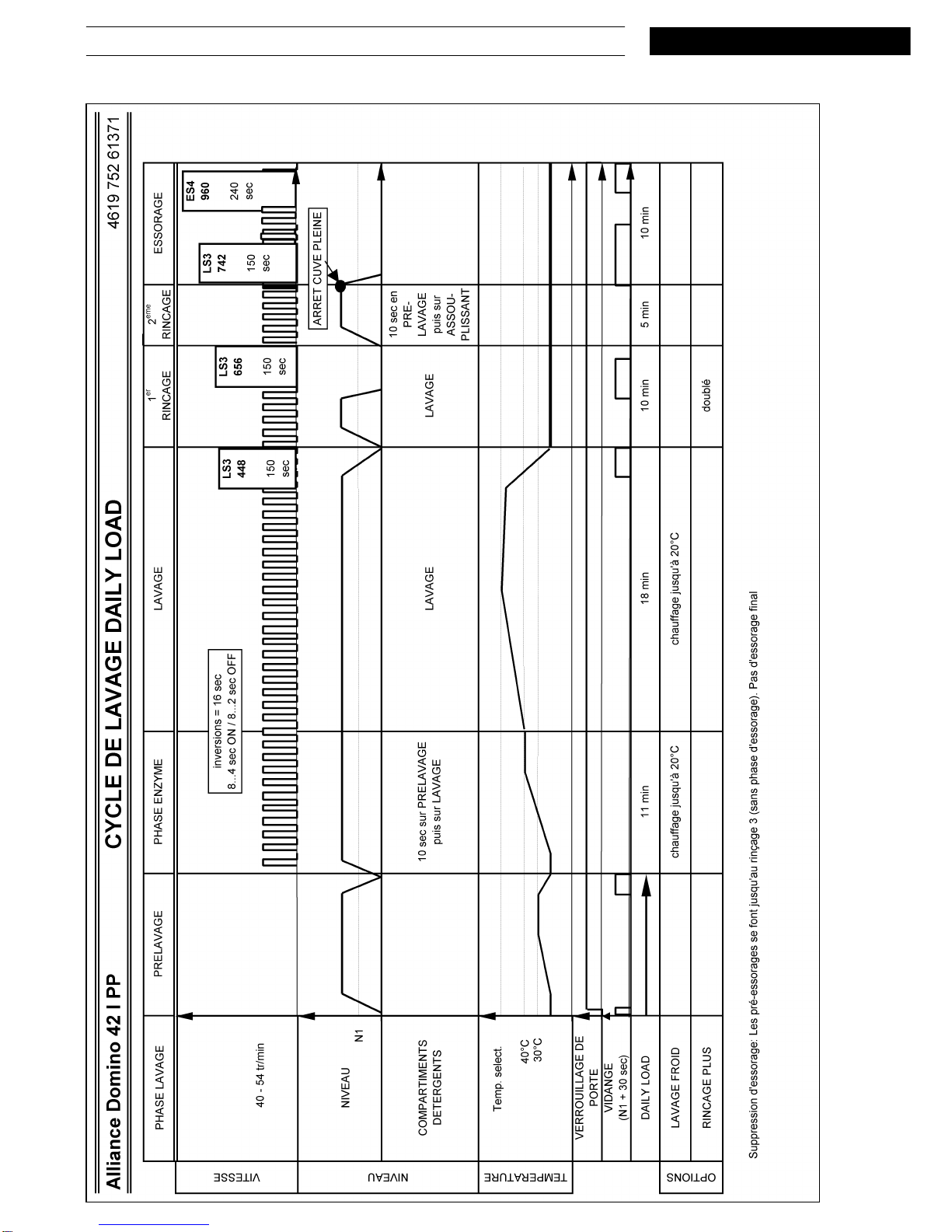

CHARTE PROGRAMME
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 11
Customer Service 8584 119 29070 Doc. No: 4812 722 29736
CHARTE PROGRAMME
SERVICE
29.10.2007 / Page 12 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service

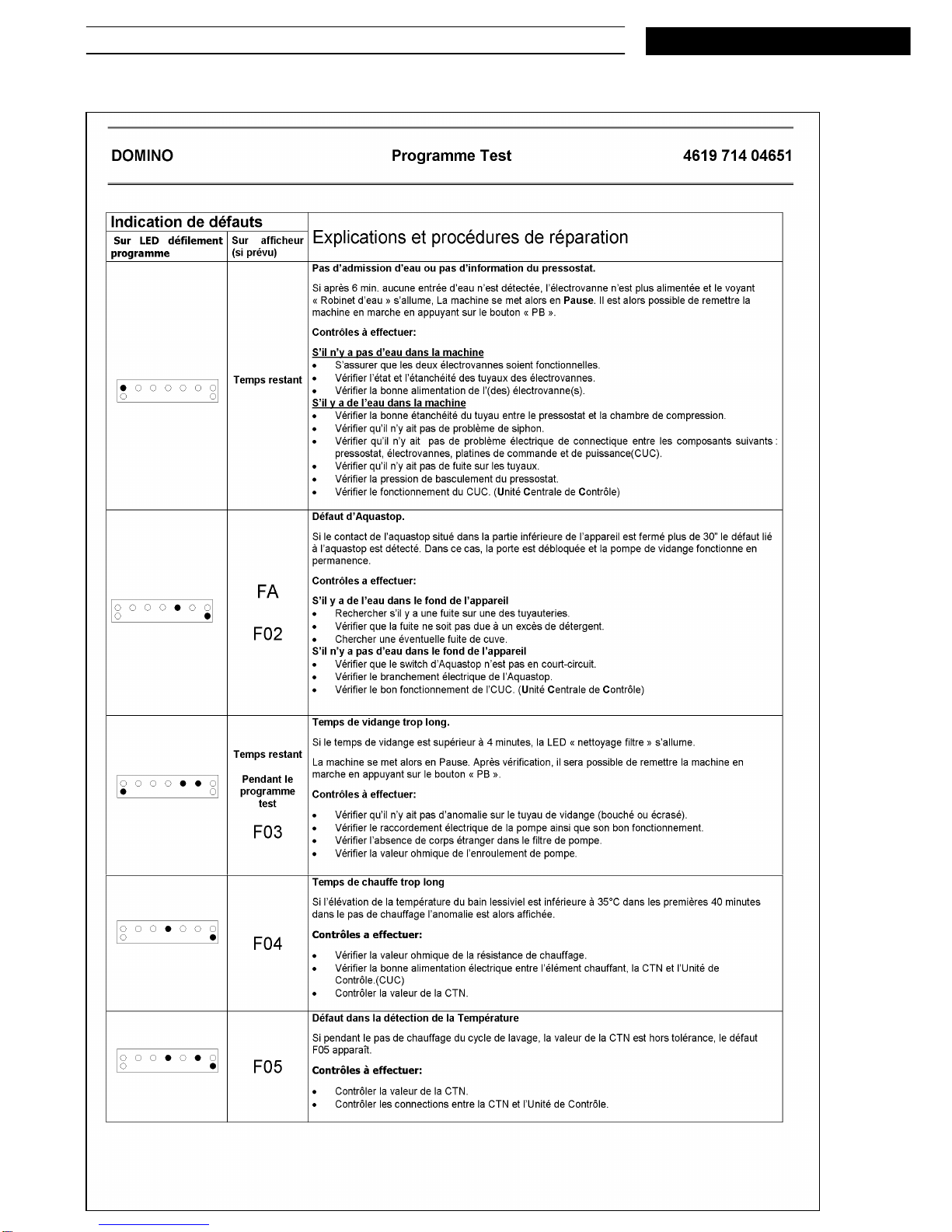

CHARTE PROGRAMME
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 13
Customer Service 8584 119 29070 Doc. No: 4812 722 29736

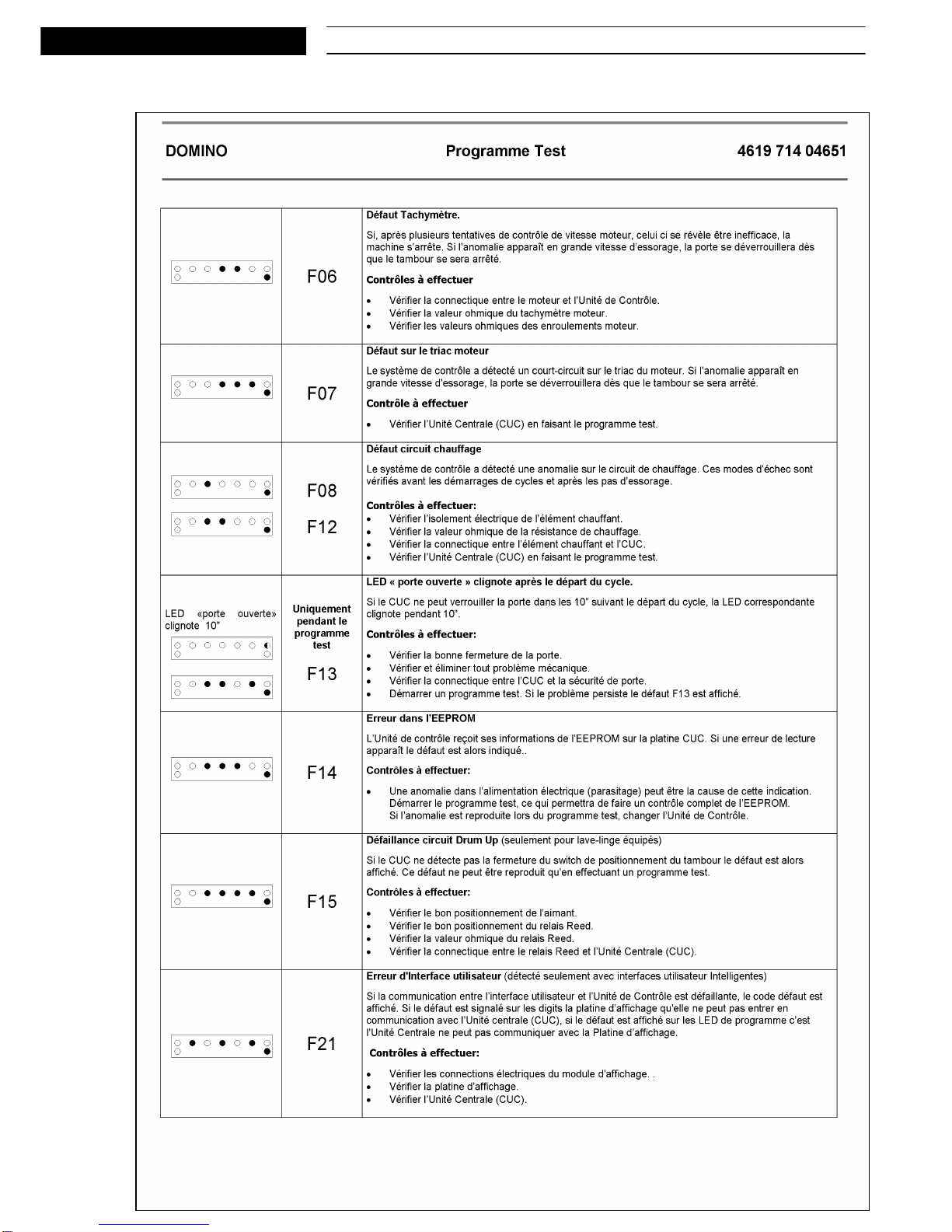

CHARTE PROGRAMME
SERVICE
29.10.2007 / Page 14 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service

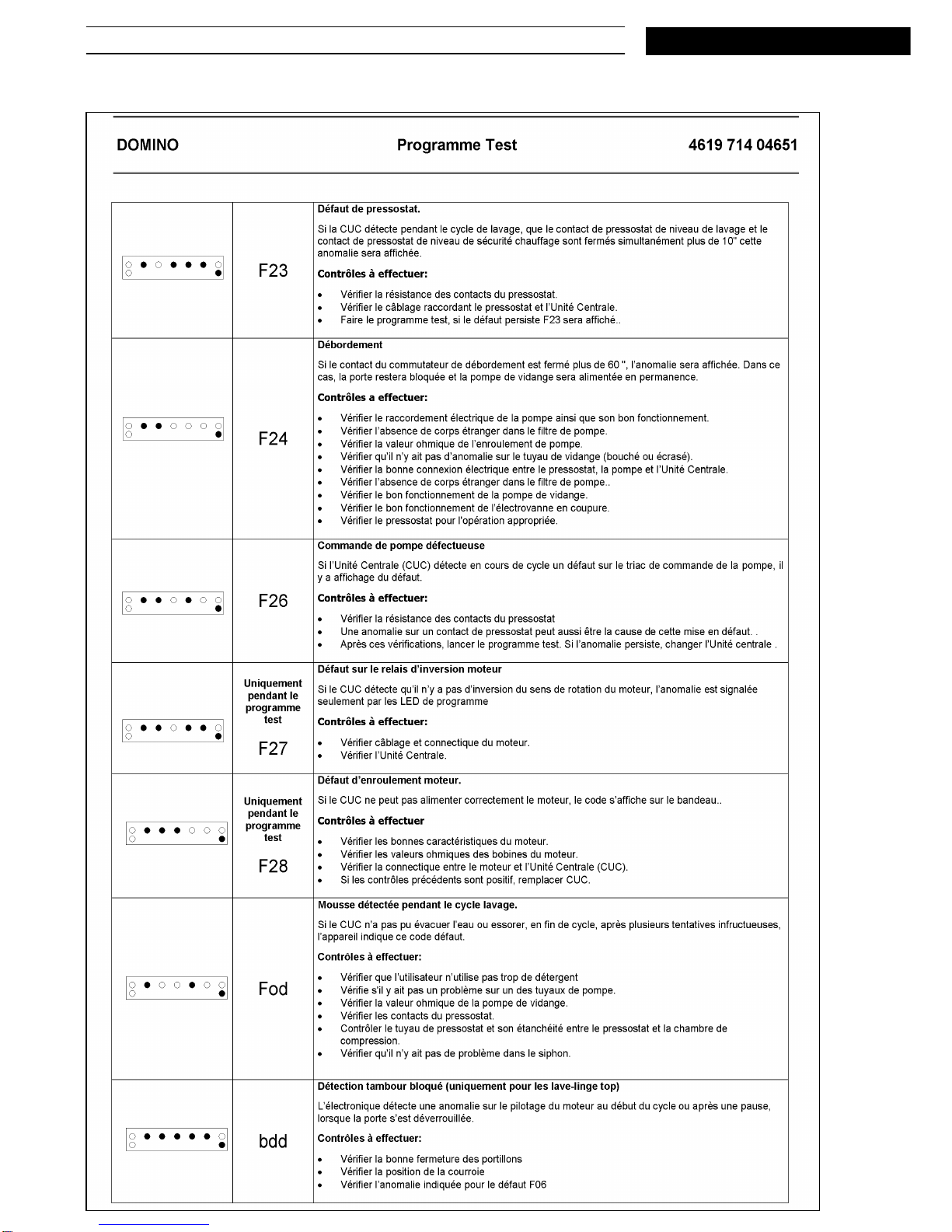

CHARTE PROGRAMME
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 15
Customer Service 8584 119 29070 Doc. No: 4812 722 29736
CHARTE PROGRAMME
SERVICE
29.10.2007 / Page 16 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service
CHARTE PROGRAMME
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 17
Customer Service 8584 119 29070 Doc. No: 4812 722 29736
TEXTE/LEGENDE
SERVICE
29.10.2007 / Page 18 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service
TEXTE/LEGENDE
SERVICE Whirlpool Europe EV 1199 29.10.2007 / Page 19
Customer Service 8584 119 29070 Doc. No: 4812 722 29736
TEXTE/LEGENDE
SERVICE
29.10.2007 / Page 20 EV 1199 Whirlpool Europe
Doc. No: 4812 722 29736 8584 119 29070 Customer Service
TEXTE/LEGENDE
Table of contents
