LG EC94 Series User manual

www.lg.com
P/NO : MFL68488302 (1509-REV07)
Printed in Korea
OWNER’S MANUAL
Please read this manual carefully before operating your set and retain it
for future reference.
*MFL68488302*
EC93**
EC94**
EC97**
EC98**
EC90**
T H E U L T I M A T E D I S P L A Y

TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Detaching the stand
A-4 Assembling the AV cover
A-4 Tidying cables
A-6 MAKING CONNETIONS
A-6 Antenna Connection
A-8 Satellite dish Connection
A-8 HDMI Connection
A-14 - ARC (Audio Return Channel)
A-15 DVI to HDMI Connection
A-17 MHL Connection
A-20 Component Connection
A-21 Composite Connection
A-22 Headphone Connection
A-24 Audio Connection
A-24 - Digital optical audio connection
A-27 USB Connection
A-30 CI module Connection
A-32 Euro Scart Connection
LANGUAGE LIST
English
Deutsch
Français
Italiano
Español
Português
Nederlands
 Ελληνικά
 Slovenščina
LANGUAGE
COMMON
B-1 SPECIFICATIONS
COMMON
A-2

SETTING UP THE TV
(Only EC97**)
1
8 EA
M4 x L20
Back cover
2Back cover
CAUTION
yWhen detaching the stand to the TV set,
place the screen(or back) facing down on a
cushioned table or flat surface to protect the
screen(or back) from scratches.
yMake sure that the screws are inserted cor-
rectly and fastened securely. (If they are not
fastened securely enough, the TV may tilt
forward after being installed.)
Do not use too much force and over tighten
the screws; otherwise screw may be dam-
aged and not tighten correctly.
NOTE
yWhen you assemble the stand again,
performing the stand detaching in reverse.
SETTING UP THE TV
Image shown may differ from your TV.
Detaching the stand
(Only EC93**, EC94**, EC90**, EC98**)
1
(Only EC93**,
EC94**, EC90**)
4 EA
M4 x L20
(Only EC98**)
8 EA
M4 x L20
Screen
2Screen
CAUTION
yWhen detaching the stand, make sure to hold it
firmly while removing the screws to stop it from
falling.
yWhen you assemble the stand again, have the
arrows on the bottom of the stand base looking
toward same direction to screen.
A-3

SETTING UP THE TV
Assembling the AV cover
Assemble the AV Cover as shown.
(Only EC93**, EC94**, EC90**)
AV Cover
(Only EC97**)
AV Cover
(Only EC98**)
AV Cover

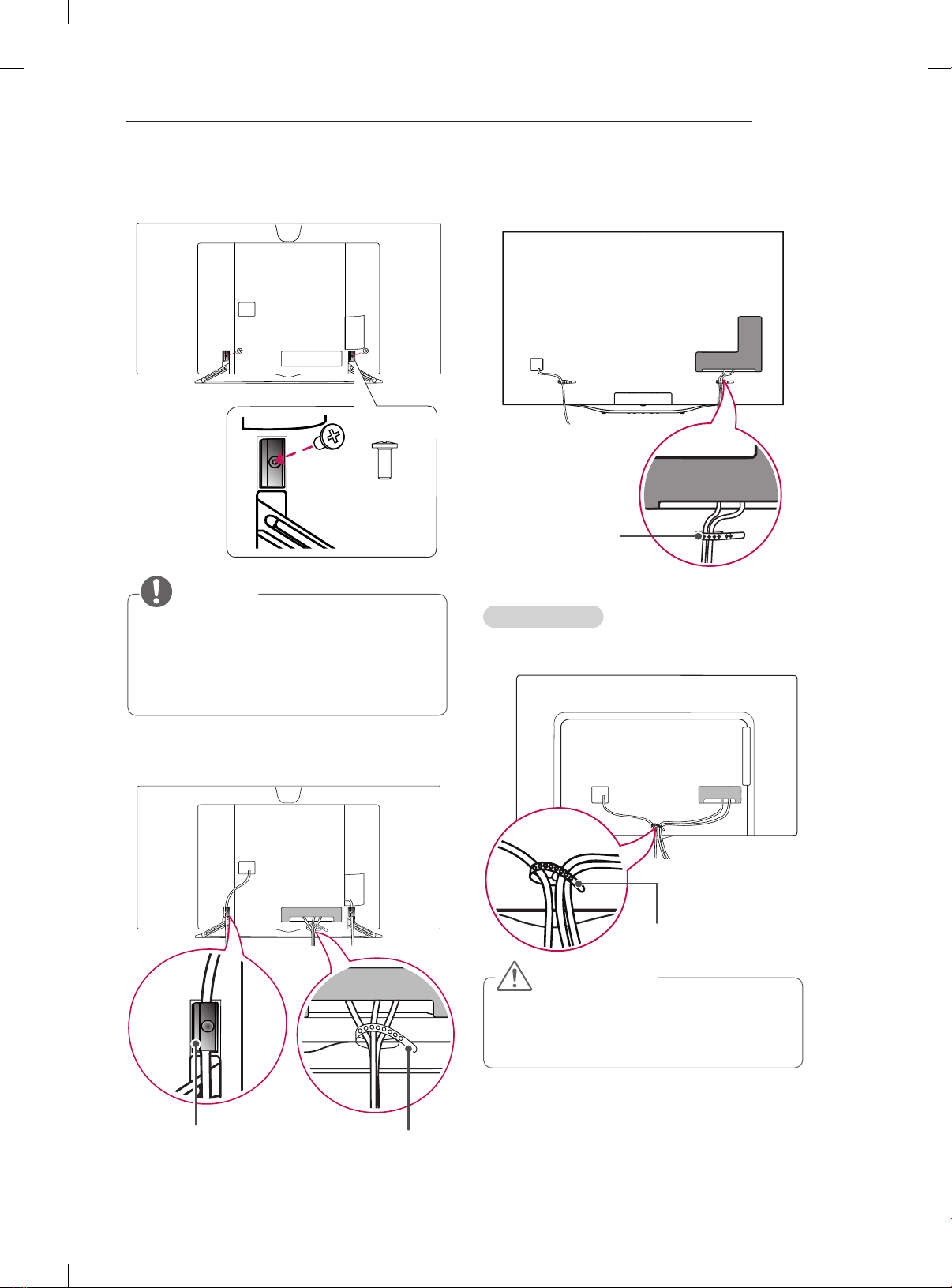

Tidying cables
Image shown may differ from your TV.
Stand Type
(Only EC93**, EC94**, EC90**)
Gather and bind the cables with the cable holder.
Cable Holder
(Only EC97**)
1 Put the cable management in the hole of TV
back cover.
Cable
Management
2 EA
A-4

SETTING UP THE TV
2 Fix the cable management with cable management
screw.
M4 x L10
2 EA
NOTE
yWhen attaching the cable management, use
a magnetic screwdriver.
yIf you don’t have a magnetic screwdriver,
insert the screws into the cable management
and then attach it to the TV.
3 Gather and bind the cables with the cable holder.
Arrange the cable in the cable mangement.
Cable Management Cable Holder
(Only EC98**)
Gather and bind the cables with the cable holder.
Cable Holder
Wall Mount Type
(Only EC93**, EC94**, EC90**)
Cable Holder
CAUTION
yDo not move the TV by holding the cable
holder, as the cable holder may break, and
injuries and damage to the TV may occur.
A-5

MAKING CONNECTIONS
MAKING
CONNECTIONS
This section on MAKING CONNECTIONS mainly
uses diagrams for the EC93** models.
Antenna Connection
IN
ANTENNA/
CABLE
13/18V
700
mA Ma
x
LNB IN
S
atellit
e
Wall Antenna
Socket
(*Not
Provided)
English
Connect the TV to a wall antenna socket with an
RFcable(75Ω).
NOTE
yUse a signal splitter to use more than 2 TVs.
yIf the image quality is poor, install a signal
amplifier properly to improve the image
quality.
yIf the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yAn antenna cable and converter are not
provided.
ySupported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yThis TV cannot receive UHD (3840 x 2160
pixels) broadcasts directly because the
related standards have not been confirmed.
(Only EC97**, EC98**)
Deutsch
Schließen Sie das TV-Gerät mit einem HF-Kabel
(75Ω)aneineWandantennenbuchsean.
HINWEIS
yBei Verwendung von mehr als 2 TV-Geräten
verwenden Sie einen Signalsplitter.
yIst das Bild schlecht, installieren Sie einen
Signalverstärker, um die Bildqualität zu
verbessern.
yWenn die Bildqualität bei angeschlossener
Antenne schlecht ist, richten Sie die Antenne
richtig aus.
yAntennenkabel und Verstärker sind nicht im
Lieferumfang enthalten.
yUnterstützter DTV-Ton: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yDieses TV-Gerät kann keine UHD-
Übertragungen (3.840 x 2.160 Pixel) direkt
empfangen, da die entsprechenden Standards
nicht bestätigt wurden. (Nur EC97**, EC98**)
Français
Connectez la TV à une prise d’antenne murale
avecuncâbleRF(75Ω).
REMARQUE
yUtilisez un séparateur de signaux pour utiliser
plus de deux téléviseurs.
ySi la qualité d’image est mauvaise, installez
correctement un amplificateur de signaux pour
l’améliorer.
ySi vous utilisez une antenne et que la qualité
d’image est mauvaise, essayez de réaligner
l’antenne dans la bonne direction.
yLe câble et le convertisseur d’antenne ne sont
pas fournis.
yTechnologies audio TNT prises en charge :
MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
yVotre TV ne peut pas recevoir de diffusions UHD
(3840 x 2160 pixels) directement car les normes
à ce sujet n'ont pas été confirmées. (Uniquement
EC97**, EC98**)
Italiano
Collegare il televisore all’antenna centralizzata con
uncavoRF(75Ω).
NOTA
yUtilizzare uno sdoppiatore del segnale per
usare più di 2 televisori.
ySe la qualità dell’immagine è scarsa, installare
correttamente un amplificatore del segnale
per migliorarla.
ySe la qualità dell’immagine è scarsa con
un’antenna collegata, provare a riallineare
l’antenna nella direzione corretta.
yIl cavo e il convertitore dell’antenna non sono
in dotazione.
yAudio DTV supportato: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yQuesta TV non può ricevere direttamente
trasmissioni UHD (pixel 3840 x 2160) perché
non sono stati confermati i relativi standard.
(Solo EC97**, EC98**)
A-6

MAKING CONNECTIONS
Español
Conecte la TV a una toma de pared de antena con
uncableRF(75Ω).
NOTA
yEmplee un divisor de señal cuando desee
utilizar más de dos TV.
ySi la imagen es de poca calidad, instale un
amplificador de señal correctamente para
mejorar la calidad de imagen.
ySi la imagen es de poca calidad con una
antena conectada, intente volver a orientar la
antena en la dirección adecuada.
yNo se suministran el cable de antena ni el
conversor.
yAudio DTV admitido: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yEsta TV no puede recibir emisiones UHD
(3840 x 2160 píxeles) directamente porque
no se han confirmado los estándares
relacionados. (Solo EC97**, EC98**)
Português
Ligue a TV a uma tomada de antena de parede
comumcaboRF(75Ω).
NOTA
yUtilize um separador de sinal se quiser utilizar
mais de 2 TVs.
ySe a qualidade de imagem for fraca, instale
um amplificador de sinal para melhorar a
qualidade de imagem.
ySe a qualidade de imagem for fraca mesmo
que tenha uma antena ligada, tente orientar a
antena para a direcção correcta.
yO cabo da antena e o conversor não são
fornecidos.
yÁudio DTV suportado: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
yEsta TV não pode receber directamente
transmissões UHD (3840 x 2160 píxeis), uma
vez que as normas relacionadas não foram
confirmadas. (Apenas EC97**, EC98**)
Nederlands
SluitdeTVmetbehulpvaneenRF-kabel(75Ω)
aan op een antenneaansluiting op de muur.
OPMERKING
yGebruik een signaalsplitter om meer dan twee
TV’s te gebruiken.
yAls de beeldkwaliteit slecht is, installeert u
een signaalversterker om de beeldkwaliteit te
verbeteren.
yAls de beeldkwaliteit slecht is terwijl een
antenne is aangesloten, probeert u de antenne
in de juiste richting te draaien.
yAntennekabel en converter worden niet
meegeleverd.
yOndersteunde DTV-audio: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
yDeze TV kan niet direct uitzendingen van UHD
(3840 x 2160 pixels) ontvangen omdat de
bijbehorende normen niet zijn bevestigd. (Alleen
EC97**, EC98**)
Ελληνικά
Συνδέστετηντηλεόρασησεμιαυποδοχήκεραίας
στοντοίχομεένακαλώδιοRF(75Ω).
ΣΗΜΕΙΩΣΗ
yΧρησιμοποιήστεέναδιαχωριστήσήματοςγια
τηνχρήσηπερισσότερωναπό2τηλεοράσεων.
yΑνηποιότητατηςεικόναςδενείναικαλή,
εγκαταστήστεένανενισχυτήσήματοςγιατη
βελτίωσητηςποιότηταςεικόνας.
yΑνηποιότητατηςεικόναςδενείναικαλήμετά
τησύνδεσητηςκεραίας,δοκιμάστενααλλάξετε
τονπροσανατολισμότηςκεραίαςστησωστή
κατεύθυνση.
yΔενπαρέχεταικαλώδιοκεραίαςκαιμετατροπέας.
yΥποστηριζόμενοςήχοςDTV:MPEG,Dolby
Digital, Dolby Digital Plus, HE-AAC
yΑυτήητηλεόρασηδενμπορείναλάβει
μεταδόσειςUHD(3840x2160pixel)απευθείας
καθώςτασχετικάπρότυπαδενέχουν
επιβεβαιωθεί.(ΜόνογιαταμοντέλαEC97**,
EC98**)
Slovenščina
Televizorpriključitevstenskoantenskovtičnicos
kablomRF(75Ω).
OPOMBA
yČeželiteuporabljativečkot2televizorja,
uporabite razcepnik za signal.
yČejekakovostslikeslaba,joizboljšajtetako,
daustreznonamestiteojačevalniksignala.
yČejekakovostslikeslabainuporabljate
anteno, usmerite anteno v ustrezno smer.
yKabelanteneinpretvorniknistapriložena.
yPodprte oblike zvoka za DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
yTelevizor ne sprejema oblike zapisa UHD
(3840 x 2160 slikovnih pik) neposredno,
ker niso potrjeni ustrezni standardi. (Samo
modeli EC97**, EC98**)
A-7

MAKING CONNECTIONS

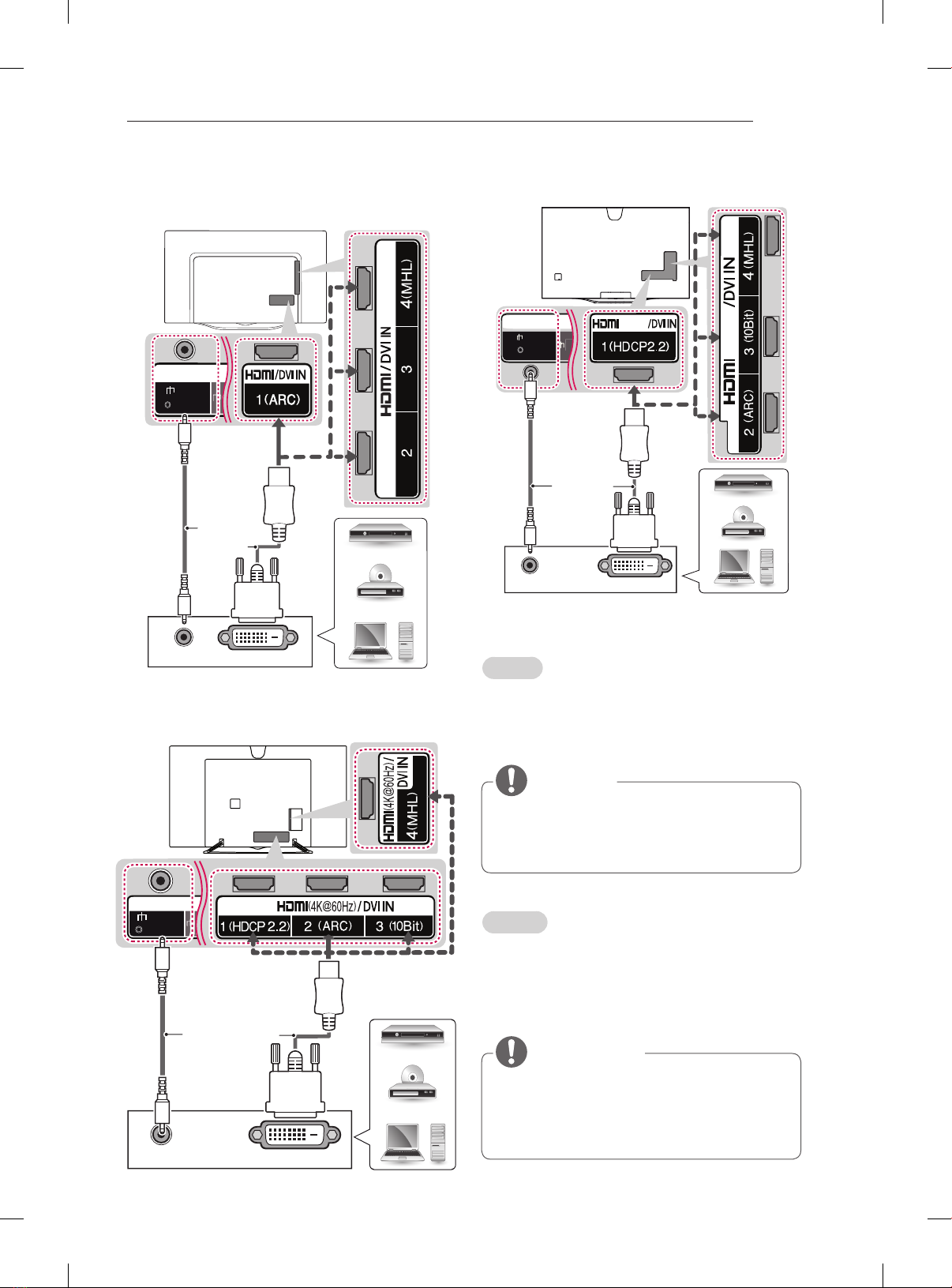

HDMI Connection
(Only EC93**, EC94**, EC90**)
HDMI
(*Not
Provided)
DVD / Blu-Ray / PC /
HD Cable Box / HD STB
Satellite dish Connection
(Only satellite models)
(*Not
Provided)
IN
A
NTENNA
/
C
ABL
E
13/18V
700mA Max
LNB IN
Satellite
Satellite
Dish
English
Connect the TV to a satellite dish to a satellite
socketwithasatelliteRFcable(75Ω).
Deutsch
Schließen Sie das TV-Gerät mit einem Satelliten-
HF-Kabel(75Ω)aneineSatellitenschüsseloder
an eine Satellitenbuchse an.
Français
Connectez la TV à une parabole satellite ou à une
prisesatelliteàl’aided’uncâblesatelliteRF(75Ω).
Italiano
Collegare la TV a un’antenna satellitare e a una
presasatellitareconuncavoRFsatellitare(75Ω).
Español
Para conectar la TV a una antena parabólica, enchufe un
cabledeRFdesatéliteaunatomadesatélite(75Ω).
Português
Ligue a TV a uma antena parabólica a uma tomada
desatélitecomumcaboRFparasatélite(75Ω).
Nederlands
Sluit de TV met behulp van een RF-satellietkabel
(75Ω)aanopeensatellietschotel.
Ελληνικά
Συνδέστετηντηλεόρασησεμιαδορυφορικήκε-
ραία,μέσωμιαςδορυφορικήςυποδοχήςμεδορυ-
φορικόκαλώδιο(75Ω).
Slovenščina
SkablomRFzasatelitpovežitetelevizorssatelit-
skimkrožnikomprekvtičnicezasatelit(75Ω).
A-8

MAKING CONNECTIONS
(Only EC97**)
HDMI
DVD / Blu-Ray / PC /
HD Cable Box / HD STB
(*Not Provided -
Depending on model)
(Only EC98**)
HDMI
(4K@60Hz)
(4K@60Hz)
DVD / Blu-Ray / PC /
HD Cable Box / HD STB
(*Not Provided -
Depending on model)
English
Transmits the digital video and audio signals from
an external device to the TV. Connect the external
device and the TV with the HDMI cable as shown.
NOTE
(Only EC97**, EC98**)
1) HDMI specifications may be different for each
input port, so make sure to check the device
specifications before connecting.
2) The HDMI IN 3 port is especially suitable for the
specifications to enjoy UHD Video (4:4:4, 4:2:2)
of 4K @ 50/60 Hz. However, video or audio may
not be supported depending on the specifications
of the external equipment. In that case, use any
other HDMI IN port.
3) Contact customer service for more information
on the HDMI specifications of each input port.
4K @ 50/60 Hz Support Format
Resolution Frame
rate (Hz)
Colour Depth /
Chroma Sampling
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Only Supported at HDMI IN 3 Port
NOTE
yIt is recommended to use the TV with the
HDMI connection for the best image quality.
yUse the latest High Speed HDMI™ Cable with
CEC (Customer Electronics Control) function.
yHigh Speed HDMI™ Cables are tested to
carry an HD signal up to 1080p and higher.
ySupported HDMI Audio format : Dolby Dig-
ital (32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM
(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yWhen you use HDMI port 3, it is recommended
that you use the cable provided.
(Depending on
model)
If you want to use a regular HDMI cable, use
one that is a highspeed HDMI cable (3m or
less).
A-9

MAKING CONNECTIONS
Français
Permet de transmettre les signaux vidéo et audio
numériques d’un périphérique externe vers la TV.
Connectez le périphérique externe et la TV avec le
câble HDMI comme indiqué sur l’illustration suivante.
REMARQUE
(Uniquement EC97**, EC98**)
1) Les caractéristiques HDMI pouvant être différentes
pour chaque port de source d’entrée, nous vous
conseillons de consulter les caractéristiques du
périphérique avant d’effectuer la connexion.
2) Le port HDMI IN 3 est spécialement adapté
aux caractéristiques permettant de profiter de
vidéos UHD (4:4:4, 4:2:2) de 4K @ 50/60 Hz.
Toutefois, les fonctions vidéo ou audio peuvent
ne pas être prises en charge (cela dépend des
caractéristiques de l’équipement externe). Dans
ce cas, veuillez utiliser tout autre port HDMI IN.
3) Contactez le service clientèle pour obtenir plus
d’informations concernant les caractéristiques
HDMI de chaque port d’entrée.
Format de prise en charge 4K @ 50/60 Hz
Résolution Fréquence d’image
(Hz)
Profondeur de
couleur / Taux
d’échantillonnage
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Pris en charge uniquement par le port HDMI IN 3
REMARQUE
yPour obtenir une meilleure qualité d’image, il est
recommandé d’utiliser la TV avec une connexion
HDMI.
yUtilisez le tout nouveau câble haut débit HDMI™
avec la fonction CEC (contrôles électroniques
client).
yLes câbles HDMI™ haut débit sont testés pour
transporter un signal HD de 1080p ou supérieur.
yFormats audio HDMI pris en charge : Dolby Digital
(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz, 48Khz),
PCM(32Khz, 44.1Khz, 48Khz, 96Khz, 192Khz)
yLors de l’utilisation d’un câble HDMI (port HDMI
3), il est recommandé d’utiliser le câble fourni.
(Selon le modèle)
Si vous utilisez un câble HDMI conventionnel,
utilisez un câble HDMI haut débit (max. 3 m).
Deutsch
Überträgt digitale Video- und Audiosignale von einem
externen Gerät an das TV-Gerät. Verbinden Sie
das externe Gerät, wie in der folgenden Abbildung
gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät.
HINWEIS
(Nur EC97**, EC98**)
1) Die HDMI-Spezifikationen können für jeden
Eingangsanschluss unterschiedlich sein.
Überprüfen Sie deshalb die Spezifikationen des
Geräts, bevor Sie es anschließen.
2) Der HDMI IN 3-Anschluss ist besonders geeignet
für die Spezifikationen, die für UHD-Video (4:4:4,
4:2:2) mit 4K @ 50/60 Hz erforderlich sind. Jedoch
wird, je nach den Spezifikationen der externen
Geräte, Video oder Audio möglicherweise nicht
unterstützt. Verwenden Sie in einem solchen Fall
einen anderen HDMI IN-Anschluss.
3) Für mehr Informationen zu den HDMI-Spezifikationen
für jeden Eingang wenden Sie sich an den
Kundenservice.
Unterstütztes Format: 4K @ 50/60 Hz
Auflösung Bildrate
(Hz)
Farbtiefe/Chroma-
Abtastrate
8 bit 10 bit 12 bit
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr
4:2:0 YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1- -
RGB
4:4:4 1- -
1: Wird nur bei einem HDMI IN 3-Anschluss unter-
stützt
HINWEIS
yFür optimale Bildqualität wird empfohlen, den
HDMI-Anschluss des TV-Gerätes zu verwenden.
yVerwenden Sie das neueste Hochgeschwindigkeits-
HDMI™-Kabel mit CEC-Funktion
(Customer
Electronics Control).
yHigh-Speed-HDMI™-Kabel sind für die Übertra-
gung von HD-Signalen bis zu 1080p und höher
getestet.
yUnterstütztes HDMI-Audioformat: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yEs wird empfohlen, das mitgelieferte HDMI-Kabel
(HDMI-Anschluss 3) zu verwenden. (Abhängig
vom Modell)
Wenn Sie sich für ein handelsübliches HDMI-
Kabel ent-scheiden, verwenden Sie ein High-
Speed-HDMI-Kabel (3 m oder kürzer).
A-10
