Makita An901 User manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

WARNING:

For your personal safety, READ and UNDERSTAND before using.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

AVERTISSEMENT:

Pour votre propre sécurité, prière de lire attentivement avant l’utilisation.

GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

ADVERTENCIA:

Para su seguridad personal, LEA DETENIDAMENTE este manual antes de usar la herramienta.

GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

Construction Coil Nailer

Cloueuse Pneumatique à Bobine

Clavadora Neumática de Carrete

AN901

005459

ENGLISH

SPECIFICATIONS

• Due to our continuing programme of research and development, the specifications herein are subject to change

without notice.

• Note: Specifications may differ from country to country.

IMPORTANT SAFETY

INSTRUCTIONS

USB086-1

WARNING: WHEN USING THIS TOOL,

BASIC SAFETY PRECAUTIONS SHOULD

ALWAYS BE FOLLOWED TO REDUCE

THE RISK OF PERSONAL INJURY,

INCLUDING THE FOLLOWING:

READ ALL INSTRUCTIONS.

1. For personal safety and proper operation and

maintenance of the tool, read this instruction

manual carefully before using the tool.

2. Always wear safety glasses to protect your eyes

from dust or nail injury. The safety glasses

should conform with the requirements of ANSI

Z87.1.

WARNING:

It is an employer's responsibility to enforce the

use of safety eye protection equipment by the

tool operators and by other persons in the imme-

diate working area.

3. Wear hearing protection to protect your ears

against exhaust noise and head protection. Also

wear light but not loose clothing. Sleeves should

be buttoned or rolled up. No necktie should be

worn.

4. Rushing the job or forcing the tool is dangerous.

Handle the tool carefully. Do not operate when

under the influence of alcohol, drugs or the like.

5. General Tool Handling Guidelines:

(1) Always assume that the tool contains fas-

teners.

(2) Do not point the tool toward yourself or any-

one whether it contains fasteners or not.

(3) Do not actuate the tool unless the tool is

placed firmly against the workpiece.

(4) Respect the tool as a working implement.

(5) No horseplay.

(6) Do not hold or carry the tool with a finger on

the trigger.

(7) Do not load the tool with fasteners when any

one of the operating controls is activated.

(8) Do not operate the tool with any power

source other than that specified in the tool

operating/safety instructions.

6. An improperly functioning tool must not be

used.

7. Sparks sometimes fly when the tool is used. Do

not use the tool near volatile, flammable materi-

als such as gasoline, thinner, paint, gas, adhe-

sives, etc.; they will ignite and explode, causing

serious injury.

8. The area should be sufficiently illuminated to

assure safe operations. The area should be clear

and litter-free. Be especially careful to maintain

good footing and balance.

9. Only those involved in the work should be in the

vicinity. Children especially must be kept away at

all times.

10. There may be local regulations concerning noise

which must be complied with by keeping noise

levels within prescribed limits. In certain cases,

shutters should be used to contain noise.

11. Do not play with the contact element: it prevents

accidental discharge, so it must be kept on and

not removed. Securing the trigger in the ON

position is also very dangerous. Never attempt

to fasten the trigger. Do not operate a tool if any

portion of the tool operating controls is inopera-

ble, disconnected, altered, or not working prop-

erly.

Model AN901

Air pressure 4.5 - 8.5 kgf/cm2G (65 - 120 PSIG)

Nail length 45 mm (1-3/4”) - 90 mm (3-1/2”)

Nail capacity 150 - 300 pcs.

Min. hose diameter 8.5 mm (5/16”)

Dimensions (L X H X W) 408 mm X 316 mm X 131 mm (16” X 12-1/2” X 5-1/8”)

Net weight 3.1 kg (6.8 lbs)

12. Operate the tool within the specified air pressure

on the tool label for safety and longer tool life.

Do not exceed the recommended max. operating

pressure. The tool should not be connected to a

source whose pressure potentially exceeds 14.0

kgf/cm2G (200 PSIG).

13. Never use the tool with other than compressed

air. If bottled gas (carbon dioxide, oxygen, nitro-

gen, hydrogen, air, etc.) or combustible gas

(hydrogen, propane, acetylene, etc.) is used as a

power source for this tool, the tool will explode

and cause serious injury.

14. Always check the tool for its overall condition

and loose screws before operation. Tighten as

required.

15. Make sure all safety systems are in working

order before operation. The tool must not oper-

ate if only the trigger is pulled or if only the con-

tact element is pressed against the wood. It must

work only when both actions are performed. Test

for possible faulty operation with nails unloaded

and the contact element in fully pulled position.

16. Make sure that the trigger is locked when the

change lever is set to the LOCK position.

17. Check walls, ceilings, floors, roofing and the like

carefully to avoid possible electrical shock, gas

leakage, explosions, etc. caused by striking live

wires, conduits or gas pipes.

18. Use only nails specified in this manual. The use

of any other nails may cause malfunction of the

tool.

19. Do not permit those uninstructed to use the tool.

20. Make sure no one is nearby before nailing. Never

attempt to nail from both the inside and outside

at the same time. Nails may rip through and/or

fly off, presenting a grave danger.

21. Watch your footing and maintain your balance

with the tool. Make sure there is no one below

when working in high locations, and secure the

air hose to prevent danger if there is sudden

jerking or catching.

22. On rooftops and other high locations, nail as you

move forward. It is easy to lose your footing if

you nail while inching backward. When nailing

against perpendicular surface, nail from the top

to the bottom. You can perform nailing opera-

tions with less fatigue by doing so.

23. A nail will be bent or the tool can become

jammed if you mistakenly nail on top of another

nail or strike a knot in the wood. The nail may be

thrown and hit someone, or the tool itself can

react dangerously. Place the nails with care.

24. Do not leave the loaded tool or the air compres-

sor under pressure for a long time out in the sun.

Be sure that dust, sand, chips and foreign matter

will not enter the tool in the place where you

leave it setting.

25. Do not point the ejection port at anyone in the

vicinity. Keep hands and feet away from the ejec-

tion port area.

26. When the air hose is connected, do not carry the

tool with your finger on the trigger or hand it to

someone in this condition. Accidental firing can

be extremely dangerous.

27. Handle the tool carefully, as there is high pres-

sure inside the tool that can be dangerous if a

crack is caused by rough handling (dropping or

striking). Do not attempt to carve or engrave on

the tool.

28. Stop nailing operations immediately if you

notice something wrong or out of the ordinary

with the tool.

29. Always disconnect the air hose and remove all of

the nails:

(1) When unattended.

(2) Before performing any maintenance or

repair.

(3) Before cleaning a jam.

(4) Before moving the tool to a new location.

30. Perform cleaning and maintenance right after

finishing the job. Keep the tool in tip-top condi-

tion. Lubricate moving parts to prevent rusting

and minimize friction-related wear. Wipe off all

dust from the parts.

31. When not operating the tool, always lock the trig-

ger by turning the change lever to the LOCK

position.

32. Do not modify tool without authorization from

Makita.

33. Do not attempt to keep the trigger or contact ele-

ment depressed with tape or wire. Death or seri-

ous injury may occur.

34. Always check contact element as instructed in

this manual. Nails may be driven accidentally if

the safety mechanism is not working correctly.

35. Ask Makita's Authorized service centers for peri-

odical inspection of the tool.

36. To maintain product SAFETY and RELIABILITY,

maintenance and repairs should be performed

by Makita Authorized or Factory Service Centers,

always using Makita replacement parts.

SAVE THESE INSTRUCTIONS

WARNING:

MISUSE or failure to follow the safety

rules stated in this instruction manual

may cause serious personal injury.

SYMBOLS

USD501-1

The followings show the symbols used for tool.

....................Read and understand tool labels and

manual.

....................Operators and others in work area

must wear safety glasses with side

shields.

....................Keep fingers away from trigger when

not driving fasteners to avoid acci-

dental firing.

INSTALLATION

Selecting compressor

The air compressor must comply with the requirements

of ANSI B19.3.

Select a compressor that has ample pressure and air

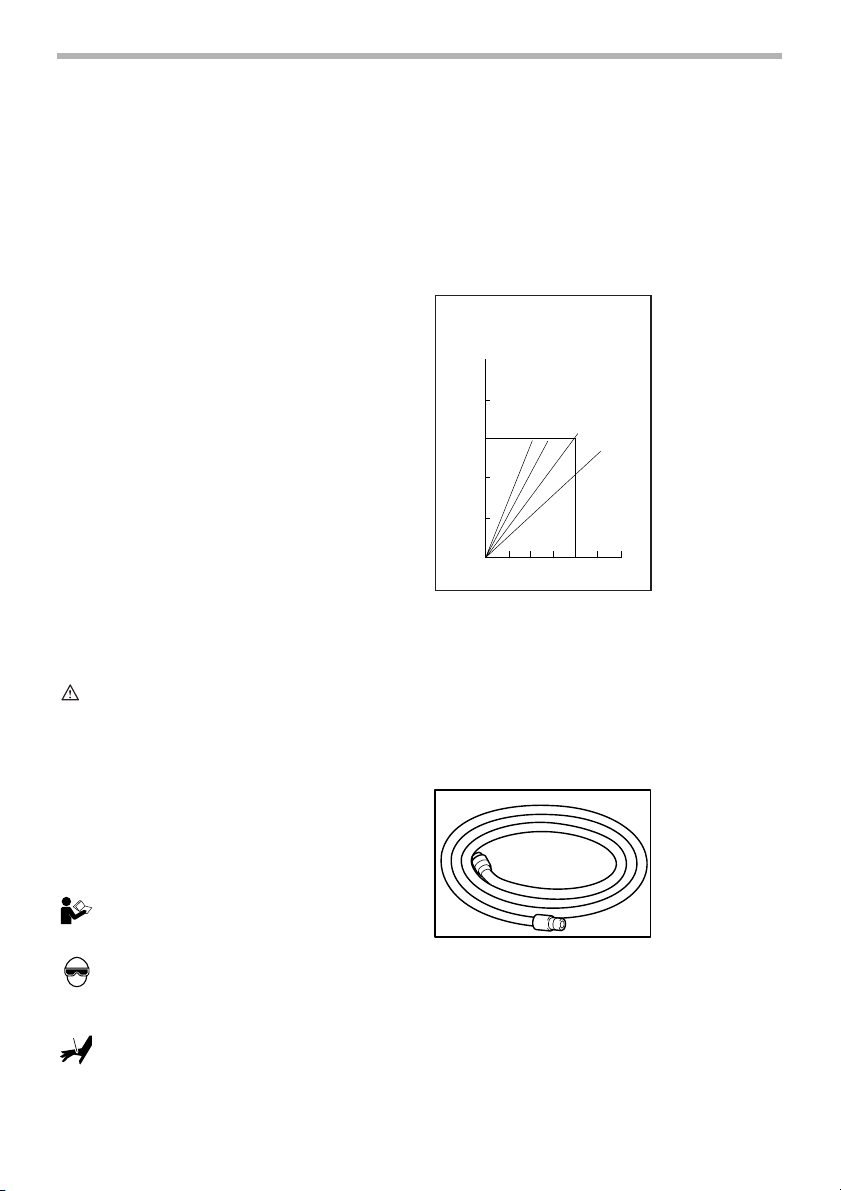

output to assure cost-efficient operation. The graph

shows the relation between nailing frequency, applicable

pressure and compressor air output.

Thus, for example, if nailing takes place at a rate of

approximately 40 times per minute at a compression of

6.0 kgf/cm2G (85 PSIG), a compressor with an air output

over 3 ft3/minute is required.

Pressure regulators must be used to limit air pressure to

the rated pressure of the tool where air supply pressure

exceeds the tool’s rated pressure. Failure to do so may

result in serious injury to tool operator or persons in the

vicinity.

Selecting air hose

Use an air hose as large and as short as possible to

assure continuous, efficient nailing operation. With an air

pressure of 5.0 kgf/cm2G (70 PSIG), an air hose with an

internal diameter of over 8.5 mm (5/16”) and a length of

less than 20 m (6.6 ft.) is recommended when the inter-

val between each nailing is 0.5 seconds. Air supply

hoses shall have a minimum working pressure rating of

10.7 kgf/cm2G (150 PSIG) or 150 percent of the maxi-

mum pressure produced in the system whichever is

higher.

CAUTION:

•Low air output of the compressor, or a long or

smaller diameter air hose in relation to the nailing

frequency may cause a decrease in the driving

capability of the tool.

Lubrication

To insure maximum performance, install an air set (oiler,

regulator, air filter) as close as possible to the tool. Adjust

the oiler so that one drop of oil will be provided for every

30 nails.

When an air set is not used, oil the tool with pneumatic

tool oil by placing 2 (two) or 3 (three) drops into the air fit-

ting. This should be done before and after use. For

proper lubrication, the tool must be fired a couple of

times after pneumatic tool oil is introduced.

0102030405060

(ft /min.)

Compressor air output per minute

Nailing frequency (times/min)

8.5kgf/cm G(120PSIG)

7.0kgf/cm G(100PSIG)

6.0kgf/cm G(85PSIG)

4.5kgf/cm G(65PSIG)

005686

1. Pneumatic tool

oil

004294

004295

005461

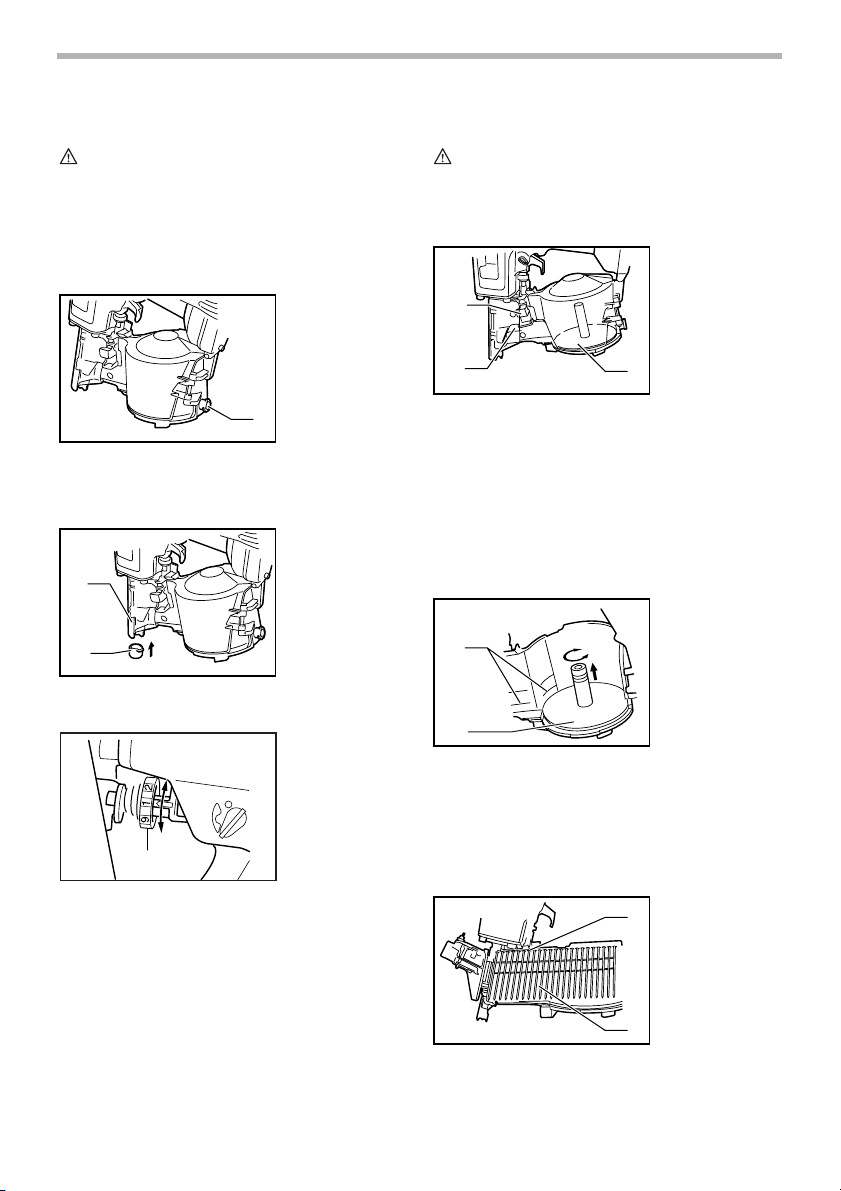

FUNCTIONAL DESCRIPTION

CAUTION:

•Always lock the trigger and disconnect the hose

before adjusting or checking function on the tool.

Nose adapter

When nailing workpieces with easily-marred surfaces,

use the nose adapter. It is factory installed at the rear of

the tool.

Attach the nose adapter to the contact arm. When not in

use, store the nose adapter at the rear of the tool to keep

it from being lost.

Adjusting depth of nailing

To adjust the depth of nailing, turn the adjuster so that

the arrow above the adjuster will point to the number indi-

cated on the adjuster. The depth of nailing is the deepest

when the arrow points to the number 1. It will become

shallower as the arrow points to higher number. The

depth can be changed in approx. 1.0 mm (1/32”) incre-

ments per graduation. If nails cannot be driven deep

enough even when the arrow points to the number 1,

increase the air pressure. If nails are driven too deep

even when the arrow points to the number 9, decrease

the air pressure. Generally speaking, the tool service life

will be longer when the tool is used with lower air pres-

sure and the adjuster set to a lower number.

ASSEMBLY

CAUTION:

•Always lock the trigger and disconnect the hose

before carrying out any work on the tool.

Loading nailer

Select nails suitable for your work. Depress the latch

lever and open the door and magazine cap.

Lift and turn the coil support plate to set it to the correct

step. When loading 90 (3-1/2”) mm long nails, use the

bottom step. When loading 65 (2-1/2”) or 75 (3”) mm long

nails, use the middle step. When loading 45 (1-3/4”) or 50

(2”) or 57 (2-1/4”) mm long nails, use the top step. If the

tool is operated with the coil support plate set to the

wrong step, poor nail feed or malfunction of the tool may

result.

Place the nail coil over the coil support plate. Uncoil

enough nails to reach the feed claw. Place the first nail in

the driver channel and the second nail in the feed claw.

The nail heads must be in the slot in the feeder body.

Place other uncoiled nails on feeder body. Close the

magazine cap and door after checking to see that the nail

coil is set properly in the magazine.

1. Nose piece stor-

ing portion

1. Contact arm

2. Nose adapter

1. Adjuster

005462

005463

004299

1. Latch lever

2. Door

3. Magazine cap

1. Magazine scale

2. Coil support

plate

1. Slot

2. Feeder body

005464

005465

005466

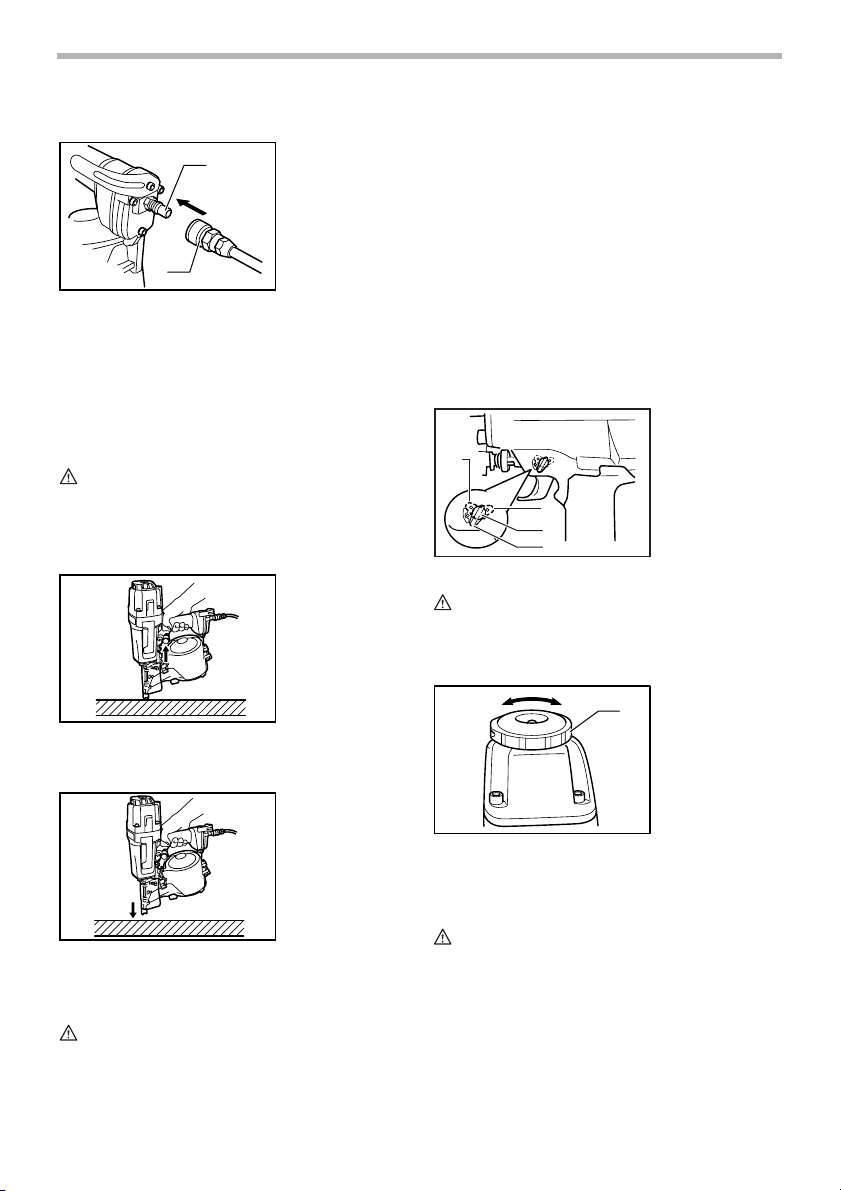

Connecting air hose

Lock the trigger. Slip the air socket of the air hose onto

the air fitting on the nailer. Be sure that the air socket

locks firmly into position when installed onto the air fit-

ting. A hose coupling must be installed on or near the tool

in such a way that the pressure reservoir will discharge at

the time the air supply coupling is disconnected.

OPERATION

CAUTION:

•Make sure all safety systems are in working order

before operation.

1. To drive a nail, you may place the contact element

against the workpiece and pull the trigger, or

2. Pull the trigger first and then place the contact ele-

ment against the workpiece.

•No. 1 method is for intermittent nailing, when you

wish to drive a nail carefully and very accurately.

No. 2 method is for continuous nailing.

CAUTION:

•However when the tool is set to the “Intermittent

Nailing”mode, WITH THE TRIGGER HELD IN A

HALF-PULLED POSITION, an unexpected nailing

could occur, if contact element is allowed to re-con-

tact against the workpiece or the other surface

under the influence of recoil.

In order to avoid this unexpected nailing, perform as

follows;

A. Do not place the contact element against the work-

piece with excessive force.

B. Pull the trigger fully and hold it on for 1-2 seconds after

nailing.

•For No. 1 method, set the change lever to the “Inter-

mittent Nailing”position.

For No. 2 method, set the change lever to the “Con-

tinuous Nailing”position.

After using the change lever to change the nailing

method, always make sure that the change lever is

properly set to the position for the desired nailing

method.

CAUTION:

•Operating the tool without nails shortens the life of

the tool and should be avoided.

Air exhaust

Air exhaust direction can be changed easily by rotating

the exhaust cover. Change it when necessary.

Jammed nailer

CAUTION:

•Always lock the trigger, disconnect the hose and

remove the nails from the magazine before clean-

ing a jam.

When the nailer becomes jammed, do as follows:

Open the door and magazine cap and remove the nail

coil. Insert a small rod or the like into the ejection port

and tap it with a hammer to drive out the nail jamming

from the ejection port. Reset the nail coil and close the

magazine cap and door.

1. Air fitting

2. Air socket

005468

005469

005470

1. Continuous nail-

ing

2. Intermittent nail-

ing

3. Change lever

4. Trigger lock

1. Exhaust cover

004307

005613

Hook

The hook is convenient for hanging the tool temporarily.

This hook can be installed on either side of the tool.

CAUTION:

•Always lock the trigger and disconnect the hose

when hanging the tool using the hook.

•Always tighten the hook securing bolt firmly. Loose

bolt may cause air leakage from the tool.

•Never hang the tool on a waist belt or like. Danger-

ous accidental firing may result.

Nails

Handle nail coils and their box carefully. If the nail coils

have been handled roughly, they may be out of shape or

their connector breaks, causing poor nail feed.

Avoid storing nails in a very humid or hot place or place

exposed to direct sunlight.

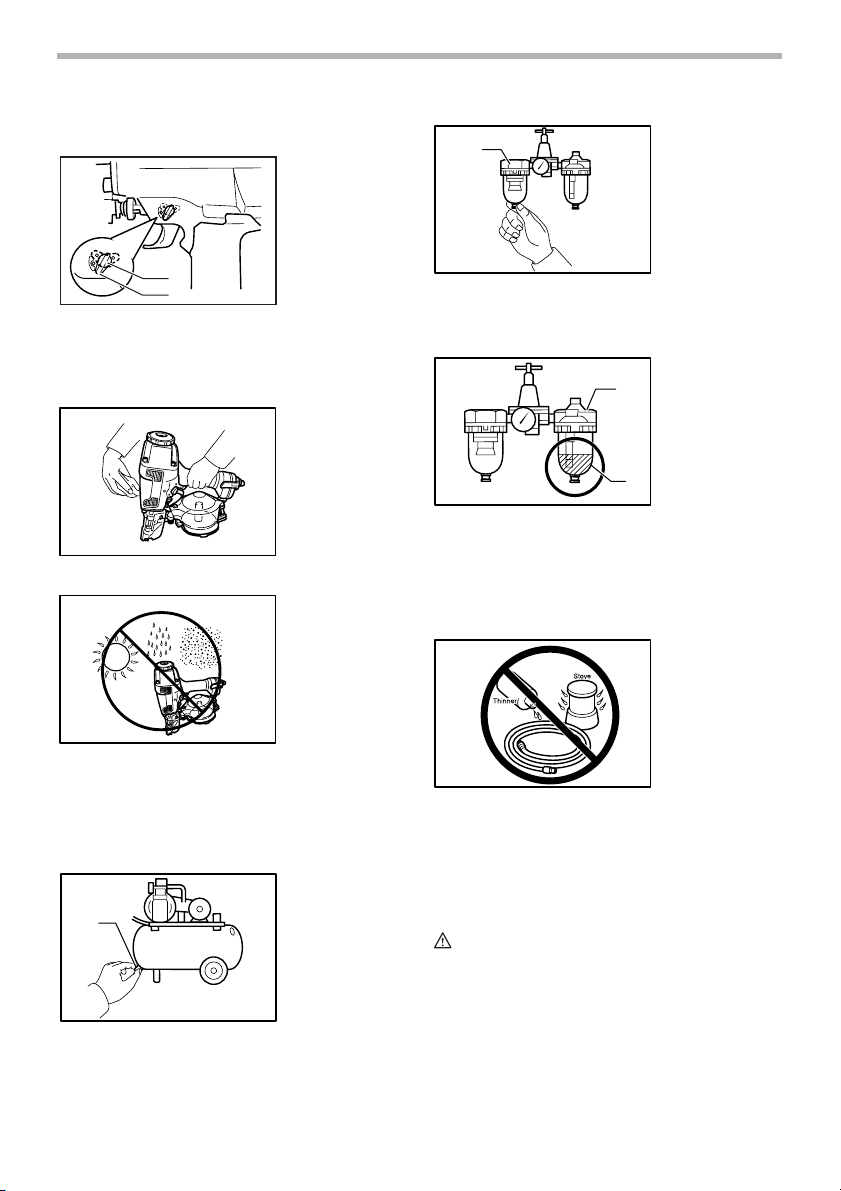

MAINTENANCE

CAUTION:

•Always disconnect the air hose from the tool before

attempting to perform inspection or maintenance.

Maintenance of nailer

Always check the tool for its overall condition and loose

screws before operation. Tighten as required.

With tool disconnected, make daily inspection to assure

free movement of the contact element and trigger. Do not

use tool if the contact element or trigger sticks or binds.

1. Small rod

2. Ejection port

1. Hook

005614

005474

005616

004310

004311

005617

005477

Make sure that the trigger is locked when the change

lever is set to the LOCK position.

When the tool is not to be used for an extended period of

time, lubricate the tool using pneumatic tool oil and store

the tool in a safe place. Avoid exposure to direct sunlight

and/or humid or hot environment.

Maintenance of compressor, air set and air

hose

After operation, always drain the compressor tank and

the air filter. If moisture is allowed to enter the tool, It may

result in poor performance and possible tool failure.

Check regularly to see if there is sufficient pneumatic oil

in the oiler of the air set. Failure to maintain sufficient

lubrication will cause O-rings to wear quickly.

Keep the air hose away from heat (over 60°C, over

140°F), away from chemicals (thinner, strong acids or

alkalis). Also, route the hose away from obstacles which

it may become dangerously caught on during operation.

Hoses must also be directed away from sharp edges and

areas which may lead to damage or abrasion to the hose.

To maintain product SAFETY and RELIABILITY, repairs,

any other maintenance or adjustment should be per-

formed by Makita Authorized or Factory Service Centers,

always using Makita replacement parts.

ACCESSORIES

CAUTION:

•These accessories or attachments are recom-

mended for use with your Makita tool specified in

this manual. The use of any other accessories or

attachments might present a risk of injury to per-

sons. Only use accessory or attachment for its

stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

1. Change lever

2. Trigger lock

1. Drain cock

004314

005620

005621

004317

1. Air filter

1. Oiler

2. Pneumatic oil

004318

004319

004320

•Nails

•Air hoses

•Nose adapter

•Safety goggles

EN0006-1

MAKITA LIMITED ONE YEAR WARRANTY

Warranty Policy

Every Makita tool is thoroughly inspected and tested

before leaving the factory. It is warranted to be free of

defects from workmanship and materials for the period of

ONE YEAR from the date of original purchase. Should

any trouble develop during this one year period, return

the COMPLETE tool, freight prepaid, to one of Makita’s

Factory or Authorized Service Centers. If inspection

shows the trouble is caused by defective workmanship or

material, Makita will repair (or at our option, replace)

without charge.

This Warranty does not apply where:

•repairs have been made or attempted by others:

•repairs are required because of normal wear and

tear:

•the tool has been abused, misused or improperly

maintained:

•alterations have been made to the tool.

IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY

INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-

AGES FROM THE SALE OR USE OF THE PRODUCT.

THIS DISCLAIMER APPLIES BOTH DURING AND

AFTER THE TERM OF THIS WARRANTY.

MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED

WARRANTIES, INCLUDING IMPLIED WARRANTIES

OF “MERCHANTABILITY”AND “FITNESS FOR A SPE-

CIFIC PURPOSE,”AFTER THE ONE YEAR TERM OF

THIS WARRANTY.

This Warranty gives you specific legal rights, and you

may also have other rights which vary from state to state.

Some states do not allow the exclusion or limitation of

incidental or consequential damages, so the above limi-

tation or exclusion may not apply to you. Some states do

not allow limitation on how long an implied warranty lasts,

so the above limitation may not apply to you.

FRANÇAIS

SPÉCIFICATIONS

•Le fabricant se réserve le droit de modifier sans avertissement les spécifications.

•Note: Les spécifications peuvent varier selon les pays.

IMPORTANTES CONSIGNES DE

SÉCURITÉ

USB086-1

AVERTISSEMENT : PAR MESURE DE

SÉCURITÉ, DES PRÉCAUTIONS DE

BASE DOIVENT ÊTRE PRISES LORS DE

L’UTILISATION DE CET OUTIL, AFIN DE

RÉDUIRE LES RISQUES DE BLESSURE.

CES MESURES COMPRENNENT LES

SUIVANTES :

LISEZ TOUTES LES INSTRUCTIONS.

1. Par mesure de sécurité personnelle et pour

assurer une utilisation et un entretien adéquats,

veuillez lire attentivement ce manuel

d’instructions avant d’utiliser l’outil.

2. Portez toujours des lunettes de sécurité pour

protéger vos yeux contre toute blessure au

contact de la poussière ou d’un clou. Les

lunettes de sécurité doivent répondre aux

exigences de la norme ANSI Z87.1.

AVERTISSEMENT:

L’employeur a la responsabilité d’imposer le port

d’un dispositif de protection des yeux aux

utilisateurs des outils et à toute personne

présente dans l’aire de travail.

3. Portez une protection d’oreilles pour les

protéger contre le bruit, et portez un casque de

sécurité. Les vêtements portés doivent être

légers et ne doivent pas être amples. Veuillez

boutonner ou rouler vos manches. Ne portez pas

de cravate.

4. Il est dangereux de travailler trop vite ou

d’appliquer une charge de travail excessive à

l’outil. Manipulez l’outil avec prudence. N’utilisez

pas l’outil si vous avez consommé de l’alcool,

des médicaments, etc.

5. Conseils généraux pour l’utilisation de l’outil :

(1) Considérez toujours que l’outil contient des

clous.

(2) QQu’il contienne ou non des clous, l’outil ne

doit jamais être pointé vers vous-même ou

vers une autre personne.

(3) Ne mettez pas l’outil en marche avant qu’il

ne soit fermement placé contre la pièce à

travailler.

(4) Respectez votre outil en tant qu’instrument

de travail.

(5) Évitez tout chahut.

(6) L’outil ne doit jamais être saisi ou transporté

avec le doigt posé sur la gâchette.

(7) Ne mettez jamais de clous dans l’outil alors

que l’une de ses commandes est activée.

(8) Ne branchez jamais l’outil sur une source

d’alimentation autre que celle spécifiée dans

les instructions d’utilisation et consignes de

sécurité qui l’accompagnent.

6. Il ne faut jamais utiliser un outil défectueux.

7. Des étincelles s’échappent parfois de l’outil

pendant son utilisation. N’utilisez pas l’outil près

de substances ou matériaux volatiles ou

inflammables tels que l’essence, le diluant, la

peinture, le gaz, les adhésifs, etc. Ils risqueraient

de prendre feu, d’exploser et de causer une

blessure grave.

8. L’aire de travail doit être suffisamment éclairée

pour assurer la sécurité du travail. L’aire de

travail doit être maintenue propre et exempte de

déchets. Prenez particulièrement soin d’avoir

une bonne assise et une bonne position

d’équilibre.

9. Seules les personnes qui participent au travail

doivent se trouver dans l’aire de travail. Les

enfants, tout particulièrement, doivent être

maintenus à l’écart en tout temps.

Modèle AN901

Pression d’air 4.5 - 8.5 kgf/cm2G (65 - 120 PSIG)

Longueur de clou 45 mm (1-3/4”) - 90 mm (3-1/2”)

Capacitéde clouage 150 - 300 pcs.

Diamètre minimal du tuyau 8.5 mm (5/16”)

Dimensions (L X H X L) 408 mm X 316 mm X 131 mm (16”X 12-1/2”X 5-1/8”)

Poids net 3.1 kg (6.8 lbs)

10. Il se peut que des réglementations locales

s’appliquent concernant les niveaux de bruit

permis. Veuillez les respecter. Le cas échéant,

des volets doivent être installés pour réduire le

bruit.

11. Ne modifiez pas l’élément de contact. Il permet

de prévenir les déclenchements accidentels et

doit donc être laissé en place. Il est également

très dangereux de fixer la gâchette en position

de marche. Il ne faut jamais essayer

d’immobiliser la gâchette. N’utilisez jamais un

outil dont une des commandes est inutilisable,

déconnectée, modifiée ou ne fonctionne pas

correctement.

12. Faites fonctionner l’outil sans dépasser la

pression d’air spécifiée sur sa plaque

signalétique pour assurer votre sécurité et une

durée de service plus longue pour l’outil. Ne

dépassez jamais la pression maximale

recommandée. L’outil ne doit pas être connecté

à une source dont la pression potentielle

dépasse 14,0 kgf/cm2G (200 PSIG).

13. Cet outil doit être exclusivement utilisé avec de

l’air comprimé. L’utilisation d’une bouteille de

gaz (dioxyde de carbone, oxygène, nitrogène,

hydrogène, air, etc.) ou de gaz combustible

(hydrogène, propane, acétylène, etc.) comme

source de pression de cet outil entraînera une

explosion et risque de causer une blessure

grave.

14. Avant d’utiliser l’outil, assurez-vous qu’il est en

bon état et qu’aucune de ses vis n’est desserrée.

Le cas échéant, serrez les vis.

15. Assurez-vous que tous les dispositifs de

sécurité sont en état de fonctionner avant

d’utiliser l’outil. Il ne faut pas que l’outil s’active

lorsque vous appuyez uniquement sur la

gâchette ou si vous appliquez simplement

l’élément de contact contre le bois. Il ne doit

s’activer que lorsque ces deux actions sont

exécutées. Retirez les clous de l’outil et tirez

complètement l’élément de contact pour vérifier

l’absence de tout vice de fonctionnement.

16. Assurez-vous que la gâchette se verrouille

lorsque vous placez le levier de changement sur

la position LOCK.

17. Pour éviter tout risque de choc électrique, de

fuite de gaz, d’explosion, etc., provoqué par le

contact avec des fils dénudés, des conduites ou

des tuyaux de gaz, vérifiez le mur, le plafond, le

plancher, le toit ou toute autre pièce où vous

clouez.

18. Utilisez uniquement les clous spécifiés dans ce

manuel. L’outil risque de mal fonctionner si vous

utilisez tout autre type de clou.

19. Seules les personnes ayant pris connaissance

du fonctionnement de l’outil doivent être

autorisées à l’utiliser.

20. Avant de procéder au clouage, assurez-vous que

personne ne se trouve près de vous. N’essayez

jamais de clouer une pièce en même temps par

l’intérieur et par l’extérieur. Cela est très

dangereux, puisque les clous risquent alors de

défoncer la pièce ou d’être projetés.

21. Regardez où vous posez les pieds et assurez-

vous d’un bon équilibre pendant l’utilisation de

l’outil. Assurez-vous qu’il n’y a personne sous

vous lorsque vous travaillez dans un endroit

élevé, et fixez le tuyau d’air de sorte qu’il ne

risque pas de se détacher s’il est brusquement

secoué ou s’il se coince.

22. Sur les toits et autres endroits élevés, clouez en

vous déplaçant vers l’avant. Vous risquez de

perdre pied si vous clouez en vous déplaçant à

reculons. Lorsque vous clouez sur une surface

verticale, faites-le du haut vers le bas. De cette

façon le travail de clouage sera moins exigeant

physiquement.

23. Le clou risque de se plier ou l’outil de se bloquer

si vous clouez par inadvertance dans un nœud

ou sur un autre clou. Le clou risque alors d’être

projeté et de frapper quelqu’un, ou bien l’outil

lui-même risque de réagir de manière

dangereuse. Choisissez l’emplacement des

clous avec soin.

24. N’abandonnez pas pour une période prolongée

un outil chargé ou un compresseur d’air sous

pression exposé au soleil à l’extérieur. Assurez-

vous de toujours déposer l’outil en un endroit où

la poussière, le sable, les copeaux et corps

étrangers ne risquent pas d’y pénétrer.

25. Ne pointez jamais la sortie d’éjection vers une

personne se trouvant à proximité. Gardez les

mains et les pieds à l’écart de la zone de la sortie

d’éjection.

26. Pour transporter l’outil ou le donner à quelqu’un

alors que le tuyau d’air est raccordé, ne posez

pas le doigt sur la gâchette. Le déclenchement

accidentel de l’outil peut être extrêmement

dangereux.

27. Manipulez l’outil prudemment. La pression

élevée à l’intérieur de l’outil représente un

danger si une fissure est provoquée par une

manipulation brusque (outil échappé ou heurté).

Ne tentez jamais de tailler ou graver une

inscription sur l’outil.

28. Cessez immédiatement le clouage si vous notez

une anomalie ou un fonctionnement inhabituel

de l’outil.

29. Déconnectez toujours le tuyau d’air et retirez

tous les clous dans les cas suivants :

(1) Lorsque l’outil est laissé sans surveillance.

(2) Avant d’effectuer tout travail d’entretien ou

de réparation sur l’outil.

(3) Avant de retirer un clou coincé dans l’outil.

(4) Avant de déplacer l’outil vers un autre lieu.

30. Procédez au nettoyage et à l’entretien de l’outil

dès votre travail terminé. Maintenez l’outil en

excellente condition. Lubrifiez les pièces

mobiles pour éviter qu’elles ne rouillent et pour

limiter l’usure entraînée par la friction. Retirez

toute poussière déposée sur les pièces.

31. Lorsque vous n’utilisez pas l’outil, verrouillez

toujours la gâchette en tournant le levier de

changement de mode sur la position LOCK.

32. Ne modifiez pas l’outil sans l’autorisation de

Makita.

33. Ne pas essayer de maintenir en position

enfoncée la gâchette ou l’élément de contact

avec un bout de ruban ou de fil. Il y a risque de

décès ou de blessure grave.

34. Vérifiez toujours l’élément de contact, tel

qu’indiqué dans ce manuel. Des clous risquent

d’être projetés par accident si le mécanisme de

sécurité ne fonctionne pas correctement.

35. Confiez régulièrement l’outil à un centre de

service après-vente agréé Makita pour une

inspection.

36. Pour assurer la SÉCURITÉ et la FIABILITÉ du

produit, l’entretien et les réparations doivent être

effectués dans un centre de service après-vente

ou une usine Makita agréé(e), exclusivement

avec des pièces de rechange Makita.

CONSERVEZ CES

INSTRUCTIONS

AVERTISSEMENT:

LA MAUVAISE UTILISATION de l’outil ou

l’ignorance des consignes de sécurité du

présent manuel d’instructions peuvent

entraîner une grave blessure.

SYMBOLES

USD501-1

Les symboles utilisés pour l’outil sont présentés ci-

dessous.

....................Veuillez lire les étiquettes et le

manuel, en vous assurant d’en avoir

bien compris le contenu.

....................L’utilisateur et toute personne

présente dans la zone de travail

doivent porter des lunettes de

sécuritéavec protecteurs latéraux.

....................Pour éviter le déclenchement

accidentel de l’outil, ne placez pas les

doigts près de la gâchette lorsque

vous n’êtes pas en train de clouer.

Pose

Sélection du compresseur

Le compresseur d’air doit répondre aux exigences de la

norme ANSI B19.3.

Choisissez un compresseur dont la capacitéde

pressurisation et de sortie d’air assurera un bon rapport

qualité/ coût. Le graphique indique la relation entre la

fréquence de clouage, la pression applicable et la sortie

d’air du compresseur.

Ainsi, si par exemple le clouage s’effectue àraison

d’environ 40 fois par minute avec une compression de

6,0 kgf/cm2G (85 PSIG), il faudra un compresseur à

sortie d’air supérieure à3 pi3/minute.

Un régulateur de pression doit être utilisési la pression

d’air fournie dépasse la capaciténominale de l’outil.

Autrement, l’utilisateur et les personnes présentes

courent un risque de blessure grave.

Sélection du tuyau d’air

Utilisez un tuyau aussi gros et court que possible pour

assurer un clouage continu et efficace. Avec une

pression d’air de 5,0 kgf/cm2G (70 PSIG), un tuyau d’air

de diamètre supérieur à8,5 mm (5/16”) et d’une

longueur inférieure à20 m (6,6 pi) est recommandési

l’intervalle de clouage est de 0,5 seconde. Le tuyau d’air

doit avoir une pression nominale de travail minimale de

10,7 kgf/cm2G (150 PSIG) ou de 150 fois la pression

0102030405060

(pi /min)

Sortie d'air du compresseur par minute

Fréquence de clouage (clous par min)

8,5 kgf/cm G (120PSIG)

7,0 kgf/cm G (100PSIG)

6,0 kgf/cm G (85PSIG)

4,5 kgf/cm G (65PSIG)

005686

004294

maximale produite par le système si cette valeur est

supérieure àla précédente.

ATTENTION:

•La capacitéd’entraînement de l’outil risque de

diminuer si la sortie d’air du compresseur est faible

ou si le tuyau d’air est trop long ou d’un diamètre

trop petit pour la fréquence de clouage.

Lubrification

Pour assurer une performance maximale, installez une

chambre àair (qui contient le réservoir d’huile, le

régulateur et le filtre àair) le plus près possible de l’outil.

Ajustez le réservoir d’huile de sorte qu’une goutte d’huile

soit fournie àintervalles de 30 clous.

Si vous n’utilisez pas de chambre àair, graissez l’outil en

versant deux (2) ou trois (3) gouttes d’huile pour outil

pneumatique dans le raccord àair. Cette opération doit

être effectuée avant et après l’utilisation. Pour assurer

une lubrification adéquate, il faut faire déclencher l’outil à

quelques reprises après l’insertion de l’huile pour outil

pneumatique.

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION:

•Verrouillez toujours la gâchette et débranchez le

tuyau avant de régler l’outil ou de vérifier son

fonctionnement.

Adaptateur de bec

Utilisez le bec pour clouer des pièces dont la surface

s’abîme facilement. Il est installéen usine àl’arrière de

l’outil.

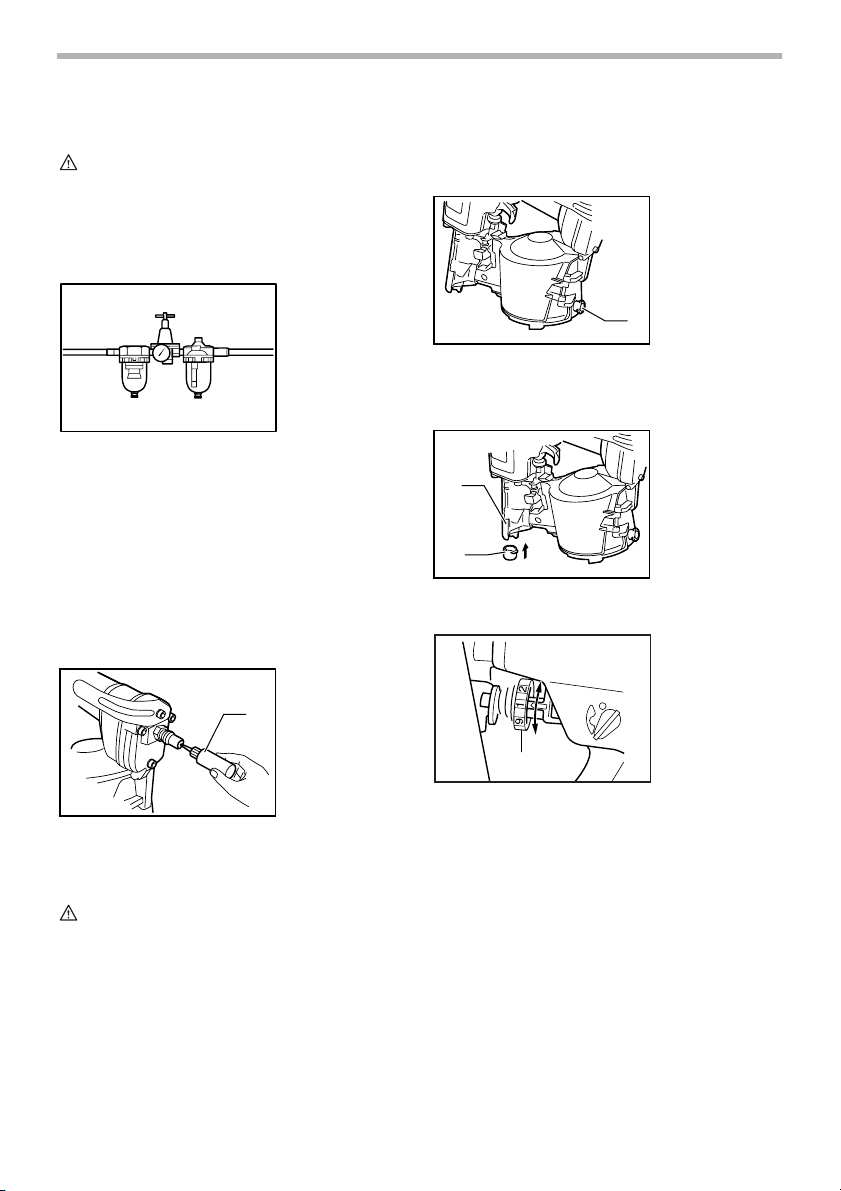

Fixez l’adaptateur de bec au bras de contact. Lorsque

vous n’utilisez pas l’adaptateur de bec, rangez-le à

l’arrière de l’outil pour éviter de le perdre.

Réglage de la profondeur de clouage

Pour régler la profondeur de clouage, tournez la bague

de réglage de sorte que la flèche qui se trouve au-

dessus de la bague pointe sur un des chiffres indiqués

sur la bague. La profondeur de clouage est maximale

lorsque la flèche pointe sur le chiffre 1. Plus la flèche

pointe sur un chiffre élevé, plus la profondeur diminue. La

modification de la profondeur s’effectue par pas d’environ

1,0 mm (1/32”). Si les clous ne s’enfoncent pas assez

profondément même lorsque la flèche pointe sur le

chiffre 1, augmentez la pression d’air. Si les clous

s’enfoncent trop profondément même lorsque la flèche

pointe sur le chiffre 9, réduisez la pression d’air. En

général, la durée de service de l’outil est plus longue s’il

est utiliséavec une faible pression d’air et avec la bague

de réglage placée sur un chiffre peu élevé.

1. Huile pour outil

pneumatique

004295

005461

1. Partie de

rangement du

bec

1. Bras de contact

2. Adaptateur de

bec

1. Dispositif de

réglage

005462

005463

004299

ASSEMBLAGE

ATTENTION:

•Verrouillez toujours la gâchette et déconnectez le

tuyau avant d’effectuer tout travail sur l’outil.

Chargement de la cloueuse

Choisissez des clous qui conviennent au type de travail à

effectuer. Enfoncez le levier de fermeture, puis ouvrez la

porte et le bouchon du magasin.

Soulevez et tournez la plaque de soutien de la bande de

clous pour la placer sur la bonne position. Lorsque vous

chargez des clous d’une longueur de 90 mm (3-1/2”),

utilisez la position inférieure. Lorsque vous chargez des

clous d’une longueur de 65 mm (2-1/2”) ou 75 mm (3”),

utilisez la position moyenne. Lorsque vous chargez des

clous d’une longueur de 45 mm (1-3/4”), 50 mm (2”) ou

57 mm (2-1/4”), utilisez la position supérieure. Si vous

utilisez l’outil alors que la plaque de soutien de la bande

de clous n’est pas placée sur la bonne position,

l’alimentation en clous risque d’être mauvaise et l’outil

risque de mal fonctionner.

Placez la bande clous sur la plaque de soutien.

Débobinez assez de clous pour atteindre la griffe

d’alimentation. Placez le premier clou dans le canal

d’entraînement et le second clou dans la griffe

d’alimentation. Les têtes de clou doivent être dans la

fente du dispositif d’alimentation. Placez les autres clous

non embobinés sur le dispositif d’alimentation. Fermez le

bouchon et la porte du magasin après vous être assuré

que la bande de clous est correctement installée dans le

magasin.

Raccordement du tuyau d’air

Verrouillez la gâchette. Glissez la douille àair du tuyau

d’air dans le raccord àair de la cloueuse. Assurez-vous

que la douille àair est verrouillée fermement en position

lorsque vous installez le raccord àair. Un raccord àtuyau

doit être installésur ou près de l’outil de sorte que le

réservoir de pression se vide au moment de la

déconnexion du raccord d’adduction d’air.

UTILISATION

ATTENTION:

•Assurez-vous que tous les dispositifs de sécurité

sont en état de fonctionner avant d’utiliser l’outil.

1. Pour clouer, vous pouvez placer l’élément de

contact contre la pièce et appuyer sur la gâchette,

1. Levier de

fermeture

2. Porte

3. Bouchon du

magasin

1. Index du

magasin

2. Plaque de

soutien de la

bobine

005464

005465

1. Fente

2. Bâti du dispositif

d’alimentation

1. Raccord àair

2. Douille àair

005466

005468

005469

2. Vous pouvez aussi appuyer d’abord sur la gâchette

puis placer l’élément de contact contre la pièce.

•La méthode 1 convient bien au clouage

intermittent, lorsque vous désirez enfoncer les

clous soigneusement, avec une grande précision.

La méthode 2 convient bien au clouage continu.

ATTENTION:

•Toutefois, si l’outil est régléen mode de “clouage

intermittent”, AVEC LA GÂCHETTE MAINTENUE À

MI-COURSE, vous risquez de clouer par

inadvertance si l’élément de contact touche à

nouveau la pièce àtravailler ou toute autre surface

sous l’effet du recul.

Pour éviter ce clouage accidentel, procédez

comme suit ;

A. N’appliquez pas une force excessive en plaçant

l’élément de contact contre la pièce.

B. Appuyez àfond sur la gâchette et maintenez-la telle

quelle pendant 1 ou 2 secondes après le clouage.

•Pour la méthode 1, réglez le levier de changement

sur la position de “clouage intermittent”.

Pour la méthode 2, réglez le levier de changement

sur la position de “clouage continu”.

Après avoir utiliséle levier de changement pour

changer de méthode de clouage, assurez-vous

toujours qu’il est placécorrectement sur la position

correspondant àla méthode de clouage désirée.

ATTENTION:

•Vous devez éviter d’utiliser l’outil sans clous,

puisque sa durée de service serait alors réduite.

Sortie d’air

L’orientation de la sortie d’air se modifie facilement en

tournant le couvercle de sortie. Changez-la lorsque

nécessaire.

Cloueuse bloquée

ATTENTION:

•Verrouillez toujours la gâchette, débranchez le

tuyau et retirez les clous du magasin avant de

retirer un clou coincé.

Lorsque la cloueuse se bloque, procédez comme suit :

Ouvrez la porte et le bouchon du magasin, puis retirez la

bande de clous. Insérez une petite tige ou un objet

similaire dans l’orifice d’éjection et frappez avec un

marteau pour retirer le clou coincéde l’orifice d’éjection.

Remettez en place la bande de clous puis fermez le

bouchon du magasin et la porte.

Crochet

Le crochet est pratique pour accrocher temporairement

l’outil. Ce crochet s’installe d’un côtécomme de l’autre

de l’outil.

1. Clouage continu

2. Clouage

intermittent

3. Levier de

changement

4. Verrou de la

gâchette

005470

004307

1. Couvercle de

sortie

1. Petite tige

2. Sortie d’éjection

1. Crochet

005613

005614

005474

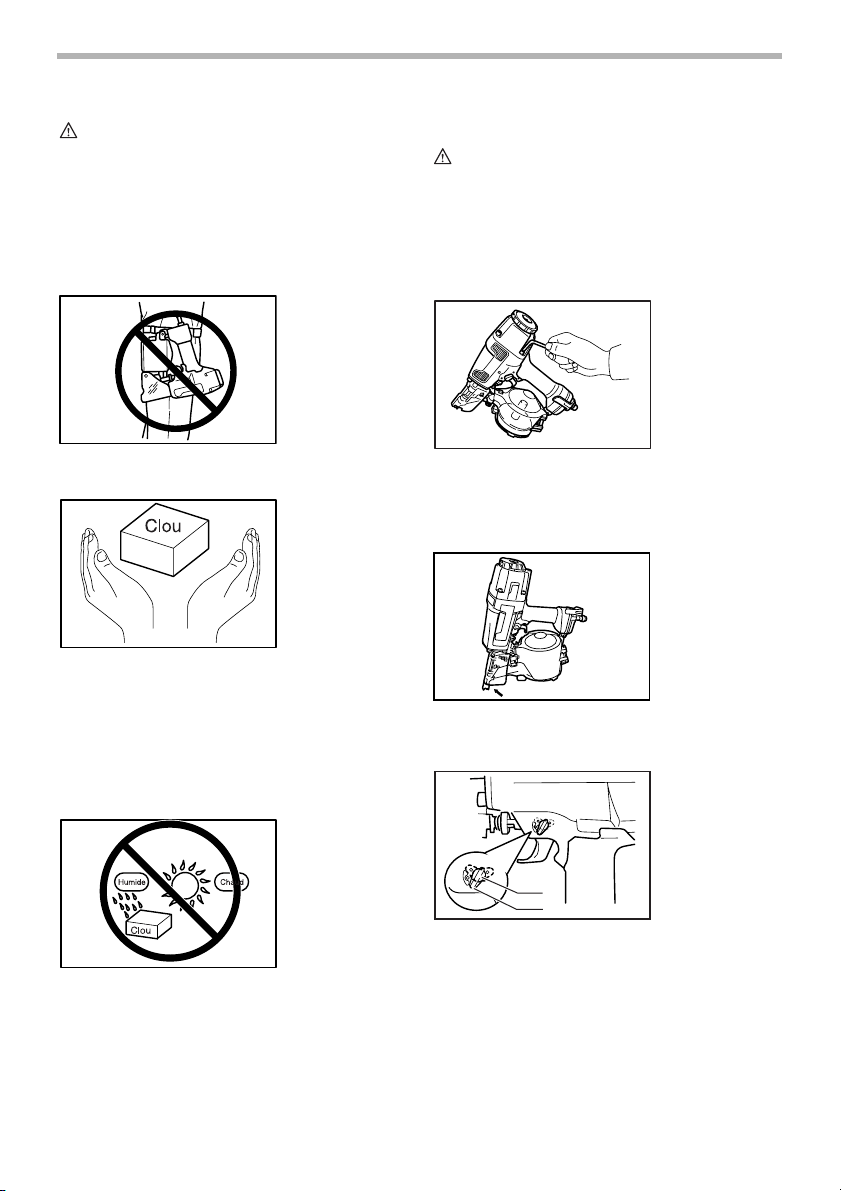

ATTENTION:

•Verrouillez toujours la gâchette et débranchez le

tuyau avant d’accrocher l’outil avec le crochet.

•Serrez toujours fermement le boulon de fixation du

crochet. Il y a risque de fuite d’air sur l’outil si le

boulon n’est pas bien serré.

•N’accrochez jamais l’outil àun ceinturon. Il y a

risque de déclenchement accidentel dangereux de

l’outil.

Clous

Manipulez avec soin les bandes de clous et les boîtes de

clous. Si un bande de clous est manipulée de manière

brusque, elle risque d’être déformée ou la connexion

entre les clous risque de se détacher, causant une

mauvaise alimentation en clous.

Évitez de ranger les clous dans un endroit très humide

ou chaud, ou dans un endroit exposédirectement aux

rayons du soleil.

ENTRETIEN

ATTENTION:

•Déconnectez toujours le tuyau avant d’effectuer

tout travail d’inspection ou d’entretien sur l’outil.

Entretien de la cloueuse

Avant d’utiliser l’outil, assurez-vous qu’il est en bon état

et qu’aucune de ses vis n’est desserrée. Le cas échéant,

serrez les vis.

Avec l’outil débranché, inspectez-le quotidiennement

pour vous assurer que l’élément de contact et la gâchette

se déplacent librement. N’utilisez pas l’outil si l’élément

de contact ou la gâchette se coince.

Assurez-vous que la gâchette se verrouille lorsque vous

placez le levier de changement sur la position LOCK.

Si vous prévoyez que l’outil restera inutilisépendant une

période prolongée, lubrifiez-le avec de l’huile àoutil

pneumatique et rangez-le dans un endroit sûr. Évitez de

l’exposer directement aux rayons du soleil et/ou de le

laisser dans un environnement humide ou chaud.

005616

004310

004311

1. Levier de

changement

2. Verrou de la

gâchette

005617

005477

004314

Entretien du compresseur, de la chambre à air

et du tuyau d’air

Après l’utilisation, videz toujours le réservoir du

compresseur et le filtre àair. L’outil risque de mal

fonctionner ou de tomber en panne si l’humiditéy

pénètre.

Vérifiez régulièrement le chambre àair pour vous

assurer que le réservoir d’huile contient assez d’huile à

outil pneumatique. Les joints toriques s’useront

rapidement s’ils ne sont pas toujours bien graissés.

Gardez le tuyau d’air àl’écart de la chaleur (plus de 60°C

ou 140°F) et des produits chimiques (diluant, acides

puissants, substances alcalines). Il faut également faire

courir le tuyau àl’écart des obstacles oùil risquerait de

se coincer pendant l’utilisation de l’outil. Les tuyaux

doivent également être placés àl’écart des bords

tranchants et de toute surface pouvant entraîner

l’endommagement ou l’abrasion du tuyau.

Pour maintenir la SÉCURITÉet la FIABILITÉdu produit,

les réparations, tout autre travail d’entretien ou de

réglage doivent être effectués dans un centre de service

Makita agréé ou un centre de service de l’usine Makita,

exclusivement avec des pièces de rechange Makita.

ACCESSOIRES

ATTENTION:

•Ces accessoires ou pièces complémentaires sont

recommandés pour l’utilisation avec l’outil Makita

spécifiédans ce mode d’emploi. L’utilisation de tout

autre accessoire ou pièce complémentaire peut

comporter un risque de blessure. N’utilisez les

accessoires ou pièces qu’aux fins auxquelles ils ont

étéconçus.

Si vous désirez obtenir plus de détails concernant ces

accessoires, veuillez contacter le centre de service

après-vente Makita le plus près.

•Clous

•Tuyau d’air

•Adaptateur de bec

•Lunettes de sécurité

1. Robinet de

vidange

1. Filtre àair

005620

005621

004317

004318

1. Réservoir

d’huile

2. Huile àoutil

pneumatique

004319

004320

EN0006-1

GARANTIE LIMITÉE D’UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspectérigoureusement et testé

avant sa sortie d’usine. Nous garantissons qu’il sera

exempt de défaut de fabrication et de vice de matériau

pour une période d’UN AN àpartir de la date de son

achat initial. Si un problème quelconque devait survenir

au cours de cette période d’un an, veuillez retourner

l’outil COMPLET, port payé, àune usine ou àun centre

de service après-vente Makita. Makita réparera l’outil

gratuitement (ou le remplacera, àsa discrétion) si un

défaut de fabrication ou un vice de matériau est

découvert lors de l’inspection.

Cette garantie ne s’applique pas dans les cas où:

•des réparations ont étéeffectuées ou tentées par

un tiers ;

•des réparations s’imposent suite àune usure

normale ;

•l’outil a étémalmené, mal utiliséou mal entretenu ;

•l’outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉPOUR

TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉÀ

LA VENTE OU ÀL’UTILISATION DU PRODUIT. CET

AVIS DE NON-RESPONSABILITÉS’APPLIQUE ÀLA

FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE

PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉQUANT

ÀTOUTE GARANTIE TACITE, INCLUANT LES

GARANTIES TACITES DE “QUALITÉMARCHANDE”ET

“ADÉQUATION ÀUN USAGE PARTICULIER”APRÈS

LA PÉRIODE D’UN AN COUVERTE PAR CETTE

GARANTIE.

Cette garantie vous donne des droits spécifiques

reconnus par la loi, et possiblement d’autres droits, qui

varient d’un État àl’autre. Certains États ne permettant

pas l’exclusion ou la limitation des dommages

accessoires ou indirects, il se peut que la limitation ou

exclusion ci-dessus ne s’applique pas àvous. Certains

États ne permettant pas la limitation de la durée

d’application d’une garantie tacite, il se peut que la

limitation ci-dessus ne s’applique pas àvous.

ESPAÑOL

ESPECIFICACIONES

•Debido a un programa continuo de investigación y desarrollo, las especificaciones aquídadas están sujetas a

cambios sin previo aviso.

•Nota: Las especificaciones pueden ser diferentes de país a país.

INTRUCCIONES IMPORTANTES

DE SEGURIDAD

USB086-1

ADVERTENCIA: AL UTILIZAR ESTA

HERRAMIENTA, DEBEN OBSERVARSE

SIEMPRE LAS PRECAUCIONES

BÁSICAS DE SEGURIDAD A FIN DE

REDUCIR EL RIESGO DE SUFRIR

HERIDAS PERSONALES, INCLUYENDO

LAS SIGUIENTES:

LEA TODAS LAS INSTRUCCIONES.

1. Para su seguridad y funcionamiento y

mantenimiento adecuados de la herramienta, lea

este manual de instrucciones en detalle antes de

usar la herramienta.

2. Utilice siempre gafas de seguridad para proteger

sus ojos del polvo o heridas con clavos. Las

gafas de seguridad deben cumplir con los

requisitos de ANSI Z87.1.

ADVERTENCIA:

El empleador tiene la responsabilidad de hacer

que los operarios de las herramientas y demás

personas cercanas al área de trabajo utilicen

equipos de protección para la seguridad de los

ojos.

3. Utilice protección auditiva para proteger sus

oídos de los ruidos de escape y también use

protección en la cabeza. Además, utilice

indumentaria liviana, pero que no le quede

suelta. Las mangas deben estar levantadas o

abotonadas. No utilice corbata.

4. Forzar la herramienta o apurar el trabajo es

peligroso. Manipule la herramienta con cuidado.

No opere la herramienta si usted se encuentra

bajo la influencia de alcohol, drogas o sustancia

similar.

5. Pautas generales para la manipulación de

herramientas:

(1) Siempre dé por sentado que la herramienta

contiene sujetadores.

(2) No apunte la herramienta hacia usted o

hacia otra persona; independientemente de

que la herramienta posea sujetadores o no.

(3) No accione la herramienta salvo que ésta se

encuentre firmemente colocada contra la

pieza de trabajo.

(4) Respete la herramienta como implemento

de trabajo.

(5) No haga "bromas pesadas” con la

herramienta.

(6) No sostenga o transporte la herramienta

con un dedo en el gatillo.

(7) No cargue la herramienta con sujetadores si

alguno de los controles de operación se

encuentra activado.

(8) No opere la herramienta con una fuente de

energía distinta de la especificada en las

instrucciones de funcionamiento/seguridad

de la herramienta.

6. No debe utilizarse una herramienta que funciona

incorrectamente.

7. A veces, salen volando chispas cuando se utiliza

la herramienta. No utilice la herramienta cerca

de materiales volátiles o inflamables como

gasolina, tíner, pintura, gas, adhesivos, etc. ya

que se encenderán y explotarán y provocarán

heridas de gravedad.

8. El área debe estar suficientemente iluminada

para garantizar operaciones seguras. El área

debe estar limpia y sin basura. Tenga

especialmente cuidado y conserve el equilibrio y

una postura firme.

Modelo AN901

Presión de aire 4,5 - 8,5 kgf/cm2G (65 - 120 PSIG)

Longitud del clavo 45 mm (1-3/4”) - 90 mm (3-1/2”)

Capacidad de clavos 150 - 300 piezas.

Diámetro mínimo de la manguera 8,5 mm (5/16”)

Dimensiones (L X A X A) 408 mm X 316 mm X 131 mm (16”X 12-1/2”X 5-1/8”)

Peso neto 3,1 kg (6,8 lbs)

9. Sólo quienes participen en el trabajo deben

encontrarse en las cercanías. En especial los

niños deben mantenerse alejados en todo

momento.

10. Podría haber regulaciones locales en cuanto al

ruido, que deben cumplirse manteniendo los

límites de ruido dentro de los límites

establecidos. En algunos casos, deberán

utilizarse persianas para contener el ruido

11. No juegue con el elemento de contacto: Este

elemento evita descargas accidentales. Por lo

tanto, debe mantenerse en su lugar y no

retirarse. Asegurar el gatillo en la posición de

encendido ON siempre es muy peligroso. Nunca

intente sujetar el gatillo. No opere la herramienta

si alguna parte de los controles de

funcionamiento de ésta se encuentra

desconectado, inoperable, alterado o si no

funciona correctamente.

12. Opere la herramienta dentro de la presión de aire

especificada en su etiqueta para que la vida útil

sea mayor y segura. No exceda la presión

máxima recomendada de funcionamiento. No

debe conectarse la herramienta a una fuente

cuya presión puede exceder 14,0 kgf/cm2G (200

PSIG).

13. Nunca use la herramienta si no es con aire

comprimido. En el caso de que se utilice gas

embotellado (dióxido de carbono, oxígeno,

nitrógeno, aire, hidrógeno, etc.) o gas

combustible (hidrógeno, propano, acetileno,

etc.) como fuente de energía de esta

herramienta, ésta explotará y causará heridas de

gravedad.

14. Siempre verifique el estado general de la

herramienta y que no haya tornillos flojos antes

de utilizarla. Ajuste como sea necesario.

15. Asegúrese de que todos los sistemas de

seguridad funcionen correctamente antes de

operar la herramienta. La herramienta no deberá

funcionar si sólo el gatillo está disparado o si

sólo el elemento de contacto está presionado

contra la madera. Sólo debe funcionar cuando

se realizan ambas acciones. Haga una prueba

para verificar una posible operación defectuosa

con los clavos no cargados y el elemento de

contacto completamente tirado.

16. Asegúrese de que el gatillo se encuentre

trabado cuando la palanca de carga esté en la

posición trabada (LOCK).

17. Revise cuidadosamente paredes, techos, pisos,

cielo rasos y demás para evitar posibles

descargas eléctricas, fugas de gas, explosiones,

etc., que se producen al tocar cables vivos,

conductos o caños de gas.

18. Utilice solamente los clavos especificados en

este manual. Si utiliza otros clavos, la

herramienta puede funcionar incorrectamente.

19. No permita que personas no capacitadas utilicen

la herramienta.

20. Asegúrese de que nadie se encuentre cerca

antes de realizar la acción de clavado. Nunca

intente clavar desde el interior y desde el

exterior al mismo tiempo. Puede que los clavos

se rompan y/o salgan volando causando un

peligro grave.

21. Vigile su postura y conserve el equilibrio con la

herramienta. Asegúrese de que no haya ninguna

persona debajo cuando trabaje en altura y fije la

manguera de aire para evitar daños en caso de

brincos o movimientos bruscos.

22. Cuando se encuentre arriba de techos o en otros

lugares de altura, vaya clavando a medida que

avanza. Es fácil perder la postura si clava

mientras se mueve hacia atrás. Cuando va

clavando contra superficies perpendiculares,

clave desde arriba hacia abajo. Usted puede

clavar clavos fatigándose menos si lo hace de

este modo.

23. Si por error usted clava un clavo arriba de otro o

le pega a un nudo en la madera, se podrá doblar

un clavo o atorarse la herramienta. Puede que el

clavo salga volando y lastime a alguna persona

o que la herramienta reaccione en forma

peligrosa. Coloque los clavos con cuidado.

24. No deje la herramienta cargada o el compresor

de aire bajo presión bajo el sol por tiempo

prolongado. Asegúrese de que el polvo, arena,

astillas y demás materiales extraños no ingresen

en la herramienta en el lugar donde usted la dejó

colocada.

25. No apunte el puerto de expulsión hacia una

persona que se encuentre cerca. Mantenga las

maños y pies alejados del área del puerto de

expulsión.

26. Cuando la manguera de aire esté conectada, no

transporte la herramienta con el dedo en el

gatillo ni se la dé a otra persona de esta manera.

Un disparo accidental puede resultar

extremadamente peligroso.

27. Manipule la herramienta con cuidado ya que hay

presión alta dentro de ésta que puede ser

peligrosa si se produce una grieta por

manipularla fuertemente (en caso de que se

caiga o golpee). No intente grabar ni hacer

surcos en la herramienta.

28. Deje de clavar inmediato si nota que algo

funciona mal o que hay algo fuera de lo común

con la herramienta.

29. Siempre desconecte la manguera de aire y retire

todos los clavos:

(1) Cuando la herramienta se encuentra sin

supervisión.

(2) Antes de realizar cualquier reparación o

mantenimiento.

(3) Antes de limpiar algo que quedó atascado.

Other manuals for AN901

Table of contents

Languages:

Makita AN901 User manual
