NexD JL Audio XDM400/4 User manual

400W 4-CHANNEL AMPLIFIER
OWNER’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL PROPIETARIO
BEDIENUNGSANLEITUNG
MANUALE DEL PROPRIETARIO

2 | JL Audio® - XDM400/4 3
x1 2.5 mm
x1 x1
0.50 in
(12 mm)
0.50 in
(12 mm)

4 | JL Audio® - XDM400/4 5

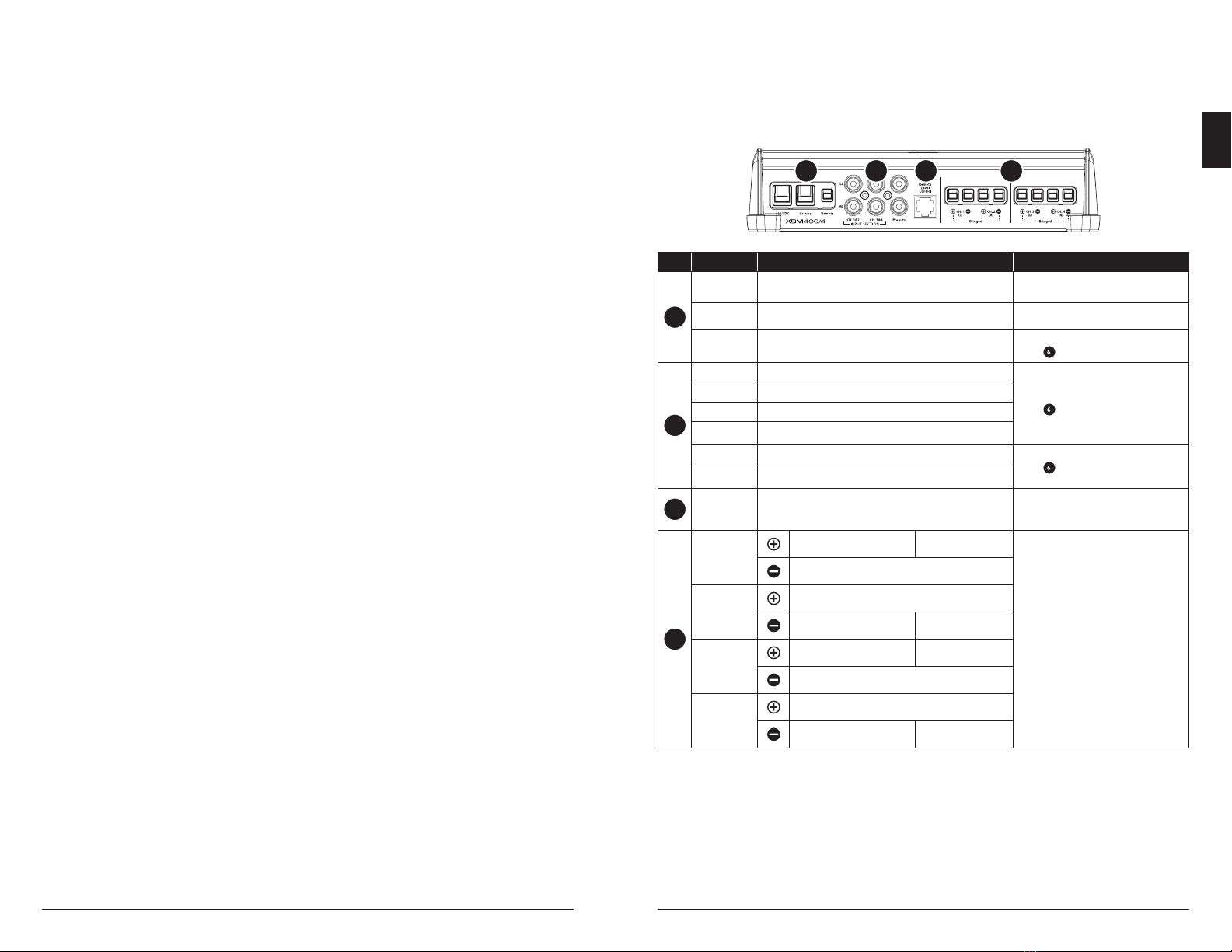

Connection Description Notes
1
+12 VDC Positive (+12V) Power Connection • 4 AWG wire (8 AWG minimum)
• Install 40A fuse at (+) battery post
Ground Negative (GND) Ground Connection • 4 AWG wire (required)
Remote Positive (+12V) Activation Connection • 18 – 12 AWG wire capacity
• See Turn On Mode for more info
2
CH. 1 Input Left Input Signal, Black RCA
• Accepts 200mV – 4V input voltage
• See Input Mode for more info
CH. 2 Input Right Input Signal, Red RCA
CH. 3 Input Left Input Signal, Black RCA
CH. 4 Input Right Input Signal, Red RCA
Preout 1 Left Pass-Through Preamp Signal, Black RCA
• See Preouts From for more info
Preout 2 Right Pass-Through Preamp Signal, Red RCA
3Remote Level
Control
Remote Level Controller Connection (optional)
(HD-RLC or MHD-RLC)
• Operates as an attenuator only:
Fully counter-clockwise = Level Muted
Fully clockwise = Level Unaected
4
CH. 1 (L)
Speaker
Output
(+) Positive Speaker Output CH. 1&2 Bridged (+)
• Minimum impedance load:
Stereo mode ≥2 ohms
Bridged mode ≥4 ohms
• 16 – 8 AWG wire capacity
(–) Negative Speaker Output
CH. 2 (R)
Speaker
Output
(+) Positive Speaker Output
(–) Negative Speaker Output CH. 1&2 Bridged (–)
CH. 3 (L)
Speaker
Output
(+) Positive Speaker Output CH. 3&4 Bridged (+)
(–) Negative Speaker Output
CH. 4 (R)
Speaker
Output
(+) Positive Speaker Output
(–) Negative Speaker Output CH. 3&4 Bridged (–)
CONNECTIONS
1 2 3 4
INSTALLATION CONSIDERATIONS
• Installation requires appropriate tools and
safety equipment. Professional installation
is recommended.
• This product is water-resistant.
Do not submerge or subject to
high-pressure water spray.
• Before installation, turn off the audio
system and disconnect the battery
system from the audio system.
• When possible, install in a dry, well-ventilated
location that does not interfere with factory-
installed systems. If a dry environment
is not available, a location that is not
exposed to heavy splashing may be used.
• Do not install in the engine compartment,
any areas of extreme heat or where it will
be directly exposed to the elements.
• Before cutting or drilling, check for potential
obstacles behind mounting surfaces.
• Carefully route all system wiring away moving
parts and sharp edges; secure with cable ties
or wire clamps and use grommets and loom
where appropriate to protect from sharp edges.
SAFETY CONSIDERATIONS
• Only use this product with 12 volt, negative-
ground electrical systems. This product is
not certified or approved for use in aircraft.
• Mount this product securely to prevent
damage or injury in severe conditions.
• An appropriate fuse (or circuit breaker) at
the main power wire is vital for vehicle/vessel
safety and must be installed within 18 inches
(45 cm) of the positive battery connection.
• For ABYC and NMEA applications,
circuit protection is required within 7
inches (18 cm) of the battery, unless the
cable is in an enclosure or conduit.
• Listen to your audio system at
levels appropriate for operating
conditions and hearing safety.
EN

7

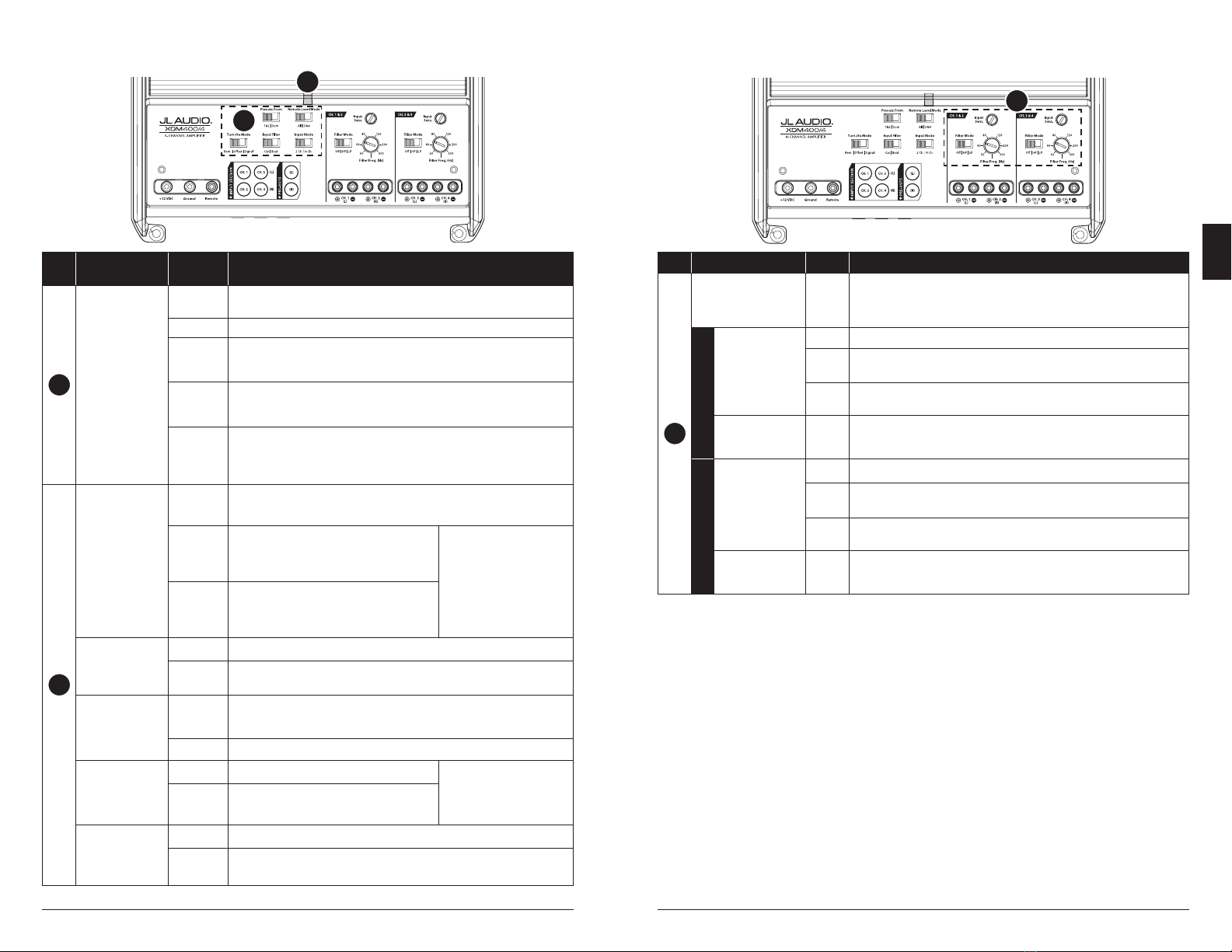

CONTROLS
Control (Function) Setting Description
7
Input Sens.
(adjusts each channel
pair’s input stage)
Variable Use to match the source unit’s output voltage with the inputs of each pair of
amplier channels. See Appendix A for detailed information.
CH. 1&2
Filter Mode
(congures the
lter of CH. 1&2)
O Filter defeated; passes full range of frequencies present at the inputs
HP Attentuates frequencies below the CH. 1&2“Filter Freq. (Hz)”dial, at a rate of 12dB/octave
LP Attentuates frequencies above the CH. 1&2“Filter Freq. (Hz)”dial, at a rate of 12dB/octave
Filter Freq. (Hz)
(adjusts lter cuto
frequency)
Variable Use to adjust the cuto frequency of channel 1&2’s active lter,
from 50 Hz – 500 Hz / 12dB per octave
CH. 3&4
Filter Mode
(congures the
lter of CH. 3&4)
O Filter defeated; passes full range of frequencies present at the inputs
HP Attentuates frequencies below the CH. 3&4“Filter Freq. (Hz)”dial, at a rate of 12dB/octave
LP Attentuates frequencies above the CH. 3&4“Filter Freq. (Hz)”dial, at a rate of 12dB/octave
Filter Freq. (Hz)
(adjusts lter cuto
frequency)
Variable Use to adjust the cuto frequency of channel 3&4’s active lter,
from 50 Hz – 500 Hz / 12dB per octave
7
6 | JL Audio® - XDM400/4
Control (Function) Setting Description
5Status LED
(indicates operating
status)
Flashing
Green Amplier Powering Up, Audio Output Muted
Green On-Normal Operation, Active Audio Output
Red On-Safe Mode, Over-Temperature Condition, Audio Output Reduced
• Reverts to normal operation when temperature returns to a safe level
Amber
(yellow)
On-Safe Mode, Over-Current Condition, Audio Output Muted
• May exhibit repetitive, audible ticking or thumping noise in the output
• Inspect for speaker/wire short circuit or low impedance
LEDs O
Amplier Turns O (unexpectedly), Low-Voltage Condition
• Occurs when battery or remote turn-on voltage drops below 10V
• Reverts to normal operation when voltage rises above 11V
6
Turn On Mode
(congures
activation method)
Remote
+12V Remote Turn-On (Preferred)
• Controlled by a switched +12V circuit or turn-on out-
put of your source unit/OEM interface
Oset
DC Oset-Sensing (Automatic)
• Turns On by detecting the presence of small DC
signal in OEM audio outputs and turns O after
the signal is removed
• Designed for high-level
(speaker) signals only
• Detects input signal from
CH. 1 (L) only
• Using DC Oset or Signal
Sensing methods will turn the
“Remote”terminal into a +12V
turn-on output.
Signal
Signal-Sensing (Automatic)
• Turns On by detecting full-range OEM audio
signals and turns OFF after the signal is removed
(within 30 seconds)
Input Filter
(congures input
lter application)
Car Select for most installations (automotive or marine)
Boat Select if experiencing interference from high-current mechanical switches/devices
Input Mode
(congures input
signal connections)
2 Ch.
Select when using CH. 1&2 inputs only
• CH. 3 will operate with CH. 1 signal
• CH. 4 will operate with CH. 2 signal
4 Ch. Select when using all four inputs
Remote Level Mode
(congures HD-RLC
operation - optional)
All Adjusts level of all channels equally • Multiple ampliers can be controlled
from a single HD-RLC using a non-
duplex phone line splitter and multiple
phone cables.
3 - 4 Adjusts level of channels 3 & 4 only
Preouts From
(congures preamp
output signals)
1&2 Same signal that is connected to CH. 1&2 inputs
Sum Summed signal, combining CH. 1&3 and CH. 2&4 inputs into a stereo signal pair
CONTROLS
6
5
EN

8 | JL Audio® - XDM400/4 9
Due to ongoing product development, all specifications are subject to change without notice.
SPECIFICATIONS
Amplier Section
Amplier Topology NexD™ Ultra-High Speed Class D
Power Supply Type Unregulated MOSFET Switching
Minimum Copper
Power/GND Wire
8 AWG
(Note: CCA/Copper Clad Aluminum wire is not recommended.)
Recommended Fuse 40 A
Rated RMS Power @ 14.4V,
<1% THD+N
75W x 4 @ 4 Ω 100W x 4 @ 2 Ω
150W x 2 @ 8 Ω Bridged 200W x 2 @ 4 Ω Bridged
Rated RMS Power @ 12.5V,
<1% THD+N
60W x 4 @ 4 Ω 90W x 4 @ 2 Ω
120W x 2 @ 8 Ω Bridged 180W x 2 @ 4 Ω Bridged
Frequency Response 12 Hz – 22 kHz (+0, -1dB)
S/N Ratio
(A-weighted, 20 Hz–20 kHz
noise bandwidth)
>104 dB (Referred to rated power),
>84 dB (Referred to 1W)
Damping Factor >150 / 50 Hz @ 4 Ω, >75 / 50 Hz @ 2 Ω
Input Section
Number of Inputs 4 (Two Stereo Pairs)
Input Type Differential-Balanced with RCA jack inputs
Input Voltage Range 200mV – 4V RMS
Signal Processing
Filter Type
CH. 1&2 CH. 3&4
Active, 12dB/octave, High-Pass or Low-Pass
(50 – 500 Hz), defeatable
Remote Level Control HD-RLC or MHD-RLC (optional). Full mute to 0 dB range.
Dimensions
L x W x H 8.52 in. x 7.09 in. x 2.05 in. (217 mm x 180 mm x 52 mm)
APPENDIX A:
Input Sensitivity Level Setting
Follow the steps below to adjust the input sensitivity of each amplifier
channel pair to achieve overall system balance.
Necessary Equipment
• Digital AC Voltmeter
• Sine-wave test tone recorded at 0 dBfs reference level in the frequency range to be amplied.
Do not use attenuated test tones (-10 dB, -20 dB, etc.).
Full range channel/amplier applications: 1 kHz
Subwoofer channel/amplier applications: 50 Hz
• Depending on your type of source unit, the sine-wave may be played via a CD, USB thumb drive, portable media player or
Bluetooth® audio source. Make sure to disable any EQ/DSP modes on your portable media player during level setting.
The Nine-Step Procedure
1. Disconnect the speaker(s) from the amplier’s speaker output connectors.
2. Turn o all processing (bass/treble, loudness, EQ, etc.) on the source unit, processors (if used) and amplier.
Set the fader control to center position and the subwoofer level control to 3/4 of maximum, if used.
3. Turn all “Input Sens.” controls all the way down.
4. Set the source unit volume to 3/4 of full volume. This will allow for reasonable gain overlap with moderate clipping at full volume.
5. Using the chart below, determine the target voltage for input sensitivity adjustment according to the nominal impedance of the
speaker system connected to the amplier outputs.
6. Verify that you have disconnected the speakers before proceeding. Play a track with an appropriate sine wave (within the
frequency range to be amplied) at 3/4 source unit volume.
7. Connect the AC voltmeter to the speaker output terminals of the amplier. If the channel pair is operating in stereo, it is only
necessary to measure one channel. If bridged, make sure you test the voltage at the correct terminals (L+ and R–).
8. Increase the“Input Sens.”control until the target voltage is observed with the voltmeter.
9. Once you have adjusted each channel section to its maximum low-distortion output level, reconnect the speaker(s). The“Input
Sens.”controls can now be adjusted downward if the amplier requires attenuation to achieve the desired system balance.
IMPORTANT!
• Do not increase any “Input Sens.” setting for any amplier channel or channel pair in the system beyond the maximum level estab-
lished during this procedure. Doing so will result in audible distortion and possible speaker damage.
• It will be necessary to re-adjust the“Input Sens.” if any equalizer boost is activated after setting the“Input Sens.”
with this procedure. This applies to any EQ boost circuit, including source unit tone controls or EQ circuits. EQ cuts will not
require re-adjustment.
Nominal
Impedance
Target AC Voltage
Stereo Bridged
8Ω 17.3 V 34.6 V
4Ω 17.3 V 28.2 V
2Ω 14.1 V not recommended
EN

11
FR
10 | JL Audio® - XDM400/4

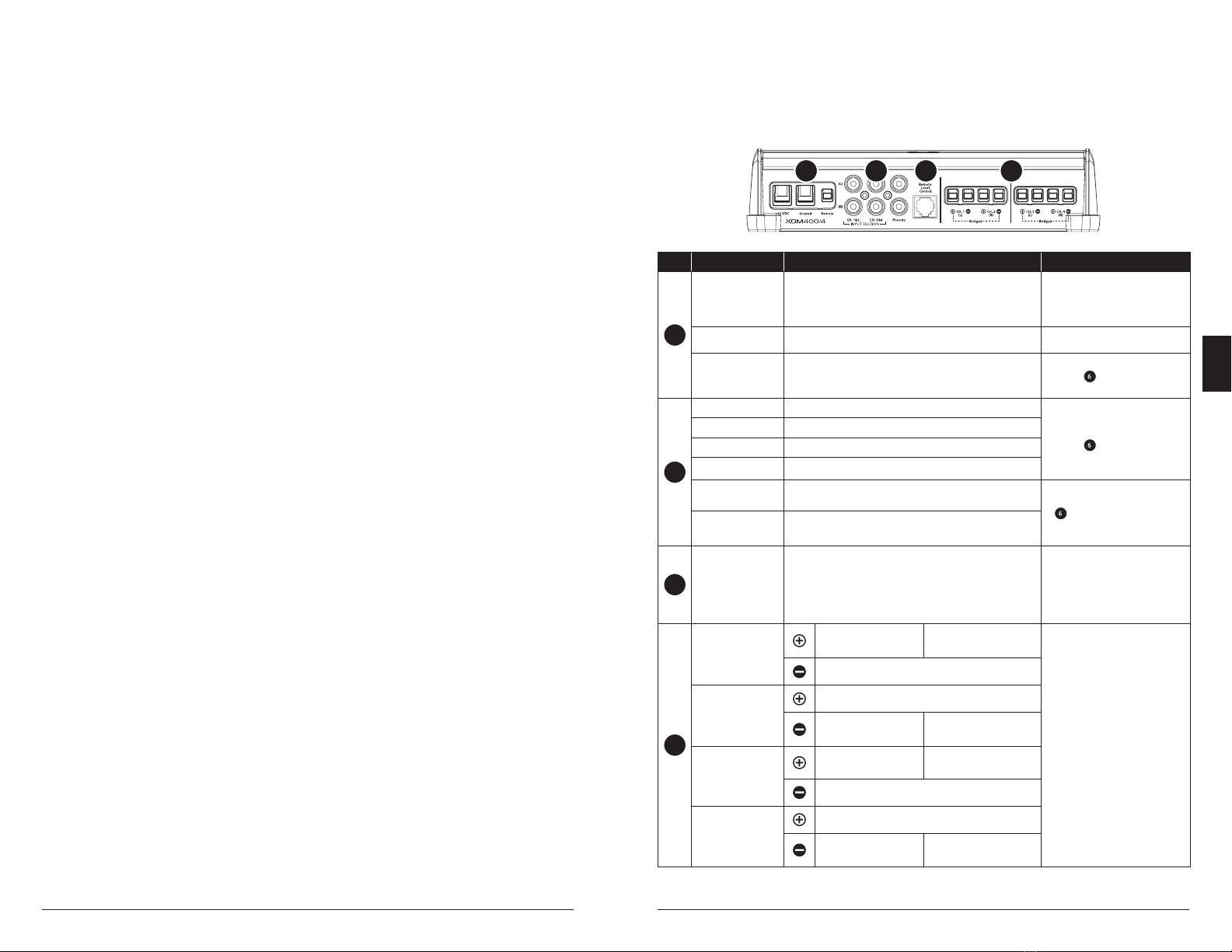

Connexion Description Remarques
1
+12 VDC
(+12VCC) Connexion d’alimentation positive (+12V)
• Câble 4AWG (8AWG minimum)
• Installer le fusible de 40A à la
borne positive (+) de la batterie
Ground (Masse) Connexion de masse (GND) négative • Câble 4AWG (requis)
Remote
(À distance) Connexion d’activation positive (+12V)
• Capacité de câble 18 à 12AWG
• Voir Mode de mise sous ten-
sion pour plus d’informations.
2
CH. 1 Input
(Entrée canal1) Signal d’entrée gauche, RCA noir
• Accepte une tension
de 200mV à 4V
• Voir Mode d’entrée pour
plus d’informations.
CH. 2 Input
(Entrée canal2) Signal d’entrée droit, RCA rouge
CH. 3 Input
(Entrée canal3) Signal d’entrée gauche, RCA noir
CH. 4 Input
(Entrée canal4) Signal d’entrée droit, RCA rouge
Preout 1 (Sortie
préampliée1) Signal préampli «pass-through» gauche, RCA noir
• Voir «Preouts From» pour
plus d’informations.
Preout 2 (Sortie
préampliée2) Signal préampli «pass-through» droit, RCA rouge
3
Remote
Level Control
(Commande
de niveau à
distance)
Connexion du contrôleur de niveau à distance (facultatif)
(HD-RLC ou MHD-RLC)
• Fonctionne comme un
atténuateur de niveau:
Tour complet dans le sens
antihoraire = Niveau coupé
Tour complet dans le sens
horaire = Niveau non aecté
4
Sortie haut-
parleur CH. 1 (L)
(canal1 gauche)
Sortie haut-parleur positive (+) Avec pont canaux 1 et 2 (+)
• Impédance de charge
minimale:
Mode stéréo ≥ 2ohms
Mode à pont ≥ 4ohms
• Capacité de câble de 16 à 8AWG
Sortie haut-parleur négative (-)
Sortie haut-
parleur CH. 2 (R)
(Canal2 droit)
Sortie haut-parleur positive (+)
Sortie haut-parleur négative (-) Avec pont canaux 1 et 2 (-)
Sortie haut-
parleur CH. 3 (L)
(Canal3 gauche)
Sortie haut-parleur positive (+) Avec pont canaux 3 et 4 (+)
Sortie haut-parleur négative (-)
Sortie haut-
parleur CH. 4 (R)
(Canal4 droit)
Sortie haut-parleur positive (+)
Sortie haut-parleur négative (-) Avec pont canaux 3 et 4 (-)
CONNEXIONS
1 2 3 4
CONSIDÉRATIONS RELATIVES À
L’INSTALLATION
• L’installation nécessite des outils
et des équipements de sécurité
appropriés. Une installation par un
professionnel est recommandée.
• Ce produit résiste à l’eau. Ne pas l’immerger ni
le soumettre à un jet d’eau à haute pression.
• Avant l’installation, éteindre le système audio
et débrancher la batterie de ce dernier.
• Installer si possible le produit dans un
endroit sec et bien ventilé afin d’éviter toute
interférence avec les systèmes installés en
usine. En l’absence d’environnement sec,
installer le produit dans un endroit qui
n’est pas exposé à de fortes projections.
• Ne pas installer dans le compartiment
moteur, dans des zones de chaleur
extrême ou dans des endroits où il sera
directement exposé aux éléments.
• Avant de procéder au découpage ou au
perçage, vérifier l’absence d’obstacles
potentiels derrière les surfaces de montage.
• Éloigner soigneusement tous les câbles des
pièces mobiles et des bords tranchants.
Fixer les câbles à l’aide d’attaches ou de
serre-câbles et utiliser des passe-câbles
et des faisceaux de câbles, si nécessaire,
pour les protéger des bords tranchants.
CONSIDÉRATIONS RELATIVES À LA
SÉCURITÉ
• Utiliser ce produit avec des systèmes
électriques de 12V à masse négative.
Ce produit n’est ni certifié ni approuvé
pour une utilisation en avion.
• Fixer solidement ce produit pour éviter tout
risque de dommages ou de blessures graves.
• Un fusible (ou un disjoncteur) approprié
au niveau du fil d’alimentation principal est
essentiel pour la sécurité du véhicule/bateau
et doit être installé à moins de 45cm (18po)
de la connexion positive de la batterie.
• Pour les applications ABYC et NMEA, une
protection du circuit est requise à moins de
18cm (7po) de la batterie, à moins que le
câble ne soit dans une coffret ou un conduit.
• Écouter le système audio à un
volume adapté aux conditions de
fonctionnement et à votre audition.

13
FR
12 | JL Audio® - XDM400/4

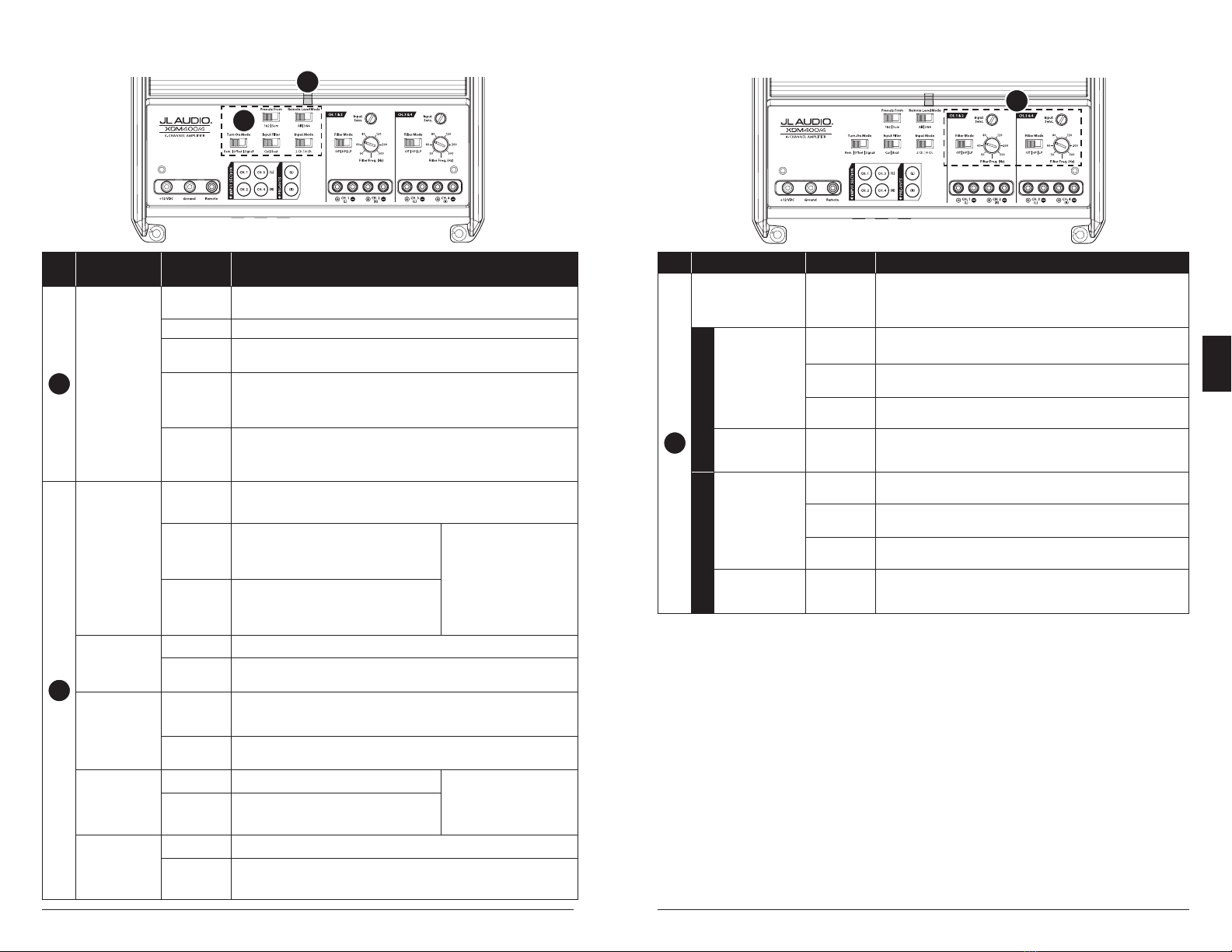

BOUTONS DE RÉGLAGE
Bouton de réglage
(Fonction) Réglage Description
7
Input Sens.
(Sens. d’entrée)
(règle l’étage d’entrée de
chaque paire de canaux)
Variable
Permet de faire correspondre la tension de sortie de l’unité source avec les
entrées de chaque paire de canaux de l’amplicateur. Voir l’AnnexeA pour
plus de détails.
Canaux 1 et 2
Filter Mode (Mode
de ltre)
(congure le ltre
des canaux 1 et 2)
O (Désactivé) Annulation du ltre; permet la totalité de la plage de fréquences présentes
aux entrées.
HP (Passe-haut) Atténue les fréquences en dessous de celle du cadran «Filter Freq. (Hz)» des
canaux 1 et 2, à un taux de 12dB/octave.
LP (Passe-bas) Atténue les fréquences au-dessus de celle du cadran «Filter Freq. (Hz)» des
canaux 1 et 2, à un taux de 12dB/octave.
Filter Freq. (Hz)
(Fréq. de ltre)
(règle la fréquence
de coupure du ltre)
Variable Permet de régler la fréquence de coupure du ltre actif des canaux 1 et 2, de
50Hz à 500Hz/ 12dB par octave.
Canaux 3 et 4
Filter Mode (Mode
de ltre)
(congure le ltre
des canaux 3 et 4)
O (Désactivé) Annulation du ltre; permet la totalité de la plage de fréquences présentes
aux entrées.
HP (Passe-haut) Atténue les fréquences en dessous de celle du cadran «Filter Freq. (Hz)» des
canaux 1 et 2, à un taux de 12dB/octave.
LP (Passe-bas) Atténue les fréquences au-dessus de celle du cadran «Filter Freq. (Hz)» des
canaux 1 et 2, à un taux de 12dB/octave.
Filter Freq. (Hz)
(Fréq. de ltre)
(règle la fréquence
de coupure du ltre)
Variable Permet de régler la fréquence de coupure du ltre actif des canaux 3 et 4, de
50Hz à 500Hz/ 12dB par octave.
7
12 | JL Audio® - XDM400/4
Bouton de réglage
(Fonction) Réglage Description
5Voyant d’état
(indique l’état de
fonctionnement)
Vert
clignotant L’amplicateur est en cours de démarrage, la sortie audio est coupée.
Vert Allumé et fonctionnement normal, sortie audio active
Rouge Mode sécurisé activé, condition de surchaue, sortie audio réduite
• Revient à la position normale lorsque la température revient à un niveau sûr.
Orange
(jaune)
Mode sécurisé activé, condition de surintensité, sortie audio coupée
• Bruit de tic-tac ou bruit sourd répétitif audible possible au niveau de la sortie
• Vériez qu’il n’y a pas une faible impédance ou un court-circuit entre le haut-parleur et le l.
Voyants
éteints
L’amplicateur s’éteint (inopinément), condition de tension faible.
• Se produit lorsque la tension de la batterie ou de la mise sous tension à distance tombe en
dessous de 10V.
• Revient au fonctionnement normal lorsque la tension monte au-dessus de 11V.
6
Turn On Mode
(Mode de mise sous
tension)
(congure la mé-
thode d’activation)
Remote (À
distance)
Mise sous tension à distance +12V (conseillé)
• Commandé par un circuit +12V commuté ou par la sortie de mise
sous tension de votre unité source/interface OEM.
Oset
Détection d’oset CC (Automatique)
• S’allume en détectant la présence d’un petit signal
continu dans les sorties audio OEM et s’éteint une
fois le signal supprimé.
• Conçu pour les signaux de haut
niveau (haut-parleur) uniquement
• Détecte le signal d’entrée du canal
1 (L) (Gauche) uniquement
• L’utilisation de méthodes de
détection de signal ou d’oset CC
transformera la borne «Remote»
en une sortie +12V de mise sous
tension.
Signal
Détection de signal (automatique)
• S’allume en détectant les signaux audio OEM «full-
range» et s’éteint en l’absence de signal (dans les
30secondes).
Input Filter
(Filtre d’entrée)
(congure l’applica-
tion du ltre d’entrée)
Car (Voiture) À sélectionner pour la plupart des installations (automobiles ou marines)
Boat (Bateau) À sélectionner en cas d’interférences avec les interrupteurs/appareils mécaniques à courant
élevé
Input Mode
(Mode d’entrée)
(congure les
connexions du signal
d’entrée)
2 Ch.
(2canaux)
Sélectionnez cette position si vous utilisez les entrées 1 et 2 uniquement.
• Le canal 3 fonctionnera avec le signal du canal 1
• Le canal 4 fonctionnera avec le signal du canal2
4 Ch.
(4canaux) Sélectionnez cette position lorsque vous utilisez les 4entrées.
Remote Level
Mode (Mode de
contrôle de niveau à
distance)
(congure le
fonctionnement du
HD-RLC, facultatif)
All (Tous) Règle le niveau de tous les canaux de manière
identique. • Vous pouvez contrôler plusieurs ampli-
cateurs avec un seul HD-RLC à l’aide
d’un répartiteur de ligne téléphonique
monoligne et de plusieurs câbles
téléphoniques.
3 et 4 Règle le niveau des canaux 3 et 4 uniquement
Preouts From
(Sorties préampli-
ées depuis)
(congure les
signaux de sortie du
préampli)
1 et 2 Le même signal est connecté aux entrées des canaux 1 et 2
Somme Signal additionné, combinant les entrées des canaux 1 et 3 et des canaux 2 et 4 en une paire
de signaux stéréo
BOUTONS DE RÉGLAGE
6
5

15
FR
14 | JL Audio® - XDM400/4
En raison d’un développement permanent de nos produits, toutes les caractéristiques sont susceptibles d’être modifiées sans préavis.
SPÉCIFICATIONS TECHNIQUES
Section de l’amplicateur
Topologie de l’amplicateur Classe D ultra-rapide NexD™
Type d’alimentation électrique Commutateur MOSFET non régulé
Section minimale du câble d’ali-
mentation/de masse en cuivre
8AWG
(Remarque: un l d’aluminium plaqué cuivre/CCA n’est pas recommandé.)
Fusible recommandé 40A
Puissance RMS nominale à 14,4V,
<1% de THD + bruit
75Wx4 à 4Ω 100W x 4 à 2Ω
150W x 2 à 8Ω avec pont 200W x 2 à 4Ω avec pont
Puissance RMS nominale à 12,5V,
<1% de THD + bruit
60Wx4 à 4Ω 90Wx4 à 2Ω
120W x 2 à 8Ω avec pont 180W x 2 à 4Ω avec pont
Réponse de fréquence 12Hz à 22kHz (+0, -1dB)
Rapport signal/bruit
(pondéré A, bande passante de
bruit 20Hz à 20kHz)
>104dB par rapport à la puissance nominale, >84dB par rapport à 1W
Facteur d’amortissement >150/ 50Hz à 4Ω, >75/ 50Hz à 2Ω
Section de l’entrée
Nombre d’entrées 4 (Deux paires stéréo)
Type d’entrée Équilibrée-différentielle avec prises d’entrée RCA
Plage de tension d’entrée 200mV - 4V RMS
Traitement des signaux
Type de ltre
Canaux 1 et 2 Canaux 3 et 4
Actif, 12dB/octave, passe-haut ou passe-bas
(50 à 500Hz), désactivable
Remote Level Control
(Commande de niveau à distance) HD-RLC ou MHD-RLC (facultatif). Sourdine complète jusqu’à 0dB.
Dimensions
LxPxH 217mmx180mmx52mm (8,52pox7,09pox2,05po)
ANNEXE A:
Réglage du niveau de sensibilité d’entrée
Suivez les étapes ci-dessous pour régler la sensibilité d’entrée de chaque paire de
canaux de l’amplificateur afin d’obtenir un équilibre global du système.
Matériel nécessaire
• Voltmètre CA numérique
• Test d’ondes sinusoïdales enregistrées à un niveau de référence de 0dB FS dans la plage de fréquences à amplier.
N’utilisez pas de tonalités de test atténuées (-10dB, -20dB, etc.).
Applications canaux/amplicateur «full-range»: 1 kHz
Applications canal/amplicateur de subwoofer: 50Hz
• Selon le type d’unité source, l’onde sinusoïdale peut être lue via un CD, une clé USB, un lecteur multimédia portable ou une source
audio Bluetooth®. Veillez à désactiver tous les modes EQ/DSP de votre lecteur multimédia portable pendant le réglage du niveau.
Procédure en neuf étapes
1. Déconnectez les haut-parleurs des connecteurs de la sortie haut-parleur de l’amplicateur.
2. Désactivez tous les traitements (basses/aigus, niveau sonore, correction, etc.) sur l’unité source, les processeurs (le cas échéant)
et l’amplicateur.
Réglez la commande d’atténuateur sur la position du milieu et sa commande de niveau de subwoofer à un niveau maximum
de 3/4.
3. Réduisez complètement les valeurs de la totalité des trois boutons de réglage «Input Sens.».
4. Réglez le volume de l’unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découpage modéré
à plein volume.
5. À l’aide du tableau ci-dessous, déterminez la tension cible pour le réglage de la sensibilité d’entrée en fonction de l’impédance
nominale du système de haut-parleur connecté aux sorties de l’amplicateur.
6. Vériez que vous avez déconnecté les haut-parleurs avant de poursuivre. Lisez une piste présentant une onde sinusoïdale appro-
priée (dans la plage de fréquence à amplier) au 3/4 du volume de l’unité source.
7. Connectez le voltmètre CA aux connecteurs de sortie de haut-parleur de l’amplicateur. Si la paire de canaux fonctionne en sté-
réo, il ne faut eectuer la mesure que pour un seul canal. Si vous utilisez un pont, veillez à tester la tension au niveau des bornes
adéquates (L+ et R-) (G+ et D-).
8. Augmentez la valeur du bouton de réglage «Input Sens.» jusqu’à ce que la tension souhaitée apparaisse sur le voltmètre.
9. Une fois que vous avez réglé chacune des sections de canal à son niveau maximal de sortie à faible distorsion, reconnectez le ou
les haut-parleurs. La valeur des boutons de réglage «Input Sens.» peut maintenant être réduite si une atténuation de l’amplica-
teur est nécessaire pour obtenir l’équilibre système souhaité.
IMPORTANT!
• N’augmentez la valeur du réglage «Input Sens.» pour aucun canal ou aucune paire de canaux d’amplicateur du système au-delà
du niveau maximal établi dans le cadre de cette procédure. Cette manipulation entraînera une distorsion audible et causera d’éven-
tuels dommages aux haut-parleurs.
• Il sera nécessaire de régler à nouveau la valeur du réglage «Input Sens.» si une amplication par égaliseur est activée après avoir
réglé la valeur de «Input Sens.» avec cette procédure. Cela s’applique à n’importe quel circuit d’amplication d’égaliseur, y compris
aux commandes de tonalité de l’unité source ou aux circuits de d’égalisation. Les coupures d’égalisation ne nécessitent aucun
réajustement.
Impédance
nominale
Tension CA cible
Stéréo À pont
8Ω 17,3V 34,6V
4Ω 17,3V 28,2V
2Ω 14,1V non conseillé

17
ES
16 | JL Audio® - XDM400/4
CONSIDERACIONES SOBRE LA
INSTALACIÓN
• Para la instalación se requieren
herramientas y equipos de seguridad
adecuados. Se recomienda que la
instalación la realice un profesional.
• Este producto es resistente al agua. No se debe
sumergir ni rociar con agua a alta presión.
• Antes de la instalación, apague el
sistema de audio y desconecte el sistema
de batería del sistema de audio.
• A ser posible, instálelo en un lugar seco y bien
ventilado que no interfiera con los sistemas
instalados de fábrica. Si no se dispone de un
entorno seco, puede utilizarse un lugar que
no esté expuesto a fuertes salpicaduras.
• No lo instale en el compartimento del motor,
en zonas de calor extremo o donde vaya a
estar directamente expuesto a la intemperie.
• Antes de cortar o taladrar, compruebe
que no haya obstáculos detrás de
las superficies de montaje.
• Coloque cuidadosamente todo el cableado del
sistema lejos de piezas móviles y de bordes
afilados; asegúrelo con flejes o abrazaderas
para cables y utilice pasacables y protectores
de mazos de cables cuando sea necesario
para protegerlo de los bordes afilados.
CONSIDERACIONES RELATIVAS A LA
SEGURIDAD
• Utilice este producto únicamente con sistemas
eléctricos de 12V que tengan toma de tierra
negativa. Este producto no está certificado
ni aprobado para su uso en aeronaves.
• Monte este producto de forma
segura para evitar daños o lesiones
en condiciones extremas.
• Para garantizar la seguridad del vehículo/
embarcación, es imprescindible contar con
un fusible adecuado (o un disyuntor) en
el cable de alimentación principal y debe
instalarse a menos de 18pulgadas (45cm)
de la conexión positiva de la batería.
• Para las aplicaciones ABYC y NMEA, se
requiere una protección del circuito a menos
de 7 pulgadas (18cm) de la batería, excepto si
el cable está en un alojamiento o conducto.
• Escuche el sistema de audio a un volumen
adecuado, teniendo en cuenta las condiciones
de funcionamiento y la seguridad auditiva.
Conexión Descripción Notas
1
+12VDC Conexión de alimentación positiva (+12V)
• Cable 4 AWG (mínimo 8 AWG)
• Instale un fusible de 40A en el
terminal (+) de la batería
Ground Conexión a tierra negativa (GND) • Cable 4 AWG (necesario)
Remote Conexión de activación positiva (+12V)
• Cable con capacidad 18-12 AWG
• Consulte Turn-On Mode para
obtener más información
2
Input CH. 1 Señal de entrada izquierda, RCA negro
• Acepta un voltaje de entrada de
200mV-4V
• Consulte Input Mode para
obtener más información
Input CH. 2 Señal de entrada derecha, RCA rojo
Input CH. 3 Señal de entrada izquierda, RCA negro
Input CH. 4 Señal de entrada derecha, RCA rojo
Preout 1 Señal de preamplicación de paso directo izquierda, RCA negro • Consulte Preouts From para
obtener más información
Preout 2 Señal de preamplicación de paso directo derecha, RCA rojo
3Remote Level
Control
Conexión del controlador de nivel remoto (opcional) (HD-RLC o
MHD-RLC)
• Funciona solo como atenuador:
Todo hacia la izquierda = Nivel
silenciado
Todo hacia la derecha = Nivel no
afectado
4
Salida para
altavoces
CH. 1 (L)
(+) Positivo de salida para
altavoces (+) si CH. 1 y 2 puenteados
• Carga de impedancia mínima:
Modo estéreo ≥2Ω
Modo puenteado ≥4Ω
• Cable con capacidad 16-8 AWG
(–) Negativo de salida para altavoces
Salida para
altavoces
CH. 2 (R)
(+) Positivo de salida para altavoces
(–) Negativo de salida para
altavoces (–) si CH. 1 y 2 puenteados
Salida para
altavoces
CH. 3 (L)
(+) Positivo de salida para
altavoces (+) si CH. 3 y 4 puenteados
(–) Negativo de salida para altavoces
Salida para
altavoces
CH. 4 (R)
(+) Positivo de salida para altavoces
(–) Negativo de salida para
altavoces (–) si CH. 3 y 4 puenteados
CONEXIONES
1 2 3 4

19
ES
18 | JL Audio® - XDM400/4
Control
(y su función) Ajuste Descripción
5LED de estado
(indica estado
de operación)
Verde inter-
mitente El amplicador se está encendiendo, la salida de audio está silenciada.
Verde Encendido y funcionamiento normal, salida de audio activa.
Rojo
Encendido en modo seguro, condición de sobretemperatura, salida de audio
reducida.
• Regresa al funcionamiento normal cuando la temperatura vuelve a un nivel seguro.
Ámbar
(amarillo)
Encendido en modo seguro, condición de sobrecorriente, salida de audio silenciada.
• Puede presentar un traqueteo o golpeteo audible en la salida.
• Inspeccione si hay un cortocircuito en el altavoz/cable o una baja impedancia.
LED apaga-
dos
El amplicador se apaga (inesperadamente), condición de bajo voltaje.
• Se produce cuando el voltaje de la batería o del encendido remoto cae por debajo
de 10V.
• Regresa al funcionamiento normal cuando el voltaje vuelve a superar los 11V.
6
Turn-On Mode
(congura el modo
de encendido)
Remote
Encendido remoto de +12V (preferido).
• Controlado por un circuito conmutado de +12V o por la salida
de encendido de su unidad fuente/interfaz de OEM.
Oset
Detección de corrimiento de CC (automática)
• Se enciende al detectar la presencia de una
pequeña señal de CC en las salidas de audio de
OEM y se apaga una vez que se elimina la señal.
• Diseñado solo para señales
de alto nivel (altavoz).
• Detecta la señal de entrada
del CH. 1 (L) solamente.
• Al usar los métodos de detec-
ción de señales o corrimiento
de CC, el terminal "Remote"
se convierte en una salida de
encendido de +12V.
Signal
Detección de señal (automática)
• Se enciende al detectar señales de audio de OEM
de rango completo y se apaga después de que la
señal se haya eliminado (tras 30 segundos).
Input Filter
(congura la
aplicación del ltro
de entrada)
Car Seleccione este para la mayoría de las instalaciones (automotrices o marinas).
Boat Seleccione este si experimenta interferencias de interruptores/dispositivos mecánicos
de alta corriente.
Input Mode
(congura las
conexiones
de señal de entrada)
2 Ch.
Seleccione este al usar solo las entradas CH. 1 y 2.
• CH. 3 funcionará con la señal del CH. 1.
• CH. 4 funcionará con la señal del CH. 2.
4 Ch. Seleccione este al usar las 4 entradas.
Remote Level
Mode
(congura la oper-
ación de HD-RLC,
opcional)
All Ajusta el nivel de todos los canales por igual. • Se pueden controlar varios
amplicadores desde un único
HD-RLC utilizando un divisor de
línea telefónica no dúplex y varios
cables telefónicos.
3&4 Ajusta el nivel de los canales 3 y 4 solamente.
Preouts From
(congura las
señales de salida del
preamplicador)
1&2 La misma señal que está conectada a las entradas Input CH. 1 y 2
Sum Señal sumada que combina las entradas de los CH. 1 y 3 y los CH. 2 y 4 en un par de
señales estéreo.
CONTROLES
6
5
CONTROLES
Control (y su función) Ajuste Descripción
7
Input Sens.
(ajusta la etapa de
entrada de cada par de
canales)
Variable
Se utiliza para hacer coincidir el voltaje de salida de la unidad fuente con las entra-
das de cada par de canales del amplicador. Consulte el apéndice A para obtener
información detallada.
CH. 1&2
Filter Mode
(congura
el ltro de CH. 1 y 2)
O Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
HP Atenúa las frecuencias por debajo del dial de CH. 1&2 "Filter Freq. (Hz)", a razón de 12dB/
octava.
LP Atenúa las frecuencias por encima del dial de CH. 1&2 "Filter Freq. (Hz)", a razón de 12dB/
octava.
Filter Freq. (Hz)
(ajusta la frecuencia
de corte del ltro)
Variable Sirve para ajustar la frecuencia de corte del ltro activo de los canales 1 y 2, de 50Hz
a 500Hz/12dB por octava.
CH. 3&4
Filter Mode
(congura
el ltro de CH. 3 y 4)
O Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
HP Atenúa las frecuencias por debajo del dial de CH. 3&4 "Filter Freq. (Hz)", a razón de 12dB/
octava.
LP Atenúa las frecuencias por encima del dial de CH. 3&4 "Filter Freq. (Hz)", a razón de 12dB/
octava.
Filter Freq. (Hz)
(ajusta la frecuencia
de corte del ltro)
Variable Sirve para ajustar la frecuencia de corte del ltro activo de los canales 3 y 4, de 50Hz
a 500Hz/12dB por octava.
7

21
ES
20 | JL Audio® - XDM400/4
APÉNDICE A:
Ajuste del nivel de sensibilidad de entrada
Siga los pasos que se indican a continuación para ajustar la sensibilidad de entrada de cada
par de canales del amplificador con el fin de lograr un balance general en el sistema.
Equipos necesarios
• Voltímetro de CA digital.
• Tono de prueba de onda sinusoidal grabado a un nivel de referencia de 0dBFS en el rango de frecuencias que se amplicará.
No use tonos de prueba atenuados (–10dB, –20dB, etc.).
Aplicaciones de amplicador/canal de rango completo: 1kHz
Aplicaciones de amplicador/canal de subwoofer: 50Hz
• Dependiendo del tipo de unidad fuente, la onda sinusoidal puede reproducirse desde un CD, una unidad USB, un reproductor
multimedia portátil o una fuente de audio Bluetooth®. Asegúrese de desactivar todos los modos de ecualización y procesamiento
digital de señales en su reproductor multimedia portátil durante el ajuste del nivel.
El procedimiento de los nueve pasos
1. Desconecte los altavoces de los conectores de salida para altavoces del amplicador.
2. Desactive todo el procesamiento (bajos/agudos, intensidad, ecualizador, etc.) en la unidad fuente, los procesadores (si se usan) y
el amplicador.
Ajuste el control de atenuación a la posición central y el control de nivel del subwoofer a 3/4 del máximo, si se utiliza uno.
3. Gire todos los controles "Input Sens." al mínimo.
4. Ajuste el volumen de la unidad fuente a 3/4 del volumen máximo. Esto le permitirá obtener un solapamiento de ganancia razon-
able con distorsión moderada a volumen máximo.
5. Use la tabla a continuación para determinar el voltaje deseado para los ajustes de amplicación de entrada de acuerdo con la
impedancia nominal del sistema de altavoces conectado a las salidas del amplicador.
6. Compruebe que se hayan desconectado los altavoces antes de continuar. Reproduzca una grabación de una onda sinusoidal
apropiada (dentro del rango de frecuencias que se amplicarán) a 3/4 del volumen máximo de la unidad fuente.
7. Conecte el voltímetro de CA en los terminales de salida de altavoces del amplicador. Si el par de canales está funcionando en
estéreo, solo es necesario medir un canal. Si está puenteado, asegúrese de evaluar el voltaje en los conectores correctos (L+ y R–).
8. Aumente el control de "Input Sens." hasta que se observe el voltaje deseado en el voltímetro.
9. Una vez ajustada cada sección de canal al máximo de su nivel de salida de baja distorsión, vuelva a conectar el altavoz o los
altavoces. Ahora, puede bajar los controles de "Input Sens." si el amplicador requiere atenuación para lograr el balance deseado
en el sistema.
¡IMPORTANTE!
• No aumente el ajuste de "Input Sens." de los canales o pares de canales del amplicador en el sistema por encima del nivel máximo
establecido durante este procedimiento. Si lo hiciera, causaría una distorsión audible y posibles daños en los altavoces.
• Será necesario volver a ajustar el control "Input Sens." si se activa algún refuerzo de ecualizador después de haber ajustado el valor
de "Input Sens." mediante este procedimiento. Esto se aplica a cualquier circuito de refuerzo de ecualizador, incluidos los controles
de tono de la unidad fuente o los circuitos del ecualizador. Los cortes del ecualizador no requieren reajuste.
Impedancia
nominal
Voltaje de CA deseado
Estéreo Puenteado
8Ω 17,3V 34,6V
4Ω 17,3V 28,2V
2Ω 14,1V no recomendado
20 | JL Audio® - XDM400/4
Dado que el desarrollo de producto es continuo, todas las especificaciones están sujetas a cambios sin previo aviso.
ESPECIFICACIONES
Sección del amplicador
Topología del amplicador NexD™ de velocidad ultrarrápida clase D
Tipo de fuente de alimentación Conmutación no regulada con MOSFET
Calibre mínimo del cable de cobre de
alimentación/toma a tierra
8 AWG
(Nota: No se recomienda el cable de aluminio revestido de cobre o CCA.)
Fusible recomendado 40A
Potencia RMS nominal a 14,4V,
<1%THD+ruido
75W×4 a 4Ω 100W×4 a 2Ω
150W×2 a 8Ω puenteado 200W×2 a 4Ω puenteado
Potencia RMS nominal a 12,5V,
<1%THD+ruido
60W×4 a 4Ω 90W×4 a 2Ω
120W×2 a 8Ω puenteado 180W×2 a 4Ω puenteado
Respuesta de frecuencia 12Hz-22kHz (+0, –1dB)
Relación señal/ruido
(con ponderación A, ancho de banda
de ruido 20Hz-20kHz)
>104dB (respecto a potencia nominal),
>84dB (respecto a 1W)
Factor de amortiguación >150/50Hz a 4Ω, >75/50Hz a 2Ω
Sección de entrada
Número de entradas 4 (dos pares estéreo)
Tipo de entrada Diferencial-balanceada con entradas de conector RCA
Rango de voltaje de entrada 200mV-4V RMS
Procesamiento de señal
Tipo de ltro
CH. 1&2 CH. 3&4
Activo, 12dB/octava, paso alto o paso bajo
(50-500Hz), anulable
Control de nivel remoto HD-RLC o MHD-RLC (opcional). Rango entre silencio total y 0dB.
Dimensiones
long.×anch.×alt. 8,52in×7,09in×2,05in (217mm×180mm×52mm)

23
DE
22 | JL Audio® - XDM400/4
HINWEISE ZUR INSTALLATION
• Die Installation erfordert geeignete Werkzeuge
und Sicherheitsausrüstung. Die Installation
durch eine Fachkraft wird empfohlen.
• Dieses Produkt ist wasserfest. Nicht
eintauchen oder einem Hochdruck-
Wasserstrahl aussetzen.
• Schalten Sie vor der Installation das
Audiosystem aus und trennen Sie das
Batteriesystem vom Audiosystem.
• Installieren Sie das Gerät, falls möglich,
an einem trockenen, gut belüfteten Ort,
der Ihre werkseitig installierten Systeme
nicht beeinträchtigt. Ist die Montage in
einem Trockenbereich nicht möglich,
kann auch ein Ort ohne das Auftreten von
starkem Spritzwasser gewählt werden.
• Installieren Sie es nicht in einem Motorraum,
an Orten mit extremer Hitze oder an Orten, an
denen es direkt den Elementen ausgesetzt ist.
• Kontrollieren Sie vor dem Schneiden oder
Bohren, ob sich hinter den Montageflächen
mögliche Hindernisse befinden.
• Die gesamte Systemverkabelung muss in
ausreichendem Abstand an beweglichen
Teilen und scharfen Kanten vorbeigeführt
werden. Sichern Sie Kabel mit Kabelbindern
oder Kabelklemmen und verwenden Sie
ggf. Tüllen und Kabelband, um Schutz
vor scharfen Kanten zu bieten.
SICHERHEITSHINWEISE
• Verwenden Sie dieses Produkt nur mit
12-Volt-Bordnetz und negativer Masse.
Dieses Produkt ist für die Verwendung
in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung
dieses Produkts, um Beschädigungen
oder Verletzungen unter anspruchsvollen
Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein
Schutzschalter) am Hauptstromkabel ist für die
Sicherheit des Fahrzeugs/Schiffs unerlässlich
und muss innerhalb von 45 cm (18 Zoll) vom
positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen
muss der Stromkreis innerhalb von 18 cm
(7 Zoll) um die Batterie herum geschützt
werden, es sei denn, das Kabel befindet
sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer
Lautstärke, die den Umgebungsbedingungen
und des Sicherheit Ihres Gehörs entspricht.
Anschluss Beschreibung Notizen
1
+ 12 V DC Positiver (+12V) Stromanschluss
• 4 AWG-Kabel (mindestens
8 AWG)
• Installieren Sie eine 40A-Si-
cherung am (+) Batteriepol
Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
Remote Positiver (+12V) Aktivierungsanschluss
• 18 – 12 AWG Kabelka-
pazität
• Siehe Turn-On Mode
für weitere Informationen
2
CH. 1 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
• Akzeptiert 200 mV - 4 V
Eingangsspannung
• Siehe Input Mode für
weitere Informationen
CH. 2 Eingang Rechtes Eingangssignal, roter Cinchstecker
CH. 3 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
CH. 4 Eingang Rechtes Eingangssignal, roter Cinchstecker
Preout 1 Linkes Pass-Through Vorverstärkersignal, schwarzer Chinchstecker
• Siehe Preouts From für
weitere Informationen
Preout 2 Rechtes Pass-Through Vorverstärkersignal, roter
Chinchstecker
3Remote-
Lautstärkeregler
Remote-Lautstärkeregleranschluss (optional)
(HD-RLC oder MHD-RLC)
• Funktioniert ausschließlich
als Pegeldämpfer:
Vollständig gegen den
Uhrzeigersinn = Pegel
gedämpft Vollständig im
Uhrzeigersinn = Pegel
unbeeinusst
4
CH. 1 (L)
Lautsprecher-
ausgang
(+) Positiver Lautsprecherausgang CH. 1&2 Überbrückt (+)
• Minimale Impedanzlast:
Stereo-Modus ≥2 Ohm
Überbrückter Modus ≥4
Ohm
• 16 – 8 AWG Kabelkapazität
(-) Negativer Lautsprecherausgang
CH. 2 (R)
Lautsprecher-
ausgang
(+) Positiver Lautsprecherausgang
(-) Negativer Lautsprecherausgang CH. 1&2 Überbrückt (-)
CH. 3 (L)
Lautsprecher-
ausgang
(+) Positiver Lautsprecherausgang CH. 3&4 Überbrückt (+)
(-) Negativer Lautsprecherausgang
CH. 4 (R)
Lautsprecher-
ausgang
(+) Positiver Lautsprecherausgang
(-) Negativer Lautsprecherausgang CH. 3&4 Überbrückt (-)
ANSCHLÜSSE
1 2 3 4

25
DE
24 | JL Audio® - XDM400/4
Bedienelement
(Funktion) Einstellung Beschreibung
5
Status LED
(Statusanzeige)
(zeigt den Betriebs-
Status an)
Blinkt grün Verstärker wird aktiviert, Ton ist abgeschaltet
Grün Normaler eingeschalteter Betrieb, aktive Tonausgabe
Rot
Eingeschaltet im Sicherheitsmodus, Überhitzungszustand, reduzierte Tonausgabe
• Kehrt zum normalen Betrieb zurück, wenn die Temperatur wieder ein sicheres Niveau
erreicht hat
Amber
(gelb)
Eingeschaltet im Sicherheitsmodus, Überstromzustand, Tonausgabe stummgeschaltet
• Kann ein sich wiederholendes, hörbares tickendes oder pochendes Geräusch in der
Ausgabe aufweisen
• Prüfen Sie auf einen Kurzschluss im Lautsprecher/Kabel oder eine niedrige Impedanz
LEDs aus
Verstärker schaltet sich (unerwartet) aus, Unterspannungszustand
• Tritt auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 V fällt
• Kehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V steigt
6
Turn On Mode
(Einschaltmodus)
(konguriert
Aktivierungs-
methode)
Remote
+12 V Remote-Einschaltleitung (empfohlen)
• Gesteuert durch einen geschalteten +12V-Stromkreis oder den Ein-
schaltausgang Ihres Steuergeräts/OEM-Interface
Oset
DC Oset-Sensing (automatisch)
• Schaltet sich ein, wenn das Vorhandensein eines
kleinen Gleichstromsignals an den OEM-Audio-
ausgängen erkannt wird, und schaltet sich aus,
nachdem das Signal entfernt wurde
• Nur für Hochpegelsignale
(Lautsprecher) ausgelegt
• Erkennt ausschließlich das Ein-
gangssignal von CH. 1 (L)
• Bei der Verwendung von
DC-Oset- oder Signal-
erkennungsmethoden wird der
"Remote"-Anschluss zu einem
+12V-Einschaltausgang.
Signal
Signal-Sensing (automatisch)
• Schaltet sich durch die Erkennung von Full-
Range-OEM-Audiosignalen ein und schaltet sich
aus, nachdem das Signal entfernt wurde (inner-
halb von 30 Sekunden)
Input Filter
(Eingangslter)
(konguriert
Eingangs-
lteranwendung)
Car (Auto) Für die meisten Installationen auswählen (Automobil oder Marine)
Boat (Boot) Wählen Sie diese Option, wenn Sie Störungen durch mechanische Schalter/Geräte mit
hohem Stromverbrauch bemerken
Input Mode
(Eingangsmodus)
(konguriert
Eingangs-
Signalanschlüsse)
2 Ch.
Auswählen wenn nur CH. 1&2-Eingänge verwendet werden
• CH. 3 wird mit CH. 1-Signal betrieben
• CH. 4 wird mit CH. 2-Signal betrieben
4 Ch. Bei Verwendung aller 4 Eingänge auswählen
Remote Level Mode
(konguriert HD-RLC-
Betrieb - optional)
All Passt den Pegel für alle Kanäle gleich an • Mehrere Verstärker können über
eine einzige HD-RLC-Steuerung
bedient werden. Hierzu bedarf es
eines Vierdraht-Telefonkabelsplit-
ters und mehrerer Telefonkabel.
3 - 4 Passt nur den Pegel der Kanäle 3 & 4 an
Preouts From
(konguriert die
Vorverstärkeraus-
gänge)
1&2 Dasselbe Signal, das angeschlossen ist an CH. 1&2-Eingänge
Sum Summiertes Signal, kombiniert CH. 1&3 und CH. 2&4-Eingänge in ein Stereo-Signalpaar
STEUERUNG
6
5
STEUERUNG
Bedienelement
(Funktion) Einstellung Beschreibung
7
Input Sens.
(Eingangsempf.)
(passt die Eingangsphase
jedes Kanalpaars an)
Variable
Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergeräts
an die Eingänge der beiden Verstärkerkanäle anzupassen. Siehe Anhang A für
detaillierte Informationen.
CH. 1&2
Filter Mode
(Filtermodus)
(konguriert den
den Filter von
CH. 1&2)
O (Aus) Filter abgestellt; lässt den gesamten Frequenzbereich der Eingänge durch
HP Betont die Frequenzen unterhalb der CH. 1&2“Filter Freq. (Hz)"-Auswahl, mit einer
Rate von 12dB/Oktave
LP Betont die Frequenzen oberhalb der CH. 1&2“Filter Freq. (Hz)"-Auswahl, mit einer
Rate von 12dB/Oktave
Filter Freq. (Hz)
(passt die Grenz-
Frequenz an)
Variable Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 1&2, von 50 Hz
- 500 Hz / 12dB pro Oktave
CH. 3&4
Filter Mode
(Filtermodus)
(konguriert den
Filter von CH. 3&4)
O (Aus) Filter abgestellt; lässt den gesamten Frequenzbereich der Eingänge durch
HP Betont die Frequenzen unterhalb der CH. 3&4“Filter Freq. (Hz)"-Auswahl, mit einer
Rate von 12dB/Oktave
LP Betont die Frequenzen oberhalb der CH. 3&4“Filter Freq. (Hz)"-Auswahl, mit einer
Rate von 12dB/Oktave
Filter Freq. (Hz)
(passt die Grenz-
Frequenz an)
Variable Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 3&4, von 50 Hz -
500 Hz / 12dB pro Oktave
7

27
DE
26 | JL Audio® - XDM400/4
ANHANG A:
Einstellung der Eingangsempfindlichkeit
Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes
Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.
Benötigte Ausrüstung
• Digitales Wechselstrom-Voltmeter
• Sinusförmiger Testton, der mit einem Referenzpegel von 0 dBfs in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde.
Bitte verwenden Sie keine abgedämpften Testtöne (-10 dB, -20 dB etc.).
Vollbereichskanal/Verstärkeranwendungen: 1 kHz
Subwooferkanal/Verstärkeranwendungen: 50 Hz
• Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Blue-
tooth®-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle EQ/DSP-Modi Ihres tragbaren
Mediaplayers deaktivieren.
Der Vorgang in neun Schritten
1. Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/n und den Lautsprecherausgangsverbindungen
des Verstärkers ab.
2. Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie
etwaiger Signal-Prozessoren ab.
Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser
verwendet wird.
3. Schalten Sie alle drei "Input Sens."-Regler ganz runter.
4. Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglicht eine angemessene Verstärkung mit
moderatem Clipping bei voller Lautstärke.
5. Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempndlichkeitseinstellung entsprechend
der Nennimpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.
6. Stellen Sie sicher, dass Sie die Lautsprecher abgeklemmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten
Sinuskurve (innerhalb des Frequenzbereichs, der verstärkt wird) bei 3/4 der Steuergerätlautstärke.
7. Schließen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalpaar in Stereo betrieben, brau-
chen Sie nur an einem Kanal Messungen vorzunehmen. Vergewissern Sie sich bei Vorhandensein einer Überbrückung, dass Sie
die Spannung an den richtigen Anschlüssen (L+ und R-) messen.
8. Drehen Sie den "Input Sens."-Regler auf, bis die Zielspannung mit dem Voltmeter gemessen wird.
9. Nachdem Sie alle Kanalteile auf einen möglichst verzerrungsfreien Ausgangspegel eingestellt haben, schließen Sie den/die Laut-
sprecher wieder an. Die "Input Sens."-Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt,
um die gewünschte Balance des Systems zu erreichen.
WICHTIG!
• Erhöhen Sie für einen Verstärkerkanal oder ein Kanalpaar im System die "Input Sens."-Einstellungen nicht über den maximalen
während dieses Vorgangs festgelegten Pegel. Andernfalls treten hörbare Verzerrungen auf und die Lautsprecher könnten be-
schädigt werden.
• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens
eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-Verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schal-
tungen am Steuergerät. EQ-Dämpfungen erfordern keine Nachjustierung.
Nenn-
Impedanz
Ziel AC Spannung
Stereo Bridged (Überbrückt)
8 Ω 17,3 V 34,6 V
4 Ω 17,3 V 28,2 V
2 Ω 14,1 V nicht empfohlen
26 | JL Audio® - XDM400/4
Durch die Weiterentwicklung der Produkte können alle technischen Daten ohne Ankündigung geändert werden.
TECHNISCHE DATEN
Verstärkerteil
Verstärker-Topologie NexD™ Ultra-High Speed Klasse D
Stromversorgungstyp Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer
Strom-/GND-Kabel
8 AWG
(Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 40 A
Nennleistung RMS bei 14,4 V
<1% THD+N
75W x 4 an 4 Ω 100W x 4 an 2 Ω
150W x 2 an 8 Ω Überbrückt 200W x 2 an 4 Ω Überbrückt
Nennleistung RMS bei 12,5 V
<1% THD+N
60W x 4 an 4 Ω 90W x 4 an 2 Ω
120W x 2 an 8 Ω Überbrückt 180W x 2 an 4 Ω Überbrückt
Frequenzgang 12 Hz - 22 kHz (+0, -1 dB)
S/N-Verhältnis
(A-bewertet, 20 Hz–20 kHz
Rauschbandbreite)
>104 dB (bei Nennleistung),
>84 dB (bei 1 W)
Dämpfungsfaktor >150 / 50 Hz an 4 Ω, >75 / 50 Hz an 2 Ω
Eingangsteil
Anz. der Eingänge 4 (Zwei Stereopaare)
Eingangstyp Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich 200 mV – 4V RMS
Signalverarbeitung
Filtertyp
CH. 1&2 CH. 3&4
Aktiv, 12dB/Oktave, Hochpass oder Tiefpass
(50 - 500 Hz), abschaltbar
Remote-Lautstärkeregler HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H 8,52 x 7,09 x 2,05 Zoll (217 mm x 180 mm x 52 mm)

29
IT
28 | JL Audio® - XDM400/4
CONSIDERAZIONI SULL’INSTALLAZIONE
• Per l’installazione si richiedono strumenti e
attrezzature di sicurezza idonei. Si consiglia di
far eseguire l’installazione
da un professionista.
• Questo prodotto è resistente all’acqua.
Non immergere o esporre a getti
di acqua ad alta pressione.
• Prima dell’installazione, spegnere
l’impianto audio e scollegare l’impianto
della batteria dall’impianto audio.
• Se possibile, installare in una sede al riparo
dall’umidità, ben ventilata, che non interferisca
con i propri impianti installati di fabbrica.
Qualora non sia disponibile un ambiente al
riparo dall’umidità, è consentito servirsi di una
sede che non sia esposta a schizzi eccessivi.
• Non installare nel vano motore, in aree
di calore estremo oppure in cui sarà
esposto direttamente alle intemperie.
• Prima di eseguire tagli o perforazioni,
verificare la presenza di potenziali ostacoli
dietro le superfici di montaggio.
• Con cautela, istradare l’intero cablaggio
dell’impianto lontano da parti mobili e bordi
affilati; assicurare con fascette oppure serracavi
e servirsi di occhielli e intelaiature, laddove
appropriato, per proteggere dai bordi affilati.
CONSIDERAZIONI SULLA SICUREZZA
• Utilizzare questo prodotto soltanto con
impianti elettrici da 12Volt con sistema
di messa a terra negativa. Il presente
prodotto non è omologato o approvato per
l’utilizzo all’interno di un aeromobile.
• Installare il presente prodotto in
posizione salda, al fine di evitare danni
o lesioni in condizioni avverse.
• Un fusibile adeguato (o interruttore di
circuito) in corrispondenza del filo di
alimentazione principale è essenziale per
la sicurezza del veicolo/dell’imbarcazione
e deve essere installato a 18pollici (45cm)
dal collegamento positivo della batteria.
• Per le applicazioni ABYC e NMEA, è
necessaria una protezione del circuito a
7pollici (18cm) dalla batteria, a meno che
il cavo non sia in un involucro o una guida.
• Ascoltare l’impianto audio a livelli
appropriati per le condizioni di
utilizzo e la protezione dell’udito.
Collegamento Descrizione Note
1
+12 VCC Collegamento dell’alimentazione positivo (+12V)
• Filo da 4AWG (8AWG minimo)
• Installare un fusibile da 40A in
corrispondenza del terminale
della batteria (+)
Massa Collegamento a massa negativa (GND) • Filo da 4AWG (richiesto)
Remoto Collegamento di attivazione positiva (+12V)
• Capacità del lo 18 – 12AWG
• Vedere Modalità di accensio-
ne per maggiori informazioni
2
CH. 1 ingresso Segnale d’ingresso a sinistra, RCA nero
• Accetta tensione d’ingresso di
200mV – 4V
• Vedere Modalità di ingresso
per maggiori informazioni
CH. 2 ingresso Segnale d’ingresso a destra, RCA rosso
CH. 3 ingresso Segnale d’ingresso a sinistra, RCA nero
CH. 4 ingresso Segnale d’ingresso a destra, RCA rosso
Uscita di
preamplicazione 1 Segnale di preamplicazione pass-through a sinistra, RCA nero • Vedere la sezione riservata alle
uscite di preamplicazione
per maggiori informazioni
Uscita di
preamplicazione 2 Segnale di preamplicazione pass-through a destra, RCA rosso
3Controllo remoto
del livello
Collegamento del controllo remoto del livello (opzionale)
(HD-RLC o MHD-RLC)
• Agisce esclusivamente da
attenuatore:
Completamente in senso
antiorario = Livello tacitato
Completamente in senso orario =
Livello non interessato
4
CH. 1 (SX)
Uscita altoparlante
Uscita positiva
altoparlante (+) CH. 1 & 2 in bridge (+)
• Carico d’impedenza minimo:
Modalità stereo ≥2Ohm
Modalità in bridge ≥4Ohm
• Capacità del lo 16 – 8AWG
Uscita negativa altoparlante (–)
CH. 2 (DX)
Uscita altoparlante
Uscita positiva altoparlante (+)
Uscita negativa
altoparlante (–) CH. 1 & 2 in bridge (–)
CH. 3 (SX)
Uscita altoparlante
Uscita positiva
altoparlante (+) CH. 3&4 in bridge (+)
Uscita negativa altoparlante (–)
CH. 4 (DX)
Uscita altoparlante
Uscita positiva altoparlante (+)
Uscita negativa
altoparlante (–) CH. 3&4 in bridge (–)
COLLEGAMENTI
1 2 3 4

31
IT
30 | JL Audio® - XDM400/4
Comando
(Funzione) Impostazione Descrizione
5LED di stato
(indica lo stato
operativo)
Verde lampeg-
giante L’amplicatore si accende, uscita audio tacitata
Verde Acceso, funzionamento normale, uscita audio attiva
Rosso Acceso, modalità sicura, condizione di sovratemperatura, uscita audio ridotta
• Ritorna al funzionamento normale quando la temperatura torna a un livello sicuro
Ambra
(giallo)
Acceso, modalità sicura, condizione di sovracorrente, uscita audio tacitata
• Potrebbe mostrare un ticchettio udibile e ripetuto oppure un rumore sordo in uscita
• Ispezionare l’altoparlante/il lo per individuare un cortocircuito oppure un’impe-
denza bassa
LED spenti
L’amplicatore si spegne (inavvertitamente), condizione di bassa tensione
• Si verica quando la batteria o la tensione di accensione remota scende al di
sotto di 10V
• Ritorna al normale funzionamento quando la tensione aumenta oltre 11V
6
Modalità di
accensione
(congura il meto-
do di attivazione)
Remoto
Accensione remota +12V (preferito)
• Controllato da un circuito di +12V con interruttore oppure usci-
ta di accensione della propria unità sorgente/interfaccia OEM
Oset
Rilevamento oset CC (automatico)
• Si attiva rilevando la presenza di un piccolo
segnale CC nelle uscite audio OEM e si disattiva
in seguito alla rimozione del segnale
• Studiato per i segnali (altopar-
lante) di alto livello soltanto
• Rileva il segnale d’ingresso dal
CH. 1 (SX) soltanto
• L’impiego dei metodi di
oset CC o di rilevamento
del segnale fa diventare il
terminale“Remoto”un’uscita
di attivazione da +12V.
Segnale
Rilevamento del segnale (automatico)
• Si attiva rilevando segnali audio OEM full-range e
si disattiva in seguito alla rimozione del segnale
(entro 30 secondi)
Filtro d’ingresso
(congura l’appli-
cazione del ltro
d’ingresso)
Automobile Selezione per la maggior parte delle installazioni (automobilistiche o marine)
Imbarcazione Selezionare se s’individuano delle interferenze da interruttori/dispositivi meccanici ad
alta corrente
Modalità
d’ingresso
(congura
l’applicazione del
collegamento di
segnale)
2 CH.
Selezionare quando si usano i segnali CH. 1&2 soltanto
• CH. 3 si attiverà soltanto con il segnale CH. 1
• CH. 4 si attiverà soltanto con il segnale CH. 2
4 CH. Selezionare quando si usano tutti i 4 ingressi
Controllo remoto
del livello
(congura il
funzionamento
HD-RLC opzionale)
Tutti Regola il livello di tutti i canali in egual misura • È possibile controllare diversi
amplicatori da un unico HD-RLC
impiegando uno splitter per
linea telefonica non duplex e cavi
telefonici multipli.
3 - 4 Regola il livello dei canali 3 & 4 soltanto
Uscite di pream-
plicazione da
(congura i
segnali di uscita di
preamplicazione)
1&2 Stesso segnale che è collegato agli ingressi CH. 1 & 2
Somma Segnale sommato, che riunisce gli ingressi CH. 1&3 e CH. 2&4 in una coppia di segnale
stereo
COMANDI
6
5
COMANDI
Comando (Funzione) Impostazione Descrizione
7
Rilevamento ingresso
(regola lo stadio d’ingres-
so di ciascuna coppia di
canali)
Variabile
Usare per la corrispondenza tra la tensione di uscita dell’unità sorgente con
gli ingressi di ciascuna coppia di canali amplicatore. Vedere l’Appendice A
per informazioni dettagliate.
CH. 1&2
Modalità ltro
(congura il ltro
del CH. 1&2)
Disattivato Filtro disattivato, fa passare la gamma completa di frequenze presenti in
corrispondenza degli ingressi
HP Attenua le frequenze sotto la manopola CH. 1&2“Filter Freq. (Hz)”, a una velocità
di 12dB/ottava
PB Attenua le frequenze sopra la manopola CH. 1&2“Filter Freq. (Hz)”, a una velocità
di 12dB/ottava
Freq. ltro (Hz)
(regola la frequenza
di cuto del ltro)
Variabile Usare per regolare la frequenza di cuto del ltro attivo del canale 1&2,
da 50Hz - 500Hz / 12dB per ottava
CH. 3&4
Modalità ltro
(congura il ltro
del CH. 3&4)
Disattivato Filtro disattivato, fa passare la gamma completa di frequenze presenti in
corrispondenza degli ingressi
HP Attenua le frequenze sotto la manopola CH. 3&4“Filter Freq. (Hz)”, a una velocità
di 12dB/ottava
PB Attenua le frequenze sopra la manopola CH. 3&4“Filter Freq. (Hz)”, a una velocità
di 12dB/ottava
Freq. ltro (Hz)
(regola la frequenza
di cuto del ltro)
Variabile Usare per regolare la frequenza di cuto del ltro attivo del canale 3&4,
da 50Hz - 500Hz / 12dB per ottava
7

33
IT
32 | JL Audio® - XDM400/4
APPENDICE A:
Impostazione del livello di sensibilità d’ingresso
Attenersi ai passaggi che seguono per regolare la sensibilità d’ingresso di ciascuna coppia
di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.
Apparecchiature necessarie
• Voltmetro CA digitale
• Tono di prova dell’onda sinusoidale registrato al livello di riferimento 0dBfs nella gamma di frequenza da amplicare.
Non usare toni di prova attenuati (-10dB, -20dB, ecc.).
Applicazioni amplicatore/canale full-range: 1kHz
Applicazioni amplicatore/canale subwoofer: 50Hz
• In funzione del tipo di unità sorgente, l’onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore mul-
timediale portatile o una sorgente audio Bluetooth®. Accertarsi di disattivare eventuali modalità EQ/DSP sul lettore multimediale
portatile durante le impostazioni del livello.
La procedura di nove passaggi
1. Scollegare l’altoparlante dai connettori di uscita altoparlante dell’amplicatore.
2. Disattivare tutta l’elaborazione (bassi/alti, volume, EQ, ecc.) sull’unità sorgente, i processori (se usati) e l’amplicatore.
Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso.
3. Disattivare tutti i comandi “Input Sens.”.
4. Impostare il volume dell’unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione
ragionevole del guadagno con una riduzione moderata a volume completo.
5. Impiegando il graco sottostante, determinare la tensione target per la regolazione della sensibilità d’ingresso all’impedenza
nominale dell’impianto altoparlante collegato alle uscite amplicatore.
6. Vericare di aver scollegato gli altoparlanti prima di procedere. Riprodurre un brano con un’onda sinusoidale appropriata (nella
gamma di frequenza da amplicare) a 3/4 del volume dell’unità sorgente.
7. Collegare il voltmetro CA ai terminali di uscita altoparlante dell’amplicatore. Se la coppia di canali è operativa in modalità stereo,
sarà necessario misurare soltanto un canale. Se in bridge, accertarsi di provare la tensione in corrispondenza dei terminali corretti
(L+ e R–).
8. Aumentare il comando“Input Sens.” no a quando non si osserva la tensione target con il voltmetro.
9. Una volta regolata ciascuna sezione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l’altopar-
lante. I comandi“Input Sens.”ora possono essere regolati verso il basso se l’amplicatore richiede l’attenuazione per raggiungere
il bilanciamento desiderato del sistema.
IMPORTANTE!
• Non incrementare eventuali impostazioni “Input Sens.” per qualsiasi canale amplicatore o coppia di canali nel sistema oltre il
livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udibile e possibili danni
all’altoparlante.
• Sarà necessario regolare nuovamente il comando “Input Sens.” se il boost equalizzatore è attivato dopo aver
impostato“Input Sens.”
con la presente procedura. Questo si applica a qualsiasi circuito boost EQ, inclusi i comandi del tono dell’unità sorgente o i circuiti
EQ. Le riduzioni EQ non richiederanno una nuova regolazione.
Impedenza
nominale
Tensione CA target
Stereo In bridge
8Ω 17,3V 34,6V
4Ω 17,3V 28,2V
2Ω 14,1V Non consigliato
32 | JL Audio® - XDM400/4
A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggette a modifica senza preavviso.
SPECIFICHE
Sezione amplicatore
Topologia amplicatore NexD™ a velocità ultra elevata di classe D
Tipo di alimentatore MOSFET switching non regolato
Rame minimo
Cavo di alimentazione/massa
8AWG
(Nota: Il lo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato 40A
Potenza RMS nominale @ 14,4V
<1% THD+N
75W x 4 @ 4Ω 100 x 4 @ 2Ω
150W x 2 @ 8Ω in bridge 200W x 2 @ 4Ω in bridge
Potenza RMS nominale @ 12,5V
<1% THD+N
60W x 4 @ 4Ω 90W x 4 @ 2Ω
120W x 2 @ 8Ω in bridge 180W x 2 @ 4Ω in bridge
Risposta della frequenza 12Hz – 22kHz (+0, -1dB)
Rapporto S/N
(Con peso A, larghezza di banda
del rumore 20 Hz–20 kHz)
>104dB (riferito alla potenza nominale),
>84dB (riferito a 1W)
Fattore di attenuazione >150 / 50Hz @ 4Ω, >75 / 50Hz @ 2Ω
Sezione ingressi
Numero di ingressi 4 (due coppie stereo)
Tipo d’ingresso Differenziale-Bilanciato con ingressi jack RCA
Gamma di tensione d’ingresso 200mV – 4V RMS
Elaborazione del segnale
Tipo di ltro
CH. 1&2 CH. 3&4
Attivo, 12dB/ottava, passa-alto o passa-basso (50 – 500Hz), disattivabile
Controllo remoto del livello HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0dB.
Dimensioni
L x P x A 8,52in. x 7,09in. x 2,05in. (217mm x 180mm x 52mm)

34 | JL Audio® - XDM400/4 35

Printed in China XDM400/4 MAN-0816122
