2
Jp
安全上のご注意（1/2）
お守りいただく内容の種類を、次の絵表示で区分し、説
明しています。
絵表示の例
 記号は、注意（警告を含む）を促す内容を告げるもの
です。図の中や近くに具体的な注意内容（左図の場合は
感電注意）が描かれています。
 記号は、禁止の行為（してはいけないこと）を告げる
ものです。図の中や近くに具体的な禁止内容（左図の場
合は分解禁止）が描かれています。
 記号は、行為を強制すること（必ずすること）を告げ
るものです。図の中や近くに具体的な強制内容（左図の
場合は電池を取り出す）が描かれています。
警告（本体について）
分解禁止
分解したり、修理や改造をしないこと
感電や異常動作によるけがの原因となります。
お使いになる前に「安全上のご注意」をよくお読みの上、
正しい方法でお使いください。
この「安全上のご注意」は製品を安全に正しくお使いい
ただき、あなたや他の人々への危害や財産への損害を未
然に防止するために重要な内容を記載しています。内容
を理解してから本文をお読みいただき、お読みになった
後は、お使いになる方がいつでも見られるところに必ず
保管してください。
表示と意味は次のようになっています。
危険
この表示を無視して、誤った取り扱いをすると、人が
死亡または重傷を負う可能性が高いと想定される内容
を示しています。
警告 この表示を無視して、誤った取り扱いをすると、人
が死亡または重傷を負う可能性が想定される内容を
示しています。
注意 この表示を無視して、誤った取り扱いをすると、人
が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。

3
Jp
警告（本体について）
接触禁止
すぐに
修理依頼を
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電や破損部でのけがの原因となります。
水かけ禁止
水につけたり、水をかけたり、雨にぬらしたりしな
いこと
発火や感電の原因となります。
使用禁止
引火、爆発のおそれのある場所では使用しないこと
プロパンガス、ガソリンなどの引火性ガスや粉塵の発
生する場所で使用すると、爆発や火災の原因となりま
す。
注意（本体について）
感電注意
ぬれた手でさわらないこと
感電の原因となることがあります。
放置禁止
幼児の手の届くところに置かない
けがの原因となることがあります。
使用注意
航空機内で使うときは、離着陸時に使用しないこと
病院で使うときは病院の指示に従うこと
本機器が出す電磁波などにより、航空機の計器や医
療機器に影響を与えるおそれがあります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場所
など、異常に温度が高くなる場所に放置しないこと
ケースや内部の部品に悪影響を与え、火災の原因と
なることがあります。
安全上のご注意（2/2）

4
Jp
はじめに
このたびは、GPS ユニット GP-1A（以下、「GP-1A」
と記載します）をお買い上げくださいまして、誠にあり
がとうございます。
本製品は、緯度・経度・高度・UTC をカメラに記録する
ためのアクセサリーです。
ご使用の前に、この使用説明書をよくお読みの上、正し
くお使いください。
接続可能なカメラについては、P.6 をご覧ください。
表記について
カメラの各種機能の名称は、カメラによって異なります。
詳しくはお使いのカメラの使用説明書をご覧ください。
GPS ユニット GP-1A と付属品
GP-1A と付属品を確認する
次のものがすべて揃っていることを確認してくださ
い。
❑ GPS ユニット GP-1A
❑ 10 ピンターミナル用ケーブルGP1-CA10A
❑アクセサリーターミナル用ケーブルGP1-CA90
❑ ストラップアダプター GP1-CL1
❑ 使用説明書（本書）
❑ 保証書

5
Jp

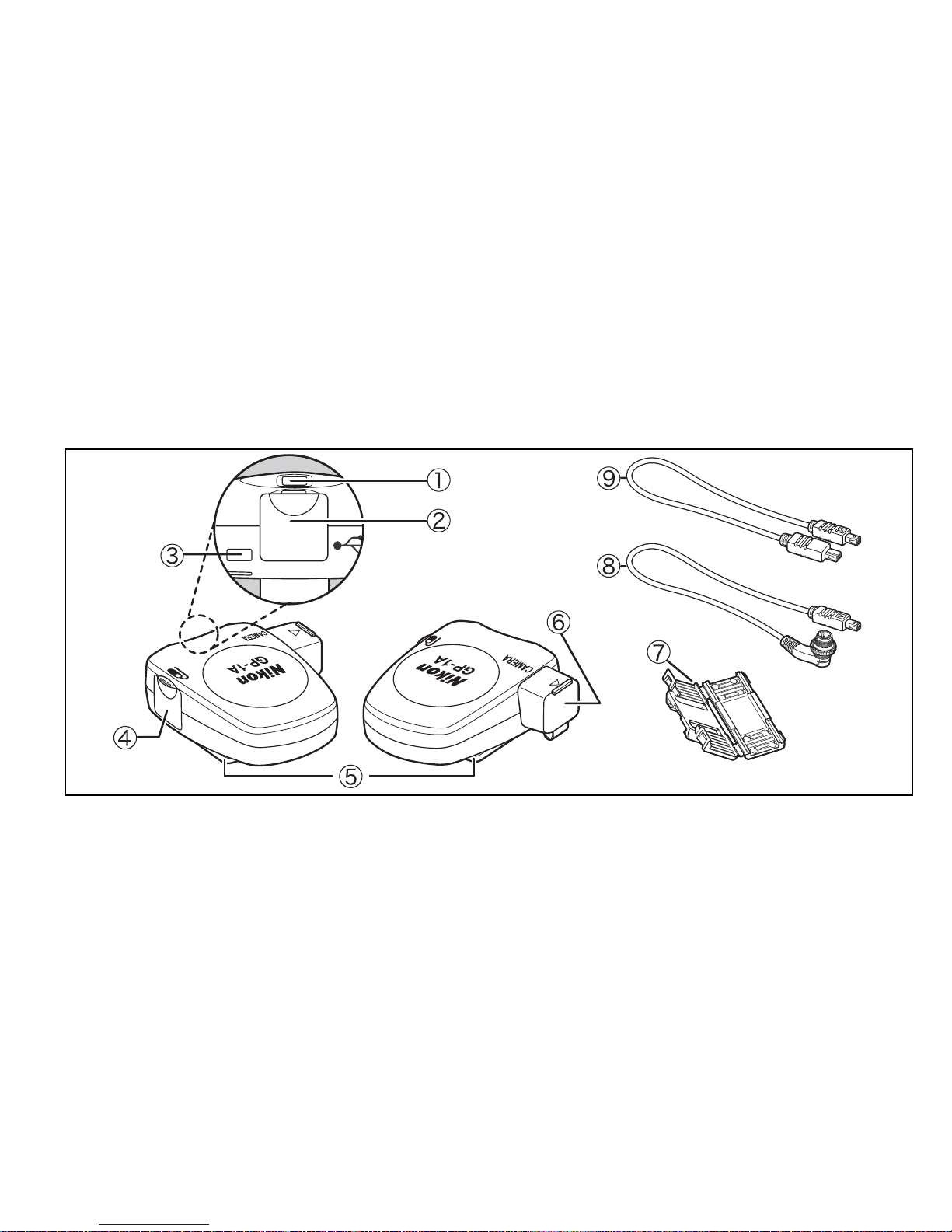

各部の名称
 LED ランプ...................................................... P.11
USB 端子.......................................................... P.17
ストラップ穴（市販の携帯電話用ストラップなど
を取り付けることができます）
アクセサリーターミナル（別売のリモートコード
MC-DC2 が接続できます）............................... P.9
取り付け脚...................................................P.9、10
カメラ接続端子............................................P.7、8
ストラップアダプターGP1-CL1................. P.10
10 ピンターミナル用接続ケーブル
GP1-CA10A.................................................... P.7
アクセサリーターミナル用接続ケーブル
GP1-CA90....................................................... P.8
本体のイラストは、表紙裏面に記載しています。
GP-1A の機能
•GPS 対応カメラに接続して、撮影した画像に位置
情報などを付加します。
•GP-1A に別売のリモートコード MC-DC2（カメ
ラのレリーズ操作が可能）を接続することができ
ます。
•GPS データが記録された画像を ViewNXバー
ジョン 1.2.0 以降 (Windows/Macintoh) で開く
か、my Picturetown にアップロードすると、イ
ンターネット上の地図サービスを使用して、撮影
地点を地図上にアイコンで表示できます。詳しく
はそれぞれのヘルプを参照してください。

6
Jp GP-1A には、動作用バッテリーや電源スイッチはあ
りません。電源はカメラから供給されます。
カメラとのケーブルを取り外すことで GP-1A の動作
が停止します。
カメラの電源を OFF にしても GP-1A の動作は停止
しません。詳しくは「GP-1A を接続して撮影する
（P.13）」をご覧ください。
GP-1A とカメラと接続するケーブルの組合せは次の
通りです。
使用可能なカメラ ケーブル
D4/D3 シリーズ/D800/D800E/
D700/D300 シリーズ/ D2X/
D2XS/D2HS/D200
GP1-CA10A
D90/D7000/D5100/D5000/
D3100 GP1-CA90
10 ピンターミナル用
ケーブルGP1-CA10A
使用可能なカメラについて
アクセサリーターミナル用
ケーブルGP1-CA90
電源の ON/OFF について

7
Jp
10 ピンターミナル用ケーブルで接続する
1.カメラの電源を OFF にする
2.
10 ピンターミナル用ケーブル GP1-CA10A（）
でカメラ接続端子（）に接続する
カメラとの接続（1/2）
3. カメラの 10 ピンターミナルへ接続する
 •10 ピンターミナルは、 下図のようにプラグとター
ミナルの指標を合わせてプラグを差し込んで接続し
ます。プラグ先端部のねじを締めてロックしてくだ
さい。
例：D3S の場合

8
Jp
カメラとの接続（2/2）
アクセサリーターミナル用ケーブルで接続する
1.カメラの電源を OFF にする
2.
アクセサリーターミナル用ケーブルGP1-CA90
（）でカメラ接続端子（）に接続する
3. カメラのアクセサリーターミナルカバーを外し、接
続する
 •端子の向きを確認し、無理な力を加えずに端子を
まっすぐに差し込んでください。
例：D7000 の場合

9
Jp
アクセサリーシューに取り付ける
図のように、取り付け脚（

）をアクセサリーシュー
に差し込んで、カメラに取り付けることができます。
MC-DC2（別売）との接続
•GP-1A に別売のリモートコード MC-DC2（カメラの
レリーズ操作が可能）を接続することもできます。
•端子の向きを確認し、無理な力を加えずに端子をまっす
ぐに差し込んでください。
GP-1A の取り外し方
カメラの電源を OFF にして、GP-1A を取り外してくだ
さい。取り外したあとは、カメラの 10 ピンターミナル
またはアクセサリーターミナルにキャップまたはカバー
を取り付けてください。
GP-1A の取り付け（1/2）

10
Jp 2.
取り付け脚（）をストラップアダプターに差し込む
カメラのストラップに取り付けた場合
GP-1A をカメラのストラップに取り付けた場合、内蔵アン
テナの向きが変わって受信感度が落ちることがあります。
GP-1A の取り付け（2/2）
カメラのストラップに取り付ける
付属のストラップアダプターを使用すると、GP-1A
をカメラのストラップに取り付けることができます。
1.ストラップアダプター
（） をカメラのストラッ
プに取り付ける
 •ストラップが重なっている部分には取り付けないで
ください。

11
Jp
GP-1A を接続して撮影する（1/4）
1.カメラの電源を ON にする
 カメラと GP-1A を接続してから（P.7、8）、カ
メラの電源を ON にする
•電源を ON にすると、GP-1A の LED ランプ（

）
と、カメラの上面表示パネルの GPS アイコン O
が点滅・点灯します。LED ランプとカメラの上面
表示パネルによる受信状態の表示は次の通りです。
例：D7000 の場合のアイコンLED ランプ
LED Oアイコン 説明
赤/点滅 点滅 衛星情報による位置確定が
できていません
緑/点滅 点灯
GPS衛星を3つ利用でき、
位置情報が取得できます。
画像データに撮影時の GPS
データが記録できます
緑/点灯 点灯
GPS 衛星を 4 つ以上利用
でき、より精度良く位置
情報が取得できます。画
像データに撮影時の GPS
データが記録できます

12
Jp 2.GPS データを確認する
•カメラのセットアップメニューの [GPS]で［情報表
示］を選択すると、GP-1A が取得した情報を表示し
ま す（D2X、D2XS、D2HS、D200 を除く）。表
示される情報は緯度、経度、標高、UTC（協定世
界時）です。
GP-1A を接続して撮影する（2/4）
GPS 通信について
•GPSは、最低 3 つの衛星から電波を受信しないと
GPS データを記録できません。
•GP-1A との受信が 2 秒以上途絶えると、表示パネルの
GPS アイコン Oが消灯します。この状態で撮影した画
像データには、GPS データは記録されません。
UTC について
UTC(CoordinatedUniversalTime= 協定世界時 ) は、
GPS 機器と接続して取得された世界標準時で、カメラで
設定されている時刻とは別に記録されます。
例：D7000 の場合

13
Jp
3.撮影する
•撮影時の GPS データが画像に記録されます。
半押しタイマーに関するご注意
•D4、 D3 シリーズ、D800、D800E、D700、D300 シリー
ズ、D90、D7000、D5100、D5000、D3100 をご使
用の場合、セットアップメニューの [GPS]で、［半押しタ
イマー］を［有効］に設定していると、カメラに設定された
時間で半押しタイマーがオフになります。カメラの電池の消
耗を少なくすることはできますが、撮影を再開するときに半
押しタイマーがオンになってから時間が短いと、GPS デー
タを記録できないことがあります。Oマークをご確認くだ
さい。［無効］に設定している場合は、GP-1A 接続中は半
押しタイマーはオフになりません。
•D2X、D2XS、D2HS、D200 を ご使用の場合、
GP-1A 接続中は半押しタイマーがオフになりません。
撮影を行わない場合は、カメラの電池の消耗を抑えるた
めにカメラの電源を OFF にしてください。
•カメラの電源を OFF にした場合や半押しタイマーがオ
フになっても、GP-1A は定期的に衛星から GPS デー
タを取得します（LED ランプは点灯しません）。半押
しタイマーがオフになってから約 3 時間後以降は GPS
データを取得しません。
GP-1A を接続して撮影する（3/4）

14
Jp
GP-1A を接続して撮影する（4/4）
1 緯度
2 経度
3 標高
4 UTC( 協定世界時 )
5 カメラ名
6 フォルダー番号 - コマ番号
LATITUDE
.
LONGITUDE
ALTITUDE
TIME(UTC)
: N
:35
º
36. 371'
: E
: 139
º
43. 696'
: 35m
: 2010
/ 04 / 15
: 10:02:27
N I KO N D 7000 100-1
1
3
4
2
65
例：D7000 の場合
4.画像に記録された GPS データを確認する
•Kボタンを押して、1 コマ表示モードの「GPS デー
タ」画面で、撮影時の GPS 情報が確認できます。

15
Jp
● GP-1A では方位の情報は記録されません。
●地理的な条件あるいは気象条件によっては、GPS データ
が取得できなかったり、取得に時間がかかることがあります。
また、屋内や地下、ビルや大きな木のそばなど、電波を遮断
したり反射したりする場所を避けてご利用ください。
●衛星の位置は常に変化するため、ご使用になる時間によっ
ては GPS データが取得できなかったり、取得に時間がかか
ることがあります。
●携帯電話など、近くに同じ周波数帯の電波を発生するもの
や、磁気を発生するものがある場合は、GPS データが取得で
きない場合があります。
●長期間使用しなかったり、最後に GPS データを取得した
場所から大きく距離が移動した場合は、GPS データの取得に
数分かかることがあります。
GPS に関するご注意
●強いショックを与えないでください
落としたり、ぶつけたりしないようにご注意ください。強い衝
撃や振動を加えると、破損したり精密に調整された部分に悪影
響を及ぼします。
●水にぬらさないでください
本製品は水にぬらさないようにご注意ください。製品内部に
水滴が入ったりすると部品がさびついてしまい、修理費用が
高額になるだけでなく、修理不能になることがあります。
●急激な温度変化を与えないでください
極端に温度差のある場所に持ち込む（寒いところから急激に
暖かいところに持ち込む、またはその逆）と、本製品の内外
に水滴が生じ、故障の原因となります。バッグやビニール袋
などに入れて、周囲の温度になじませてからお使いください。
●強い電波や磁気の発生する場所で使用しないでください
強い電波や磁気を発生するテレビ塔などの周囲や、強い静電
気の周囲では、正常に機能しない場合があります。
取り扱い上のご注意（1/2）

16
Jp ●電子機器の特性について
ごくまれに、外部から強い静電気が電子回路に侵入し、表示
パネルに異常な表示が点灯したまま、製品が作動しなくなる
ことがあります。万一このような状態になった場合、カメラ
の電源を OFF にして GP-1A を取り外し、再度接続してくだ
さい。この操作を行っても不具合が続く場合は、ニコンサー
ビス機関にお問い合わせください。
●
電波障害自主規制について
この装置は、クラス B 情報技術装置です。この装置は、家
庭環境で使用することを目的としていますが、この装置が
ラジオやテレビジョン受信機に近接して使用されると、受
信障害を引き起こすことがあります。
使用説明書に従って正しい取り扱いをしてください。
VCCI-B
取り扱い上のご注意（2/2）

17
Jp
主な仕様
対応ニコンデジタ
ルカメラ
D4/D3シリーズ/D800/D800E/
D700/D300シリーズ/D2X/D2XS/
D2HS/D200/D90/D7000/
D5100/D5000/D3100
受信機 トラッキングチャンネル数 :18
SBAS 対応
受信時間 *1 コールドスタート：約 45 秒
ホットスタート：約 5 秒
測位更新間隔 1 秒
データ形式 NMEA(NationalMarineElectronics
Association)Ver.2.3（3.01 コンパチブ
ル）
測地系 WGS84
GPS 精度 *1 位置 :10mRMS
インターフェース カメラ接続端子、アクセサリーターミナル、
USB
消費電力 平均180mW
動作温度 0℃〜 40℃
寸法(W×H×D) 約45.5 × 25.5 × 50mm
質量 約 24g
ケーブル長 約 20cm（GP1-CA10A）
約 25cm（GP1-CA90）
接続可能な
アクセサリー
•リモートコード MC-DC2（別売）
•USB ケーブル UC-E15*2/UC-E4*3
*1：オープンスカイ時 ( 周囲に遮蔽物がない状態 )
*2：D4 には付属しています。
*3：D3 シリーズ/D700/D300 シリーズ/D2X/D2XS/
D2HS/D200/D90/D7000 には付属しています。

18
Jp パソコンと接続する
•パソコンと接続して、位置情報などをパソコンに送信することができます。
•GP-1A の USB 端子（）と USB ケーブル UC-E15*1/UC-E4*2（デジタル一眼レフカメラの付属品）でパソコンと接続して、電
子地図ソフトなどと連携できます。電源はパソコンから供給されます。
•パソコンと接続する際に必要なドライバーソフトなどに関しては、当社ホームページのサポート情報をご覧ください。
 http://www.nikon-image.com/support/
•ドライバーソフトは WindowsXP、WindowsVista 対応です。
•GP-1A を同時にカメラとパソコンに接続している場合、GPS データはパソコンだけに出力されます。
*1：D4 には付属しています（P.17）。
*2：D3 シリーズ/D700/D300 シリーズ/D2X/D2XS/D2HS/D200/D90/D7000 には付属しています（P.17）。
