Novik Neo NVK 20M USB User manual

NVK 20M USB
20 CHANNEL MIXER
INSTRUCTIONSMANUAL
english

!
!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN

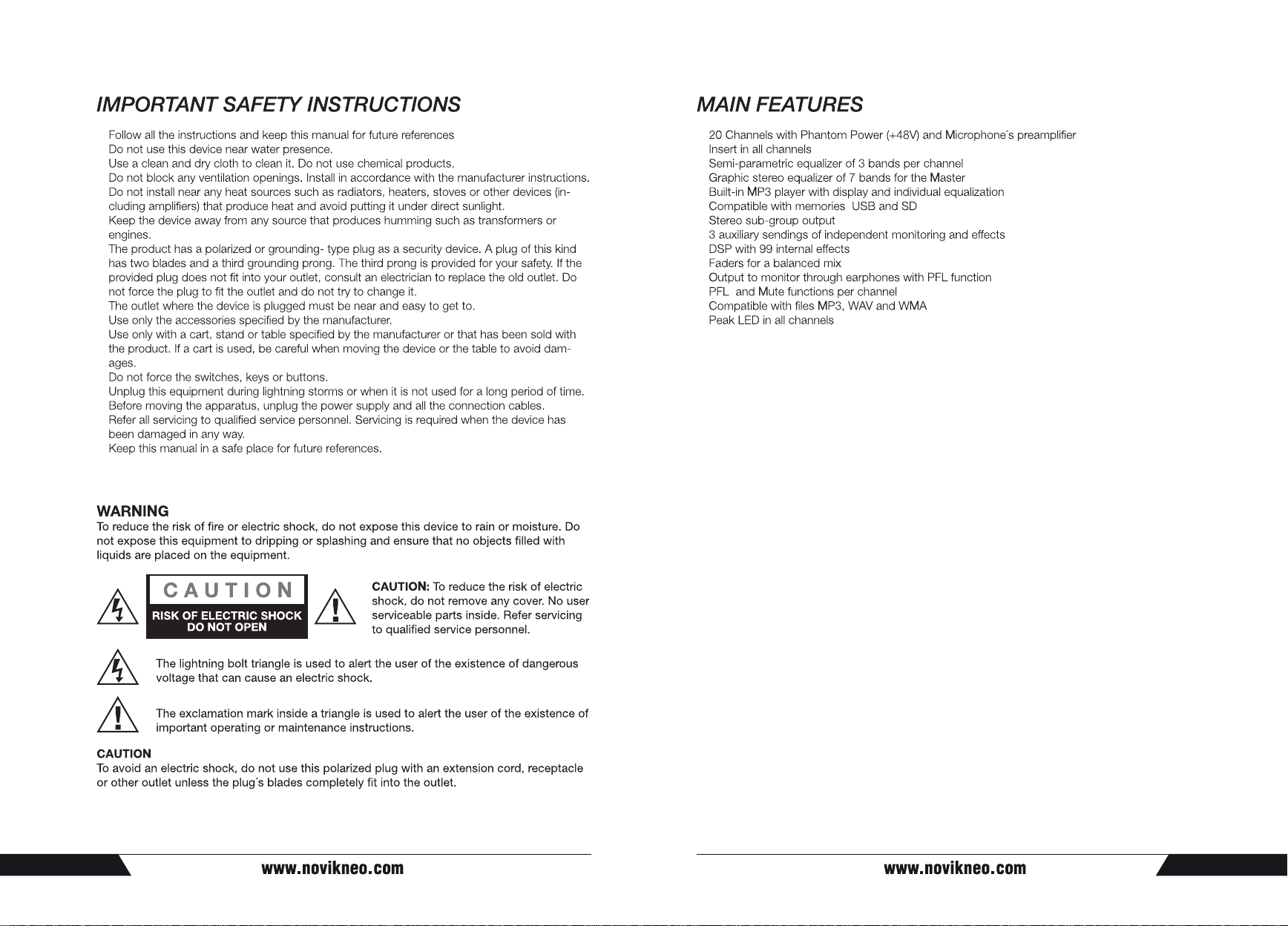

IMPORTANT SAFETY INSTRUCTIONS MAIN FEATURES
• Follow all the instructions and keep this manual for future references
• Do not use this device near water presence.
• Use a clean and dry cloth to clean it. Do not use chemical products.
• Do not block any ventilation openings. Install in accordance with the manufacturer instructions.
• Do not install near any heat sources such as radiators, heaters, stoves or other devices (in-
cluding ampliers) that produce heat and avoid putting it under direct sunlight.
• Keep the device away from any source that produces humming such as transformers or
engines.
• The product has a polarized or grounding- type plug as a security device. A plug of this kind
has two blades and a third grounding prong. The third prong is provided for your safety. If the
provided plug does not t into your outlet, consult an electrician to replace the old outlet. Do
not force the plug to t the outlet and do not try to change it.
• The outlet where the device is plugged must be near and easy to get to.
• Use only the accessories specied by the manufacturer.
• Use only with a cart, stand or table specied by the manufacturer or that has been sold with
the product. If a cart is used, be careful when moving the device or the table to avoid dam-
ages.
• Do not force the switches, keys or buttons.
• Unplug this equipment during lightning storms or when it is not used for a long period of time.
• Before moving the apparatus, unplug the power supply and all the connection cables.
• Refer all servicing to qualied service personnel. Servicing is required when the device has
been damaged in any way.
• Keep this manual in a safe place for future references.
WARNING
To reduce the risk of re or electric shock, do not expose this device to rain or moisture. Do
not expose this equipment to dripping or splashing and ensure that no objects lled with
liquids are placed on the equipment.
CAUTION: To reduce the risk of electric
shock, do not remove any cover. No user
serviceable parts inside. Refer servicing
to qualied service personnel.
The lightning bolt triangle is used to alert the user of the existence of dangerous
voltage that can cause an electric shock.
The exclamation mark inside a triangle is used to alert the user of the existence of
important operating or maintenance instructions.
CAUTION
To avoid an electric shock, do not use this polarized plug with an extension cord, receptacle
or other outlet unless the plug´s blades completely t into the outlet.
• 20 Channels with Phantom Power (+48V) and Microphone´s preamplier
• Insert in all channels
• Semi-parametric equalizer of 3 bands per channel
• Graphic stereo equalizer of 7 bands for the Master
• Built-in MP3 player with display and individual equalization
• Compatible with memories USB and SD
• Stereo sub-group output
• 3 auxiliary sendings of independent monitoring and effects
• DSP with 99 internal effects
• Faders for a balanced mix
• Output to monitor through earphones with PFL function
• PFL and Mute functions per channel
• Compatible with les MP3, WAV and WMA
• Peak LED in all channels

RETURNMONO CONTROL ROOM
PHANTOM POWER
48V
10
PHONES
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
AUX 1 OUT
LEFT RIGHT
LL
RR
AUX 2 OUT
SEND
INPUTLEFT
RLRL
RIGHT OUTPUT
PHONES
CD/TAPEMAIN OUTPUTSSUB OUTPUTS
SUB
MIX MIX CD/
LEFT RIGHT TAPE IN
SUB TO MIX
MIX
SUB
MIX
SUB
PFL
LR
-30
-20
-10
10
CLIP
-7
-4
-2
2
4
7
0
POWER +48V
INSERT
LINE IN
MIC
1
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
1
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
1
100Hz
INSERT
LINE IN
MIC
2
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
2
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
2
100Hz
INSERT
LINE IN
MIC
4
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
4
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
4
100Hz
INSERT
LINE IN
MIC
3
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
3
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
3
100Hz
INSERT
LINE IN
MIC
5
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
5
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
5
100Hz
INSERT
LINE IN
MIC
6
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
6
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
6
100Hz
INSERT
LINE IN
MIC
8
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
8
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
8
100Hz
INSERT
LINE IN
MIC
7
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
7
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
7
100Hz
INSERT
LINE IN
MIC
10
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
10
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
10
100Hz
INSERT
LINE IN
MIC
9
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
9
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
9
100Hz
10
10
10
RETURN
AUX 2
L
R
10
AUX 1
10
LEVEL
+15-15
0
HIGH
+15-15
0
LOW
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
MP3 DIGITAL PLAYER
STOP PLAY PREV NEXT REP
MIX
SUB
LEVEL
SD
USB
PROGRAM
(PUSH)
MIX
SUB
MUTE
SEND
00 SMALL HALL
03 MID HALL
06 BIG HALL
09 CHURCH
10 SMALL ROOM
13 MID ROOM
16 BIG ROOM
19 CHAPEL
20 PLATE
27 SPRING
30 GATED REV
36 REVERSE
40 EARLYREFL
44 AMBIENCE
48 STADIUM
49 AMBIENCE FX
50 DELAY
59 ECHO
20 CHANNEL ULTRA-SLIM MIXER
NVK-20MUSB
24-BIT MULTI-FX PROCESSOR
60 CHORUS
66 FLANGER
70 PHASER
74 PITCH SHIFT
80 CHORUS &
REVERB
82 FLANGER &
REVERB
84 PHASER & REVERB
86 PITCH & REVERB
88 DELAY & REVERB
90 DELAY & GATED
91 DELAY & REVERSE
92 DELAY & CHORUS
94 DELAY & FLANGER
96 DELAY & PHASER
98 DELAY & PITCH
99 DELAY & PITCH
STEREO GRAPHIC EQUALIZER
DIGITAL FX
PROCESSOR
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
DSP

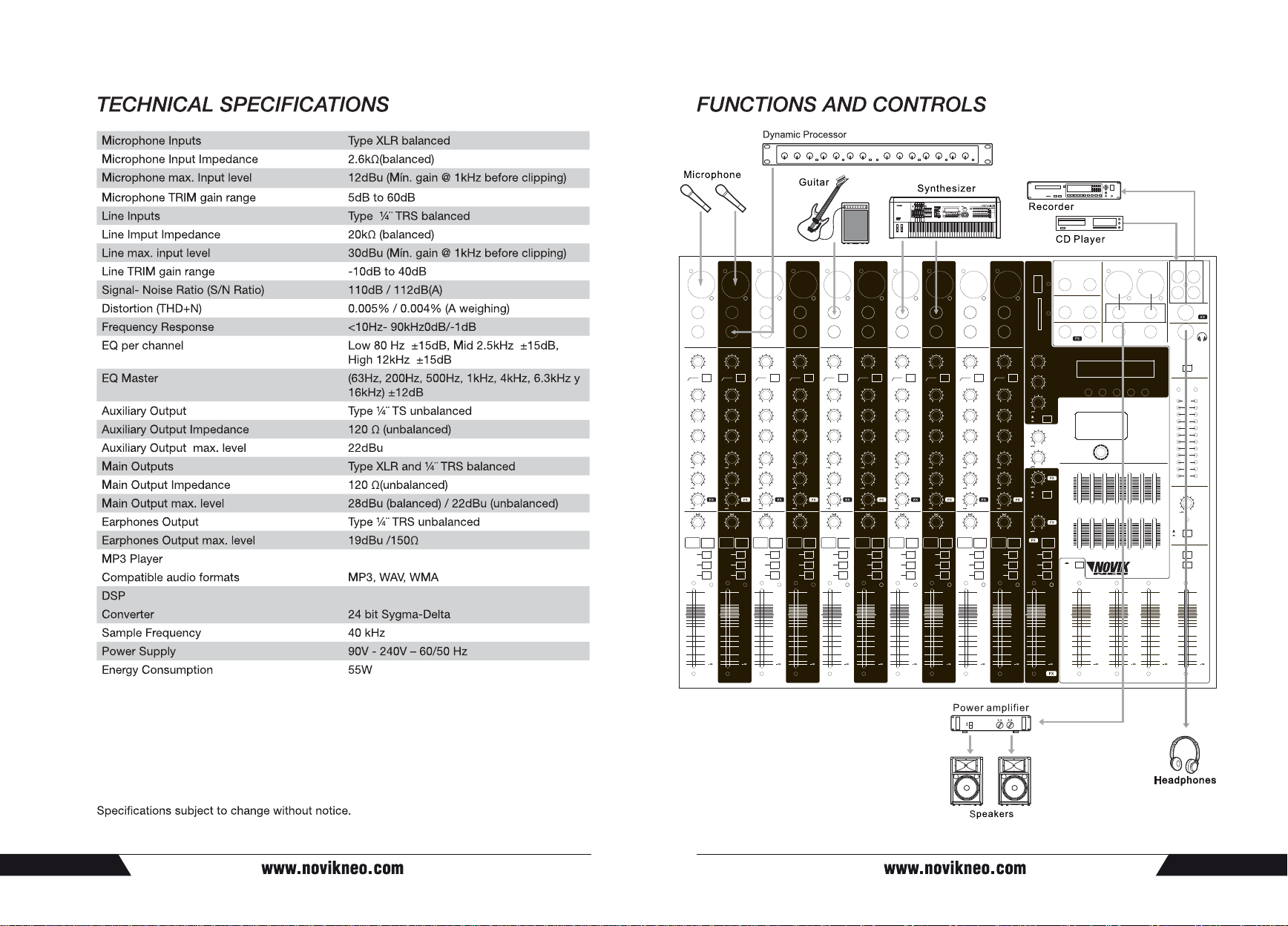

TECHNICAL SPECIFICATIONS FUNCTIONS AND CONTROLS
Microphone Inputs Type XLR balanced
Microphone Input Impedance 2.6kΩ(balanced)
Microphone max. Input level 12dBu (Mín. gain @ 1kHz before clipping)
Microphone TRIM gain range 5dB to 60dB
Line Inputs Type ¼¨ TRS balanced
Line Imput Impedance 20kΩ (balanced)
Line max. input level 30dBu (Mín. gain @ 1kHz before clipping)
Line TRIM gain range -10dB to 40dB
Signal- Noise Ratio (S/N Ratio) 110dB / 112dB(A)
Distortion (THD+N) 0.005% / 0.004% (A weighing)
Frequency Response <10Hz- 90kHz0dB/-1dB
EQ per channel Low 80 Hz ±15dB, Mid 2.5kHz ±15dB,
High 12kHz ±15dB
EQ Master (63Hz, 200Hz, 500Hz, 1kHz, 4kHz, 6.3kHz y
16kHz) ±12dB
Auxiliary Output Type ¼¨ TS unbalanced
Auxiliary Output Impedance 120 Ω (unbalanced)
Auxiliary Output max. level 22dBu
Main Outputs Type XLR and ¼¨ TRS balanced
Main Output Impedance 120 Ω(unbalanced)
Main Output max. level 28dBu (balanced) / 22dBu (unbalanced)
Earphones Output Type ¼¨ TRS unbalanced
Earphones Output max. level 19dBu /150Ω
MP3 Player
Compatible audio formats MP3, WAV, WMA
DSP
Converter 24 bit Sygma-Delta
Sample Frequency 40 kHz
Power Supply 90V - 240V – 60/50 Hz
Energy Consumption 55W
Dynamic Processor
Specications subject to change without notice.

RETURNMONO CONTROL ROOM
PHANTOM POWER
48V
10
PHONES
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
AUX 1 OUT
LEFT RIGHT
AUX 2 OUT
SEND
INPUTLEFT
RLR L
RIGHT OUTPUT
PHONES
CD/TAPEMAIN OUTPUTSSUB OUTPUTS
SUB
MIXM IX CD/
LEFT RIGHT TAPE IN
SUB TO MIX
MIX
SUB
MIX
SUB
PFL
LR
-30
-20
-10
10
CLIP
-7
-4
-2
2
4
7
0
POWER +48V
10
10
10
RETURN
AUX 2
L
R
10
AUX 1
10
LEVEL
+15-15
0
HIGH
+15-15
0
LOW
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
MP3 DIGITAL PLAYER
STOP PLAY PREV NEXT REP
MIX
SUB
LEVEL
SD
USB
PROGRAM
(PUSH)
MIX
SUB
MUTE
SEND
00 SMALL HALL
03 MID HALL
06 BIG HALL
09 CHURCH
10 SMALL ROOM
13 MID ROOM
16 BIG ROOM
19 CHAPEL
20 PLATE
27 SPRING
30 GATED REV
36 REVERSE
40 EARLY REFL
44 AMBIENCE
48 STADIUM
49 AMBIENCE FX
50 DELAY
59 ECHO
16 CHANNEL ULTRA-SLIM MIXER
NVK-16MUSB
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
24-BIT MULTI-FX PROCESSOR
60 CHORUS
66 FLANGER
70 PHASER
74 PITCH SHIFT
80 CHORUS &
REVERB
82 FLANGER &
REVERB
84 PHASER & REVERB
86 PITCH & REVERB
88 DELAY & REVERB
90 DELAY & GATED
91 DELAY & REVERSE
92 DELAY & CHORUS
94 DELAY & FLANGER
96 DELAY & PHASER
98 DELAY & PITCH
99 DELAY & PITCH
STEREO GRAPHIC EQUALIZER
DIGITAL FX
PROCESSOR
DSP

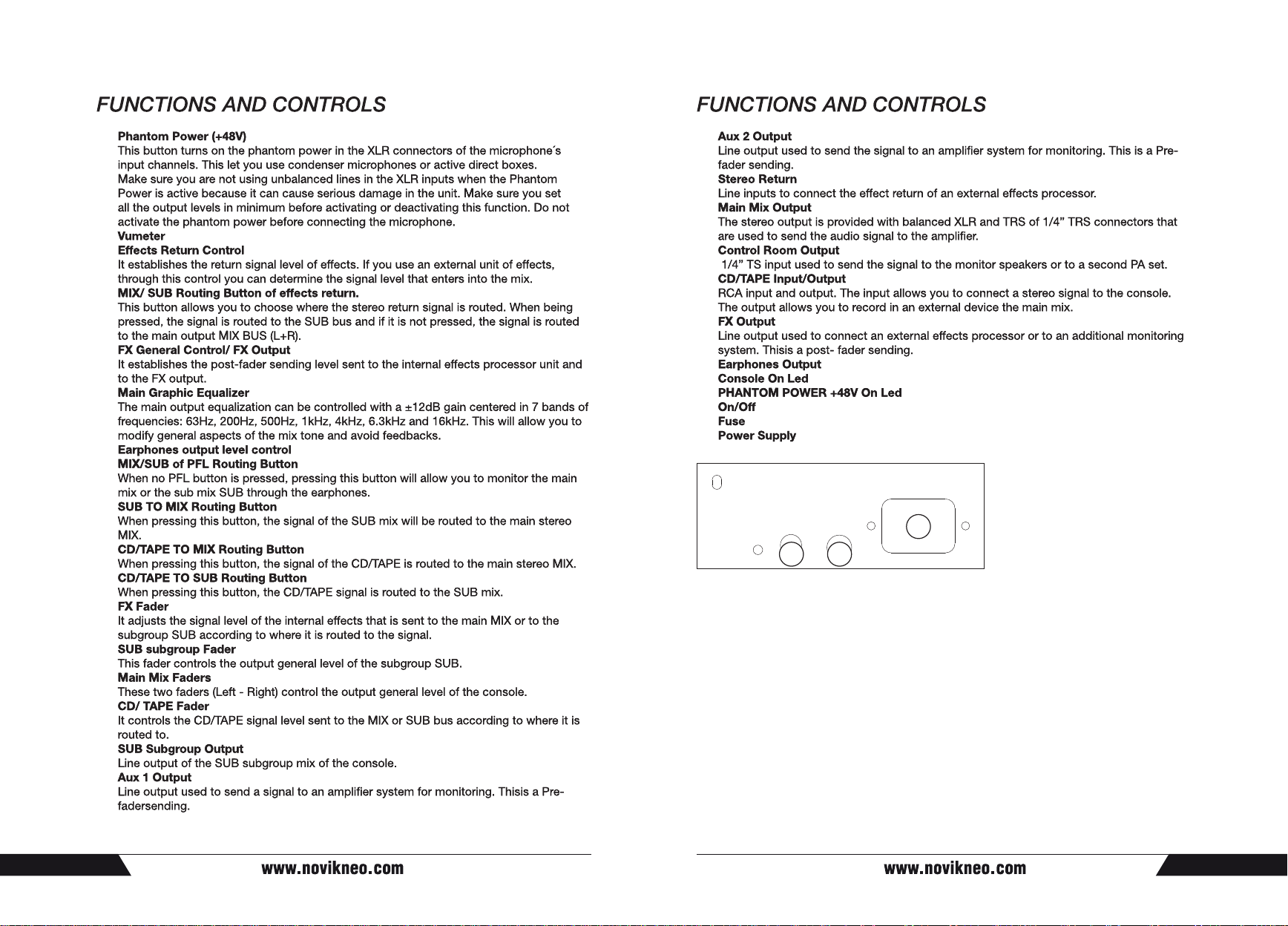

FUNCTIONS AND CONTROLS FUNCTIONS AND CONTROLS
INSERT
LINE IN
MIC
1
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
1
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
1
100Hz
1
2
3
4
5
6
7
8
9
10
11
15
16
12
13
14
17
18
19
20
21
24
26
27
25
30
32
33
34
35
37
38
36
39 40 41 41 42
31
22
23
28
29
43
44
46
47
48
49
50
51
52 53
45
1. Microphone Input
Standard Connector XLR –balanced type.
2. Line Input
The Standard Connector ¼¨ TRS-type for the line input is designed to accept bal-
anced and unbalanced level signals. Using the gain control, you will be able to use
signals of lower level, adjusting the gain accordingly.
3. Insert
Standard Connector ¼¨ TRS-type for insert. It is usually used for dynamic proces-
sors, the signal is bridged with the connector fully inserted sending and receiving
the signal simultaneously by the same line.
4. GAIN Control (TRIM)
It adjusts the input signal level. To adjust it correctly, set the fader of the channel in
-∞ dB and modify the gain control value so that the maximum signal that can be
received (as a Singer shout) does not turn the PEAK indicator red.
5. High Pass Filter
Pressing this button, it is activated a high pass lter of 100HZ. Use it to eliminate
undesired low frequency sounds.
6. Equalizer (High, Mid and Low)
±15dB control centered in the frequencies of 80Hz (LOW), 2.5kHz (MID) y 12kHz
(HIGH)
7. Aux1 Sending control
It adjusts the quantity of signal sent to the Aux 1 output. This is a Pre-fader
sending, that means that the level modications carried out in the mix will not be
reected in this output.
8. Aux 2 Sending Control
It adjusts the quantity of signal sent to the Aux 2 output. This is a Pre-fader
sending, that means that the level modications carried out in the mix will not be
reected in this output.
9. FX Sending Control
It adjusts the quantity of signal sent to the FX output and to the internal effect of
the console. It is a post-fader sending, that means that the level modications car-
ried out in the mix will be reected in this output.
10. Scan Control
It determines the quantity of signal sent to the left and right channels of the main
stereo output. If it is set in the mid position, it will send the same signal to both and
it will have a centered stereo image.
11. MUTE Button
It interrupts the signal ow, muting the master and the effects sending.
12. PFL Button
Each channel has the PFL button. Pressing this button the signal is routed to the
Control Room/ Earphone bus.
13. MIX Button
Each cannel has the MIX button. Pressing this button, the signal is routed to the
main output MIX bus (L+R).
14. SUB Button
Each cannel has the SUB button. Pressing this button, the signal is routed to the
output bus SUB and pressing the button SUB TO MIX(36), the SUB signal is routed
to the main output MIX bus(L+R).
15. Peak LED
It shows if the signal is saturated. If the
LED is on, the gain control value should
be reduced.
16. Channel Fader
It adjusts the channel signal level.
17. USB Input
This connector allows you to connect
a storage device USB to reproduce its
content later.
18. SD card input
This connector allows you to connect
SD cards to reproduce its content later.
19. MP3 Player Equalizer
±15dB control centered in the 80 Hz
(LOW) and 12 kHz (HIGH) frequencies.
20. MP3Level control
It establishes the mix signal level of
theMP3 player.
21. MIX/ SUB Routing Button of the MP3
player
This button allows you to select where
the MP3 player signal is routed to.
When being pressed, the signal is
routed to the SUB bus and if it is not
pressed, the signal is routed to the
main output MIX BUS (L+R).
22. MP3 PLAYER Display
23. MP3 PLAYER Controls
STOP (to stop), PLAY/PAUSE (to play/
pause), PREV (previous song), NEXT
(next song), REP (repeat song)
24. Aux 1 Output General Control
It establishes the Pre-fader signal level
sent to the AUX 1 general output.
25. Aux 2 output general control
It establishes the Pre-fader signal level
sent to the AUX 2 general output.
26. Effects Display
27. Effects Selector
Turning this control, you will be able to
choose among the various effects and
pressing the switch, you will conrm
the selection.
20 CHANNEL ULTRA-SLIM MIXER
NVK-20MUSB

28. Phantom Power (+48V)
This button turns on the phantom power in the XLR connectors of the microphone´s
input channels. This let you use condenser microphones or active direct boxes.
Make sure you are not using unbalanced lines in the XLR inputs when the Phantom
Power is active because it can cause serious damage in the unit. Make sure you set
all the output levels in minimum before activating or deactivating this function. Do not
activate the phantom power before connecting the microphone.
29. Vumeter
30. Effects Return Control
It establishes the return signal level of effects. If you use an external unit of effects,
through this control you can determine the signal level that enters into the mix.
31. MIX/ SUB Routing Button of effects return.
This button allows you to choose where the stereo return signal is routed. When being
pressed, the signal is routed to the SUB bus and if it is not pressed, the signal is routed
to the main output MIX BUS (L+R).
32. FX General Control/ FX Output
It establishes the post-fader sending level sent to the internal effects processor unit and
to the FX output.
33. Main Graphic Equalizer
The main output equalization can be controlled with a ±12dB gain centered in 7 bands of
frequencies: 63Hz, 200Hz, 500Hz, 1kHz, 4kHz, 6.3kHz and 16kHz. This will allow you to
modify general aspects of the mix tone and avoid feedbacks.
34. Earphones output level control
35. MIX/SUB of PFL Routing Button
When no PFL button is pressed, pressing this button will allow you to monitor the main
mix or the sub mix SUB through the earphones.
36. SUB TO MIX Routing Button
When pressing this button, the signal of the SUB mix will be routed to the main stereo
MIX.
37. CD/TAPE TO MIX Routing Button
When pressing this button, the signal of the CD/TAPE is routed to the main stereo MIX.
38. CD/TAPE TO SUB Routing Button
When pressing this button, the CD/TAPE signal is routed to the SUB mix.
39. FX Fader
It adjusts the signal level of the internal effects that is sent to the main MIX or to the
subgroup SUB according to where it is routed to the signal.
40. SUB subgroup Fader
This fader controls the output general level of the subgroup SUB.
41. Main Mix Faders
These two faders (Left - Right) control the output general level of the console.
42. CD/ TAPE Fader
It controls the CD/TAPE signal level sent to the MIX or SUB bus according to where it is
routed to.
43. SUB Subgroup Output
Line output of the SUB subgroup mix of the console.
44. Aux 1 Output
Line output used to send a signal to an amplier system for monitoring. Thisis a Pre-
fadersending.
45. Aux 2 Output
Line output used to send the signal to an amplier system for monitoring. This is a Pre-
fader sending.
46. Stereo Return
Line inputs to connect the effect return of an external effects processor.
47. Main Mix Output
The stereo output is provided with balanced XLR and TRS of 1/4” TRS connectors that
are used to send the audio signal to the amplier.
48. Control Room Output
1/4” TS input used to send the signal to the monitor speakers or to a second PA set.
49. CD/TAPE Input/Output
RCA input and output. The input allows you to connect a stereo signal to the console.
The output allows you to record in an external device the main mix.
50. FX Output
Line output used to connect an external effects processor or to an additional monitoring
system. Thisis a post- fader sending.
51. Earphones Output
52. Console On Led
53. PHANTOM POWER +48V On Led
54. On/Off
55. Fuse
56. Power Supply
FUNCTIONS AND CONTROLS FUNCTIONS AND CONTROLS
POWER MAIN FUSE
F: T1.6AL 250V
AC LINE INPUT
54 55
56
90 – 240V~60/50Hz 55W

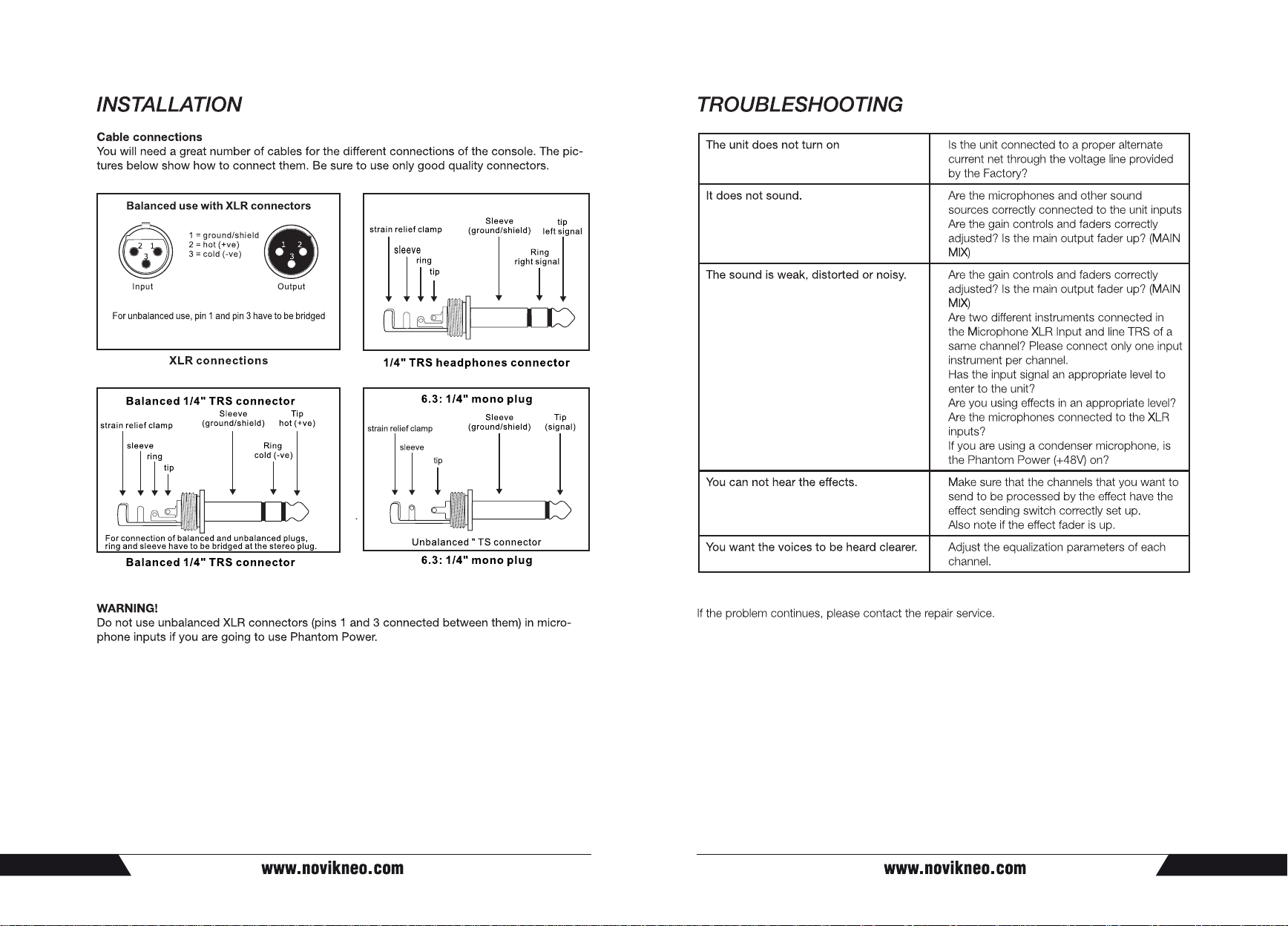

INSTALLATION
Cable connections
You will need a great number of cables for the different connections of the console. The pic-
tures below show how to connect them. Be sure to use only good quality connectors.
WARNING!
Do not use unbalanced XLR connectors (pins 1 and 3 connected between them) in micro-
phone inputs if you are going to use Phantom Power.
TROUBLESHOOTING
If the problem continues, please contact the repair service.
The unit does not turn on • Is the unit connected to a proper alternate
current net through the voltage line provided
by the Factory?
It does not sound. • Are the microphones and other sound
sources correctly connected to the unit inputs
• Are the gain controls and faders correctly
adjusted? Is the main output fader up? (MAIN
MIX)
The sound is weak, distorted or noisy. • Are the gain controls and faders correctly
adjusted? Is the main output fader up? (MAIN
MIX)
• Are two different instruments connected in
the Microphone XLR Input and line TRS of a
same channel? Please connect only one input
instrument per channel.
• Has the input signal an appropriate level to
enter to the unit?
• Are you using effects in an appropriate level?
• Are the microphones connected to the XLR
inputs?
• If you are using a condenser microphone, is
the Phantom Power (+48V) on?
You can not hear the effects. • Make sure that the channels that you want to
send to be processed by the effect have the
effect sending switch correctly set up.
• Also note if the effect fader is up.
You want the voices to be heard clearer. • Adjust the equalization parameters of each
channel.

NVK 20M USB
CONSOLA DE MEZCLA DE 20 CANALES
MANUALDEINSTRUCCIONES
español

!
!
PRECAUCIÓN
NO ABRIR
PELIGRO DE CHOQUE ELÉCTRICO
INSTRUCCIONES IMPORTANTES DE SEGURIDAD CARACTERÍSTICAS PRINCIPALES
• Conserve el manual de instrucciones.
• Siga todas las advertencias.
• Siga todas las instrucciones.
• No utilice el aparato cerca del agua.
• Para su limpieza, utilice un trapo limpio y seco. No use solventes químicos.
• No obstruya las aberturas de ventilación, instale el aparato de acuerdo a las instrucciones del
fabricante.
• No instale el producto cerca de fuentes de calor tales como radiadores, estufas, calentado-
res u otro aparato (incluyendo amplicadores) que produzca calor y evite posicionarla donde
reciba luz solar directa.
• Mantenga el equipo lejos de fuentes de zumbido tales como transformadores o motores.
• El producto posee un enchufe polarizado o de descarga a tierra como dispositivo de seguri-
dad. Un enchufe de este tipo posee dos patas y una tercera a tierra, la misma está provista
para su seguridad. Si no entra en su tomacorriente, consulte con un electricista para cambiar
el tomacorriente obsoleto. No intente forzarlo ni cambiarlo usted mismo.
• El tomacorriente donde se conecta el equipo deberá estar ubicado cerca de este para fácil
acceso.
• Utilice únicamente los accesorios especicados por el fabricante.
• Use sólo con un trípode, soporte o mesa especicada por el fabricante o que haya sido ven-
dida con el aparato. Cuando se utilice una mesa rodante, sea cuidadoso al mover el aparato o
la mesa para evitar daños.
• No use la fuerza al operar perillas, teclas y botones.
• Desenchufe el aparato durante tormentas eléctricas o cuando no se utilice por largos períodos
de tiempo.
• Antes de mover el equipo, asegúrese de desconectar la alimentación y todos los cables de
conexión.
• Deje la reparación del equipo en manos de personal técnico calicado. Contacte al servicio
técnico cuando el aparato haya sido dañado de cualquier manera.
• Guarde este manual en lugar seguro para futuras referencias.
• 20 canales con Phantom Power (+48V) y preamplicador de micrófono
• Insert en todos los canales
• Ecualizador semi-paramétrico de 3 bandas por canal
• Ecualizador gráco estéreo de 7 bandas para el Master
• Reproductor de MP3 incorporado con display y ecualización individual
• Compatible con memorias USB y SD
• Salida de subgrupo estéreo
• 3 envíos auxiliares de monitoreo independiente y efectos
• DSP con 99 efectos internos
• Cómodos faders para realizar una mezcla balanceada
• Salida para monitorear por auriculares con función PFL
• Funciones de PFL y Mute por canal
• Compatible con archivos MP3, WAV y WMA
• LED de pico en todos los canales
ADVERTENCIA
Para reducir el riesgo de fuego o choque eléctrico, no exponga el aparato a lluvia o hume-
dad. El equipo no debe ser expuesto a goteo ni debe salpicarse con agua. Tampoco se
deben colocar recipientes con líquidos sobre el equipo.
PRECAUCIÓN: Para disminuir el riesgo
de choque eléctrico, no remueva ninguna
cubierta. No hay partes re utilizables
dentro del equipo. Deje la reparación en
manos de personal calicado.
El rayo dentro del triángulo equilátero intenta alertar al usuario de la presencia de
voltaje peligroso dentro del producto que puede ser de suciente magnitud como
para constituir un riesgo de choque eléctrico.
El signo de exclamación dentro del triángulo equilátero intenta alertar al usuario
de la presencia de operaciones de uso y mantenimiento en forma de texto que
acompañan al equipo.
PRECAUCIÓN
Para evitar choque eléctrico, no utilice este enchufe polarizado con un cable de extensión,
receptáculo u otro tomacorriente a menos que las patas del enchufe entren por completo en
el mismo.

ESPECIFICACIONES TÉCNICAS
Entradas de micrófono Tipo XLR balanceada
Impedancia de entrada de micrófono 2.6kΩ (balanceada)
Nivel de entrada máximo de micrófono 12dBu (Mínima ganancia @ 1kHz antes de
recorte)
Rango de ganancia TRIM de micrófono 5dB a 60dB
Entradas de línea Tipo ¼¨ TRS balanceada
Impedancia de entrada de línea 20kΩ (balanceada)
Nivel de entrada máximo de línea 30dBu (Mínima ganancia @ 1kHz antes de
recorte)
Rango de ganancia TRIM de línea -10dB a 40dB
Relación señal ruido (S/N Ratio) 110dB / 112dBA
Distorsión (THD+N) 0.005% / 0.004%(ponderación A)
Respuesta en frecuencia <10Hz- 90kHz 0dB/-1dB
EQ por canal Low 80 Hz ±15dB, Mid 2.5kHz ±15dB,
High 12kHz ±15dB
EQ Master (63Hz, 200Hz, 500Hz, 1kHz, 4kHz, 6.3kHz y
16kHz) ±12dB
Salida auxiliar Tipo ¼¨ TS desbalanceada
Impedancia de salida auxiliar 120 Ω (desbalanceada)
Máximo nivel de salida auxiliar 22dBu
Salidas principales Tipo XLR y ¼¨ TRS balanceado
Impedancia de salida principal 120 Ω (desbalanceada)
Máximo nivel de salida principal 28dBu (balanceada) / 22dBu (desbalancea-
da)
Salida de auriculares Tipo ¼¨ TRS desbalanceada
Máximo nivel de salida de auriculares 19dBu /150Ω
Reproductor de MP3
Formatos de audio compatibles MP3, WAV, WMA
DSP
Convertidor 24 bit Sygma-Delta
Frecuencia de muestreo 40 kHz
Alimentación 90V - 240V – 60/50 Hz
Consumo de energía 55W
FUNCIONES Y CONTROLES
Procesador Dinámico
Parlantes
Micrófono Guitarra Sintetizador Grabador
Amplificador
Auriculares
Especicaciones sujetas a cambios sin previo aviso.
RETURNMONO CONTROL ROOM
PHANTOM POWER
48V
10
PHONES
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
AUX 1 OUT
LEFT RIGHT
LL
RR
AUX 2 OUT
SEND
INPUTLEFT
RLRL
RIGHT OUTPUT
PHONES
CD/TAPEMAIN OUTPUTSSUB OUTPUTS
SUB
MIX MIX CD/
LEFT RIGHT TAPE IN
SUB TO MIX
MIX
SUB
MIX
SUB
PFL
LR
-30
-20
-10
10
CLIP
-7
-4
-2
2
4
7
0
POWER +48V
INSERT
LINE IN
MIC
1
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
1
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
1
100Hz
INSERT
LINE IN
MIC
2
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
2
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
2
100Hz
INSERT
LINE IN
MIC
4
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
4
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
4
100Hz
INSERT
LINE IN
MIC
3
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
3
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
3
100Hz
INSERT
LINE IN
MIC
5
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
5
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
5
100Hz
INSERT
LINE IN
MIC
6
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
6
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
6
100Hz
INSERT
LINE IN
MIC
8
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
8
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
8
100Hz
INSERT
LINE IN
MIC
7
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
7
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
7
100Hz
INSERT
LINE IN
MIC
10
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
10
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
10
100Hz
INSERT
LINE IN
MIC
9
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
9
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
9
100Hz
10
10
10
RETURN
AUX 2
L
R
10
AUX 1
10
LEVEL
+15-15
0
HIGH
+15-15
0
LOW
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
MP3 DIGITAL PLAYER
STOP PLAY PREV NEXT REP
MIX
SUB
LEVEL
SD
USB
PROGRAM
(PUSH)
MIX
SUB
MUTE
SEND
00 SMALL HALL
03 MID HALL
06 BIG HALL
09 CHURCH
10 SMALL ROOM
13 MID ROOM
16 BIG ROOM
19 CHAPEL
20 PLATE
27 SPRING
30 GATED REV
36 REVERSE
40 EARLYREFL
44 AMBIENCE
48 STADIUM
49 AMBIENCE FX
50 DELAY
59 ECHO
20 CHANNEL ULTRA-SLIM MIXER
NVK-20MUSB
24-BIT MULTI-FX PROCESSOR
60 CHORUS
66 FLANGER
70 PHASER
74 PITCH SHIFT
80 CHORUS &
REVERB
82 FLANGER &
REVERB
84 PHASER & REVERB
86 PITCH & REVERB
88 DELAY & REVERB
90 DELAY & GATED
91 DELAY & REVERSE
92 DELAY & CHORUS
94 DELAY & FLANGER
96 DELAY & PHASER
98 DELAY & PITCH
99 DELAY & PITCH
STEREO GRAPHIC EQUALIZER
DIGITAL FX
PROCESSOR
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
DSP

RETURNMONO CONTROL ROOM
PHANTOM POWER
48V
10
PHONES
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
AUX 1 OUT
LEFT RIGHT
AUX 2 OUT
SEND
INPUTLEFT
RLR L
RIGHT OUTPUT
PHONES
CD/TAPEMAIN OUTPUTSSUB OUTPUTS
SUB
MIXM IX CD/
LEFT RIGHT TAPE IN
SUB TO MIX
MIX
SUB
MIX
SUB
PFL
LR
-30
-20
-10
10
CLIP
-7
-4
-2
2
4
7
0
POWER +48V
10
10
10
RETURN
AUX 2
L
R
10
AUX 1
10
LEVEL
+15-15
0
HIGH
+15-15
0
LOW
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
MP3 DIGITAL PLAYER
STOP PLAY PREV NEXT REP
MIX
SUB
LEVEL
SD
USB
PROGRAM
(PUSH)
MIX
SUB
MUTE
SEND
00 SMALL HALL
03 MID HALL
06 BIG HALL
09 CHURCH
10 SMALL ROOM
13 MID ROOM
16 BIG ROOM
19 CHAPEL
20 PLATE
27 SPRING
30 GATED REV
36 REVERSE
40 EARLY REFL
44 AMBIENCE
48 STADIUM
49 AMBIENCE FX
50 DELAY
59 ECHO
16 CHANNEL ULTRA-SLIM MIXER
NVK-16MUSB
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
24-BIT MULTI-FX PROCESSOR
60 CHORUS
66 FLANGER
70 PHASER
74 PITCH SHIFT
80 CHORUS &
REVERB
82 FLANGER &
REVERB
84 PHASER & REVERB
86 PITCH & REVERB
88 DELAY & REVERB
90 DELAY & GATED
91 DELAY & REVERSE
92 DELAY & CHORUS
94 DELAY & FLANGER
96 DELAY & PHASER
98 DELAY & PITCH
99 DELAY & PITCH
STEREO GRAPHIC EQUALIZER
DIGITAL FX
PROCESSOR
DSP
FUNCIONES Y CONTROLES FUNCIONES Y CONTROLES
INSERT
LINE IN
MIC
1
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
1
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
1
100Hz
1
2
3
4
5
6
7
8
9
10
11
15
16
12
13
14
17
18
19
20
21
24
26
27
25
30
32
33
34
35
37
38
36
39 40 41 41 42
31
22
23
28
29
43
44
46
47
48
49
50
51
52 53
45
1. Entrada de micrófono
Conector estándar tipo XLR balanceado
2. Entrada de línea
Conector estándar tipo ¼¨ TRS la entrada de línea está diseñada para aceptar
señales de nivel de línea balanceadas o no balanceadas. Utilizando el control de
ganancia podrá incluso utilizar señales de menor nivel, ajustando correctamente la
ganancia.
3. Insert
Conector estándar tipo ¼¨ TRS para realizar una inserción. Usualmente utilizado
para procesadores dinámicos, la señal es puenteada con el conector insertado
completamente enviando y recibiendo la señal simultáneamente por el mismo
cable.
4. Control de ganancia (TRIM)
Ajusta el nivel de la señal de entrada. Para ajustarlo correctamente, congure el
fader del canal en-∞ dB y modique el valor del control de ganancia de modo que
la máxima señal que pueda llegar a recibirse (como el grito de un cantante) nunca
llegue a prender el indicador PEAK en rojo.
5. Filtro pasa altos
Presionando este botón se activa un ltro pasa altos de 100HZ, utilícelo para elimi-
nar sonidos de baja frecuencia indeseados.
6. Ecualizador (ALTO, MEDIO y BAJO)
Control de ±15dB centrado en las frecuencias de 80Hz (BAJO), 2.5kHz (MEDIO) y
12kHz (ALTO)
7. Control de envío Aux 1
Ajusta la cantidad de señal enviada a la salida de Aux 1. Es un envío Pre-fader, es
decir que las modicaciones de nivel realizadas en la mezcla no se verán reeja-
das en esta salida.
8. Control de envío Aux 2
Ajusta la cantidad de señal enviada a la salida de Aux 2. Es un envío Pre-fader, es
decir que las modicaciones de nivel realizadas en la mezcla no se verán reeja-
das en esta salida.
9. Control de envío FX
Ajusta la cantidad de señal enviada a la salida de FX y al efecto interno de la con-
sola. Es un envío post-fader, es decir que las modicaciones de nivel realizadas en
la mezcla se verán reejadas en esta salida.
10. Control de Paneo
Determina la cantidad de señal enviada a los canales izquierdo y derecho de la
salida principal estéreo. Si está congurada en el medio, enviará la misma señal a
ambos y tendrá una imagen estéreo centrada.
11. Botón MUTE
Interrumpe el ujo de señal, dejando mudo el máster y el envío de efectos.
12. Botón PFL
Cada canal está equipado con el botón PFL, presionando este botón se dirige la
señal hacia el bus de Control Room/ Auricular.
13. Botón MIX
Cada canal está equipado con el botón MIX, presionándolo se rutea la señal hacia
el bus de salida principal MIX(L+R)
14. Botón SUB
Cada canal está equipado con el botón
SUB , presionándolo se rutea la señal
hacia el bus de salida SUB y presion-
ando el botón SUB TO MIX(36) se envía
la señal SUB al bus de salida principal
MIX(L+R)
15. LED de Picos
Indica si la señal está saturada. Si el
LED se enciende debe reducir el valor
de control de ganancia.
16. Fader del canal
Ajusta el nivel de señal del canal.
17. Entrada USB
Este conector le permite conectar
un dispositivo de almacenamiento
USB para luego poder reproducir su
contenido
18. Entrada tarjeta SD
Este conector le permite conectar tarje-
tas SD para luego poder reproducir su
contenido
19. Ecualizador del Reproductor MP3
Control de ±15dB centrado en las
frecuencias de 80Hz (BAJO) y 12kHz
(ALTO)
20. Control de nivel de MP3
Establece el nivel de señal de mezcla
del reproductor de MP3.
21. Botón de ruteo MIX/SUB del repro-
ductor de MP3
Este botón le permite seleccionar
donde se rutea la señal del reproductor
de MP3, al estar presionado la señal
es ruteada al bus SUB y en el caso
contrario la señal es ruteada el BUS de
salida principal MIX(L+R)
22. Display Reproductor MP3
23. Controles de reproducción MP3
STOP(detener), PLAY/Pausa (repro-
ducir/pausa), PREV (canción anterior),
NEXT (canción siguiente), REP(repetir
canción)
24. Control general de salida Aux 1
Establece el nivel de señal Pre-fader
enviado a la salida general de Aux 1
out.
20 CHANNEL ULTRA-SLIM MIXER
NVK-20MUSB

25. Control general de salida Aux 2
Establece el nivel de señal Pre-fader enviado a la salida general de Aux 2 out.
26. Display de efectos
27. Selector de efectos
Girando este control podrá elegir entre los distintos efectos y presionando la perilla
conrma la selección.
28. Phantom Power (+48V)
Este botón enciende la alimentación fantasma en los conectores XLR de los canales
de entrada de micrófono. Permite utilizar micrófonos de condensador o cajas directas
activas.
Asegúrese de no utilizar cables desbalanceados en las entradas XLR cuando la ali-
mentación fantasma (Phantom Power) está activa, podría ocasionar serios daños en la
unidad. Asegúrese colocar todos los niveles de salida al mínimo antes de activar o des-
activar esta función. No activar la alimentación fantasma antes de conectar el micrófono.
29. Vúmetro medidor de nivel de señal
30. Control de retorno de efectos
Establece el nivel de señal del retorno de efectos. Si utiliza una unidad de efectos exter-
na, mediante este control se determina el nivel de la señal que se ingresa en la mezcla.
31. Botón de ruteo MIX/SUB de retorno de efectos.
Este botón le permite seleccionar donde se rutea la señal de retorno estéreo, al estar
presionado la señal es ruteada al bus SUB y en el caso contrario la señal es ruteada el
BUS de salida principal MIX(L+R)
32. Control general de FX/salida FX
Establece el nivel de señal post-fader enviado a la unidad de procesamiento de efectos
interna y a la salida FX.
33. Ecualizador gráco principal
Puede controlar la ecualización de la salida principal con una ganancia de ±12dB cen-
trada en 7 bandas de frecuencias: 63Hz, 200Hz, 500Hz, 1kHz, 4kHz, 6.3kHz y 16kHz, le
permitirá modicar aspectos generales de la tonalidad en la mezcla y evitar acoples o
feedbacks.
34. Control de nivel de salida de auriculares
35. Botón de ruteo MIX/SUB de PFL.
Cuando ningún botón de PFL esté presionado, este botón presionado le permitirá moni-
torear la mezcla principal MIX o la submezcla SUB mediante auriculares.
36. Botón de ruteo SUB TO MIX
Presionando este botón se rutea la señal de mezcla SUB a la mezcla principal estéreo
MIX.
37. Botón ruteo CD/TAPE TO MIX
Presionando este botón se rutea la señal CD/TAPE a la mezcla principal estéreo MIX.
38. Botón ruteo CD/TAPE TO SUB
Presionando este botón se rutea la señal CD/TAPE a la mezcla SUB.
39. Fader de FX
Ajusta el nivel de señal de efectos internos que es enviado a la mezcla principal MIX o al
subgrupo SUB según este ruteada la señal.
40. Fader de subgrupo SUB
Este fader controla el nivel general de salida de subgrupo SUB.
41. Faders de mezcla principal MIX
Estos dos faders(Izquierda - Derecha) controlan el nivel general de salida de la consola
42. Fader de CD/TAPE
Controla el nivel de la señal CD/TAPE que es enviado al bus MIX o SUB según esté
ruteado.
43. Salidas de subgrupo SUB
Salida de línea de la mezcla de subgrupo SUB de la consola.
44. Salida Aux 1
Salida de línea utilizada para enviar una señal a un sistema de amplicación para moni-
toreo. Este envío es Pre-fader.
45. Salida Aux 2
Salida de línea utilizada para enviar una señal a un sistema de amplicación para moni-
toreo. Este envío es Pre-fader.
46. Retorno estéreo
Entradas de línea para conectar la vuelta de efecto de un procesador de efectos externo.
47. Salida de Mezcla Principal
La salida estéreo está provista por conectores balanceados XLR y TRS de 1/4” TRS, que
se utilizan para enviar el audio al amplicador.
48. Salida de Control Room
Entrada de 1/4” TS utilizada para enviar la señal a parlantes monitores o a un segundo
set de PA.
49. Entrada / Salida de CD/TAPE
Entrada y salida estéreo RCA, la entrada le permite conectar una señal estéreo a la con-
sola y la salida le permite grabar en un dispositivo externo la mezcla principal
50. Salida FX
Salida de línea utilizada conectar un procesador de efectos externo o un sistema de
monitoreo adicional. Este envío es post-fader
51. Salida de auriculares
52. Led de encendido de la consola
53. Led de encendido de la PHANTOM POWER +48V
54. Encendido/Apagado
55. Fusible
56. Entrada de alimentación
FUNCIONES Y CONTROLES FUNCIONES Y CONTROLES
POWER MAIN FUSE
F: T1.6AL 250V
AC LINE INPUT
54 55
56
90 – 240V~60/50Hz 55W

INSTALACIÓN
Conexión de cables
Necesitará un gran número de cables para las diversas conexiones que posee la consola. Las
ilustraciones debajo muestran el armado de dichos conectores. Asegúrese de utilizar compo-
nentes de buena calidad.
¡PRECAUCIÓN!
No debe usar nunca conectores XLR desbalanceados (pines 1 y 3 conectados entre sí) en
entradas de micrófono si va a utilizar Phantom Power.
Uso balanceado con conectores XLR
Conexiones XLR
Conector Balanceado ¼¨ TRS
6.3: Conector 1/4 ¨ Mono
6.3: Conector 1/4 ¨ Mono
Conector Balanceado ¼¨ TRS
Conector de auriculares 1/4¨ TRS
Entrada
Para uso desbalanceado los pines 1 y 2 deben estar unidos
Conector desbalanceado TS
Para conexiones balanceadas y desbalanceadas, el ring y el sleeve
tienen que estar unidas al conector estéreo
tierra
Manga de tensión a tierra
Manga de tensión a tierra
Manga de tensión a tierra
señal
derecha
señal
izquierda
Tip
positivo (+ve)
Ring
negativo (-ve)
Sleeve
(Tierra)
Sleeve
(Tierra) Sleeve
(Tierra) Tip (Señal)
positivo
negativo
Salida
SOLUCIÓN DE PROBLEMAS
Si aún persiste el problema contacte con el servicio técnico.
El equipo no prende • ¿Está conectado el equipo a una red de cor-
riente alterna adecuada mediante el cable de
voltaje provisto de fábrica?
No suena • ¿Están los micrófonos y otras fuentes de so-
nido conectados en las entradas del equipo
correctamente?
• ¿Están los controles de ganancia y faders
ajustados correctamente? ¿Está levantado el
fader de la salida principal (MAIN MIX)?
• ¿Están conectados correctamente los cables
de potencia a los parlantes?
Suena débil, distorsionado o ruidoso • ¿Están los controles de ganancia y faders
ajustados correctamente? ¿Está levantado el
fader de la salida principal (MAIN MIX)?
• ¿Están conectados dos instrumentos
diferentes en la entrada de micrófono XLR y
de línea TRS de un mismo canal? Por favor
conecte un solo instrumento de entrada por
canal.
• ¿La señal de entrada tiene un nivel adecuado
para ingresar al equipo?
• ¿Está usted aplicando efectos a un nivel
adecuado?
• ¿Los micrófonos están conectados en las
entradas XLR?
• Si usted está usando un micrófono de con-
densador, ¿Está el Phantom Power (+48V)
encendido?
No se escucha el efecto • Asegúrese que los canales que desee enviar
para ser procesados por el efecto tengan la
perilla de envío de efecto congurada cor-
rectamente.
• También observe si el fader de efecto se
encuentra levantado.
Quiero que las voces se escuchen más
claramente
• Ajuste los parámetros de ecualización de
cada canal.

NVK 20M USB
MIXER DE 20 CANAIS
MANUALDEINSTRUÇÕES
português

!
!
PRECAUCIÓN
NO ABRIR
PELIGRO DE CHOQUE ELÉCTRICO
INSTRUÇÕES IMPORTANTES DE SEGURANÇA PRINCIPAIS CARACTERÍSTICAS:
• Conservar o manual de instruções.
• Respeite todas as advertências.
• Cumpra todas as instruções.
• Não utilize o aparelho perto de líquidos.
• Use um pano limpo e seco durante a limpeza. Não utilize solventes químicos.
• Não obstrua as aberturas de ventilação. Instale o aparelho segundo as instruções do fabricante.
• Não instale o produto perto de fontes de calor, como radiadores, aquecedores ou outros
aparelhos (incluindo amplicadores) que possam produzir calor e evite posicionamentos à luz
direta do sol.
• Conserve o equipamento afastado de fontes de som, como transformadores ou motores.
• O produto conta com um plugue polarizado ou de aterramento como dispositivo de seguran-
ça. Este tipo de plugue possui dois pinos e um terceiro à terra. Este último é incluído para sua
segurança. Em caso de não conseguir conectar o plugue na tomada, consulte um eletricista
para sua substituição. Não tente forçar nem trocá-lo você mesmo.
• A tomada, onde será conectado o equipamento, deve estar próxima para um fácil acesso.
• Somente utilize acessórios recomendados pelo fabricante.
• Só utilize suportes, trípodes, ou mesas recomendadas pelo fabricante ou vendidas junto com
o aparelho. Para evitar danos na utilização de mesas rolantes, tenha cuidado ao momento de
movimentar aparelhos ou mesas.
• Não use força ao manipular chaves, teclas e botões.
• Retire o aparelho da tomada durante tormentas elétricas ou durante períodos prolongados
sem uso.
• Antes de deslocar o equipamento, desligue o cabo de alimentação e todos os cabos de conexão.
• Deixe a reparação do equipamento em mãos de pessoal técnico qualicado. Contate o
serviço técnico se o aparelho sofreu qualquer tipo de dano.
• Conserve este manual em um local seguro para futuras consultas.
ADVERTÊNCIA
Para diminuir o risco de fogo ou choques elétricos, não expor o aparelho a condições de
chuva ou umidade. O equipamento não deve sofrer gotejamentos nem respingos de água.
Assim mesmo, não colocar recipientes com líquidos sobre o equipamento.
PRECAUÇÕES: Para reduzir riscos de
choques elétricos, não retire nenhuma
estrutura. Não há partes que possam ser
reutilizadas dentro do aparelho. Deixe a
reparação do equipamento em mãos de
pessoal qualicado.
O raio dentro de um triângulo equilátero alerta o usuário sobre a presença de
“voltagem perigosa” dentro do produto. Ela pode ser de suciente importância
como para constituir um risco de descarga elétrica.
O símbolo de exclamação dentro do triângulo equilátero alerta o usuário sobre a
presença de instruções de funcionamento e manutenção, em forma de texto, que
acompanham este produto.
PRECAUÇÃO
Para evitar choques elétricos, não utilize este plugue polarizado com cabos de extensão, recep-
táculos ou outras tomadas, exceto que os pinos do plugue possam ser totalmente inseridos.
• 20 canais com Phantom Power (+48V) e pré-amplicador de microfone
• Insert em todos os canais
• Equalizador semi paramétrico de 3 bandas por canal
• Equalizador gráco estéreo de 7 bandas para o Master
• Reprodutor MP3 incorporado com display e equalização individual
• Compatível com memórias USB e SD
• Saída de subgrupo estéreo
• 3 envios auxiliares de monitoramento independente e efeitos
• DSP com 99 efeitos internos
• Faders confortáveis para uma mistura balanceada
• Saída para monitoramento com fones e função PFL
• Funções de PFL e Mute por canal
• Compatível com arquivos MP3, WAV e WMA
• LED de pico em todos os canais

ESPECIFICAÇÕES TÉCNICAS
Entradas de microfone Tipo XLR balanceada
Impedância de entrada de microfone 2.6kΩ (balanceada)
Nível de entrada máximo de microfone 12dBu (Mínimo ganho @ 1kHz antes de
recorte)
Parâmetro de ganho TRIM do microfone 5dB a 60dB
Entradas de linha Tipo ¼¨ TRS balanceada
Impedância de entrada de linha 20kΩ (balanceada)
Nível de entrada máximo de linha 30dBu (Mínimo ganho @ 1kHz antes de
recorte)
Parâmetro de ganho TRIM da linha -10dB a 40dB
Proporção sinal/ruído (S/N Ratio) 110dB / 112dB(A)
Distorção (THD+N) 0.005% / 0.004% (ponderação A)
Resposta em frequência <10Hz- 90kHz 0dB/-1dB
EQ por canal Low 80 Hz ±15dB, Mid 2.5kHz ±15dB,
High 12kHz ±15dB
EQ Master (63Hz, 200Hz, 500Hz, 1kHz, 4kHz, 6.3kHz e
16kHz) ±12dB
Saída auxiliar Tipo ¼¨ TS não balanceada
Impedância de saída auxiliar 120 Ω (não balanceada)
Máximo nível de saída auxiliar 22dBu
Principais saídas Tipo XLR e ¼¨ TRS balanceado
Impedância de saída principal 120 Ω (não balanceada)
Máximo nível de saída principal 28dBu (balanceada) / 22dBu (não bal-
anceada)
Saída para fones Tipo ¼¨ TRS não balanceada
Máximo nível de saída de fones 19dBu /150Ω
Reprodutor MP3
Formatos de áudio compatíveis MP3, WAV, WMA
DSP
Conversor 24 bit Sygma-Delta
Frequência de amostragem 40 kHz
Alimentação 90V - 240V – 60/50 Hz
Consumo de energia 55W
FUNÇÕES E CONTROLES
Processador Dinâmico
Amplificador
Alto-falantes
Microfone
Gravador
Fones de Ouvido
Guitarra Sintetizador
Especicações sujeitas a alterações sem aviso prévio.
RETURNMONO CONTROL ROOM
PHANTOM POWER
48V
10
PHONES
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
AUX 1 OUT
LEFT RIGHT
LL
RR
AUX 2 OUT
SEND
INPUTLEFT
RLRL
RIGHT OUTPUT
PHONES
CD/TAPEMAIN OUTPUTSSUB OUTPUTS
SUB
MIX MIX CD/
LEFT RIGHT TAPE IN
SUB TO MIX
MIX
SUB
MIX
SUB
PFL
LR
-30
-20
-10
10
CLIP
-7
-4
-2
2
4
7
0
POWER +48V
INSERT
LINE IN
MIC
1
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
1
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
1
100Hz
INSERT
LINE IN
MIC
2
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
2
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
2
100Hz
INSERT
LINE IN
MIC
4
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
4
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
4
100Hz
INSERT
LINE IN
MIC
3
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
3
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
3
100Hz
INSERT
LINE IN
MIC
5
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
5
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
5
100Hz
INSERT
LINE IN
MIC
6
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
6
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
6
100Hz
INSERT
LINE IN
MIC
8
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
8
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
8
100Hz
INSERT
LINE IN
MIC
7
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
7
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
7
100Hz
INSERT
LINE IN
MIC
10
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
10
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
10
100Hz
INSERT
LINE IN
MIC
9
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
9
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
9
100Hz
10
10
10
RETURN
AUX 2
L
R
10
AUX 1
10
LEVEL
+15-15
0
HIGH
+15-15
0
LOW
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
MP3 DIGITAL PLAYER
STOP PLAY PREV NEXT REP
MIX
SUB
LEVEL
SD
USB
PROGRAM
(PUSH)
MIX
SUB
MUTE
SEND
00 SMALL HALL
03 MID HALL
06 BIG HALL
09 CHURCH
10 SMALL ROOM
13 MID ROOM
16 BIG ROOM
19 CHAPEL
20 PLATE
27 SPRING
30 GATED REV
36 REVERSE
40 EARLYREFL
44 AMBIENCE
48 STADIUM
49 AMBIENCE FX
50 DELAY
59 ECHO
20 CHANNEL ULTRA-SLIM MIXER
NVK-20MUSB
24-BIT MULTI-FX PROCESSOR
60 CHORUS
66 FLANGER
70 PHASER
74 PITCH SHIFT
80 CHORUS &
REVERB
82 FLANGER &
REVERB
84 PHASER & REVERB
86 PITCH & REVERB
88 DELAY & REVERB
90 DELAY & GATED
91 DELAY & REVERSE
92 DELAY & CHORUS
94 DELAY & FLANGER
96 DELAY & PHASER
98 DELAY & PITCH
99 DELAY & PITCH
STEREO GRAPHIC EQUALIZER
DIGITAL FX
PROCESSOR
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
DSP

RETURNMONO CONTROL ROOM
PHANTOM POWER
48V
10
PHONES
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
10
0
-10
-5
5
-15
-20
-30
-50
AUX 1 OUT
LEFT RIGHT
AUX 2 OUT
SEND
INPUTLEFT
RLR L
RIGHT OUTPUT
PHONES
CD/TAPEMAIN OUTPUTSSUB OUTPUTS
SUB
MIXM IX CD/
LEFT RIGHT TAPE IN
SUB TO MIX
MIX
SUB
MIX
SUB
PFL
LR
-30
-20
-10
10
CLIP
-7
-4
-2
2
4
7
0
POWER +48V
10
10
10
RETURN
AUX 2
L
R
10
AUX 1
10
LEVEL
+15-15
0
HIGH
+15-15
0
LOW
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
MP3 DIGITAL PLAYER
STOP PLAY PREV NEXT REP
MIX
SUB
LEVEL
SD
USB
PROGRAM
(PUSH)
MIX
SUB
MUTE
SEND
00 SMALL HALL
03 MID HALL
06 BIG HALL
09 CHURCH
10 SMALL ROOM
13 MID ROOM
16 BIG ROOM
19 CHAPEL
20 PLATE
27 SPRING
30 GATED REV
36 REVERSE
40 EARLY REFL
44 AMBIENCE
48 STADIUM
49 AMBIENCE FX
50 DELAY
59 ECHO
16 CHANNEL ULTRA-SLIM MIXER
NVK-16MUSB
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
+12
-12
+6
-6
0
+12
-12
+6
-6
0
63 500 4K 6.3K 16K1K200
24-BIT MULTI-FX PROCESSOR
60 CHORUS
66 FLANGER
70 PHASER
74 PITCH SHIFT
80 CHORUS &
REVERB
82 FLANGER &
REVERB
84 PHASER & REVERB
86 PITCH & REVERB
88 DELAY & REVERB
90 DELAY & GATED
91 DELAY & REVERSE
92 DELAY & CHORUS
94 DELAY & FLANGER
96 DELAY & PHASER
98 DELAY & PITCH
99 DELAY & PITCH
STEREO GRAPHIC EQUALIZER
DIGITAL FX
PROCESSOR
DSP
FUNÇÕES E CONTROLES FUNÇÕES E CONTROLES
INSERT
LINE IN
MIC
1
605
TRIM
dB
10
AUX 1
10
AUX 2
10
RL
PAN
+15-15
0
HIGH
+15-15
0
MID
+15-15
0
LOW
MUTE
1
PFL
MIX
SUB
PEAK
10
0
-10
-5
5
-15
-20
-30
-50
1
100Hz
1
2
3
4
5
6
7
8
9
10
11
15
16
12
13
14
17
18
19
20
21
24
26
27
25
30
32
33
34
35
37
38
36
39 40 41 41 42
31
22
23
28
29
43
44
46
47
48
49
50
51
52 53
45
1. Entrada de microfone
Conector padrão tipo XLR balanceado
2. Entrada de linha
Conector tipo ¼¨ TRS. A entrada de linha aceita sinais de nível de linha balancea-
dos ou não balanceados. Utilizando o controle de ganho é possível, inclusive,
utilizar sinais de menor nível, ajustando corretamente o ganho.
3. Insert
Conector tipo ¼¨ TRS, para realização de inserções. É geralmente utilizado em
processadores dinâmicos. O sinal é ponteado com o conector inserido completa-
mente enviando e recebendo o sinal de maneira simultânea no mesmo cabo.
4. Controle de ganho (TRIM)
Ajusta o nível do sinal de entrada. Para ajustá-lo corretamente, congure o fader
do canal em -∞ dB e modique o valor do controle de ganho, de modo que o
máximo sinal que possa chegar a receber (como o grito de um cantante) nunca
acenda o indicador PEAK em vermelho.
5. Filtro passa-altas
Pressione este botão para ativar um ltro passa-altas de 100HZ. Utilize-o para
eliminar sons de baixa frequência indesejados.
6. Equalizador (ALTO, MÉDIO e BAIXO)
Controle de ±15dB centrado nas frequências de 80Hz (BAIXO), 2.5kHz (MÉDIO) e
12kHz (ALTO).
7. Controle de envio Aux 1
Ajusta a quantidade de sinal enviado à saída de Aux 1. É um envio pre-fader, e
signica que as modicações de nível realizadas na mistura não serão reetidas
nessa saída.
8. Controle de envio Aux 2
Ajusta a quantidade de sinal enviado à saída de Aux 2. É um envio pre-fader, e
signica que as modicações de nível realizadas na mistura não serão reetidas
nesta saída.
9. Controle de envio FX
Ajusta a quantidade de sinal enviado à saída FX e ao efeito interno do console. É
um envio pós-fader. Quer dizer que as modicações de nível realizadas na mistura
serão reetidas nesta saída.
10. Controle Panorâmico
Determina a quantidade de sinal enviado aos canais esquerdo e direito da saída
principal estéreo. Posicionado no meio, enviará o mesmo sinal a ambos e obterá
uma imagem estéreo centrada.
11. Botão MUTE
Interrompe o uxo de sinal, deixando mudo o master e o envio de efeitos.
12. Botão PFL
Cada canal possui o botão PFL. Ao pressioná-lo, o sinal é direcionado para o bus
de Controle Room/Fone.
13. Botão MIX
Cada canal possui o botão MIX. Ao pressioná-lo, o sinal é direcionado para o bus
de saída principal MIX(L+R).
14. Botão SUB
Cada canal possui o botão SUB. Ao pressioná-lo, o sinal é direcionado para o bus
de saída SUB e, ao pressionar o botão SUB TO MIX(36), o sinal SUB é enviado ao
bus de saída principal MIX(L+R).
15. LED de Picos
Indica se o sinal está saturado. Se o
LED se acender, reduza o valor do
controle de ganho.
16. Fader do canal
Ajusta o nível do sinal do canal.
17. Entrada USB
Este conector permite conectar um dis-
positivo de armazenamento USB para
depois poder reproduzir seu conteúdo
18. Entrada cartão SD
Este conector permite conectar cartões
SD, para depois poder reproduzir seu
conteúdo
19. Equalizador do Reprodutor MP3
Controle de ±15dB centrado nas
frequências de 80Hz (BAIXO) e 12kHz
(ALTO).
20. Controle de nível de MP3
Estabelece o nível do sinal de mistura
do reprodutor MP3.
21. Botão de roteamento MIX/SUB do
reprodutor MP3
Este botão permite selecionar onde é
roteado o sinal do reprodutor MP3. Ao
pressioná-lo, o sinal é roteado para o
bus SUB. Caso contrário, o sinal será
roteado para o BUS de saída principal
MIX(L+R).
22. Display Reprodutor MP3
23. Controles de reprodução MP3
STOP(parar), PLAY/Pausa (reproduzir/
pausa), PREV (faixa anterior), NEXT
(próxima faixa), REP (repetir faixa).
24. Controle geral de saída Aux 1
Estabelece o nível de sinal pre-fader
enviado até a saída geral Aux 1 out.
25. Controle geral de saída Aux 2
Estabelece o nível de sinal pre-fader
enviado até a saída geral Aux 2 out.
26. Display de efeitos
27. Seletor de efeitos
Gire este controle para selecionar entre
os diferentes efeitos e pressione a
chave para conrmar a seleção.
20 CHANNEL ULTRA-SLIM MIXER
NVK-20MUSB

28. Phantom Power (+48V)
Este botão liga a alimentação fantasma nos conectores XLR dos canais de entrada de
microfone. Permite utilizar microfones de condensador ou caixas diretas ativas.
Não utilize cabos não balanceados nas entradas XLR quando a alimentação fantasma
(Phantom Power) estiver ativa. Isto pode causar danos graves na unidade. Coloque
todos os níveis de saída no mínimo antes de ativar ou desativar esta função. Não ativar
a alimentação fantasma antes de conectar o microfone.
29. Vuímetro medidor de nível de sinal
30. Controle de retorno de efeitos
Estabelece o nível de sinal do retorno de efeitos. Se utiliza uma unidade de efeitos ex-
terna, mediante este controle é determinado o nível de sinal que ingressa na mistura.
31. Botão de roteamento MIX/SUB de retorno de efeitos.
Este botão permite selecionar onde é roteado o sinal do retorno estéreo. Ao estar pres-
sionado, o sinal es roteado para o bus SUB e, em caso contrário, o sinal será roteado
para o BUS de saída principal MIX(L+R).
32. Controle geral de FX/saída FX
Estabelece o nível de sinal pós-fader enviado à unidade de processamento de efeitos
interna e à saída FX.
33. Equalizador gráco principal
Pode controlar a equalização da saída principal com um ganho de ±12dB centrado em
7 bandas de frequências: 63Hz, 200Hz, 500Hz, 1kHz, 4kHz, 6.3kHz e 16kHz permitirão
modicar aspectos gerais da tonalidade na mistura e evitar acoples ou retornos.
34. Controle de nível de saída de fones
35. Botão de roteamento MIX/SUB de PFL.
Quando nenhum botão de PFL estiver sendo pressionado, este botão, ao ser pressio-
nado, permitirá monitorar a mistura principal MIX ou a submistura SUB mediante fones.
36. Botão de roteamento SUB TO MIX
Pressione este botão para rotear o sinal da mistura SUB na mistura principal estéreo
MIX.
37. Botão roteamento CD/TAPE TO MIX
Pressione este botão para rotear o sinal CD/TAPE na mistura principal estéreo MIX.
38. Botão roteamento CD/TAPE TO SUB
Pressione este botão para rotear o sinal CD/TAPE na mistura SUB.
39. Fader de FX
Ajusta o nível de sinal de efeitos internos enviado à mistura principal MIX ou ao sub-
grupo SUB, conforme esteja roteado o sinal.
40. Fader de subgrupo SUB
Este fader controla o nível geral de saída de subgrupo SUB.
41. Faders de mistura principal MIX
Esses dois faders (Esquerdo - Direito) controlam o nível geral de saída do console.
42. Fader de CD/TAPE
Controla o nível do sinal CD/TAPE enviado ao bus MIX ou SUB, conforme estiver
roteado.
43. Saídas de subgrupo SUB
Saída de linha da mistura de subgrupo SUB do console.
44. Saída Aux 1
Saída de linha utilizada para enviar um sinal a um sistema de amplicação para monito-
ramento. Este envio é Pre-fader.
45. Saída Aux 2
Saída de linha utilizada para enviar um sinal a um sistema de amplicação para monito-
ramento. Este envio é Pre-fader.
46. Retorno estéreo
Entradas de linha para conectar a volta de efeito de um processador de efeitos externo.
47. Saída de Mistura Principal
A saída estéreo possui conectores balanceados XLR e TRS de 1/4” TRS, utilizados no
envio de áudio ao amplicador.
48. Saída de Controle Room
Entrada de 1/4” TS será utilizada para enviar o sinal a alto-falantes monitores ou para
um segundo set de PA.
49. Entrada/Saída de CD/TAPE
Entrada e saída estéreo RCA. A entrada permite conectar um sinal estéreo no console e
a saída permite gravar em um dispositivo externo a mistura principal.
50. Saída FX
Saída de linha utilizada para conectar um processador de efeitos externo ou um sistema
de monitoramento adicional. Este envio é pós-fader.
51. Saída para fones
52. Indicador de funcionamento do console
53. Led de funcionamento do PHANTOM POWER +48V
54. Liga / Desliga
55. Fusível
56. Entrada de alimentação
FUNÇÕES E CONTROLES FUNÇÕES E CONTROLES
POWER MAIN FUSE
F: T1.6AL 250V
AC LINE INPUT
54 55
56
90 – 240V~60/50Hz 55W

INSTALAÇÃO
Conexão de cabos
Um grande número de cabos serão necessários para as diferentes conexões que possui o
console. As imagens abaixo mostram a montagem desses conectores. Utilize componentes
de boa qualidade.
PRECAUÇÃO!
Não usar nunca conectores XLR não balanceados (pinos 1 e 3 conectados entre si) em
entradas para microfone ao utilizar Phantom Power.
Uso equilibrado com conectores XLR
Conectores XLR
Conector equilibrado 1/4 ¨ TRS
6.3: Conector 1/4 ¨ Mono
6.3: Conector 1/4 ¨ Mono
Conector equilibrado 1/4 ¨ TRS
y Fones de ouvido 1/4¨ TRS
Entrada
Para o uso desequilibrado, pinos 1 e 3 têm de ser ligados
Conector desequilibrado TS
Para a conexão de plugues equilibradas e desequilibradas, sleeve
e ring tem que ser ligados no plugue estéreo
terra
manga tensão terra
manga tensão terra
manga tensão terra
sinal
direita
sinal
esquerda
Tip
positivo (+ve)
Ring
negativo (-ve)
Sleeve
(Terra)
Sleeve
(Terra) Sleeve
(Terra) Tip (Sinal)
positivo
negativo
Saída
SOLUÇÃO DE PROBLEMAS
Se mesmo assim o problema persistir, contate o serviço técnico.
O equipamento não acende • Está conectado o equipamento a uma rede
de corrente alterna adequada mediante o
cabo de voltagem fornecido de fábrica?
Não há som • Estão os microfones e outras fontes de som
conectados nas entradas do equipamento
corretamente?
• Estão os controles de ganho e faders ajusta-
dos corretamente? Está levantado o fader da
saída principal (MAIN MIX)?
O som é fraco, distorcido ou barulhento • Estão os controles de ganho e faders ajusta-
dos corretamente? Está levantado o fader da
saída principal (MAIN MIX)?
• Estão conectados dois instrumentos difer-
entes na entrada de microfone XLR e da linha
TRS de um mesmo canal? Por favor, conecte
um único instrumento de entrada por canal.
• O sinal de entrada tem um nível adequado
para entrar ao equipamento?
• Você está aplicando efeitos com níveis
adequados?
• Os microfones estão conectados nas entra-
das XLR?
• Se você está usando um microfone de
condensador: está o Phantom Power (+48V)
ligado?
Não possível ouvir o efeito • Conra se os canais que deseja enviar para
serem processados pelo efeito têm a chave
de envio de efeito congurada corretamente.
• Também observe se o fader de efeito se
encontra levantado.
Quero que as vozes sejam escutadas
com mais clareza
• Ajuste os parâmetros de equalização de cada
canal.
