MANUAL DE INSTRUCCIONES
MÁQUINA DE COSER
MCO-5199
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.
Si necesita soporte adicional, no dude en escribir a: [email protected]

P-1
ÍNDICE
INSTRUCCIONES DE SEGURIDAD ......................................................................................................... 3!
DESCRIPCIÓN .......................................................................................................................................... 4!
PLATINA DE EXPANSIÓN........................................................................................................................ 5!
ACCESORIOS ........................................................................................................................................... 5!
CONEXIÓN ELÉCTRICA........................................................................................................................... 5!
PEDAL ....................................................................................................................................................... 5!
PRENSATELAS......................................................................................................................................... 6!
REEMPLAZAR LA AGUJA ....................................................................................................................... 6!
SELECCIÓN DE AGUJA E HILO.............................................................................................................. 7!
BOBINADO DE HILO ................................................................................................................................ 7!
CAJA DEL CARRETE ............................................................................................................................... 8!
PONER EL HILO SUPERIOR.................................................................................................................... 9!
DESLIZAR EL HILO INFERIOR (HILO DEL CARRETE) ....................................................................... 10!
AJUSTAR LA TENSIÓN DEL HILO........................................................................................................ 10!
SELECCIONAR PATRÓN ....................................................................................................................... 11!
COSTURA RECTA .................................................................................................................................. 11!
COSTURA OCULTA................................................................................................................................ 12!

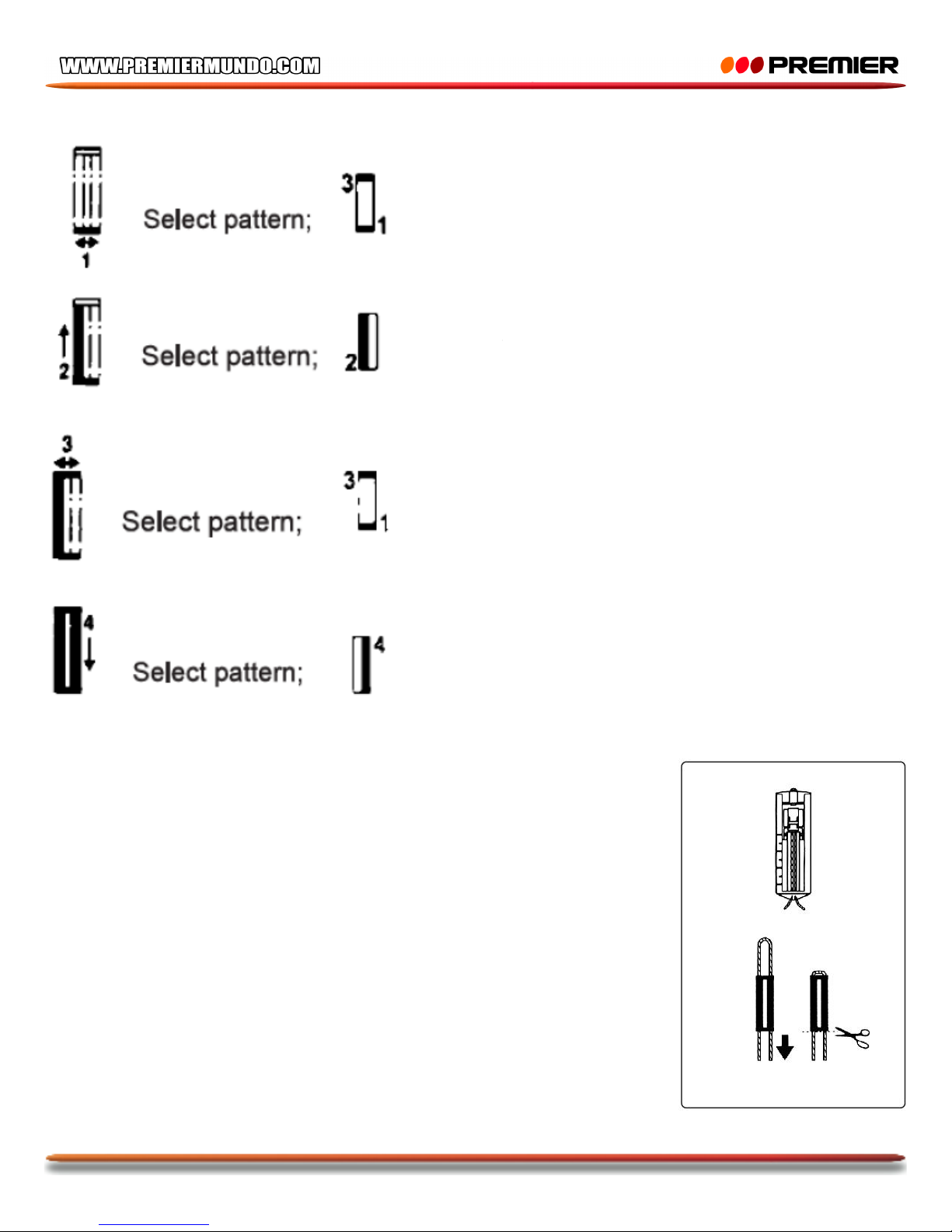

COSER OJALES ..................................................................................................................................... 12!
COSER ORIFICIOS DE LOS BOTONES ................................................................................................ 13!
COSER BOTONES.................................................................................................................................. 14!
COSER CREMALLERAS ........................................................................................................................ 14!
REEMPLAZAR EL BOMBILLO............................................................................................................... 15!
LIMPIEZA................................................................................................................................................. 15!
RESOLUCIÓN DE PROBLEMAS ........................................................................................................... 16!

P-2
PRECAUCIÓN
RIESGO DE CHOQUE
ELÉCTRICO , NO ABRA
Precaución: Para reducir el riesgo de choque eléctrico, no
retire la cubierta, no hay partes manipulables por el usuario al
interior de la unidad. Refiera todo mantenimiento o
intervención técnica a personal técnico calificado.
Este símbolo indica la existencia de voltaje peligroso al
interior de esta unidad, que constituye un riesgo de choque
eléctrico.
Este símbolo indica que hay importantes instrucciones de
operación y mantenimiento en la literatura que acompaña a
esta unidad.
LÍNEAS DE SERVICIO AL CLIENTE PREMIER
Venezuela:
0800 – ELECTRIC (353-2874)
Panamá:
300-5185
Sitio Web:
www.premiermundo.com
E-mail:
[email protected]
NOTA
Nos reservamos el derecho de modificar las especificaciones, características y/u operación de este
producto sin previo aviso, con el fin de continuar las mejoras y desarrollo del mismo.

P-3
INSTRUCCIONES DE SEGURIDAD
•La máquina de coser está diseñada para uso doméstico. No la utilice en exteriores.
•No deje la máquina de coser sin atención después de que la haya conectado.
•Si necesita reemplazar la bombilla, asegúrese de que sea una bombilla igual de 15W.
•Mantenga la máquina de coser fuera del alcance de los niños.
•No utilice la máquina de coser si observa que el cable de poder está dañado o presenta alguna otra
falla de funcionamiento. Haga que la máquina sea revisada.
•No bloquee las rejillas de ventilación.
•No permita que se introduzcan objetos dentro de las aberturas.
•Apague y desconecte la máquina de coser después de utilizarla.
•Mantenga los dedos alejados de las partes móviles, en especial de la aguja.
•Utilice la placa adecuada para la aguja para evitar que se rompa.
•Nunca utilice una aguja que se encuentre doblada.
•No empuje ni hale las prendas cuando las esté cosiendo para evitar que la aguja se rompa.
•No intente reparar la unidad usted mismo. Remita toda revisión, mantenimiento y reparación a
personal de servicio técnico calificado.

P-4
DESCRIPCIÓN
1. Botón de ajuste para la tensión del hilo
2. Palanca elevadora
3. Cortadora de hilo
4. Placa frontal
5. Prensatelas
6. Placa de la aguja
7. Platina de expansión
8. Botón para selección de patrón
9. Rueda de regulación para hilo de carrete completo
10. Cubierta frontal
11. Botón de pespunte
12. Base de la aguja
13. Husillo de carrete
14. Base de carrete
15. Rueda manual
16. Interruptor
17. Conector
18. Soporte
19. Palanca elevadora
20. Pedal
21. Cable eléctrico

P-5
PLATINA DE EXPANSIÓN
Esta platina puede expandir el área de trabajo al coser.
Es fácil de retirar y se utiliza como una base para coser.
Para quitarla y ponerla observe la figura.
Las ventajas de esta pieza son:
•Evita que se amontone la tela en la parte delantera
de la aguja al coser un bolsillo, un pliegue o un hacer
un dobladillo;
•Ideal para coser mangas, hacer dobladillos, pierna
del pantalón y otras prendas circulares;
•Ideal para coser prendas en la rodilla y en el codo y
para prendas de vestir de niños.
ACCESORIOS
1. Prensatelas de cremallera
2. Prensatelas de botón
3. Prensatelas de ojal
4. Tijeras de ojal
5. Destornillador
6. Carrete
7. Aguja de coser
8. Aceite lubricante
9. Placa de cobertura
10. Fieltro
CONEXIÓN ELÉCTRICA
Antes de conectar la máquina de coser, asegúrese de
que el voltaje de la máquina de coser corresponde con el
del área donde la va a conectar. Observe la ilustración
sobre la conexión eléctrica.
PEDAL
Usted puede controlar la velocidad de la máquina de
coser por medio del pedal, presionándolo para obtener
mayor velocidad.

P-6
PRENSATELAS
RETIRARLO
Para retirar el prensatelas levante la barra de la aguja a la
posición superior con la rueda manual, levante el prensatelas
y presione la palanca en la parte posterior de la manija el
prensatelas, y retire el prensatelas.
COLOCARLO
Para colocarlo de nuevo en su lugar, coloque el prensatelas
con el pasador apuntando hacia la ranura, baje la palanca de
elevación, y el prensatelas quedará en posición.
REEMPLAZAR LA AGUJA
1. Gire la rueda manual para elevar la barra de la aguja a la
posición superior.
2. Suelte el tornillo “A” en el soporte de la aguja y retire la
aguja.
3. Sostenga la aguja nueva con la parte plana de la aguja
apuntando al orificio inferior que sostiene la aguja. “B” en
la figura.
4. Introduzca la nueva aguja hacia arriba para que encaje
con la clavija “C”.
5. Apriete el tornillo “A”.
La aguja debe permanecer en excelentes condiciones.
Reemplácela (desconectando primero el cable de poder para
evitar accidentes) en caso de presentarse las siguientes
situaciones:
A. Aguja doblada
B. Aguja rota
C. Punta roma de la aguja

P-7
SELECCIÓN DE AGUJA E HILO
Aguja No.
Prenda
Especificación de hilo
de algodón
Especificación de hilo
de seda
No. 70 (#10)
Crepe de China
70-80
100-140
No. 80 (#12)
Popelina, seda pura
50-60
80-100
No. 80-90 (#12-14)
Lana, algodón
40-50
60-70
No. 90-110 (#14-16)
Lana
30-40
50-60
No. 90-120 (#14-18)
Dril
30
45-50
Puntada de resorte No.
70 (#10)
Tejido de punto
70-80
100-140
BOBINADO DE HILO
1. Coloque el carrete en el husillo y
saque una tira de hilo.
2. Pase el hilo por el soporte.
3. Coloque el hilo en el orificio del
carrete y ajuste el carrete en el
husillo.
4. Coloque el husillo del carrete
hacia la derecha.
5. Sostenga el hilo con la mano.
6. Presione suavemente el pedal
para enrollar el hilo unas 10
vueltas, y luego siga enrollando
hasta que quede casi al 80%.
7. Corte el hilo.
8. Coloque el husillo del carrete de
regreso hacia la izquierda y
retire el carrete.
Nota
•El bobinado debe hacerse sin
separar la estructura de coser
(de tal forma que la rueda
manual no gire).
•El husillo de bobinado debe
regresar a la posición original
antes de comenzar a coser.

P-8
CAJA DEL CARRETE
La aguja de coser debe elevarse a la posición superior utilizando la rueda manual antes de armar o
desarmar la caja del carrete. Este procedimiento debe hacerlo con el cable de poder desconectado.
1. Levante la tapa de la platina inferior.
2. Hale y sostenga la cajita del carrete “a” con los dedos.
3. Coloque el carrete en la cajita en la posición que indica la figura para que al coser gire en la
dirección correcta.
4. Coloque el hilo en la muesca y hale 10 cm.
5. Hale y sostenga la palanca “a” de la cajita del carrete.
6. Coloque el carrete en el ganchito (el orificio “b” del carrete debe mirar hacia el eje del ganchito “e”, y
el ganchito “c” de la cajita debe mirar hacia la muesca “d”).

P-9
PONER EL HILO SUPERIOR
Este procedimiento debe hacerlo con el cable de poder desconectado.
1. Gire la rueda manual en el sentido contrario a las manecillas del reloj, para colocar la palanca de
elevación en la posición superior.
2. Levante la palanca elevadora.
3. Coloque el rollo de hilo en la base.
4. Pase el hilo por el soporte y hale como lo indica la figura.
5. Enhebre el hilo.
6. Deslice por el orificio de la palanca de elevación y luego hale hacia abajo.
7. Coloque el gancho de enhebrar del soporte de la aguja en el hilo, y cruce la aguja a través del
orificio del lado del operador hasta el otro lado.
8. Hale de 15 a 20 cm y córtelo con el cortador de hilo en la platina.
