PRETUL ESMA-4-1/2P5 User manual

Manual
Angle grinder
ESMA-4-1/2P5
ModelCode
ESMA-4-1/2P5
Applies for:
28236
Power Disc
0.7 Hp 41/2”
ENGLISH
ESPAÑOL
CAUTION Read this manual thoroughly
before using the tool.

2
ESMA-4-1/2P5
3
3
4
5
7
7
8
9
10
11
12
CAUTION

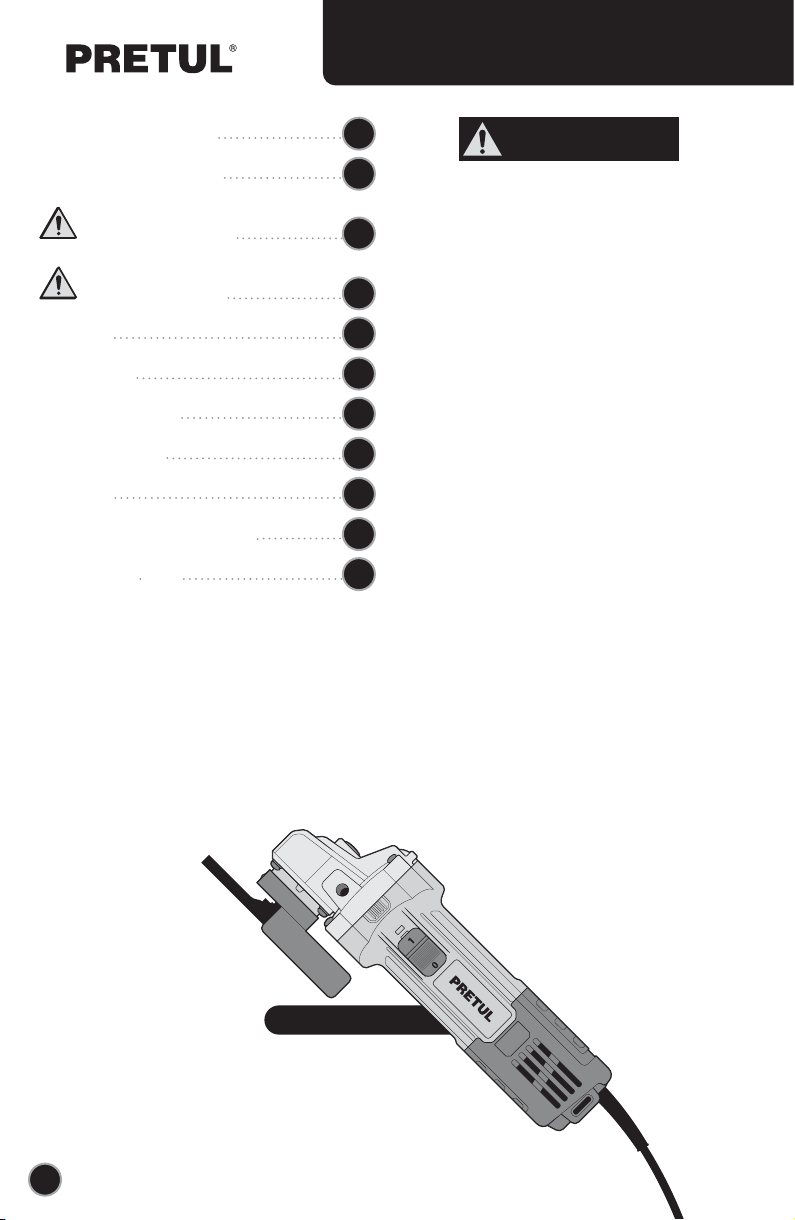

Contents
Keep this manual for future references.
The illustrations in this manual are for reference
only. They might be different from the real tool.
To gain the best performance of
the tool, prolong the duty life,
make the Warranty valid if
necessary, and to avoid hazards
of fatal injuries please read and
understand this Manual before
using the tool.
Technical Data
Power Requirements
General power tool safety warnings
Safety warnings for angle grinders
Parts

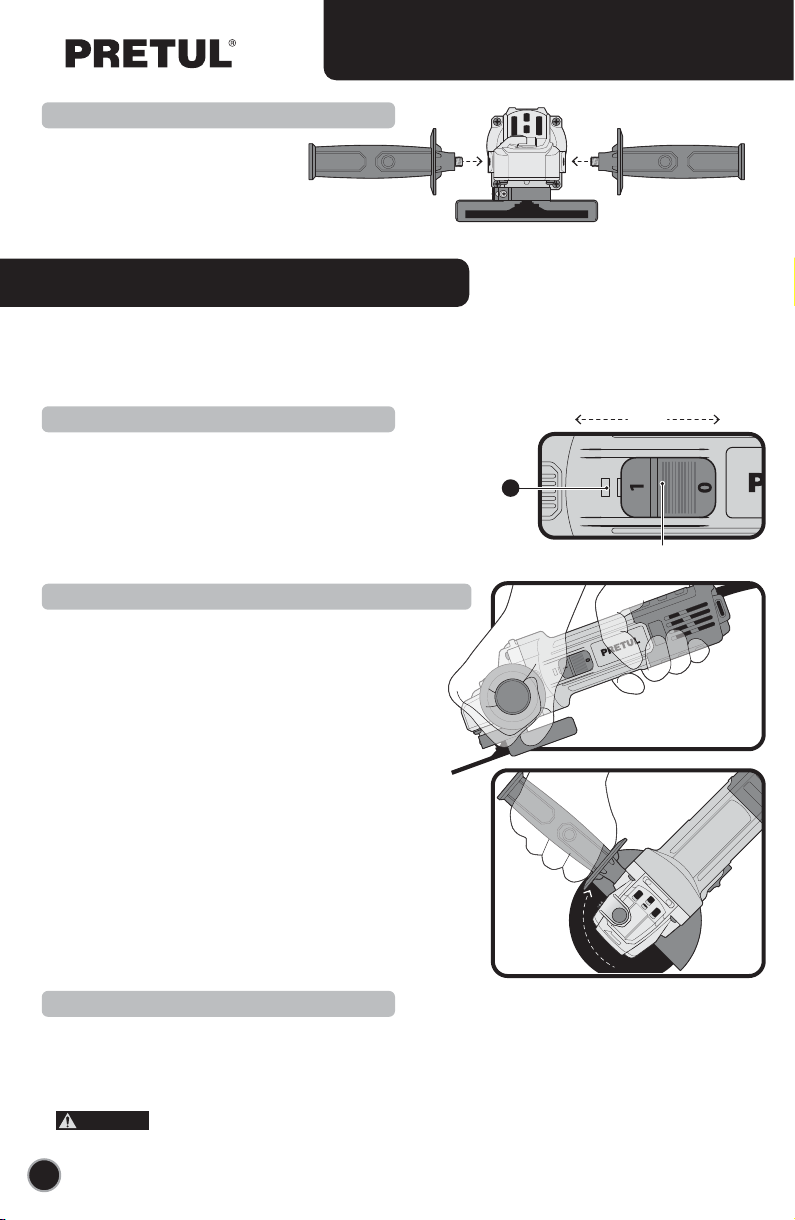

Assembly
Start Up
Maintenance

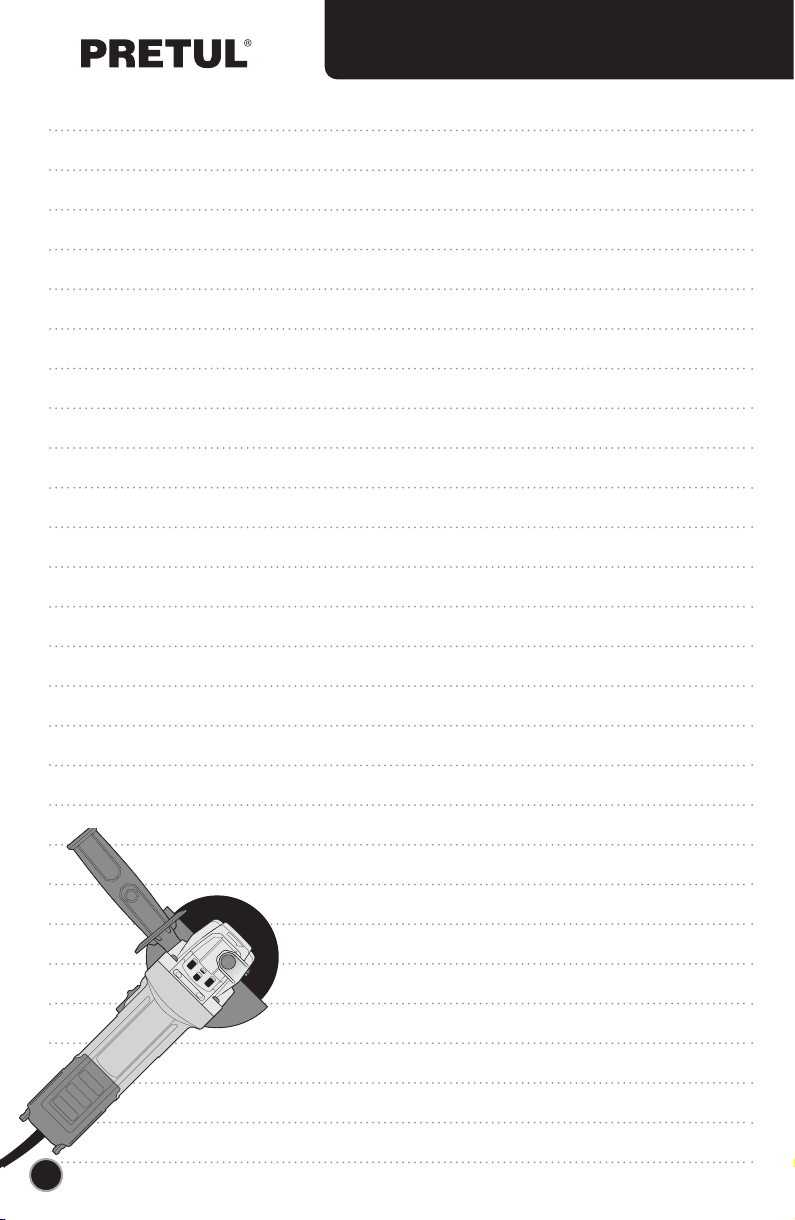

Notes
Authorized Service Centers
Warranty Policy
ENGLISH

Avoid the risk of electric shock or severe injury. When the power cable gets damaged
it should only be replaced by the manufacturer or at a Authorized Service Center.
The build quality of the electric insulation is altered if spills or liquid gets into the tool while in use.
Do not expose to rain, liquids and/or dampness.
Before gaining access to the terminals all power sources should be disconnected.
WARNING
WARNING
Power Requirements
3
ESMA-4-1/2P5
28236
4 1/2”
Class II
60 Hz
Angle grinder
18 AWG x 2C with insulating temperature of 221 °F
20 minutes work per 10 minutes idle.
Maximum 1 and a half hour per day.
4 A
0.7 Hp
Code
Description
Discs
Voltage
Frequency
Current
Power
Speed
Duty cycle
Conductors
Insulating IP20
IP Grade:
Power cord grips used in this product: Type “Y”.
Build quality: Reinforced Insulation
Thermal insulation on motor winding: Class B
127 V
Technical Data
from 0 A and up to 10 A
from 10 A and up to 13 A
from 13 A and up to 15 A
from 15 A and up to 20 A
18 AWG(*)
16 AWG
14 AWG
8 AWG
16 AWG
14 AWG
12 AWG
6 AWG
3 (one grounded)
from 6 ft to 49 ft | higher than 49 ft
Ampere
Capacity Number of Conductors Extension gauge
*It is safe to use only if the extensions have a built-in artifact for over current protection.
AWG = American Wire Gauge. Reference: NMX-J-195-ANCE
Tools with double insulation and reinforced insulation are
equipped with a polarized plug (one prong is wider than the other). This plug will
only fit in the right way into a polarized outlet. If the plug cannot be introduced
into the outlet, reverse the plug. If it still doesn’t fit, call a qualified electrician to
install for you a polarized outlet. Do not alter the plug in any way. Both types of
insulation eliminates the need of both a grounded third power cord with three
prongs or a grounded power connection.
When using an extension cable, verify the gauge is enough for the power that your product needs. A lower
gauge cable will cause voltage drop in the line, resulting in power loss and overheating. The following table shows the right
size to use depending on cable’s length and the ampere capability shown in the tool’s nameplate. When in doubt use the
next higher gauge.
WARNING
WARNING
ENGLISH
WARNING When operating power tools outdoors, use a grounded
extension cable labeled “For Outdoors Use”. These extensions are especially designed
for operating outdoors and reduce the risk of electric shock.
11 000 RPM 5/8-11-UNC-1A
Screwed thread size

4
Work area
Keep your work area clean, and well lit.
Cluttered and dark areas may cause accidents.
Never use the tool in explosive atmospheres, such as in the
presence of flammable liquids, gases or dust.
Sparks generated by power tools may ignite the flammable material.
Keep children and bystanders at a safe distance while operating
the tool.
Distractions may cause loosing control.
Electrical Safety
The tool plug must match the power outlet. Never modify
the plug in any way. Do not use any adapter plugs with
grounded power tools.
Modified plugs and different power outlets increase the risk of electric shock.
Avoid body contact with grounded surfaces, such as pipes,
radiators, electric ranges and refrigerators.
The risk of electric shock increases if your body is grounded.
Do not expose the tool to rain or wet conditions.
Water entering into the tool increases the risk of electric shock.
Do not force the cord. Never use the cord to carry, lift or unplug
the tool. Keep the cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of electric shock.
When operating a tool outdoors, use an extension cord suitable
for outdoor use.
Using an adequate outdoor extension cord reduces the risk of electric shock.
If operating the tool in a damp location cannot be avoided, use
a ground fault circuit interrupter (GFCI) protected supply.
Using a GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and use common sense
when operating a tool. Do not use a power tool while you are
tired or under the influence of drugs, alcohol or medication.
A moment of distraction while operating the tool may result in personal injury.
Use personal protective equipment. Always wear eye
protection.
Protective equipment such as safety glasses, anti-dust mask, non-skid shoes,
hard hats and hearing protection used in the right conditions significantly
reduce personal injury.
Prevent unintentional starting up. Ensure the switch is in the
“OFF” position before connecting into the power source and /
or battery as well as when carrying the tool.
Transporting power tools with the finger on the switch or connecting power
tools with the switch in the “ON” position may cause accidents.
Remove any wrench or vice before turning the power tool on.
Wrenches or vices left attached to rotating parts of the tool may result in personal
injury.
Do not overreach. Keep proper footing and balance at all times.
This enables a better control on the tool during unexpected situations.
Dress properly. Do not wear loose clothing or jewelry. Keep
hair, clothes and gloves away from the moving parts.
Loose clothes or long hair may get caught in moving parts.
If you have dust extraction and recollection devices connected
onto the tool, inspect their connections and use them correctly.
Using these devices reduce dust-related risks.
Power Tools Use and Care
Do not force the tool. Use the adequate tool for your
application.
The correct tool delivers a better and safer job at the rate for which it was designed.
Do not use the tool if the switch is not working properly.
Any power tool that cannot be turned ON or OFF is dangerous and should be
repaired before operating.
Disconnect the tool from the power source and / or battery
before making any adjustments, changing accessories or
storing.
These measures reduce the risk of accidentally starting the tool.
Store tools out of the reach of children. Do not allow persons
that are not familiar with the tool or its instructions to
operate the tool.
Power tools are dangerous in the hands of untrained users.
Service the tool. Check the mobile parts are not misaligned or
stuck. There should not be broken parts or other conditions that
may affect its operation. Repair any damage before using the
tool.
Most accidents are caused due to poor maintenance to the tools.
Keep the cutting accessories sharp and clean.
Cutting accessories in good working conditions are less likely to bind and are
easier to control.
Use the tool, components and accessories in accordance with
these instructions and the projected way to use it for the type of
tool when in adequate working conditions.
Using the tool for applications different from those it was designed for, could
result in a hazardous situation.
Service
Repair the tool in a Authorized Service Center
using only identical spare parts.
This will ensure that the safety of the power tool is maintained.
General power tool
safety warnings
WARNING! Read carefully all safety warnings and instructions listed below. Failure to comply with any of
these warnings may result in electric shock, fire and / or severe damage. Save all warnings and instructions for
future references.
ENGLISH
This tool is in compliance with
the Official Mexican Standard
(NOM - Norma Oficial Mexicana).

5
15° to 30°
ENGLISH
Safety warnings for angle grinders
This power tool is intended to function as a cutting tool. Read all safety warnings, instructions
and specifications provided.Failure to follow the instructions outlined below may result in
electric shock, fire and/or serious injury:
• Never use discs with bigger diameter
than the size required in the tool.
• Use only discs or accessories than
11 000 RPM speeds.
The rated speed of the accessory must be at least equal to
the maximum speed marked on the tool. Accessories
running faster than their rated speed may break and
become detached.
• Use only discs or accessories with an
orifice that fits perfectly in the tool spindle.
• Use only discs or accessories specifically
designed for the chosen material.
Keep present people at a safe distance from the work area.
Anyone entering the work area should wear personal
protective equipment.
• Set apart some time and assess the job you are about to
do. Pay attention to all the necessary cautions before
starting to grind.
• Remove all the fastening wrenches from
the tool. Otherwise they can shoot away causing sever
injuries to the user.
• Double-check the guard. It should be
perfectly fastened and in good working condition. Do not
use the tool without a guard. Fragments of workpieces or a
broken accessory can break off and cause damage beyond
the immediate area of operation.
• Double-check the disc. It should not be
broken or cracked. Tap the disc gently with a wooden
hammer and listen for a strange sound to learn if is
cracked.
• Before plugging the tool, see if is in the
OFF position. Otherwise the tool could start unexpectedly
causing severe injuries.
• Run the tool 30 seconds before using,
to detect important vibration or any type of unusual
movement. If detected, unplug the tool and take it to a
Authorized Service Center.
• See if the disc rotates freely.
• Do not tighten the disc. It could brake.
• To work with small work pieces fasten
with wrenches. Never use your hands to hold the piece.
Do not place saw discs for wood or a
serrated blade. Such blades create frequent kickbacks and
loss of control.
• Wear safety glasses, gloves
and an apron when using the tool.
• Keep the power cable or extension
in the back of the tool. Avoid accidentally damaging the
cables with the disc.
• If control of the power tool is lost, the cable may be cut
or tangled and the operator's arm or hand may be pulled
toward the rotary attachment.
• Never hold the tool by the power
cable. Hold by the housing or auxiliary handle.
• Hold the tool by the isolated parts.
The cutting tool could come into contact with hidden
wiring or its own cable. Making contact with a “live” wire
causes the metal parts to electrify and give an electric
shock to the user.
• Never let go of the power tool until the attachment
comes to a complete stop.
• Never hit the work surface with the disc.
• To get the best result with the grinding
process, the inclination of the disc and the working
surface should have an angle measuring 15° to 30°
• When the disc is rotating never use the
spindle lock to stop it. It is very dangerous and may cause
injuries to the user.
• Do not touch the disc or the working
piece after grinding. Wait for them to cool down. Never
try to cool them down using water or oil.
• Before checking, adjusting or
changing discs, double-check the tool is not plugged in.
• Do not use the power tool near flammable materials.
• Do not operate the tool while it is being transported to
your side.
• Sparks caused when grinding may be
dangerous. Use caution. Make sure sparks do not get into
contact with skin or flammable substances.
• Gradually clean the tool's vents. The motor fan directs
dust into the housing and excessive accumulation of
metal dust can cause an electrical hazard.
• Do not use accessories that require liquid refrigerants.
The use of water or other liquid refrigerants can result in
an electric shock.
CAUTION
CAUTION
CAUTION
CAUTION
CAUTION
CAUTION
CAUTION
CAUTION
CAUTION
CAUTION
WARNING WARNING
WARNING
WARNING
WARNING
WARNING
WARNING
DANGER
DANGER
DANGER
DANGER
DANGER
Select the right disc
Before operating the grinder
While operating the grinder
Right way to operate the grinderWrong way to operate the grinder
• Do not start the tool when the disc is
touching the work piece.
The outer diameter and
thickness of the accessories
must be within the assigned
capacity.
Incorrectly sized accessories
cannot be properly protected
or controlled.
For best results use 4 1/2”
(115 mm) cutting discs with
1 mm - 6.4 mm thickness
Operations for which this
power tool is not designed
may result in an accident and
cause personal injury.
It is not recommended to use
this power tool in operations
such as sanding, brushing or
polishing
Do not use accessories that
are not specifically designed
and recommended by the
manufacturer.

6ENGLISH
Safety warnings for
angle grinders
KICKBACK (Sharp Recoil)
Kickback (sharp recoil) is a sudden reaction when a
rotating wheel, backrest, brush, or other accessory gets
stuck or snagged. Stalling or snagging causes rapid stalling
of the rotary attachment which in turn causes the power
tool to be forced uncontrollably in the direction opposite
to the rotation of the attachment at the working point.
An abrasive disc jams into the workpiece, the edge of the
contacting disc can be pinched into the surface of the
material causing the disc to stop, creating a kickback
(sudden recoil). The disc may break and the fragments
may jump in the direction of or away from the operator,
depending on the direction of disc movement at the point
of jamming.
Kickback can occur as a result of misuse of power tools
and/or improper operating procedures or conditions and
can be avoided by taking the precautions listed below:
a) Keep a firm grip on the power tool. Maintain your
body and arm so that they can resist the forces of
kickback. Always use the auxiliary handle, if provided,
for maximum control over kickback or the reaction of
the torsional movement of the engine during starting.
The operator can control the torsional movement and the
kickback forces if the appropriate precautions are taken;
b) Never place your hand near the rotating
attachment.
The accessories may kick back in your hand;
c) Do not place your body in the area where the power
tool can move if kickback (sudden recoil) occurs.
This will propel the power tool in the opposite direction of
disc movement at the point of engagement or binding;
d) Take special care when working on corners, sharp
edges, among others. Avoid bouncing and jamming of
the attachment.
When working corners, sharp edges, or bouncing, can
cause the attachment to jam and result in loss of control
of the power tool or kickback (sudden recoil) of the
power tool.
Specific safety for grinding and
cutting operations with abrasives
a) Use only disc types that are recommended for the
specific power tool and the specific tool holder that is
designed for the selected disc.
Discs that are not designed for the power tool cannot be
properly protected and are unsafe;
b) The grinding surface of discs with a sunken center
must be installed below the plane of the guard.
An improperly installed disc may project burrs outside the
plane of the guard and cannot be properly protected;
c) The guard must be securely fastened to the power
tool and positioned to provide maximum safety, so
that the least amount of the blade is exposed to the
operator.
Do not use damaged accessories. Before each use inspect
the accessories. * Check abrasive discs for damage.
* Check backing pads for cracks, tears or excessive wear
After inspecting and installing the accessory, operate the
tool at maximum speed without charge for one minute.
Damaged accessories usually break during this periodo of
time.
Do not use accessories that are not specifically designed
and recommended by the manufacturer. The fact that the
accessory may be installed on the power tool does not
ensure safe operation.
d) Discs should be used only for their recommended
applications. For example: do not grind with the side of
a cut-off wheel.Abrasive discs are used for perfect
grinding. If lateral forces are applied, they can break;
e) Always use flanges in perfect condition, of the correct
size according to the shape of the selected disk.
A flange with the correct characteristics supports the disc,
which reduces the possibility of disc rupture. The flanges
for cut-off wheels can be different from the flanges for
grinding wheels;
f) Do not use worn out disks from larger or higher
capacity tools
Disks that are designed for larger or higher capacity tools
are not suitable for the increased speed that occurs in the
operation of a smaller size or capacity tool and may
defragment.
Additional safety warnings for
abrasive cutting operations
a) Avoid locking or applying excessive pressure to the
abrasive cut-off wheel. Do not attempt to make an
excessively deep cut.
Applying excessive force to the disc increases the load on
the power tool and the susceptibility to deformation in the
cutting area and increases the possibility of kickback
(sudden recoil) or blade breakage;
b) Do not place your body in line and behind the
rotating disc.
When the disc, at the point of operation, is aligned with
your body, the possibility of a kickback (sudden recoil) can
propel the spinning disc and the power tool directly against
you;
c) When disc operation is interrupted or cutting stops
for any reason, turn off the power tool and keep it
stationary until the disc comes to a complete stop. Do
not attempt to remove the blade while it is in motion, as
this may cause kickback (sudden recoil ) or similar
effect.
Investigate and complete corrective actions to eliminate the
cause of the spin interruption;
d) Do not restart the cutting operation on the
workpiece. Allow the blade to reach maximum speed
off the workpiece and carefully restart cutting.
The abrasive cut-off disc can jam, move upwards or
produce a kickback if cutting is restarted on the workpiece;
e) Support large workpieces on presses or clamping
brackets to reduce the risk of the abrasive cut-off disc
becoming trapped or of kickback (sudden recoil).
Large pieces tend to sink under their own weight. Brackets
should be placed under the workpiece near the cutting line
and near the edge of the workpiece on both sides of the
abrasive cut-off wheel;
f) Be careful when making a "very small cut" in walls or
other blind areas or where there is no visibility of
internal components.
The protruding abrasive cutting disc can cut through gas or
water pipes, electrical wiring, or objects that may cause
kickback (sudden recoil).
WARNING
WARNING
DANGER

Fixing screw
Auxiliary
handle
Disc
Protective
guard
Spindle
lock
Lock nut
wrench
Inner
flange
Inner
flange
Outer
flange
Angle grinder
cutter head
Outer
flange
Spindle
lock
Spindle
lock
Auxiliary handle
assembling orifice
Protective
guard
Protective
guard
Switch
Switch
Handle Lock nut
wrench
(included)
Abrasive Disc
4 1/2”
included
Disc
Power
cord
Ventilation
slots
Assembly
7
Parts
Protective guard assembly
Disc assembly
ENGLISH
1
Protective
guard
Slot
1. Fit the inner flange onto the axis.
2. Set the disc onto the inner flange.
3. Set the outer flange onto the axis.
4. Press the axis lock into the grinder head.
5. Screw the outer flange with the lock nut wrench until securely fastened.
The axis lock should only be used to change discs.
Never to stop the disc while rotating.
The threaded mounting of the accessories must match the spindle thread.
Accessories that do not match the installation fixtures on the tool will cause
unbalance, excessive vibration and or may cause loss of control.
• Using a cross screwdriver, loosen the set screw so that the inside of the guard passes
freely over the slots in the cover.
• Match both cantilevered parts inside the protective guard with the corresponding slots
in the axis cover.
• Turn 180° into the opposite position. Push down until it bottoms out against the cover.
• Fix pushing the bracket lever.
2
35
DANGER
5/8-11-UNC-1A
4
Ventilation mesh

Switch
Start Stops
8
Start Up
How to correctly hold the tool
Always hold the tool with both hands. One hand holds the
handle and the other hand holds the auxiliary handle. Use
care not to obstruct the vent slots.
• To grind: To get better results hold the tool 15° to 30°
regarding the work piece. Make forward-backward
movement applying a slight pressure with a steady rhythm.
The work piece will not get too hot and will not have any
discoloration. Also no rough edged will be produced.
• To cut: Do not press, tilt or oscillate the tool. Work with
steady speed. The disc shall turn always in a counter wise
direction regarding the cutting movement. Never in a
different direction, otherwise the tool will shoot out
uncontrolled.
To cut hard stones is advisable using a diamond-cutting disc.
If the tool or an accessory is dropped, inspect for damage or
install an undamaged accessory. After inspecting and
installing an accessory, stand clear and keep bystanders
away from the plane of the rotating accessory, run the power
tool at full speed with no load for one minute. Accessories
with damage will usually break in this time.
Starting
• Connect the plug to the power outlet.
• Press the switch rear side and push it forwards to start the
grinder.
• For continuous operation push the switch until it stops in the
tool’s housing notch (C).
• To stop using it, press the rear side of the switch. It will get
released and turn back to the off position stopping the tool motor.
Auxiliary handle assembly
• For a safe operation use the auxiliary
handle. Fit the auxiliary handle onto
one of the two mounting orifices to
make the job easier.
The angle grinder is a manual power tool. It is used to grind and cut steel, pipes, angled iron, bricks, tiles stone and/or
ceramic pieces. To remove burr from metal surfaces, to level and to smooth down solder.
• Work with the disc in the right position to prevent damaging it.
• Press on the work piece using less pressure than the tool weight to prevent overload damaging
the motor or the disc.
• After installing a new disc allow it to turn idle at least one minute. If the disc vibrates, replace
immediately.
• Avoid working with soft wood or metal such as lead. These materials saturate
the disc very quickly and damage it.
Assembly
Useful advise
C
ENGLISH
CAUTION

• Carbon Brushes should be periodically checked and
when worn, replaced always in a
Authorized Service Center.
• After replacing the carbon brushes request to inspect
if the new carbon brushes can move freely in the
carbon housing. Also request to run the tool 5 minutes
to make even the contact with the carbon brushes and
the commuter.
• Use only original spare carbons
specifically designed with the hardness and resistance
adequate for each type of motor. Carbons that are out
of specification could damage the motor.
• Both carbons should be changed simultaneously.
For better results, it is recommended to use grinding
and/or cutting disc to 4-1/2"
Use only spare parts and accessories recommended by
the manufacturer. In the event the tool is not working
repairs should be carried in a
Authorized Service Center.
Repairs
• Disconnect the plug from the power outlet before cleaning.
• Never use water or other type of liquids. Use only a brush.
• Clean after each use with compressed air or a brush. Pay special attention to
the ventilation slots.
• Double-check the entire tool`s components are properly fixed.
• The housing shall not be cracked or damaged.
• Double-check the power cable is not cut or peeled.
• After a prolonged use the grease from the head of the tool must be changed
at an Authorized Service Center .
9
Carbon brush replacement
ENGLISH
Maintenance
Store the tool neatly in a dry place. Protect against
dust and water.
Storage

10
Notes
ENGLISH

11
ENGLISH
Authorized Service Centers
In the event of any problem contacting a Authorized Service Center, please see our webpage
www.truper.com to get an updated list, or call our toll-free numbers 800 690-6990 or 800 018-7873 to get
information about the nearest Service Center.
AGUASCALIENTES
BAJA
CALIFORNIA
BAJA
CALIFORNIA SUR
CAMPECHE
CHIAPAS
CHIHUAHUA
MEXICO
CITY
COAHUILA
COLIMA
DURANGO
ESTADO DE
MÉXICO
GUANAJUATO
GUERRERO
HIDALGO
JALISCO
MICHOACÁN
MORELOS
NAYARIT
NUEVO LEÓN
OAXACA
PUEBLA
QUERÉTARO
QUINTANA ROO
SAN LUIS
POTOSÍ
SINALOA
SONORA
TABASCO
TAMAULIPAS
TLAXCALA
VERACRUZ
YUCATÁN
DE TODO PARA LA CONSTRUCCIÓN
GRAL. BARRAGÁN #1201, COL. GREMIAL, C.P. 20030,
AGUASCALIENTES, AGS. TEL.: [phone]
SUCURSAL TIJUANA
AV. LA ENCANTADA, LOTE #5, PARQUE INDUSTRIAL EL
FLORIDO II, C.P 22244, TIJUANA, B.C.
TEL.: [phone]
FIX FERRETERÍAS
FELIPE ÁNGELES ESQ. RUIZ CORTÍNEZ S/N, COL. PUEBLO
NUEVO, C.P. 23670, CD. CONSTITUCIÓN, B.C.S.
TEL.: [phone]
TORNILLERÍA Y FERRETERÍA AAA
AV. ÁLVARO OBREGÓN #324, COL. ESPERANZA
C.P. 24080 CAMPECHE, CAMP. TEL.: [phone]
FIX FERRETERÍAS
AV. CENTRAL SUR #27, COL. CENTRO, C.P. 30700,
TAPACHULA, CHIS. TEL.: [phone]
SUCURSAL CHIHUAHUA
AV. SILVESTRE TERRAZAS #128-11, PARQUE INDUSTRIAL
BAFAR, CARRETERA MÉXICO CUAUHTÉMOC, C.P. 31415,
CHIHUAHUA, CHIH. TEL. [phone]
FIX FERRETERÍAS
EL MONSTRUO DE CORREGIDORA, CORREGIDORA # 22,
COL. CENTRO, C.P. 06060, CUAUHTÉMOC, CDMX.
TEL: [phone]
SUCURSAL TORREÓN
CALLE METAL MECÁNICA #280, PARQUE INDUSTRIAL
ORIENTE, C.P. 27278, TORREÓN, COAH.
TEL.: [phone]
BOMBAS Y MOTORES BYMTESA DE MANZANILLO
BLVD. MIGUEL DE LA MADRID #190, COL. 16 DE
SEPTIEMBRE, C.P. 28239, MANZANILLO, COL.
TEL.: [phone]
TORNILLOS ÁGUILA, S.A. DE C.V.
MAZURIO #200, COL. LUIS ECHEVERRÍA, DURANGO,
DGO.TEL.: [phone]
SUCURSAL CENTRO JILOTEPEC
PARQUE INDUSTRIAL 1, PARQUE INDUSTRIAL JILOTEPEC,
JILOTEPEC, EDO. DE MÉX. C.P. 54257.
TEL: [phone] EXT. 5728 Y 5102
CÍA. FERRETERA NUEVO MUNDO S.A. DE C.V.
AV. MÉXICO - JAPÓN #225, CD. INDUSTRIAL, C.P. 38010,
CELAYA, GTO. TEL.: [phone] / 79 / 80 / 88
CENTRO DE SERVICIO ECLIPSE
CALLE PRINCIPAL MZ.1 LT. 1, COL. SANTA FE, C.P. 39010,
CHILPANCINGO, GRO. TEL.: [phone]
FERREPRECIOS S.A. DE C.V.
LIBERTAD ORIENTE #304 LOCAL 30, INTERIOR DE PASAJE
ROBLEDO, COL. CENTRO, C.P. 43600, TULANCINGO,
HGO. TEL.: [phone]
SUCURSAL GUADALAJARA
AV. ADOLFO B. HORN # 6800, COL: SANTA CRUZ DEL
VALLE, C.P.: 45655, TLAJOMULCO DE ZUÑIGA, JAL.
TEL.: [phone] AL 90
FIX FERRETERÍAS
AV. PASEO DE LA REPÚBLICA #3140-A, COL.
EX-HACIENDA DE LA HUERTA, C.P. 58050, MORELIA,
MICH. TEL.: [phone]
FIX FERRETERÍAS
CAPITÁN ANZURES #95, ESQ. JOSÉ PERDIZ, COL.
CENTRO, C.P. 62740, CUAUTLA, MOR.
TEL.: [phone]
HERRAMIENTAS DE TEPIC
MAZATLAN #117, COL. CENTRO, C.P. 63000, TEPIC, NAY.
TEL.: [phone]
SUCURSAL MONTERREY
CARRETERA LAREDO #300, 1B MONTERREY PARKS,
COLONIA PUERTA DE ANÁHUAC, C.P. 66052, ESCOBEDO,
NUEVO LEÓN, TEL.: [phone]
FIX FERRETERÍAS
AV. 20 DE NOVIEMBRE #910, COL. CENTRO, C.P. 68300,
TUXTEPEC, OAX. TEL.: [phone]
SUCURSAL PUEBLA
AV PERIFÉRICO #2-A, SAN LORENZO ALMECATLA,
C.P. 72710, CUAUTLACINGO, PUE.
TEL.: [phone] / 84 / 85 / 86
ARU HERRAMIENTAS S.A DE C.V.
AV. PUERTO DE VERACRUZ #110, COL. RANCHO DE
ENMEDIO, C.P. 76842, SAN JUAN DEL RÍO, QRO.
TEL.: [phone]
FIX FERRETERÍAS
CARRETERA FEDERAL MZ. 46 LT. 3 LOCAL 2, COL EJIDAL,
C.P. 77710 PLAYA DEL CARMEN, Q.R.
TEL.: [phone]
FIX FERRETERÍAS
AV. UNIVERSIDAD #1850, COL. EL PASEO, C.P. 78320,
SAN LUIS POTOSÍ, S.L.P. TEL.: [phone]
SUCURSAL CULIACÁN
AV. JESÚS KUMATE SUR #4301, COL. HACIENDA DE LA
MORA, C.P. 80143, CULIACÁN, SIN.
TEL.: [phone]
FIX FERRETERÍAS
CALLE 5 DE FEBRERO #517, SUR LT. 25 MZ. 10, COL.
CENTRO, C.P. 85000, CD. OBREGÓN, SON.
TEL.: [phone]
SUCURSAL VILLAHERMOSA
CALLE HELIO LOTES 1, 2 Y 3 MZ. #1, COL. INDUSTRIAL,
2A ETAPA, C.P. 86010, VILLAHERMOSA, TAB.
TEL.: [phone]
VM ORINGS Y REFACCIONES
CALLE ROSITA #527 ENTRE 20 DE NOVIEMBRE Y GRAL.
RODRÍGUEZ, FRACC. REYNOSA, C.P. 88780, REYNOSA,
TAMS. TEL.: [phone]
SERVICIOS Y HERRAMIENTAS INDUSTRIALES
PABLO SIDAR #132, COL . BARRIO DE SAN BARTOLOMÉ,
C.P. 90970, SAN PABLO DEL MONTE, TLAX.
TEL.: [phone]
LA CASA DISTRIBUIDORA TRUPER
BLVD. PRIMAVERA. ESQ. HORTENSIA S/N, COL.
PRIMAVERA C.P. 93308, POZA RICA, VER.
TEL.: [phone]
SUCURSAL MÉRIDA
CALLE 33 #600 Y 602, LOCALIDAD ITZINCAB Y MULSAY,
MPIO. UMÁN, C.P. 97390, MÉRIDA, YUC.
TEL.: [phone]

www.truper.com
10-2021
1
YEAR
12 ENGLISH
28236
Warranty
policy
Stamp of the business. Date of purchase:
Code
ESMA-4-1/2P5
Model Brand
This product is guaranteed for 1 year. To make the warranty valid or purchase parts and components you must
present the product in Corregidora 22, Col. Centro, Alc. Cuauhtémoc, CDMX C.P. 06060 or at the
establishment where you purchased it, or at any Truper®Service Center listed in the annex to the warranty
policy and/or in www.truper.com . Transportation costs resulting from compliance of this warranty will be
covered by
For questions or comments, call 800-690-6990. Made in China. Imported by Truper S.A. de C.V. Parque
Industrial 1, Parque Industrial Jilotepec, Jilotepec, Edo. de Méx. C.P. 54257

Instructivo de
Lea este Instructivo por completo
antes de usar la herramienta.
Esmeriladora angular
ESMA-4-1/2P5
ModeloCódigo
ESMA-4-1/2P5
Este Instructivo es para:
28236
115 mm
Potencia Disco
550 W 41/2”
ESPAÑOL
ENGLISH
ATENCIÓN

Í ndice
2
Guarde este Instructivo para futuras referencias.
Los gráficos de este Instructivo son para
referencia, pueden variar del aspecto real de la
herramienta.
ESMA-4-1/2P5
Para poder sacar el máximo
provecho de la herramienta,
alargar su vida útil, hacer válida
la garantía en caso de ser
necesario y evitar riesgos o
lesiones graves, es fundamental
leer este Instructivo por
completo antes de usar la
herramienta.
ESPAÑOL
ATENCIÓN
Especificaciones técnicas
Requerimientos eléctricos
Advertencias generales de seguridad
para herramientas eléctricas
Advertencias de Seguridad
para uso de esmeriladoras
Partes
Montaje
Puesta en marcha
Mantenimiento
Notas
Centros de Servicio Autorizados
Póliza de Garantía
3
3
4
5
7
7
8
9
10
11
12

Requerimientos eléctricos
de 0 A hasta 10 A
de 10 A hasta 13 A
de 13 A hasta 15 A
de 15 A hasta 20 A
18 AWG(*)
16 AWG
14 AWG
8 AWG
16 AWG
14 AWG
12 AWG
6 AWG
3 (uno a tierra)
de 1,8 m a 15 m | mayor de 15 m
Capacidad en
Amperes Número de conductores Calibre de extensión
Las herramientas de doble aislamiento y aislamiento reforzado
están equipadas con una clavija polarizada (una pata es más ancha que la otra). Esta
clavija cabe en cualquier enchufe polarizado y sólo puede conectarse de una forma. Si
la clavija no cabe en el enchufe, voltéelo. Si aún así no cabe, póngase en contacto con
un electricista calificado o instale un enchufe polarizado. No altere la clavija en forma
alguna. Ambos tipos de aislamiento eliminan la necesidad de un cable de corriente de
tres partes con conexión a tierra o de un sistema de corriente eléctrica con conexión a
tierra.
Al usar un cable de extensión, asegúrese de usar el calibre suficiente para transportar la corriente que
consumirá su herramienta. Un cable de un calibre inferior ocasionará caídas de tensión en la línea, teniendo como resultado
pérdida de potencia y sobrecalentamiento del motor. La siguiente tabla muestra el tamaño correcto que debe usarse
dependiendo de la longitud del cable y de la capacidad de amperes indicada en la placa de datos de la herramienta. Si tiene
dudas use el siguiente calibre más alto.
*Se permite utilizarlo siempre y cuando las extensiones mismas cuenten con un artefacto de protección contra sobrecorriente.
AWG = Calibre de alambre estadounidense (American Wire Gauge). Referencia: NMX-J-195-ANCE
3
ESMA-4-1/2P5
28236
4 1/2” (115 mm)
Clase II
60 Hz
Esmeriladora angular
18 AWG x 2C con temperatura de aislamiento de 105 °C
20 minutos de trabajo por 10 minutos
de descanso. Máximo 1 hora y media diariamente.
4 A
550 W
Código
Descripción
Discos
Tensión
Frecuencia
Corriente
Potencia
Velocidad
Ciclo de trabajo
Conductores
Aislamiento IP20
Grado IP
El cable de alimentación tiene sujeta-cables tipo: Y
La clase de construcción de la herramienta es: Aislamiento reforzado.
La clase de aislamiento térmico de los devanados del motor: Clase B
Si el cable de alimentación se daña, éste debe ser reemplazado por el fabricante o Centro de Servicio
Autorizado , con el fin de evitar algún riesgo de descarga o accidente considerable.
La construcción del aislamiento eléctrico de esta herramienta es alterado por salpicaduras o
derramamiento de líquidos durante su operación. No la exponga a la lluvia, líquidos y/o humedad.
Antes de obtener acceso a las terminales, todos los circuitos de alimentación deben ser desconectados.
127 V
Especificaciones técnicas
ESPAÑOL
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Al operar herramientas eléctricas en exteriores, utilice una extensión
aterrizada marcada como “Uso exterior” marca . Estas extensiones son
especiales para el uso en exteriores y reducen el riesgo de sufrir una descarga eléctrica.
ADVERTENCIA
11 000 r/min 5/8-11-UNC-1A
Tamaño de hilo roscado

4ESPAÑOL
Área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas y obscuras son propensas a accidentes.
No maneje la herramienta en ambientes explosivos, como en
presencia de líquido, gas o polvo inflamables.
Las herramientas eléctricas producen chispas que pueden encender
material inflamable.
Mantenga alejados a los niños y curiosos cuando opere la
herramienta.
Las distracciones pueden hacer que pierda el control.
Seguridad eléctrica
La clavija de la herramienta debe coincidir con el tomacorrien-
te. Nunca modifique una clavija. No use ningún tipo de
adaptador para clavijas de herramientas puestas a tierra.
Clavijas modificadas y enchufes diferentes aumentan el riesgo de
choque eléctrico.
Evite el contacto del cuerpo con superficies puestas a tierra
como tuberías, radiadores, cocinas eléctricas y refrigeradores.
Hay un mayor riesgo de choque eléctrico si el cuerpo está puesto a tierra.
No exponga la herramienta a la lluvia o condiciones de humedad.
El agua que ingresa en la herramienta aumenta el riesgo de choque eléctrico.
No fuerce el cable. Nunca use el cable para transportar,
levantar o desconectar la herramienta. Mantenga el cable
lejos del calor, aceite, orillas afiladas o piezas en movimiento.
Los cables dañados o enredados aumentan el riesgo de choque eléctrico.
Cuando maneje una herramienta en exteriores, use una
extensión especial para uso en exteriores.
El uso de una extensión adecuada para exteriores reduce el riesgo de choque
eléctrico.
Si el uso de la herramienta en un lugar húmedo es inevitable,
use una alimentación protegida por un interruptor de circuito
de falla a tierra (GFCI).
El uso de un GFCI reduce el riesgo de choque eléctrico.
Seguridad personal
Esté alerta, vigile lo que está haciendo y use el sentido común
cuando maneje una herramienta. No la use si está cansado o
bajo la influencia de drogas, alcohol o medicamentos.
Un momento de distracción mientras maneja la herramienta puede
causar un daño personal.
Use equipo de seguridad. Use siempre protección para los ojos.
El uso de equipo de seguridad como lentes de seguridad, mascarilla antipolvo,
zapatos antideslizantes, casco y protección para los oídos en condiciones
apropiadas, reduce de manera significativa los daños personales.
Evite arranques accidentales. Asegúrese de que el interruptor
está en posición “apagado” antes de conectar a la fuente de
alimentación y/o a la batería o transportar la herramienta.
Transportar herramientas eléctricas con el dedo sobre el interruptor o
conectar herramientas eléctricas que tienen el interruptor en posición de
“encendido” puede causar accidentes.
Retire cualquier llave o herramienta de ajuste antes de arrancar
la herramienta eléctrica.
Las llaves o herramientas que quedan en las partes rotativas de la
herramienta pueden causar un daño personal.
No sobrepase su campo de acción. Mantenga ambos pies bien
asentados sobre el suelo y conserve el equilibrio en todo
momento.
Esto permite un mejor control de la herramienta en situaciones inesperadas.
Vista adecuadamente. No vista ropa suelta o joyas. Mantenga
su pelo, su ropa y guantes alejados de las piezas en
movimiento.
La ropa o el pelo sueltos o las joyas pueden quedar atrapados en las piezas en
movimiento.
En caso de contar con dispositivos de extracción y recolección
de polvo conectados a la herramienta, verifique sus conexiones
y úselos correctamente.
El uso de estos dispositivos reduce los riesgos relacionados con el polvo.
Uso y cuidados de la herramienta
No fuerce la herramienta. Use la herramienta adecuada para el
trabajo a realizar.
La herramienta adecuada hace un trabajo mejor y más seguro cuando
se usa al ritmo para el que fue diseñada.
No use la herramienta si el interruptor no funciona.
Cualquier herramienta eléctrica que no pueda encenderse o
apagarse es peligrosa y debe repararse antes de ser operada.
Desconecte la herramienta de la fuente de alimentación
y/o de la batería antes de efectuar cualquier ajuste,
cambiar accesorios o almacenarla.
Estas medidas reducen el riesgo de arrancar la herramienta
accidentalmente.
Almacene las herramientas fuera del alcance de los niños y no
permita su manejo por personas no familiarizadas con las
herramientas o con las instrucciones.
Las herramientas eléctricas son peligrosas en manos no entrenadas.
Déle mantenimiento a la herramienta. Compruebe que las
partes móviles no estén desalineadas o trabadas, que no
haya piezas rotas u otras condiciones que puedan afectar su
operación. Repare cualquier daño antes de usar la herramienta.
Muchos accidentes son causados por el escaso mantenimiento de las
herramientas.
Mantenga los accesorios de corte afilados y limpios.
Los accesorios de corte en buenas condiciones son menos probables de
trabarse y más fáciles de controlar.
Use la herramienta, sus componentes y accesorios de acuerdo
con estas instrucciones y de la manera prevista para el tipo de
herramienta, en condiciones de trabajo adecuadas.
El uso de la herramienta para aplicaciones diferentes para las que
está diseñada podría causar una situación de peligro.
Servicio
Repare la herramienta en un Centro de Servicio Autorizado
usando sólo piezas de repuesto idénticas.
Para mantener la seguridad de la herramienta.
Advertencias generales de seguridad
para herramientas eléctricas
¡ADVERTENCIA! Lea detenidamente todas las advertencias de seguridad y todas las instrucciones que se
enlistan a continuación. La omisión de alguna de ellas puede dar como resultado un choque eléctrico, incendio y/o
daño serio. Conserve las advertencias y las instrucciones para futuras referencias.
Esta herramienta cumple
con la Norma Oficial
Mexicana (NOM).

15° a 30°
5
forma correcta de operar la esmeriladoraESPAÑOL
forma correcta de operar la esmeriladoraforma incorrecta de operar la esmeriladora
• Nunca debe usar un disco cuyo diámetro
sea mayor que el tamaño que le corresponda a la herramienta.
• Utilice únicamente discos o accesorios
para velocidad de 11 000 r/min.
La velocidad asignada del accesorio debe ser al menos igual
que la velocidad máxima marcada en la herramienta.
Los accesorios que funcionan más rápido de su velocidad
asignada pueden romperse y desprenderse.
• Utilice únicamente discos o accesorios con
el orificio correspondiente al eje de la herramienta.
• Utilice únicamente discos o accesorios
específicos para el material a trabajar.
Mantener a las personas presentes a una distancia segura del
área de trabajo. Cualquiera que entre en la zona de trabajo
debe utilizar equipo de protección personal.
Elija el disco apropiado
• Tómese su tiempo para evaluar el trabajo a realizar y
asegúrese de haber respetado todas las precauciones
necesarias antes de comenzar a esmerilar.
• Remueva cualquier llave de ajuste de la
herramienta. De lo contrario pueden ser lanzadas con fuerza
provocando serios daños al operador.
• Revise que la guarda del disco esté en
buen estado y que esté bien afianzada. No se debe usar la
herramienta sin la guarda. Los fragmentos de las piezas de
trabajo o un accesorio roto pueden desprenderse y causar daño
más allá del área inmediata de operación.
• Verifique que el disco no esté roto o
cuarteado. Golpéelo ligeramente con un martillo de madera, el
sonido que emite le indicará si está cuarteado.
• Asegúrese que el interruptor esté apagado
(Ver pág. 8, Encendido) antes de conectar la herramienta, de lo
contrario ésta comenzará a funcionar inesperadamente,
pudiendo provocar lesiones graves.
• Encienda la herramienta 30 segundos
antes de utilizarla para detectar vibraciones considerables o
cualquier tipo de movimiento inusual. De ser detectados
desconecte la herramienta y acuda a un Centro de Servicio
Autorizado .
• Verifique que el disco gire libremente.
• No apriete demasiado el disco, de lo contrario podría
romperse.
• Para trabajar piezas pequeñas fíjelas
con mordazas o abrazaderas. Nunca use las manos para tal fin.
• No encienda la herramienta cuando el disco
esté en contacto con la pieza de trabajo.
Antes de operar la esmeriladora
• Mantenga el cable o la extensión por
detrás de la herramienta para evitar dañarlos accidentalmente
con el disco. Si se pierde el control de la herramienta eléctrica,
el cable puede cortarse o enredar y el brazo o la mano del
operador puede jalarse hacia el accesorio giratorio.
• Nunca sostenga la herramienta por
el cable de alimentación, sosténgala del cuerpo o por el
mango auxiliar.
• Sostenga la herramienta por las partes de
agarre aisladas cuando lleve a cabo operaciones en las que
exista el riesgo de que la herramienta de corte pueda entrar
en contacto con el cableado oculto o su propio cable. El
contacto con un cable “vivo” hará que las partes expuestas
de metal se electrifiquen y den una descarga eléctrica al
operador. • Nunca soltar la herramienta eléctrica hasta que el
accesorio se detenga completamente.
• Nunca golpee la superficie de trabajo con el disco.
• Para obtener un buen resultado durante
el proceso de esmerilado, la inclinación entre el disco y la
superficie de trabajo debe tener un ángulo de 15° a 30°.
• Cuando el disco esté girando no se debe
utilizar el seguro del eje para frenarlo, ya que es muy
peligroso y puede ocasionar lesiones al usuario.
• No toque el disco ni la pieza de trabajo
inmediatamente después de esmerilar. Espere a que se
enfríen para manipularlas. No intente enfriarlas con agua o
aceite.
• Verifique que la herramienta esté
desconectada antes de revisar, ajustar o cambiar el disco.
• No utilizar la herramienta eléctrica cerca de materiales
inflamables. • No opere la herramienta mientras la transporta
a su lado.
• Las chispas que provoca el esmerilado
pueden resultar un peligro si no se toman las medidas
adecuadas. Asegúrese de que no entren en contacto con la
piel o sustancias inflamables. • Limpiar gradualmente las
rejillas de ventilación de la herramienta. El ventilador del
motor direcciona el polvo a el interior de la carcasa y la
acumulación excesiva de polvo metálico puede provocar un
riesgo eléctrico. • No utilice accesorios que requieren
refrigerantes líquidos. El uso de agua u otros refrigerantes
líquidos pueden resultar en un choque eléctrico.
Mientras opera la esmeriladora
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ATENCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
PELIGRO
PELIGRO
PELIGRO
PELIGRO
No colocar un disco de sierra para trabajo en
madera o una cuchilla dentada. Tales cuchillas crean contragolpes
(retrocesos bruscos) frecuentes y pérdida de control.
PELIGRO
• Utilice lentes de
seguridad, guantes y mandil cuando opere
la herramienta.
ADVERTENCIA
El diámetro exterior y espesor de los
accesorios deben estar dentro de la
capacidad asignada. Los
accesorios de tamaño incorrecto no
pueden protegerse o controlarse
adecuadamente. Para mejores resultados
utilice disco de corte y/o
desbaste de 4 1/2” (115 mm) con espesor
de 1 mm - 6.4 mm
Operaciones para la cual no está diseñada esta
herramienta eléctrica puede provocar un
accidente y causar lesiones personales. No se
recomienda usar en operaciones tales como,
lijado, cepillado, pulido con esta herramienta
electrica. No utilice accesorios que no estan
especificamente diseñados y recomendados por
el fabricante.
Advertencias de Seguridad para uso de esmeriladoras
Esta herramienta electrica está destinada a funcionar como una herramienta de corte. Leer todas las advertencias de
seguridad, instrucciones y especificaciones que se proporcionan. Si no se siguen las instrucciones señaladas a
continuación puede provocarse un choque eléctrico, incendios y/o lesiones graves:

6ESPAÑOL
Advertencias de Seguridad
para uso de esmeriladoras
El contragolpe (retroceso brusco)
El contragolpe (retroceso brusco) es una reacción repentina al
atascarse o engancharse una rueda giratoria, respaldo, cepillo o
cualquier otro accesorio. El atascarse o engancharse causa un
rápido estancamiento del accesorio giratorio que a su vez hace
que la herramienta eléctrica se force de forma descontrolada en
la dirección opuesta a la rotación del accesorio en el punto de
trabajo. Un disco abrasivo se atasca o engancha en la pieza de
trabajo, el borde que hace contacto puede clavarse en la
superficie del material provocando que el disco se pare, creando
un contragolpe (retroceso brusco). El disco puede romperse y los
fragmentos pueden saltar en la dirección o lejos del operador
dependiendo de la dirección del movimiento del disco en el
punto de atascamiento. El contragolpe (retroceso brusco) puede
ocurrir como resultado del mal uso de las herramientas eléctricas
y/o procedimientos de operación incorrectos o condiciones no
adecuadas y puede evitarse tomando las precauciones que en
esencia se indican a continuación:
a) Mantener un agarrre firme sobre la herramienta eléctrica,
mantener su cuerpo y su brazo de modo que pueda resistir
las fuerzas de contragolpe (retroceso brusco). Utilizar siempre
el mango auxiliar; si se proporciona, para un máximo control
sobre el contragolpe (retroceso brusco) o la reacción del
momento torsional del motor durante el arranque. El operador
puede controlar el momento torsional y las fuerzas de
contragolpe (retroceso brusco), si se toman las precauciones
adecuadas; b) Nunca colocar la mano cerca del accesorio
giratorio. Los accesorios pueden contragolpear en la mano; c)
No colocar su cuerpo en la zona donde la herramienta
eléctrica puede moverse si ocurre un contragolpe (retroceso
brusco). Éste impulsa la herramienta eléctrica en dirección
opuesta al movimiento del disco en el punto de enganche o
atascamiento; d) Tener un cuidado especial cuando se trabaje
en esquinas, bordes afilados, entre otros. Evitar el rebote y el
atascamiento del accesorio. Al trabajar las esquinas, los bordes
afilados o un rebote, pueden provocar que el accesorio se
atasque y cause la pérdida de control de la herramienta eléctrica
o un contragolpe (retroceso brusco) de la misma.
Seguridad específicas para operaciones
de esmerilado y de corte con abrasivos
a) Utilizar únicamente tipos de discos que se recomiendan
para la herramienta eléctrica y la guarda específica que se
diseña para el disco seleccionado. Los discos que no se diseñan
para la herramienta eléctrica no pueden protegerse de manera
idónea y son inseguros; b)La superficie de esmerilado de los
discos con centro hundido, deben instalarse por debajo del
plano de la guarda. Un disco mal instalado puede proyectar
rebabas fuera del plano de la guarda y no puede protegerse de
manera idónea; c) La guarda debe sujetarse firmemente a la
herramienta eléctrica y posicionarse para proporcionar la
máxima seguridad, para que la menor cantidad del disco esté
expuesta hacia el operador.
No utilice accesorios dañados. Antes de cada uso inspeccionar los
accesorios.* Revise discos abrasivos para detectar daños
* Revise los respaldos por grietas, desgarres o un desgaste
excesivo. Después de inspeccionar e instalar el accesorio accionar
la herramienta a la máxima velocidad sin carga, durante un
minuto. Los accesorios con daño, generalemente se rompen
durante este periodo de tiempo.
No utilizar accesorios que no están específicamente diseñados y
recomendados por el fabricante.
El hecho de que el accesorio pueda instalarse en la herramienta
eléctrica no asegura un funcionamiento seguro.
d) Los discos deben utilizarse sólo para sus aplicaciones
recomendadas. Por ejemplo: no desbastar con el lado de un
disco abrasivo de corte.
Los discos abrasivos se utilizan para un esmerilado periférico, si
se aplican fuerzas laterales puede romperse.
e) Utilizar siempre bridas en perfecto estado, de tamaño
correcto de acuerdo con la forma del disco seleccionado.
Una brida con las características correctas soporta el disco, lo
que reduce la posibilidad de ruptura del disco. Las bridas para
discos de corte pueden ser diferentes de las bridas para discos
de esmerilado.
f) No utilizar discos desgastados de herramientas más
grandes o de mayor capacidad.
Los discos que se diseñan para herramientas más grandes o de
mayor capacidad no son los idóneos para el incremento de
velocidad que ocurre en la operación de una herramienta de
capacidad o tamaño más pequeño y pueden desfragmentarse.
Seguridad para operaciones de corte
abrasivo
a) Evitar trabar o aplicar una presión excesiva al disco de
corte abrasivo. No intente hacer un corte excesivamente
profundo.
Al aplicar una fuerza excesiva en el disco, se aumenta la carga
en la herramienta eléctrica y susceptibilidad a la deformación
en la zona del corte e incrementa la posibilidad de un
contragolpe (retroceso brusco) o la ruptura del disco.
b) No colocar su cuerpo en línea y detrás del disco giratorio.
Cuando el disco, en el punto de operación se alinea con su
cuerpo, la posibilidad de un contragolpe (retroceso brusco)
puede propulsar el disco que gira y la herramienta eléctrica
directamente contra usted.
c) Cuando se interrumpe el funcionamiento del disco o se
detiene el corte por cualquier motivo, apagar la herramienta
eléctrica y mantenerla inmóvil hasta que el disco se detenga
por completo. No intente retirar el disco de corte mientras
está en movimiento de lo contrario puede ocurrir un
contragolpe (retroceso brusco) o efecto similar.
Investigue y tome las acciones correctivas para eliminar la causa
de la interrupción del giro;
d) No reiniciar la operación de corte en la pieza de trabajo.
Permitir que el disco alcance la máxima velocidad fuera de
la pieza y con precaución reiniciar el corte.
El disco de corte abrasivo puede atascarse, moverse hacia arriba
o producir un contragolpe si se reinicia el corte en la pieza de
trabajo;
e) Apoyar sobre prensas o soportes de sujeción las piezas
de trabajo grandes para reducir el riesgo de aprisionamien-
to del disco de corte abrasivo o de un contragolpe
(retroceso brusco).
Las piezas grandes tienden a hundirse bajo su propio peso.
Deben colocarse soportes debajo de la pieza de trabajo cerca
de la línea de corte y cerca del borde de la pieza de trabajo por
ambos lados del disco de corte abrasivo;
f) Tener cuidado cuando se realice un “corte muy pequeño”
en paredes u otras áreas ciegas o donde no exista visibilidad
de los componentes internos.
El disco abrasivo de corte que sobresale puede cortar tuberías
de gas o agua, cableado eléctrico o de objetos que pueden
causar un contragolpe (retroceso brusco).
ADVERTENCIA
ADVERTENCIA
PELIGRO

Mango
auxiliar
Disco
Guarda de
protección
Seguro
del eje
Brida
interior
Brida
exterior
Seguro
del eje
Seguro
del eje
Orificio para
montar el mango
auxiliar
Guarda de
protección
Guarda de
protección
Interruptor
Interruptor
Mango Llave de
dos puntas
Disco abrasivo
de 115 mm (4 1/2”)
incluido
Cable de
alimentación
Ranuras de
ventilación
Malla de
ventilación
Montaje
7
Partes
ESPAÑOL
1
Guarda de
protección
Llave de
dos puntas
Brida
interior
Cabeza de la
esmeriladora
Brida
exterior
Ranura
Disco
1. Fije la brida interior en el eje.
2. Coloque el disco en la brida interior.
3. Coloque la brida exterior en el eje.
4. Presione el seguro del eje en la cabeza de la esmeriladora.
5. Atornille la brida exterior con la llave de dos puntas hasta que quede bien fija.
El seguro del eje sólo se debe de utilizar para cambiar los discos.
Nunca para frenar el disco mientras esté girando.
El montaje roscado de los accesorios debe coincidir con la rosca del eje.
Accesorios que no coincide con los dispositivos de instalación de la herramienta
provocan un desbalance, vibración excesiva y o puede causar la pérdida de control.
Montaje del disco
• Con ayuda de un desarmador de cruz, afloje el tornillo de fijación para que el interior
de la guarda pase libremente sobre las ranuras de la cubierta.
• Haga coincidir las partes sobresalientes del interior de la guarda de protección con las
ranuras correspondientes de la cubierta del eje.
• Gírela 180° a la posición opuesta. Empuje hacia abajo hasta topar con la cubierta
• Fíjela apretando el tornillo de la abrazadera.
Montaje de la guarda de protección
2
35
4
PELIGRO
5/8-11-UNC-1A
Tornillo de
fijación

Interruptor
Encendido Apagado
8
Puesta en marcha
Cómo sujetar adecuadamente la herramienta
Siempre sostenga la herramienta con ambas manos. Una mano
sosteniendo el mango y la otra el mango auxiliar. Tenga cuidado de no
obstruir las ranuras de ventilación.
• Esmerilado: Para un mejor resultado sostenga la herramienta de 15°
a 30° con respecto a la pieza de trabajo. Haga movimientos de
adelante hacia atrás con una ligera presión a un ritmo constante.
De esta forma la pieza de trabajo no se calienta demasiado, no se
decolora y no se producen aristas.
• Corte: No presione, ladee u oscile la herramienta. Trabaje a una
velocidad moderada. El disco debe girar siempre en sentido opuesto
al movimiento de corte, nunca en el otro sentido, pues existe el
riesgo de que la herramienta salga despedida sin control. Para cortar
piedras duras es recomendable usar un disco de corte de diamante.
• Si se cae la herramienta o un accesorio, inspeccionar por posibles
daños o instalar un accesorio sin daño. Después de inspeccionar e
instalar un accessorio, mantenerse alejado y mantener a las personas
presentes alejadas del plano del accesorio giratorio, accionar la
herramineta eléctrica a máxima velocidad sin carga durante un
minuto. Los accesorios con daño generalmente se rompen en este
tiempo.
Encendido
• Conecte la clavija al tomacorriente.
• Empuje el interruptor hacia adelante para hacer que la
esmeriladora empiece a funcionar.
• Para una operación continua empuje el interruptor hasta que se
atore en la muesca (C) de la carcasa de la herramienta.
• Para interrumpir su uso, presione la parte posterior del
interruptor. Éste se librará y regresará a la posición de apagado
deteniendo el motor de la herramienta.
Montaje del mango auxiliar
• Para una operación segura utilice
el mango auxiliar, colóquelo en
alguno de los dos orificios para
montarlo que le facilite más el
trabajo.
La esmeriladora angular es una herramienta eléctrica manual, se utiliza para esmerilar y cortar acero, tubos, hierro en
ángulo, ladrillos, azulejos, piedra y/o piezas de cerámica; para quitar la rebaba de las superficies de metal, para nivelar y
alisar soldaduras.
• Trabaje con el disco en la posición correcta para evitar que se dañe.
• Presione sobre la pieza de trabajo con una fuerza menor al peso de la herramienta para evitar
que la sobrecarga dañe el motor y el disco.
• Después de instalar un disco nuevo permita que el disco gire sin trabajar al menos un minuto.
Es caso de que este vibre reemplácelo de inmediato.
• Evite trabajar madera o metales suaves como el plomo. Pues estos
materiales saturan muy rápido el disco y lo hacen inservible.
Montaje
Consejos útiles
C
ESPAÑOL
ATENCIÓN
