Conversion Manual for the
EX08C (RHFE-202FTA)
EX11C (RHFE-265FTA)
Energysaver®
Gas Direct Vent Wall Furnace
⇒ for the conversion from
Natural Gas (NG) to Liquid Propane Gas (LPG)
⇒ for the conversion from
Liquid Propane Gas (LPG) to Natural Gas (NG)
⇒ for adjustments at high altitude
(greater than 2000 ft / 610 m)
WARNING
This conversion kit shall be installed by a qualified service agency in
accordance with the manufacturer’s instructions and all applicable codes and
requirements of the authority having jurisdiction. If the information in these
instructions is not followed exactly, a fire, explosion or production of carbon
monoxide may result causing property damage, personal injury or loss of life.
The qualified service agency is responsible for the proper installation of this
kit. The installation is not proper and complete until the operation of the
converted appliance is checked as specified in the manufacturer’s instructions
supplied with the kit.
English
Safety Symbols ......................... 2
Technical Data .......................... 2
High Altitude.............................. 2
Conversion Procedure .............. 3
Adjust Gas Pressure Settings ... 4
Parts List................................... 11
Français
Sécurité Du Consommateur...... 7
Données Techniques ................ 7
Haute Altitude ........................... 7
Procédure de conversion .......... 8
Ajustage et Reglage de la Presion
de Gas ...................................... 9
Liste des Pièces........................ 11

2 Rinnai Corporation EX08C, EX11C Conversion Manual
Safety Symbols
Conversion of the appliance for operation at high altitudes (> 2000 ft, 610 m) requires the completion of the
section, Adjust Gas Pressure Settings, using the high altitude manifold test pressures above. No parts need to
be replaced for high altitude.
High Altitude Installation
For high altitude installations in Canada, the conversion shall be carried out by a manufacturer’s authorized
representative, in accordance with the requirements of the manufacturer, provincial or territorial authorities
having jurisdiction and in accordance with the requirements of CAN/CGA-B149.1 or CAN/CGA-B149 installation
codes.
The input rate can be verified by following the procedure in the National Fuel Gas Code (NFPA54 / ANSI Z223.1,
2006 or latest edition).
Technical Data
Indicates an imminently hazardous situation which, if not avoided, will result in death or
serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in death or
serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result in minor or
moderate injury. It may also be used to alert against unsafe practices.
This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and
others.
DANGER
CAUTION
WARNING
EX08C EX11C
Natural Gas Propane Gas Natural Gas Propane Gas
Minimum supply gas
pressure
4.5 in
(114 mm) W.C.
8.0 in
(203 mm) W.C.
3.5 in
(89 mm) W.C.
8.0 in
(203 mm) W.C.
Maximum supply gas
pressure
10.5 in
(267 mm) W.C.
13.0 in
(330 mm) W.C.
10.5 in
(267 mm) W.C.
13.0 in
(330 mm) W.C.
BTU/hour input Low 3000 - High 8000 Low 5500 -
High 11000
Low 5700 -
High 11000
BTU/hour output Low 4400 -
High 8800
Low 4560 -
High 8800
Low 2400 - High 6400

Rinnai Corporation EX08C, EX11C Conversion Manual 3
Confirm that the inlet gas pressure is between the minimum and maximum pressures allowed for this appliance.
CAUTION

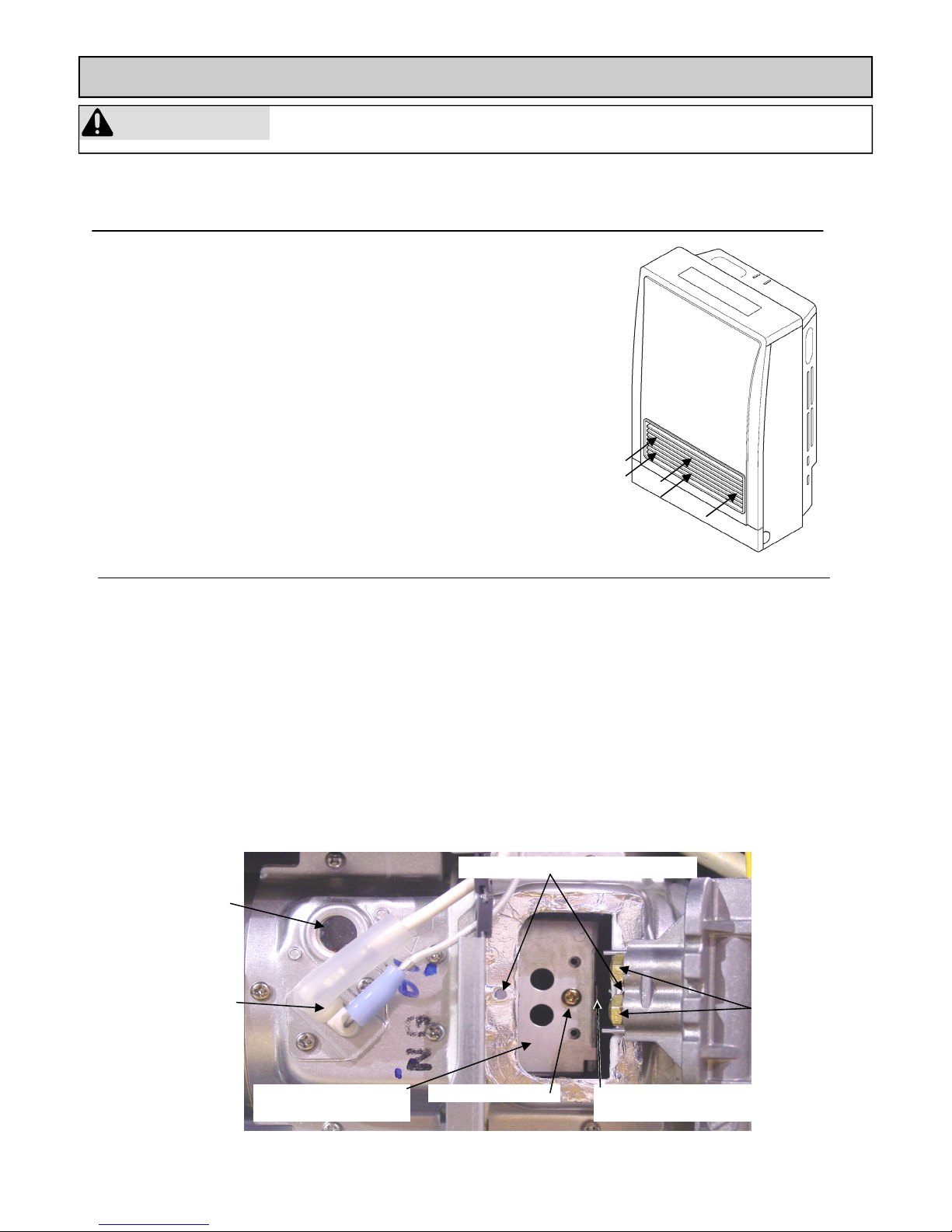

Gain Access
Conversion Procedure
The gas supply shall be shut off prior to disconnecting the electrical power, before
proceeding with the conversion.
1. Turn off the gas and the power supply.
2. Remove the 5 screws that hold the louver
assembly and front panel. Lift the panel straight
up and then remove it.
Replace Components
Refer to the Technical Data and Parts List to ensure to
the correct injectors and dampers are installed.
1. Remove the 2 manifold screws. Rotate the
manifold and connecting tube to access the
injectors.
2. Replace the 2 injectors with the proper size for the
gas type to be used.
3. Remove the burner screw from the burner
assembly.
4. Replace the primary (for the EX11C only) and
secondary dampers with the dampers for the gas
type to be used. (Pull the secondary damper
straight out using the tab on the side.)
5. Install the manifold (2 screws) and overheat
switch bracket (1 screw).
6. Confirm that the electrode and leads are installed.
7. Complete the procedure, Adjust Gas Pressure
Settings.
Manifold screw locations
Injectors
Burner screw
Electrode and
leads
Flame view
port
Primary
damper
Secondary
damper tab
Screws

4 Rinnai Corporation EX08C, EX11C Conversion Manual

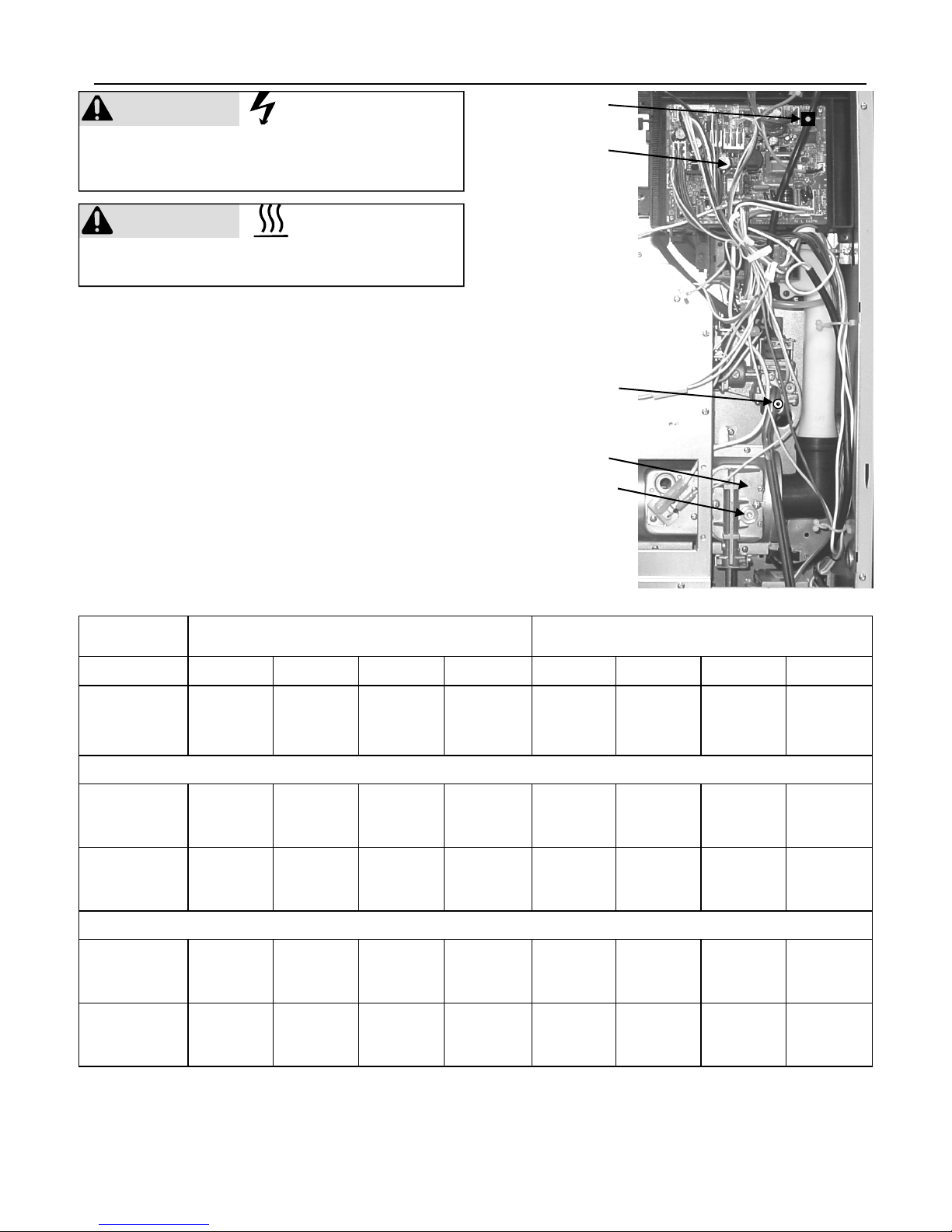

Adjust Gas Pressure Settings
1. Turn off the gas and the power supply.
2. Remove the 5 screws that hold the louver assembly
and front panel. Lift the panel straight up and then
remove it.
3. Remove two pressure point screws (1/8 NPT tap) with
3/16 Allen wrench and attach the manometer to both
pressure points. Both pressure points must be used
in order to measure the differential pressure. Ensure
that the manometer is properly calibrated.
4. Turn on the gas and power supply to the appliance.
(Press the “Set back” button after turning on the
power supply.) With the unit in the off position, press
the test switch at the top of PC board until it beeps.
5. Select the correct code for gas type and altitude using
▲and ▼buttons. Refer to the table below.
CAUTION
Do not touch any other areas on the PC board besides
the switches while power is supplied to the appliance.
Parts of the PC board are supplied with 120 volts AC.
CAUTION
Do not touch the areas at or near the exhaust. These
areas become very hot and could cause burns.
Natural Gas Propane Gas
Altitude
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
Manifold test
pressure -
W.C. Low
0.58 in
(15 mm)
0.62 in
(16 mm)
0.70 in
(18 mm)
0.78 in
(20 mm)
0.86 in
(22 mm)
0.92 in
(24 mm)
1.04 in
(27 mm)
1.16 in
(29 mm)
Manifold test
pressure -
W.C. High
3.4 in
(86 mm)
3.6 in
(92 mm)
4.1 in
(103 mm)
3.2 in
(82 mm)
5.8 in
(147 mm)
6.2 in
(158 mm)
7.0 in
(177 mm)
5.5 in
(140 mm)
EX11C
Manifold test
pressure -
W.C. Low
0.60 in
(15 mm)
0.64 in
(16 mm)
0.72 in
(19 mm)
0.80 in
(20 mm)
1.06 in
(27 mm)
1.16 in
(29 mm)
1.28 in
(33 mm)
1.41 in
(36 mm)
Manifold test
pressure -
W.C. High
2.2 in
(56 mm)
1.9 in
(49 mm)
1.7 in
(44 mm)
1.6 in
(40 mm)
3.8 in
(95 mm)
3.3 in
(84 mm)
3.0 in
(75 mm)
2.7 in
(69 mm)
EX08C
Code A1 / A5 * A2 / A6 * A3 / A7 * A4 /A8 * L1 / L5 L2 / L6 L3 / L7 L4 / L8
Pressure
Point
Pressure
Point
Nozzle Manifold
Test Switch
PC Board
* For the EX11C with natural gas: Use A1, A2, A3, or A4 for venting up to 7 feet (2.1 m) with one elbow.
Use A5, A6, A7, or A8 for venting exceeding 7 feet (2.1 m) with one elbow.

Rinnai Corporation EX08C, EX11C Conversion Manual 5
Adjust Gas Pressure Settings
6. Press the test switch twice to record the gas type
code into memory. .
7. Press the ON/OFF button to operate the
appliance.
8. Press the test switch twice. The LED will display
“PL”.
9. Compare the pressure reading on the manometer
to the desired manifold test pressure (low) for your
gas type and altitude. If necessary adjust the low
fire pressure using the ▲and ▼buttons.
10. Press the test switch. The LED will display “PH”
indicating high fire mode.
11. Compare the pressure reading on the manometer
to the desired manifold test pressure (high) for
your gas type and altitude. If necessary adjust
the high fire pressure using the ▲and ▼buttons.
12. Press the ON/OFF button again. The LED display
turns blank and the appliance returns to the
normal OFF mode.
13. Remove manometer and install Allen head
screws. Operate the unit and
1. Install the front panel and bottom cover.
2. If doing a gas type conversion, place the new
conversion plate (label) on the front cover.
Check that the burner flames are operating normally.
The flame can be seen through the circular window
through the louvers.
When operating normally the burner flame should
appear as long, clear, blue, stable, streaks. Yellow
flames or an orange color is abnormal and
maintenance is required.

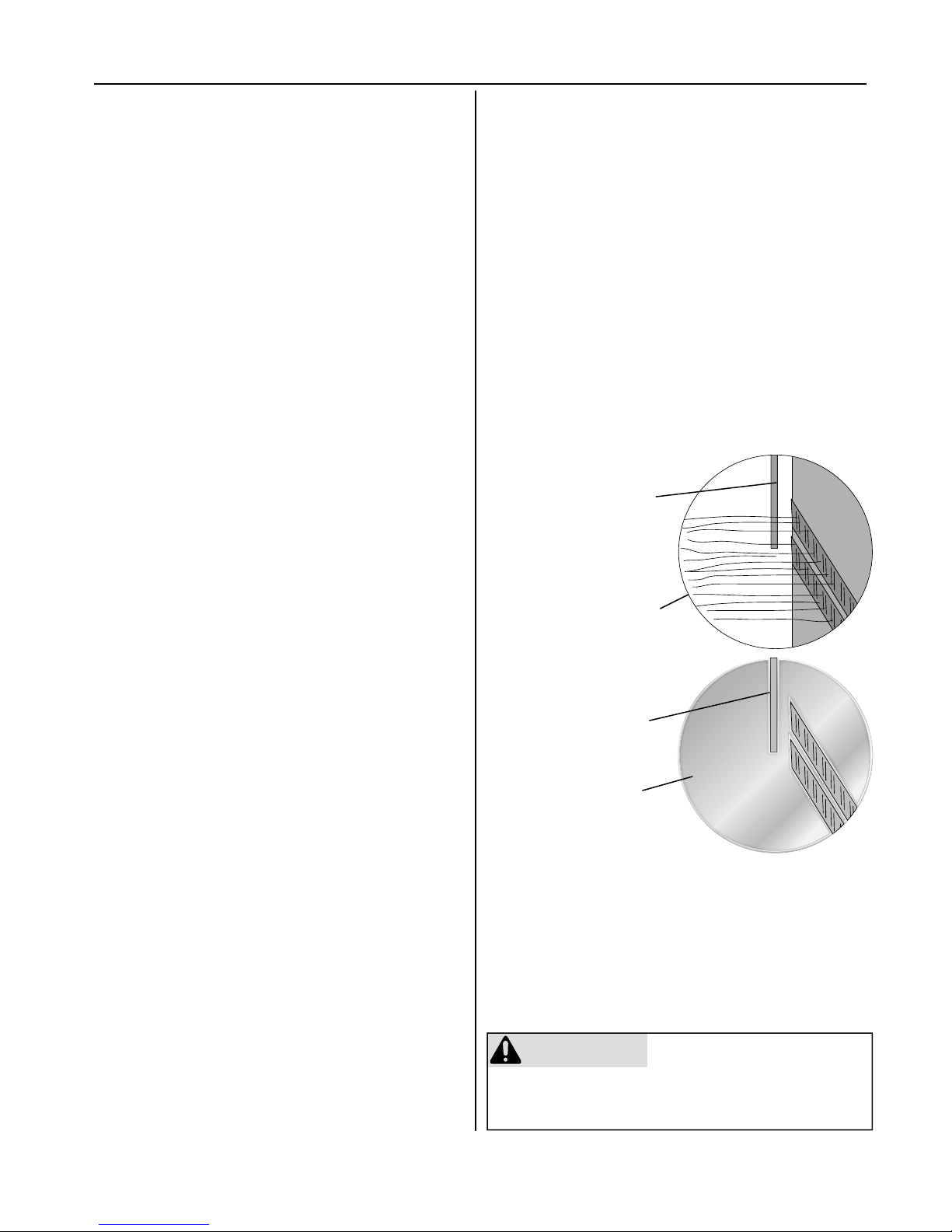

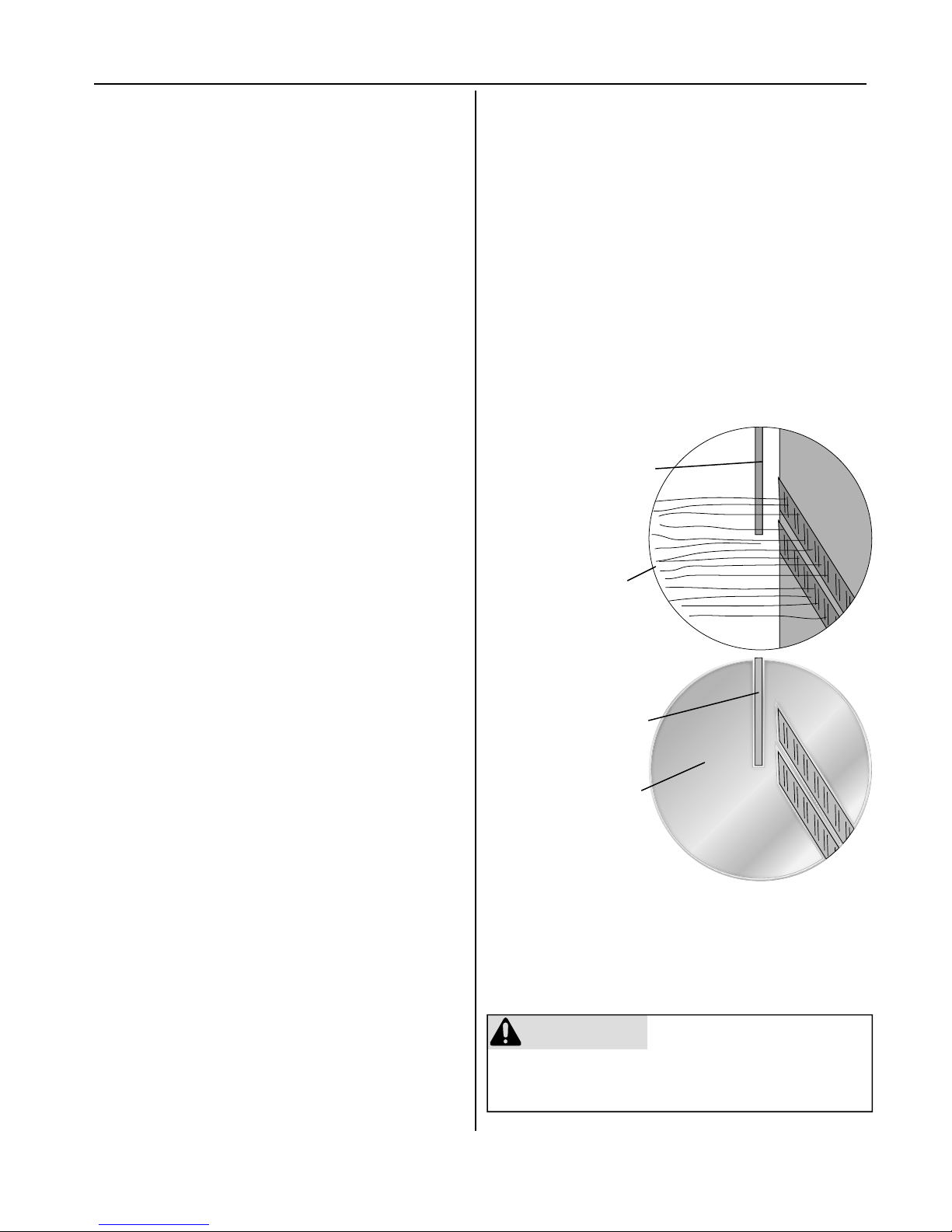

Visual Inspection of Flame
NORMAL
Flame Rod
Long, clear, blue,
stable flames
ABNORMAL
Yellow flames or
orange color
Flame Rod
Final Assembly
•check the normal operating sequence
•visually inspect the flame
•check for gas leaks at the test points
Normal Operating Sequence
When you press the ON/OFF button, the LED display
will illuminate, the combustion fan will begin to run,
and the spark will ignite the main burner.
This heater has an automatic ignition system. When
the main burner has lit, the combustion lamp will glow
red, and the spark will stop.
CAUTION
When attaching the front panel, do not clip or pinch
any of the electrical wires in order to prevent any
electrical shock.

6 Rinnai Corporation EX08C, EX11C Conversion Manual
Manuel de Conversion pour
EX08C (RHFE-202FTA)
EX11C (RHFE-265FTA)
Chauffage au gaz à ventilation directe
Energysaver®
AVERTISSEMENT
Cette trousse de conversion doit être installée par un technician agréé, selon les
instructions du fabricant et selon toutes les exigences et tous les codes pertinents de
l’autorité compétente. Assurezvous de bien suivre les instructions dans cette notice
pour réduire au minimum le risqué d’incendie, d’explosion ou la production de
monoxyde de carbone pouvant causer des dommages matériels, des blessures ou la
mort. Le technician agréé est responsible de l’installation de cette trousse.
L’installation n’est pas adéquate ni compléte tant que le bon fonctionnement de
l’appareil converti n’a pas été vérifié selon les instructions du fabricant fournies avec
la trousse.
⇒ pour la conversion du gaz propane
au gaz naturel
⇒ pour la conversion du gaz naturel
au gaz propane
⇒ pour réglage en haute altitude
(greater than 2000 ft / 610 m)
Français
Sécurité Du Consommateur ......7
Données Techniques ................7
Haute Altitude............................7
Procédure de conversion...........8
Ajustage et Reglage de la Presion
de Gas.......................................9
Liste des Pièces ........................11

Rinnai Corporation EX08C, EX11C Conversion Manual 7
Haute Altitude Installation
Le débit de gaz peut être vérifié par après le procédé dans National Fuel Gas Code (NFPA54 / ANSI Z223.1,
2006 ou la dernière édition).
Données Techniques
Pour des installations d'altitude élevée au Canada, la conversion doit être effectuée en suivant les conditions
requises par les autorités des provinces ayant jurisdiction et conformément aux exigences 1 et 2 du Code
d’Installation CAN1-B149.
La conversion de l'appareil pour l'opération aux hautes altitudes (> 2000 ft, 610 m) exige l'achèvement de la
section, Ajuster les Cadres de Pression de Gaz, utilisant l'haute altitude les pressions de test diverses au-dessus.
Aucunes parties ont besoin d'être remplacé.
Sécurité Du Consommateur
Indication d’une situation imminente dangereuse, qui si elle n’est pas évitée peut en-
traîner des blessures graves voire mortelles.
Indication d’une situation potentiellement dangereuse, qui si elle n’est pas
évitée peut entraîner des blessures graves voire mortelles.
Indication d’une situation potentiellement dangereuse, qui si elle n’est pas évitée
peut entraîner des blessures légères ou moyennes. On peur également l’utiliser pour
signaler des pratiques non sûres.
Ceci est un symbole relatif à la sécurité. Il vous prévient de dangers potentiels qui peuvent tuer ou
blesser vous et d'autres.
DANGER
AVERTISSEMENT
ATTENTION
EX08C EX11C
Gaz naturel Gaz propane Gaz naturel Gaz propane
Pression d’alimentation
en gaz min.
4.5 in
(114 mm) W.C.
8.0 in
(203 mm) W.C.
3.5 in
(89 mm) W.C.
8.0 in
(203 mm) W.C.
Pression d’alimentation
en gaz max.
10.5 in
(267 mm) W.C.
13.0 in
(330 mm) W.C.
10.5 in
(267 mm) W.C.
13.0 in
(330 mm) W.C.
BTU par heure
en entrée
Basse 3000 - Haute 8000 Basse 5500 -
Haute 11000
Basse 5700 -
Haute 11000
BTU par heure
en sortie
Basse 4400 -
Haute 8800
Basse 4560 -
Haute 8800
Basse 2400 - Haute 6400

8 Rinnai Corporation EX08C, EX11C Conversion Manual
ATTENTION
Confirmer que la pression de gaz d'arrivée est entre les pressions de minimum et maximum a tenu le compte de
cet appareil
Gagner l'Accès
Procédure de Conversion
Avant d’effectuer la conversion, couper d’abord l’alimentation en gaz, ensuite, couper
l’alimentation électrique.
1. Eteindre le gaz et le pouvoir fournit.
2. Retirez les 5 vis qui le couvercle Persienne
assembly et de front. Soulevez le panneau et puis
supprimez-la.
Remplacer des Composants
1. Enlever les 2 vis diverses. Tourner le tube divers et
connectant pour accéder aux injecteurs.
2. Remplacer les 2 injecteurs avec la taille correcte
pour le type de gaz être utilisés. Se référer aux
Données Techniques pour la taille d'orifice
correcte.
3. Enlever la vis de brûleur de l'assemblée de brûleur.
4. Remplacer les amortisseurs primaires (pour le
EX11C uniquement) et secondaires avec les
amortisseurs pour le type de gaz être utilisés.
(Tirer l'amortisseur secondaire hors utilisant
directement l'étiquette sur le côté.) Se référer aux
Données Techniques pour les amortisseurs
corrects.
5. Installer le divers (2 vis) et surchauffe le crochet de
commutateur (1 vis).
6. Confirme que l'électrode et les avances sont
installés.
7. Compléter la procédure, Ajuster les Cadres de
Pression de Gaz.
Les emplacements divers de vis
Injecteurs
Vis de brûleur
L'électrode et mène
Flamber l'hublot
Amortisseur primaire L'étiquette secondaire d'amortisseur
Vis

Rinnai Corporation EX08C, EX11C Conversion Manual 9
Ajustage et Reglage de la Presion de Gas
1. Eteindre le gaz et le pouvoir fournit.
2. Retirez les 5 vis qui le couvercle Persienne assembly et de
front. Soulevez le panneau et puis supprimez-la.
3. Enlever deux vis de point de pression (1/8 robinet de NPT)
avec 3/16 clé hexagonale coudée et attache le manomètre les
deux ports de test. Les deux ports doivent être utilisés afin de
mesurer la pression différentielle. S'assurer que le manomètre
est convenablement calibré.
4. Allumez la fourniture de gaz et d'électricité à l'appliance.
(Appuyez sur le bouton "Retour le jeu" après la mise sous
tension le bloc d'alimentation.) Avec l'unité en position d'arrêt,
appuyez sur le commutateur de test en haut de la carte PC
jusqu'à ce qu'il émet un signal sonore.
5. Choisir le code correct sur l'utilisation d'exposition ▲et ▼
boutonne. Reportez-vous au tableau ci-dessous.
Gaz Naturel Gaz Propane
Altitude
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
Pression
differentielle du
collecteur -
W.C. Bas
0.58 in
(15 mm)
0.62 in
(16 mm)
0.70 in
(18 mm)
0.78 in
(20 mm)
0.86 in
(22 mm)
0.92 in
(24 mm)
1.04 in
(27 mm)
1.16 in
(29 mm)
Pression
differentielle du
collecteur -
W.C. Haut
3.4 in
(86 mm)
3.6 in
(92 mm)
4.1 in
(103 mm)
3.2 in
(82 mm)
5.8 in
(147 mm)
6.2 in
(158 mm)
7.0 in
(177 mm)
5.5 in
(140 mm)
EX11C
Pression
differentielle du
collecteur -
W.C. Bas
0.60 in
(15 mm)
0.64 in
(16 mm)
0.72 in
(19 mm)
0.80 in
(20 mm)
1.06 in
(27 mm)
1.16 in
(29 mm)
1.28 in
(33 mm)
1.41 in
(36 mm)
Pression
differentielle du
collecteur -
W.C. Haut
2.2 in
(56 mm)
1.9 in
(49 mm)
1.7 in
(44 mm)
1.6 in
(40 mm)
3.8 in
(95 mm)
3.3 in
(84 mm)
3.0 in
(75 mm)
2.7 in
(69 mm)
EX08C
Code A1 / A5 * A2 / A6 * A3 / A7 * A4 /A8 * L1 / L5 L2 / L6 L3 / L7 L4 / L8
Ne pas toucher aucuns autres secteurs sur le conseil de
PC outre les commutateurs pendant que le pouvoir est
fourni à l'appareil. Les parties du conseil de PC sont
fournies avec 120 volts.
ATTENTION
ATTENTION
Ne pas toucher les secteurs à ou près du panneau de
verre ou près de l'échappement. Ces secteurs deviennent
très chauds et pourrait causer des brûlures.
* Pour le EX11C au gaz naturel :utilisez A1, A2, A3 ou A4 pour ventilation jusqu'à 7 mètres (2.1 m) avec un coude.
utilisez A5, A6, A7 ou A8 pour ventilation supérieure plus 7 mètres (2.1 m) avec un coude.
Point de
vérification
du gaz
Collêcteur
Point de
vérification
du gaz
Commu-
tateur
PC Board

10 Rinnai Corporation EX08C, EX11C Conversion Manual
Ajustage et Reglage de la Presion de Gas
6. Appuyer le commutateur d’essai deux fois pour
entrer ce code dans la mémoire.
7. Appuyer l'interrupteur pour fonctionner l'appareil.
8. Appuyer le commutateur d’essai deux fois. Le
MENE affichera « PL ».
9. Comparer la pression lisant sur le manomètre aux
Données Techniques, le niveau bas de pression
de test divers, pour le gaz étant utilisé. Si
nécessaire ajuster la pression basse de feu
utilisant le ▲et ▼boutons.
10. Appuyer le commutateur d’essai. Le MENE
affichera « PH ».
11. Comparer la pression lisant sur le manomètre aux
Données Techniques, la pression de test diverse -
haut, pour le gaz étant utilisé. Si nécessaire
ajuster l'haute pression de feu utilisant le ▲et ▼
boutons.
12. Appuyer l'interrupteur encore. Le vide MENE de
virages d'exposition et l'appareil retournent au
normal du mode.
13. Enlever le manomètre et installer les vis de tête
d'Allen. Fonctionner l'unité et
1. Installer le panneau de devant et la couverture de
fond.
2. Si vous faites une conversion de type de gaz,
placer la nouvelle plaque de conversion (étiquette)
sur le capot avant.
Assemblée finale
•vérifier la séquence normale d'opération
•visuellement inspecter la flamme
•le contrôle pour gaze des fuites aux points de
test
La Séquence normale d'Opération
Quand vous appuyez l'interrupteur, l'exposition
MENEE illuminera, le ventilateur de combustion
commencera à courir, et l'étincelle allumera le brûleur
principal. Cet appareil de chauffage a un système
d'allumage automatique. Quand le brûleur principal a
lit, la lampe de combustion luira rouge, et l'étincelle
arrêtera.
NORMAL
Flamber la Tringle
Long, éclaircir, le
bleu, les flammes
d'écurie
ANORMAL
Le jaune flambe
ou la couleur
orange
Flamber la Tringle
L'Inspection visuelle de Flamme
Vérifier que les flammes de brûleur fonctionnent
normalement. La flamme peut être vue par la fenêtre
circulaire par le louvers.
En fonctionnant normalement la flamme de brûleur
doit apparaître comme long, éclaircir, le bleu, l'écurie,
les raies. Le jaune flambe ou une couleur orange est
anormale et l'entretien est exigé.
CAUTION
Lorsque vous joignez le panneau avant, ne pas
d'élément ou aucun des fils électriques pinch afin
d'éviter tout choc électrique.
