Rohde Ke l series User manual

Bedienungsanleitung

Elektro-Kammeröfen für Keramik bis 1400°C

Instruction Manual

Electric Frontloaders for Ceramics up to 1400°C

Mode d'emploi

Fours frontaux électriques pour la céramique jusqu'à 1400°C

Istruzioni per l´uso

Forni elettrici ad apertura frontale per ceramica ﬁ no a 1400°C

Manual de instrucciones

Hornos eléctricos de cámara para cerámica hasta 1400°C

Seite 2 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

1. INHALTSVERZEICHNIS Seite

2. Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. Produktfamilie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 – 4

4. Wichtige Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.1. Allgemeine Anmerkungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.2. Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.3. Sicherheitshinweise für den Einsatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

5. Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.1. Anlieferung / Ofen auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.2. Verpackung entsorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.3. Betriebsumgebung / Aufstellort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.4. Aufbau des Brennofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5.5. Brennofen auf Füße stellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5.6. Abluftstutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5.7. Abluftklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

5.8. Zuluftschieber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5.9. Netzanschluss / Regelanlage anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5.10. Montage der Regelanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5.11. Ofen einbrennen / Besatzmaterial einbrennen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5.12. Hinweise Stromanschluss / RCD-Schutzschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6. Allgemeine Bedienungshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6.1. Bedienung der Regelanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6.2. Richtiger Umgang beim Brand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

6.3. Besatzbeispiel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7. Wartung / Pﬂege / Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7.1. Allgemeine Wartungshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7.2. Türverschluss einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

7.3. Isolierkordel anpassen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

7.4. Türscharnier nachstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

8. Tipps zur Störungssuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

9. Gewährleistungsbestimmungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

10. Schutzrechte / Markennamen / Haftungsausschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

11. Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

12. Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

13. Service-Adressen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Stand: 01 / 2016 Seite 3 von 32

deutsch

2. VORWORT

Herzlichen Glückwunsch, Sie haben sich für einen ROHDE-Brennofen entschieden, einem Markenprodukt für höchste

Ansprüche. Dieser Kammerofen ist das Ergebnis intensiver Weiterentwicklung kleinerer und mittlerer Keramikbrenn-

öfen. Das Resultat ist ein Brennofen in handwerklich hochwertiger Ausführung sowie technologisch auf dem neuesten

Stand.

Diese Bedienungsanleitung soll Ihnen das Kennenlernen Ihres ROHDE-Kammerofens vereinfachen. Aus diesem Grund

haben wir einige wichtige Hinweise und Richtlinien zusammengefasst, um Ihnen einen einfachen und sicheren Umgang

mit Ihrem Brennofen zu ermöglichen. Bitte lesen Sie die Bedienungsanleitung vor der ersten Benutzung des ROHDE-

Kammerofens sorgfältig durch. Lernen Sie die Funktionsweisen Ihres Kammerofens und der Regelanlage kennen.

Wenn Sie ein Brennofenmodell aus der KE-L Reihe besitzen, könnten einige der hier beschriebenen Funktionen bzw.

Ausstattungsvarianten abweichen!

3. PRODUKTFAMILIE

Kammeröfen KE der Serie L bis 1200°C

Kammeröfen KE der Serie L bis 1280°C

Kammeröfen KE der Serie N bis 1300°C

Modell Tmax Innenmaße Außenmaße Leistung Strom Anschluss- Besatz- Gewicht

(mm) (mm) stecker platten

Volumen °C b t h B T H kW A b x t (mm) kg

KE 100 N 1300 410 480 530 750 1050 1700 6,6 10 CEE 16 A 400 x 370 323

KE 150 N 1300 460 480 680 800 1050 1780 9,0 13 CEE 16 A 440 x 400 375

KE 200 N 1300 460 640 680 800 1210 1780 11,0 16 CEE 16 A 600 x 400 415

KE 250 N 1300 530 640 760 870 1210 1800 13,7 22 CEE 32 A 600 x 500 471

KE 330 N 1300 590 720 790 920 1280 1800 16,5 25 CEE 32 A 550 x 340 (2) 531

KE 480 N 1300 640 770 980 980 1340 1830 22,0 32 CEE 32 A 600 x 360 (2) 641

Modell Tmax Innenmaße Außenmaße Leistung Strom Anschluss- Besatz- Gewicht

(mm) (mm) stecker platten

Volumen °C b t h B T H kW A b x t (mm) kg

KE 100 L 1280 430 480 530 750 1050 1630 7,0 16 CEE 16 A 400 x 370 309

KE 150 L 1280 480 480 680 800 1050 1700 9,0 13 CEE 16 A 440 x 400 338

KE 200 L 1280 480 640 680 800 1210 1700 11,0 16 CEE 16 A 600 x 400 406

KE 250 L 1280 560 640 760 870 1200 1740 13,5 20 CEE 32 A 600 x 500 460

KE 430 L 1280 650 640 1110 960 1140 1910 22,0 32 CEE 32 A 600 x 500 535

Modell Tmax Innenmaße Außenmaße Leistung Strom Anschluss- Besatz- Gewicht

(mm) (mm) stecker platten

Volumen °C b t h B T H kW A b x t (mm) kg

KE 55 LN 1200 410 380 340 660 700 770 3,0 13 Schuko 370 x 340 111

KE 55 L 1280 410 380 340 660 700 770 3,6 16 Schuko 370 x 340 111

KE 70 L 1050 410 380 450 660 700 880 3,6 16 Schuko 370 x 340 121

KE 70 LS 1280 410 380 450 660 700 880 5,5 8,5 CEE 16 A 370 x 340 124

Seite 4 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

Kammeröfen KE der Serie S bis 1320°C

Kammeröfen KE der Serie S+ bis 1350°C

Kammeröfen KE der Serie SH bis 1400°C

Modell Tmax Innenmaße Außenmaße Leistung Strom Anschluss- Besatz- Gewicht

(mm) (mm) stecker platten

Volumen °C b t h B T H kW A b x t (mm) kg

KE 100 S 1320 410 470 540 750 1040 1700 8,0 12 CEE 16 A 400 x 370 324

KE 150 S 1320 460 470 690 800 1050 1780 10,5 16 CEE 16 A 420 x 400 363

KE 200 S 1320 460 630 680 800 1210 1770 13,2 20 CEE 32 A 560 x 400 416

KE 250 S 1320 540 630 760 870 1200 1810 16,5 25 CEE 32 A 600 x 480 470

KE 330 S 1320 590 720 800 930 1280 1800 22,0 32 CEE 32 A 600 X 500 529

KE 480 S 1320 640 770 1020 980 1340 1760 32,0 47 CEE 63 A 580 x 350 (2) 630

KE 600 S 1320 720 870 1020 1460 1430 2060 40,0 59 CEE 63 A 370 x 335 (4) 1020

KE 750 S 1320 720 1100 1030 1570 1690 2060 50,0 73 – 475 x 335 (4) 1122

KE 1000 S 1320 920 1070 1140 1660 1630 2060 70,0 100 – 480 x 435 (4) 1250

Modell Tmax Innenmaße Außenmaße Leistung Strom Anschluss- Besatz- Gewicht

(mm) (mm) stecker platten

Volumen °C b t h B T H kW A b x t (mm) kg

KE 100 S+ 1350 410 470 540 750 1040 1700 8,0 12 CEE 16 A 400 x 370 340

KE 150 S+ 1350 460 470 690 800 1050 1780 10,5 16 CEE 16 A 420 x 400 385

KE 200 S+ 1350 460 630 680 800 1210 1770 13,2 20 CEE 32 A 560 x 400 434

KE 250 S+ 1350 540 630 760 870 1200 1810 16,5 25 CEE 32 A 600 x 480 523

KE 330 S+ 1350 590 720 800 930 1280 1800 22,0 32 CEE 32 A 600 x 500 554

KE 480 S+ 1350 640 770 1020 980 1340 1830 32,0 47 CEE 63 A 580 x 350 (2) 693

Modell Tmax Innenmaße Außenmaße Leistung Strom Anschluss- Besatz- Gewicht

(mm) (mm) stecker platten

Volumen °C b t h B T H kW A b x t (mm) kg

KE 100 SH 1400 410 480 530 810 1120 1700 10,5 16 CEE 16 A 400 x 370 403

KE 150 SH 1400 460 475 680 860 1130 1790 15,0 22 CEE 32 A 420 x 400 492

KE 200 SH 1400 460 640 680 860 1280 1790 18,0 26 CEE 32 A 560 x 400 558

KE 250 SH 1400 520 630 770 1020 1270 1840 24,0 34 CEE 63 A 560 x 480 625

KE 330 SH 1400 580 710 800 1080 1350 1840 32,0 47 CEE 63 A 600 x 500 690

KE 480 SH 1400 630 770 995 1130 1410 1860 40,0 59 CEE 63 A 580 x 350 (2) 800

Stand: 01 / 2016 Seite 5 von 32

deutsch

4. WICHTIGE SICHERHEITSHINWEISE

4.1. Allgemeine Anmerkung

Beachten Sie unbedingt die Sicherheitshinweise, aber auch die Sicherheitskennzeichen, um mögliche Gefährdungen

ausschließen zu können. Lesen Sie die folgenden Sicherheitshinweise in Ihrem eigenen Interesse vollständig durch,

bevor Sie den Brennofen in Betrieb nehmen.

Bewahren Sie die Bedienungsanleitung sorgfältig auf. Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich

ROHDE- Ersatzteile!

Die Helmut Rohde GmbH übernimmt keine Haftung für Schäden, welche durch falsche oder fehlerhafte Heizspiralen

eines Fremdherstellers entstehen. Ebenfalls erlöschen auch sämtliche Garantieansprüche mit dem Einbau nicht

originaler Ersatzteile!

4.2. Sicherheitshinweise

Achtung: Heiße Oberﬂäche,

nicht in heißem Zustand öffnen.

Achtung: Vor Öffnen des Elektro -

kastens Netzstecker ziehen! (BGV

A8).

Achtung: Warnung vor gefährlicher

elektrischer Spannung.

Das CE Zeichen bestätigt, dass das

Konformitätsbewertungs-Verfahren

nach EG-Richtlinien durch geführt

wurde: Richtlinie 2006 / 95 / EG,

Richtlinie 2004 / 108 / EG,

Richtlinie 93 / 68 EWG,

CE-Kennzeichnung.

4.3. Sicherheitshinweise für den Einsatz

Nur unter Einhaltung der folgenden Sicherheitshinweise kann ein gefahrloser Betrieb des ROHDE-Brennofens

ermöglicht werden:

• Bei Gewerbebetrieben sind der Brennofen und die Regelanlage vor der ersten Inbetriebnahme und in entsprechen-

dem Zeitabstand durch eine Elektrofachkraft auf ordnungsgemäßen und einwandfreien Zustand nach DGUV

Vorschrift 3 Prüfung zu prüfen.

• Reparatur und Wartungsarbeiten an elektrischen Bauteilen dürfen nur durch eine Elektrofachkraft durchgeführt

werden.

• Aus Sicherheitsgründen muss vor Wartungsarbeiten der Netzstecker gezogen werden.

• Es darf kein Verlängerungskabel verwendet werden!

Seite 6 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

5. INBETRIEBNAHME

5.1. Anlieferung / Ofen auspacken

Wird der ROHDE-Kammerofen auf Palette mit Spedition geliefert, prüfen Sie die Sendung sofort bei der Anlieferung

auf sichtbare Beschädigungen der Verpackung. Ist dies der Fall, packen Sie die Palette zusammen mit dem Fahrer

aus und prüfen die Ware erneut auf Beschädigungen. Vermerken Sie evtl. Schäden sofort auf dem Lieferschein und

lassen Sie den Fahrer unbedingt gegenzeichnen. Behalten Sie eine Kopie der Schadensreklamation. Melden Sie die

Beschädigung sofort der Transportﬁrma. Spätere Reklamationen sind zwecklos.

5.2. Verpackung entsorgen

Bringen Sie die Holz-, Karton- und Folienverpackung zu einer entsprechenden Entsorgungsstelle und helfen Sie mit,

aktiv den Umweltschutz zu fördern.

Weitere Informationen zum Entsorgen der Verpackungen erhalten Sie von Ihrem Händler oder der Gemeinde- bzw.

Stadtverwaltung.

5.3. Betriebsumgebung / Aufstellort

Wählen Sie einen geeigneten Aufstellort, beachten Sie dabei unbedingt folgende Regeln und bereiten Sie den Auf-

stellort entsprechend vor:

• Stellen Sie den Brennofen auf eine ebene Fläche.

• Der Abstand zu Wänden sollte an allen Seiten mindestens 25 cm betragen.

• Der Boden, Deckenisolierung, Wände, Trennwände, Verkleidungen etc. müssen aus schwer entﬂammbarem Material

sein.

• Achten Sie darauf, dass der Aufstellort gut belüftbar ist. Andernfalls muss eine Abluftanlage installiert werden.

Fragen Sie hierzu in jedem Fall einen Lüftungstechniker.

5.4. Aufbau des Brennofens

Kontrollieren Sie zunächst das mitgelieferte Zubehör:

Optionales Zubehör KE L (100 – 250)

Standard-Zubehör Serie N, Serie S (Bild 1):

• 4 Cordierit-Klötzchen

• 1 Abluftstutzen inkl. Befestigungsschrauben

• 1 Montageplatte für Regelanlage inkl. Befestigungsschrauben

Optionales Zubehör KE der Serie L 55 – 70 (Bild 2):

• 4 Cordierit-Klötzchen klein

• 4 Cordierit-Platten

• 1 Kaminstein

• 1 Abluftrohr

Bild 2

Bild 1

Stand: 01 / 2016 Seite 7 von 32

5.5. Brennofen auf Füße stellen

Sollte der Kammerbrennofen nicht bereits durch den ROHDE Liefer- und Aufstellservice

(optionale Bestellmöglichkeit) auf die Füße gestellt worden sein, ist es nun an der Zeit,

den Brennofen aufzustellen.

Mit Hilfe eines Hubstaplers können Sie den Kammerofen anheben. Führen Sie die

Gabeln vorsichtig unter der Brennofentür in Richtung Rückwand ein.

Achten Sie darauf, dass das Stromanschlusskabel und die Regler-Steckdose nicht

beschädigt werden!

Heben Sie den Brennofen auf eine Höhe an, in der Sie die Beinpaare leicht montieren

können. Beachten Sie bitte, dass die Beinpaare entsprechend der farbigen Markie-

rungen rot zu rot und grün zu grün montiert werden!

Befestigen Sie die Beinpaare mit den vorhandenen Befestigungsschrauben am Brennofen und senken Sie den

Brennofen am gewünschten Brennofenplatz ab.

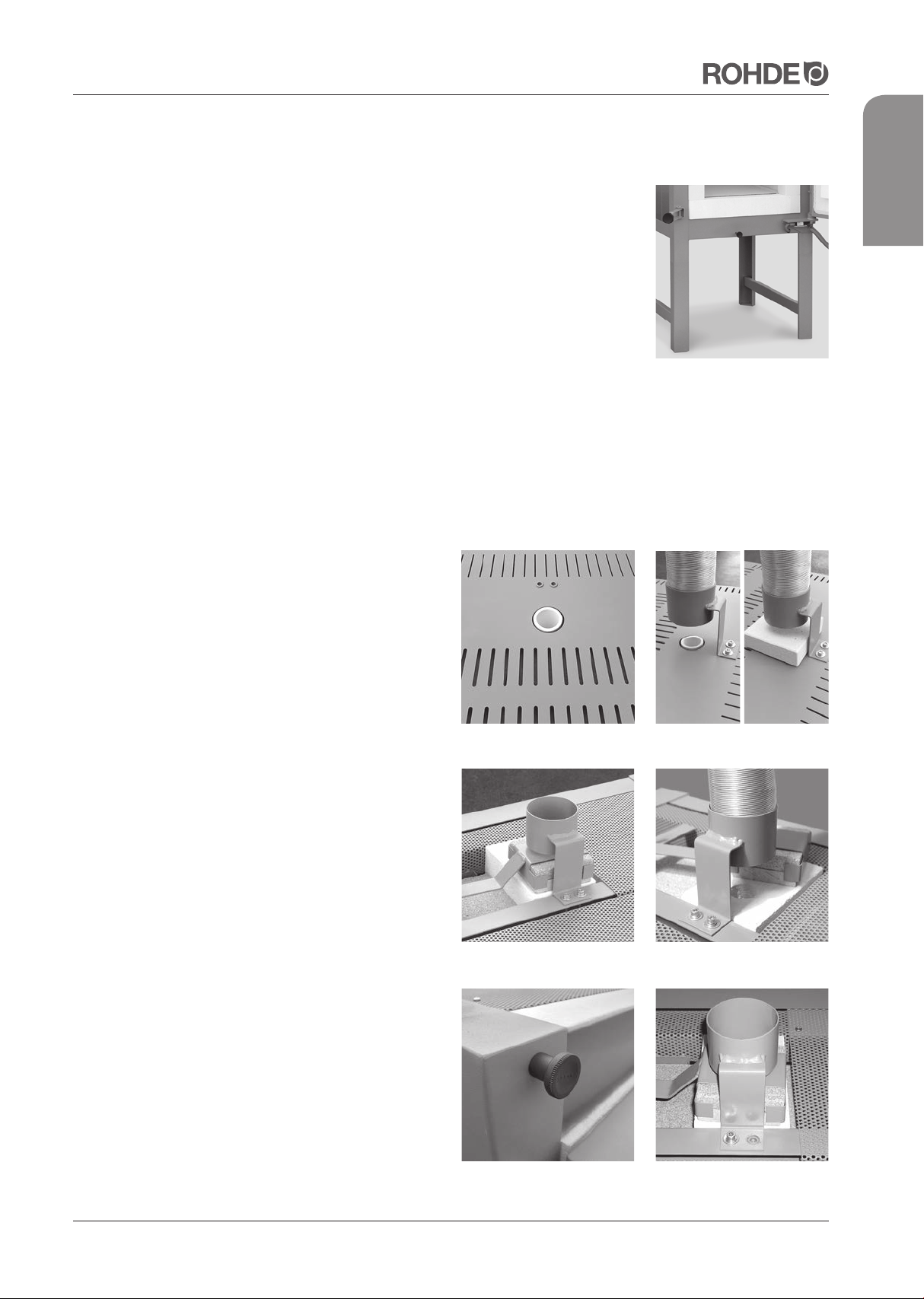

5.6. Abluftstutzen

KE der Serie L 55 –70

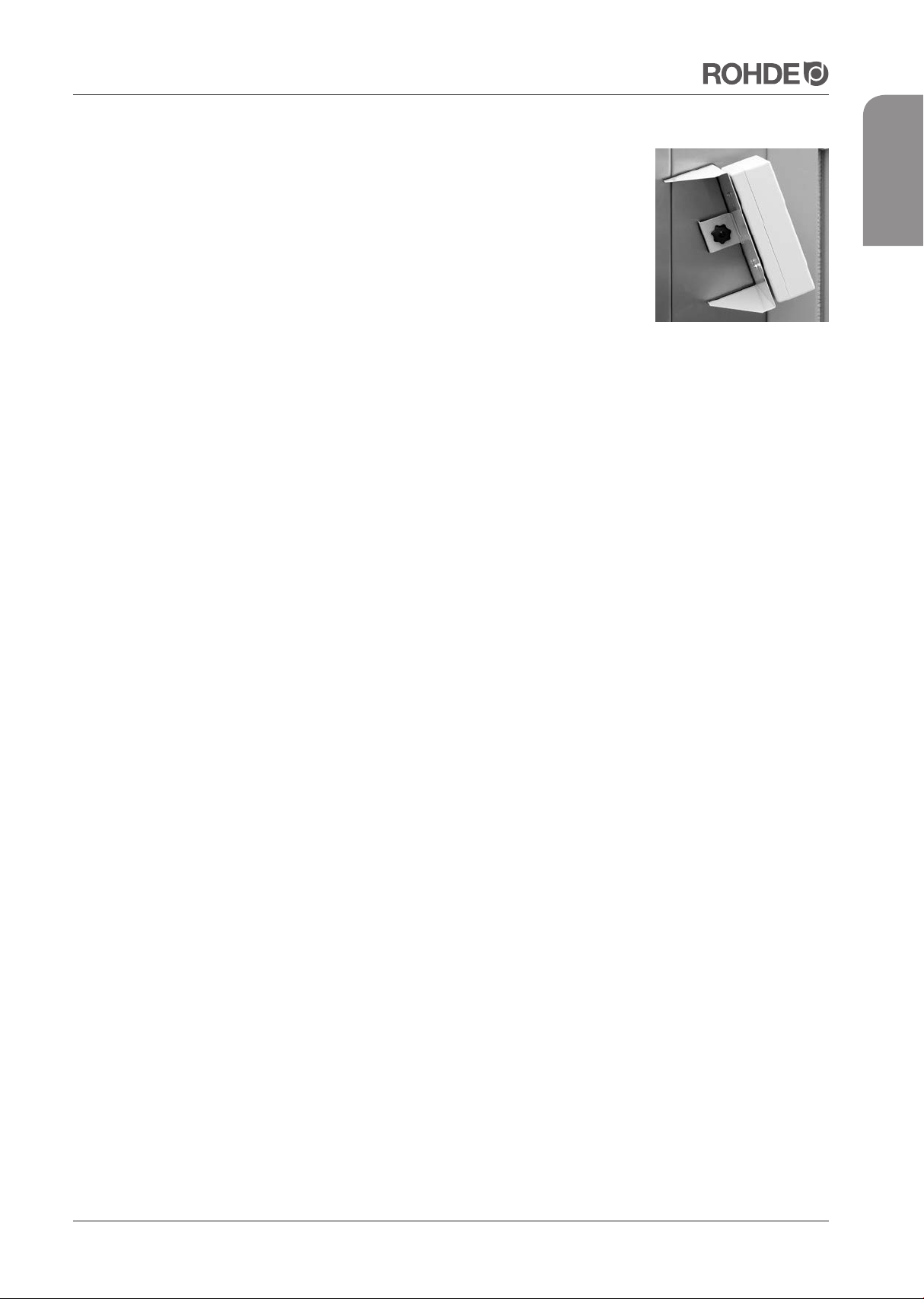

Platzieren Sie zuerst das Abluftrohr in die Abluftöffnung

(Bild 4) in der Ofendecke.

Montieren Sie den Abluftstutzen (optionales Zubehör) an

die dafür vorgesehenen Bohrungen (Bild 5a).

Der Abluftschlauch (optionales Zubehör) wird in den

Abluftstutzen gesteckt und mit der Fixierschraube im

Stutzen befestigt.

Das Abluftloch wird mittels Kaminstein (Bild 5b) geöffnet

oder geschlossen.

KE der Serie L 100 –250, Serie N, Serie S

Schrauben Sie den mitgelieferten Abluftstutzen (Bild 6)

an die dafür vorgesehene Bohrung auf der Decke des

Brennofens. Die Befestigungsstelle ist so gewählt, dass

austretende Dämpfe und Gase durch einen Abluft-

schlauch (optionales Zubehör) abgeleitet werden. Der

Abluftschlauch wird in den Abluftstutzen gesteckt (Bild

7) und mit der Fixierschraube im Stutzen befestigt.

5.7. Abluftklappe

Die Modelle der Rohde-Kammeröfen der Baureihen KE-

N und KE-S (optional für KE 100 – 250 L) verfügen über

einen Abluftschieber, von vorne bedienbar.

Wird der Schieber in voller Länge eingeschoben (Bild 8),

ist die Abluftöffnung im Deckenbereich des Brennofens

geschlossen (Bild 9).

Wird der Schieber vollständig herausgezogen, ist die

Abluft geöffnet.

Bild 4

Bild 3

Bild 5a Bild 5b

Bild 6 Bild 7

Bild 8 Bild 9

deutsch

Seite 8 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

5.8. Zuluftschieber

HINWEIS: Sie erhöhen die Lebensdauer der Heizwendeln erheblich, wenn die Zu- und

Abluftöffnungen beim Brennen bis ca. 600 – 700° C geöffnet sind.

Modellreihe KE 55 L und KE 70 L

Die Brennofenmodelle KE 55 L und KE 70 L verfügen über einen Zuluftschieber (Bild

10) auf der Unterseite der Brennofentüre.

Die Modelle der Rohde-Kammeröfen KE-N und KE-S (für Serie L 100 bis 250 Liter

optional) verfügen über eine Zuluftöffnung mit Zuluftschieber am Boden.

Modellreihe KE-N und KE-S (optional für KE 100-250L)

Wird der Zuluftschieber (Bild 11) in voller Länge eingeschoben, so ist die Luftzuführung

geschlossen. Wenn der Schieber vollständig herausgezogen wird, ist der Luftkanal

geöffnet.

5.9. Netzanschluss / Regelanlage anschließen

Der Ofen ist mit einem Anschlusskabel für Netzanschluss ausgestattet. Die entsprechenden Daten können dem

Typenschild entnommen werden. Die Stromzuführung muss dem Brennofen entsprechend ausgelegt und in

un mittelbarer Nähe des Brennofens sein.

Verwenden Sie keinesfalls ein Verlängerungskabel! Das Zuleitungskabel darf

den heißen Ofen nicht berühren.

Spannungsschwankungen sind örtlich möglich. In Deutschland kann die Nennspannung

von 230 / 400 Volt um 10 % schwanken. Das führt zu einer Abweichung in der Nenn-

leistung. Fällt die Spannung unter Last auf 210 Volt ab, so sinkt die Ofenleistung um ca.

16 %.

Die Regelanlage (Bild 12) wird über eine 14-polige Steckschraubverbindung an den

Brennofen gekoppelt. Die dafür vorgesehene schwarze Steckdose (Bild 13) am Ofen

beﬁndet sich neben der elektrischen Zuleitung an der Seite des Anschlusskastens.

Stecken Sie bitte zuerst den schwarzen Regelungsstecker ein. Eventuell müssen Sie

den Stecker etwas drehen, bis er einrastet. Dann den Verschraubungsring festdrehen

und damit den Stecker sichern.

Bild 10

Bild 12

Bild 11

Bild 13

Stand: 01 / 2016 Seite 9 von 32

deutsch

5.10. Montage der Regelanlage

Montage der Regelanlage am Brennofen

Platzieren Sie die mitgelieferte Reglerplatte (optionales Zubehör KE-L Serie) so, dass

Sie die beiliegende Sterngriffschraube in die dafür vorgesehene Stelle (Bild 14) ein drehen

können. Ist die Reglerplatte fest angeschraubt, können Sie die Regelanlage auf der

Reglerplatte befestigen. Eine genaue Montageanweisung ﬁnden Sie in der Bedienungs-

anleitung Ihrer Regelanlage!

Wandmontage der Regelanlage TC 304

Wählen Sie einen sicheren, gut bedienbaren Platz neben dem Ofen an der Wand. Schrauben Sie zuerst die beiden

mitgelieferten Rändelschrauben in die auf der Rückseite der Regelanlage vorgesehenen Löcher. Damit wird der Regler

später in der Halterung ﬁxiert. Montieren Sie jetzt mit Hilfe der 3 Dübel und 3 Schrauben die Befestigungsschiene der

Regelanlage TC 304 so, dass ein Befestigungsloch nach oben zeigt und zwei Löcher nach unten. Die Klarsichtschutz-

folie muss in jedem Fall zu Ihnen gerichtet sein!

Jetzt kann die Regelanlage von oben in die jeweilige Halterung eingehängt werden. Unter Umständen müssen die

Rändelschrauben am Regler ein wenig gelockert werden.

Montage der anderen TC-Modelle

Wählen Sie einen sicheren, gut bedienbaren Platz neben dem Ofen an der Wand. Die Wandhalterung der TC-Regel-

anlagen abnehmen. Die Befestigungsteile mit 2 Dübeln und 2 Schrauben an der Wand befestigen. Jetzt kann die

Regelanlage von oben in die jeweilige Halterung gesteckt werden.

5.11. Ofen einbrennen / Besatzmaterial einbrennen

ACHTUNG: Entfernen Sie nun unbedingt Kartonagen, Schutzfolie, etc. welche zum Schutz des Brennofens

eingesetzt wurden!!!

Bevor der Ofen in den täglichen Gebrauch geht, sollte ein Trockenbrand gefahren werden. Hierbei bitte das Abluftloch

und die Zuluft nicht verschließen. Das „Einbrennen“ ist zum einen nötig, um Restfeuchtigkeit aus der Ofenwand zu

entfernen, zum anderen wird durch dieses „Einbrennen“ eine schützende Oxydschicht auf den Heizwendeln erzeugt,

welche die Lebensdauer der Heizwendel entscheidend verlängert.

Leistungseinstellung für das Einbrennen:

• Aufheizen mit 100°C / h

• Endtemperatur 1050°C

• Haltezeit: 1 Std. 30 Min.

Beachten Sie bitte, dass das Offenlassen des Abluftlochs bis ca. 600–700°C, auch bei den zukünftigen Bränden, die

Lebensdauer der Heizwendeln erheblich erhöht. Zeitgleich mit dem Einbrennen des Brennofens können Sie das Ein-

brennen der Hohlstützen und Besatzplatten (optionales Zubehör) vornehmen. Weitere Informationen hierzu ﬁnden Sie

unter Punkt 6.3.

5.12. Hinweise Stromanschluss / RCD-Schutzschalter

Für den Betrieb Ihres Brennofens in Werkstätten, Laborräumen, etc. ist es unbedingt erforderlich, eine separate

Stromzufuhr mit eigener Absicherung von einer Elektrofachkraft bereitstellen zu lassen. RCD-Schutzschalter mit 0,03 A

Auslösestrom (z.B. für Feuchträume in Wohnungen) können zum vorzeitigen Auslösen (z.B. wegen Raumfeuchtigkeit

bzw. Brenngutfeuchtigkeit) neigen.

Der RCD-Schutzschalter kann größer gewählt werden (Empfehlung 0,3A), wenn sichergestellt ist, dass der gewählte

Stromkreis ausschließlich nur für den Brennofen genutzt wird. Falls dies nicht gewährleistet werden kann, ist ein Fest-

anschluss vorzusehen.

Bild 14

Seite 10 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

6. ALLGEMEINE BEDIENHINWEISE

6.1. Bedienung der Regelanlage

Bitte lesen Sie zunächst die entsprechende Betriebsanleitung für Ihre Regelanlage sorgfältig durch! Nach dem

Anschließen der Netzleitung sowie der Regelungszuleitung ist der Ofen betriebsbereit.

Typische Brennkurven am Beispiel einer Regelanlage TC 504

Fragen Sie in jedem Fall die Brennwerte für die eingesetzten Materialien bei Glasur- und Ton-Lieferanten nach.

Entsprechend muss die Brennkurve der Regelanlage angepasst werden.

6.2. Richtiger Umgang beim Brand

• Keine brennbaren Gegenstände in unmittelbare Nähe legen.

• Der Brennofen darf nur in einem gut belüftbarem Raum aufgestellt und betrieben werden. Um einen zuverlässigen

Betrieb des Brennofens zu gewährleisten, darf der Ofen nur bis zu einer Umgebungstemperatur von 40°C betrieben

werden.

• Der Brennofen muss frei stehen. Die Wärmeabstrahlung darf nicht behindert werden. Legen Sie keine Gegenstände

auf oder am Ofen ab.

• Öffnen Sie keinesfalls den Brennofen, solange er noch in Betrieb oder nicht vollständig abgekühlt ist. Hohe, aus-

tretende Temperaturen führen zu Brand- und Verletzungsgefahr und führen zu vorzeitigem Verschleiß am Ofen.

Der Hersteller übernimmt dafür keinerlei Haftung.

• Brennen Sie Materialien, welche gesundheitsschädliche Gase und Dämpfe entwickeln, ist es unbedingt erforderlich,

eine Abluftanlage zu installieren und diese ins Freie umzuleiten.

• Brennen Sie niemals brennbare Materialien oder Lebensmittel im Ofen.

Schrühbrand 0.00 100 600 0.10 150 950 0.05 SKIP

Glasurbrand 0.00 150 300 0.05 150 1050 0.20 SKIP

tmp2

tmp1

t0 rmp1 t1 rmp2 t2 rmp3

Stand: 01 / 2016 Seite 11 von 32

deutsch

6.3. Besatzbeispiel

Platzieren Sie die 3 mitgelieferten Cordierit-Klötzchen in Form eines Dreiecks auf den Boden des Brennofens, dann

legen Sie eine erste Besatzplatte (optionales Zubehör) darauf. Beachten Sie, dass alle Besatzplatten und Stützen

eingebrannt werden müssen (siehe Punkt 5.11). Eine zu nahe an die Heizwendeln gesetzte Platte ist stark rissgefähr-

det. Es sollten mindestens 20 mm Abstand zur Spirale eingehalten werden.

Verwenden Sie eine 3-Punkt-Auﬂage der Besatzplatten (bei 2-teiligen Besatzplatten auch jeweils 3 Klötzchen pro

Platte), wobei jeweils Stütze über Stütze stehen sollte. Ansonsten werden die Platten auf Biegung beansprucht, was

immer wieder zu Verformungen oder Rissen der Besatzplatten führt.

7. WARTUNG / PFLEGE / REINIGUNG

7.1. Allgemeine Wartungshinweise

DGUV Vorschrift 3 Prüfung: Bei Gewerbebetrieben sind der Brennofen und die Regelanlage vor der ersten Inbe-

triebnahme und in entsprechenden Zeitabstand durch eine Elektrofachkraft auf ordnungsgemäßen und einwandfreien

Zustand nach „DGUV Vorschrift 3 Prüfung“ zu prüfen.

Wartungs- und Reparaturarbeiten: An elektrischen Bauteilen dürfen Wartungs- und Reparaturarbeiten nur durch

eine Elektrofachkraft durchgeführt werden. Aus Sicherheitsgründen muss vor Wartungsarbeiten der Netzstecker

gezogen werden.

Achten Sie darauf, dass keine Tone und Glasuren an die Heizelemente gelangen. Dies führt unweigerlich bei den

nächsten Bränden zur Beschädigung der Heizwendel. Sollten dennoch Verunreinigungen an den Heizleiter gelangen,

entfernen Sie diese sofort, da eingebrannte Glasuren etc. die Heizwendel und die Steine beschädigen. Sprechen Sie

bei größeren Schäden mit uns oder Ihrem Fachhändler.

Heizwendeln sind Verschleißteile. Ihr Widerstand (Ohm) erhöht sich bei jedem Brand und führt im Laufe der Zeit zu

Verzögerungen der Brennkurve durch Leistungsabfall, vor allem im oberen Temperaturbereich. Wir empfehlen bei

fortgeschrittenem Verschleiß üblicherweise den Austausch der kompletten Heizwendeln, da einzeln ausgetauschte

Heizwendeln zu Temperaturdifferenzen innerhalb des Ofens führen können.

Lassen Sie die Heizwendel durch eine Elektrofachkraft tauschen!

Ein Tipp für den Brenn-Proﬁ: Legen Sie sich einen kompletten Satz Heizwendeln auf Reserve!

Dies ver hindert unnötigen Stress im Notfall und sichert Ihnen unverzügliche Brennfortsetzung.

Reinigen Sie den Brennofen regelmäßig von Ton- bzw. Steinstaub mittels Besen und Staubsauger. So verlängern Sie

auch die Lebensdauer Ihrer Heizwendel.

Vermeiden Sie nach Möglichkeit reduzierende Glasurbrände, da diese zum Abbau der Oxydationsschicht führen und

somit die Lebensdauer der Heizwendel erheblich verkürzen.Es ist ratsam ca. alle 20 Brände einen Leerbrand (ohne

Besatz) durchzuführen. Dabei werden die Heizwendel „gesäubert“, gleichzeitig kann sich die Oxydschicht erneuern

und verhelfen den Wendeln zu längerer Lebensdauer!

Bild 17

4-teilige Besatzebenen

Bild 16

2-teilige Besatzebenen

Bild 15

1-teilige Besatzebenen

Seite 12 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

7.2. Türverschluss einstellen

Modellreihe KE-L 55 und 70

Damit die Tür des Brennofens stets optimal abdichtet, besteht die Möglichkeit, den

Türanschlag nachzustellen:

Lösen Sie dazu die erste Kontermutter und drehen die Inbusschraube eine halbe bis

eine Umdrehung ein. Kontern Sie die Schraube nun wieder. Prüfen Sie, ob die Tür am

Brennofen rundum anliegt und schließt (Bild 18).

Modellreihe KE-L (100-250), KE-N und KE-S

Lösen Sie dazu die erste Kontermutter und drehen die Sechskantschraube eine halbe

bis eine Umdrehung ein. Kontern Sie die Schraube nun wieder. Wenden Sie gleiches

Einstellverfahren für den zweiten Türverschluss an. Prüfen Sie, ob die Tür am Brenn ofen

rundum anliegt und schließt (Bild 19).

7.3. Isolierkordel anpassen – Modellreihe KE-L (100-250), KE-N und KE-S

Es ist ratsam, die Isolierkordel in der Brennofentüre im Abstand von 5–6 Monaten wieder

anzupassen. Dadurch erreichen Sie wieder eine optimale Abdichtung der Brenn ofentür.

Verwenden Sie dazu ein sauberes Stück Holz und drücken dieses von der Außenkante

vorsichtig gegen die Isolierkordel (Bild 20).

7.4. Türscharnier nachstellen – Modellreihe KE-L (100-250), KE-N und KE-S

In einigen seltenen Fällen kann es notwendig sein, die Einstellung der Türscharniere

nachzustellen. Achten Sie darauf, dass die beiden Türverschlüsse geschlossen sind.

Lösen Sie nun die Innensechskantschrauben der Türscharniere um max. eine halbe

bis eine Umdrehung. Drücken Sie nun die Ofentüre plan auf den Ofenkörper und ziehen

anschließend die Schrauben wieder an (Bild 21).

Bild 20

Bild 21

Bild 19

Bild 18

Stand: 01 / 2016 Seite 13 von 32

deutsch

8. TIPPS ZUR STÖRUNGSSUCHE

Die Regelanlage kann nicht eingeschalten werden.

• Überprüfen Sie, ob die Regelanlage am Schaltkasten des Ofens eingesteckt wurde.

• Prüfen Sie weiterhin, ob der Brennofen am Stromanschluß angeschlossen ist.

• Überprüfen Sie die Feinsicherung am Stromkasten des Brennofens. Diese ist mit T 2A abgesichert.

• Lassen Sie Ihre Hausanschlüsse (Stecker), Sicherungen und die Stromaufnahme des Brennofens durch eine

Elektro fachkraft prüfen.

Die Regelanlage zeigt eine Fehlermeldung.

Hierzu können Sie in der Bedienungsanleitung für die Regelanlage die entsprechende Vorgehensweise ﬁnden.

Der Brennraum erwärmt sich nicht.

Überprüfen Sie die Funktion des Sicherheitstürschalters. Vermutlich arbeitet der Sicherheitsschalter nicht und somit

kann der Sicherheitsschütz nicht schalten. Achten Sie darauf, dass der Sicherheitsschalter ordnungsgemäß schaltet.

Ist dies nicht der Fall, oder die Türe nicht vollständig geschlossen, ist der Sicherheitskreis unterbrochen und der

Brennofen kann nicht heizen.

Der Brennofen heizt nur sehr langsam.

Die eingegebenen Temperaturen werden nicht erreicht. Die Regelanlage zeigt eine Fehlermeldung. Überprüfen Sie

die Heizleiter auf eventuell sichtbaren Bruch.

Alle ROHDE-Brennöfen wurden vor Verlassen der Produktionsstätte eingeschalten und auf Funktion

geprüft!

Seite 14 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

9. GEWÄHRLEISTUNGSBESTIMMUNGEN

Wir garantieren einwandfreie Verarbeitung und Funktion des gelieferten Brennofens und gewähren 36 Monate Garantie

ab Rechnungsdatum.

Ausgenommen von der Garantie sind neben den Heizwendeln (Verschleißteile) folgende Punkte:

• Vom Kunden verursachte Beschädigungen, z.B. Steinabbrüche im Brennraum.

• Beschädigungen, die vom Brenngut verursacht wurden, z.B. durch Überschreiten der maximalen Temperatur.

• Beschädigungen durch unsachgemäße(n) Transport(e).

• Beschädigungen durch nicht für den Ofen zulässige chemische Reaktionen während des Brandes (z. B.: Salzbrand).

• Korrosionsspuren, welche durch aggressive Glasuren bzw. unzureichende Belüftung des Brennraumes entstehen.

• Ausschluss jeglicher Haftung des Herstellers bei unsachgemäßem Umgang und damit entstandenen Schäden.

Wichtig: Die GARANTIEKARTE bitte sofort ausgefüllt zurücksenden! Beachten Sie bitte: Ohne die eingesandte

Garantie karte ist eine kostenlose und schnelle Bearbeitung im Schadensfall nicht möglich.

Achtung: Die Feuerleichtsteine der Ausmauerung sind starken Temperaturschwankungen ausgesetzt. Dadurch

können Haarrisse in der Steinausmauerung entstehen. Dieser Vorgang ist normal und beeinträchtigt nicht die

Funktion des Ofens. Sie sind daher auch kein Anlass für eine Reklamation.

Was tun im Gewährleistungs- / Schadensfall?

Informieren Sie bitte Ihren Fachhändler – und zwar bevor etwaige Kosten entstehen. Ihr Fachhändler entscheidet

nach Rücksprache mit uns, dem Hersteller, was weiter zu tun ist.

Geben Sie bitte im Falle einer Reklamation den Ofen-Typ, die Produkt-Nr. und das Kaufdatum bzw. Baujahr an

(siehe Typenschild seitlich am Ofen).

Wir verweisen auf die Allgemeinen Geschäftsbedingungen (Version 04 / 2014) der Helmut Rohde GmbH.

10. SCHUTZRECHTE / MARKENNAMEN / HAFTUNGSAUSSCHLUSS

Der Inhalt dieser Bedienungsanleitung dient ausschließlich Informationszwecken, kann ohne Vorankündigung

geändert werden und ist nicht als Verpﬂichtung der Helmut Rohde GmbH anzusehen. Wir geben keine Garantie oder

Gewähr hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Bedienungsanleitung.

Die Wiedergabe von Gebrauchsnamen, Handelsnamen, Warenbezeichnungen usw. in dieser Bedienungsanleitung

erfolgt ohne besondere Kennzeichnung, da diese allgemein bekannt sind. Diese Namen und Bezeichnungen können

jedoch Eigentum von Firmen oder Instituten sein.

Brennöfen und Maschinen für Keramik, Glas und Metall

Modell / Model:

Maximale Betriebstemperatur /

Maximum operating temperature:

SN:

16 A

1320 °C 50 Hz

10,5 kW

KE 150 S # 34388

3/N/PE AC 400 V

03 / 2013

Spannung /Voltage: Strom / Current: Leistung / Power:

Baujahr /Y. O. M.:

Helmut Rohde GmbH

Ried 9

D - 83134 Prutting

Frequenz:

Stand: 01 / 2016 Seite 15 von 32

deutsch

11. KONFORMITÄTSERKLÄRUNG

certifies that the following product: erklärt, dass das Produkt: declara que este producto:

ELS, ME, KE (L,N,S, LS, B)

meets the requirements of the relevant EC Directives: den einschlägigen EG-Richtlinien entspricht: cumple con las directrices europeas vigentes:

• Directive 2006/95/ EC, Electric Units • 2006/95/ EG, Elektrische Betriebsmittel • 2006/95/CE, equipos eléctricos

• Low Voltage Directive • Niederspannungsrichtlinie • Directiva europea de baja tensión

Directive 2004/108/EC, Electromagnetic Compatibility (EMC)

• Richtlinie 2004/108/ EG, Elektromag.Verträglichkeit • Directiva 2004/108/ CE, Compatibilidad electromagnética

• Directive 93/68/ ECC relating to CE marking • Richtlinie 93/68/ EWG, CE Kennzeichnung • Directiva 93/68/CEE, Certificación CE

European Standards - Europäische Normen - Normas europeas

EN 953+A1 EN 61000-6-4 ed. 2 EN 55011 ed. 2

EN 55011 ed. 3 EN 60204-1 ed. 2 EN ISO 13732-1

EN 605019-1 ed. 2 EN 60519-1 ed. 2

Name and address of the person authorised Name und Anschrift der Person, die bevollmächtigt ist, Nombre y dirección de la persona responsable

to compile the relevant technical documentation: die technischen Unterlagen zusammenzustellen: de elaborar la documentación técnica:

Technical documentation number: Nummer der technischen Dokumentation: Número de la documentación técnica:

the two last digits of the year in die beiden letzten Ziffern des Jahres, in dem die las dos últimas cifras del año

which the CE marking was affixed: CE-Kennzeichnung angebracht wurde: en que se obtuvo la certificación CE:

Angabe zur Person, die zur Ausstellung

The identity and signature of the person dieser Erklärung im Namen des Herstellers oder Datos de la persona autorizada para emitir

empowered to draw up the declaration on behalf of the seines Bevollmächtigten bevollmächtigt ist, esta declaración en nombre del fabricante

manufacturer or his auhtorised representative: sowie Unterschrift dieser Person: o de su representante autorizado, y firma de esta persona:

20.02.12

Benjamin Rohde

Managing director - Geschäftsführer - Gerente

CRW99 849 - 40959

CZECH REPUBLIC

ROHDE, spol. s.r.o.

67126 Dyjákovice, Dyjákovice 311

AKPTESTING - Ing. Petr Vrána, 61400 Brno, Proskovo nam. 21 CZECH REPUBLIC

EC DECLARATION OF CONFORMITY

EU-KONFORMITÄTSERKLÄRUNG

DECLARACIÓN DE CONFORMIDAD CE

Seite 16 von 80 Stand: 01 / 2016

Aus Freude am Ergebnis

12. ERSATZTEILE

Halten Sie bei Ersatzteilbestellungen immer Ihre Kaufrechnung griffbereit.

Diese beinhaltet alle ofenrelevanten Daten, welche für eine rasche und genaue Ersatzteilbestellung erforderlich sind.

13. SERVICE-ADRESSEN

Bei Fragen zu Ihrem Brennofen, Ersatzteilen oder weiterem Zubehör wenden Sie sich bitte an Ihren Fachhändler.

Wir wünschen Ihnen viel Erfolg und immer gute Brennergebnisse!

Ihr ROHDE-Team

Helmut Rohde GmbH · Ried 9· D-83134 Prutting

info@rohde-online.net · www.rohde-online.net

english

Instruction Manual

Electric Frontloaders for Ceramics up to 1400°C

Page 18 of 80 Status: 01 / 2016

Enjoy your results

1. CONTENTS Page

2. Preface . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3. Product family . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 – 20

4. Important safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.1. General information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.2. General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

4.3. Operating safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5. Start-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5.1. Delivery / Unpacking the kiln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5.2. Disposal of packing material. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5.3. Installation environment / Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5.4. Kiln assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5.5. Place the kiln on its legs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

5.6. Exhaust air socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

5.7. Exhaust air ﬂap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

5.8. Air supply handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

5.9. Connect to power supply / Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

5.10. Mount the controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.11. Kiln and furniture initial ﬁring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5.12. Instructions power connection / Residual current protective device (RCD) . . . . . . . . . . . . . . . . . . . . . . . . . 25

6. General operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6.1. Operating instructions Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6.2. Correct operation during ﬁring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

6.3. Example for positioning furniture plates . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7. Maintenance / Care and Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7.1. General maintenance instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7.2. Adjust the door lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

7.3. Adjust the insulating cord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

7.4. Adjust the door hinge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

8. Troubleshooting tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

9. Warranty provisions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

10. Property rights / Trade names / Disclaimer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

11. Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

12. Spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

13. Contacts / Assistance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Status: 01 / 2016 Page 19 of 80

english

2. PREFACE

Congratulations, you have chosen a ROHDE product - a high-quality product meeting highest requirements. This

Frontloader has resulted from intense research in the ﬁeld of small to medium-sized ceramic kilns. We are pleased to

offer you a kiln that incorporates traditional craftsmanship and the latest technological features.

This instruction manual will help you to familiarise yourself with your new ROHDE frontloader kiln. We have put together

some important information and guidelines that will make operating your kiln as safe and simple as possible. Please

read the instruction manual carefully before using your ROHDE kiln. Make sure you understand the features and

functions of the kiln and control unit.

Note: Some of the functions and optional features mentioned are different for Frontloaders in the KE-L series!

3. PRODUCT FAMILY

Frontloaders KE-L series up to 1200°C

Frontloaders KE-L series up to 1280°C

Frontloaders KE-N series up to 1300°C

Model Tmax Internal dimensions External dimensions Power Power Connection Furniture Weight

(mm) (mm) consumption plug plates

Volume °C w d h W D H kW A b x t (mm) kg

KE 100 N 1300 410 480 530 750 1050 1700 6.6 10 CEE 16 A 400 x 370 323

KE 150 N 1300 460 480 680 800 1050 1780 9.0 13 CEE 16 A 440 x 400 375

KE 200 N 1300 460 640 680 800 1210 1780 11.0 16 CEE 16 A 600 x 400 415

KE 250 N 1300 530 640 760 870 1210 1800 13.7 22 CEE 32 A 600 x 500 471

KE 330 N 1300 590 720 790 920 1280 1800 16.5 25 CEE 32 A 550 x 340 (2) 531

KE 480 N 1300 640 770 980 980 1340 1830 22.0 32 CEE 32 A 600 x 360 (2) 641

Model Tmax Internal dimensions External dimensions Power Power Connection Furniture Weight

(mm) (mm) consumption plug plates

Volume °C w d h W D H kW A b x t (mm) kg

KE 100 L 1280 430 480 530 750 1050 1630 7.0 16 CEE 16 A 400 x 370 309

KE 150 L 1280 480 480 680 800 1050 1700 9.0 13 CEE 16 A 440 x 400 338

KE 200 L 1280 480 640 680 800 1210 1700 11.0 16 CEE 16 A 600 x 400 406

KE 250 L 1280 560 640 760 870 1200 1740 13.5 20 CEE 32 A 600 x 500 460

KE 430 L 1280 650 640 1110 960 1140 1910 22.0 32 CEE 32 A 600 x 500 535

Model Tmax Internal dimensions External dimensions Power Power Connection Furniture Weight

(mm) (mm) consumption plug plates

Volume °C w d h W D H kW A b x t (mm) kg

KE 55 LN 1200 410 380 340 660 700 770 3.0 13 Schuko 370 x 340 111

KE 55 L 1280 410 380 340 660 700 770 3.6 16 Schuko 370 x 340 111

KE 70 L 1050 410 380 450 660 700 880 3.6 16 Schuko 370 x 340 121

KE 70 LS 1280 410 380 450 660 700 880 5.5 8,5 CEE 16 A 370 x 340 124

Page 20 of 80 Status: 01 / 2016

Enjoy your results

Frontloaders KE-S series up to 1320°C

Frontloaders KE-S+ series up to 1350°C

Frontloaders KE-SH series up to 1400°C
