SmartWasher 15C User manual

part number 15C-02-02
OPERATING
MANUAL
Model 15C
MODE D'EMPLOI
Modèles 15C
MANUAL DE OPERACION
Modelo 15C

You have purchased the state-of-the-art
SmartWasher®Combination Parts
Washer/Brake Washer System. The
SmartWasher Model 15C combines a
powerful cleaning solution with the
bioremediating power of specially-bred
Ozzy®microbes. Once the SmartWasher
has been properly installed and activated, it
is literally ALIVE!
Your SmartWasher:
• Is safe and easy to use
• Uses the latest in bioremediation
technology to eliminate hazardous
liquid waste
• Helps deregulate and detoxify your
workplace and reduce government
paperwork
• Saves you money
The SmartWasher is designed to safely and
effectively remove oil and grease from
automotive and industrial parts.
The SmartWasher does clean differently
from older, more dangerous technologies
such as mineral spirits and solvents. Rather
than dissolving grease like mineral spirits,
our specially formulated OzzyJuice®
degreaser works to quickly break the
surface tension of the grease and lift it off
the part (the fluid acts like a liquid spatula).
PLEASE READ THIS INSTRUCTION
MANUAL CAREFULLY AND COMPLETELY
TO ENSURE THAT YOUR NEW
SMARTWASHER WILL OPERATE AT ITS
MAXIMUM EFFECTIVENESS.
IMPORTANT SAFETY INSTRUCTIONS
When using your SmartWasher, these basic
safety precautions should always be followed:
1. Read all instructions.
2. The SmartWasher must be positioned so the
power cord is accessible.
3. Do not operate equipment with a damaged
cord or if the equipment has been dropped or
damaged - until it has been examined by a
qualified serviceman. If the supply cord is
damaged, it must be replaced by the
manufacturer, its service agent or a similarly
qualified person in order to avoid a hazard.
4. If an extension cord is necessary, a cord with a
current rating equal to or more than that of the
equipment should be used. Cords rated for less
current than the equipment may overheat.
Care should be taken to arrange the cord so
that it will not be tripped over or pulled. (Must
be rated at a minimum of 15A/110V
(5A/220V)).
5. Be careful! Burns can occur from touching hot
parts such as the heater element.
6. To reduce the risk of fire, do not operate
equipment in the vicinity of open containers of
flammable liquids.
7. Use the SmartWasher only as described in this
manual. Use only attachments and parts
recommended by ChemFree.
8. ALWAYS WEAR SAFETY GLASSES.
Everyday eyeglasses only have impact
resistant lenses, they are NOT safety glasses.
9. It is good practice to wear gloves whenever
using industrial strength cleaning fluids.
SAVE THESE INSTRUCTIONS
Vous avez acheté la combinaison de pointe
de nettoyeur de pièces SmartWasher®/
nettoyeur de freins. Le SmartWasher
Modèle 15C combine une puissante solution
de nettoyage avec la force de
biodégradation accélérée des microbes
Ozzy®développés spécialement. Une fois
que votre SmartWasher a été
convenablement installé et activé, il est
littéralement parlant VIVANT !
Votre SmartWasher :
• Est simple et facile à utiliser
• Utilise le dernier cri de la biorestauration
pour éliminer les déchets liquides
dangereux
• Aide à déréglementer et détoxifier votre
atelier et à réduire les formalités
administratives
• Vous économise de l'argent
Le SmartWasher est conçu pour enlever
l’huile et la graisse de façon sûre et efficace
des pièces automobiles et industrielles.
Il nettoie différemment des technologies plus
anciennes et plus dangereuses comme les
essences minérales, le Varsol et autres
solvants. Plutôt que de dissoudre les
graisses comme le font les essences
minérales, notre dégraissant à formule
spéciale OzzyJuice®travaille pour rapidement
briser la tension de surface de la graisse et la
faire se détacher de la pièce (notre fluide
travaillant en quelque sorte comme une
spatule liquide).
VEUILLEZ LIRE SOIGNEUSEMENT ET EN
TOTALITÉ CE MODE D'EMPLOI AFIN DE
VOUS ASSURER QUE VOTRE
SMARTWASHER FONCTIONNERA À SON
MAXIMUM D'EFFICACITÉ.
IMPORTANTES INSTRUCTIONS DE
SÉCURITÉ
Quand vous utilisez votre SmartWasher, il y a
trois précautions de sécurité à toujours observer :
1. Lire toutes les instructions.
2. Positionner le SmartWasher de façon à ce que
son cordon secteur soit accessible.
3. Ne pas faire fonctionner l'équipement avec un
cordon endommagé ou s'il est tombé ou a été
abîmé, jusqu'à ce que son état ait été examiné
par un agent d'entretien qualifié. Si le cordon
est endommagé, il doit être remplacé soit par
le constructeur, soit son agent de dépannage
ou une personne également qualifiée, pour
éviter tout risque ultérieur.
4. Si une rallonge secteur est nécessitée, elle devra
avoir des spécifications électriques au moins
égales à celles du cordon de base. Des câbles
calibrés trop faiblement peuvent surchauffer (il
doit supporter au moins 5A/220V (15A/110V)). Il
faut faire attention à disposer le câblage
électrique de sorte qu'il ne soit pas écrasé ou tiré.
5. Prendre garde ! Vous pourriez vous brûler en
touchant les pièces chaudes comme l'élément
de chauffage.
6. Pour réduire les risques d'incendie, ne pas
faire pas fonctionner l'équipement à proximité
de récipients ouverts contenant des liquides
inflammables.
7. N'utiliser le SmartWasher que comme décrit
dans ce manuel. N'utiliser que des accessoires
et pièces recommandés par ChemFree.
8. TOUJOURS PORTER DES LUNETTES DE
SÉCURITÉ. Des lunettes de vue normales n'ont
que des verres résistant à l'impact, ce ne sont
PAS des lunettes de sécurité.
9. Il est conseillé en outre de porter des gants en
cas d'utilisation de fluides de nettoyage
puissants.
CONSERVEZ CES INSTRUCTIONS
Ha comprado el Sistema lavador combinado
de piezas y frenos SmartWasher®de última
tecnología. El SmartWasher Modelo 15C
combina una solución limpiadora potente con
el poder biocorrectivo de los microbios Ozzy®
especialmente cultivados. Una vez que el
dispositivo SmartWasher está instalado y
activado adecuadamente, está literalmente
¡VIVO!
Su SmartWasher:
• Es seguro y fácil de usar
• Usa lo último en tecnología biocorrectiva
para eliminar desechos líquidos
peligrosos
• Le ayuda a liberar de reglamentaciones
y desintoxicar su lugar de trabajo, y a
reducir el papelerío para el gobierno
• Ahorra su dinero
El dispositivo SmartWasher está diseñado
para quitar con seguridad y efectivamente el
aceite y la grasa de piezas de automóviles e
industriales.
El dispositivo SmartWasher limpia en forma
diferente que las tecnologías más viejas y
peligrosas, tales como los destilados, varsoles
y solventes minerales. En lugar de disolver
las grasas como los destilados minerales,
nuestro desengrasante OzzyJuice®trabaja
rápidamente para romper la tensión
superficial de la grasa y separarla de la pieza
(el fluido actúa como una espátula líquida).
LEA CUIDADOSA Y COMPLETAMENTE
ESTE MANUAL DE INSTRUCCIONES
PARA ASEGURARSE DE QUE SU
SMARTWASHER FUNCIONE CON SU
MAXIMA EFECTIVIDAD.
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
Al usar su SmartWasher, siempre debe seguir
estas precauciones de seguridad básicas:
1. Lea todas las instrucciones.
2. Coloque el SmartWasher en posición para que
el cable de alimentación esté accesible.
3. No haga funcionar el equipo con el cable
dañado o si el equipo se ha caído o
deteriorado —hasta que haya sido examinado
por personal de servicio técnico calificado. A
efectos de evitar un peligro, si el cable de
alimentación se daña, debe ser reemplazado
por el fabricante, su agente de servicio o una
persona igualmente calificada.
4. Si necesita un cable de prolongación, debe usar
uno con igual o mayor capacidad de corriente que
el del equipo en uso. Los cables con menor
capacidad de corriente se pueden recalentar. Debe
tener cuidado de acomodar el cable de manera de
no tropezar con él o tironearlo. (Debe tener un
valor nominal mínimo de 5A/220V (15A/110V)).
5. ¡Sea cuidadoso! Se pueden producir
quemaduras por tocar piezas calientes, tal como
el elemento calentador.
6. Para reducir el peligro de incendio, no haga
funcionar el equipo en la vecindad de
recipientes abiertos con líquidos inflamables.
7. Use el SmartWasher sólo como lo describe
este manual. Use sólo los aditamentos y piezas
recomendados por ChemFree.
8. USE SIEMPRE GAFAS DE SEGURIDAD. Los
anteojos de uso diario sólo tienen lentes
resistentes a los impactos, NO son gafas de
seguridad.
9. Es una buena práctica usar guantes siempre
que utilice líquidos limpiadores de potencia
industrial.
GUARDE ESTAS INSTRUCCIONES
Congratulations! Félicitations! ¡Felicitaciones!

Instalación y configuración........página 1
Lavador de piezas Configuraciónpágina 1
Operación..................................página 1
Lavador de frenos .....................página 1
Mantenimiento ......................... página 2
OzzyMat™..................................página 2
Malla de prefiltrado....................página 2
OzzyJuice®................................página 3
Uso apropiado y cuido .............página 3
Mantenimiento anual ................página 4
Diagnóstico y solución de fallas
Fluido.................................... página 4
Sistema de aire .................... página 6
Temperatura .........................página 6
Bomba .................................. página 7
Diagrama esquemático ............ página 7
Despiece .................................. página 8
Tarjeta de registro .................... página 9
Delimitación de
responsabilidades ...............dentro de la
contratapa
Garantía ............dentro de la contratapa
Patentes de los EE.UU. números: 5,961,733;
6,019,110; 6,095,163; 6,074,491; 6,044,854;
6,318,387; 6,328,045; 6,374,835; 6,440,226
Patentes PCT números: 0 784 518; 295 22
341.3
Installation and Setup ..................page 1
Parts Washer Setup.....................page 1
Operation .....................................page 1
Brake Washer ..............................page 1
Maintenance.................................page 2
OzzyMat™.....................................page 2
Prefilter Screen ............................page 2
OzzyJuice®...................................page 3
Proper Use and Car.....................page 3
Annual Maintenance ....................page 4
Troubleshooting
Fluid ..........................................page 4
Air System ................................page 6
Heat ..........................................page 6
Pump ....................................... page 7
Schematic ....................................page 7
Parts Breakdown..........................page 8
Registration Card............back of manual
Disclaimer ...................inside back cover
Warranty......................inside back cover
US Patent #’s 5,961,733; 6,019,110;
6,095,163; 6,074,491; 6,044,854;
6,318,387; 6,328,045;
6,374,835; 6,440,226
PCT Patent #’s: 0 784 518; 295 22 341.3
Installation et mise en œuvre.......page 1
Nettoyeur de pièces Mise en œuvrepage
1
Fonctionnement ...........................page 1
Nettoyeur de freins.......................page 1
Entretien.......................................page 2
OzzyMat™.....................................page 2
Écran de préfiltrage .....................page 2
OzzyJuice®...................................page 3
Utilisation et entretien corrects ...page 3
Entretien annuel...........................page 4
Dépannage
Fluide ........................................page 4
Système à air............................page 6
Chauffage ................................page 6
Pompe.......................................page 7
Schéma ........................................page 7
Pièces constitutives......................page 8
Carte d'enregistrement.................page 9
Avis de
non-responsabilité...3ème de couverture
Garantie ..................3ème de couverture
Brevets USA N°: 5 961733; 6 019 110; 6 095
163;
6 074 491; 6 044 854; 6 318 387; 6 328 045;
6,374,835; 6,440,226
Brevets PCT NO: 0 784 518; 295 22 341.3
Table of Contents Table des matières Tabla de contenido

English
1
INSTALLATION
AND SETUP
Your SmartWasher is shipped fully assembled except for the dolly,
which is packed in the box with the SmartWasher. (The OzzyMat,
support grid and false bottom of the sink are packed inside the sink).
Visually inspect for damage (minor scratches/scuffs are normal due
to the molding process).
The SmartWasher will weigh approximately 300 pounds (136 Kg.)
when it is filled with fluid. It should be installed close enough to a
nominal 115 VAC (220VAC), Ground Fault Circuit Interrupter (GFCI)
electrical outlet so that it can be plugged in. The SmartWasher
should be the only thing plugged in to this circuit.
DO NOT FILL THE SMARTWASHER WITH OZZYJUICE...
...until you have assembled the dolly and placed the SmartWasher on
it.
PARTS WASHER SETUP
1. Bolt the heavy-duty casters to
the dolly base.
2. Place the SmartWasher on the
assembled dolly.
3. Remove the false bottom and
check to make sure mat support
grid is in the bottom of sink.
4. Remove the OzzyMat from its package, unfold it and lay it on the
mat support grid (white side up).
5. Place the false bottom in
position in the sink.
6. Form the flexible faucet to its
desired shape and be sure
that the parts brush and air
brush are inside the sink.
7. At start up, carefully add 25
gallons (five 5-gallon boxes)
of OzzyJuice to the
SmartWasher by slowly
pouring the solution directly
into the sink.
8. Plug unit in to a 115V(220V) GFCI electrical outlet.
9. The SmartWasher will take approximately four hours to heat
up to its optimal operating temperature of 105° F (40° C) (+-
5°). This temperature will be maintained as long as the
SmartWasher is plugged in and is full of OzzyJuice. (If the
low fluid light is on, the heater automatically shuts off).
PARTS WASHER OPERATION
1. The pump switch is attached to a timer. Turning the switch
“ON” (up) will start fluid flowing for ten minutes. To restart
the flow, turn the switch “OFF” (down) then “ON” again and
fluid will flow for another ten minutes.
2. Adjust the valve at the base of the faucet to control the flow
of the fluid through the faucet. The valve at the base of the
brush hose controls the flow of fluid through the brush. Both
outlets can be operated independently or together.
BRAKE WASHER

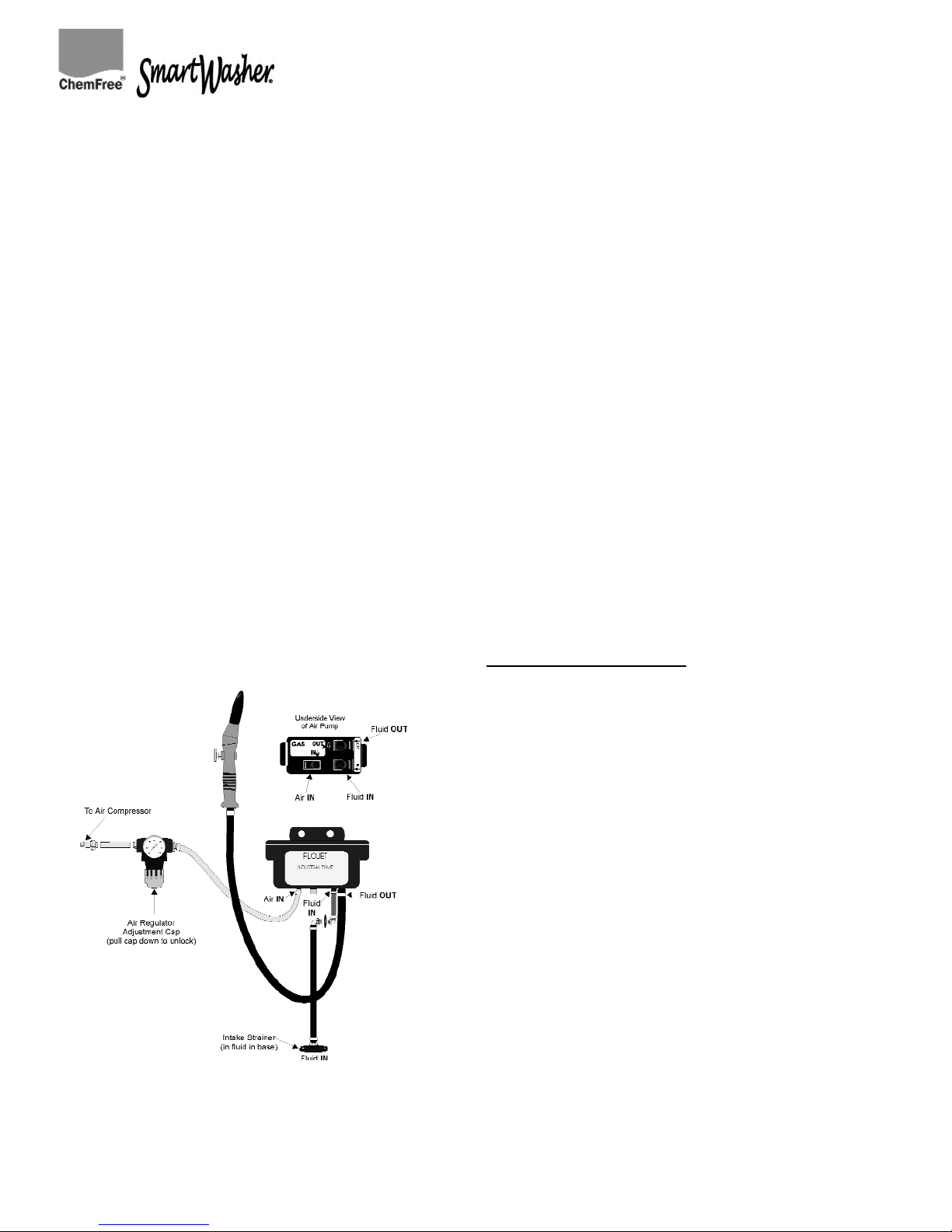

Regulating the Pressure From the Air Brush (The SmartWasher
does not have to be plugged into an electrical outlet to make
these adjustments).
1. Connect your air supply to the air intake male quick connect.
2. The regulator is shipped in the OFF position.
3. To adjust the fluid flow through the air brush, pull the yellow
cap on the regulator down until it turns freely.
4. Hold the air brush over the
sink. Press down on the
button on the brush and
slowly turn the yellow cap
on the regulator counter-
clockwise until you reach
the desired fluid pressure.
(The recommended
pressure is 5 - 10 p.s.i.).
Release the button on the
brush.
5. Push up on the yellow cap on the regulator to lock in place.
6. You are now ready to start cleaning brakes with your air
brush.
USING THE BRAKE WASHER
1. Unplug the SmartWasher from the electrical outlet, placing
the power cord over the control box and off the floor.
2. Roll the SmartWasher to the vehicle and position it under
the brake you desire to clean.
3. Attach an air hose to the brake washer’s air intake hose and
use the air brush (with button) to clean the brake. Allow
the solution to drain back into your SmartWasher.
4. When finished, unhook the air intake hose and roll the
SmartWasher to the electrical outlet and plug it in.
Air intake
Dolly Kit

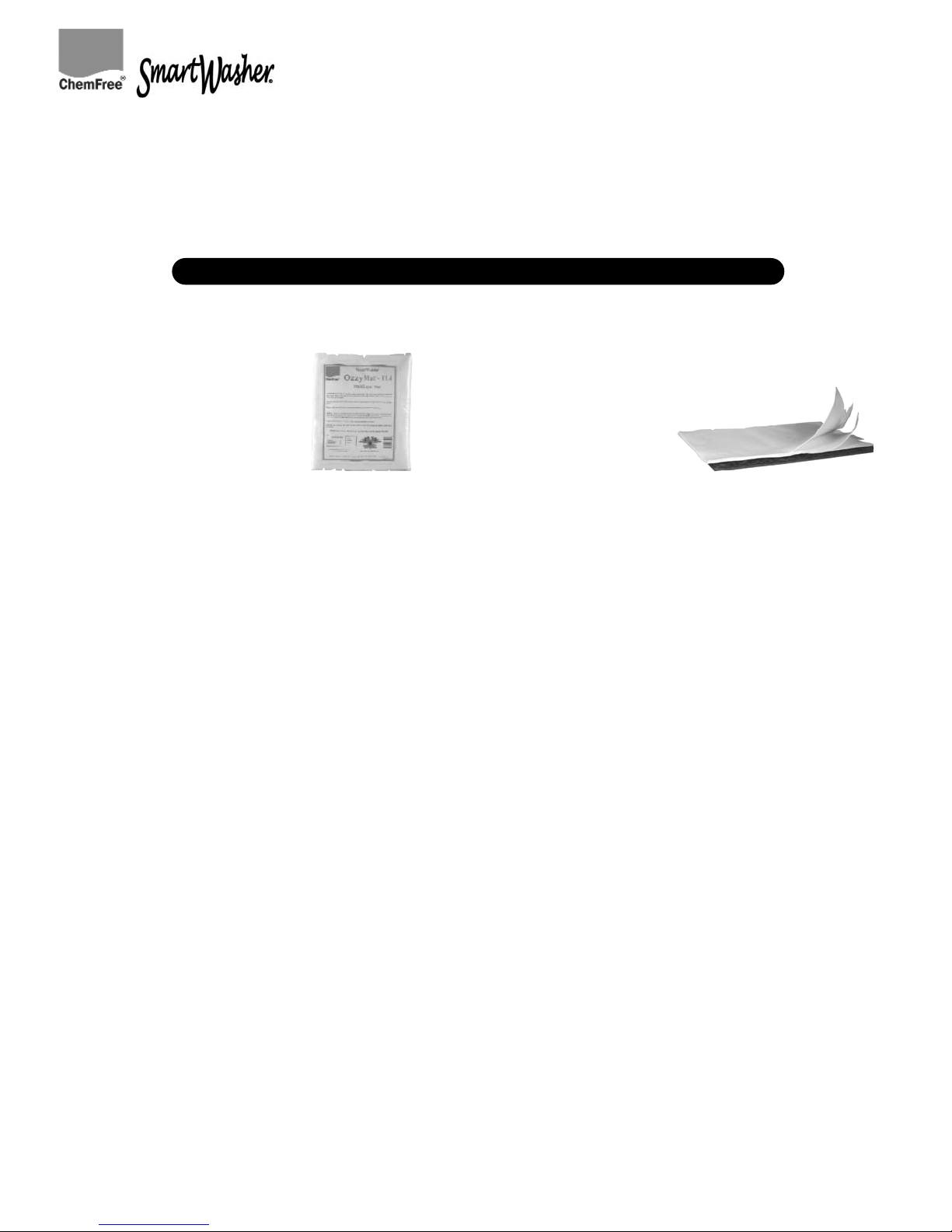

OZZYMAT - FL4
The OzzyMat traps sludge and dirt
as small as 50 microns. It works
effectively even when it appears
dirty. At some point, however, it will
become saturated and unable to
pass fluid freely and must be
changed. The SmartWasher has
bypass openings located under the false bottom of the sink to
accommodate overflow when the OzzyMat is clogged.
MAINTENANCE ON THE OzzyMat
(Performed every 7 - 10 days)
1. Make sure pump is not operating and fluid is not flowing
through the brush or faucet.
2. Carefully lift the false bottom of the sink and lean to one
side.
3. Remove one of the peelable layers of the OzzyMat, wring
into sink and dispose of according to local regulations.
4. Return the false bottom to its proper position.
IMPORTANT MAINTENANCE NOTE
The OzzyMat must be changed at least every 30 days or the Ozzy microbes will lose their effectiveness!
REPLACING THE OzzyMat
(Must be done every 4 weeks)
1. Make sure the pump is
not running.
2. Lift out the false bottom
of the sink and lean to
one side.
3. Remove the used OzzyMat.
4. Remove a new OzzyMat from its poly bag, unfold it and lay
it on top of the support grid with the white side up.
5. Wring excess fluid on to new OzzyMat. It is important to
WRING used OZZYMAT prior to disposal.
6. Place used OzzyMat into the poly bag that the new mat
came in.
7. Place the false bottom back in sink.
8. Dispose of the used OzzyMat in accordance with your local
regulations.
CHECK LOCAL REGULATIONS
You may be able to dispose of your used OzzyMat as solid
waste or with your other absorbent mats.
2 ChemFree Technical Support • 1-800-521-7182

3
English
ChemFree Technical Support • 1-800-521-7182
The SmartWasher uses a specially formulated
fluid which provides a combination of excellent
cleaning characteristics, safety and nutrition for
the Ozzy microbes. OzzyJuice is provided in
ready-to-use containers.
DO NOT ADD WATER, SOLVENT, MINERAL
SPIRITS, GASOLINE OR KEROSENE TO
YOUR SMARTWASHER!
To help monitor and maintain the proper fluid
level, the SmartWasher is equipped with a low
fluid level indicator. When the “Add Fluid” light
comes on, add a 5 gallon box of OzzyJuice
immediately.When a container of OzzyJuice is
added the light will go out. When the “Add
Fluid” light comes on, the heater will turn off
until the necessary amount of fluid is added.
Remember, the OzzyMat needs to be replaced
every 30 days.
To Add OzzyJuice
Slowly pour a full container of OzzyJuice
directly into the SmartWasher sink. The “Add
Fluid” light should go out.
If you add a container of OzzyJuice to your
machine and the “Add Fluid” light is still on, lift the sink off of the
base and check to see if the float is in the down position. If the
fluid is below the float and the float is not at the top stop, you will
need to add more fluid. If the fluid is over the float, there may be
a problem with the low fluid indicator and you should call your
service representative.
Temperature
Your SmartWasher should be plugged in 24 hours a day, 7 days
a week to maintain optimal temperature.
The thermostat is factory-set to maintain fluid temperature at
105° F (+-5°) (40° C) (+-3°). This temperature provides the
optimum condition for effective cleaning and activity of Ozzy
microbes.
The heater will not operate when the fluid level is low. Lift the
sink off of the base and visually check your fluid level. Your
SmartWasher should have approximately 8” (20 cm.) of fluid in it.
If lower than that, add OzzyJuice. If, after a reasonable warm-up
period, the fluid temperature seems too hot or too cold, please
refer to the “Troubleshooting” section on page 6.
If the temperature falls below the recommended minimum, the
system will still clean, but remediation of the hydrocarbons by the
Ozzy microbe colony will slow down. The Ozzy microbes will
become more active when the fluid temperature reaches the
appropriate level.
PROPER USE AND CARE OF THE SMARTWASHER
To keep your new system operating at its best, please remember
these important hints:
• The heater is disabled as long as the “Add Fluid” light is on.
• The SmartWasher is designed to “eat” the oil and grease
washed from dirty parts. It is NOT designed to function as a
waste-oil dump! The Ozzy microbes will thrive on oil and
grease washed from parts during normal use. If excessive oil,
gasoline, transmission fluid, antifreeze or similar fluid is
dumped into the system, the Ozzy microbes may be
destroyed.
• DO NOT ADD - water, bleach, disinfectants, insecticides or
biocides of any description.
• Change the OzzyMat every month.
• Peel a layer off the OzzyMat every 7 to 10 days.
• To maintain the effectiveness of the SmartWasher, it is
imperative that nothing be added to OzzyJuice other than
replacement OzzyJuice or dirty parts residue.
• Turn off pump when not actually washing parts. This will help
to decrease fluid evaporation.
Add Fluid
light
OzzyJuice

ChemFree Corporation recommends that the SmartWasher be
inspected and cleaned annually.
To Perform this Maintenance:
Remove the sink from the base. Inspect the surface of the
cleaning fluid and skim to remove any biomass or debris. Pump
the system fluid into acceptable storage containers until the oil,
floating on the top in the tank, starts coming out of the pump.
Shut the pump off and manually remove the remainder of the
fluid placing it in your oil waste. Rinse the inside of the machine
with water. Rinse the pump thoroughly with water being careful
not to get the control box wet. Visually check the condition of the
hoses, connectors, etc. If everything appears to be in good
working condition, reassemble the SmartWasher, replace the
OzzyMat with a new one, and pour the original fluid back into the
unit. If the “Add Fluid” light comes on, add a full container of
new OzzyJuice. If the “Add Fluid” light is still on, add another
container of OzzyJuice.
TROUBLE SHOOTING FLUID
Inadequate Cleaning of Parts
The SmartWasher will continue to clean parts even when the fluid
color has darkened and the OzzyMat is soiled. If, however, a
dramatic change in cleaning performance is noticed, it is
recommended that the old fluid be replaced with fresh OzzyJuice
and that the OzzyMat be replaced. If the cleaning performance
continues to remain unacceptable, call ChemFree Technical
Support.
Cold Fluid
The thermostat is factory-set to maintain the fluid at 105° F (+-5°)
(40° C) (+-3°). IF THE SMARTWASHER IS LOW ON FLUID,
THE HEATER AUTOMATICALLY SHUTS OFF. Check to see if the
“Add Fluid” indicator is lit (there should be approximately 8 in. (20
cm.) of fluid in the machine). If the “Add Fluid” light is lit, add a full
container of OzzyJuice (the light should go out). Allow a reasonable
warm up period and recheck. If the fluid is still cold, refer to
Troubleshooting Guide on page 6.
Hot Fluid
If the fluid becomes extremely hot at any time, unplug the unit
immediately. Check to make sure the unit is not low on fluid. (If
the “Add Fluid” light is not lit and fluid is low, the probe may be
defective). If unit is low on fluid, add fluid. If unit is still too hot
refer to Troubleshooting Guide on page 6.
Excessive Fluid Loss
If you are adding five gallons of OzzyJuice to the SmartWasher
more than once a month, check for the following:
1. A leak in the base of the unit.
2. Excessive amount of fluid being left on parts after they have
been washed. Shake excess fluid into sink before walking
away.
3. A gap between the base and the sink — check gasket, you
may need a new one. Also check for warpage of the sink or
base.
4. Rags being used in the SmartWasher. A shop rag absorbs at
least 4 oz. (120 milliliters) of fluid.
4
ANNUAL
MAINTENANCE
ChemFree Technical Support • 1-800-521-7182
TROUBLESHOOTING

English
Low or No Fluid Flow from Brush and/or Nozzle
Check the following for problems:
1. Make sure that the valves at the base of the nozzle and
brush are open. If a stronger flow through either device is
needed, turn the valve on the unused tool to the closed
position.
2. Hoses from the pump to the nozzle and brush could be
clogged, pinched or disconnected. Check the hoses from the
pump to the nozzle making sure they are in working order.
3. Hose connections should be secure and not leaking.
4. Make sure SmartWasher is not low on fluid.
5. The pump could be malfunctioning. (Refer to the
Troubleshooting Guide on page 7). The pump comes with a
one year factory warranty. If the pump is faulty, call ChemFree
(1-800-521-7182) to order your warranty replacement. Have
the serial number of the SmartWasher unit available when
calling.
FLUID BACKUP IN FALSE BOTTOM , SINK,
OR ON OZZYMAT
If fluid is backing up in the false bottom, sink or on the OzzyMat,
check the following:
1. Strainer in the false bottom is clogged. Remove the strainer
and clean out debris that is clogging the strainer.
2. Obstruction of drain hole(s) or overflow holes in false bottom
— clean out the drain holes.
3. Blocked or dirty OzzyMat: Replace OzzyMat with a fresh
one. Dispose of used OzzyMat properly.
Excessive Oil Dumped in System
If excessive oil is dumped into the SmartWasher, take the
following steps to remedy the situation:
1. Unplug the SmartWasher and lift the sink off the base.
2. Skim excessive oil off the top of the OzzyJuice or place an
absorbent pad on top of the fluid, soak up the oil and
dispose of it in accordance with local regulations.
3. In extreme cases, it may be necessary to replace all of the
OzzyJuice in the SmartWasher. Dispose of contaminated
OzzyJuice and OzzyMats according to local regulations.
4. If you replace all of the OzzyJuice, rinse the base of the
SmartWasher to remove all excess oil and dirt.
5. Once unit has been cleaned, replace the sink and add a
new OzzyMat and new OzzyJuice.
5
ChemFree Technical Support • 1-800-521-7182
Fluid Discoloration or Odor
OzzyJuice may become dark in color due to dyes in oils or
greases removed from dirty parts. This will not affect its cleaning
power. If the fluid should develop a strong odor, it may be
contaminated and you should call ChemFree Technical Support
for assistance in diagnosing the problem.
Fluid Spillage onto Floor
OzzyJuice will cause the floor to become slippery. Use caution
when walking in or near spilled fluid. To clean up an accidental
spill of new, unused fluid simply soak up the solution with an
absorbent material, or hose spillage down the nearest sanitary
sewer. If the spilled OzzyJuice has been used, you must dispose
of the spillage in accordance with local regulations.
If left to dry, the fluid will leave a tacky spot on the floor that
when wet will again become slippery.

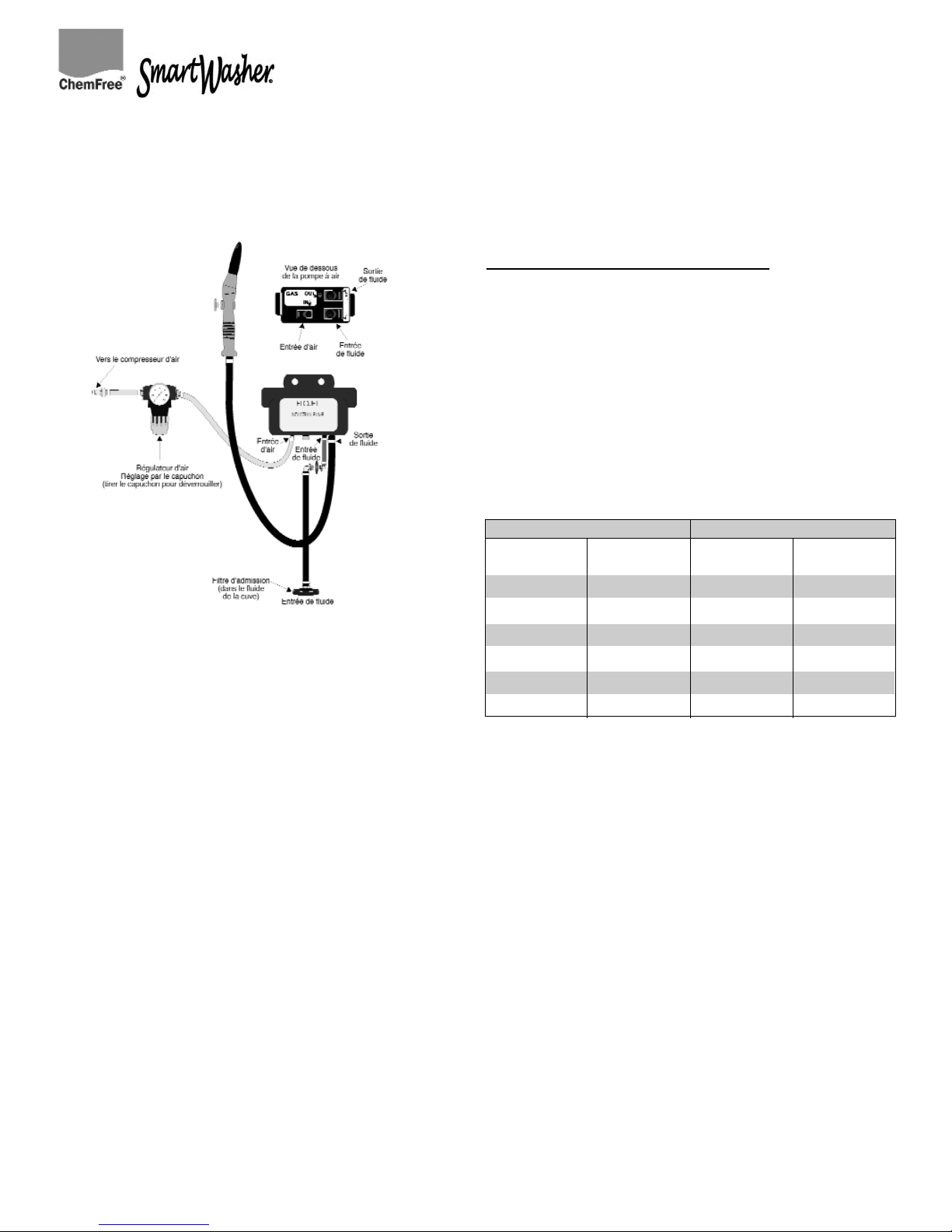

TROUBLESHOOTING AIR SYSTEM
Inadequate Fluid Flow from the Air Brush
1. Make sure there is air going to the regulator. Unplug the “Air
IN” tubing from the air pump to make sure that air is coming
out of the regulator. (This is done by sliding open the lock
latch next to the AIR IN connector on the pump and
removing the hose).
2. Check to see that the regulator is adjusted properly.
3. If possible, remove the brush from the brush hose and see if
there is fluid flow from the hose without the brush attached.
(If you cannot easily remove the brush from the hose, get an
empty container, slide the lock latch on the OUT connector
under the air pump to unlock the hose. Remove the brush
hose and place the bucket under the opening. Turn on air
and see if fluid comes out). If fluid comes out, the brush
needs replacing.
4. Lift up on the right side of the sink and lift the intake hose
(which is inside the tank), and check the strainer to see if it is
clogged.
TROUBLESHOOTING continued

Refer to schematic diagram on page 7
You will need a volt/ohmmeter and a small screwdriver to check
certain parts on your SmartWasher. To remove wires from the
terminals, place a screwdriver into the square hole above/below
the wire you need to remove and push in. Pull gently on the wire
to remove. To replace the wire follow the same procedure but
gently push on the wire to insert it into the terminal block. Tug on
the wire to make sure it is secure.
1. Insure the circuit into which the unit is plugged is of sufficient
amperage (minimum 15 amps/110V or 5 amps/220V) and
that no other equipment is connected to the circuit. The
SmartWasher will draw approximately 10-14/110V amps
(2.5-5 amps/220VAC) when the heater is running. If the
outlet does not meet these specifications, plug unit into an
outlet that meets these specifications.
2. Check the power. If the power light is not on, check the
voltage across connectors #1 and #3 on the Temp/Level
Controller. You should read 120VAC (220 VAC). If you don’t
get the correct reading and there is 120VAC (220 VAC) at
the outlet, the power cord is defective and will need to be
replaced. If there is voltage, the power light is defective.
HEATING PROBLEMS
No Heat/Overheat
1. Is the LOW FLUID LIGHT ON? If the SmartWasher is low on
OzzyJuice, it will not heat. Add a full container of OzzyJuice
to the machine. The low fluid light should go out. If the low
fluid light does not go out, lift the sink and check that the
float is clean and level with the top of the fluid. If so, proceed
to step 2.
Allow appropriate time for unit to heat, then recheck. If there is
still no heat proceed to step 3.
2. Test the Probe - Low Level Indicator
UNPLUG THE SMARTWASHER. On the Temp/Level Controller
disconnect the gray wire on #12 and the orange wire on #14.
Find the level indicator (float) on the probe (located on the steel
rod inside the tank). With an ohmmeter, check the resistance
between the gray and orange wires. The level indicator, when the
machine is full will be at the top stop and the meter reading
should read 0 ohms (closed). Push the float down to the bottom
stop and check the reading again. The reading should be infinity
(open). If you do not get these readings the float is defective.
(Reconnect wires to #12 and #14).
6
TROUBLESHOOTING continued
ChemFree Technical Support • 1-800-521-7182

No Heat/Overheat
3. Test the Probe - Thermostat
UNPLUG THE SMARTWASHER. On the Temp/Level Controller,
disconnect the yellow wire on #13 and the orange wire on #14.
Measure the resistance between the yellow and orange wires.
This measurement is temperature based. Refer to the chart
below for proper readings.
If you do not get the readings below, the probe is defective.
(Reconnect wire to #13 and #14).
4. Test the Heater.
UNPLUG THE SMARTWASHER. Remove heater wires from #7
on the Terminal Block and #6 on the Temp/Level Controller. With
an ohmmeter, check the resistance of the heater. It should read
22 - 27 ohms. If it does not read in this range, the heater is
defective. (Reconnect wire to #6 and #7).
5. If everything above tests good, than the Temp/Level
Controller is defective.
7
English
TROUBLESHOOTING continued
Fluid Temp
(degrees F)
Meter Reading
(K - ohms)
55
65
75
85
95
105
16.4 - 18.1
13 - 14.4
10 - 11
8.1 - 8.8
6.2 - 6.8
5 - 5.5
Fluid Temp
(degrees C)
Meter Reading
(K - ohms)
12
18
24
29
35
41
16,4 - 18,1
13,0 - 14,4
10,0 - 11,0
8,1 - 8,8
6,2 - 6,8
5,0 - 5,5
110V 220V
ChemFree Technical Support • 1-800-521-7182
NO PUMP
1. Test the Pump.
UNPLUG THE SMARTWASHER. Remove the timer wires #2, #4, #5,
and #6 on the upper Terminal Block. Move the brown pump wire at #5
on the lower side to #2 on the upper side of the Terminal Block. Plug
the unit in and turn the pump toggle switch on. Does the pump come
on? If it does, then the timer is defective and needs to be replaced.
Leave the timer wires disconnected to use the SmartWasher until the
new timer is received. If the pump does not come on, proceed to the
step 2. (When the new timer comes in remember to move the wire
from upper terminal #2 back down to lower terminal #5 before
connecting the new timer).
2. Test the Switch.
UNPLUG THE SMARTWASHER. Remove the toggle switch wires
from bottom #3 and #8 on the Terminal Block and with an ohmmeter
check the resistance. If the toggle switch is in the off position the
meter should read infinity (open). If the toggle switch is in the on
position, the meter should read 0 ohms (closed). If you don’t get
these readings, the toggle switch is defective and needs to be
replaced. If the toggle switch tests good, the pump is defective and
needs to be replaced.
3. Move the brown pump wire back to #5, reconnect the timer
and toggle switch wires removed in the previous steps.

PARTS DIAGRAM
ChemFree Technical Support • 1-800-521-7182
Basket Strainer
pn. 1265SSDRAIN
False Bottom w/ Drain
pn. 1300BBOTDR
Hose Barb, Female
pn. 1220FHBARB
Hose Barb, Male
pn. 1210MHBARB
Sink Plumbing Kit
(includes liquid tight tubing, connectors,
plumbing to sink, female hose barb, &
male hose barb)
pn. 6142PUMKTMC
Brush Assembly, Air
(includes angled brush,
clamps, & tubing)
pn. 2300CBRASY
8
Model 15C Sink

9 ChemFree Technical Support • 1-800-521-7182
English
Pump 170 GPH
pn. 3500PUMP1SF
Spin Weld
to Air Pump In
Intake Strainer
pn. 3615STRAINER
Hose Barb, Male
pn. 1210MHBARB
Control Box Assembly
M/C 110V
pn. 6275FMCCBAN
Pump Assembly
110v 15/15C/18
(includes liquid tight tubing
& connectors)
pn. 6282PUMPASY1
Pump Kit M/C
110v 15/15C/18
(includes liquid tight tubing, connectors,
and plumbing to sink)
pn. 6142PUMPKITMC
Hose Barb Elbow
pn. 1230HBELBO12
Intake Strainer Kit
(includes pump intake strainer,
tubing, & connectors)
pn. 6117STRAINERKIT
Probe
pn. 2500FLOAT2 or pn. 2500FLOAT3
(w/ Shielded Cable)
Air Pump
pn. 3500PUMPA
(see air sytem diagram for
more details on air system)
Heater Box Assembly M/C 110v
(includes heater, probe, box, &
fittings)
pn. 6280HTRBOX
Elbow FxF 3/4
pn. 1230STELBO
3/4 Nipple 3”
pn. 3620NIPPLE
1/2” Cap
pn. 1235CAPS
PARTS DIAGRAM
Model 15C Base

10 ChemFree Technical Support • 1-800-521-7182
Inside of Base
Intake Strainer
pn. 3615STRAINER
Fluid IN
Air IN
Fluid OUT
Fluid IN
Air Regulator
pn. 3600REGULATOR
Metal
Regulator Ring
pn. 3607REGRING
Brass Male Quick
Connect Plug
(connects to customers air)
pn. 1225BPLUG14
Hose Barb
(brass-female)
pn. 1230BFHB
Hose Barb
(brass-male)
pn. 1230BMHB
Regulator Hose Kit
(air to regulator)
pn. 6160ARHOSEKIT Regulator Hose Kit
(regulator to pump)
pn. 6160RPHOSEKIT
Regulator Kit
(includes both hose kits, metal
ring, & Air Regulator)
pn. 6160REGKIT
Intake Strainer Kit
(includes pump intake strainer,
tubing, & connectors)
pn. 6117STRAINERKIT
Power Indicator
pn. 2500POWERON110
Air Pump
Connector 3/8’
pn. 3501PUMPCON
Air Pump
Connector 3/8’
pn. 3501PUMPCON
PARTS DIAGRAM
Model 15C Air System
Hose BarbElbow
pn. 1230HEBELBO14
or
pn. 1230HEBELBO12

Francais
1
INSTALLATION
ET MISE EN ŒUVRE
Votre SmartWasher est livré complètement assemblé, sauf le chariot
qui est emballé dans un carton avec le SmartWasher (OzzyMat, grille
de support écran de préfiltrage et double fond sont emballés dans le
bac). Inspecter visuellement pour chercher des dommages éventuels
(des petites rayures/éraflures sont normales suite au procédé de
moulage).
Le SmartWasher pèsera environ 135 Kg quand il sera rempli de
fluide. Il doit être installé à distance convenable d'une prise secteur
de 220 Volts (115 Volts) protégée par disjoncteur de fuite de terre
pour sa connexion d'alimentation. Le SmartWasher doit être le seul
appareillage branché sur ce circuit électrique.
NE PAS REMPLIR LE SMARTWASHER AVEC OZZYJUICE...
...jusqu à ce que le chariot out été assemblé avec le
SmartWasher posé dessus.
MISE EN ŒUVRE DU NETTOYEUR DE PIÈCES
1. Boulonner les roulettes d'usage
intensif sur le châssis du chariot
comme expliqué dans les
instructions de montage du chariot.
2. Placer le SmartWasher sur son
chariot assemblé.
3. Enlever le double fond et
vérifier que la grille de
support de tapis est bien au
fond de la cuve.
4. Enlever le OzzyMat de son
emballage, le déplier et le
coucher sur la grille de support
de tapis (face blanche au-
dessus).
5. Mettre l'écran de préfiltrage
sur le dessus de l'OzzyMat.
6. Placer le double fond en
place dans la cuve.
7. Former la buse flexible au profil voulu et vérifier que la brosse
pour les pièces et la brosse pneumatique sont bien à l'intérieur de
la cuve.
8. Au lancement, verser avec précautions 95 litres (5 bidons de
5 gallons US) de OzzyJuice dans le SmartWasher, en le
faisant couler directement dans la cuve.
9. Brancher l'appareil sur une prise secteur protégée de 220
Volts (115 Volts).
10. Le SmartWasher va mettre environ quatre heures pour
atteindre sa température de fonctionnement optimal, soit
40,5°C (105°F). Cette température sera maintenue tant que
le SmartWasher restera branché et contiendra assez de
OzzyJuice (si le niveau de fluide est insuffisant, le voyant
s'allume et le chauffage se coupe automatiquement).
FONCTIONNEMENT DU LAVAGE DE PIÈCES
1. L'interrupteur de pompe commande une minuterie de dix
minutes. En le mettant sur marche (ON) le fluide est mis en
circulation pendant cette durée. Pour relancer le mouvement
après son arrêt automatique, passer l'interrupteur sur arrêt
(OFF) puis le remettre en marche pour lancer un nouveau
cycle de dix minutes.
2. Régler la vanne à la base du robinet de puisage pour
contrôler le débit de fluide qui y passe. La vanne à la base de
la brosse contrôle le débit de fluide au travers de la brosse.
Les deux orifices peuvent être actionnés indépendamment ou
ensemble.
NETTOYEUR DE FREINS
Régulation de la pression de sortie de la brosse pneumatique
(Le SmartWasher n'a pas besoin d'être branché sur une prise
électrique pour faire ces réglages).
1. Connecter l'arrivée d'air comprimé sur le raccord rapide mâle
d'alimentation en air.
2. Le régulateur est livré en
position d'arrêt (OFF).
3. Pour régler le débit de fluide
au travers de la brosse
pneumatique, tirer le
capuchon jaune du régulateur
jusqu'à ce qu'il puisse tourner
librement.
4. Maintenir la brosse
pneumatique au dessus de la
cuve. Appuyer sur le bouton de la brosse et tourner lentement le
capuchon jaune du régulateur dans le sens du dévissage jusqu'à
atteindre la pression de fluide voulue (la pression recommandée
est de 0,34 à 0,68 bar, soit 5-10 psi). Relâcher le bouton de la
brosse.
5. Repousser sur le capuchon jaune du régulateur pour le
bloquer sur ce réglage.
6. La brosse pneumatique est maintenant prête pour le
nettoyage des freins.
UTILISATION DU NETTOYEUR DE FREINS
1. Débrancher le SmartWasher de sa prise secteur, en plaçant le
cordon secteur par dessus le boîtier de commande et sans qu'il
touche le sol.
2. Faire rouler le SmartWasher jusqu'au véhicule surélevé et le
positionner sous le frein à nettoyer.
3. Fixer un tuyau d'arrivée d'air sur l'admission d'air du nettoyeur,
et utiliser la brosse pneumatique avec bouton pour nettoyer le
frein. La solution doit revenir en s'écoulant dans votre
SmartWasher.
4. Quand c'est terminé, débrancher l'arrivée d'air et ramener le
SmartWasher près d'une prise électrique pour le rebrancher.
Admission d'air
Double Fond
OzzyMat
Grille de support d’ OzzyMat
cote blanc
en haut

OZZYMAT - FL4
Le OzzyMat piège sédiments et
saletés aussi petits que 50
microns. Il fonctionne
efficacement même quand il
paraît sale. Au bout d'un certain
temps cependant il se sature et
freine le libre passage du fluide; il faut alors le changer. Le
SmartWasher a des ouvertures de dérivation situées sous
le double fond de la cuve pour traiter le débordement
quand le tapis OzzyMat est obstrué.
ENTRETIEN DE L'OzzyMat ET DE L'ÉCRAN
DE PRÉFILTRAGE
(à faire tous les 7-10 jours)
1. S'assurer que la pompe n'est pas en action et que le
fluide ne circule pas dans brosse ou robinet.
2. Lever avec précaution le double fond de la cuve et le
pencher sur un côté.
3. Nettoyer l'écran de préfiltrage et le mettre de côté.
4. Enlever la couche supérieure des couches pelables
de l'OzzyMat, l'égoutter dans la cuve et la jeter en
respectant les réglementations locales.
5. Remettre l'écran de préfiltrage et replacer en position
le double fond.
ENTRETIEN - TRÈS IMPORTANT
Le tapis Ozzymat doit être changé au moins tous les 30 jours sinon les microbes Ozzy perdraient de leur efficacité!
REMPLACEMENT DU OzzyMat
(à réaliser toutes les 4 semaines)
1. S'assurer que la pompe
est arrêtée.
2. Soulever le double fond
de la cuve et le pencher
sur un côté.
3. Enlever le tamis du préfiltre et le laver.
4. Enlever le tapis OzzyMat souillé.
5. Sortir un OzzyMat neuf de son sac polyester, le déplier et
le coucher sur la grille de support de tapis (face blanche
au-dessus).
6. Égoutter l'excès de fluide de l'ancien OzzyMat sur le
nouveau. Il est important d'ÉGOUTTER l'ancien
OZZYMAT avant de le jeter.
7. Placer l'ancien OzzyMat dans le sac qui emballait le
nouveau.
8. Remettre en place le tamis du préfiltre sur le dessus
du noveau tapis OzzyMat.
9. Remettre en place le double fond.
10. Se débarrasser de l'ancien OzzyMat en conformité
avec les réglementations locales.
VÉRIFIER LES RÉGLEMENTATIONS
LOCALES
Il se peut que vous puissiez jeter l'OzzyMat en tant que
déchet solide ou avec d'autres tapis absorbants.
2 Pour contacter le Support Technique de ChemFree, appeler au 1-800-521-7182

Francais
3Pour contacter le Support Technique de ChemFree, appeler au 1-800-521-7182
Le SmartWasher utilise un fluide spécialement
formulé qui fournit une combinaison
d'excellentes caractéristiques de nettoyage, de
sécurité et d'alimentation pour les microbes
Ozzy. OzzyJuice est proposé en bidons prêts à
l'emploi.
NE PAS AJOUTER D'EAU, SOLVANTS, ESSENCES
MINÉRALES, ESSENCE OU KÉROSÈNE DANS VOTRE
SMARTWASHER!
Pour aider à contrôler et maintenir le bon niveau de
fluide, le SmartWasher est équipé avec un
indicateur de niveau bas. Quand le voyant "Ajouter
du Fluide" s'allume, ajouter un bidon de 5 gallons
(22,5 L) de OzzyJuice immédiatement. Quand le
bidon est versé dans la cuve ce voyant s'éteint.
Quand le voyant s'allume, le chauffage se coupe
automatiquement jusqu'à ce que l'appoint en fluide
soit effectué.
Ne pas oublier, l'OzzyMat est à remplacer tous
les 30 jours.
Pour ajouter de l'OzzyJuice
Verser lentement un bidon plein d'OzzyJuice
directement dans la cuve du SmartWasher. Le
voyant "Ajouter du fluide" doit alors s'éteindre.
Si après avoir ajouté un bidon de fluide le voyant reste allumé,
regarder dans la cuve pour vérifier si le flotteur est en position
basse. Si le fluide est plus bas que le flotteur qui n'est pas à l'arrêt
supérieur, il faut rajouter encore plus de fluide. Si le fluide recouvre
le flotteur, il peut y avoir un problème avec l'indicateur de niveau
bas de fluide et il faut appeler pour obtenir de l'assistance
technique.
Température
Votre SmartWasher doit rester branché 24 heures par jour, 7
jours par semaine, pour maintenir les conditions optimales.
Le thermostat est calibré en usine pour maintenir la température
du fluide à 40,5°C (105°F). C'est la température qui donne les
meilleures conditions pour un nettoyage efficace et l'activité des
microbes Ozzy.
Le chauffage ne va pas fonctionner quand le niveau de fluide s'est
abaissé de façon critique. Regarder le niveau de fluide dans la
cuve. Le SmartWasher doit contenir environ 20 cm de fluide (8").
Si le niveau est plus bas, rajouter du fluide OzzyJuice. Si après un
temps de chauffe raisonnable la température de fluide semble trop
chaude ou trop froide, se reporter à la section "Dépannage" en
page 5.
Si la température tombe sous le minimum recommandé, le
système va toujours nettoyer, mais la biorestauration des
hydrocarbures par la colonie microbienne Ozzy va se ralentir. Les
microbes Ozzy vont se réactiver quand la température revient au
niveau voulu.
UTILISATION ET ENTRETIEN CORRECTS DU
SMARTWASHER
Pour garder votre nouveau système en fonctionnement optimum,
se rappeler ces conseils importants:
• Le processus de biorestauration utilisé dans le SmartWasher
avec les microbes Ozzy va consommer l'huile et la graisse.
• Le SmartWasher est conçu pour digérer huile et graisse
détachées des pièces sales. Il n'est PAS prévu pour
fonctionner comme décharge pour huiles usées ! Les
microbes Ozzy vont prospérer avec huile et graisse lavés des
pièces en usage normal. Si un excès d'huile, d'essence, de
fluide de boîte, d'antigel ou d'autre fluides est versé dans le
système, les microbes Ozzy seront détruits.
• NE PAS AJOUTER eau, eau de javel, désinfectants,
insecticides ou biocide de tous types.
• Bien changer le OzzyPad tous les mois.
• Pour maintenir l'efficacité du SmartWasher il est impératif
que rien ne soit ajouté à l'OzzyJuice, à part de l'OzzyJuice
d'appoint ou les résidus venant des pièces sales.
• Couper la pompe de circulation quand il n'y a pas de lavage
de pièces. Cela aide à réduire l'évaporation du fluide.
Voyant
"Ajouter
du fluide"
OzzyJuice

ChemFree Corporation recommande que le SmartWasher soit
inspecté et nettoyé annuellement.
Pour effectuer cet entretien:
Enlever la cuve du socle. Inspecter la surface du fluide de
nettoyage et écumer pour enlever toute biomasse ou débris.
Pomper le fluide du système dans des récipients d'entreposage
adéquats jusqu'à ce que l'huile, qui flotte sur le dessus de la
cuve, commence à sortir de la pompe. Couper la pompe et
enlever ce qui reste de fluide pour le jeter dans votre décharge
pour huiles usées. Rincer l'intérieur de la machine à l'eau. Rincer
complètement la pompe à l'eau en prenant soin de ne pas
mouiller le boîtier de contrôle. Vérifier visuellement l'état des
flexibles, connecteurs, etc. Si tout semble être en bonnes
conditions, remonter le SmartWasher , remplacer l'OzzyMat par
un neuf, et reverser l'OzzyFluid d'origine dans la cuve. Si le
voyant "Ajouter du fluide" s'allume, ajouter un plein bidon de
OzzyFluid. S'il reste allumé, en ajouter un second.
DÉPANNAGE AU NIVEAU DU FLUIDE
Nettoyage des pièces inadéquat
Le SmartWasher va continuer de nettoyer les pièces même si la
couleur du fluide a foncé et que l'OzzyPad est sali. Si cependant un
changement important dans la performance de nettoyage est
constaté, il est recommandé de remplacer le fluide par de
l'OzzyJuice frais et de changer l'OzzyPad. Si la performance de
nettoyage restait malgré tout inacceptable, appeler le support
technique de ChemFree.
Fluide froid
Le thermostat est réglé en usine pour maintenir le fluide à
40,5°C (105°F). SI LE SMARTWASHER A UN TROP FAIBLE
NIVEAU DE FLUIDE, LE CHAUFFAGE SE COUPE
AUTOMATIQUEMENT. Vérifier si l'indicateur "Ajouter du fluide"
est allumé (il doit rester environ 20 cm de fluide dans la
machine).
Si ce voyant est allumé, ajouter un plein bidon d'OzzyJuice (le
voyant doit s'éteindre). Laisser un délai raisonnable de
préchauffage et vérifier à nouveau la température. Si le fluide est
toujours froid, passer au guide de dépannage en page 6.
Fluide chaud
Si à un moment quelconque le fluide devenait très chaud,
débrancher immédiatement l'unité. Vérifier qu'elle n'a pas un
niveau de fluide trop bas (si le voyant "Ajouter du fluide" ne
s'était pas allumé malgré un niveau bas, le capteur peut être
défectueux). Si le niveau de fluide est bas, en rajouter. Si l'unité
reste trop chaude, voir le guide de dépannage en page 5.
Perte de fluide excessive
S'il faut rajouter un bidon de 22,5 litres d'OzzyJuice plus qu'une
fois par mois, rechercher une de ces causes:
1. Une fuite à la base de l'appareil.
2. Trop de fluide laissé sur les pièces après leur lavage. Bein
égoutter l'excès de fluide dans la cuve avant d'enlever les
pièces.
3. Un vide entre le socle et la cuve – vérifier le joint, il faut
peut-être le changer. Regarder aussi s'il n'y a pas une
déformation de la cuve ou du socle.
4. Éviter le nettoyage de chiffons dans le SmartWasher. Chaque
chiffon absorbe environ un dixième de litre (4 oz.) de fluide à
chaque fois.
4
ENTRETIEN ANNUEL
RECOMMANDÉ
Pour contacter le Support Technique de ChemFree, appeler au 1-800-521-7182
DÉPANNAGE

Francais
5
Pour contacter le Support Technique de ChemFree, appeler au 1-800-521-7182
Peu ou pas de débit de fluide de la brosse et/ou de la
buse
Vérifier pour détecter un des problèmes possibles:
1. S'assurer que les vannes à la base de la brosse et de la
buse sont bien ouvertes. Si un débit plus fort à l'une de ces
sorties est désiré, fermer la vanne de l'autre sortie non
utilisée.
2. Les flexibles entre la pompe et la buse ou la brosse peuvent
être obstrués, pincés ou débranchés. Vérifier les flexibles de
bout en bout pour s'assurer qu'ils sont opérationnels.
3. Les raccordements de flexible doivent être bien
serrés.
4. Contrôler que le SmartWasher n'est pas en manque
de fluide.
5.
La pompe peut avoir un dysfonctionnement (vérifier sur le guide de
dépannage en page 5). La pompe est livrée avec un an de garantie
d'usine. Si elle est défectueuse, appeler ChemFree (1-800-521-
7182 en Amérique du Nord) pour commander son remplacement
sous garantie. Relever le numéro de série du SmartWasher avant
d'appeler.
REFLUX DE FLUIDE DANS DOUBLE FOND, CUVE OU
SUR OZZYMAT
S'il y a reflux de fluide dans double fond, cuve ou OzzyMat, vérifier
ceci:
1. La crépine dans le double fond est bouchée. Déposer la
crépine et éliminer les débris qui l'obstruent.
2.
Orifice de vidange ou orifices de trop plein dans le faux-fond
sont bouch
é s. Les d é boucher.
3. Tamis de préfiltrage ou OzzyMat bouché ou très sale: nettoyer
le tamis de préfiltrage et/ou remplacer l'OzzyMat par un neuf.
Mettre l'OzzyMat usé au rebut de façon réglementaire.
Surplus d'huile déchargée dans le système
S'il y a trop d'huile déchargée dans le système, prendre les
mesures de correction qui suivent:
1. Débrancher le SmartWasher et lever la cuve du socle.
2. Écumer l'excès d'huile flottant au-dessus de l'OzzyJuice ou
placer un tampon absorbant sur le dessus du fluide pour
absorber l'huile et l'éliminer en conformité avec les
réglementations locales.
3. Dans les cas extrêmes, il peut être nécessaire de remplacer
tout l'OzzyJuice du SmartWasher. Mettre au rebut cet
OzzyJuice et l'OzzyPad en conformité avec les réglementations
locales.
4. S'il y a remplacement de tout l'OzzyJuice, rincer la cuve du
SmartWasher pour enlever tout dépôt excessif d'huile et de
saletés.
5. Une fois que l'appareil est nettoyé, replacer la cuve et
mettre dedans un nouvel OzzyPad et l'appoint d'OzzyJuice.
DÉPANNAGE suite
Décoloration du fluide ou odeur
L'OzzyJuice peut prendre une couleur sombre du fait des
colorants des huiles et graisses détachés des pièces sales. Cela
n'affecte pas sa puissance de nettoyage. Si le fluide développait
une odeur forte, cela pourrait indiquer sa contamination et il est
recommandé d'appeler le service technique de ChemFree pour
vous aider à diagnostiquer le problème.
Renversement de fluide sur le sol
L'OzzyJuice peut rendre le sol glissant. Faire attention en marchant
dans ou près de fluide répandu. Pour nettoyer un déversement
accidentel de fluide sur le sol, s'il est frais et n'a jamais été utilisé,
pomper simplement la tache avec un matériel absorbant (ou l'envoyer
au jet vers le système d'évacuation séparatif le plus proche). Si
l'OzzyJuice renversé avait déjà été utilisé, l'éliminer en conformité avec
les réglementations locales.
S'il est laissé à sécher sur place, le fluide produit une tache
collante sur le sol qui devient glissante si elle est mouillée.
DÉPANNAGE DU SYSTÈME PNEUMATIQUE
Mauvais débit de fluide par la brosse pneumatique
1. S'assurer qu'il arrive de l'air au régulateur. Débrancher le tuyau
d'arrivée d'air (AIR IN) de la pompe à air pour vérifier qu'il sort
de l'air du régulateur (cela se réalise en faisant glisser le
verrouillage de l'entrée IN de la pompe et en enlevant le tuyau).
2. Vérifier si le régulateur a le bon réglage.
3. Si possible, enlever la brosse du flexible de brosse et voir s'il sort
bien du fluide du flexible quand il n'a pas sa brosse (si la brosse
ne peut pas s'enlever facilement du flexible, prendre une grande
cuvette vide, faire glisser le verrouillage du connecteur OUT sous
la pompe à air pour débloquer le flexible. Enlever le flexible et sa
brosse et placer la cuvette sous l'ouverture. Ouvrir l'arrivée d'air et
voir si le fluide sort bien). Si le fluide arrive bien, il faut remplacer la
brosse.
4. Lever le côté droit de la cuve et soulever le flexible
d'admission (qui est dans le réservoir), vérifier la crépine au
cas où elle serait obstruée.
5. S'il n'y a pas d'obstruction dans la tuyauterie et que de l'air
sort du régulateur, le régulateur est défectueux.
Se reporter au diagramme en page 7

Il faut disposer d'un multimètre (mesure de résistance et de
tension) et d'un petit tournevis pour vérifier certaines parties du
SmartWasher. Pour débrancher les fils du bornier, placer le
tournevis dans le trou carré au-dessus ou au-dessous du fil à ôter
et pousser. Tirer doucement sur le fil pour le désengager. Pour
remettre un fil en place, suivre la procédure inverse, en poussant
doucement le fil pour l'engager dans sa borne. Vérifier ensuite
après avoir retiré l'appui du tournevis que la fixation est solide en
tirant dessus.
1. S'assurer que le disjoncteur en amont a le bon calibre
(minimum 5 amps/220V ou 15 amps/110V) et qu'il n'y a pas
d'autre équipement de branché sur le même circuit de
secteur. Le SmartWasher va tirer environ 2.5-5
ampères/220VAC or 10-14 ampères/110VAC quand son
chauffage est en action. Si la prise ne remplit pas ces
conditions, brancher l'appareillage sur une autre prise du
bon calibre.
2. Vérifier l'alimentation. Si le voyant de marche n'est pas
allumé, vérifier la présence de tension entre les bornes N° 1
et N°3 sur le contrôleur de température. Il faut y trouver
220V (120V) CA. Si vous ne trouvez pas cette tension sur
l'appareil mais qu'elle est bien sur la prise secteur, le cordon
secteur est défectueux et doit être remplacé. Si la bonne
tension est là, c'est le voyant qui ne fonctionne pas.
PROBLÈMES DE CHAUFFAGE
Pas de chauffage
1. LE VOYANT INDIQUANT LE NIVEAU BAS DU FLUIDE
EST-IL ALLUMÉ? Si le SmartWasher n'a pas assez de fluide
il ne chauffera plus. Ajouter alors un bidon de OzzyJuice
dans la cuve. Le voyant d'alerte doit alors s'éteindre et le
chauffage reprendre. Si le voyant ne s'éteint pas, lever la
cuve et vérifier que le flotteur est propre et au niveau du
haut du fluide. Si c'est le cas passer au paragraphe 2.
Laisser assez de temps à l'appareil pour chauffer, puis tester à
nouveau.
Si le fluide n'est toujours pas chaud passer au paragraphe 3.
2. Test de la sonde de l'indicateur de niveau bas.
DÉBRANCHER L'ALIMENTATION DU SMARTWASHER. Sur le
contrôleur de température débrancher le fil gris et le fil orange en
positions 12 et 14 respectivement. Repérer le flotteur indicateur de
niveau sur la sonde (situé sur la tige d'acier dans la cuve). Avec un
ohmmètre, mesurer la résistance entre les fils débranchés gris et
orange. L'indicateur de niveau, quand la machine est remplie, sera
en position d'arrêt haute et la lecture devra donner 0 ohm
(fermeture du contact). Repousser le flotteur vers la position d'arrêt
basse et mesurer à nouveau. La valeur de résistance doit alors être
infinie (ouverture du contact). Si ces deux valeurs ne sont pas
constatées le flotteur est défectueux. Remettre en place les fils 12
et 14 si le flotteur fonctionne.
Pas de chauffage (suite) / surchauffe
3. Test de la sonde – Thermostat
DÉBRANCHER L'ALIMENTATION DU SMARTWASHER. Sur le
contrôleur de température débrancher le fil jaune et le fil orange
en positions 13 et 14 respectivement. Avec un ohmmètre,
mesurer la résistance entre les fils débranchés jaune et orange.
Le résultat est fonction de la température. Se reporter à la table
ci-dessous pour les valeurs à trouver.
6
DÉPANNAGE suite
Pour contacter le Support Technique de ChemFree, appeler au 1-800-521-7182
Température de
fluide en °F
Résistance mesurée
en KOhms
Température de
fluide en °C
Résistance mesurée
en KOhms
55
65
75
85
95
105
16.4 - 18.1
13 - 14.4
10 - 11
8.1 - 8.8
6.2 - 6.8
5 - 5.5
12
18
24
29
35
41
16,4 - 18,1
13,0 - 14,4
10,0 - 11,0
8,1 - 8,8
6,2 - 6,8
5,0 - 5,5
110V 220V
