1
INSTRUCTION MANUAL
EN
1080p
Network Video Camera
M1080PIPCAM290914ES

2
Limited Warranty Terms & Conditions
Swann Communications warrants this product against defects in workmanship and material for a
period of one (1) year from its original purchase date. You must present your receipt as proof of date
of purchase for warranty validation. Any unit which proves defective during the stated period will be
repaired without charge for parts or labour or replaced at the sole discretion of Swann. The end user
is responsible for all freight charges incurred to send the product to Swann’s repair centres. The end
user is responsible for all shipping costs incurred when shipping from and to any country other than
the country of origin.
The warranty does not cover any incidental, accidental or consequential damages arising from the use
of or the inability to use this product. Any costs associated with the fitting or removal of this product by
a tradesman or other person or any other costs associated with its use are the responsibility of the end
user. This warranty applies to the original purchaser of the product only and is not transferable to any
third party. Unauthorized end user or third party modifications to any component or evidence of misuse
or abuse of the device will render all warranties void.
By law some countries do not allow limitations on certain exclusions in this warranty. Where applicable
by local laws, regulations and legal rights will take precedence.
For Australia: Our goods come with guarantees which cannot be excluded under Australian Consumer
Law. You are entitled to a replacement or refund for a major failure and for compensation for any other
reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or replaced if
the goods fail to be of acceptable quality and the failure does not amount to major failure.
FCC Verification
NOTE: This equipment has been tested and found to comply with the limits for Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and the receiver
• Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected
• Consult the dealer or an experienced radio/TV technician for help
These devices comply with part15of the FCC Rules. Operationis subject tothe following twoconditions:
• These devices may not cause harmful interference, and
• These devices must accept any interference received, including interference that may cause
undesired operation.
Important Note:
All jurisdictions have specific laws and regulations relating to the use of cameras. Before using any
camera for any purpose, it is the buyer’s responsibility to be aware of all applicable laws and regulations
that prohibit or limit the use of cameras and to comply with the applicable laws and regulations.
WARNING
Modifications not approved by the party responsible for compliance could void user’s authority to
operate the equipment.
IMPORTANT SAFETY INSTRUCTIONS
• Make sure product is fixed correctly and stable if fastened in place.
• Do not operate if wires and terminals are exposed.
Before you begin
ENGLISH

3
About the Camera
Congratulations on your purchase of this Swann 1080p Network Video
Camera with Power Over Ethernet. You’ve made a fine choice for keeping a
watchful eye over your home or business. The camera delivers brilliant and
amazingly clear high definition images and videos in both day and nighttime
conditions even in complete darkness. Designed in an elegant, unobtrusive
weatherproof casing with an integrated 3-axis mounting bracket, the
camera is versatile enough to be installed on walls and ceilings - indoors
or outdoors and will be an excellent addition to your Swann POE NVR
monitoring solution.
This instruction manual will walk you through the basics of installing and
connecting your camera.
Installation and Connection
General Guidelines
• The internal components of the camera can be damaged by prolonged exposure to
direct sunlight. Don’t let direct sunlight into the lens!
• The camera gets great images when it’s in the shade, looking at subjects that are
well lit. Don’t place the camera in bright light and have it facing shade or darkness.
• Bright light sources to the sides of, or behind the subject will interfere with your
images.
• The camera’s night vision will give well-exposed images if the area is dark. However,
if there’s a bright point source in the camera’s view (a streetlight, car headlights or
similar) then it might not engage night vision mode.
• Typically, the best view is obtained approximately 7ft (2m) to 10ft (3m) high, looking
slightly downwards.
• The camera can be mounted to a wall or ceiling.
Weather & Tampering
The camera’s casing is resistant to water, different weather conditions and tampering.
It would take an overwhelming event of this kind to damage the housing of the camera
(severe weather such as hurricanes or someone intentionally damaging the lens would
be enough). However, the cable and connector are vulnerable and require protection.
Cable Management
For best results, run the cable inside a wall cavity or other protected enclosure, and
ensure that the network cable connection is safely sealed away from rain, direct sunlight
and potential vandals.
ENGLISH

4
VGA
USB
eS ATA
HDMI LAN
PoE
1 3 5 7
2 4 6 8
DC 12V
IN
NVR
Camera
Power
(Optional)
Reset
Button
Network
(LAN)
Ethernet Cable
IMPORTANT!
When connecting network cables:
• When plugging or unplugging the network cable, hold the plug portion of the cable.
When unplugging, do not pull on the network cable but unplug while pressing down on
the lock.
• Never place strain of any kind on the network cable connection. It’s designed to clip into
place to prevent slippage, but it won’t support any weight and can be easily broken by a
sharp tug. Exercise caution.
• Ensure that cables are sheltered from moisture, weather and sunlight. The network
cable connection was designed and intended for indoor use with computer networking
- while it’s ideal for handling the massive data loads that network cameras require, it’s
not weatherproof.
• If you are installing the camera outside of your home, we highly recommend using
waterproof tape to wrap the cable connection area between the camera’s Network
(LAN) port and the extension cable’s Ethernet plug. Use as much as is necessary for the
layer of tape to protect the connection. This will help prevent water or moistuire from
leaking into the cable which can cause the network cable connection to degrade over
time or stop working.

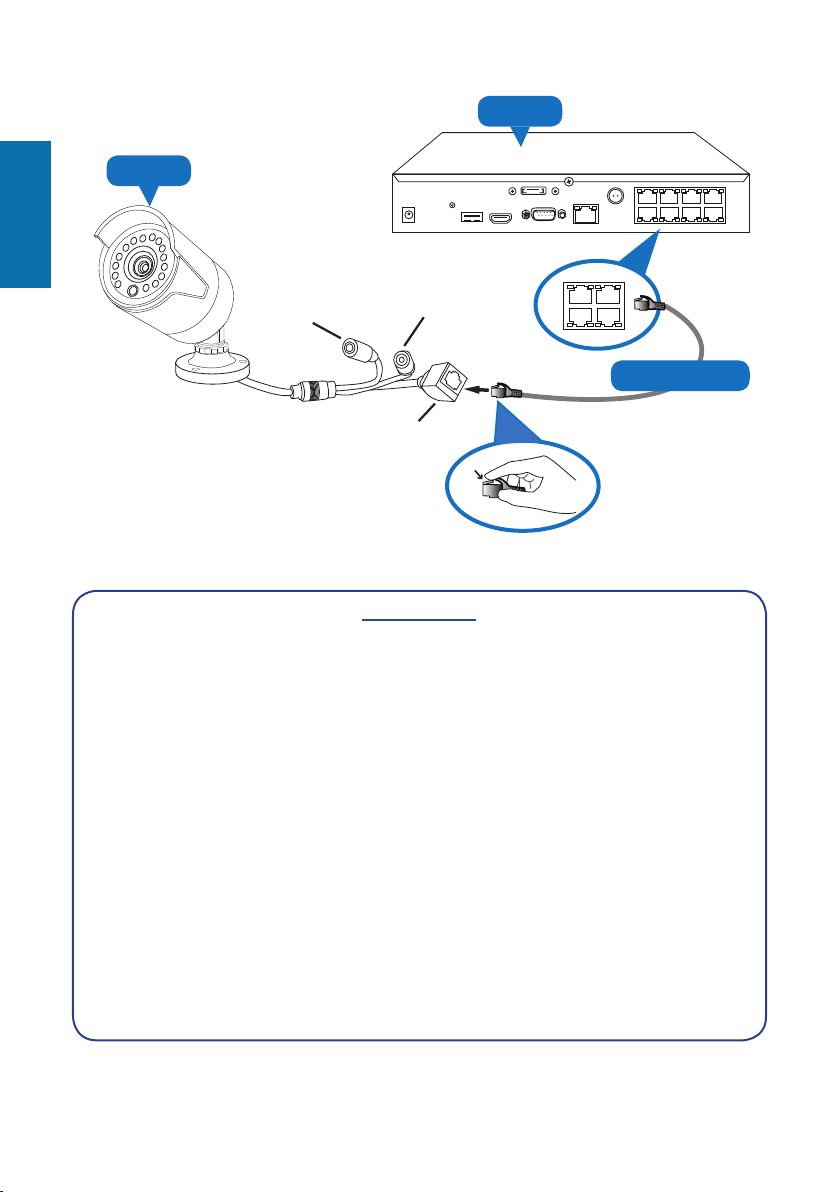

Connecting the Camera
ENGLISH
* Actual devices may not look exactly as
illustrated.

5
Mounting the Camera
The camera can be mounted onto a flat surface using screws. The surface must have
sufficient strength to hold the camera. Materials such as hardwood, brick or masonry
are good options, and we’ve included all the gear you’ll need to mount it there (except
the tools - sorry, you’ll still need your own drill). You can mount the camera onto a metal
surface, but you’ll need to supply your own mounting hardware.
To mount the camera:
• Position the camera in the location you want to mount it, and mark the screw holes
on the surface to position the screws or attach the supplied mounting template on the
surface. Then, using appropriate screws for the surface you’re fixing the camera to,
secure the camera into place.
• If you’re mounting to a wooden surface, then screw the camera directly to the surface.
• If you’re mounting to a masonry surface (bricks, concrete or similar) then you’ll need
to use the included wall plugs.
Adjusting the Camera Angle
• Loosening the locking ring will allow you to pan, tilt and rotate the camera.
• On some models, you may have to use a Philips screwdriver to loosen the screws on
the stand to adjust the orientation of the camera.
• Remember to tighten the locking ring back securely to lock the camera’s position in
place after you’ve finished adjusting the viewing angle of the camera.
Viewing the Camera on your Swann NVR
• After you’ve connected the camera to your Swann NVR, the camera will be
automatically detected and assigned an IP address when you turn on your NVR. If
the camera is not detected, check that the Ethernet cable is inserted correctly.
• Provided if all network connections have been correctly set up, the camera
should automatically appear on-screen shortly after being plugged in. Cameras
are assigned to the first available channel by your NVR in this case, irregardless
of which Network Camera port that it was connected to. You can still, however,
display the camera on a different channel. Please consult your NVR’s user manual
for an explanation on how to assign cameras to available channels.
Resetting the Camera
1. Unplug the Ethernet cable from the camera’s Network port, then press and hold
the Reset button and plug the Ethernet cable back into the camera’s Network port
(while still holding down the Reset button).
2. Release the button after a few seconds. The cameras settings will be reset to
factory default.
ENGLISH

6
Helpdesk / Technical Support Details
Swann Technical Support
All Countries E-mail: [e-mail]
Telephone Helpdesk
USA Toll Free 1-800-627-2799
USA Parts & Warranty 1-800-627-2799
(M-F, 9am-5pm US PT)
AUSTRALIA 1300 138 324
NEW ZEALAND Toll Free 0800 479 266
UK 0203 027 0979
© Swann Communications 2014

7
MANUAL DE INSTRUCCIONES
ES
1080p
Cámara de vídeo en red
M1080PIPCAM290914ES

8
Antes de comenzar
Términos y condiciones de la garantía limitada
Swann Communications garantiza este producto contra defectos en mano de obra y material por
un período de un (1) años desde la fecha original de compra. Usted debe presentar su recibo como
evidencia de compra para la validación de la garantía. Toda unidad que resulte defectuosa durante
el período indicado será reparada sin cargo alguno por partes o mano de obra o reemplazada a
exclusivo criterio de Swann. El usuario final es responsable de todos los cargos de flete incurridos
para enviar el producto a los centros de reparación de Swann. El usuario final es responsable de
todos los costos de envío incurridos en el envío desde y hacia un país diferente al país de origen.
La garantía no cubre ningún daño incidental, accidental o consecuente que resulte del uso de
o imposibilidad de uso de este producto. Cualquier costo asociado con el ajuste o remoción de
este producto por un comerciante u otra persona o cualquier otro costo asociado a su uso es
responsabilidad del usuario final. Esta garantía es aplicable únicamente al comprador original del
producto y no es transferible a ninguna tercera parte. Las modificaciones sin autorización por parte
del usuario final o una tercera parte de cualquier componente o evidencia de uso indebido o abuso del
dispositivo anularán todas las garantías.
Por ley algunos países no permiten las limitaciones en ciertas exclusiones en esta garantía. Donde
apliquen por leyes, regulaciones y derechos legales locales se sentará precedente.
Verificación FCC
NOTA:Se ha comprobado que este equipo cumple con los límites de dispositivo digital Clase B,
de conformidad con la parte 15 de las Reglas FCC. Estos límites son diseñados para proporcionar
protección razonable contra interferencia en una instalación residencial. Este equipo genera, utiliza e
irradia energía de frecuencia de radio y si no se instala y utiliza de acuerdo a las instrucciones, podría
causar interferencia dañina en la recepción de radio o televisión, que puede determinarse al apagar y
encender el equipo. Se recomienda que el usuario trate de corregir la interferencia por una o más de
las siguientes acciones:
• Reorientar o ubicar en otro lado la antena receptora
• Incrementar la separación entre el equipo y el receptor
• Conectar el equipo a una toma de corriente en un circuito diferente al que está conectado el
receptor
• Para ayuda consulte con el representante o un técnico de radio/TV experimentado
Estos dispositivos cumplen con la parte 15 de las Reglas FCC. Su operación está sujeta a las dos
siguientes condiciones:
• Estos dispositivos pueden causar interferencia dañina y
• Estos dispositivos deben aceptar cualquier interferencia recibidida, inlcluidas las interferencias
que puedan provocar un funcionamiento no deseado..
NOTA IMPORTANTE:
Todas las jurisdicciones poseen leyes y regulaciones específicas con respecto al uso de cámaras.
Antes de utilizar cualquier cámara para cualquier propósito, es responsabilidad del comprador tener
conocimiento de todas las leyes y regulaciones aplicables que prohíben o limitan el uso de cámaras y
cumplir con las leyes y regulaciones aplicables.
Advertencia
Las modificaciones no aprobadas por la parte responsable de cumplimiento podría anular la
autorización del usuario a operar el equipo.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
• Asegúrese de que el producto esté fijado correctamente en su lugar y de que esté estable.
• No la opere si los cables y terminales están expuestos.
ESPAÑOL

9
Sobre la cámara
¡Felicitaciones por su compra de esta SWANN 1080p Cámara de vídeo en red con
POE (Power Over Ethernet - Energía a través de Ethernet)!
Ha realizado una excelente elección para mantener vigilado su hogar o su comercio.
La cámara ofrece imágenes y vídeos de alta definición brillantes y asombrosamente
claros tanto en condiciones lumínicas diurnas y nocturnas, incluso en completa
oscuridad. Diseñada en una carcasa elegante, discreta y resistente al agua con un
soporte de montaje integrado de 3 ejes, la cámara es versátil y puede instalarse en
paredes y cielorrasos, en el interior y el exterior y será una excelente adición a su
solución de monitoreo de POE NVR Swann.
Esta manual de instrucciones lo guiará por los aspectos básicos de montar su
cámara y conectar la cámara.
Instalación y Conexión
Pautas generales
• Los componentes internos de la cámara pueden dañarse por la exposición
prolongada a la luz solar directa. ¡No permita la luz solar directa dentro de las
lentes!
• La cámara obtiene excelentes imágenes cuando está a la sombra, apuntando a
sujetos que están bien iluminados. No coloque la cámara hacia la luz brillante y
colóquela enfrentando sombra u oscuridad.
• Las luces brillantes a los lados o detrás del sujeto interferirán con sus imágenes.
• La visión nocturna de la cámara proporcionará imágenes bien expuestas si el área
es oscura. Sin embargo, si hay una fuente de luz brillante en la vista de la cámara
(una luz de la calle, luces de automóviles o similares) quizás no se active el modo
de visión nocturna.
• Normalmente, la mejor vista es obtenida aproximadamente de 7ft (2m) a 10ft (3m)
de altura, apuntando ligeramente hacia abajo.
• La cámara puede ser montada en la pared o techo.
Intemperie y manipulación
La carcasa de la cámara es resistente al agua, condiciones climáticas diferentes y
manipulación. Solo un evento de este tipo fuera de lo común dañaría la carcasa de la
cámara (condiciones climáticas severas como huracanes o alguien que intencionalmente
dañara las lentes). Sin embargo, el cable y el conector son vulnerables y requieren
protección.
Manejo del cable
Para mejores resultados, introduzca los cables dentro de una cavidad en la pared u otro
recinto protegido, y asegúrese de que todas las conexiones LAN están selladas y fuera
del alcance de la lluvia, luz solar directa y vandalismo potencial.
ESPAÑOL

10
Conectar la cámara
¡IMPORTANTE!
Conexión de cables de red:
• Cuando conecte o desconecte el cable de red, sostenga el enchufe del cable. Cuando lo
desconecte, no tire del cable de red, desenchúfelo mientras presiona hacia abajo en la
pestaña de cierre.
• Nunca tense la conexión de cable de red. Está diseñado para fijarse en su lugar y así
evitar deslizamientos, pero no soporta ningún peso y puede romperse fácilmente por un
tirón brusco. Tenga cuidado.
• Asegúrese de que todos los cables estén protegidos de la humedad, intemperie y luz
solar. La conexión de cable de red está diseñada y destinada para uso en el interior con
una red de computadora, aunque es ideal para administrar las cargas de datos masivas
que necesitan las cámaras en red, no es resistente a la intemperie.
• Si instala la cámara en el exterior de su hogar, le recomendamos que utilice cinta
resistente al agua para envolver el área de conexión del cable entre el puerto de red
(LAN) de la cámara y el enchufe de Ethernet del cable de extensión. Use tanta cinta
como sea necesario para proteger la conexión. Esto ayudará a evitar que el agua o la
humedad penetren en el cable, lo que podría causar que la conexión del cable de red con
el paso del tiempo se degrade o que deje de funcionar.
ESPAÑOL
VGA
USB
eS ATA
HDMI LAN
PoE
1 3 5 7
2 4 6 8
DC 12V
IN
NVR
Enchufe
de CC
(Opcional)
Botón
restablecer
Puerto de
red (LAN)
Cable Ethernet
Camera

11
Montaje de la Cámara
La cámara se puede montar en una superficie plana utilizando tornillos. La superficie
debe tener la suficiente fortaleza para sostener la cámara. Algunas buenas opciones
son materiales como madera dura, ladrillos o mampostería, e incluimos todo el equipo
necesario para montarla allí (excepto las herramientas, perdón pero necesitará su propio
taladro). Puede montar la cámara a una superficie de metal, pero necesitará contar con
su propio equipo de montaje.
Para montar la cámara:
• Ubique la cámara en la posición en que querrá montarla y marque los agujeros
de los tornillos en la superficie para ubicarlos. Luego, utilizando los tornillos
adecuados para la superficie en que ajustará la cámara, atornille la cámara en
su lugar.
• Si la está montando en una superficie de madera, entonces atornille la cámara
directamente sobre la superficie.
• Si la está montando sobre una superficie de mampostería (ladrillos, concreto o
similar) entonces deberá utilizar las clavijas para pared que vienen incluidas con
la cámara.
Ajuste del ángulo de la cámara
• Aflojar el anillo de cierre le permitirá paneo, inclinación y rotar el barril de la cámara.
• En algunos modelos, podría necesitar un destornillador Philips para aflojar los
tornillos en el soporte para ajustar la orientación de la cámara.
• Ajuste el aro de seguridad. para fijar la posición de la cámara en su lugar después
de finalizar el ajuste del ángulo de visión de la cámara.
Vista de la cámara en su NVR Swann
• Después de conectar la cámara a su NVR Swann, la cámara será detectada
automáticamente y se le asignará una dirección IP cuando encienda su NVR.
Si no se detectó la cámara, verifique que el cable Ethernet esté insertado
correctamente.
• Si todas las conexiones de red se establecieron correctamente, la cámara debería
aparecer en pantalla automáticamente poco después de conectarla. En este caso
las cámaras son asignadas al primer canal disponible en su NVR, sin importar
a qué puerto de cámara de red fue conectada. Por favor consulte su manual de
usuario del NVR para más información sobre cómo asignar cámaras a los canales
disponibles.
Restablecimiento de la cámara
1. Desconecte el cable Ethernet del puerto de red de la cámara, luego mantenga
presionado el botón Restablecer y vuelva a conectar el cable Ethernet en el puerto
de red de la cámara (mientras sigue presionando el botón Restablecer).
2. Libere el botón después de unos segundos. Las configuraciones de la cámara se
restablecerán a los valores predeterminados de fábrica.
ESPAÑOL

12
Detalles del servicio de asistencia /
Soporte técnico
Soporte técnico Swann
Correo electrónico para todos los países: [e-mail]
Teléfono del servicio de asistencia
Número de llamada sin cargo EE.UU. 1-800-627-2799
Piezas y garantía EE. UU. 1-800-627-2799
(L-V, 9am-5pm EE. UU. PT)
AUSTRALIA 1300 138 324
Número de llamada sin cargo NUEVA ZELANDA 0800 479 266
REINO UNIDO 0203 027 0979
© Swann Communications 2014

For more information on this product visit www.swann.com
DAY/NIGHT VISION
EASY INSTALLATION
HIGH DEFINITION
WE ATHER PROOF
AUDIO MONITORING
POWER OVER ETHERNET
1080P
POWERFUL NIGHT VISION TO 100FT/30M WITH
IR CUT FILTERS
INDOOR/OUTDOOR USE WITH IP66 WEATHER RESISTANT
RATING & CABLE THREADED THROUGH STAND
EASILY MOUNTS TO WALLS OR CEILINGS & CONNECTS TO A
SWANN NVR SYSTEM
A BUILT IN MICROPHONE ALLOWS YOU TO HEAR
WHAT’S HAPPENING LIVE & PLAYBACK AUDIO WITH
RECORDED VIDEO^
SEE EVERYTHING IN HIGH DEFINITION WITH 1080P
EASY SETUP WITH POWER & VIDEO THROUGH A SINGLE
CABLE BACK TO AN NVR
SWNHD-810CAM
See every detail in crystal,
clear full HD
• State-of-the-art security camera with digital imaging technology for 6 x the picture
sharpness of traditional security systems including analog D1
• High definition camera able to generate super clear 2.1 Megapixels (1920x1080
pixels, equivalent to 1000TVL) video images
• Camera features a built-in microphone so you can see & hear what’s happening^
• See everything during the day & night with the latest infrared cut filter for amazing
night vision to 100ft/30m
• Built to suit any conditions with weather resistant rating of IP66 for indoor &
outdoor use
• Includes Cat 5E Ethernet cable & everything needed for HD security made easy
• This camera can only be used in combination with Swann’s Full HD Network Video
Recorders including NVR-7085™, NVR-7282™ & NVR-73XX™ for cutting-edge IP
surveillance in full HD
• Professional surveillance camera gives you the peace of mind from being able to
see the detail you need including license plates, faces, clothing colors & more, all
in full HD
^Requires purchase of Swann NVR
1080p HD
Security Camera
1080p Bullet Camera for HD NVRs Series
1080P
PLATINUM HD
CH
16

T
H
E
S
W
A
N
N
P
R
O
M
I
S
E
Swann stands by its promise of
Lifetime Support to make advanced
security easy to use, install and maintain. Everything is in
the pack but if you need it Swann’s help desk is available
24 hours a day, 7 days a week for the life of the product.
Our Promise
Installation is easy
Do-it-Yourself
Installing this Swann product is simple. For instructions, tips and videos
see the operating instructions in this pack or visit www.swann.com
Professional Installation
Need extra help?
We have an installer in your region!
For more visit www.swann.com
For more information on this product visit
www.swann.com
Lens 80˚
angle view
Color video
image sensor
Durable stand
Weather
resistant casing
Please note that the information contained within this document is subject to change without notification.
All trademarks remain properties of their respective owners.
What’s in the box
All installation accessories included
• NHD-810™ Camera
• Ethernet Cable 60ft /18m
• Mounting Screws & Plugs
• Operating Instructions
• Theft Deterrent Stickers
Specifications
NHD-815™ Camera
Video
Video Quality 1080p
Backlight Compensation Yes
Wide Dynamic Range Yes
Viewing Angle 80°
Audio
Microphone Yes
Audio Range 16ft/5m
Night Vision
Night Vision Distance Up to 100ft/30m
IR Cut Filter Yes
General
Indoor / Outdoor Indoor or Outdoor, IP66 rated
Operating Power DC12V
Operating Temperature -4°F ~ 122°F / -20°C ~ 50°C
Body Construction Aluminium
Dimensions - Camera 2.6” x 7.4” x 2.6” /
66mm x 188mm x 66mm
Weight Camera 0.961Ibs / 436g
Code
Swann Code SWNHD-810 CAM
1080p HD Security Camera
NHD-810™ 1080p Bullet camera for HD NVRs
