Pour éviter toute blessure, les précautions de sécurité suivantes doivent être
observées dans l’installation, l’utilisation, l’entretien et la maintenance de cet
équipement. Avant d’utiliser cet équipement, veuillez lire complètement ce
manuel et le garder à proximité pour référence future.
ATTENTION
Pour réduire les risques d’incendie ou de décharge
électrique, n’exposez pas l’appareil à la pluie ou à
l’humidité.
POUR REDUIRE LES RISQUES DE DECHARGE
ELECTRIQUES, NE PAS ENLEVER LE COUVERCLE A
L’ARRIERE, AUCUNE PIECE A L’INTERIEUR NE DOIT
ETRE REPARE PAR L’UTILISATEUR.
CONFIER TOUTE REPARATION A UN PERSONNEL
QUALIFIE
Ce symbole est destiné à alerter l’utilisateur d’éviter le
risque de décharge électrique. Cet équipement ne doit
pas être démonté par toute personne autre que le
personnel de service qualifié.
L’Utilisation des commandes, des réglages ou d’autres
procédés qui ne sont pas mentionnés ici pourraient
avoir des résultats dangereux en cas d’exposition aux
radiations.
Cet appareil appartient à la catégorie II ou appareil électrique à
double isolation. Sa conception n'exige pas de prise terre/masse.
AVERTISSEMENTS

2
INSTRUCTIONS DE SECURITE
AVERTISSEMENT – POUR RÉDUIRE LES RISQUES D'INCENDIE, DE
CHOC ÉLECTRIQUE OU DE BLESSURES GRAVES:
● Cet appareil ne doit pas être exposé à des écoulements ou des éclaboussures, qui
plus est, aucun objet rempli d’un liquide, un vase par exemple, ne doit être placé
dessus.
● Ne pas installer l’appareil près d’une source de chaleur, par exemple un radiateur,
un poêle, un four, ou tout autre appareil (incluant des amplificateurs) produisant de
la chaleur.
● Nettoyez le produit uniquement tel que recommandé par le fabricant (voir la section
«Entretien» pour plus de détails). Débranchez le cordon d'alimentation de la prise
murale avant de le nettoyer.
● Débranchez le téléviseur avant une période de non utilisation prolongée.
● Ne pas faire tomber d’objets ou de renverser de liquides sur l’appareil.
● Utiliser le produit uniquement avec le cordon d'alimentation fourni. Protégez le
cordon d’alimentation de sorte qu’il ne soit pas susceptible d’être piétiné ou coincé
par des objets placés sur ou contre lui, en particulier au niveau des fiches, prises
de courant, multiprises, et de l’endroit où il sort du téléviseur.
● Si la fiche d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de
déconnexion, le dispositif de déconnexion doit rester facilement accessible.
● Ne faites pas fonctionner l’appareil dans les conditions suivantes :
- Si le cordon d’alimentation secteur ou la prise est endommagé.
- Si du liquide s’est renversé ou si des objets sont tombés dans l’appareil.
- Si l’appareil a été exposé à la pluie ou à de l’eau.
- Si l’appareil ne fonctionne pas alors qu’il est utilisé selon les instructions du mode
d’emploi.
- Si l’appareil est tombé ou a été endommagé de quelque façon que ce soit.
● N'essayez pas de réparer l’appareil; l’amener dans un atelier de réparation
électronique de votre choix pour tout entretien ou réparation.
● Ne surchargez pas les prises murales, les rallonges électriques ou les prises
multiples.
● Branchez cet appareil à la prise de courant qui dispose d’une connexion de
protection à la terre.
ATTENTION – POUR REDUIRE LE RISQUE DE BLESSURES
CORPORELLES OU DE DOMMAGES SUR LE PRODUIT:
INSTRUCTIONS IMPORTANTES

3
● Ce produit est destiné uniquement à un usage personnel comme une télévision et
non à un usage commercial, ou industriel. Ne pas utiliser ce produit à d’autres fins.
● Ne pas soumettre l’appareil à des chocs violents, des températures extrêmes, ou
des périodes d’exposition prolongées au soleil.
● Conserver l’appareil loin d’objets magnétiques, de moteurs ou de transformateurs.
● Ne pas utiliser l’appareil à l’extérieur, en raison d’intempéries.
PRECAUTIONS D’UTILISATION D’UN CASQUE
A pleine puissance, une écoute prolongée avec le casque audio
peut endommager l’ouïe de l’utilisateur.
MANIPULATION ET UTILISATION DES PILES
● Conserver les piles hors de portée des enfants ou animaux domestiques. Seuls les
adultes doivent manipuler les piles.
● Ne jamais jeter les piles dans le feu ou les exposer au feu ou tout autre source de
chaleur.
● Suivre les consignes de sécurité et d’utilisation des piles.
Précaution d’emploi des piles
Une utilisation incorrecte des piles peut entraîner une fuite de produits chimiques
contenus dans les piles et/ou d'explosion. Veillez à bien suivre les instructions
ci-dessous.
•Assurez-vous de bien respecter les polarités (+) et (-) indiquées à l'intérieur du
compartiment à pile.
•Les différents types de piles ont des caractéristiques différentes. Ne jamais mélanger
des piles de type ou de marque différents dans le compartiment (par exemple, des piles
alcaline avec des piles au Carbon-zinc).
•De même, ne jamais mélanger des piles neuves avec des piles usagées. Vous
risqueriez de raccourcir la durée de vie des piles neuves et / ou provoquer une fuite
corrosive des piles usagées.
•Retirez les piles de la télécommande dès qu’elles ne fonctionnent plus. Les produits
chimiques s’écoulant d’une pile peuvent provoquer une éruption cutanée. S’il y a eu une
fuite chimique dans le compartiment à piles, essuyez avec un chiffon.
•Les piles (ou pack de piles installées) ne doivent pas être exposées à une chaleur
excessive, comme le soleil, le feu, etc…
NOTE IMPORTANTE SUR LES PILES :
Aidez à protéger l'environnement !
Il est recommandé de jeter les piles usagées en les déposant dans des
contenants spécialement conçus à cet effet.

4
POUR COMMENCER
AVERTISSEMENTS / INSTRUCTIONS IMPORTANTES................................................. 1-3
ACCESSOIRES .................................................................................................................. 5
INSTALLATION DU SOCLE ................................................................................................ 6
DESCRIPTION DE LA TV ................................................................................................ 7-8
TÉLÉCOMMANDE ......................................................................................................... 9-11
PREPARATION DE LA TÉLÉCOMMANDE............................................................... 12
BRANCHEMENTS DE BASE....................................................................................... 13-18
UTILISATION
UTILISATION DE BASE ............................................................................................... 19-27
MENU PRINCIPAL ....................................................................................................... 28-42
PREMIÈRE INSTALLATION ..................................................................................... 28-29
MODE TNT ............................................................................................................... 30-42
TV ANALOGIQUE ET AUTRES MODES....................................................................... 43
MODE PC ...................................................................................................................... 43
TELETEXTE ............................................................................................................. 44-45
POUR RÉFÉRENCE
ENTRETIEN ...................................................................................................................... 45
MONTAGE MURAL........................................................................................................... 46
SPECIFICATIONS............................................................................................................. 47
DÉPANNAGE .................................................................................................................... 48
MISE AU REBUT EN FIN DE VIE ..................................................................................... 49
IMPORTATEUR................................................................................................................. 50
SOMMAIRE

5
Manuel d’instructions Télécommande
ACCESSOIRES

6
Votre TV est livrée avec socle et boîtier TV non installés. Avant d'utiliser cette TV, installez le
socle comme indiqué ci-dessous.

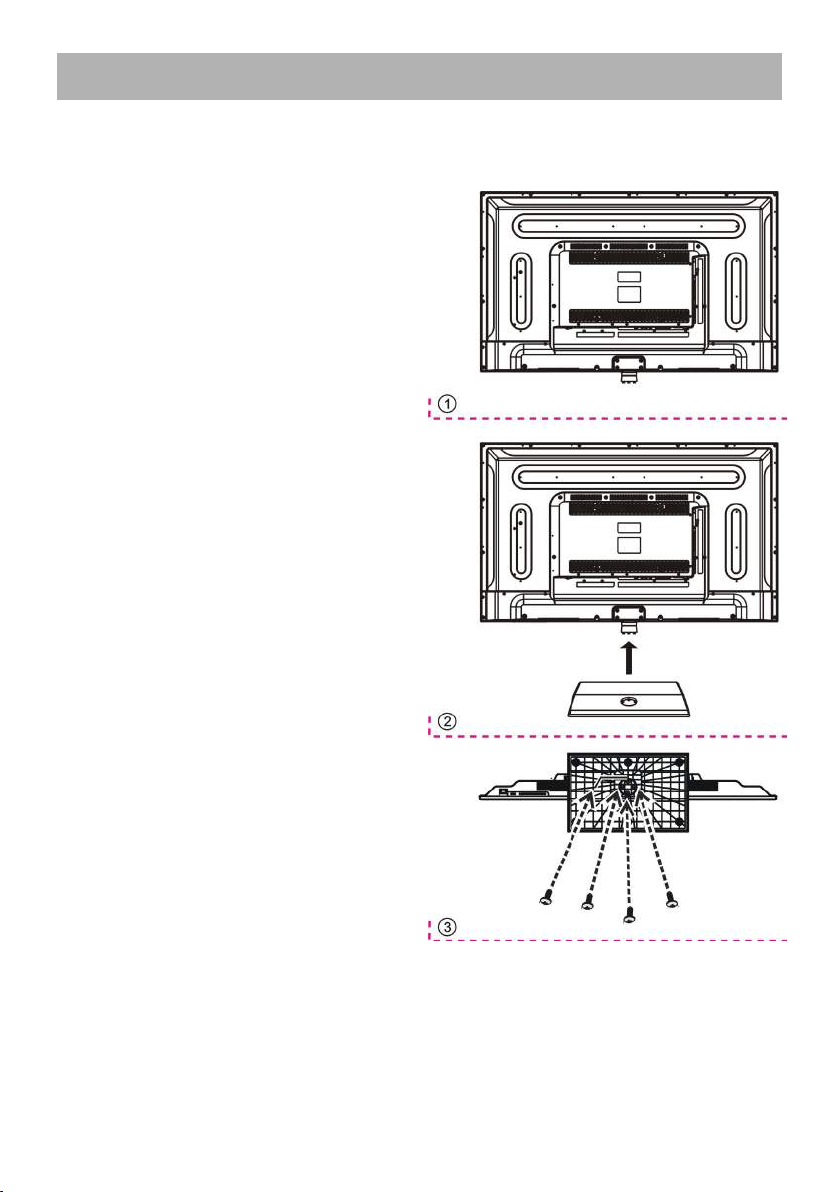

Étape 1
Posez la TV à plat, écran tourné vers le bas,
sur un tissu doux ou coussin, pour éviter de
l'endommager.
Étape 2
Alignez le bas de la TV avec l'extrémité du
support, jusqu'à ce que la TV soit totalement
installée.
Étape 3
Serrez les vis fournies à l'aide d'un
tournevis.
REMARQUE :
- Débranchez la TV de la prise secteur lors
de l'installation ou du retrait du socle de la
TV.
INSTALLATION DU SOCLE

7

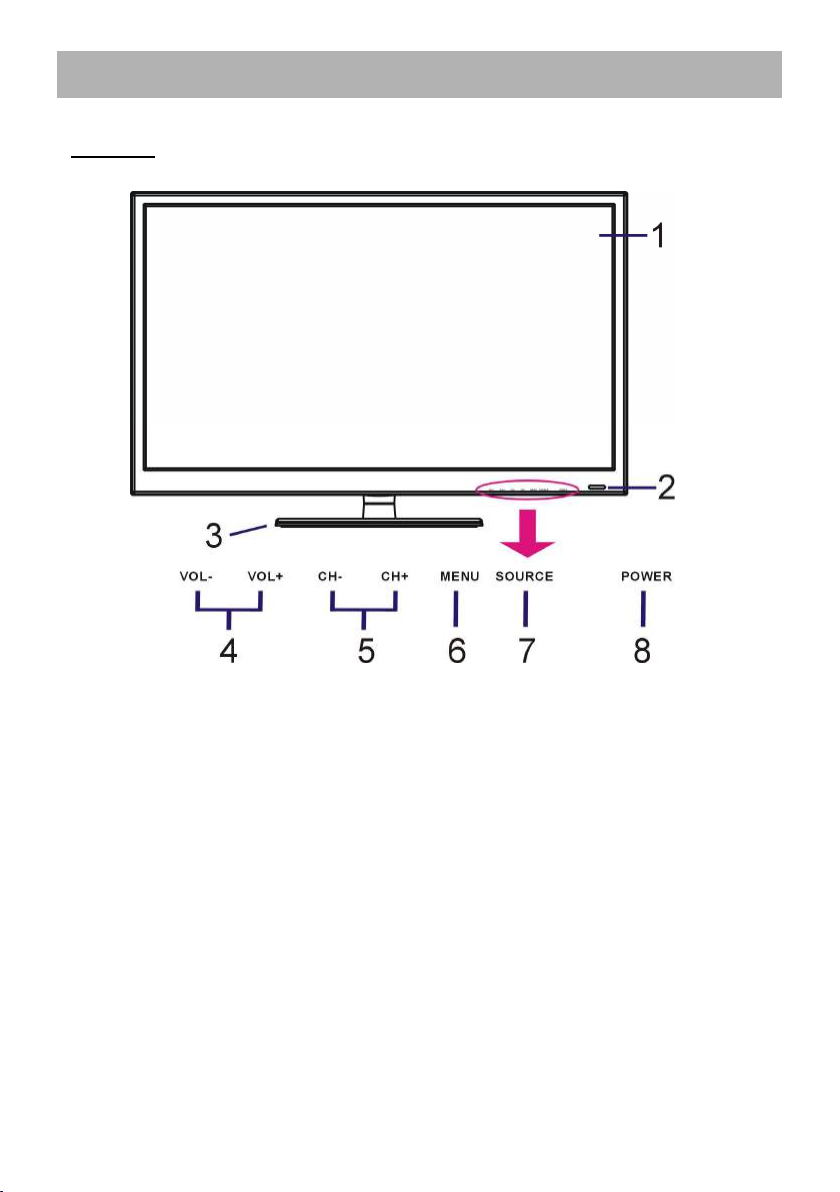

1. Écran LED
2. Récepteur de télécommande / Indicateur d'alimentation - En veille, l'indicateur s'illumine en
rouge; allumé, l'indicateur s'illumine en bleu.
3. Support du socle
4. Bouton VOL+/- - Pour augmenter et réduire le volume ou naviguer vers la droite ou la gauche.
5. Bouton CH +/- - Pour faire défiler les chaînes vers la précédente et la suivante ou naviguer vers
le haut et le bas.
6. Bouton MENU - Pour entrer dans le menu configuration.
7. Bouton SOURCE - Pour sélectionner la source d'entrée.
8. Bouton POWER = MARCHE/ARRÊT - Pour allumer ou éteindre la TV
DESCRIPTION DE LA TV
Vue avant

8

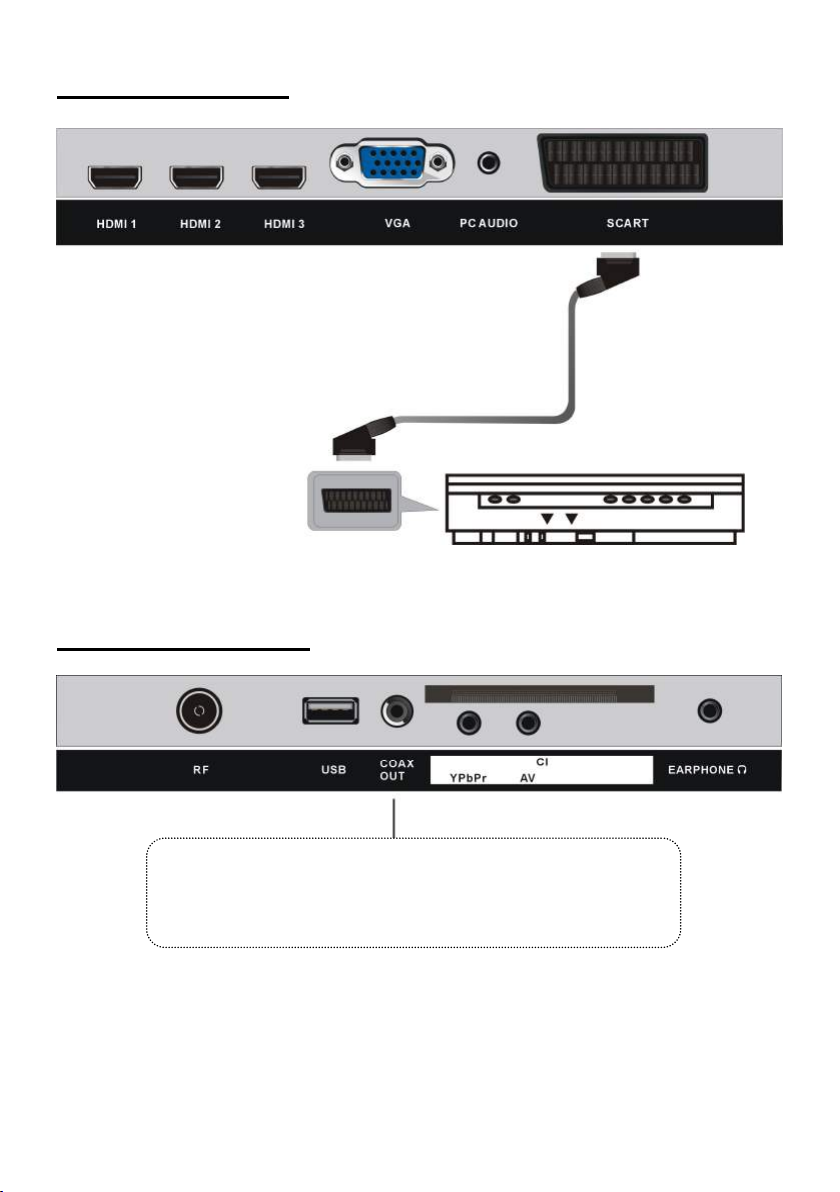

1. Sortie Alimentation Secteur

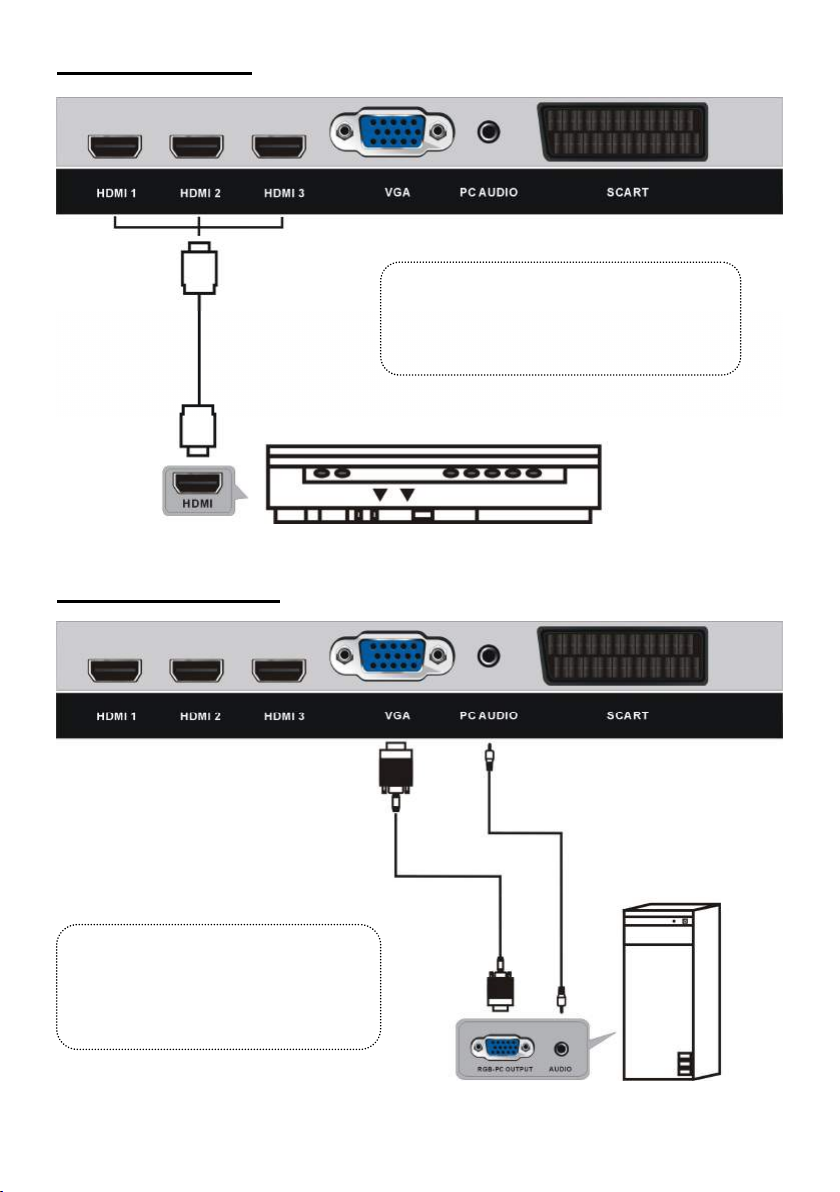

2. Prises d’entrée HDMI1/HDMI2/HDMI3
3. Terminal d'entrée VGA
4. Terminal d'entrée AUDIO PC
5. Terminal d'entrée SCART (PERITEL)
6. Terminal de sortie CASQUE
7. Terminal d'entrée CI

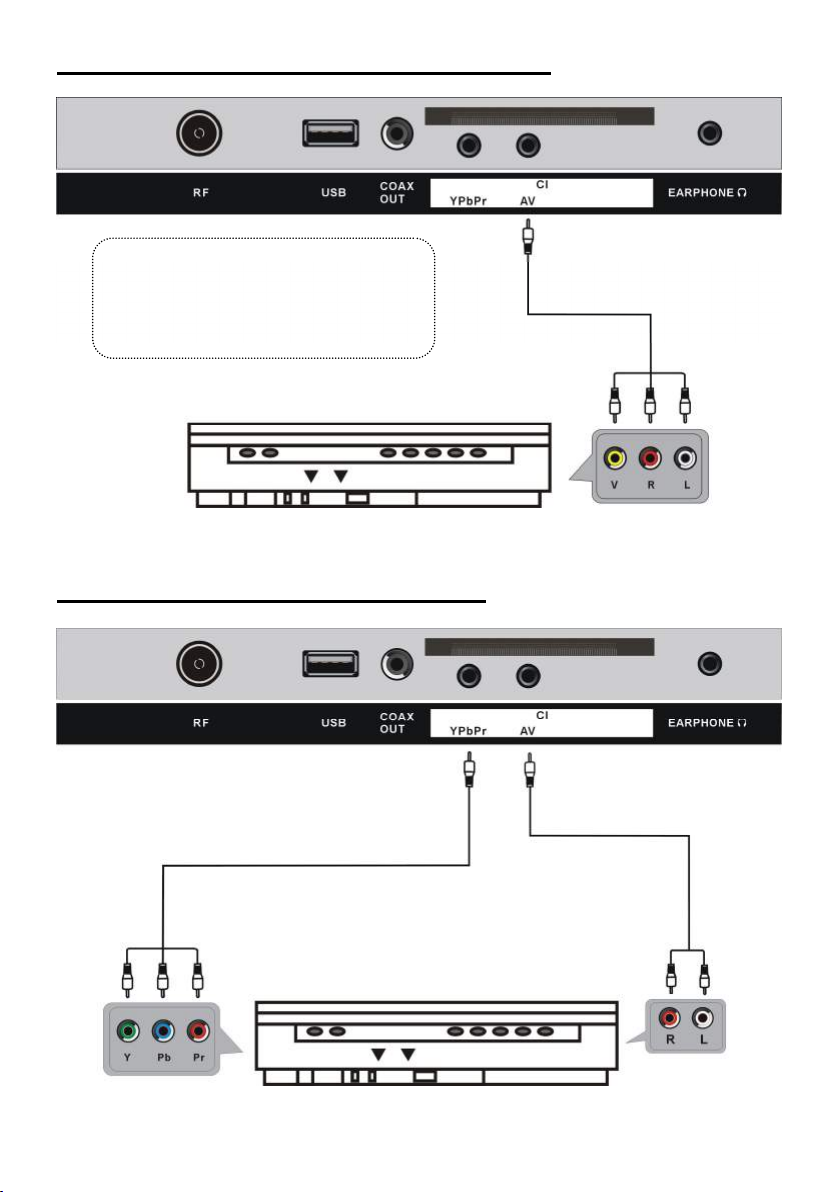

8. Terminal d'entrée Mini AV
9. Terminal d'entrée Mini YPbPr
10. Terminal de sortie COAXIAL
11. Terminal d'entrée USB (compatible)
12. Terminal d'entrée RF - Pour connecter l'antenne extérieure.
13. Haut-parleurs intégrés
DESCRIPTION DE LA TV
Vue arrière (Connectiques)

9
Les touches de la télécommande et celles qui sont similaires sur l'unité principale
ont des fonctions identiques.

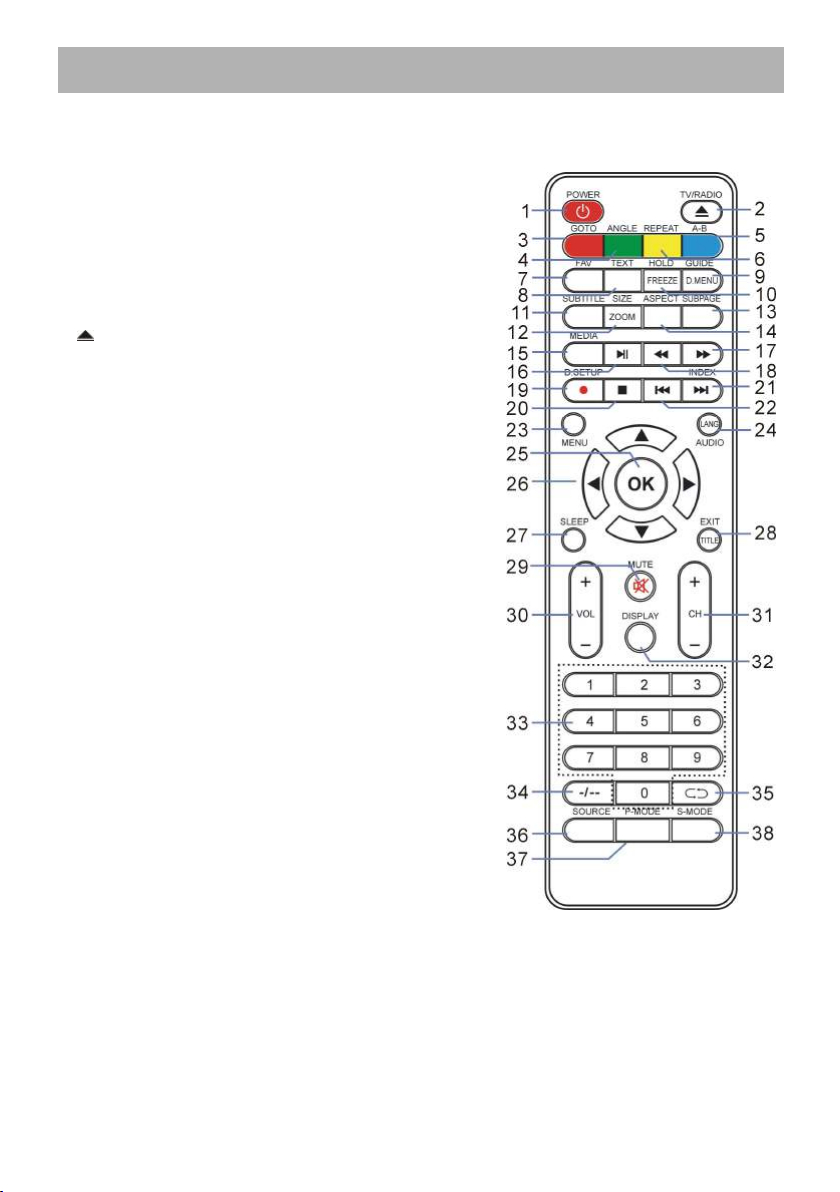

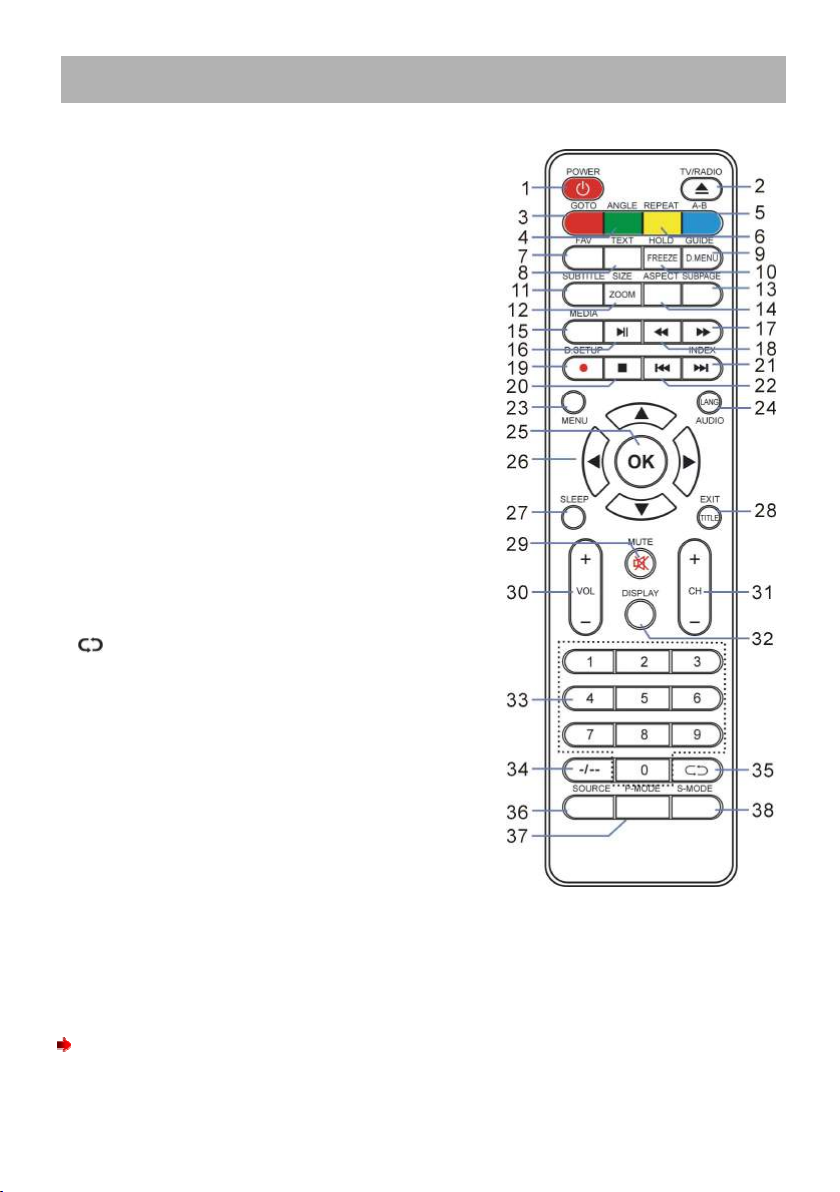

1 POWER
Appuyez sur ce bouton pour mettre en veille
l’appareil et appuyez de nouveau pour l’allumer.
2 TV/RADIO
Appuyez pour commuter entre la TV TNT et la radio
numérique.
(DVD)
3 Touche ROUGE (TV)
GOTO (DVD)
4 Touche VERTE (TV)
ANGLE (DVD)
5 Touche BLEUE (TV)
A-B (DVD)
6 Touche JAUNE (TV)
REPEAT (DVD)
7 FAV
Affiche la liste des chaînes favorites.
8 TEXT*
Permet de basculer en mode Télétexte
9 GUIDE (TV TNT)
Affiche le guide des programmes TV TNT.
D.MENU (DVD)
10 HOLD*
Pour figer l’image à l’écran en mode Télétexte
FREEZE
Pour figer l’image en mode TV TNT.
11 SUBTITLE
Pour active ou désactiver le menu des sous-titres.
12 SIZE (TV)*
Change la taille de l’image en mode Télétexte.
ZOOM (DVD)
TELECOMMANDE

10
13 SUBPAGE*
Pour accéder à la sous-page Télétexte.
14 ASPECT
Appuyez de manière répétée pour accéder aux
différents formats d’image.
15 MEDIA
Appuyez pour passer en mode MEDIA (USB).
16
Lecture/Pause en mode MEDIA.
17
Avance rapide en mode MEDIA.
18
Retour rapide en mode MEDIA.
19 ● (TNT)
Démarre l’ENREGISTREMENT en mode TV TNT.
D.SETUP (DVD)
20
Stoppe la lecture en mode MEDIA.
21
Accès au fichier SUIVANT.
INDEX* (TNT + TELETEXTE)
Affiche la liste des enregistrements (en mode TNT)
ou Affichage la page d’Index en mode Télétexte.
22
Accès au fichier PRECEDENT.
23 MENU
Affiche le menu principal ou permet de revenir au
menu précédent.
24 AUDIO (TV)
Permet de sélectionner les options sonores de
votre TV.
LANG (DVD)
25 OK
Permet de confirmer la sélection de votre choix.
26 ▲/▼/◄/►
Touches de navigation.
27 SLEEP
Permet de régler la minuterie d’extinction automatique de votre téléviseur.
TELECOMMANDE

11
28 EXIT (TV)
Permet de quitter la page de menu affichée.
TITLE (DVD)
29 MUTE
Touche SOURDINE. Permet de couper le son.
Appuyez de nouveau pour rétablir le son.
30 VOL +/-
Permet d’augmenter ou de diminuer le volume
sonore.
31 CH +/-
Permet d’accéder à la chaîne suivante ou à la
chaîne précédente.
32 DISPLAY
Permet d’afficher les informations de la chaîne ou
de la source en cours.
33 Touches numériques (0-9)
Permet de saisir les informations, comme le
numéro de chaîne TV.
34 -/--
Permet d’entrer un numéro de chaîne à numéro
multiples par exemple 2-1.
35
Bascule entre la chaîne actuelle vers la chaîne
précédente.
36 SOURCE
Permet de sélectionner la source d’entrée.
37 P-MODE
Permet d’accéder au menu IMAGE.
38 S-MODE
Permet d’accéder au menu SON.
NOTE: Les touches de fonction ci-dessus indiquées avec “DVD”, sont uniquement
disponibles pour un Téléviseur équipé d’un lecteur DVD incorporé. Ces touches ne sont pas
disponibles pour votre modèle TTE-40D1304
L’astérisque * indiqué sur certaines touches signifie que ces touches sont utilisées pour
la fonction Télétexte.
TELECOMMANDE

12
PRÉPARATION DE LA TELECOMMANDE
INSTALLATION DES PILES
Installez les piles selon les illustrations suivantes. Assurez-vous que les pôles + et –
sont orientés tel qu'indiqué dans le compartiment (Fig. 1)
DUREE DE VIE DES PILES
- Les piles durent normalement une année, mais ceci peut être changé par votre
utilisation.
- Si la télécommande ne fonctionne pas, même proche du lecteur, alors remplacez les
piles.
- Utilisez deux piles sèches de type LR-03.
REMARQUE :
● Ne pas faire tomber, marcher sur ou faire subir des chocs à la télécommande. Ceci
pourrait l'endommager et empêcher son bon fonctionnement.
● Si vous prévoyez de ne pas utiliser la télécommande pendant une période
prolongée, alors retirez les piles.
UTILISATION TÉLÉCOMMANDE
Pointez la télécommande vers le
récepteur depuis une
distance inférieure à 6 m et selon
un angle inférieur à 60°
à l'avant du lecteur (Fig. 2)
REMARQUE :
- La distance de fonctionnement peut
Varier selon la luminosité de la pièce.
- Ne pas pointer de lumière brillance au
récepteur de télécommande.
- Ne pas interposer d'objets entre la
télécommande et le récepteur.
- Ne pas utiliser cette télécommande en
même temps que la télécommande
d'un autre équipement.
Fig.
1
Fig.
2
Télécommande
Capteur
Appuyez
Ouvrir
Appuyez

13
● Assurez-vous que tous les câbles sont déconnectés de l'unité principale avant de
brancher la source sur l’alimentation secteur.
● Lisez les instructions avec attention avant de connecter un autre appareil.
ALIMENTATION SECTEUR
Branchez le cordon secteur situé à l’arrière de l’appareil, sur une prise secteur murale.
NOTES
Utiliser l’appareil uniquement avec le type de source d'alimentation indiqué sur l'étiquette.
Toujours débrancher le cordon secteur de la prise murale lorsque vous n’utilisez pas
l’appareil pendant une longue période.
BRANCHEMENT DE L’ANTENNE
Branchez une antenne dans la prise d'antenne RF pour obtenir la meilleure qualité d'image
possible.
Vers la prise
secteur murale
Antenne
Amplificateur
d'antenne
extérieure
Amplificateur
d'antenne
intérieure
Prise d'alimentation
de l'amplificateur
d'antenne
Prise
Antenne RF
75 OHM
BRANCHEMENTS DE BASE

14
CONNEXION HDMI
CONNEXION PC/VGA
Utilisez un câble HDMI pour connecter la
TV à un autre appareil pour recevoir un
signal multimédia haute définition.
Câble HDMI
(non fourni)
Arrière du DVD/VCR
Câble audio
(non fourni)
Câble VGA
(non fourni)
Utilisez le câble VGA pour connecter la
TV à un PC, et utiliser ce produit
comme moniteur.
Arrière du PC

15
CONNEXION PERITEL
CONNEXION COAXIALE
Cordon Péritel
(non fourni)
Arrière du DVD/enregistreur
Utilisez un câble coaxial pour connecter un amplificateur audio
ou autre appareil de décodage audio pour sortie audio coaxiale.
(Le câble coaxial n'est pas fourni)

16
CONNEXION Audio/Vidéo (VIDÉO COMPOSITE)
CONNEXION YUV (Composante et Vidéo)
Pour connexion basique, utilisez un
câble composite Audio (blanc/rouge) et
CVBS (jaune) pour connecter l'unité à
d'autres périphériques.
câble AV
(non fourni)
Arrière du DVD/enregistreur
Câble YPbPr
(non fourni)
Câble AUDIO
(non fourni)
Vue arrière du DVD /
enregistreur

17
CONNEXION PORT USB COMPATIBLE
INSERER UNE CARTE CI
Le service d’accès aux chaînes de la TNT payantes nécessite une carte à puce à insérer
dans le téléviseur. Si vous vous abonnez auprès d’un fournisseur d’accès celui-ci vous
établira une carte CAM "carte à puce" pour recevoir les signaux d’accès des chaînes câblées
payantes. Insérez la carte CAM dans le port INTERFACE COMMUNE.
Utilisez le port compatible USB du téléviseur pour
y branchez votre appareil de stockage USB
(clé USB ou disque dur externe) et pouvoir y lire
le contenu.
(non fourni)
Fente carte CI
(La carte CI n'est pas fournie)

18
CONNEXION CASQUE
Branchez un casque (non fourni) à la sortie CASQUE à l’arrière du TV. Veuillez au préalable
diminuer le volume sonore avant de commencer l’écoute en privé.
Les haut-parleurs du TV sont automatiquement déconnectés lorsque vous branchez un
casque.
Remarque:
Ni le casque ni le cordon ne sont fourni avec le téléviseur.
Lorsque vous branchez un casque, mettre le volume au minimum et augmentez le
volume progressivement jusqu’ à un volume d’écoute agréable.
A pleine puissance, une écoute prolongée avec le casque peut endommager l’ouïe
de l’utilisateur.
VÉRIFIEZ QUE TOUS LES ÉQUIPEMENTS ET LEURS ADAPTATEURS
SECTEUR SONT CONNECTÉS CONVENABLEMENT ET QU'ILS SONT
CORRECTEMENT CONFIGURÉS AVANT DE CONTINUER.
Cordon CASQUE
(casque non fourni)

19
- Appuyez sur le bouton MARCHE/ARRÊT de l'unité principale ou sur la télécommande
pour Allumer (l'indicateur s'allume en bleu) ; appuyez dessus de nouveau pour Éteindre
(veille), l'indicateur s'allume en rouge.
- Appuyez sur SOURCE sur l'unité ou sur la télécommande pour basculer en mode TV
Analogique ou TNT.
SÉLÉCTIONNEZ LE PROGRAMME DESIRÉ
1. Appuyez sur le bouton CH+ pour passer à la chaîne suivante.
2. Appuyez sur le bouton CH- pour passer à la chaîne précédente.
3. Appuyez sur les boutons numériques pour sélectionner directement le programme désiré.
REMARQUE : Appuyez sur -/-- de la télécommande pour changer de décimale.
CONTRÔLE DU VOLUME
- Appuyez sur VOL+ ou VOL- pour ajuster le niveau du volume.
Plage disponible : 0.-100.
MUTE (sourdine)
- Appuyez sur MUTE pour mettre le son en muet et appuyez dessus de nouveau pour
l'activer de nouveau.
SÉLECTION DE SOURCE
- Appuyez sur le bouton SOURCE de la télécommande où sur le dessus de la TV pour
afficher la liste des sources disponibles.
- Appuyez sur HAUT ou BAS pour sélectionner la source désirée puis sur OK pour confirmer.
Options disponibles : TNT, TV Analogique, AV, PERITEL, YUV, HDMI 1/2/3, PC, Média.
MODE IMAGE
- Appuyez sur P-Mode sur la télécommande de manière répétée pour sélectionner le mode
image directement.
Options disponibles : Standard, Doux, Personnalisé, Dynamique.
MODE AUDIO
- Appuyez sur S-Mode sur la télécommande de manière répétée pour sélectionner le mode
son directement.
Options disponibles : Standard, Film, Musique, Voix, Personnalisé.
CONFIGURATION EXTINCTION AUTOMATIQUE (SLEEP)
- Appuyez sur SLEEP sur la télécommande de manière répétée pour sélectionner la durée
avant l’extinction automatique du Téléviseur.
Options disponibles : Désactivé, 10 Min, 20 Min, 30 Min, 60 Min, 90 Min, 120 Min, 180 Min, 240 Min.
UTILISATION DE BASE
