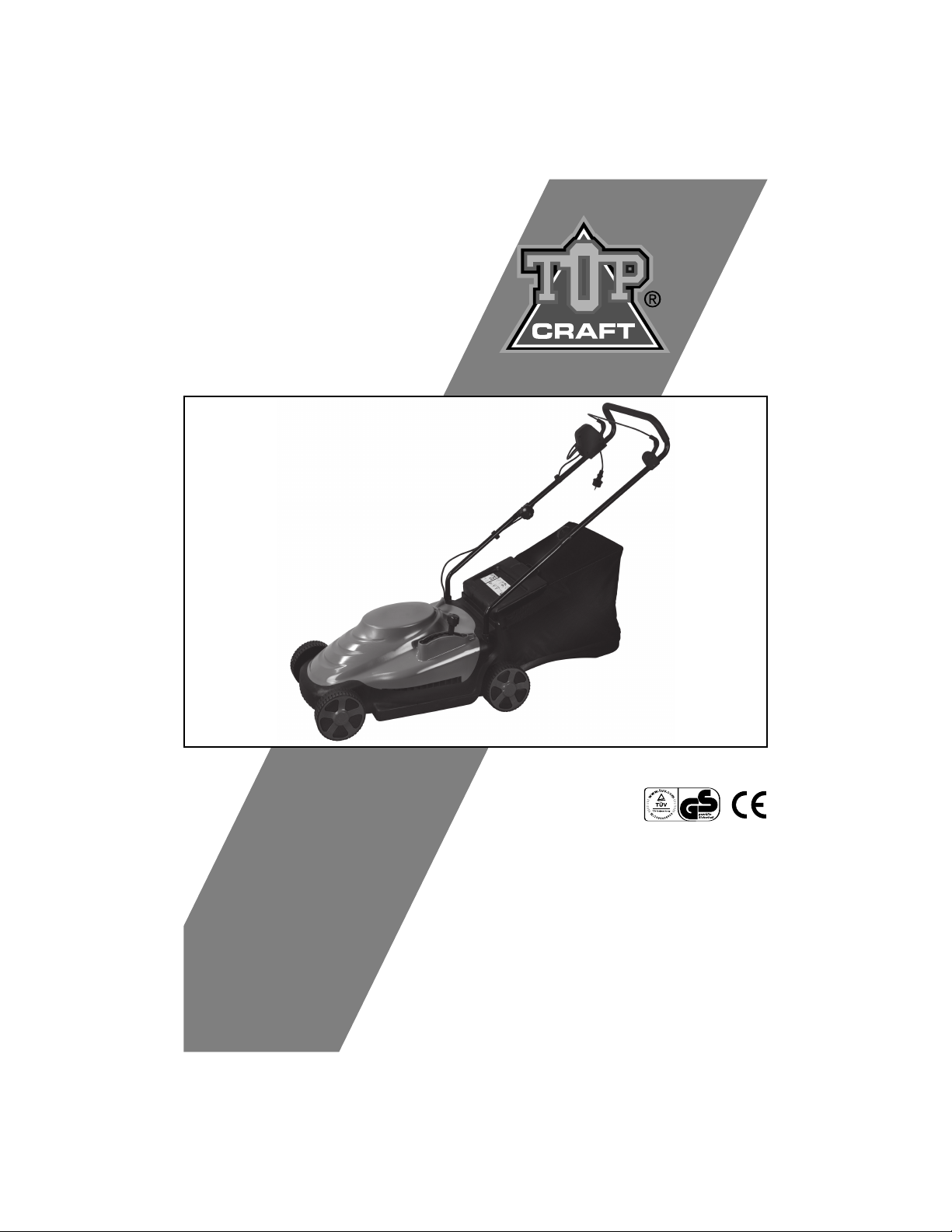

Top Craft TGM-1800 User manual

TGM-1800
Lawn mower
Rasenmäher
Users manual
Bedienungsanleitung
Art. Nr.LMM6001

1
d e
f
bc
02 Topcraft

Topcraft 03
2
3
4
C
B
A

04 Topcraft
LAW NMO W E R
The num ers in the following tex t c orresp ond with the p ic tures at p age 2 - 3 .
P le as e re ad th e s e in s tru ction s care fu lly an d th orou g h ly b e fore u s in g th is appli-
an ce an d k e e p th e m for fu tu re re fe re n ce . It is v e ry im portan t th at y ou u n d e r-
s tan d h ow to u s e th is applian ce s afe ly s o ple as e tak e th e tim e to fam iliaris e
y ou rs e lf w ith th e re q u ire m e n ts as ou tlin e d in th e s e in s tru ction s .
In tro du ctio n
This electric lawnmower is intended for cutting grass, i.e. for the maintenance of lawns.
Co n ten ts
1. Machine specifications
2. Safety precautions
3. Assembly
4. peration
5. Service & maintenance
1. MAC INE S P E CIF ICATIO NS
Tech n ica l s p ecifica tio n s
P a ck a g e co n ten ts
1 Machine housing
4 Wheels
1 H andle
1 G rass box
2 C able cleat
1 C able-holder
1 Wrench
1 U sers manual
1 G uarantee card
Voltage 230 V~ , 50 H z
Input power 18 0 0 W
N o-load speed 28 0 0 /min
C utting width 420 mm
C utting height 25/32/39 /46 /53/6 0 /6 7 /7 5 mm
G rass collection capacity 55 litres
IP class IP X 4
L pa (sound pressure level) 8 3.0 dB (A)
L wa (sound power level) 9 0 .0 dB (A)
utdore noise 9 0 .0 dB (A)
GB

Topcraft 05
2. S AF E TY P R E CAU TIO NS
E x p la n a tio n o f s y m bo ls
In this operator's guide the following symbols are used:
C E C on form s w ith th e re le v an t E u rope an s afe ty s tan d ard s .
C las s II m ach in e D ou b le in s u lation Y ou d on ’t n e e d an y e arth e d plu g .
R is k of in ju ry or d am ag e in th e e v e n t of failu re to com ply w ith th e in s tru ction s
in th is U s e r's M an u al.
R e ad th e in s tru ction s .
A lw ay s s w itch off th e m ach in e , re m ov e th e plu g from th e s ock e t an d w ait u n til
th e cu tte r b lad e h as s toppe d tu rn in g b e fore cle an in g th e m ach in e or carry in g
ou t m ain te n an ce or re pairs .
R e m ov e th e plu g from th e s ock e t im m e d iate ly if th e plu g or pow e r cord are
d am ag e d .
A lw ay s w e ar s afe ty g las s e s , h e arin g prote ction , s afe ty s h oe s an d h e av y -d u ty
w ork cloth in g !
D o n ot e x pos e to rain .
Th e rotatin g cu tte r b lad e w ill n ot s top im m e d iate ly th e m ach in e is s w itch e d off.
K e e p y ou r b od y cle ar of s h arp parts .
B e w are of accid e n taly cu ttin g off fin g e rs or toe s .
K e e p th e s u pply fle x ib le cord aw ay from th e cu ttin g b lad e s .
K e e p at a s afe d is tan ce .
D e fe ctiv e an d /or s crappe d e le ctrical or e le ctron ic tools s h ou ld b e h an d e d in to
a re cog n iz e d colle ction poin t for re proce s s in g .
GB

06 Topcraft
G en era l s a fety p reca u tio n s
Warning! R ead all instructions. F ailure to follow all instructions listed below may result in
electric shock , fire and/or serious injury. The term “power tool” in all of the warnings listed
below refers to your mains operated (corded) power tool or battery operated (cordless)
power tool. Save these instructions!
1) W o rk a rea
a. K eep work area clean and well lit. C luttered and dark areas invite accidents.
b. D o not operate power tools in ex plosive atmospheres, such as in the presence of
flammable liq uids, gasses or dust. P ower tools create spark s which may ignite the
dust of fumes.
c. K eep children and bystanders away while operating a power tool. D istractions can
cause you to lose control.
2) E lectrica l s a fety
a. P ower tool plugs must match the outlet. N ever modify the plug in any way. D o not use
any adapter plugs which earthed (grounded) power tools. U nmodified plugs and mat-
ching outlets will reduce risk of electric shock .
b. Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ran-
ges and refrigerators. There is an increased risk of electric shock if your body is ear-
thed or grounded.
c. D o not ex pose power tools to rain or wet conditions. Water entering a power tool will
increase the risk of electric shock .
d. D o not abuse the cord. N ever use the cord for carrying, pulling or unplugging the
power tool. K eep cord away from heat, oil, sharp edges or moving parts. D amaged or
entangled cords increase the risk of electric shock .
e. When operating a power tool outdoors, use an ex tension cord suitable for outdoor
use. U se of a cord suitable for outdoor use reduces the risk of electric shock . Always
use tool in conjunction with a residual circuit break er device.
3) P ers o n a l s a fety
a. Stay alert, watch what you are doing and use common sense when operating a power
tool. D o not use a power tool while you are tired or under the influence of drugs, alco-
hol or medication. A moment of inattention while operating power tools may result in
serious personal injury.
b. U se safety eq uipment. Always wear eye protection. Safety eq uipment such as dust
mask , non-sk id safety shoes, hard hat, or hearing protection used for appropriate con-
ditions will reduce personal injuries.
c. Avoid accidental starting. E nsure the switch is in the off position before plugging in.
C arrying power tools with your finger on the switch or plugging in power tools that
have the switch on invites accidents.
d. R emove any adjusting k ey or wrench before turning the power tool on. A wrench or a
k ey left attached to a rotating part of the power tool may result in personal injury.
e. D o not overreach. K eep proper footing and balance at all times. This enables better
control of the power tool in unex pected situations.
f. D ress properly. D o not wear loose clothing or jewellery. K eep your hair, clothing and
gloves away from moving parts. L oose clothes, jewellery or long hair can be caught in
moving parts.
GB

Topcraft 07
g. If devices are provided for the connection of dust ex traction and collection facilities,
ensure these are connected and properly used. U se of these devices can reduce dust
related haz ards.
h. U se clamps or a vice to hold work . It’s safer than using your hand and it frees both
hands to operate tool.
4) P o w er to o l u s e a n d ca re
a. D o not force the power tool. U se the correct power tool for your application. The cor-
rect power tool will do the job better and safer at the rate for which it was designed.
b. D o not use the power tool if the switch does not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous and must be repaired.
c. D isconnect the plug from the power source before mak ing any adjustments, changing
accessories, or storing power tools. Such preventive safety measures reduce the risk
of starting the power tool accidentally.
d. Store idle power tools out of the reach of children and do not allow persons unfamiliar
with the power tool or these instructions to operate the power tool. P ower tools are
dangerous in the hands of untrained users.
e. Maintain power tools. C heck for misalignment or binding of moving parts, break age of
parts and any other condition that may affect the power tools operation. If damaged,
have the power tool repaired before use. Many accidents are caused by poorly main-
tained power tools.
f. K eep cutting tools sharp and clean. P roperly maintained cutting tools with sharp cut-
ting edges are less lik ely to bind and are easier to control.
g. U se the power tool, accessories and tool bits etc., in accordance with these instructi-
ons and in the manner intended for the particular type of power tool, tak ing into
account the work ing conditions and the work to be performed. U se of the power tool
for operations different from intended could result in haz ardous situation.
h. D amaged switches must be replaced at a customer service repair centre. D o not use
power tools that cannot be switched on and off.
i. D o not leave power tools unattended while they are switched on. Always switch off
the tool and wait until it has come to a full standstill before leaving.
j. If the mains cable has been damaged, it must be replaced with a special mains cable.
These can be obtained from the manufacturer or the manufacturer's customer service
department. The mains cable may only be replaced by the manufacturer, the manu-
facturer's customer service department or eq ually q ualified persons.
5 ) S erv ice
a. P lease use a q ualified ex pert who uses original replacement parts to repair your
power tool. This will ensure proper functioning of the power tool.
b. C aution! The use of any accessories or additional tools other than those recommen-
ded in this manual may lead to an increased risk of injury. nly use original replace-
ment parts.
S p ecia l s a fety p reca u tio n s
Mains p ower
• When using this device, we strongly recommend using a leak age current protection
device (R C D - R esidual C urrent D evice) of no more than 30 mA at the power sock et.
GB

08 Topcraft
• All electrical connections, e.g. the ex tension cable, must be watertight versions appro-
ved and labelled as suitable for outdoor use. E x tension cables must have three con-
ductors, with one conductor being used for the E AR TH .
• D o not use damaged ex tensioncords
• D o not ex pose the machine to weather influences, humidity or heat sources
• C heck if the rated voltage and rated freq uency of the mains supply correspond to the-
details of the type plate
• Attention!
• M ak e s u re th e m ain s cab le is con n e cte d prope rly
• D o n ot alte r th e m ain s cab le
If the mains cable has been damaged, it must be replaced with a special mains cable.
These can be obtained from the manufacturer or the manufacturer's customer service
department. The mains cable may only be replaced by the manufacturer, the manu-
facturer's customer service department or eq ually q ualified persons. The length of the
cable should not ex ceed 0 ,5 m.
P ersonnel
• N ever allow the device to be operated by children, or persons that are not familiar
with the device. L ocal regulations may prescribe a minimum age for using the device.
• The operator or user is responsible for accidents or situations that are dangerous to
other persons or property.
• Always wear safety shoes and long trousers during mowing.
P rep aration
• N ever operate the machine when other people, especially children, or household pets
are in the immediate operating vicinity of the machine.
• The operator or user is responsible for accidents, injury, or damage to the property of
other persons.
• H earing protection and protective goggles must be worn when operating the machine.
• P erform a visual inspection of the blades and screws for signs of wear and damage
before each use. Worn or damaged blades or screws must always be replaced as a
complete set, to avoid unbalanced vibration.
• P rotective goggles with side protection must always be worn when using devices with
rear ejection and uncovered rear rollers without a catching container
• D o not use the device in bare feet or with open sandals
• Always k eep a careful eye on the ground when using the device, and remove all sto-
nes, stick s, wires, bones and other foreign objects.
• B efore use, always check that the blades, blade bolts and cutting unit are not worn or
damaged. Worn or damaged blades and bolts must always be replaced as a comple-
te set to avoid unbalanced vibration.
• B e very careful when using devices with multiple blades, since the rotation of one
blade can set the other blades in motion.
• R un machine and mak e sure it runs smoothly:
• 3 M in afte r ch an g in g th e b lad e .
• 1 M in b e fore u s e .
O p eration
• nly mow in daylight or good artificial light.
GB

Topcraft 09
• If at all possible, do not operate the machine on wet grass, or tak e ex tra measures to
prevent slipping.
• n sloping ground, always mow across the slope and never up and down the slope.
• E x ercise ex treme care when changing direction on sloping ground.
• D o not use the device on very steep slopes.
• The blades must be stopped before the machine is tilted for transport. The blades
must not be operation when crossing surfaces that are not planted with grass, and
also during transport to and from the work ing area.
• D o not change the regulator setting of the motor and do not over-rev the motor.
• All blade and driving clutches must be disengaged before starting the motor.
• Start and stop the motor in accordance with the operating instructions. The feet must
be k ept a suitable distance away from the blades.
• N ever start the motor when standing in front of the grass ejection opening.
• D o not place hands or feet near to or underneath rotating parts. Always k eep away
from the ejection opening.
• If at all possible, do not use the device on wet grass.
• E nsure good traction when work ing on sloping ground.
• Always walk and never run with the device.
• E x ercise ex treme care when changing direction on sloping ground.
• E x ercise ex treme care when turning or pulling the device towards you.
• N ever use the device with defective protective covers or shields, or without the safety
eq uipment installed (e.g. deflector and/or grass catcher).
• D o not tip the device when starting the motor, unless this is ex plicitly req uired for star-
ting the device. In this case, the device should only be tipped as far as necessary and
may only be lifted at the end opposite to the operator. E nsure that both hands are
always in the operating position before lowering the device back to the ground.
• The device must never be lifted or carried with a running motor.
• R emove the plug from the power sock et:
• When you leave the device unattended
• B efore clearing any block ages
• B efore every inspection, cleaning, or work ing on the device
• After a foreign object has been encountered. Inspect the machine for damage and
mak e any necessary repairs.
• When the device begins to ex cessively vibrate (inspect immediately).
• The blades must be stopped before the machine is tilted for transport. The blades-
must not be in operation when crossing surfaces that are not planted with grass,
andalso during transport to and from the work ing area.
• D o not use the machine when:
• M ain s cab le or plu g are d am ag e d .
• M ach in e d oe s n ot ru n s m ooth ly .
• P arts are d am ag e d .
Maintenanc e and S torage
• Allow the motor to cool before storing the machine in a closed room.
• R egularly inspect the machine and replace worn or damage parts for reasons of safe-
ty.
• K eep all nuts, bolts and screws screwed tight to ensure safe operation of the device.
• C heck the grass catcher more freq uently for signs of wear or damage.
GB

10 Topcraft
• Worn or damaged parts should be replaced for reasons of safety
3. AS S E MBLY
As s em bly o f th e la w n m o w er
See F ig. 1
Adju s tin g th e cu ttin g h eig h t
P ress the lever to the desired position in order to lower or raise the cutting height.
W arn in g ! O n ly w h e n th e m otor is s w itch e d off an d th e cu tte r b lad e is s tation ary !
Ca ble-h o lder
F ig. 2
Insert the ex tension cable's sock et in the machine's switch/plug connection, and secure
with the cable-holder. The loop in the cable must be long enough to allow the cable to
slide in the cable-holder from one side to the other.
4. O P E R ATIO N
O n /o ff s w itch
F ig. 3
W arn in g ! D o n ot s tart th e m ach in e in v e ry lon g g ras s .
P ress safety button on the switch/plug connection, and then sq ueez e lever against the
machine's handle. H old the lever against the handle and release the safety button. To stop
the machine, release the lever. The lever will automatically return to the neutral position.
Mo w in g tip s
• Mak e sure that the area you plan to mow is free of stones, rubbish, cables, and other
objects.
• Mak e sure than all fastenings (screws, nuts, etc.) are tight.
• R egularly check the grass box for wear.
• Select the cutting height according to the condition of your lawn and the height of the grass.
• F or best results, mow tall grass in layers. The recommended height of the grass cut
each time is a max imum of 4 centimetres.
• Mowing the grass when it is dry will achieve the best result.
• Mak e sure that the cutting blades can turn at full speed; the machine may not be
overloaded.
• To protect the power cord, mak e sure that it is lying on the ground behind you as you
mow (F ig. 6 ).
• Start mowing slowly by slowly pushing the machine forwards. If the cutting blades
slow down or the motor stops then you have selected the incorrect cutting height, or
GB

Topcraft 11
you are pushing the lawnmower too q uick ly.
• E mpty the grass box immediately it is full; failure to do so may cause the cutter blade
to seiz e, or overload the motor.
Th e cu ttin g bla des
F ig. 4
A worn cutter blade will result in a poor cut, and will overload the motor. Always check the
cutter blade before you start using the machine. H ave the cutter blade sharpened or
replaced by a specialist when so req uired.
W arn in g ! R e m ov e th e plu g from th e s ock e t, an d w e ar prote ctiv e g lov e s .
To remove the cutter blade (C ) hold it tight to prevent it turning whilst unscrewing bolt (B )
with the spanner (A) supplied with the machine. R emove the cutter blade, and replace it
with a new one.
5 . S E R V ICE & MAINTE NANCE
S erv ice & m a in ten a n ce
R emove the plug from the sock et before starting maintenance work !
Ma in ten a n ce a n d clea n in g
• R egularly cleaning and maintaining the machine will improve its performance and pro-
long its useful life.
• E ach time you have finished mowing, clean any grass and soil from the fan, cutter
blade, housing, and grass box .
• U se only a damp cloth (hot water) and a soft brush to clean the machine. Mak e sure
the machine always stays dry!
• N ever use cleaning agents or solvents. These could cause irreparable damage to
your machine. C hemicals can attack plastic parts.
• Applying an environmentally-friendly oil to the cutter blade will protect it from rust
when the machine is not used for a longer period.
• Store the machine in a dry place, and out of the reach of children.
• The upper section of the handle can be folded up to save space. D o not pinch the
cord when turning the machine!
Lu brica tio n
The machine does not need any ex tra lubrication.
F a u lts
Should a fault occur, e.g. after wear of a part, please contact the service address on the
warranty card. In the back of this manual you find an ex ploded view showing the parts
that can be ordered.
E n v iro n m en t
To prevent damage during transport, the appliance is delivered in a solid pack aging which
GB

12 Topcraft
consists largely of reusable material. Therefore please mak e use of options for recycling
the pack aging.
F au lty an d /or d is card e d e le ctrical or e le ctron ic apparatu s h av e to b e colle cte d
at th e appropriate re cy clin g location s .
W a rra n ty
F or the conditions of warranty, please refer to the separately provided warranty card.
CE D E CLAR ATIO N O F CO NF O R MITY (G B)
We declare under our sole responsibility that
TGM-1800 Lawn mower
is in conformity with the following standards or standardiz ed documents:
E N 6 03 3 5 -1, E N 6 03 3 5 -2 -7 7 , E N 5 5 014 -1, E N 5 5 014 -2 , E N 6 1000-3 -2 , E N 6 1000-3 -3
in accordance with the regulations:
9 8/3 7 /E C , 7 3 /2 3 /E E C , 89 /3 3 6 /E E C , 2 000/14 /E C , 2 002 /9 5 /E C , 2 002 /9 6 /E C
Measured sound power level; L wa = 8 8 .59 dB (A)
G uaranteed sound power level; L wa = 9 0 .0 dB (A)
2000/14/E C: The guaranteed sound power level L wa is lower than 9 4 dB (A). C onformity
assessment procedure according to Annex VI.
N otified body: TU V R heinland G roup
N otified body identifications number: 150 140 7 3.0 0 1
from 0 1-12-20 0 6
Z W O LLE NL
J .A. B ak k er - van Ingen J . L odewijk
C E F erm B V Q uality Manager F erm G lobal
It is our policy to continuously improve our products and we therefore reserve the right to
change the product specification without prior notice.
F erm BV • Lin g en s tra a t 6 • 8 028 P M Z w o lle • Th e Neth erla n ds
GB

Topcraft 13
R AS E NMÄ E R
U m Ih re e ig e n e S ich e rh e it u n d d ie S ich e rh e it A n d e re r z u g e w ä h rle is te n ,
e m pfe h le n w ir Ih n e n , s ich d ie s e B e d ie n u n g s an le itu n g v or d e r e rs te n
In b e trie b n ah m e g rü n d lich d u rch z u le s e n . B e w ah re n S ie d ie A n le itu n g u n d d ie
ü b rig e D ok u m e n tation in d e r N ä h e d e s G e rä ts au f.
E in fü h ru n g
D ieser elek trische R asenmä her ist z um Mä hen von G rasflä chen bz w. z ur R asenpflege
vorgesehen.
In h a lt
1. G erä tedaten
2. Sicherheitsvorschriften
3. Montage
4. G ebrauchsanweisung
5. Wartung und P flege
1. G E R Ä TE D ATE N
Tech n is ch e D a ten
Lieferu m fa n g
1 R asenmä her
4 R ä der
1 G riffbü gel
1 G rasfangk orb
2 Z ugentlastung
1 K abelhalter
1 Schlü ssel
1 B edienungsanleitung
1 G arantiek arte
Spannung 230 V~ , 50 H z
L eistungsaufnahme 18 0 0 W
L eerlaufdrehz ahl 28 0 0 /min
Schnittbreite 420 mm
Schnitthö he 25/32/39 /46 /53/6 7 /7 5 mm
Inhalt des G rasfangk orbs 55 L iter
IP K lasse IP X 4
L pa (Schalldruck ) 8 3.0 dB (A)
L wa (Schallleistungspegel ) 9 0 .0 dB (A)
D

14 Topcraft
2. S IC E R E ITS V O R S C R IF TE N
E rlä u teru n g der S y m bo le
C E -Z e ich e n , Ü b e re in s tim m u n g m it d e n je w e ils m aß g e b lich e n E U -
S ich e rh e its rich tlin ie n
G e rä t d e r S ch u tz k las s e II s ch u tz is olie rt k e in S ch u tz k on tak t e rford e rlich
W arn u n g v or S ach - od e r P e rs on e n s ch ä d e n b e i N ich tb e ach tu n g d e r
A n w e is u n g e n in d ie s e r A n le itu n g .
A n w e is u n g e n le s e n .
V or d e m A u s fü h re n v on W artu n g s -, R e in ig u n g s - od e r R e paratu rarb e ite n an
d e m G e rä t m u s s d as G e rä t im m e r e rs t au s g e s ch alte t w e rd e n . D e r N e tz s te ck e r
m u s s au s d e r S te ck d os e g e z og e n w e rd e n . D e r v olls tä n d ig e S tills tan d d e s
G e rä te s is t ab z u w arte n .
B e i B e s ch ä d ig u n g d e s N e tz s te ck e rs od e r K ab e ls , d e n N e tz s te ck e r s ofort au s
d e r S te ck d os e z ie h e n .
Trag e n S ie im m e r A u g e n s ch u tz , O h re n s ch u tz , S ch u tz h an d s ch u h e . F ü r s ch w e -
re A rb e ite n pas s e n d e A rb e its k le id u n g trag e n !
B e i n as s e n W e tte rb e d in g u n g e n d as G e rä t n ich t v e rw e n d e n .
D as M e s s e r d re h t s ich n ach d e m A u s s ch alte n d e s G e rä te s n och w e ite r.
K ö rpe rte ile v on s ch arfe n B e s tan d te ile n fe rn h alte n .
H alte n S ie alle K ö rpe rte ile v om M ä h e r fe rn . F as s e n S ie n ich t u n te r d e n
R as e n m ä h e r.
H alte n S ie d as fle x ib le N e tz k ab e l fe rn v on d e n M e s s e rn .
E in e n s ich e re n A b s tan d e in h alte n .
D e fe k te u n d /od e r au s ran g ie rte e le k tris ch e od e r e le k tron is ch e W e rk z e u g e m ü s -
s e n b e i e in e r d afü r z u s tä n d ig e n S te lle z u r E n ts org u n g ab g e g e b e n w e rd e n .
D

Topcraft 15
Allg em ein e S ich erh eits v o rs ch riften
Achtung! Sä mtliche Anweisungen sind z u lesen. F ehler bei der E inhaltung der nachste-
hend aufgefü hrten Anweisungen k ö nnen elek trischen Schlag, B rand und/oder schwere
Verletz ungen verursachen. D er nachfolgend verwendete B egriff ,,E lek trowerk z eug”
bez ieht sich auf netz betriebene E lek trowerk z euge (mit N etz k abel) und auf ak k ubetriebene
E lek trowerk z euge (ohne N etz k abel). B ewahren Sie diese Anweisungen gut auf!
1) Arbeits p la tz
a. H alten Sie Ihren Arbeitsbereich sauber und aufgerä umt. U nordnung und unbeleuchte-
te Arbeitsbereiche k ö nnen z u U nfä llen fü hren.
b. Arbeiten Sie mit dem G erä t nicht in ex plosionsgefä hrdeter U mgebung, in der sich
brennbare F lü ssigk eiten, G ase oder Staub befinden. E lek trowerk z euge erz eugen
F unk en, die den Staub oder die D ä mpfe entz ü nden k ö nnen.
c. H alten Sie K inder und andere P ersonen wä hrend der B enutz ung des
E lek trowerk z eugs fern. B ei Ablenk ung k ö nnen Sie die K ontrolle ü ber das G erä t verlie-
ren.
2) E lek tris ch e S ich erh eit
a. D er Anschlusssteck er des G erä tes muss in die Steck dose passen. D er N etz steck er
darf in k einer Weise verä ndert werden. Verwenden Sie k eine Adaptersteck er gemein-
sam mit schutz geerdeten G erä ten. U nverä nderte N etz steck er und passende
Steck dosen verringern das R isik o eines elek trischen Schlages.
b. Vermeiden Sie K ö rperk ontak t mit geerdeten berflä chen, wie von R ohren,
H eiz ungen, H erden und K ü hlschrä nk en. E s besteht ein erhö htes R isik o durch elek tri-
schen Schlag, wenn Ihr K ö rper geerdet ist.
c. H alten Sie das G erä t von R egen oder N ä sse fern. D as E indringen von Wasser in ein
E lek trogerä t erhö ht das R isik o eines elek trischen Schlages.
d. Z weck entfremden Sie das N etz k abel nicht, um das G erä t z u tragen, aufz uhä ngen
oder um den N etz steck er aus der Steck dose z u z iehen. H alten Sie das N etz k abel
fern von H itz e, Ö l, scharfen K anten oder sich bewegenden G erä teteilen. B eschä digte
oder verwick elte N etz k abel erhö hen das R isik o eines elek trischen Schlages.
e. Wenn Sie mit einem E lek trowerk z eug im F reien arbeiten, verwenden Sie nur
Verlä ngerungsk abel, die auch fü r den Auß enbereich z ugelassen sind. D ie Anwendung
eines fü r den Auß enbereich geeigneten Verlä ngerungsk abels verringert das R isik o
eines elek trischen Schlages.
3) S ich erh eit v o n P ers o n en
a. Seien Sie aufmerk sam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft
an die Arbeit mit einem E lek trowerk z eug. B enutz en Sie des G erä t nicht, wenn Sie
mü de sind oder unter dem E influss von D rogen, Alk ohol oder Medik amenten stehen.
E in Moment der U nachtsamk eit beim G ebrauch des G erä tes k ann z u ernsthaften
Verletz ungen fü hren.
b. Tragen Sie persö nliche Schutz ausrü stung und immer eine Schutz brille. D as Tragen
persö nIicher Schutz ausrü stung, wie Staubmask e, rutschfeste Sicherheitsschuhe,
Schutz helm oder G ehö rschutz , je nach Art und E insatz des E lek trowerk z euges, ver-
ringert das R isik o von Verletz ungen.
c. Vermeiden Sie eine unbeabsichtigte lnbetriebnahme.
D

16 Topcraft
Vergewissern Sie sich, dass der Schalter in der P osition ,,AU S(0 )” ist, bevor Sie den
N etz steck er in die Steck dose steck en. Wenn Sie beim Tragen des G erä ts den F inger
am Schalter haben oder das G erä t eingeschaltet an die Stromversorgung anschlie-
ß en, k ann dies z u U nfä llen fü hren.
d. E ntfernen Sie E instellwerk z euge oder Schraubenschlü ssel, bevor Sie das G erä t ein-
schalten. E in Werk z eug oder Schlü ssel, der sich in einem drehenden G erä teteil befin-
det, k ann z u Verletz ungen fü hren.
e. Ü berschä tz en Sie sich nicht. Sorgen Sie fü r einen sicheren Stand und halten Sie
jederz eit das G leichgewicht. D adurch k ö nnen Sie das G erä t in unerwarteten
Situationen besser k ontrollieren.
f. Tragen Sie geeignete K leidung. Tragen Sie k eine weite K leidung oder Schmuck .
H alten Sie H aare, K leidung und H andschuhe fern von sich bewegenden Teilen.
L ock ere K leidung, Schmuck oder lange H aare k ö nnen von sich bewegenden Teilen
erfasst werden.
g. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden k ö nnen, vergewis-
sern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. D as
Verwenden dieser E inrichtungen verringert G efä hrdungen durch Staub.
h. Sichern Sie das Werk stü ck . E in mit Spannvorrichtungen oder Schraubstock festgehal-
tenes Werk stü ck ist sicherer gehalten als mit Ihrer H and.
4) S o rg fä ltig er U m g a n g u n d G ebra u ch v o n E lek tro w erk z eu g en
a. Ü berlasten Sie das G erä t nicht. Verwenden Sie fü r lhre Arbeit das dafü r bestimmte
E lek trowerk z eug. Mit dem passenden E lek trowerk z eug arbeiten Sie besser und
sicherer im angegebenen L eistungsbereich.
b. B enutz en Sie k ein E lek trowerk z eug, dessen Schalter defek t ist. E in E lek trowerk z eug,
das sich nicht mehr ein- oder ausschalten lä sst, ist gefä hrlich und muss repariert wer-
den.
c. Z iehen Sie den N etz steck er aus der Steck dose, bevor Sie G erä teeinstellungen vor-
nehmen, Z ubehö rteile wechseln oder das G erä t weglegen. D iese
Vorsichtsmaß nahme verhindert den unbeabsichtigten Start des G erä ts.
d. B ewahren Sie unbenutz te E lek trowerk z euge auß erhalb der R eichweite von K indern
auf. L assen Sie P ersonen das G erä t nicht benutz en, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen haben. E lek trowerk z euge sind gefä hrlich,
wenn Sie von unerfahrenen P ersonen benutz t werden.
e. P flegen Sie das G erä t mit Sorgfalt. K ontrollieren Sie, ob bewegliche G erä teteile ein-
wandfrei funk tionieren und nicht k lemmen, ob Teile gebrochen oder so beschä digt
sind, dass die F unk tion des G erä tes beeinträ chtigt ist. L assen Sie beschä digte Teile
vor dem E insatz des G erä tes reparieren. Viele U nfä lle haben ihre U rsache in schlecht
gewarteten E lek trowerk z eugen.
f. H alten Sie Schneidwerk z euge scharf und sauber. Sorgfä ltig gepflegte
Schneidwerk z euge mit scharfen Schneidk anten verk lemmen sich weniger und sind
leichter z u fü hren.
g. Verwenden Sie E lek trowerk z eug, Z ubehö r, E insatz werk z euge usw. entsprechend die-
sen Anweisungen und so, wie es fü r diesen spez iellen G erä tetyp vorgeschrieben ist.
B erü ck sichtigen Sie dabei die Arbeitsbedingungen und die ausz ufü hrende Tä tigk eit.
D er G ebrauch von E lek trowerk z eugen fü r andere als die vorgesehenen
Anwendungen k ann z u gefä hrlichen Situationen fü hren.
h. B eschä digte Schalter mü ssen bei einer K undendienstwerk statt ersetz t werden.
D

Topcraft 17
B enutz en Sie k eine E lek trowerk z euge, bei denen sich der Schalter nicht ein- und aus-
schalten lä sst.
i. E lek trowerk z euge nicht unbeaufsichtigt laufen lassen. G erä t immer ausschalten und
erst verlassen, wenn das G erä t vö llig z um Stillstand gek ommen ist.
j. Wenn die Anschlussleitung beschä digt wird, muss diese durch eine besondere
Anschlussleitung ersetz t werden. D iese erhalten Sie beim H ersteller oder seinem
K undendienst. D as Auswechseln der Anschlussleitung darf nur durch den H ersteller,
seinen K undendienst oder ä hnlich q ualifiz ierte P ersonen durchgefü hrt werden.
5 ) S erv ice
a. L assen Sie Ihr E lek trowerk z eug von einer q ualifiz ierten F achk raft unter Verwendung
von riginalersatz teilen reparieren. D adurch wird die sichere F unk tionsweise des
E lek trowerk z euges gewä hrleistet.
b. Achtung! D er G ebrauch anderer als in dieser B edienungsanleitung empfohlener
Z ubehö rteile oder Z usatz gerä te k ann eine Verletz ungsgefahr bedeuten. Verwenden
Sie nur riginalersatz teile.
Allg em ein e S ich erh eits v o rs ch riften
S tromnetz
• Wir empfehlen beim G ebrauch dieses G erä ts dringend die B enutz ung einer
F ehlerstrom-Schutz einrichtung (R C D - R esidual C urrent D evice) von nicht mehr als
30 mA in der Steck dose.
• Alle elek trischen Anschlü sse, z .B . das Verlä ngerungsk abel, mü ssen eine genehmigte,
wasserfeste Ausfü hrung fü r den G ebrauch im F reien sein und entsprechend gek enn-
z eichnet sein. Verlä ngerungsk abel mü ssen dreiadrig sein, wobei eine Ader die
E R D U N G ist.
• B enutz en Sie k ein beschä digtes Verlä ngerungsk abel.
• G erä t und Verlä ngerungsk abel k einen Witterungseinflussen, k einer F euchtigk eit und
k einen H itz eq uellen aussetz en.
• Ü berprü fen Sie ob die N etz spannung mit der Angabe des Typenschildes auf dem
G erä t ü bereinstimmt.
• Achtung!
• A ch te n S ie d arau f d as s d as A n s ch lu s s k ab e l rich tig an g e s ch los s e n is t.
• V e rs u ch e n S ie n ich t d ie A n s ch lu s s k ab e l z u ä n d e rn
Wenn die Anschlussleitung dieses G erä tes beschä digt wird, muss sie durch den
H ersteller oder seinen K undendienst oder eine ä hnlich q ualifiz ierte P erson ersetz t
werden, um G efä hrdungen z u vermeiden. D ie Anschlussleitung darf nicht lä nger als
0 ,5 m sein.
P ersonen
• L assen Sie das G erä t nie von K indern oder P ersonen bedienen, die damit nicht ver-
traut sind. Ö rtlich geltende B estimmungen schreiben fü r die B enutz ung eventuell ein
Mindestalter vor.
• D er B ediener oder B enutz er ist fü r U nfä lle oder G efahrensituationen verantwortlich,
denen andere P ersonen oder deren E igentum ausgesetz t werden.
• B eim Mä hen immer festes Schuhwerk und lange H osen tragen.
D

18 Topcraft
V or ereitung
• D ie Maschine niemals betreiben, wä hrend sich P ersonen, insbesondere K inder, oder
H austiere in unmittelbarer N ä he aufhalten.
• D er B ediener oder N utz er ist fü r U nfä lle oder Schä den an anderen Menschen oder
deren E igentum verantwortlich.
• B eim G ebrauch der Maschine sind immer ein hrenschutz und eine Schutz brille z u
tragen.
• Vor jedem G ebrauch mittels einer Sichtprü fung k ontrollieren, dass die Messer und
Schrauben frei von Verschleiß und B eschä digungen sind. Verschlissene oder beschä -
digte Messer oder Schrauben mü ssen immer als k ompletter Satz ersetz t werden, um
U mwuchten z u vermeiden.
• B ei der Arbeit mit G erä ten mit H eck auswurf und nicht abgedeck ten H interrollen ist bei
Verwendung ohne Auffangbehä lter immer eine Schutz brille mit Seitenschutz z u tra-
gen.
• B enutz en Sie das G erä t nicht barfuss oder mit offenen Sandalen.
• B ehalten Sie den B oden wä hrend der B enutz ung des G erä ts genau im Auge und ent-
fernen Sie alle Steine, Stö ck e, D rä hte, K nochen und sonstigen F remdk ö rper.
• Ü berprü fen Sie vor dem G ebrauch stets, ob Messer, Messerbolz en und
Schneideneinheit nicht abgenutz t oder beschä digt sind. Abgenutz te oder beschä digte
Messer und B olz en sind satz weise z u erneuern, um jede U nwucht z u vermeiden.
• B enutz en Sie G erä te mit mehreren Messern mit Vorsicht, da die R otation eines
Messers auch die anderen Messer in U mdrehung versetz en k ann.
• Vor dem G ebrauch fü hren Sie einen P robelauf aus:
• 3 M in n ach d e m S ch n e id e m e s s e rw e ch s e l
• 1 M in v or d e m G e b rau ch
Bedienung
• N ur bei Tageslicht oder gutem k ü nstlichem L icht mä hen.
• D ie Maschine nach Mö glichk eit nicht bei nassem G ras betreiben oder ex tra
Vorsichtsmaß nahmen gegen Abrutschen treffen.
• Auf Abhä ngen immer q uer und niemals auf- und abwä rts mä hen.
• B eim R ichtungswechsel auf Abhä ngen ä uß erst vorsichtig vorgehen.
• D as G erä t nicht auf besonders steilen Abhä ngen verwenden.
• Wenn die Maschine fü r den Transport gek ippt werden muss, mü ssen die Messer
angehalten werden. B eim Ü berq ueren von nicht mit G ras bepflanz ten F lä chen und
beim Transport z u und von der Arbeitsflä che dü rfen die Messer nicht in B etrieb sein.
• D ie R eglereinstellungen fü r den Motor nicht ä ndern und den Motor nicht ü berdrehen.
• D en Motor den Anweisungen gemä ß vorsichtig anlassen oder einschalten. D abei
mü ssen die F ü ß e ausreichend weit von den Messer entfernt sein.
• Schalten Sie den Motor nie ein, wä hrend Sie vor der G rasauswurfö ffnung stehen.
• H ä nde und F ü ß e nicht in die N ä he von rotierenden Teilen bringen oder darunter stec-
k en. Immer von der Auswurfö ffnung fernbleiben.
• B enutz en Sie das G erä t nach Mö glichk eit nicht in nassem G ras.
• Verschaffen Sie sich an H ä ngen stets guten H alt.
• Mit dem G erä t nur gehen, niemals rennen.
• Seien Sie bei der R ichtungsä nderung an H ä ngen ä uß erst vorsichtig.
• Seien Sie beim Wenden oder wenn Sie das G erä t an sich heranz iehen besonders
vorsichtig.
D

Topcraft 19
• B enutz en Sie das G erä t nie mit defek ten Schutz abdeck ungen oder Abschirmungen
oder ohne dass sich die Sicherheitsvorrichtungen, z um B eispiel Ablenk bleche
und/oder G rasfä nger, an ihrem P latz befinden.
• K ippen Sie das G erä t beim E inschalten des Motors nicht, auß er wenn das G erä t fü r
den Start gek ippt werden muss. In diesem F all sollte es nur so weit gek ippt werden,
wie unbedingt nö tig ist, und es darf nur der vom B enutz er abgewandte G erä teteil
angehoben werden. Vergewissern Sie sich, dass beide H ä nde stets in
B edienungsposition sind, bevor Sie das G erä t wieder auf den B oden stellen.
• D as G erä t sollte bei laufendem Motor niemals hochgehoben oder getragen werden.
• Z iehen Sie den Steck er aus der Steck dose:
• W e n n S ie d as G e rä t z u rü ck las s e n
• V or B e s e itig u n g e in e r V e rs topfu n g
• V or je d e r Ü b e rprü fu n g , R e in ig u n g od e r A rb e it an d e m G e rä t
• N ach d e m A u ftre ffe n au f e in e n F re m d k ö rpe r. In s piz ie re n S ie d as G e rä t au f
S ch ä d e n u n d n e h m e n S ie je n ach B e d arf R e paratu re n v or.
• W e n n d as G e rä t ü b e rm ä ß ig z u v ib rie re n b e g in n t (s ofort ü b e rprü fe n ).
• Schalten Sie den Mä her ab, wenn das G erä t z um Transport gek ippt werden muss,
wenn andere F lä chen als R asen uberq uert werden und wenn das G erä t z u und von
der mä henden F lä che gebracht wird.
• D as G erä t darf nicht mehr benutz t werden,
• W e n n d e s s e n N e tz an s ch lu s s le itu n g od e r S te ck e r b e s ch ä d ig t is t
• W e n n d as G e rä t n ich t e in w an d fre i fu n k tion ie rt
• W e n n e s irg e n d w e lch e B e s ch ä d ig u n g e n au fw e is t.
Wartung und Lagerung
• Vor dem Abstellen der Maschine in einem geschlossenen R aum den Motor abk ü hlen
lassen.
• D ie Maschine regelmä ß ig ü berprü fen und verschlissene oder beschä digte Teile aus
Sicherheitsgrü nden auswechseln.
• H alten Sie alle Muttern, B olz en und Schrauben fest angez ogen, damit ein sicheres
Arbeiten mit dem G erä t gewä hrleistet ist.
• Ü berprü fen Sie den G rasfä nger ö fter auf Verschleiß oder B eschä digung.
• Abgenutz te oder beschä digte Teile sollten aus Sicherheitsgrü nden erneuert werden.
3. MO NTAG E
Mo n ta g e des R a s en m ä h ers
B auen Sie den H altebü gel, so wie in den Abbildungen 1b bis 1e dargestellt z usammen.
Steck en Sie die unteren R ohre in das R asenmä hergehä use und Schrauben beide R ohre
mit den beiden mitgelieferten Schrauben fest. B efestigen Sie den oberen H altebü gel an
den R ohren mit den mitgelieferten Schrauben und den beiden Sterngriffmuttern.
H ä ngen Sie den F angk orb ein, so wie in Abb. 1f dargestellt.
E in s tellen der S ch n itth ö h e
D rü ck en Sie den H ebel am R asenmä her in die gewü nschte P osition um die Schnitthö he
einz ustellen.
D

2 0 Topcraft
A ch tu n g ! D ie s e A rb e it is t n u r b e i s tills te h e n d e m M otor u n d M e s s e r au s z u fü h -
re n .
K a belh a lter
A . 2
Steck en Sie das E nde des Verlä ngerungsk abels in den Schalter/Steck eranschluss des
G erä tes und befestigen Sie es mit dem K abelhalter. D ie K abelschlaufe muss so lang sein,
dass das K abel im K abelhalter von der einen Seite z ur anderen gleiten k ann.
4. G E BR AU C S ANW E IS U NG
E in -/Au s s ch a lter
A . 3
A ch tu n g ! D as G e rä t n ich t in s e h r lan g e m G ras s tarte n .
D rü ck en Sie auf den Sicherungsk nopf auf dem Schalter/Steck eranschluss und z iehen Sie
anschließ end den H ebel gegen den G riff des G erä tes. L assen Sie den Sicherungsk nopf
los, wä hrend Sie den H ebel festhalten. D urch L oslassen des H ebels wird das G erä t
angehalten. D er H ebel k ehrt automatisch in die Ausgangsstellung z urü ck .
Tip p s z u m R a s en m ä h en
• Sorgen Sie dafü r, dass Ihr Arbeitsgebiet frei von Steinen, Abfä llen, K abeln oder ande-
ren H indernissen ist.
• Achten Sie auf den festen Sitz aller B efestigungselemente (Schrauben, Muttern usw.).
• Ü berprü fen Sie den G rasfangk orb regelmä ß ig auf Verschleiß erscheinungen.
• Wä hlen Sie eine Schnitthö he, die z um Z ustand des R asens und z ur G raslä nge passt.
• H ohes G ras wird am besten stufenweise gemä ht. D ie empfohlene Schnitthö he beträ gt
4 Z entimeter pro Mä hgang.
• F ü r ein optimales E rgebnis wird das G ras am besten trock en gemä ht.
• Stellen Sie sicher, dass das Messer sich in voller G eschwindigk eit drehen k ann, das
G erä t darf nicht ü berlastet werden.
• Achten Sie darauf, dass das K abel beim Mä hen sicher hinter Ihnen verlä uft.
• Schieben Sie das G erä t am Anfang langsam vorwä rts. Wenn die Mä hgeschwindigk eit
abnimmt oder der Motor stoppt, haben Sie die falsche Schnitthö he gewä hlt oder
stimmt die Mä hgeschwindigk eit nicht.
• E in voller G rasfangk orb muss sofort geleert werden, um ein F estlaufen des Messers
oder eine Ü berlastung des Motors z u verhindern.
Mes s er
A . 4
E in abgenutz tes Messer fü hrt z u schlechten E rgebnissen und einer Ü berlastung des
Motors. D as Messer muss daher vor jedem Mä heinsatz ü berprü ft werden. L assen Sie das
Messer, wenn erforderlich, von einem F achmann schleifen oder austauschen.
D
