Velleman ANTDVBT8 User manual

USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D’EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG

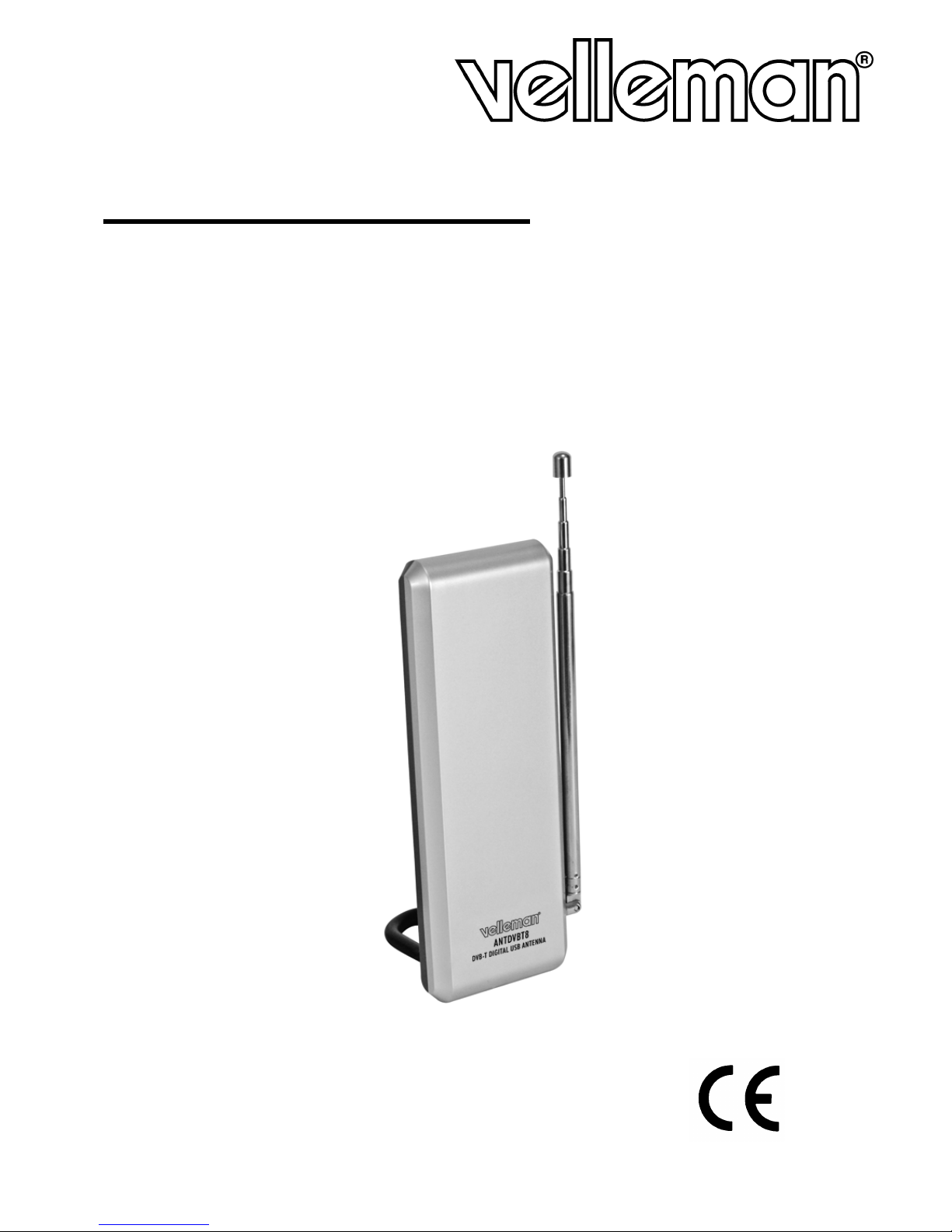

ANTDVBT8
DVB-T DIGITAL USB ANTENNA
DIGITALE DVB-T-ANTENNE MET USB-AANSLUITING
ANTENNE TNT NUMÉRIQUE À CONNEXION USB
ANTENA TDT DIGITAL CON CONEXIÓN USB
DIGITALE DVB-T-ANTENNE MIT USB-ANSCHLUSS

ANTDVBT8_v2 VELLEMAN
2
ANTDVBT8
DVB-T DIGITAL USB ANTENNA
1.Introduction
To all residents of the European Union
Important environmental information about this product

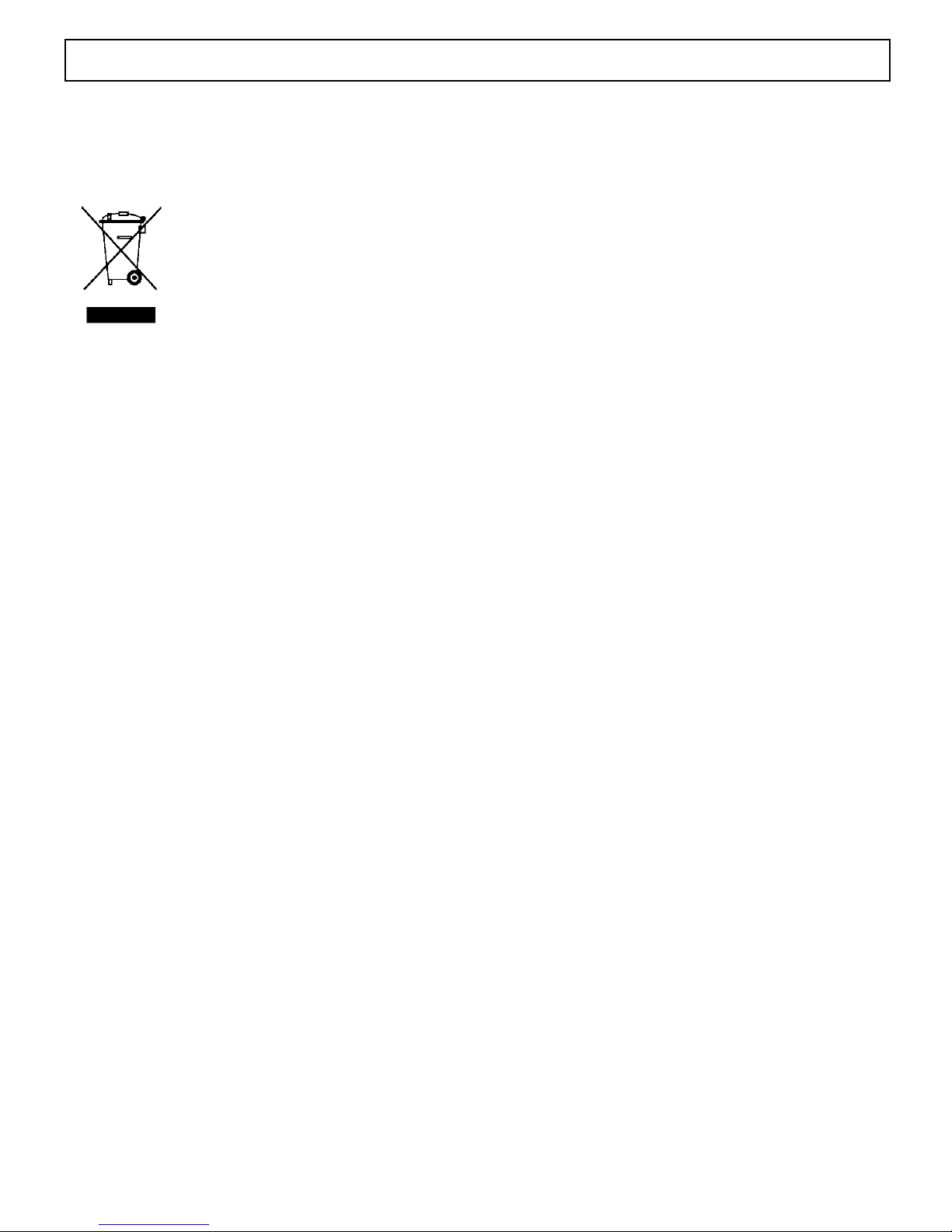

This symbol on the device or the package indicates that disposal of the device
after its lifecycle could harm the environment. Do not dispose of the unit (or
batteries) as unsorted municipal waste; it should be taken to a specialized
company for recycling. This device should be returned to your distributor or to a
local recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing this
device into service. If the device was damaged in transit, do not install or use it and contact your
dealer.
The ANTDVBT8 is a specially designed antenna for DVB-T reception. With its state-of-the-
art LNA technology and circuitry, it will provide the best reception. Your ANTDVBT8 should
come with 1 x antenna, 1 x USB power cable, 1 x base and this manual.
2.General Guidelines
•Damage caused by disregard of certain guidelines in this manual is not covered by the
warranty and the dealer will not accept responsibility for any ensuing defects or problems.
•Keep the antenna away from interference sources such as air conditioners, hair dryers,
microwave ovens, etc.
•Install the antenna as high as possible, preferably near a window. Check the signal
strength and quality. Move the antenna to a better location if needed.
3.Installation

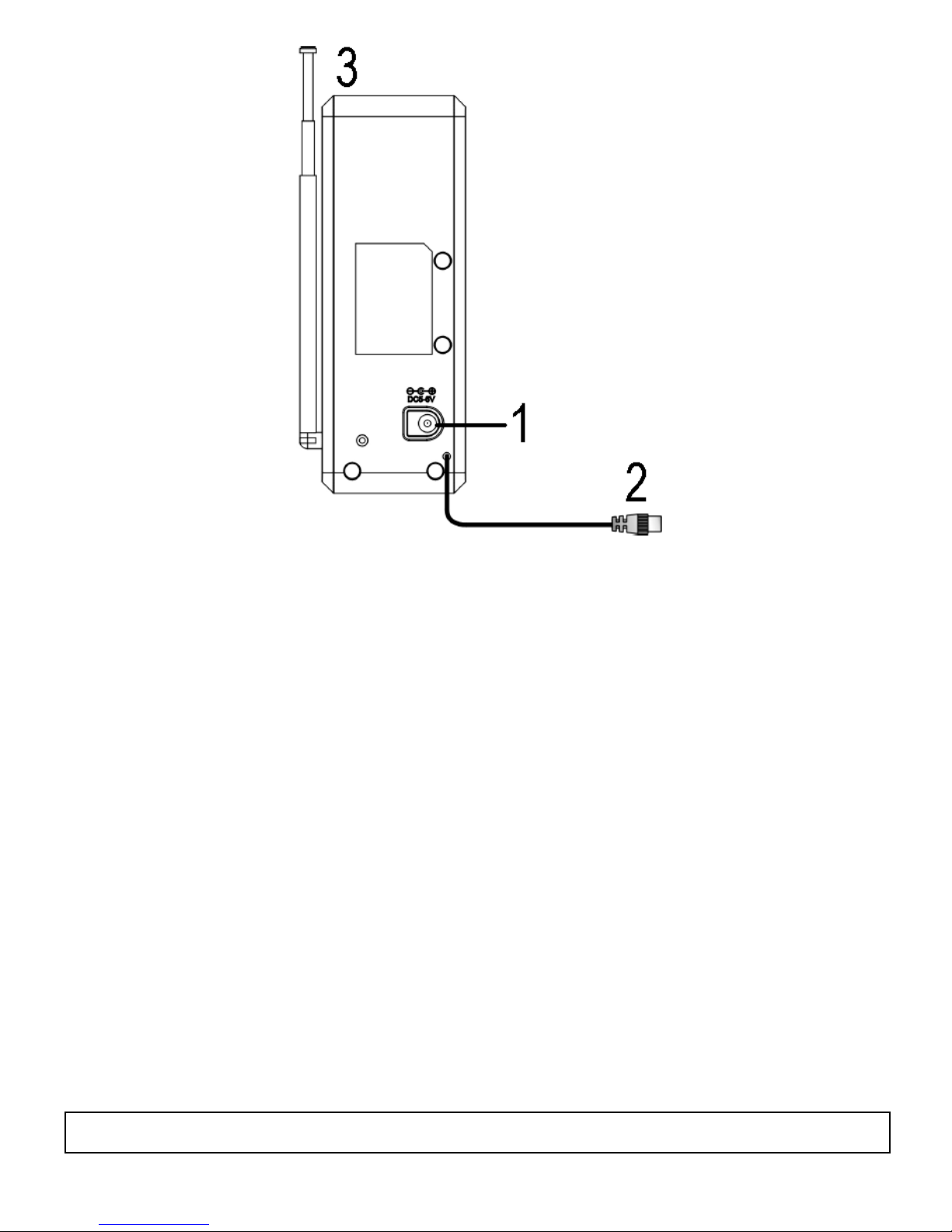

Connect the antenna to the receiver through the connection cable (2). For analogue TV use,
connect the antenna to the TV set through the connection cable (2) and power the antenna
using an appropriate PSU (not incl., use our PSSMV1) connected to the power input (1).
Extend the antenna (3) for better reception.

ANTDVBT8_v2 VELLEMAN
3
4.Technical Specifications
Power Supply
Through Digital Receiver 5VDC
Analogue TV Use 5VDC (PSU not incl.)
Frequency 47 ~ 870MHz (with FM trap)
Gain 20dB ± 3dB
Output max. 95dBµV
Revolving Angle 0° ~ 90°
Impedance 75Ω
Power Consumption < 1W
Weight 0.1kg
Dimensions 60.5 x 17.8 x 145mm
Use this device with original accessories only. Velleman nv cannot be held
responsible in the event of damage or injury resulted from (incorrect) use of this
device. For more info concerning this product, please visit our website
www.velleman.eu. The information in this manual is subject to change without prior
notice.

ANTDVBT8_v2 VELLEMAN
4
ANTDVBT8
DIGITALE DVB-T-ANTENNE MET USB-AANSLUITING
1.Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product

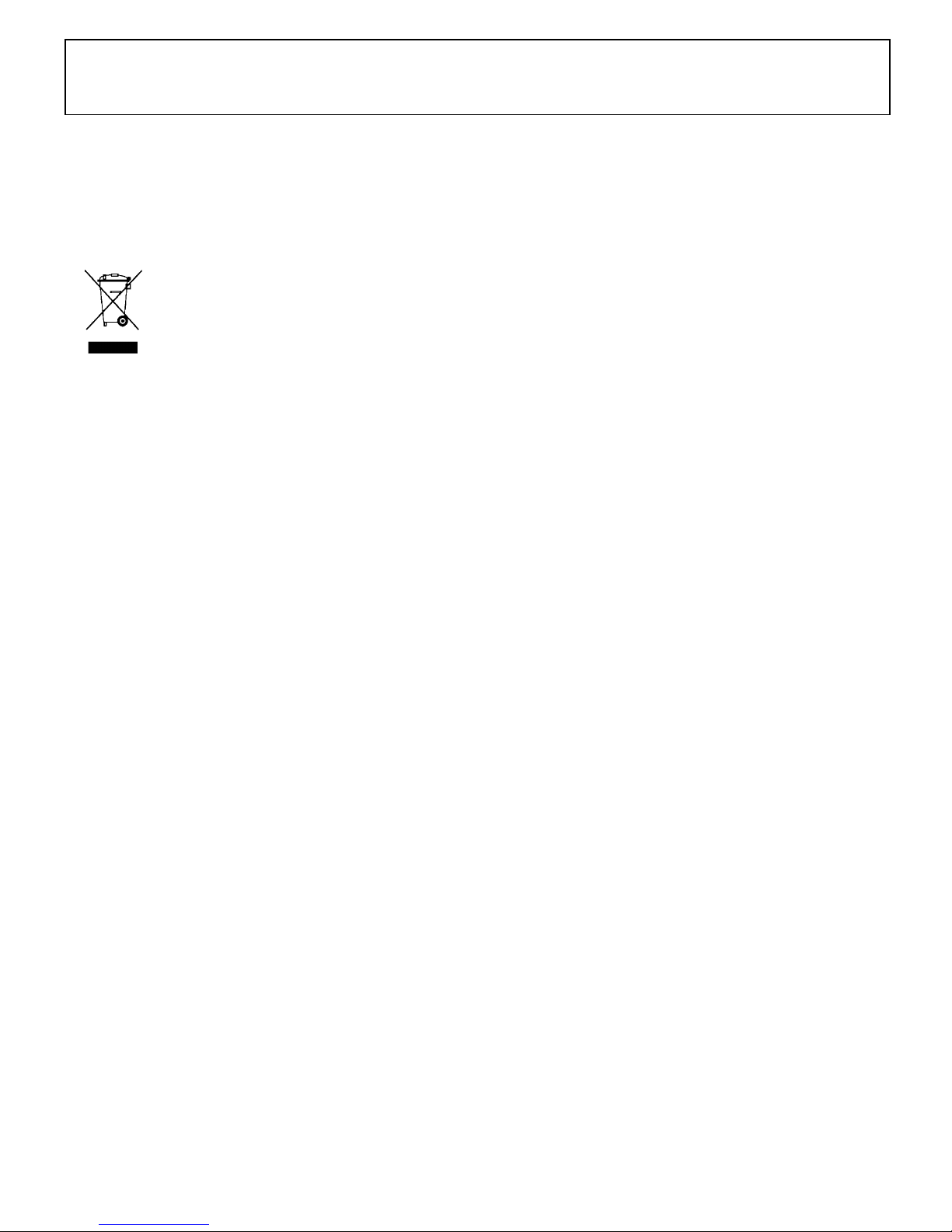

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn
levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het
milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U
moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de
plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt.
Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw
dealer.
De ANTDVBT8 is een antenne die speciaal werd ontworpen voor DVB-T-ontvangst. Dankzij
de ruisarme versterker en de nieuwste technologie verkrijgt u de beste ontvangst. Uw
ANTDVBT8 wordt geleverd met 1 x antenne, 1 x voedingsadapter met usb-aansluiting, 1 x
basis en deze handleiding.
2.Algemene richtlijnen
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze
handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen
die hier rechtstreeks verband mee houden.
•Houd de antenne weg van storingsbronnen zoals klimaatregelaars, haardrogers,
magnetrons, enz.
•Installeer de antenne zo hoog mogelijk, bij voorkeur aan een raam. Controleer de
signaalsterkte en -kwaliteit. Verplaats de antenne indien nodig.
3.Aansluiting

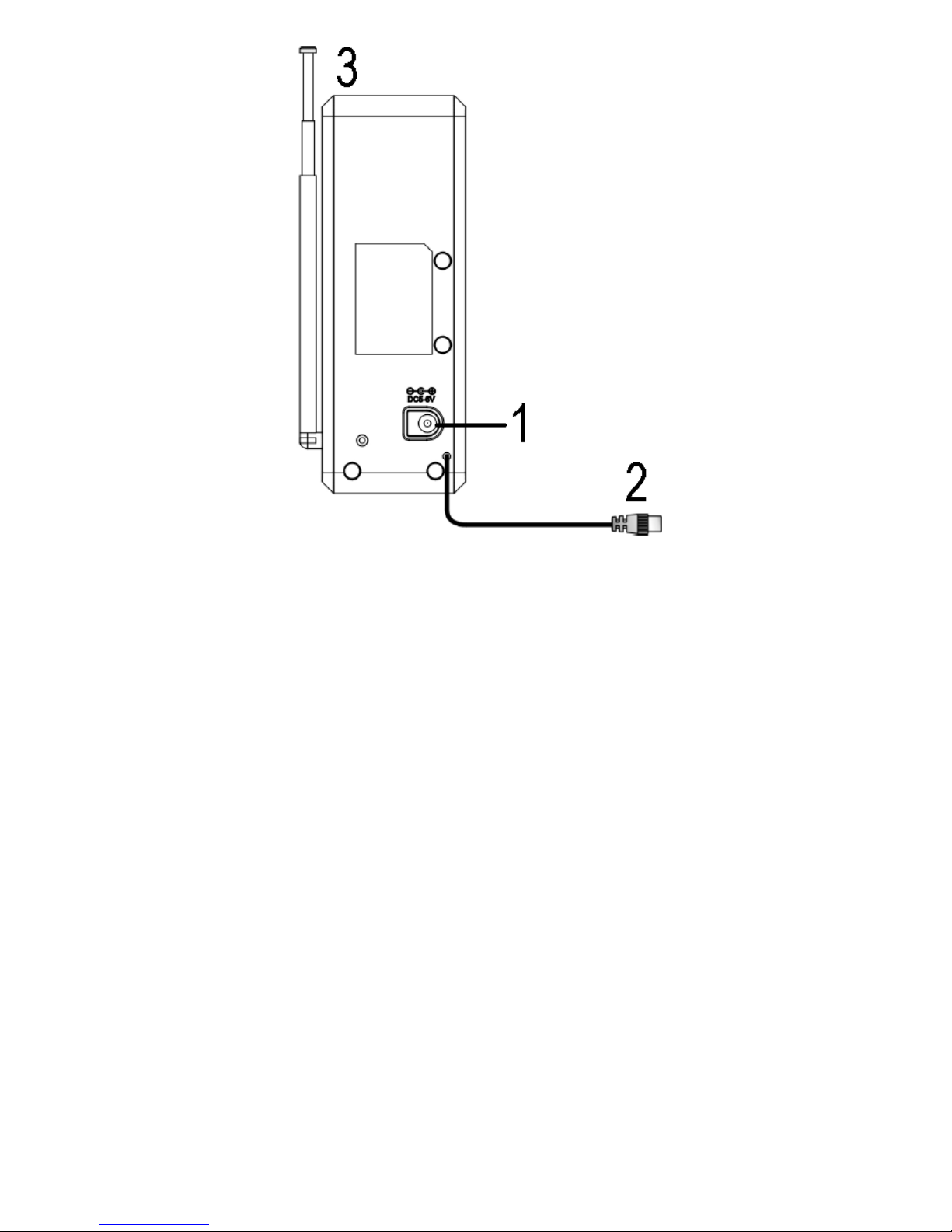

Sluit de antenne aan de ontvanger met behulp van de aansluitkabel (2). Voor analoge tv-
ontvangst, sluit de antenne aan het tv-toestel met behulp van de aansluitkabel (2) en voedt
de antenne met een geschikte voedingsadapter (niet meegelev., gebruik onze PSSMV1)
aangesloten op de voedingsingang (1). Trek de antenne (3) uit voor de beste ontvangst.

ANTDVBT8_v2 VELLEMAN
5
4.Technische specificaties
Voeding
Via digitale ontvanger 5 VDC
Analoge tv-ontvangst 5 VDC (voedingsadapter niet meegelev.)
Frequentie 47 ~ 870 MHz (met ruisfilter)
Versterking 20 dB ± 3 dB
Uitgang max. 95 dBµV
Draaihoek 0° ~ 90°
Impedantie 75 Ω
Verbruik < 1W
Gewicht 0,1 kg
Afmetingen 60,5 x 17,8 x 145 mm
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk
voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie
over dit product, zie www.velleman.eu. De informatie in deze handleiding kan te allen
tijde worden gewijzigd zonder voorafgaande kennisgeving.

ANTDVBT8_v2 VELLEMAN
6
ANTDVBT8
ANTENNE TNT NUMÉRIQUE À CONNEXION USB
1.Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil
en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou
électronique (et des piles éventuelles) parmi les déchets municipaux non sujets
au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer les
équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de
respecter la réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise
en service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas
l’installer et consulter votre revendeur.
L’ANTDVBT8 est une antenne spécialement conçue pour la réception TNT. Son
amplificateur faible bruit et sa technologie de pointe garantissent la meilleure réception.
L’ANTDVBT8 est livrée avec 1 x antenne, 1 x cordon d’alimentation à connexion USB, 1 x
socle et cette notice.
2.General Guidelines
•La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives
de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les
défauts qui en résultent.
•Tenir l’antenne à l’écart de sources d’interférence comme les climatiseurs, les sèche-
cheveux, les fours à micro-ondes, etc.
•Installer l’antenne le plus haut possible, de préférence à une fenêtre. Vérifier la puissance
et la qualité du signal. Déplacer l’antenne si nécessaire.
3.Raccordement
Raccorder l’antenne au récepteur par le câble de connexion (2). Pour une reception
analogique, raccorder l’antenne au récepteur par le câble de connexion (2) et alimenter
l’antenne avec un adaptateur secteur (non incl., utiliser notre PSSMV1) raccordé à l’entrée
d’alimentation (1). Tirer l’antenne (3) pour une meilleure réception.

ANTDVBT8_v2 VELLEMAN
7
4.Spécifications techniques
Alimentation
Par récepteur numérique 5 VCC
Réception analogique 5 VCC (adaptateur secteur non incl.)
Fréquence 47 ~ 870 MHz (avec contrôle d’interférence)
Amplification 20 dB ± 3 dB
Sortie max. 95 dBµV
Angle de rotation 0° ~ 90°
Impédance 75 Ω
Consommation < 1 W
Poids 0,1 kg
Dimensions 60.5 x 17.8 x 145mm
N’employer cet appareil qu’avec des accessoires d’origine. SA Velleman ne sera
aucunement responsable de dommages ou lésions survenus à un usage (incorrect)
de cet appareil. Pour plus d’information concernant cet article, visitez notre site web
www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être
modifiées sans notification préalable.

ANTDVBT8_v2 VELLEMAN
8
ANTDVBT8
ANTENA TDT DIGITAL CON CONEXIÓN USB
1.Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras
inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si
las hubiera) en la basura doméstica; debe ir a una empresa especializada en
reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.
Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por haber comprado la ANTDVBT8! Lea atentamente las instrucciones del manual
antes de usarla. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase
en contacto con su distribuidor.
La ANTDVBT8 es una antena especialmente diseñada para la recepción TDT. El
amplificador de bajo ruido y la tecnología punta garantizan la mejora recepción. La
ANTDVBT8 se entrega con 1 x antena, 1 x cable de alimentación con conexión USB, 1 x
base y este manual del usuario.
2.Normas generales
•Daños causados por descuido de las instrucciones de seguridad de este manual
invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros
problemas resultantes.
•Mantenga la antena lejos del alcance de interferencias como aire acondicionado,
secadores de pelo, microondas, etc.
•Instale la antena lo más alto posible, preferentemente a una ventana. Controle la potencia
y la calidad de la señal. Desplace la antena si fuera necesario.
3.Conexión
Conecte la antena por el cable de conexión (2) al receptor. Para una recepción analógica,
conecte la antena por el cable de conexión (2) al televisor y alimente la antena con un
adaptador de red (no incl., utilice la PSSMV1) conectado a la entrada de alimentación (1).
Tire de la antena (3) para una mejora recepción.

ANTDVBT8_v2 VELLEMAN
9
4.Especificaciones
Alimentación
Por receptor digital 5 VCC
Recepción analógica 5 VCC (adaptador de red no incl.)
Frecuencia 47 ~ 870 MHz (con filtro de ruido)
Amplificación 20 dB ± 3 dB
Salida máx. 95 dBµV
Ángulo de rotación 0° ~ 90°
Impedancia 75 Ω
Consumo < 1 W
Peso 0,1 kg
Dimensiones 60.5 x 17.8 x 145mm
Utilice este aparato sólo con los accesorios originales. Velleman Spain SL no será
responsable de daños ni lesiones causados por un uso (indebido) de este aparato.
Para más información sobre este producto, visite nuestra página web
www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este
manual sin previo aviso.
ANTDVBT8

ANTDVBT8_v2 VELLEMAN
10
DIGITALE DVB-T-ANTENNE MIT USB-ANSCHLUSS
1.Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die
Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden
zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als
unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von
einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit
muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden.
Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche
Behörde.
Wir bedanken uns für den Kauf der ANTDVBT8! Lesen Sie diese Bedienungsanleitung vor
Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies
der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.
Die ANTDVBT8 ist eine Antenne, die speziell für den DVB-T-Empfang entworfen wurde.
Dank des rauscharmen Verstärkers und der neusten Technologie bekommen Sie den
besten Empfang. Lieferumfang: 1 x Antenne, 1 x Netzteil mit USB-Anschluss, 1 x Basis und
diese Bedienungsanleitung.
2. Allgemeine Richtlinien
•Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der
Hersteller keine Haftung.
•Halten Sie die Antenne von Störquellen wie z.B. Klimaanlagen, Haarföhnen,
Mikrowellenherden, usw.
•Installieren Sie die Antenne möglichst hoch, vorzugsweise in der Nähe eines Fensters.
Überprüfen Sie die Signalstärke und -Qualität. Versetzen Sie die Antenne wenn nötig.
3. Anschluss
Verbinden Sie die Antenne über das Anschlusskabel (2) mit dem Empfänger. Für einen
analogen TV-Empfang, verbinden Sie die Antenne über das Anschlusskabel (2) mit dem
Fernseher und versorgen Sie die Antenne mit einem geeigneten Netzteil (nicht mitgeliefert,
Verwenden Sie das PSSMV1) verbunden mit dem Netzeingang (1). Für einen besseren
Empfang, ziehen Sie die Antenne (3) aus.

ANTDVBT8_v2 VELLEMAN
11
4.Technische Daten
Stromversorgung
über digitalen Empfänger 5 VDC
Analoger TV-Empfang 5 VDC (Netzteil nicht mitgeliefert)
Frequenz 47 ~ 870 MHz (mit Rauschfilter)
Verstärkung 20 dB ± 3 dB
Ausgang max. 95 dBµV
Drehwinkel 0° ~ 90°
Impedanz 75 Ω
Stromverbrauch < 1W
Gewicht 0,1 kg
Abmessungen 60,5 x 17,8 x 145 mm
Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV
übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung
dieses Gerätes. Für mehr Informationen zu diesem Produkt, siehe www.velleman.eu.
Alle Änderungen ohne vorherige Ankündigung vorbehalten.
