Zanussi ZOU 365 User manual

ZOU 365
Bedienungs-
anleitung
Einbau-Herd
User
manual
Built-under
oven

2
Warnungen und wichtige Sicherheitshinweise --------- 3
Gerätebeschreibung ----------------------------------------- 4
Bedienung ----------------------------------------------------- 5
Vor der erstmaligen Benutzung --------------------------- 6
Benutzung des Backofens --------------------------------- 7
Tabellen Backen und Braten------------------------------- 10
Reinigung und Wartung ------------------------------------- 12
Störungen - Was tun? --------------------------------------- 17
Kundendienst ------------------------------------------------- 17
Technische Daten -------------------------------------------- 18
Anweisungen für den Installateur ------------------------- 18
Einbau-Anweisungen --------------------------------------- 19
Deutsch
Sicherheitshinweise
Schritt-für-Schritt-Anleitung
Praktische Tipps
Umweltinformationen
Anleitung zur Gebrauchsanweisung
Inhaltsverzeichnis
)

3
Heben Sie auf jeden Fall die mit diesem Gerät gelieferte Gebrauchsanweisung auf. Sollte das Gerät an
Dritte abgegeben oder verkauft werden, oder falls Sie das Gerät bei einem Umzug in der alten Wohnung
lassen, ist es von größter Wichtigkeit, dass der/die neue Nutzer(in) über diese Gebrauchsanweisung und die
Hinweise verfügen kann.
Diese Hinweise dienen der Sicherheit des Nutzers und seiner Mitbewohner. Lesen Sie sie also
aufmerksam, bevor Sie das Gerät anschließen und/oder in Gebrauch nehmen.
Aufstellung
•Die Installation muss von fachkundigem Personal
vorgenommen werden, unter Beachtung der
bestehenden Vorschriften. Die einzelnen
Installationsarbeiten sind unter den Hinweisen für den
Installateur beschrieben.
•Lassen Sie die Installation und den Anschluß von
einem Fachmann, gemäß den ihm dank seiner
Fachkenntnisbekannten Richtlinien ausführen.
•Auch gegebenenfalls auf Grund der Installation
erforderliche Modifikationen an der Stromversorgung
haben durch einen Fachmann zu erfolgen.
•Dieser Backofen wurde je nach Ausführung als
Einzelgerät oder als Kombinationsgerät mit Elektro-
platte für den Anschluß an jeweils 1,2 oder 3 Phasen
(oder Gruppen) an 230 V hergestellt. Der Anschluß an
mehr Phasen ohne Nulleiter (400 V) führt zu
Zerstörung des Ofens und der angeschlossenen
Kochplatten.
Betrieb
•Dieser Backofen ist zur Zubereitung von Speisen
gedacht; gebrauchen Sie ihn niemals zu Anderem.
•Beim Öffnen der Backofentür, während oder am
Ende des Garens auf den Heißluftstrom achten,
der aus dem Backofen austritt.
•Beim Herdbetrieb mit erhöhter Vorsicht vorgehen.
Durch die starke Hitze der Heizstäbe sind Rost und
sonstige Teile sehr heiß.
•Falls Sie - aus welchen Gründen auch immer -
Alufolie zur Zubereitung von Speisen im Backofen
verwenden sollten, lassen Sie diese nie in direkten
Kontakt mit dem Boden des Backofens kommen.
•Gehen Sie bei der Reinigung des Backofens
vorsichtig vor: sprühen Sie nie auf den Fettfilter (falls
vorhanden), die Heizstäbe und den Thermostatfühler.
•Es ist gefährlich, Veränderungen jeglicher Art an
diesem Gerät oder an seinen Eigenschaften
vorzunehmen.
•Während des Back-, Brat- und Grillvorgangs werden
das Backofenfenster und die übrigen Geräteteile heiß.
Kinder sollten daher von dem Gerät ferngehalten
werden. Bei Anschluss von Elektrogeräten an
Steckdosen in Backofennähe ist darauf zu achten,
dass Anschlussleitungen nicht mit heißen Kochstellen
in Berührung kommen oder in der heißen Backofentür
eingeklemmt werden.
•Verwenden Sie immer Topfhandschuhe, um
feuerfeste heiße Schüsseln oder Töpfe aus dem
Backofen zu nehmen.
•Eine regelmäßige Reinigung verhindert die
Verschlechterung des Oberflächenmaterials.
•Schalten Sie vor der Reinigung des Backofens
entweder den Strom ab, oder ziehen Sie den
Netzstecker.
•Stellen Sie sicher, dass sich der der Backofen in der
Position «AUS» befindet, wenn er nicht mehr benutzt
wird.
•Das Gerät darf nicht mit einem Heißdampf- oder
Dampfstrahlreinigergereinigt werden.
•Benutzen Sie keine Scheuermittel oder scharfe
Metallschaber. Sie können die Türscheiben verkratzen
und dadurch zum Zerspringen der Scheiben führen.
Personensicherheit
•Dieses Gerät ist für den Gebrauch durch Erwachsene
bestimmt. Es ist gefährlich, wenn Sie es Kindern zum
Gebrauch oder Spiel überlassen.
•Halten Sie Kinder fern, solange der Backofen in
Betrieb ist. Auch nachdem Sie den Backofen
ausgeschaltet haben, bleibt die Tür noch lange heiß.
•Das Gerät darf von Kindern oder Personen, deren
physische, sensorische oder geistige Fähigkeiten und
deren Mangel an Erfahrung und Kenntnissen einen
sicheren Gebrauch des Gerätes ausschließen, nur
unter Aufsicht oder nach ausreichender Einweisung
durch eine verantwortungsbewußte Person benutzt
werden, die sicherstellt, dass sie sich der Gefahren
des Gebrauchs bewusst sind.
Umweltinformationen
•Ein Gerät, das nicht funktioniert, muß vom Stromnetz
getrennt werden, damit es nicht versehentlich benützt
wird.
•Ziehen Sie bei ausgedienten Geräten den Netzstecker
aus der Steckdose und machen Sie Netzschlußleitung
sowie Stecker unbrauchbar. Sie verhindern damit,
daß ein Mißbrauch mit den Geräten getrieben wird.
Warnungen und wichtige Sicherheitshinweise

4
Zubehör
Rost
Backblech
Fettpfanne
1
12
11
14
10
13
9
86532 74
1. Bedienblende
2. Knebel für Kochstelle vorne links
3. Knebel für Kochstelle hinten links
4. Temperaturregler- Kontrollanzeige
5. Temperaturregler
6. Backofenregler
7. Betriebsanzeige
8. Knebel für Kochstelle hinten rechts
9. Knebel für Kochstelle vorne rechts
10. Lüftungsschlitze für Kühlgebläse
11. Grill
12. Innenbeleuchtung
13. Backofen-Ventilator
14. Typenschild
Kundendienst
•Lassen Sie Überprüfungsarbeiten und/oder
Reparaturen vom Kundendienst des Herstellers oder
von einem vom Hersteller autorisierten Kundendienst
ausführen, und verwenden Sie nur Original-
Ersatzteile.
•Versuchen Sie nicht, das Gerät bei Funktionsstörun-
gen oder Schäden selbst zu reparieren. Durch
Reparaturen seitens ungeschulter Personen können
Schäden oder Verletzungen hervorgerufen werden.
Das Symbol auf dem Gerät bzw. auf dem
Verpackungsmaterial weist darauf hin, dass es nicht
über den normalen Hausmüll entsorgt werden darf. Es
muss stattdessen an eine Sammelstelle für das
Recycling von elektrischen und elektronischen
Geräten übergeben werden. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über das
Recycling dieses Produkts erhalten Sie bei Ihrem
Rathaus, der Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.
Gerätebeschreibung

5
Bedienung
Backofenregler
0 Der Backofen ist ausgeschaltet.
Ober- und Unterhitze
Oberhitze
Unterhitze
Grill
Umluft
Auftauen
Betriebsanzeige
Die Betriebsanzeige leuchtet, wenn der
Backofenregler eingestellt wird.
Temperaturregler
Drehen Sie den Temperaturregler gegen den
Uhrzeigersinn, um Temperaturen zwischen 50°C and
250°C auszuwählen.
Temperaturregler - Kontrollanzeige
Diese Kontrollanzeige leuchtet, wenn der
Temperaturregler gedreht wird. Die Anzeige leuchtet so
lange, bis die gewünschte Temperatur erreicht ist. Sie
schaltet sich dann zyklisch ein und aus und zeigt damit an,
dass die Temperatur aufrecht erhalten wird.

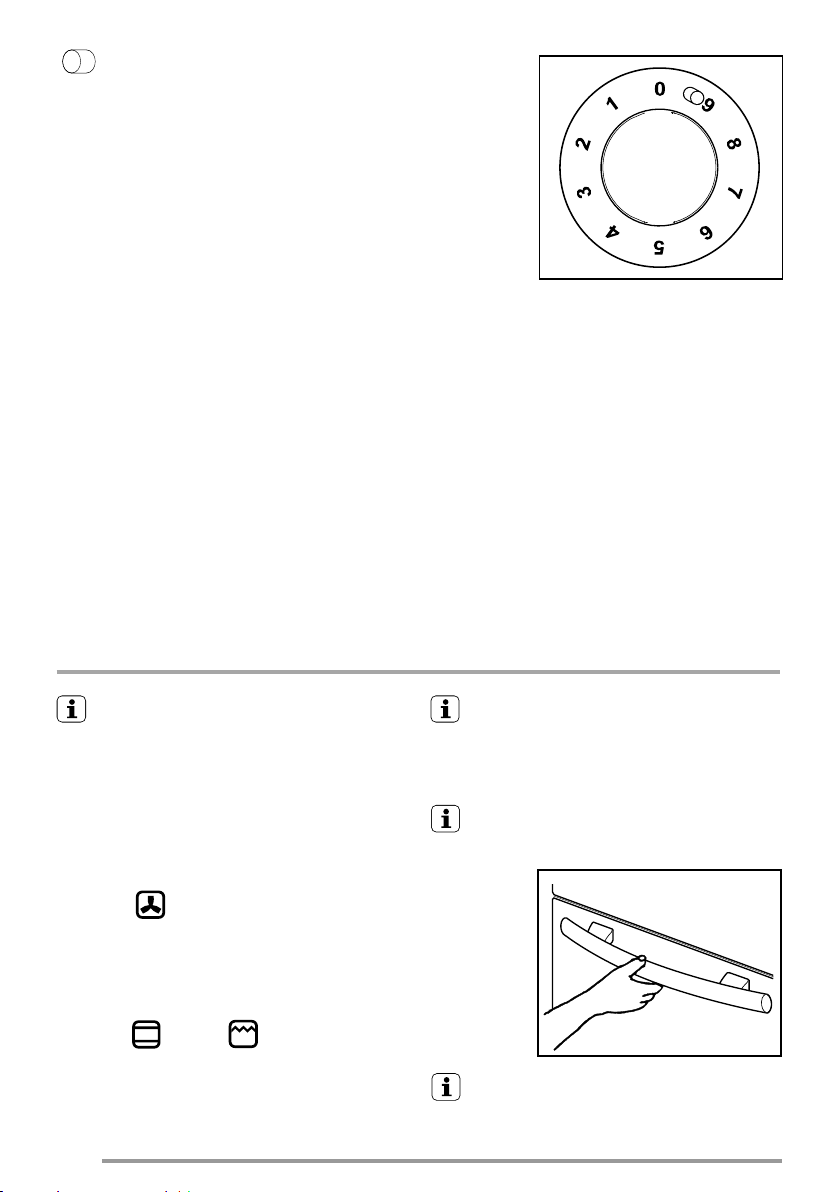

Bedienungsknebel für Kochmulde
An der Schalterblende befinden sich die Schalt-Knebel
für die vier Kochmulden-Heizelemente. Die Kochstellen
werden mit einem 9-Takt-schalter geregelt, wovon die
folgenden Arbeitsstufen benutzt werden können:
0= AUS
1= Minimum
9 = Maximum
Zweikreis - Zuschaltung
(siehe die Liste der Geräte im Kapitel "Technische
Daten")
Das Zuschalten beider Heizkreise erfolgt durch das
Drehen des Kochzonenknebels von Stufe 9 auf Position
Versenkbare Knebel
Diese Modelle sind mit versenkbaren Knebeln
ausgestattet. Diese Schalterknebel funktionieren nach
dem Druck-Zug System. Sie können vollständig in die
Blende versenkt werden, wenn der Backofen außer
Betrieb ist.
0

6
Vor der erstmaligen Benutzung
Fassen Sie zum Öffnen der Tür den Griff
immer in der Mitte an.
Entfernen Sie das gesamte
Verpackungsmaterial innen und außen am
Backofen, bevor Sie ihn in Betrieb nehmen.
Vor dem erstmaligen Gebrauch sollte der Backofen
einmal aufgeheizt werden, ohne dass sich Lebensmittel
darin befinden. Dabei kann sich ein unangenehmer Geruch
entwickeln. Das ist normal. Die Ursache sind
Herstellungsrückstände.
Stellen Sie sicher, dass der Raum gut belüftet ist.
1. Drehen Sie den Backofenregler auf Umluft
.
2. Drehen Sie den Temperaturregler auf 250 °C.
3. Öffnen Sie zur Belüftung ein Fenster.
4. Lassen Sie den Backofen nun leer etwa 45
Minuten lang laufen.
Wiederholen Sie den Vorgang mit der Funktion "Ober- und
Unterhitze" und "Grill" für etwa 5-10 Minuten.
)
“” (im Uhrzeigersinn); “Klick” ist hörbar. Beide
Heizkreise sind jetzt gleichzeitig eingeschaltet.
Anschließend wird die gewünschte Stufe eingestellt
(Knebel gegen den Uhrzeigersinn drehen).
Die Zubereitung von Speisen mit Öl oder Fett wie z.B.
pommes frites, darf nicht ohneAufsicht geschehen, da Öle
und Fette bei überhitzung leicht entflammen können.
Sicherheits-Thermostat
Um gefährliche Überhitzung zu vermeiden (durch
unsachgemäßen Gebrauch des Gerätes oder defekte
Bestandteile), ist der Backofen mit einem Sicherheits-
Thermostat ausgestattet, welcher die Stromversorgung
unterbricht. Die Wiedereinschaltung erfolgt automatisch bei
Temperaturabfall.
Sollte der Sicherheits-Thermostat aufgrund
unsachgemäßen Gebrauchs des Gerätes ansprechen,
genügt es, nach der Abkühlung des Backofens die
Fehlerursache zu beseitigen. Spricht dagegen der
Thermostat wegen eines defekten Bauteiles an, so wenden
Sie sich bitte an den Kundendienst.
Kühlventilator
Der Ofen ist mit einem Kühlventilator ausgerüstet, der
die Bedienungsblende, die Einstellknöpfe und den Griff der
Ofentür kühlt. Der Kühlventilator schaltet sich automatisch
ein, wenn der Ofen in Betrieb ist. Die warme Luft wird
durch die Öffnung neben dem Ofentürgriff abgeblasen. Der
Kühlventilator schaltet sich ab, wenn der
Ofenfunktionsschalter in die Stellung “0” gebracht wird.
Lassen Sie den Backofen anschließend
abkühlen. Feuchten Sie dann ein weiches Tuch
gut mit warmem Wasser und etwas mildem
Spülmittel an, und reinigen Sie damit den
Garraum.
Reinigen Sie vor dem ersten Gebrauch auch
die Zubehörteile gründlich.

7
Benutzung des Backofens
Der Backofen wird mit einem exklusiven
natürlichen Umluft- und Dampfsystem geliefert.
Das Garen mit Dampf macht Ihre Speisen innen
weich und außen knusprig. Die Gardauer und der
Energieverbrauch werden dabei auch noch reduziert.
Während des Backens kann Dampf entstehen, der beim
Öffnen der Tür entweichen kann. Das ist normal.
Stellen Sie sich daher nicht vor den Backofen,
wenn Sie die Tür während des Backens öffnen,
und lassen Sie nach dem Backvorgang den
Ofen und Dampf abkühlen.
Wichtig! - Legen Sie den Backofen nicht mit
Alufolie aus, und stellen Sie kein Backblech
usw. auf den Boden, da sonst das Backofen-
Email durch den entstehenden Hitzestau
beschädigt wird. Stellen Sie Pfannen und Töpfe,
hitzebeständige Pfannen und Töpfe sowie
Aluminiumbleche immer auf den Einschub, der
in eine der Einschubschienen eingesetzt ist.
Beim Erhitzen von Lebensmitteln wird Dampf
erzeugt wie in einem Kessel. Wenn der Dampf
mit dem Backofen-Türglas in Berührung kommt,
kondensiert er und es entstehen
Wassertröpfchen.
Um Kondensation zu verringern, den leeren
Backofen immer 10 Minuten vorheizen.
Wir empfehlen Ihnen, die Wassertropfen nach jedem
Garvorgang wegzuwischen.
Die Backofentür muss beim Garen
geschlossen sein. Gehen Sie beim Öffnen der
Backofentür sorgfältig vor. Lassen Sie die Tür
nicht „offen fallen“, sondern benutzen Sie den
Türgriff, bis die Tür vollständig geöffnet ist.
Der Backofen hat vier Einschubebenen.
Die Positionen der Einschübe werden vom Boden
des Backofens aus gezählt, wie in derAbbildung
gezeigt.
Die Einschübe müssen unbedigt richtig eingesetzt
werden (siehe Abbildung).
Stellen Sie Geschirr und Töpfe nicht direkt
auf den Boden des Backofens.

8
Unterhitze
Diese Funktion ist besonders nützlich beim
Blindbacken von Teig. Sie kann auch für Quiches oder
Pasteten verwendet werden, damit gewährleistet ist, dass
der Grundteig durchgebacken ist.
Die Kontrolllampe des Temperaturreglers leuchtet
solange, bis dierichtigeTemperaturerreicht ist. Sie
schaltet sich dann zyklisch ein und aus und zeigt
damit an, dass die Temperatur aufrecht erhalten
wird.
Oberhitze
Diese Funktion eignet sich zum Überbacken von
fertigen Gerichten, zum Beispiel Lasagne oder
überbackener Blumenkohl usw.
Ober- und Unterhitze
- Auf der mittleren Einschubhöhe verteilt sich die Hitze
am besten. Wenn die Unterseite von Speisen stärker
gebräunt sein soll, verwenden Sie einfach eine
niedrigere Einschubhöhe. Soll die Oberseite stärker
gebräunt sein, setzen Sie den Einschub auf einer
Position weiter oben ein.
- Das Material und die Verarbeitung der Backbleche
und des Kochgeschirrs beeinflussen den
Bräunungsgradder Unterseite der Speisen. Emaillierte,
dunkle, schwere oder unbeschichtete Formen und
Küchengeräteermöglichen eine stärkere Bräunung der
Unterseite, während Formen aus Glas oder glänzen-
dem Aluminium oder polierte Stahlbleche die Hitze
reflektieren und daher nur eine geringe Bräunung der
Unterseite zulassen.
- Stellen Sie die Gerichte immer in die Mitte des
Einschubs, um eine gleichmäßige Bräunung zu
erzielen.
- Stellen Sie die Gerichte auf Backbleche angemesse-
ner Größe, sodass Flüssigkeiten nicht auf den
Backofenbodenauslaufen können.Sie sparenso auch
Reinigungsaufwand.
-Stellen Sie Gerichte, Dosen oder Backbleche nie
direkt auf den Boden des Backofens, da dieser sehr
heiß wird und Beschädigungen auftreten können. Bei
dieser Einstellung wird die Hitze von Heizelementen
oben und unten erzeugt. Sie benötigen daher nur eine
einzige Einschubebene für den Garvorgang. Diese
Einstellung eignet sich insbesondere für Gerichte, die
zusätzlich von unten gebräunt werden müssen, wie
zum Beispiel Quiches und Pasteten.
Umluft
- Die Speisen werden mit Umluft gegart, die über ein
Gebläse an der Ofenrückwand gleichmäßig im
Backofen-Innenraum verteilt wird.
- Die Hitze erreicht schnell und gleichmäßig alle
Ofenzonen. Das bedeutet, Sie können gleichzeitig
unterschiedliche Speisen auf mehreren Ebenen
backen, braten und dünsten. Umftgaren beseitigt rasch
die Feuchtigkeit; die trockene Ofenluft verhindert, dass
die verschiedenen Aromen und Gerüche von einer
Speise auf die anderen übertragen werden.
- Die Möglichkeit, auf mehreren Ebenen zu garen,
bedeutet, dass Sie verschiedene Gerichte gleichzeitig
und bis zu drei Kuchenformen oder Minipizzas für den
Verzehr oder zum Einfrieren backen können.
- Natürlich können Sie den Backofen auch mit nur
einem Einschub benutzen. In diesem Fall sollten Sie
die unterste Schiene verwenden, sodass Sie den
Backvorgang besser im Auge behalten können.
- Zusätzlich ist der Backofen besonders zum Sterilisie-
ren von Eingemachtem, zum Kochen von
-selbstgemachter Konfitüre und zum Trocknen von
Pilzen und Obst geeignet.
Grillen
- Die meisten Lebensmittel sollten auf den Rost in der
Grillpfanne gelegt werden, um ein Höchstmaß an
Luftzirkulation zu ermöglichen und damit die
Lebensmitteln nicht im Fett und ihrem eigenen Saft
liegen. Fisch, Leber und Nieren können bei Bedarf
auch direkt in die Grillpfanne gelegt werden.
- Die Lebensmittel sollten möglichst trocken sein, bevor
sie gegrillt werden, um Spritzen zu vermeiden. Pinseln
Sie mageres Fleisch oder Fisch leicht mit Öl oder
geschmolzener Butter ein, damit das Grillgut beim
Garen saftig bleibt.
- Gemüse als Beilage, wie zum Beispiel Tomaten und
Pilze, können beim Grillen von Fleisch unter den
Grillrost gelegt werden.
- Brot sollte auf der obersten Einschubleiste geröstet
werden.
- Das Grillgut sollte von Zeit zu Zeit gewendet werden.
Benutzung des Grills
1. Drehen Sie den Backofenregler, um den Backofen
einzuschalten .
2. Drehen Sie den Temperaturregler auf die gewünschte
Temperatur.
3. Wählen Sie die passende Einschubleiste für
Grillpfanne und Rost, je nachdem, ob es sich um
flaches oder dickeres Grillgut handelt. Je nachdem,
wie schnell oder langsam die Lebensmittel gegrillt
werden sollen, platzieren Sie das Grillgut näher am
Grillelement oder weiter davon entfernt.
Heizen Sie den Grill einige Minuten lang auf höchster
Stufe vor, bevor Sie Steaks anbraten oder Brot toasten.
Passen Sie die Hitze und die Einschubhöhe falls notwendig
während des Grillvorgangs an.
Während des Grillvorgangs funktionieren der Ventilator
und die Kontrollanzeige für dieTemperatur auf die gleiche
Weise wie beim Betrieb mit Heiß-/Umluft.

9
Gratins, Lasagne und andere überbackene Gerichte,
die insbesondere von oben gebräunt werden müssen,
lassen sich mit dieser Einstellung ebenfalls gut zubereiten.
So verwenden Sie Ober- und Unterhitze:
1. Drehen Sie den Backofenregler auf die gewünschte
Funktion .
2. Drehen Sie den Temperaturregler auf die gewünschte
Temperatur.
Auftauen
Das Gebläse läuft ohne Hitze und wälzt die Luft bei
Raumtemperatur im Garraum um.
Vergewissern Sie sich, dass sich der
Temperaturregler in der Position AUS befindet.
Praktische Tipps
Backen:
Backgut erfordert gewöhnlich eine mittlere Temperatur
(150°C - 200°C). Daher muss der Backofen ca. 10
Minuten lang vorgeheizt werden.
Öffnen Sie die Backofentür nicht, bevor 3/4 der
Backzeit abgelaufen ist.
Mürbeteig wird in der Springform oder auf dem Blech
bis zu 2/3 der Backzeit gebacken und danach garniert,
bevor er fertiggebacken wird. Diese weitere Backzeit ist
abhängig von derArt und Menge der Garnitur. Rührteige
müssen schwer vom Löffel reißen. Die Backzeit würde
durch zuviel Flüssigkeit unnötig verlängert werden.
Werden zwei Backbleche mit Gebäck gleichzeitig in
den Backofen eingeschoben, muss zwischen den Blechen
eine Einschiebeleiste freigelassen werden.
Werden zwei Backbleche mit Gebäck gleichzeitig in
den Backofen eingeschoben, müssen die Bleche nach
etwa 2/3 der Backzeit von oben nach unten getauscht und
gedreht werden.
Braten:
Braten Sie keine Stücke, die weniger als 1 kg wiegen.
Kleinere Stücke könnten beim Braten austrocknen. Dunkles
Fleisch, das außen gut gegart, jedoch innen noch rosa bis
rot bleiben soll, muss bei höherer Temperatur (200°C -
250°C) gebraten werden.
Helles Fleisch, Geflügel, und Fisch erfordern dagegen
eine niedrigere Temperatur (150°C - 175°C). Die
Soßenzutaten werden nur bei kurzer Garzeit gleich zu
Beginn in die Bratenpfanne gegeben.Andernfalls werden
sie in der letzten halben Stunde zugegeben.
Ob das Fleisch gar ist, können Sie mit einem Löffel
prüfen: lässt es sich nicht eindrücken, so ist es
durchgebraten. Roastbeef und Filet, die innen rosa bleiben
sollen, müssen bei höherer Temperatur in kürzerer Zeit
gebraten werden.
Beim Garen von Fleischgerichten direkt auf dem Rost
zumAuffangen des Saftes Fettpfanne in die Leiste unten
einschieben.
Den Braten vor dem Anschneiden mindestens 15
Minuten stehen lassen, damit der Fleischsaft nicht
ausfließen kann.
Um die Rauchbildung im Backofen zu vermindern,
empfiehlt es sich, ein wenig Wasser in die Fettpfanne zu
gießen. Um Kondensbildung zu vermeiden, mehrmals
Wasser zugeben. Die Teller können bis zum Servieren im
Backofen bei Mindesttemperatur warmgehalten werden.
Vorsicht!
Den Backofen nicht mit Alufolie auslegen
und kein Kochgeschirr, keine Fettpfanne
oder Backblech auf den Boden stellen, da
sonst das Backofenemail durch den
entstehenden Hitzestau beschädigt wird.
Garzeiten
Die Garzeiten können unterschiedlich sein, je nach
Zusammensetzung, Zutaten- und Flüssigkeitsmenge der
einzelnen Speisen.
Notieren Sie sich die Einstellungen, die Sie bei Ihren
ersten Gar- und Bratversuchen vorgenommen haben, um
Erfahrungen für den Fall zu sammeln, dass Sie dieselben
Speisen später erneut zubereiten möchten.
Aufgrund Ihrer eigenen Erfahrungen können Sie die
angegebenen Werte individuell verändern.

10
Ober- und Unterhitze, Umluft -
KUCHEN
Rührkuchen 2 170 2 (1 und 3)* 160 45 - 60 Kuchenform
Teekuchen 2 170 2 (1 und 3)* 160 20 - 30 Kuchenform
Buttermilch-Käsekuchen 1 175 2 165 60 - 80 Kuchenform
Apfelkuchen 1 170 2 links + rechts 160 90 - 120 Kuchenform
Strudel 2 180 2 160 60 - 80 Backblech
Marmeladentörtchen 2 190 2 (1 und 3)* 180 40 - 45 Kuchenform
Obstkuchen 2 170 2 150 60 - 70 Kuchenform
Biskuitkuchen 1 170 2 (1 und 3)* 165 30 - 40 Kuchenform
Früchtekuchen 1 150 2 150 120 - 150 Kuchenform
Pflaumenkuchen 1 175 2 160 50 - 60 Backform
Kleingebäck 3 170 2 160 20 - 35 Backblech
Biskuitteig 2 160 2 (1 und 3)* 150 20 - 30 Backblech
Baiser 2 135 2 (1 und 3)* 150 60 - 90 Backblech
Striezel 2 200 2 190 12 - 20 Backblech
Brandteig 2 oder 3 210 2 (1 und 3)* 170 25 - 35 Backblech
Blechkuchen 2 180 2 170 45 - 70 Kuchenform
BROT UND PIZZA
Weißbrot 1 195 2 185 60 - 70
Graubrot 1 190 1 180 30 - 45 Backform
Brötchen 2 200 2 (1 und 3)* 175 25 - 40 Backblech
Pizza 2 200 2 200 20 - 30 Backblech
PASTETEN
Teigwaren 2 200 2 (1 und 3)* 175 40 - 50 Backform
Gemüsepasteten 2 200 2 (1 und 3)* 175 45 - 60 Backform
Quiche 1 210 1 190 30-40 Backform
Lasagne 2 200 2 200 25 - 35 Backform
Cannelloni 2 200 2 200 25 - 35 Backform
FLEISCH
Rind 2 190 2 175 50 - 70 Auf dem Rost
Schwein 2 180 2 175 100 - 130 Auf dem Rost
Kalb 2 190 2 175 90 - 120 Auf dem Rost
Englisches Roastbeef
Englisch 2 210 2 200 50 - 60 Auf dem Rost
Medium 2 210 2 200 60 - 70 Auf dem Rost
Durchgebraten 2 210 2 200 70 - 80 Auf dem Rost
Schweineschulter 2 180 2 170 120-150 Mit Schwarte
Schweinehaxe 2 180 2 160 100-120 2 Stücke
Lamm 2 190 2 175 110 - 130 Keule
Hähnchen 2 190 2 200 70 - 85 Ganz
Truthahn 2 180 2 160 210 - 240 Ganz
Ente 2 175 2 220 120 - 150 Ganz
Gans 2 175 1 160 150 - 200 Ganz
Kaninchen 2 190 2 175 60 - 80 Stücke / Zerlegt
Hase 2 190 2 175 150 - 200 Stücke / Zerlegt
Fasan 2 190 2 175 90 - 120 Ganz
Hackbraten 2 180 2 170 Gesamt 150 Ofenform
FISCH
Forelle/Brasse 2 190 2 (1 und 3)* 175 40-55 3 - 4 Fische
Thunfisch/Lachs 2 190 2 (1 und 3)* 175 35-60 4 - 6 Fillets
GERICHT
Ober- und Unterhitze Umluft
Temp.
°C
Temp.
°C
Garzeit in Minuten
HINWEISE
(*) Falls Sie gleichzeitig mehrere Gerichte garen, empfehlen wir, diese auf den in Klammern angegebenen Ebenen
abzustellen.
4
3
2
1
4
3
2
1
Tabellen Backen und Braten
Zeitangaben beinhalten kein Vorheizen.
Den leeren Backofen immer 10 Minuten vorheizen.

11
Grillen
Die angegebenen Temperaturen sind Richtwerte. Gegebenenfalls müssen die Temperaturen
persönlichen Ansprüchen angepasst werden.
1. Seite Temp.°CStück Gr.
Menge Garzeit in Minuten
2. Seite
Grillen
Filetsteak 4 800 3 250 12 - 15 12 - 14
Beefsteak 4 600 3 250 10 - 12 6 - 8
Bratwurst 8 / 3 250 12 - 15 10 - 12
Schweinekotelett 4 600 3 250 12 - 16 12 - 14
Hähnchen (halbiert) 2 1000 3 250 30 - 35 25 - 30
Schaschlik 4 / 3 250 10 - 15 10 - 12
Hühnchenbrust 4 400 3 250 12 - 15 12 - 14
Hamburger* 6 600 2 250 20 - 30
*
Vorheizen 5.00 Min.
Fisch (Filet) 4 400 3 250 12 - 14 10 - 12
Sandwich 4 - 6 / 3 250 5 - 7 /
Toast 4~6 / 3 250 2 - 4 2 - 3
Zeitangaben beinhalten kein Vorheizen.
Den leeren Backofen immer 10 Minuten vorheizen.
4
3
2
1
GERICHT

12
Vor dem Reinigen den Backofen
ausschalten und abkühlen lassen.
Das Gerät darf nicht mit einem Heißdampf-
oder Dampfstrahlreiniger gereinigt werden.
Wichtig: Vor jeder Reinigungsarbeit das Gerät
unbedingt spannungslos machen.
Für eine lange Lebensdauer des Gerätes ist es nötig,
regelmäßig folgende Reinigungsarbeiten durchzuführen:
- Durchführung nur bei abgekühltem Backofen.
- Die emaillierten Teile mit Seifenlauge reinigen.
- Keine Scheuermittel verwenden.
- Edelstahlteile und Glasscheiben mit einem weichen
Tuchtrockenreiben.
- Bei hartnäckigen Flecken handelsübliche Reinigungs-
mittel für Edelstahl oder warmen Essig benutzen.
Die Emaillierung des Backofens ist äußerst haltbar und
weitgehenst unempfindlich. Die Einwirkung von heißen
Fruchtsäuren (Zitronen, Pflaumen oder ähnliches) kann
jedoch auf der Emailoberfläche bleibende, matte und rauhe
Flecken hinterlassen. Solche Flecken in der
Hochglanzoberfläche der Emaille beeinträchtigen die
Funktion des Backofens jedoch nicht. Reinigen Sie den
Backofen grundsätzlich nach jedem Gebrauch.
Verschmutzungen lassen sich so am leichtesten entfernen.
Ein weiteres Einbrennen wird damit vermieden.
Reinigungsmittel
Kontrollieren Sie vor der Verwendung von
Reinigungsmitteln immer, ob diese für Ihren Backofen
geeignet sind und vom Hersteller empfohlen werden.
Reinigungsmittel, die Bleiche enthalten, sollten NIE
verwendet werden, da sie die Oberflächenbehandlung
stumpf werden lassen. Vermeiden Sie ebenso die
Verwendung von Scheuermitteln.
Reinigung der Außenseiten
Wischen Sie regelmäßig die Bedienblende, die
Backofentür und die Türdichtungen mit einem weichen
Lappen ab, den Sie in warmem Wasser mit etwas
flüssigem Reinigungsmittel angefeuchtet haben.
Verwenden Sie zur Vermeidung von Beschädigungen
der Backofenglastür auf keinen Fall Folgendes:
• Haushaltsreiniger und Bleichlauge
• Imprägnierte Reinigungschwämme, die für Kochtöpfe
mitAntihaftbeschichtung ungeeignet sind
• Brillo/Ajax - Schwämme oder Schwämmchen aus
Stahlwolle
• Chemische Ofenreiniger oder Sprühdosen
• Rostentferner
• Fleckentferner für Waschbecken/Spülen
Reinigen Sie die Außen- und Innenseite der Glastür
mit warmem Seifenwasser. Sollte die Innenseite der
Glastür stark verschmutzt sein, benutzen Sie
Reinigungsprodukte wie ‘Hob Brite’. Benutzen Sie keine
Schaber, um den Schmutz zu entfernen.
Reinigung und Wartung

13
Abb. 3
Abb. 2
Abb. 1
Garraum
Der emaillierte Boden des Garraums lässt sich am
besten reinigen, solange der Backofen noch warm ist.
Wischen Sie den Backofen mit einem weichen
Lappen aus, der nach jeder Benutzung in warmem
Seifenwasser ausgewaschen wird. Von Zeit zu Zeit ist eine
gründlichere Reinigung erforderlich. Verwenden Sie hierfür
einen handelsüblichen Backofenreiniger.

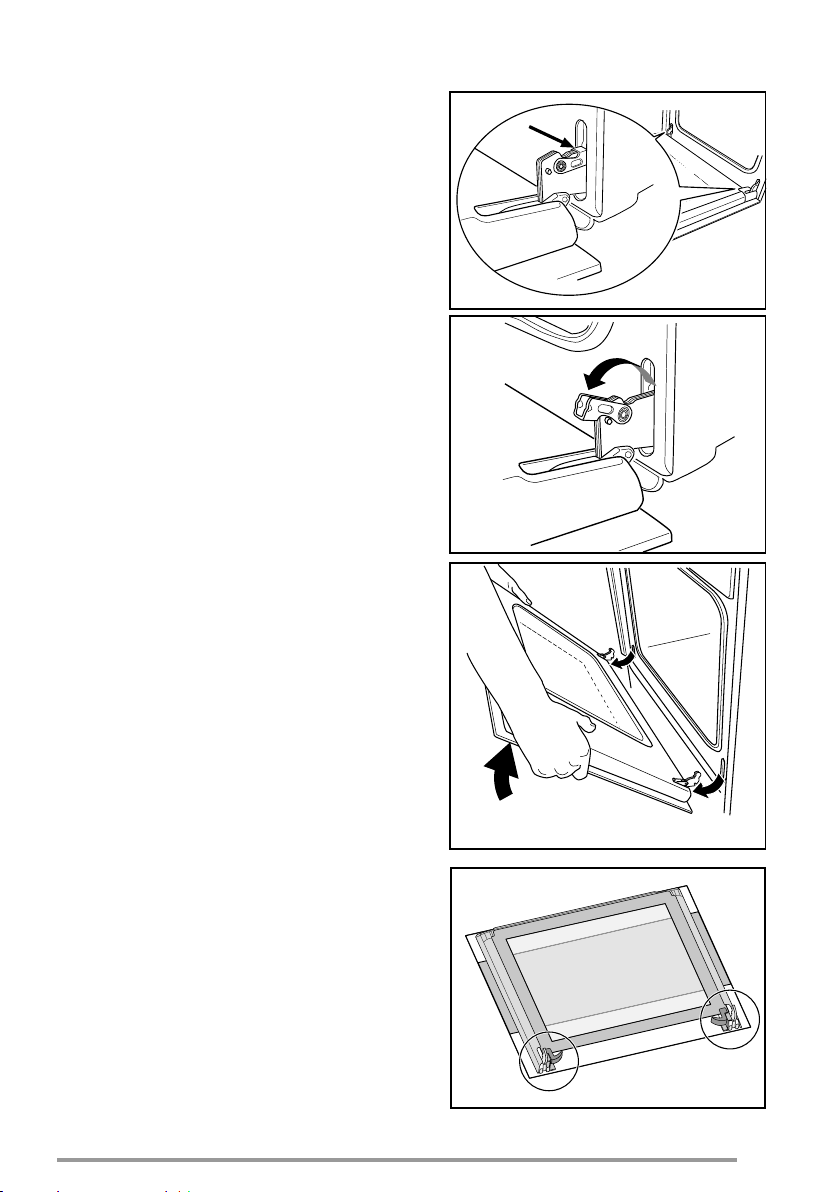

Reinigung der Backofentür
Bauen Sie die Ofentür aus, bevor Sie mit der
Reinigung beginnen.
Gehen Sie hierzu folgendermaßen vor:
1. Die Tür ganz öffnen;
2. gehen Sie zu den beiden Türscharnieren (Abb. 1);
3. heben Sie die Hebel auf den Scharnieren an und klap-
pen Sie diese (Abb. 2) nach vorne;
4. fassen Sie die Tür an den beiden Außenkanten und
schließen Sie die Tür nur ca.45° (Abb. 3);
5. ziehen Sie die Tür nach vorne aus ihrem Sitz (Abb. 3);
6. legen Sie die Tür auf festem Boden ab (Abb. 4) und
schützen Sie die Oberfläche des Griffs mit einem
weichen Tuch.
Reinigen Sie die Ofentürscheiben nur mit warmem
Wasser und einem weichen Tuch. Verwenden Sie niemals
Scheuermittel. Bauen Sie nach dem Reinigen die Ofentür
wieder ein, und gehen Sie dabei in umgekehrter
Reihenfolge vor.
Abb. 4

14

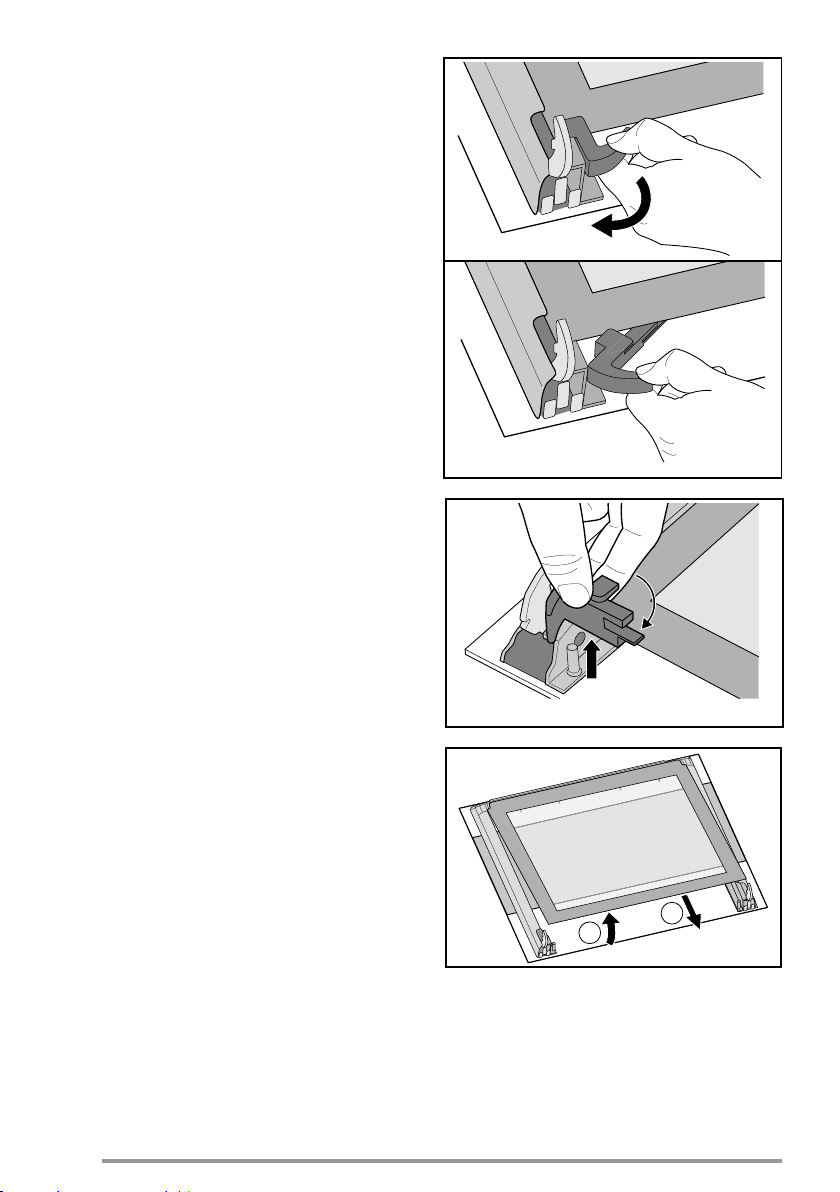

7. betätigenSiezumEntfernen derInnenscheibendas
Verriegelungsystem (Abb.5);
8. drehenSiediebeidenFeststellerum90°undziehenSie
diese aus ihrem Sitz (Abb. 6);
9. hebenSiedieobereScheibevorsichtigetwasanund
ziehen SiedieScheibeheraus,dieandemZierrahmen
aufallenvierSeitenerkennbar ist (Abb. 7).
ReinigenSiedieBackofentürmitlauwarmemWasserund
einemweichenTuch.VerwendenSiezum Reinigen
keineMetallschwämmchen,Metallwolle,scheuernde
SchwämmeoderSäuren,diediewärmereflektierende
Spezialoberflächeder Innenscheiben beschädigen
können.
Nachder Reinigung die Innenscheibenwieder in die Tür
einsetzen.DieTür in den Ofen einbauen;gehenSie
dabeiinderzumAusbauumgekehrtenReihenfolgevor.
AchtenSieaufdierichtigeAusrichtungderScheiben.
Abb. 5
Abb. 6
90°
1
2
Abb. 7

15
Abb. 8

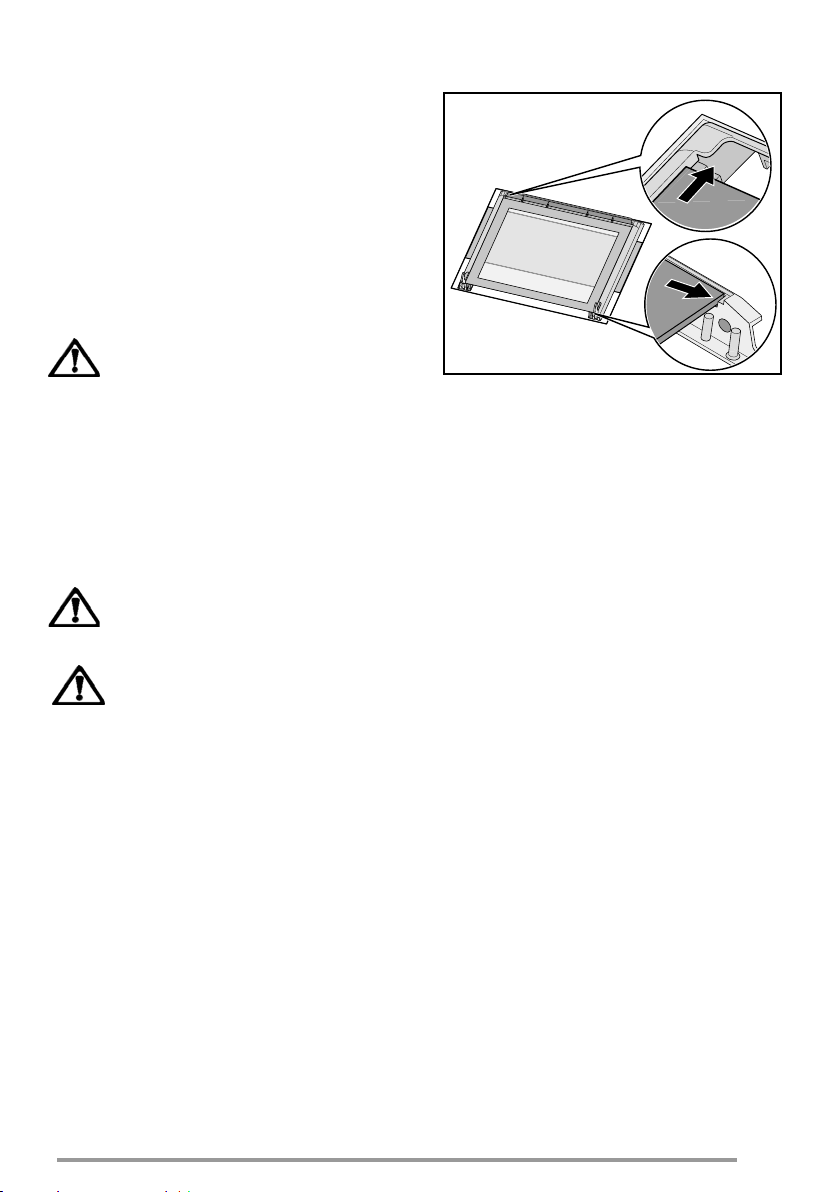

Gehen Sie wie folgt vor:
a)DieInnenscheibemitdemZierrahmenaufden4
Seitenmusssoeingebautwerden,dassderSiebdruck
nachderAußenseitedesOfensweist.DieScheibe
ist richtig eingesetzt, wenn bei Berührung der
sichtbarenOberflächemitdenFingernkeineRauheit
aufHöhedesSiebdrucks zu fühlen ist.
DieInnenscheibemussinihrenSitzgemäßAbb.
8 eingesetzt werden. Nach dem Einsetzen der
Scheiben in die Backofentür die Scheiben in
umgekehrterReihenfolgezurVorgehensweisedes
Punktes8.sichern.
Nie die warme Backofentür reinigen, da die
Scheiben zerspringen können. Wenn Sie
Kratzer oder Risse auf der Glasscheibe
feststellen,rufenSiesofortdenKundendienst
und lassen Sie die Scheiben auswechseln.
Geräte aus Edelstahl oder Aluminium:
Die Ofentür sollte nur mit einem feuchten Schwamm
gereinigt und danach mit einem weichen Tuch
trockengerieben werden.
Verwenden Sie nie Stahlwolle, Säuren oder
Scheuermittel, die die Oberflächen beschädigen können.
Reinigen Sie die Bedienblende auf dieselbe Weise.
REINIGEN Sie die Backofentür NICHT,
solange die Scheiben noch warm sind.
Bei Missachtung dieser Anweisung kann
die Glasscheibe zersplittern.
Falls die Glasscheibe Risse oder tiefe
Kratzer aufweist, ist die Struktur des
Glases beeinträchtigt. Die Scheibe muss
dann wegen des möglichen Risikos der
Zersplitterung ersetzt werden. Wenden Sie
sich an den lokalen Kundendienst, der
Ihnen gern weiter hilft.
ReinigenderBackofentürdichtung
UmdieÖffnungdesBackofensisteineDichtung
angebracht.
Kontrollieren Sie regelmäßig den Zustand
der Dichtung. Die Dichtung bei Bedarf
reinigen, ohne dazu Gegenstände oder
Scheuermittel zu verwenden. Wenn Sie
Beschädigungen der Dichtung feststellen,
rufenSiesofortdennächstenKundendienst
an.BenutzenSiedenOfennicht,solangedie
Dichtung nicht ersetzt worden ist.
)

16
Auswechseln der Innenbeleuchtung
Ziehen Sie den Netzstecker.
Bei einem Ersatz der Backofenlampe muss die neue
Lampe folgende Merkmale aufweisen:
- Elektrische Leistung: 15 W/25 W
- Elektrische Spannung: 230 V (50 Hz)
- Hitzebeständigkeit bis 300 °C
- Anschlussart: E14.
Sie können Ersatzlampen bei Ihrem Fachhändler
beziehen.
So wechseln Sie die Backofenlampe aus (Abb. 12):
1. Vergewissern Sie sich zunächst, dass der Backofen
abgekühlt und von der Stromversorgung getrennt ist.
2. Drehen Sie dann die Glasabdeckung der Lampe
gegen den Uhrzeigersinn.
3. Entfernen Sie die durchgebrannte Lampe, und setzen
Sie eine neue ein.
4. Setzen Sie die Glasabdeckung wieder auf, und
schließen Sie den Backofen wieder an die Stromver-
sorgung an.
Abb. 9
Abb. 10
Abb. 11
Einschubgitter
Zur Reinigung der Seitenwände lassen sich die
Einschubgitter auf der linken und rechten Seite im Backofen
abnehmen.
Einschubgitter abnehmen
Gitter zuerst vorne von der Backofenwand wegziehen
und dann hinten aushängen (Abb. 9,Abb. 10).
Einschubgitter einsetzen
Zum Einbau Gitter zuerst hinten wieder einhängen
und dann vorne anlegen und andrücken (Abb. 11).
Tauchen Sie die Einschubgitter zum Reinigen in
warmes Seifenwasser und entfernen Sie hartnäckigen
Schmutz mit einem gut eingeseiften imprägnierten
Schwamm.
Gut nachwischen und mit einem weichen Tuch trocken
wischen.
Abb. 12

17

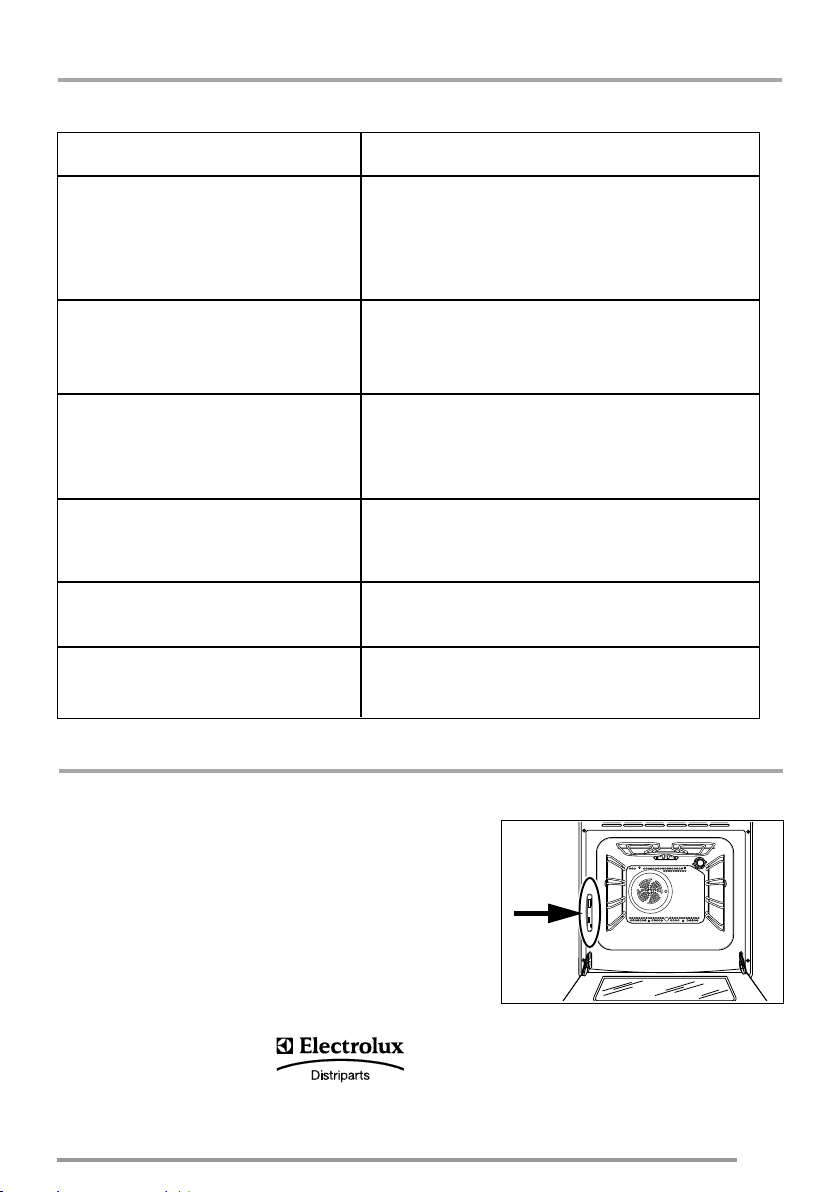

Wenn das Gerät nicht richtig arbeitet, bitte Folgendes überprüfen, bevor Sie sich an das Electrolux Service-Center
wenden.
Störungen - Was tun?
ABHILFE
Überprüfen Sie, ob eine Garfunktion und eine Tempe-
ratur eingestellt wurde,
oder
prüfen Sie, ob das Gerät ordnungsgemäß angeschlos-
sen ist und der Steckdosen-Schalter oder die
Netzstromzufuhr zum Backofen auf EIN stehen.
Wählen Sie mit dem Temperaturregler eine Temperatur
aus,
oder
wählen Sie mit dem Backofenregler eine Funktion aus.
Wählen Sie mit dem Backofenregler eine Funktion aus,
oder
überprüfen Sie die Glühbirne, und tauschen Sie sie, falls
notwenig, aus (Siehe „Auswechseln der
Innenbeleuchtung“)
Gegebenenfalls muss die Temperatur geändert werden,
oder
ziehen Sie den Inhalt dieser Anweisung zu Rate,
insbesondere das Kapitel „Benutzung des Backofens“.
Lassen Sie die Gerichte nach Beendigung des Garvor-
gang nicht länger als 15 - 20 Minuten im Backofen
stehen.
Überprüfen Sie, ob die Einschübe und das Kochgeschirr
nicht an die Rückseite des Backofens stoßen und
dadurch vibrieren.
PROBLEM
Der Backofen schaltet sich nicht ein.
Die Kontrolllampe für die Backofen-
temperaturbrennt nicht.
Die Innenbeleuchtung des Backofens
brenntnicht.
Die Zubereitung der Gerichte dauert zu
lange, oder sie garen zu schnell.
Dampf und Kondenswasser setzen sich
auf den Speisen und im Garraum ab.
Das Gebläse ist zu laut.
Kundendienst
Wenn nach den beschriebenen Kontrollen das Problem
nicht gelöst werden kann, rufen Sie den nächsten
Kundendienst des Herstellers und geben Sie die Art des
Defektes, das Gerätemodell (Mod.), die
Produktionsnummer (Prod. Nr.) sowie die Fabrikations-
nummer (Ser. Nr.) an, welche Sie auf dem Typenschild
des Ofens finden (Abb. 13).
Die Original-Ersatzteile des Herstellers, welche mit dem
folgenden Markenzeichen gekennzeichnet sind, finden
Sie ausschließlich in den
Zentralen unseres
Kundendienstes sowie in
autorisierten Ersatzteil-
Geschäften.
Abb. 13

18
Anweisungen für den Installateur
Einbau und Installation sind streng unter
Beachtung der bestehenden Vorschriften
durchzuführen. Jegliche Eingriffe müssen
bei ausgeschaltetem Gerät vorgenommen
werden. Eingriffe dürfen nur von
anerkannten Fachleuten durchgeführt
werden.
Die Herstellerfirma lehnt jede Haftung ab,
falls die Sicherheitsmaßnahmen nicht
beachtet werden.
Elektroanschluss
Vor demAnschluss bitte folgendes beachten:
- Die Sicherung und die Hausinstallation müssen auf die
max. Belastung des Gerätes ausgelegt sein (siehe
Typenschild).
- Die Hausinstallation muss mit einem vor-
schriftsmässigen und den geltenden Vor-schriften
entsprechendenErdanschluss ausgestattetsein.
- Die Steckdose oder der mehrpolige Aus-schalter
müssen auch nach erfolgter Instal-lation des Gerätes
einfach zu erreichen sein.
Das Gerät wird ohne Netzkabel ausgeliefert, da je
nach vorhandener Versorgungsart, ein Anschlusskabel mit
normgerechtem Stecker erforderlich ist, welcher auf die auf
dem Typenschild angegebene Belastung ausgelegt sein
muss. Den Stecker in eine vorschriftsmässige Steckdose
stecken.
Technische Daten
Einbaunische
Höhe mm 600
Breite mm 560
Tiefe mm 550
Einsatz
Höhe mm 335
Breite mm 395
Tiefe mm 400
Backofenkapazität 53 l
Das Gerät kann mit folgenden Einbau-Kochmulden
bzw. Glaskeramik-Einbau-Kochfeldern kombiniert
werden:
zz
zz
zGlaskeramik-Kochmulde Typen:
ZVD 868 (2 Zweikreis-Kochzonen)
Gesamtanschlußwert kW 7,6
Betriebsspannung (50 Hz) 230 V
zz
zz
zGlaskeramik-Kochmulde Typen:
ZK 630 L - ZK 630 F
(2 Zweikreis-Kochzonen)
Gesamtanschlußwert kW 7,6
Betriebsspannung (50 Hz) 230 V
zz
zz
zGlaskeramik-Kochmulde Typen:
ZC 6695 (1 Zweikreis-Kochzone)
Gesamtanschlußwert kW 6,4
Betriebsspannung (50 Hz) 230 V
zz
zz
zGlaskeramik-Kochmulde Typen:
ZC 6675 (Kein Zweikreis-Kochzone)
Gesamtanschlußwert kW 5,8
Betriebsspannung (50 Hz) 230 V
Maximale Nennheizleistung
zz
zz
zBackofen + Glaskeramik-Kochmulde kW 9,675
Heizleistung
Unterhitzeheizkörper 1000 W
Oberhitzeheizkörper 800 W
Ober-/Unterhitze 1800 W
Heiß-/Umluft 2000 W
Grill 1650 W
Backofenlampe 25 W
Motor des Heißluftgebläses 25 W
Motor der Kühlungsbelüftung 25 W
Gesamtanschlusswert 2075 W
Betriebsspannung (50 Hz) 230 V~/400V 3N~
Als Anschlußleitungen sind, unter Berücksichtigung
des jeweils erforderlichen Nennquerschnittes, folgende
Typen geeignet: H07RN-F, H05RN-F, H05RR-F, H05VV-
F, H05V2V2-F (T90), H05BB-F.
Wird der Anschluss ohne Stecker vorgenommen,
oder ist dieser nicht zugänglich muss zwischen Gerät und
Netzleitung ein mehrpoligerAusschalter (z.B. Sicherungen,
LS-Schalter) mit Mindestabstand zwischen den Kontakten
von 3 mm angebracht werden. Der Schalter darf den
Schutzleiter an keinem Punkt unterbrechen. Der Gelb-grüne
Schutzleiter sollte 2-3 cm länger als alle anderen Kabel
sein. DasAnschlusskabel muss jedenfalls so aus-gelegt
sein, dass es an keiner Stelle 50°C (über der
Raumtemperatur) erreicht. Nach erfolgtem Anschluss
müssen die Heizelemente geprüft werden, indem sie ca. 3
Minuten lang in Betrieb gesetzt werden.
Anschluß der Klemmleiste
Das Gerät ist mit einer leicht zugäanglichen 6-poligen
Klemmleiste ausgestattet, deren Brücken bereits für den
Betrieb bei 400 V mit Nulleiter vorgesehen sind (Abb. 14).
Im Falle von verschiedener Neztpannung müßen die
Brücken der Klemmleiste entsprechend dem SchemaAbb.
15 umgelegt werden. Der Schutzleiter kommt an die
Klemme . Kabel nach dem Anschluß an die
Klemmleistemit Zugentlastung befestigen.
Elektrische Verbindung mit der Kochmulde
Achtung - Montageanleitung für Kochmulde,
Einbauherd oder Schaltkasten beachten!

19
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
Dieses Gerät kann mit den im Kapitel "Technischen Daten"
angegebenenKochmulde-Modellenangeschlossenwerden.
Die Steckdose für die Verbindung der Koch-mulde befindet
sich auf dem Herd-Gehäuse. Aus der Einbaukochmulde
sind die Verbin-dungskabel der Heizelemente und das
Schutz-leiterkabel herausgeführt; diese Kabel sind mit
Steckanschluß versehen. Stecker und Verbindungskabel in
die ent-sprechende Steckdose des Herdes stecken. Die
Möglichkeit einer falschen Verbindung ist somit
ausgeschlossen. Die Erzeugerfirma lehnt jede Haftung
ab, falls die Sicherheitsmassnahmen nicht beachtet
werden.
Ø 4x2,5mm²
Ø 3x2,5mm²
Ø 4x2,5mm²
Ø 5x1,5mm²
Abb. 14
Abb. 15
Einbau-Anweisungen
Damit ein störungsfreier Betrieb des Einbaugerätes
gewährleistet werden kann, müssen die Küchenmöbel
oder die Nische, in die das Gerät eingebaut wird,
passendeAbmessungen haben. Gemäß den bestehenden
Vorschriften müssen alle Teile, die den Berührungsschutz
spannungsführender und betriebsisolierter Teile
gewährleisten, so befestigt sein, dass sie nicht ohne
Werkzeug abgenommen werden können. Hierzu gehört
auch die Befestigung eventueller Abschluss-Seiten am
Anfang oder Ende einer Anbaulinie. Der Berührungsschutz
muss auf jeden Fall durch den Einbau sichergestellt sein.
Das Gerät kann mit seiner Rückseite oder einer
Seitenwand an höhere Küchenmöbel, Geräte oder Wände
angestellt werden.An die andere Seitenwand dürfen jedoch
nur andere Geräte oder Möbel mit gleicher Höhe wie das
Gerät angestellt werden.
Abmessungen des Backofens (Abb. 16)
Einbau-Anweisungen
Damit ein störungsfreier Betrieb des Einbaugerätes
gewährleistet werden kann, müssen die Küchenmöbel
oder die Nische, in die das Gerät eingebaut wird,
passende Abmessungen haben (Abb. 17).
Befestigung im Möbel
1. Öffnen Sie die Backofentür.
2. Befestigen Sie den Ofen mithilfe der vier Abstandhalter
im Möbel (Abb. 18 - A). Diese passen genau in die Lö-
cher in dem Rahmen. Ziehen Sie anschließend die
vier mitgelieferten Holzschrauben (Abb. 18 - B) fest.
550 MIN
600
560 - 570
80÷100
Abb. 16
Abb. 17 Abb. 18

20
Warnings and important safety information ------------- 21
Description of the appliance ------------------------------- 22
Controls ------------------------------------------------------- 23
Before using the oven for the first time ------------------ 24
Using the oven ---------------------------------------------- 25
Baking and roasting table ---------------------------------- 27
Cleaning and maintenance -------------------------------- 28
Something not working ------------------------------------- 32
Service and spare parts ----------------------------------- 33
Technical data ------------------------------------------------ 33
Instructions for the Installer -------------------------------- 34
Building-in ----------------------------------------------------- 35
Contents
English
Safety instructions
Step by step instructions
Hints and Tips
Environmentalinformation
Guide to using the user instructions
)
