Adano 33888 User manual

Brugsanvisning ·Bruksanvisning ·Instruction manual
DK
GB
SE
Model 33888

2

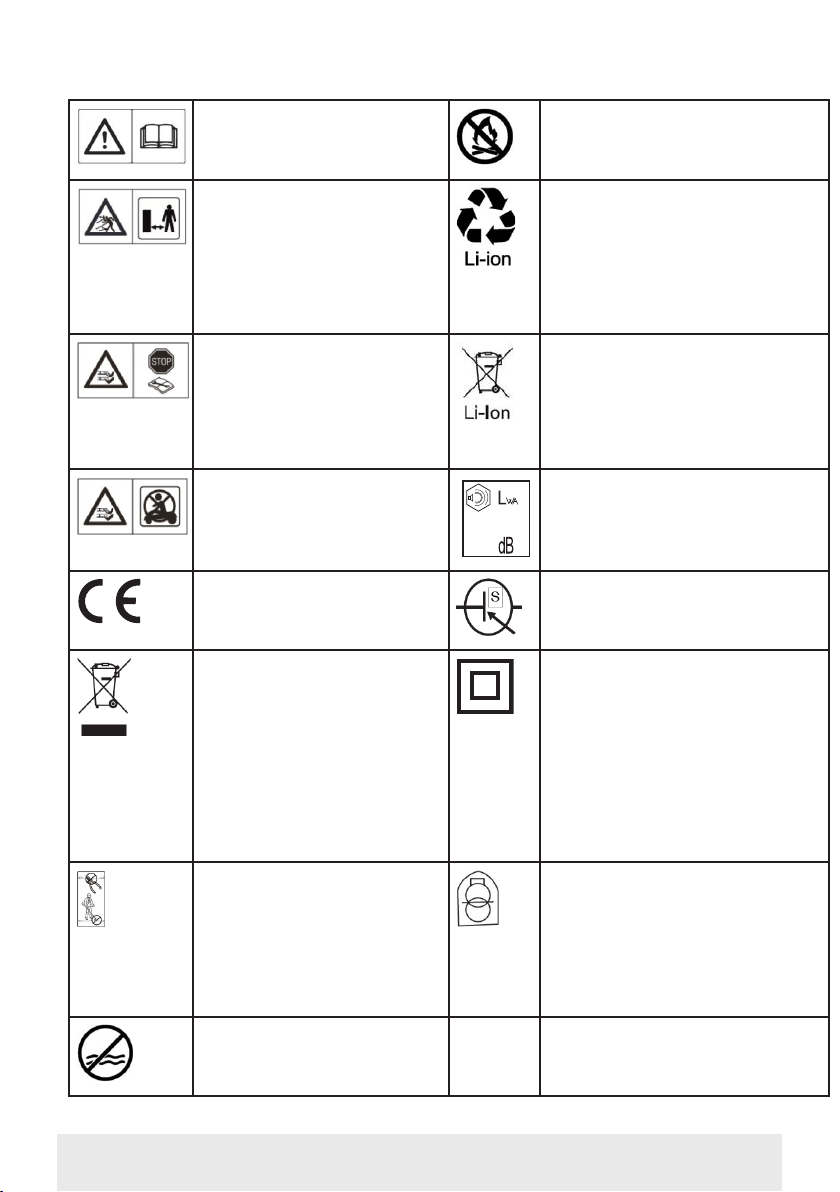

ADVARSELSSYSMBOLER PÅ ROBOTTEN
Læs brugsanvisningen før
brug
Udsæt aldrig batteriet for ild eller
anden varmekilde (max 40o C)
Hold afstand til robotplænek-
lipperen når den er i aktion.
Hold hænder og fødder væk
fra roterende knive. Put aldrig
hænder eller fødder tæt på eller
under maskinen, når robot-
plæneklipperen er i aktion.
Genbrugsmærke. Materialerne i
batteriet kan genbruges.
Sørg for maskinen er SLUKKET
og at afbryderknappen er sat
på OFF, før der begyndes på
vedligeholdelse eller inspek-
tion af maskinen.
Batteriet i robotplæneklipperen er
af typen Li-ion.
Batteriet må ikke afskaffes via
almindeligt husholdningsaffald.
Batteriet skal afskaffes via gen-
brugsstationer.
Sid aldrig på maskinen.
63
Garanteret støjniveau.
CE godkendelsesmærke SMPS (Switch mode strømforsyn-
ing)
Robotplæneklipper eller lade
station må ikke afskaffes med
det almindelige hushold-
ningsaffald, da produkterne
indeholder elektroniske kom-
ponenter.
Produktet skal afleveres på
genbrugsstationer eller andre
faciliteter, der kan håndtere
genbrug af elektronik.
Dobbelt isoleret.
Afgrænsningskablet (lavvolt)
må ikke forlænges eller splittes.
Pas på når der trimmes,
skæres kanter eller fjernes
mælkebøtter i nærheden af
afgrænsningskablet, så det ikke
beskadiges.
SMPS (Switch mode power supplér)
med en kortslutningssikker sikker-
hedsisolerende strømforsyning.
Batteriet må aldrig komme i
direkte berøring med vand.

3
INDHOLDSFORTEGNELSE
TEKNISKE DATA..........................................................................................................6
SIKKERHEDSANORDNINGER ..................................................................................6
FØR INSTALLATION...................................................................................................9
INSTALLATION OG PLACERING AF LADESTATION...........................................10
Lynnedslagsbeskyttelse ...................................................................................................10
AFGRÆNSNINGSKABEL ..........................................................................................11
Forberedelse: ..................................................................................................................... 12
Lægning af afgrænsningskabel ...................................................................................... 12
Hjørner................................................................................................................................ 13
Forhindringer i haven....................................................................................................... 13
Træer ................................................................................................................................... 13
Fjern nedfalden frugt og grene ...................................................................................... 13
Sten...................................................................................................................................... 14
Skråninger ..........................................................................................................................14
Stier, indkørsler og fliser.................................................................................................. 14
Klipning langs fliser .......................................................................................................... 14
Ujævn plæneoverflade..................................................................................................... 15
Blomsterbede .................................................................................................................... 15
Kabel som forhindring ..................................................................................................... 15
Kabel uden forhindring.................................................................................................... 15
Korridor............................................................................................................................... 16
FORBIND AFGRÆNSNINGSKABLET .....................................................................17
Samlemue ved brug eller forlængelse af kabel ........................................................ 17
SÆT STRØM TIL LADESTATION ............................................................................18
OPSTART OG TEST AF INSTALLATIONEN ...........................................................19
PROGRAMMERING.................................................................................................. 20
PIN KODE INDSTILLING........................................................................................ 20
ÆNDRING AF STARTTIDSPUNKT OG KLIPPETID..............................................21
BESKRIVELSE AF DISPLAY......................................................................................23
INSTALLATION AF APP .......................................................................................... 24
Download app’en..............................................................................................................24
FØR DER OPRETTES FORBINDELSE TIL ROBOT ............................................... 24
OPSÆTNING AF APP ............................................................................................... 24
Opsætning og tilslutning.................................................................................................24
Tilslutning via QR kode....................................................................................................24
Manuel tilslutning (uden brug QR kode) ......................................................................26
Styr robot på sekundær mobiltelefon...........................................................................26
BRUG AF APP .............................................................................................................27

4
Home...................................................................................................................................27
Batteritilstand ....................................................................................................................27
Schedule .............................................................................................................................27
Settings ...............................................................................................................................29
ROBOTTENS FUNKTIONER....................................................................................31
Kørsel til ladestation......................................................................................................... 31
Genkendelse af afgrænsningskabel .............................................................................. 31
Stop robotten .................................................................................................................... 31
Indstilling af klippehøjde................................................................................................. 31
Klippebegrænsninger for robotplæneklipper .............................................................32
REGNSENSOR............................................................................................................33
HÅNDTERING AF ROBOTPLÆNEKLIPPEREN.....................................................33
Afmontering af cover .......................................................................................................33
Fastgørelse af cover..........................................................................................................33
RENGØRING OG UDSKIFTNING AF RESERVEDELE .......................................... 34
Rengøring af plast skjolde ..............................................................................................34
Rengøring af undersiden.................................................................................................34
Rengøring af ladestation. ................................................................................................34
Knivbladene .......................................................................................................................35
VINTEROPBEVARING ..............................................................................................35
Forberedelser til foråret...................................................................................................36
UDSKIFTNING AF BATTERIET .............................................................................. 36
TILBEHØR ..................................................................................................................37
FEJLKODER................................................................................................................38

5
DK

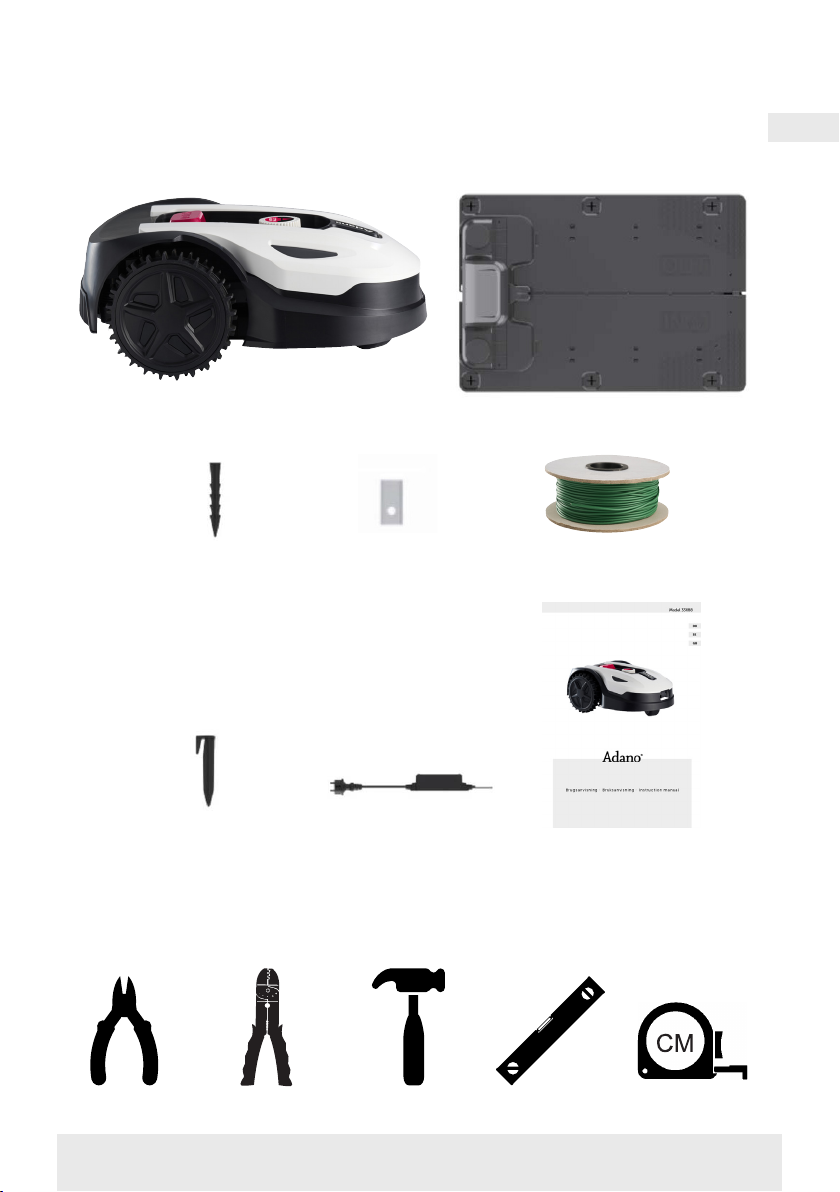

Robotplæneklipper Ladestation
Plastskruer for
ladestation 6 stk.
Plastpløkker
180 stk.
Knive 3 stk.
Strømforsyning
Afgrænsningskabel 130m
Betjeningsvejledning
Du skal yderligere bruge
PAKKEN INDEHOLDER

6
TEKNISKE DATA
Motor specifikationer
Motor model: Batteri
Motor type: 20V, 2,0 Ah Lithium-Ion
Drive system
Kapacitet: Op til 600 m2
Ladetid: 120-140 min
Instrument
Arbejdsbredde: 18 cm
Knivsystem: 3 stk. knive
Arbejdshøjde min-max: 20-60 mm
Højdeindstillinger: 9
Hældning: Max 20o/ 36%
Udstyr
Afgrænsningskabel: 130 m
Pløkker: 180 stk.
Ekstra knive: 3 stk.
Ladestation: 1 stk. (28W / 1.1A)
Dimensioner (LxBxH): 56 x 36 x 23 cm
Vægt: 7,5 kg
Løftesensor, forhindringssensor, væl-
tesensor, hældningssensor, regnsensor,
multizone.
SIKKERHEDSANORDNINGER
1. Tyverisikring/afbrydermekanisme
Tyverisikringen/afbrydermekanismen
forhindrer andre i at bruge eller køre
plæneklipperen, medmindre vedkom-
mende har en gyldig kode. Du bliver
bedt om at indtaste en firecifret kode
efter eget valg, som skal bruges som
sikkerhedskode.
2. Løftesensor
Hvis plæneklipperen løftes mere end
10 mm fra jorden, når kniven er i brug,
stopper kniven straks med at rotere.
3. Vippesensor
Hvis plæneklipperen vippes opad fra en
hvilken som helst side mod en lodret
position, standser kniven straks.
4. Forhindringssensor
Plæneklipperen registrerer forhindrin-
ger, der står i vejen under drift. Hvis
plæneklipperen støder på en forhin-
dring, holder den op med at køre i den
retning og bakker væk fra forhindrin-
gen.
5. Regnsensor
Plæneklipperen har en regnsensor, som
kan standse plæneklipperen i regnvejr.
6. Nødstopknap
Hvis du trykker på STOP-knappen,
standser plæneklipperen og kniven
med det samme.
RM6 ROBOTPLÆNEKLIPPER
INTRODUKTION
For at du kan få mest mulig glæde af dit nye produkt, beder vi dig gennemlæse denne
brugsanvisning, før du tager produktet i brug. Vi anbefaler dig desuden at gemme
brugsanvisningen, hvis du senere skulle få brug for at genopfriske din viden om pro-
duktets funktioner.

7
DK
7. Hovedafbryder
Når hovedafbryderen slukkes, afbrydes
al drift. Den skal slukkes, før plæneklip-
peren løftes, og ved enhver form for
vedligeholdelse.
8. Lukket batteri
Batteriet, der driver plæneklipperen, er
fuldstændig forseglet og lækker ikke
nogen form for væsker, uanset hvor det
er placeret.
9. Basisstation/omkredsafbryder og
afgrænsningskabel
Plæneklipperen kan ikke køre, hvis der
ikke er installeret et afgrænsningskabel,
som aktiveres via basisstationen. Plæ-
neklipperen kører ikke, hvis afgræns-
ningskablet ikke er tilsluttet korrekt eller
er beskadiget.

8
PRODUKT OVERSIGT
1. Stop knap
2. Display
3. Klippeindstilling
4. Regnsensor
5. Serienr.
6. QR kode til download af App til
IPhone
7. QR kode til download af App til
Android
8. QR kode til download af manual
1
2
3
4
5 6 7 8
2800 18 8.0kg
Max. 36Wh
55
MANUAL
Adano RM6 18711 Robotic Lawnmower
RM6
IPX5
Fremstillet i Kina
Fabrikant: Harald Nyborg A/S
SN:
Gammel Højmevej 30, DK - 5250 Odense SV

9
DK
FØR INSTALLATION
Det anbefales at lave en skitse over
ens græsplæne med de forhindringer,
du som bruger ønsker at beskytte. Det
giver et godt overblik over arbejdet med
kabellægning, samt den bedste placer-
ing til ladestationen.
Tegn afgrænsningskablet fra lade sta-
tionen rundt i haven og rundt om evt.
forhindringer, man ønsker at beskytte,
så som blomsterbede, små træer osv.
I følgende kapitel forklares, hvordan
robotplæneklipperen skal installeres.
Læs derfor dette kapitel grundigt før
planlægning og installation af afgræn-
sningskablet påbegyndes.
Tjek også det forventede behov for
afgrænsningskabel (længde). Der følger
rigeligt kabel med til omkredsning af
græsplæner på op til kapacitetsgrænsen
(600 m2), men har man mange bloms-
terbede (øer) inde i plænen, hvor kablet
skal rundt om, kan det forbruge mange
meter ekstra kabel. Det kan her være
nødvendigt at tilkøbe ekstra afgræn-
sningskabel og forlænge det.
Ladestation
Ladestation

10

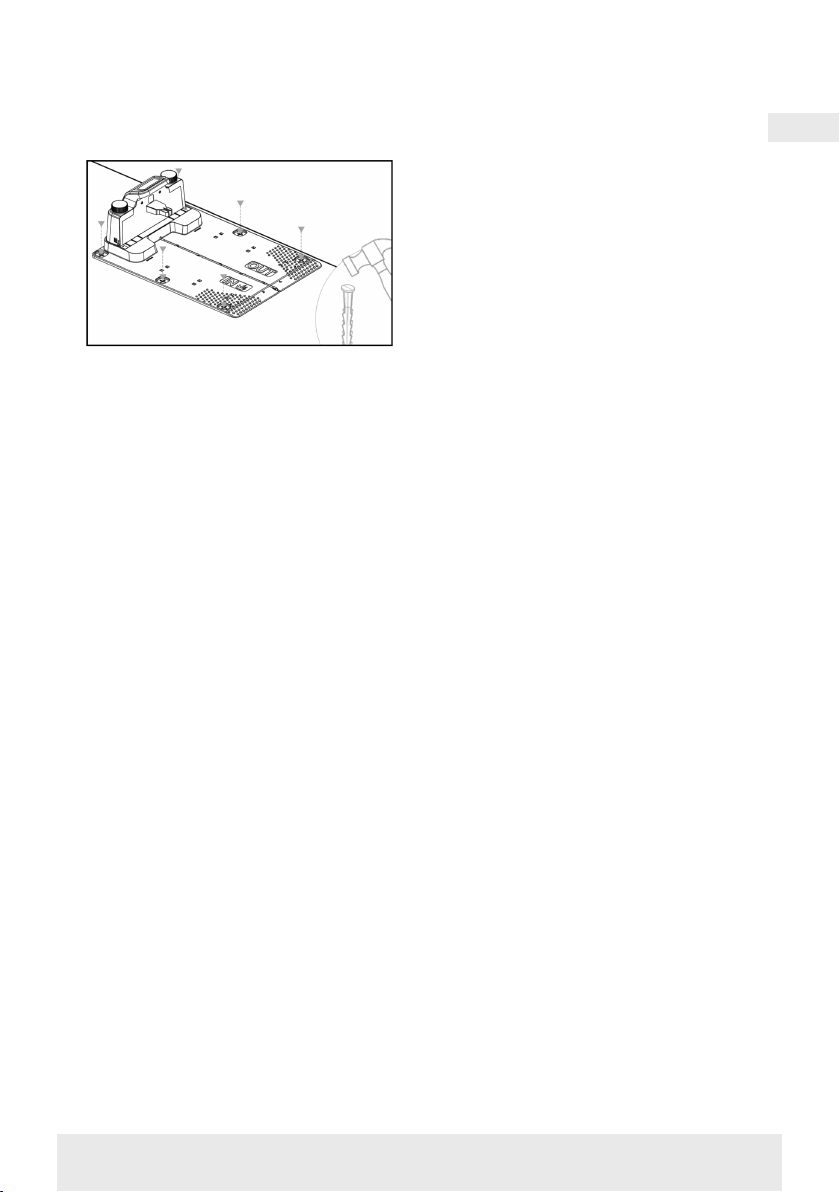

INSTALLATION OG PLACERING AF
LADESTATION
Placering af ladestationen kræver, at der
er et 230V strømudtag i nærheden. Al-
ternativt skal der trækkes et forlænger-
kabel ud til den ønskede position af
ladestationen.
Ladestationens flade indgangsområde
skal pege mod højre.

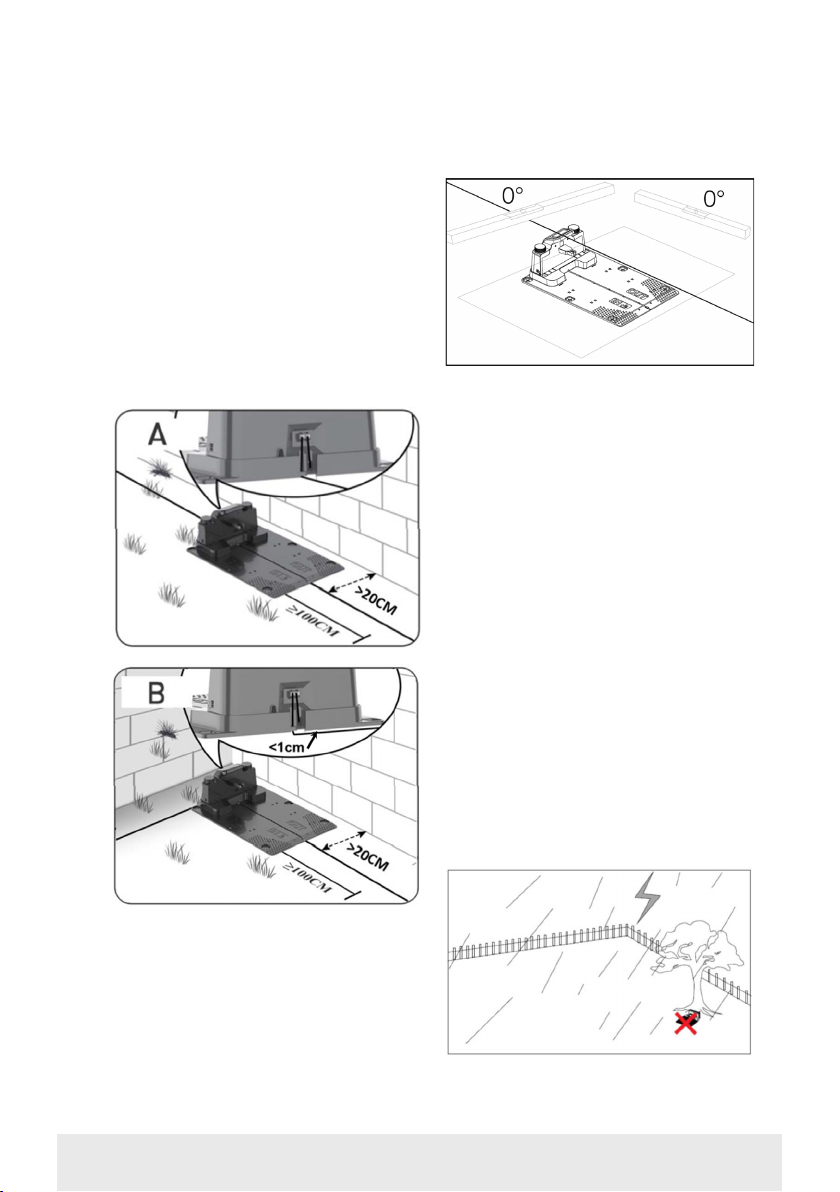

Ladestationen kan placeres på 2 måder:
1. Langs en af siderne (A)
2. I et hjørne (B)
Vælges placering i et hjørne, så skal det
sikres at afgrænsningskablet kan gå
bagom ladestationen så tæt på bagplad-
en som muligt (<1 cm) og ind i stikket,
som vist på illustrationen (B). Der vil i
dette tilfælde være et lille område bag
ladestationen, som ikke kan klippes.
Området kan evt. belægges med fliser
eller sten i stedet for græs.
Bemærk: Det anbefales at have 1-2 m
ekstra kabel i overskud, hvis muligt. Se
afsnit ”Forbind afgrænsningskablet”.
Ladestationen skal placeres på et helt
fladt underlag og skal have en helt lige
strækning på minimum 1 meter foran
ladestationen, for at sikre robotplænek-
lipperen får den rigtige indkørsel til
ladestationen. Det er vigtigt, at dette
overholdes.
Lynnedslagsbeskyttelse
For at beskytte robotplæneklipperen
mod lynnedslag anbefaldes det, at man
ikke placerer ladestationen under eller
i nærheden af et højt træ. Ligeledes må
der heller ikke trækkes forlængerled-
ning til ladestation rundt omkring høje
træer.
Det anbefales at robotplæneklipper-
en ikke kører, når det er tordenvejr
af hensyn til skader på elektroniske
komponenter ved lynnedslag. Ligeledes
anbefales det ved tordenvejr helt at tage
strømmen fra ladestationen og, hvis det
er muligt, at frakoble afgrænsningskab-
let fra ladestationen.

11
DK
Fastgør ladestationen med de 6 medføl-
gende skruer/pløkker.
Vær sikker på at området ”OUT” peger
ud mod kanten af plænen
Når du har fundet den korrekte plac-
ering, og ladestationen er opsat må
strømmen IKKE tilsluttes endnu. Først
skal afgrænsningskablet udlægges, og
tilsluttes ladestationen.
Derefter kan strømmen tilsluttes.
AFGRÆNSNINGSKABEL
Udlægningen af afgrænsningskabel er
den vigtigste ting under installationen,
da en ordentlig kabellægning giver et
mere tilfredsstillende resultat.
Robotplæneklipperen kan ikke klippe
helt ud til kanten pga. sikkerhedskrav
(afstand fra klippeskjold til knivene).
Man skal derfor være opmærksom på,
at der efterlades en kant af græs hele
vejen rundt om græsplænen, som ikke
kan klippes af robotplæneklipperen.
Her er man nødt til at klippe græsset
med en græstrimmer eller en alminde-
lig plæneklipper regelmæssigt.
Alternativt kan man lægge en bred
flisekant (mindst 12 cm) hele vejen
rundt om græsplænen i samme niveau
som græsset, som robotten kan køre
ind over, så man undgår en græskant
som ikke kan klippes. Se afsnittet ”Klip-
ning langs fliser”
Ideelt set ønsker man denne uklippede
kant så lille som muligt, og derfor skal
afgrænsningskablet placeres så tæt på
kanten, som muligt.
Under optimale vilkår, vil en afstand
på 20 cm være ideelt, men det kræver
nogle forudsætninger er opfyldt:
• Græsplænen skal være helt plan i
kanterne, så robotten ikke kan glide
ud i vådt føre
• Der må ikke hænge blomster, planter
og grene ud over græsplænen
• Hjulene må ikke komme ud i jordbe-
det under kørslen
• Hjul og klippeskjold må ikke komme i
berøring med evt. høje kanter
Dvs. robotten skal uhindret kunne køre
hele vejen rundt langt afgrænsningsk-
ablet uden at komme i berøring med
noget og ej kører ud i et jordbed med
hjulene.

12
Hvis ovenstående ikke kan opfyldes,
kan det være nødvendigt at øge af-
standen. Det afhænger af den speci-
fikke haveindretning. Det anbefales
uanset hvad at have mindst 1 cm ekstra
afstand, da afgrænsningskablet kan
forskubbe sig lidt efter noget tid, når
græsrodnettet vokser.
Hvis man laver en forhindring ved
hjælp af afgrænsningskablet (f.eks.
rundt om et blomsterbed midt i
græsplænen eller nedgravet svøm-
mepøl/trampolin), så anbefales det er
øge afstanden til 25-30 cm, så den ikke
risikere at falde ned.
Forberedelse:
Find først rullen med kabel og find den
løse ende. Find dernæst plastpløkkerne.
Forbered en tommestok eller hjem-
melavet afstandsmåler som målepind
på f.eks. 20 cm, så du let kan lave en
ensartet og korrekt afstand til græskant-
en/forhindringer. Derudover skal der
bruges en hammer, en klemmetang og
en saks/bidetang til at klippe ledning
med (dette medfølger ikke).
Husk: Græsset må ikke være højere end
60 mm inden maskinen sætter igang,
ellers skal det først klippes med en al-
mindelige plæneklipper (med opsam-
ling). Det anbefales at man klipper
græsset ned til 35-40 mm inden man
installerer robotten.
Lægning af afgrænsningskabel
Start kabellægningen ved ladestationen
og læg et stykke ind under ladesta-
tionen, som rækker cirka 50 cm læn-
gere bagud, så der er rigeligt med kabel
at arbejde med, når det skal tilsluttes til
strømstikkene på ladestationen.
Rul afgrænsningskablet ud, bevæg dig
med uret rundt, læg det på græsset og
sæt det fast med plastpløkkerne. Det er
ikke nødvendigt at grave kablet ned i
jorden. Inden for få måneder er græsset
vokset over kablet og det vil ikke kunne
ses.
(Hvis man vil grave det ned, så læg det
cirka 2 cm under græssets overflade)

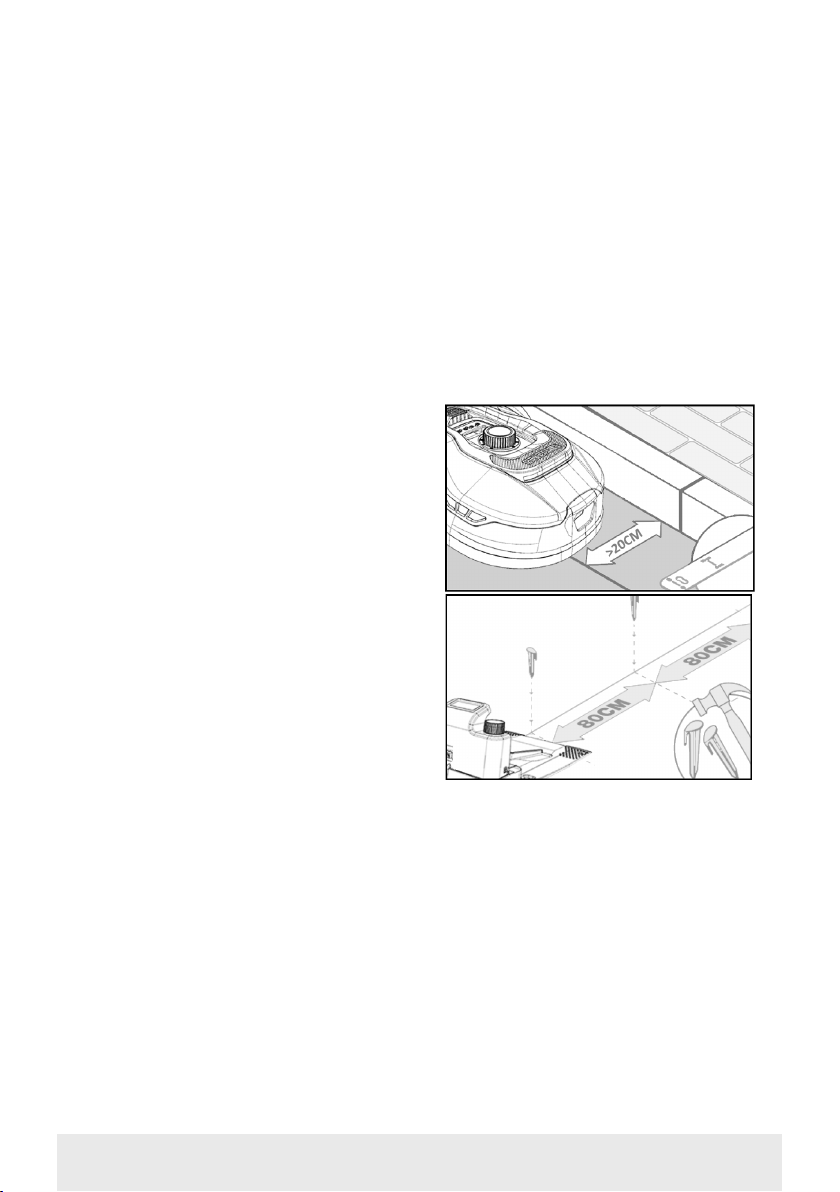

HUSK: Hold mindst 20 cm afstand til
græskanten/forhindringer. Brug tom-
mestok eller hjemmelavet målepind.
Hvis der er hæk, blomster/planter der
hænger ud over græsplænen, skal
afstanden øges her. Det er vigtigt at
robotten kan passere frit forbi uden at
ramme grene mv.
BEMÆRK: Den maksimalt tilladte
længde for afgrænsningskablet er
300m.
Afgrænsningskablet lægges nu rundt i
haven efter din have skitse.
Sæt plastpløkkerne for hver ca. 80 cm
ved lige strækninger og tættere ved
hjørner eller buer.
Jo tættere på jorden kablet lægges, jo
mindre risiko er der for, at man falder
over kablet eller det skulle blive klippet
over af robotplæneklipperen. Strøm-
styrken i afgrænsningskablet er kun
20V og derfor ingen fare for hverken
mennesker eller dyr.
Sørg for at kablet sider korrekt placeret
i plastpløkken (se billede) inden den
bankes i jorden.

13
DK
Sørg for at placere plastpløkker på de
lavest punkter på græsplænen, så kablet
holdes stramt ned mod plænen overalt.
Det kan være nødvendigt med tættere
afstand end 80 cm.
Hjørner
Når du kommer til et hjørne i din have,
er det her vigtigt, at kablet drejer i en
blød bue og ikke følger hjørnet i en 90°
vinkel. Brug flere plastpløkker til at få
den optimale afrunding. Ethvert punkt
langs ledningen skal have mindst 20
cm afstand til kanten.
Forhindringer i haven
Faste forhindringer i haven der er hø-
jere end 100 mm såsom vægge, hegn,
havemøbler, stolper osv., behøver man
ikke at beskytte med afgrænsningskab-
let, da robottens forhindringssensorer
vil registrere en påkørsel af forhindrin-
gen og derefter stoppe, vende rundt og
finde en ny kørselsretning.
Træer
De fleste træer i haven vil robotplænek-
lipperen blot se som en almindelig
”fast” forhindring og behøver derfor
ikke beskyttes.
Visse træer, som står kegleformet op
fra jorden med blottede rødder, der er
lavere end 100 mm, skal beskyttes med
afgrænsningskabel.
Dette er for at undgå, at robotten kører
op på rødderne og sætter sig fast eller
beskadiger knive og understel.

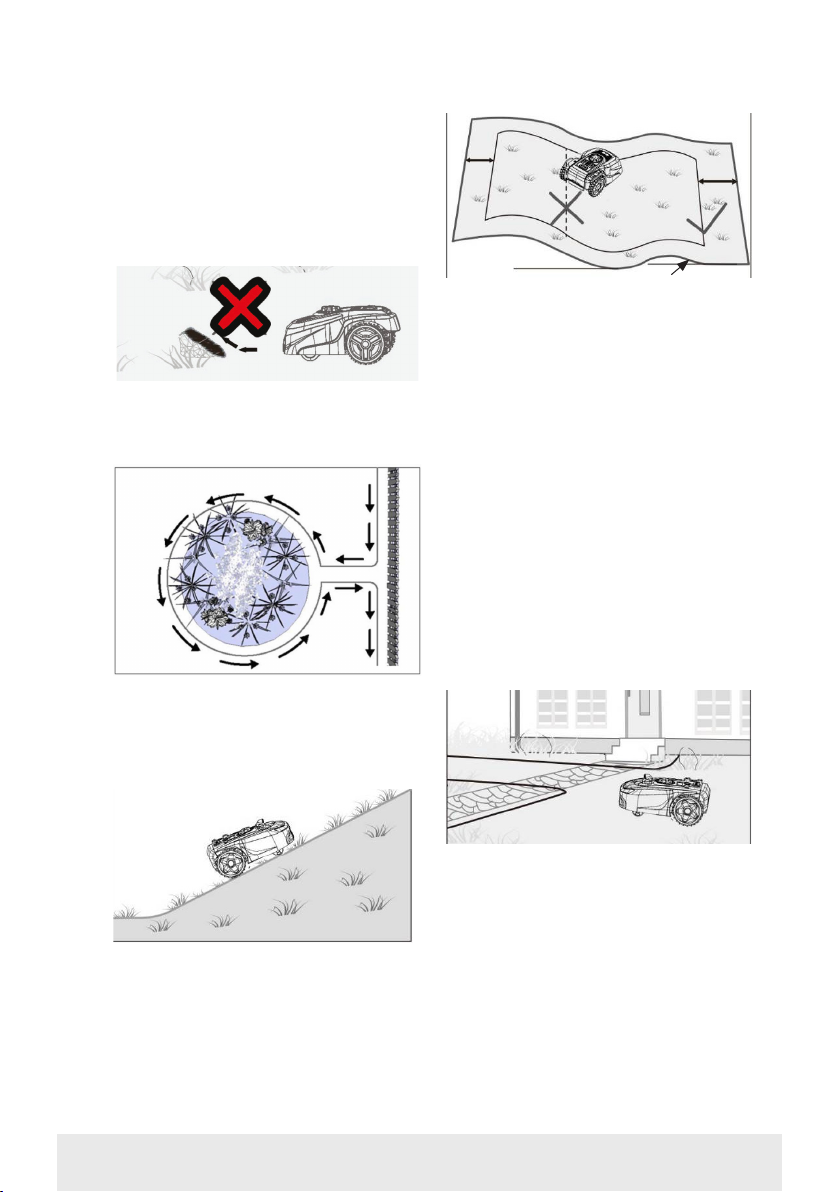

Fjern nedfalden frugt og grene
Hvis der ligger nedfalden frugt og
grene, kan dette stoppe robotplænek-
lipperen. Ryd altid græsplænen for
disse ting, så driftstop undgås.
Især i september-oktober falder der
mange æbler ned fra æbletræer.
Disse kan få robotten til at stoppe.
Hvis området under æbletræer er med
i robottens klippeområde, skal man
være forberedt på at fjerne æblerne før
robotten kører.
Alternativt skal området under
æbletræer udelades, når afgrænsning-
skablet lægges.

14
Sten
Hvis der er sten i robottens klippeom-
råde, er det vigtigt man vurderer
om kanten på stenen er højere eller
lavere end 100 mm, og om stenen skal
beskyttes eller ej netop for at undgå
skader på robotten.
Ved forhindringer der skal afgrænses, er
det vigtigt at følge den retning, man er
startet fra.
Skråninger
Robotplæneklipperen kan køre op og
ned ad skråninger med en max stigning
på 20° (el. 36%).
36 % (20o)
Hvis der er en direkte nedkørsel mod
afgrænsningskablet, må skråningen
ikke overstige 10° stigning for at forhin-
dre robotten i at køre hen over kablet,
hvis der er lav friktion i græsset.
30 cm
40 cm
17 % - 40 % < 10 % hældning
Kører robotplæneklipperen ned mod
afgræsningskablet fra en stigning på
mere end 10°, skal der være minimum 2
meter fra kanten af skråning til afgræn-
sningskablet.
Stier, indkørsler og fliser
Ligger der en gang eller kørselsareal
i robottens klippeområde, som er i et
andet niveau end græsplænen, bør det
undgås, at robotten prøver at køre over
dette areal for at komme til græsset på
den anden side. I stedet bør der lægges
afgrænsningskabel med mindst 20 cm
afstand til gangarealet.
Hvis græsplænen og gang- og kørsel-
sareal er i samme højde, kan man godt
lade robotten køre over arealet med
hjælp af afgrænsningskabelet.
Klipning langs fliser
Hvis flisearealet er plant og i niveau
med græsplænen kan man lade robot-
ten køre lidt ud på gangarealet med
det ene hjul og på den måde få klippet
udover kanten på græsplænen. Læg her
afgrænsningskablet med 8 cm afstand
til kanten.

15
DK
Ujævn plæneoverflade
Har græsplænen en ujævn overflade, vil
der være risiko for skade på knivene, da
de risikerer at ramme jorden. Dette bør
undgås helt for at sikre holdbarheden
af robot- plæneklipperen. Udjævn klip-
pearealet, fyld huller med jord. Er det
ikke muligt at udjævne, bør dette areal
helt udelukkes fra klippeområdet med
afgrænsningskablet.

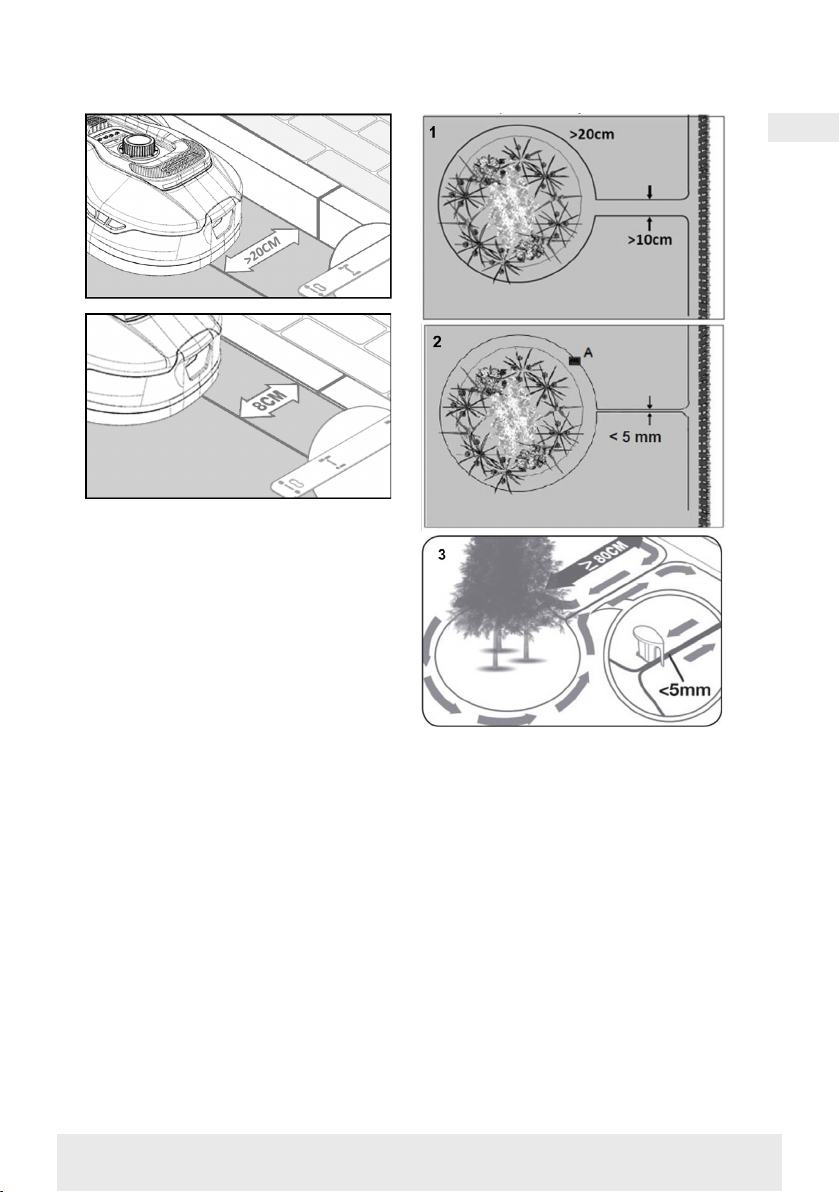

Blomsterbede
Indeholder klippeområdet blomsterbe-
de der skal beskyttes med afgrænsning-
skabel, er der to muligheder for dette,
som følger her:
Kabel som forhindring
Ønsker man, at robotplæneklipperen
skal følge kablet rundt om blomster-
bedet skal kablerne ligge parallelt med
mindst 10 cm afstand og med mindst
20 cm rundt om blomsterbedet (se
billede 1). Der skal være mindst 80 cm
afstand fra kant til blomsterbed (se
billede 3). Totallængden af ”øen” må
max være 28 m målt fra kanten/lang-
siden.
Kabel uden forhindring
2. Ønsker man at robotten skal køre
over 2 parallelle kabler, skal de ligge helt
tæt med afstand på max 5 mm (og ej
krydse). Her vil det dog være nødven-
digt at sætte en forhindring (fx sten, rør)
på position A (se billede 2) for at sikre,
at robotten, ikke bare kører rundt i ring.
Der skal være mindst 80 cm afstand fra
kant til blomsterbed (se billede 3).
Bemærk: Position A skal være et
fladt område og må ikke være på en
skråning. Omkring position A skal der
være minimum 0,5x0,5 meter fladt
område.

16
Tip:
Husk, når afgrænsningskablet skal læg-
ges rundt om blomsterbedene, er det
vigtigt at huske, på, hvordan blomster
og planter ændre sig hen over året, så
der på ethvert tidspunkt af året, er plads
til at robotplæneklipperen kan passere
bedet uden at beskadige planterne (no-
gle planter/blomster kan hænge ud over
græsplænen).
Vær også opmærksom på, at bruger
man afgrænsningskablet rundt om
mange blomsterbede midt på græsplæ-
nen, så kan det resultere i at der ikke
er nok kabellængde til at nå hele vejen
rundt. Tjek dette, når skitse over haven
laves. Ekstra afgrænsningskabel kan
tilkøbes.
Havebassin og swimmingpools.
Robotplæneklipperen kan naturligvis
ikke tåle at komme under vand. Har
havebassinet eller swimmingpoolen
ikke en høj kant som på billedet (mindst
10 cm), skal de afgrænses via afgræn-
sningskabelet, eller alternativt skal
der opsættes hegn omkring bassinet/
poolen.
Vælger man afgrænsningskabel til at
beskytte disse, er det vigtigt at af-
standen til vandkanten øges fra de nor-
male >20 cm til 1 meter, for at forhindre
robotten skrider ud over kanten i vådt
vejr.
Bemærk
Læg ikke omkredsledningen paral-
lelt over et almindeligt strømkabel.
Det elektriske felt i strømkablet kan
forstyrre signalet i afgrænsningskablet!
Når forhindringer skal afgrænses med
afgrænsningskablet, er det vigtigt at
kablet ikke krydser hinanden, da robot-
plæneklipperen ikke vil kunne følge den
rigtige retning, hvis det krydses.
Korridor
Har klippeområdet en smal korridor, er
der visse minimummål, der skal over-
holdes for at robotplæneklipperen kører
optimalt. Længden bør max. være 8
meter, hvis bredden kun er 0,8-1 m. Ge-
nerelt må korridoren ikke være smallere
end 0,8 m nogen steder.
Kørsel i smalle korridorer bruger mere
strøm, da den skal vende mange gange.
Hvis korridoren er smallere end 0,8
meter, kan robotten ikke manøvrere
ordentligt rundt der, og området skal
fjernes fra klippeområdet ved hjælp af
afgrænsningskablet.
HUSK: Afgrænsningskablet må IKKE
krydse sig selv på noget tidspunkt.
Nu når du har udlagt afgrænsningskab-
let, overholdt alle afstandsmål nøje, og
du er tilfreds med den måde kablet er
lagt i din have, så er det tid til at fastgøre
pløkkerne. Tag din hammer og slå nu
plastpløkker ordentligt fast i jorden.

17
DK
Sørg for at holde kablet helt stramt, når
pløkkerne slås fast, så kablet ligger helt
lige.
Når du er nået tilbage til ladestationen,
træk da igen ca. 1 meter ekstra kabel ud,
så der er rigeligt kabel at arbejde med
ved tilslutning eller hvis der skal korrig-
eres et sted langs plænen.
FORBIND AFGRÆNSNINGSKABLET
HUSK: Der skal være minimum 1
meter kabel i en lige strækning foran
ladestationens køreplade.
Det er vigtigt at lægge kablet fra fronten
(til rød kabelindgang) ind under kørep-
laden, og trække det ud ved bagenden
af ladestationen.

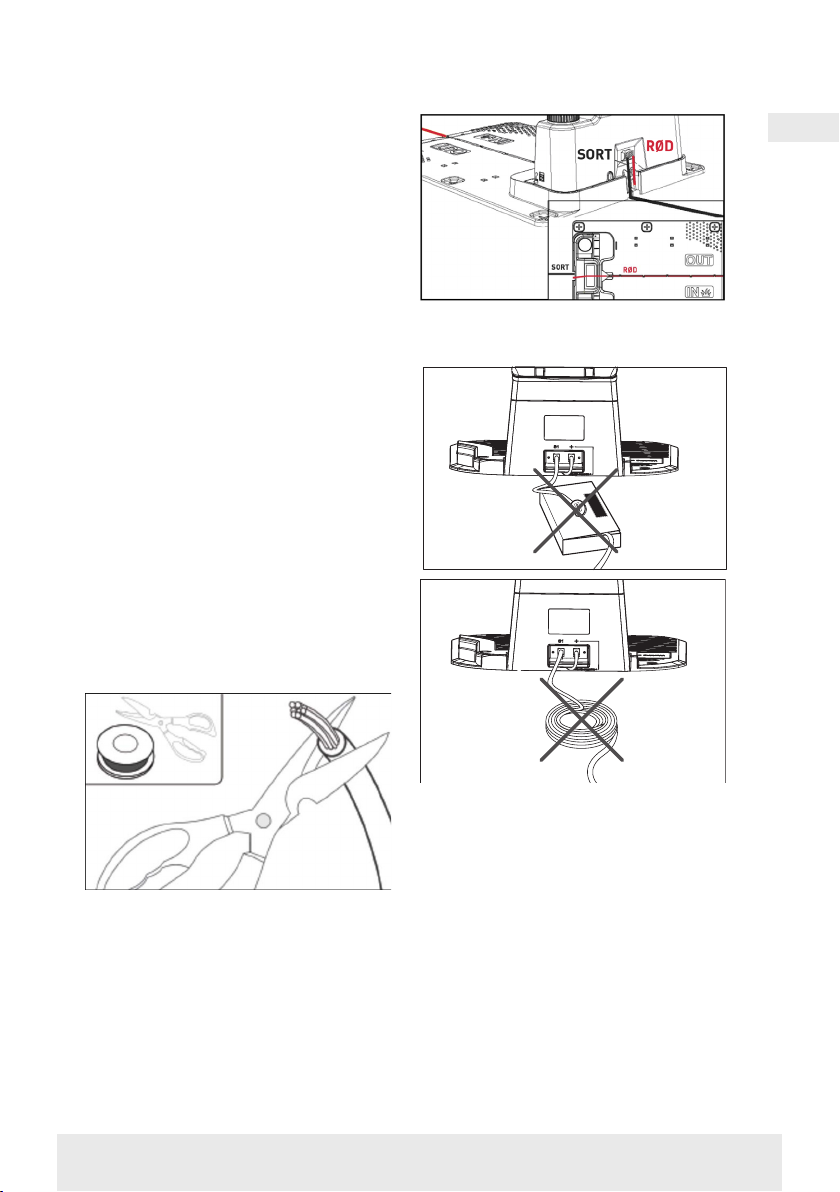

Tilpas længden af kablet og klip over-
skydende kabel væk.
Sørg for der mindst er 1 meters ekstra
kabel totalt set, hvis muligt, inden du
klipper overskydende kabel over.
Af-isolér kablet (skræl plastikken af
kablet) 10 mm af enderne. Brug en af
isolering tang, eller en kniv. Pas på
fingrene! Tvist metaltrådene fra kablet,
så kabelenden bliver stram.
Nu er afgrænsningskablet klar til mon-
tering.
Indsæt afgrænsningskabel der går ind
under kørepladen i det røde stik og
kablet der kommer ind bagfra i det sorte
stik. Får man fejlkoden ”E1” på robotten,
så er der byttet rundt på stikkene, som
det grønne afgrænsningskabel er sat
fast til.
Overskydende grænsekabel må ikke
opbevares bag ladestationen.
Samlemuffe ved brug eller forlæn-
gelse af kabel
Ved evt. brud på afgræsningskabel, som
skal repareres - eller ved forlængelse af
kabel – er det vigtigt at der bruges en
vandtæt samlemuffe (silikonemuffe).
Afisoler cirka 7-10 mm af ledningen
før den sættes ind i samlemuffen
(afisoleret ledning må ikke være blottet
uden for samlemuffen). Tryk herefter
det blå stykke ned, hvilket vil forsegle
samlemuffen. Der vil komme en smule
silikone ud af samlemuffen.

18
Samlemuffer skal graves en smule ned
i græsplænen, så knivene ikke rammer
den.
2 stk. samlemuffer medfølger
SÆT STRØM TIL LADESTATION
Nu kan 230V strømmen tilsluttes til
ladestationen.
Sørg for, at opladeren ikke placeres
direkte på jorden, og at den holdes tør,
f.eks. ved at hænge den op.
Nu lyser en lille LED diode. Lyser dioden
grøn er alt OK, og der er forbindelse i
afgrænsningskablet.
Er der ikke noget lys i dioden, tjek da
først 230V strømforbindelsen, om
den er tilsluttet korrekt og tændt. Hvis
LED dioden ikke konstant lyser eller
blinker grøn, og der ikke er fejl i 230V
forbindelsen, tjek da følgende fejlsøgn-
ingsskema:
LED BESKRIVELSE
1Grøn lys Afgrænsningskablet er monteret korrekt og robotten er fuldt
opladet.
2 Intet lys Der mangler strøm. Tjek at strømforsyningen er monteret
korrekt på ladestationen og i en stikkontakt.
3 Grøn lys blinker Robotklipper lader
4 Rødt lys blinker Agrænsningskabel er ikke monteret korrekt i det røde/sorte stik
eller der er brud på afgrænsningskablet. Tjek evt. kabelsam-
linger.

19
DK
Bemærk: Der kan evt. høres en svag
summen ved ladestationens transform-
ator. Dette er helt normalt.
OPSTART OG TEST AF INSTALLA-
TIONEN
Når LED’en konstant lyser grøn, er det
tid til at afprøve robotplæneklipperen:
1. Juster klippehøjden til maksimal
højde (60 mm)
2. Evt. afmonter knive, for at undgå
at afgrænsningskablet klippes
over, hvis det ikke er lagt helt fladt/
stramt ned på græsplænen
3. Sæt robotten inde på græsplænen
mindst 2 m væk fra ladestationen
4. Tryk på TÆND/SLUK knappen ind
til robotten tændes.
Tryk PIN koden ind. Koden vil
være 0000, som er indstillet fra
fabrikken (senere kan personlig
PIN kode indstilles, læs kapitlet
”PIN kode indstilling”).
Brug pilene op/ned til at indstille
hvert af de 4 pinkode tal og tryk
OK for at gå videre. Displayet vil
herefter vise , som betyder
at robotten er klar.
5. Tryk på START, og tryk derefter
OK for at starte klipningen. Nu vil
robotten starte med at køre. Lad
den køre i få minutter.
6. Tryk på den store STOP knap.
7. Flyt robotten hen, så den peger
ind mod området bagved ladesta-
tionen (cirka 1 m afstand til kablet).
8. Tryk på HOME og derefter OK og
se om robotten selv finder hjem
til ladestationen ved at køre ud til
afgrænsningskablet og følge det
mod uret hjem.
Vigtigt: Det er her du kan kontrollere
at din kabellægning er optimal. Følg
robotten, når den kører retur til ladesta-
tionen langs afgrænsningskablet og
tjek at den ikke kommer i berøring med
forhindringer undervejs (høje kant-
er, grene, planter osv.) og at hjulene
holder sig inden på græsplænen hele
tiden. Hvis robotten rammer/rører en
forhindring, skal afgrænsningskab-
let flyttes længer væk fra kanten og
testen gennemføres igen. Hvis der er
flere centimeters sikkerhedsafstand til
nærmeste forhindring/jordbed, så kan
afgrænsningskablet flyttes tættere på
kanten. Gentag testen og se om alt er
OK. Det anbefales dog at have mindst 1
cm sikkerhedsafstand hele vejen rundt.
9. Ved ladestationen vil robotten
begynde at lade batteriet helt op.
Skulle det ske, at robotten ikke
rammer ladestationen eller påkører
den skævt, skal ladestationens
placering (eller afgrænsningskab-
let foran) sandsynligvis tilrettes.
Tjek også om underlaget er plant
og fast.
BEMÆRK: Robotten slukker automa-
tisk efter 30 sekunder, hvis den ikke
modtager noget input efter, at den er
blevet tændt.

20
PROGRAMMERING
Tip:
Programmering af år, dato og tid kan
også gøres ved at forbinde robotten til
App’en frem for at gøre via displayet på
robotten. Når der skabes forbindelse til
App, indstilles tid og dato automatisk.
Se afsnit ”Opsætning af App”.
Start med at indstille år, dato og tid, da
det er grundlaget for programmering
Indstillingen starter med år, dato og til
sidst tid. For at aktiver indstilling af år,
dato og tid tryk på i i 5 sek indtil
ikonet lyser og tallene i display-
et blinker, herefter indstilles år ved
at hjælp af eller og til at
bekræfte hver enkelt tal indtil årstallet
er indstillet korrekt. Samme fremgang-
småde bruges til dato og tid.
Bemærk dog at dato indstilling altid
starter med måned angivelse og de-
refter månedsdag, i billede eksemplet
nedenfor er datoen derfor August 25
(08.25). Når år, dato og tid er gemt, vises
på displayet.
PIN KODE INDSTILLING
For at ændre pinkoden tryk og
ned på samme tid i 3 sek., herefter vil
ikonet lyse og ”PIN 1” fremgå på
displayet. Nu skal den gamle pinkode
indtastes, dette gøres ved at bruge
eller og til at bekræfte hver
enkelt tal indtil den gamle pinkode er
indtastet. Herefter fremgår ”PIN 2” på
displayet og den nye pinkode er nu klar
til at blive tastet på samme måde som
den gamle pinkode (i billede eksemplet
nedenfor 1234).
Når den nye pinkode er tastet og
vises på displayet, er den nye
pinkode gemt.
