Air King BFQ70 Owner's manual

IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED.
PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH
INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions
should always be followed to reduce the risk of fire,
electric shock and injury to person, including the following:
SAVE THESE INSTRUCTIONS
WARNING:TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK AND
INJURY TO PERSON, OBSERVE THE FOLLOWING:
a) Use this unit only in the manner intended by the manufacturer.If you have
questions, contact the manufacturer.
b) Before servicing or cleaning the unit, switch power off at service
panel and lock the service disconnecting means to prevent power
from being switched on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prominent warning
device, such as a tag, to the service panel.
WARNING:TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK AND
INJURY TO PERSON, OBSERVE THE FOLLOWING:
a) Installation work and electrical wiring must be done by qualified
person(s) in accordance with all applicable codes and standards,
including fire-related construction.
b) Sufficient air is needed for proper combustion and exhausting of
gases through the flue (chimney) of fuel burning equipment to prevent
back drafting. Follow the heating equipment manufacturer’s guideline
and safety standards such as those published by the National Fire
Protection Association (NFPA) and the American Society for Heating,
Refrigeration, and Air Conditioning Engineers (ASHRAE), and the local
code authorities.
c) When cutting or drilling into wall or ceiling, do not damage electrical
wiring and other hidden utilities.
CAUTION:FOR GENERAL VENTILATING USE ONLY. DO NOT USE TO
EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS AND VAPORS.
d) Ducted fans must always be vented to the outdoors.
e) This unit must be grounded.
f) To avoid motor bearing damage and noisy and/or unbalanced impellers,
keep drywall spray, construction dust, etc. off power unit.
g) Read all instructions before installing or using exhaust fan.
WARNING:TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, DO NOT
USE THIS FAN WITH ANY SOLID-STATE SPEED CONTROL DEVICE.
a) If this unit is to be installed over a tub or shower, it must be
marked as appropriate for the application and be connected to a
GFCI (Ground Fault Circuit Interrupter) – protected branch circuit.
WARNING:DO NOT USE IN KITCHENS.
www.airkinglimited.com
210572021 Rev. G 12-12 1 of 8
Exhaust Fan
Models: BFQ50, BFQ70, BFQ75, BFQ80,
BFQ90, BFQ110, BFQ140

INSTALLATION INSTRUCTIONS
CAUTION:MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE STARTING INSTALLATION.
SECTION 1
Preparing the Exhaust Fan
1. Unpack fan from the carton and confirm that all pieces are present. In
addition to the exhaust fan you should have:
1 - Grill
1 - Damper Assembly (attached)
1 - Mounting Bracket
1 - Hardware Bag
1 - Electrical Connector
3 - Wire Nuts
1 - Instruction/Safety Sheet
2. Remove the wire compartment cover and store in the carton until
needed so it does not get damaged or lost (Figure 1).
3. Choose the location for your fan. To ensure the best air and sound
performance, it is recommended that the length of ducting and the
number of elbows be kept to a minimum,
and that insulated hard ducting be used.
Larger duct sizes will reduce noise and
airflow restrictions.
4. Select the most convenient electrical
knockout and remove using a straight-
blade screw driver (Figure 2).
SECTION 2
New Construction
1. Using the gauge on the mounting bracket, line up the bracket on the
joist so the bottom of the fan will be flush with the finished ceiling.
Nail or screw the bracket in place securely (Figure 3).
2. Snap the fan body into the bracket (Figure 4). The fan can be
snapped into position with the duct collar facing to the left or the right
depending which is most convenient.
www.airkinglimited.com
210572021 Rev. G 12-12 2 of 8
SECTION 3
Existing Construction
1. Position housing against the joist or stud and trace an outline of the
housing onto the ceiling/wall material. Set housing aside and cut
opening, being careful not to cut or damage any electrical or other
hidden utilities (Figure 5).
2. Line up the bracket on the joist so the bottom of the fan will be flush
with the finished ceiling. Nail or screw the snap-in bracket in place
securely (Figure 3).
3. Snap the fan body into the bracket (Figure 4). The fan can be
snapped into position with the duct collar facing to the left or the right
depending which is most convenient.
SECTION 4
Ducting
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL AND
NATIONAL BUILDING CODES.
1. Connect the ducting to the fan’s duct collar (Figure 6). Secure in place
using tape or screw clamp. Always duct the fan to the outside through
a wall or roof cap.

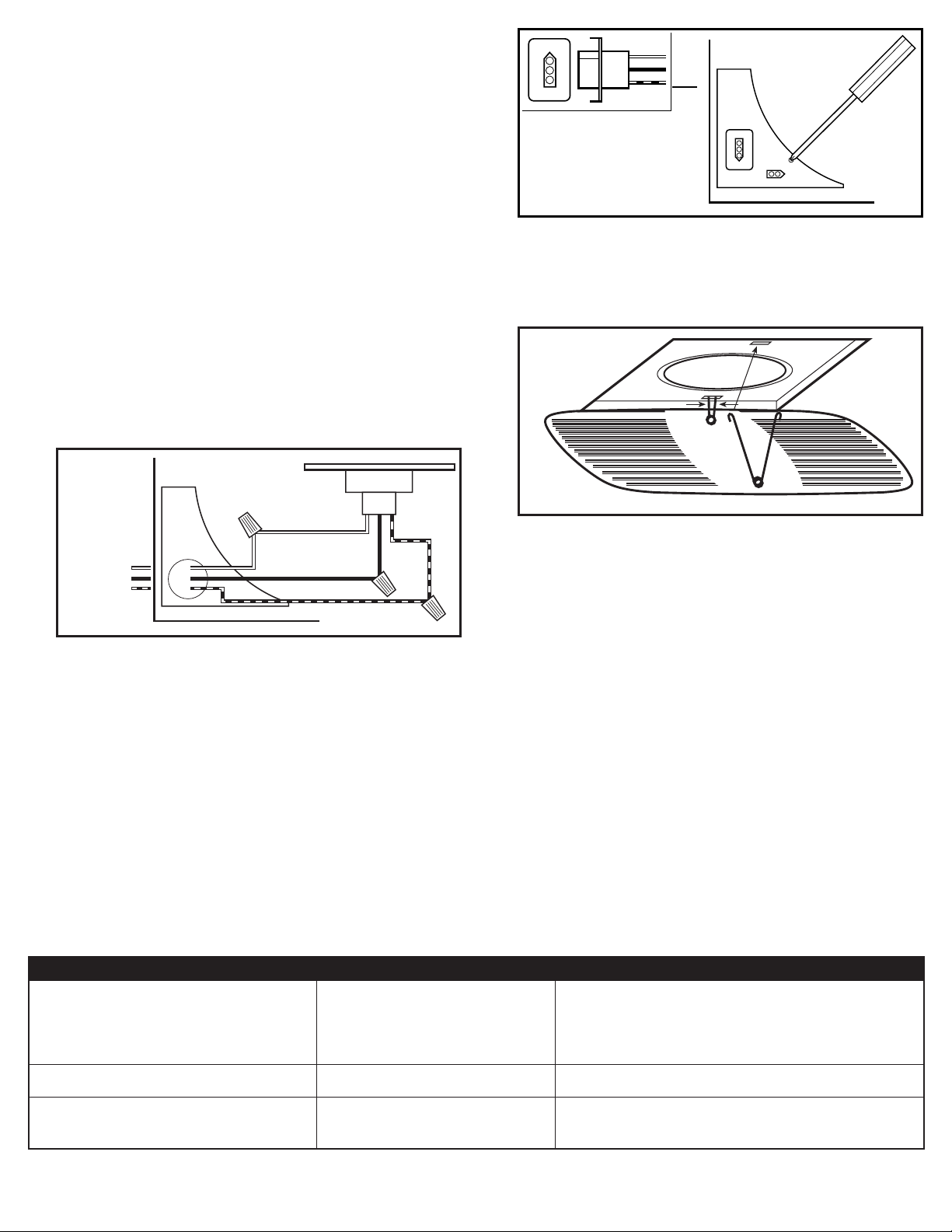

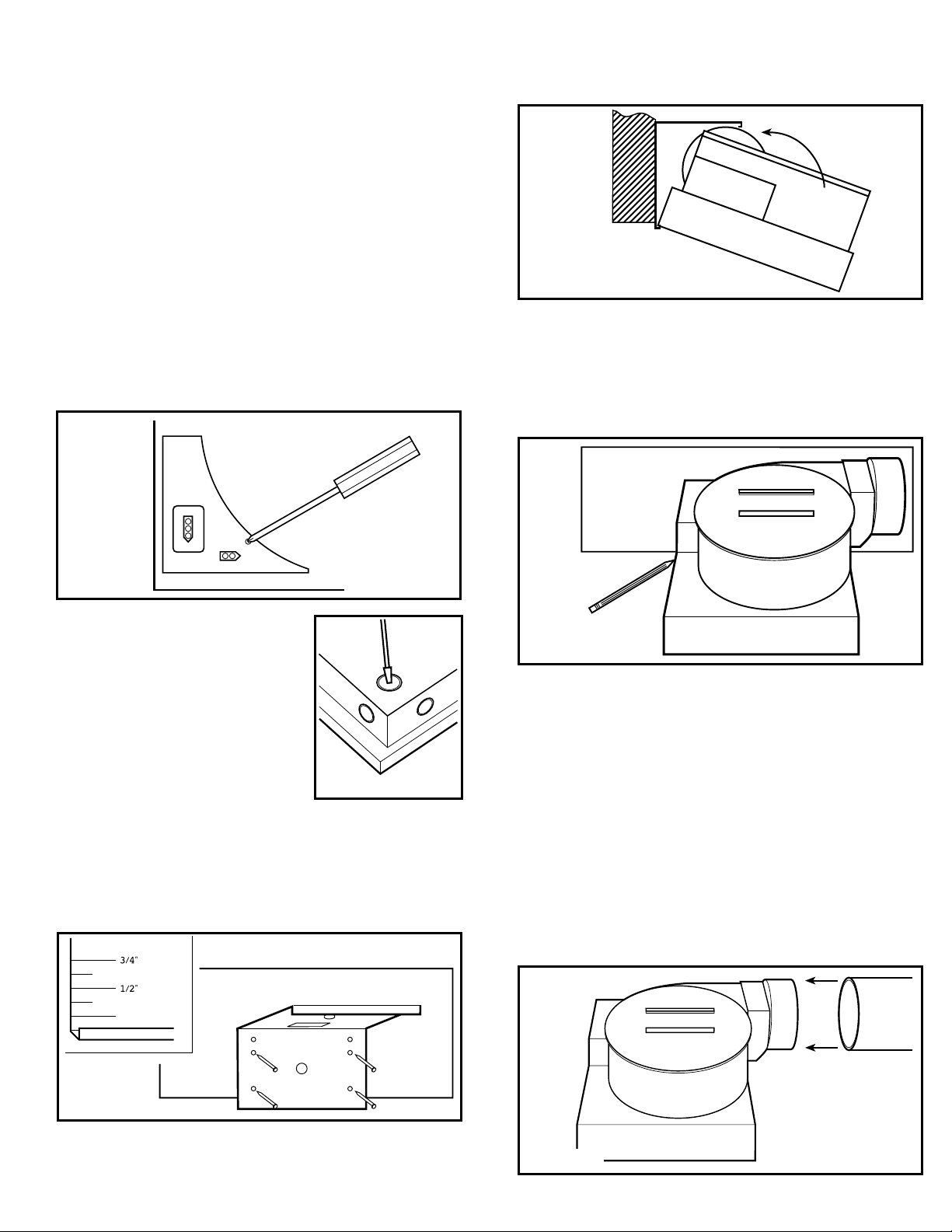

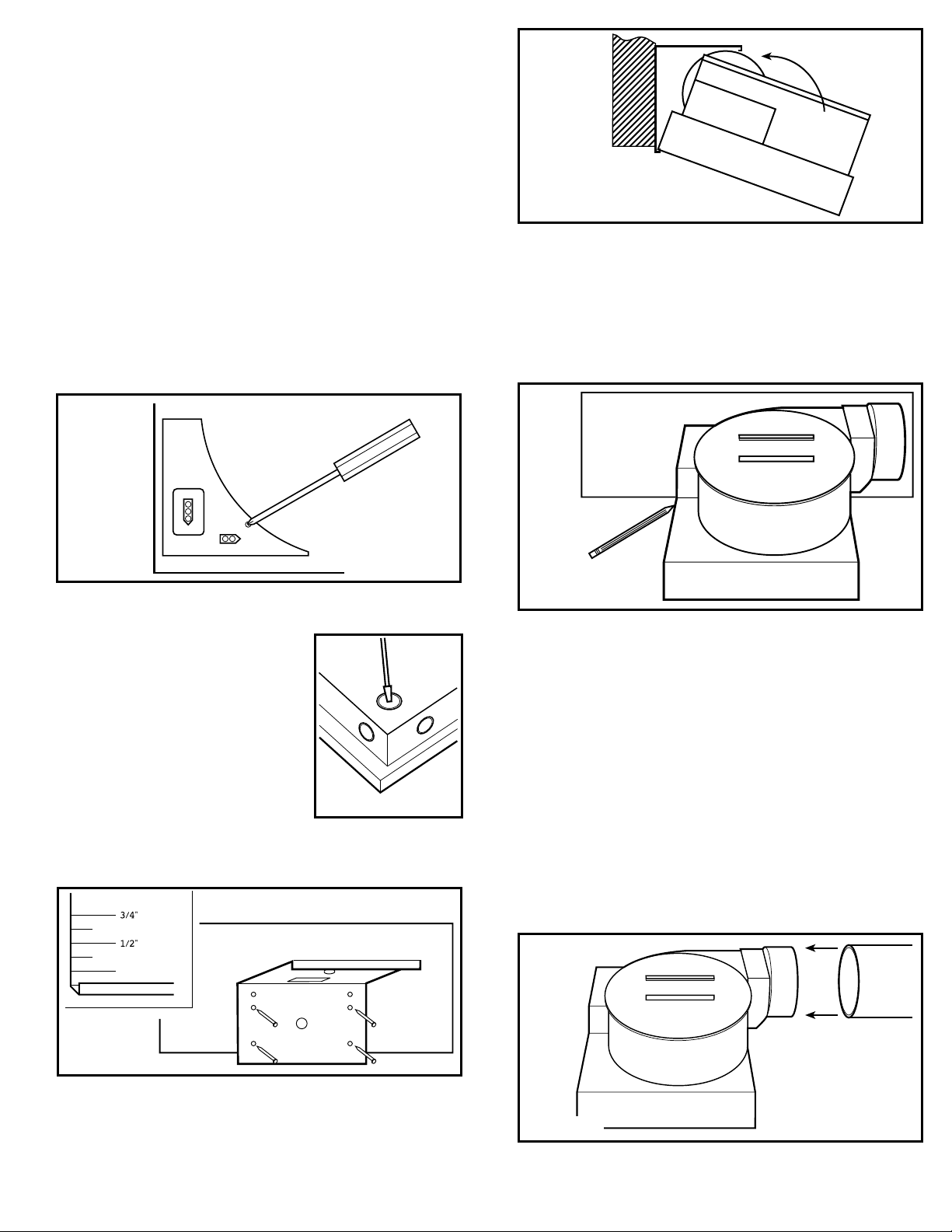

Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
Figure 1

SECTION 5
Wiring
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE STARTING INSTALLATION.
CAUTION: ALL ELECTRICAL CONNECTIONS MUST BE MADE
IN ACCORDANCE WITH LOCAL CODES, ORDINANCES, OR NATIONAL
ELECTRICAL CODE. IF YOU ARE UNFAMILIAR WITH METHODS OF
INSTALLING ELECTRICAL WIRING, SECURE THE SERVICES OF A
QUALIFIED ELECTRICIAN.
1. Run wiring from an approved wall switch carrying the appropriate
rating. One neutral (white), one ground (green or bare copper), and one
hot (black lead connected to the switch). Secure the electrical wires to
the housing with an approved electrical connector. Make sure you leave
enough wiring in the box to make the connection to the fan’s receptacle.
2. From where you have access to inside the fan’s junction box, connect
the White wire from the house to the White wire from the fan’s
receptacle. Connect the Black wire from the wall switch to the Black
wire from the fan’s receptacle. Connect the ground wire from the
house to the Green wire from the fan’s receptacle (Figure 7). Use
approved methods for all connections.
SECTION 6
Completing the Installation
1. Reinstall the fan’s wire compartment cover. Rotate the blower wheel
by hand to ensure it spins freely. Plug the fan’s quick connect motor
cord into the receptacle. This cord will only fit one way into the
receptacle (Figure 8).
www.airkinglimited.com
210572021 Rev. G 12-12 3 of 8
NOTE: If using this fan to meet ASHRAE 62.2 requirements, locate the label
inside the fan housing and fill in the appropriate information.
2. Install the grill by squeezing the two ends of the springs together and
installing them up into the slots of the fan’s housing. Push the grill up
into position (Figure 9).
3. Restore power and test your installation.
SECTION 7
Use and Care
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT SERVICE
PANEL BEFORE SERVICING THE UNIT.
1. Cleaning the Grill: Remove grill and use a mild detergent, such
as dishwashing liquid, and dry with a soft cloth. NEVER USE ANY
ABRASIVE PADS OR SCOURING POWDERS. Completely dry grill
before reinstalling. Refer to instructions in Section 6 Finishing the
Installation, to reinstall grill.
2. Cleaning the Fan Assembly: Unplug the motor cord from receptacle.
Wipe all parts with a dry cloth or gently vacuum the fan. NEVER
IMMERSE ELECTRICAL PARTS IN WATER. Plug the motor cord back in
and restore power.

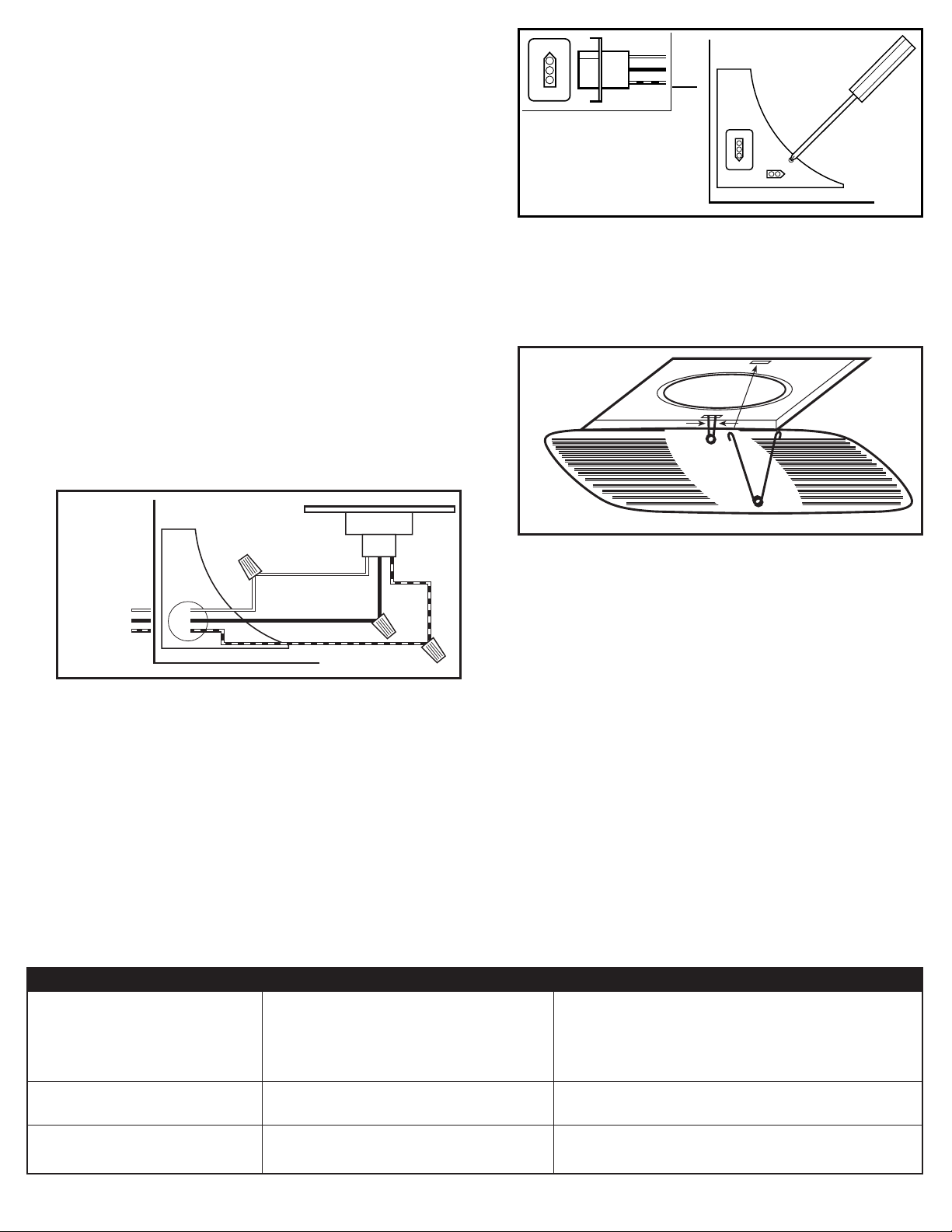

Figure 8
Supply
from
house
Ground
White
Figure 7
Hot (Black)
Figure 9
Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Fan does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Connector plug from motor is not plugged in. 1b. Turn off power to unit. Remove Grill and plug motor into receptacle
in housing. Restore power to unit.
1c. Wiring is not connected properly. 1c. Turn off power to unit. Check that all wires are connected.
1d Motor has stopped operating. 1d. Replace motor.
2. Fan is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting. The most common are bird
nests in the roof cap or wall cap where the fan exhausts to the outside.
3. Fan is operating louder than normal 3a. Motor is loose. 3a. Turn off power to unit. Remove grill and check that all screws are fully
tightened. Restore power to unit.
3b. Fan blade is hitting housing of unit. 3b. Call your dealer for service.

www.airkinglimited.com
210572021 Rev. G 12-12 4 of 8
Installer: Installation Date:
Place of Purchase: Model Number:
LIMITED WARRANTY
WHAT THIS WARRANTY COVERS: This product is warranted against defects in workmanship and/or materials.
HOW LONG THIS WARRANTY LASTS: This warranty extends only to the original purchaser of the product and lasts for five (5) years from the date of original purchase
or until the original purchaser of the product sells or transfers the product, whichever first occurs.
WHAT AIR KING WILL DO: During the warranty period, Air King will, at its sole option, repair or replace any part or parts that prove to be defective or replace the whole
product with the same or comparable model.
WHAT THIS WARRANTY DOES NOT COVER: This warranty does not apply if the product was damaged or failed because of accident, improper handling or operation,
shipping damage, abuse, misuse, unauthorized repairs made or attempted. This warranty does not cover shipping costs for the return of products to Air King for repair or
replacement. Air King will pay return shipping charges from Air King following warranty repairs or replacement
ANY AND ALL WARRANTIES, EXPRESSED OR IMPLIED (INCLUDING, WITHOUT LIMITATION, ANY IMPLIED WARRANTY OF MERCHANTABILITY), LAST ONE YEAR
FROM THE DATE OF ORIGINAL PURCHASE OR UNTIL THE ORIGINAL PURCHASER OF THE PRODUCT SELLS OR TRANSFERS THE PRODUCT, WHICHEVER FIRST
OCCURS AND IN NO EVENT SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY INCLUDE (I) INCIDENTAL OR CONSEQUENTIAL DAMAGES
FROM ANY CAUSE WHATSOEVER, OR (II) REPLACMENT OR REPAIR OF ANY HOUSE FUSES, CIRCUIT BREAKERS OR RECEPTACLES. NOTWITHSTANDING ANYTHING TO
THE CONTRARY, IN NO EVENT SHALL AIR KING’S LIABILITY UNDER ANY EXPRESS OR IMPLIED WARRANTY EXCEED THE PURCHASE PRICE OF THE PRODUCT
AND ANY SUCH LIABILITY SHALL TERMINATE UPON THE EXPIRATION OF THE WARRANTY PERIOD.
Some states and provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation of incidental or consequential damages, so these
exclusions or limitations may not apply to you. This warranty gives you specific legal rights. You may also have other rights which vary from state to state and province to
province. Proof of purchase is required before a warranty claim will be accepted.
CUSTOMER SERVICE:
Toll-Free [phone]
Our Customer Service team is available to assist you with product questions, service center locations, and replacement parts. They can be reached Monday through
Friday, 8am-4pm Eastern. Please have your model number available, as well as the type and style (located on the label inside of your product).
Please do not return product to place of purchase.
www.airkinglimited.com
PARTS FOR DISCONTINUED, OBSOLETE AND CERTAIN OTHER PRODUCTS MAY NOT BE AVAILABLE. DUE TO SAFETY REASONS, MANY ELECTRONIC COMPONENTS
AND MOST HEATER COMPONENTS ARE NOT AVAILABLE TO CONSUMERS FOR INSTALLATION OR REPLACEMENT.
1
2
3
4
5
7
8
10
11

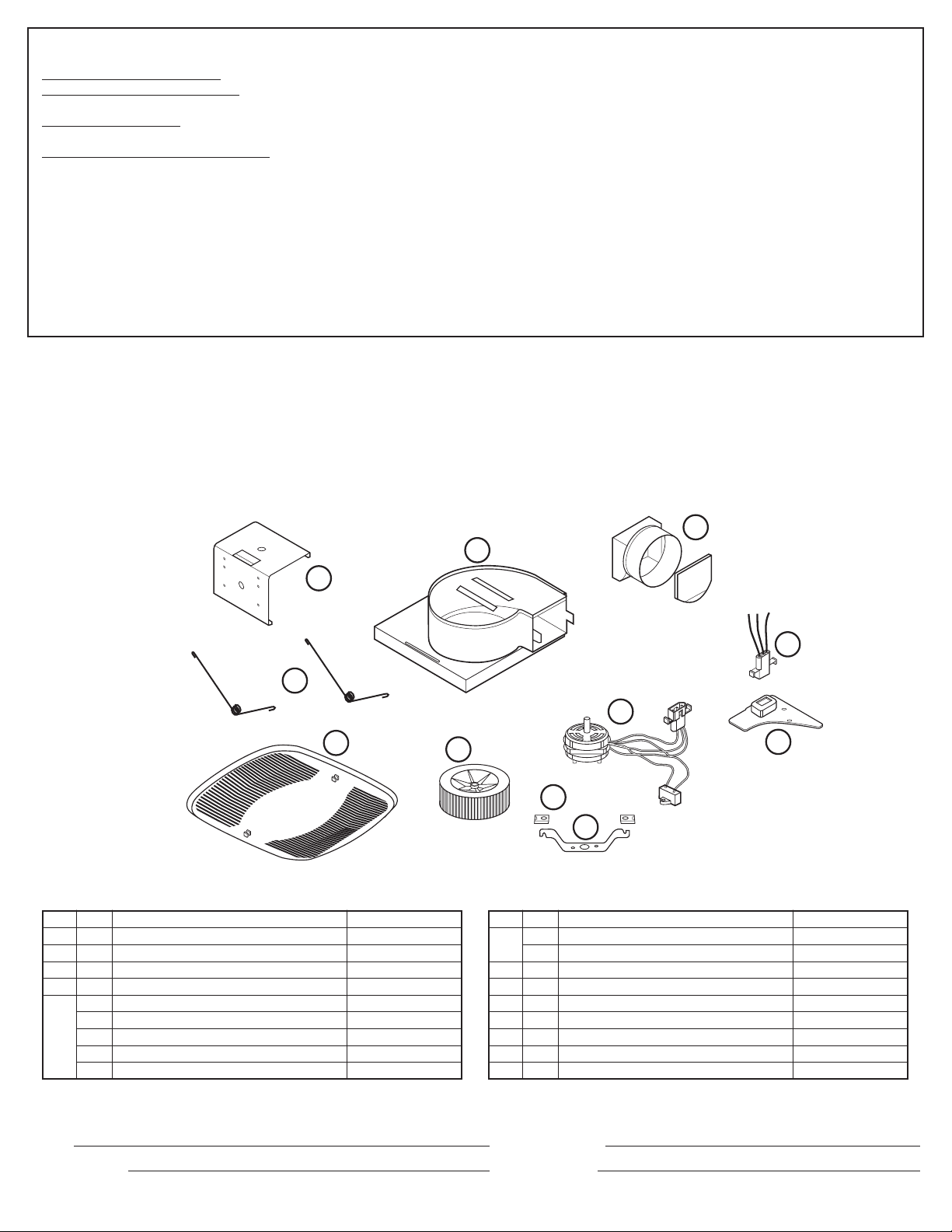

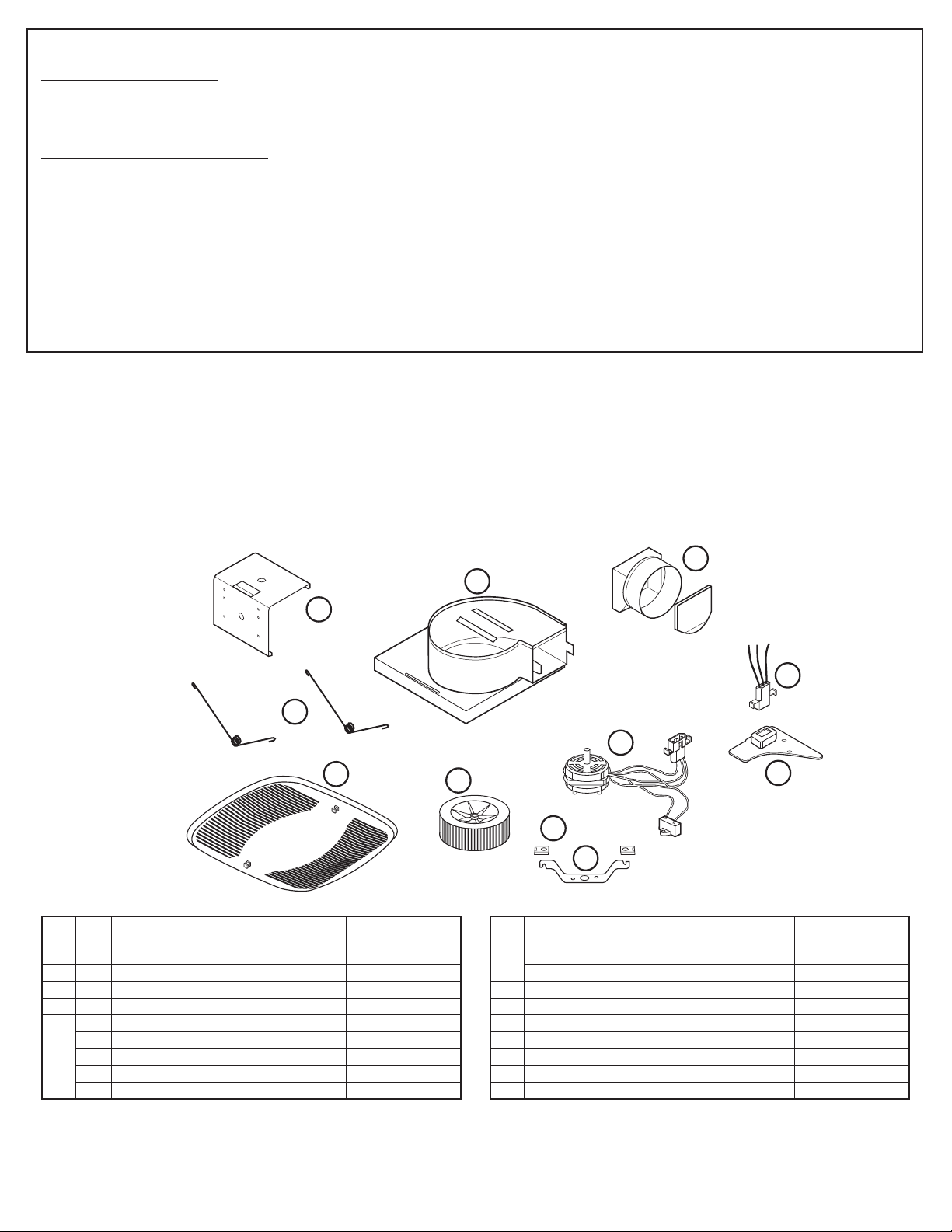

# Qty. Description Replacement Part #
1 1 Fan Housing 5S2205001
2 1 Damper Assembly 5S2205002
3 1 Receptacle 3P 5S2205004
4 1 Wire Cover 5S2205005
5 1 Motor - BFQ50 5S2299011
1 Motor - BFQ70 5S2299012
1 Motor - BFQ75 5S2299012
1 Motor - BFQ80 5S2205034
1 Motor - BFQ90 5S2299001
# Qty. Description Replacement Part #
5 1 Motor - BFQ110 5S2205008
1 Motor - BFQ140 5S2299002
6 2 Clip 5S2205009
7 1 Motor Bracket 5S2299003
8 1 Blower Wheel 5S2299004
9 1 Grill 5S2205011
10 2 Grill Springs 5S2205012
11 1 Snap In Bracket 5S2205013
6
9

INSTRUCTIONS IMPORTANTES –
MODE D’EMPLOI
LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT.
PROTÉGEZ
VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX
INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base doivent
toujours être suivies pour réduire les risques d’incendie, de choc électrique et de
blessures corporelles, incluant ce qui suit:
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE
QUI SUIT:
a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a
conçu. Si vous aviez des questions, veuillez contacter le fabricant.
b) Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution et verrouiller
le dispositif de déconnexion afin d’éviter que l’alimentation ne
revienne accidentellement. Lorsque le dispositif ne peut être
verrouillé, fixer solidement un avis d’avertissement, tel qu’une
étiquette, au panneau de distribution.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE
QUI SUIT:
a) Le travail d’installation et le câblage électrique doivent être effectués par
une(des) personne(s) qualifiée(s) en conformité avec tous les codes et
normes applicables, incluant la construction relative aux incendies.
b) De l’air en quantité suffisante est requis pour la bonne combustion
et l’évacuation de gaz par le conduit (cheminée) provenant d’équipement
de brûlage au combustible pour prévenir un
refoulement. Suivre les directives du fabricant de l’équipement de
chauffage et les normes de sécurité telles que celles publiées par la
National Fire Protection Association (NFPA) et de la American Society for
Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de
celles des autorités locales du code.
c) Lors de coupe ou de perçage des murs et plafonds, ne pas
endommager le filage électrique et autres utilités cachées.
AVERTISSEMENT : POUR USAGE DE VENTILATION
GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU
MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.
d) Les ventilateurs avec conduits doivent toujours être évacués vers
l’extérieur
e) Cette unité doit être mise à la terre
f) Pour éviter des dommages aux roulements des moteurs et/ou des
hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison
sèche, poussière de construction, etc., d’atteindre l’unité de puissance.
g) Lire toutes les instructions avant d’installer ou d’utiliser la ventilateur.
AVERTISSEMENT : POUR RÉDUIRE LES RISQUES
D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE
VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
a) Si cet appareil doit être installé au-dessus d’une baignoire
ou d’une douche, il doit être marqué comme approprié pour
l’application et connecté à un DDFT (disjoncteur différentiel de
fuite à la terre) - circuit de dérivation protégé.
AVERTISSEMENT : NE PAS UTILISER DANS LES CUISINES
www.airkinglimited.com
210572021 Rev. G 12-12 5 of 8
Ventilateur d’Évacuation
Modèles: BFQ50, BFQ70, BFQ75, BFQ80,
BFQ90, BFQ110, BFQ140

INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
SECTION 1
Préparation du Ventilateur d’évacuation
1. Sortir le ventilateur de sa boite et confirmer que toutes les pièces sont
présentes. En plus du ventilateur d’évacuation vous devriez avoir :
1 - Grille
1 - Ensemble de clapet (attaché)
1 - Support de Montage
1 - Sac de la Quincaillerie
1 - Connecteur Électrique
3 - Coinceurs à Câbles
1 - Feuillet d’instructions / sécurité
2. Enlever le couvercle du compartiment à câble et le ranger dans
l’emballage jusqu’à ce que vous en ayez besoin afin qu’il ne soit pas
perdu ou endommagé (Figure 1).
3. Choisir l’emplacement pour votre ventilateur.
Pour assurer la meilleure performance
d’air et sonore, il est recommandé que
la longueur de conduit et le nombre de
coudes soient gardés au minimum, et que
du conduit rigide isolé soit utilisé. Des
conduits plus gros réduiront le bruit et les
restrictions du débit d’air.
4. Sélectionner l’alvéole défonçable la mieux
appropriée et l’enlever à l’aide d’un
tournevis à lame plate (Figure 2).
SECTION 2
Nouvelle construction
1. En utilisant le guide sur le support de montage, aligner le support sur
la solive pour que le dessous du ventilateur soit à effleurement avec le
plafond fini. Clouer ou visser solidement le support en place (Figure 3).
www.airkinglimited.com
210572021 Rev. G 12-12 6 of 8
2. Fixer par pression le bâti du ventilateur dans le support (Figure 4).
Le ventilateur peut être fixé par pression en position avec le collet
de conduit faisant face à gauche ou à droite en fonction de quelle
direction est la plus pratique.
SECTION 3
Construction Existante
1. Positionner le cabinet contre la solive ou le montant et tracer le
contour du cabinet sur le matériau du mur / plafond. Mettre le cabinet de
côté et découper l’ouverture, en prenant bien soin de ne pas couper ou
endommager d’utilité électrique ou dissimulée (Figure 5).
2. Aligner le support sur la solive de manière que le bas du ventilateur
soit à effleurement avec le plafond fini. Clouer ou visser solidement le
support à fixer par pression en place (Figure 3).
3. Fixer par pression le bâti du ventilateur dans le support (Figure 4).
Le ventilateur peut être fixé par pression en position avec le collet
de conduit faisant face à gauche ou à droite en fonction de quelle
direction est la plus pratique.
SECTION 4
Conduits
AVERTISSEMENT : TOUS LES CONDUITS DOIVENT ÊTRE
CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
1. Raccorder le conduit au collet de conduit du ventilateur (Figure 6).
Fixer en place à l’aide de ruban ou de serre-joint. Toujours évacuer le
ventilateur vers l’extérieur au travers de chapeau mural ou de toit.
Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
Figure 1

SECTION 5
Câblage
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
AVERTISSEMENT : TOUTES LES CONNEXIONS DOIVENT
ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX
OU NATIONAUX. SI VOUS N’ÊTES PAS FAMILIER AVEC LES MÉTHODES
D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE, RECOURREZ AUX SERVICES
D’UN ÉLECTRICIEN QUALIFIÉ.
1. Courir le filage d’un interrupteur mural approuvé de calibre approprié.
Un fil neutre (blanc), un fil de mise à la terre (vert ou cuivre dénudé), et
un fil vivant (fil noir connecté à l’interrupteur). Fixer les fils électriques au
cabinet à l’aide d’un connecteur électrique approuvé. Assurez-vous de
laisser suffisamment de fil dans la boite de raccord pour la connexion au
réceptacle du ventilateur.
2. De là où vous avez accès à l’intérieur de la boite de jonction du
ventilateur, connecter le fil Blanc provenant de la résidence au
fil Blanc du réceptacle du ventilateur. Connecter le fil Noir de
l’interrupteur mural au fil Noir du réceptacle du ventilateur. Connecter
le fil de mise à la terre provenant de la résidence au fil Vert du
réceptacle du ventilateur (Figure 7). Utiliser des méthodes approuvées
pour toutes les connexions.
SECTION 6
Complétion de l’installation
1. Réinstaller le couvercle du compartiment de câble du ventilateur en
place. Faire tourner la roue de la soufflante à la main pour vous assurer
qu’elle tourne librement. Brancher le cordon à raccordement rapide dans le
réceptacle. Ce cordon ne s’ajuste que d’une seule façon dans le réceptacle
(Figure 8).
www.airkinglimited.com
210572021 Rev. G 12-12 7 of 8
NOTE: Si vous utilisez ce ventilateur pour répondre aux exigences de
la norme ASHRAE 62.2, repérez l’étiquette à l’intérieur du boîtier du
ventilateur et complétez les informations appropriées.
2. Installer la grille en pressant ensemble les deux extrémités des
ressorts et en les installant dans les fentes du châssis du ventilateur.
Pousser la grille en position (Figure 9).
3. Restaurer l’alimentation et tester votre installation.
SECTION 7
Use and Care
AVERTISSEMENT : VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux,
tel que du liquide pour la vaisselle, puis sécher à l’aide d’un chiffon
doux. NE JAMAIS UTILISER D’ABRASIF OU DE POUDRE À RÉCURER.
Sécher complètement la grille avant de la réinstaller. Pour réinstaller
la grille, vous référer à la Section 6 - Complétion de l’installation.
2. Nettoyage de l’assemblage du ventilateur : Débrancher le cordon
du moteur de son réceptacle. Nettoyer toutes les pièces avec un
chiffon sec ou passer délicatement l’aspirateur dans le ventilateur.
NE JAMAIS IMMERGER DES PIÈCES ÉLECTRIQUES DANS L’EAU.
Rebrancher le cordon et remettre l’alimentation.
Figure 8
Alimentation
provenant de la
résidence
Fil de Masse
Blanc
Figure 7
Fil Chaud (Noir)
Figure 9
Guide de dépannage
Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à la position en marche. peut être décle.nché.
1b. La fiche de raccord du moteur n’est 1b. Couper l’alimentation à l’unité. Retirer la grille et brancher le moteur dans
pas connectée. le réceptacle dans le cabinet. Remettre l’alimentation sur l’unité.
1c. Le câblage n’est pas raccordé correctement. 1c. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
1d. La moteur est terminee 1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l’air circule 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont
plus lentement que la normale. des nids d’oiseau dans le chapeau de toit ou mural là où le ventilateur
s’évacue vers l’extérieur.
3. Le ventilateur fonctionne de manière plus 3a. Le moteur est lâche. 3a. Couper l’alimentation à l’unité. Retirer la grille et vérifier que toutes les
bruyante que la normale. vis sont complètement serrées. Remettre l’alimentation sur l’unité.
3b. L’hélice du ventilateur frotte contre le cabinet de l’unité. 3b. Appeler votre marchand pour un service.

www.airkinglimited.com
210572021 Rev. G 12-12 8 of 8
Installateur : Date d’installation :
Endroit de l’achat : Numéro de modèle :
GARANTIE LIMITÉE
QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière.
COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l’acheteur original du produit et dure pendant cinq (5) années de la date de
l’achat original ou jusqu’à ce que l’acheteur original du produit vend ou transfère le produit, celui qui se produit en premier.
QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n’importe quelle partie ou pièces qui s’avèrent défectueuses ou
remplacera le produit entier par le même modèle ou un modèle comparable.
CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s’applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident, d’une mau-
vaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les
coûts d’expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d’expédition de retour de Air King après les réparations
ou le remplacement de garantie.
TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA
DATE DE L’ACHAT ORIGINAL OU JUSQU’À CE QUE L’ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET
DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N’IMPORTE
QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N’IMPORTE QUOI À
L’EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D’ACHAT DU PRODUIT
ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L’EXPIRATION DE LA PÉRIODE DE GARANTIE.
Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l’exclusion ou la restriction des dommages accidentels ou indirects, et, par con-
séquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent
varier selon la province. La preuve d’achat est exigée avant qu’une réclamation de garantie ne soit acceptée.
SERVICE À LA CLIENTÈLE :
Sans frais [phone]
Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange.
Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur
l’étiquette à l’intérieur de votre produit). Veuillez ne pas renvoyer le produit à l’endroit de l’achat.
www.airkinglimited.com
IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE
SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CON-
SOMMATEURS POUR L’INSTALLATION OU LE REMPLACEMENT.
# de pièce
# Qté. Description de remplacement
1 1 Cabinet du ventilateur 5S2205001
2 1 Assemble du Clapet 5S2205002
3 1 Réceptacle 3P 5S2205004
4 1 Couvercle des câbles 5S2205005
5 1 Moteur - BFQ50 5S2299011
1 Moteur - BFQ70 5S2299012
1 Moteur - BFQ75 5S2299012
1 Moteur - BFQ80 5S2205034
1 Moteur - BFQ90 5S2299001
# de pièce
# Qté. Description de remplacement
5 1 Moteur - BFQ110 5S2205008
1 Moteur - BFQ140 5S2299002
6 2 Clip 5S2205009
7 1 Support du Moteur 5S2299003
8 1 Roue de la Soufflante 5S2299004
9 1 Grille 5S2205011
10 2 Ressorts de la grille 5S2205012
11 1 Support à Fixer par Pression 5S2205013
1
2
3
4
5
7
8
10
11
6
9
